文件编号： pe83.40-p-2101-97saa
文件标题： 自动空调 (AAC) 控制单元电路图
代码： 款式： 位置：
A0 颜色标记的说明 48L

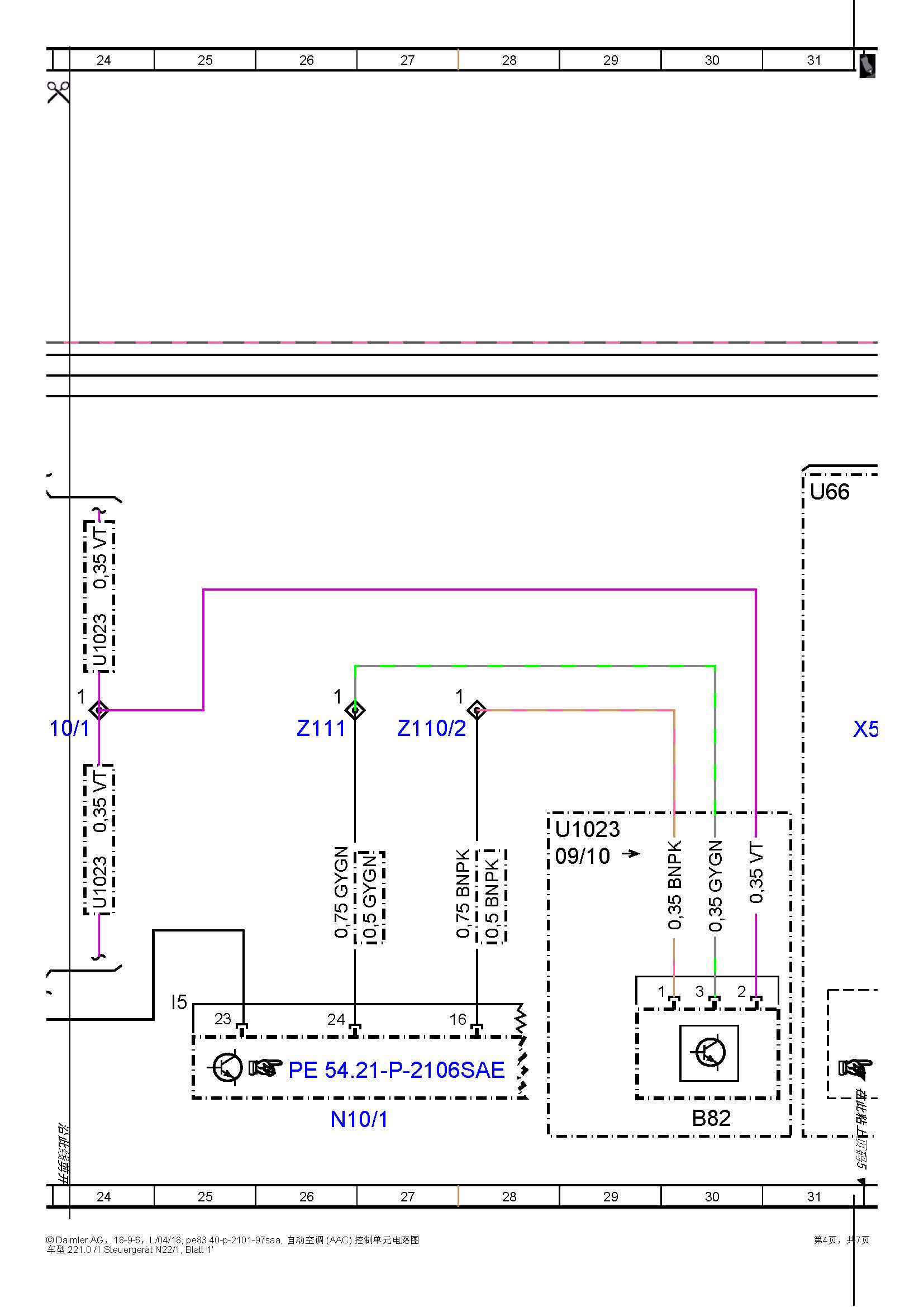

B82 车内湿度/温度传感器 30L
CAN B 车内控制器区域网络（CAN） 15K

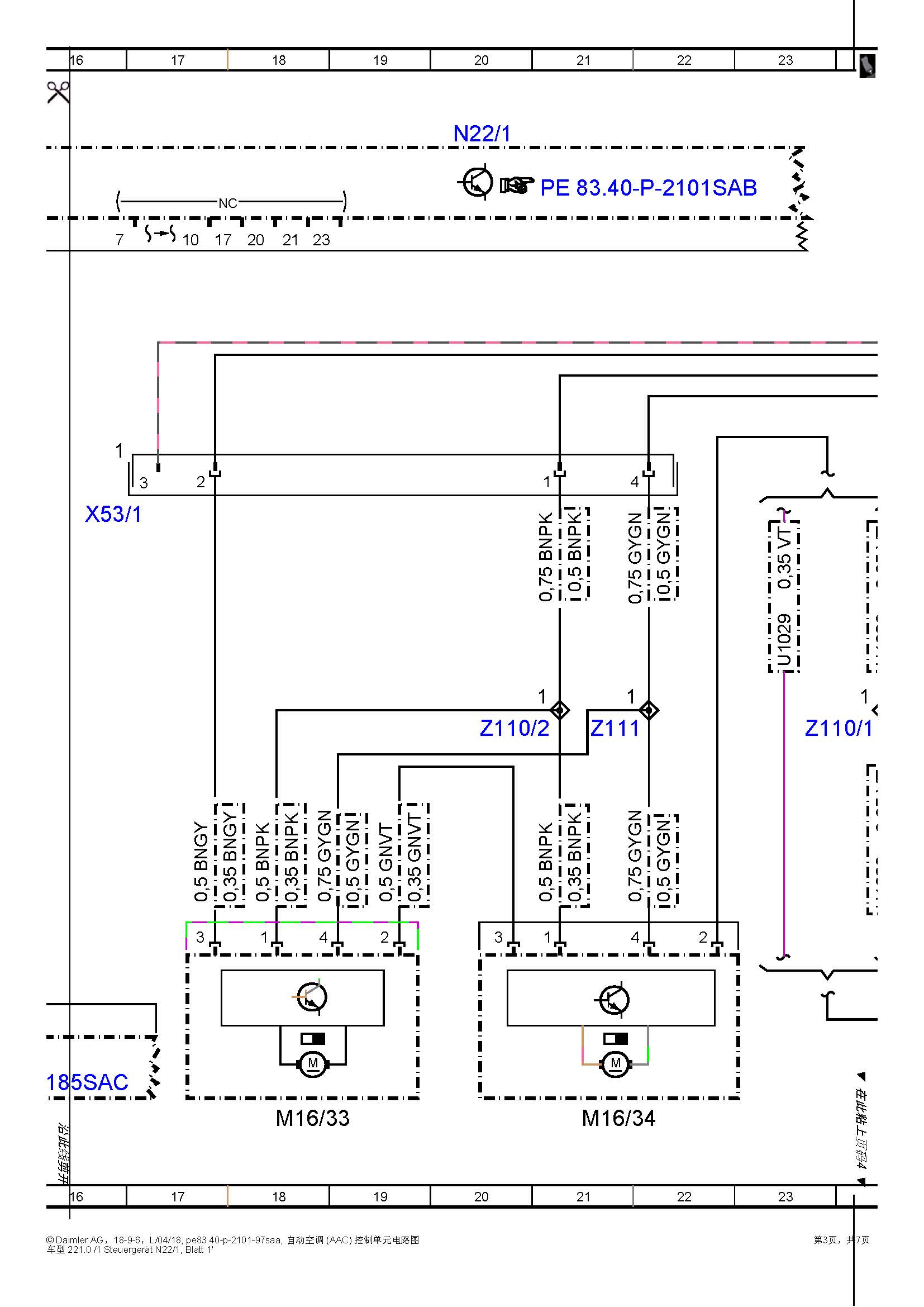

M16/33 左侧B柱空气分配促动电机 18L
M16/34 右侧B柱空气分配促动电机 21L
N10/1 前部带保险丝和继电器模块的信号采集及促动控制模组（SAM）控制单元 6L
N10/1 前部带保险丝和继电器模块的信号采集及促动控制模组（SAM）控制单元 12L
N10/1 前部带保险丝和继电器模块的信号采集及促动控制模组（SAM）控制单元 26L

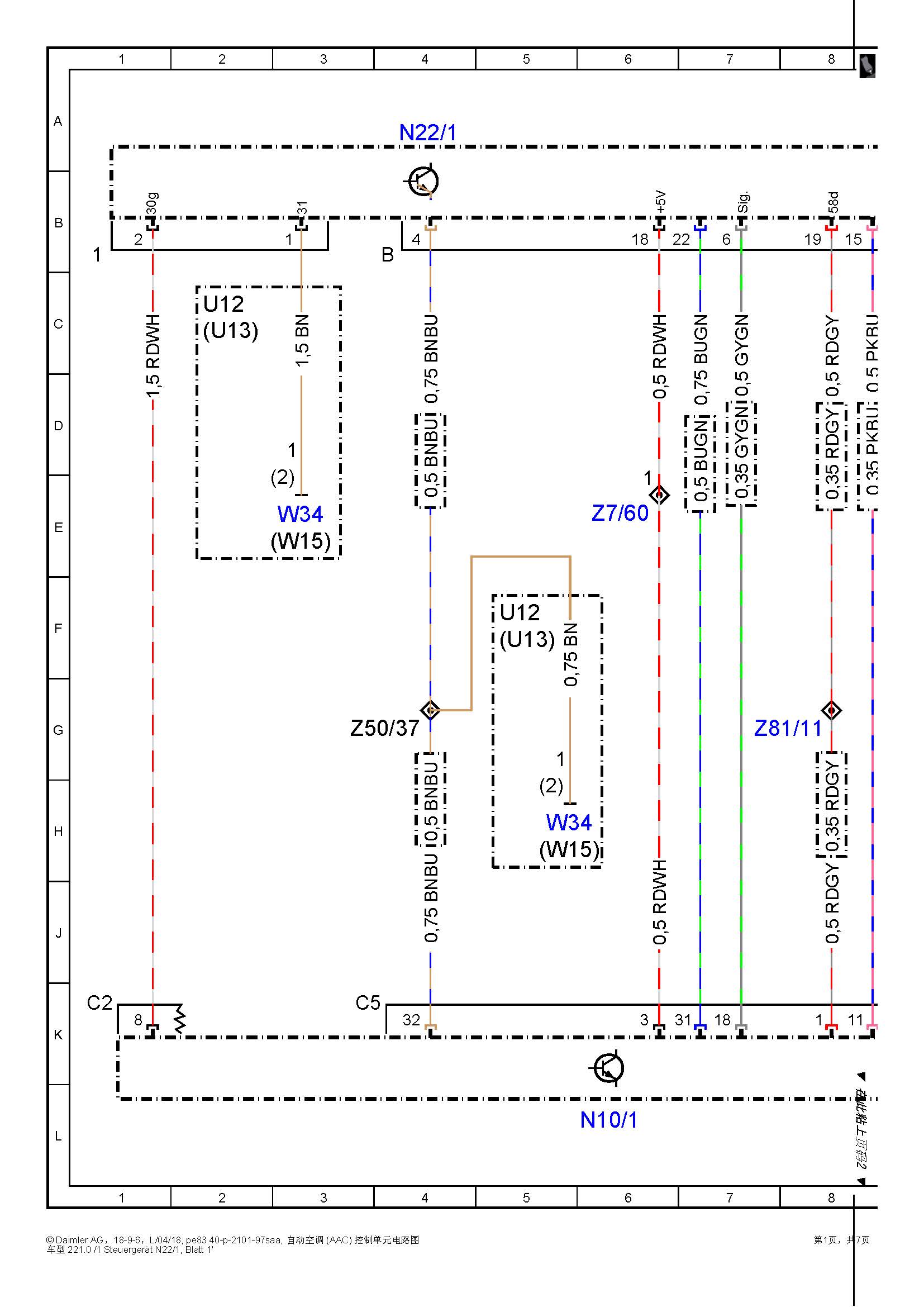

N22/1 自动空调（KLA）控制单元 4A

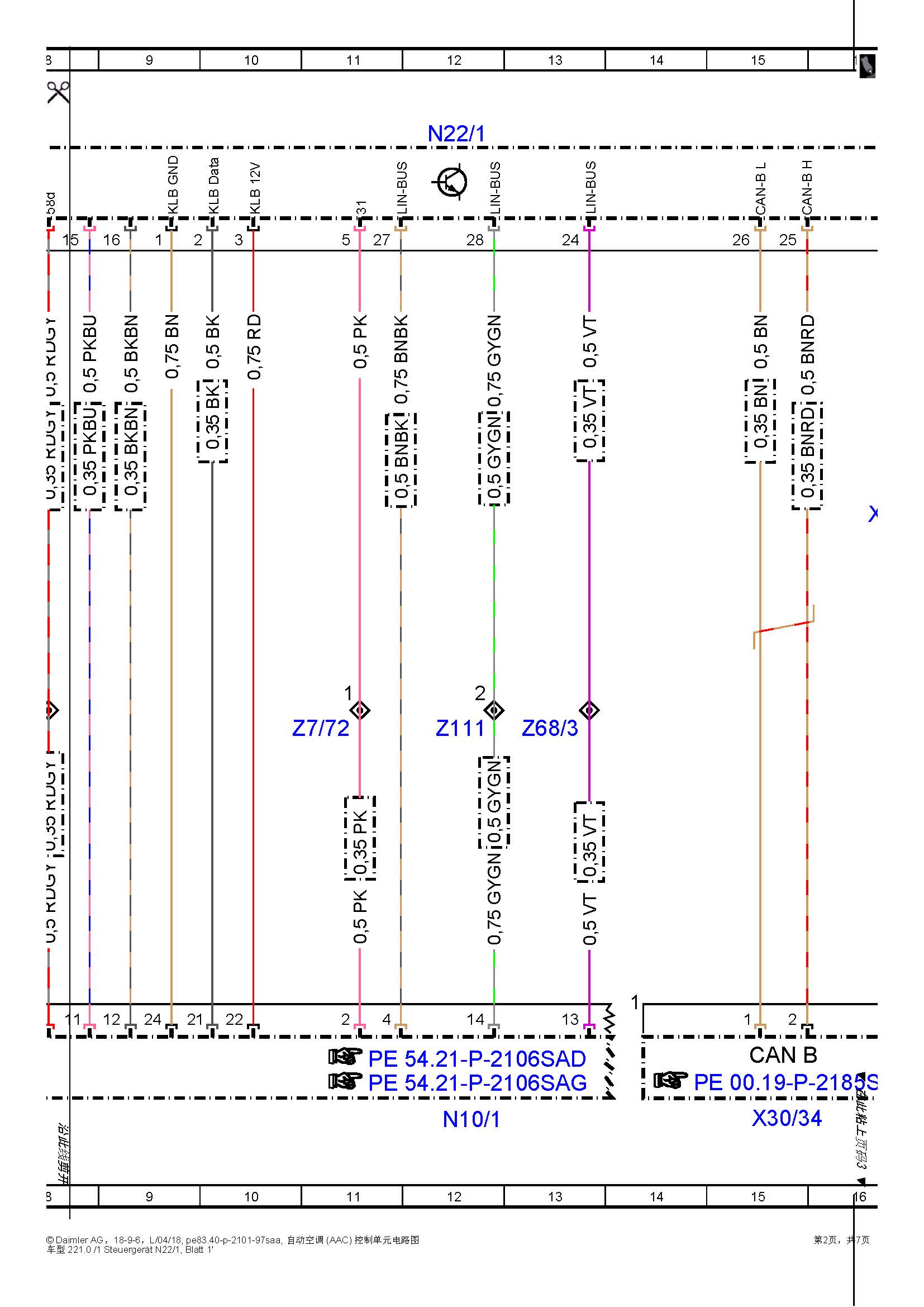

N22/1 自动空调（KLA）控制单元 12A
N22/1 自动空调（KLA）控制单元 20A

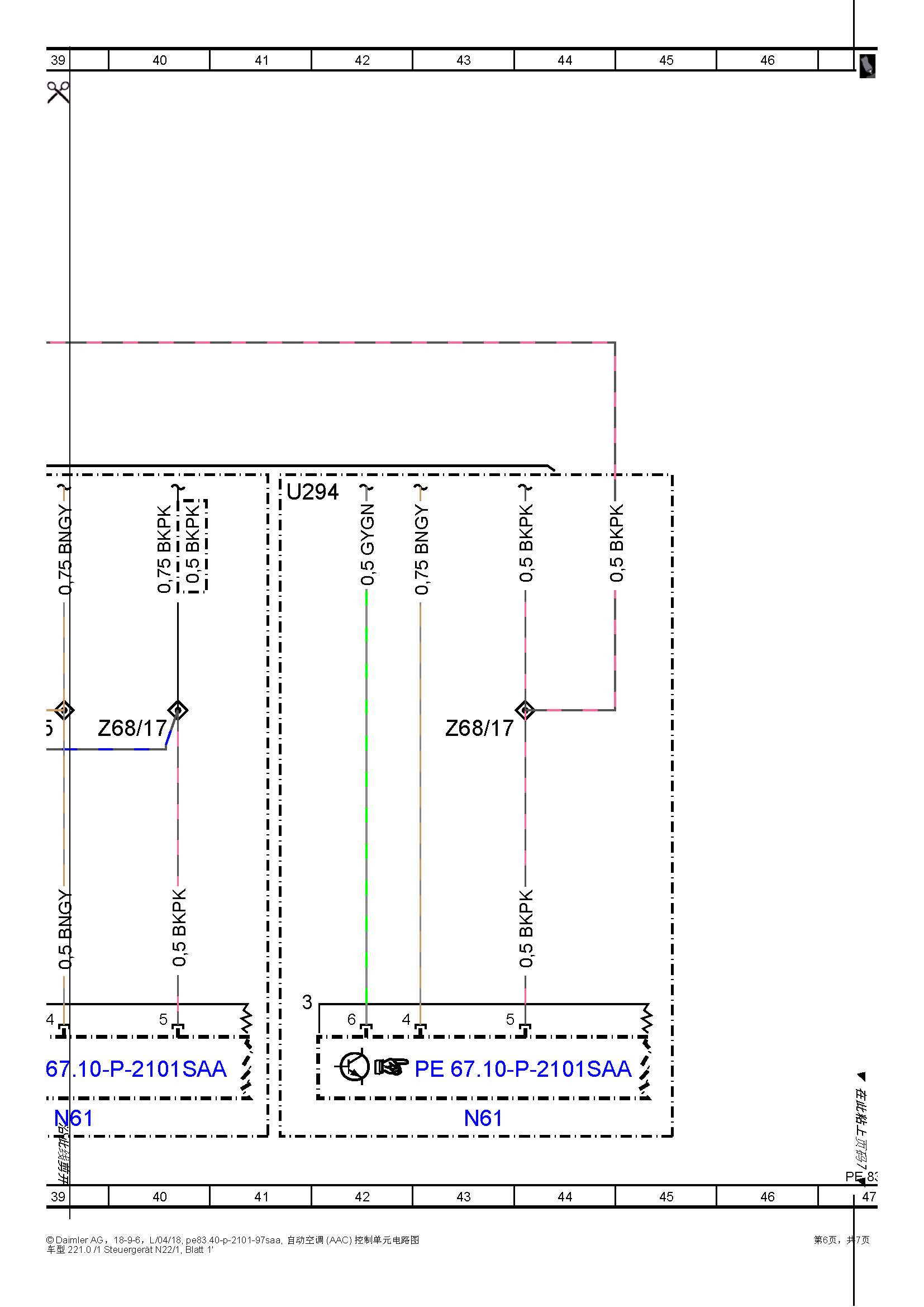

N61 风挡玻璃加热器控制单元 39L
N61 风挡玻璃加热器控制单元 43L
U1023 适用于湿度/温度传感器 24F
U1023 适用于湿度/温度传感器 24J
U1023 适用于湿度/温度传感器 28H
U1029 不适用于湿度/温度传感器 23F
U12 适用于左座驾驶型车辆 5F
U12 适用于左座驾驶型车辆 2C
U13 适用于右座驾驶型车辆 5F
U13 适用于右座驾驶型车辆 2C
U294 适用于可加热风挡玻璃 35E
U294 适用于可加热风挡玻璃 41E

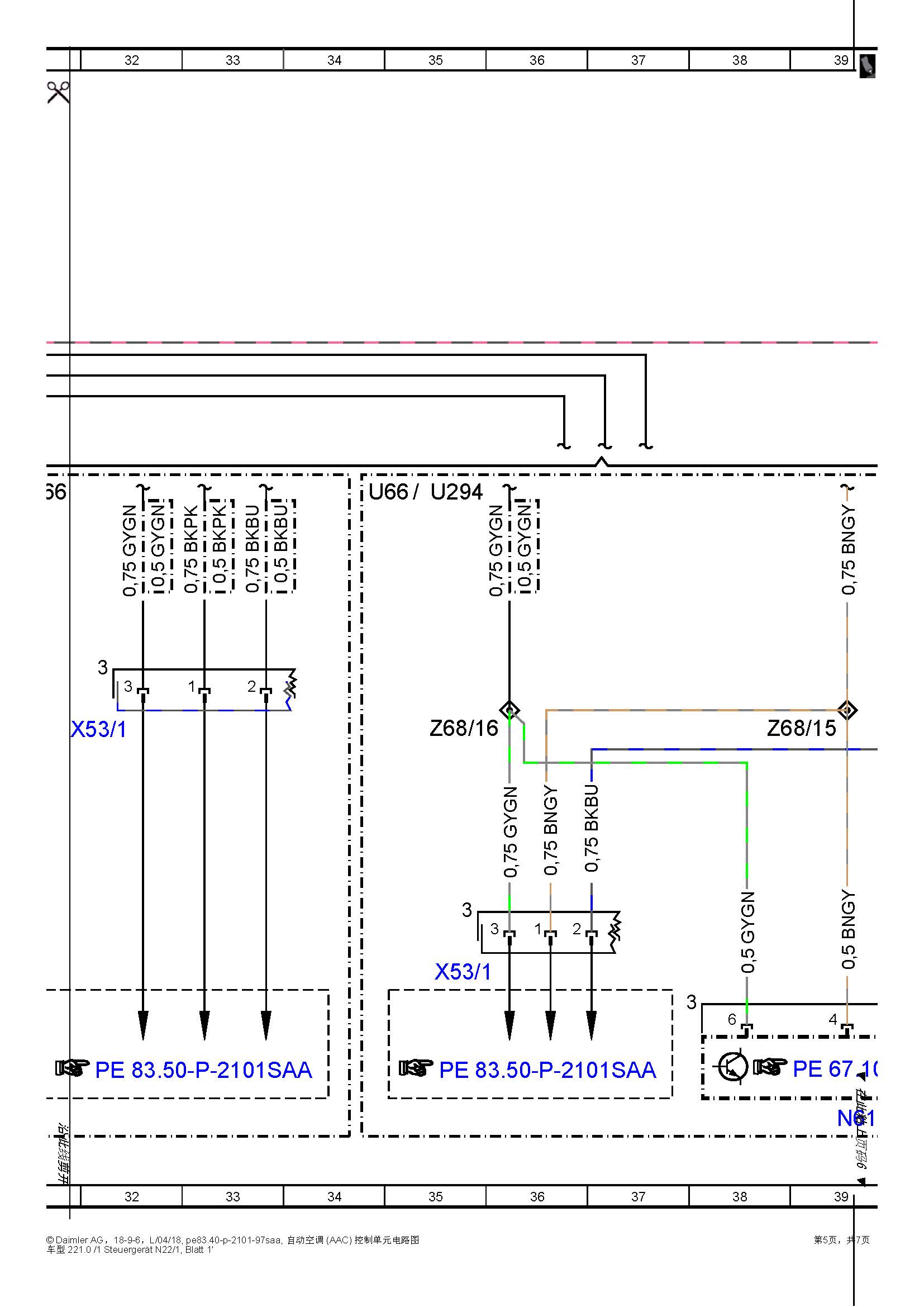

U66 适用于后排空调 31E
U66 适用于后排空调 34E
W15 电子系统电源接地 5H
W15 电子系统电源接地 3E
W34 左侧脚坑接地 5H
W34 左侧脚坑接地 3E
X30/34 车厢内部控制器区域网络（CAN）/驾驶室电位分配器插接器 15L
X53/1 空调插接器 16E
X53/1 空调插接器 32G
X53/1 空调插接器 35J
Z110/1 空调总线焊用接点 24G
Z110/2 空调总线焊用接点 20G
Z110/2 空调总线焊用接点 27G
Z111 供电结点 12G
Z111 供电结点 21G
Z111 供电结点 26G
Z50/37 空调压缩机接地结点 4G
Z68/15 风挡玻璃加热器局域互联网（LIN）总线接地结点 39G
Z68/16 风挡玻璃加热器局域互联网（LIN）总线正极结点 35G
Z68/17 风挡玻璃加热器局域互联网（LIN）总线数据结点 40G
Z68/17 风挡玻璃加热器局域互联网（LIN）总线数据结点 43G
Z68/3 空调局域互联网（LIN）总线数据结点 13G
Z7/60 输出端结点5V（线束内的焊接头） 6E
Z7/72 驾驶室（COC）出风口和传感器的传感器接地结点 11G
Z81/11 前排乘客端子58d结点 8G
