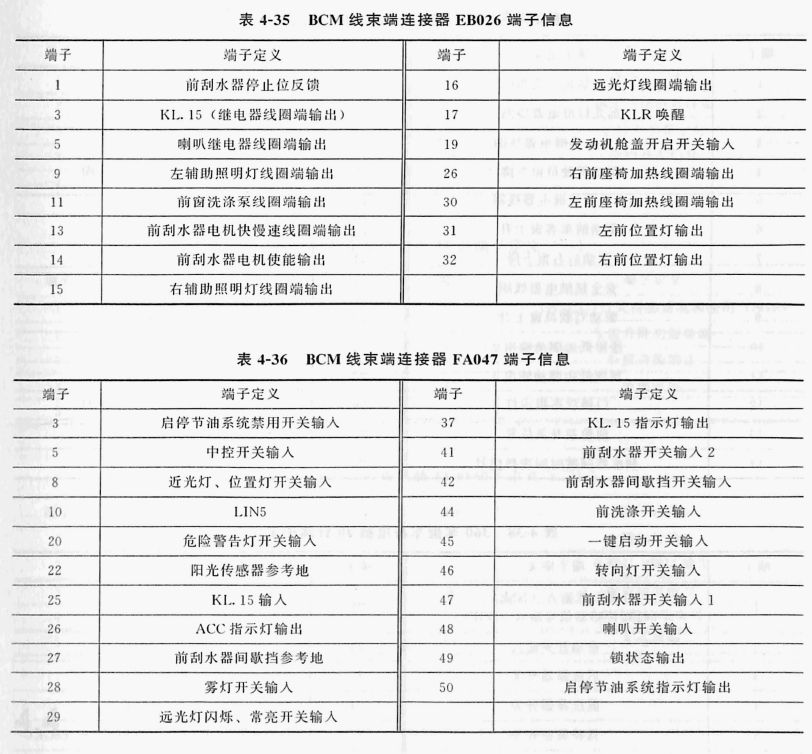

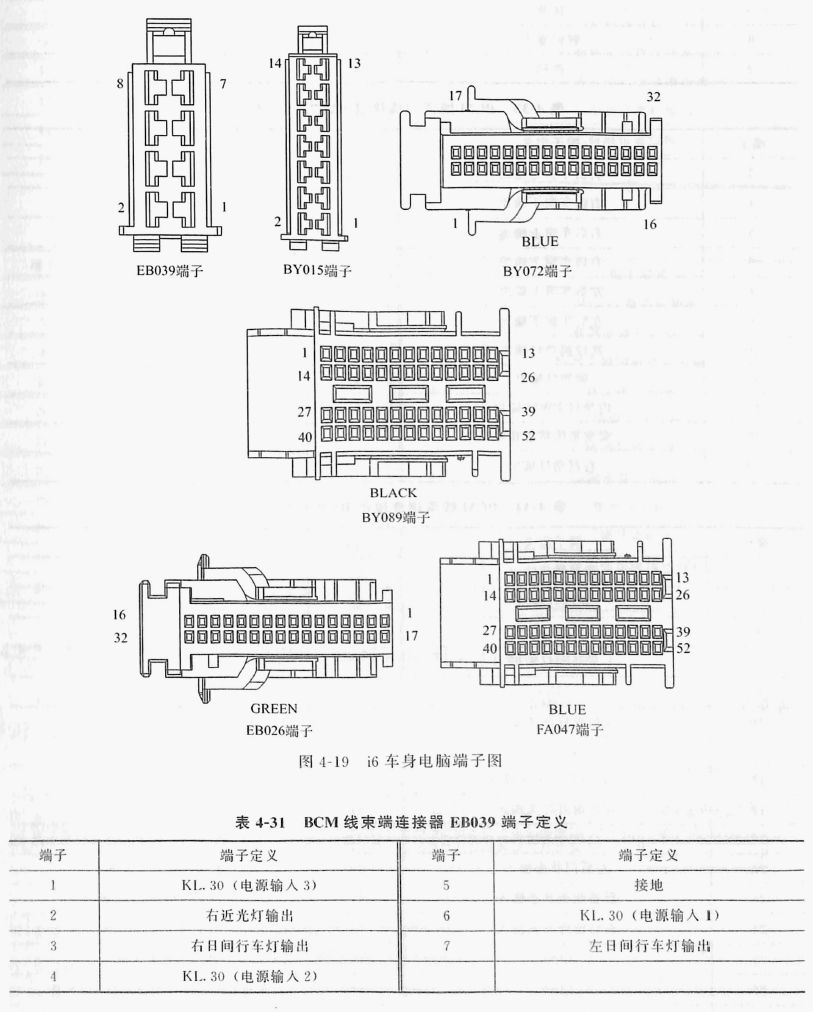

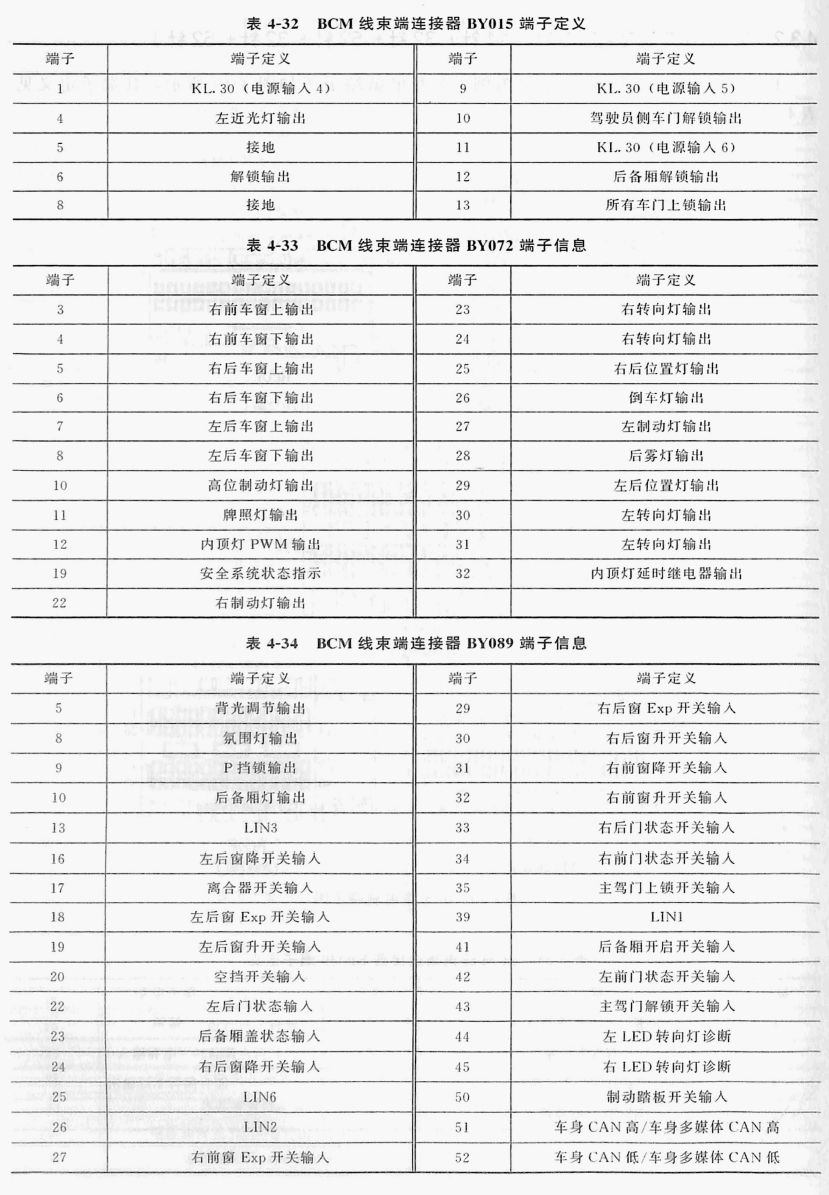

以上汽荣威2019年款i6车型为例，车身电脑端子图如图4-19所示，其端子定义见表4-31~表4-36。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
