此故障应该比较常见,把电路图找出来方便大家以后维修。

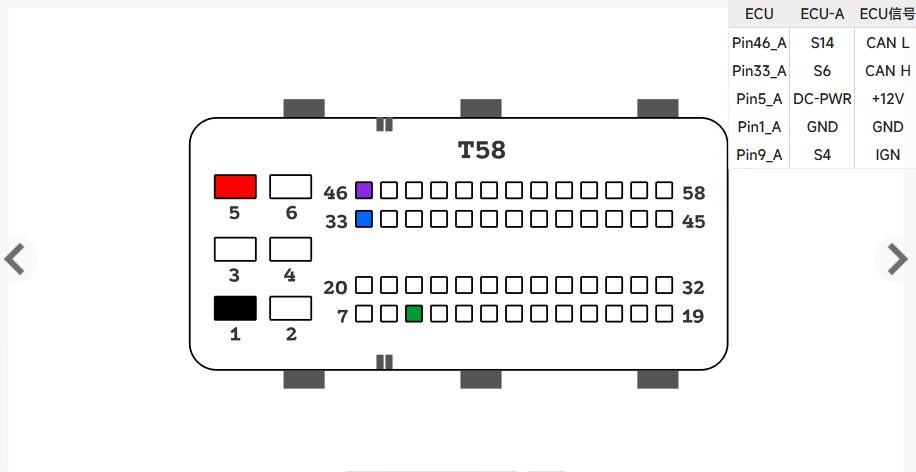

1、地
5、电源
9、IGN
33、CAN-H
46、CAN-L

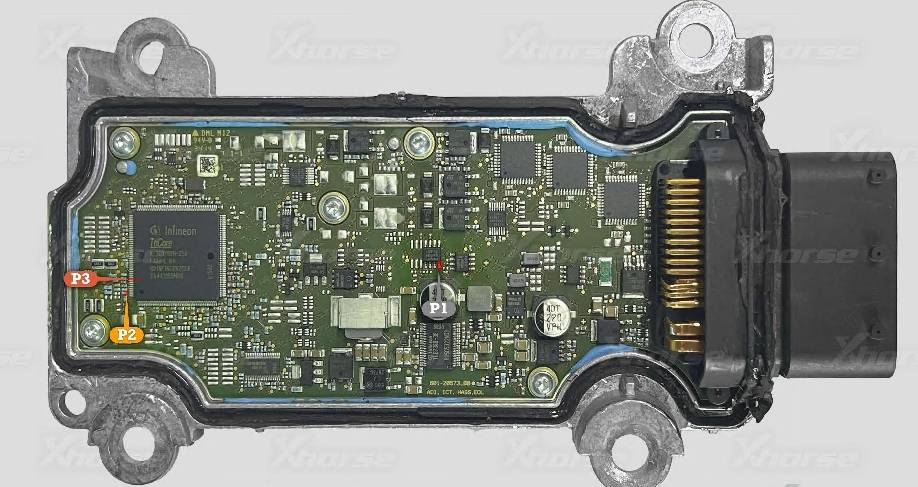

温度传感器是17和31号脚

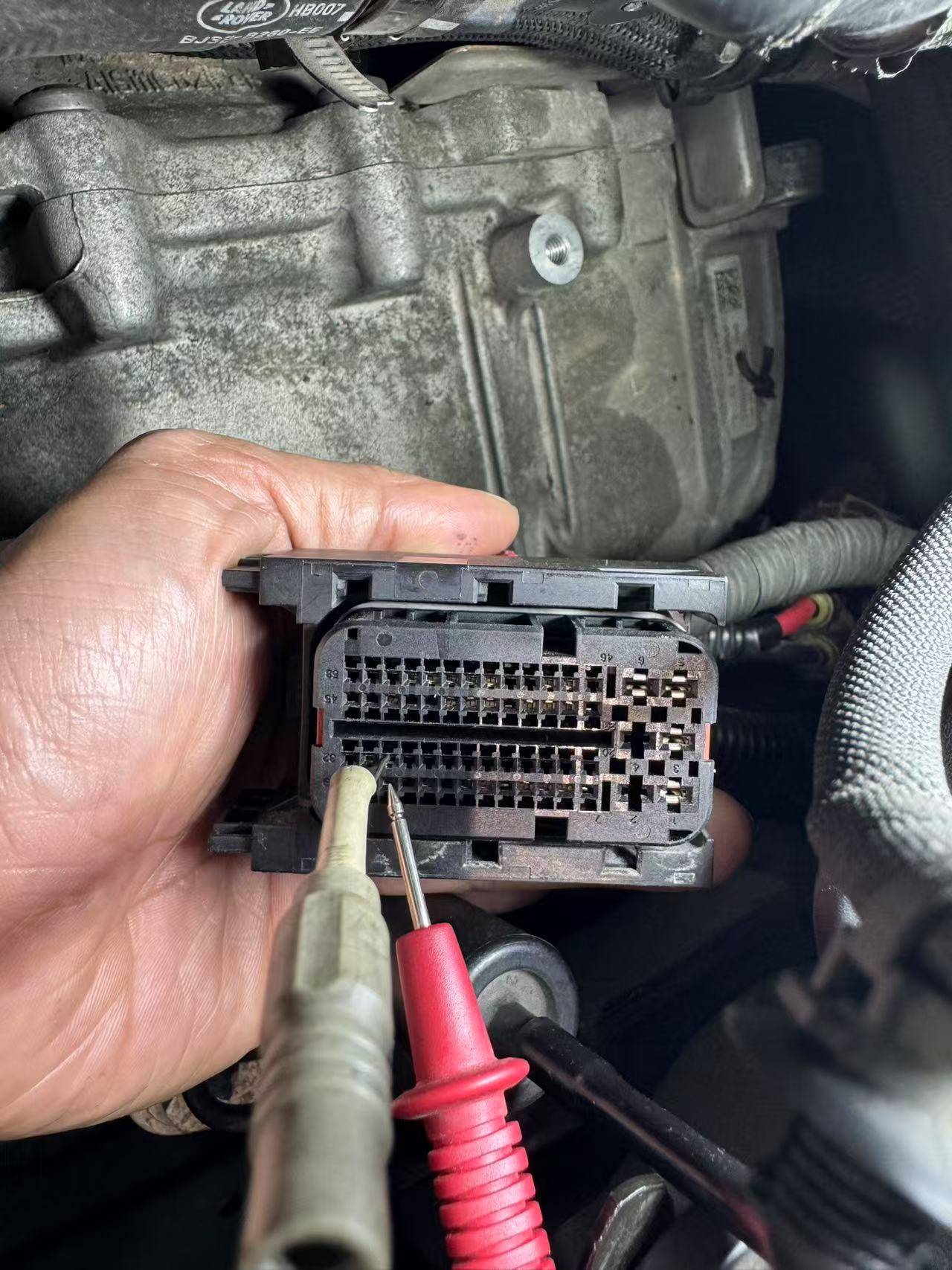

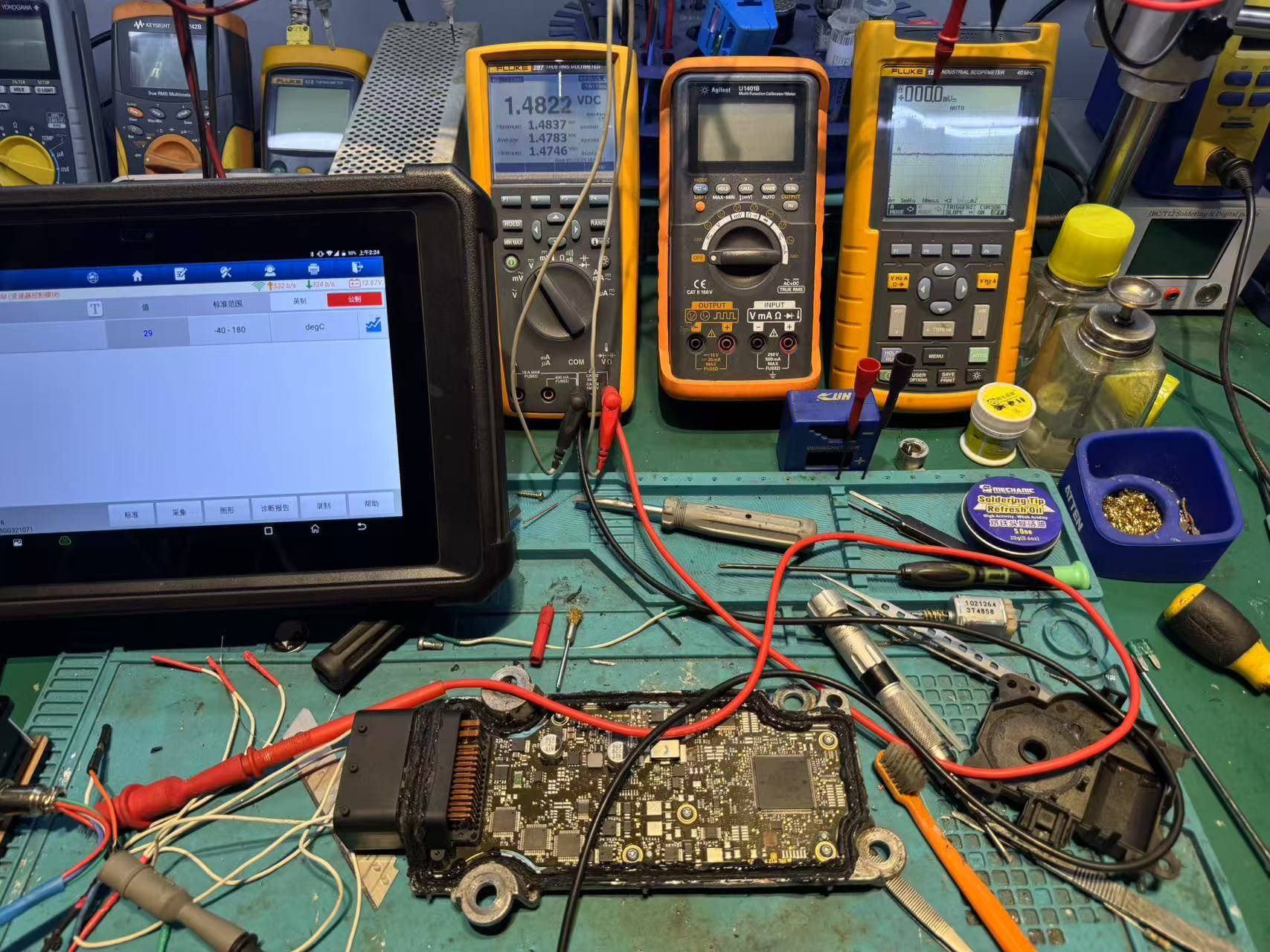

接线通电测试,传感器在温度29度的时候17和31号脚的电压正常值是1.48V。
