奔驰（W213）9速变速箱拆卸安装自动变速箱油底壳

🛠️ 奔驰 725.0 (9G-Tronic) 变速箱油底壳拆装标准

一、 故障现象 / 施工背景

• 定期维护：达到变速箱保养里程，需更换变速箱油及滤清器 。
• 渗漏维修：油底壳密封件老化或外力受损导致变速箱油渗漏 。
• 滤清器更换：变速箱油滤清器与油底壳为集成设计，不可单独更换，必须整体更换油底壳 。

二、 维修准备（硬核工具清单）

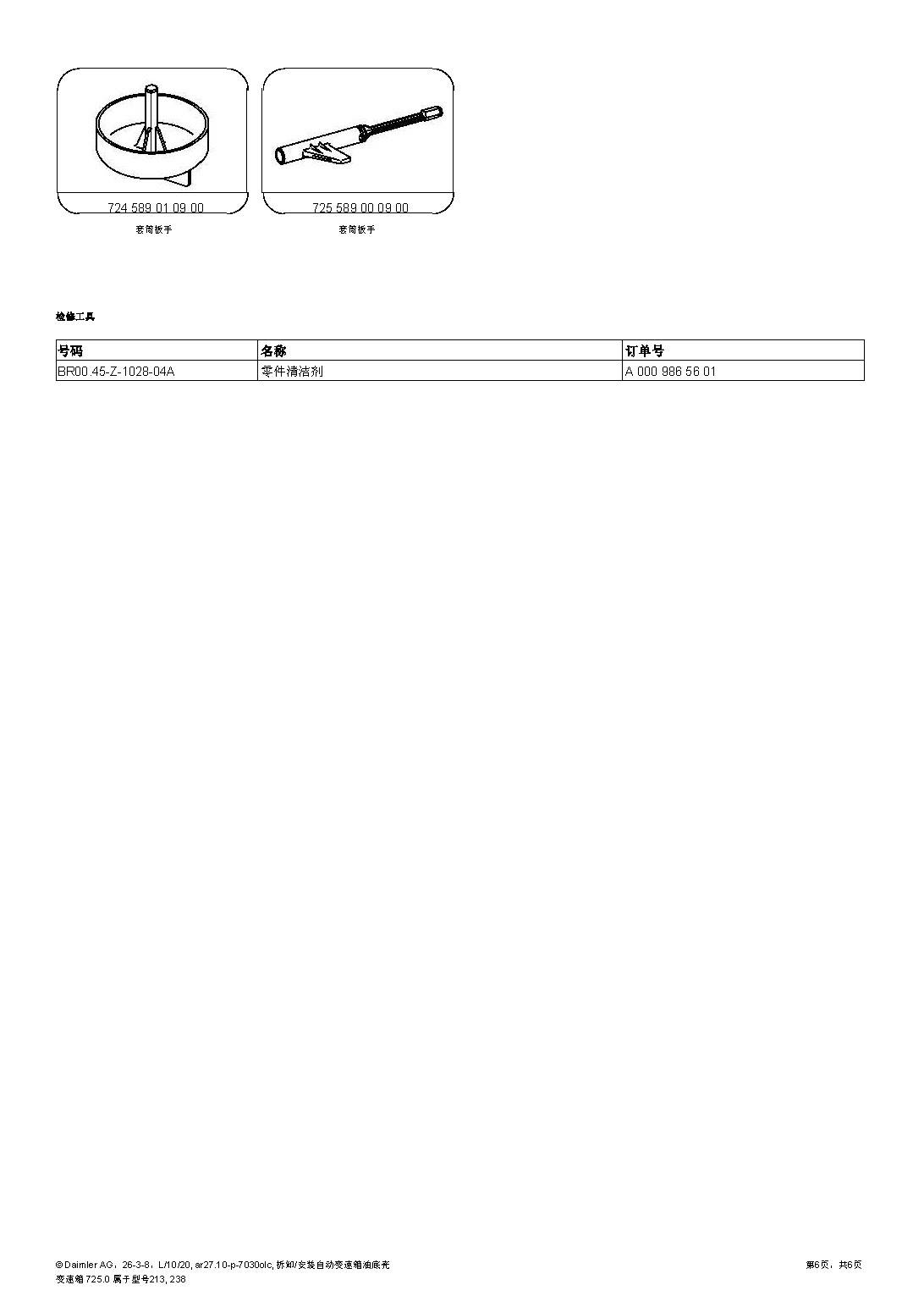

1. 专用套筒扳手：
   • 螺塞专用工具：724 589 01 09 00 。
   • 溢流管专用工具：725 589 00 09 00 。
2. 拆装套筒：活头扳手嵌件 E10（Snap-On TSE100 或同等规格） 。
3. 化学品：零件清洁剂（原厂编号：A 000 986 56 01） 。
4. 物料更新：必须更换油底壳螺栓（10个）、螺塞、密封件。若为旧型号油底壳，安装时必须更换为新型号以支持超声波测量 。

三、 维修标准方案 (123标准步骤)

1. 泄压与排放标准

• 清洁：拆卸前必须彻底清洁油底壳及周边区域，防止脏污进入变速箱内部 。

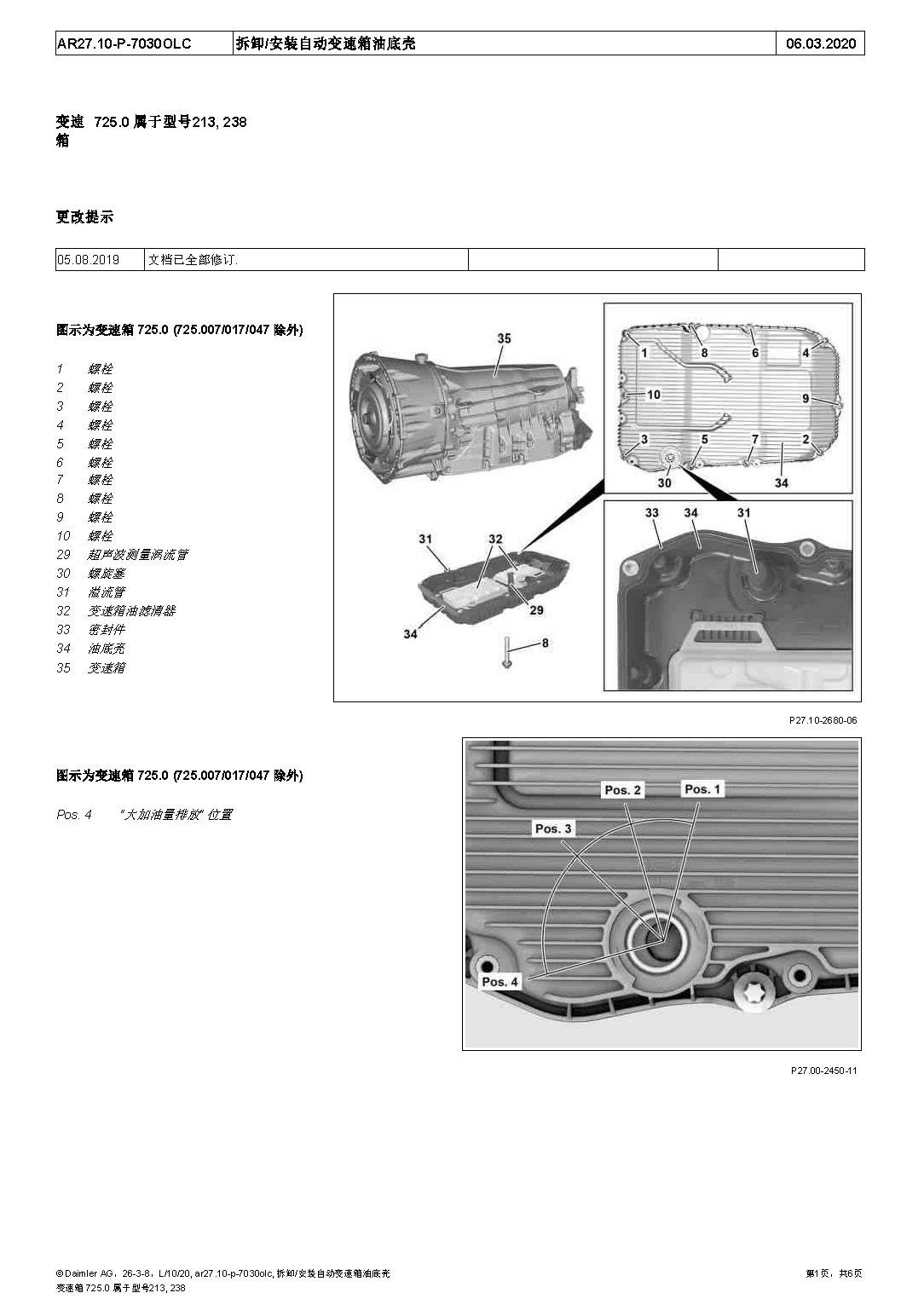

• 排油位置：使用专用工具将溢流管（31）旋转至 Pos. 4（大加油量排放位置） 进行放油 。

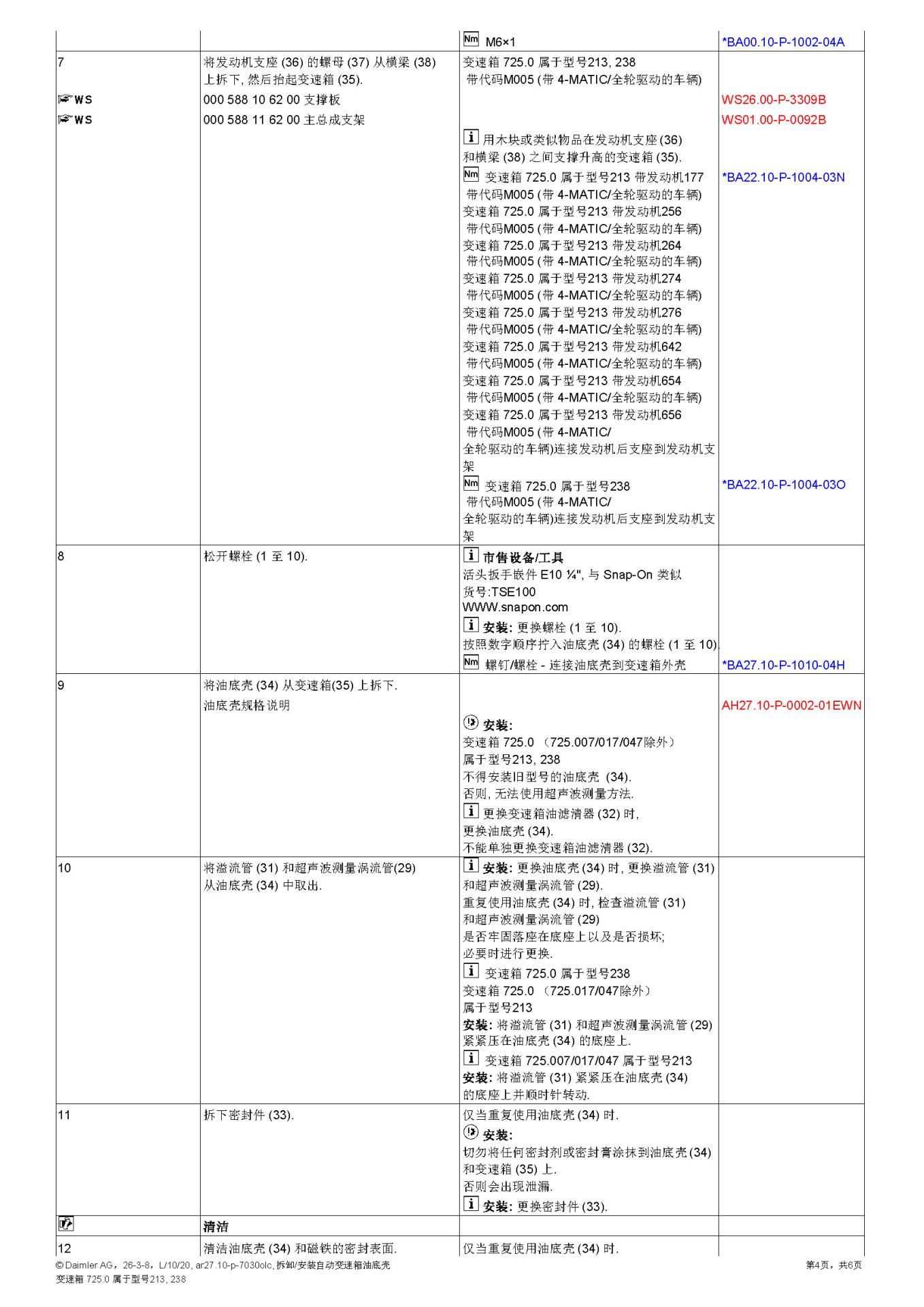

• 干预措施：对于 4-MATIC（全轮驱动）车型，需拆卸发动机支座螺母（37）并微抬变速箱，用木块支撑，以获得拆卸空间 。

2. 拆卸与检查标准

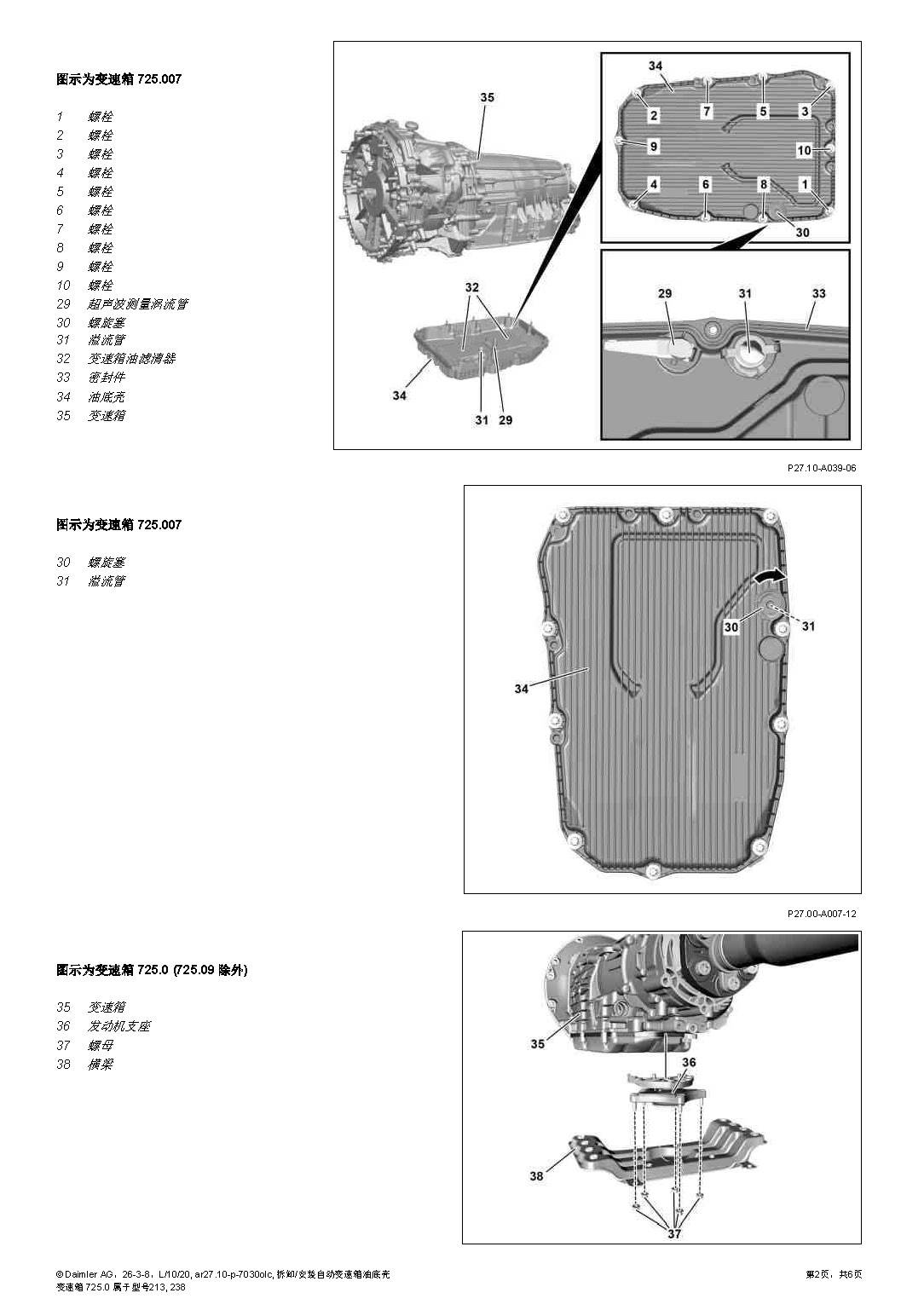

• 螺栓顺序：按照 1 至 10 的数字标识逆序松开螺栓 。
• 一体化逻辑：变速箱油滤清器（32）集成在油底壳内，禁止尝试单独更换滤清器 。
• 组件检查：若重复使用油底壳，需检查溢流管（31）和超声波测量涡流管（29）是否落座牢固且无损坏 。

3. 安装与扭矩标准（核心硬核数据）

• 清洁面要求：变速箱与油底壳的密封表面必须完全干燥，严禁涂抹任何密封胶或密封膏，否则会导致泄漏 。

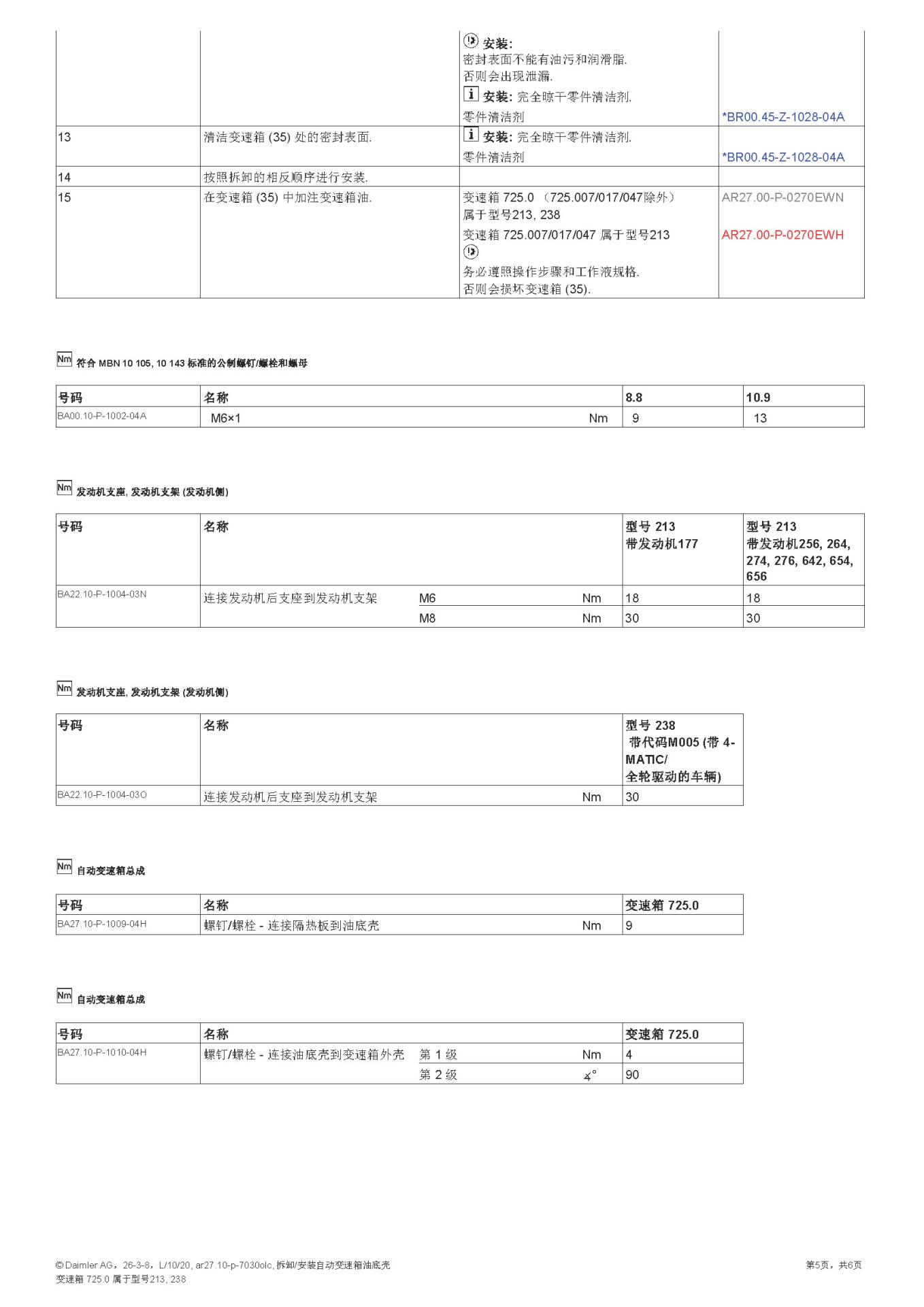

• 螺栓扭矩 ：
  • 第 1 级：4 Nm
  • 第 2 级：旋转 90°
• 隔热板扭矩：9 Nm 。
• 发动机支座连接扭矩：M8 螺栓为 30 Nm 。

⚠️ 技术警告

• 皮肤防护：处理变速箱油时必须穿戴防护手套和护目镜，防止化学灼伤 。
• 加油限制：务必按照 AR27.00-P-0270EWN 标准加注指定规格的变速箱油，错误的油液或液位将直接损坏变速箱 。
