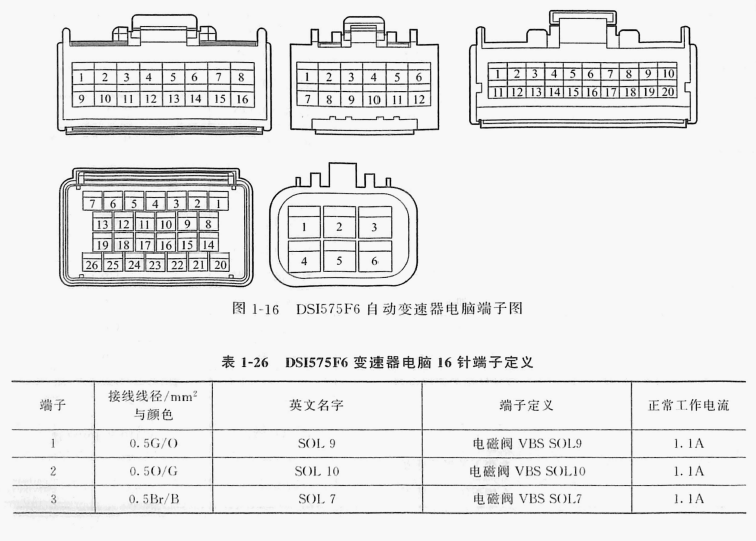

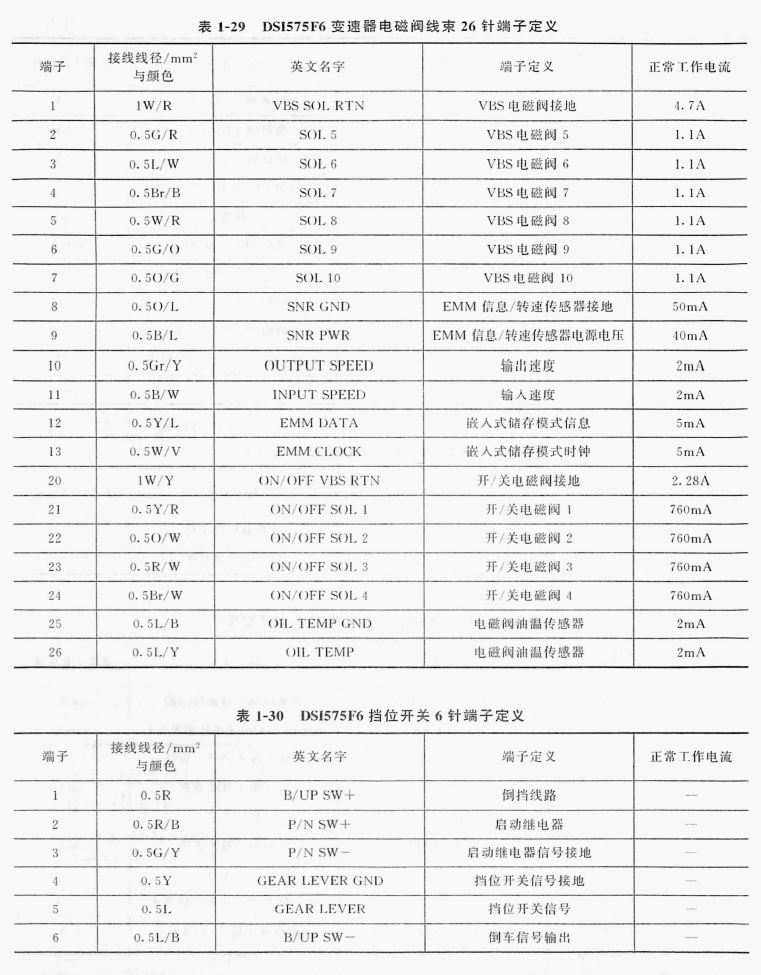

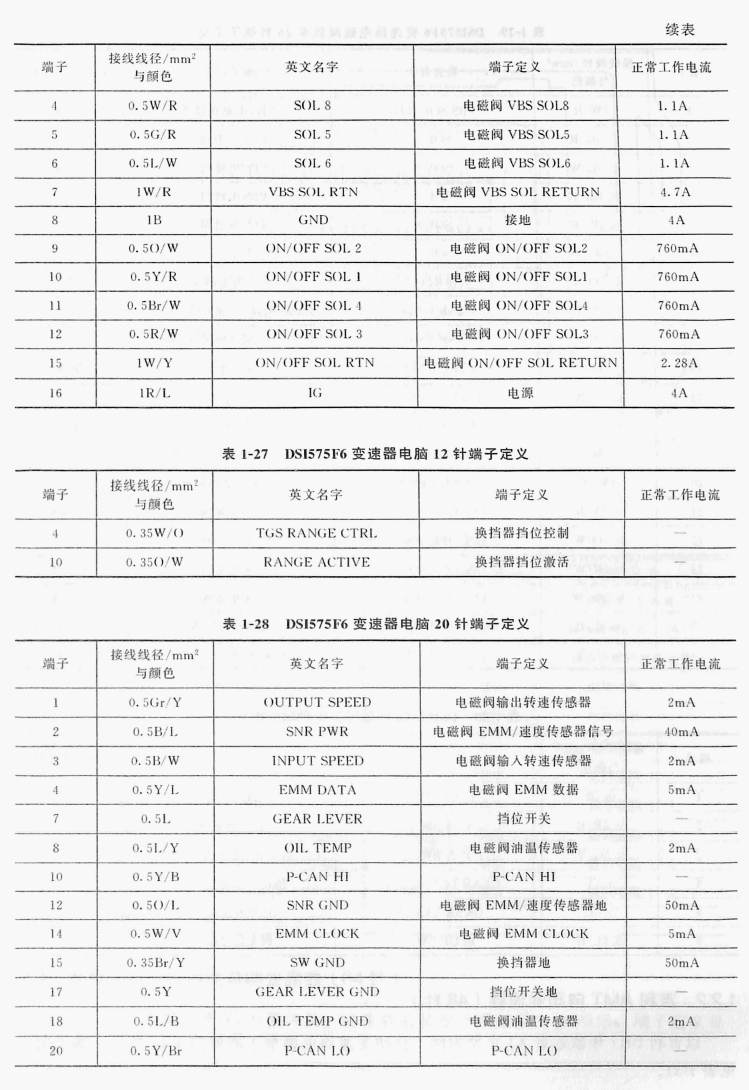

吉利DS1575F6六速自动变速器(16针+ 12针+ 20针+ 26针+ 6针) 肖师傅 571文章 4评论 2023年3月3日12:08:00端子速查评论513阅读模式 以吉利 2014 年款豪情 GX9 车型为例,DSI575F6 变速器电脑端子图如图 1-16 所示,端子定义见表 1-26~表 1-30。 点赞 登录收藏 https://www.qhyxc.com/6314.html 复制链接 复制链接
