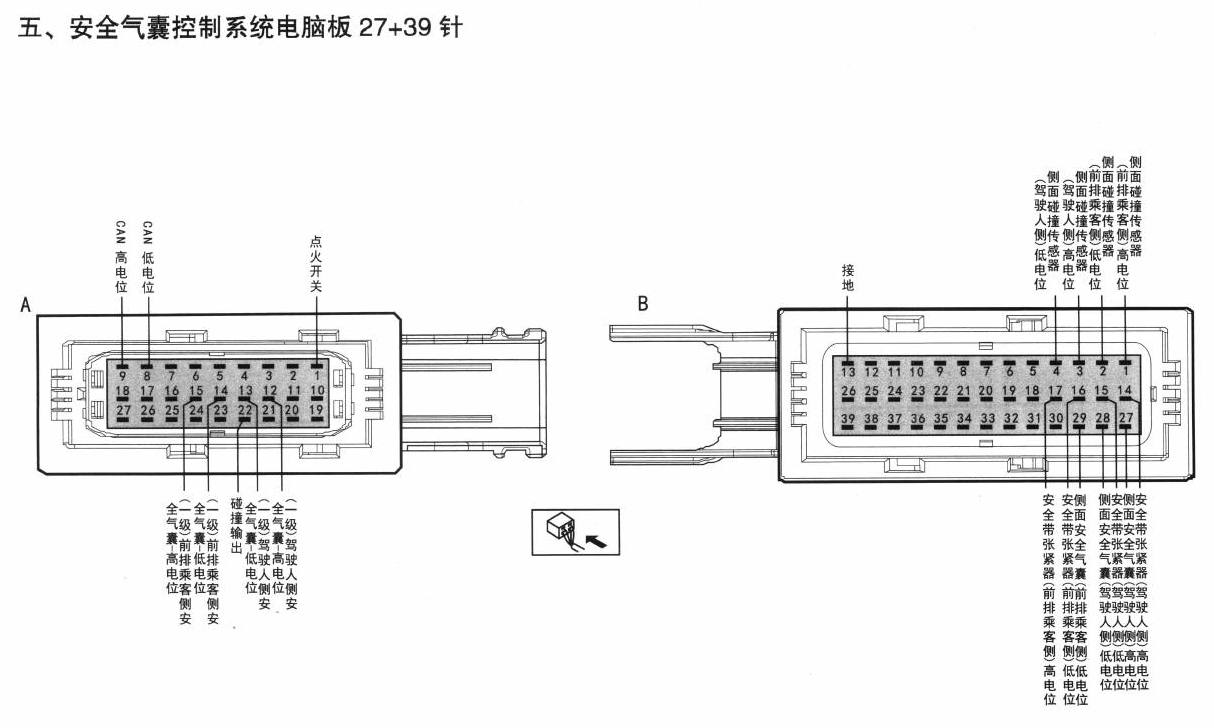

整理北京现代瑞纳车系安全气囊控制系统电脑板27+39针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
端子参考值
本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。
本条目以原始核对图为主，端子号、测试条件和参考值请按下方压缩图逐项核对。
说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
