一汽大众探岳汽车中部的控制单元电路图

2024年9月24日 20:20:00肖师傅

肖师傅

管理员

14387
文章

2
粉丝

电路速查评论134阅读模式

摘要一汽大众探岳汽车中部的控制单元电路图资料。

一汽大众探岳汽车中部的控制单元电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 38 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

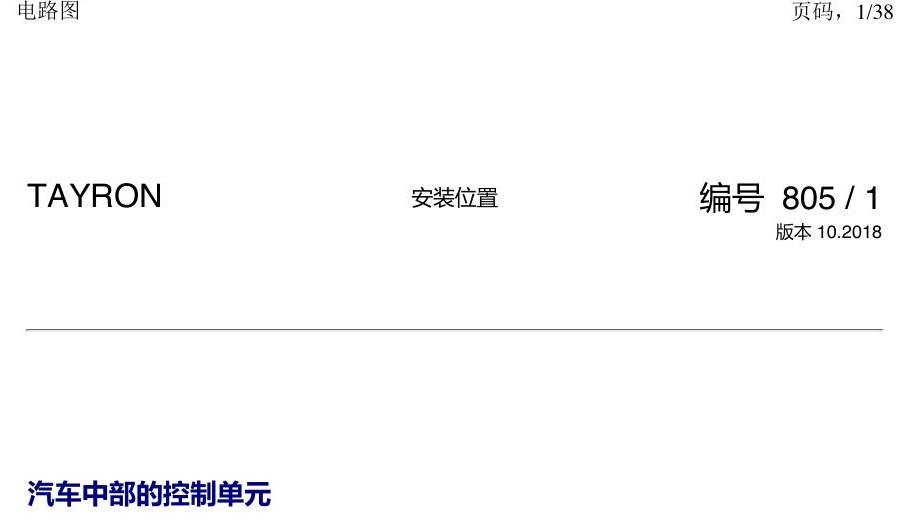

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第1页

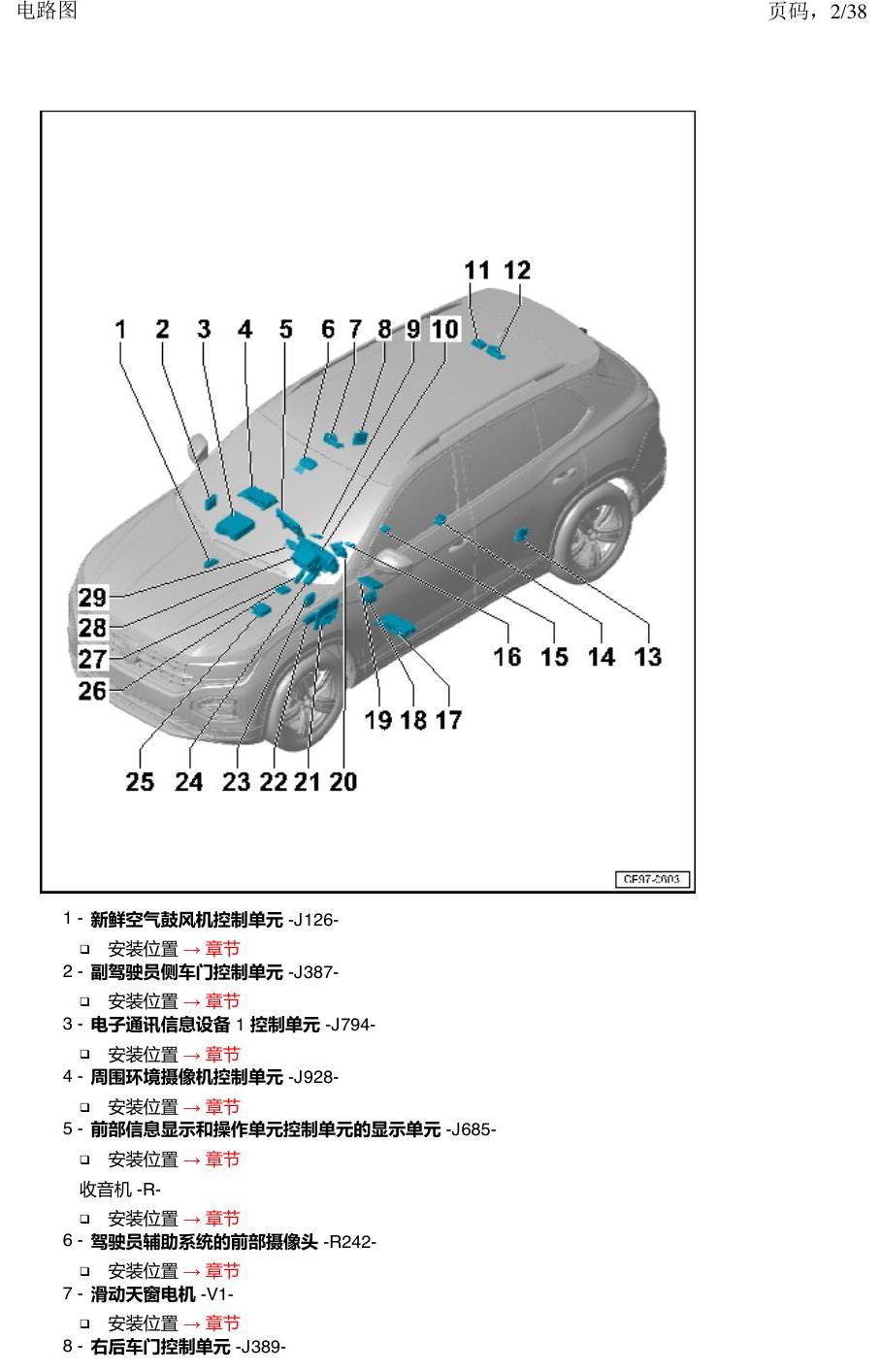

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第2页

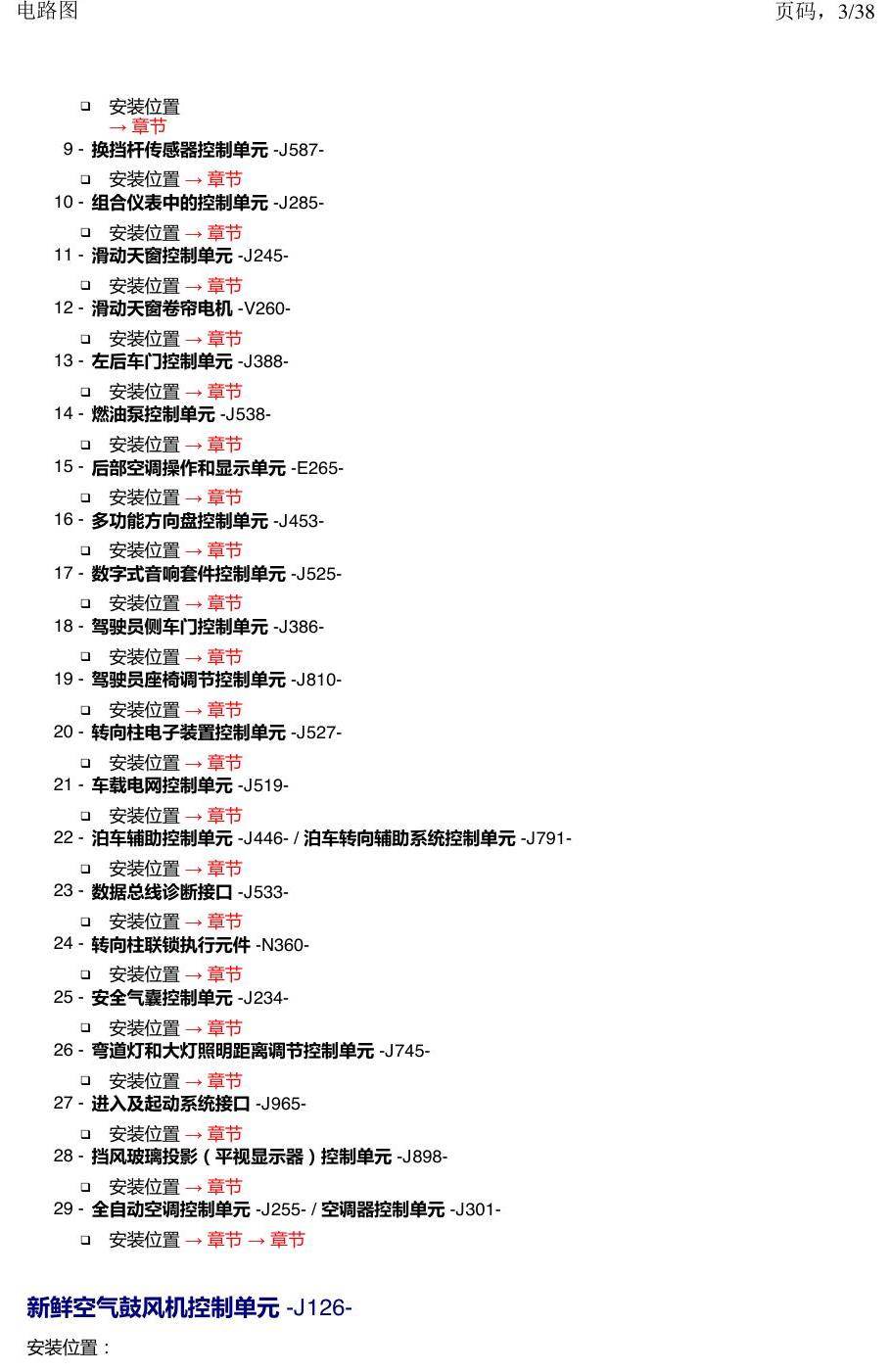

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第3页

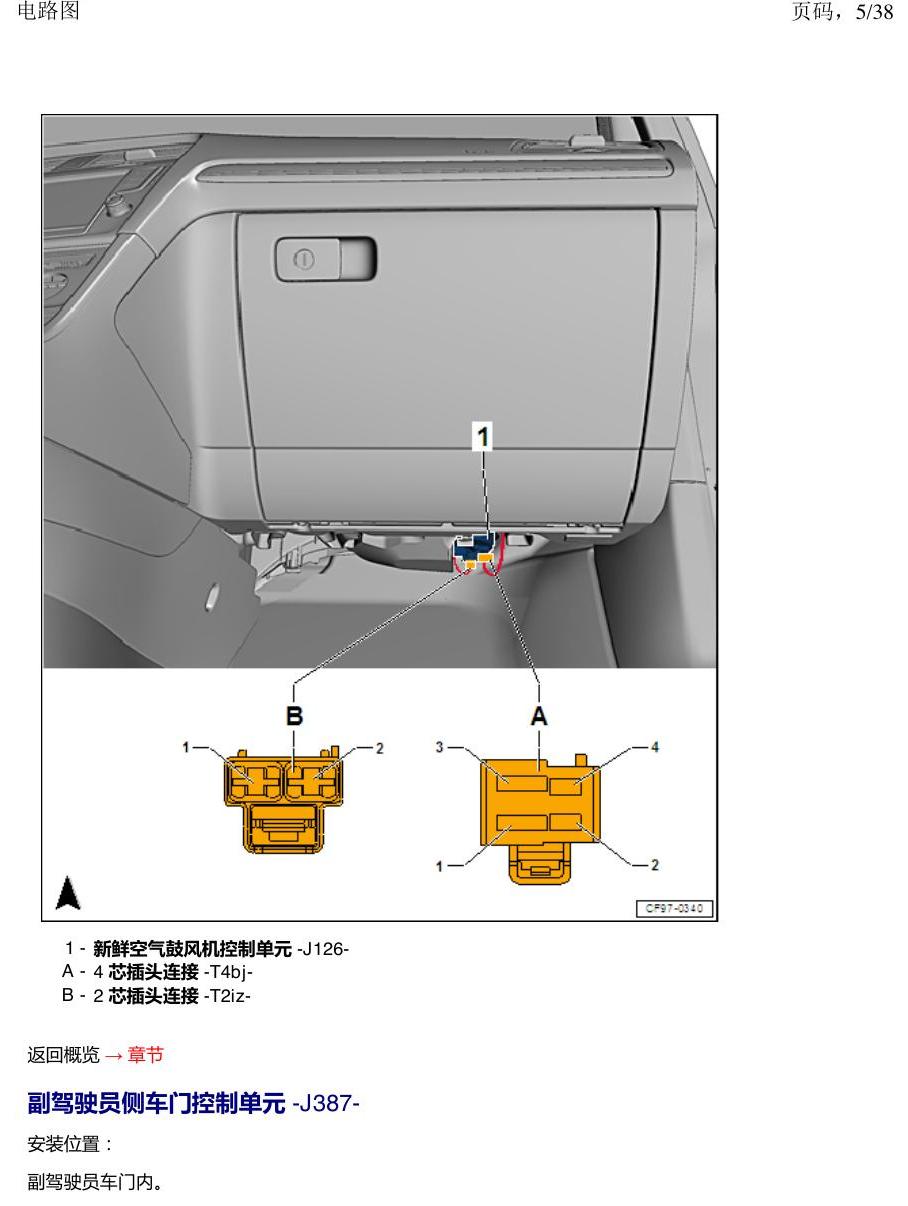

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第5页

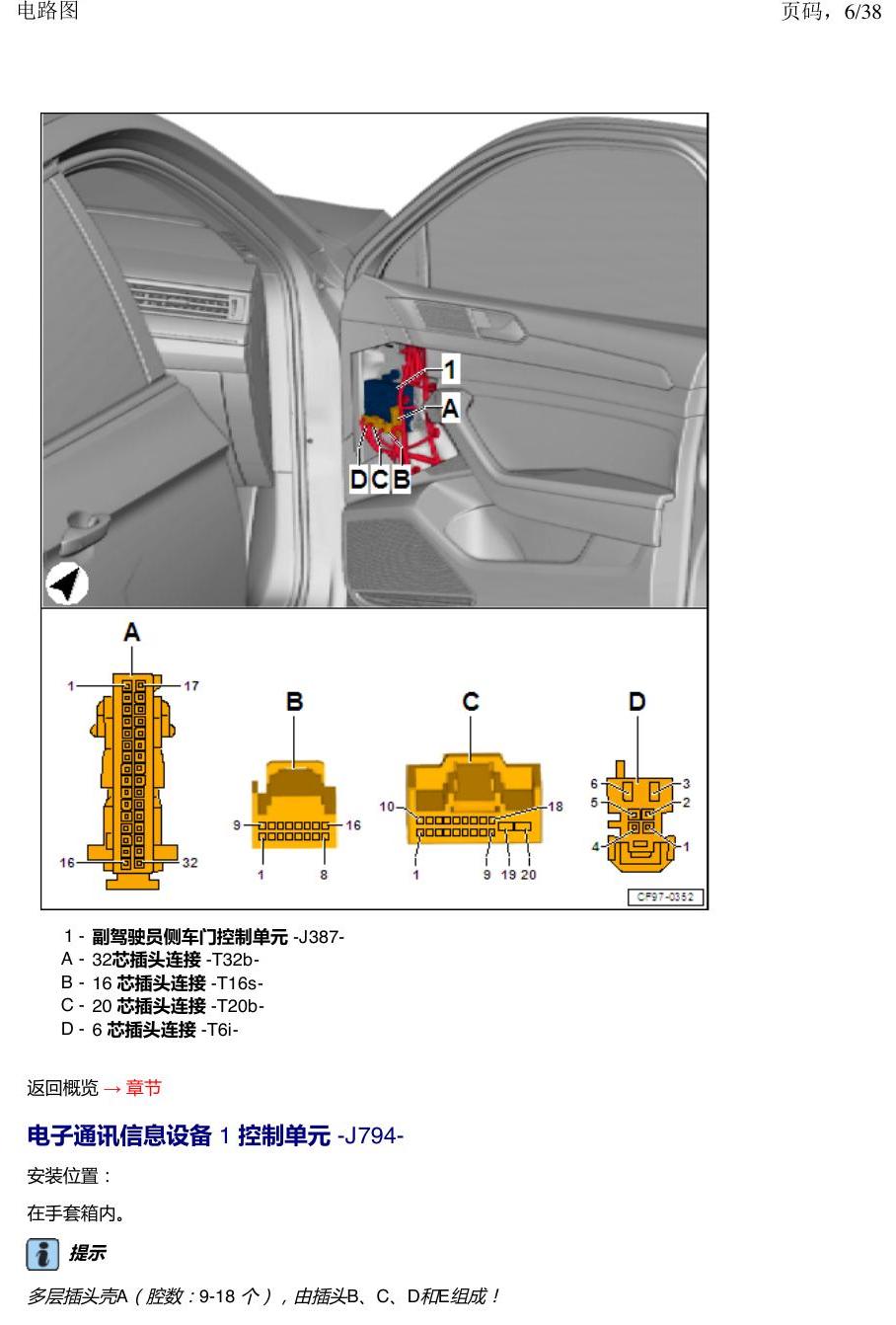

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第6页

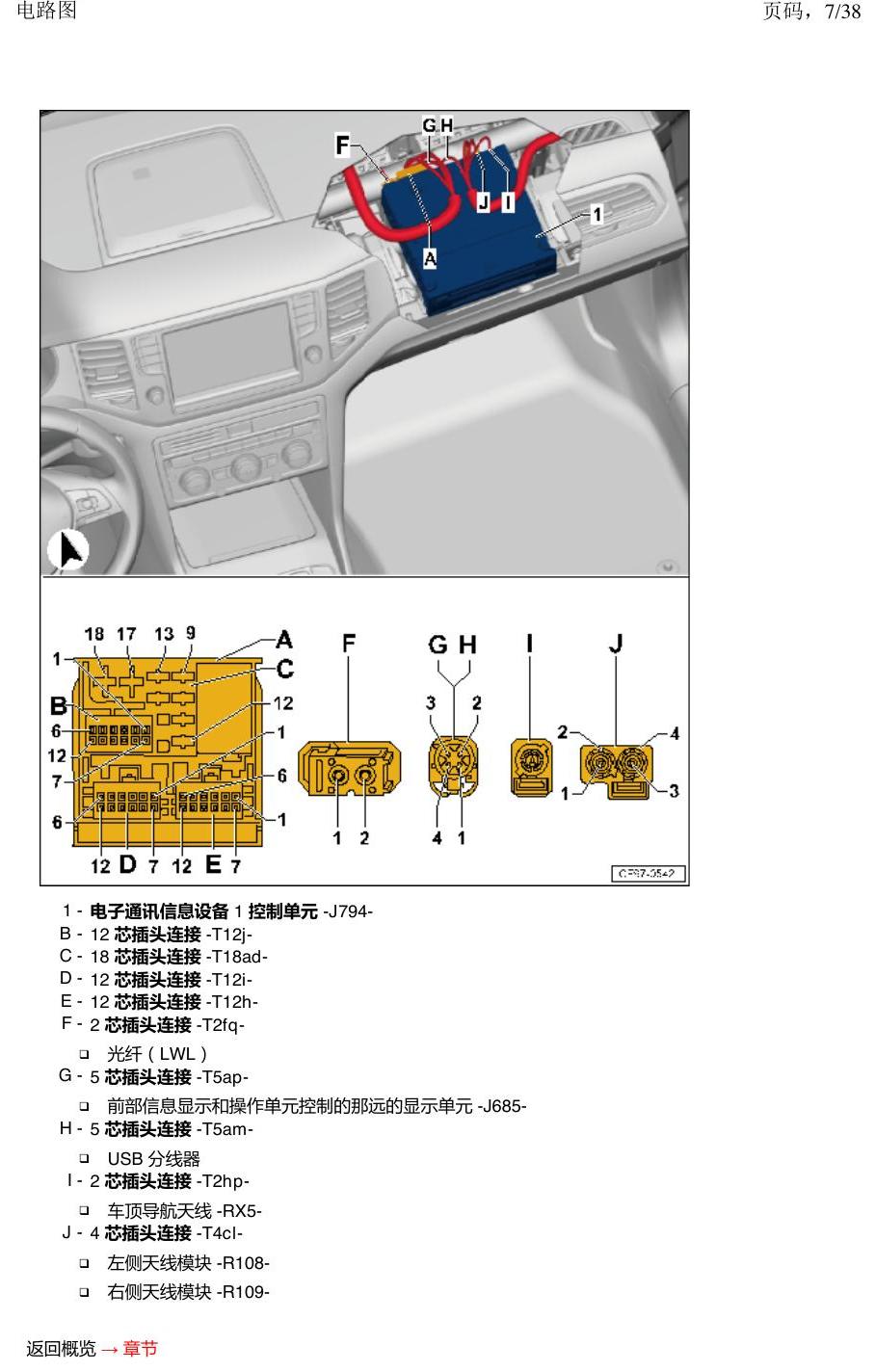

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第7页

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第8页

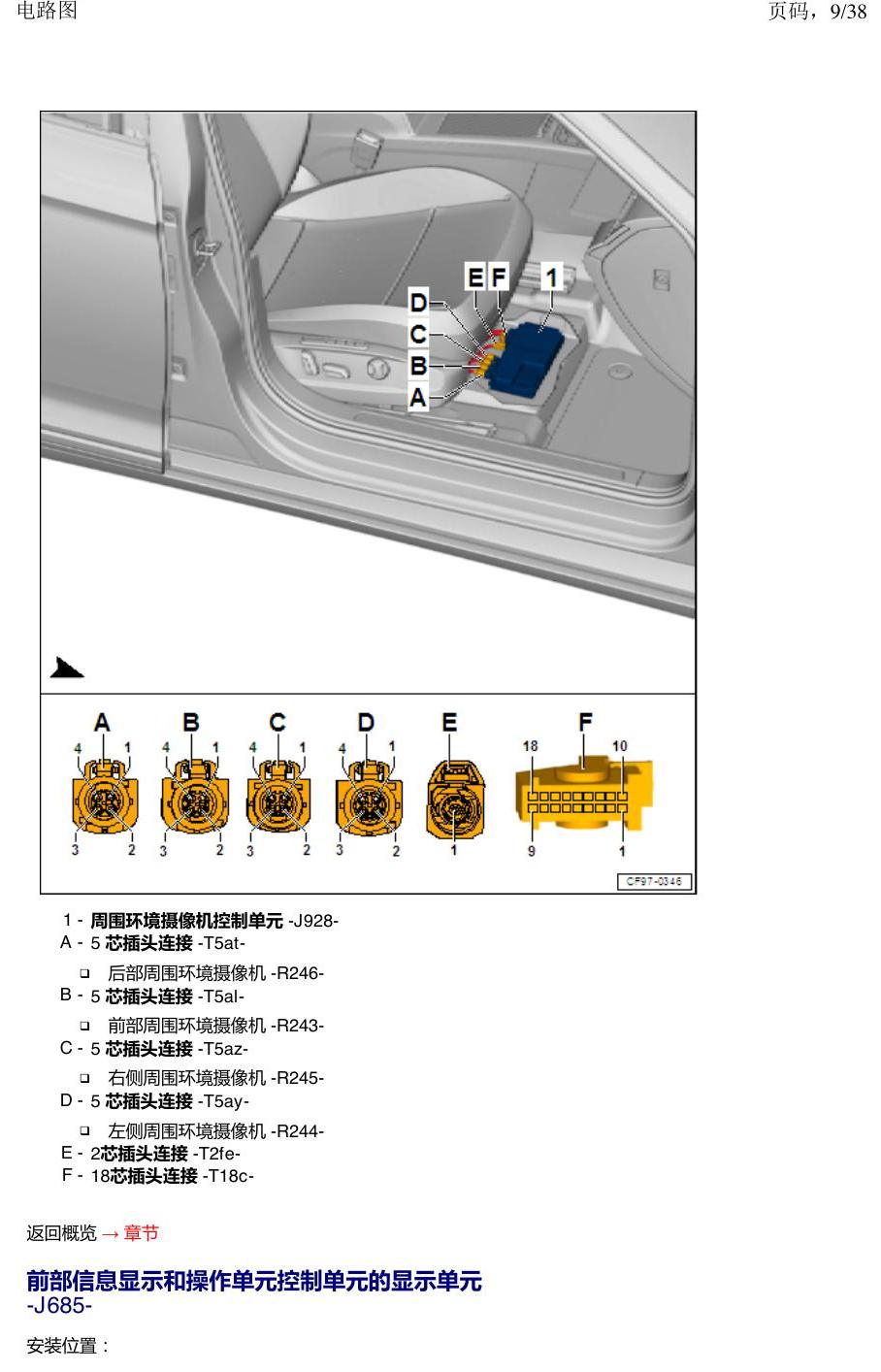

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第9页

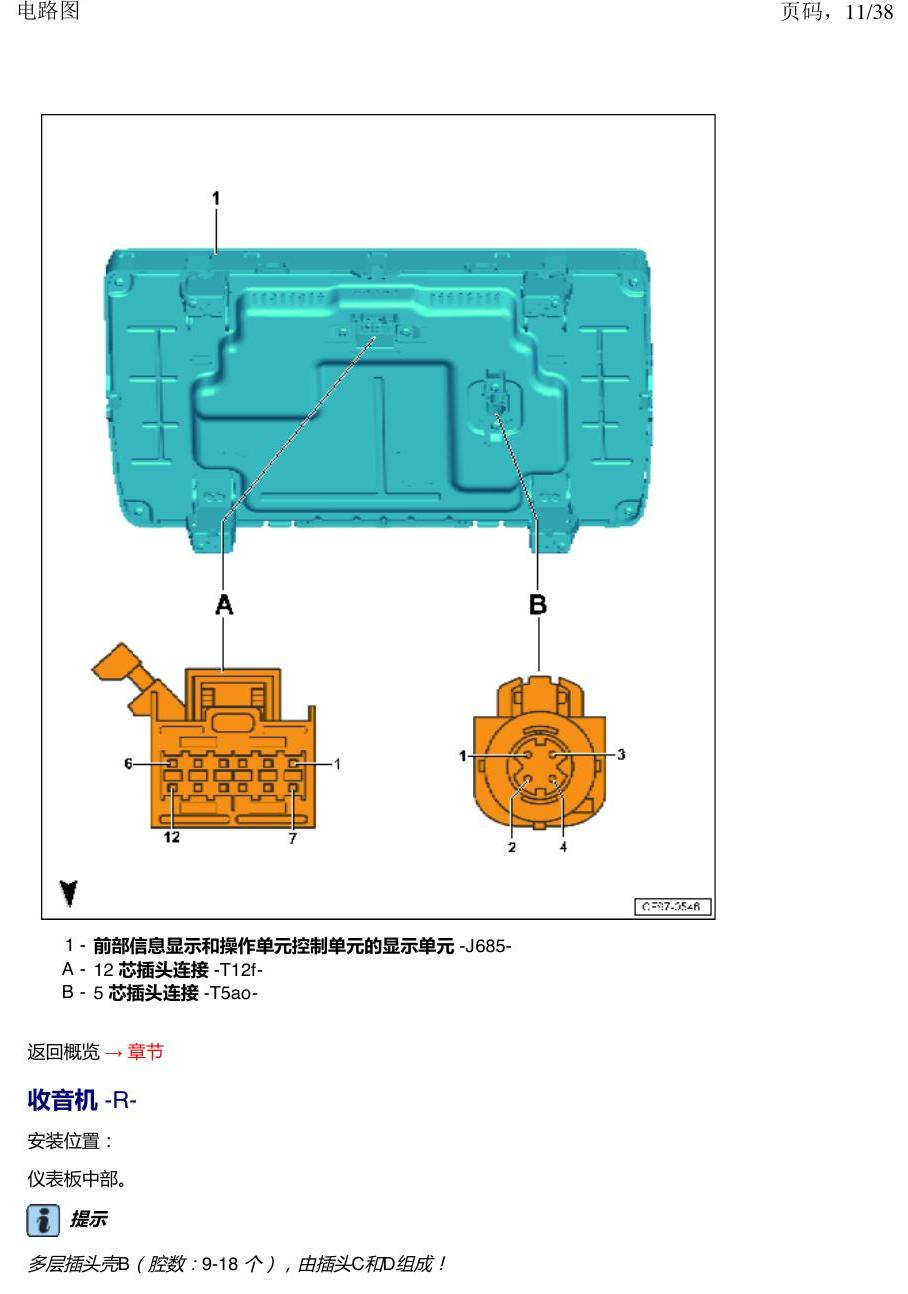

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第11页

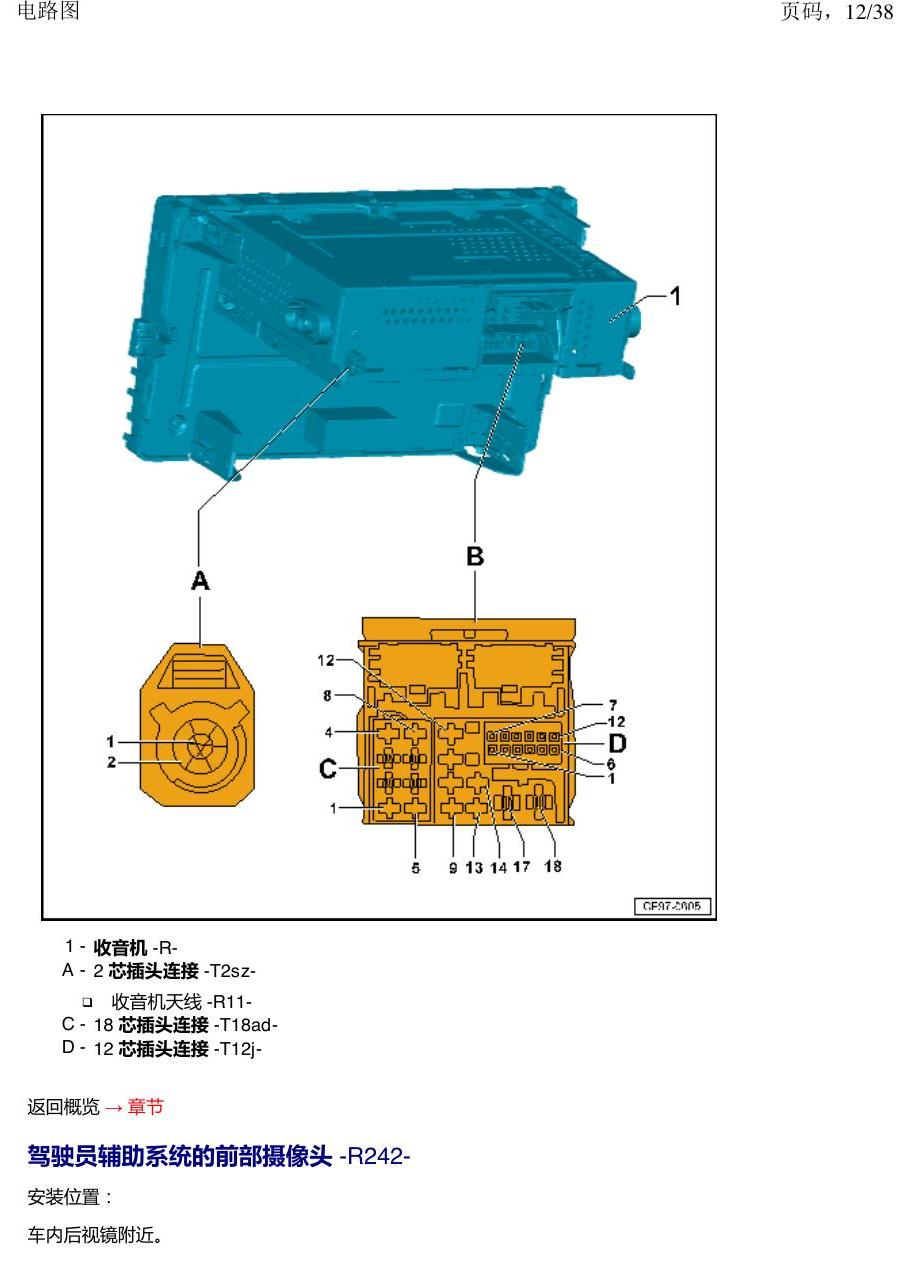

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第12页

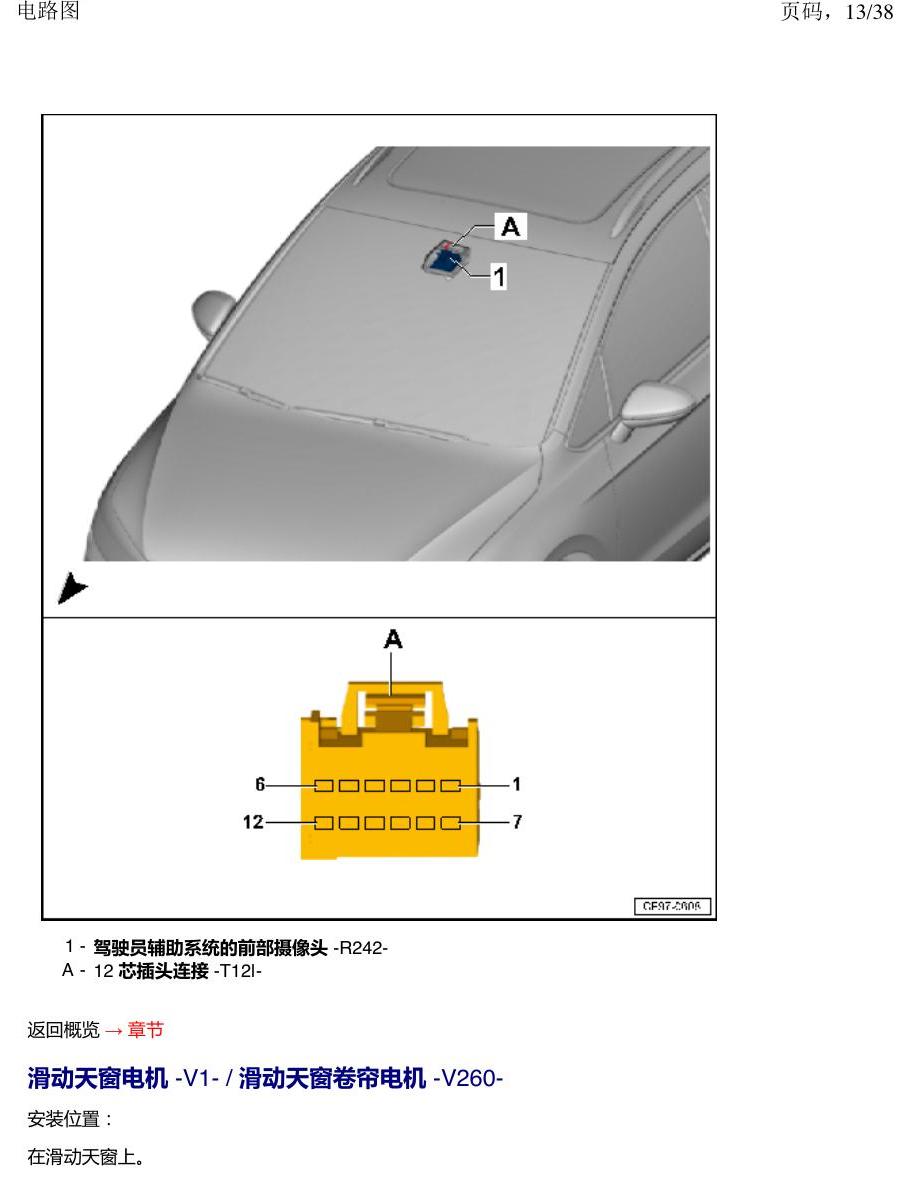

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第13页

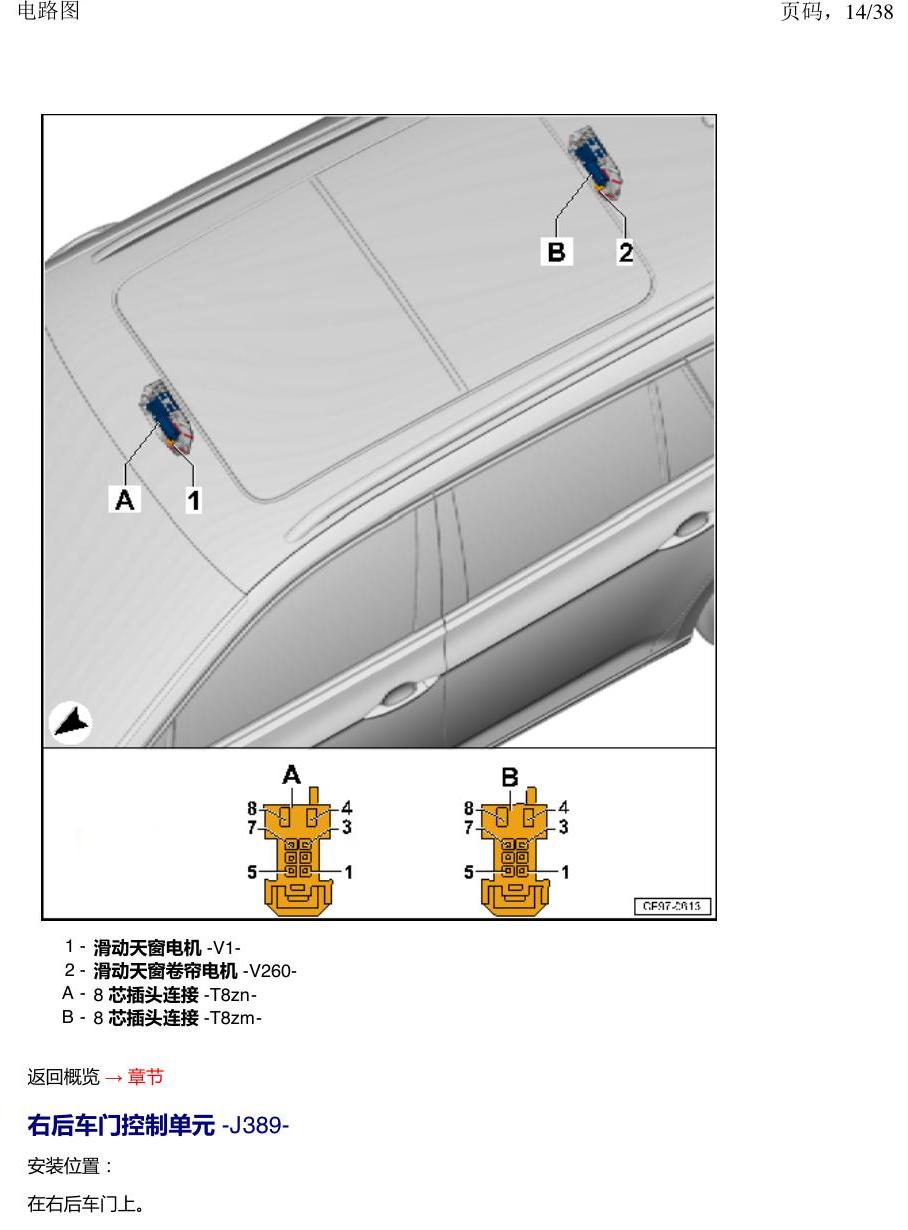

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第14页

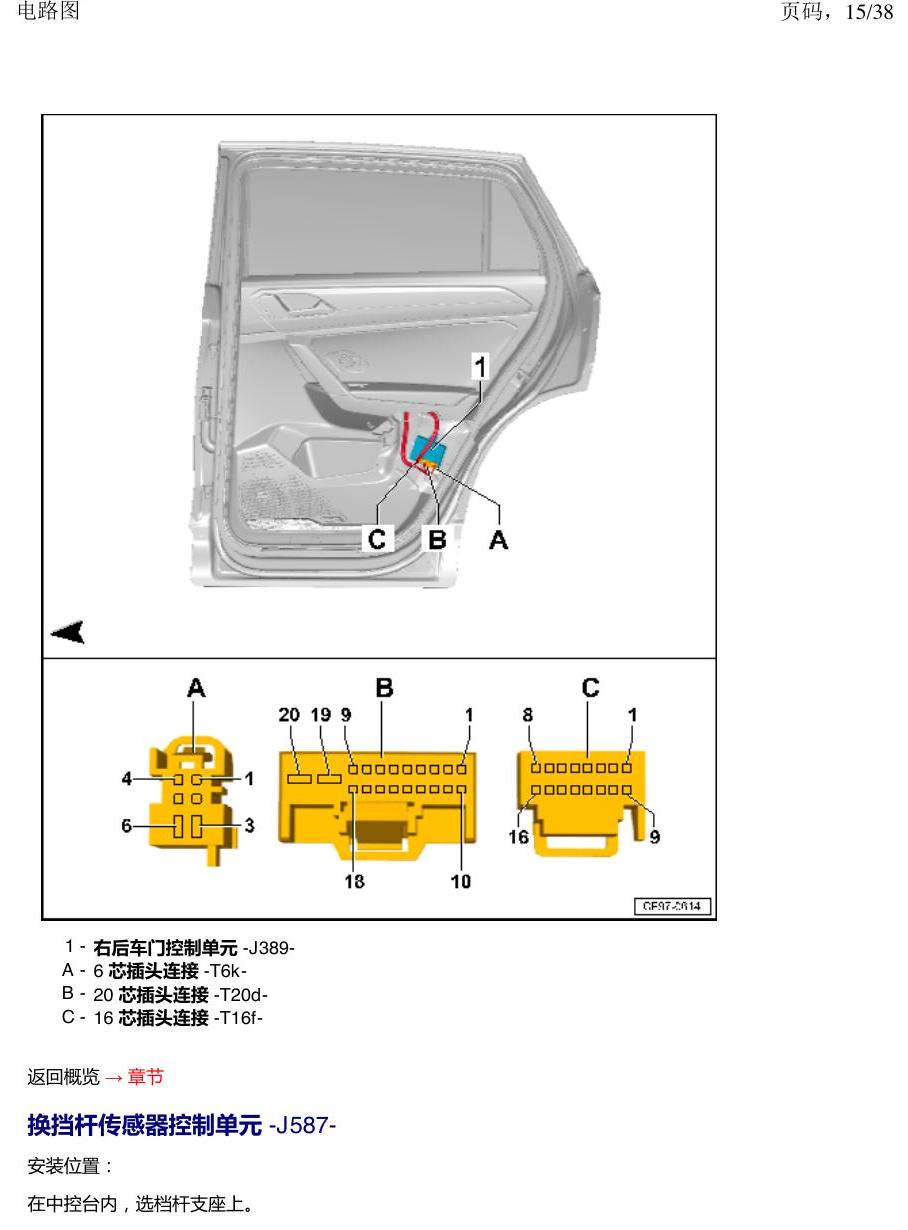

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第15页

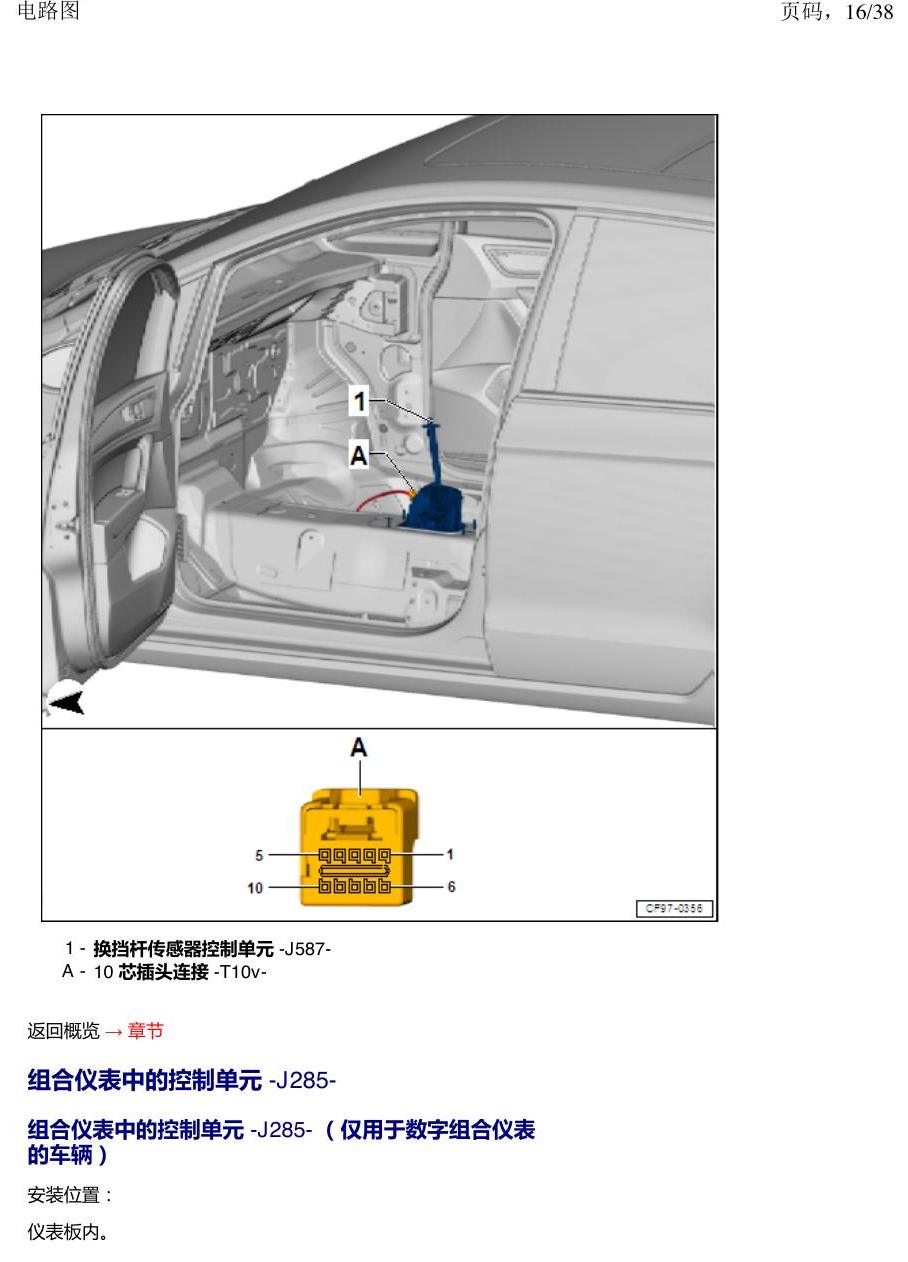

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第16页

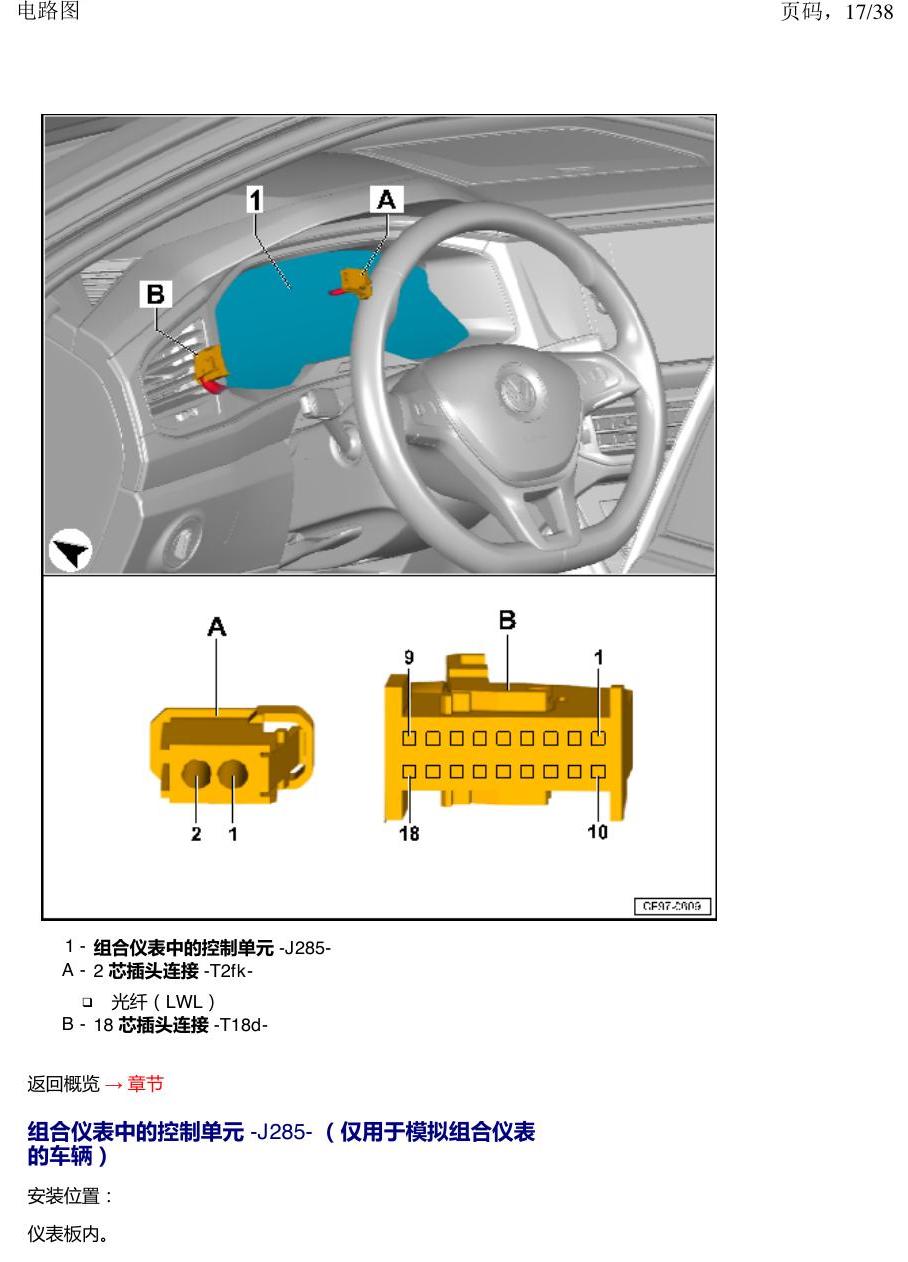

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第17页

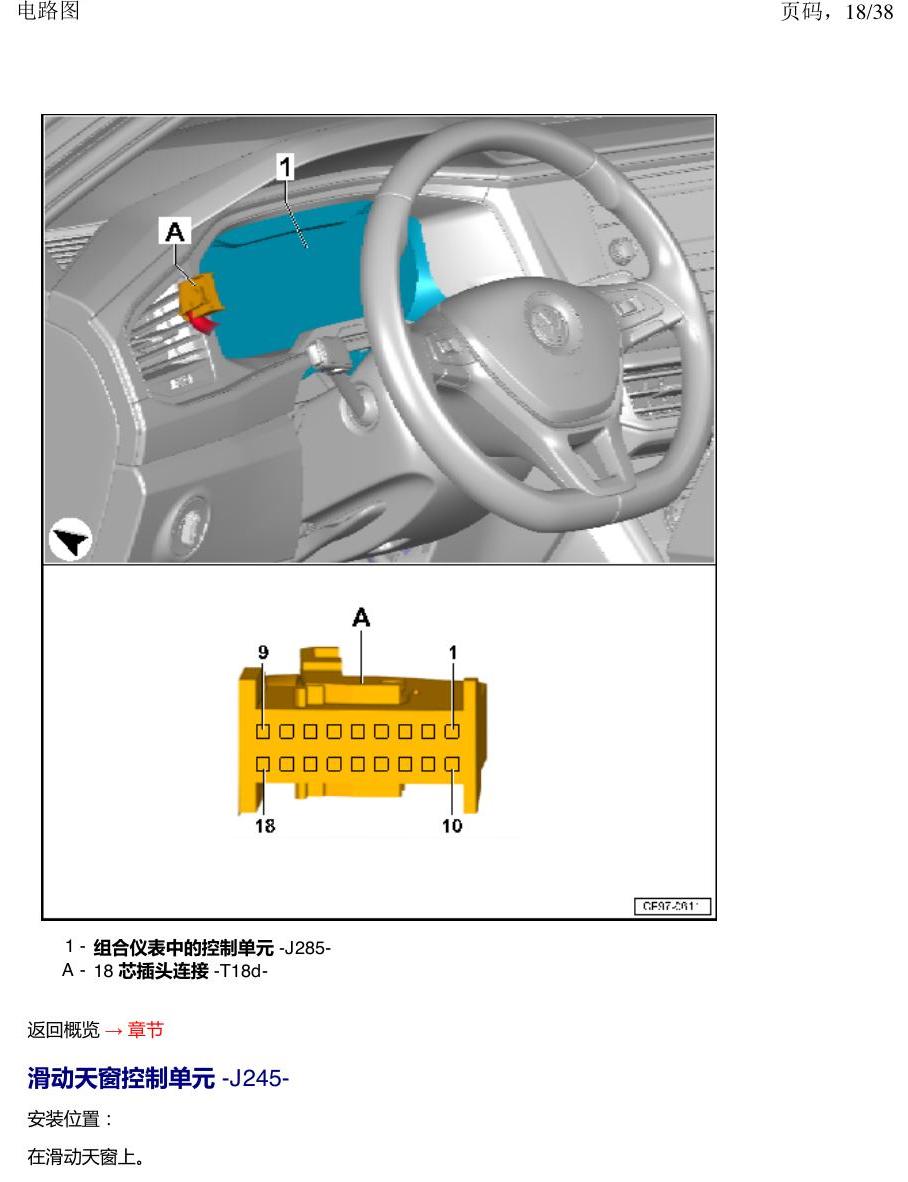

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第18页

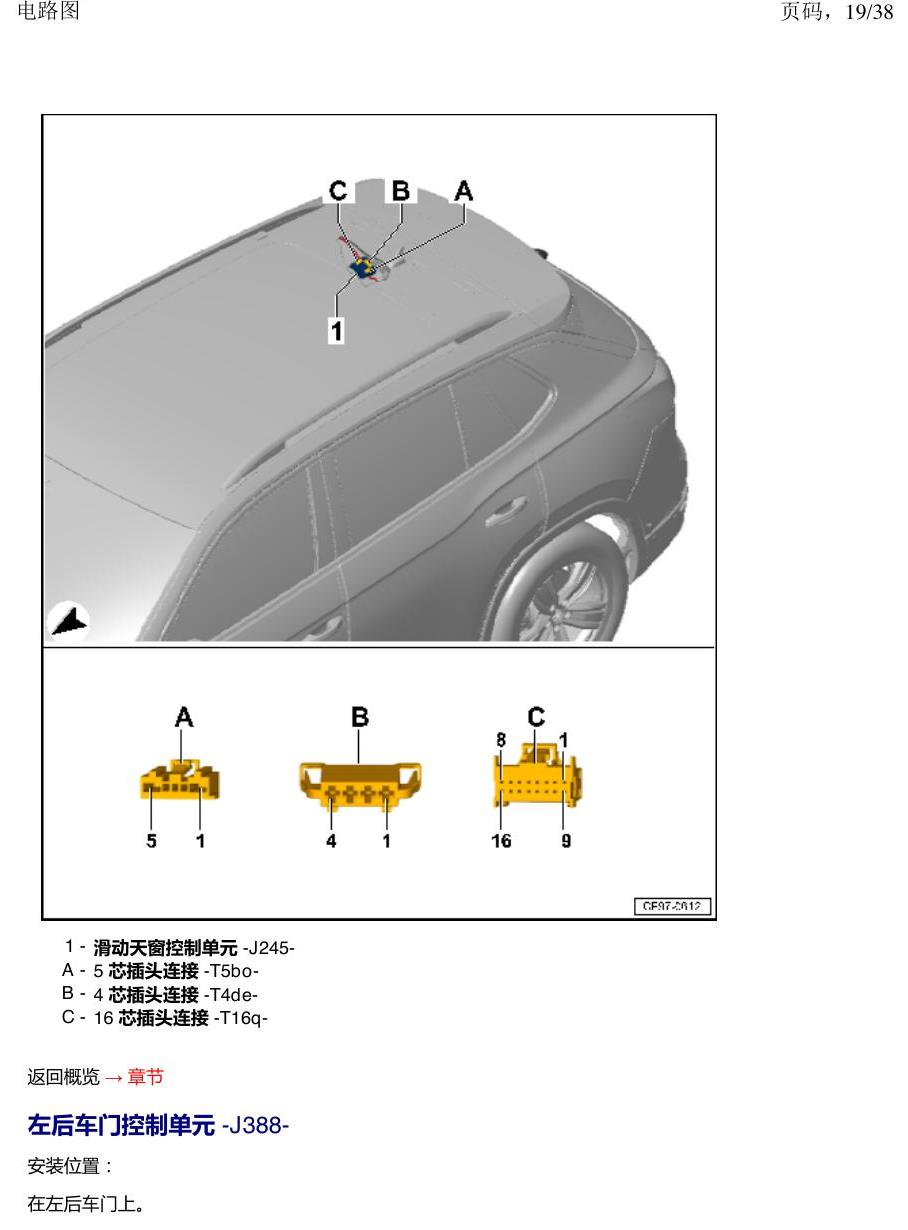

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第19页

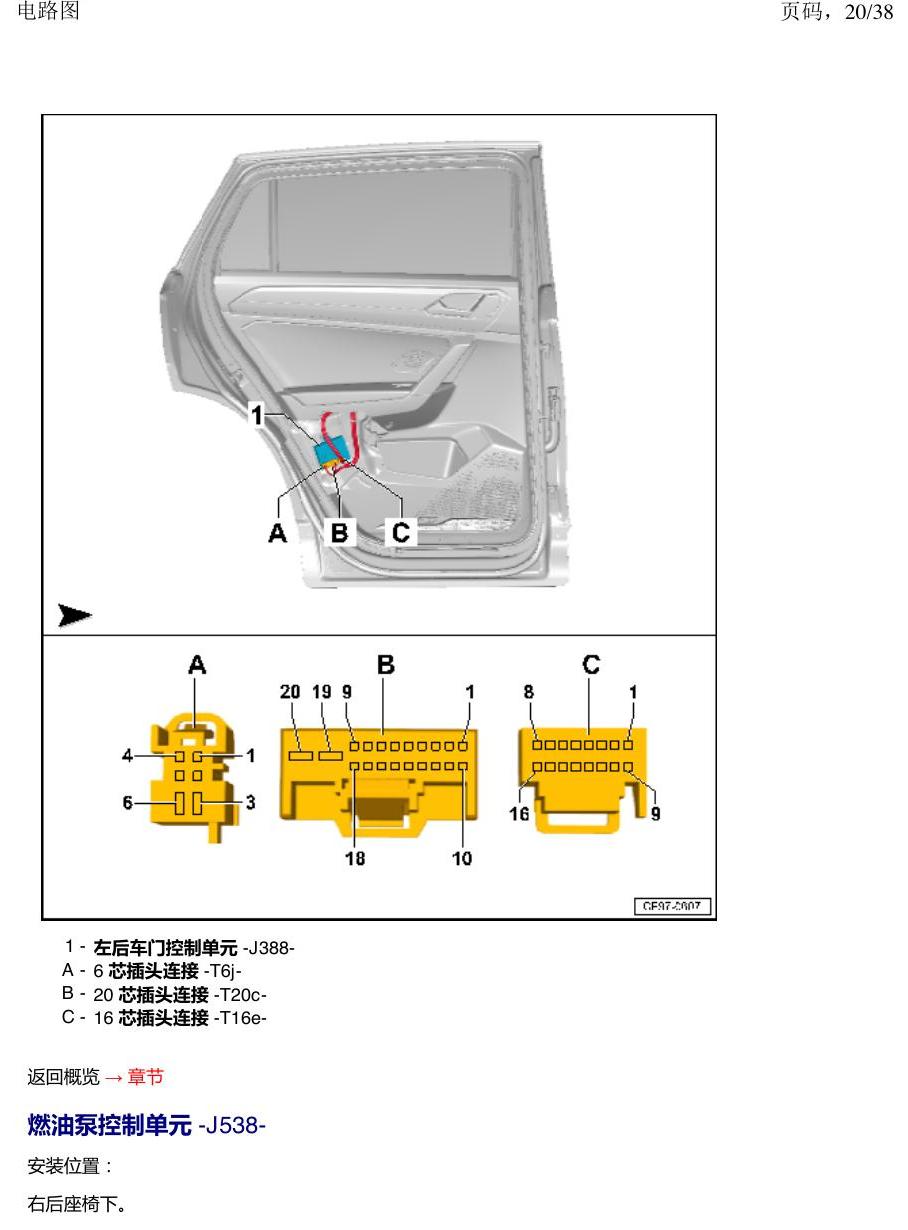

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第20页

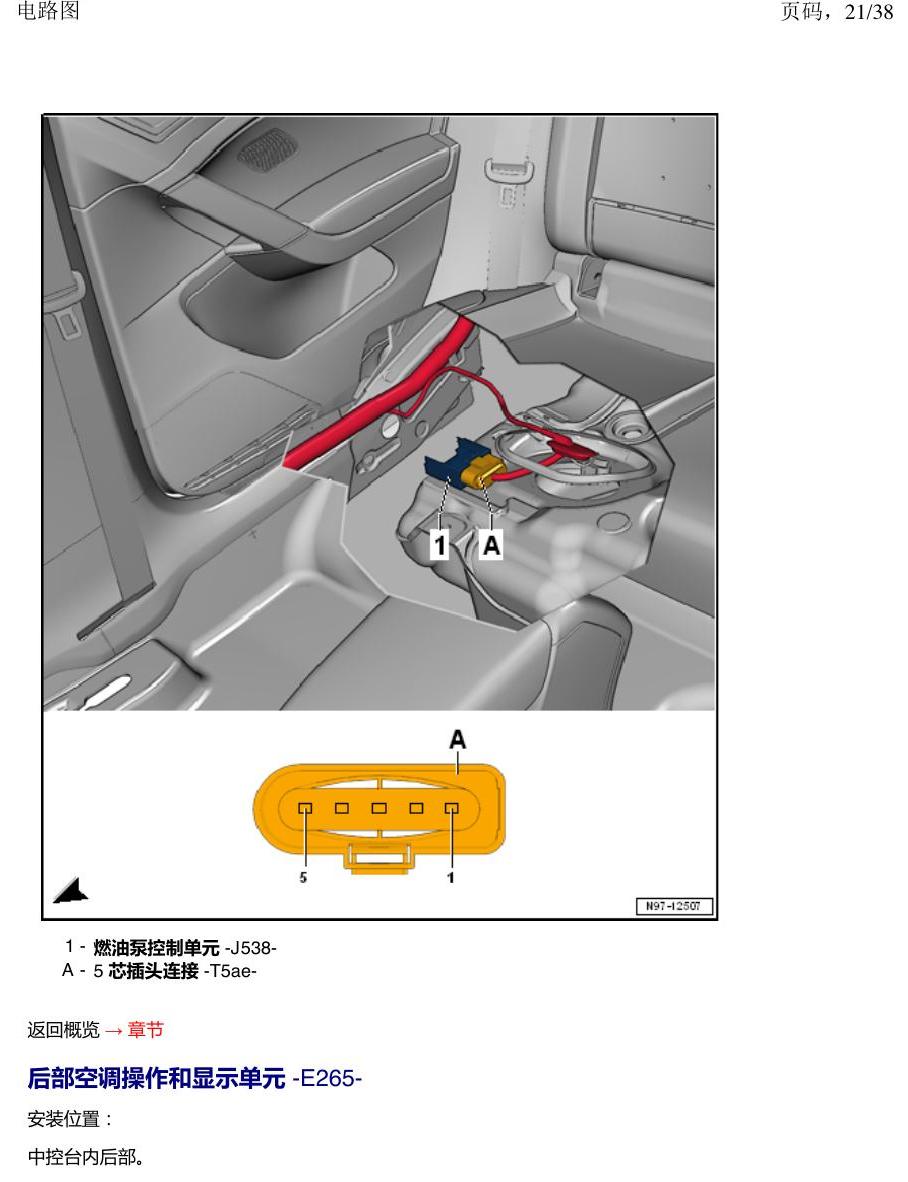

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第21页

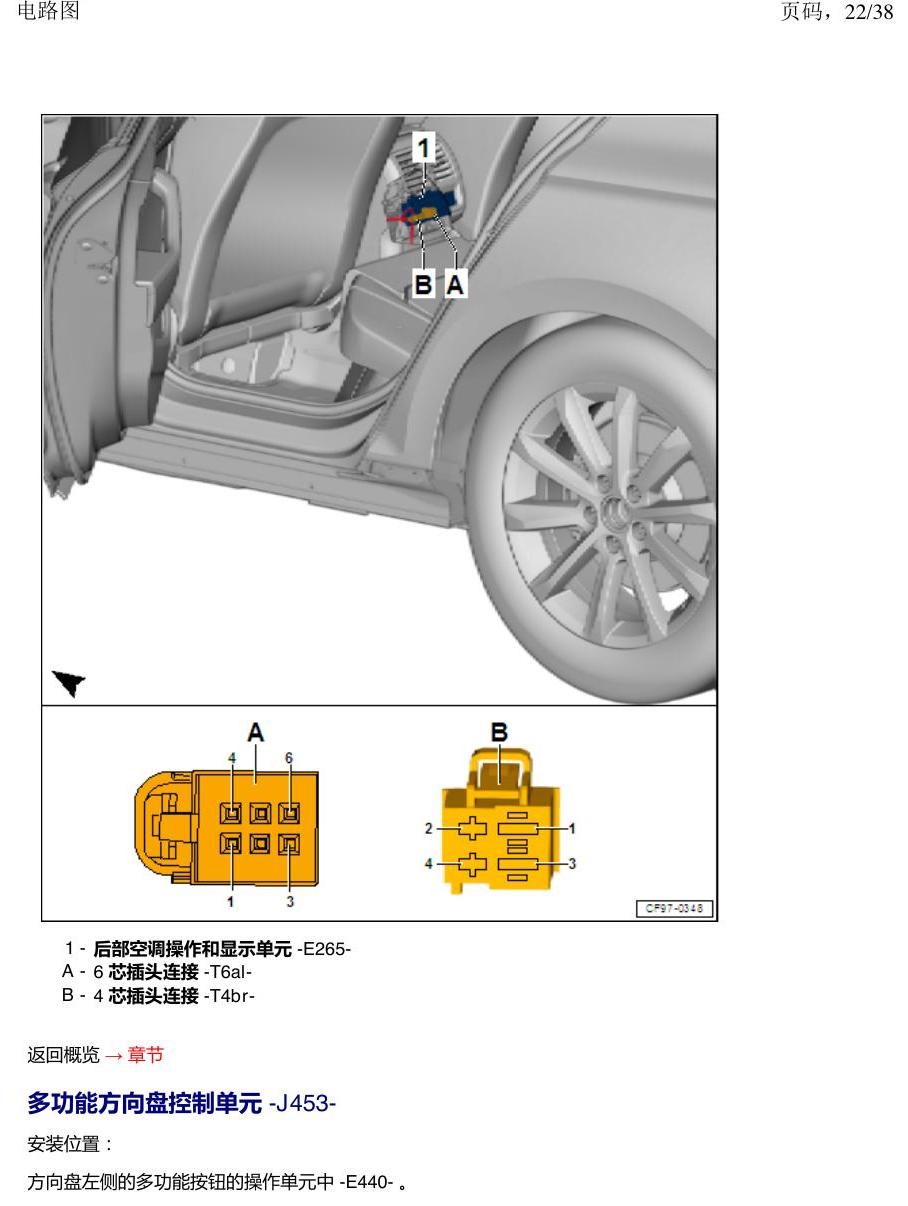

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第22页

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第23页

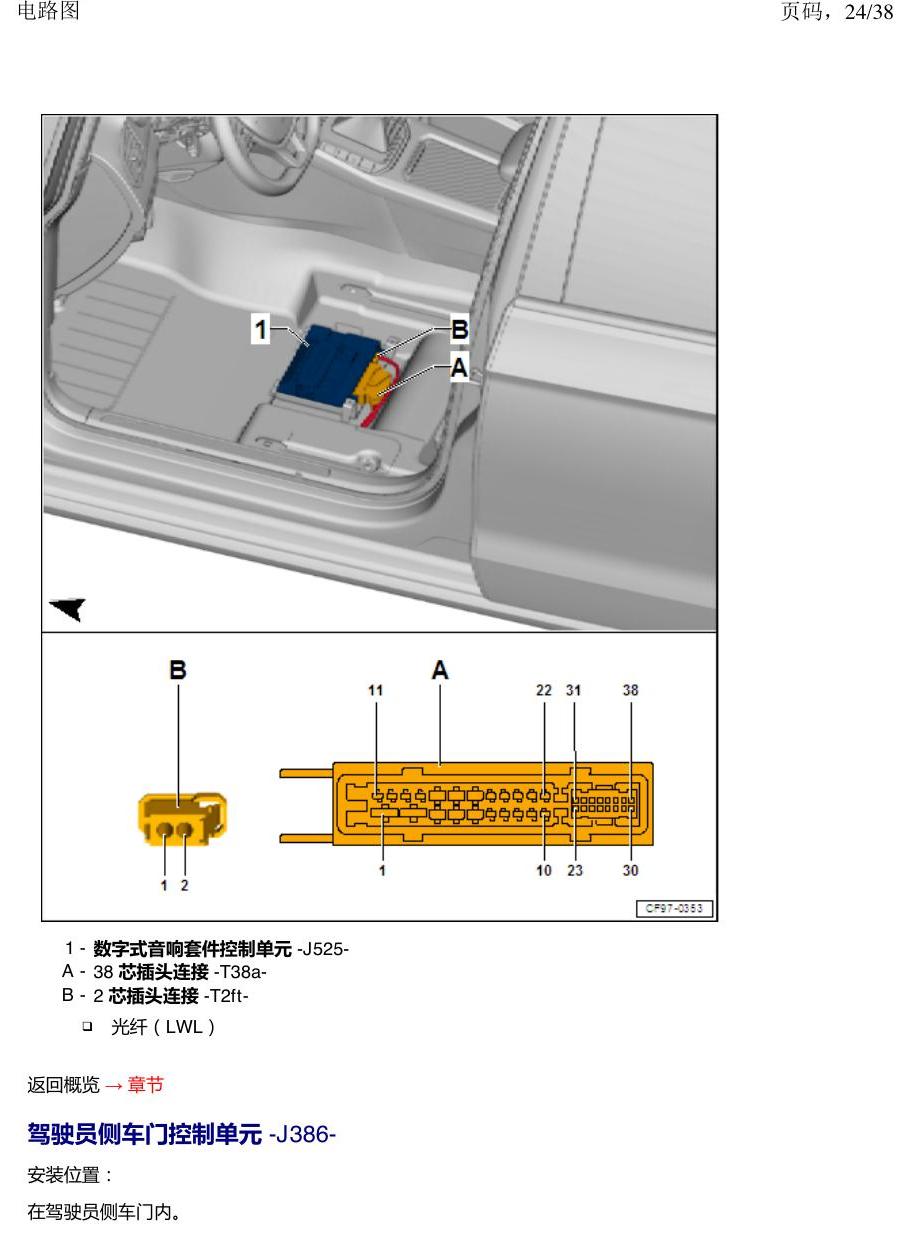

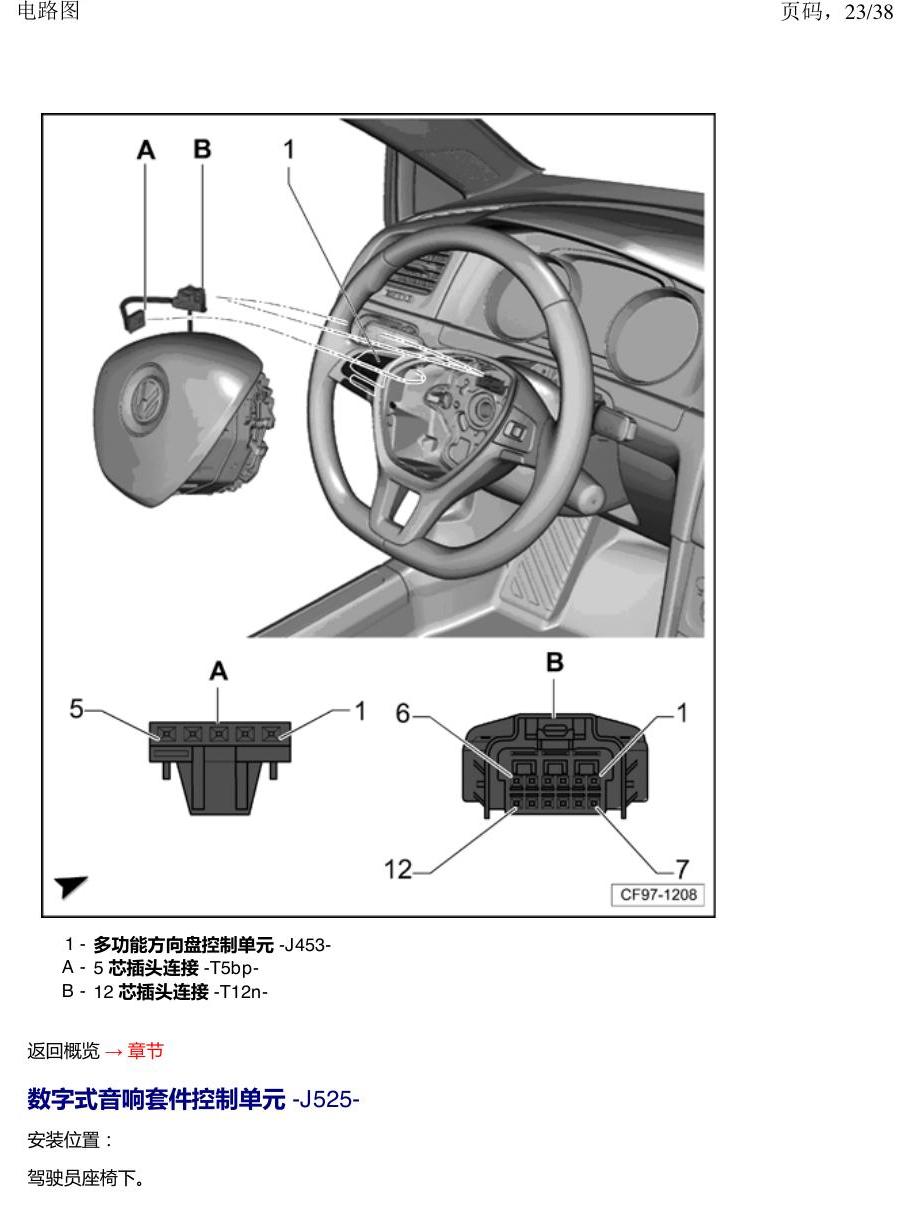

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第24页

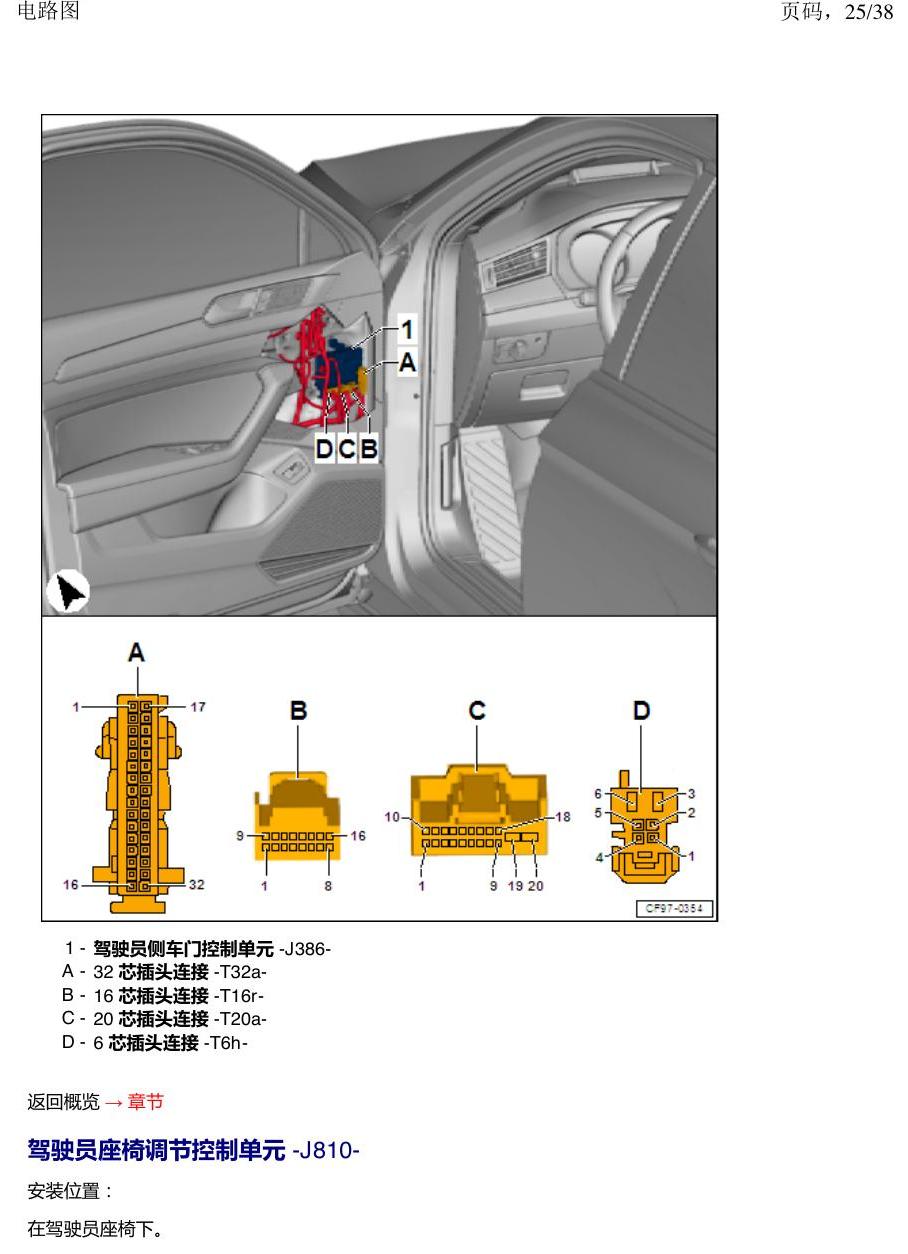

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第25页

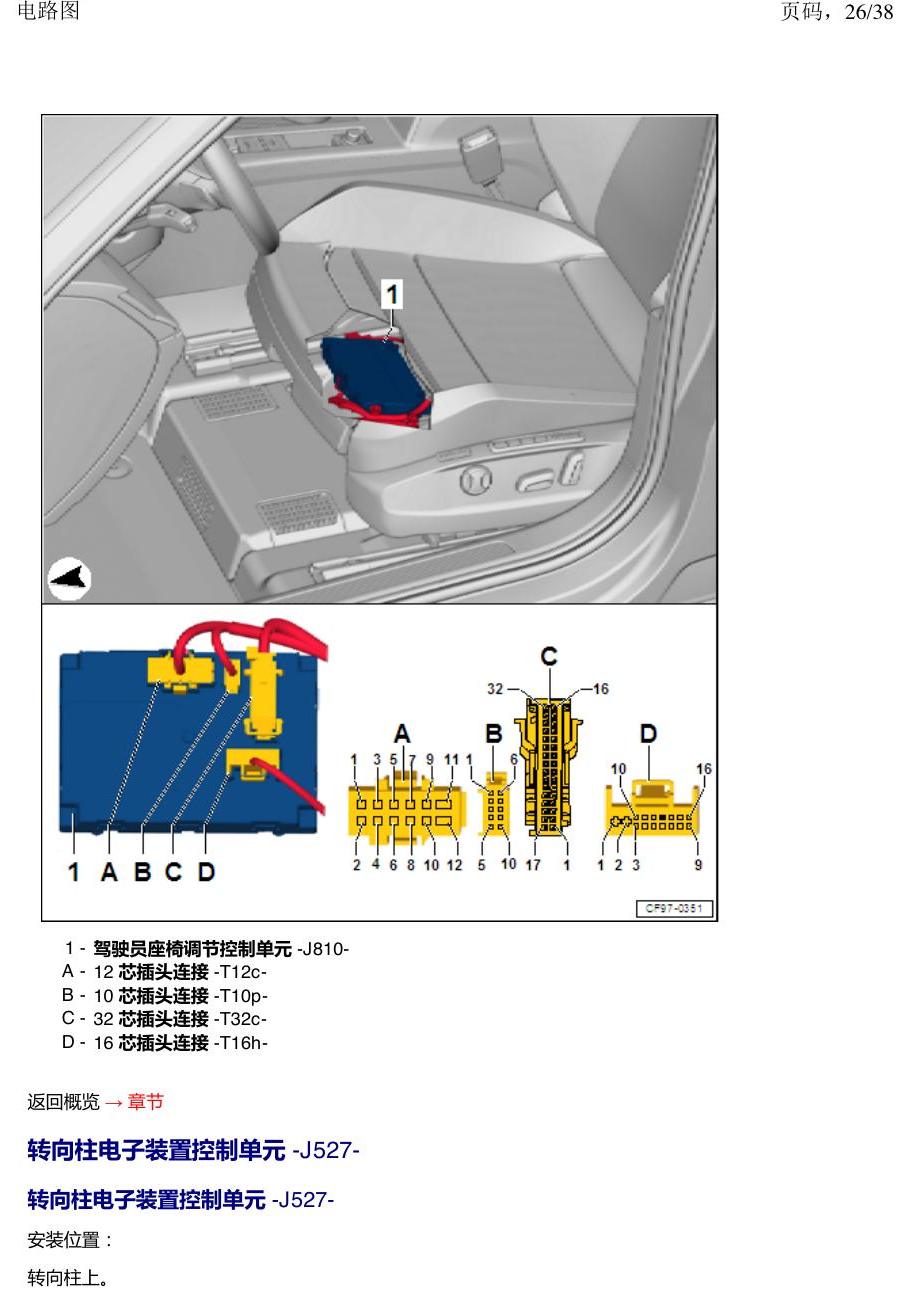

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第26页

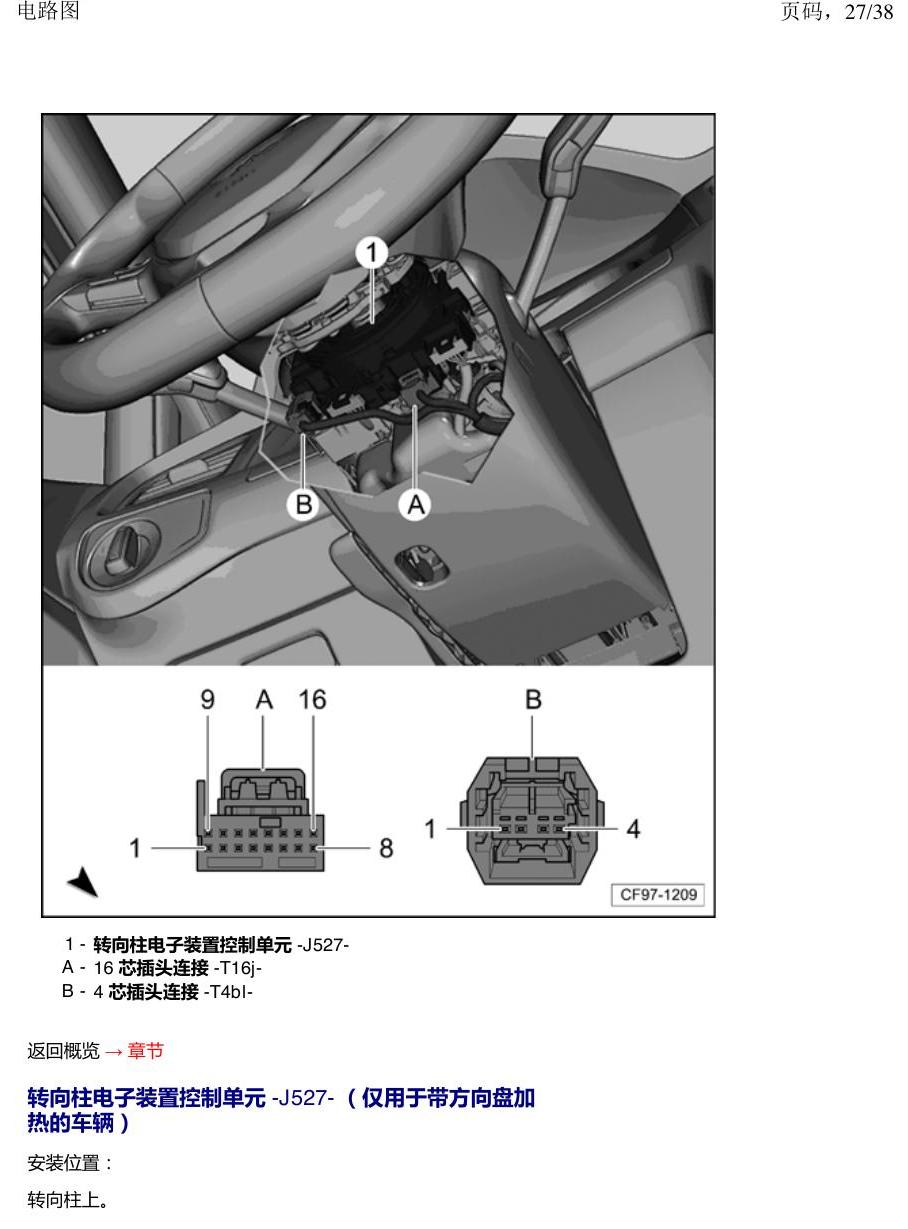

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第27页

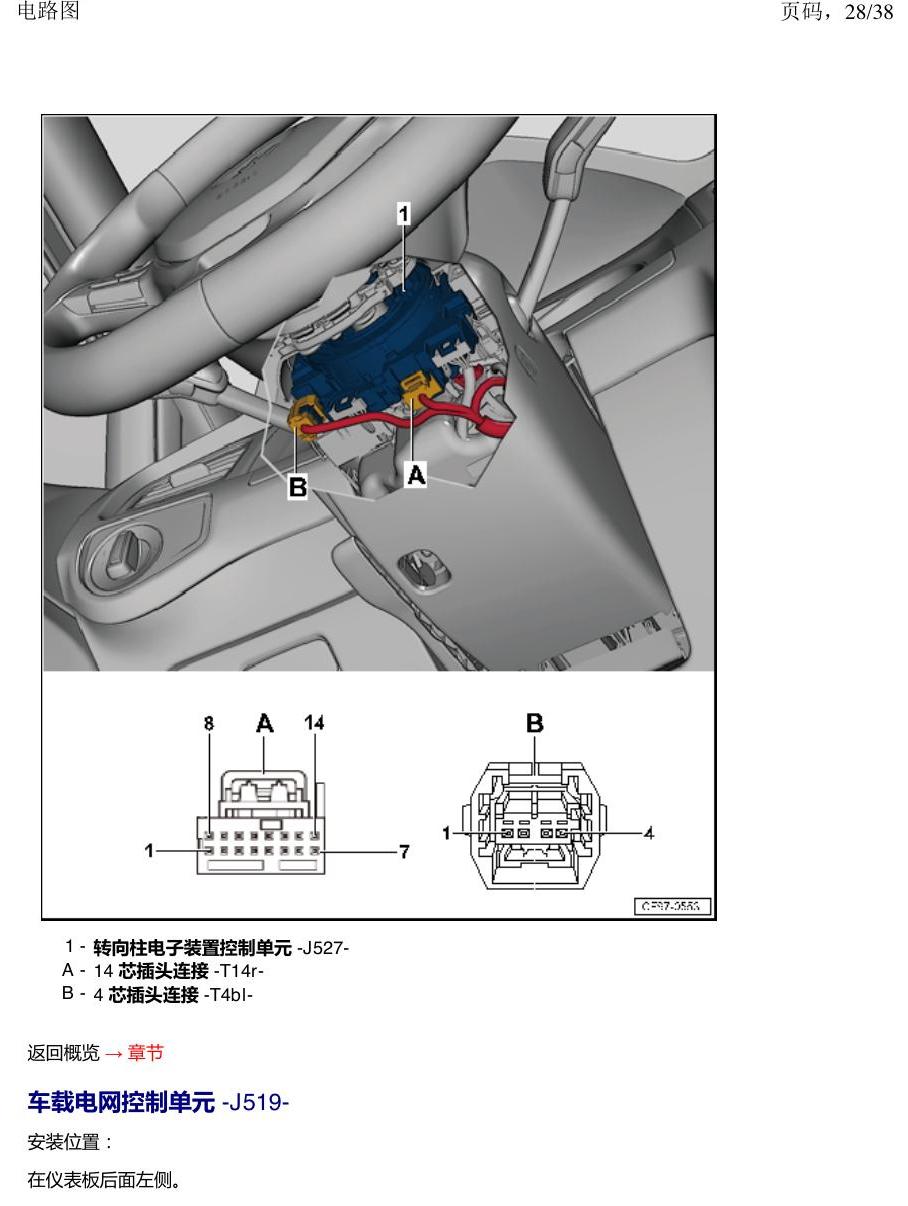

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第28页

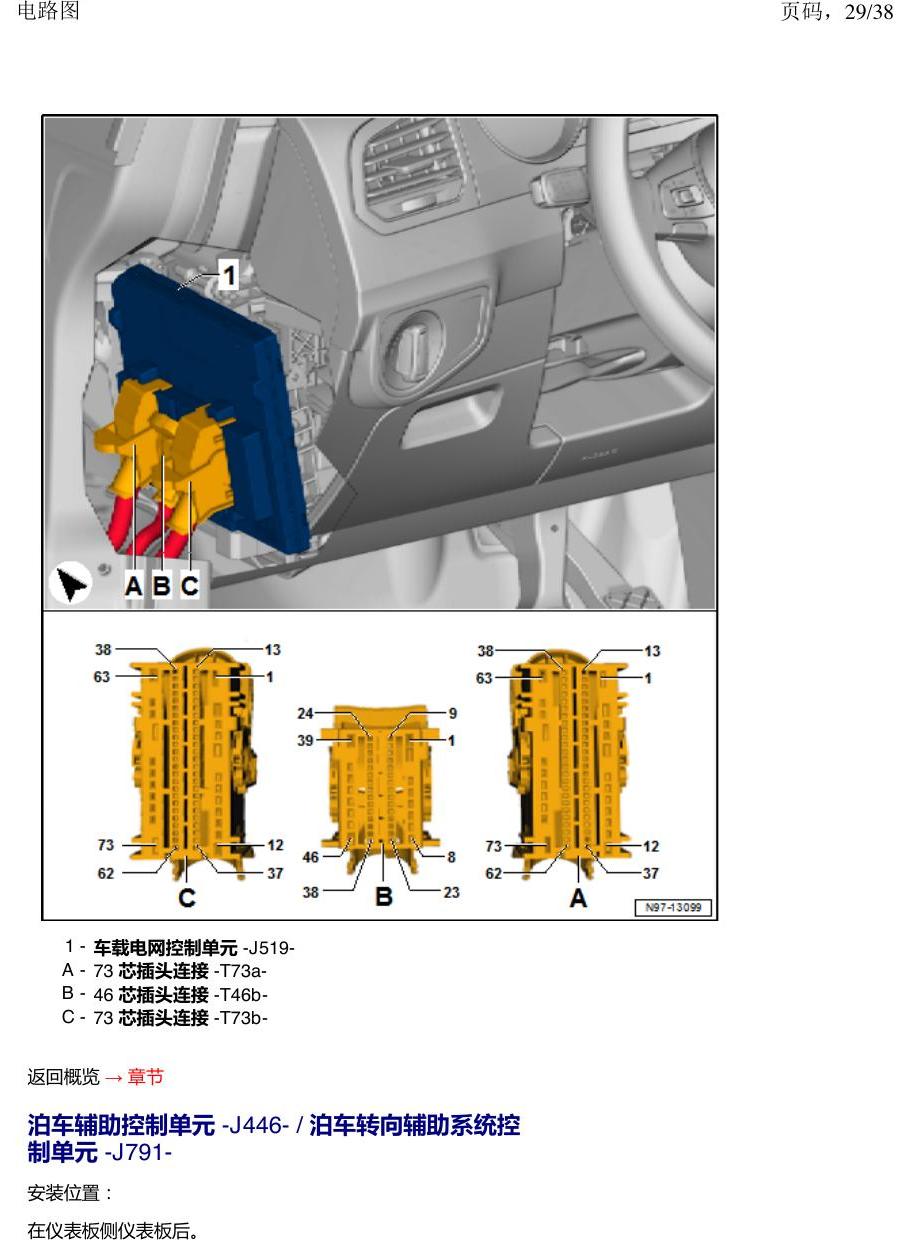

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第29页

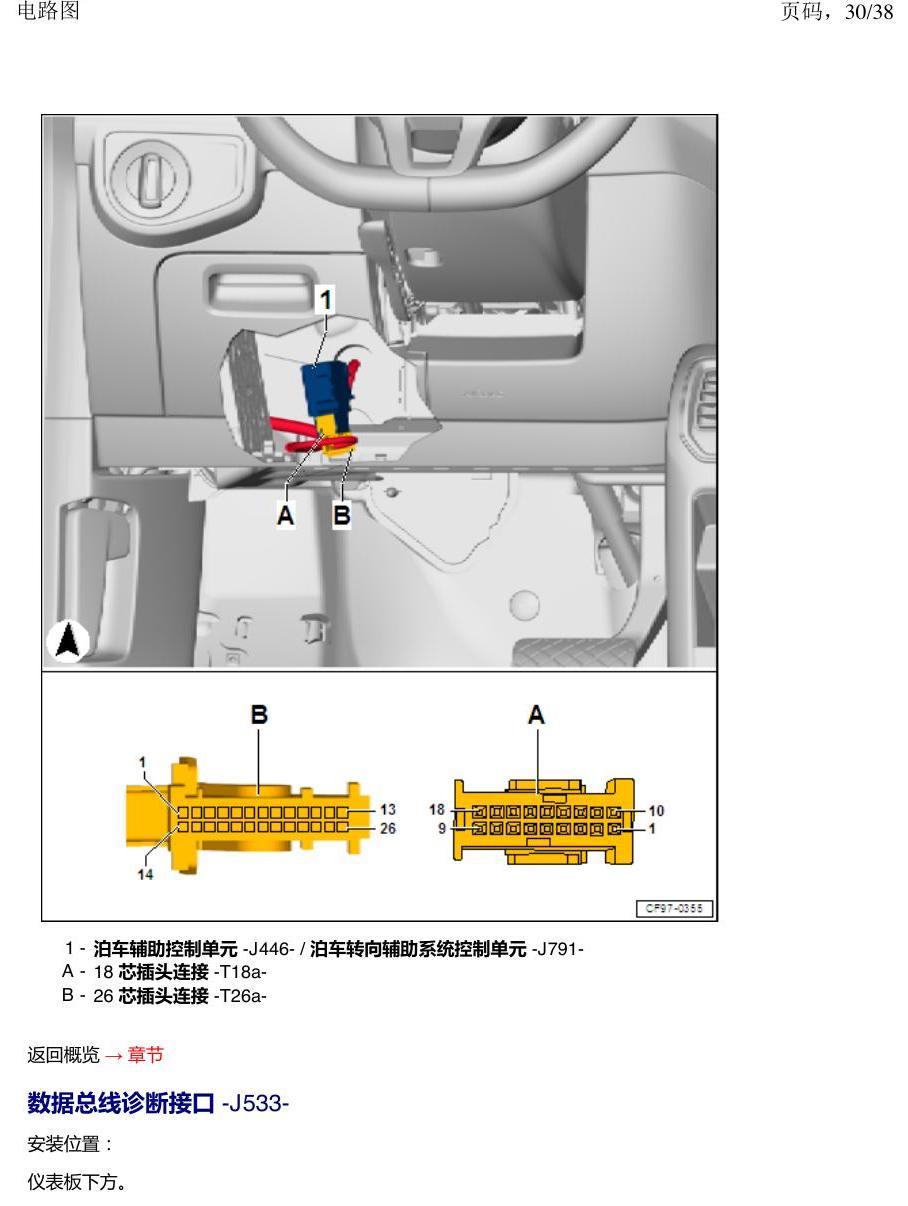

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第30页

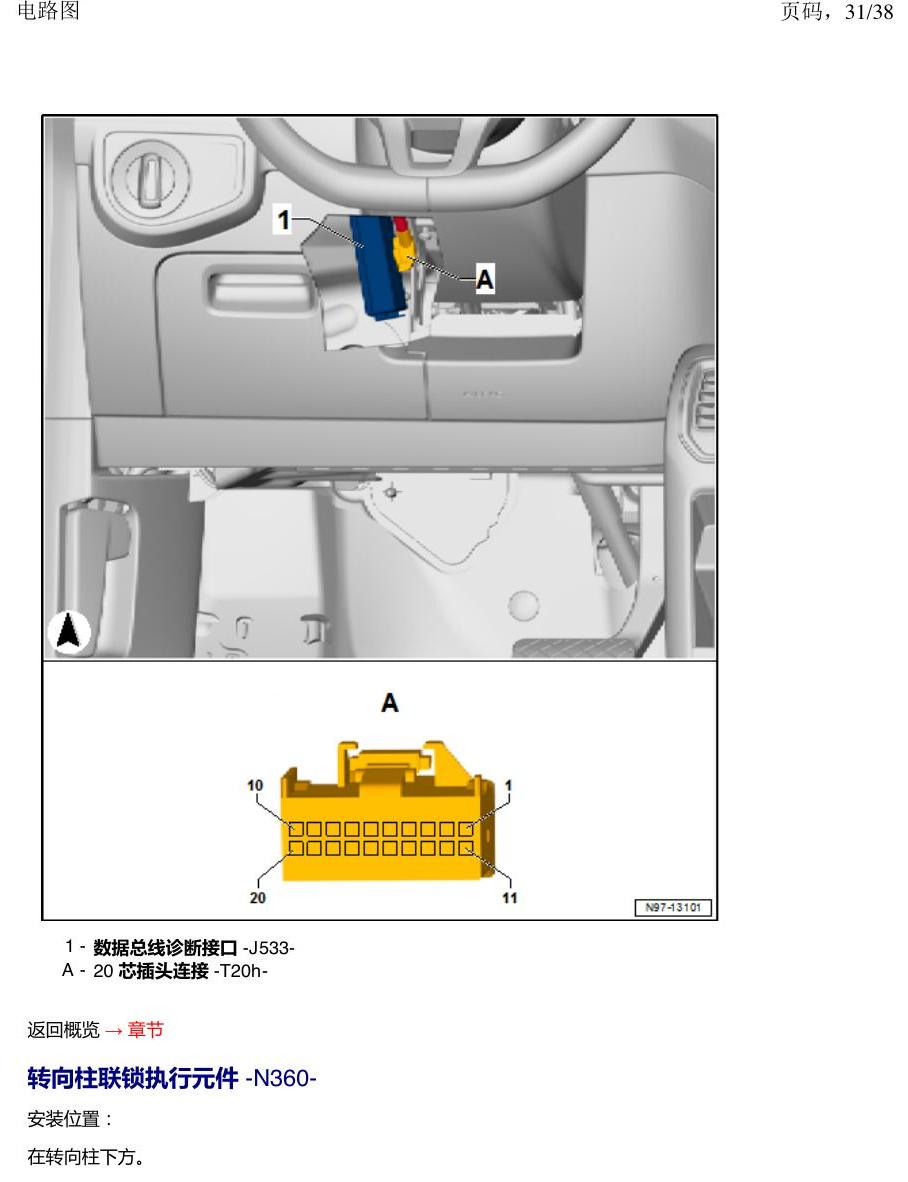

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第31页

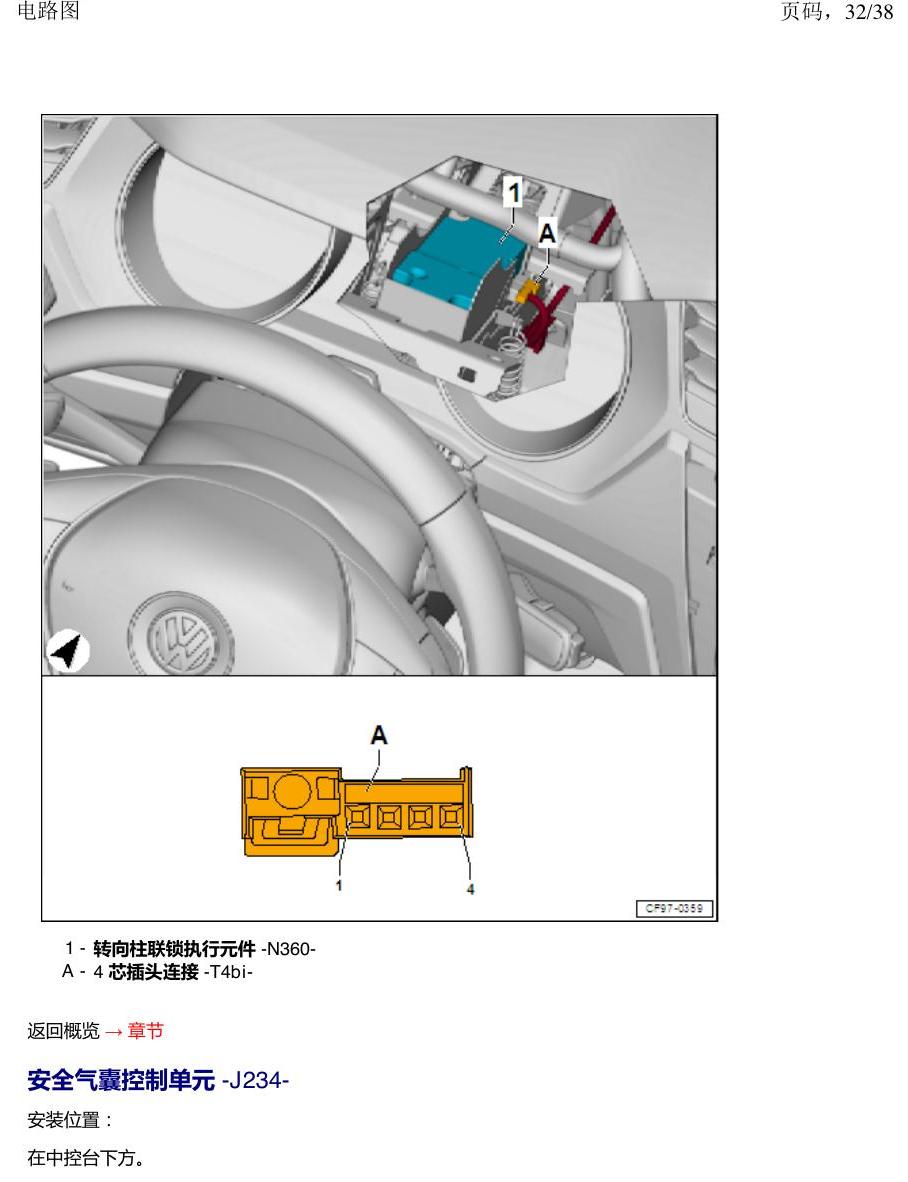

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第32页

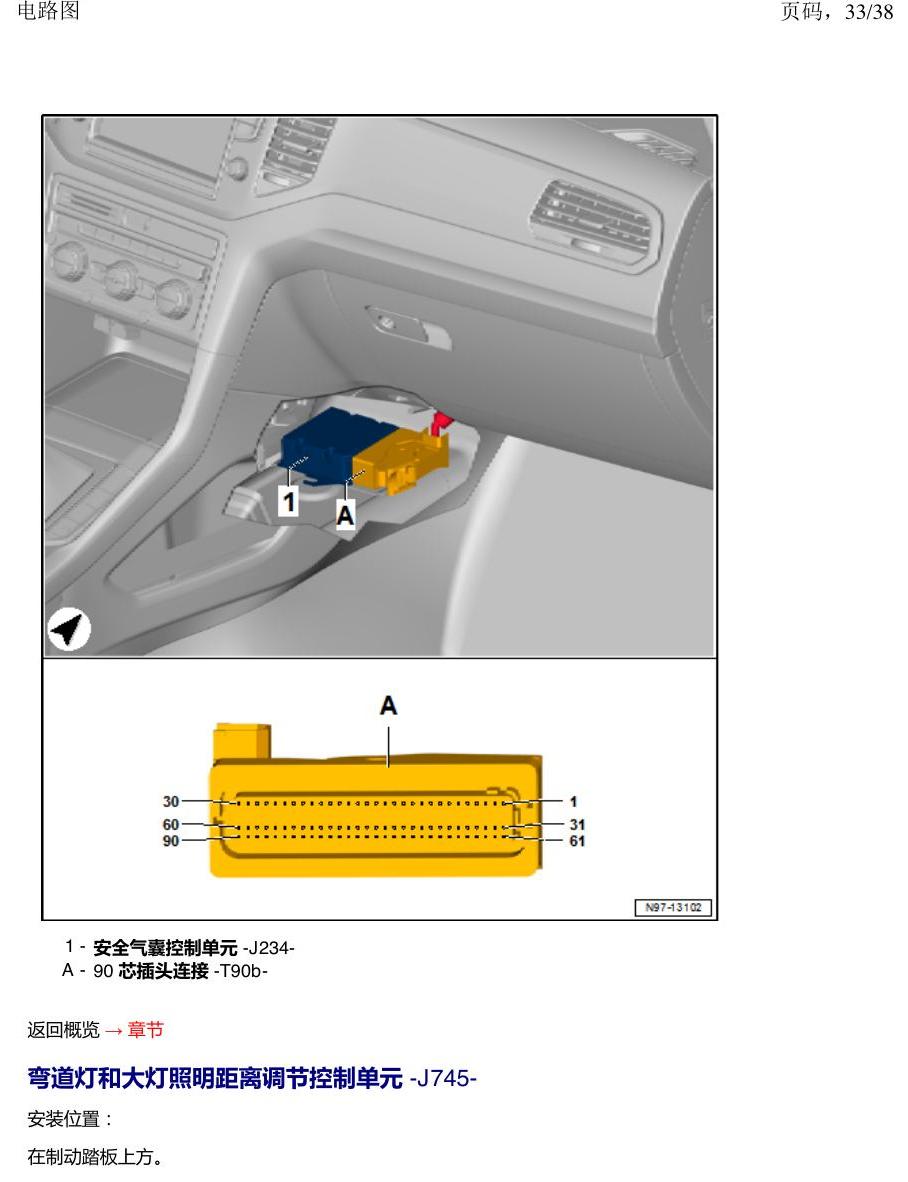

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第33页

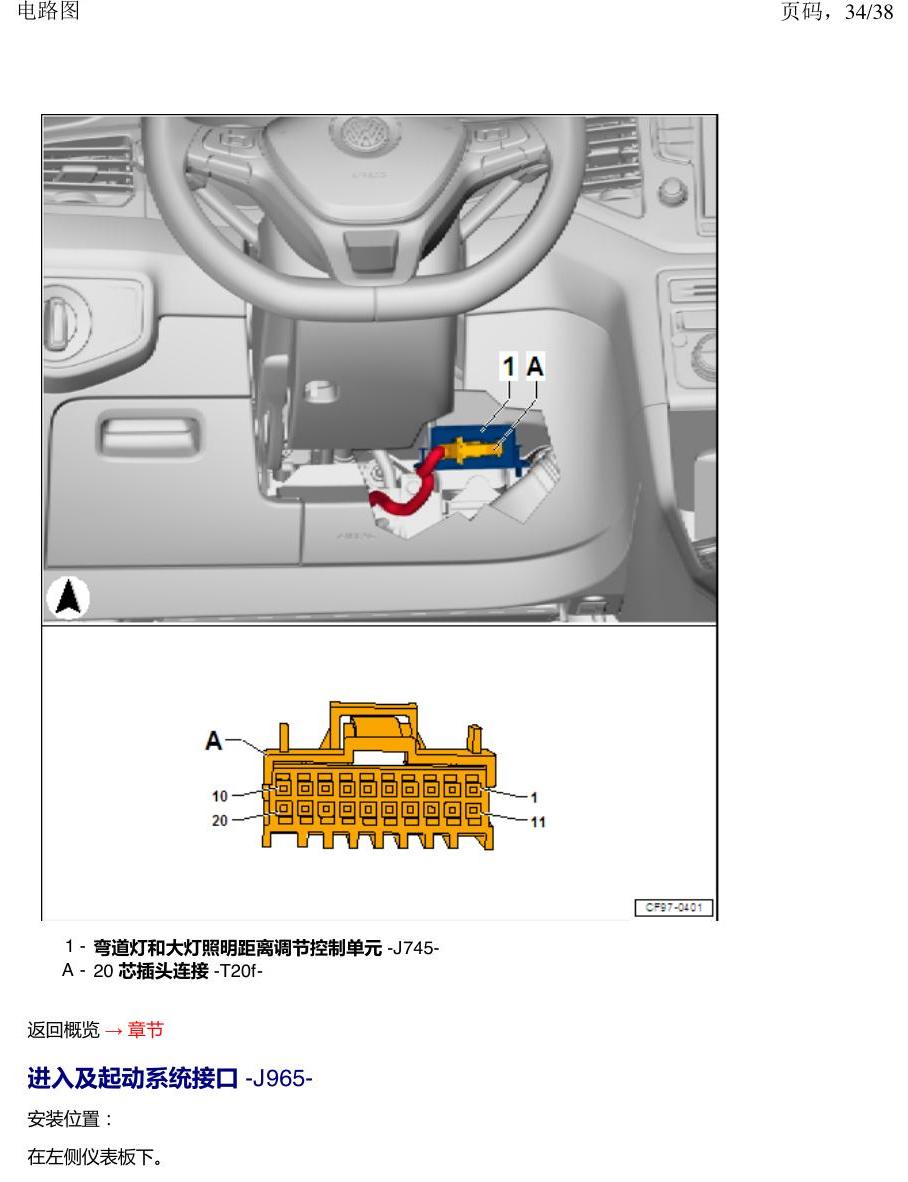

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第34页

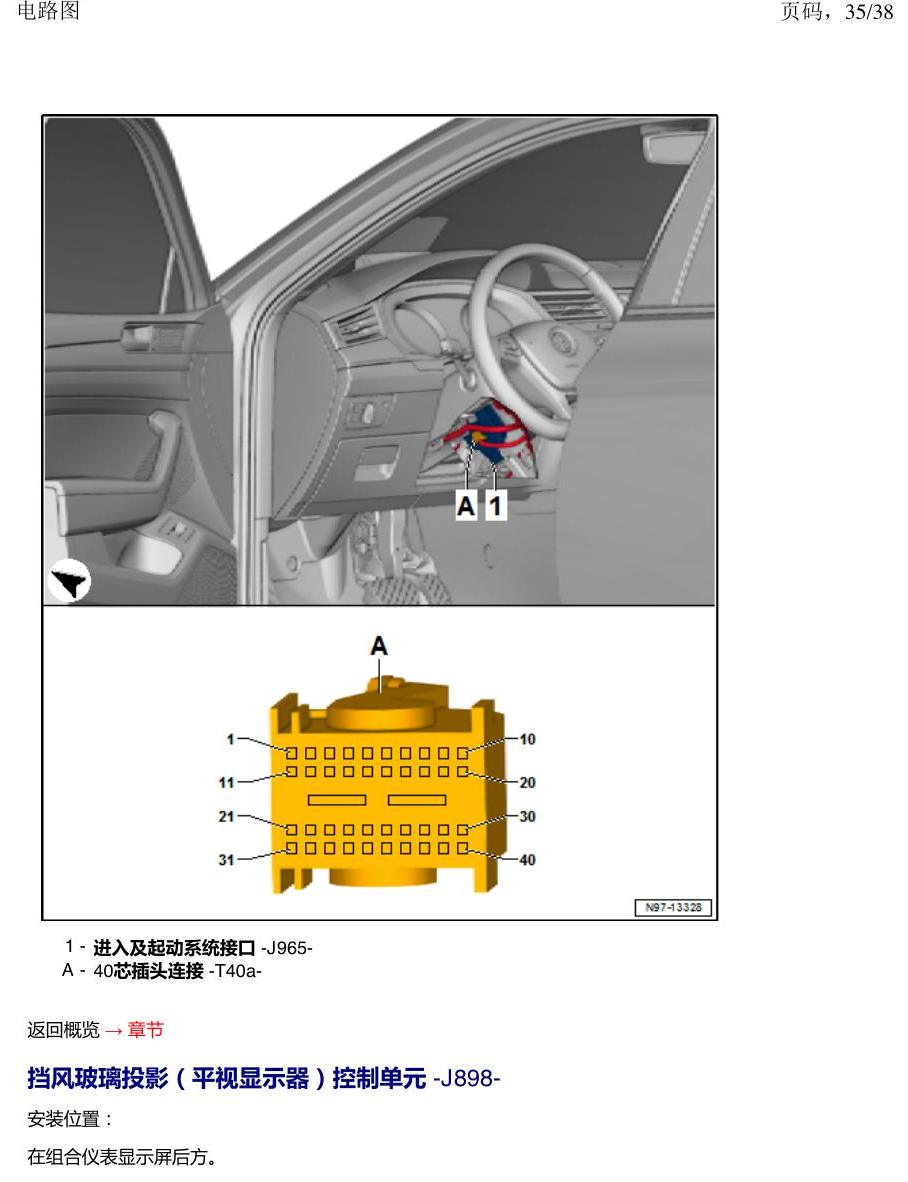

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第35页

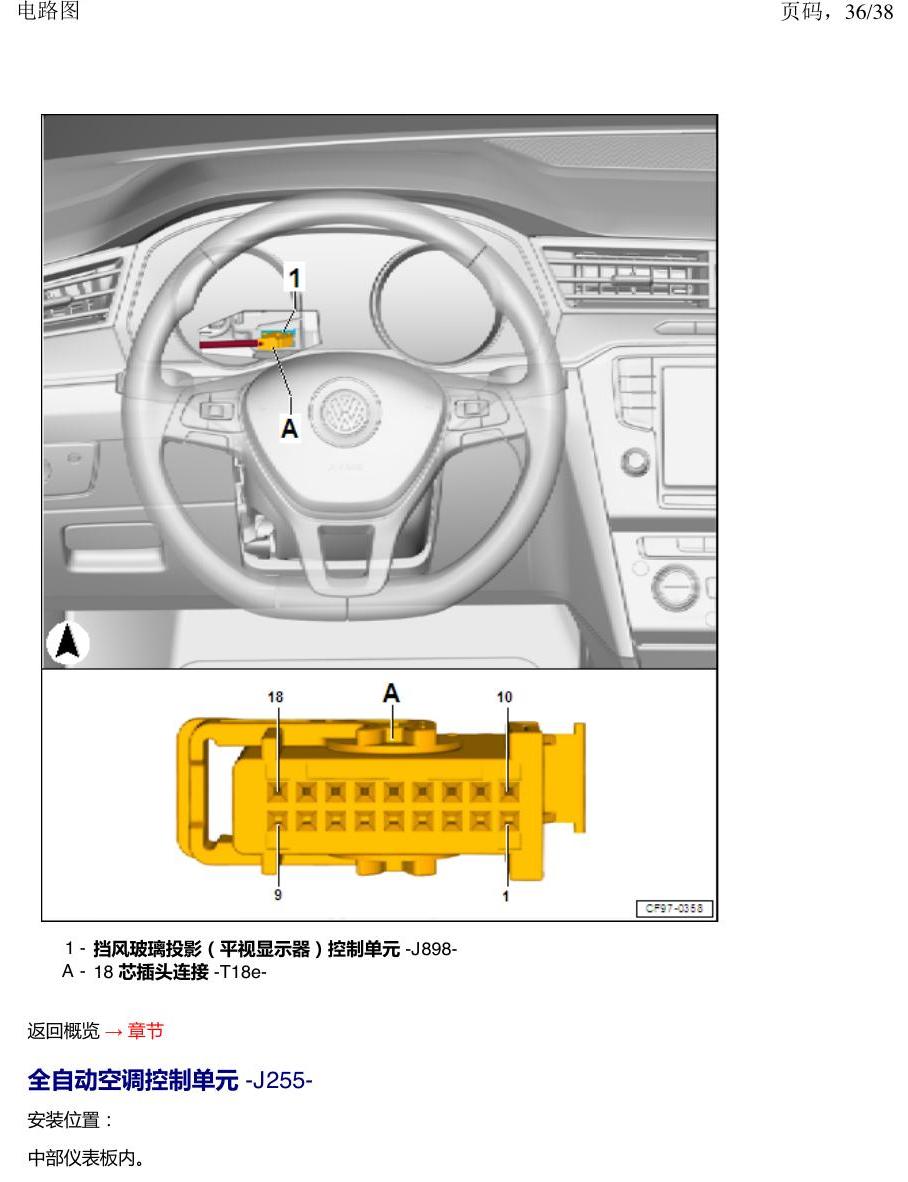

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第36页

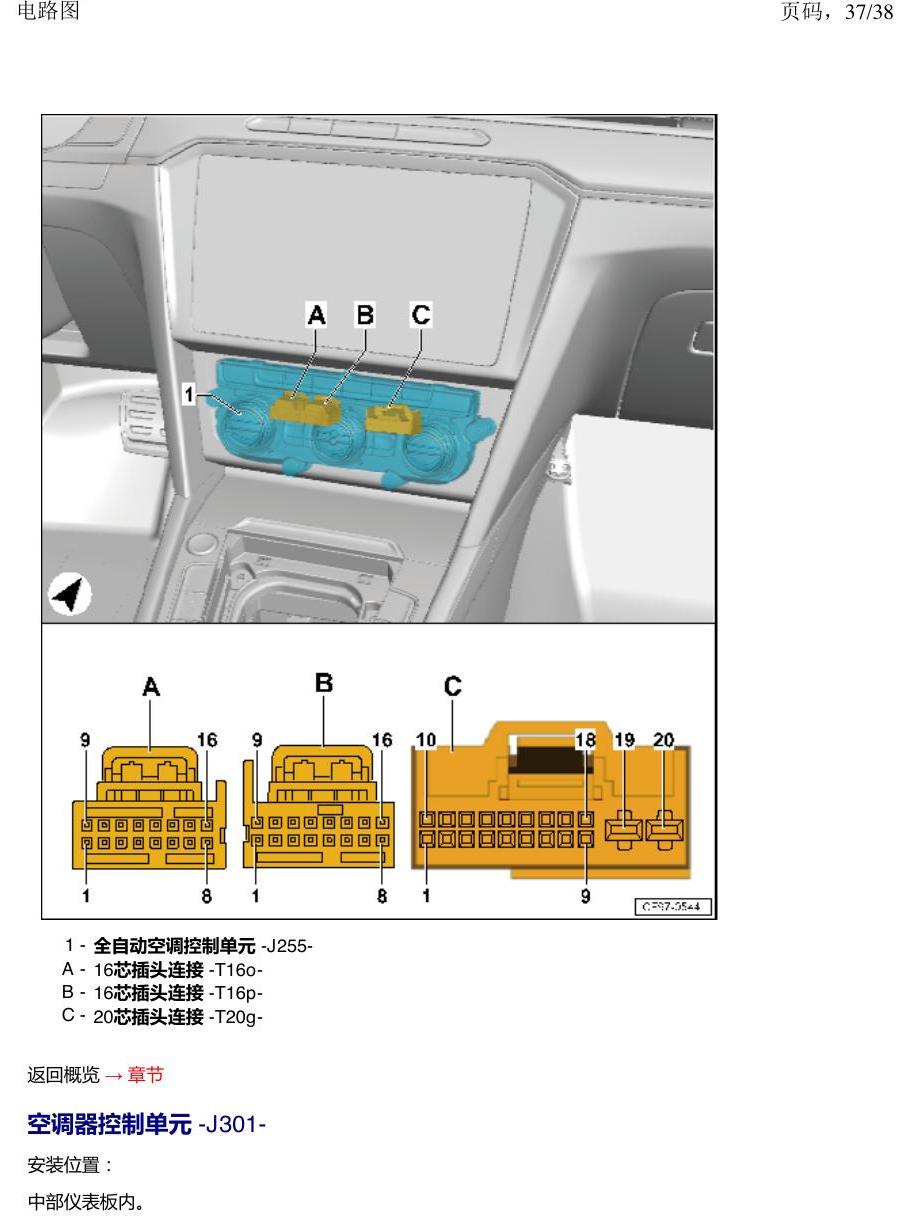

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第37页

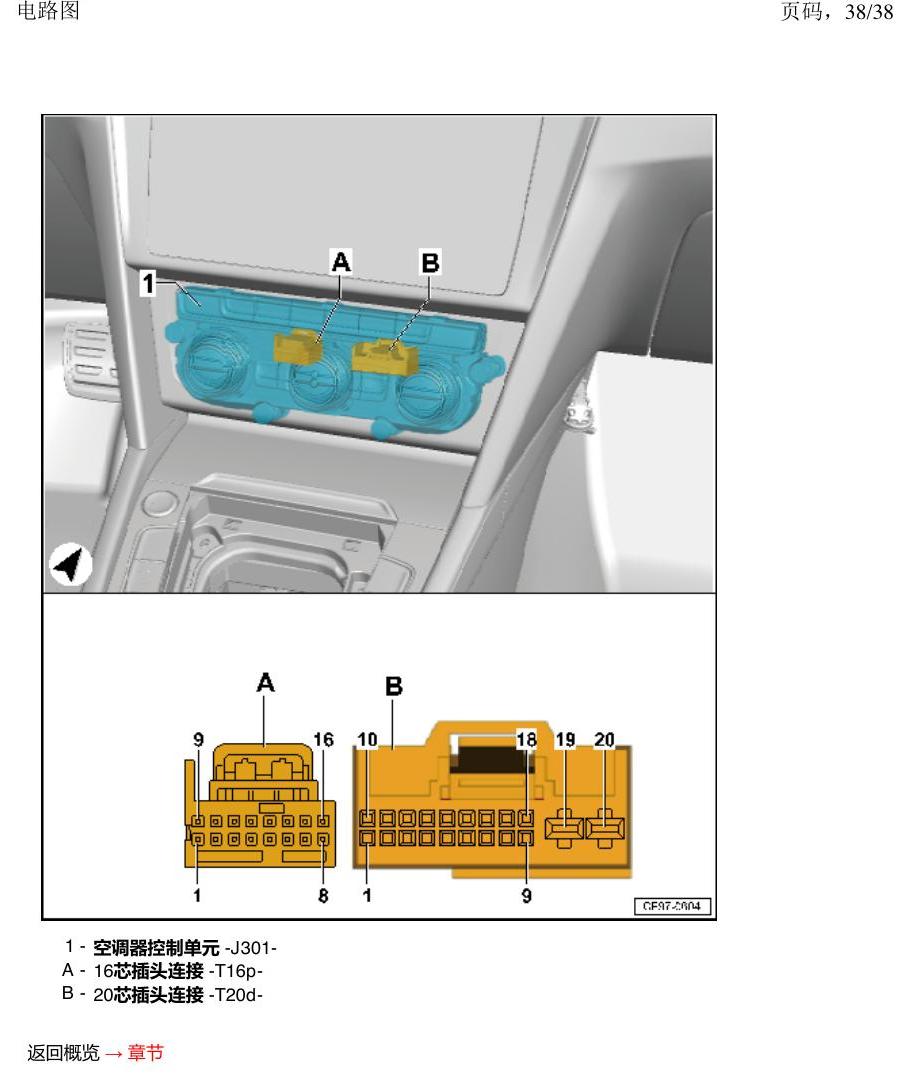

一汽大众探岳汽车中部的控制单元电路图 — 一汽大众探岳汽车中部的控制单元电路图原始资料第38页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
