一汽大众高尔夫嘉旅 舒适便捷系统 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

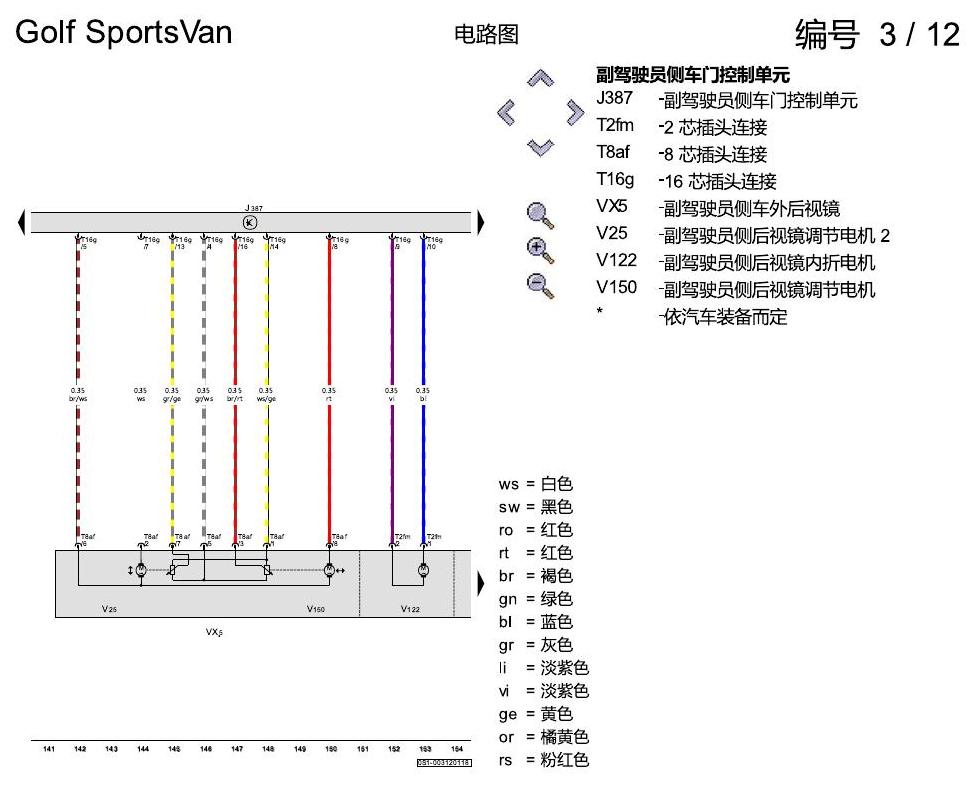

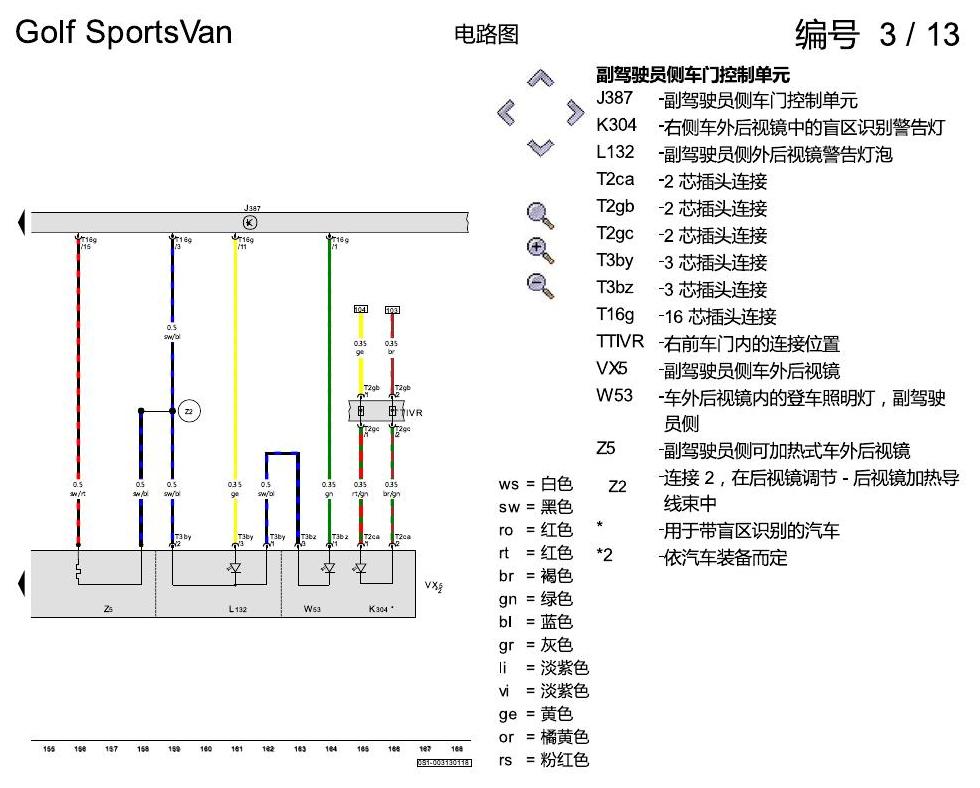

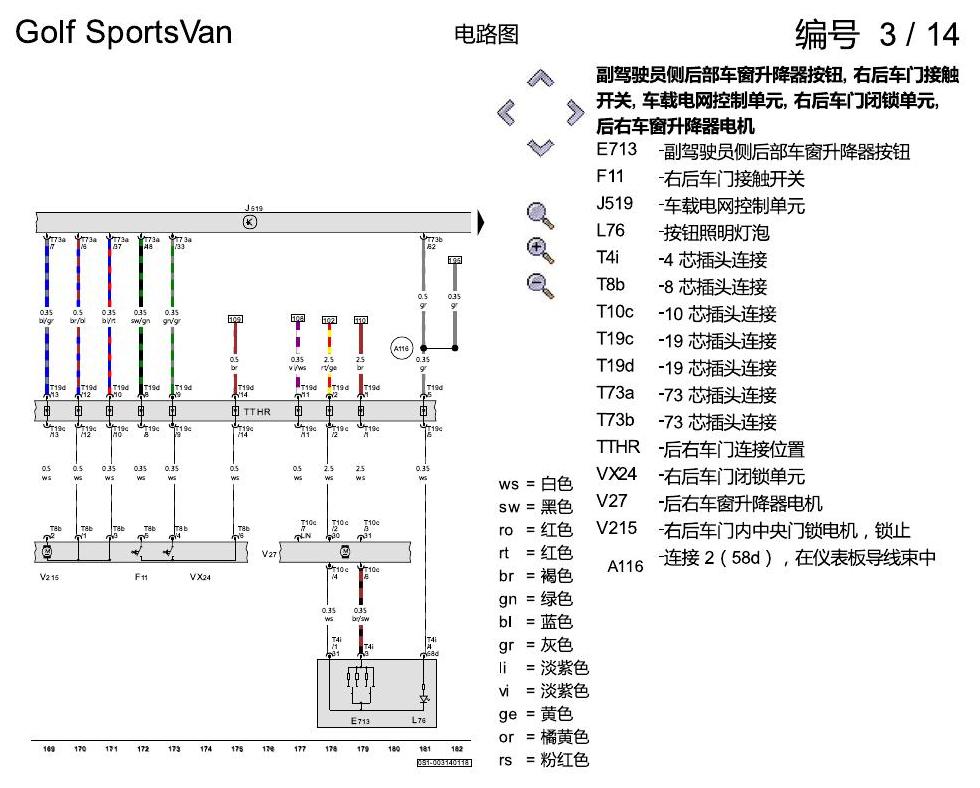

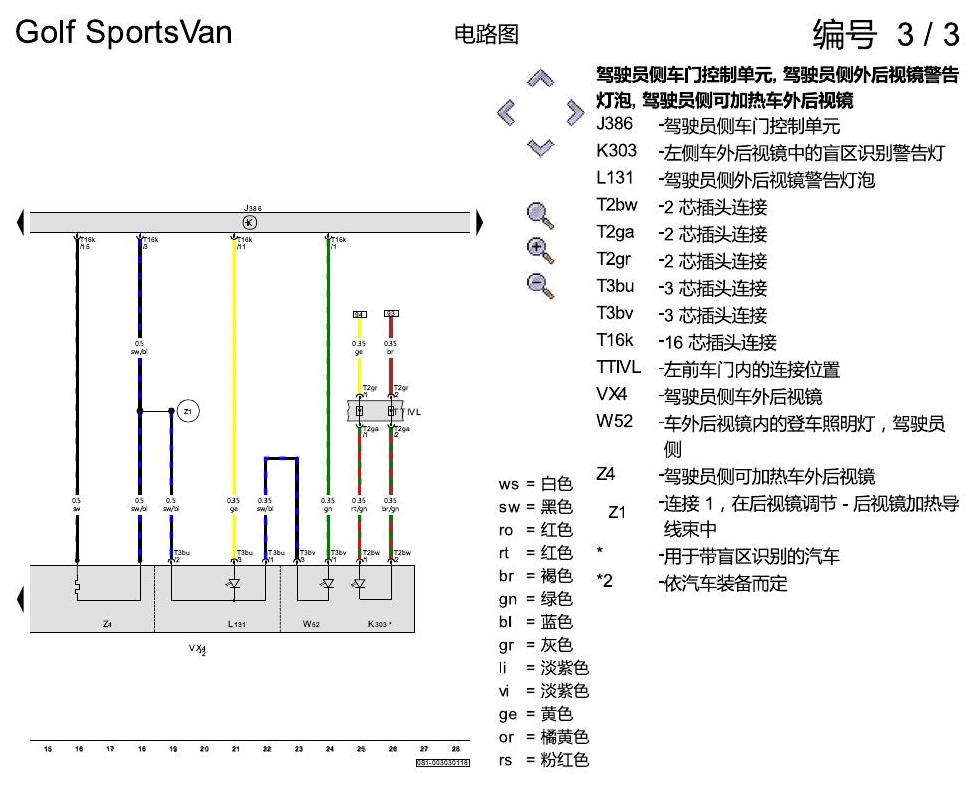

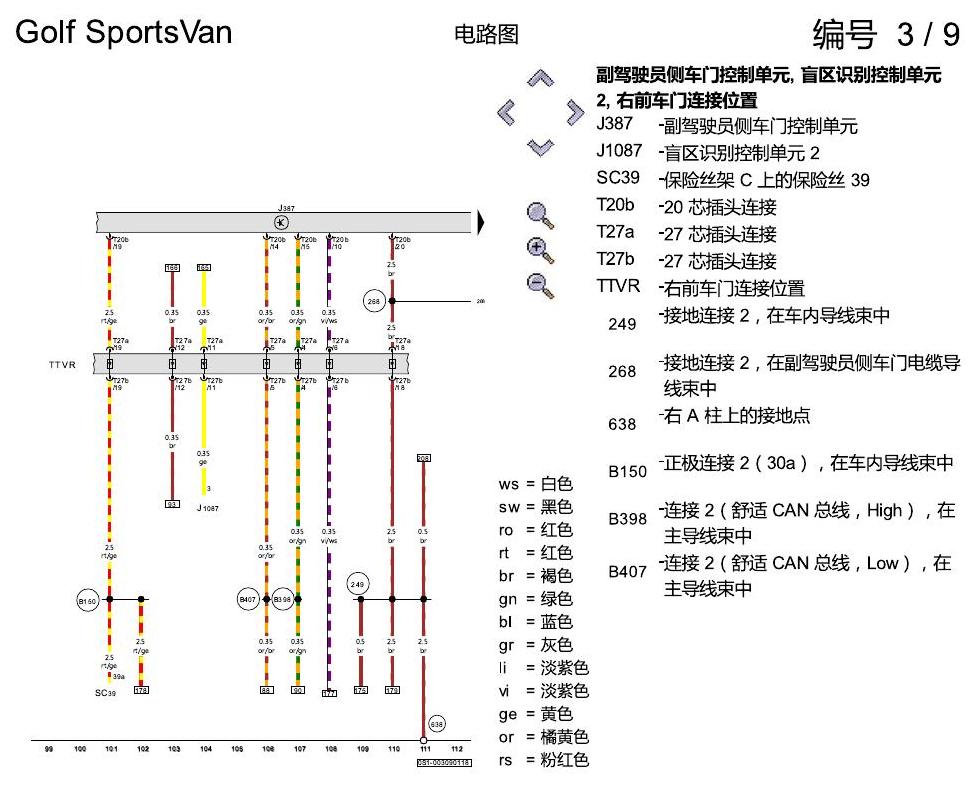

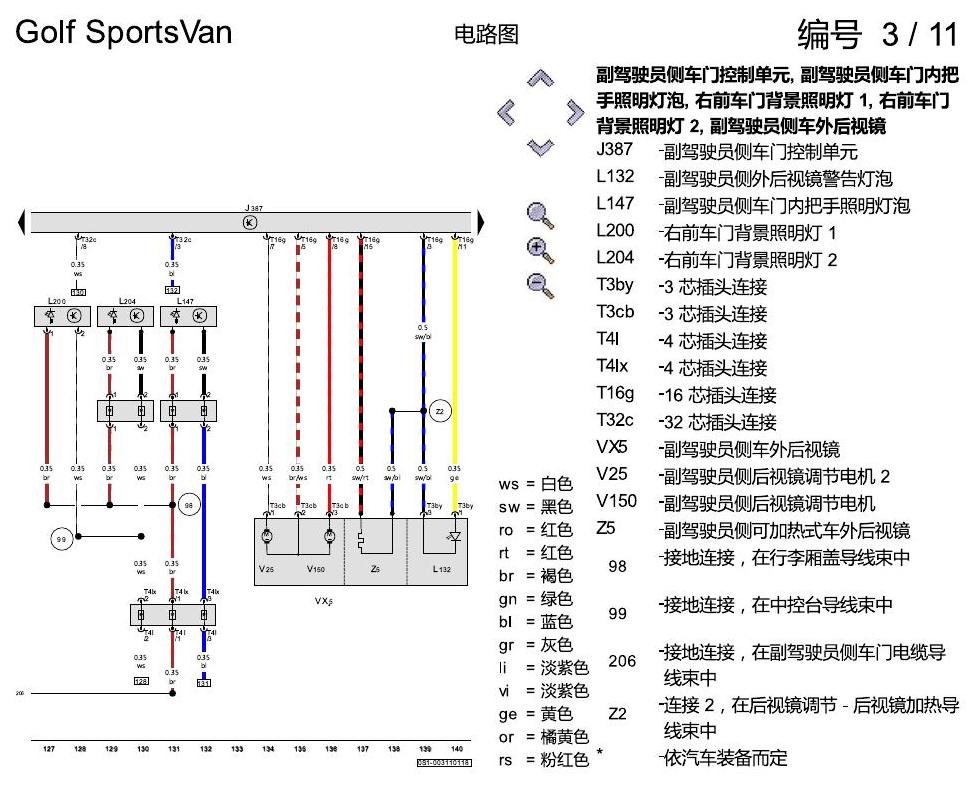

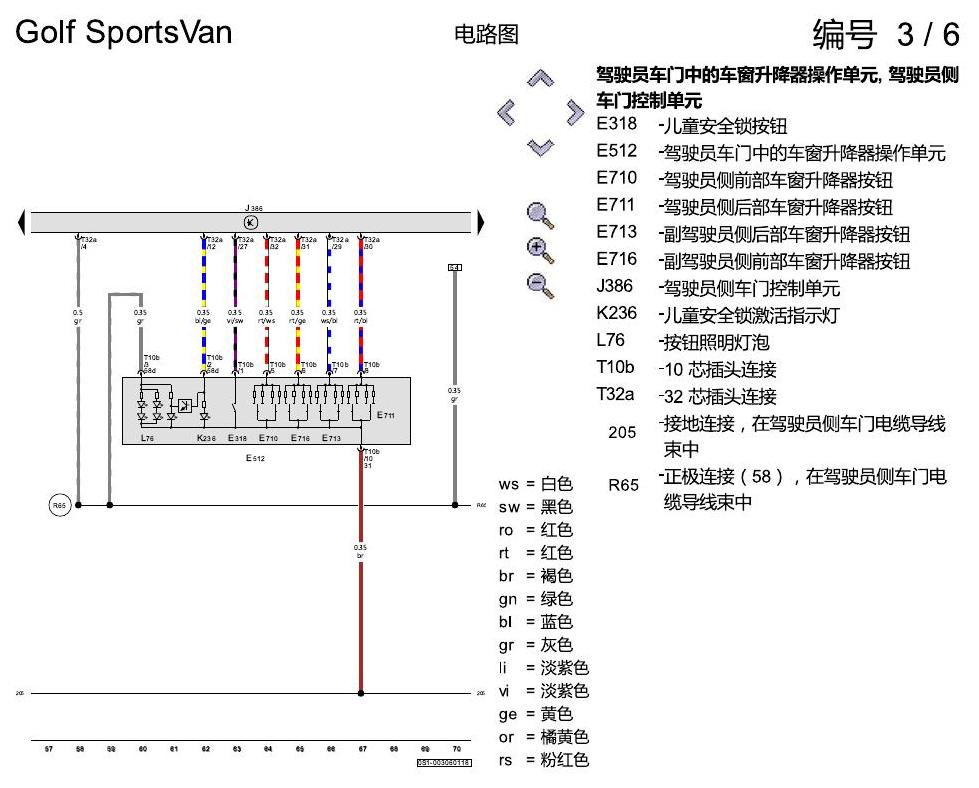

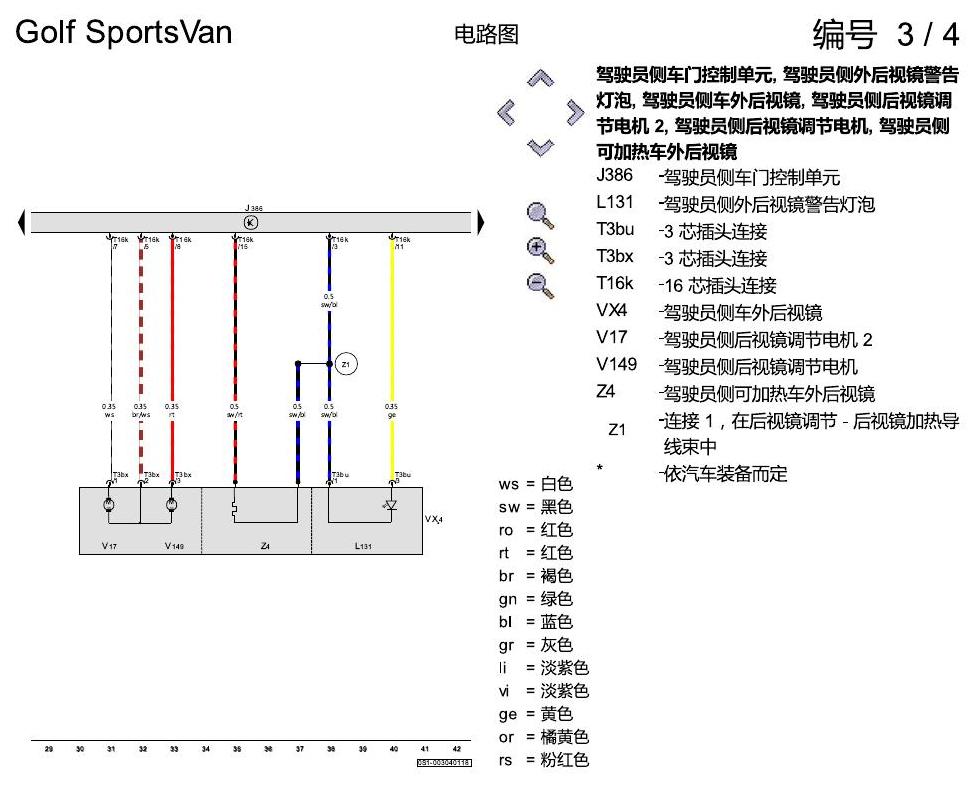

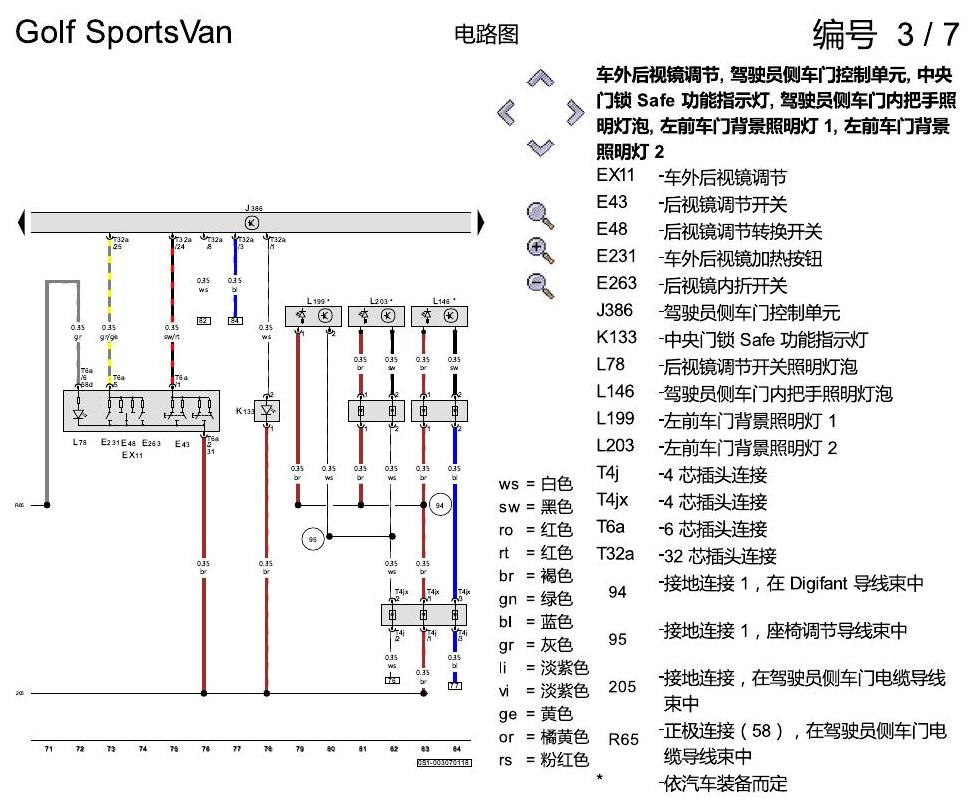

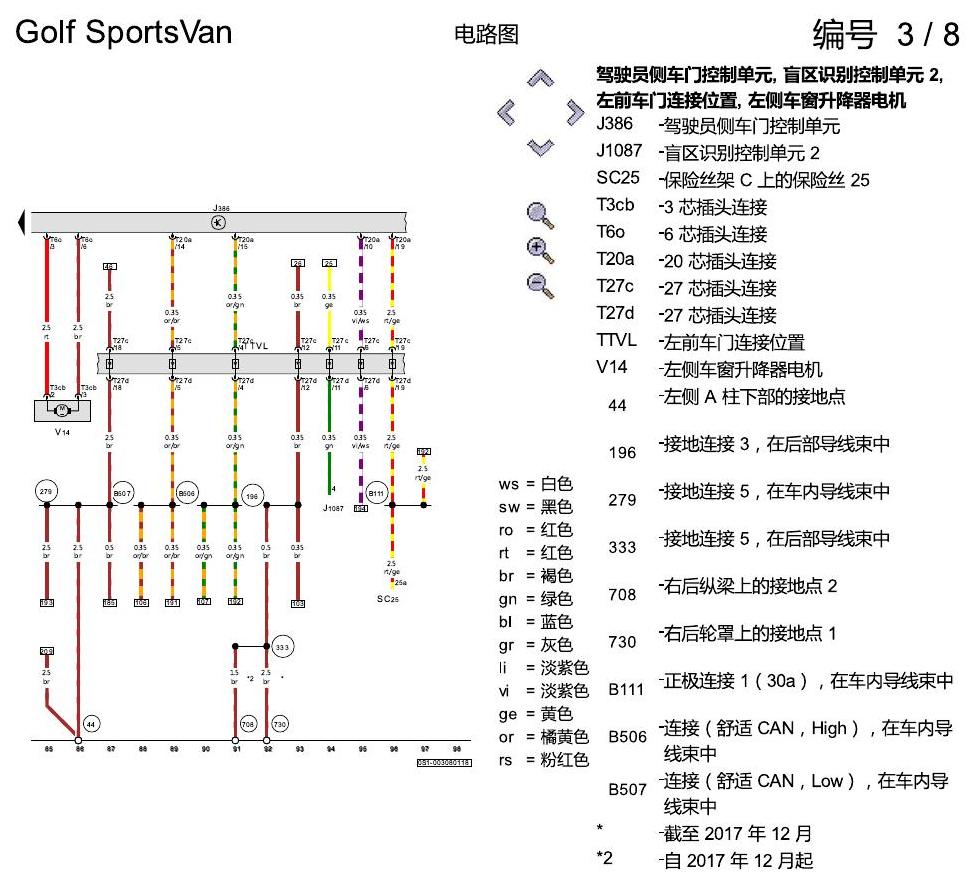

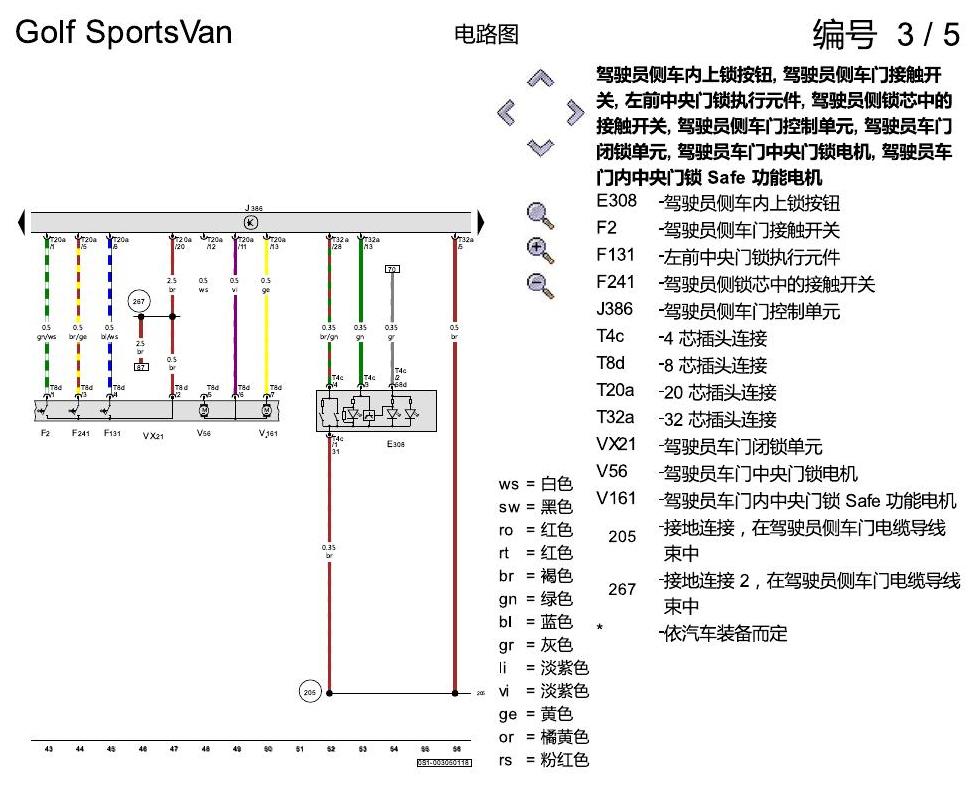

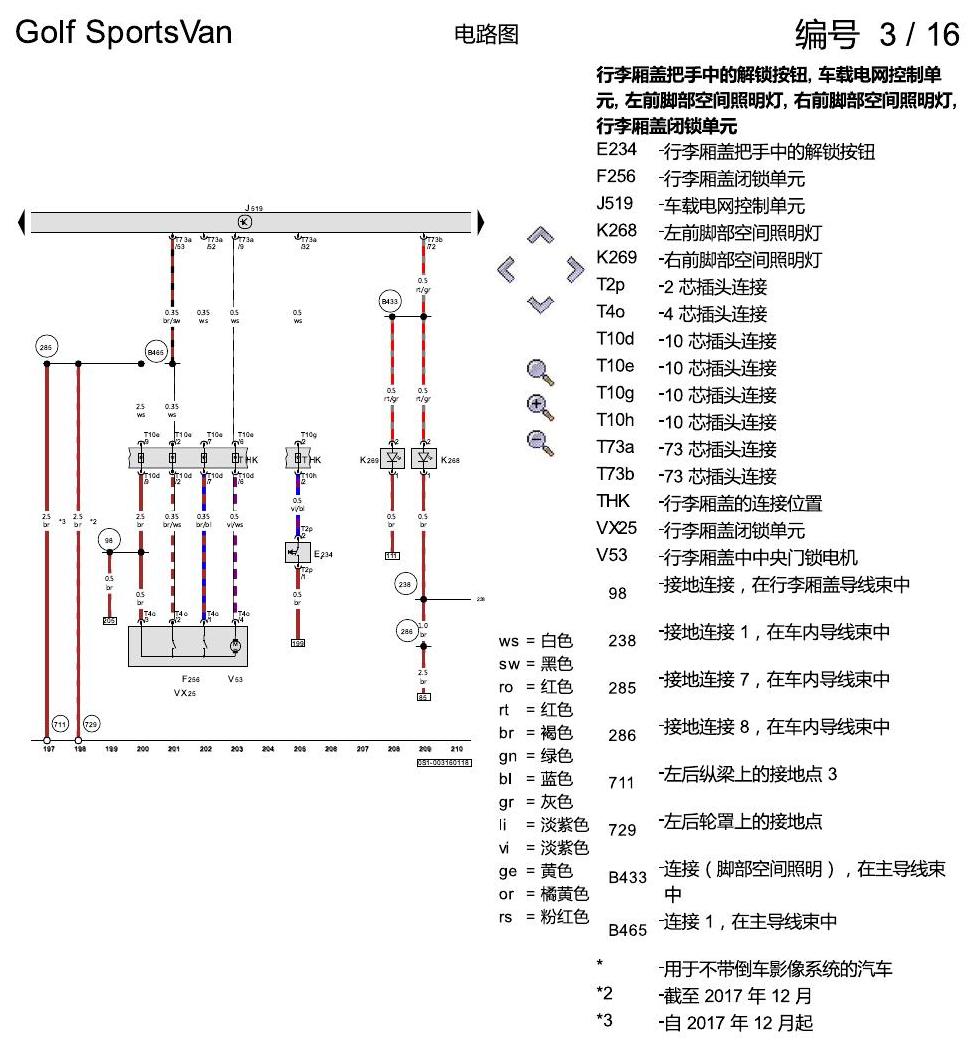

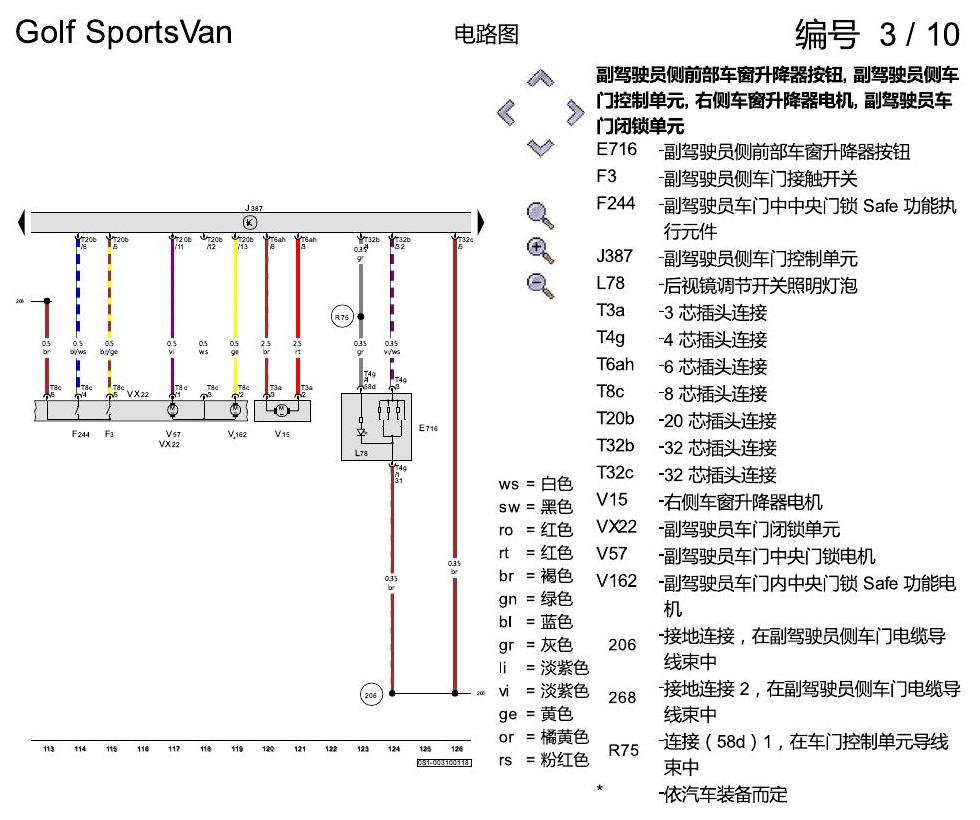

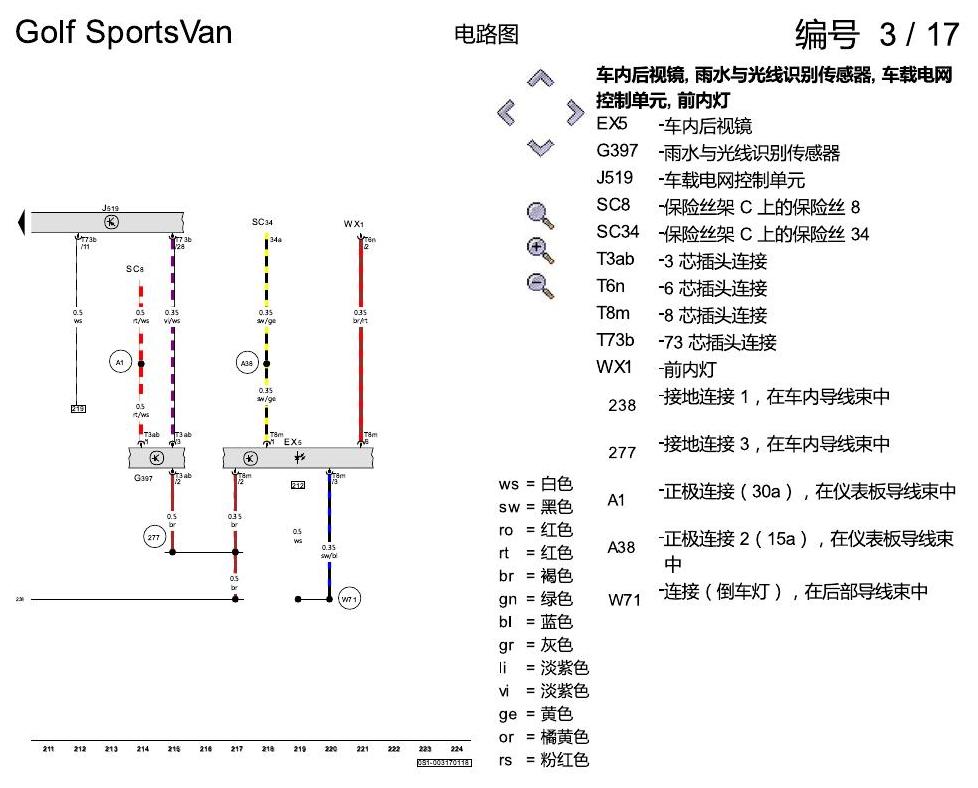

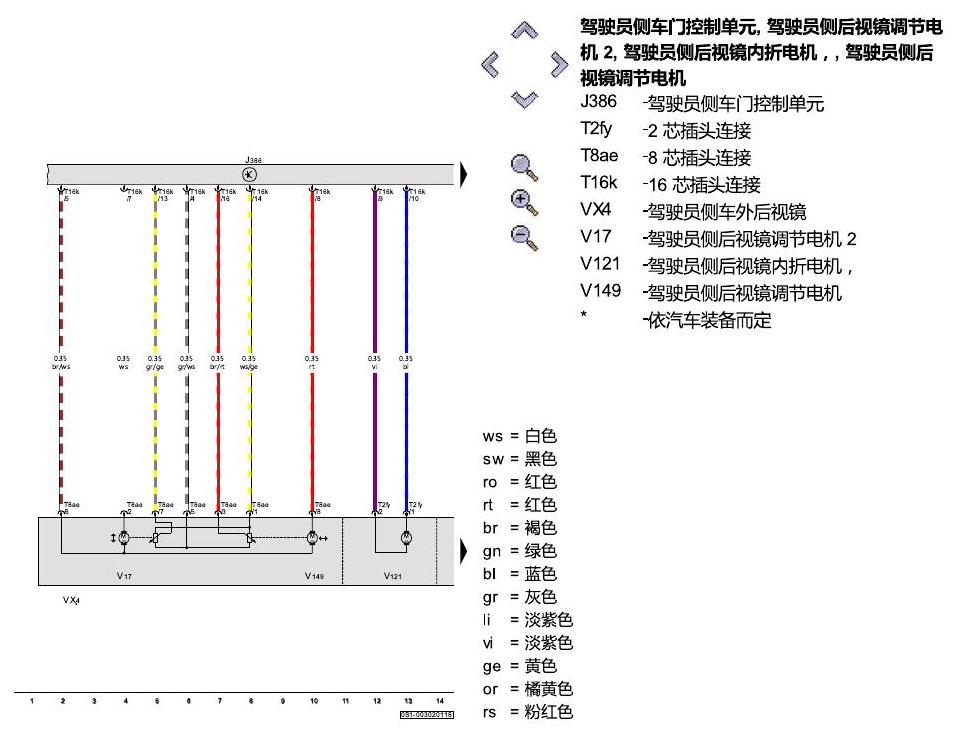

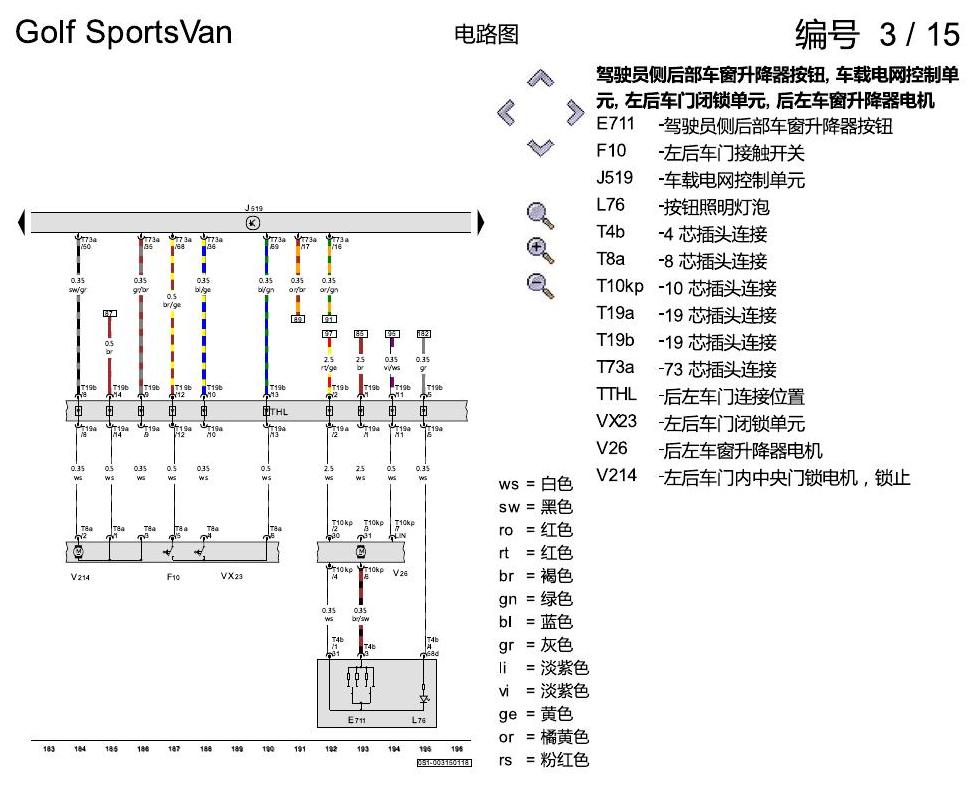

下方为原始资料图，共 17 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪Q3L 电路图 增强版 MMI 导航系统, (I8T), 自 2018 年 6 月起 电路图
奥迪Q3L 电路图 增强版 MMI 导航系统, (I8T), 自 2018 年 6 月起 电路图资料。
奥迪Q3L 电路图 自适应底盘调节系统 DCC, (2H4), 自 2018 年 6 月起 电路图
奥迪Q3L 电路图 自适应底盘调节系统 DCC, (2H4), 自 2018 年 6 月起 电路图资料。
奥迪Q3L 安装位置：汽车中部 电路图
奥迪Q3L 安装位置：汽车中部 电路图资料。
奥迪Q8 电路图 自动车距控制, (8T4),(8T5), 自 2019 年 5 月起 电路图
奥迪Q8 电路图 自动车距控制, (8T4),(8T5), 自 2019 年 5 月起 电路图资料。
奥迪Q3L 电路图 辅助系统, (6K2),(6K4),(QK1),(QK2), 自 2018 年 6 月起 电路图
奥迪Q3L 电路图 辅助系统, (6K2),(6K4),(QK1),(QK2), 自 2018 年 6 月起 电路图资料。
斯柯达野帝 安全气囊系统 电路图
斯柯达野帝 安全气囊系统 电路图资料。
