上海大众T-Cross 发动机舱内的保险丝 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

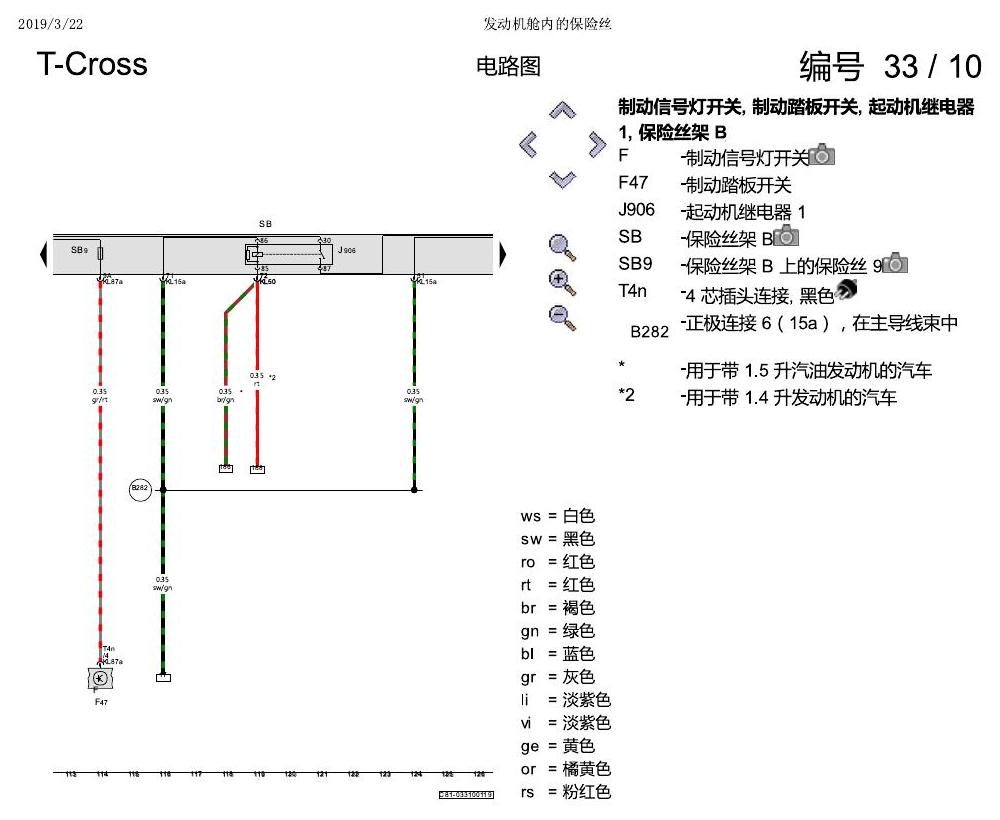

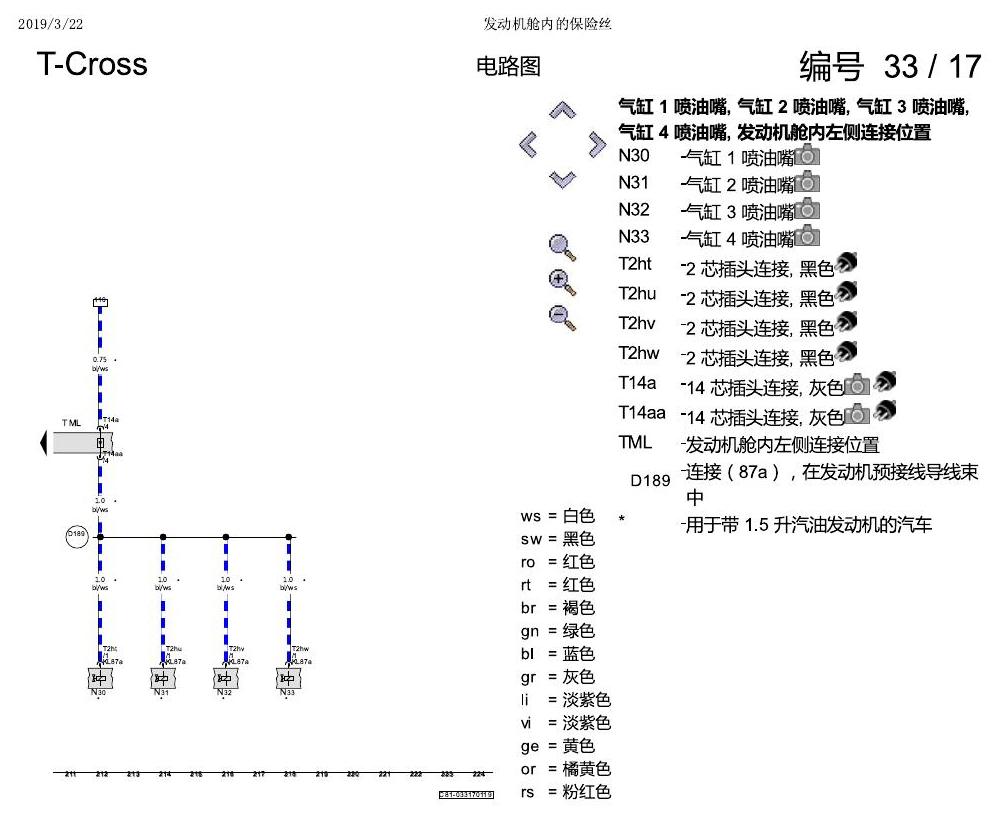

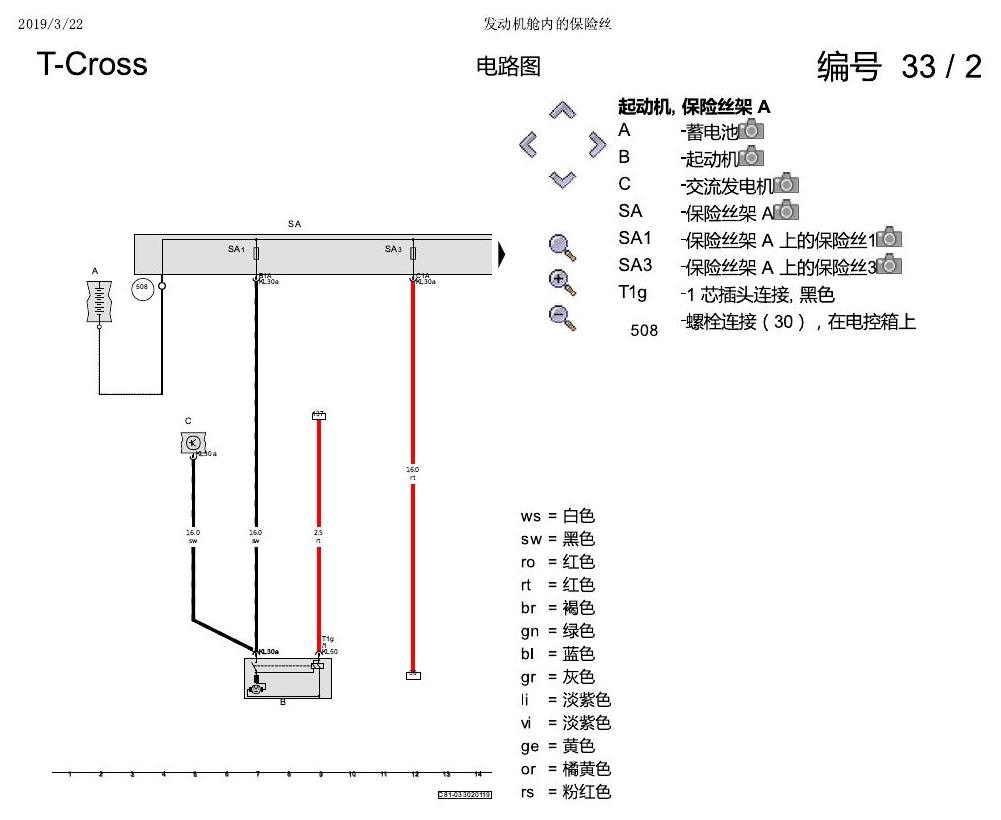

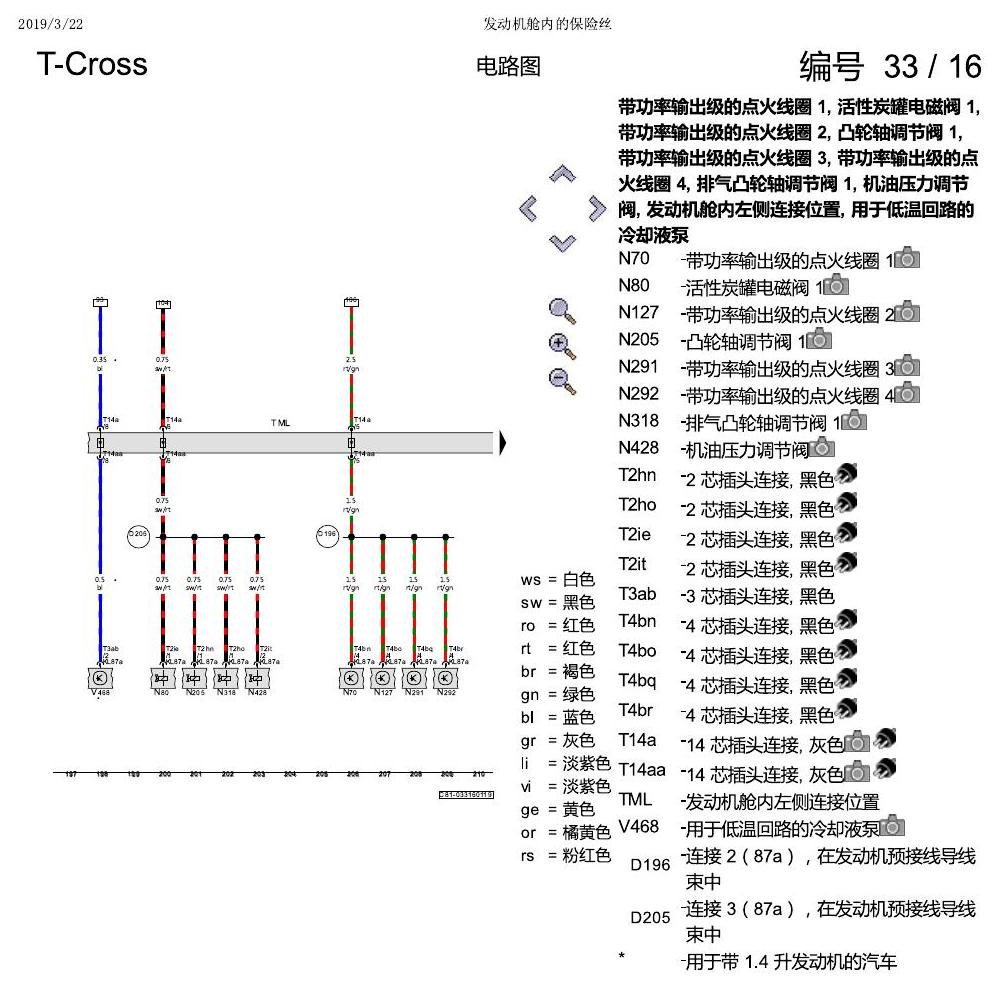

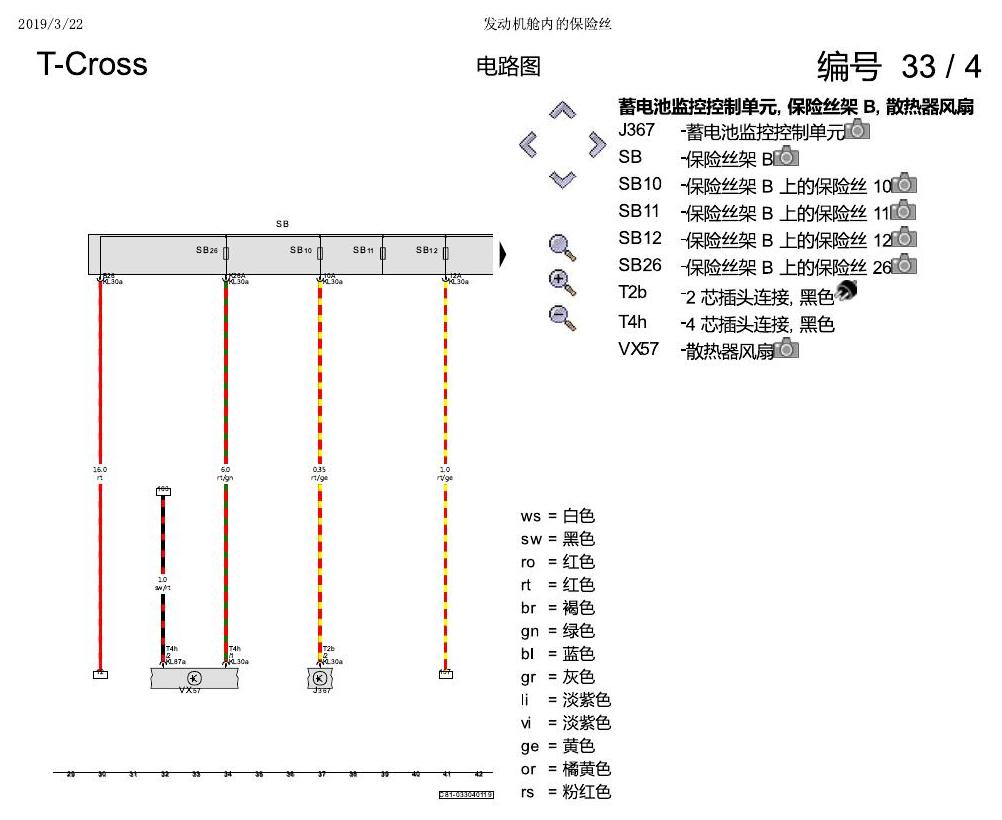

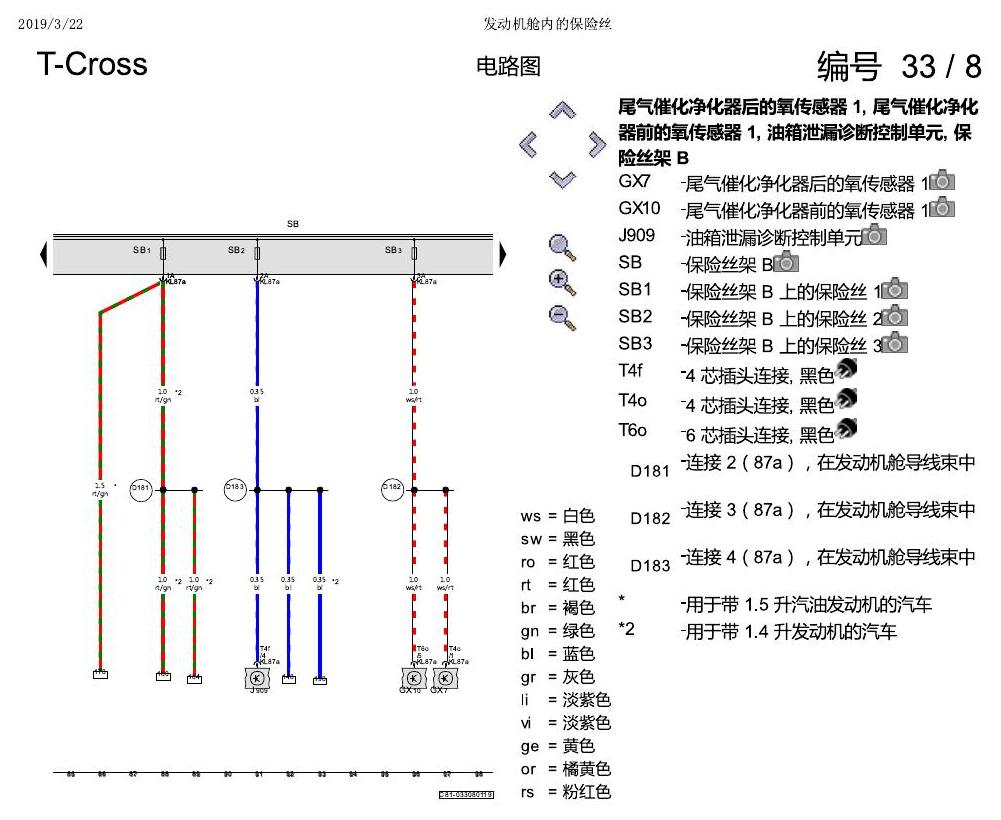

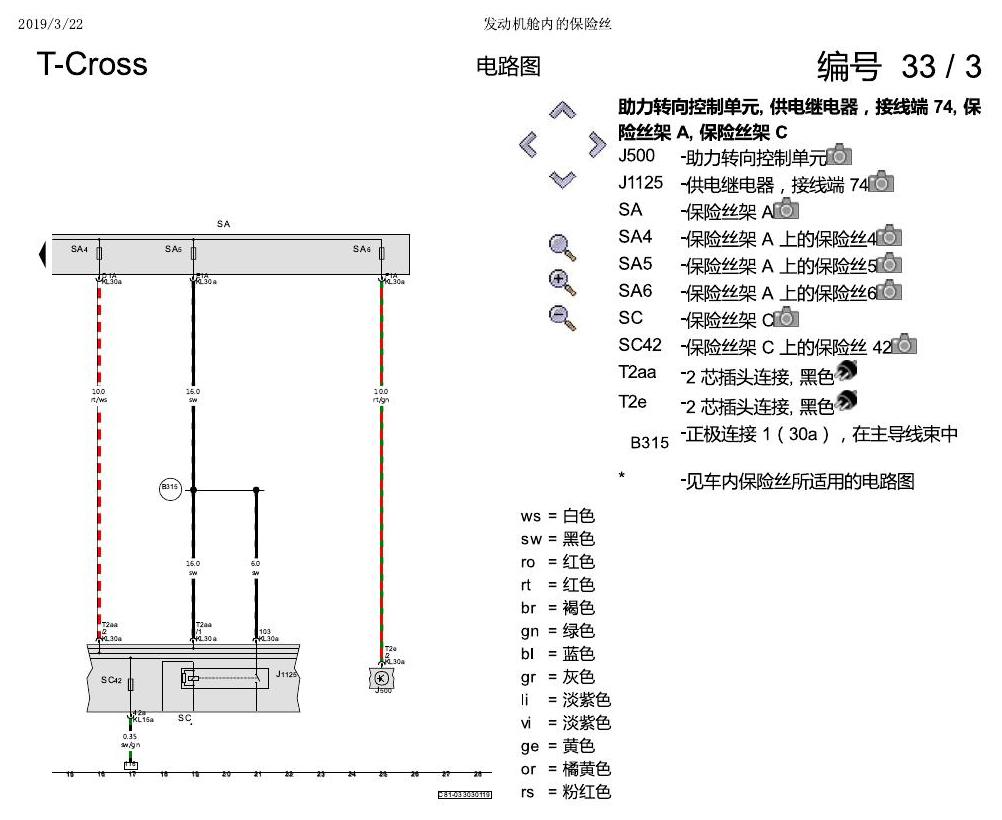

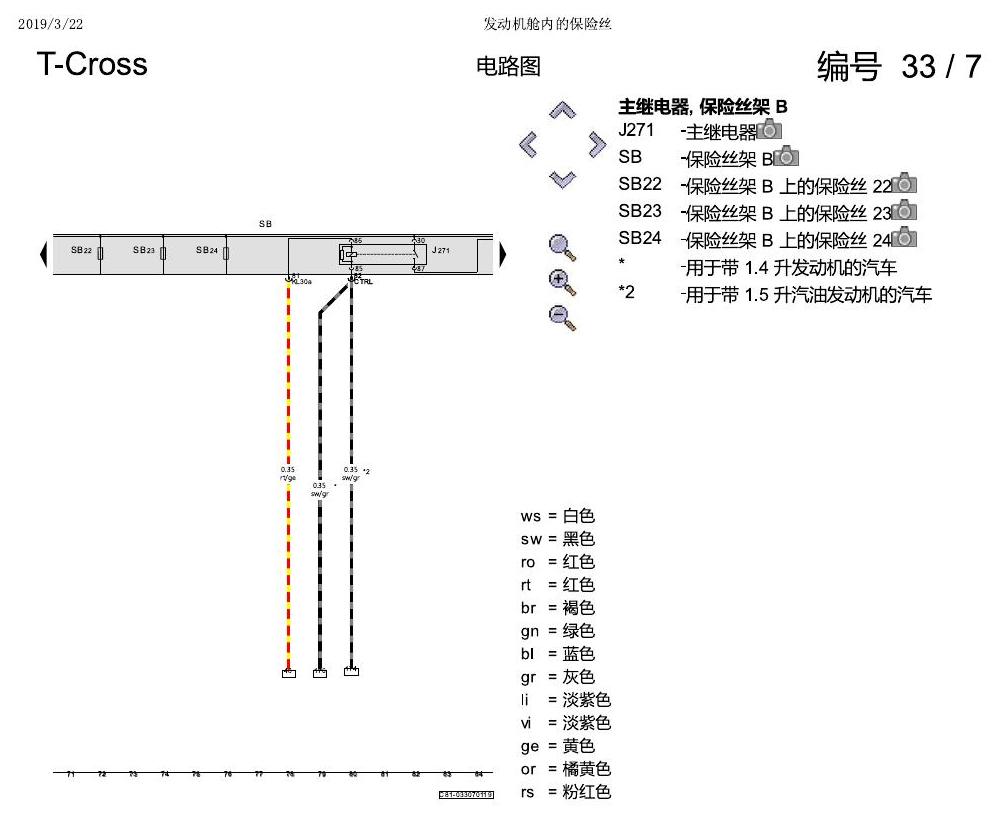

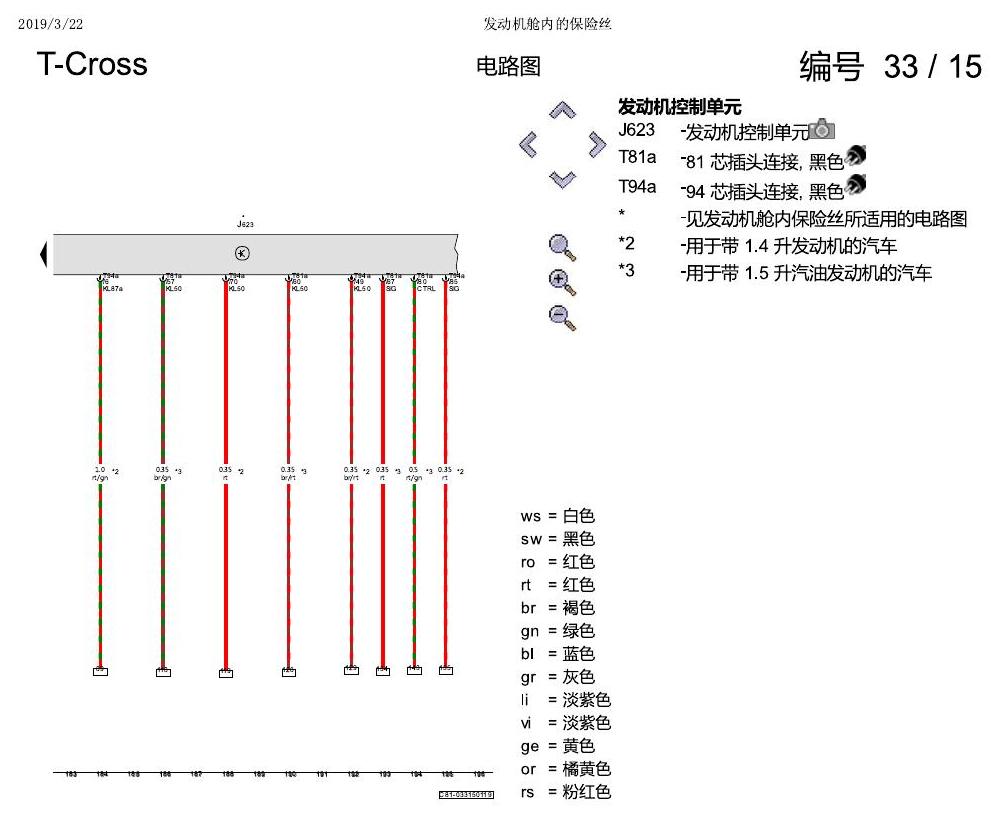

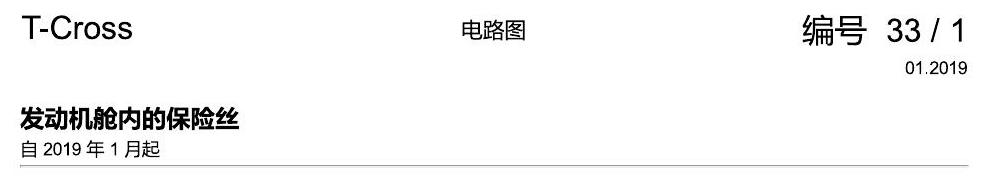

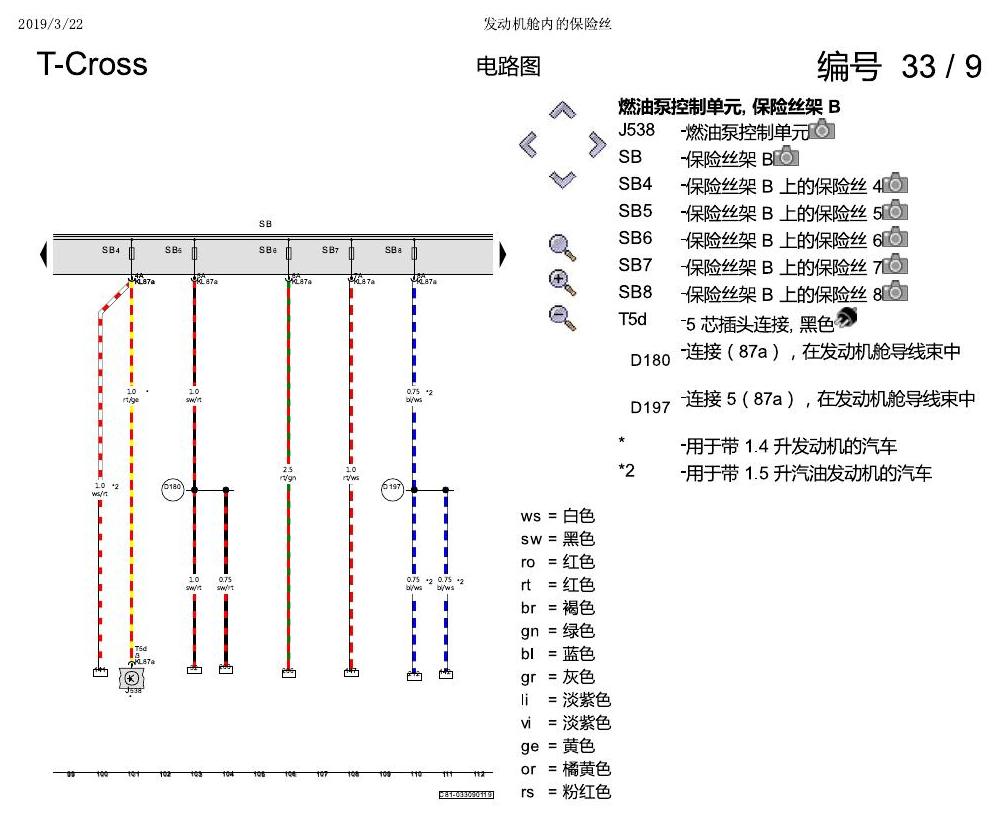

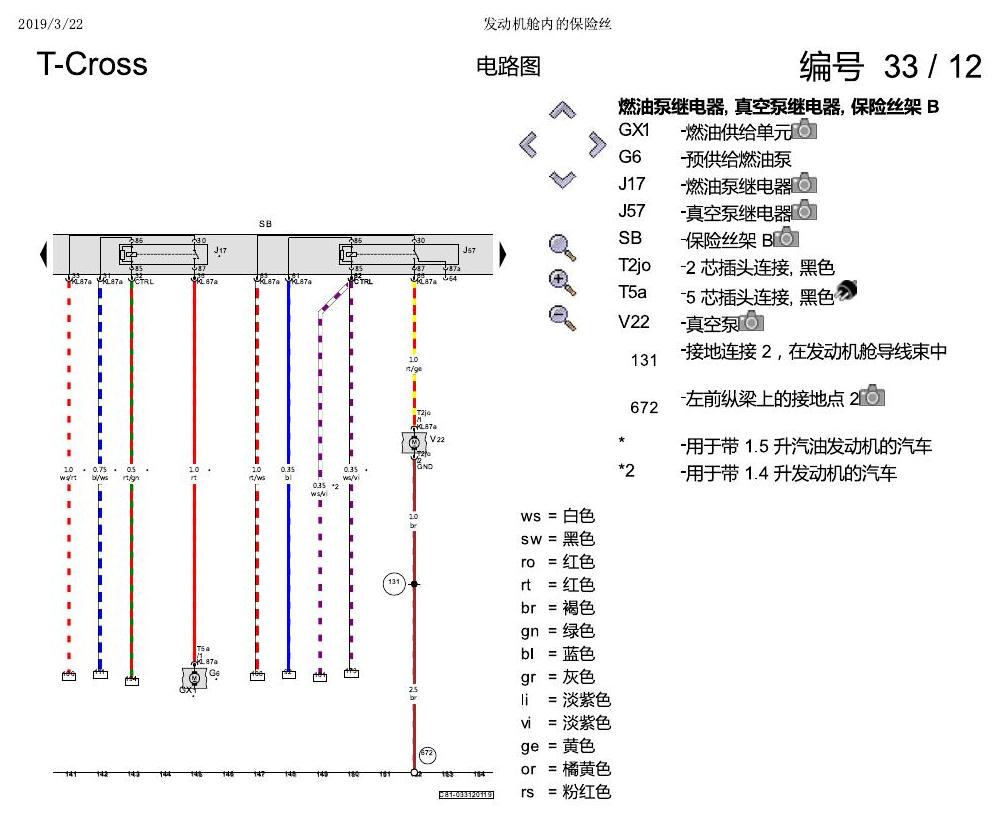

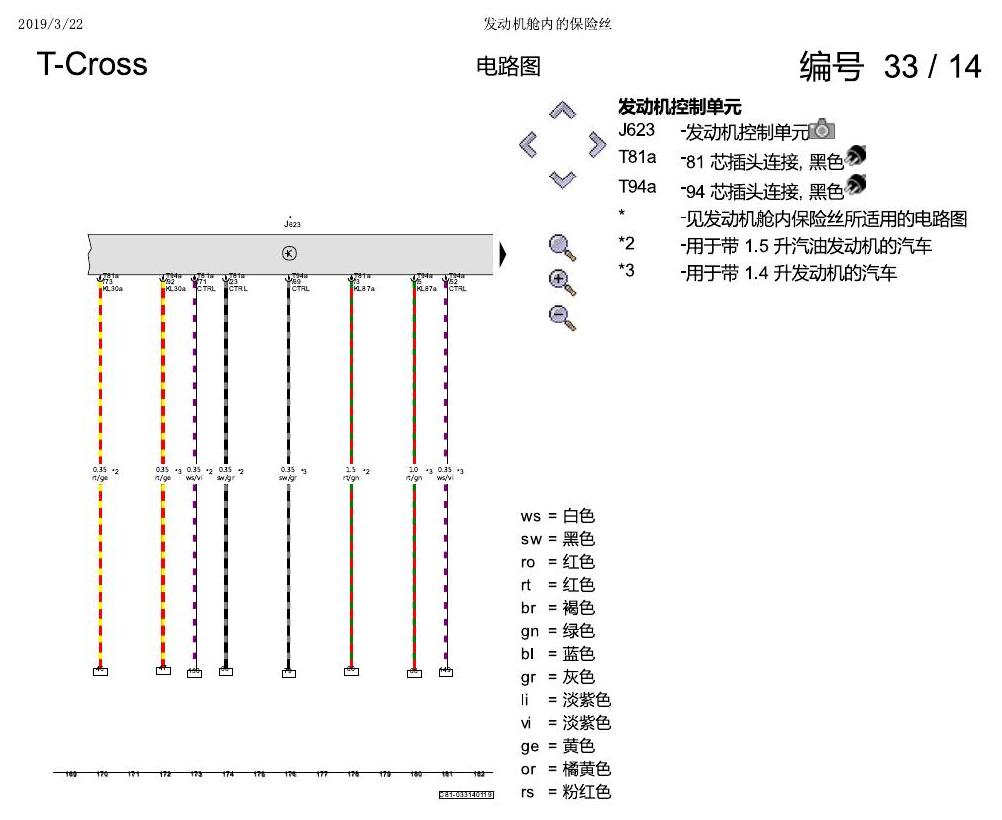

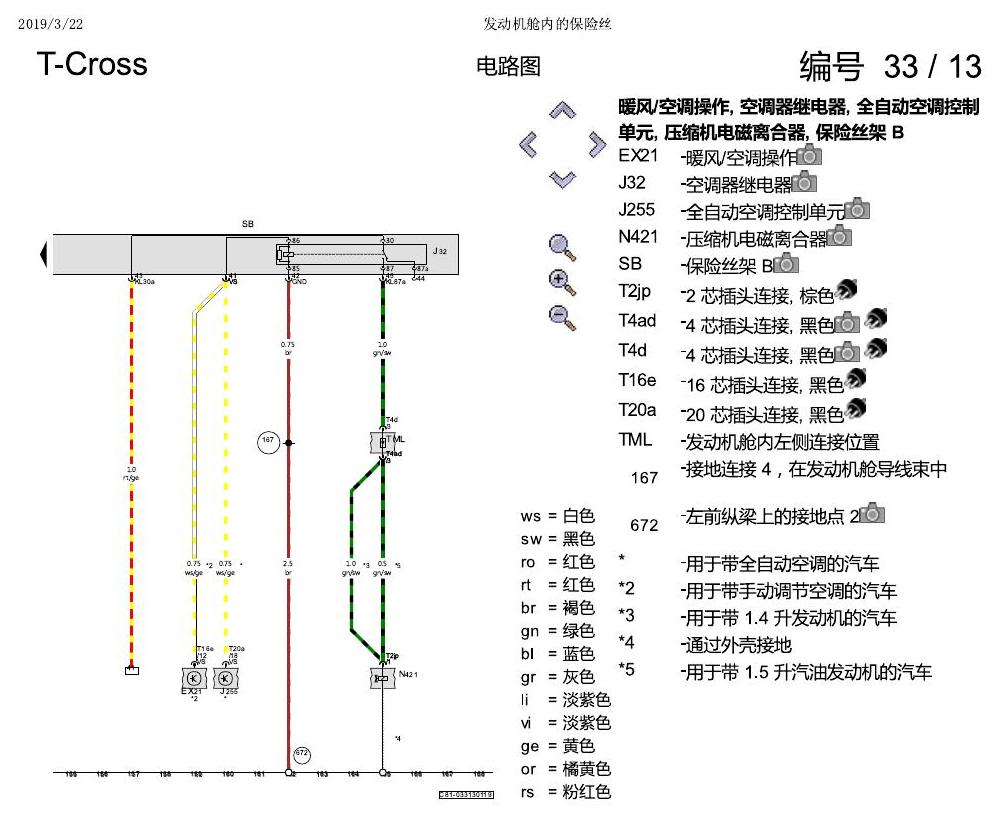

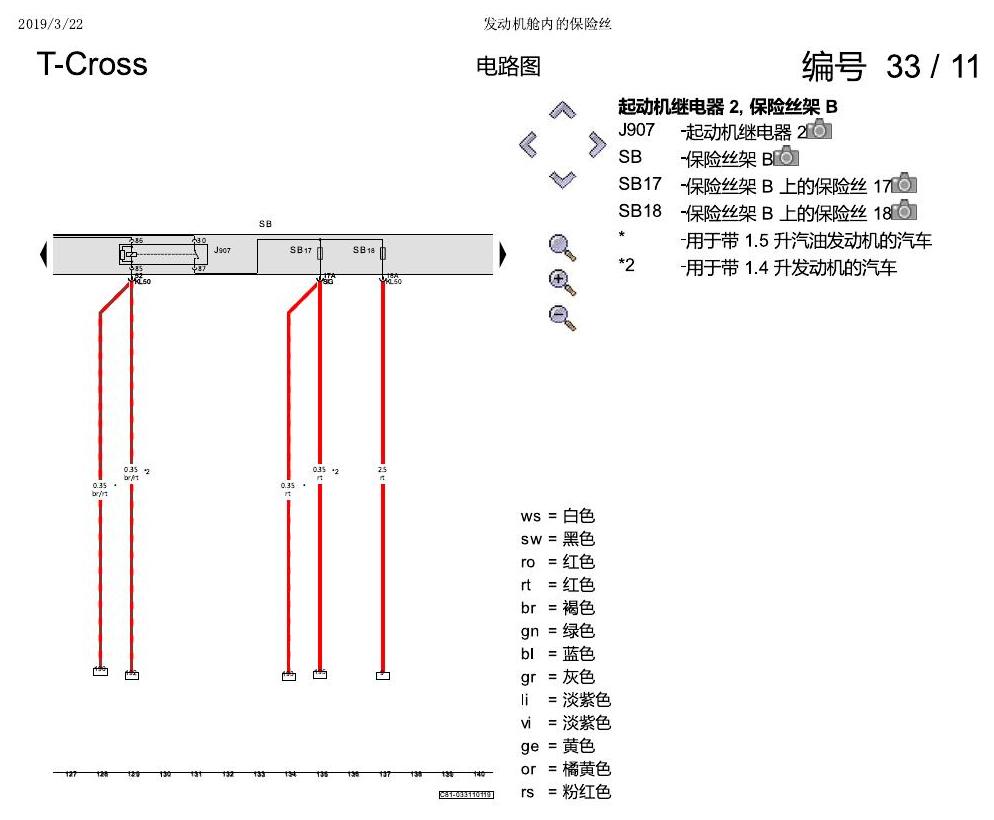

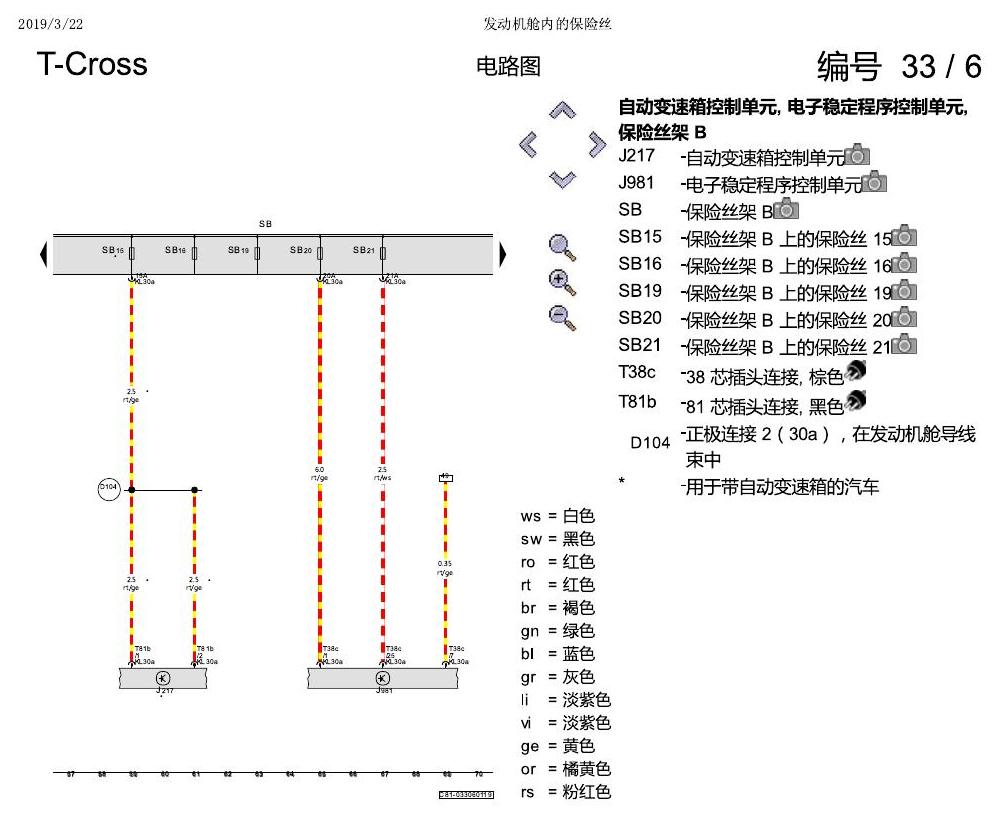

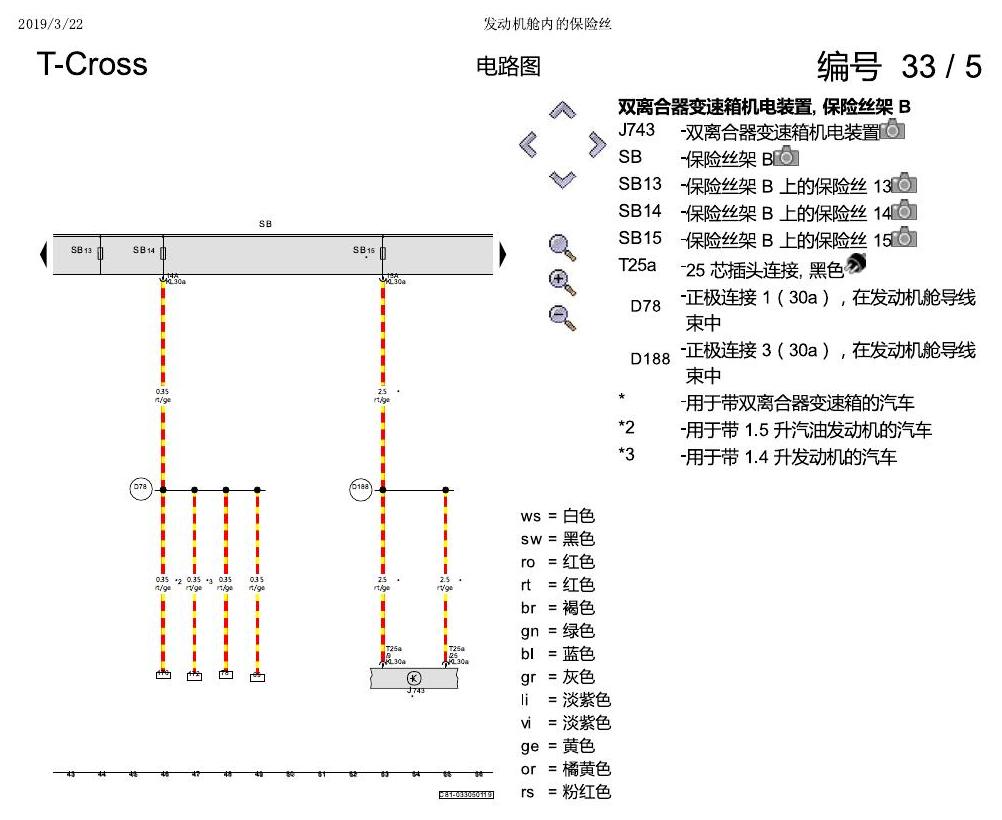

下方为原始资料图，共 17 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
进口大众途锐 散热器风扇 电路图
进口大众途锐 散热器风扇 电路图资料。
一汽大众迈腾 B8 1.4 发动机 CSSA 电路图
一汽大众迈腾 B8 1.4 发动机 CSSA 电路图资料。
一汽大众3321 探戈 汽车中部的控制器 电路图
一汽大众3321 探戈 汽车中部的控制器 电路图资料。
一汽大众迈腾 B8 2.0 升汽油发动机 , DKVB 电路图
一汽大众迈腾 B8 2.0 升汽油发动机 , DKVB 电路图资料。
一汽大众宝来1.5 pq25 收音机装置 , CSRA,CSTA,DCFA,MIB 电路图
一汽大众宝来1.5 pq25 收音机装置 , CSRA,CSTA,DCFA,MIB 电路图资料。
一汽大众3321 迈腾 B8 安全气囊系统 电路图
一汽大众3321 迈腾 B8 安全气囊系统 电路图资料。
