上海大众涂岳 氛围灯 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

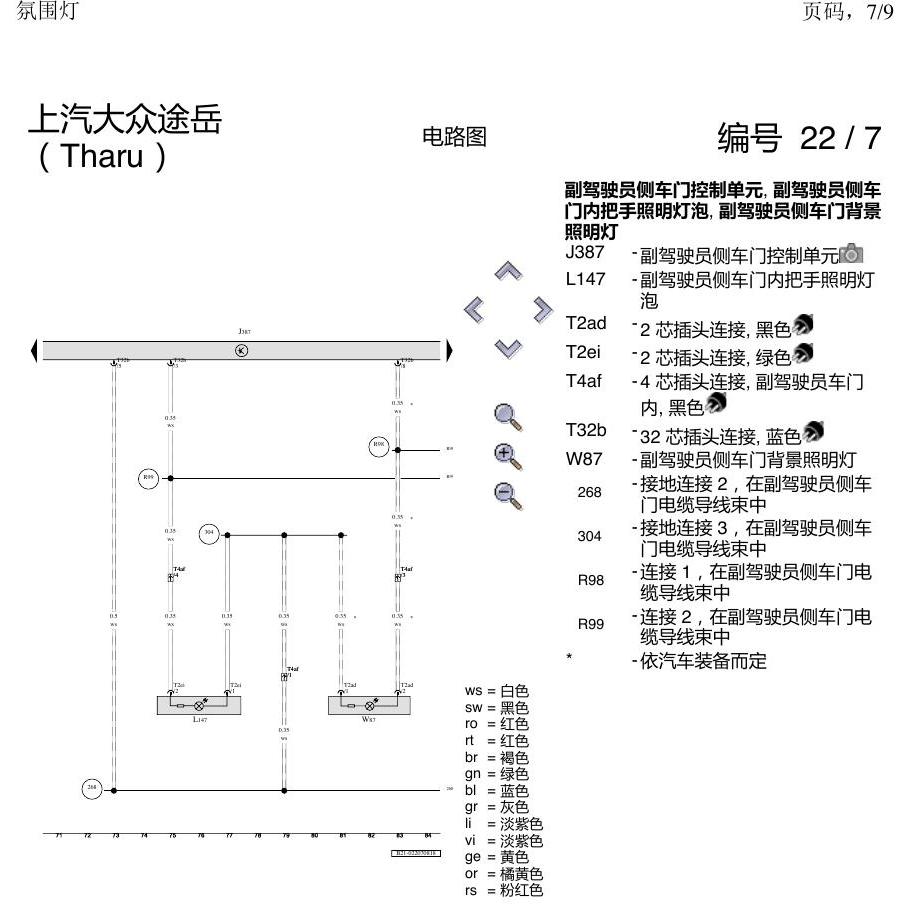

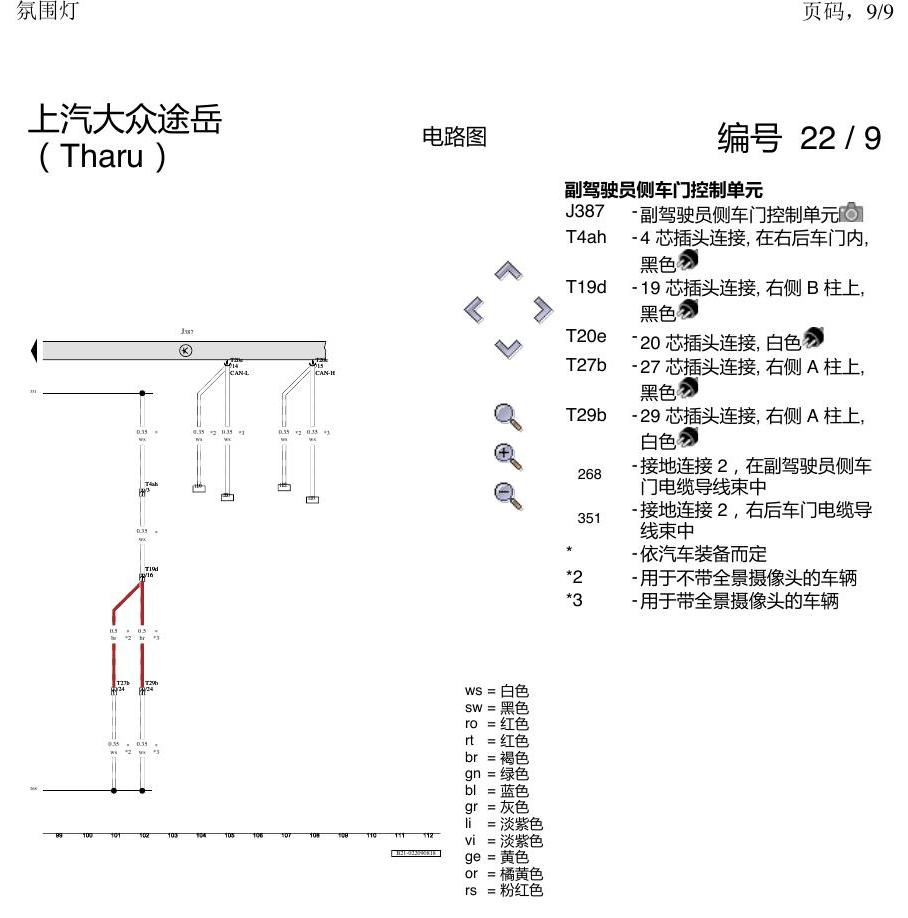

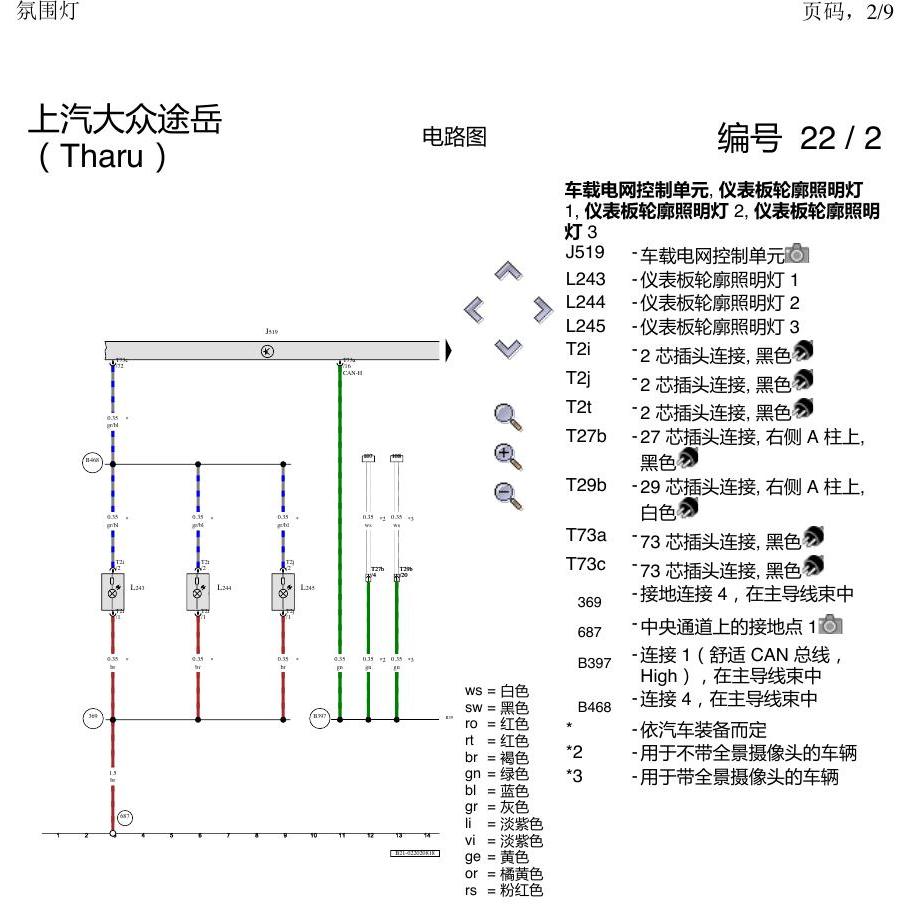

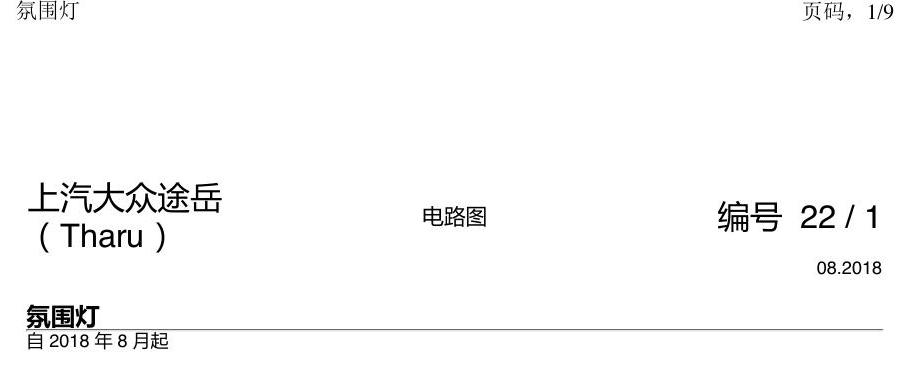

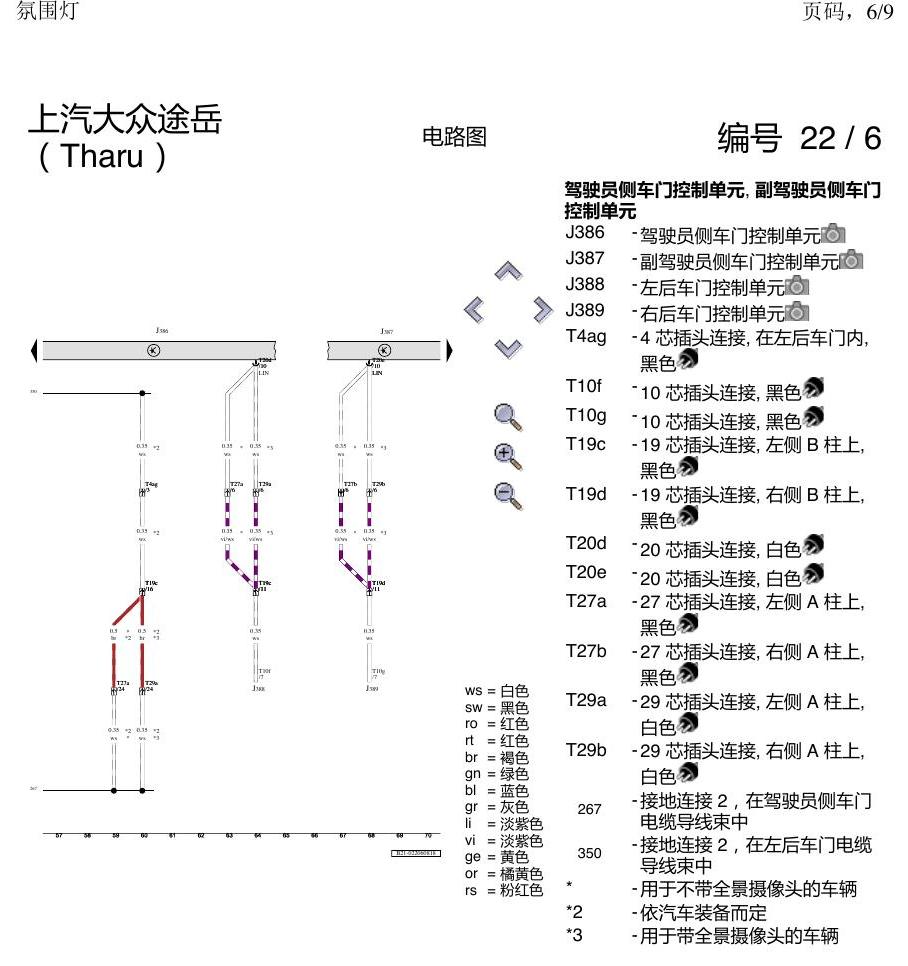

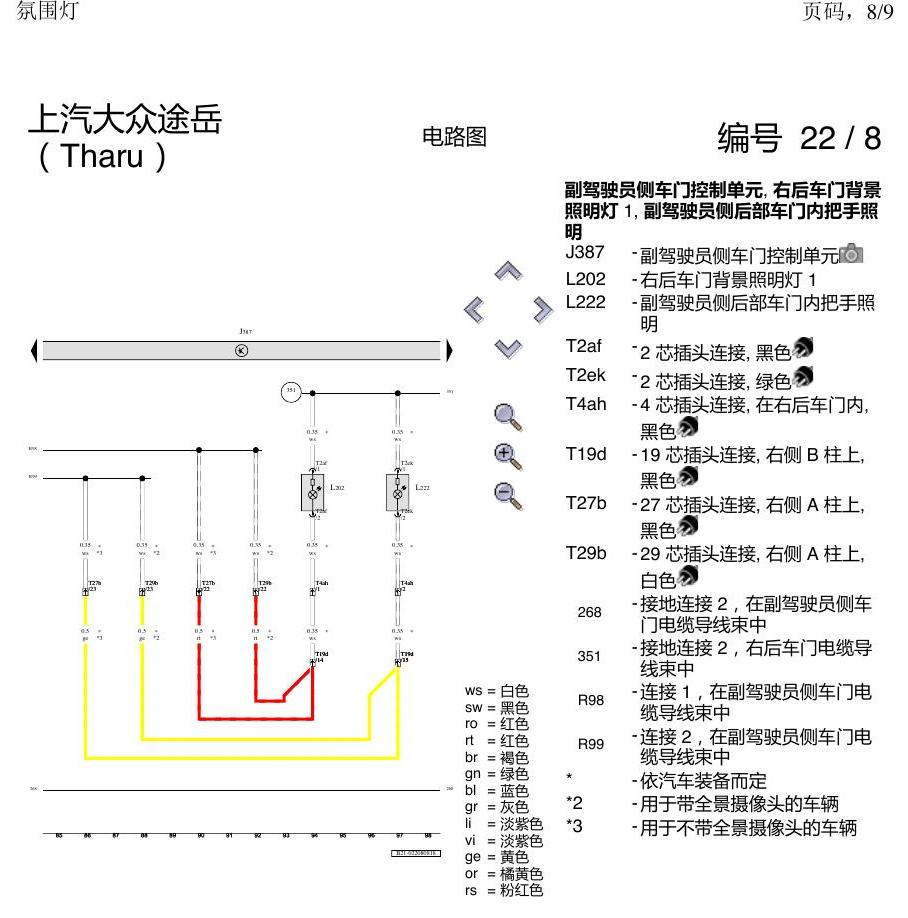

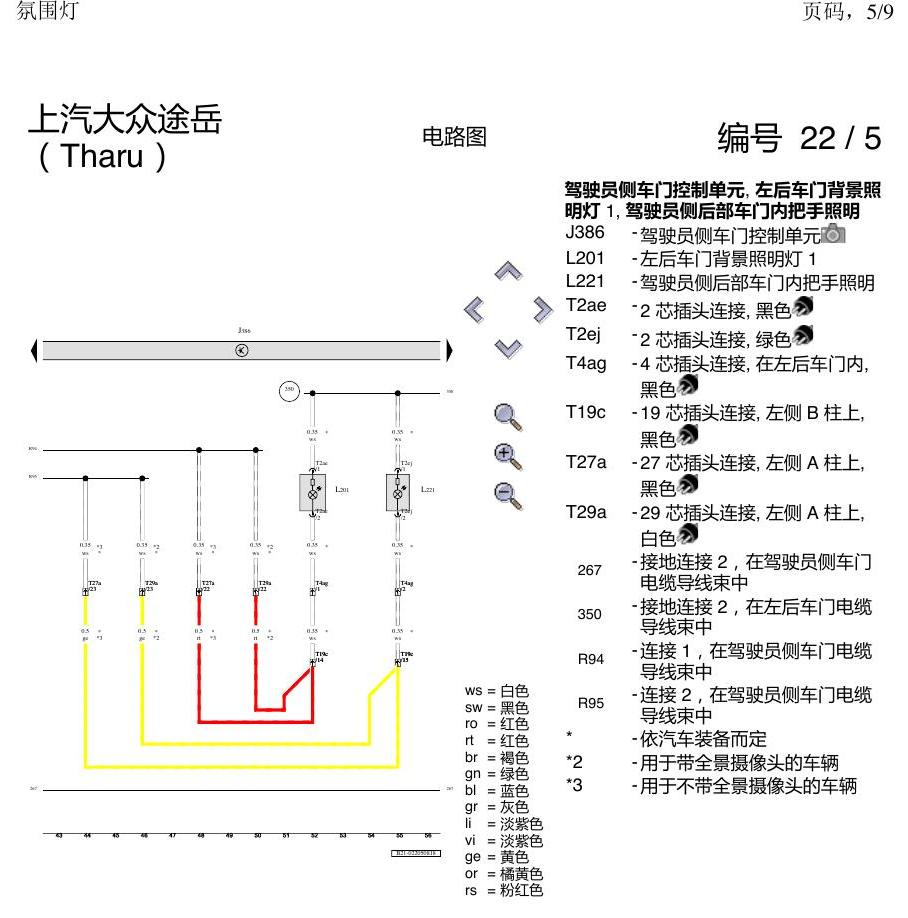

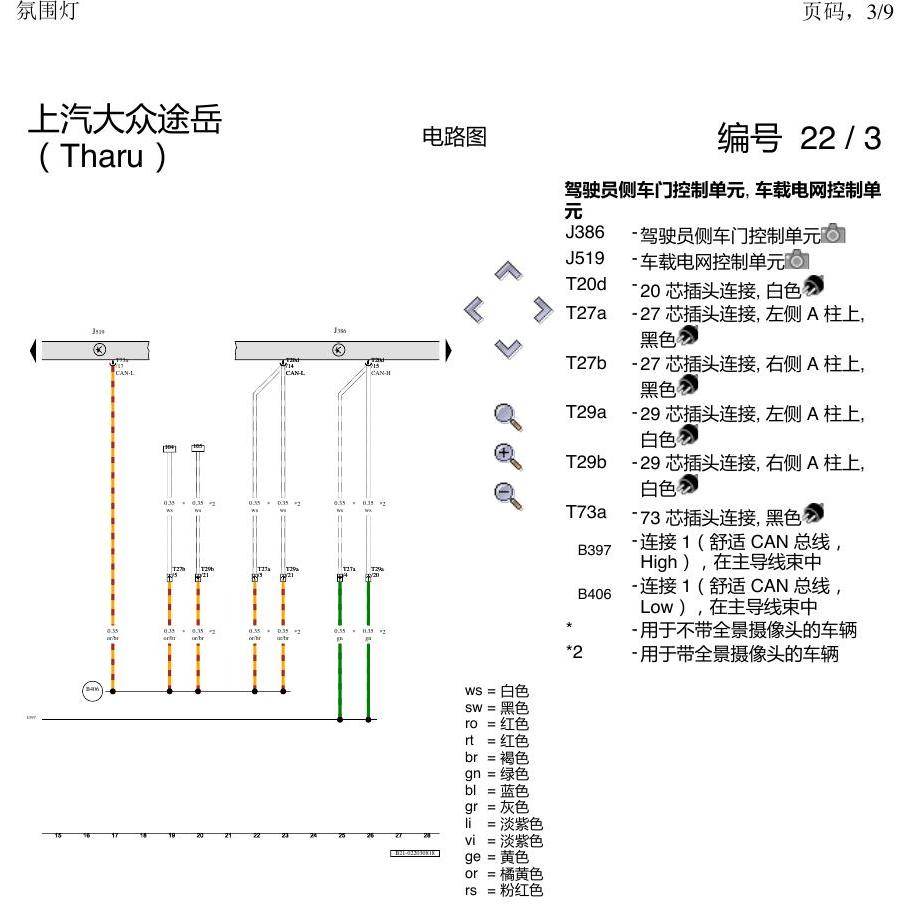

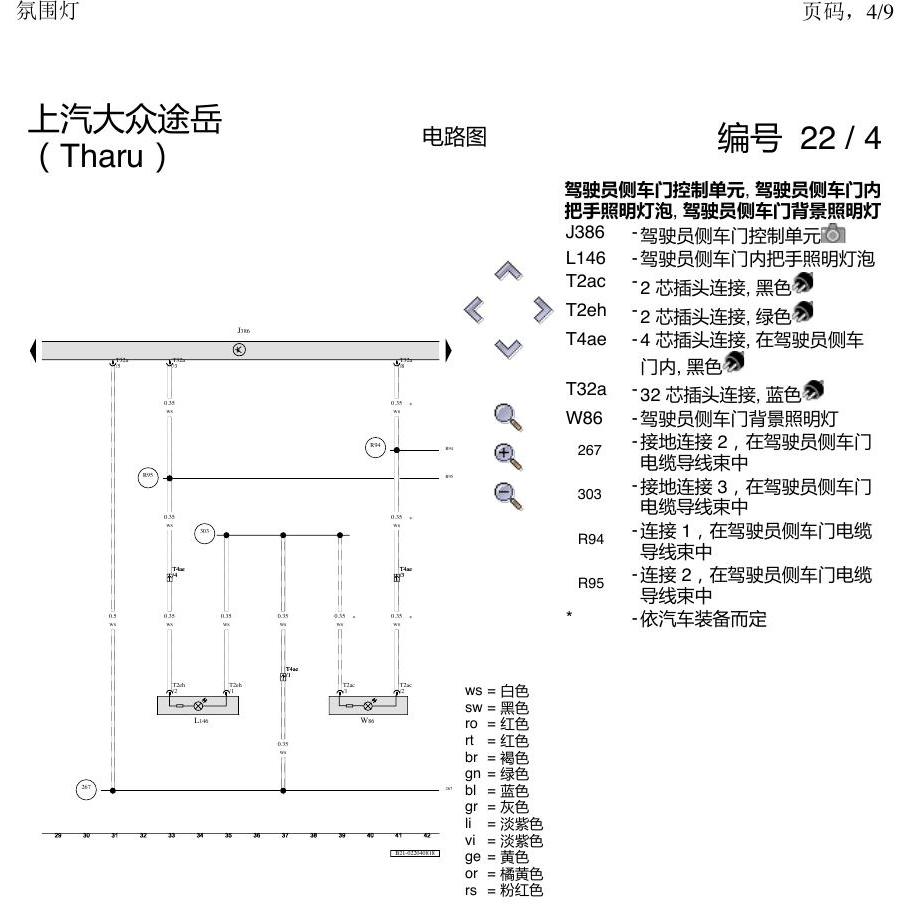

下方为原始资料图，共 9 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
2014奥迪A3全车电路图
01-1.4升汽油发动机CSSA 02-7档双离合器变速箱0CW 03-Bang Olufsen音响系统 04-LED大灯 05-MMI HIGH带导航系统 06-驻车距离报警系统（不带驻车转向辅助） 07-便捷系统 08-便捷系统（带照明套件） 09-信息娱乐系统MOST总线 ...
