上海大众途观 PDC 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

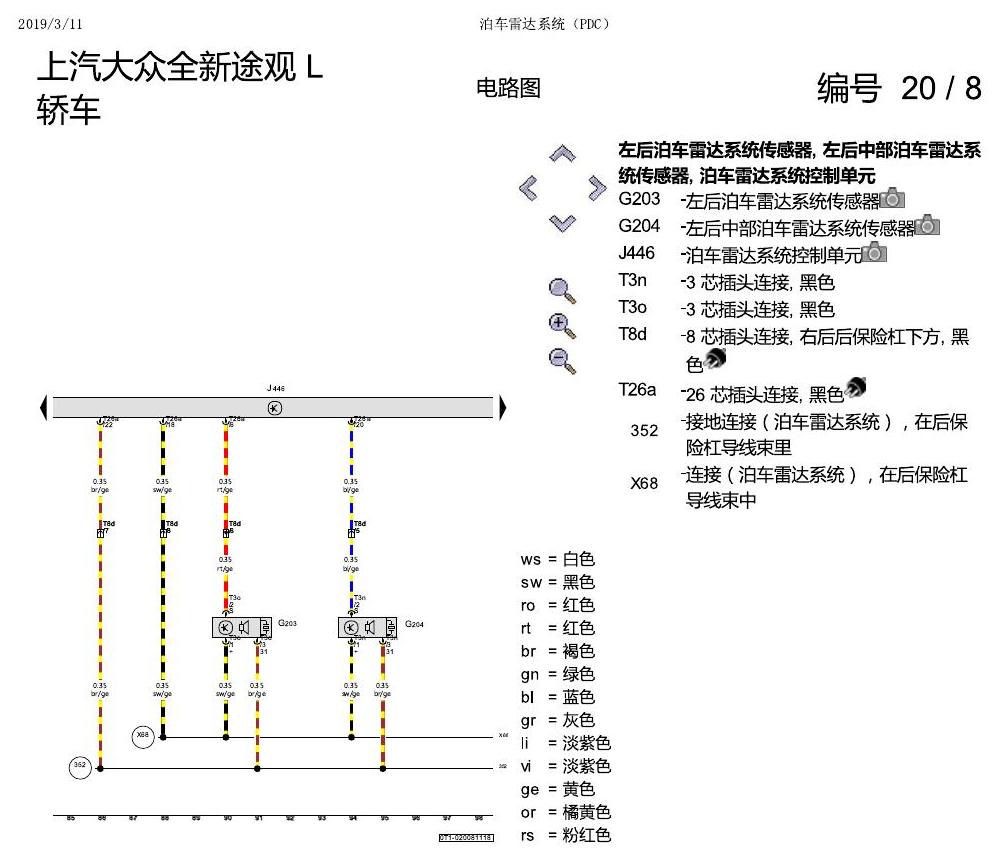

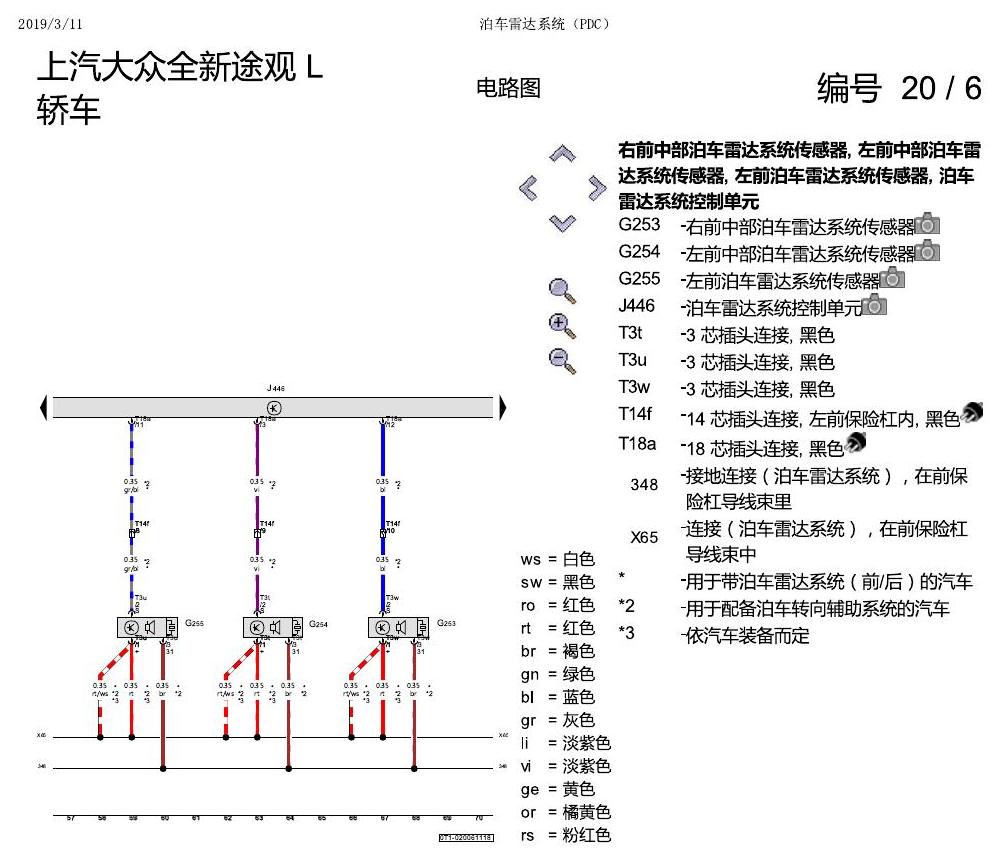

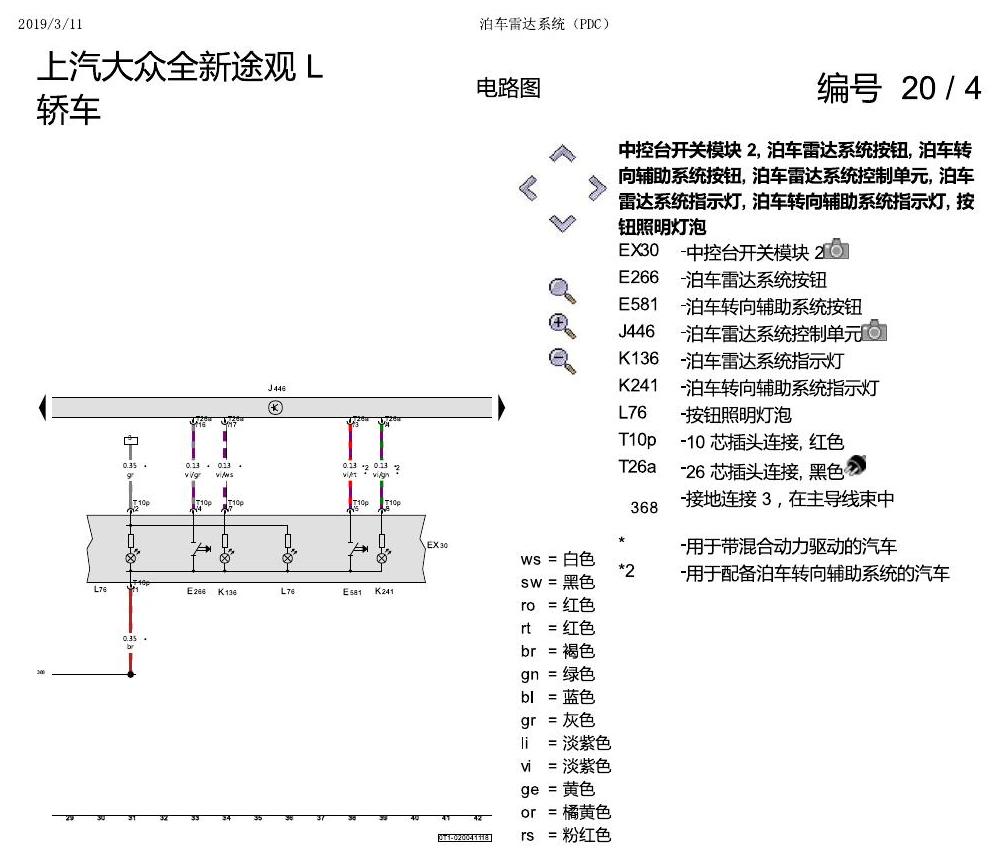

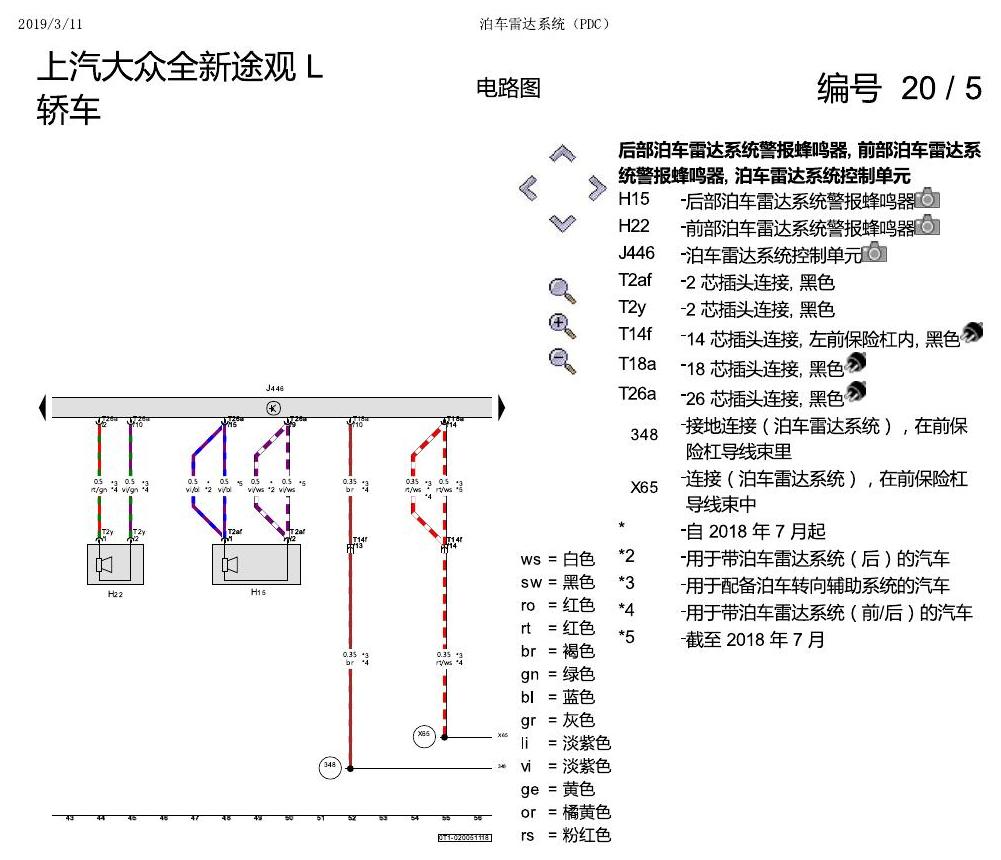

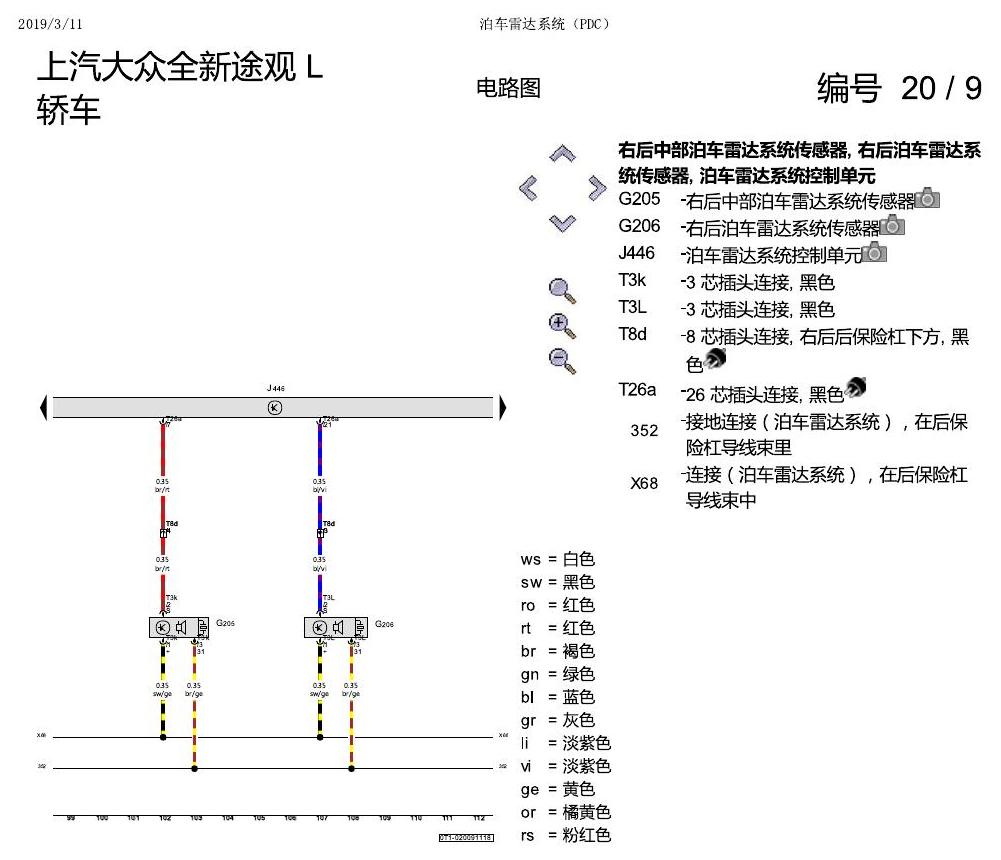

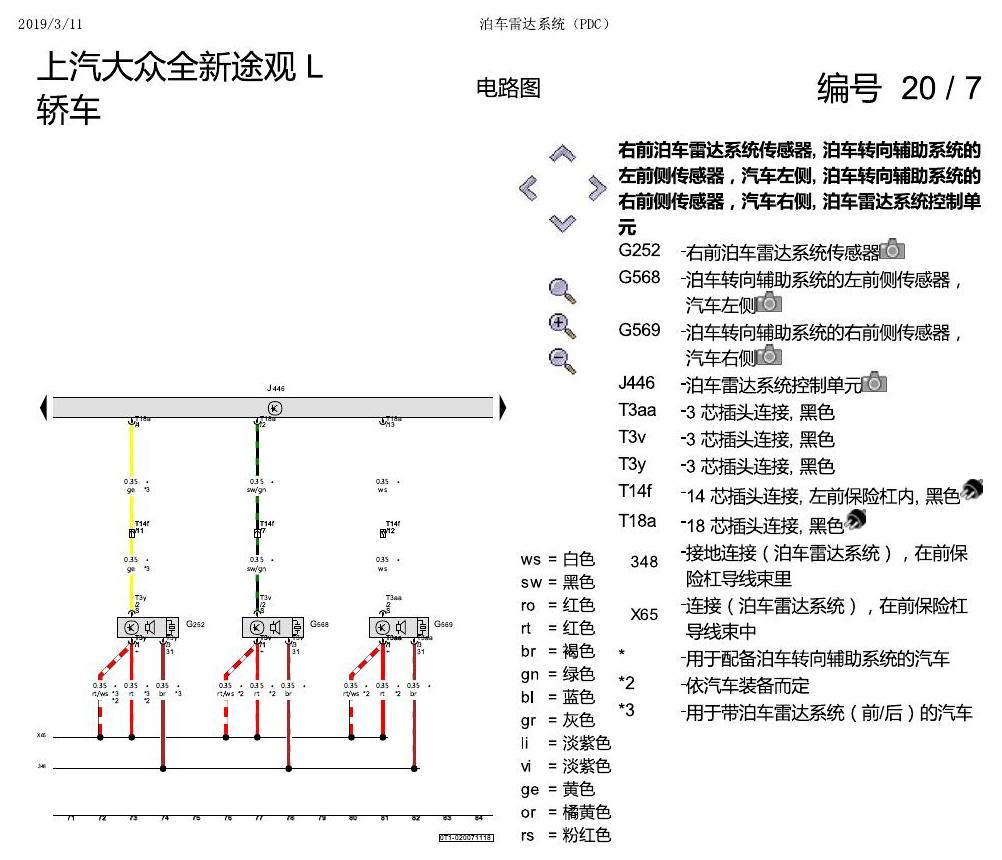

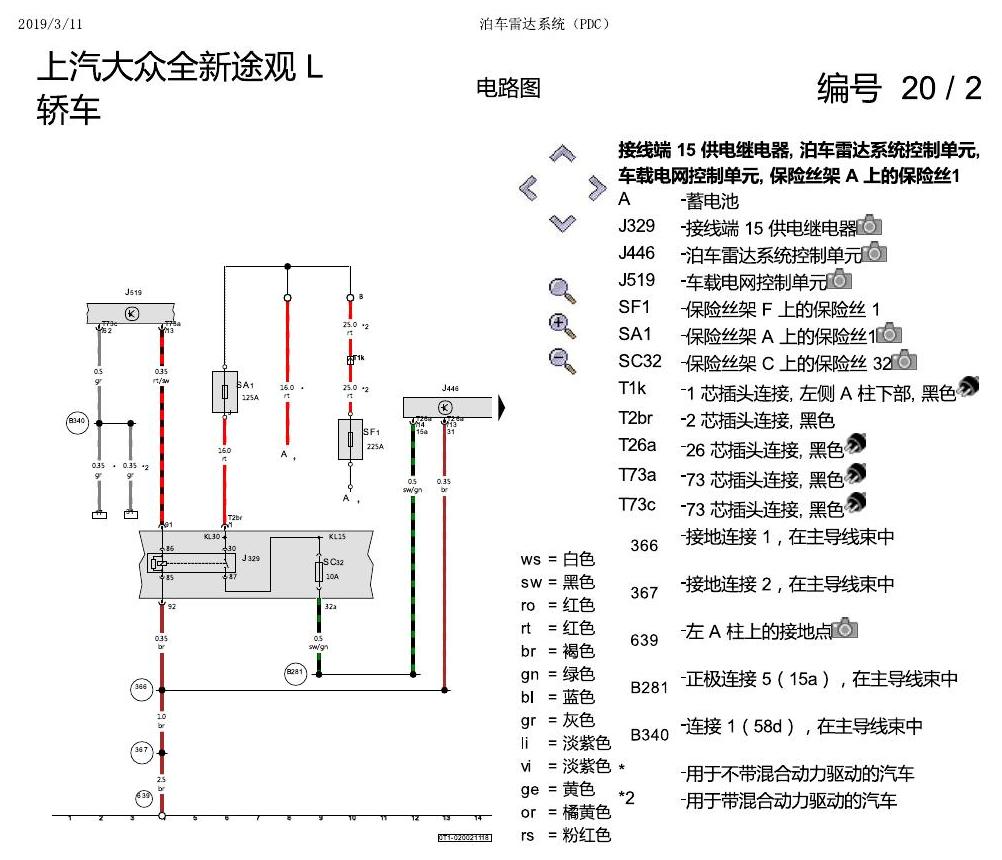

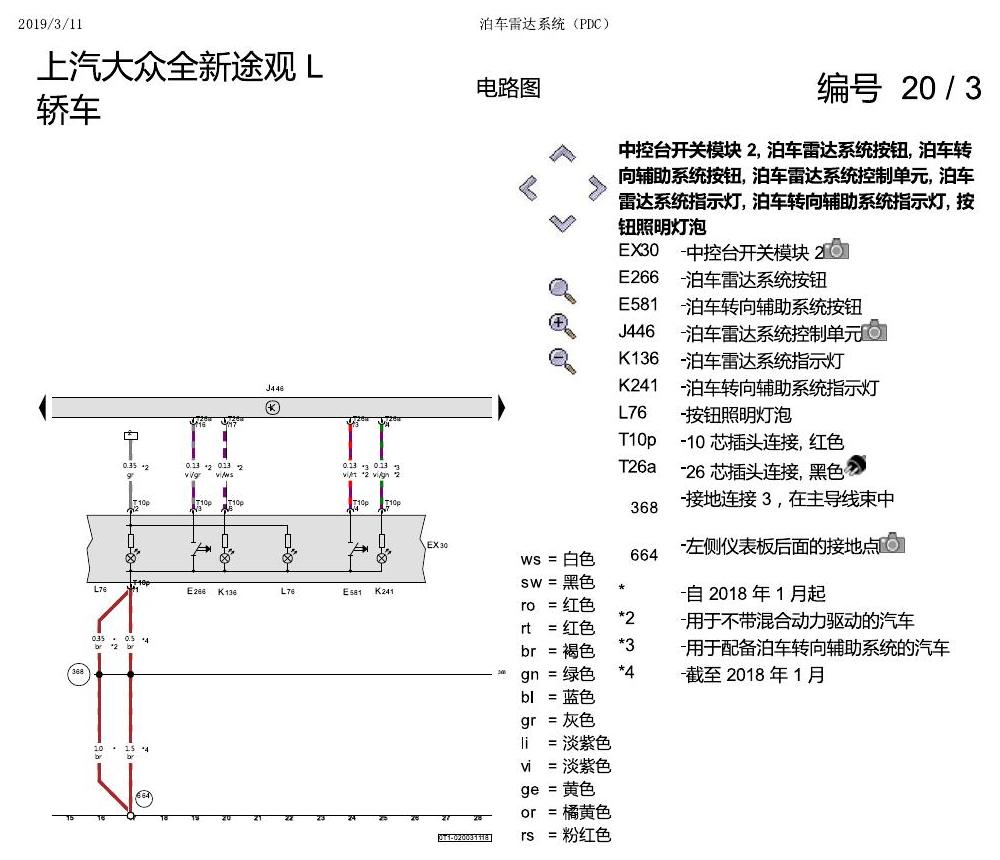

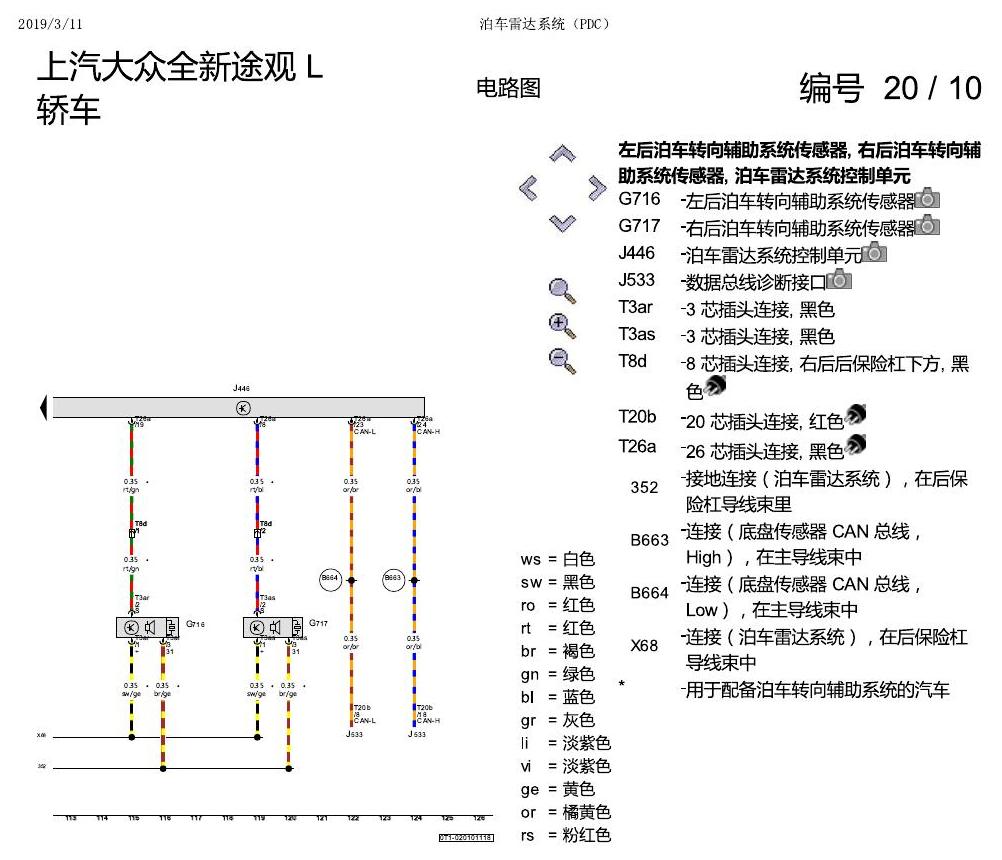

下方为原始资料图，共 10 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪A5 电路图 暖风装置 , (9AC) 电路图
奥迪A5 电路图 暖风装置 , (9AC) 电路图资料。
上海大众T-Cross 倒车摄像头系统适配装置 电路图
上海大众T-Cross 倒车摄像头系统适配装置 电路图资料。
2012奥迪A6L C7 新车培训——电气系统）
学习目标 学员能够 解释奥迪C7的拓扑结构图，并能说出每个总线系统包含哪些控制单元，以及重要控制单元的安装位置 说出FlexRay总线的特点、故障诊断方法和总线维修的注意事项。 解释奥迪C7的供电结构图 说出稳压器J532损坏后的故障现象，并能够对稳压器J532的电路连接进行诊断...
进口大众途锐 带发光二极管(LED)的尾灯 , (8SP) 电路图
进口大众途锐 带发光二极管(LED)的尾灯 , (8SP) 电路图资料。
一汽大众3321 Jetta VS5 安装位置 接地点 电路图
一汽大众3321 Jetta VS5 安装位置 接地点 电路图资料。
一汽大众2020 迈腾B8 电路图 前窗玻璃投影(平视显示) 电路图
一汽大众2020 迈腾B8 电路图 前窗玻璃投影(平视显示) 电路图资料。
