上海大众途观汽车中部的控制单元电路图

2024年10月27日 13:20:00肖师傅

肖师傅

管理员

14385
文章

2
粉丝

电路速查评论136阅读模式

摘要上海大众途观汽车中部的控制单元电路图资料。

上海大众途观汽车中部的控制单元电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

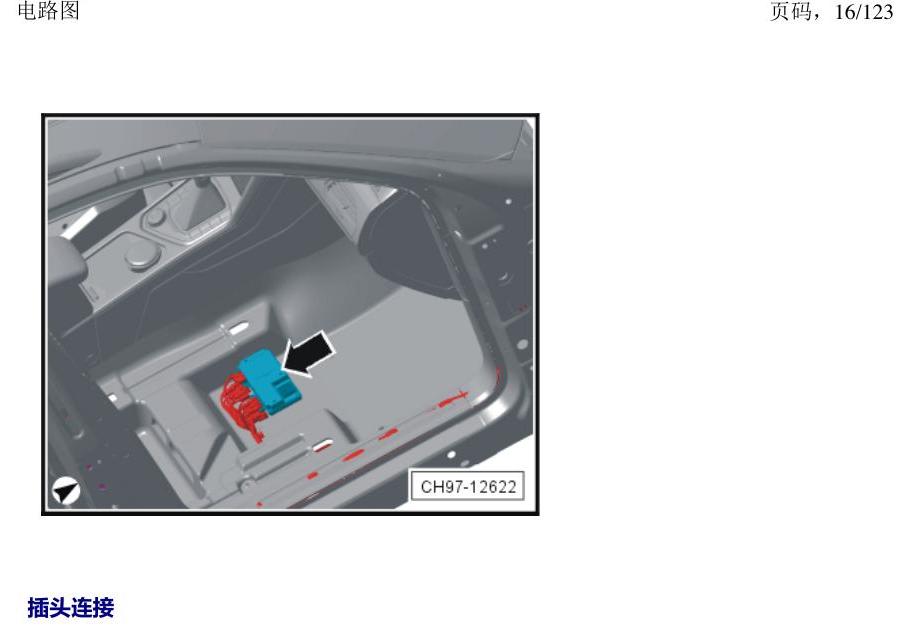

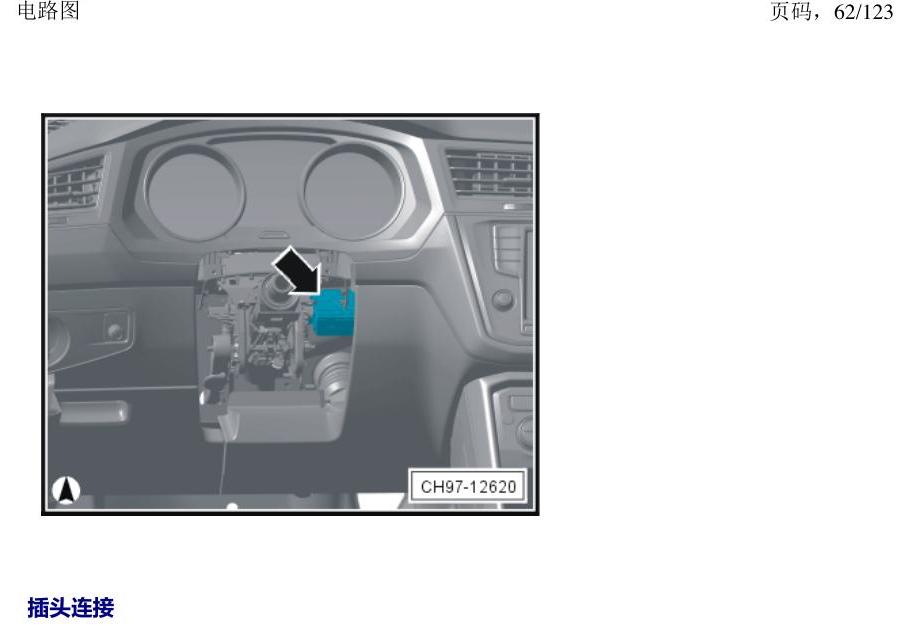

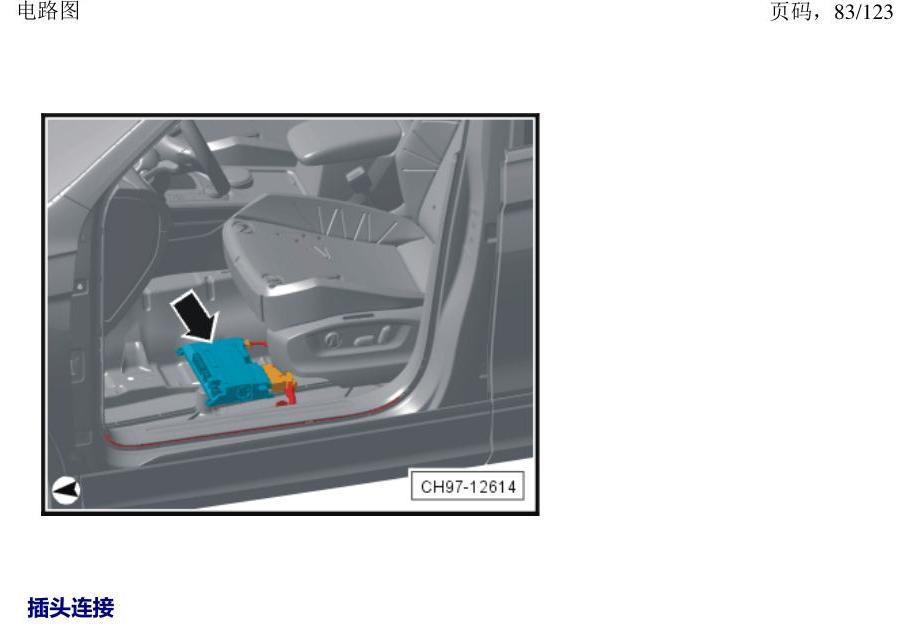

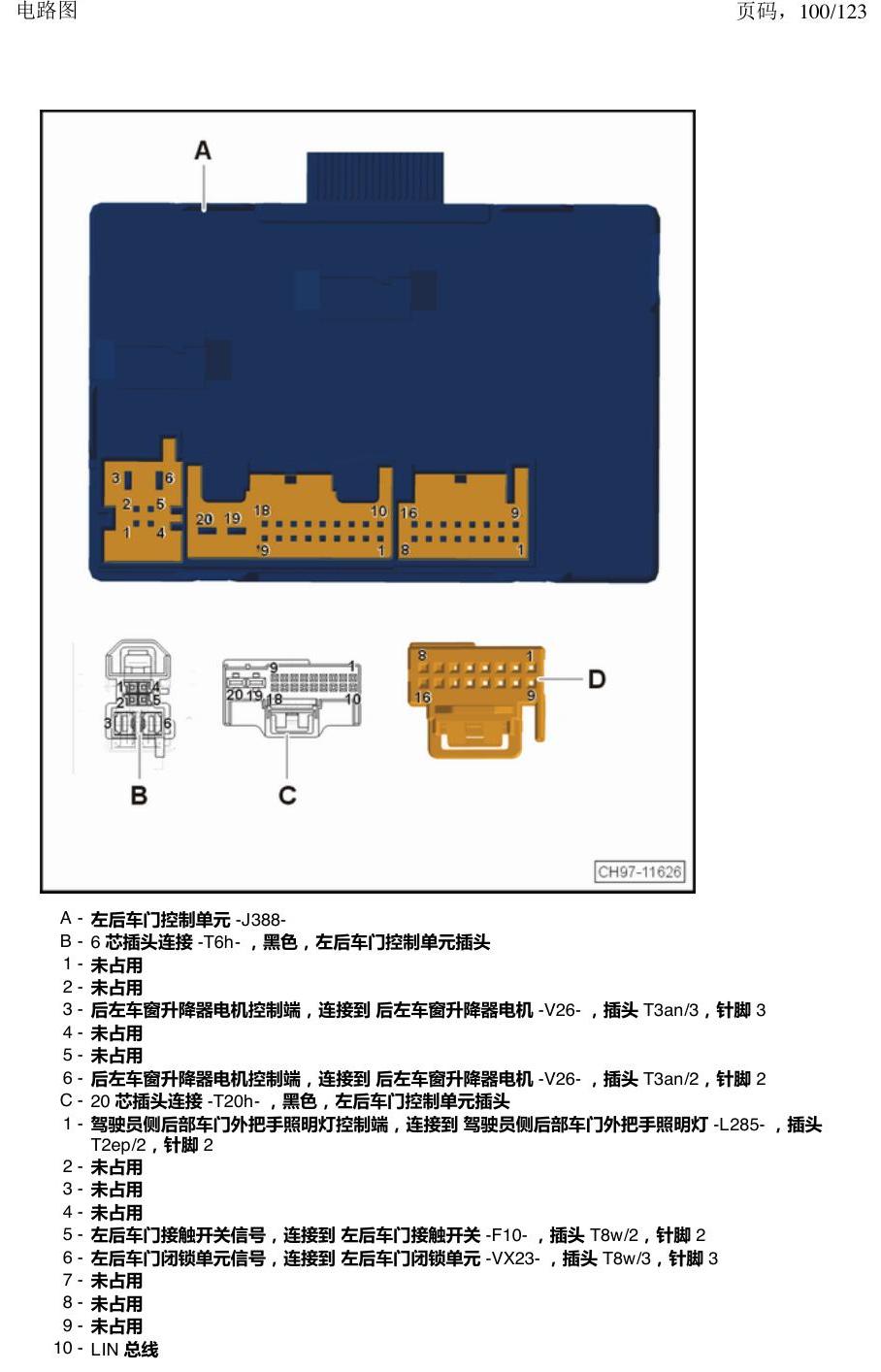

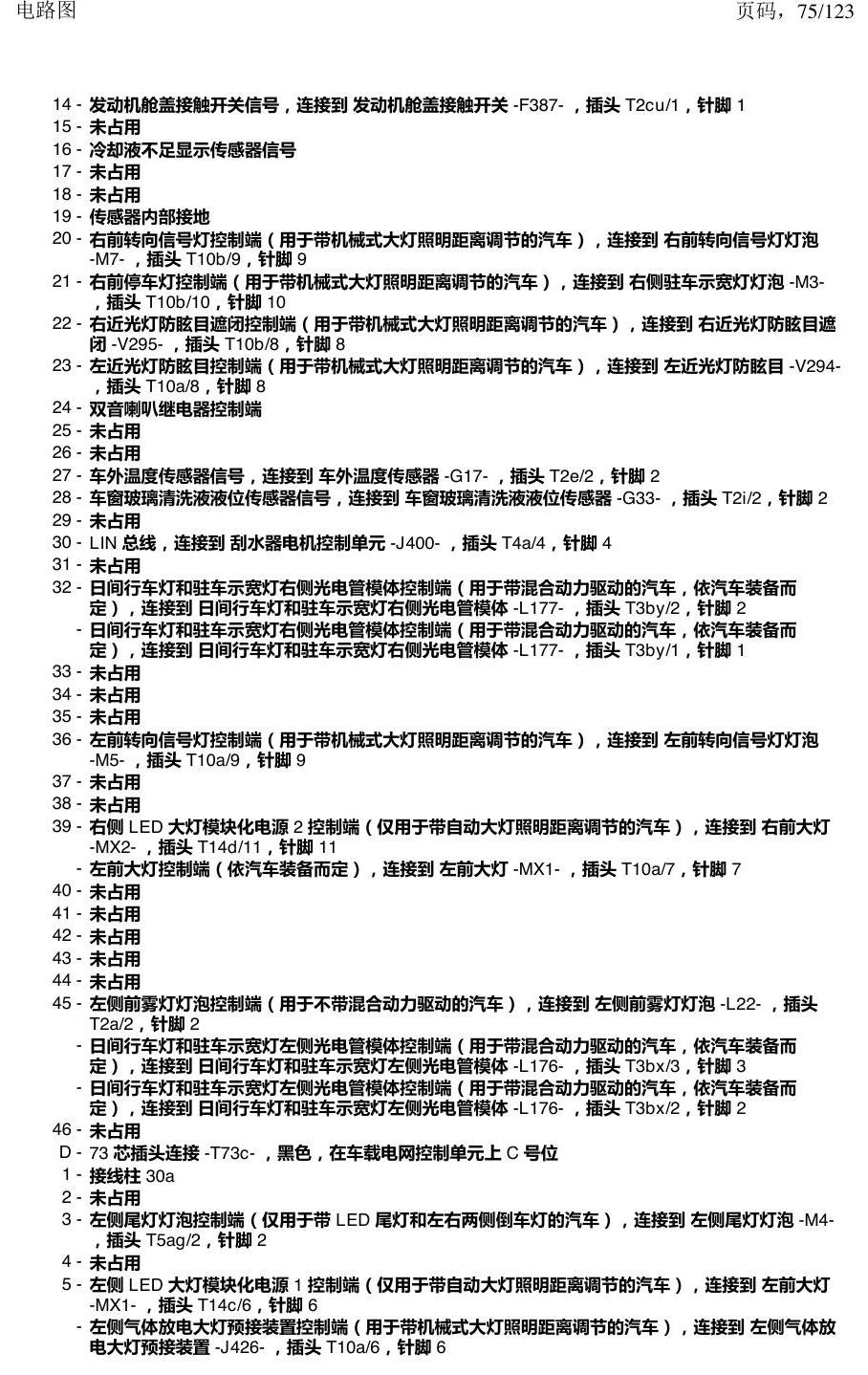

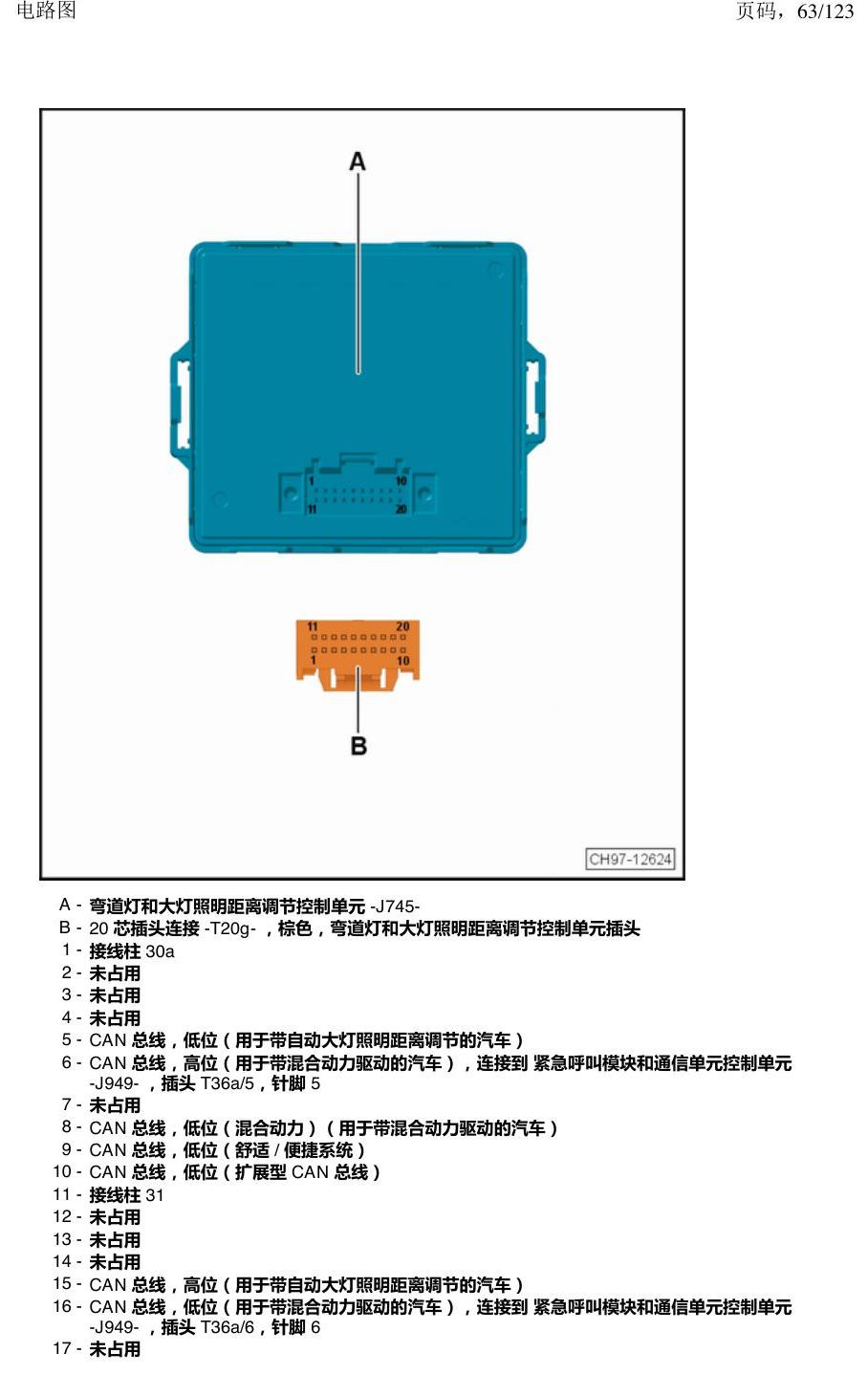

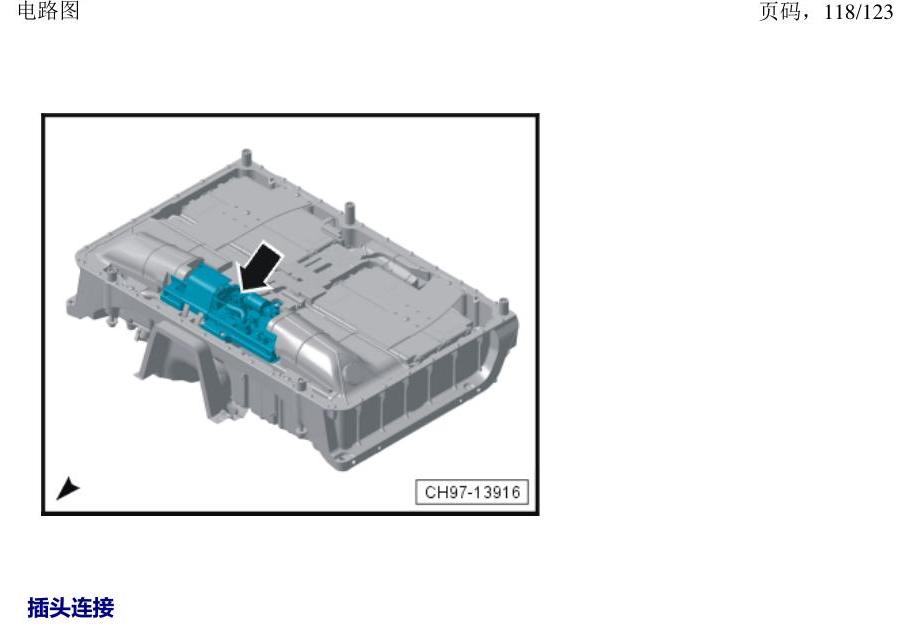

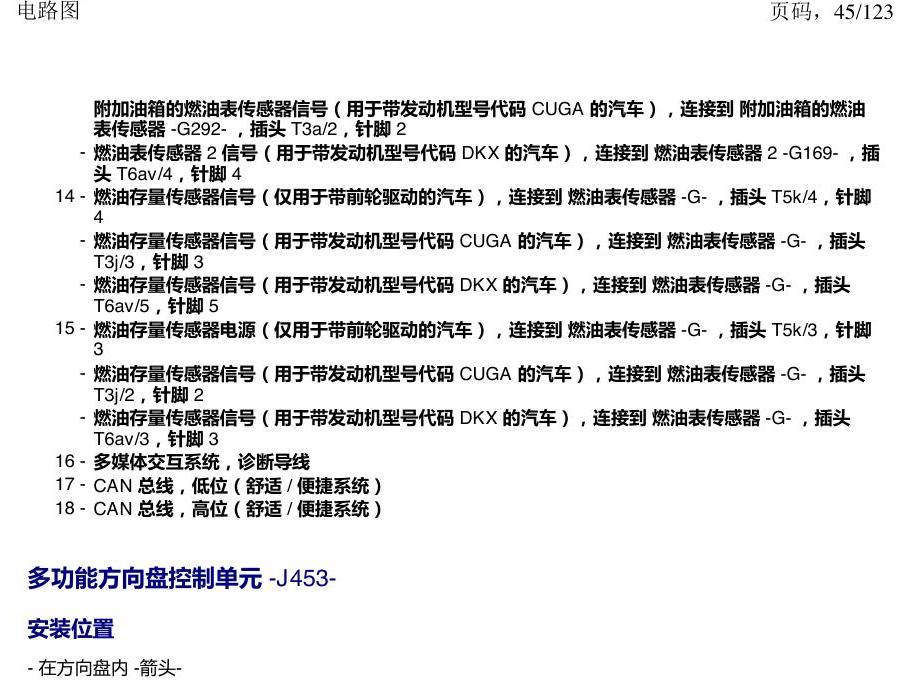

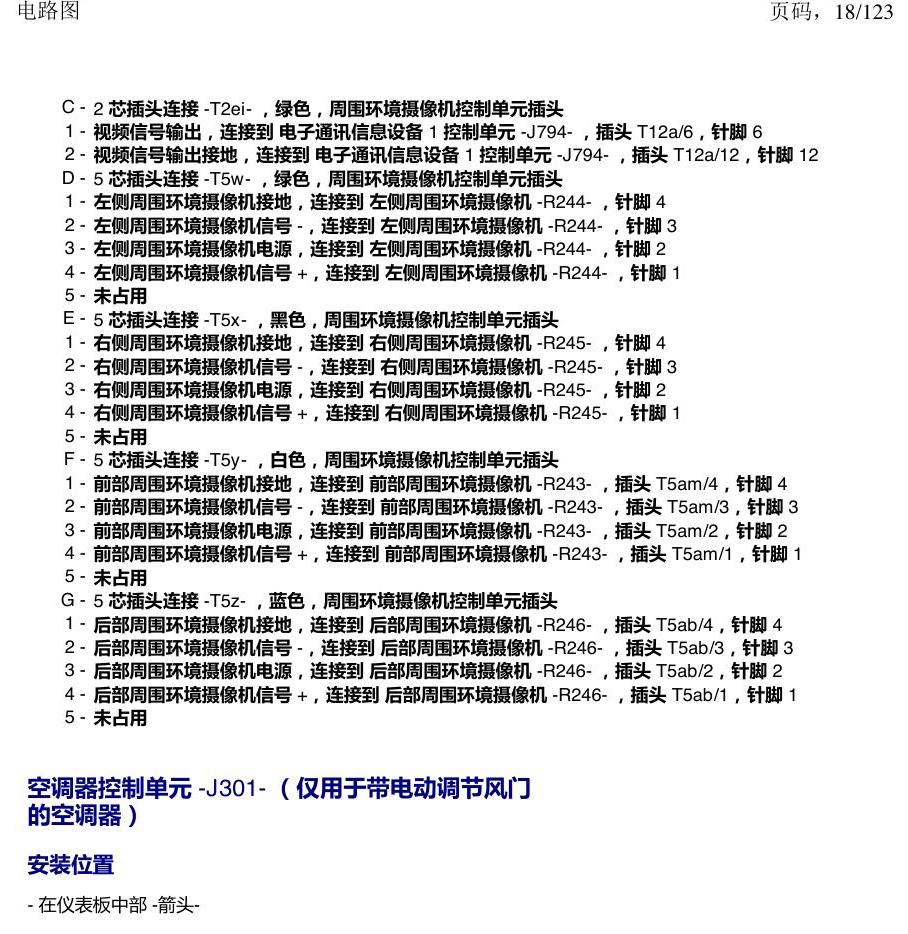

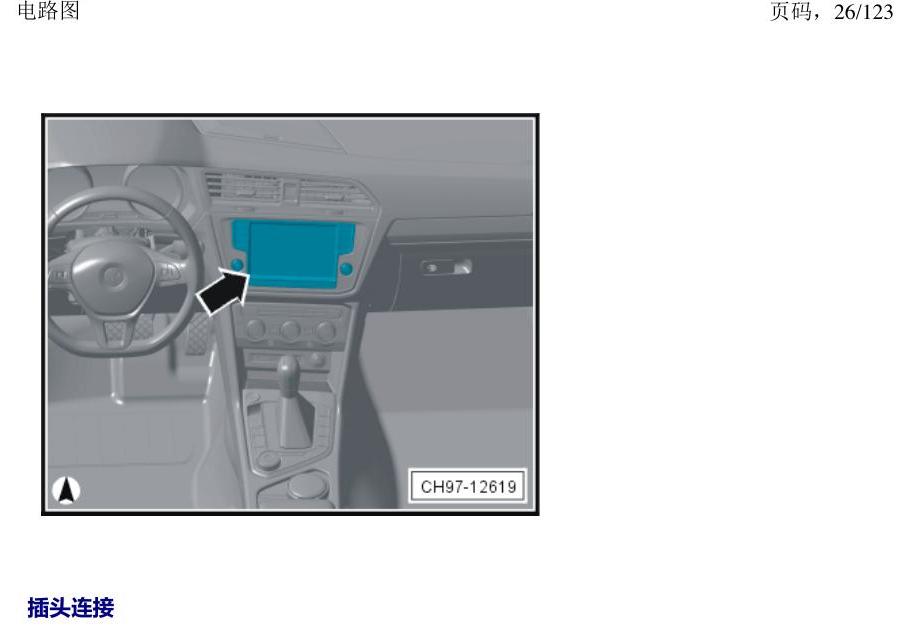

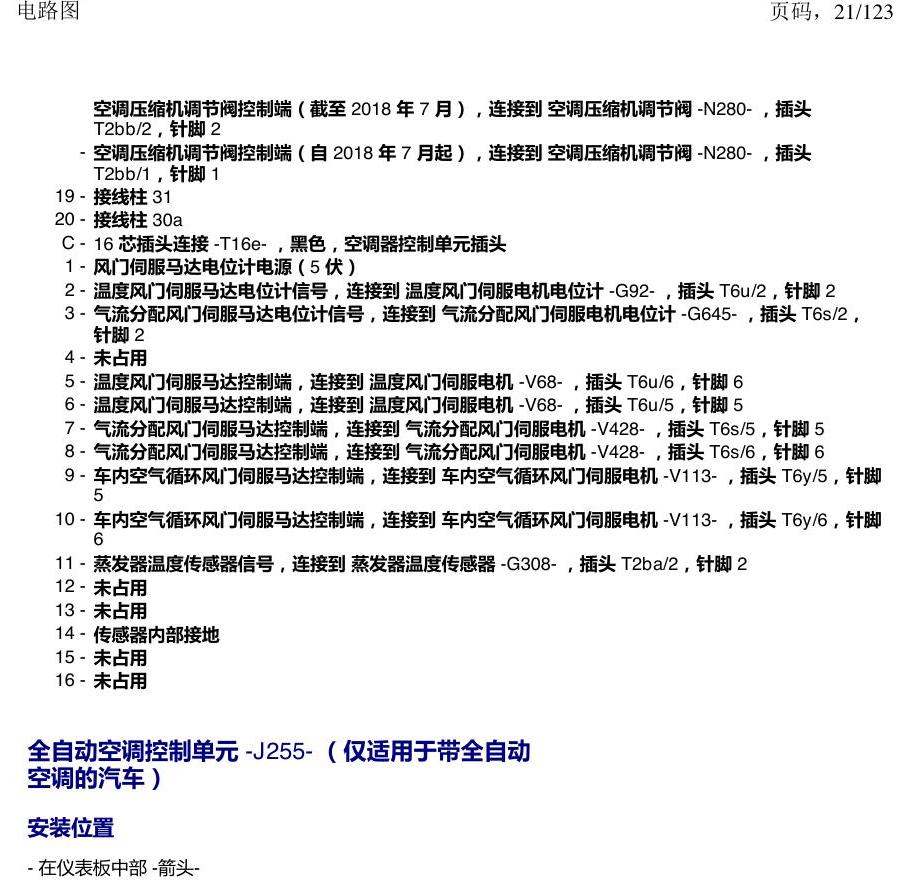

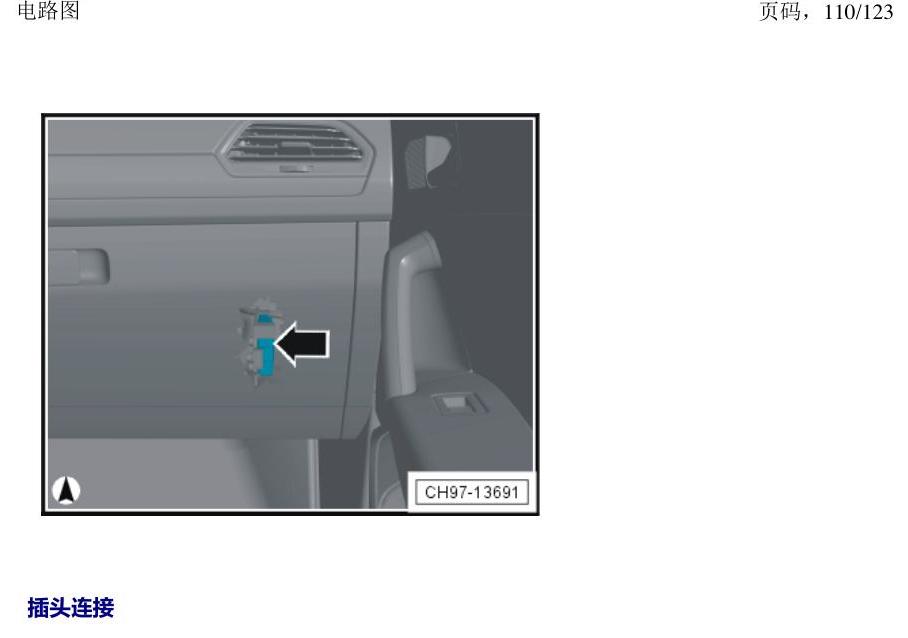

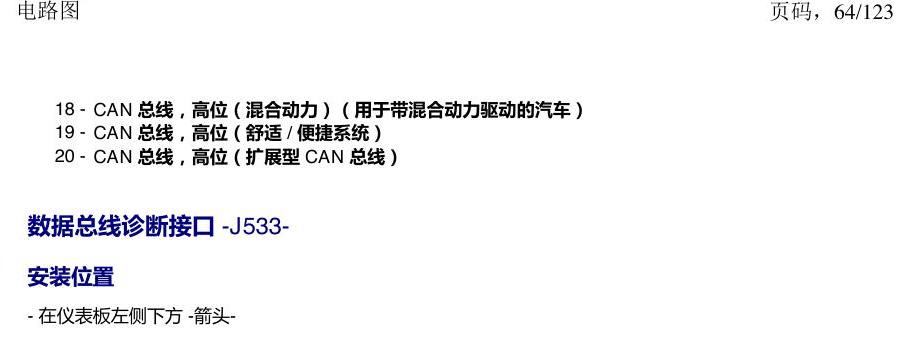

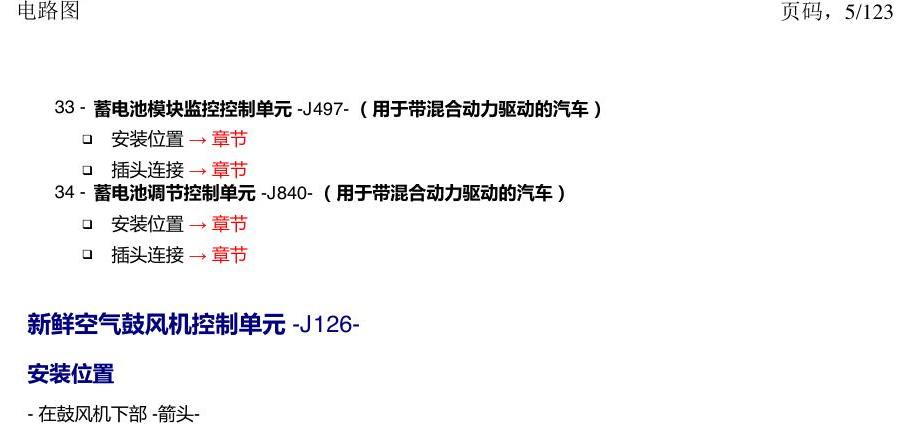

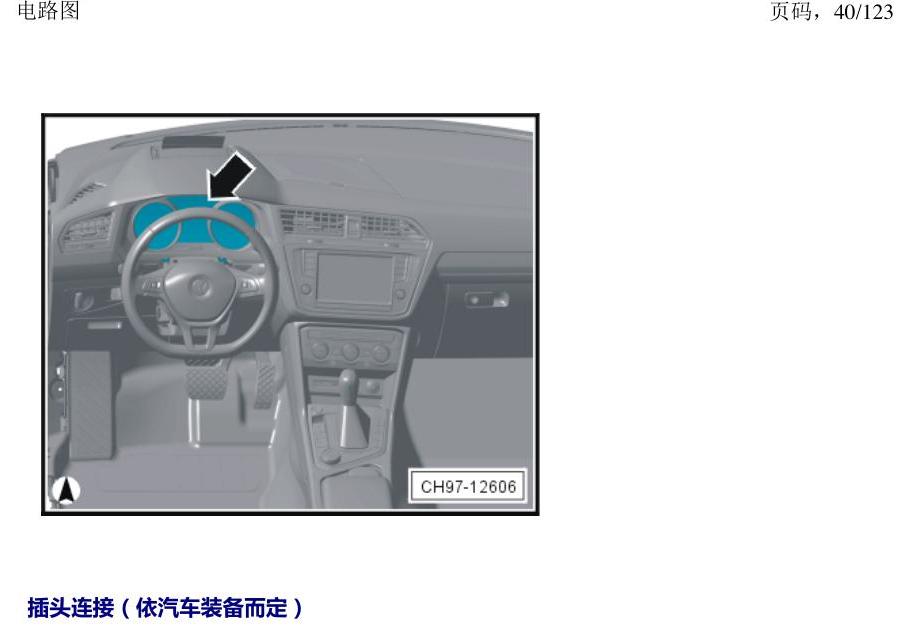

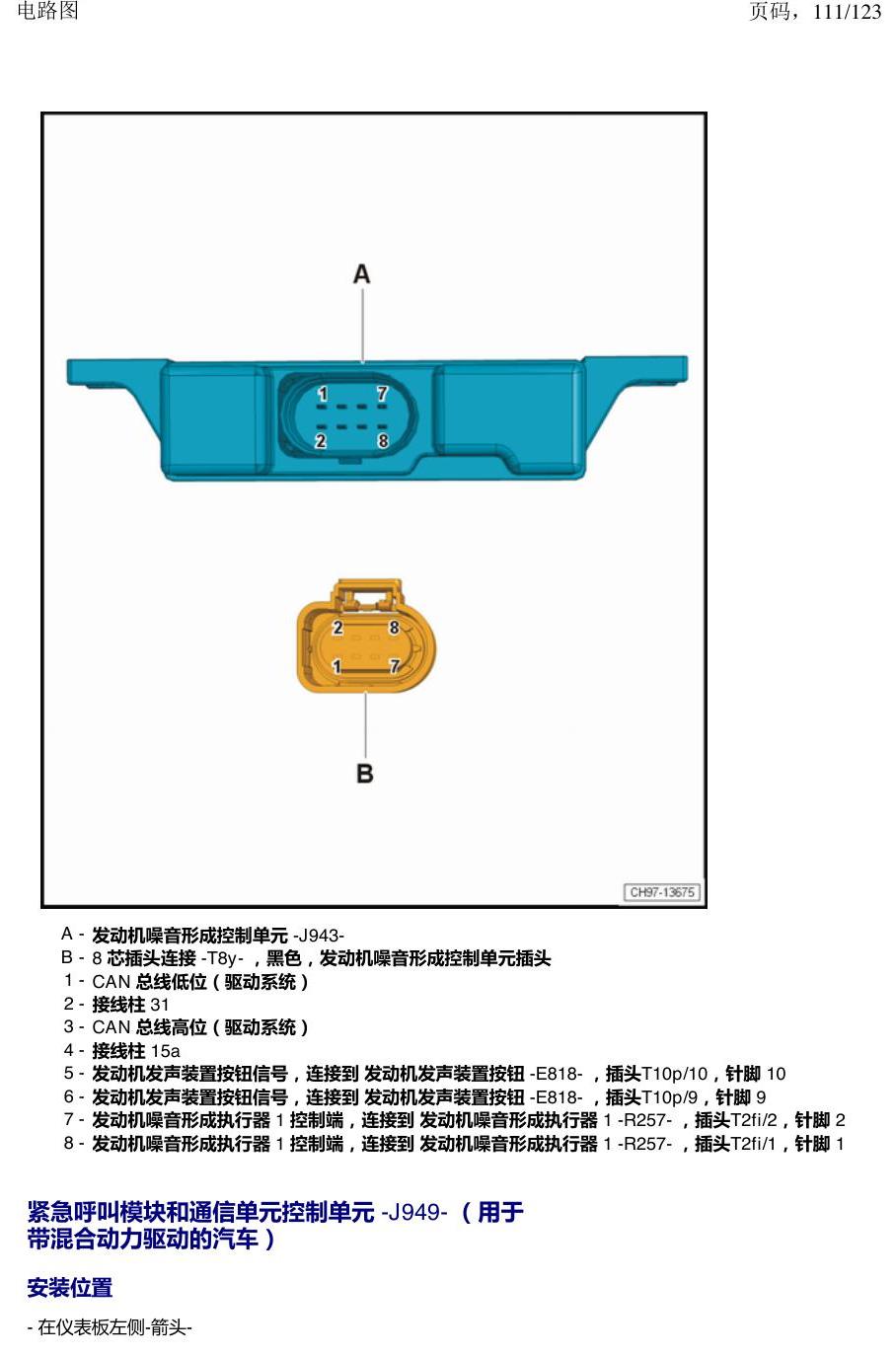

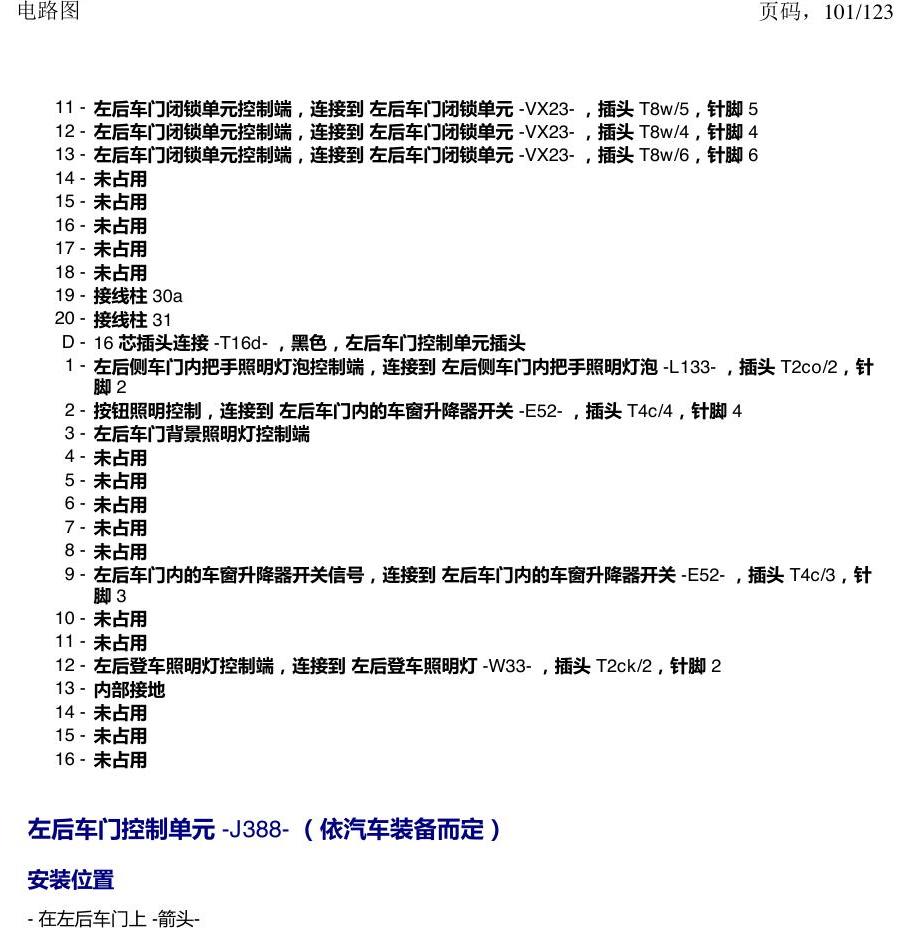

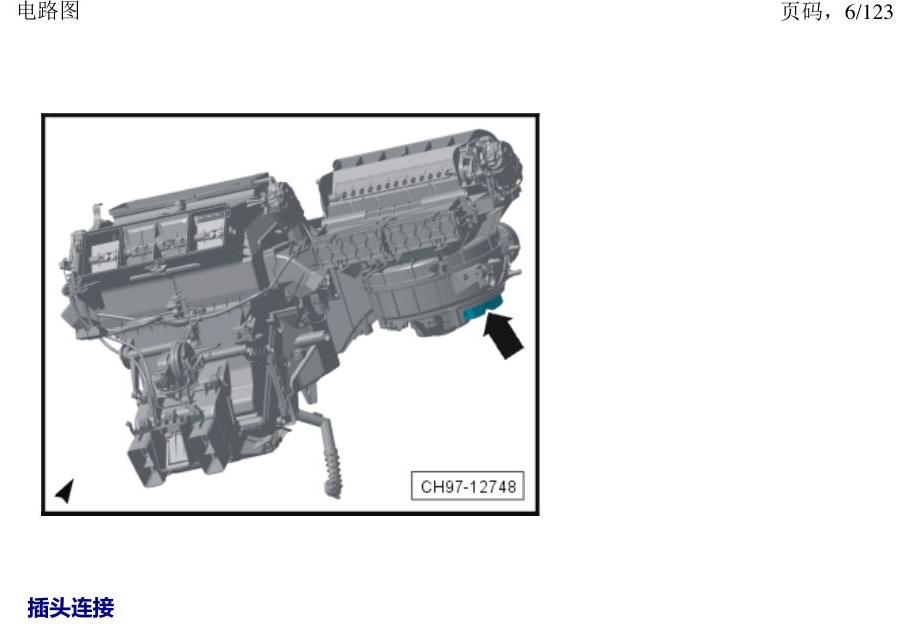

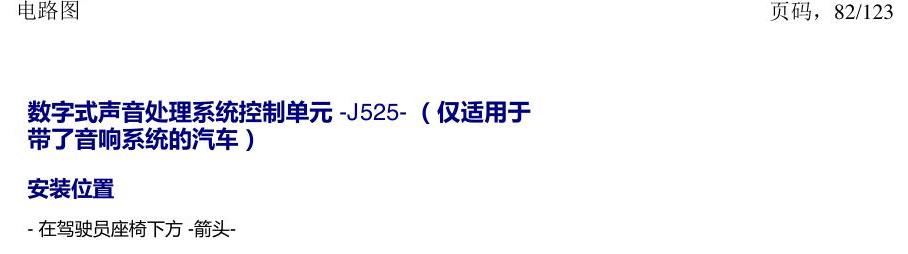

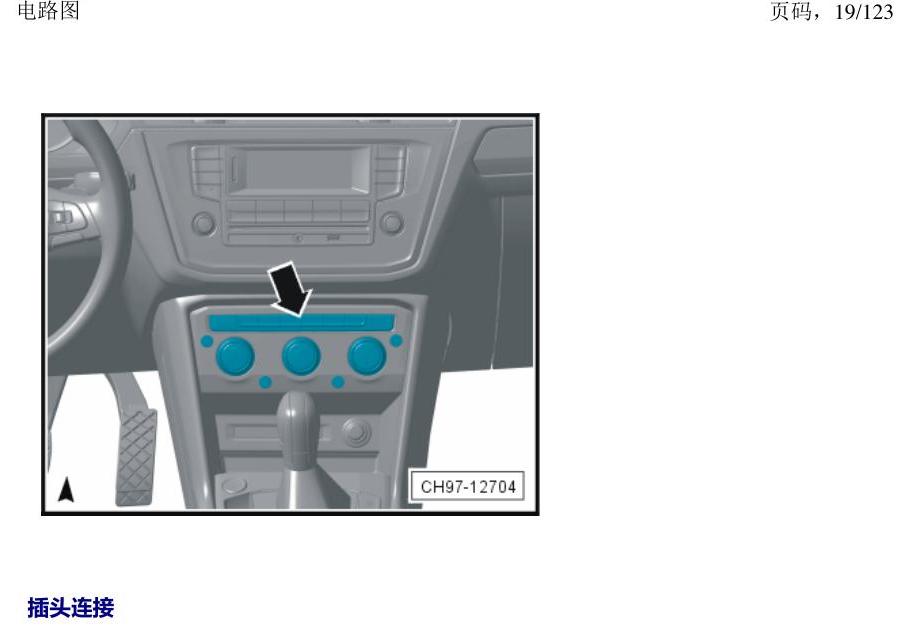

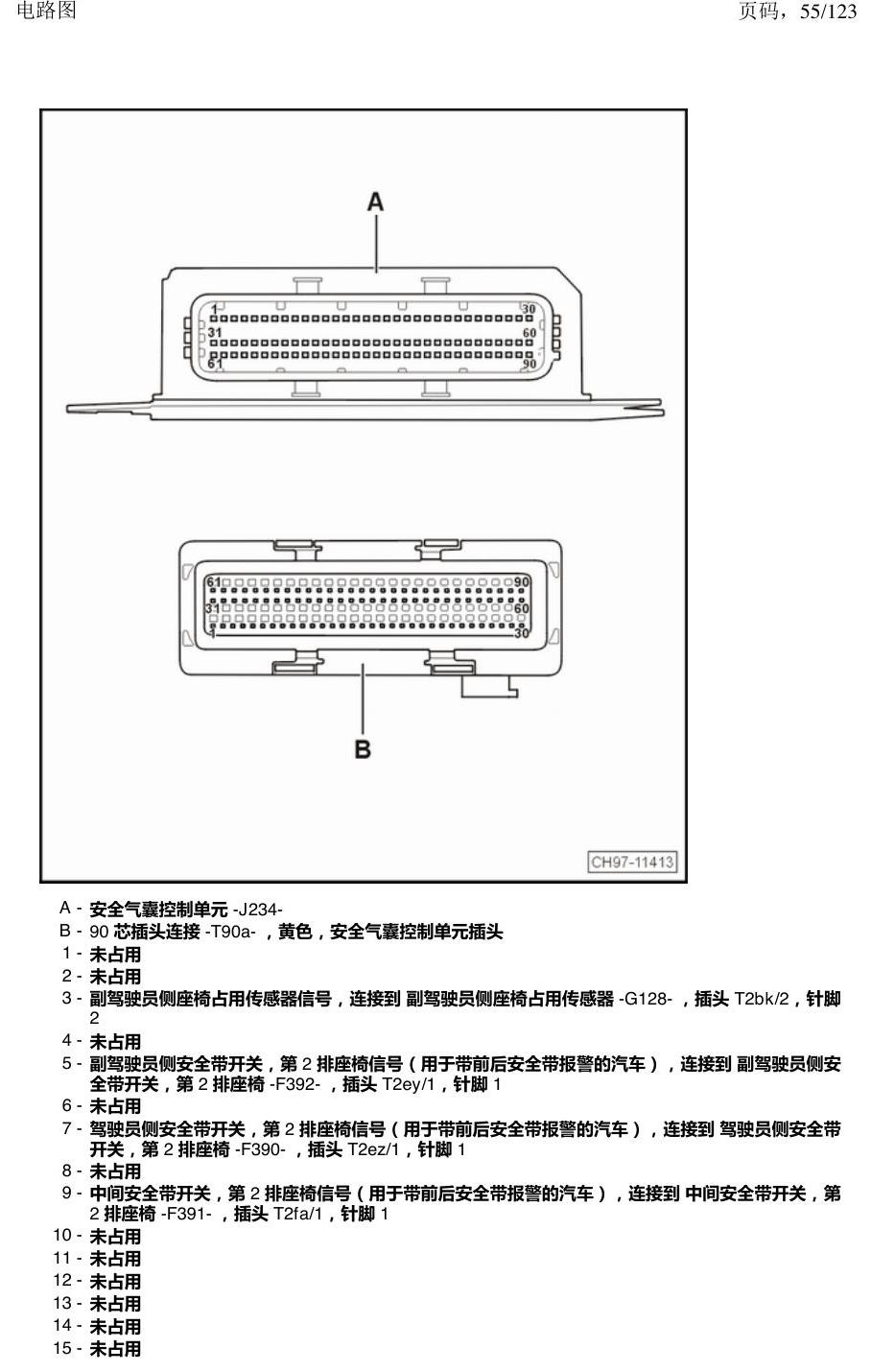

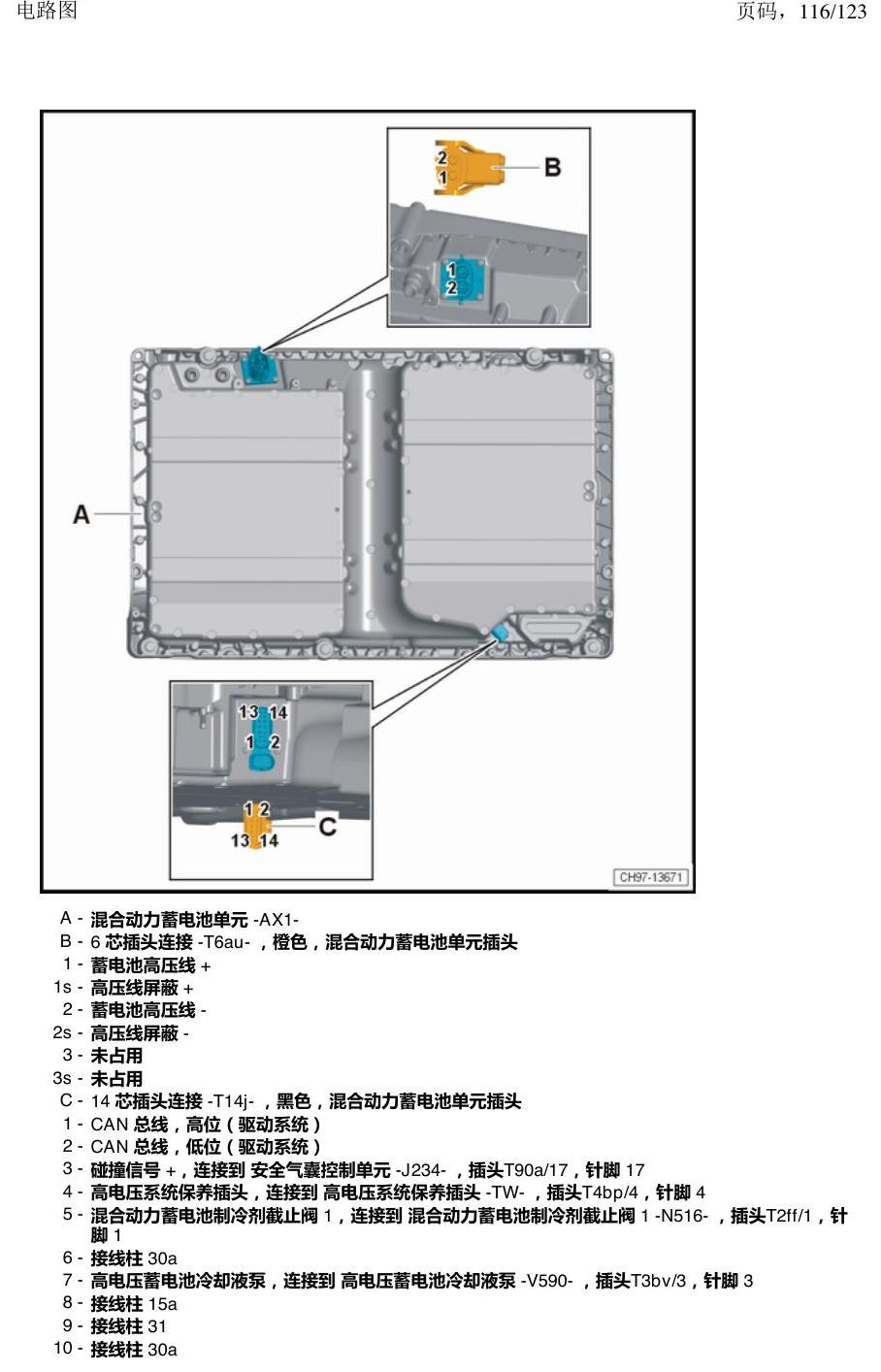

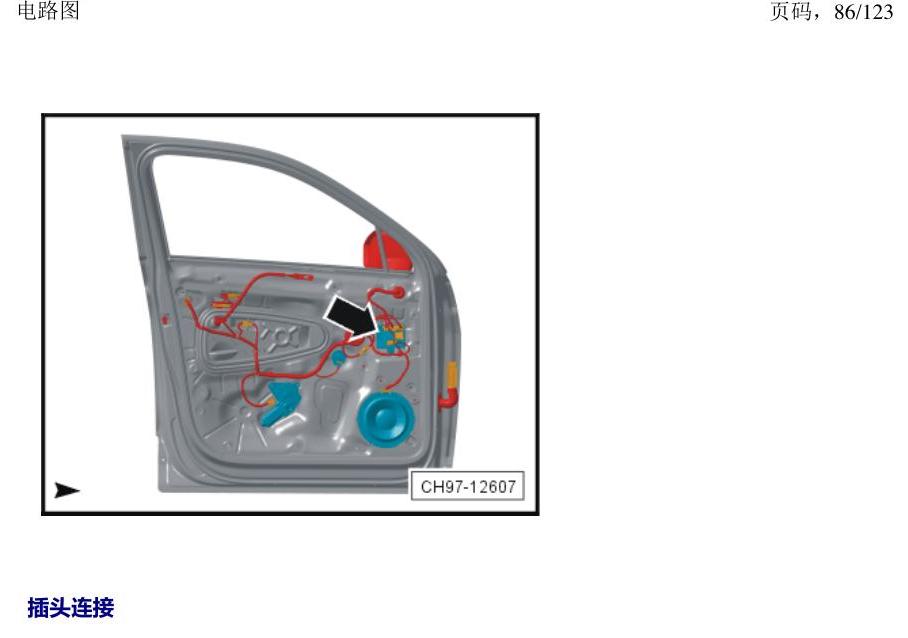

下方为原始资料图，共 123 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

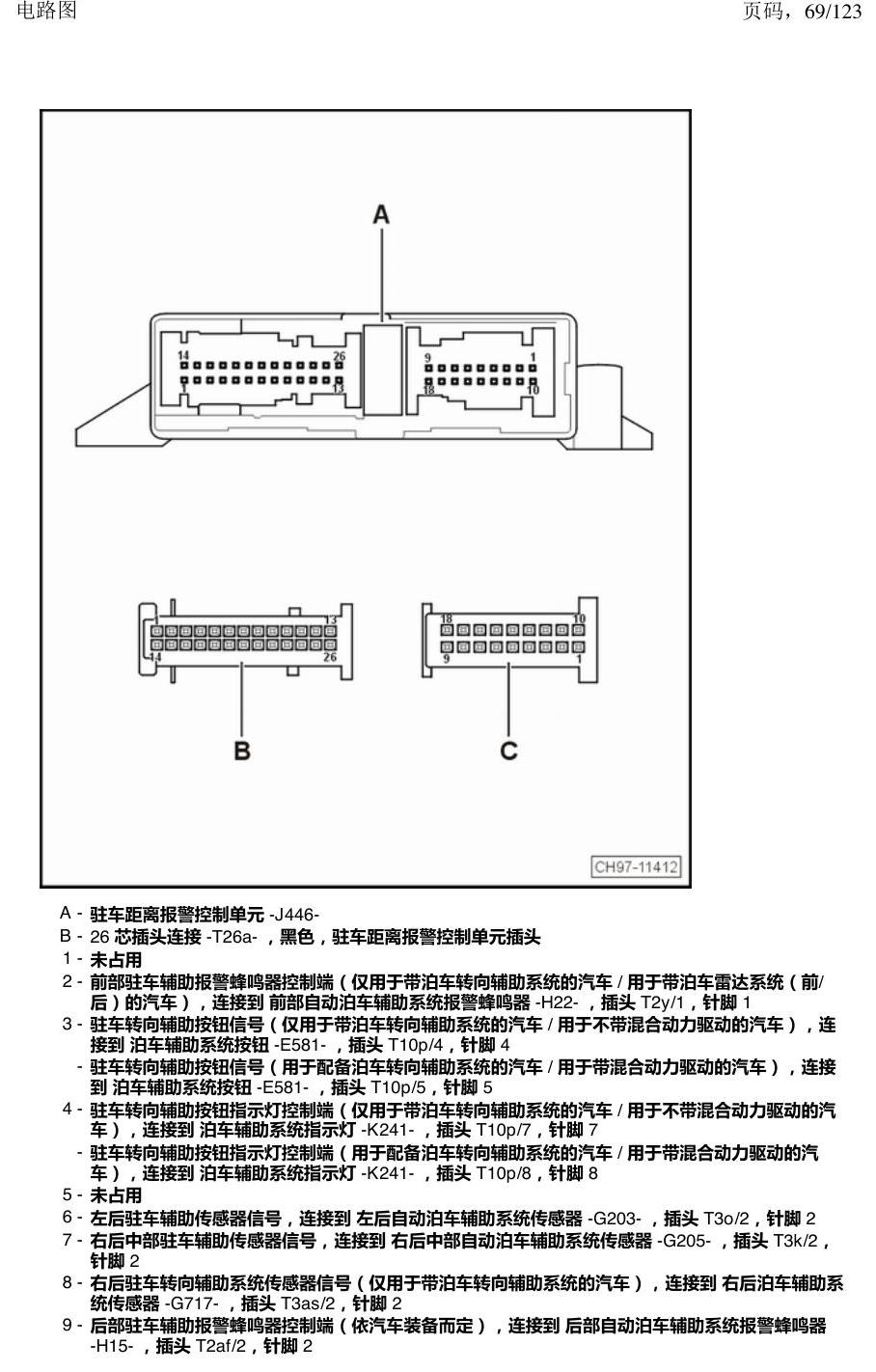

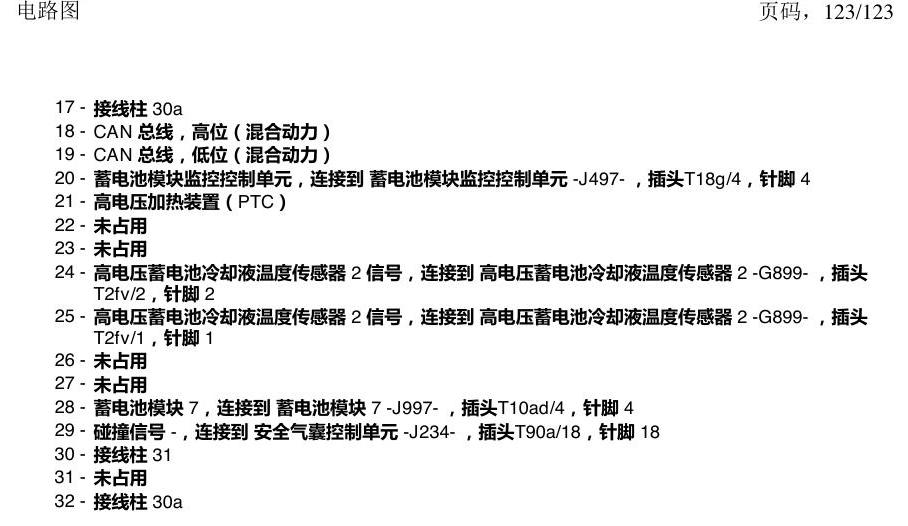

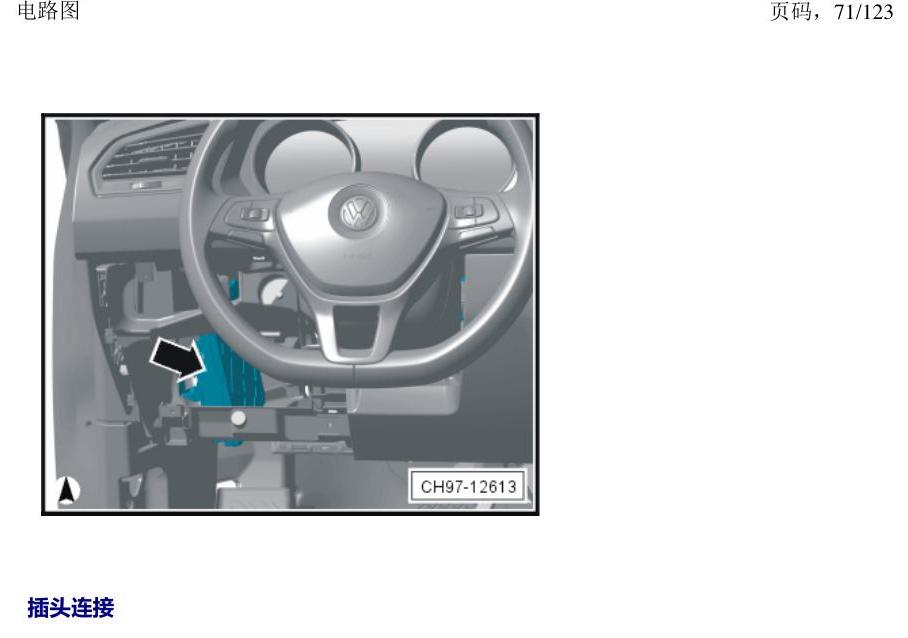

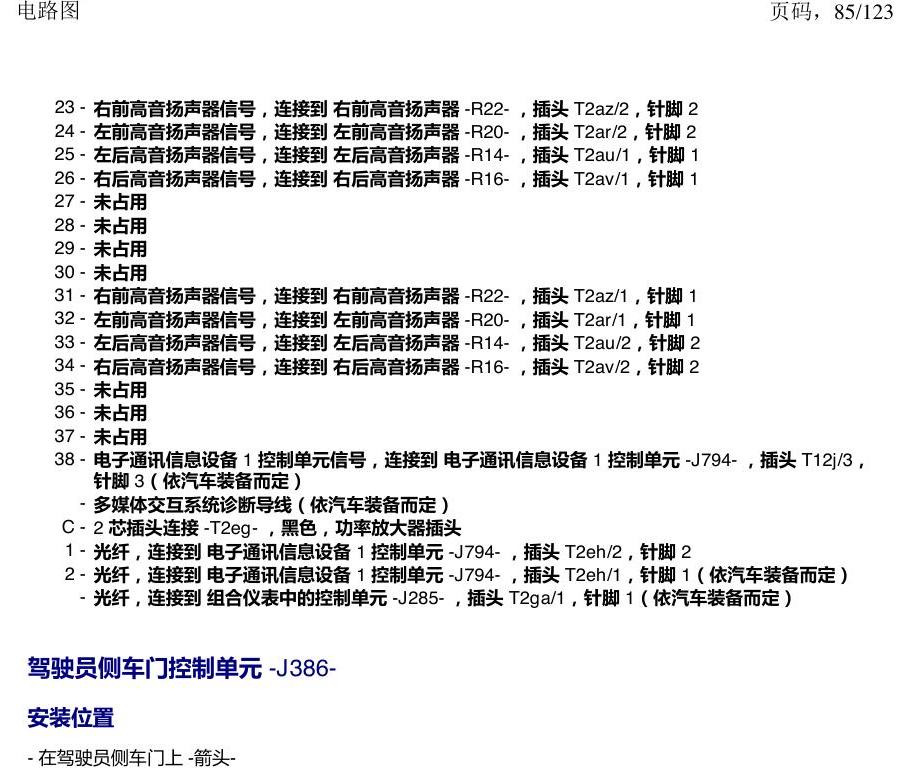

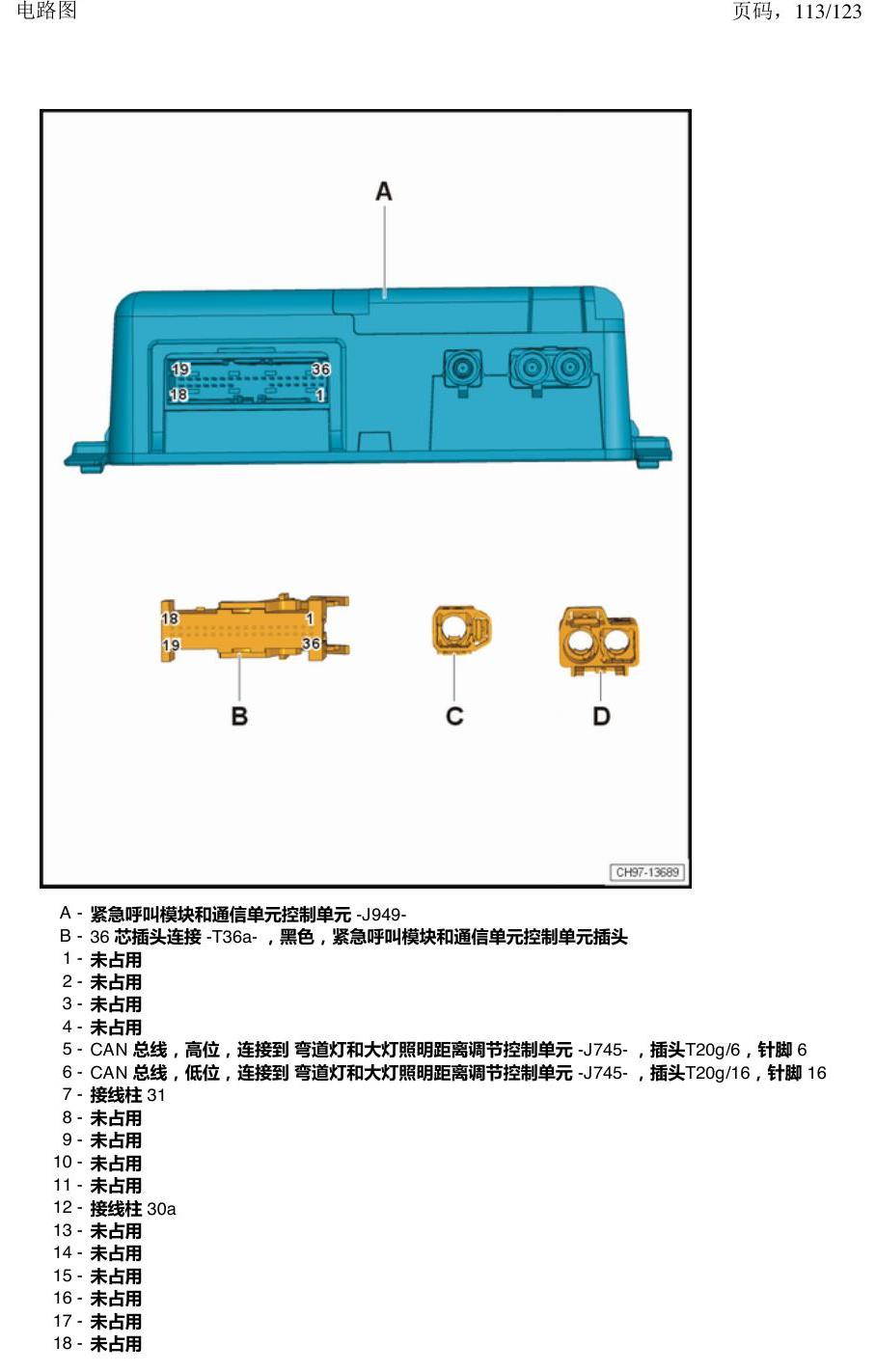

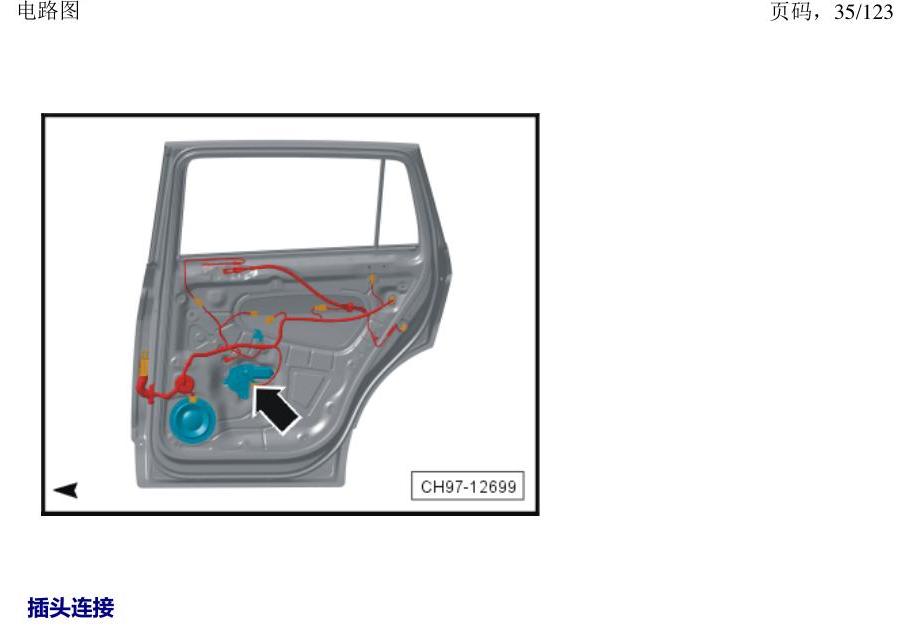

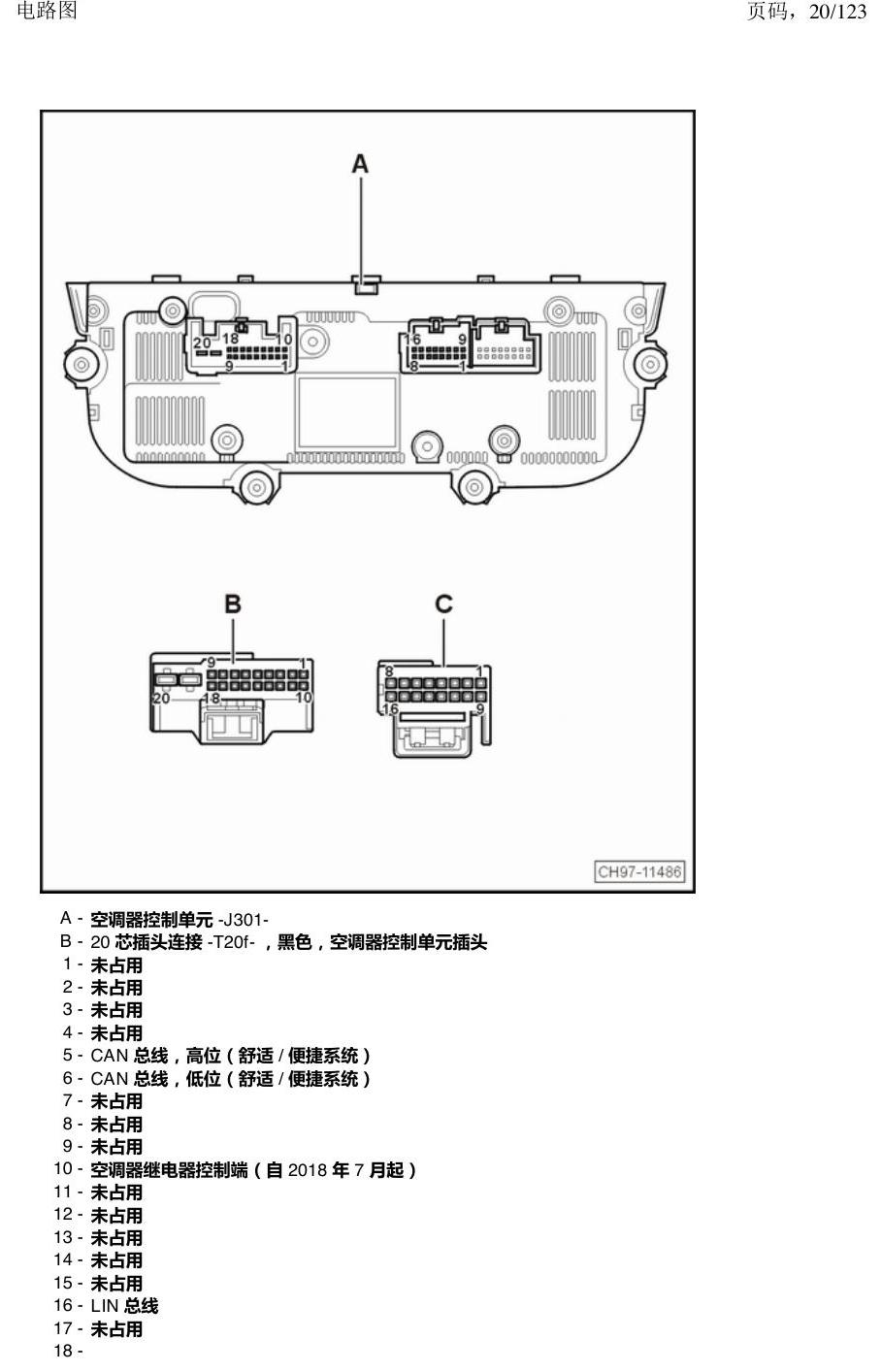

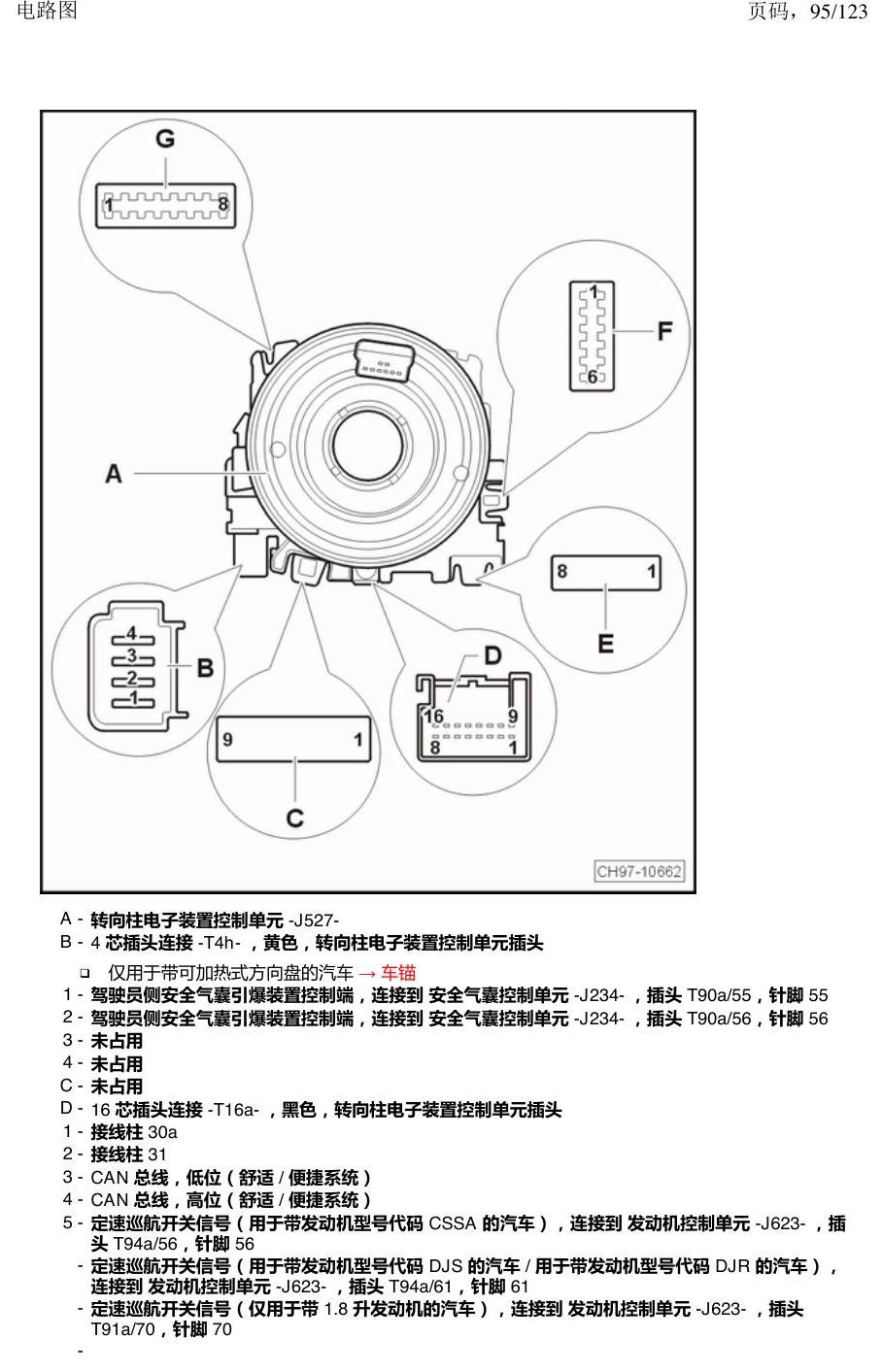

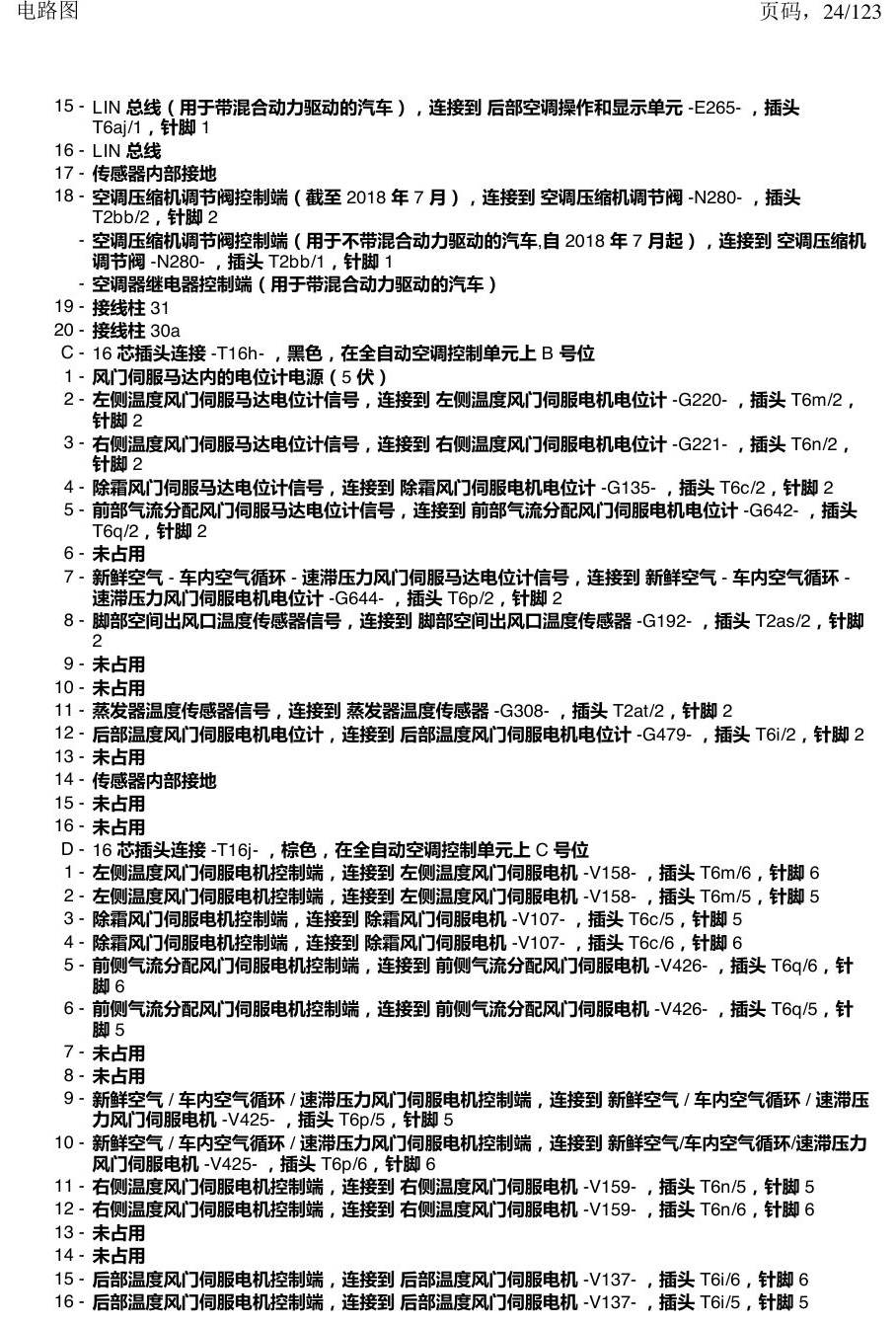

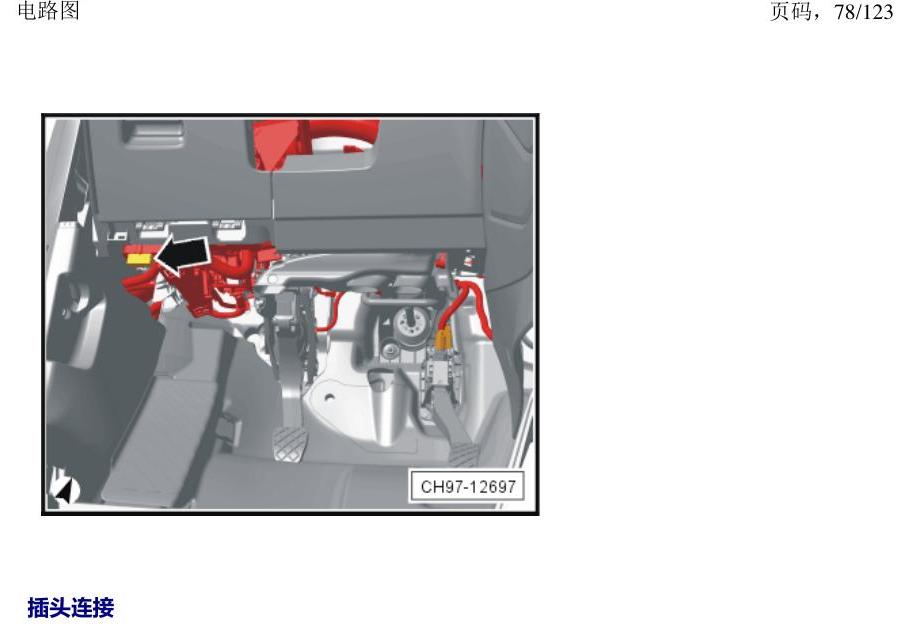

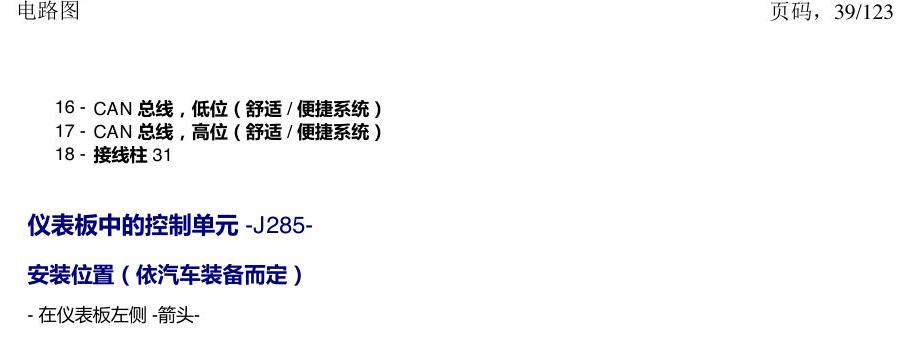

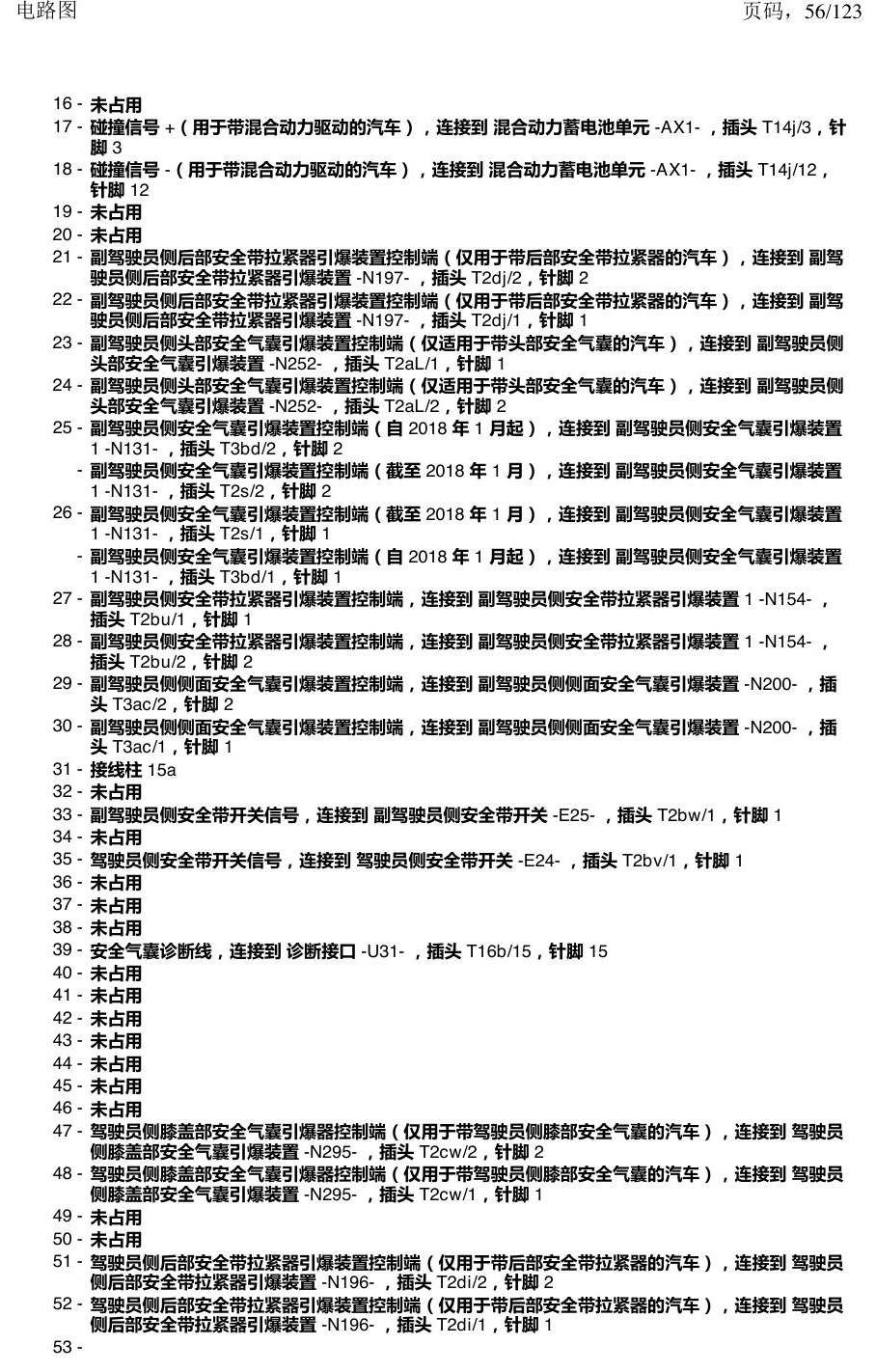

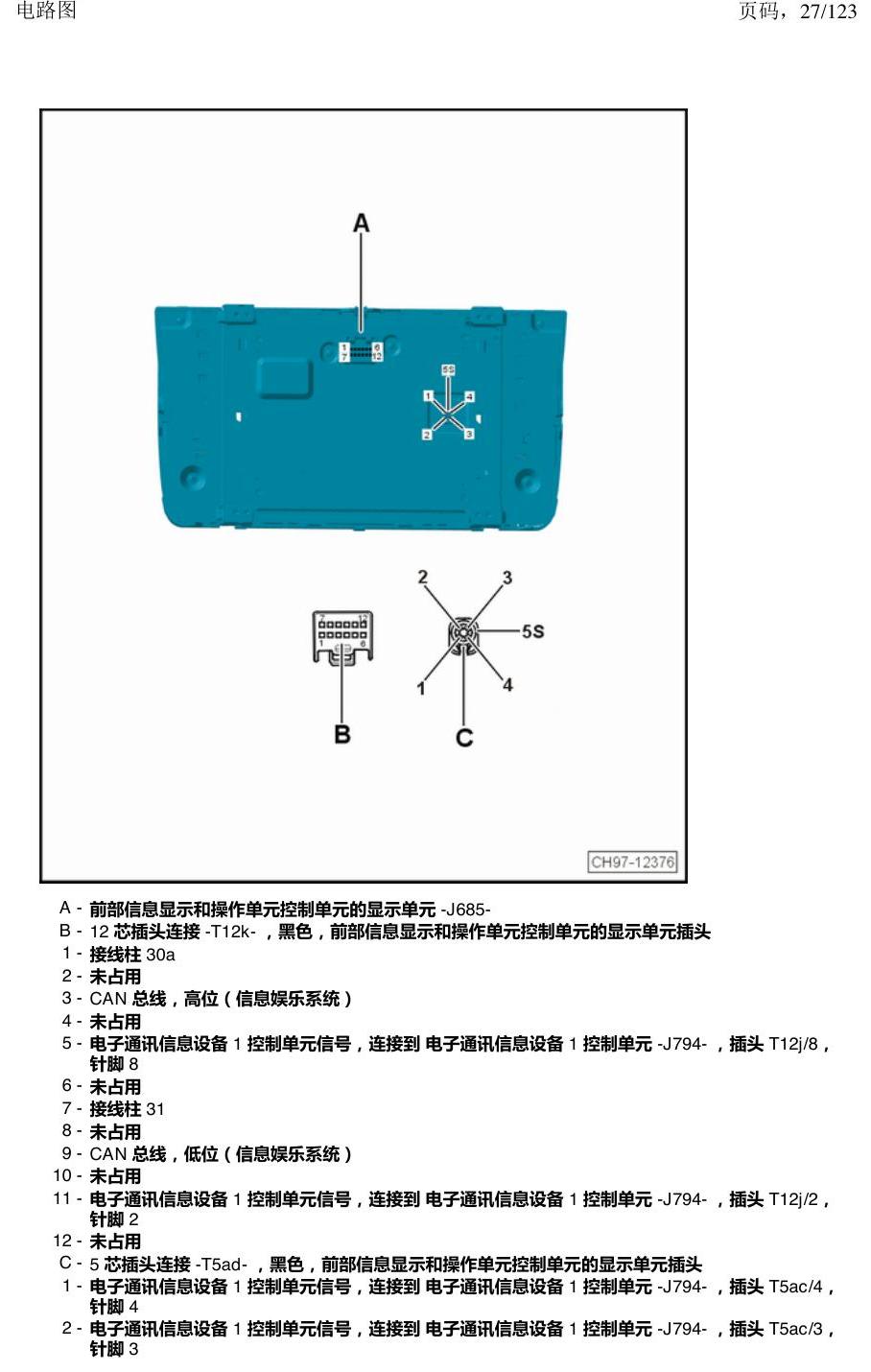

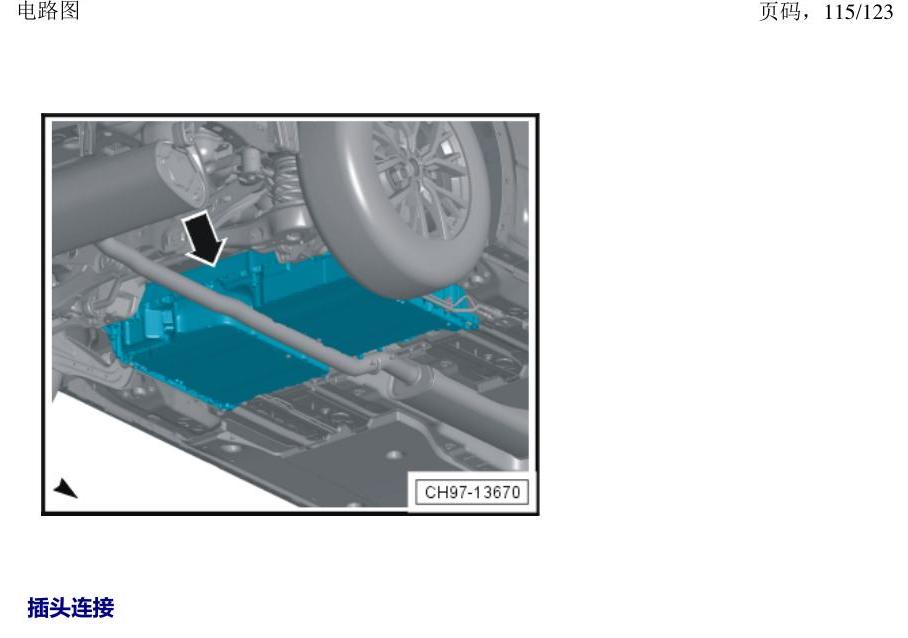

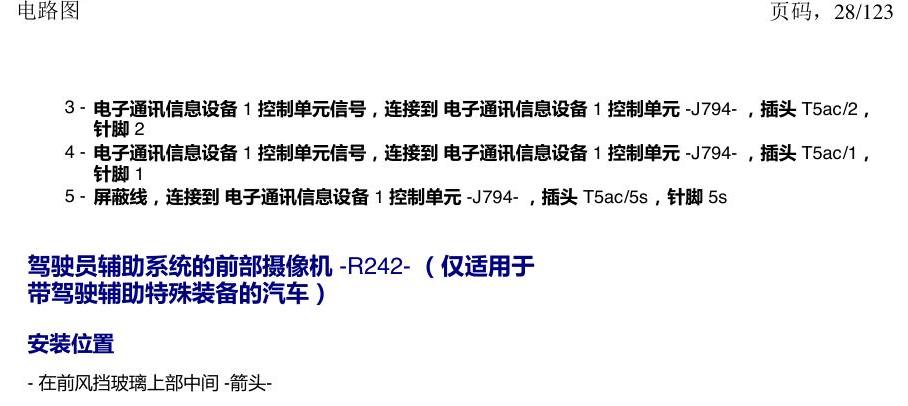

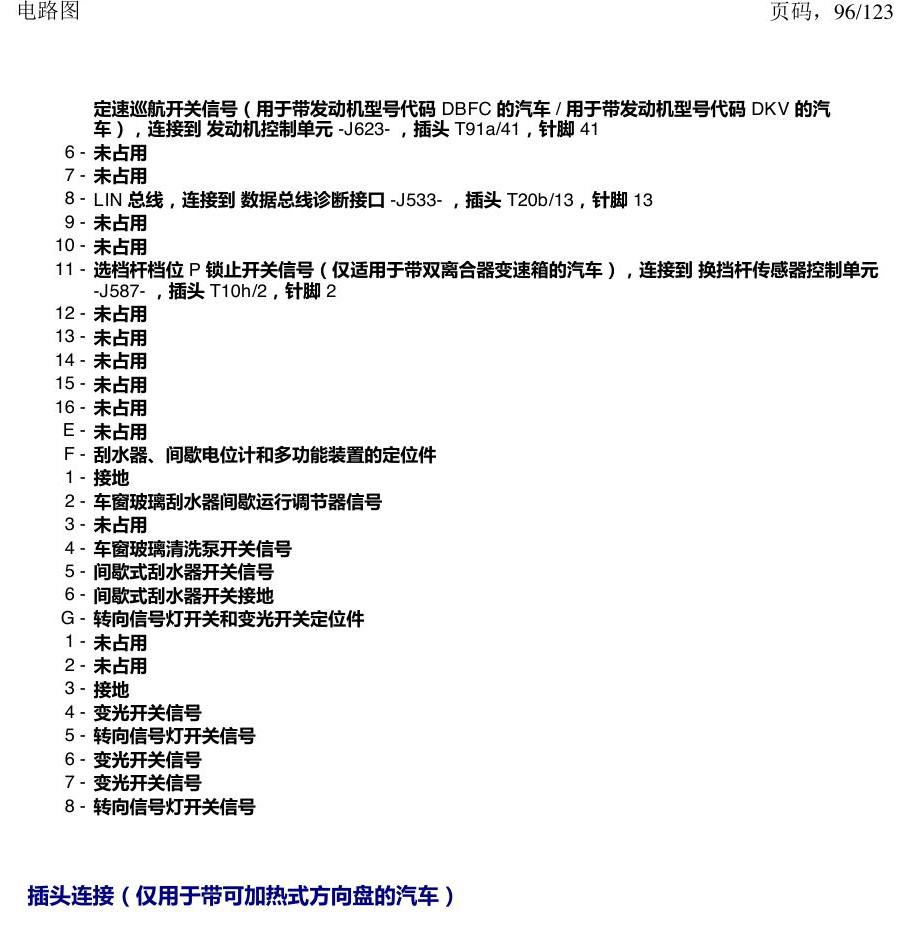

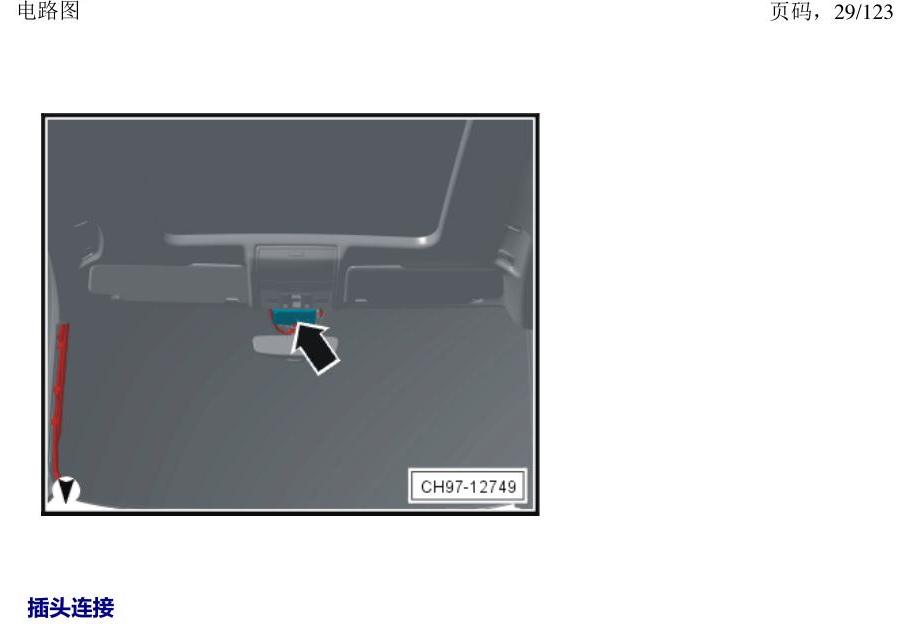

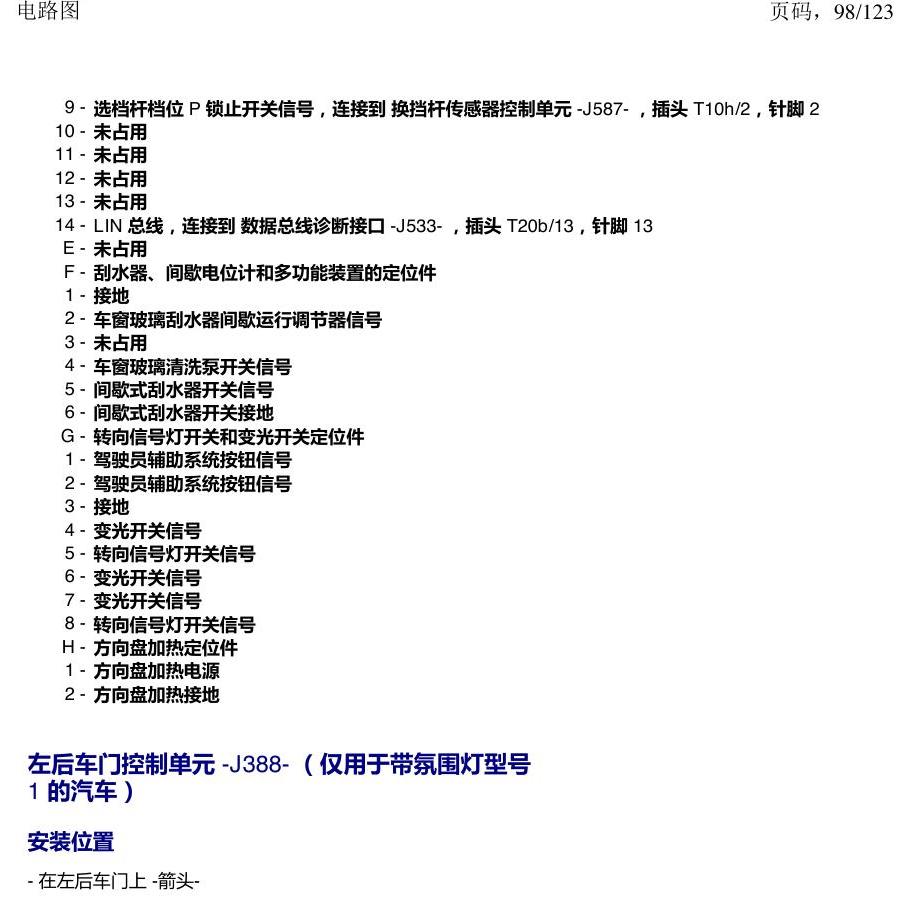

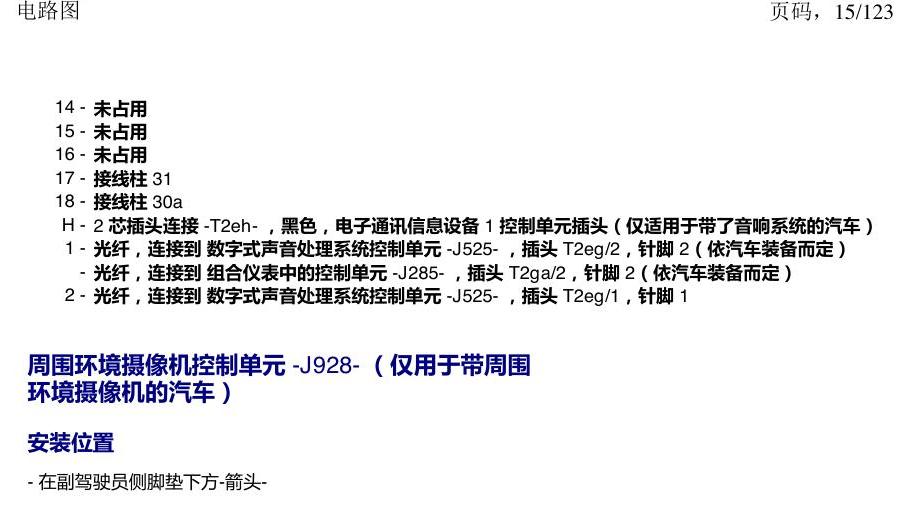

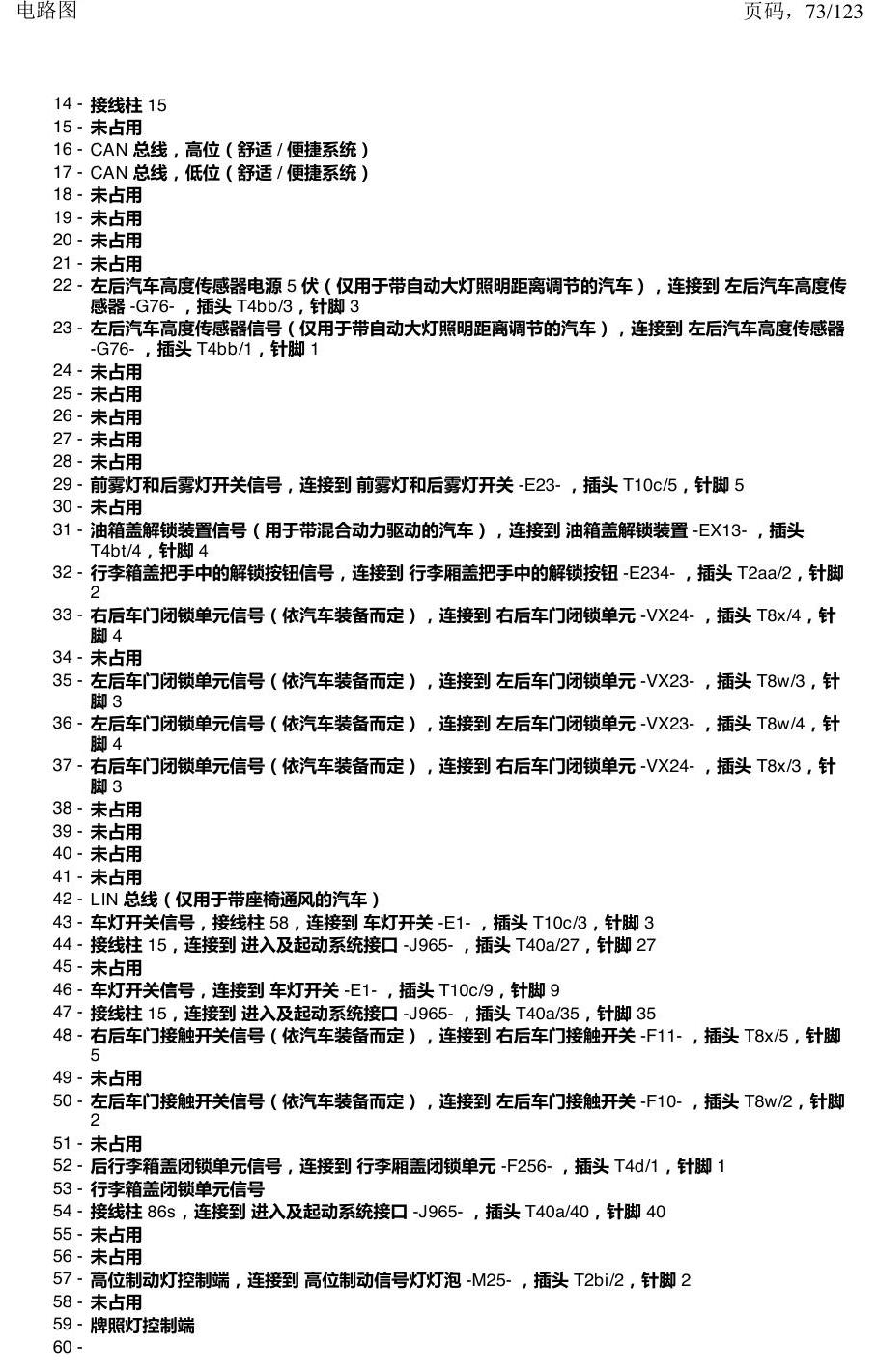

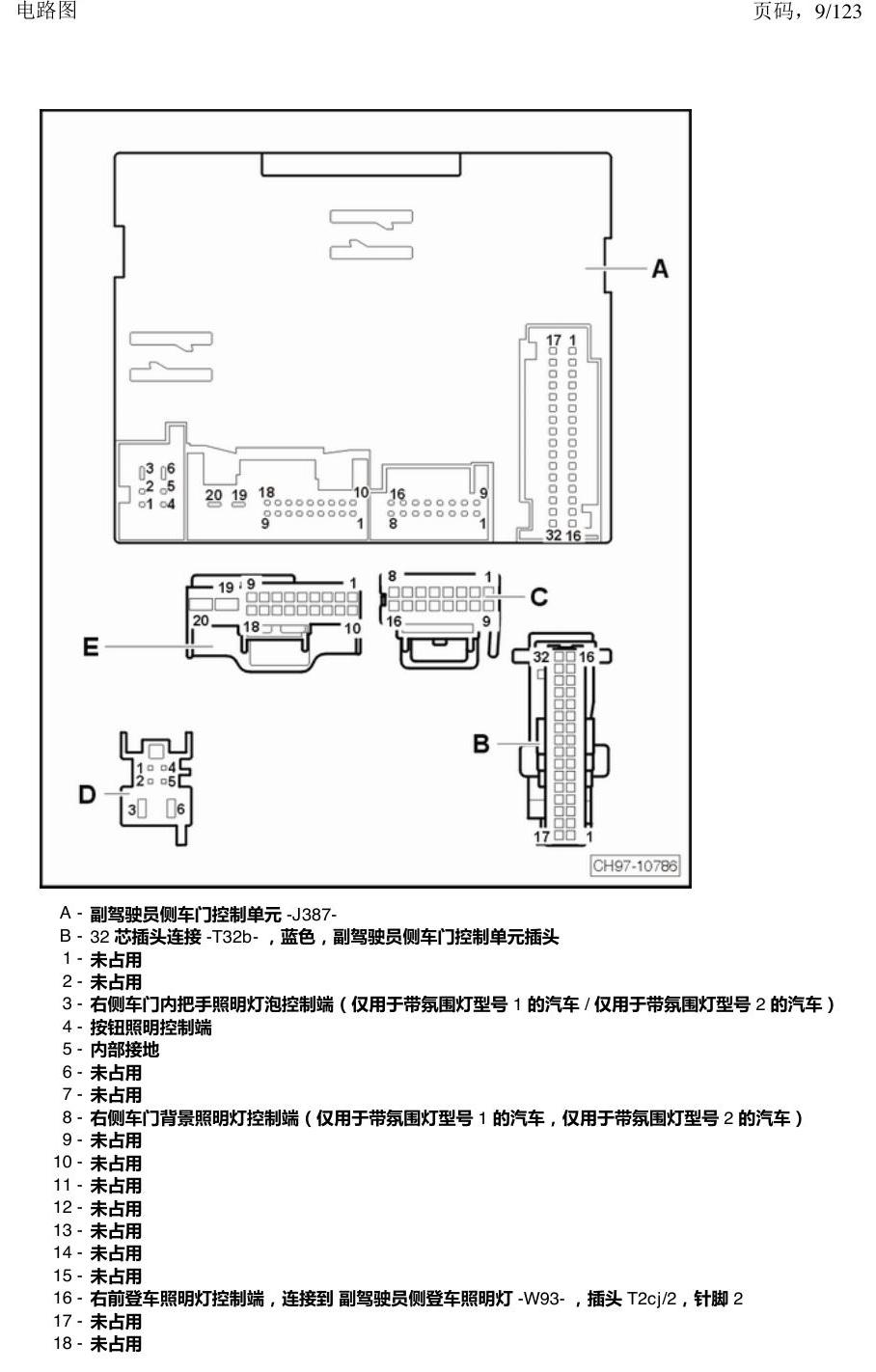

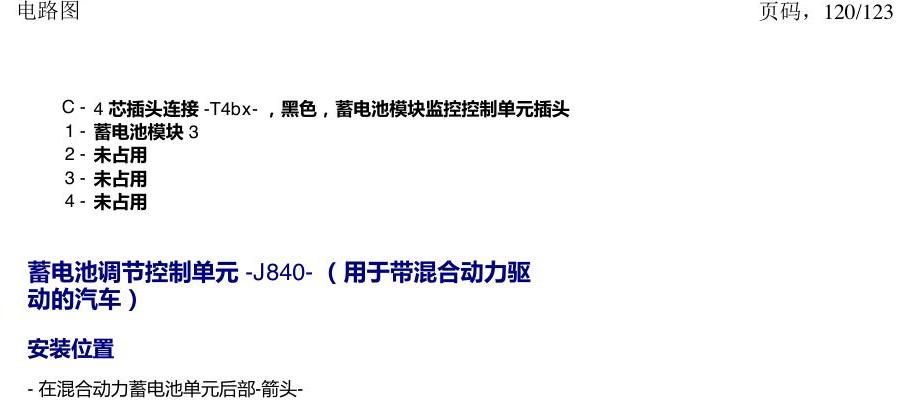

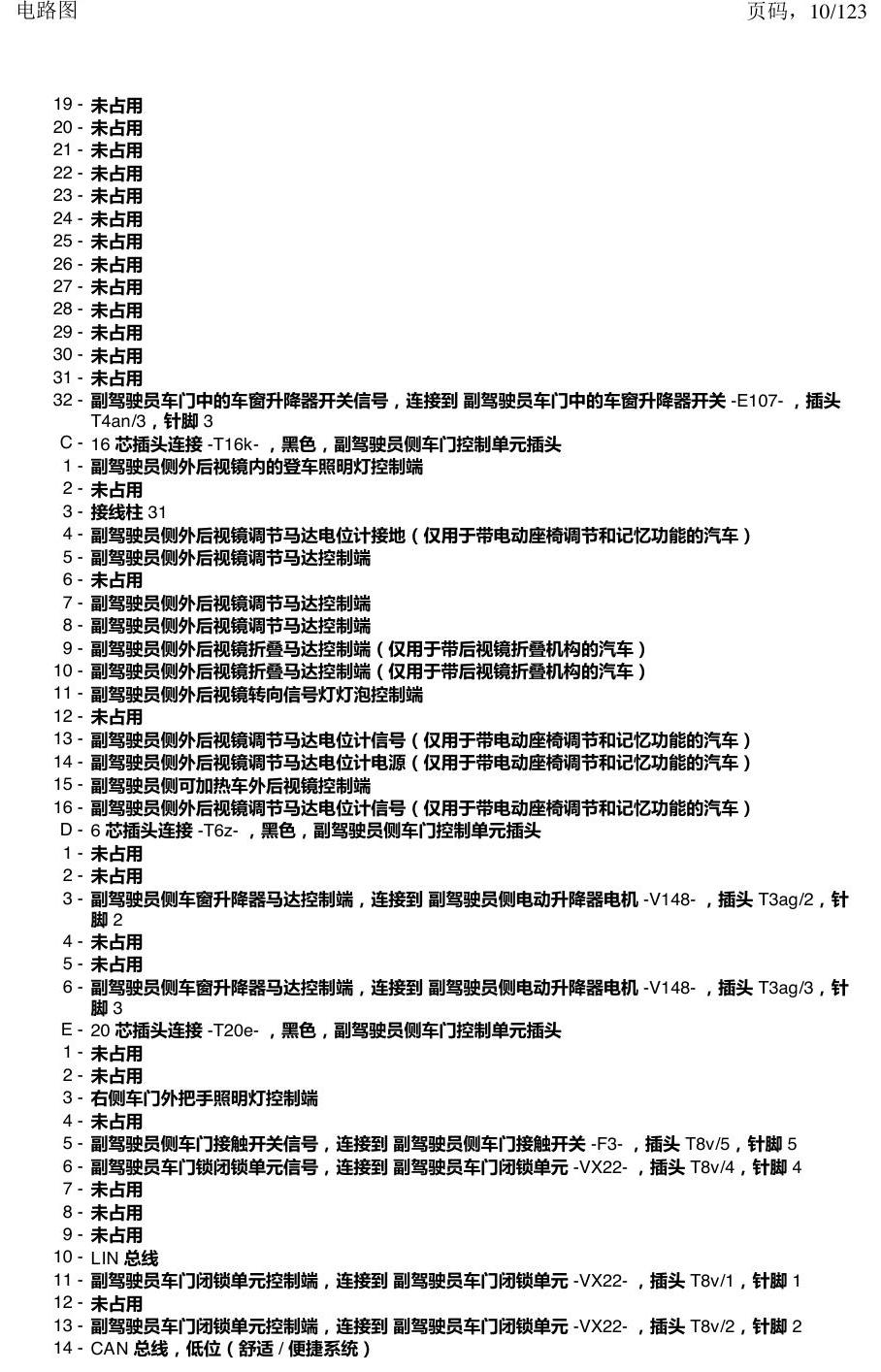

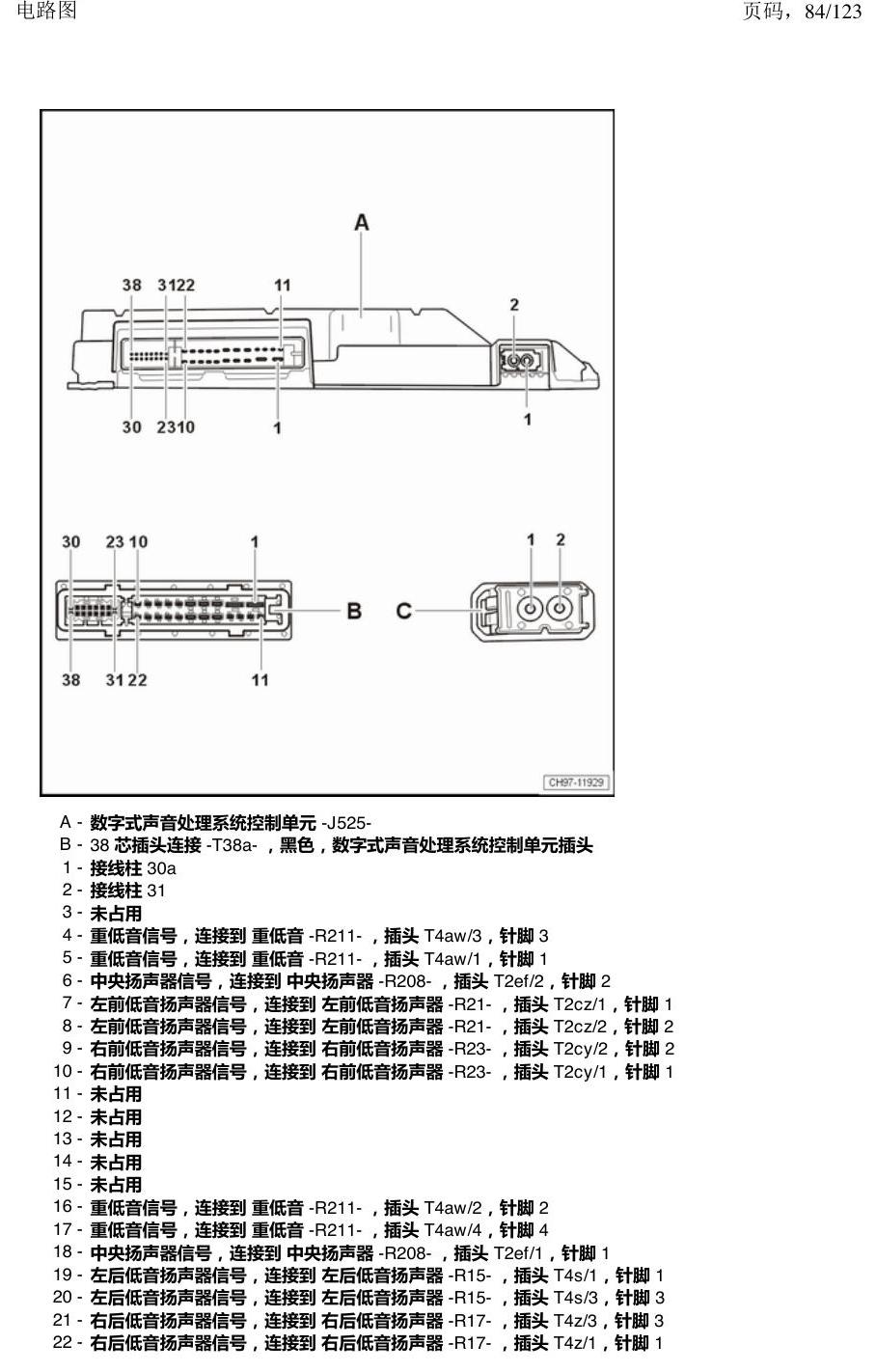

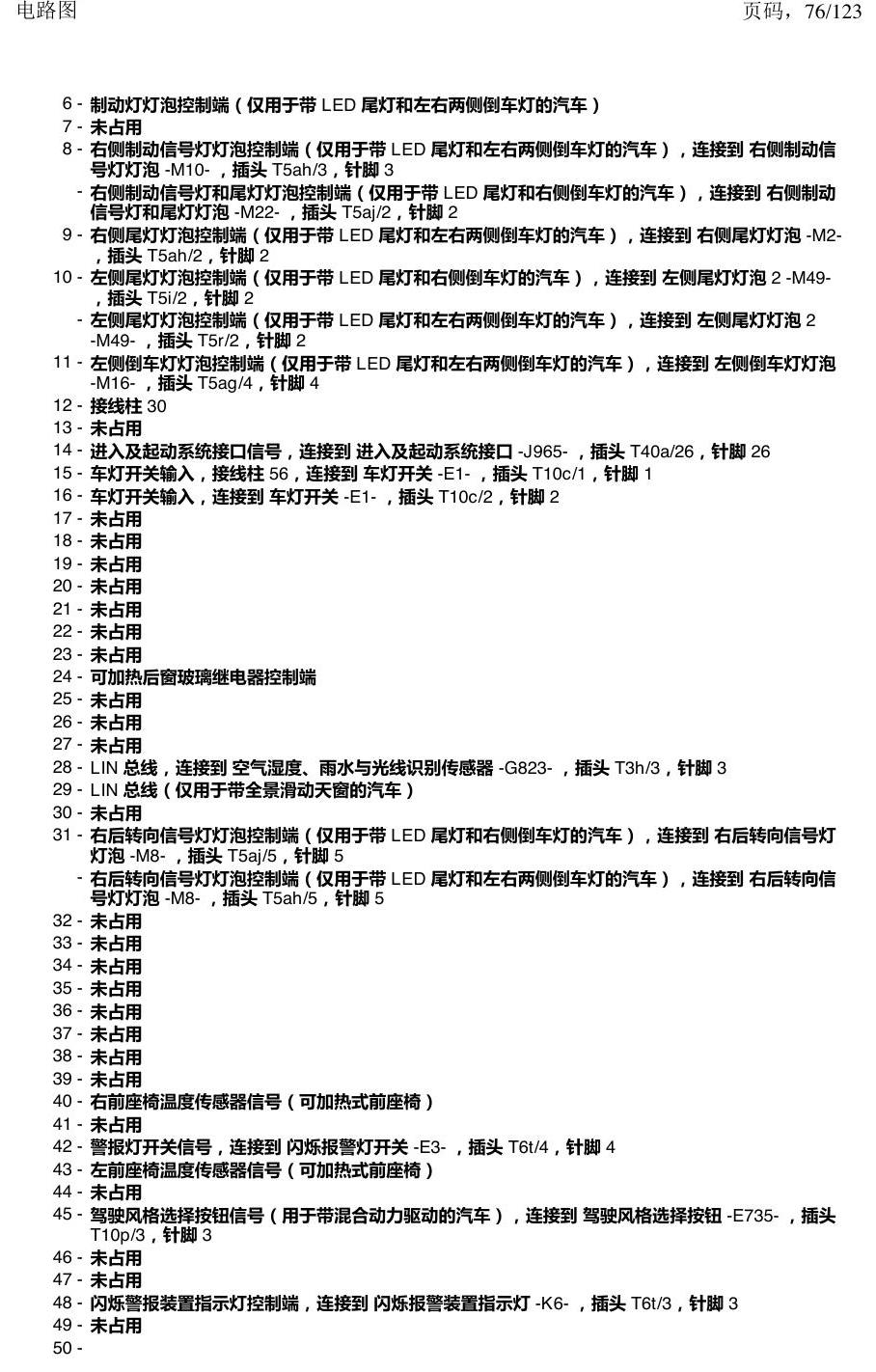

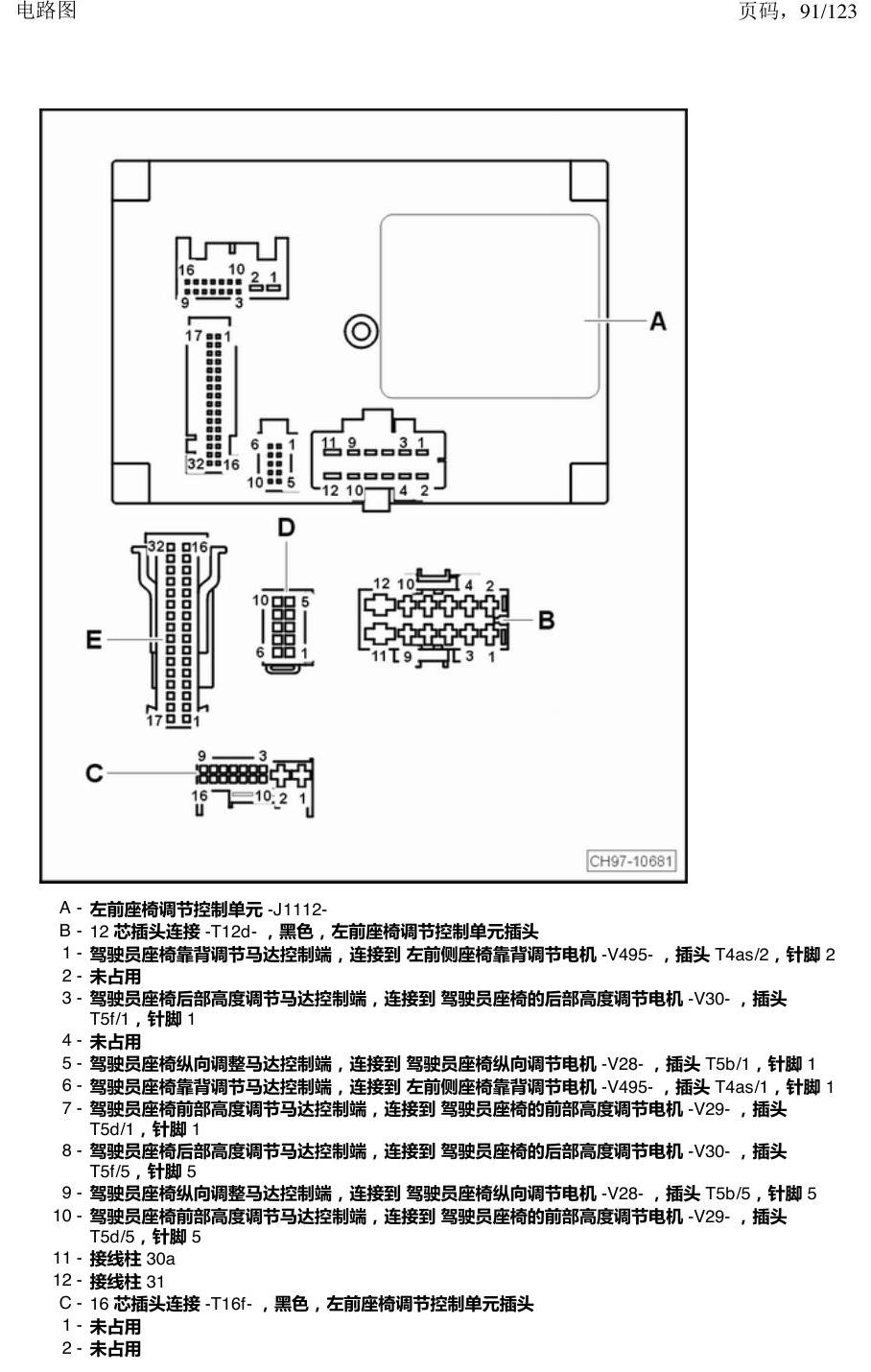

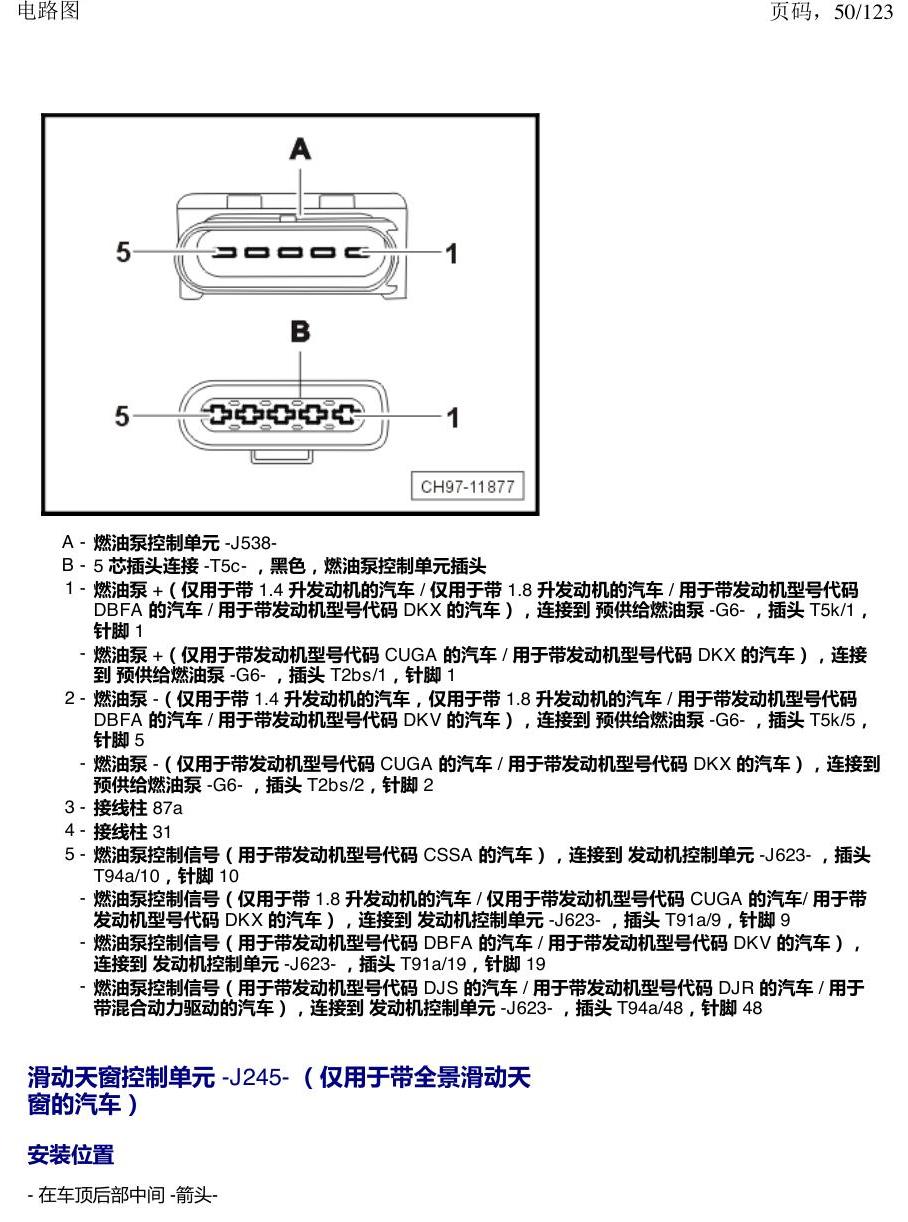

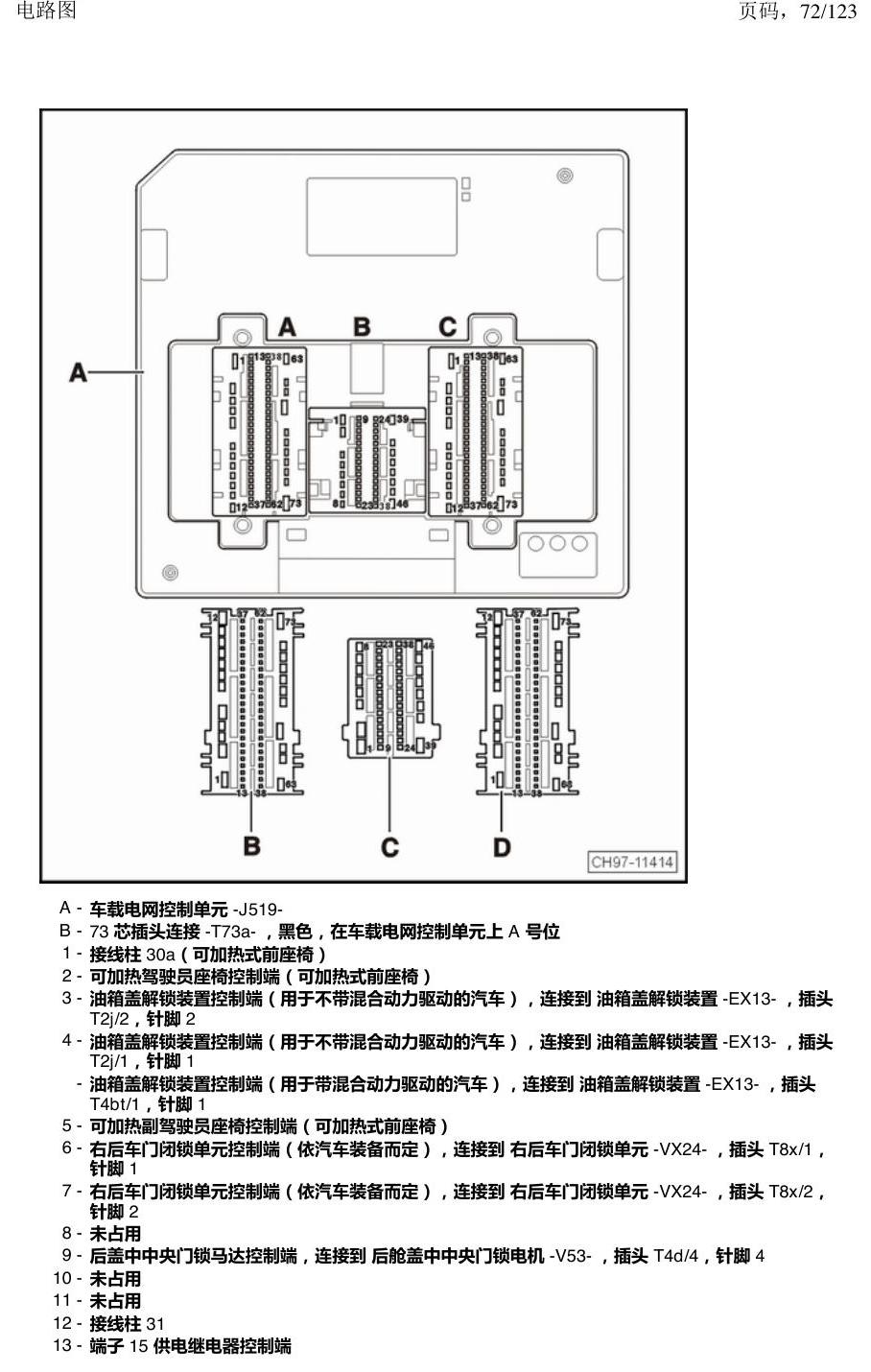

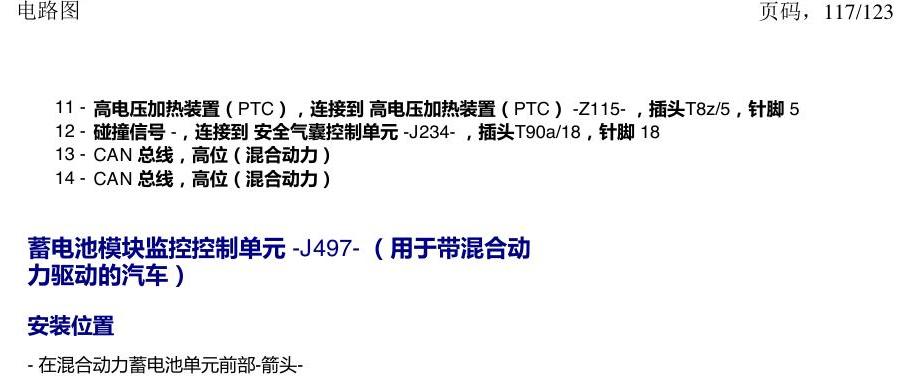

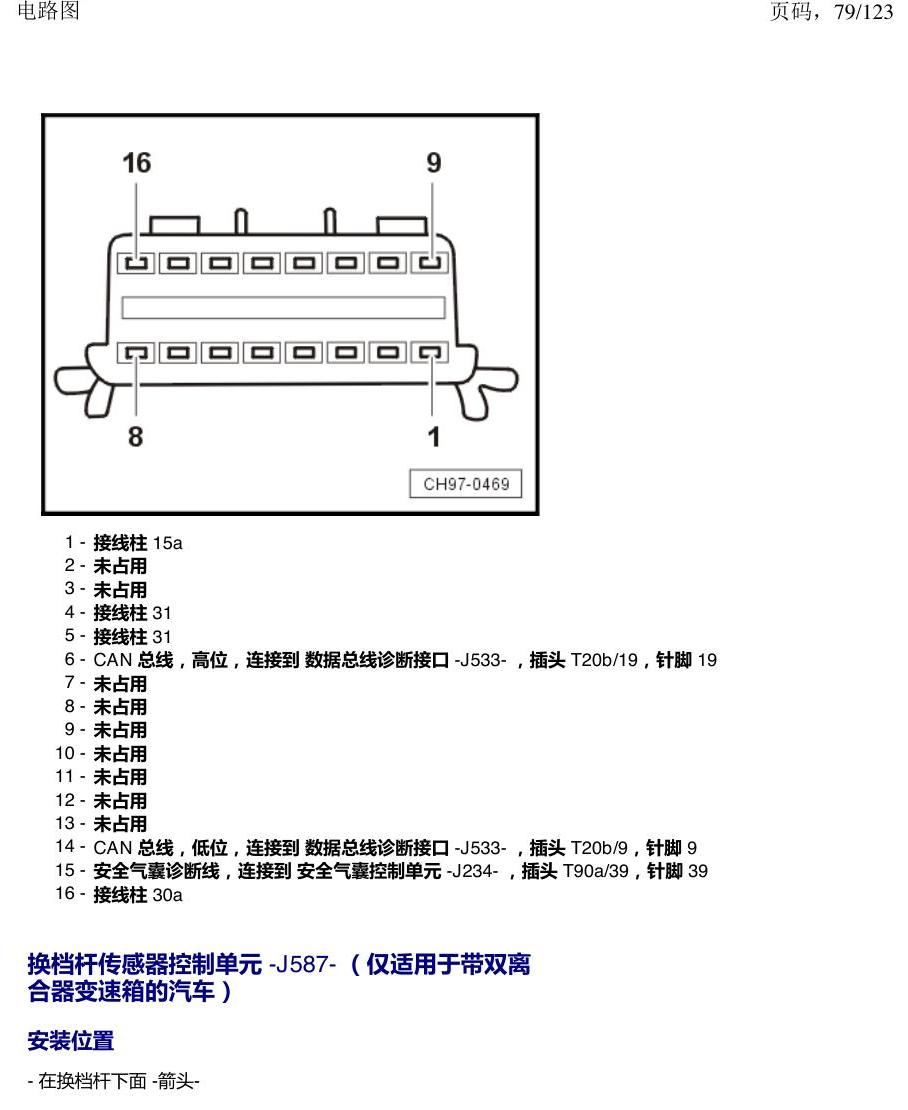

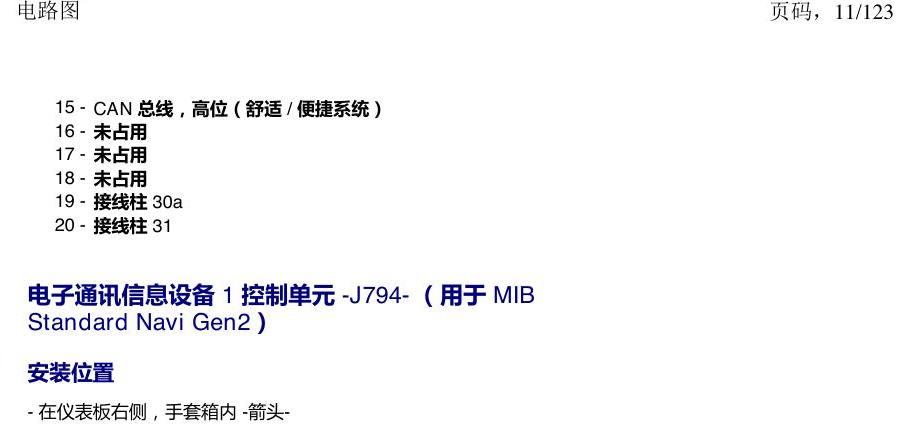

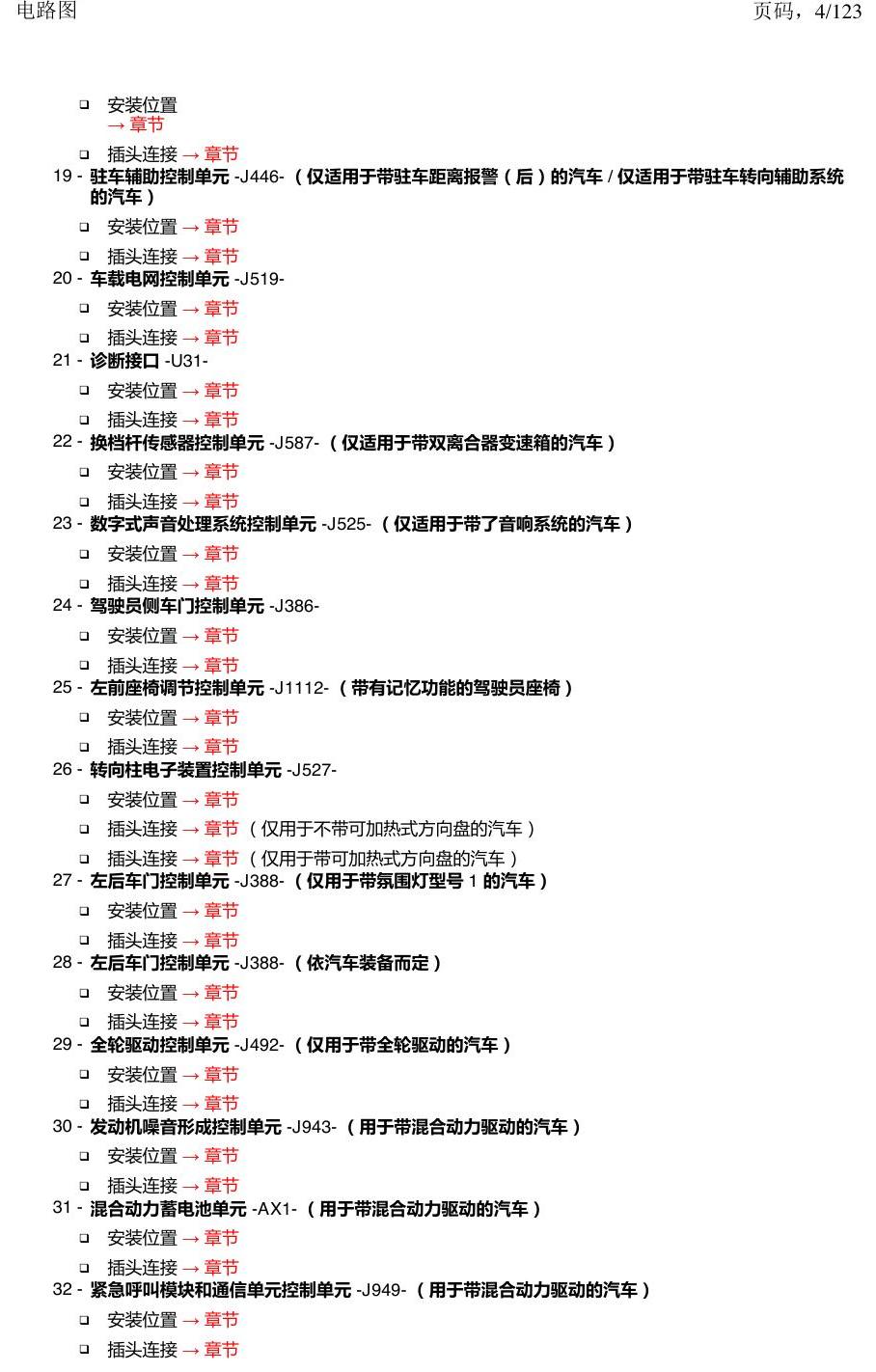

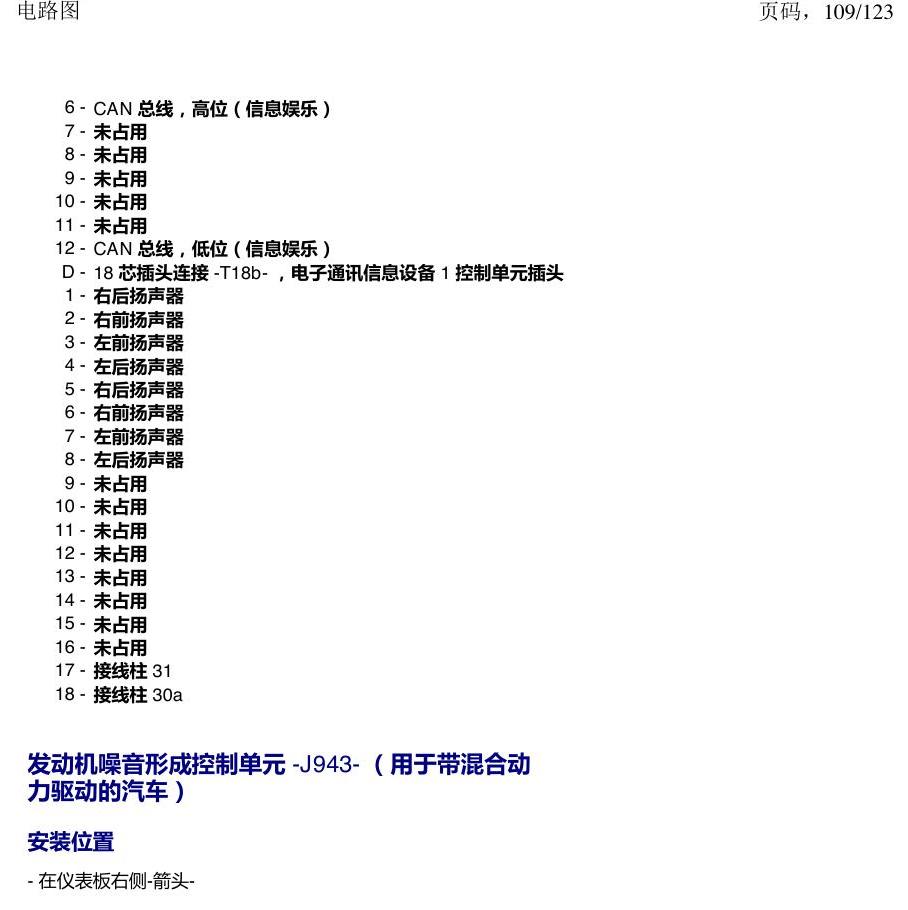

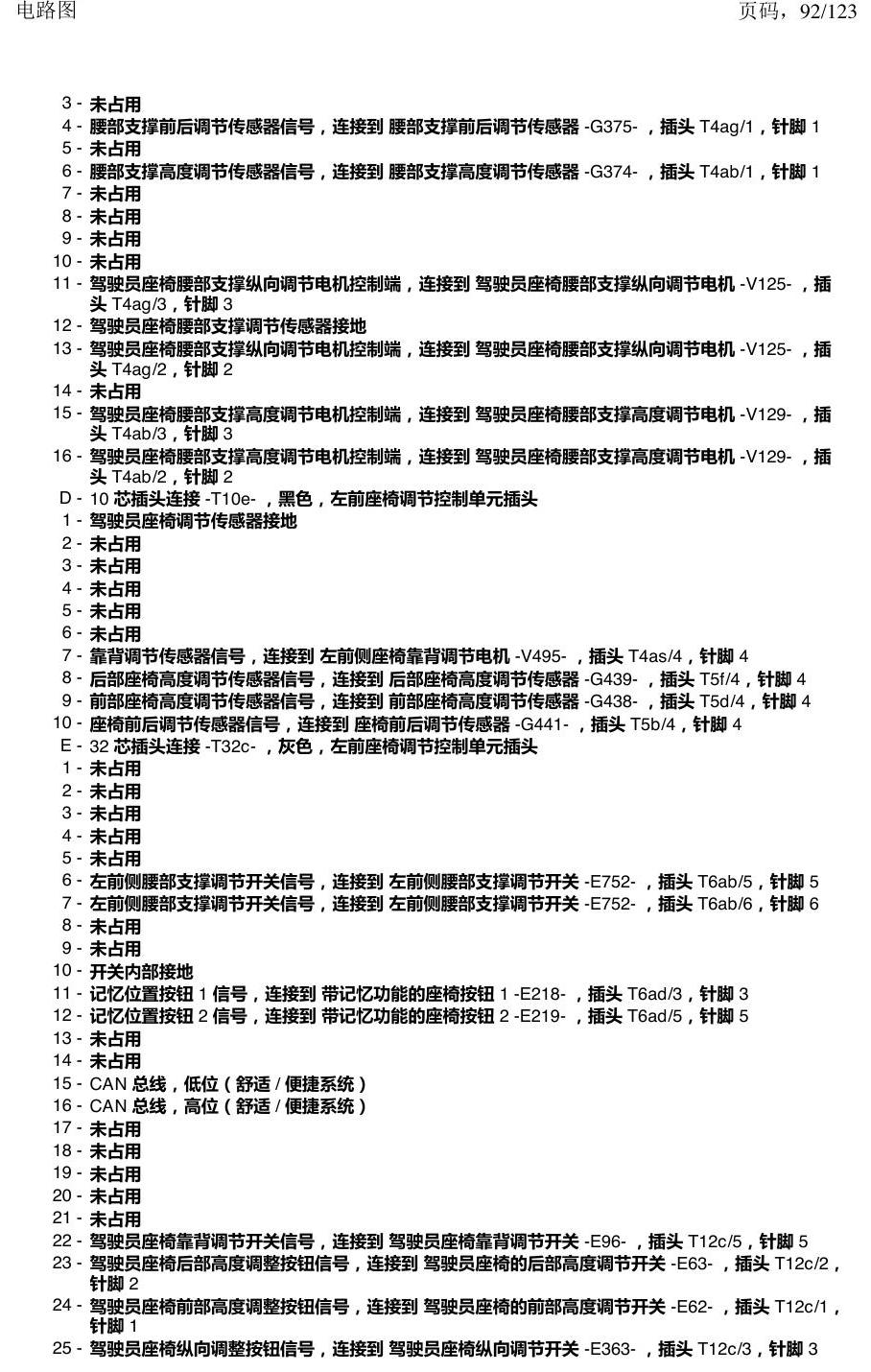

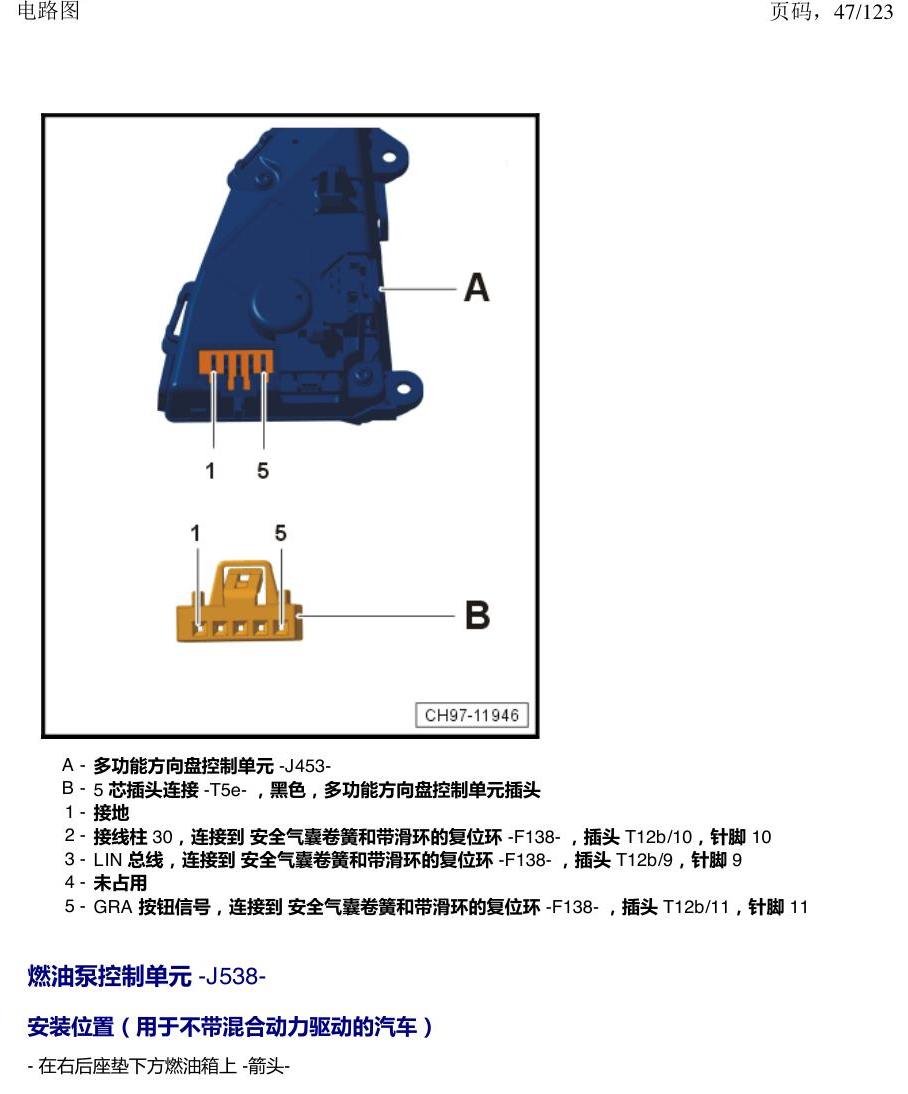

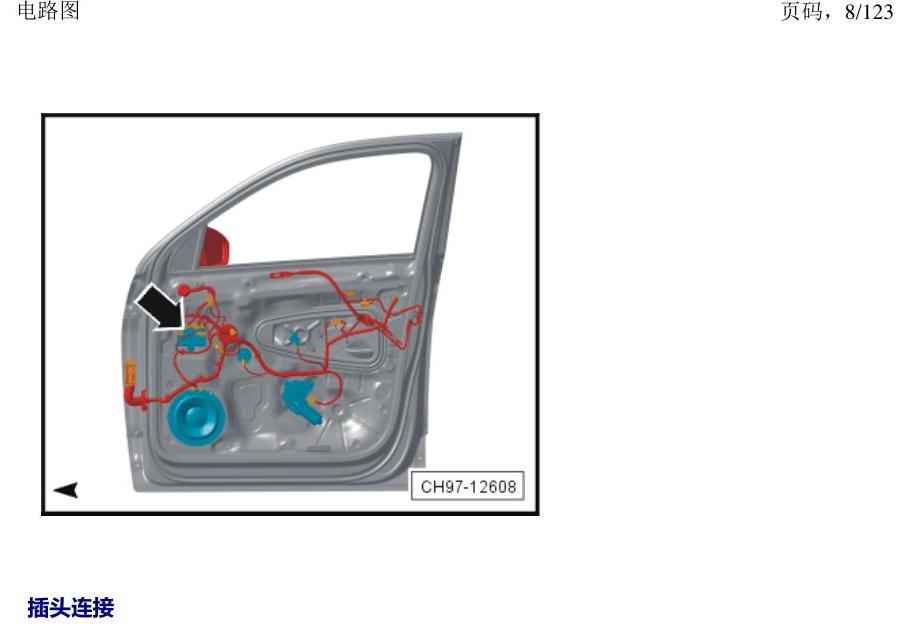

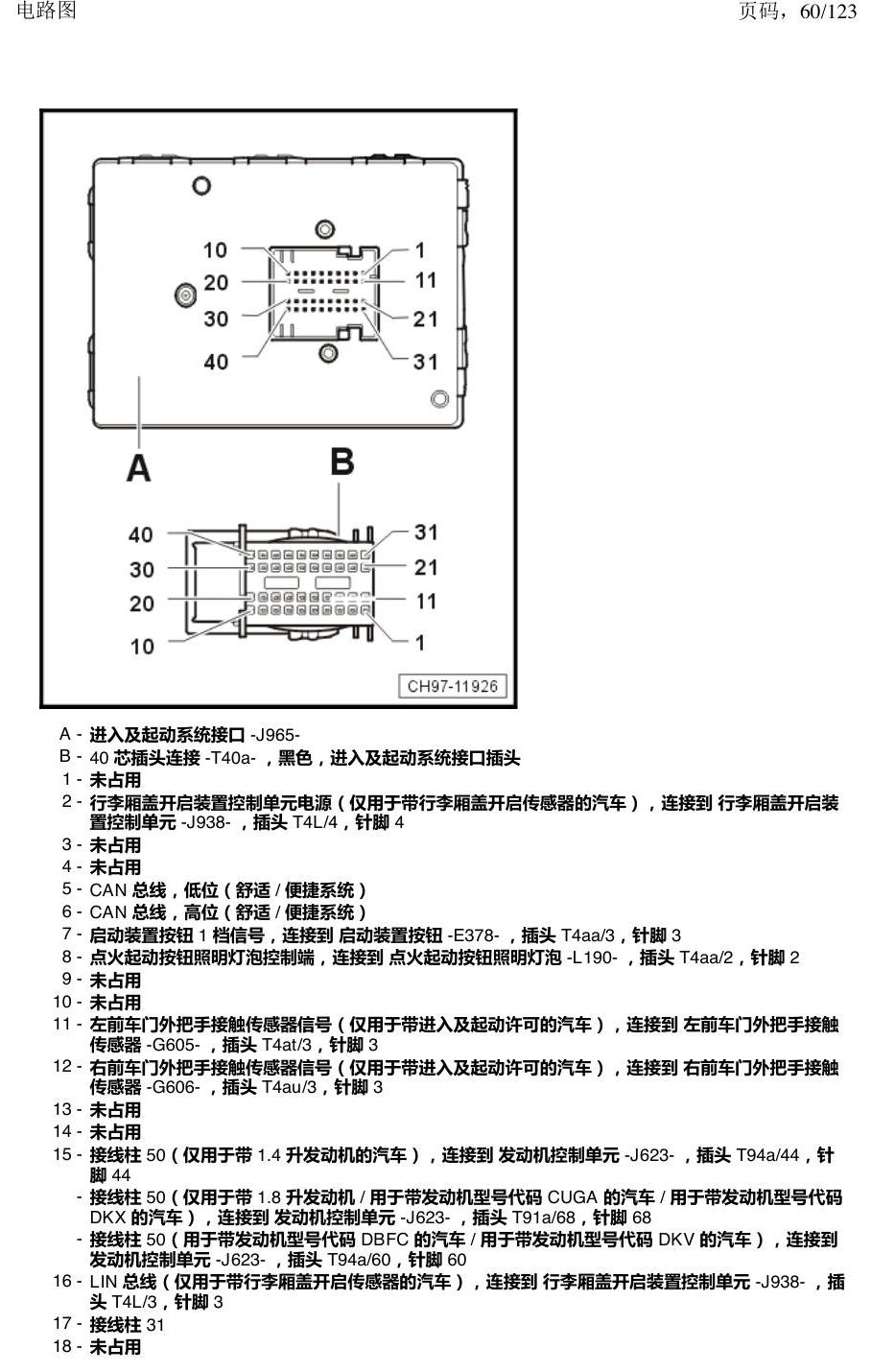

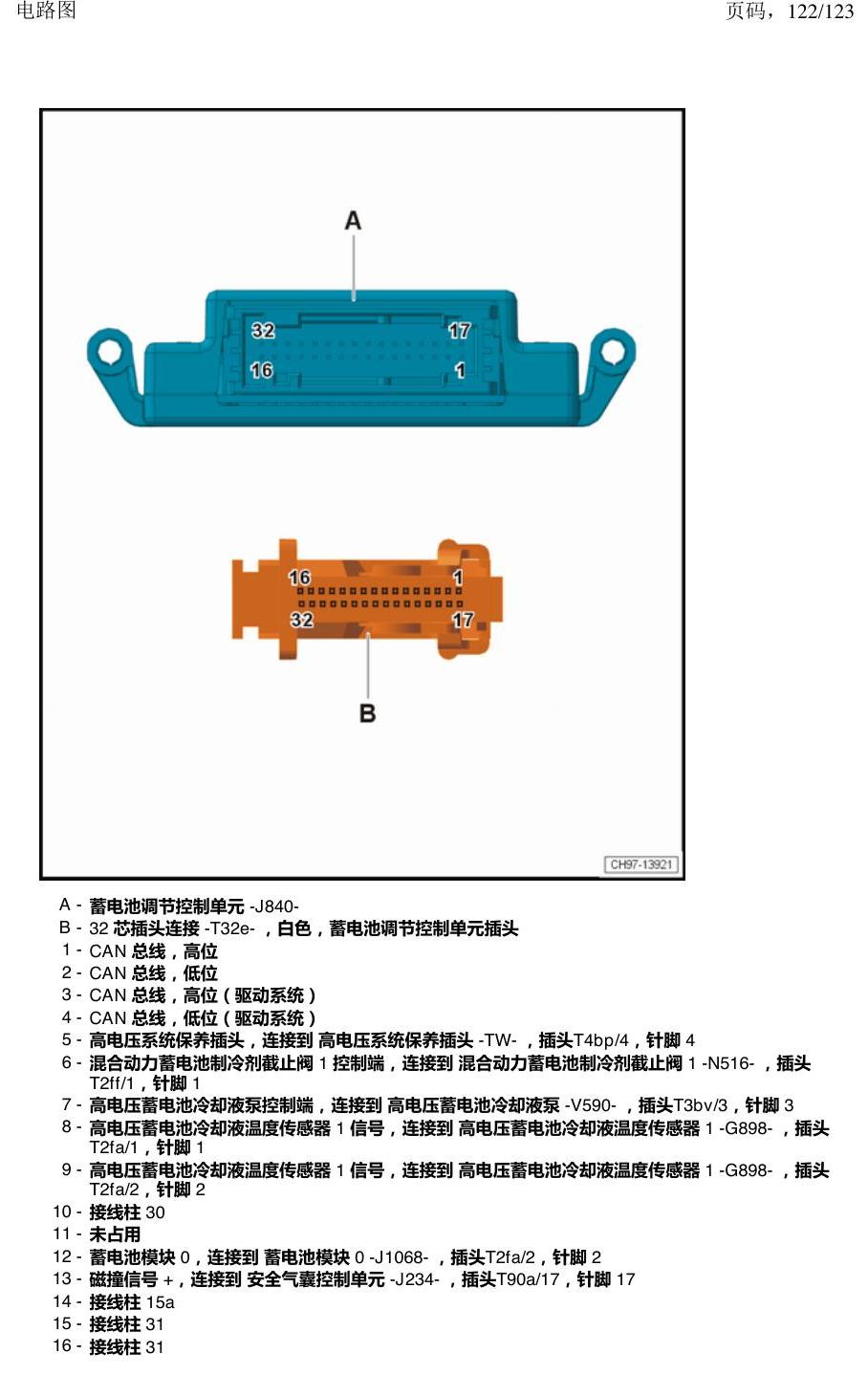

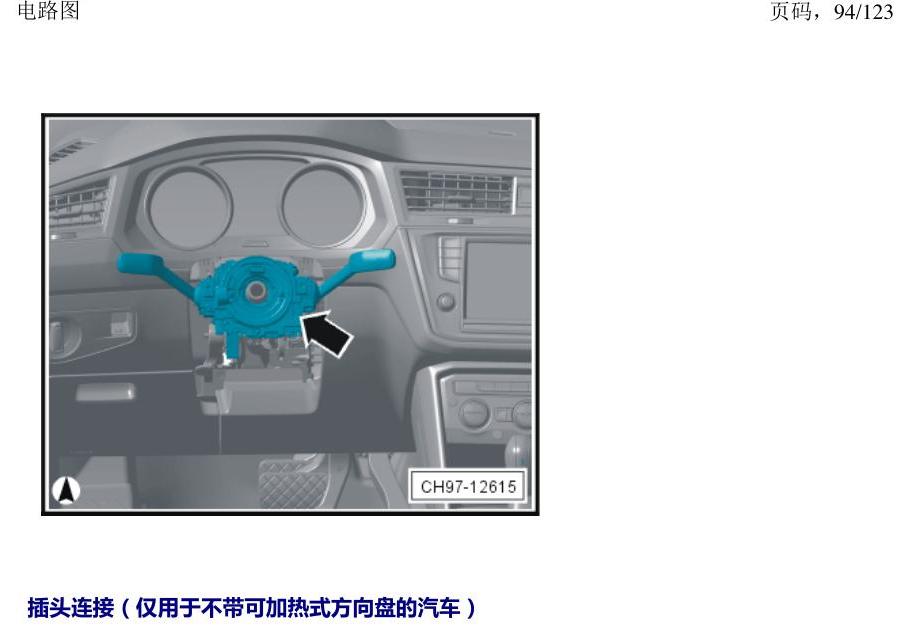

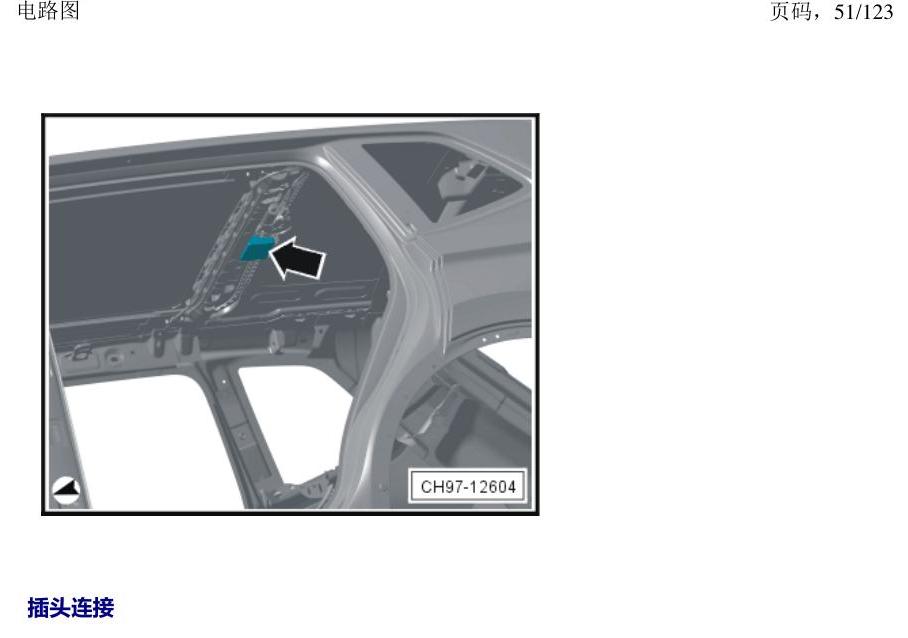

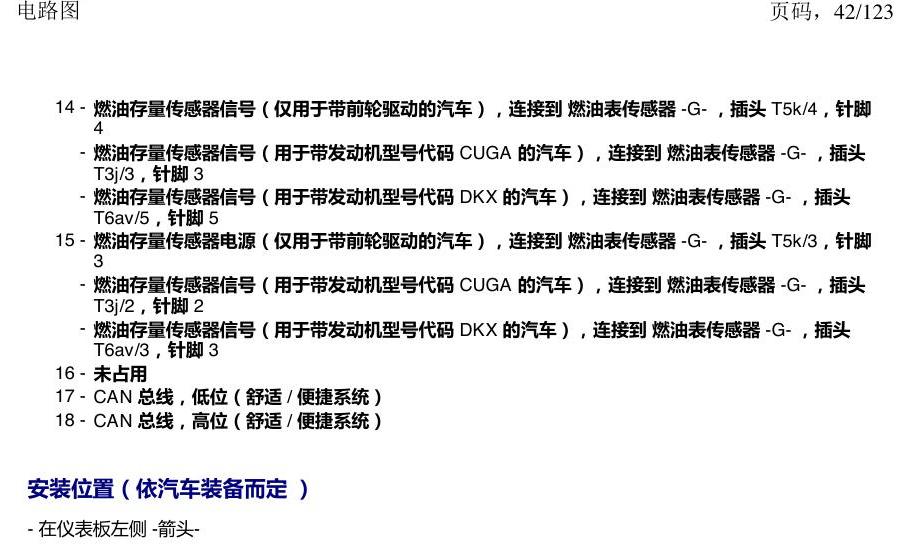

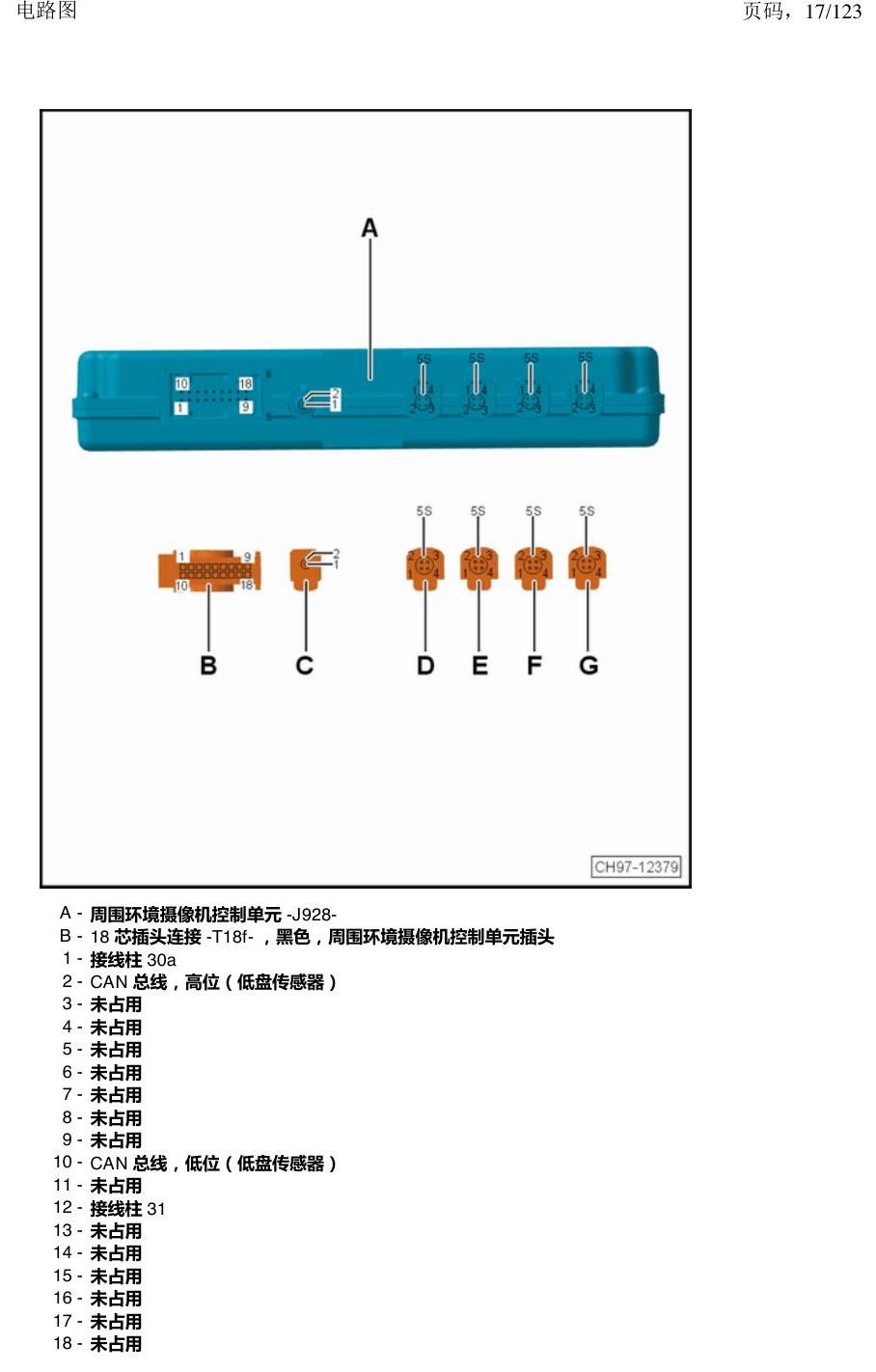

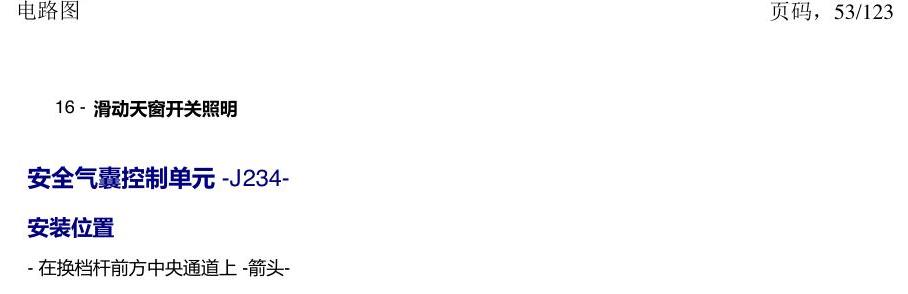

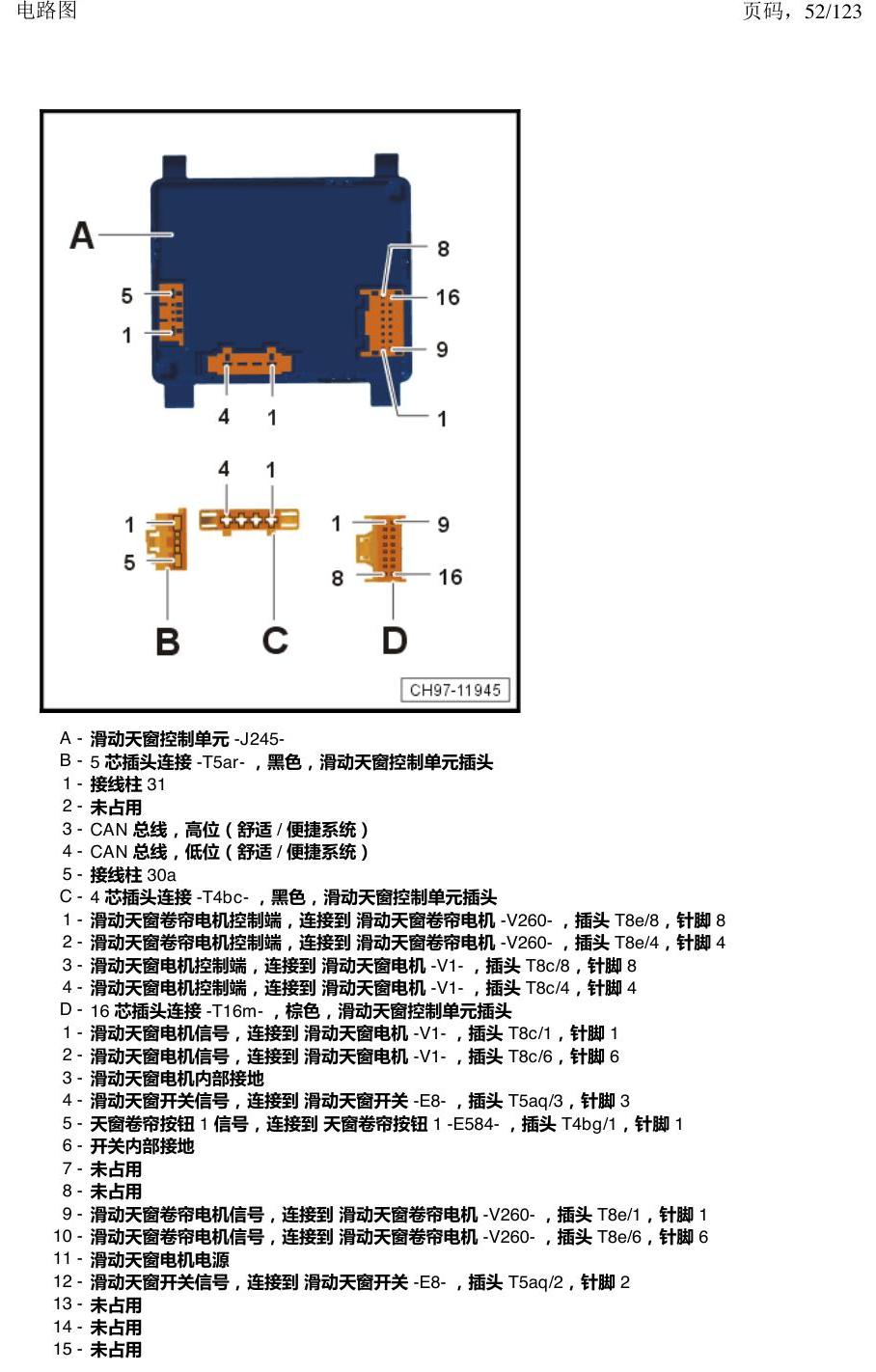

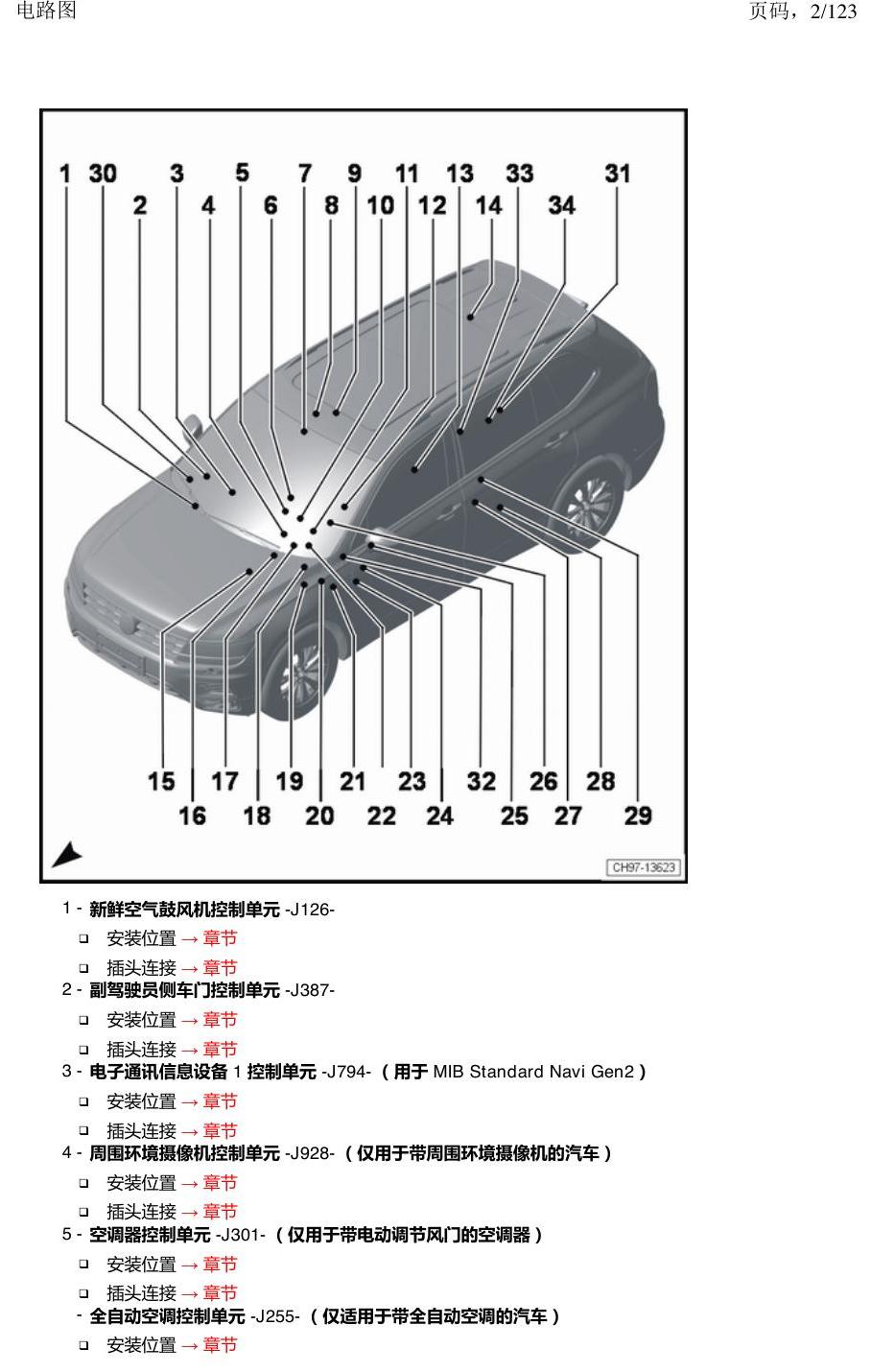

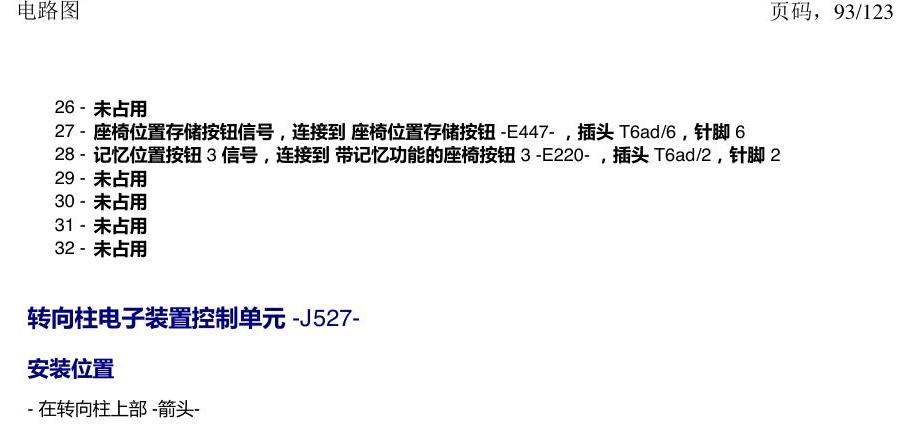

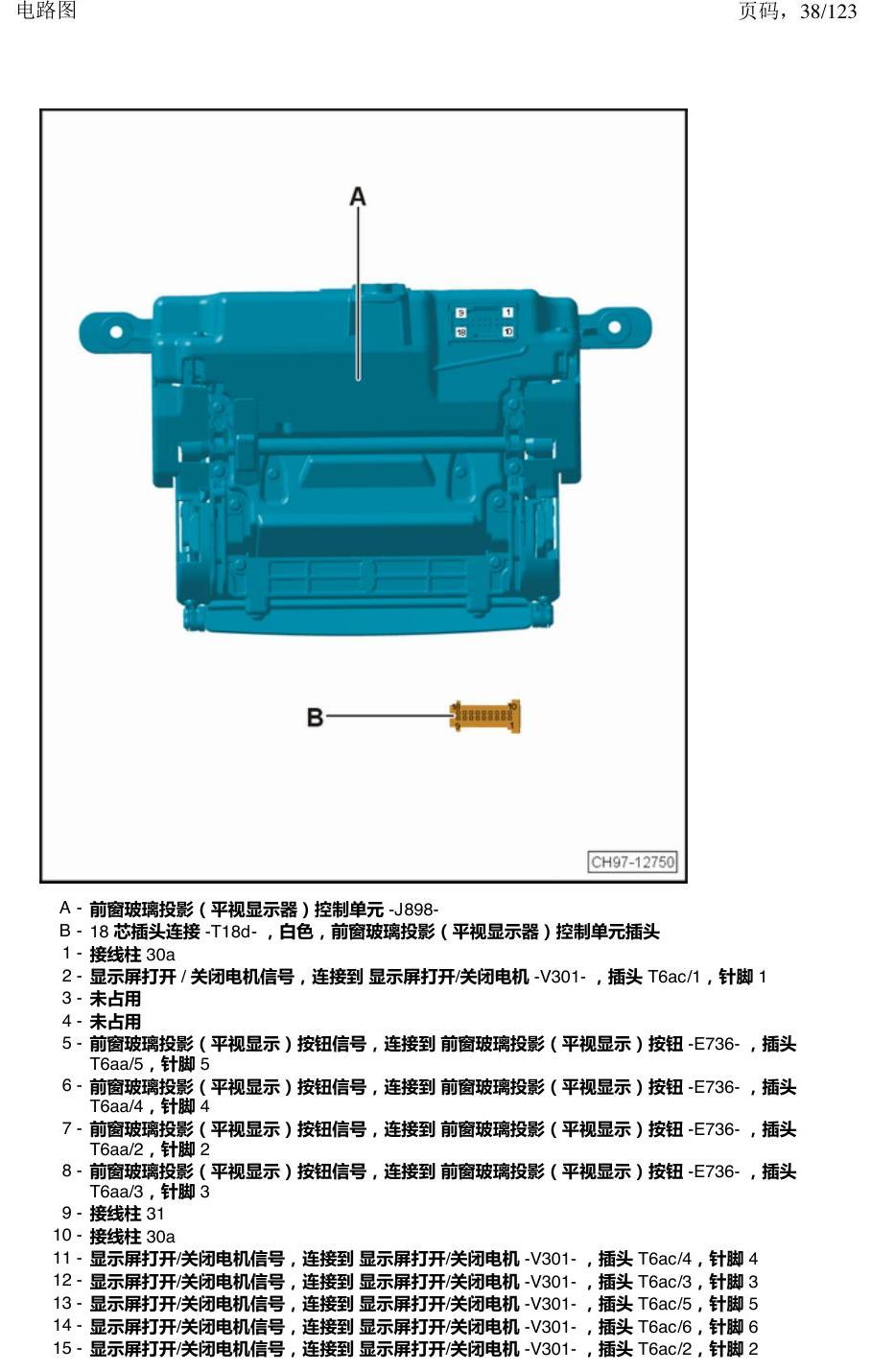

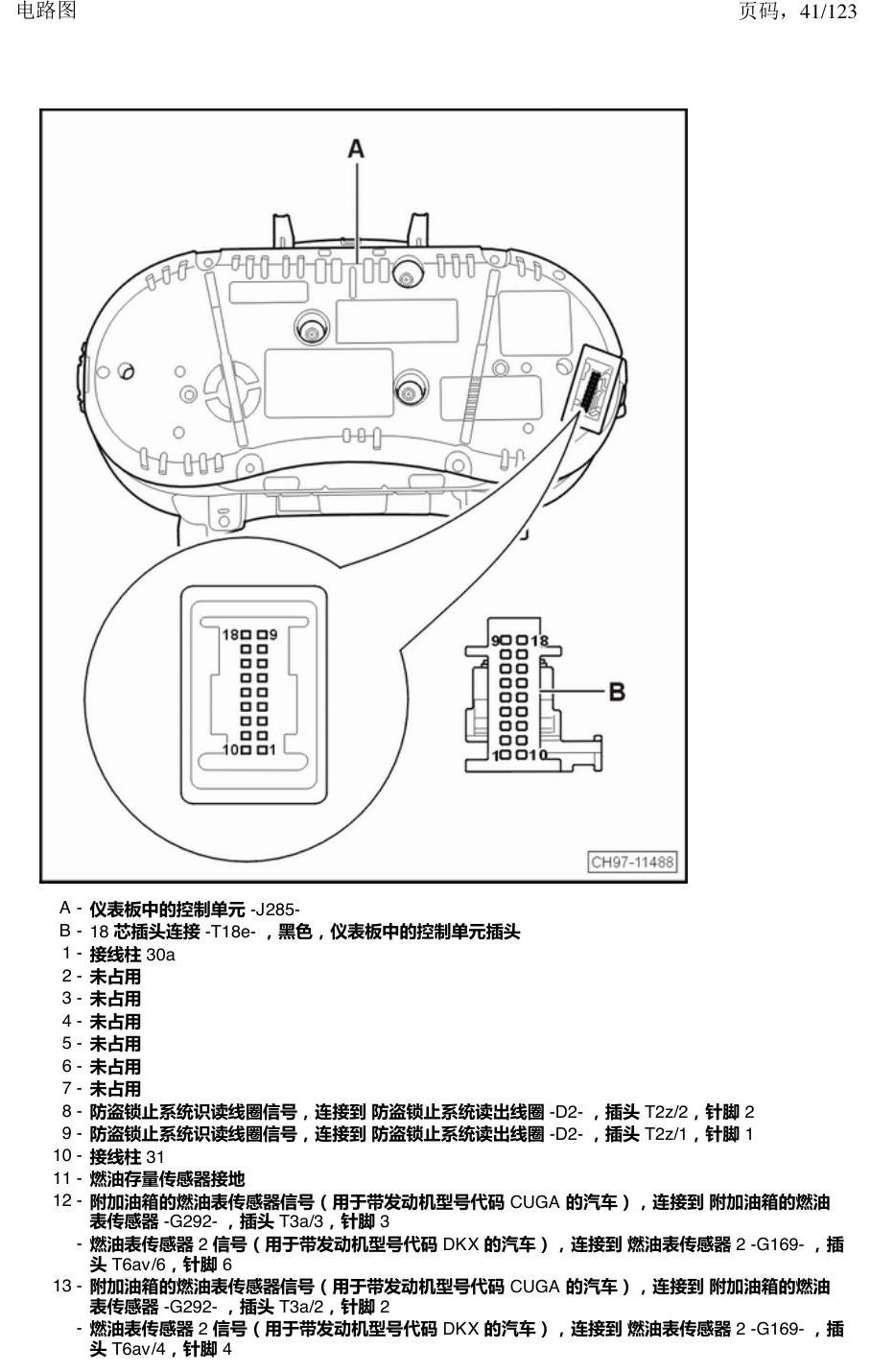

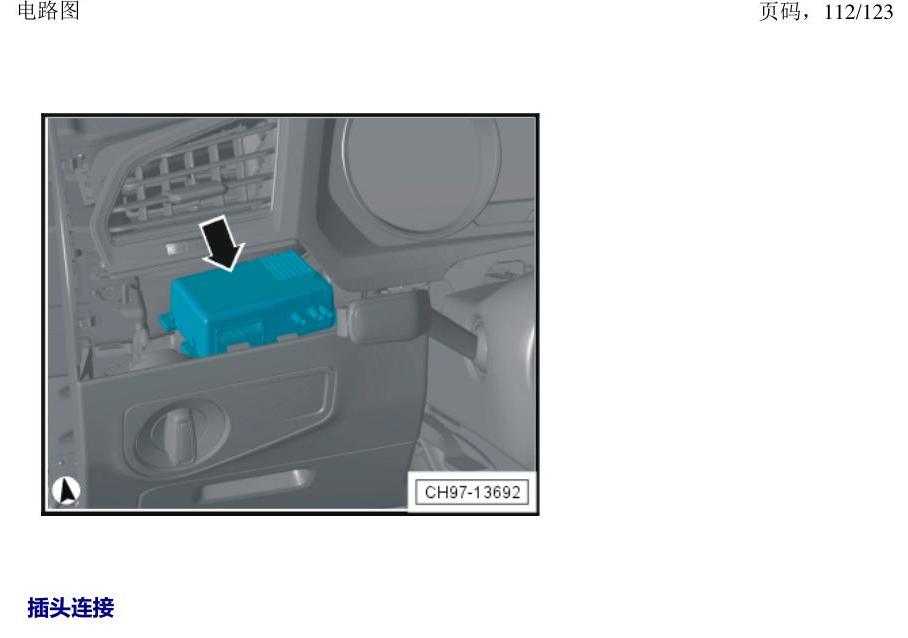

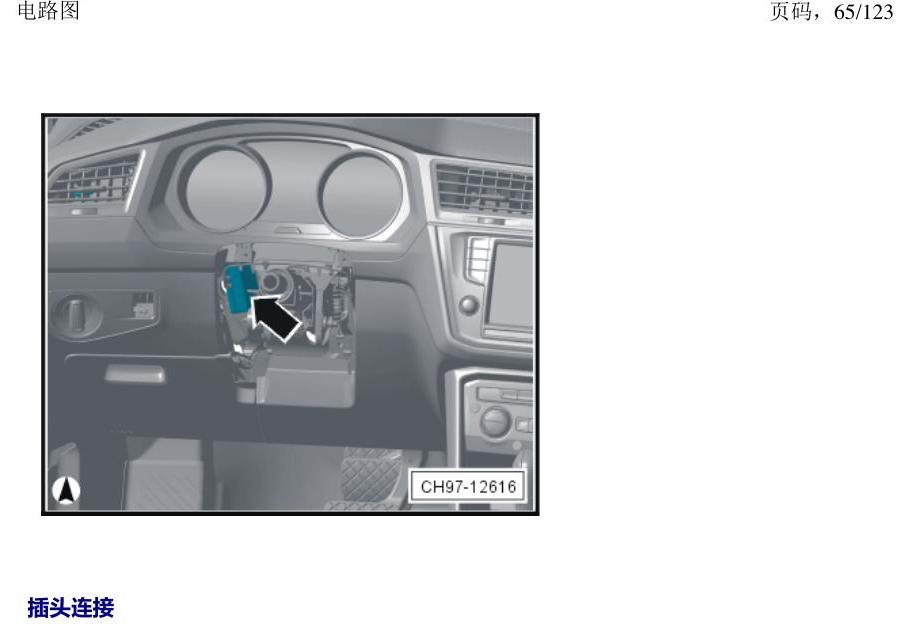

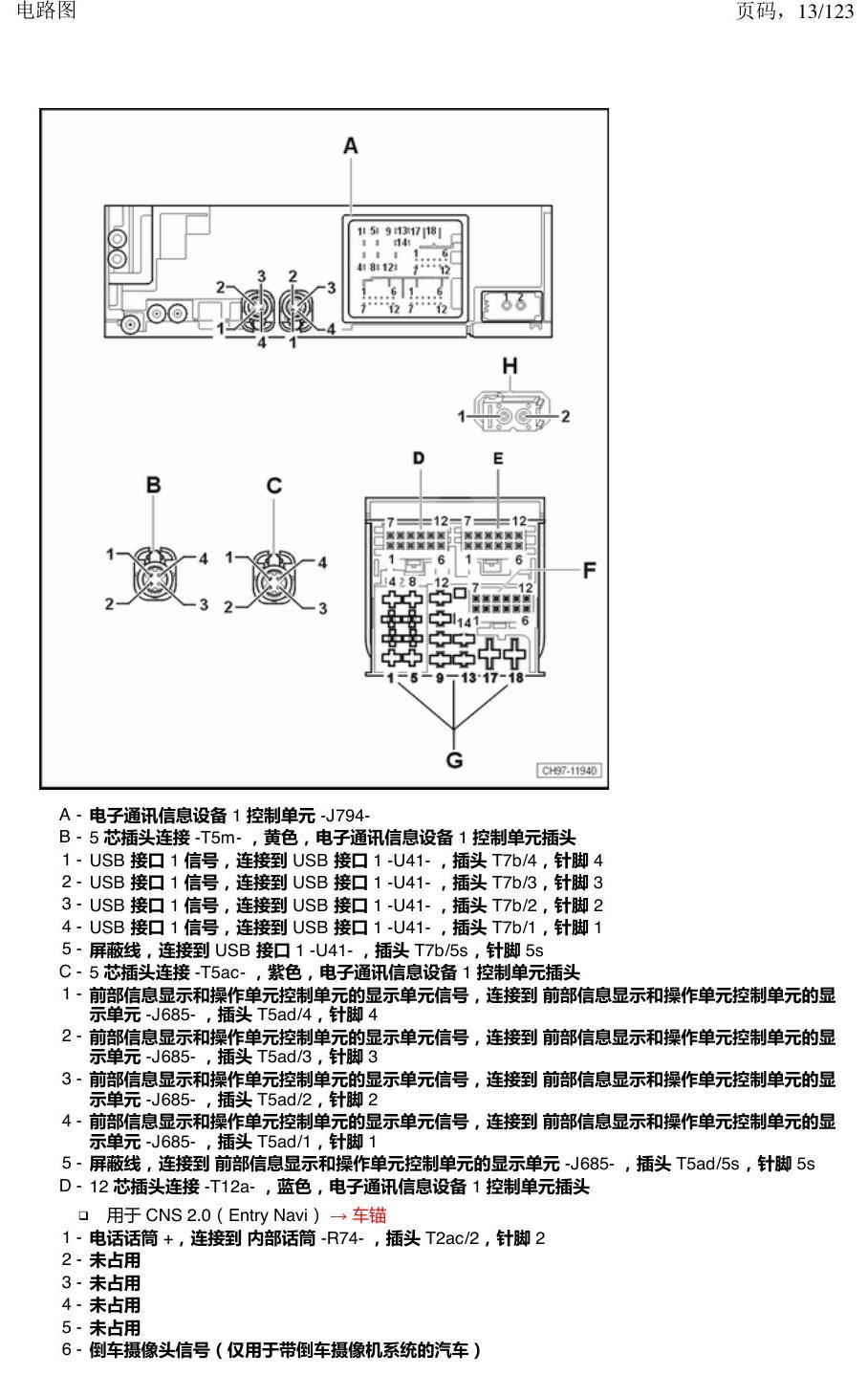

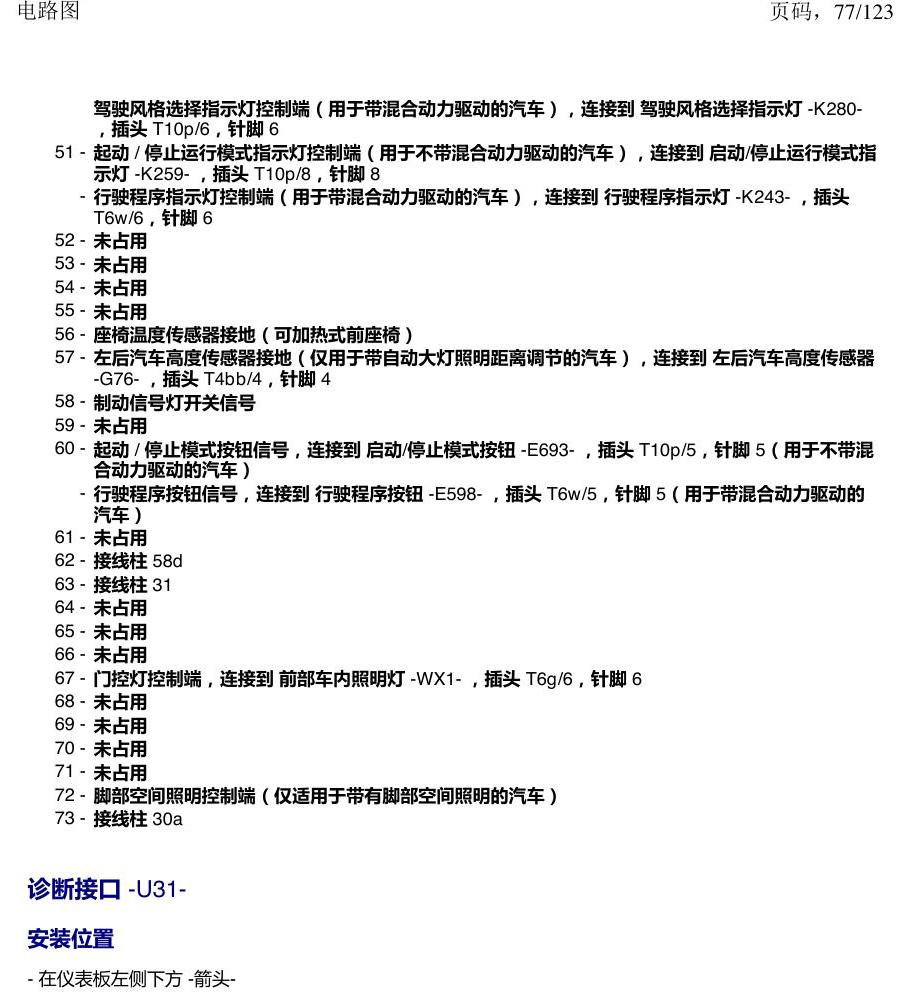

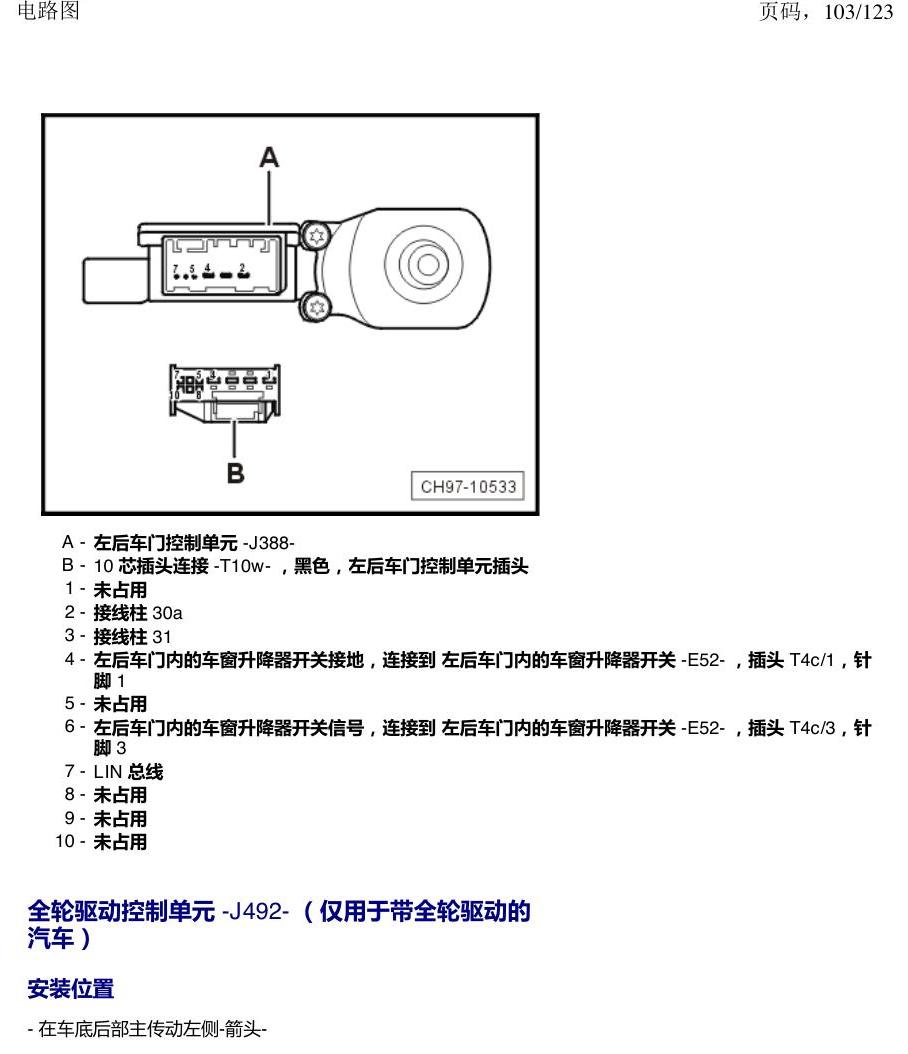

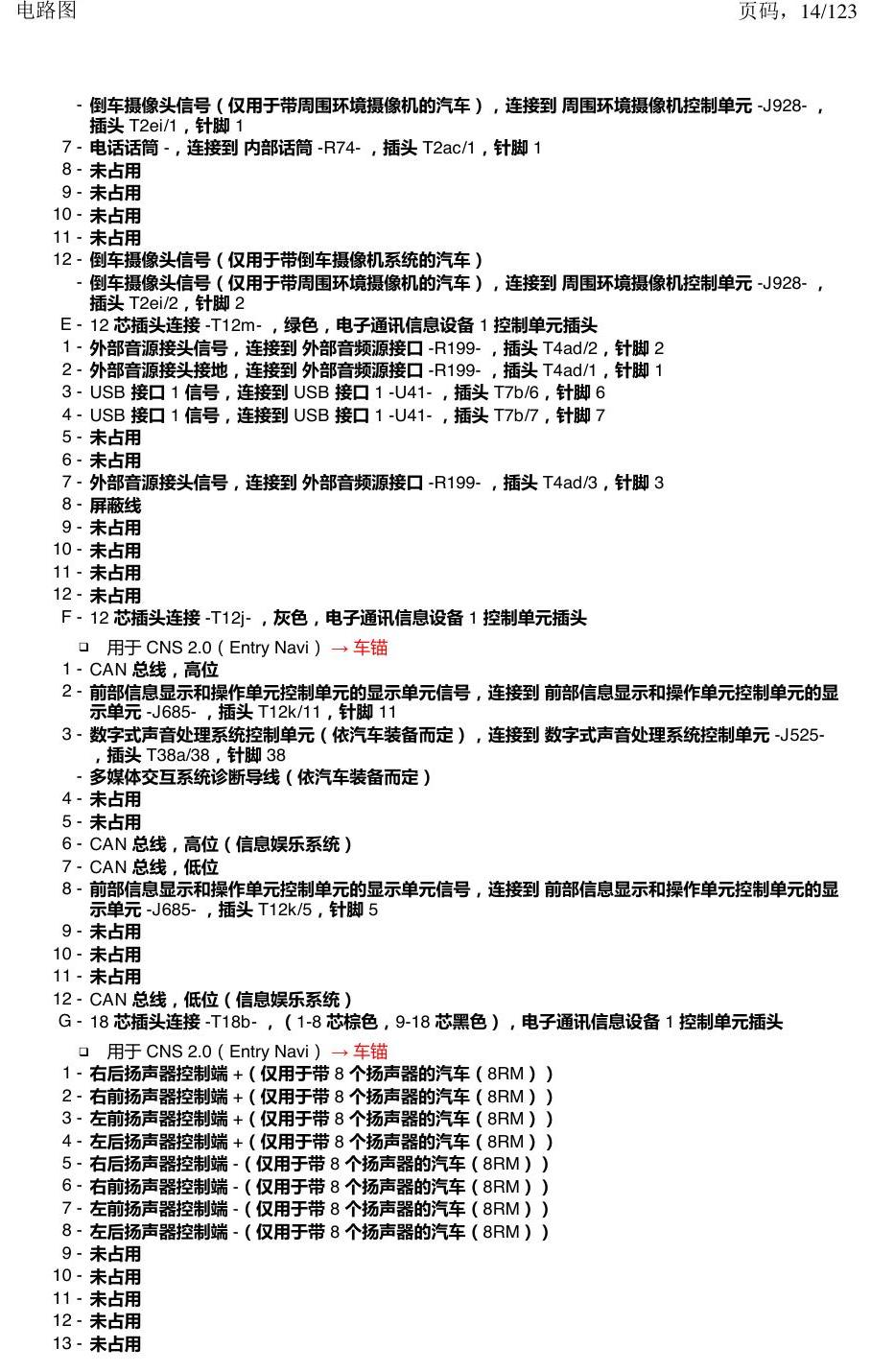

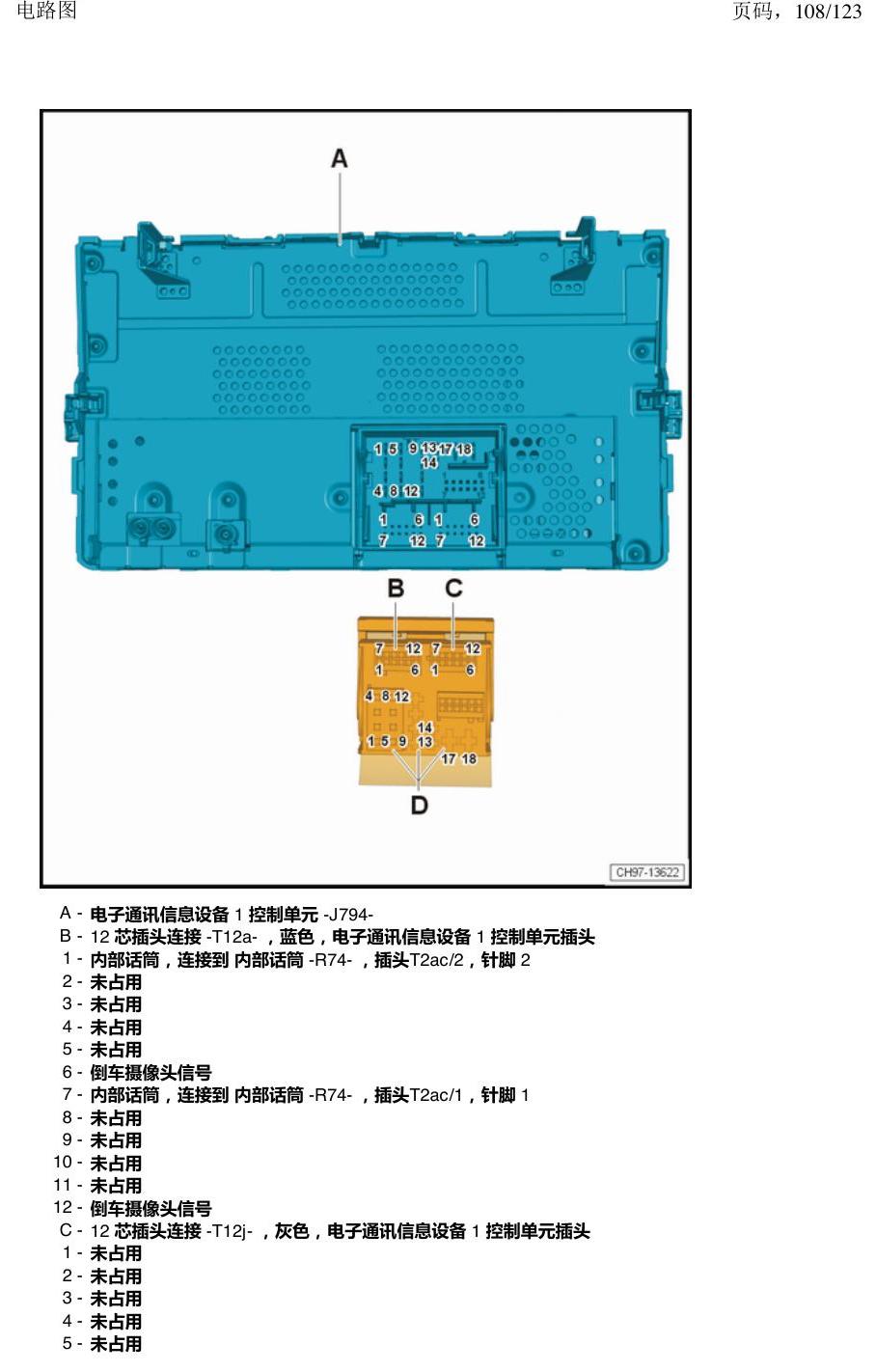

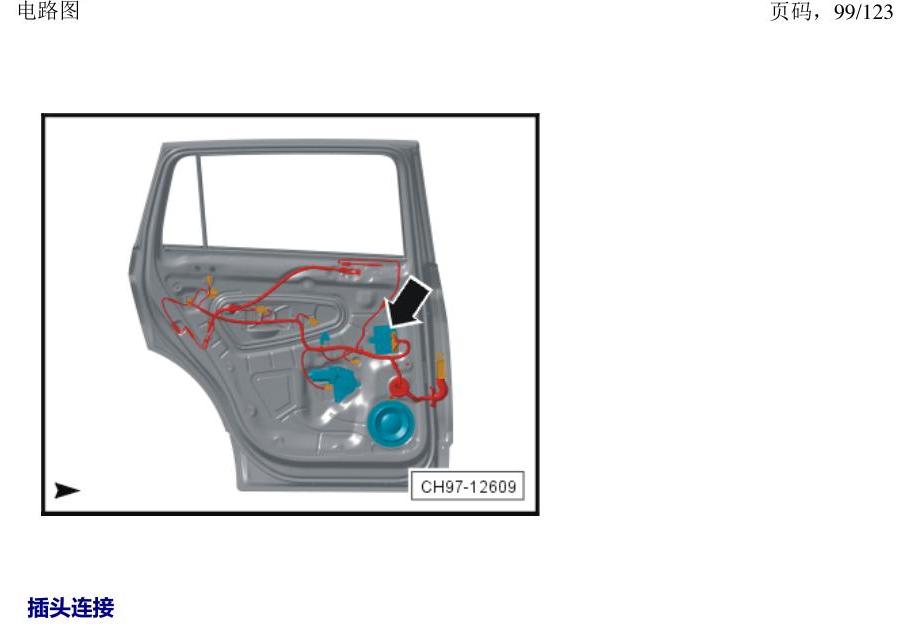

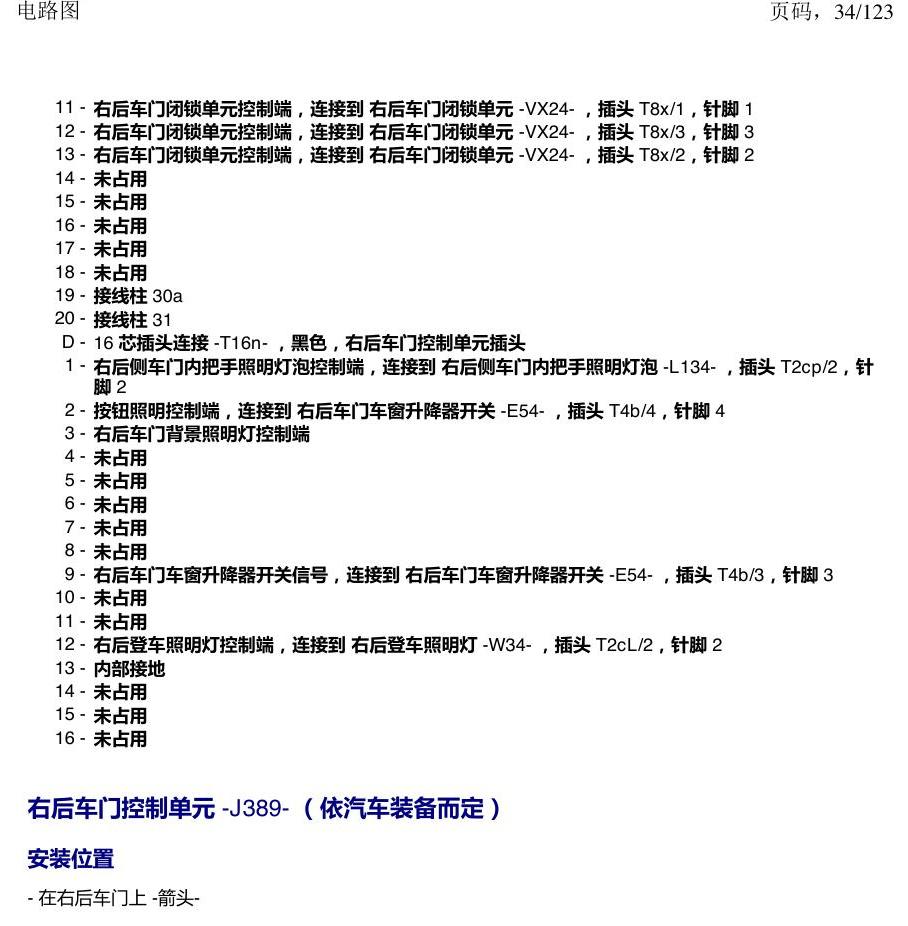

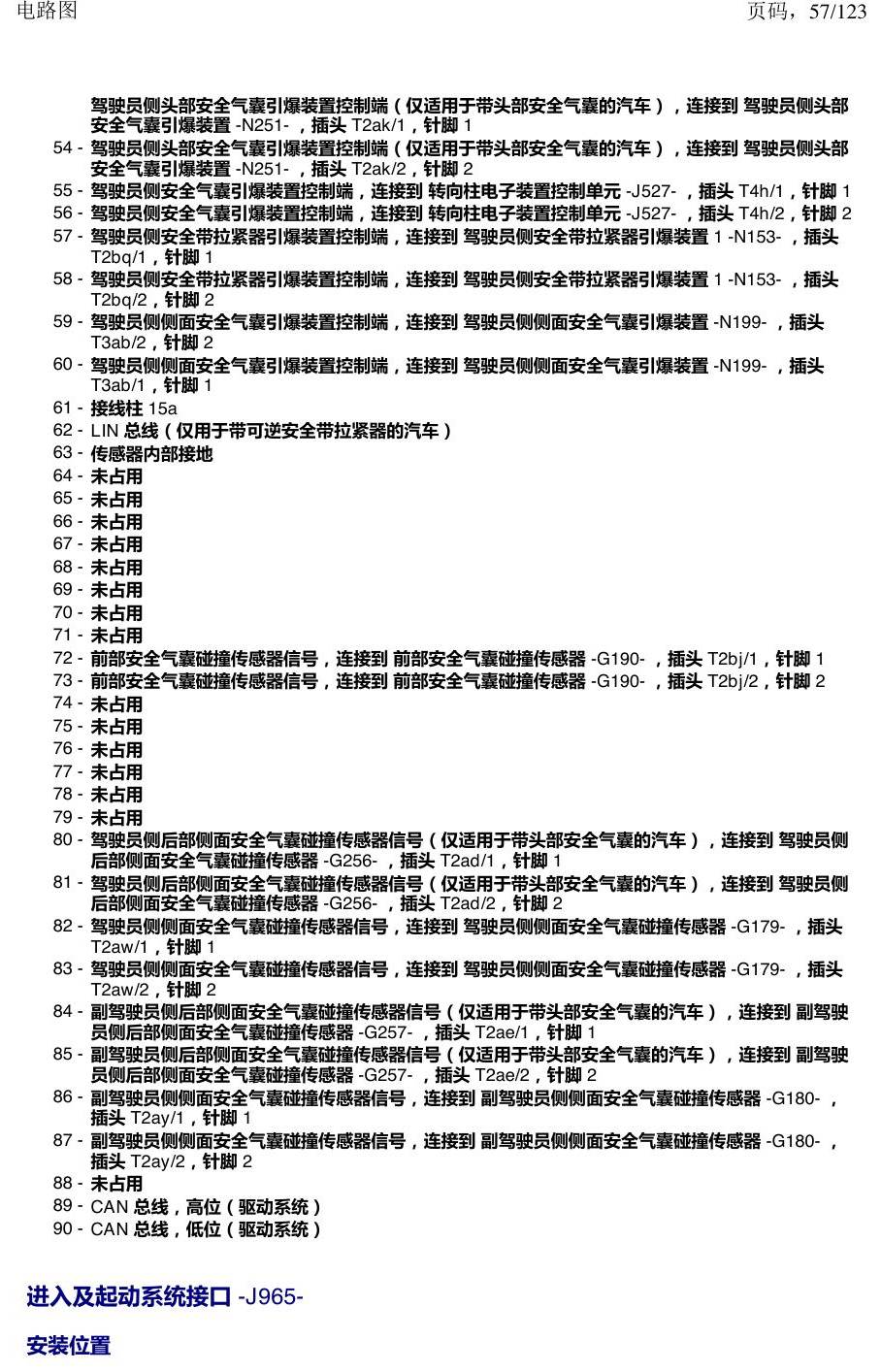

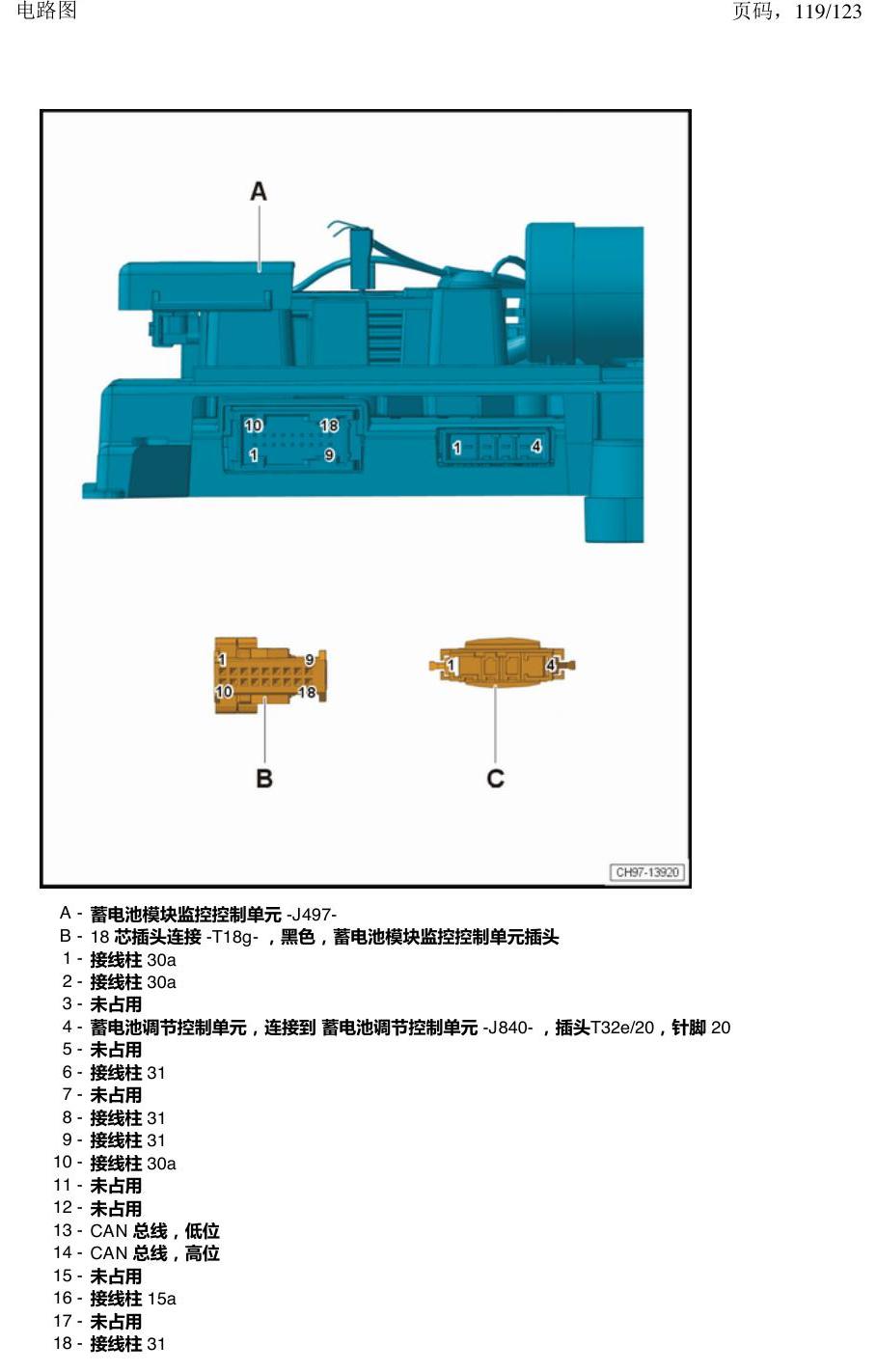

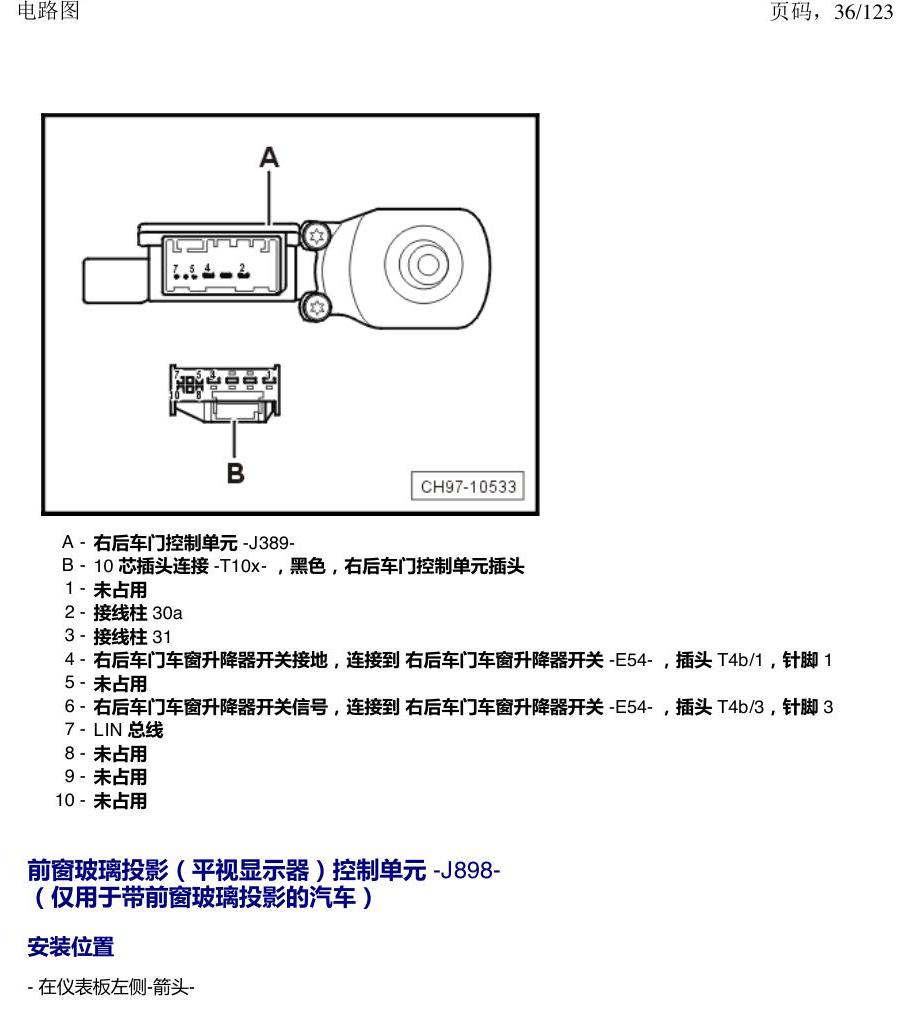

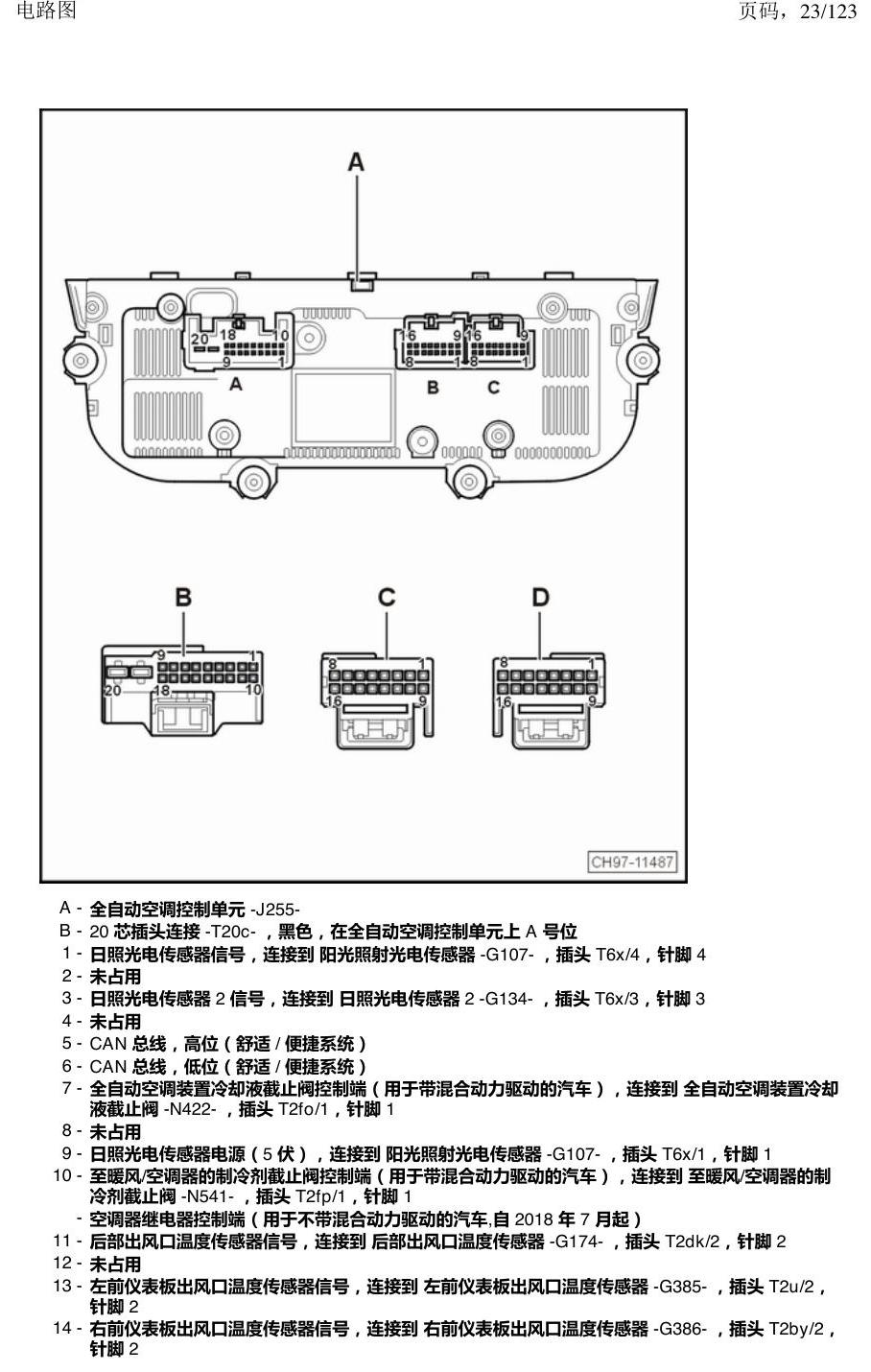

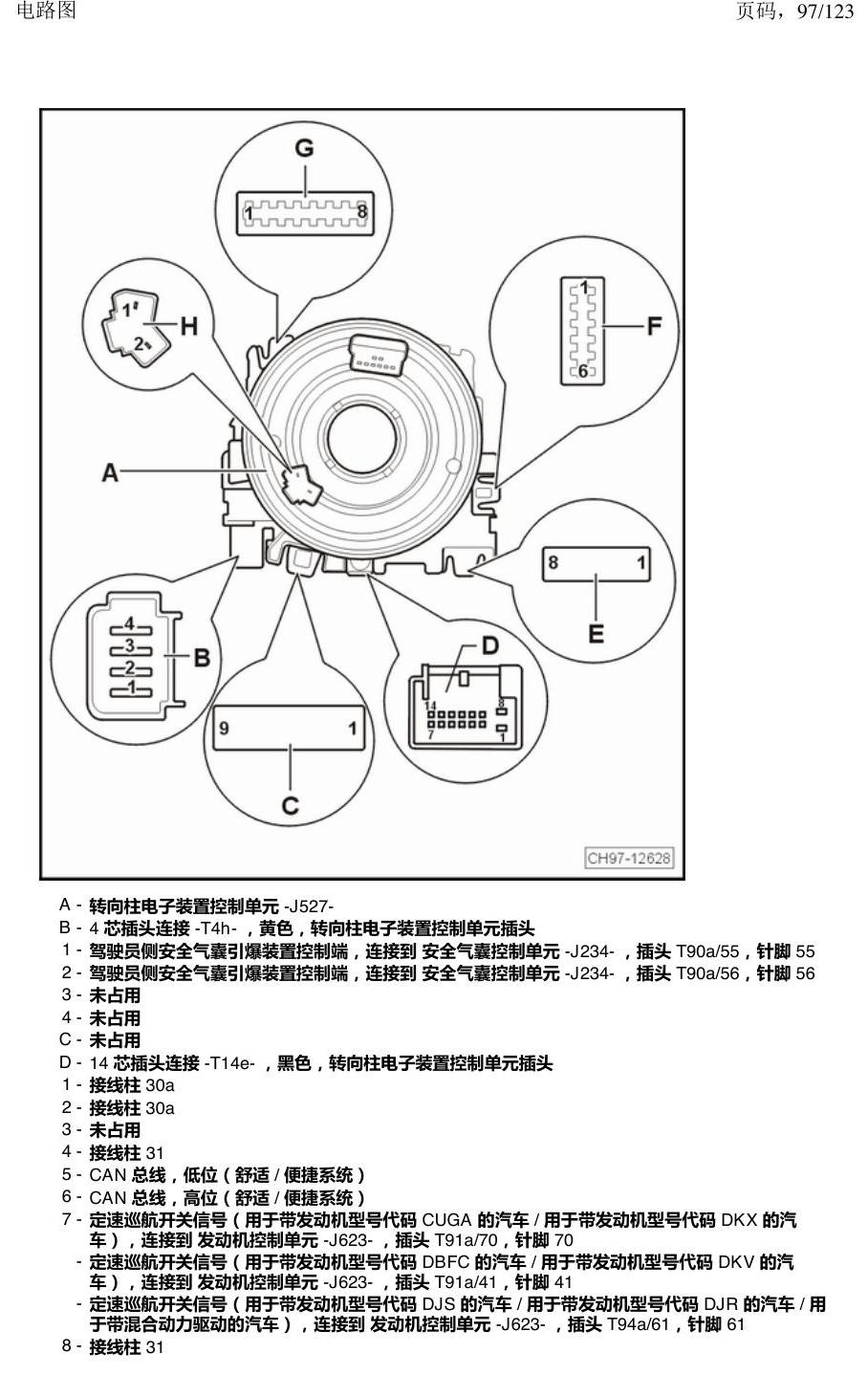

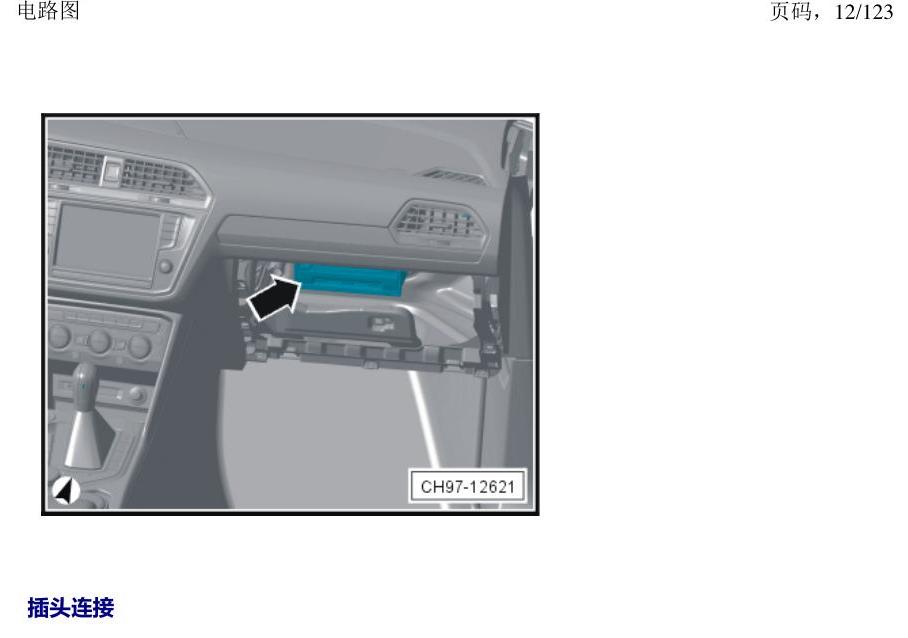

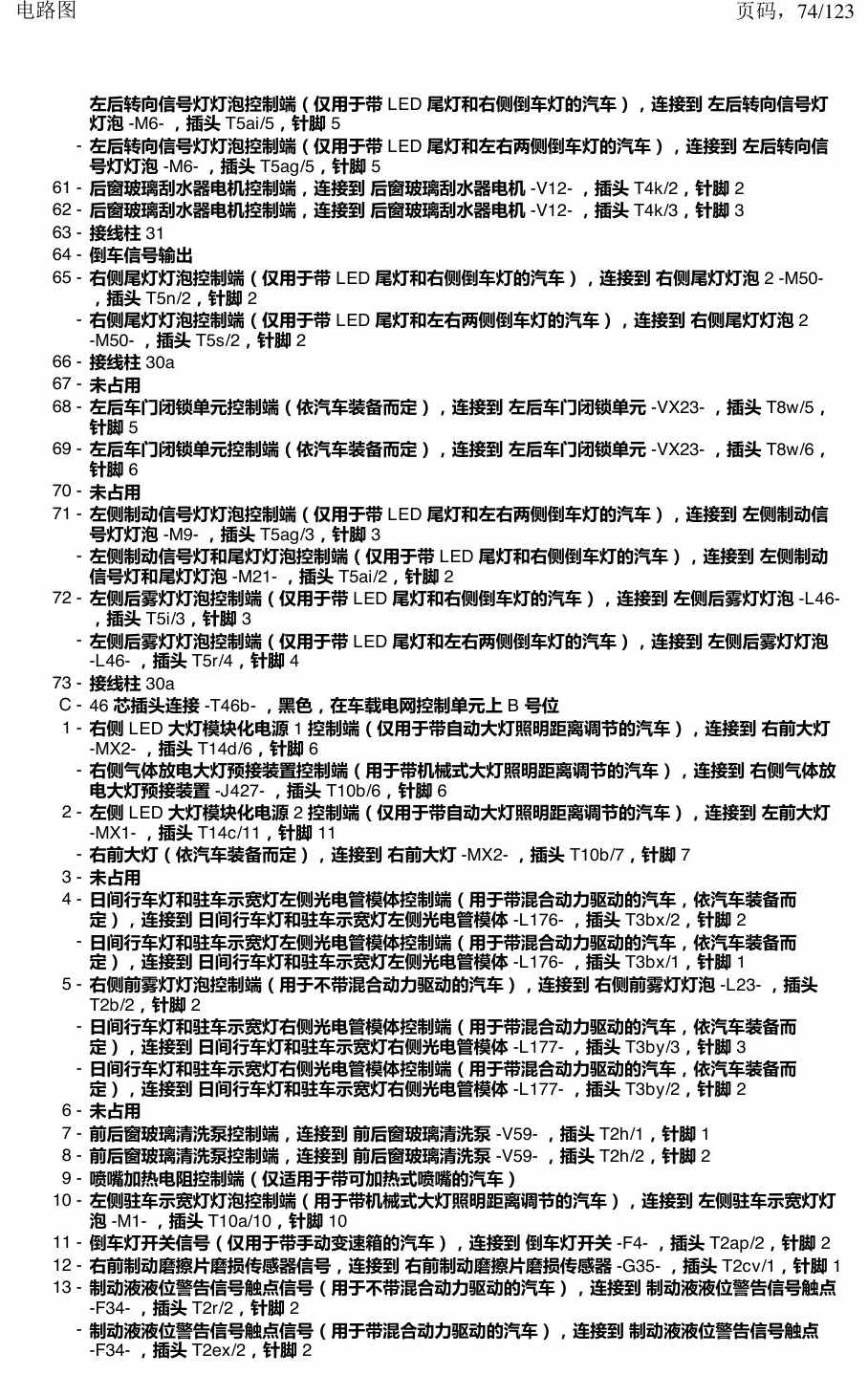

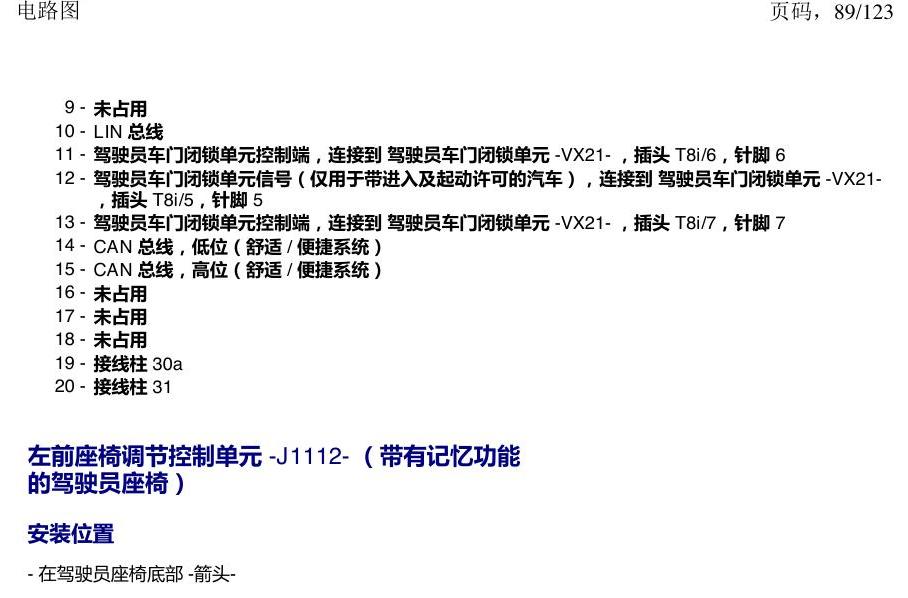

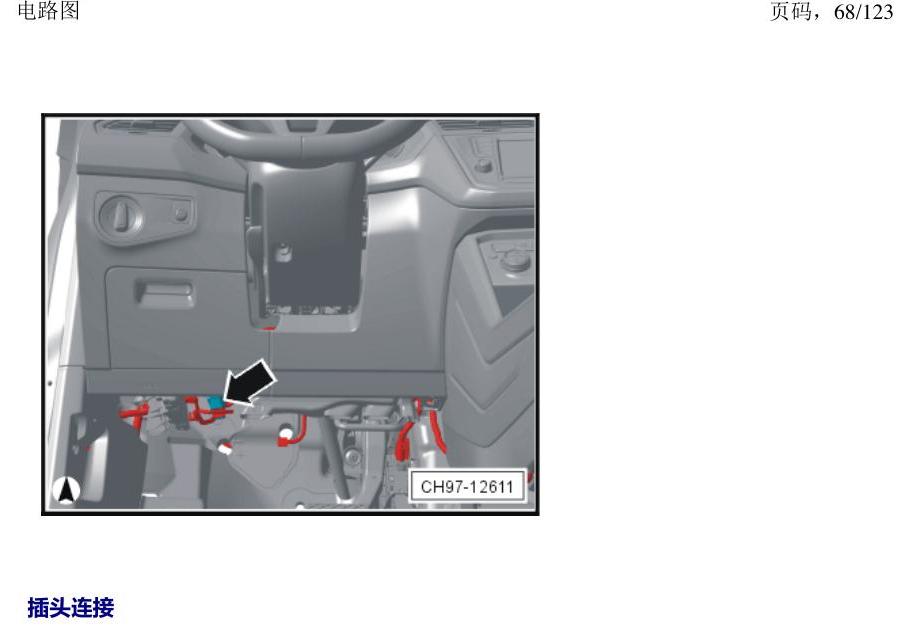

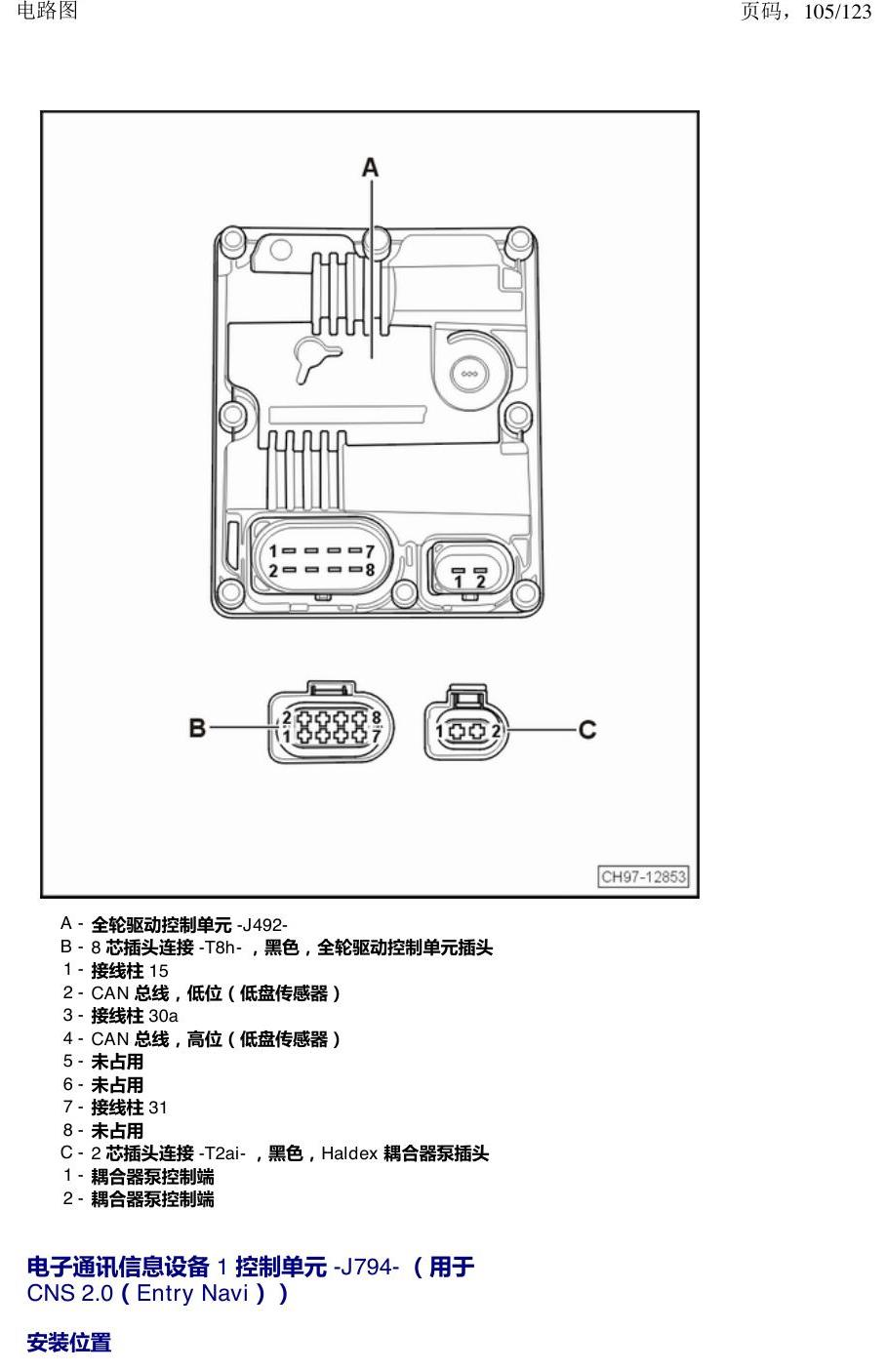

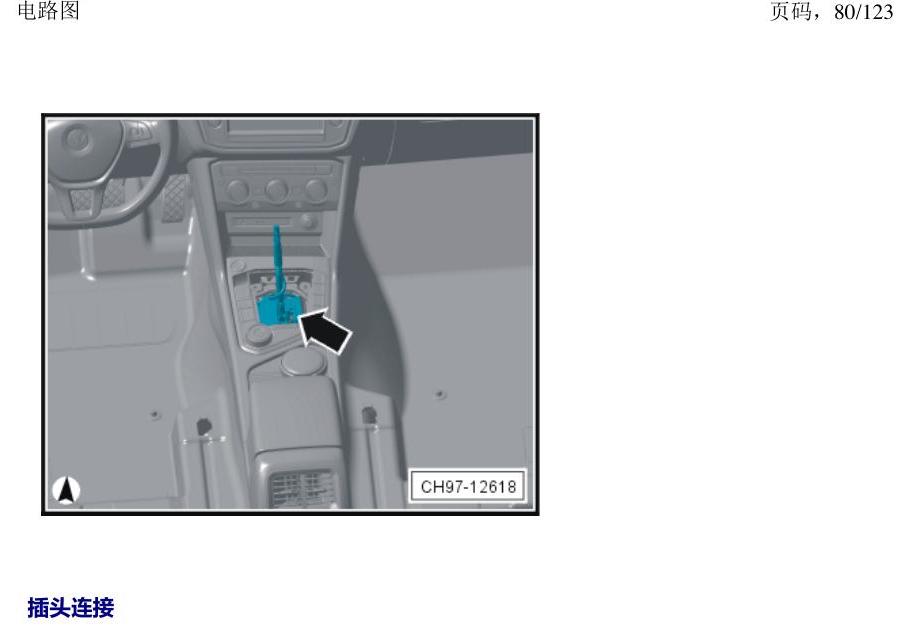

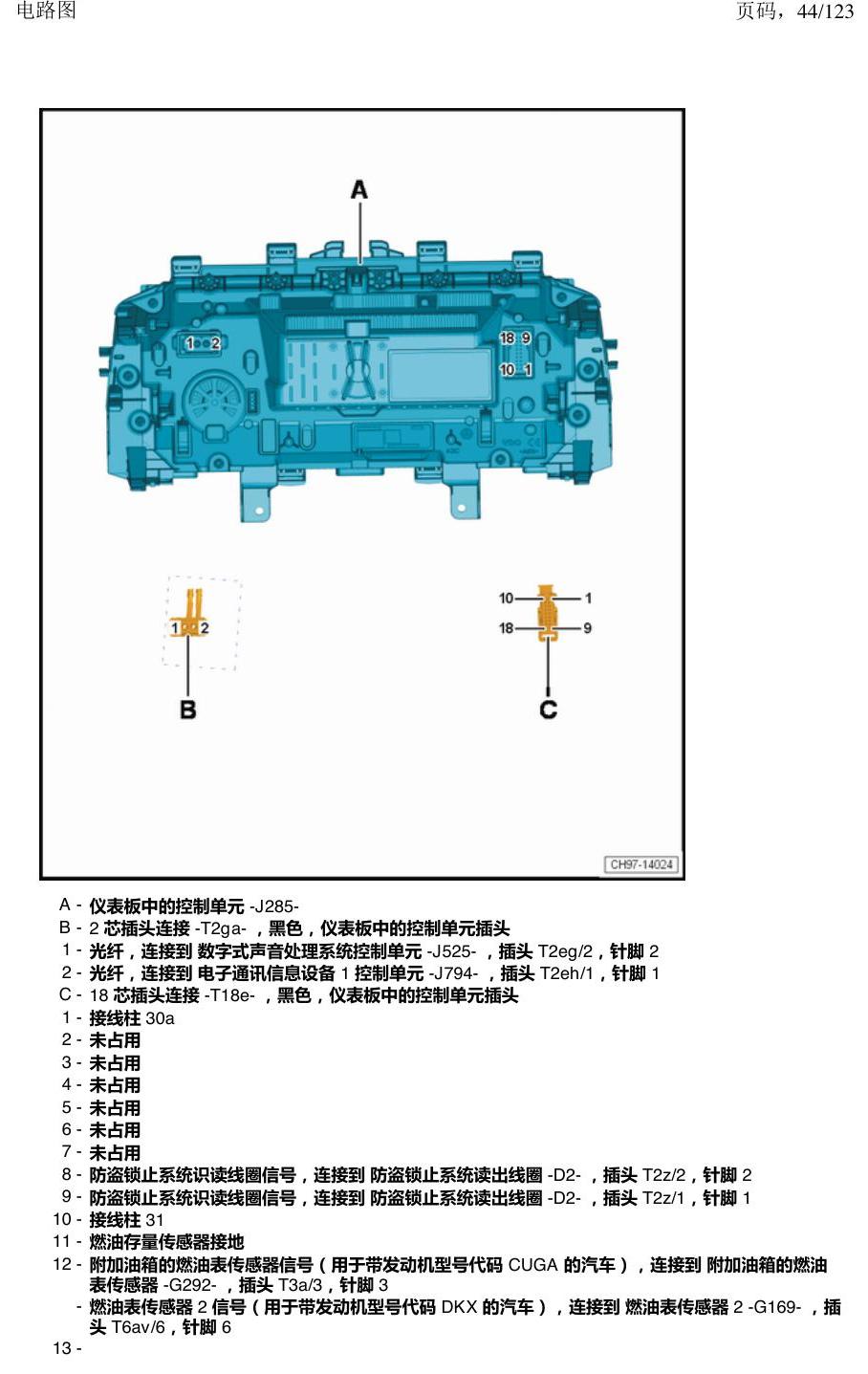

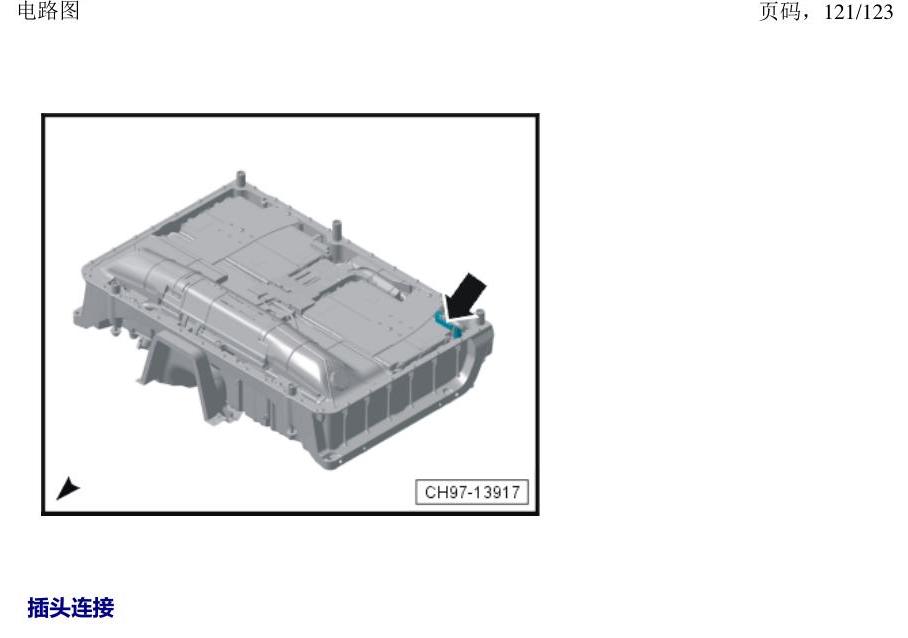

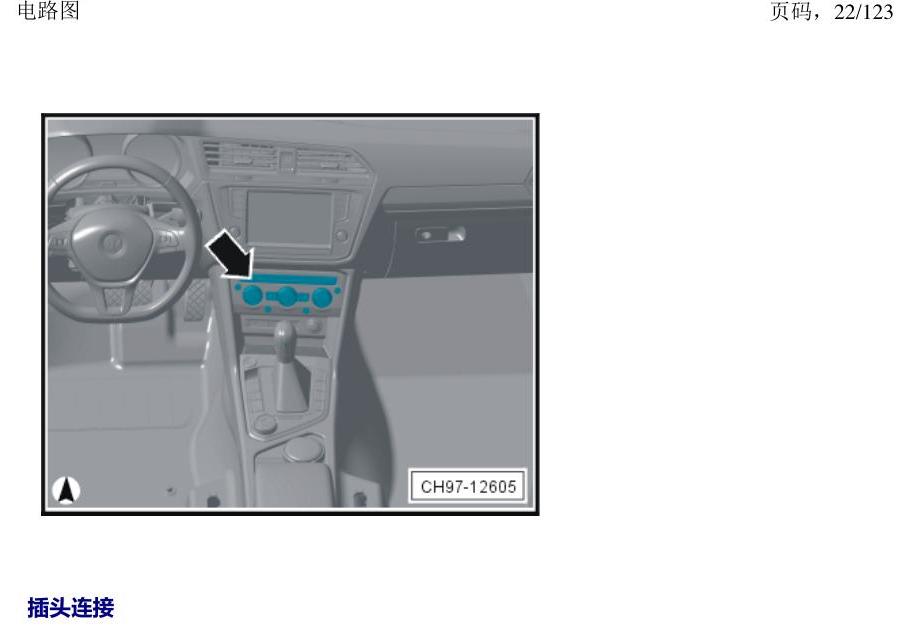

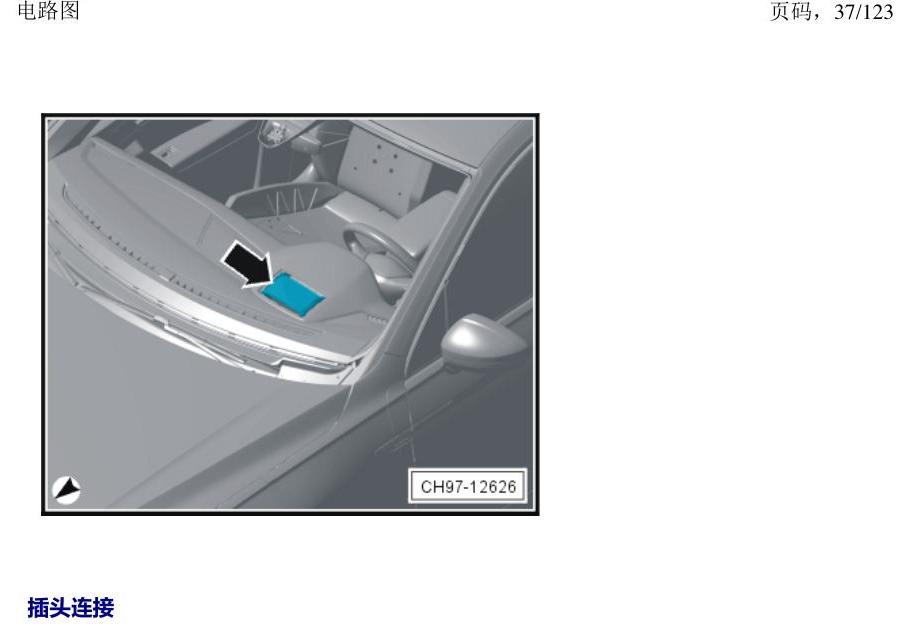

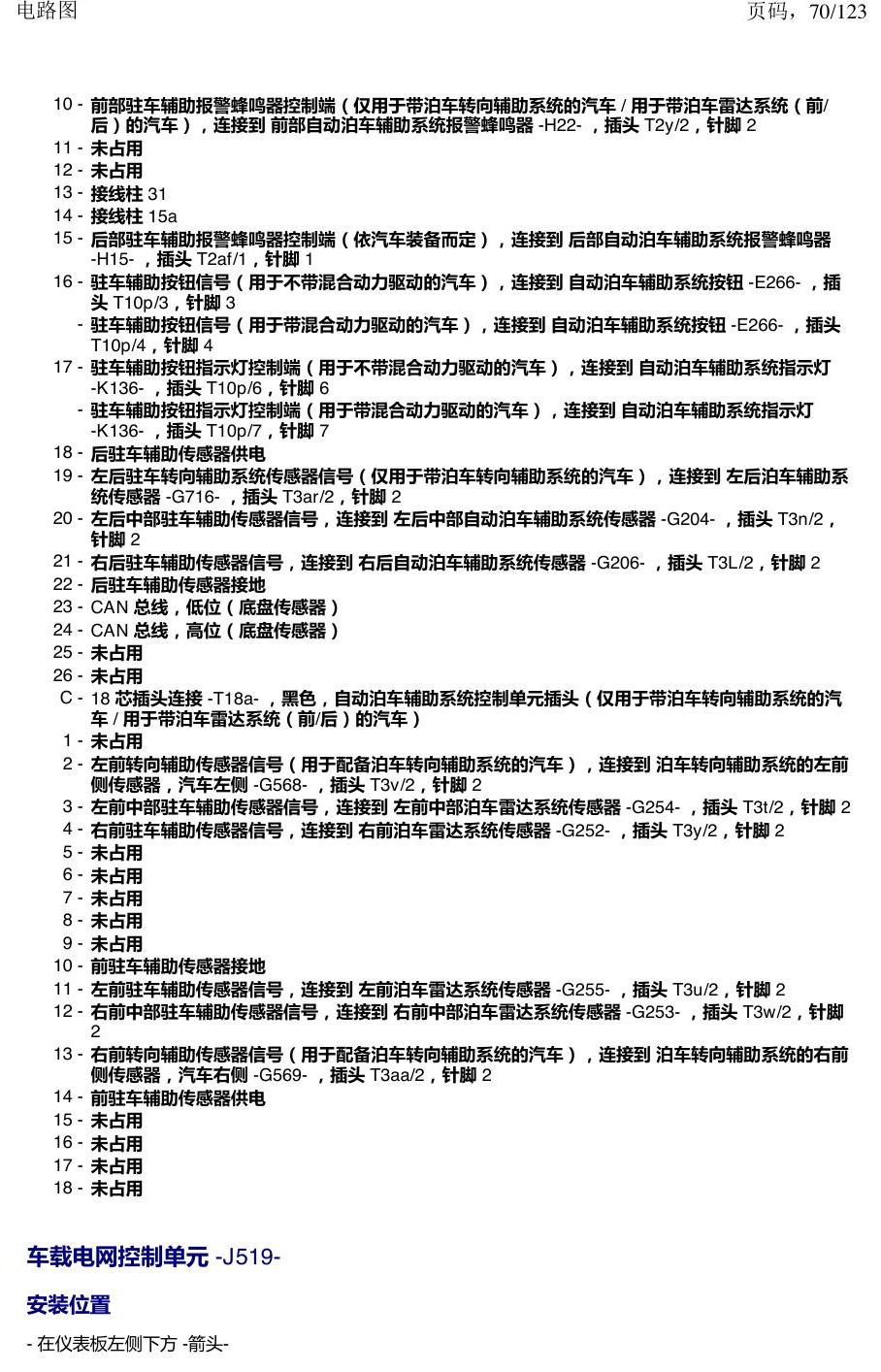

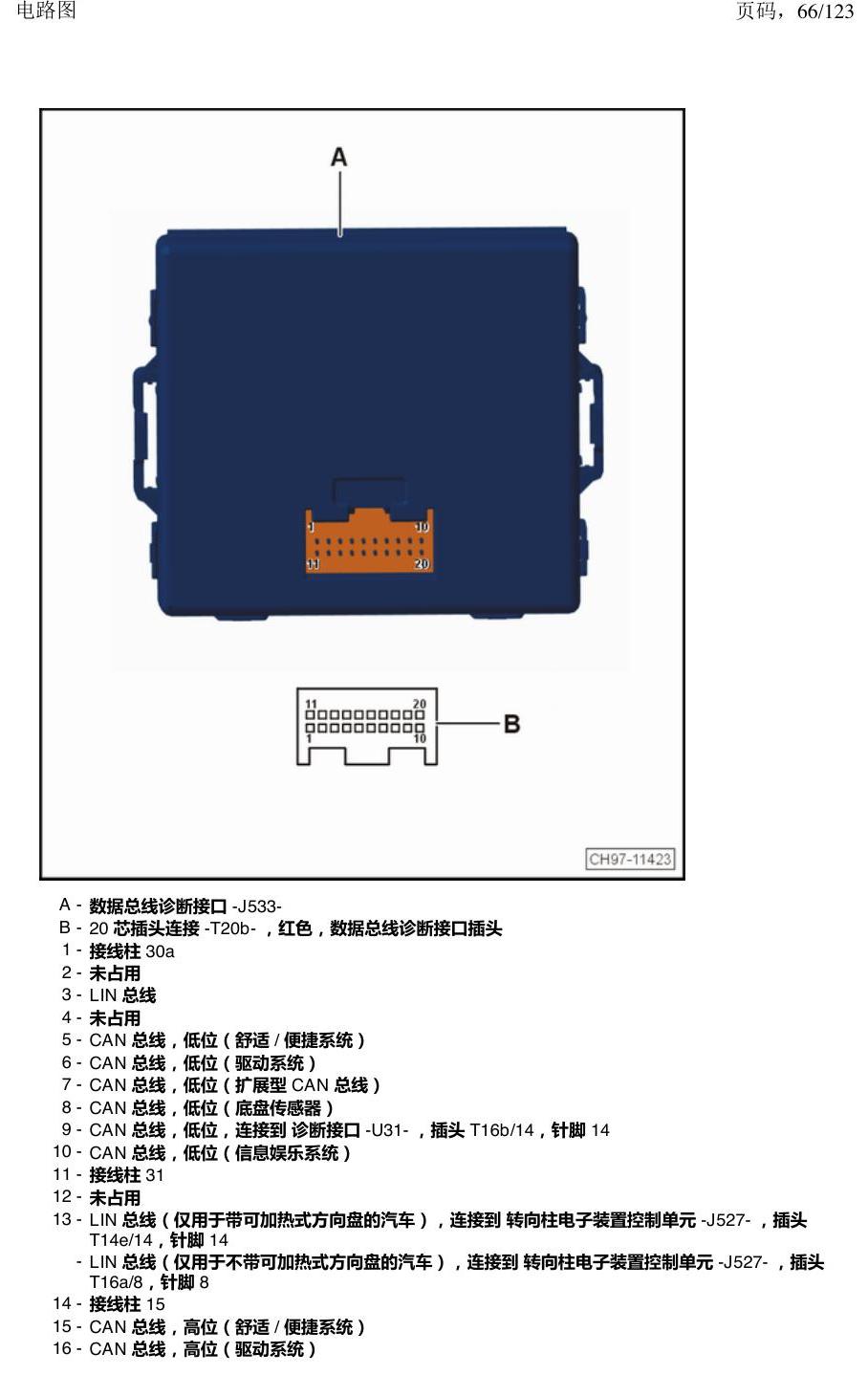

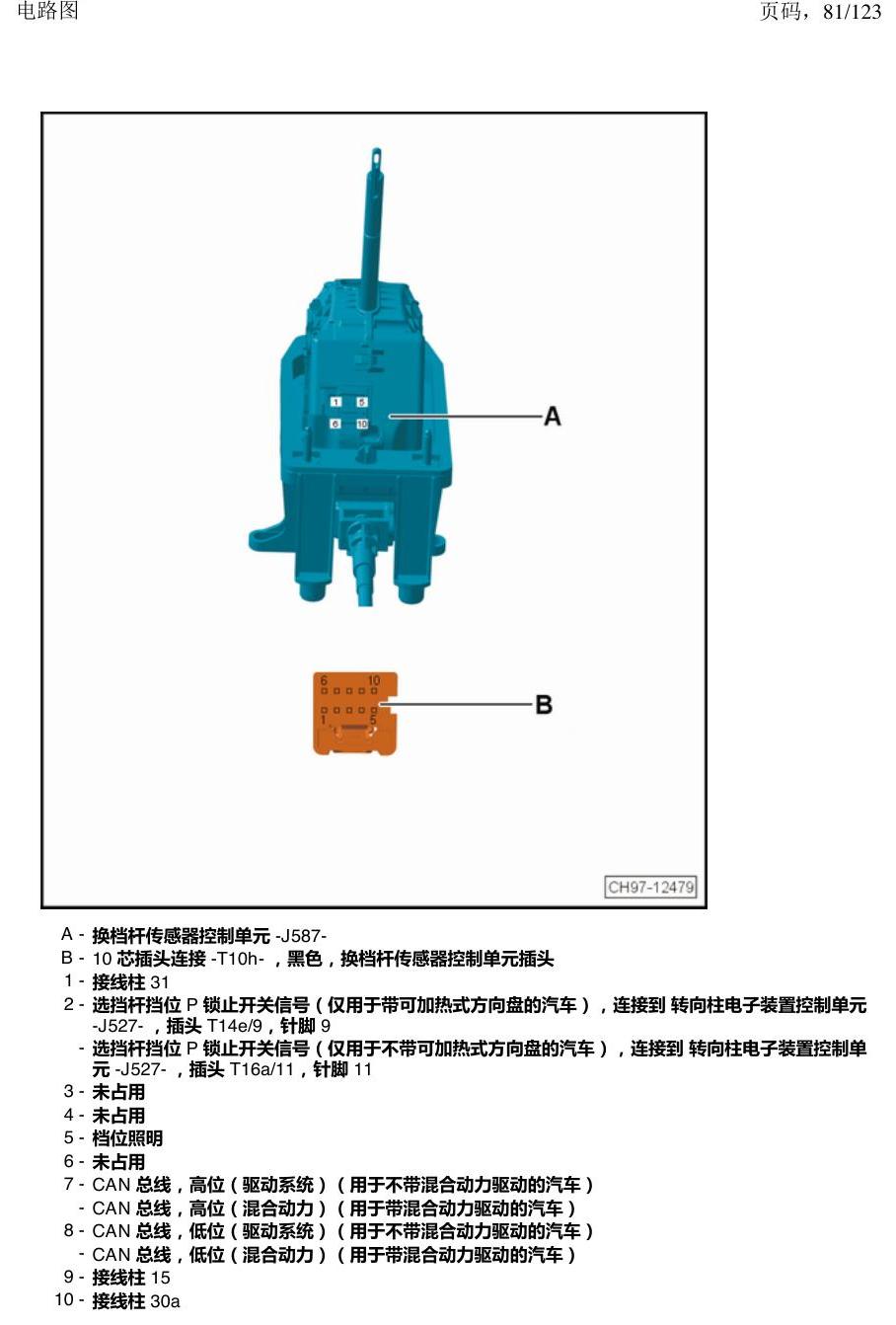

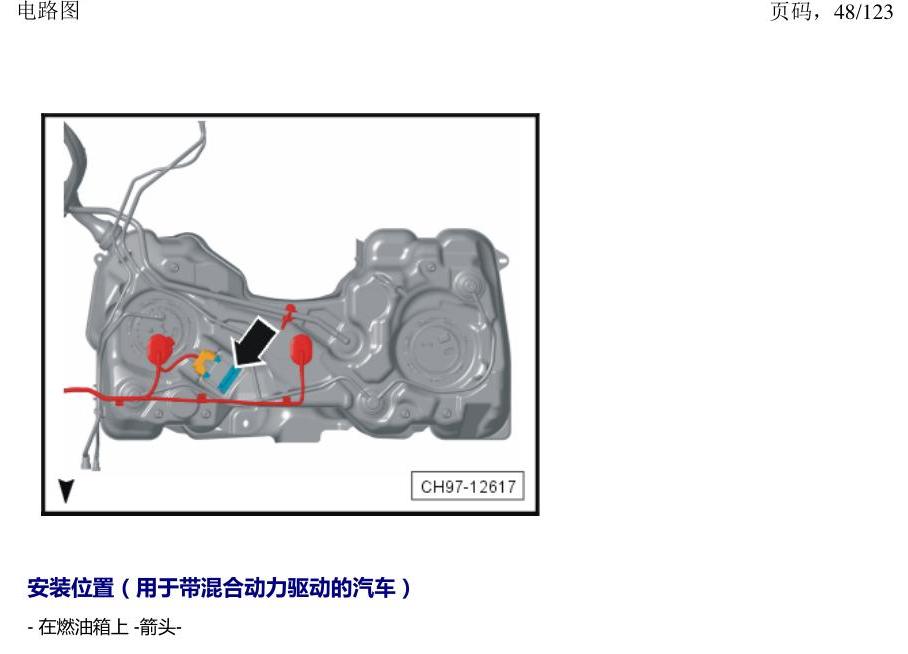

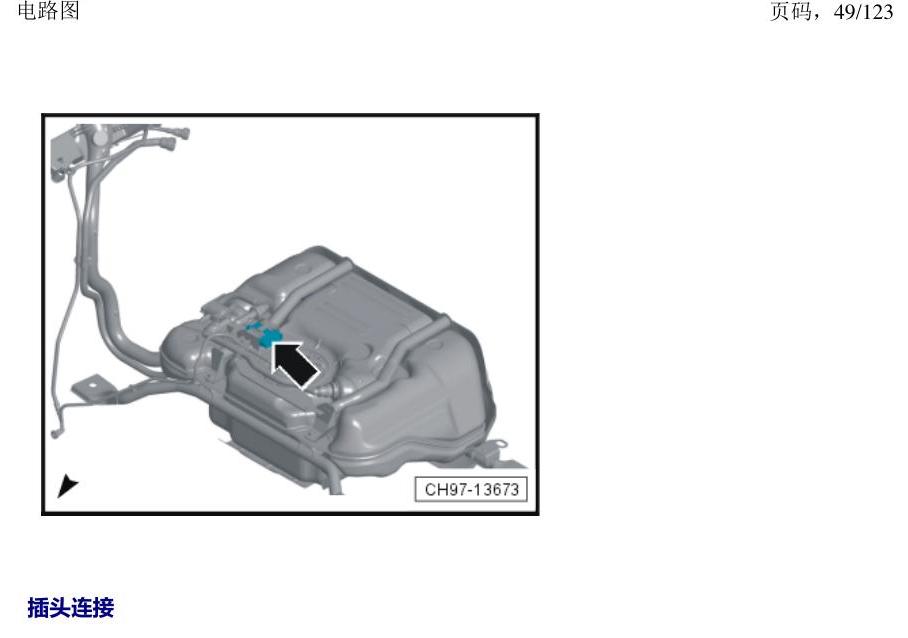

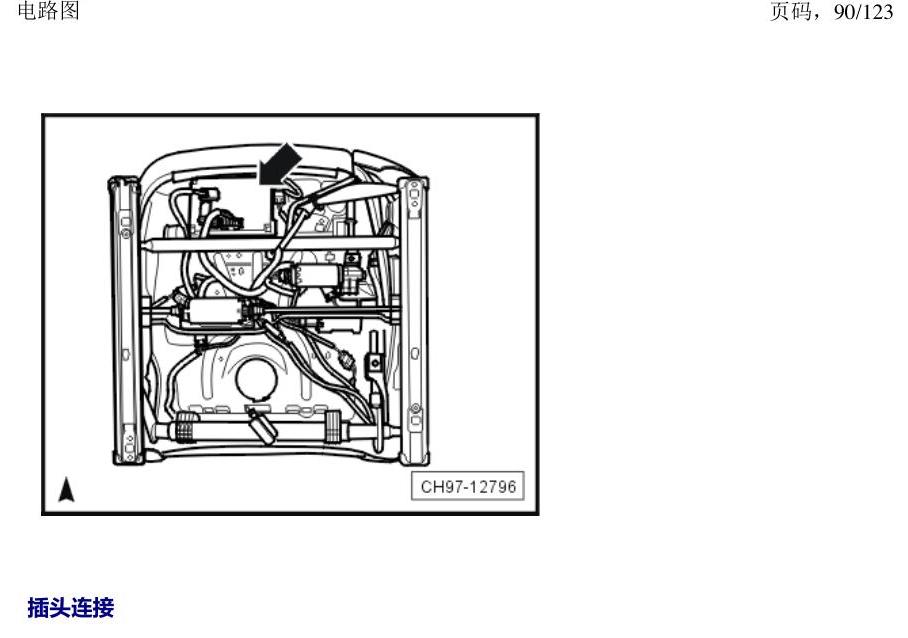

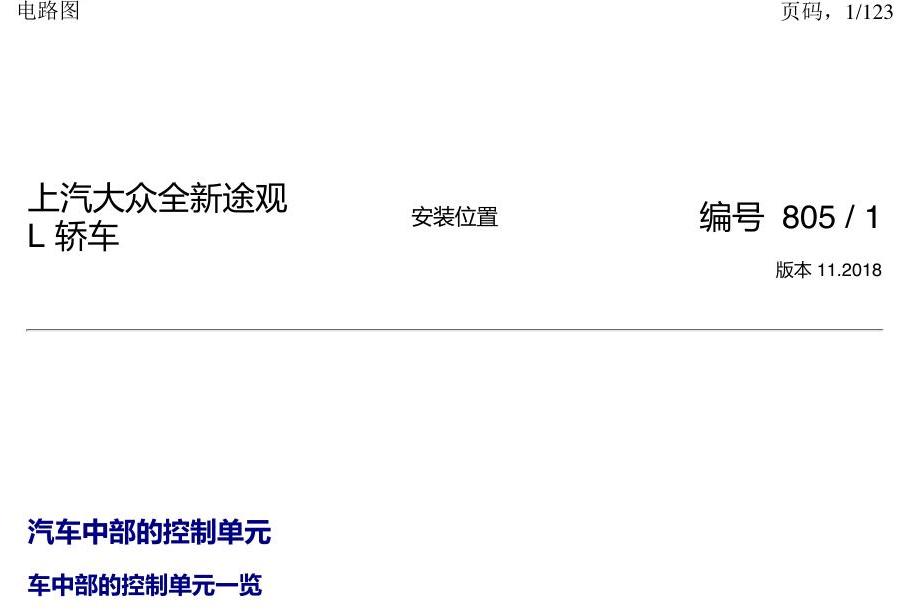

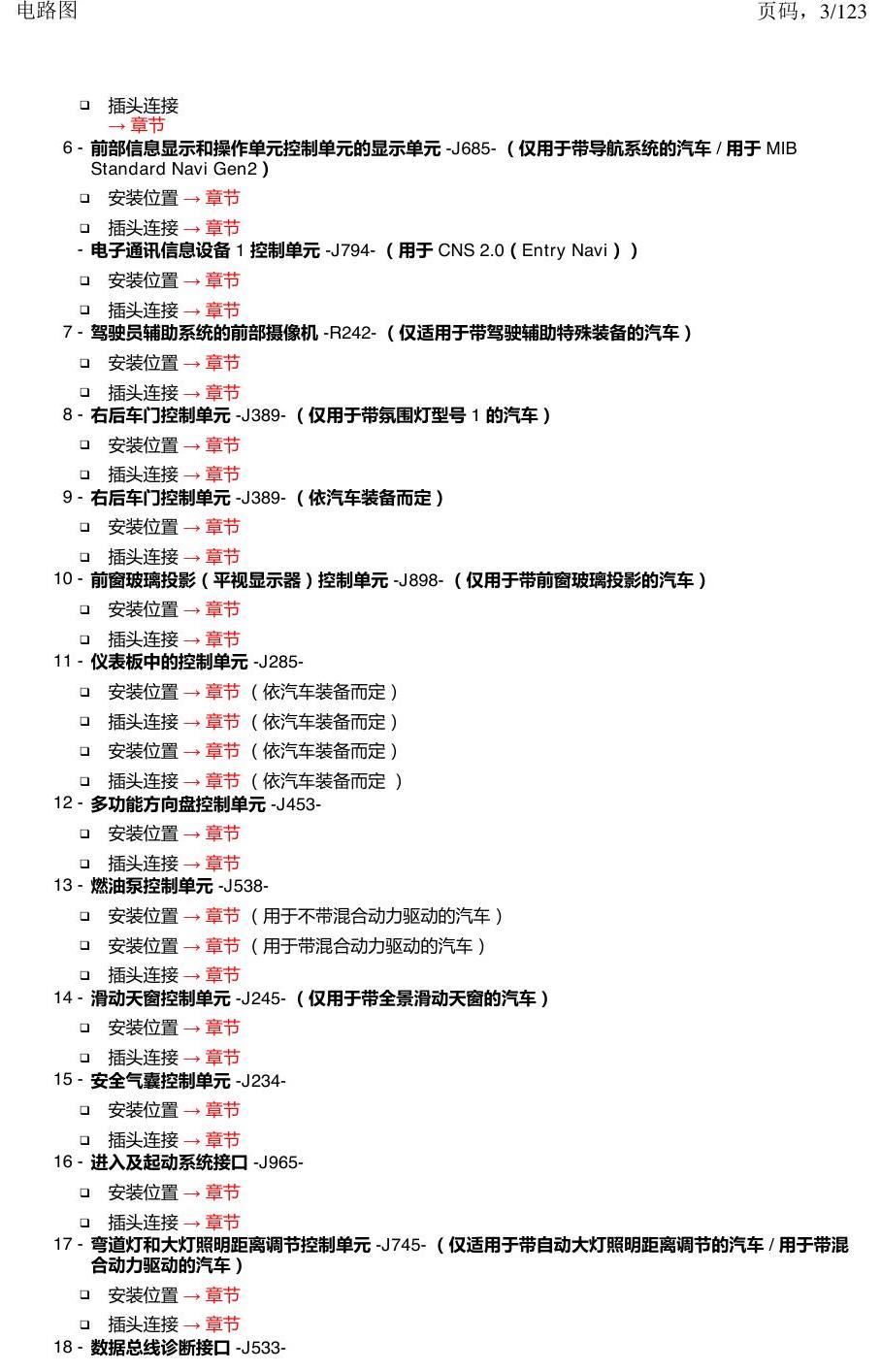

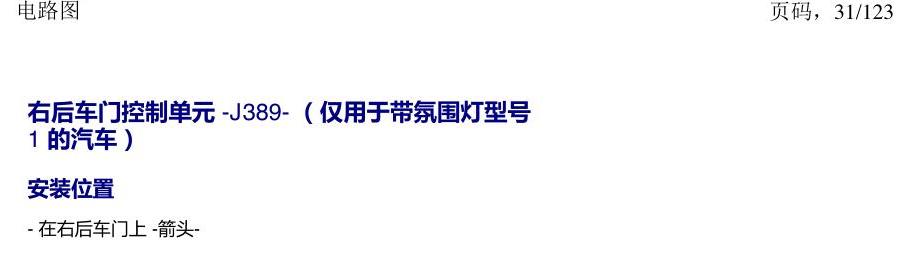

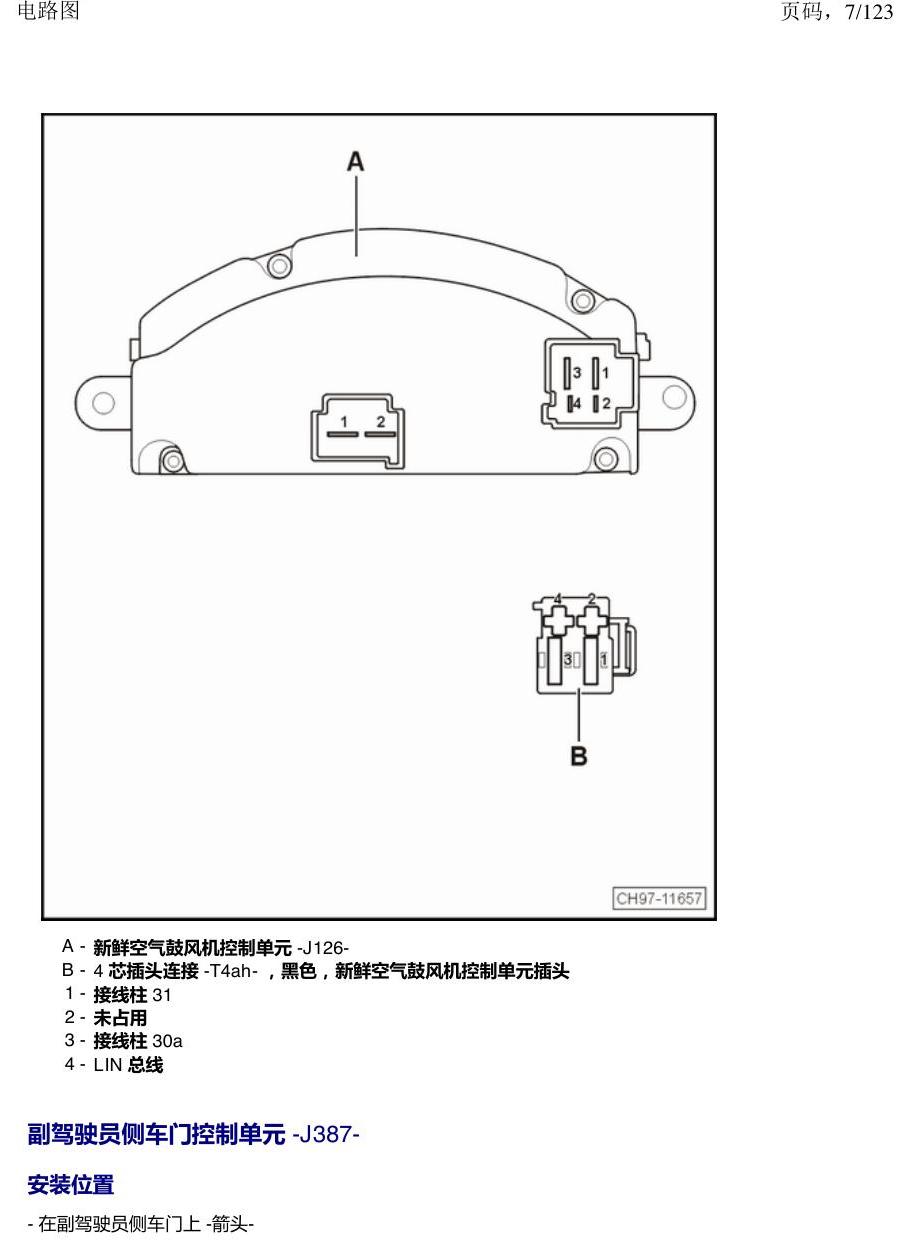

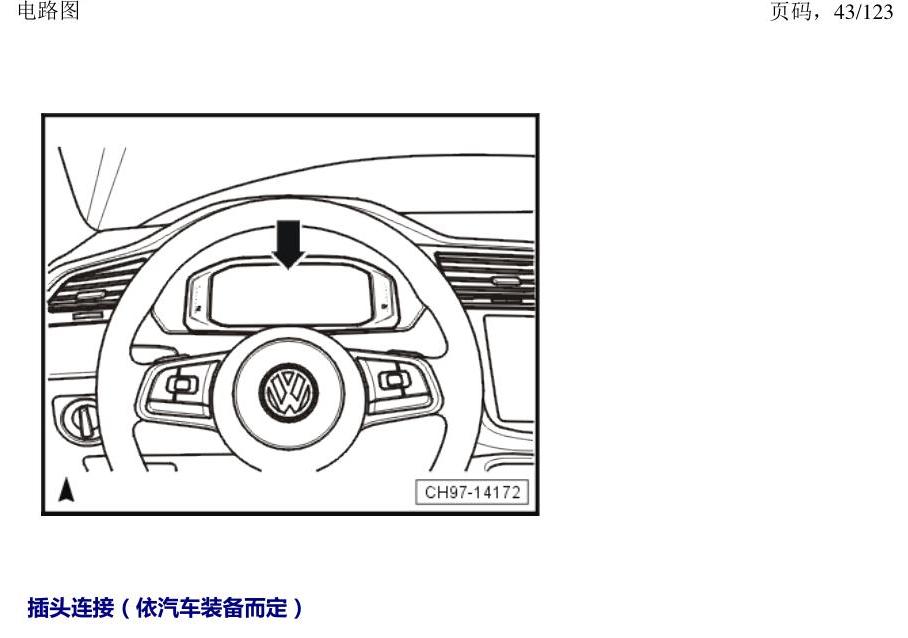

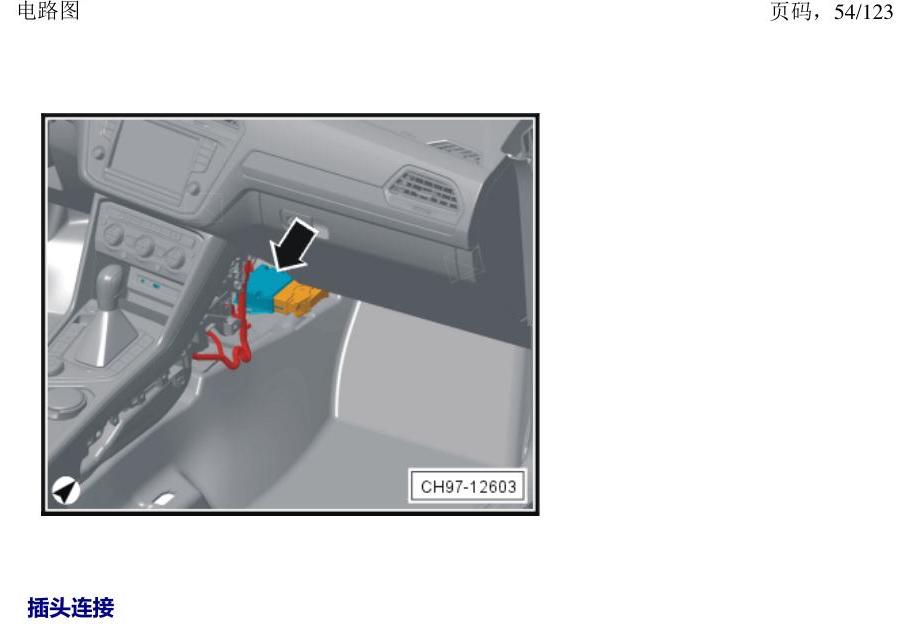

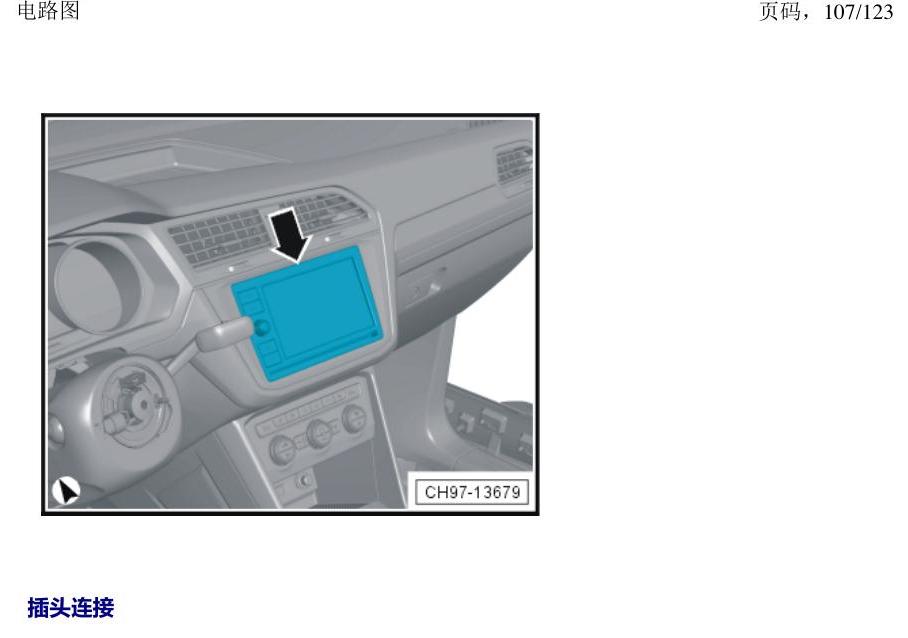

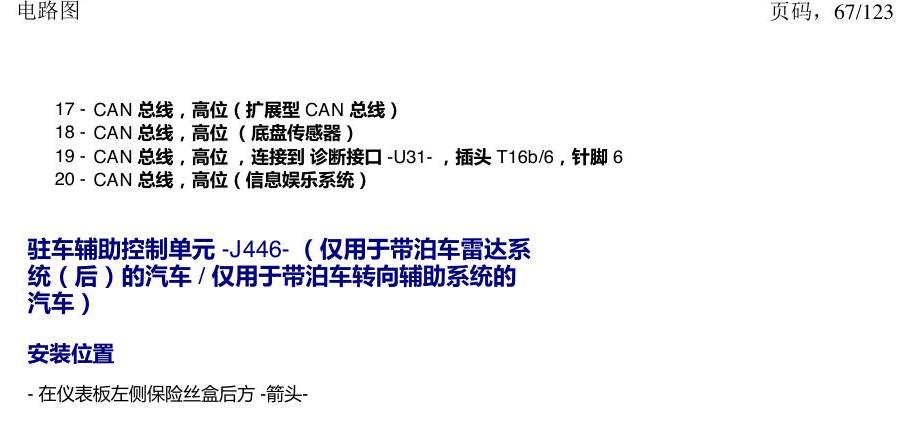

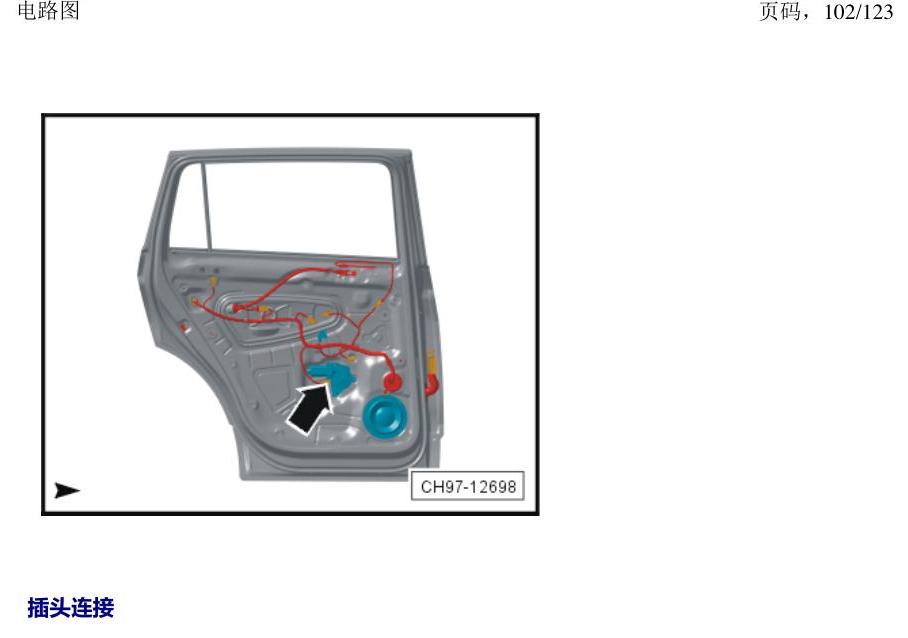

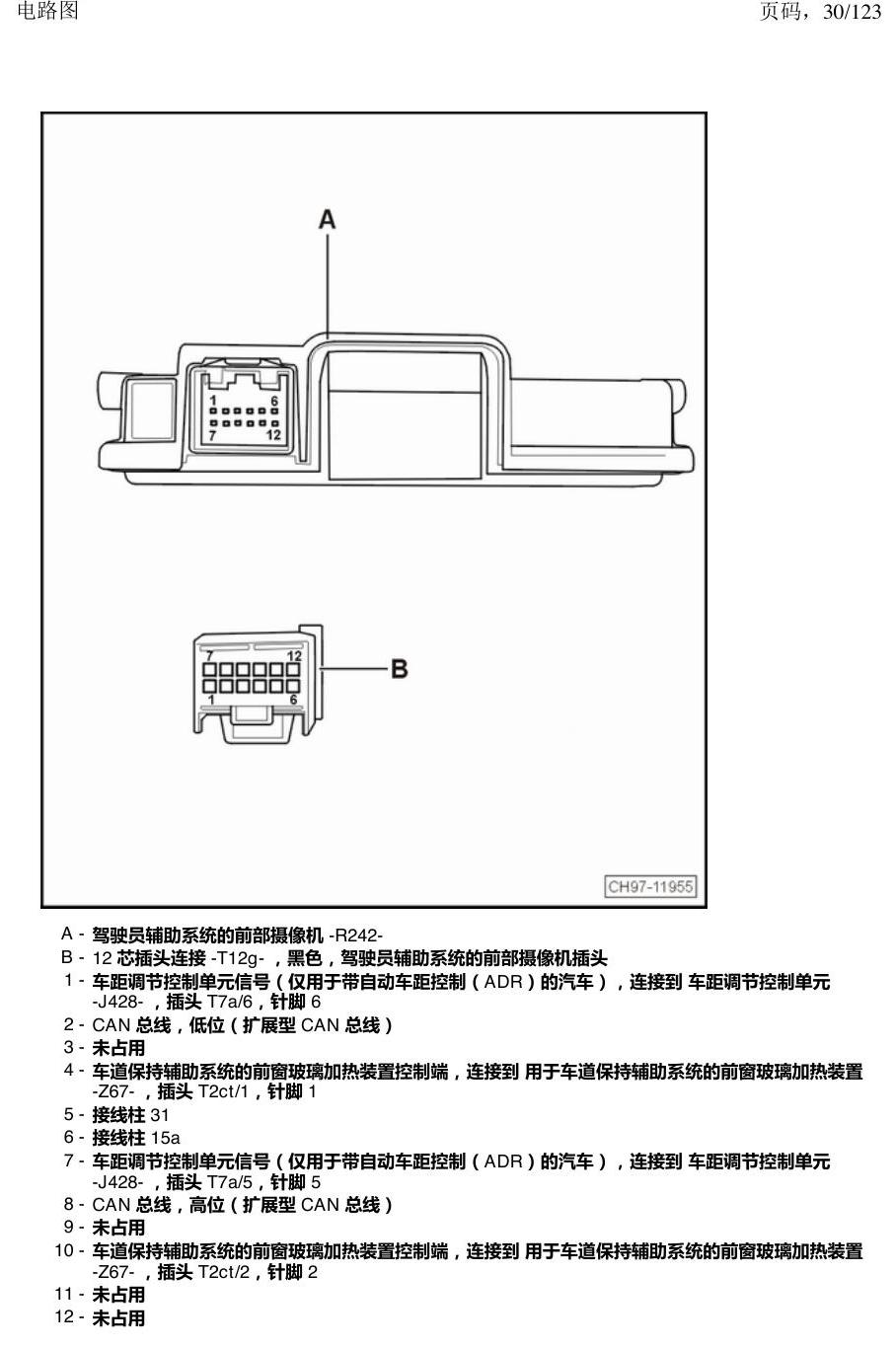

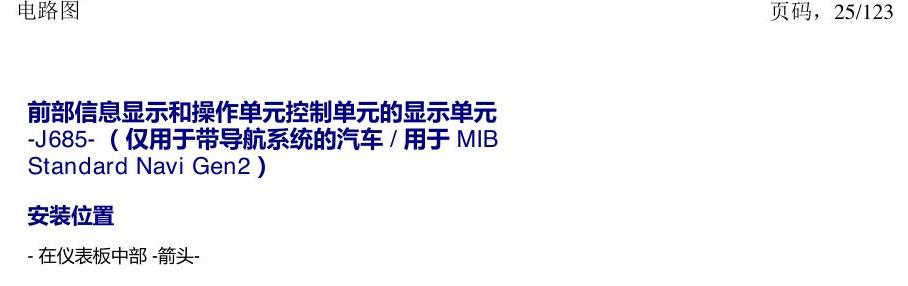

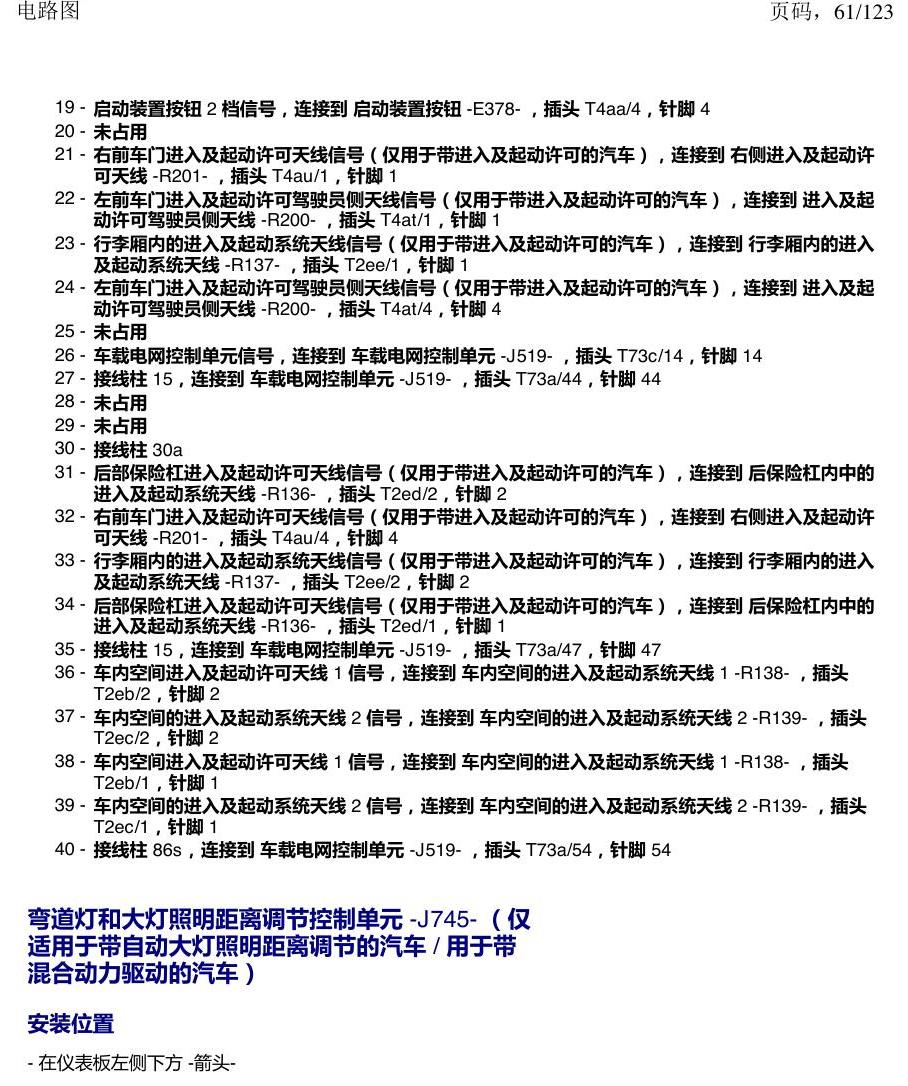

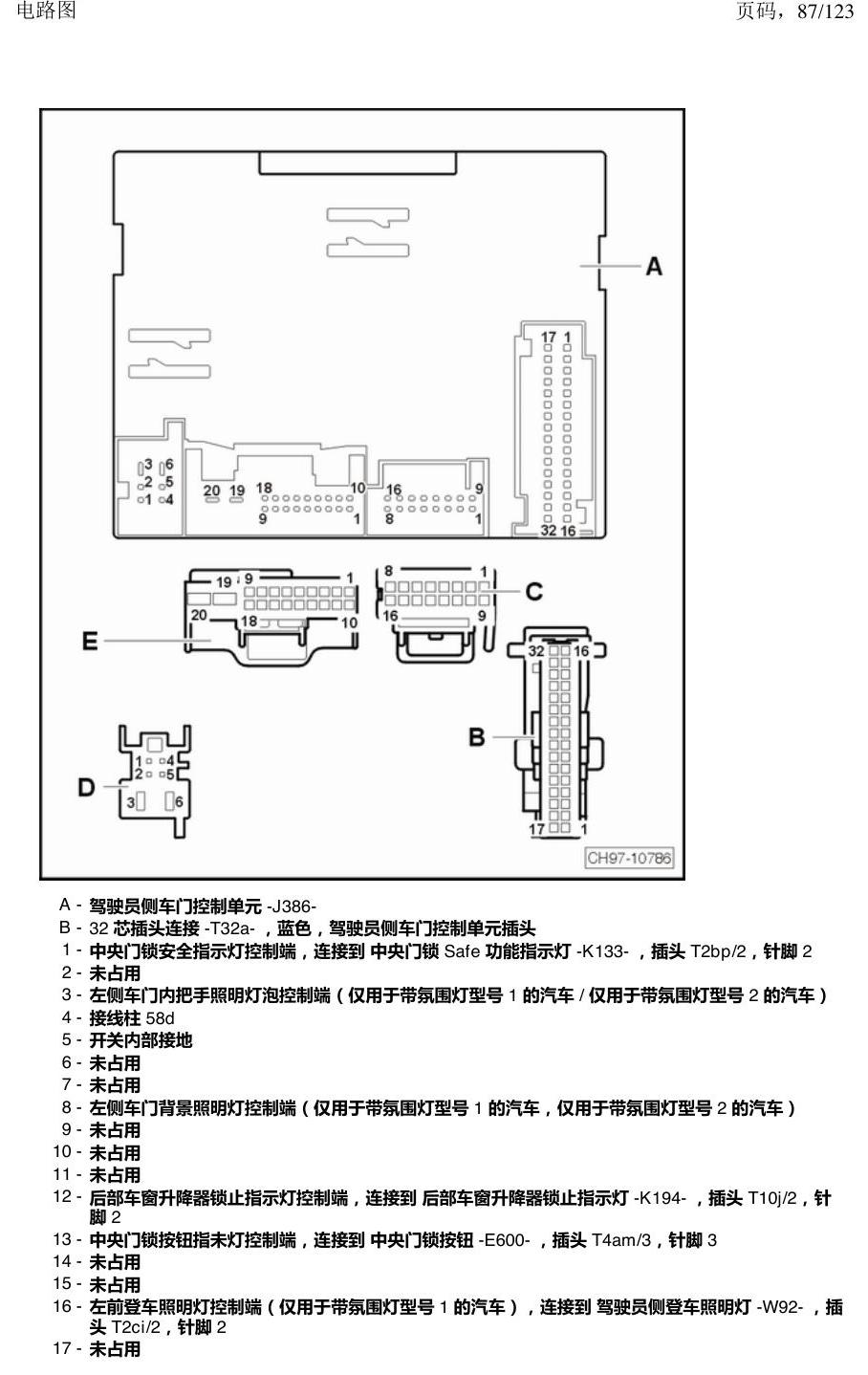

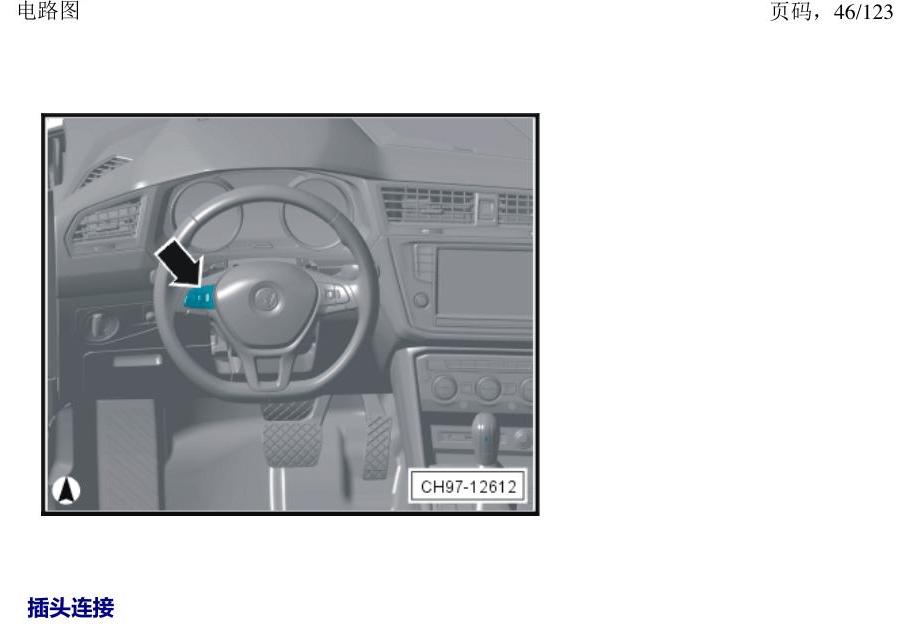

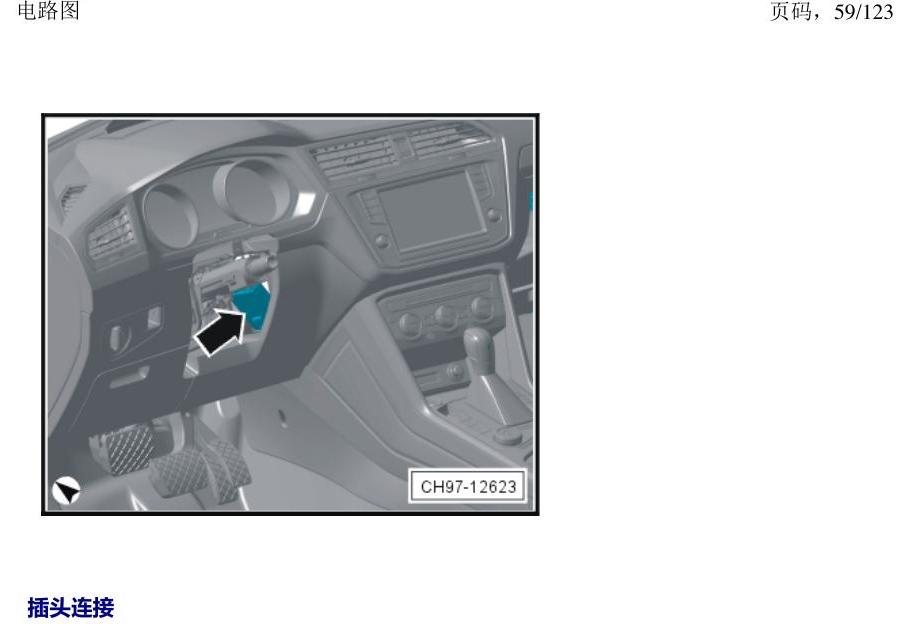

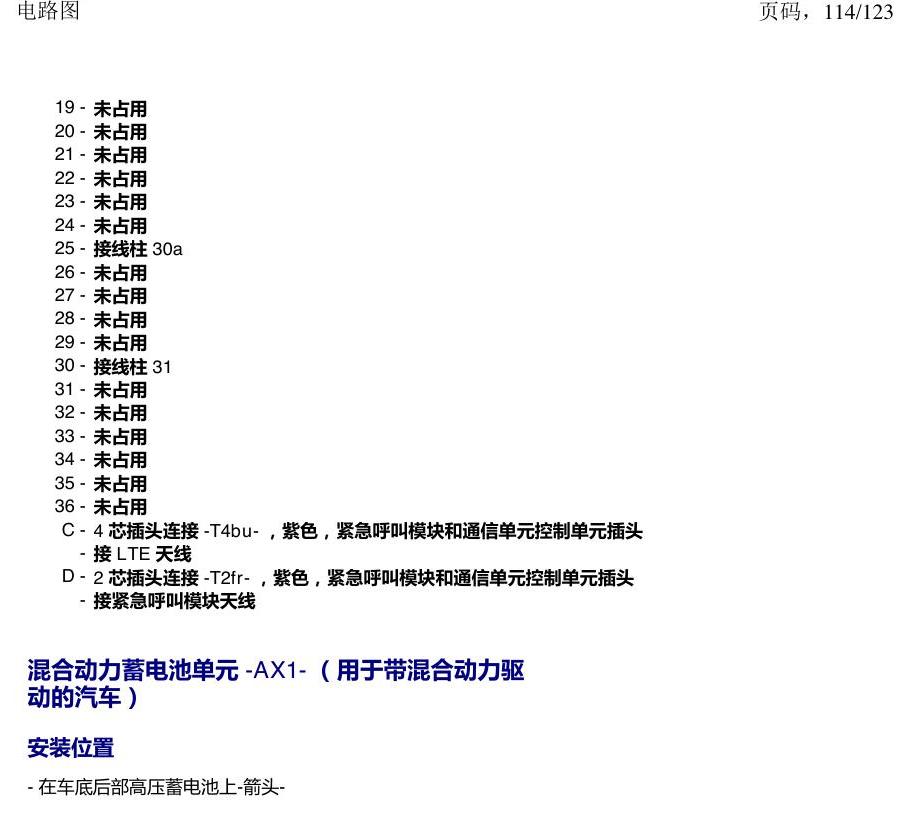

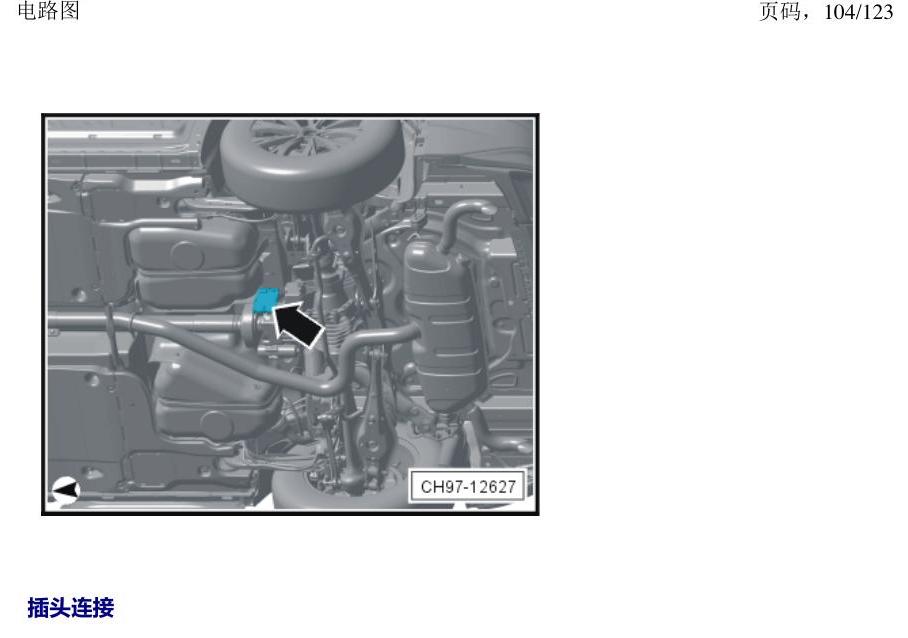

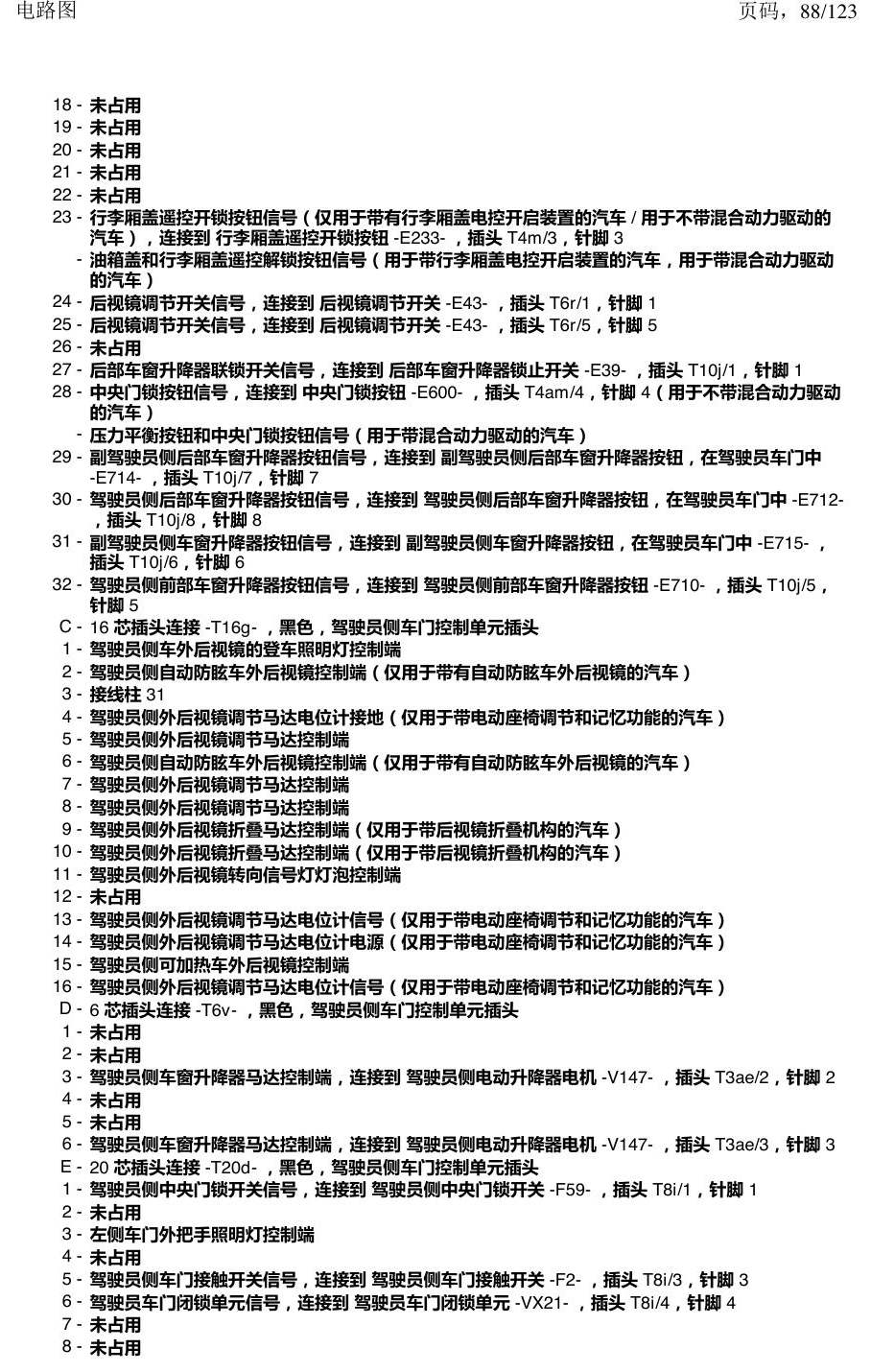

上海大众途观汽车中部的控制单元电路图 — 上海大众途观汽车中部的控制单元电路图原始资料第1页
