斯柯达柯米克 保险丝配置 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

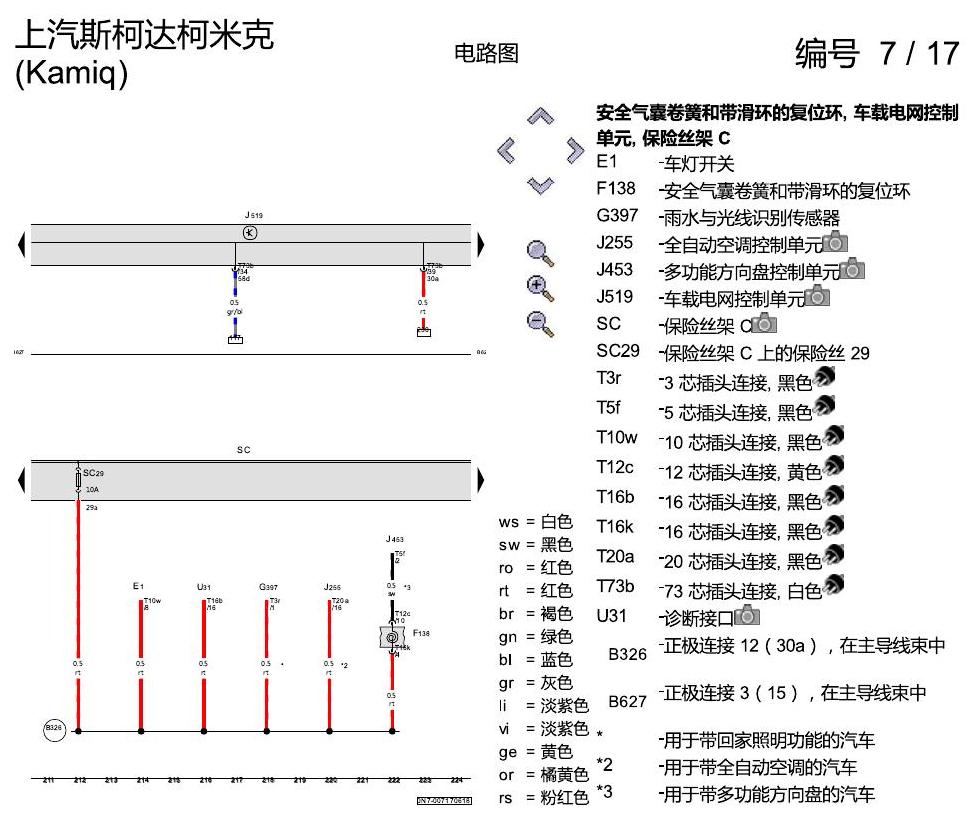

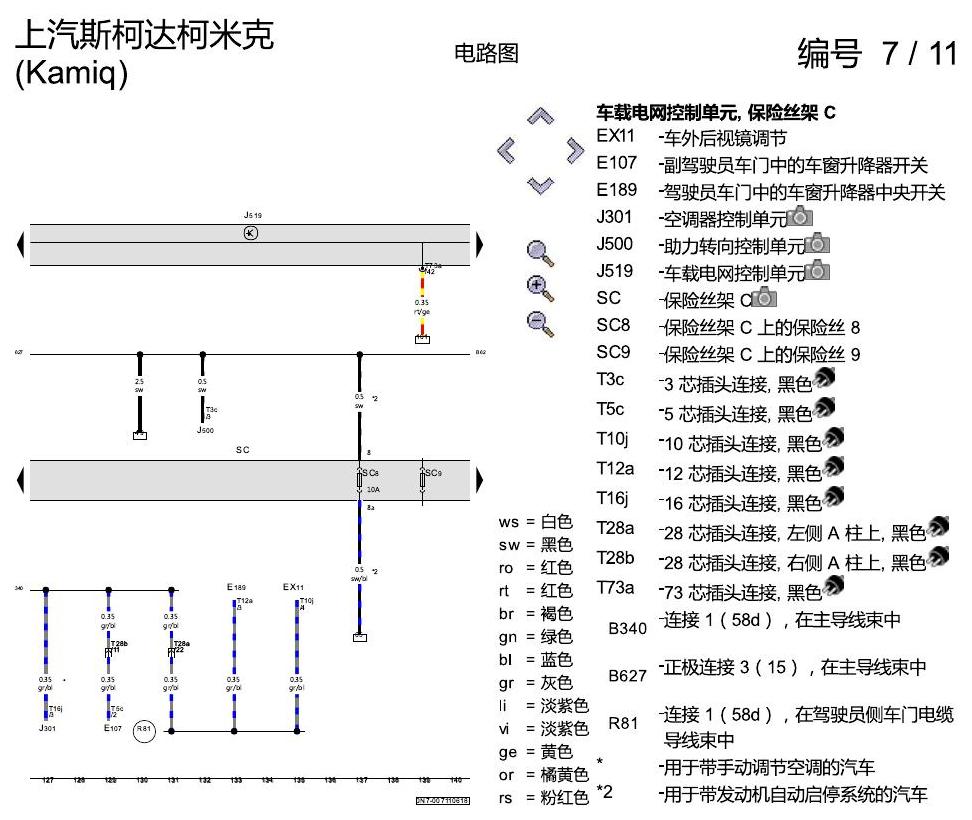

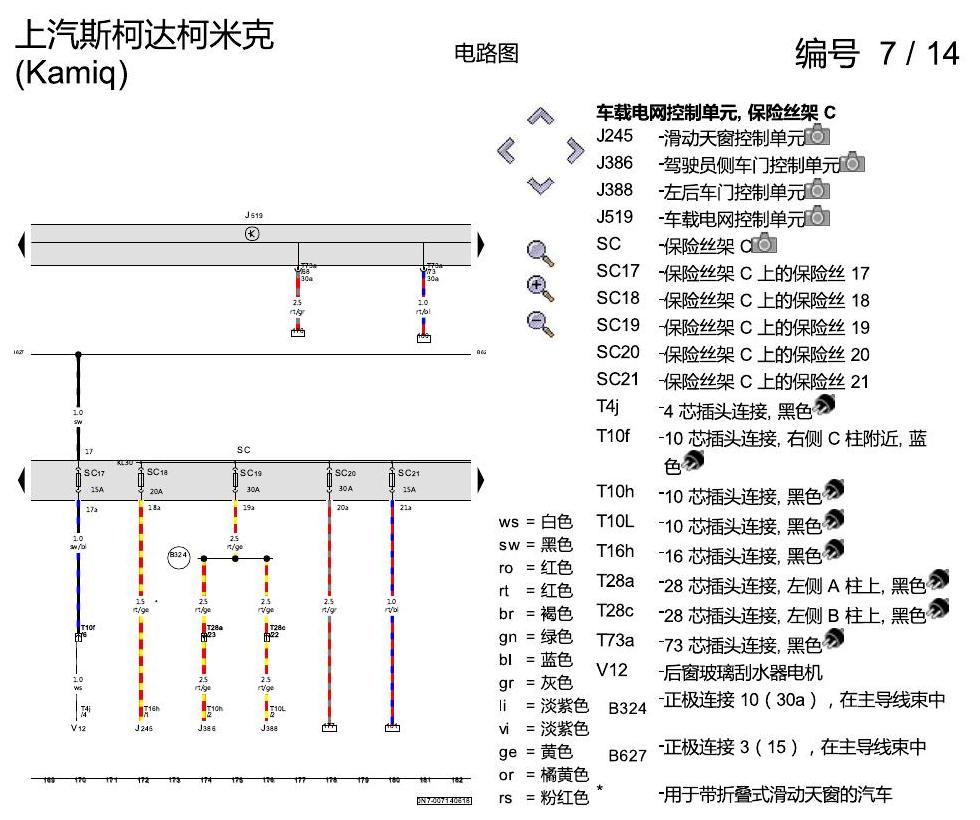

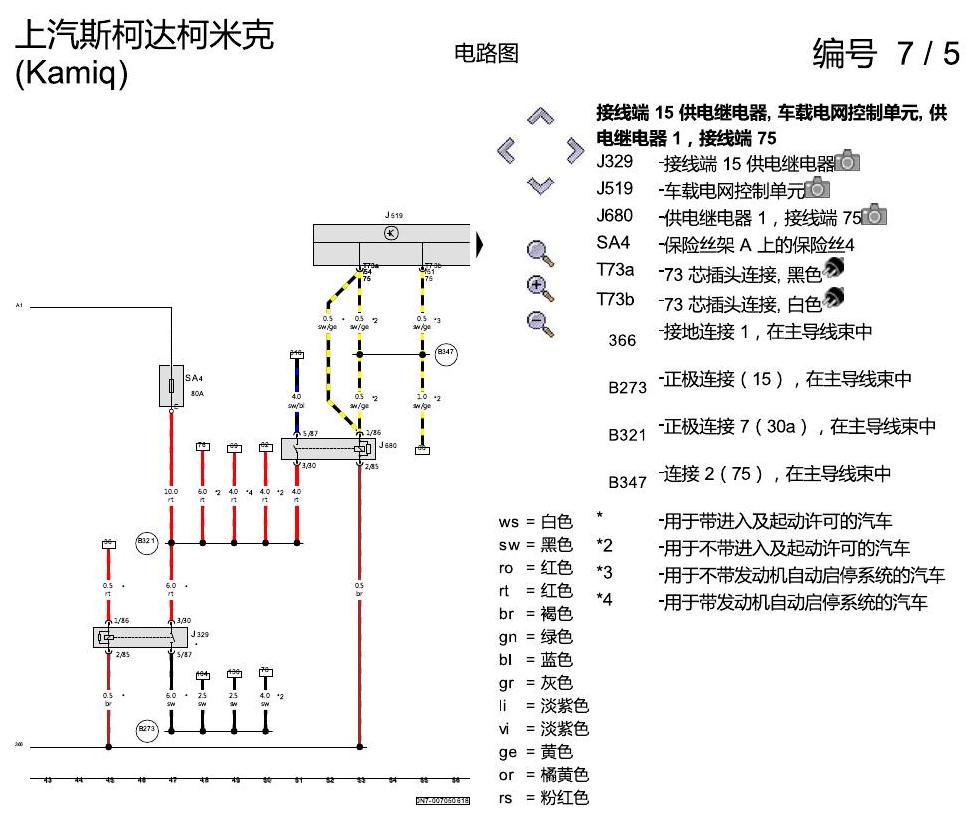

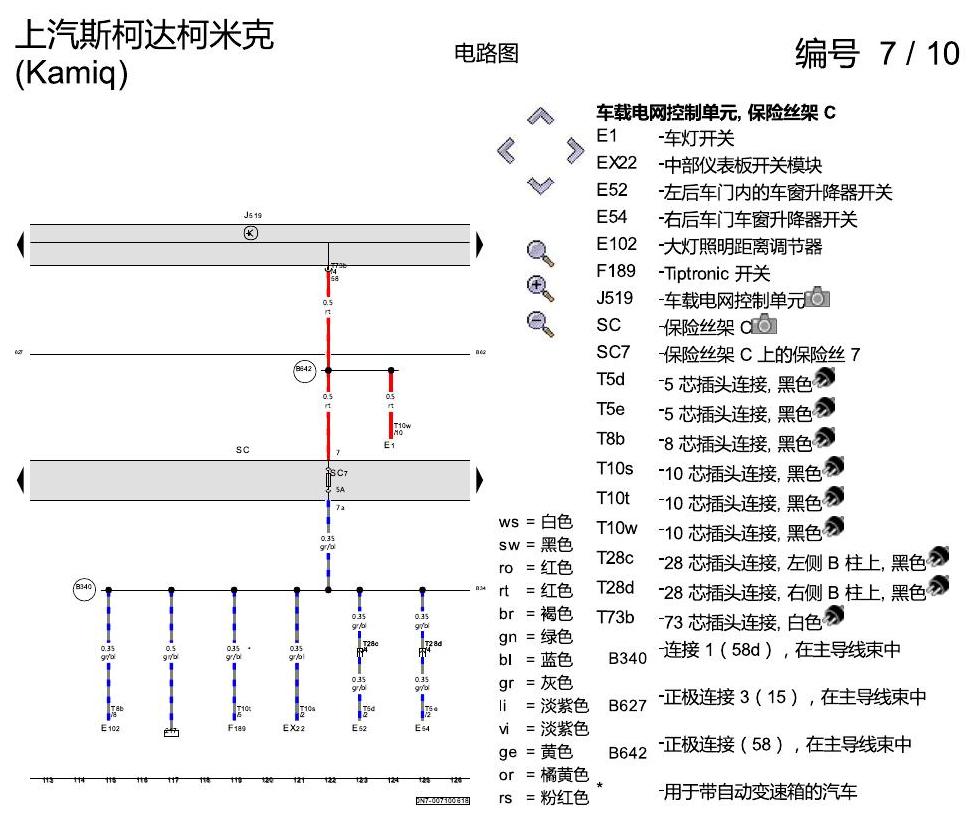

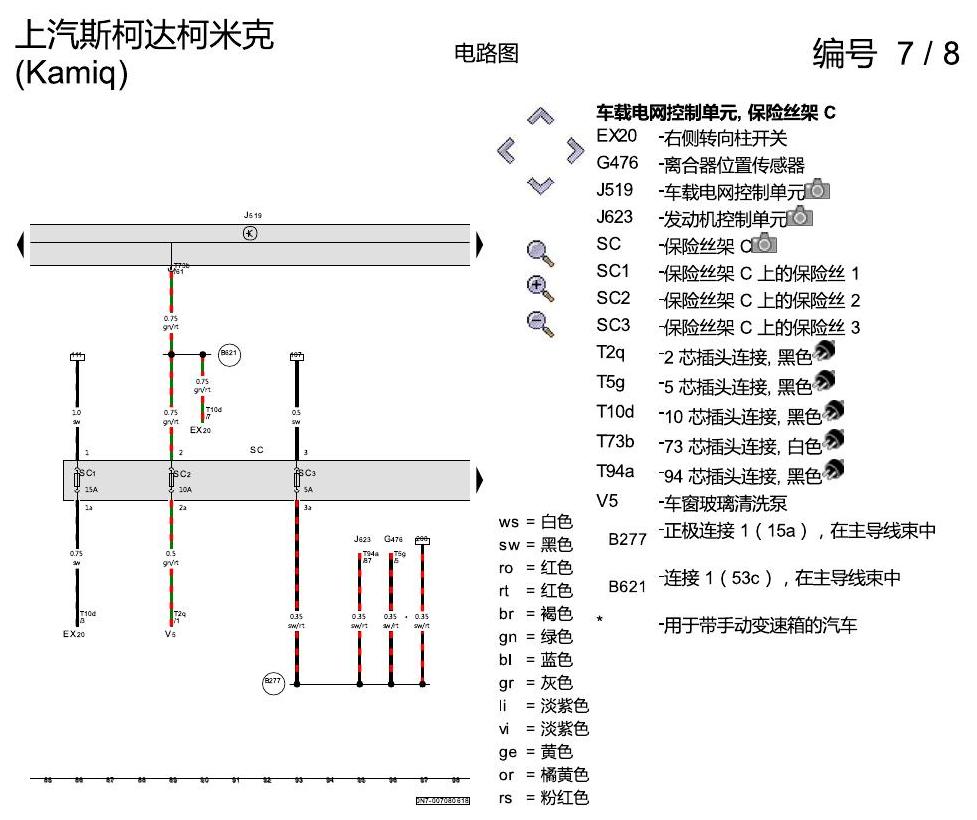

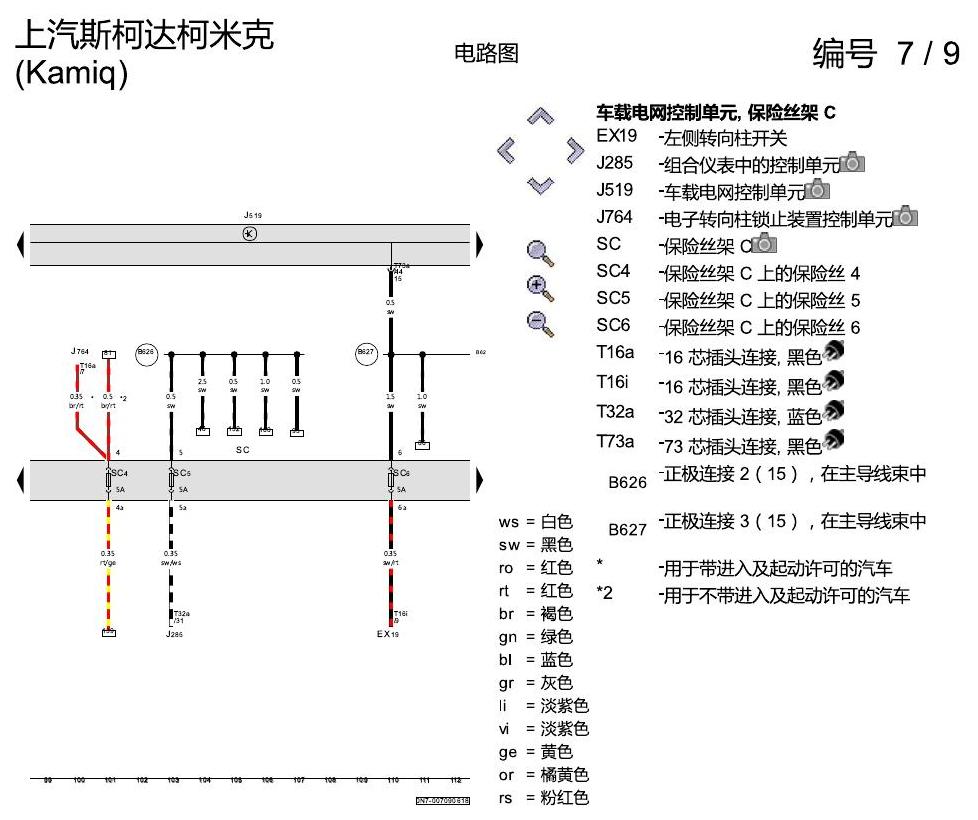

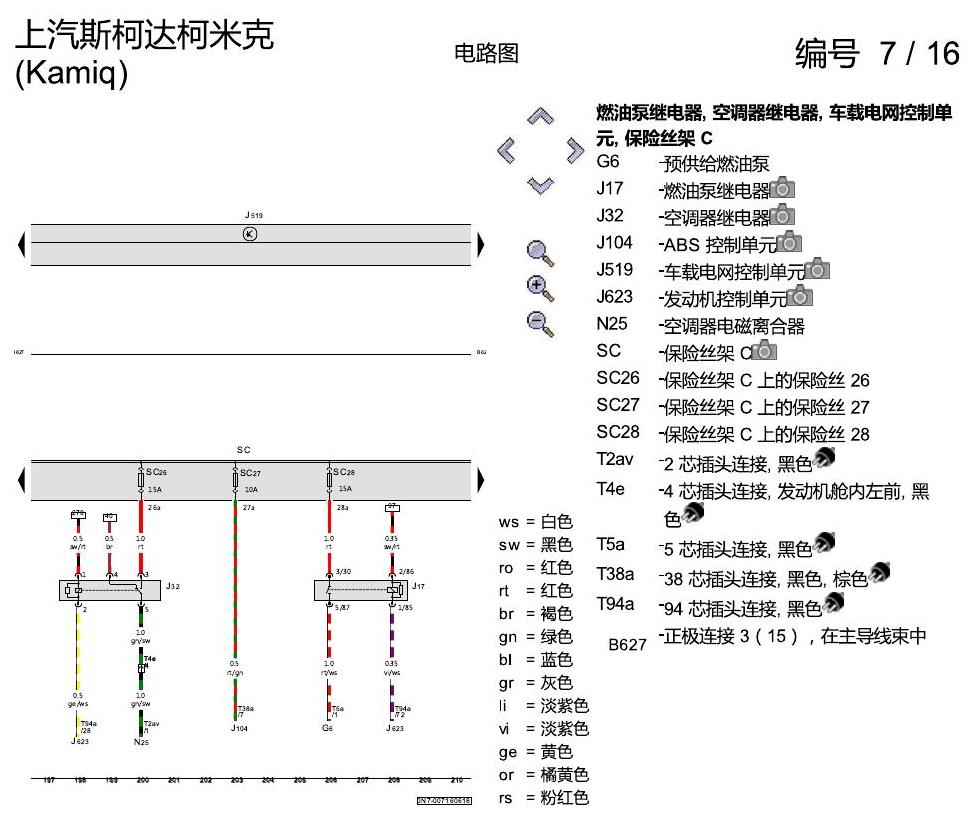

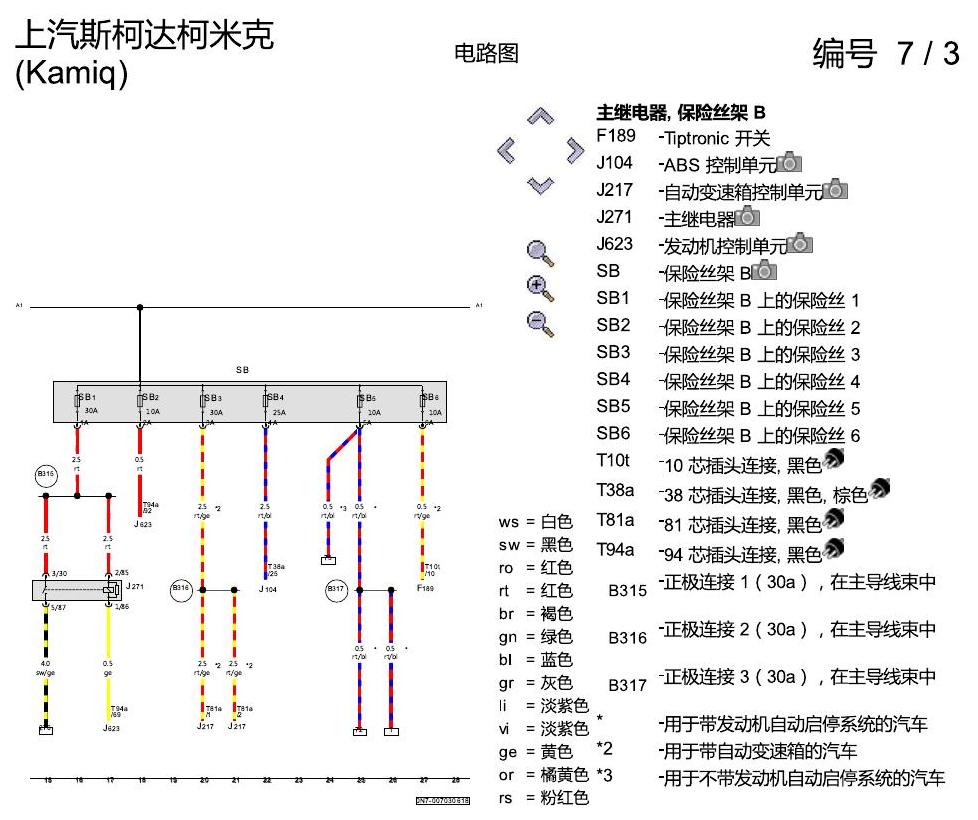

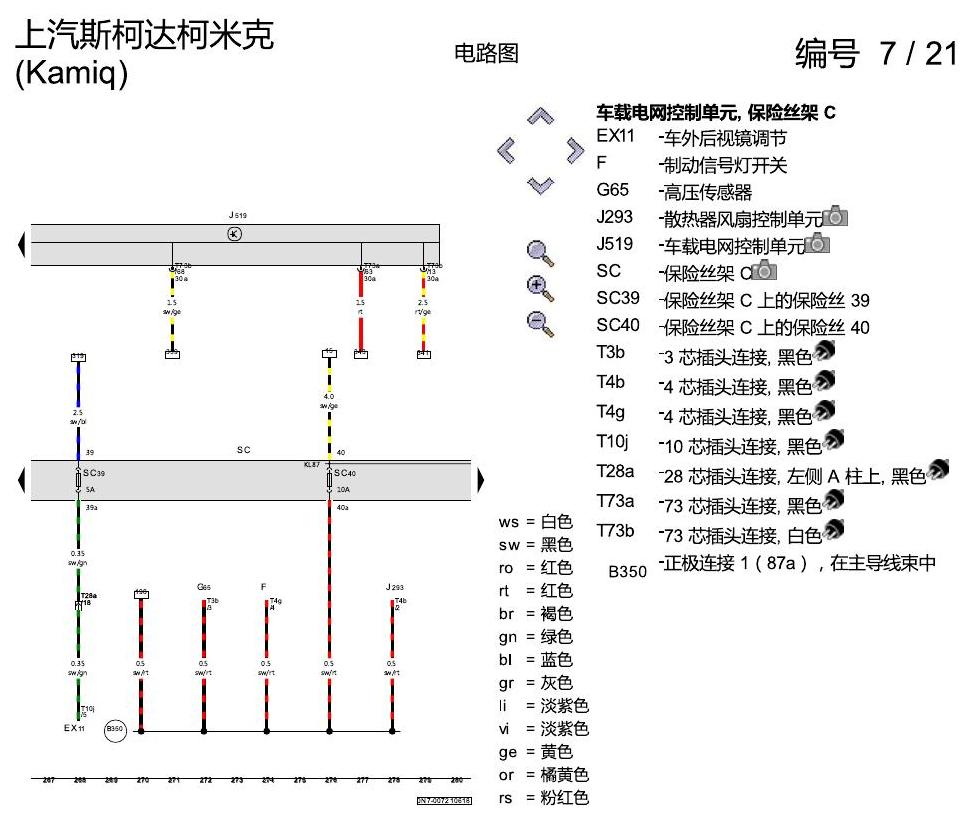

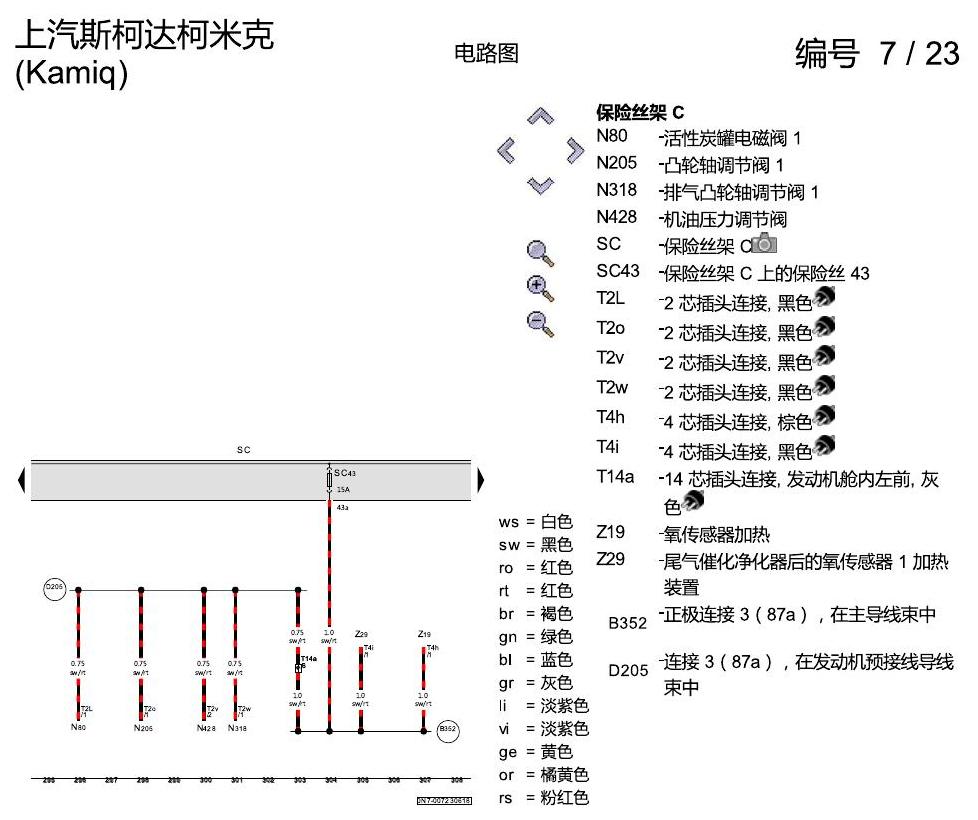

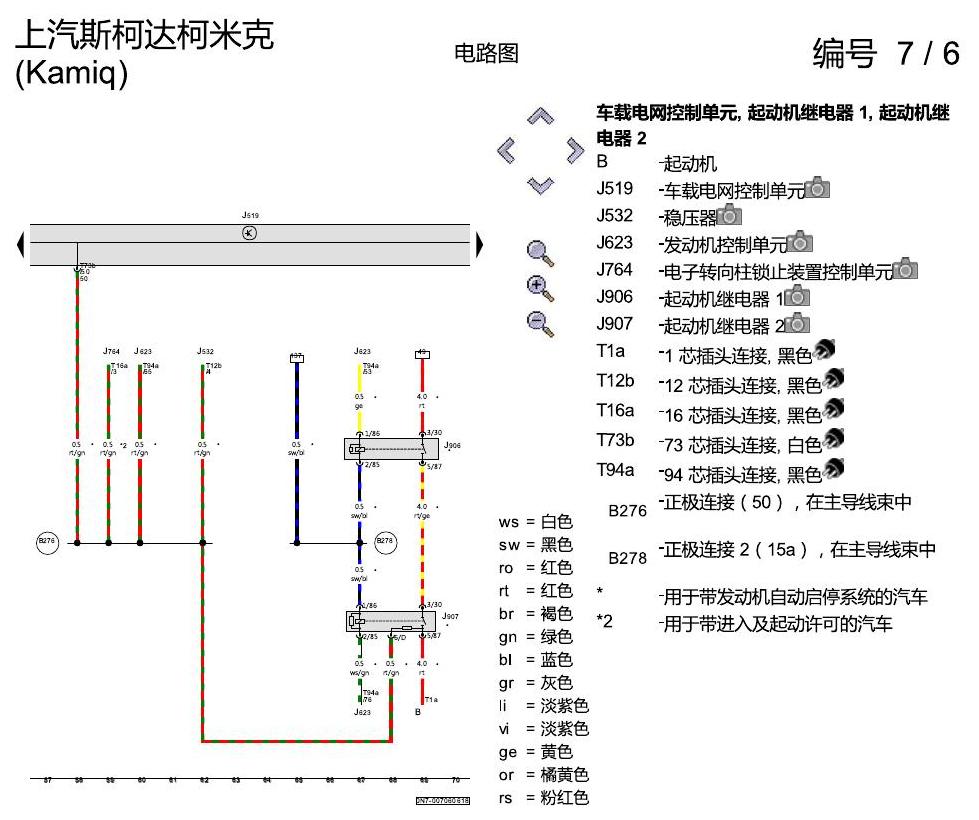

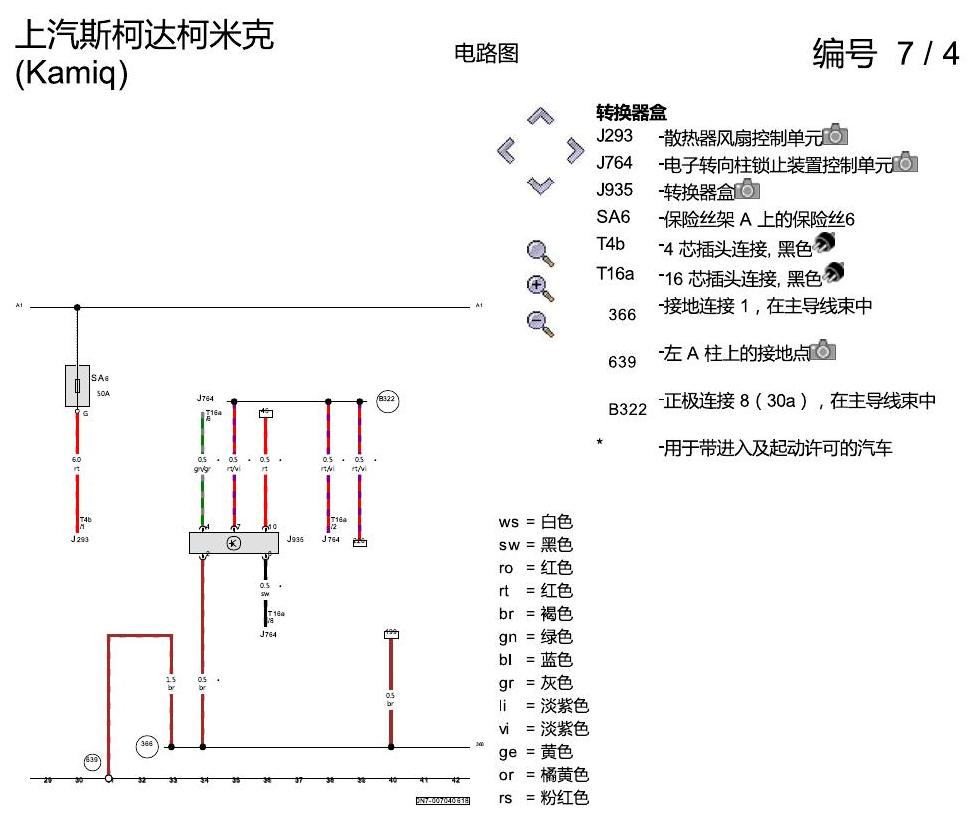

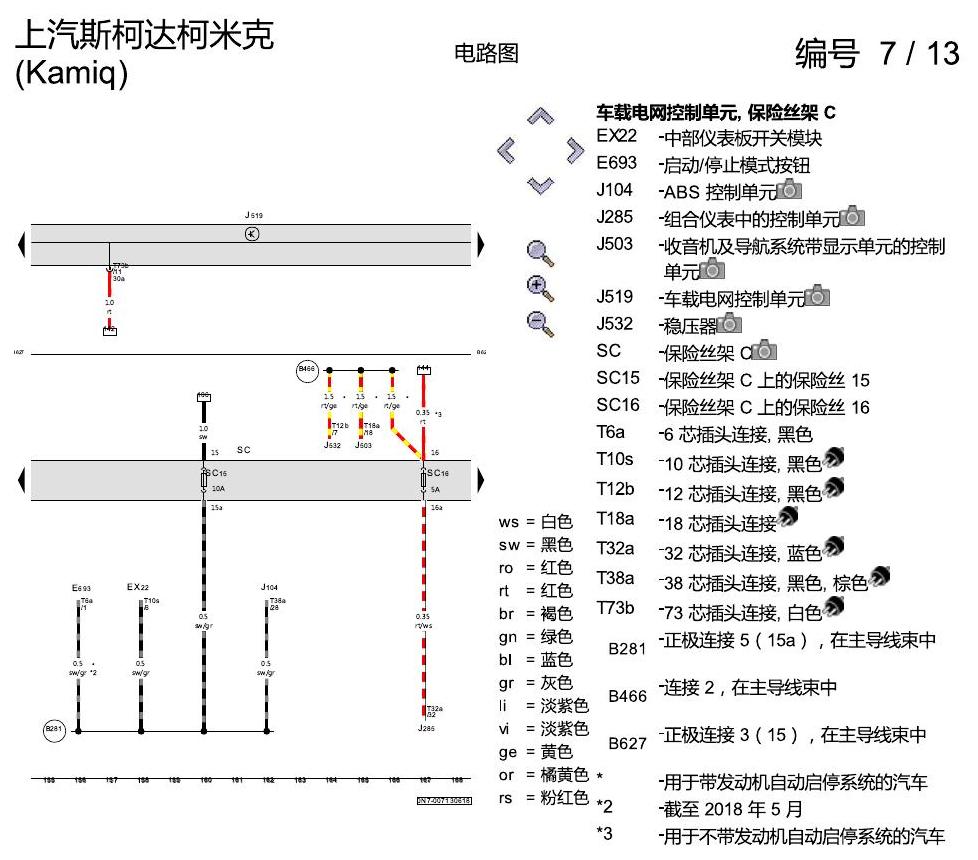

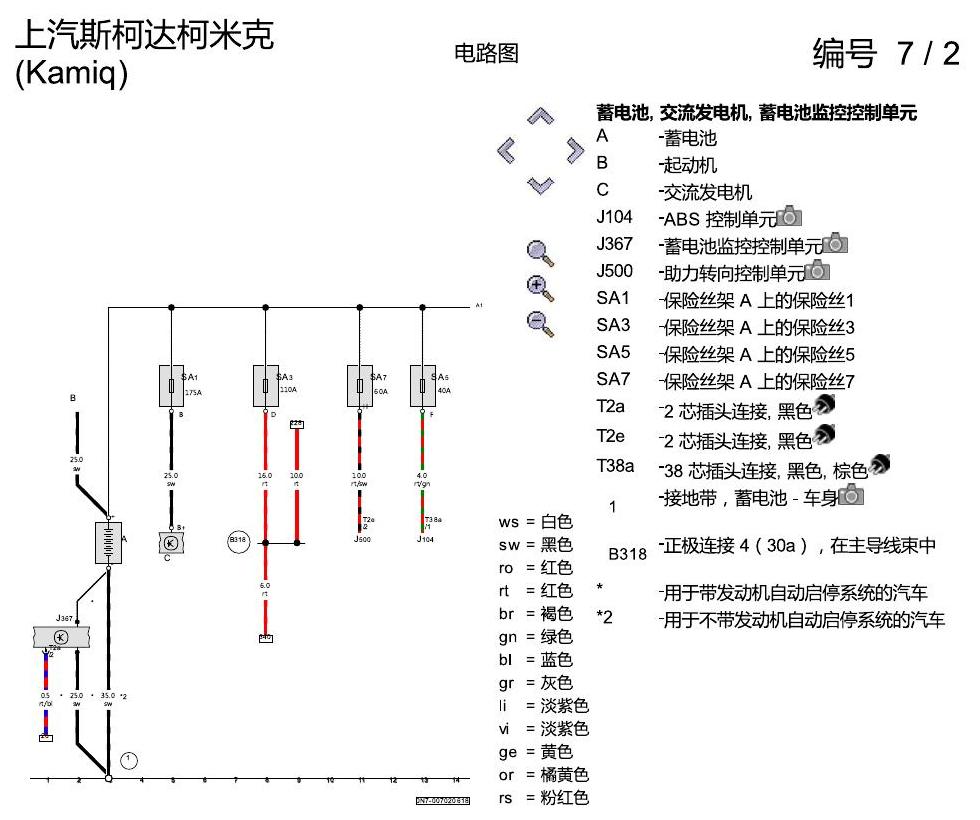

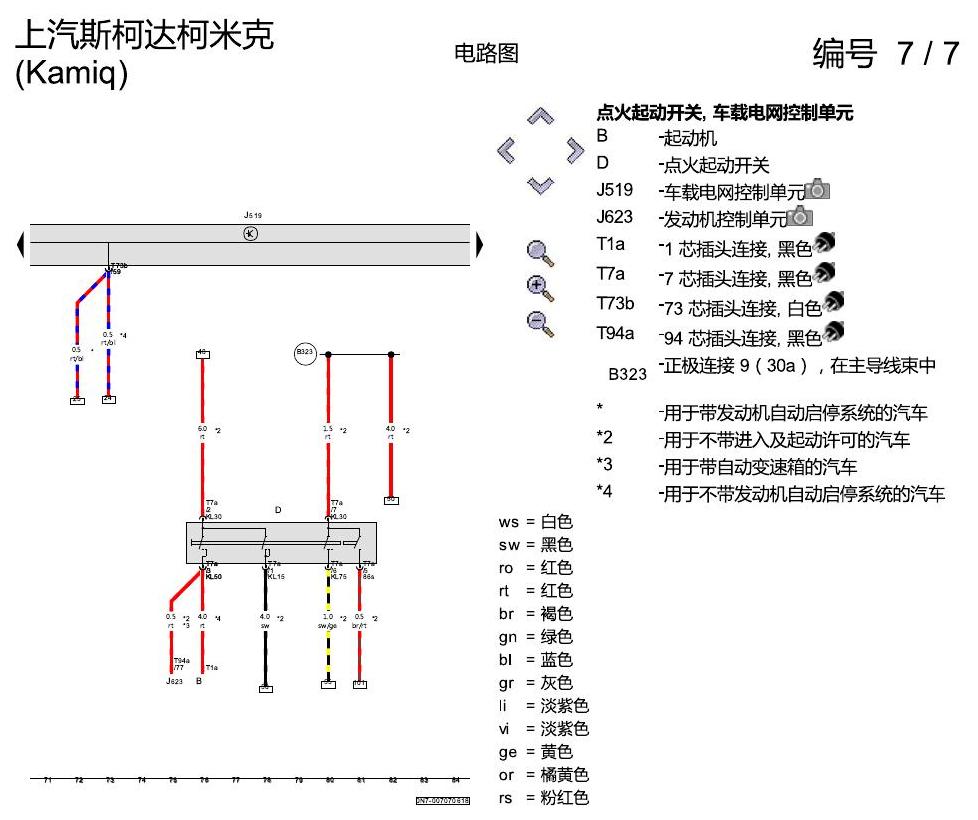

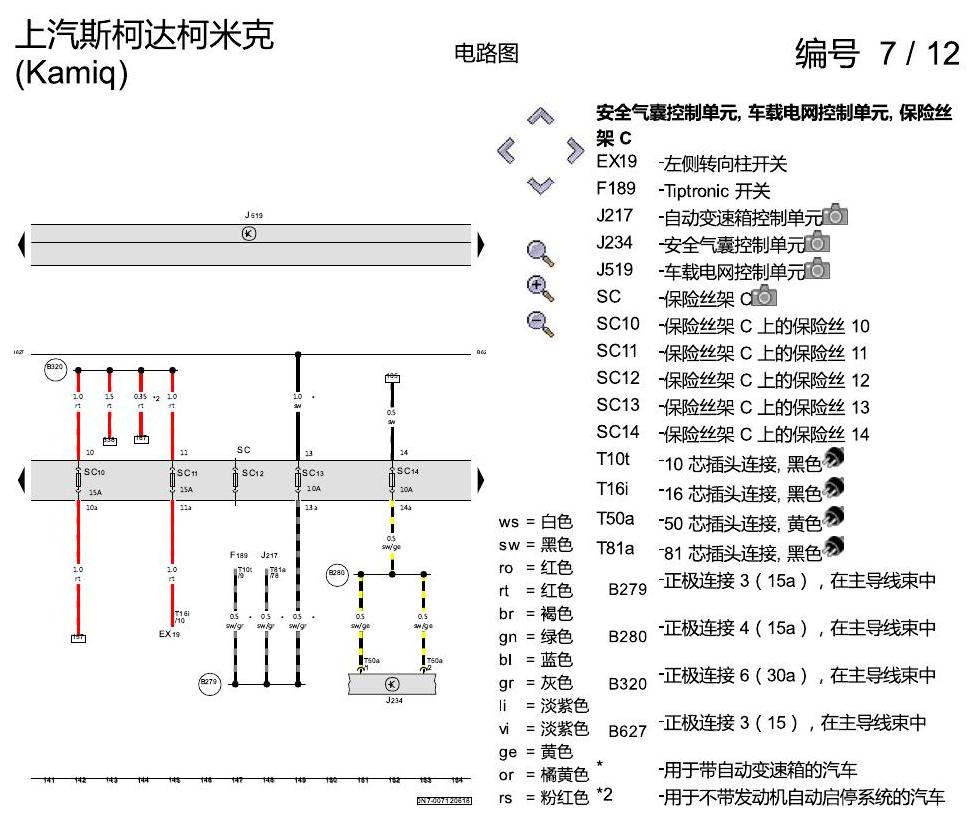

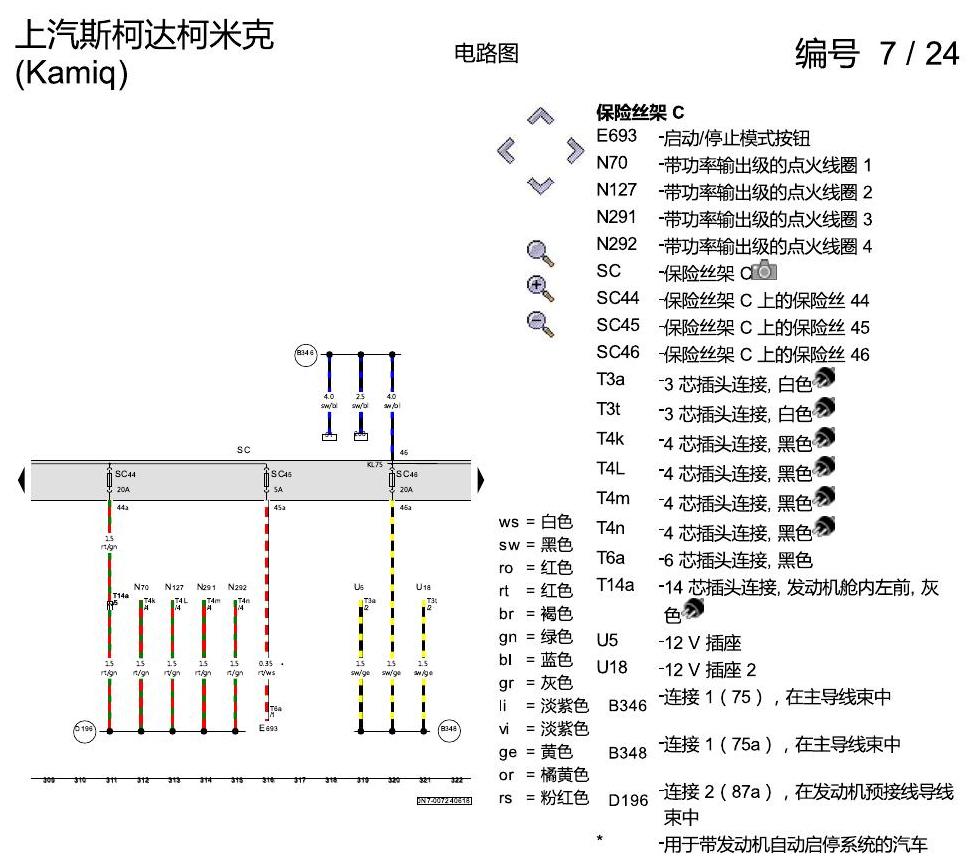

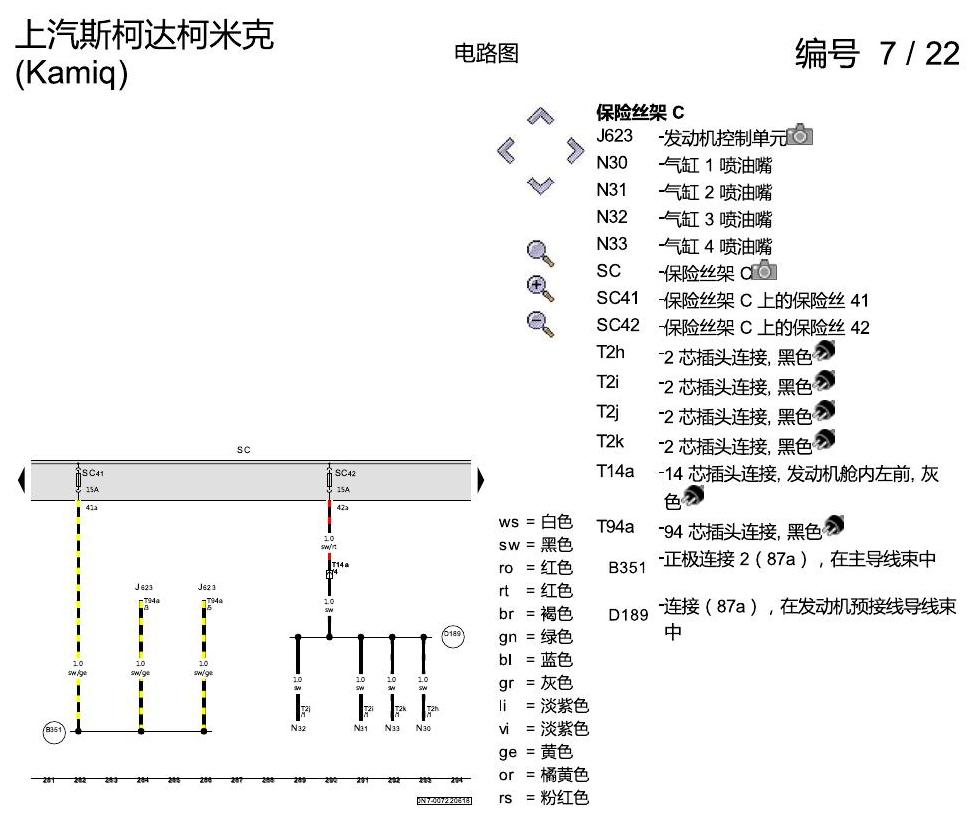

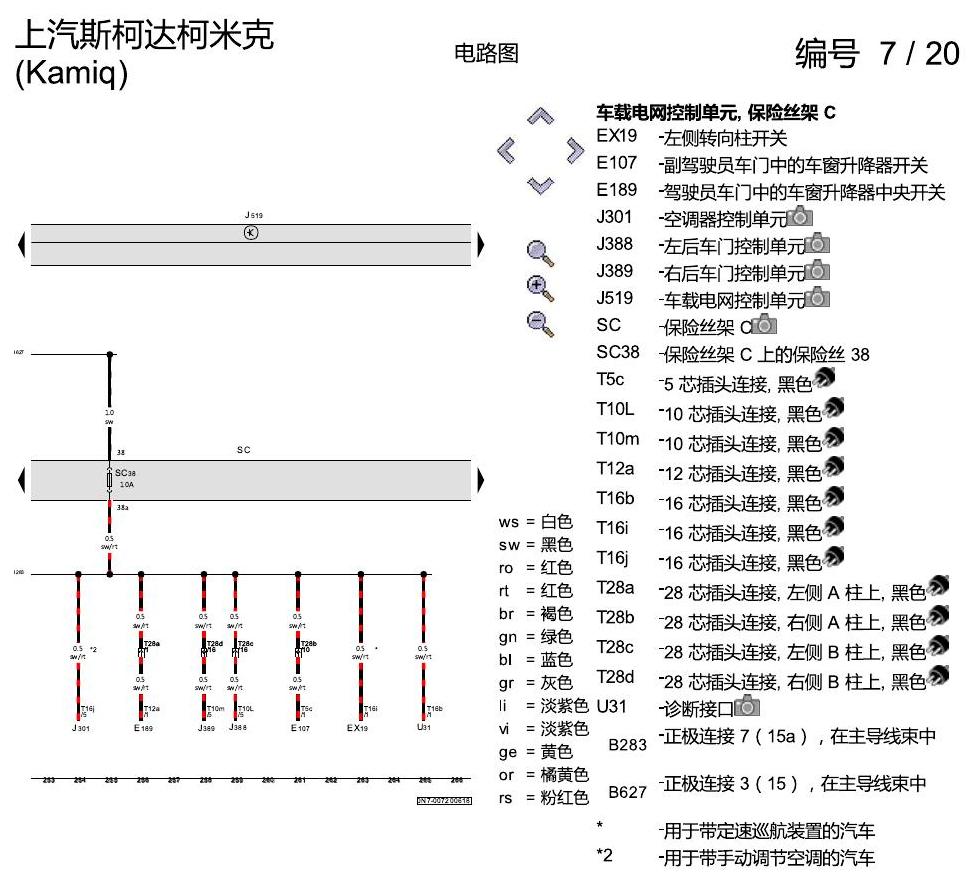

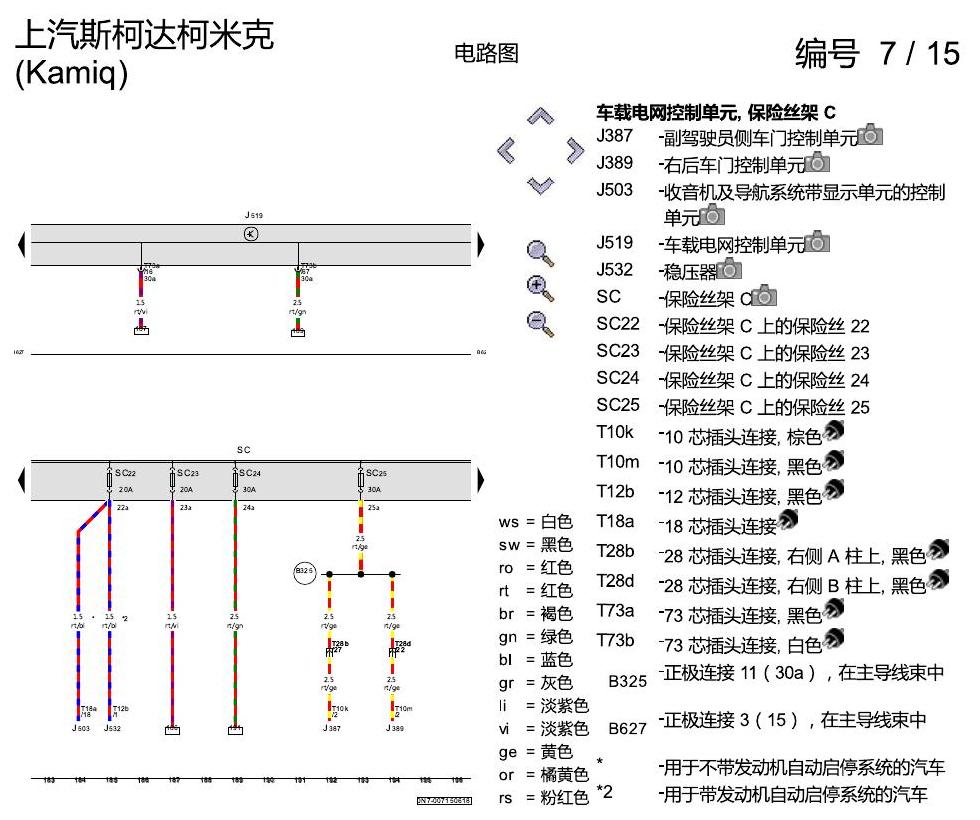

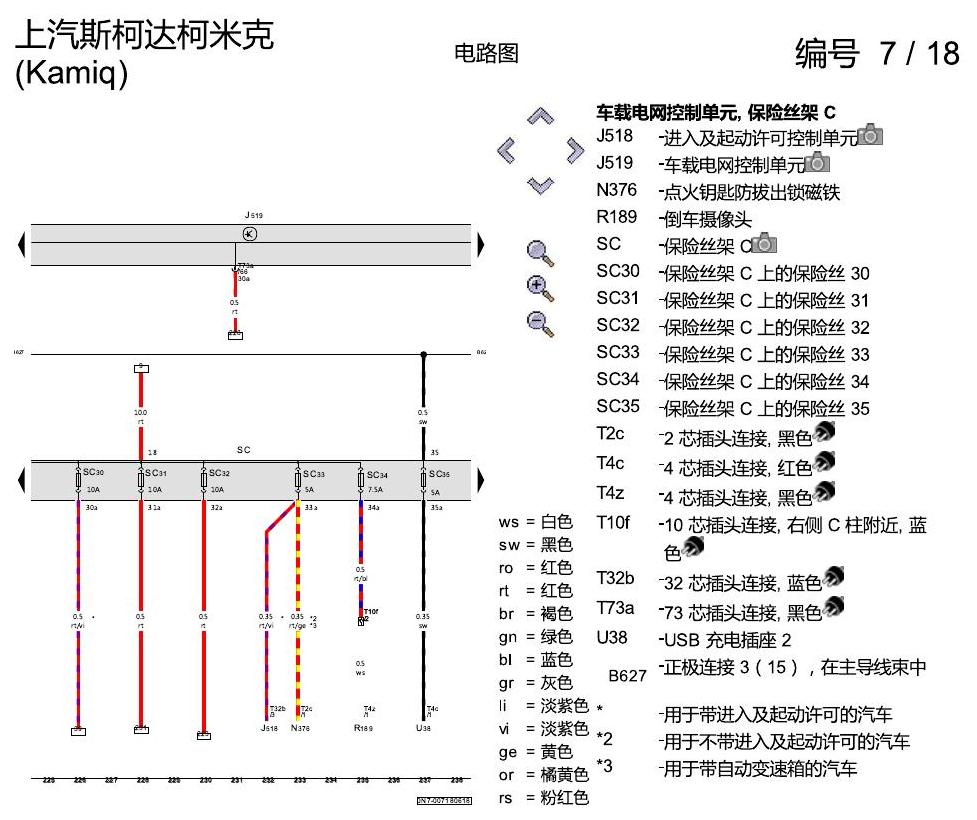

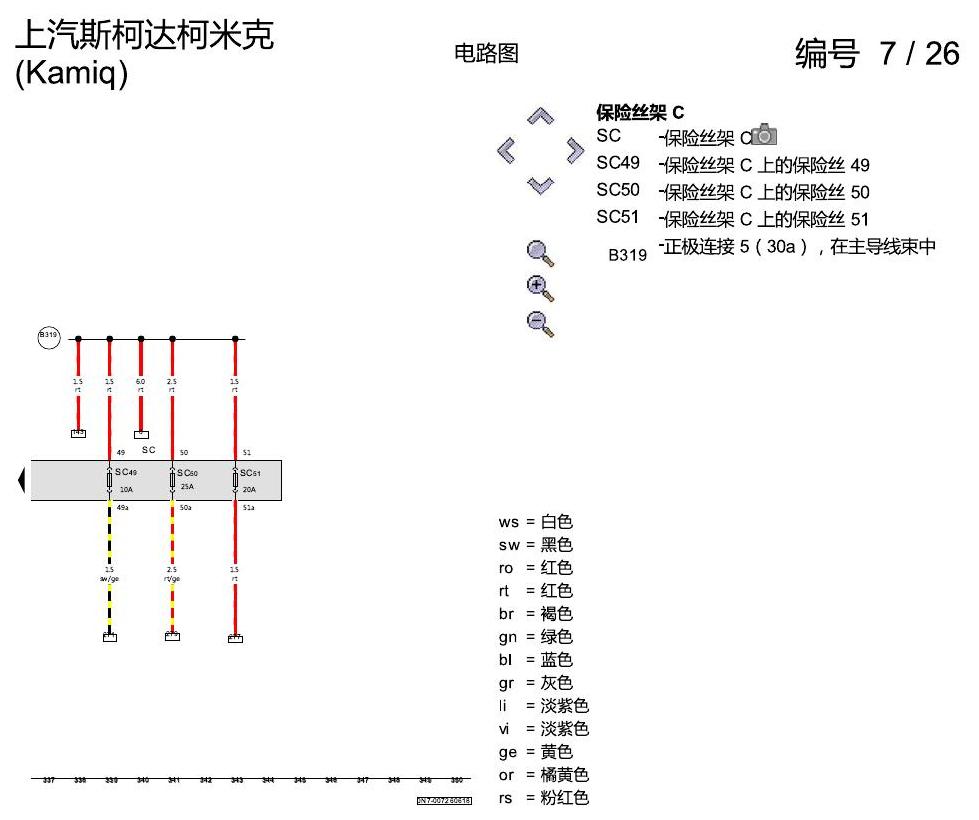

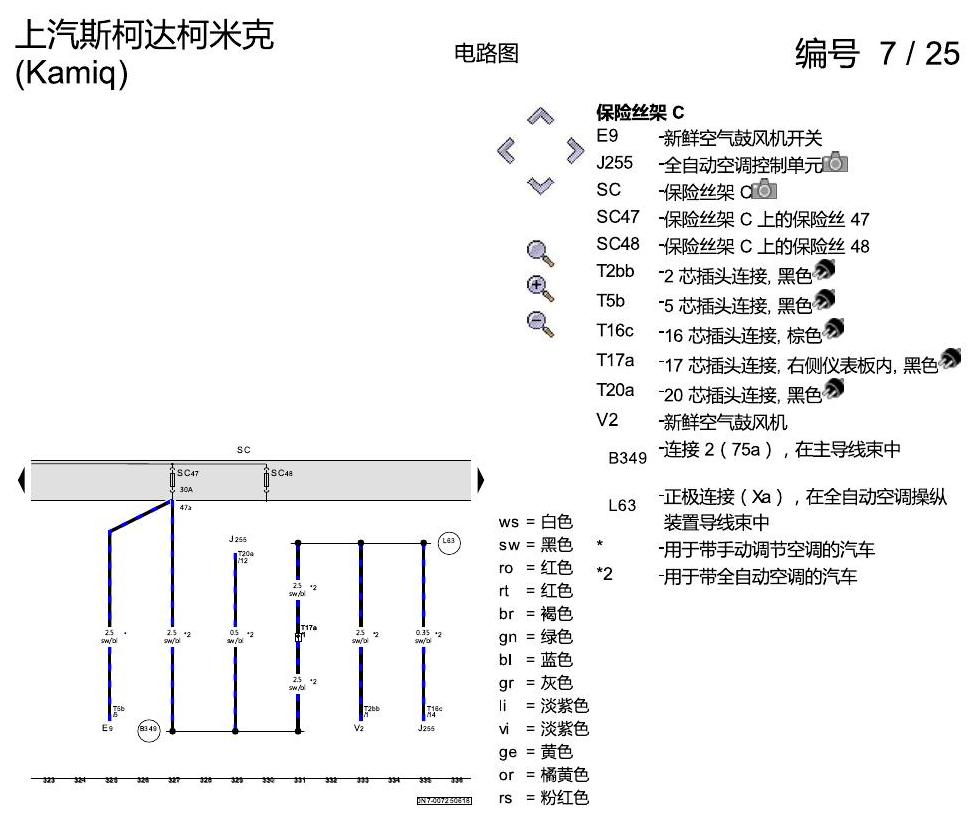

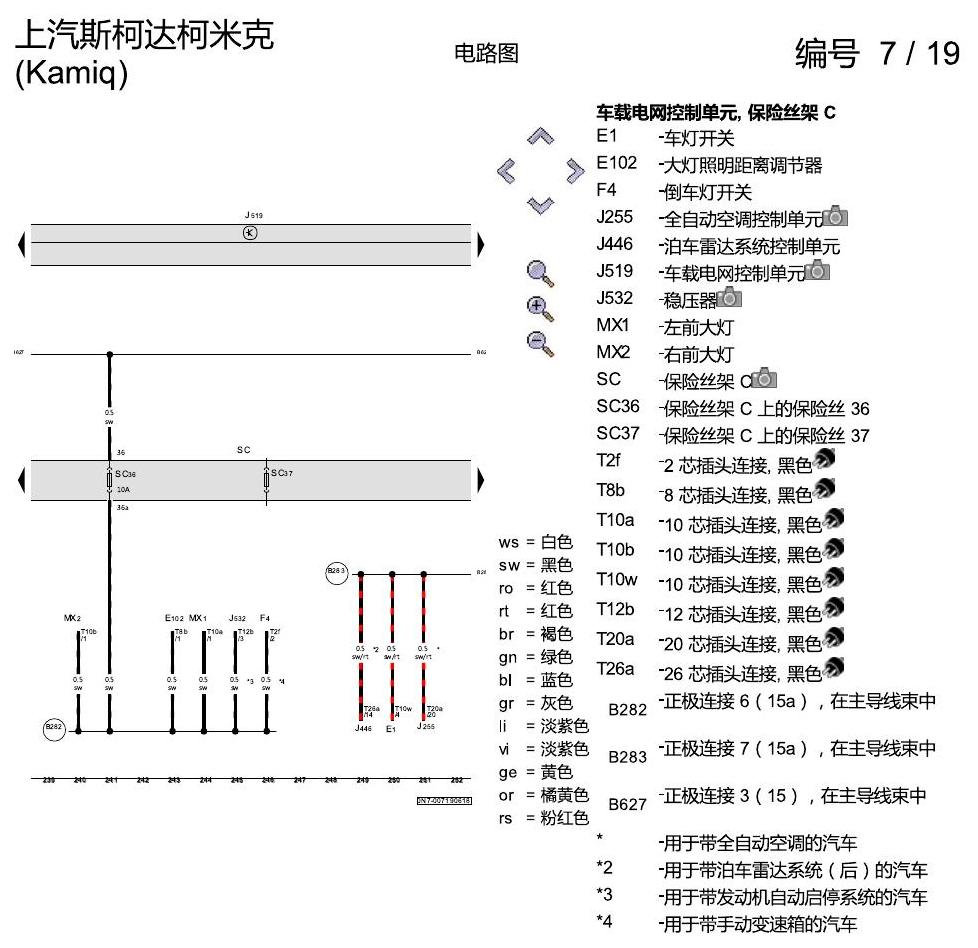

下方为原始资料图，共 26 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
斯柯达速派 收音机装置 RCN 110 电路图
斯柯达速派 收音机装置 RCN 110 电路图资料。
2024+ 特斯拉 Model 3 SOP8 主动悬架：减振阀、轮端加速度与控制支路
核对ASUSP四轮减振阀半桥支路、X935/X952换段、前后A2B链路和Inline至轮端四线尾线，不把Control -误当固定搭铁。
2018—2020年一汽奥迪 A6L(C8)2.0T DKWB 发动机电脑端子
2018—2020年一汽奥迪 A6L(C8)2.0T DKWB 发动机电脑端子资料。
斯柯达科迪亚克 插头 电路图
斯柯达科迪亚克 插头 电路图资料。
2024+ 特斯拉 Model 3 SOP8 VCFRONT 电源分配 2/2：前舱受控负载支路
按原厂SOP8图核对喇叭灯具、前备箱锁扣、Homelink、AWD前驱逻辑油泵、风挡加热、制动转向唤醒、MCU和主动格栅，保留端位及过渡前后规格差异。
