摘要通用车系端子资料。

通用车系端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

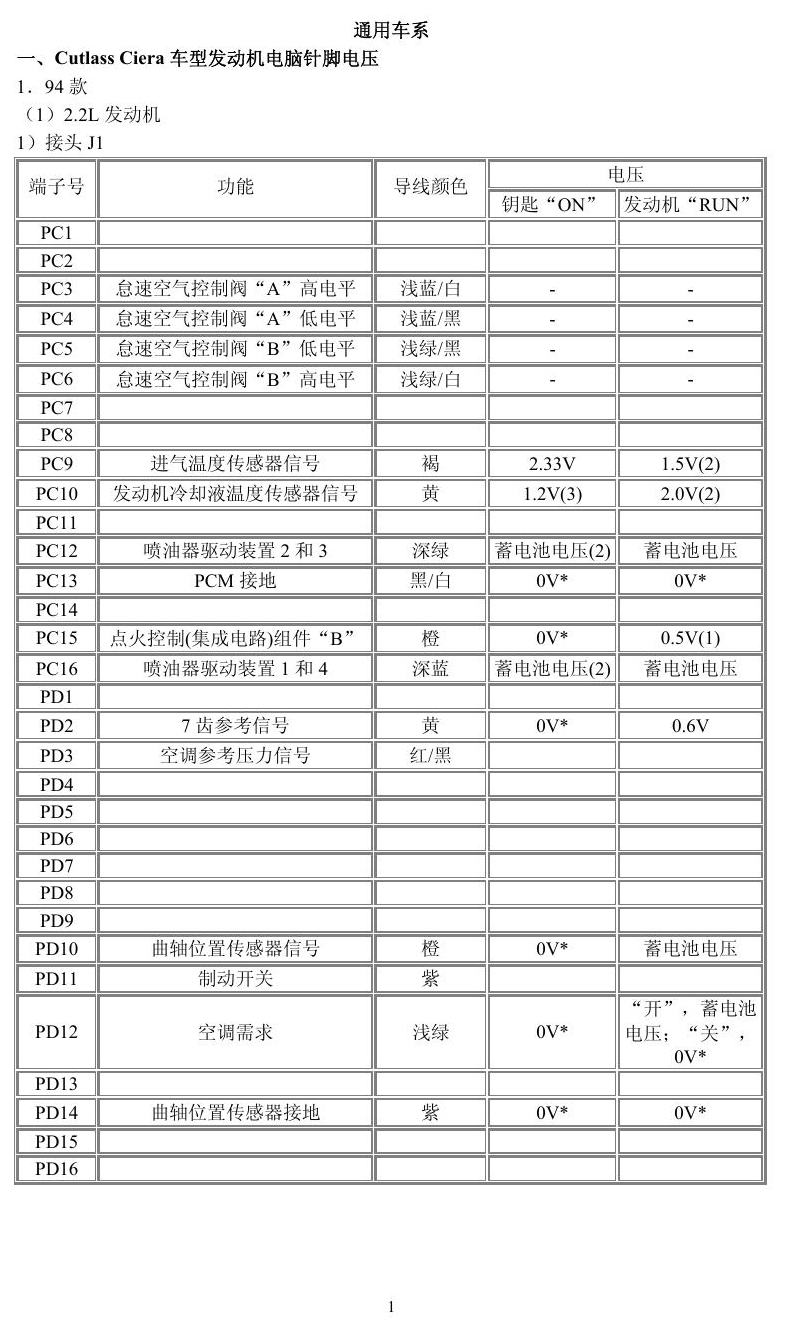

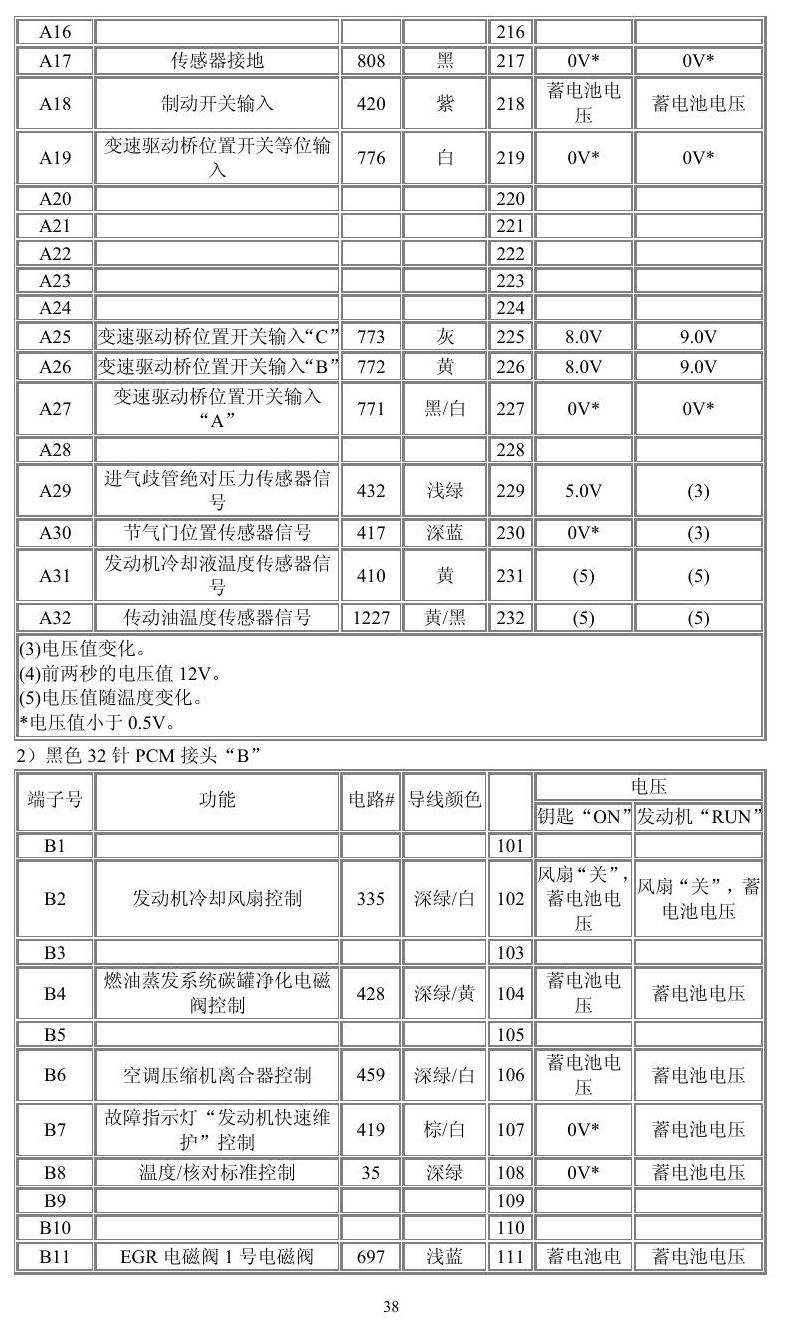

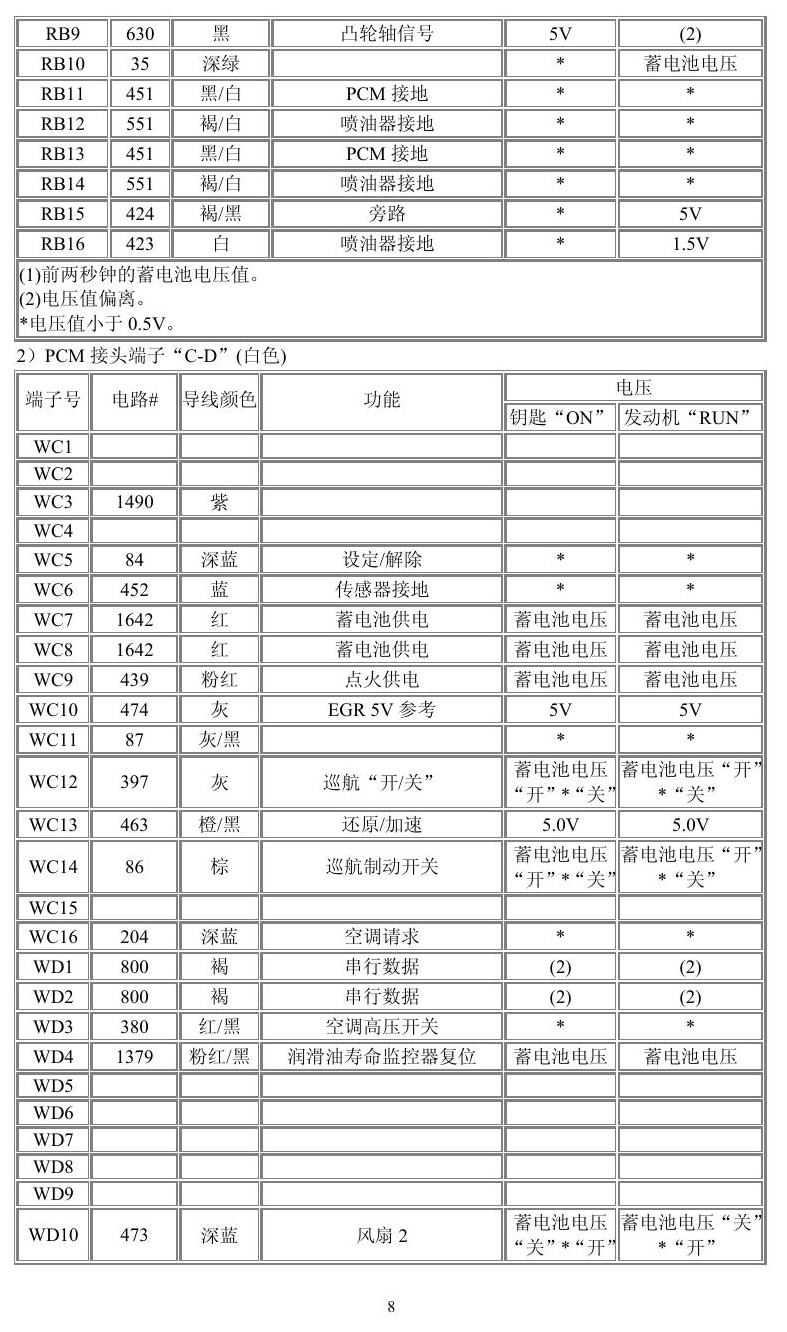

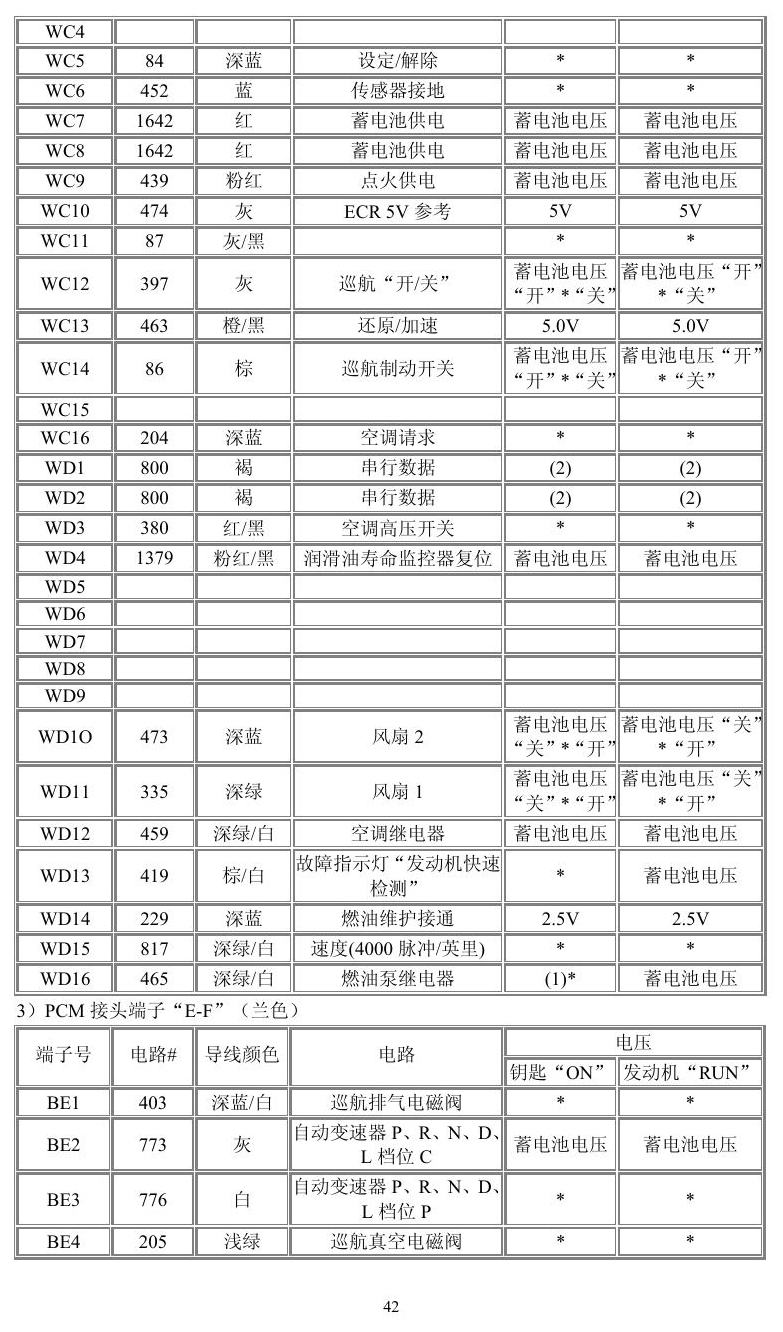

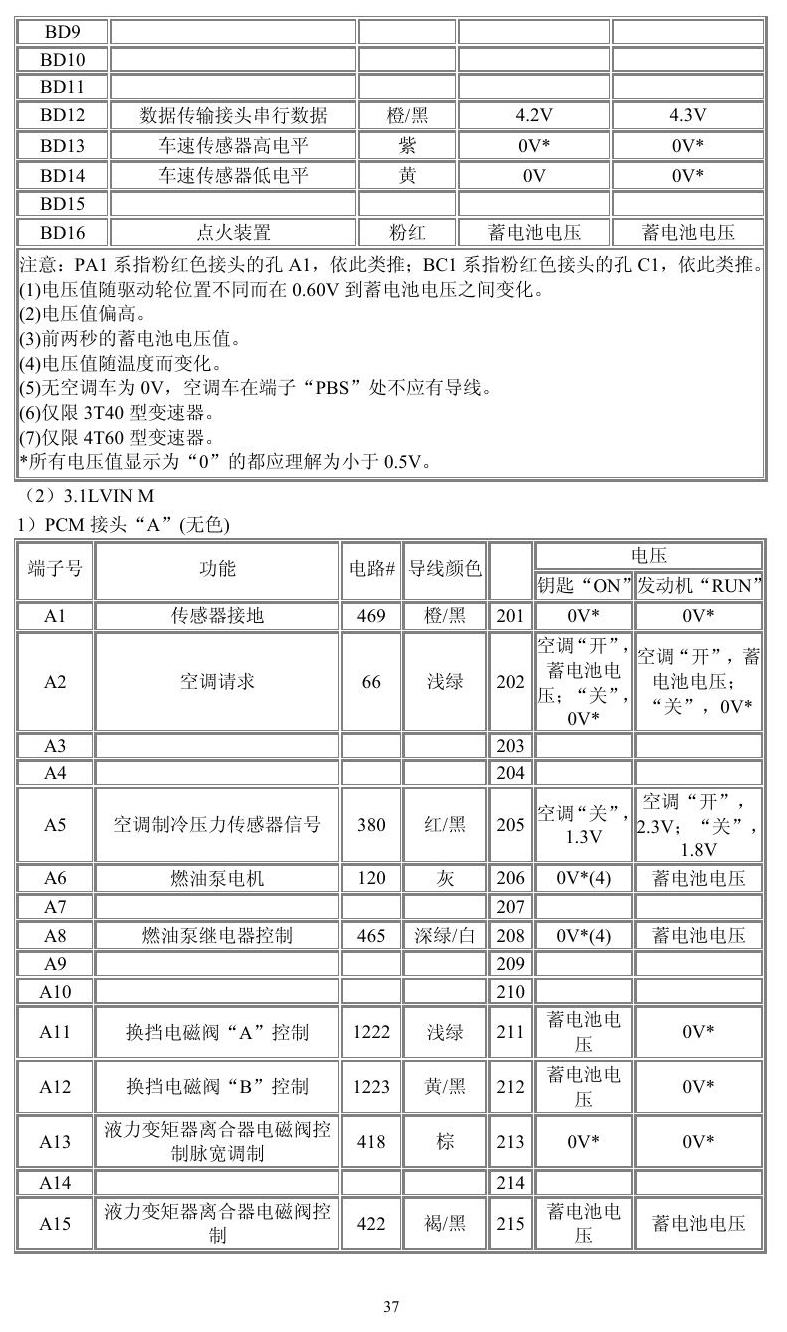

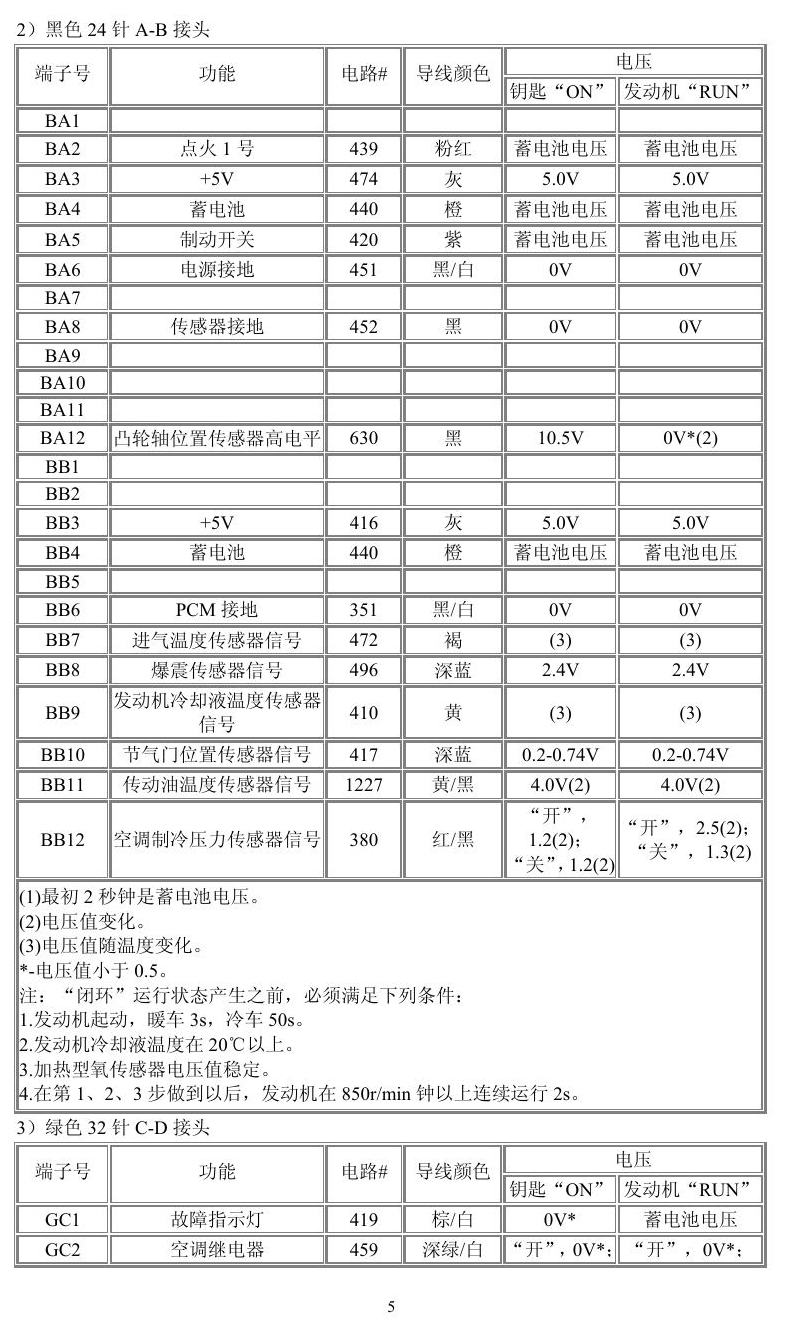

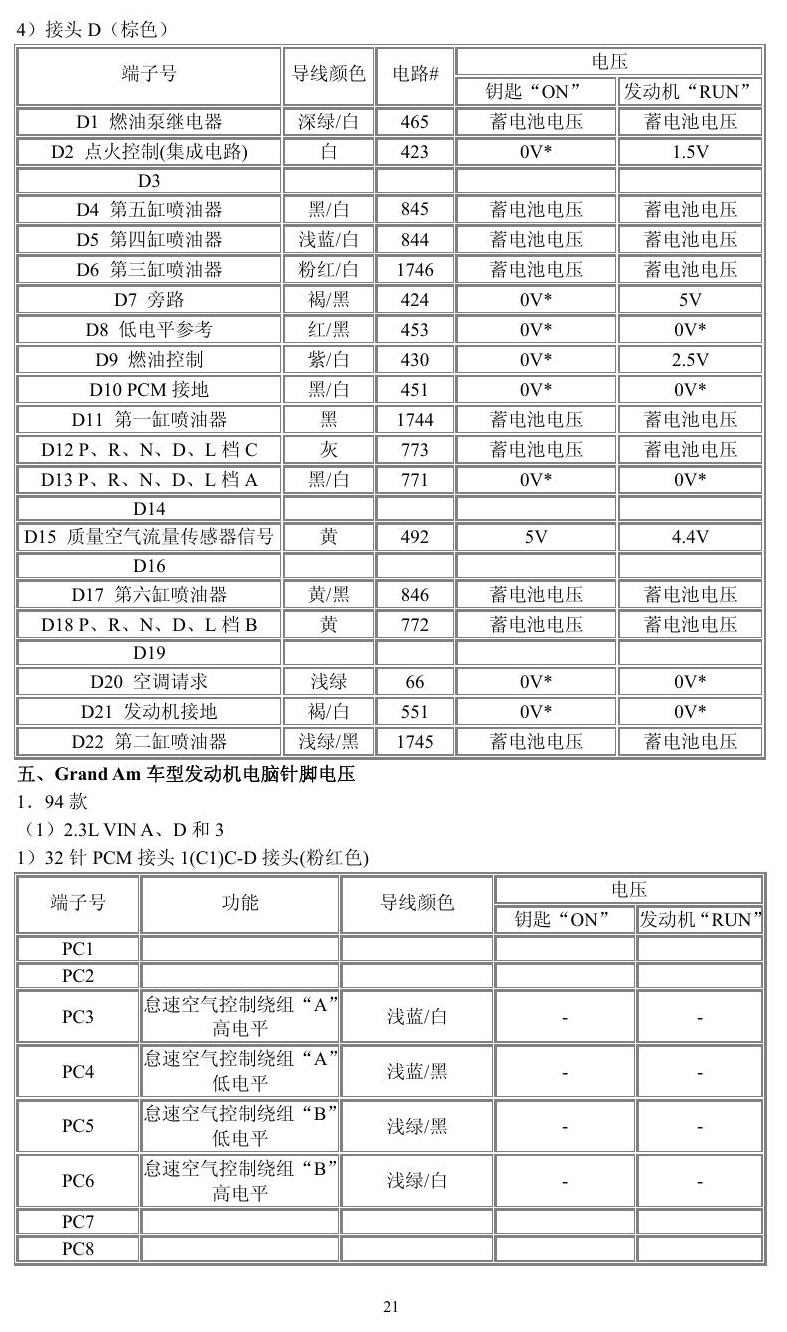

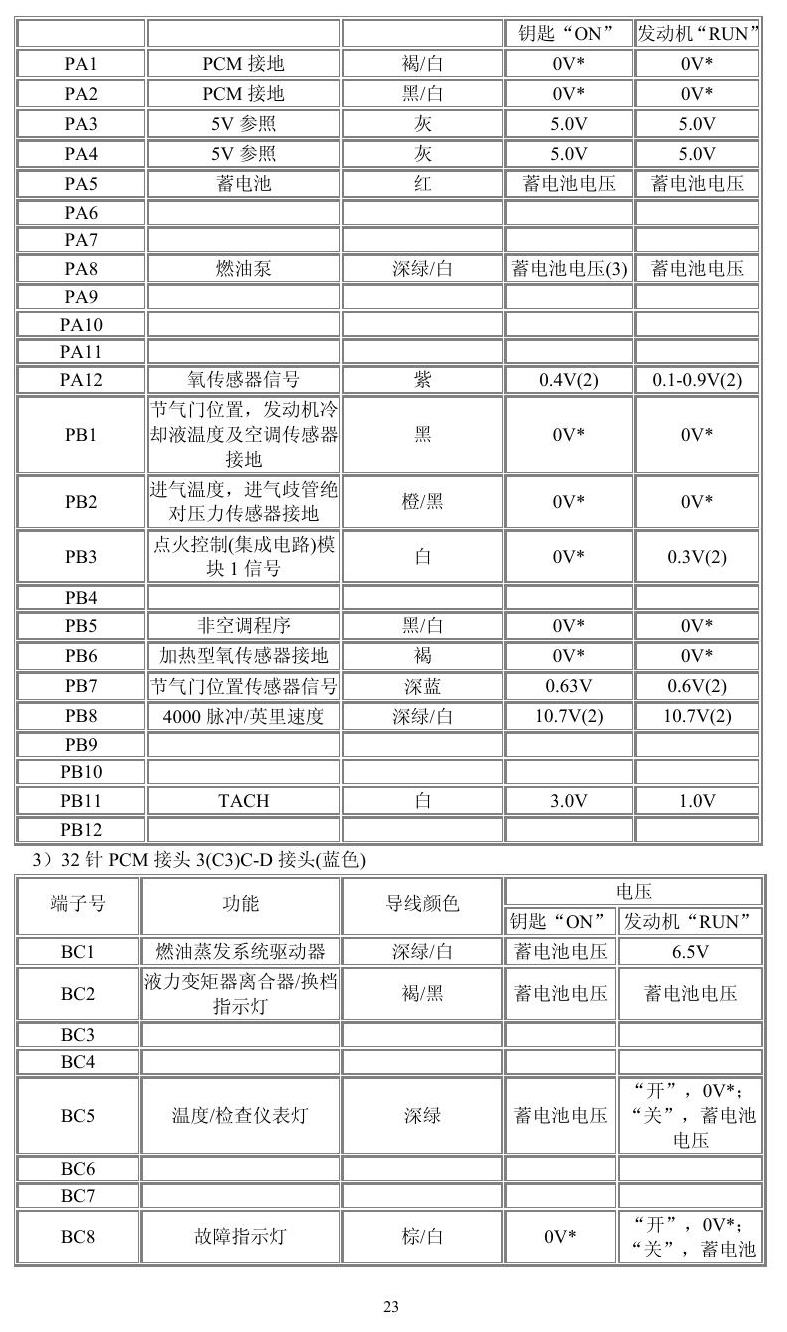

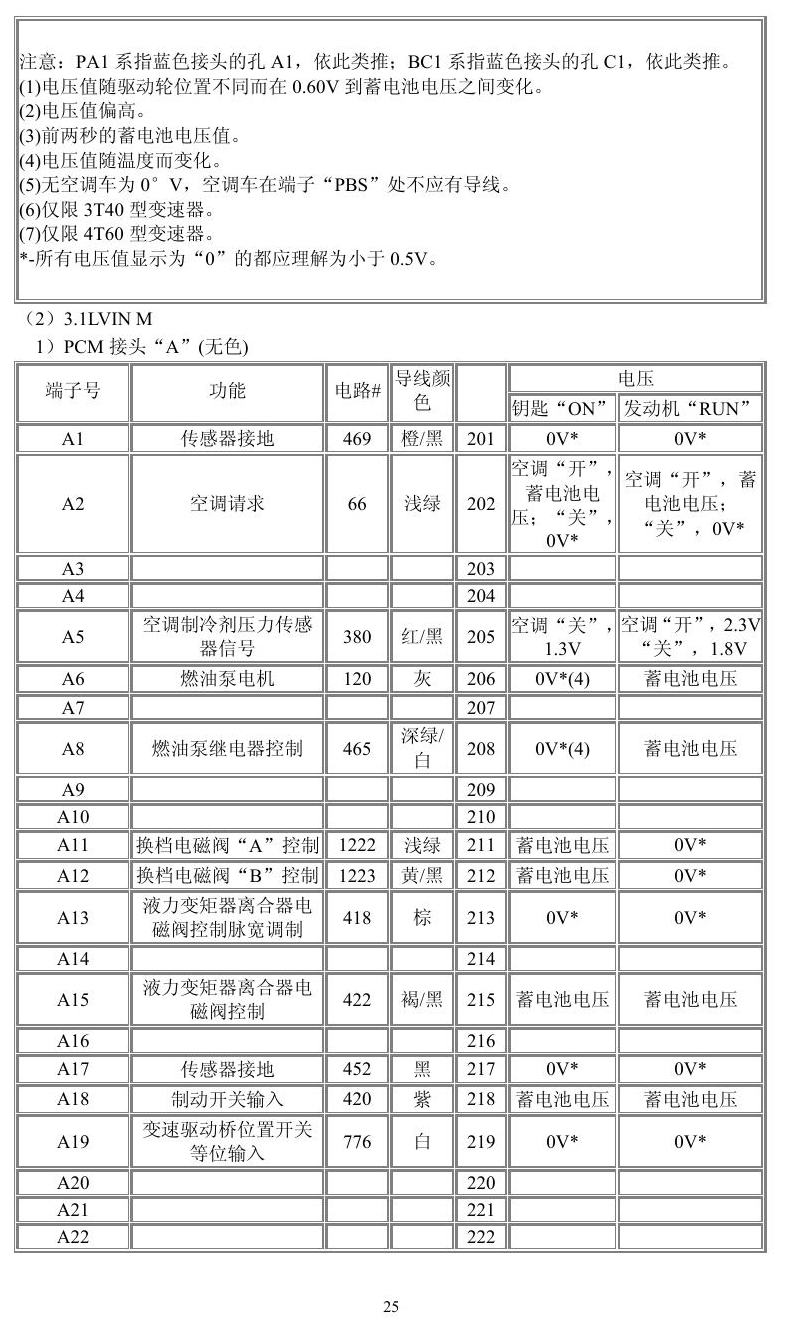

通用车系端子图 — 通用车系端子图原始资料第1页

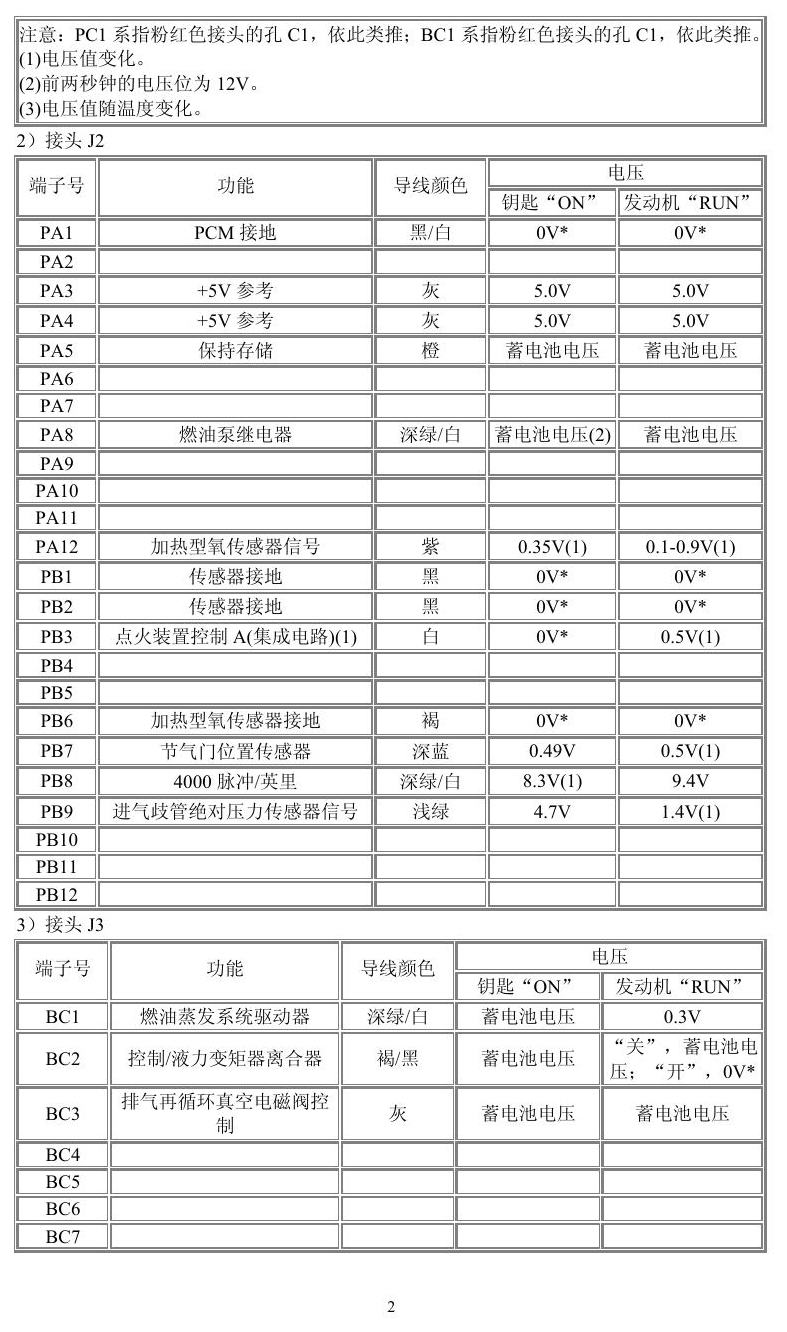

通用车系端子图 — 通用车系端子图原始资料第2页

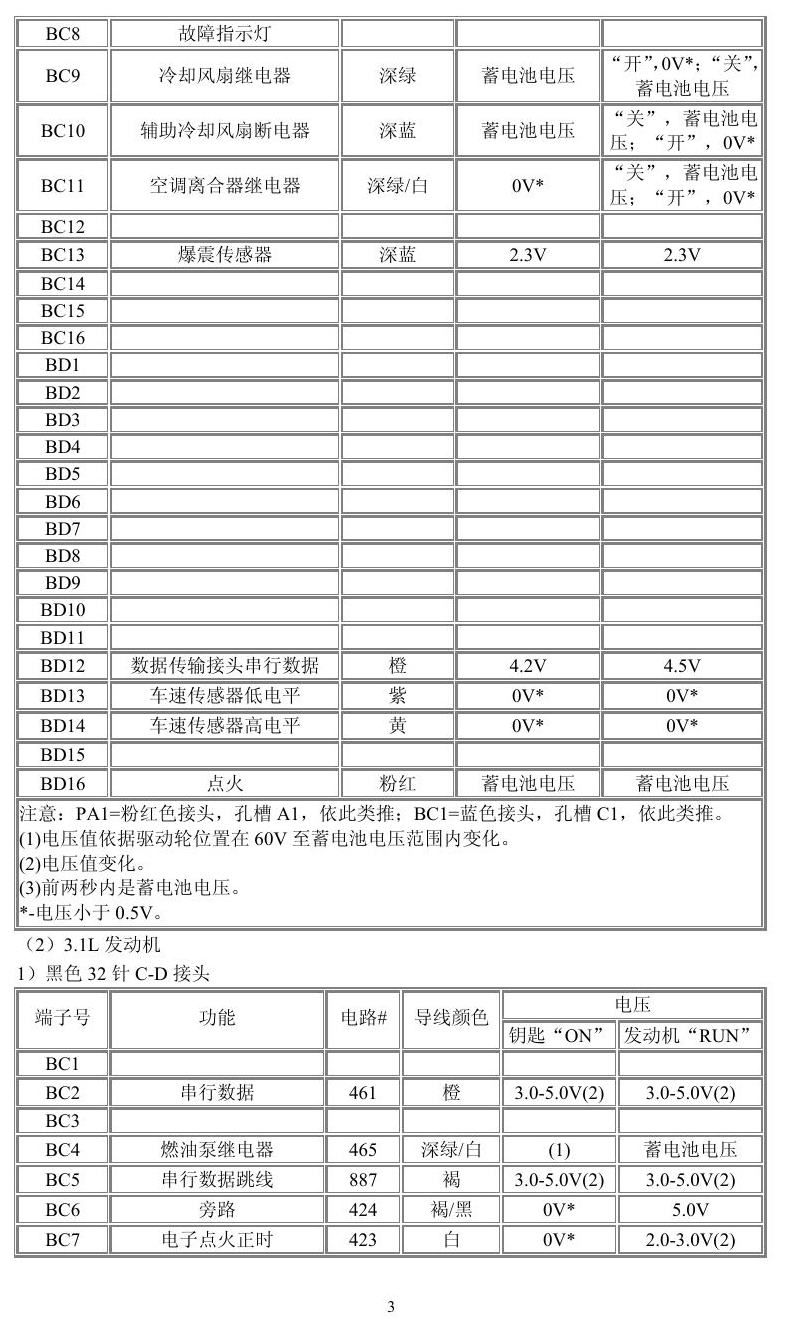

通用车系端子图 — 通用车系端子图原始资料第3页

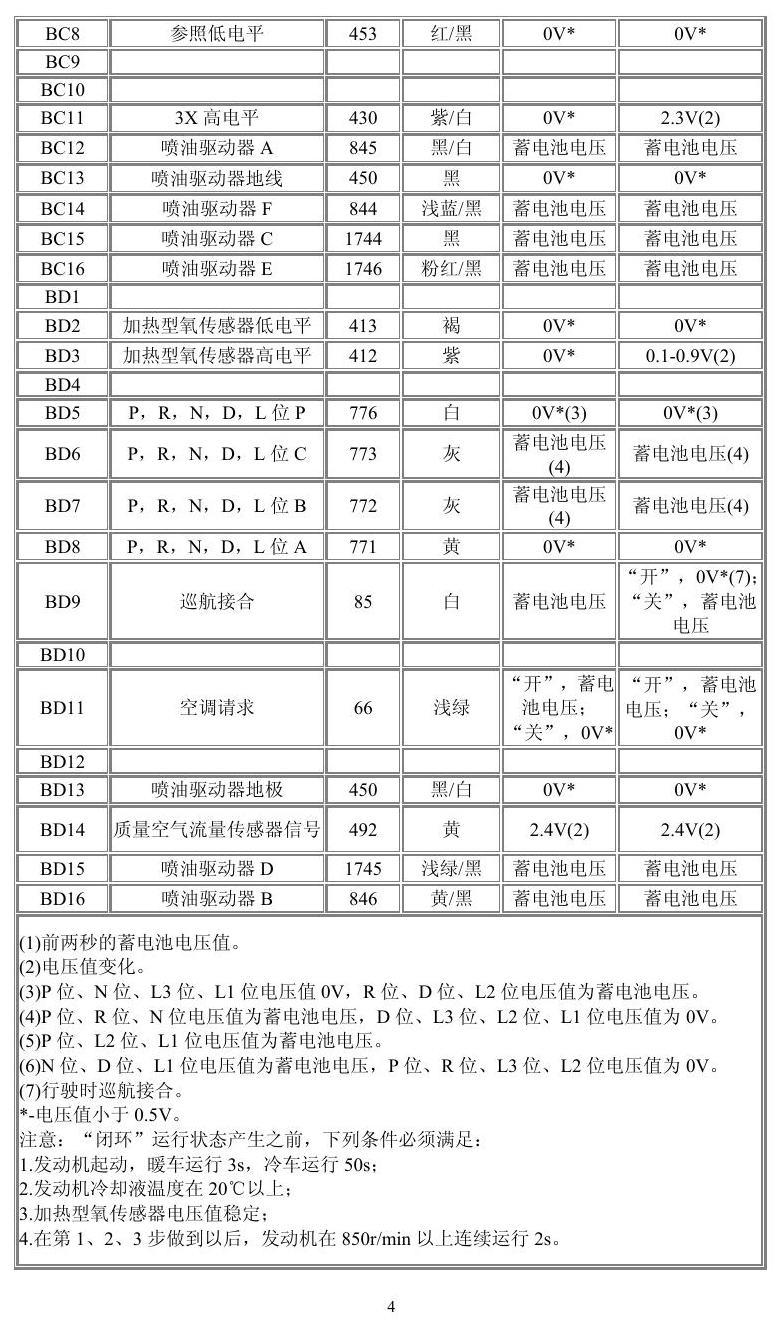

通用车系端子图 — 通用车系端子图原始资料第4页

通用车系端子图 — 通用车系端子图原始资料第5页

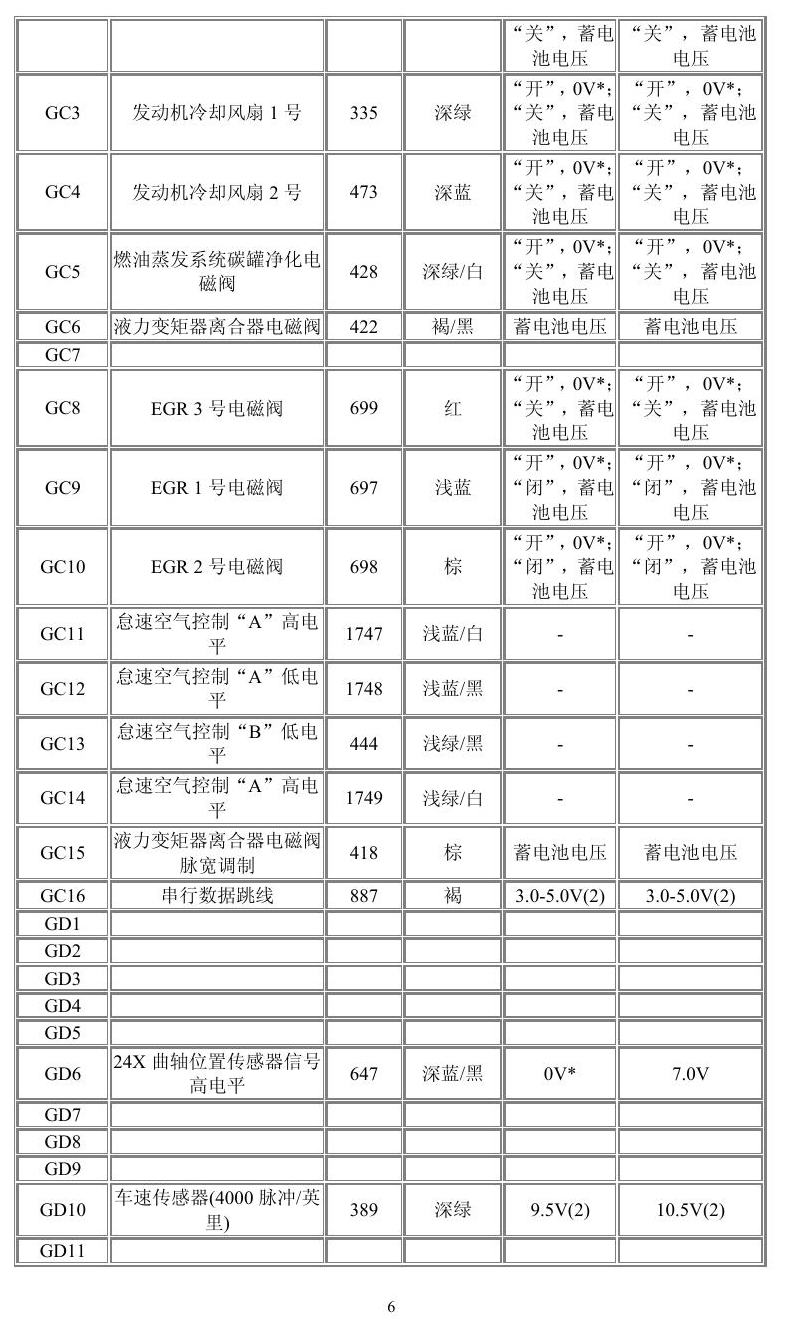

通用车系端子图 — 通用车系端子图原始资料第6页

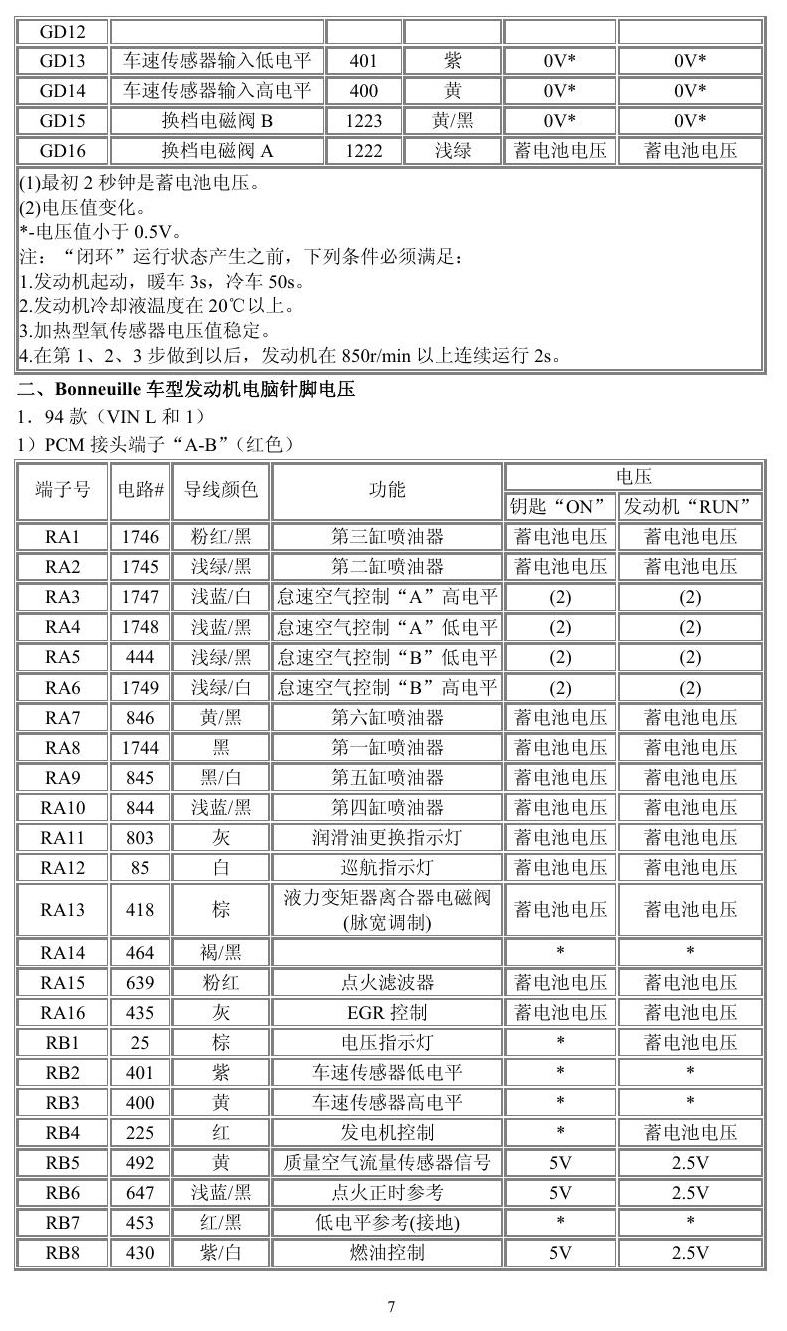

通用车系端子图 — 通用车系端子图原始资料第7页

通用车系端子图 — 通用车系端子图原始资料第8页

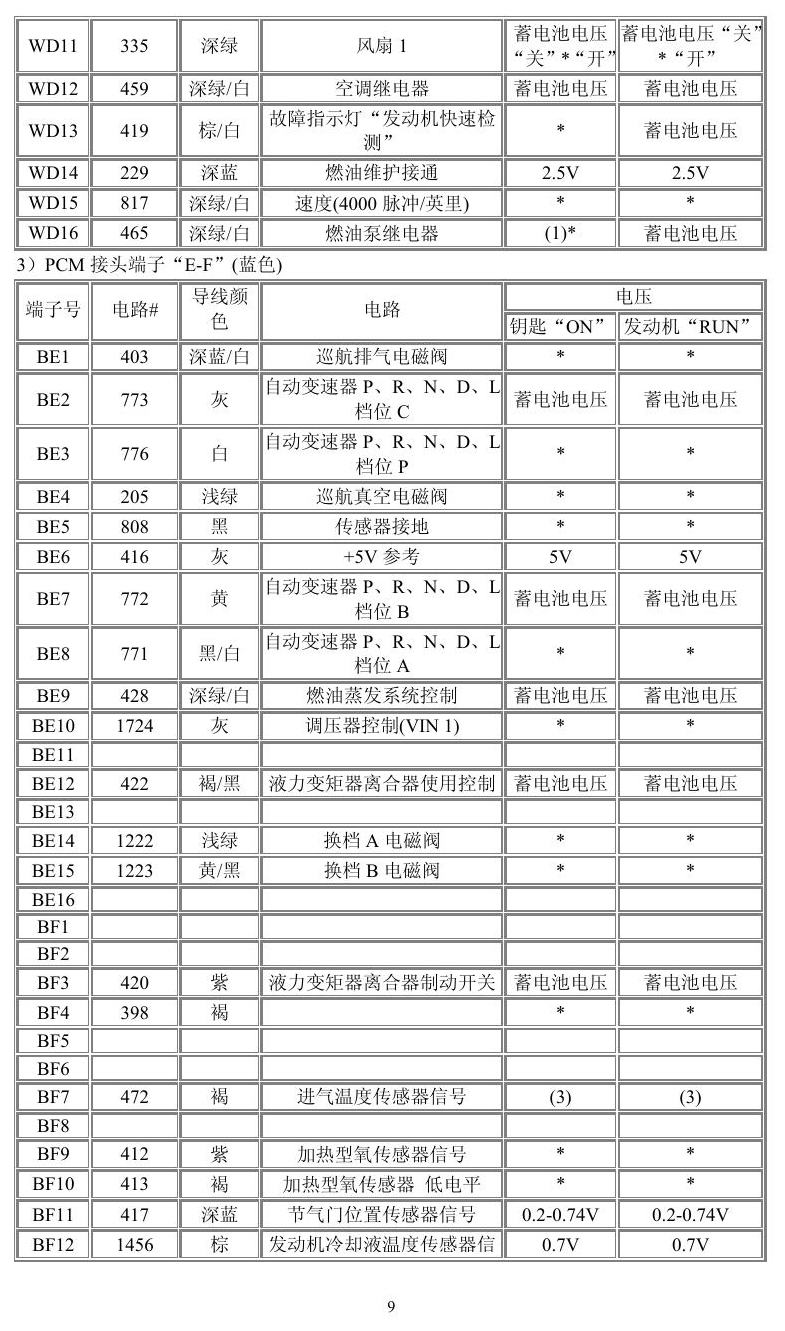

通用车系端子图 — 通用车系端子图原始资料第9页

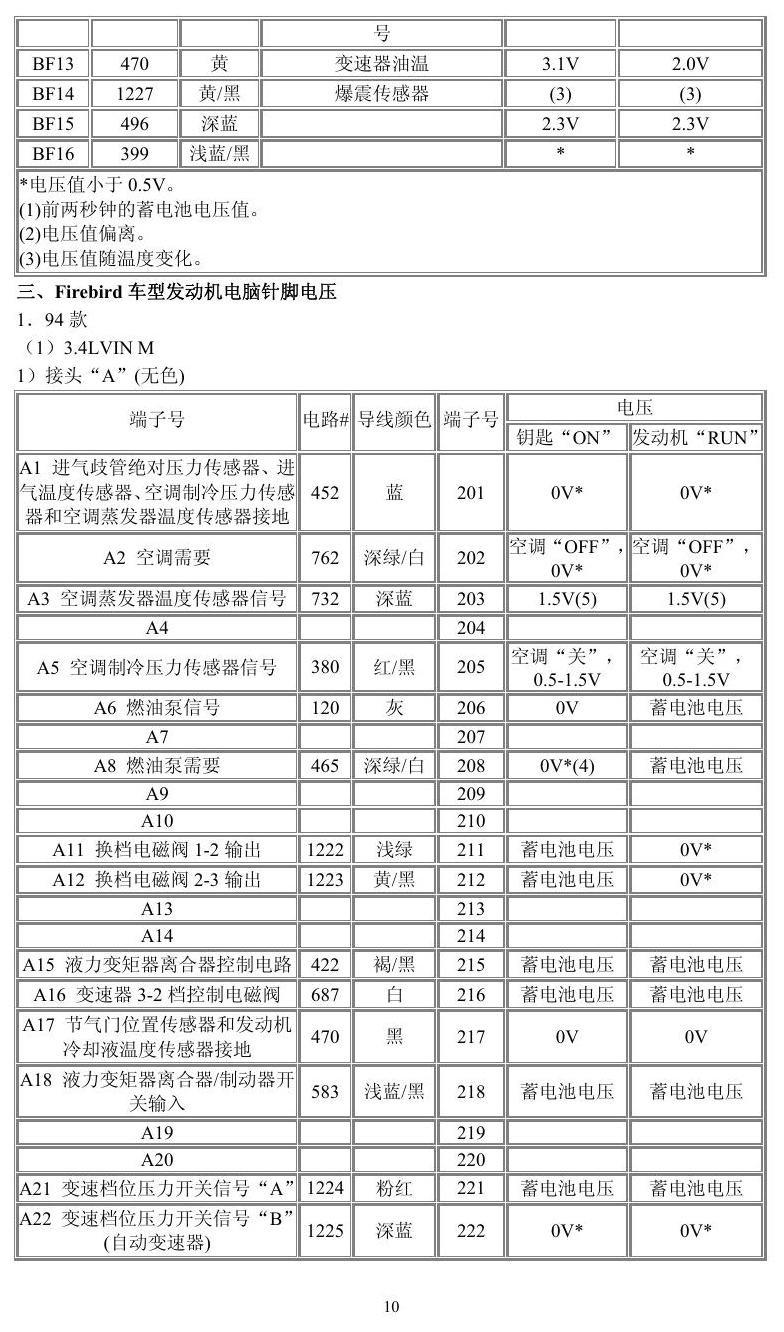

通用车系端子图 — 通用车系端子图原始资料第10页

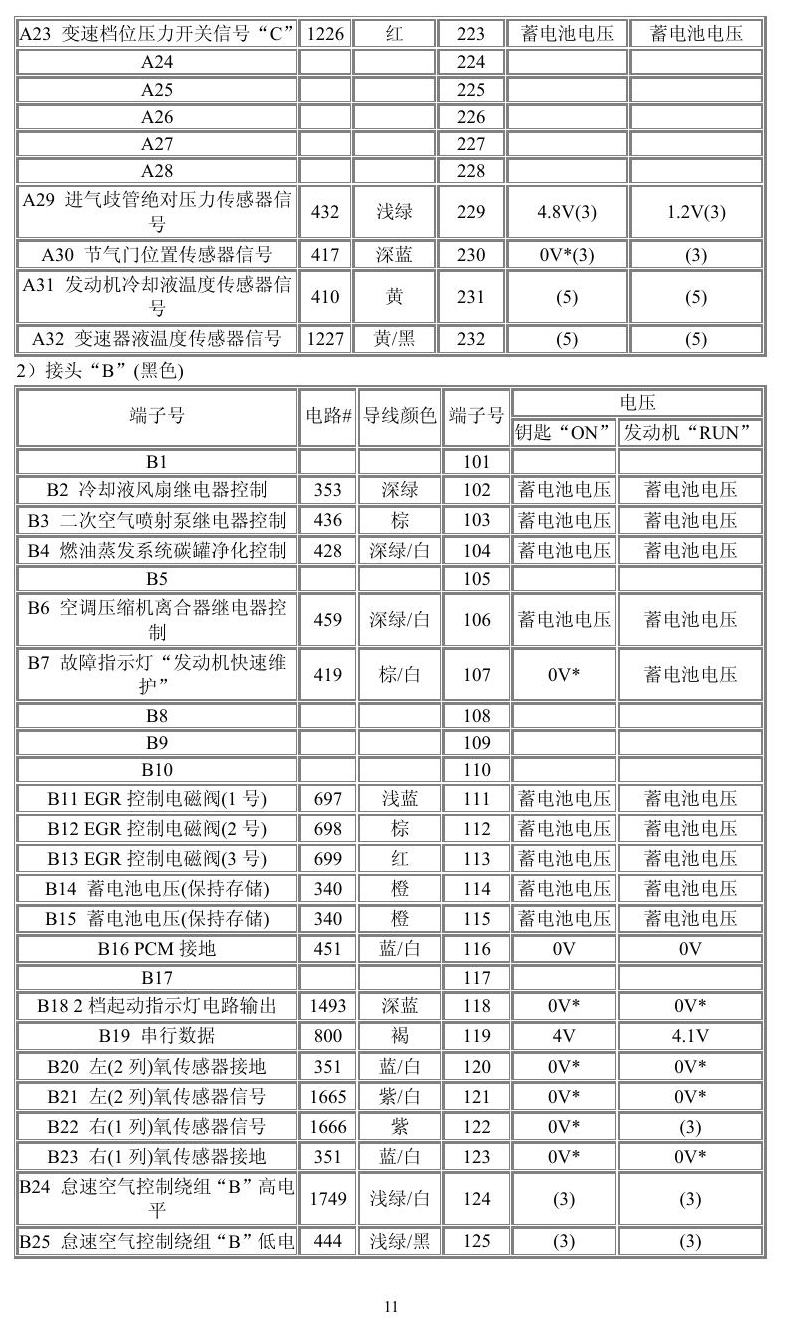

通用车系端子图 — 通用车系端子图原始资料第11页

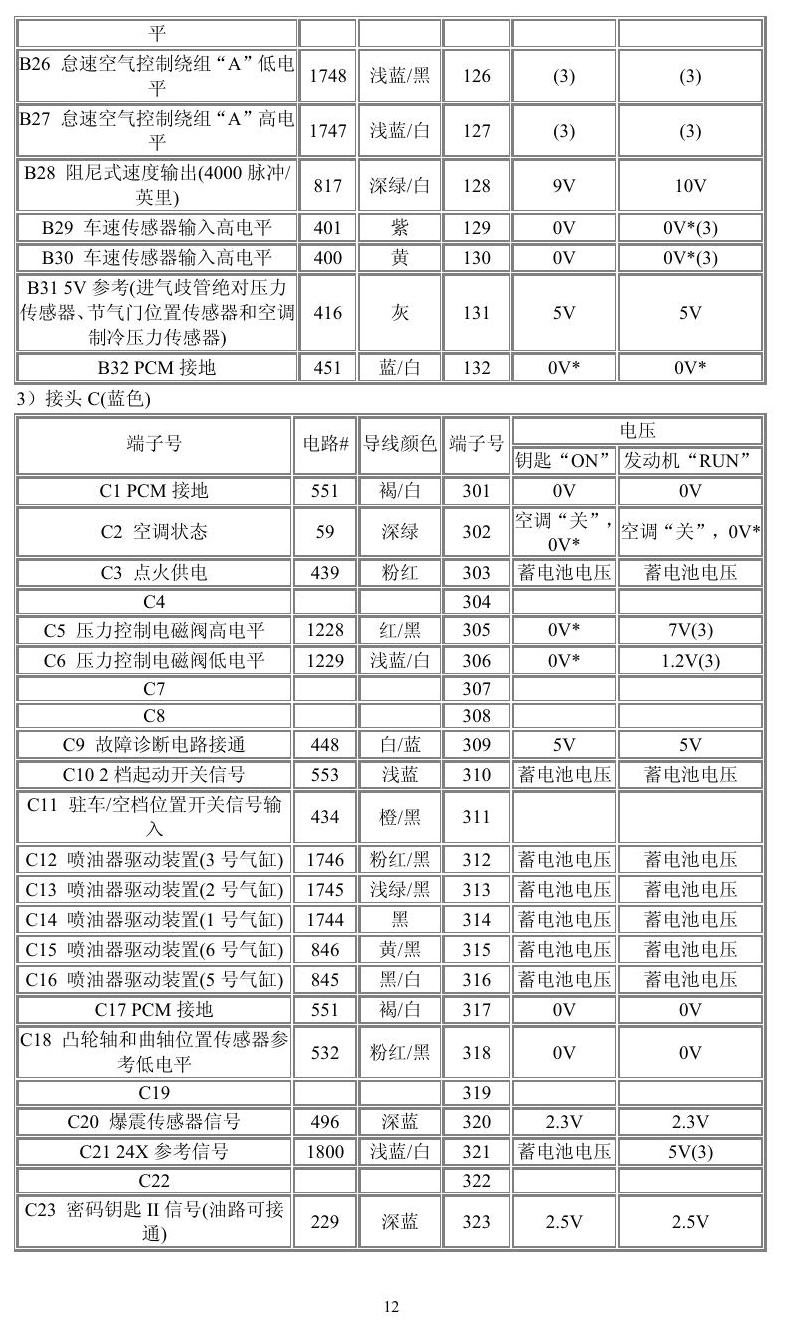

通用车系端子图 — 通用车系端子图原始资料第12页

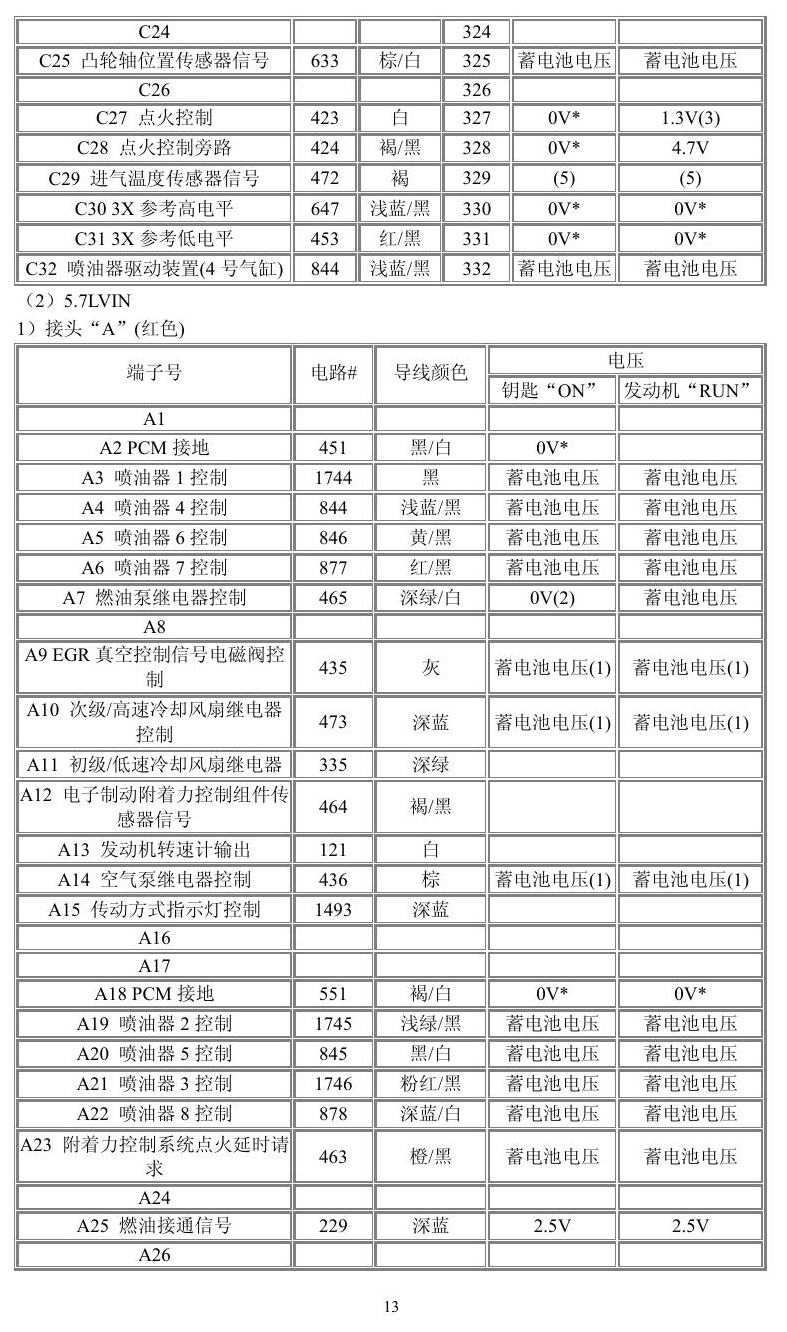

通用车系端子图 — 通用车系端子图原始资料第13页

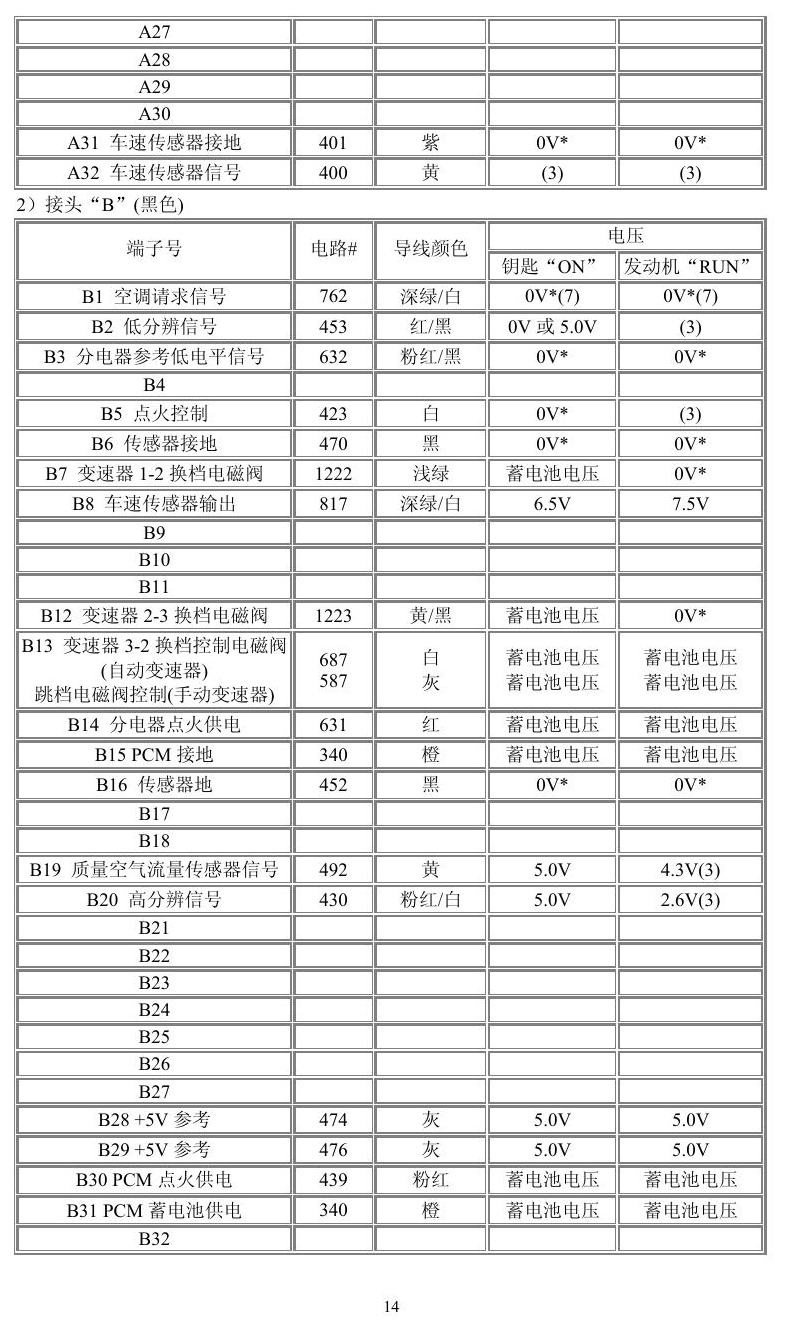

通用车系端子图 — 通用车系端子图原始资料第14页

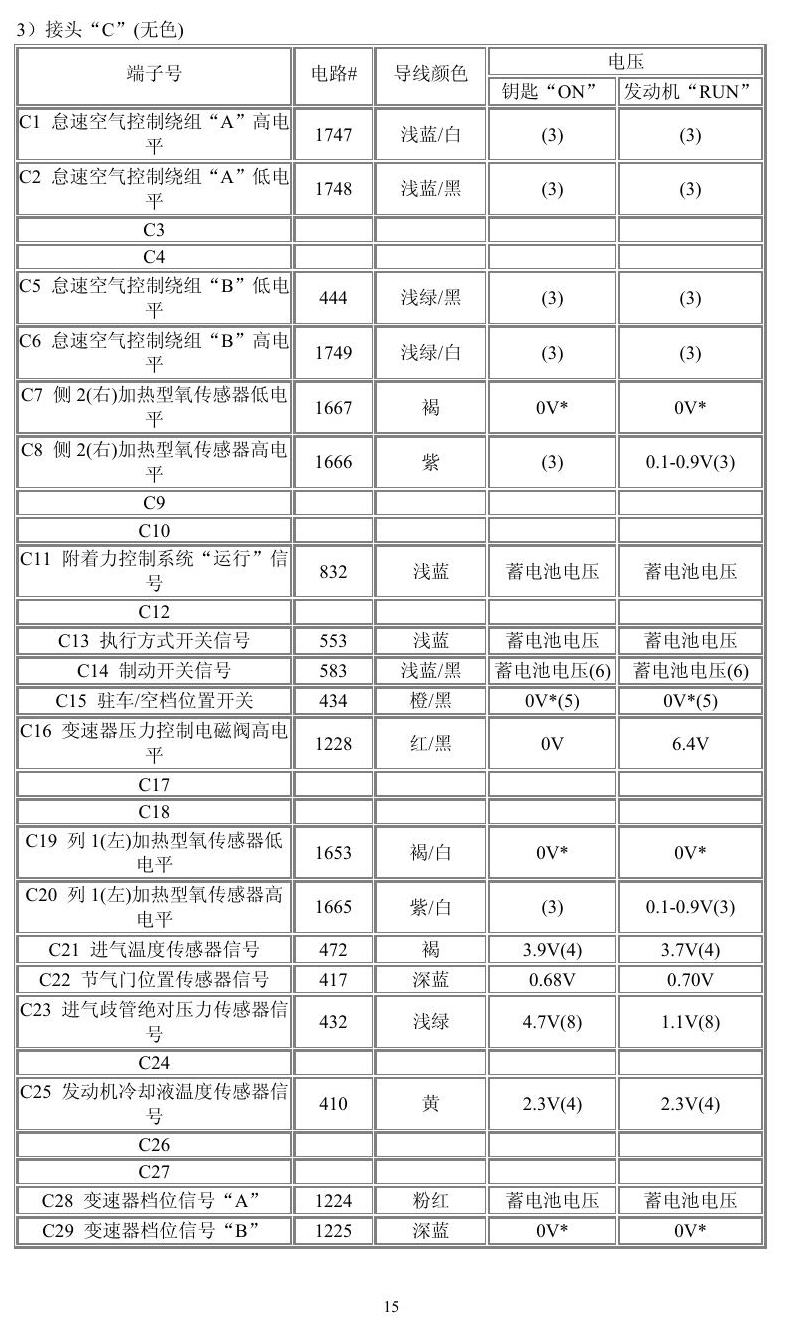

通用车系端子图 — 通用车系端子图原始资料第15页

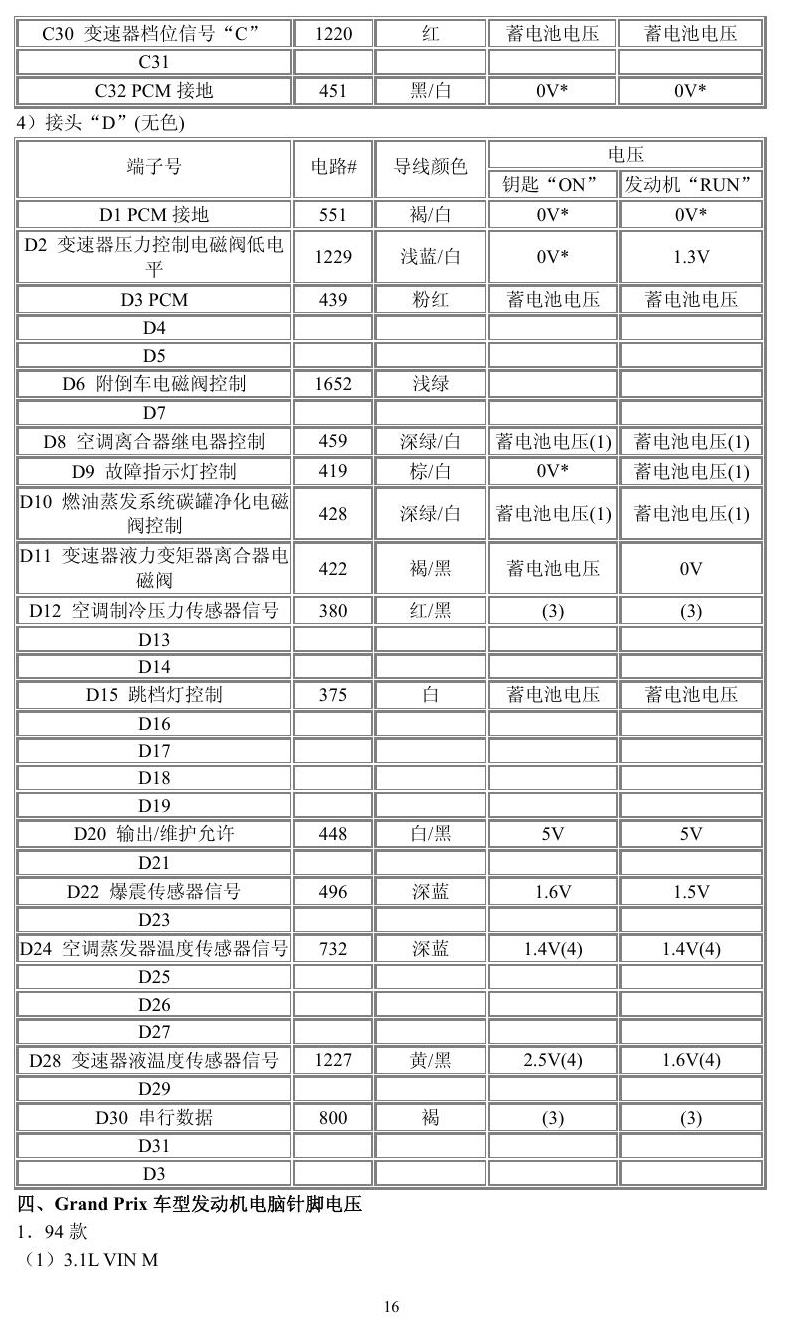

通用车系端子图 — 通用车系端子图原始资料第16页

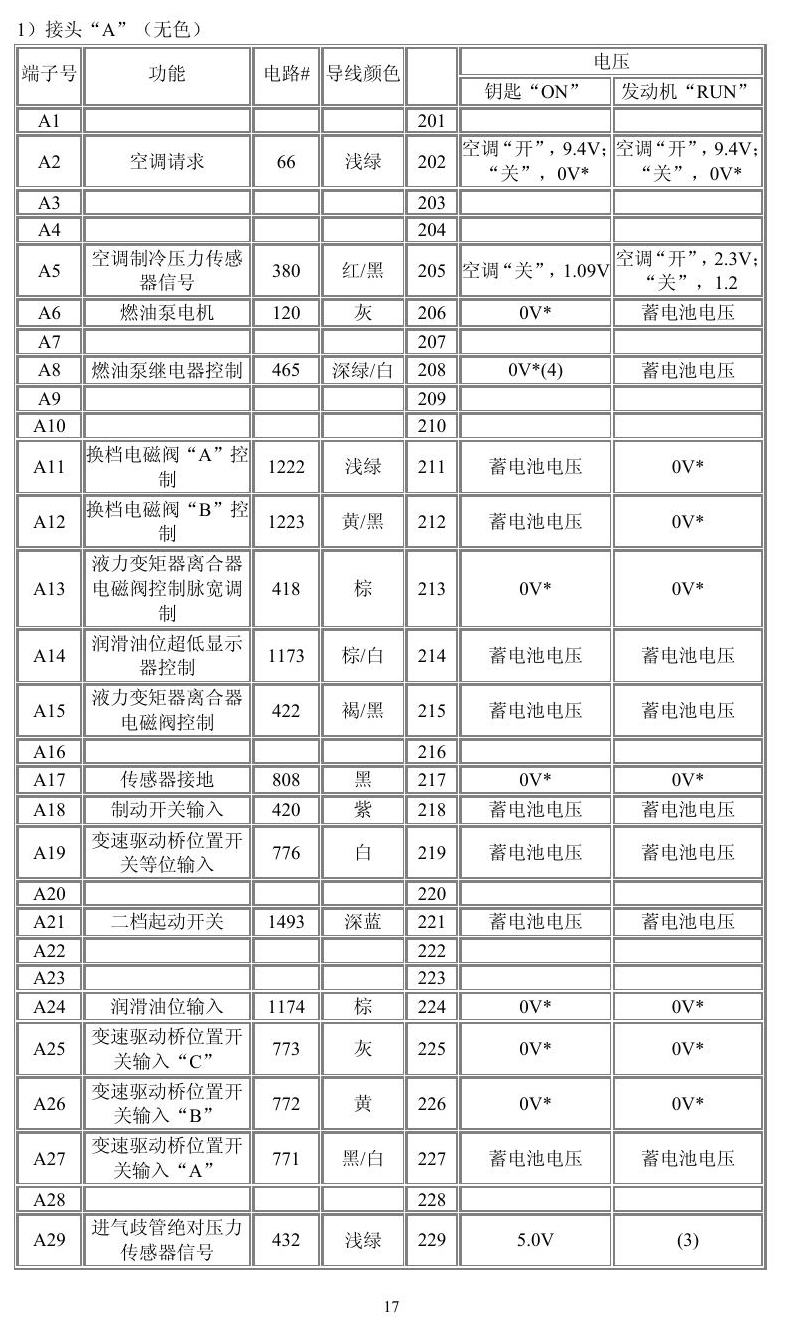

通用车系端子图 — 通用车系端子图原始资料第17页

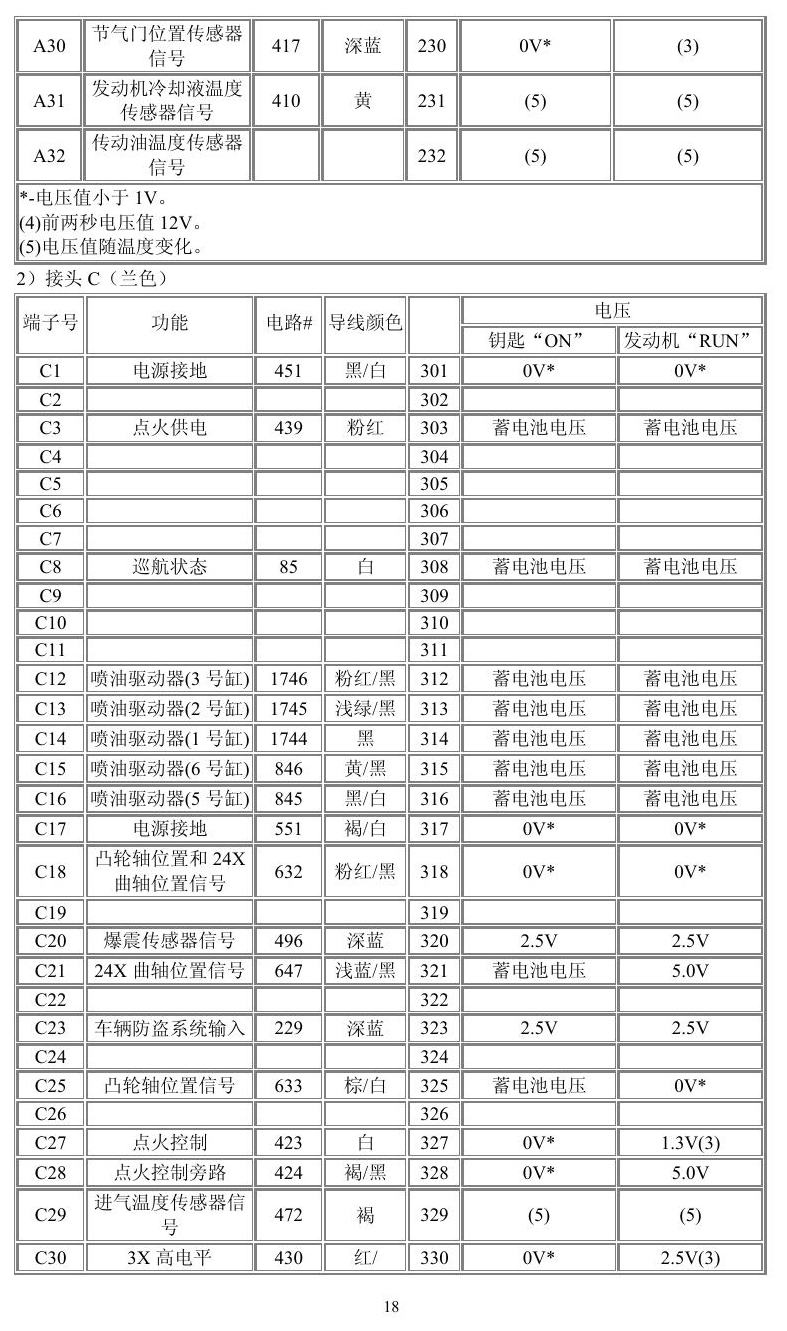

通用车系端子图 — 通用车系端子图原始资料第18页

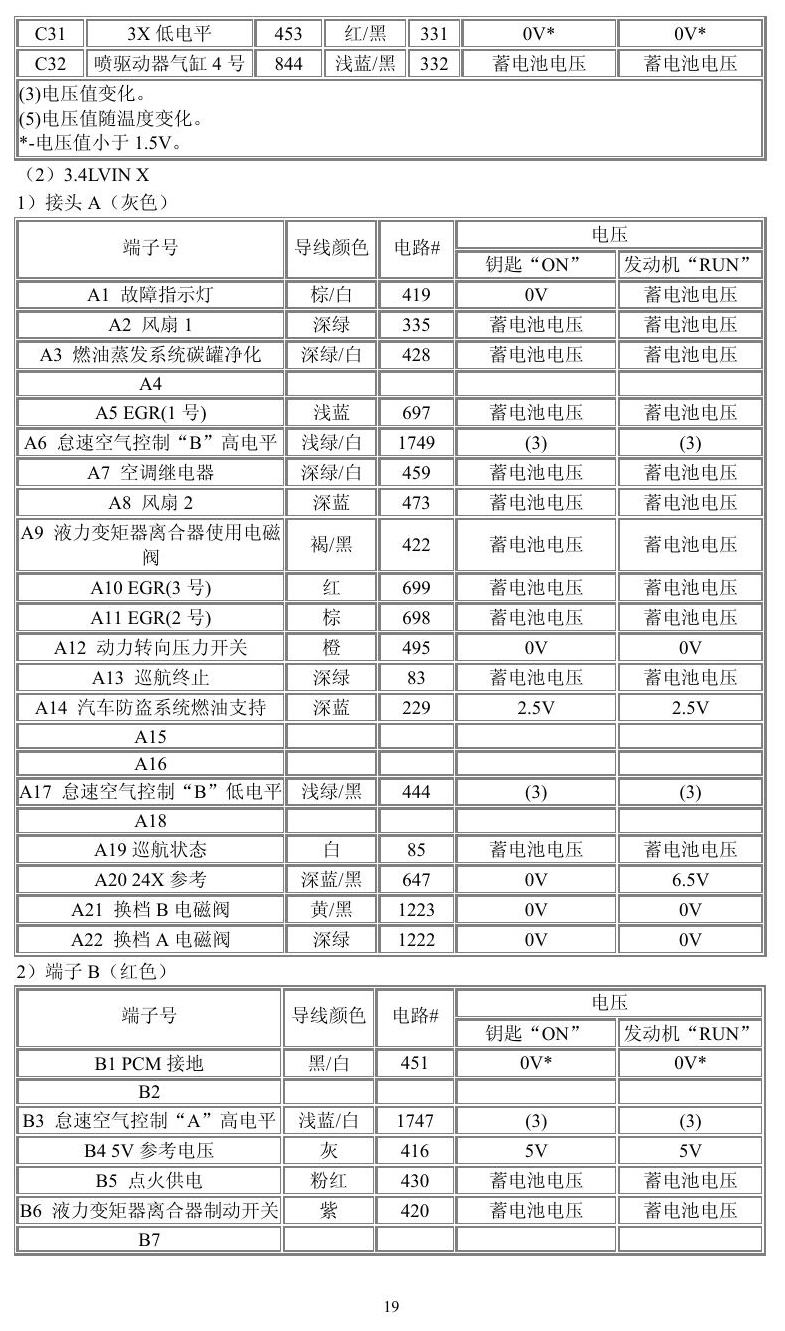

通用车系端子图 — 通用车系端子图原始资料第19页

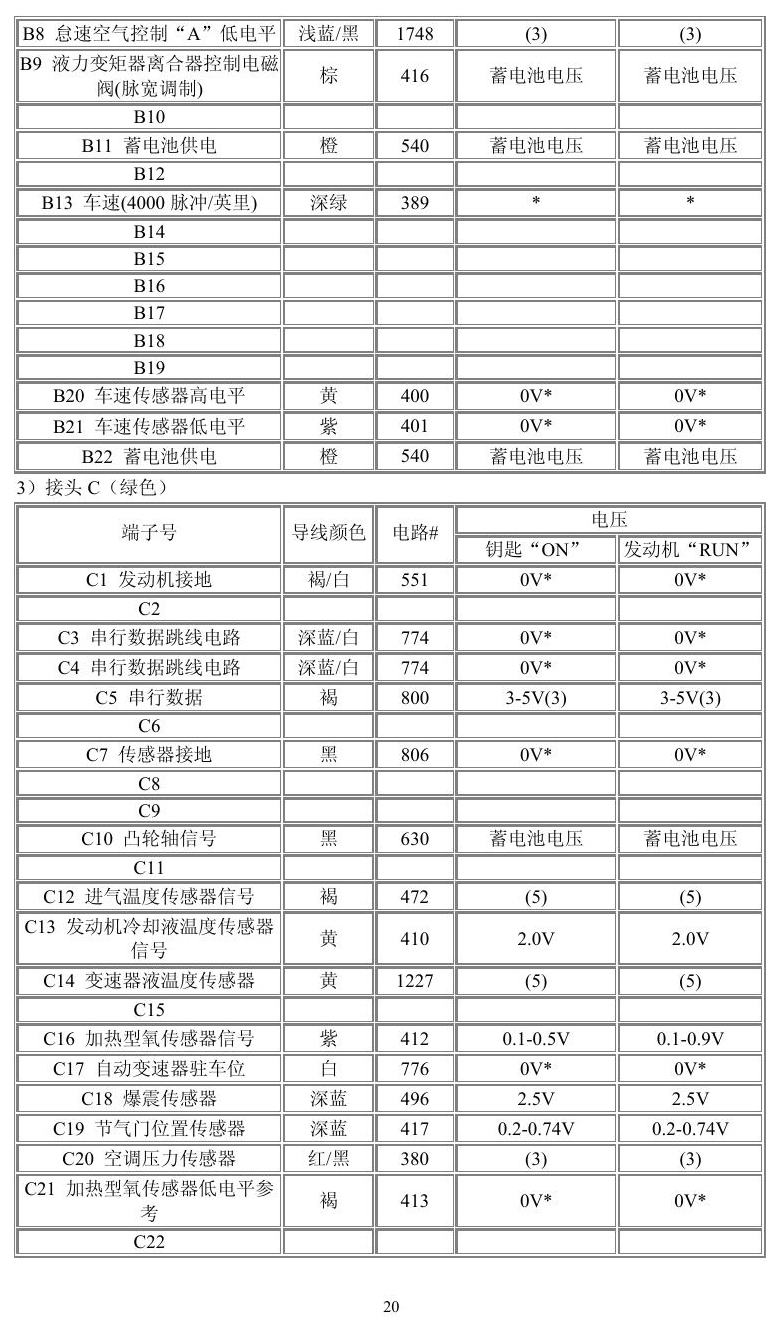

通用车系端子图 — 通用车系端子图原始资料第20页

通用车系端子图 — 通用车系端子图原始资料第21页

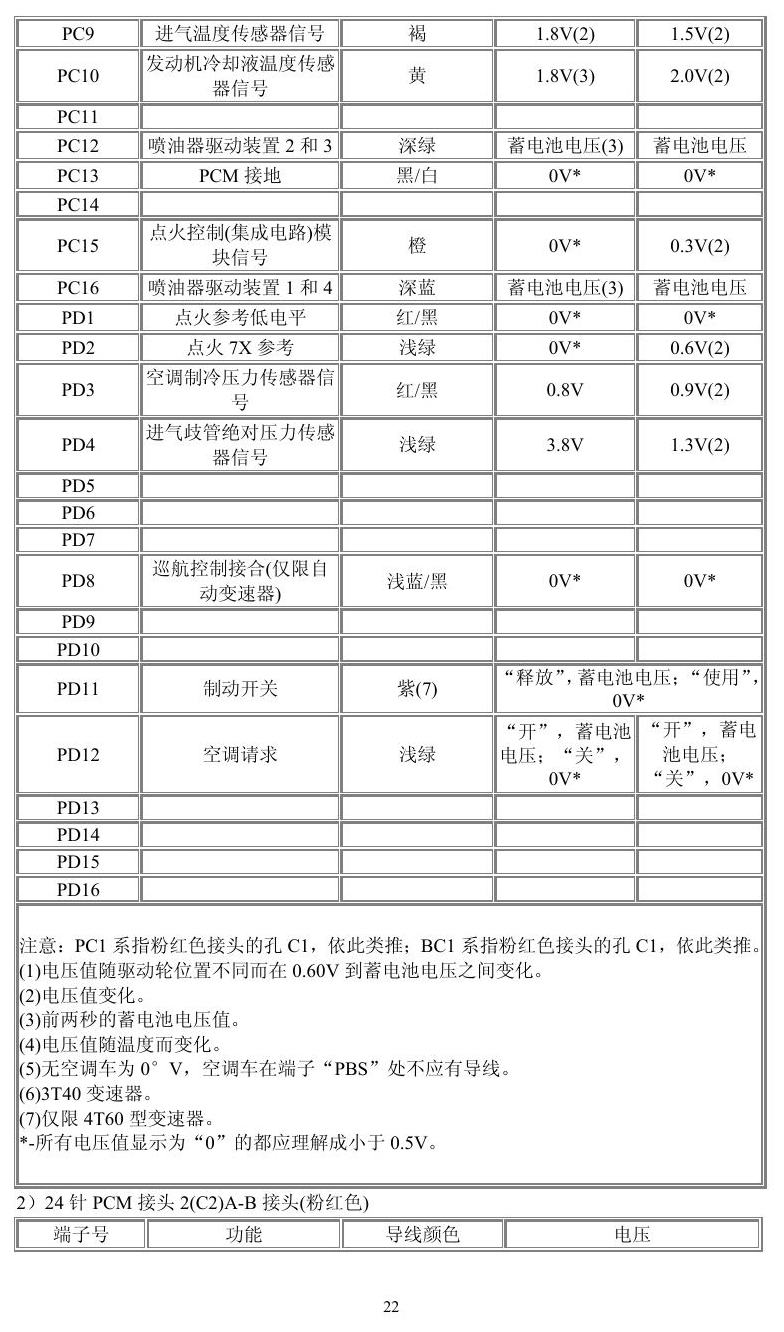

通用车系端子图 — 通用车系端子图原始资料第22页

通用车系端子图 — 通用车系端子图原始资料第23页

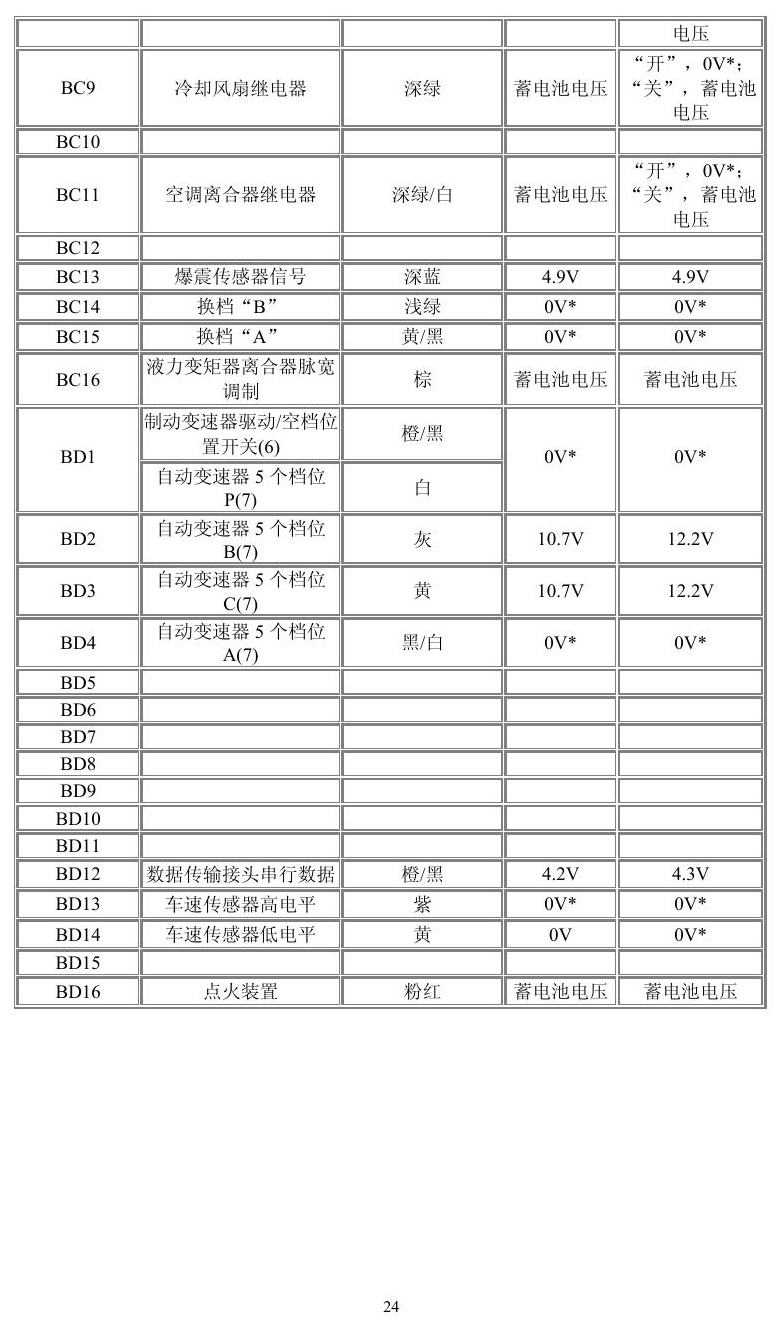

通用车系端子图 — 通用车系端子图原始资料第24页

通用车系端子图 — 通用车系端子图原始资料第25页

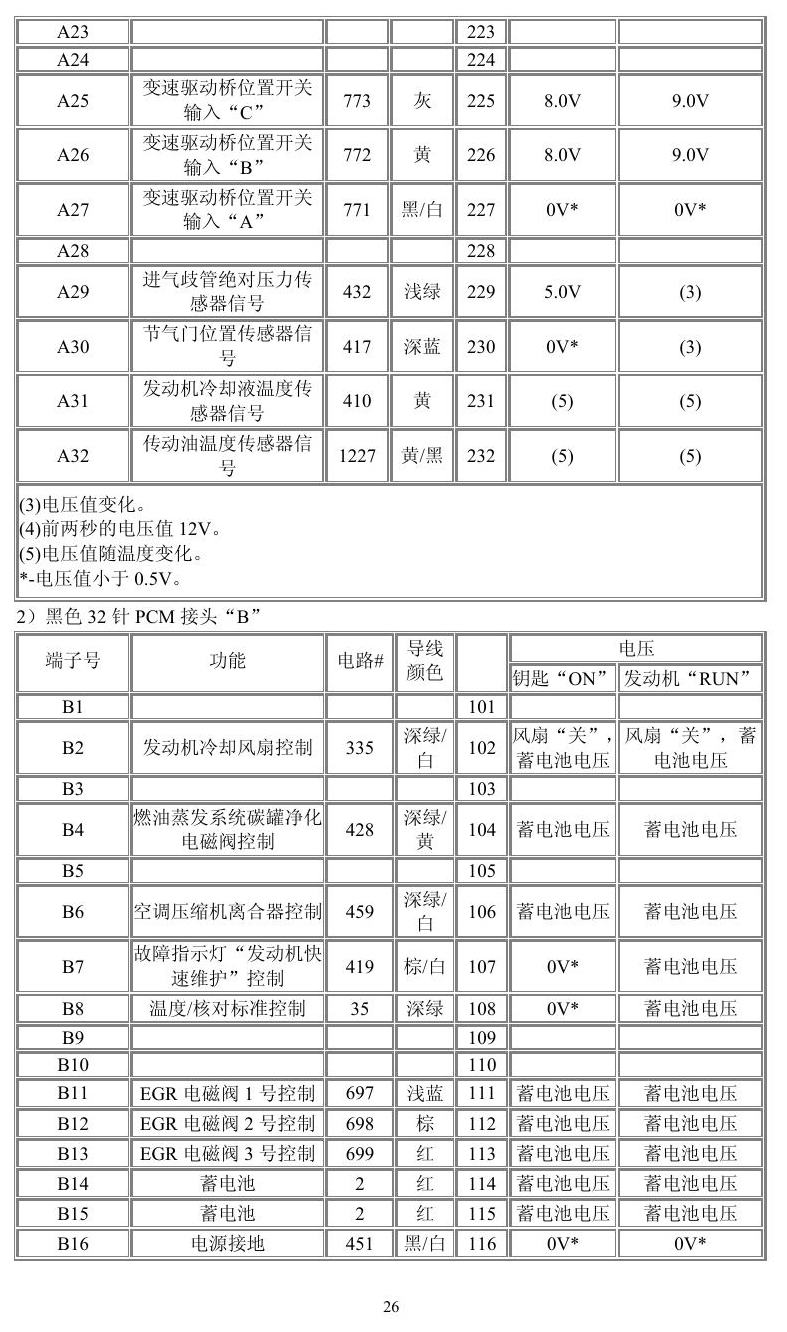

通用车系端子图 — 通用车系端子图原始资料第26页

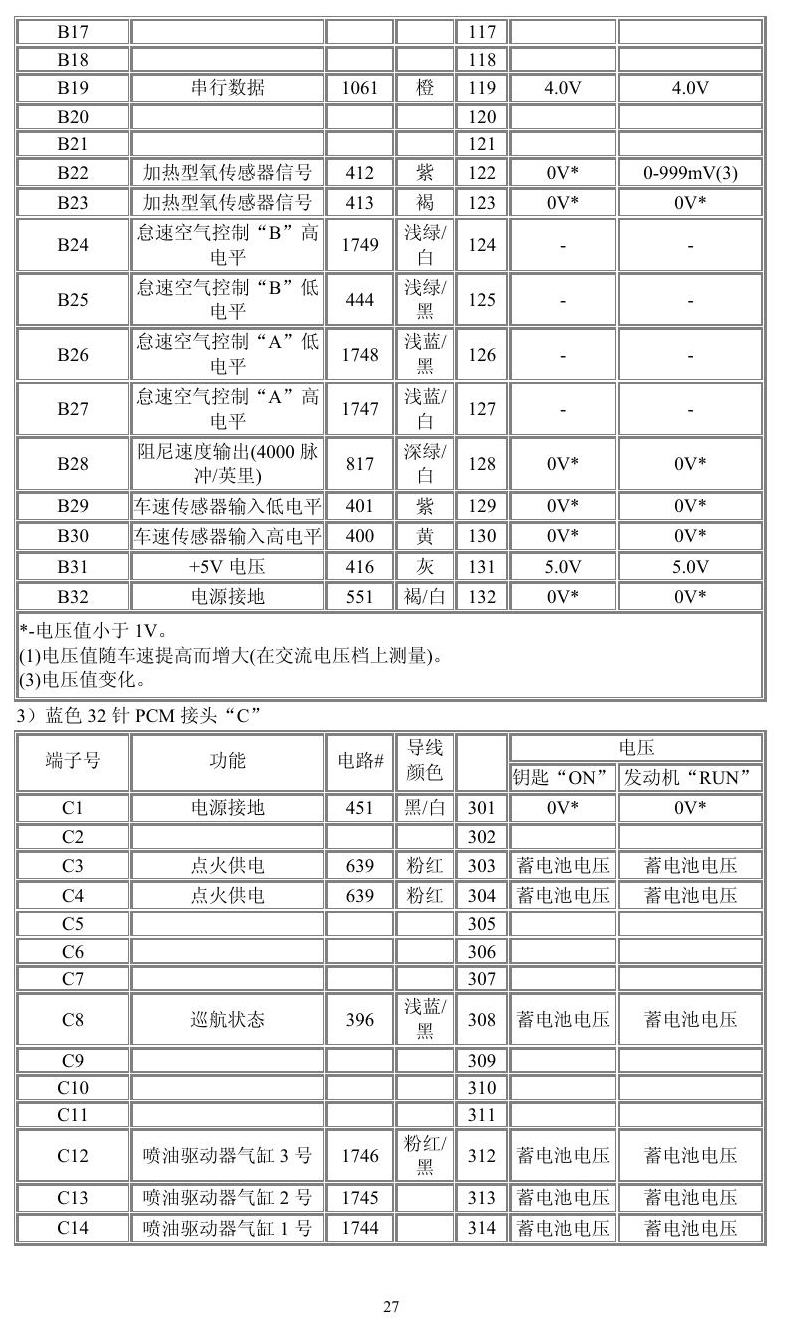

通用车系端子图 — 通用车系端子图原始资料第27页

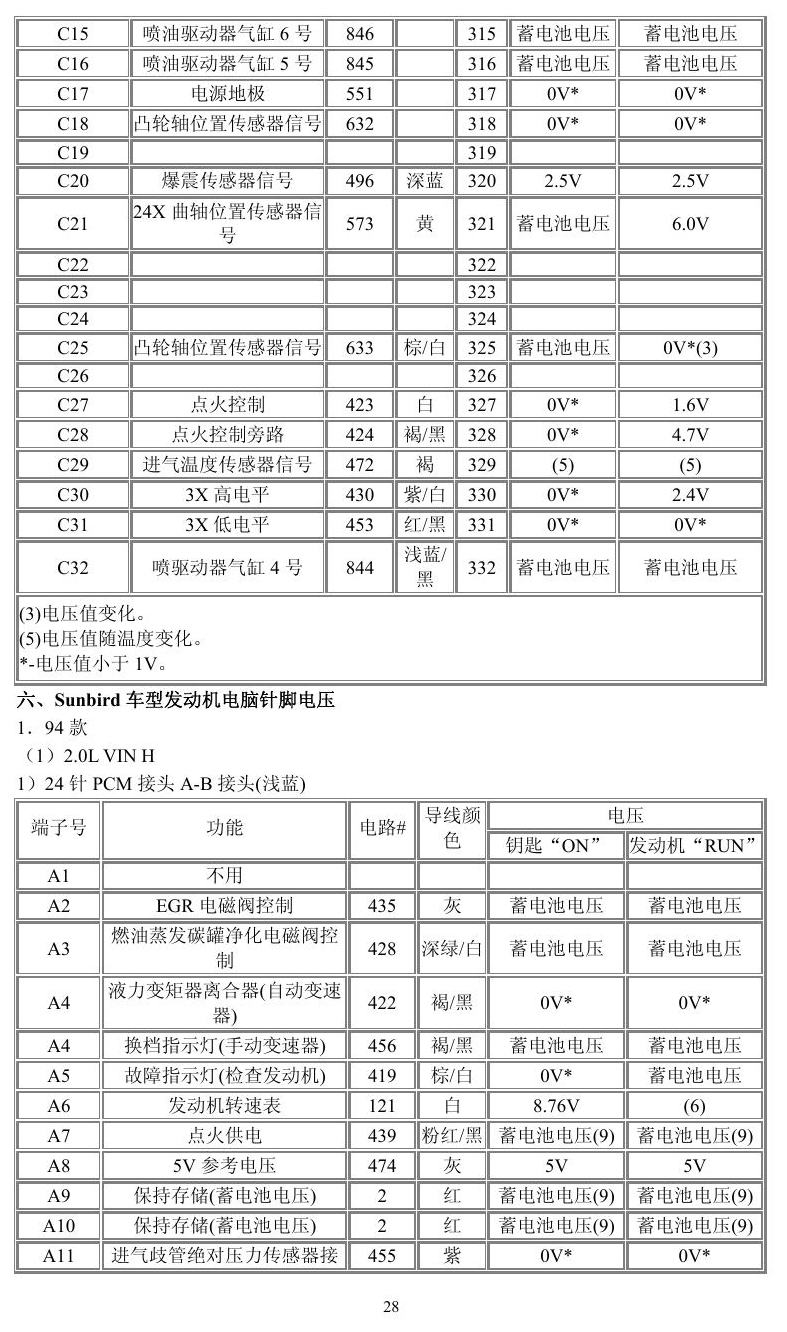

通用车系端子图 — 通用车系端子图原始资料第28页

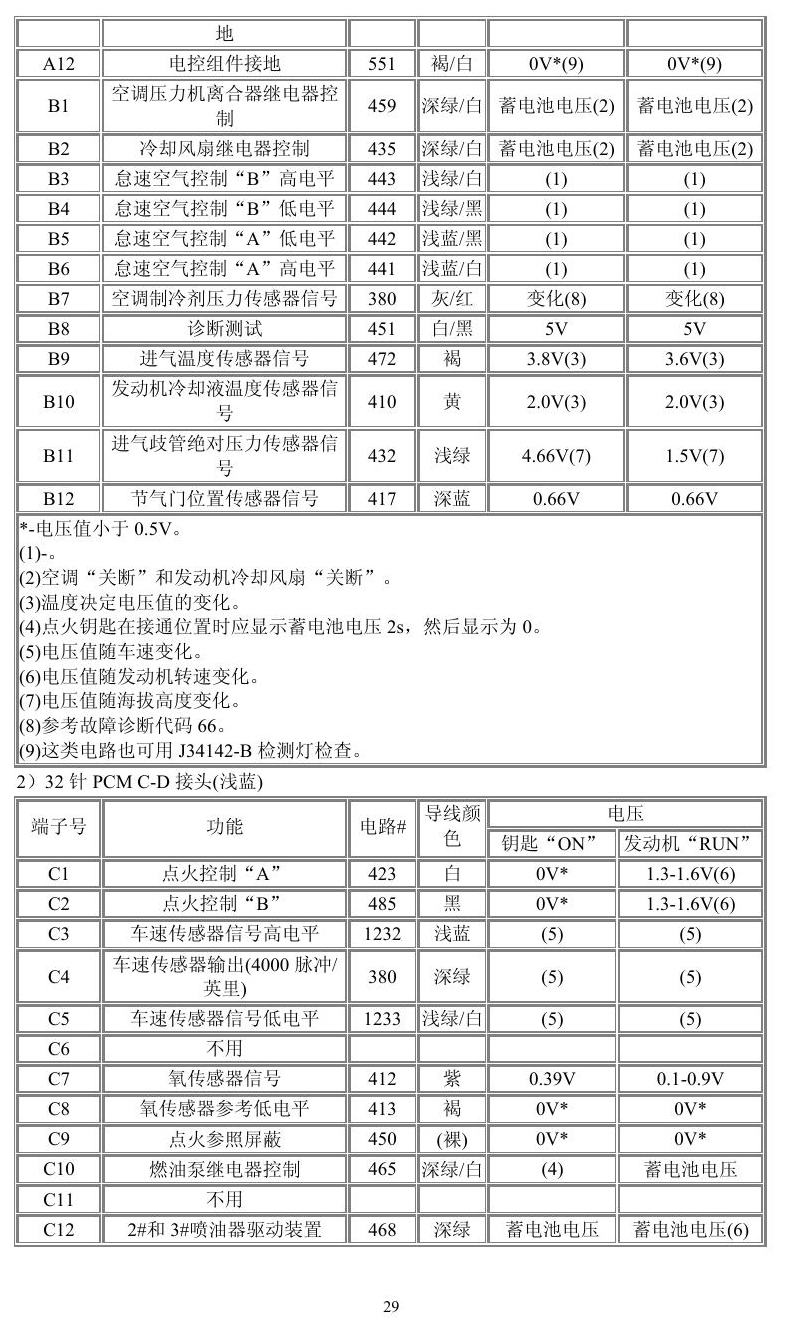

通用车系端子图 — 通用车系端子图原始资料第29页

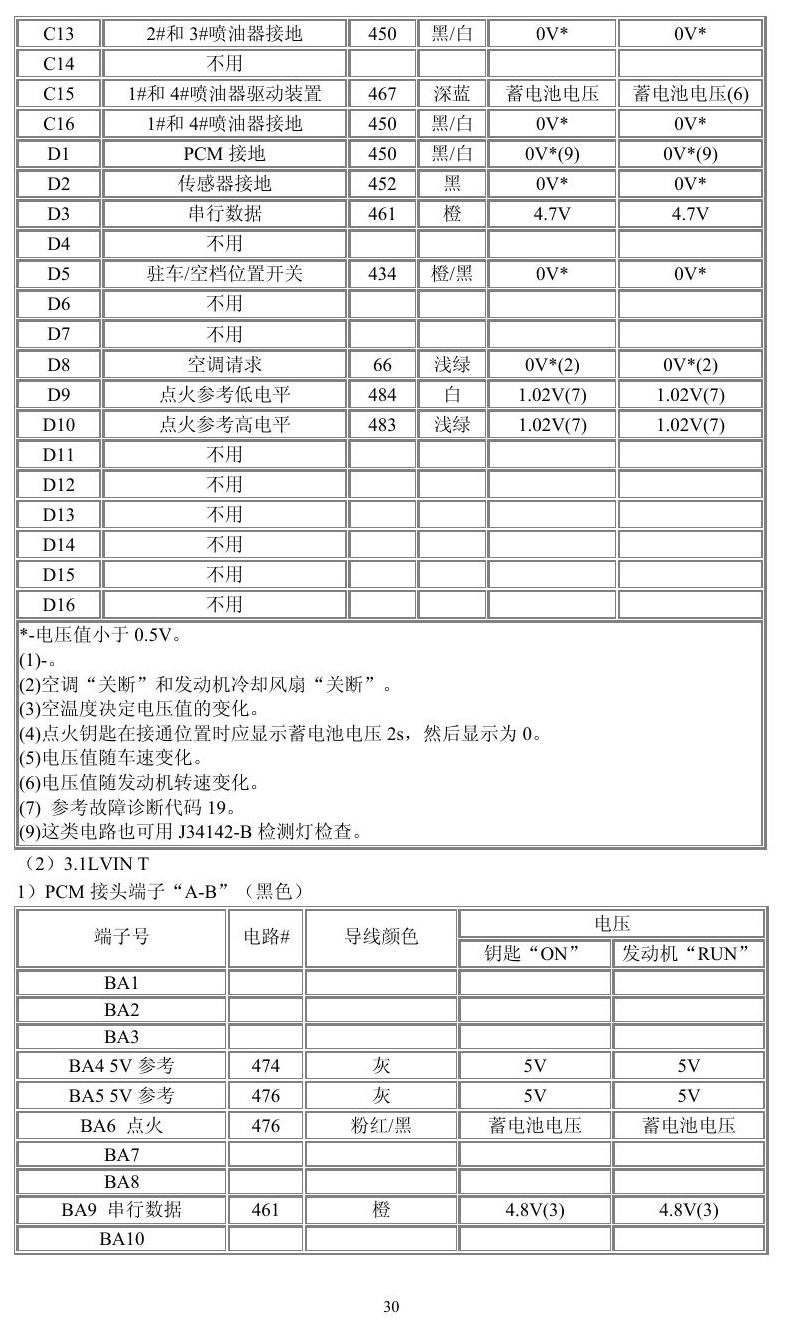

通用车系端子图 — 通用车系端子图原始资料第30页

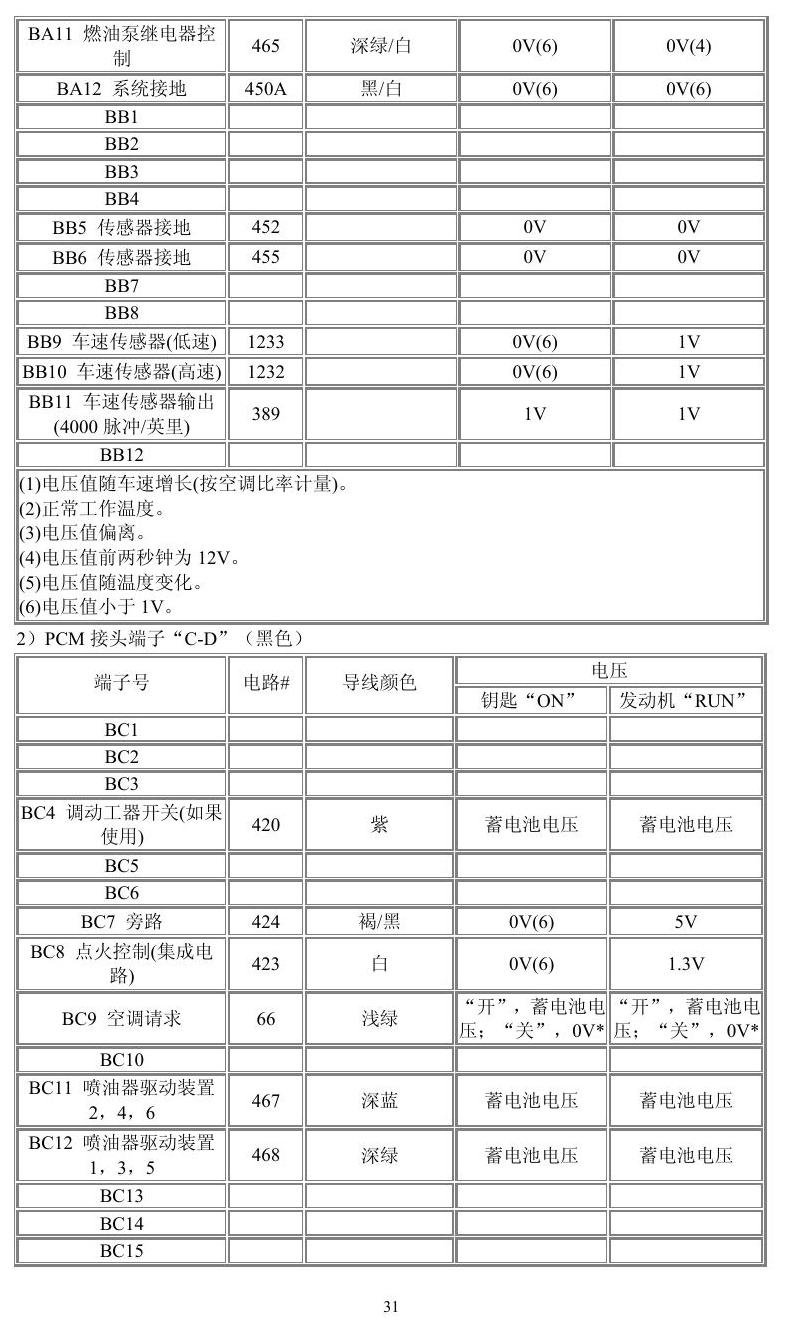

通用车系端子图 — 通用车系端子图原始资料第31页

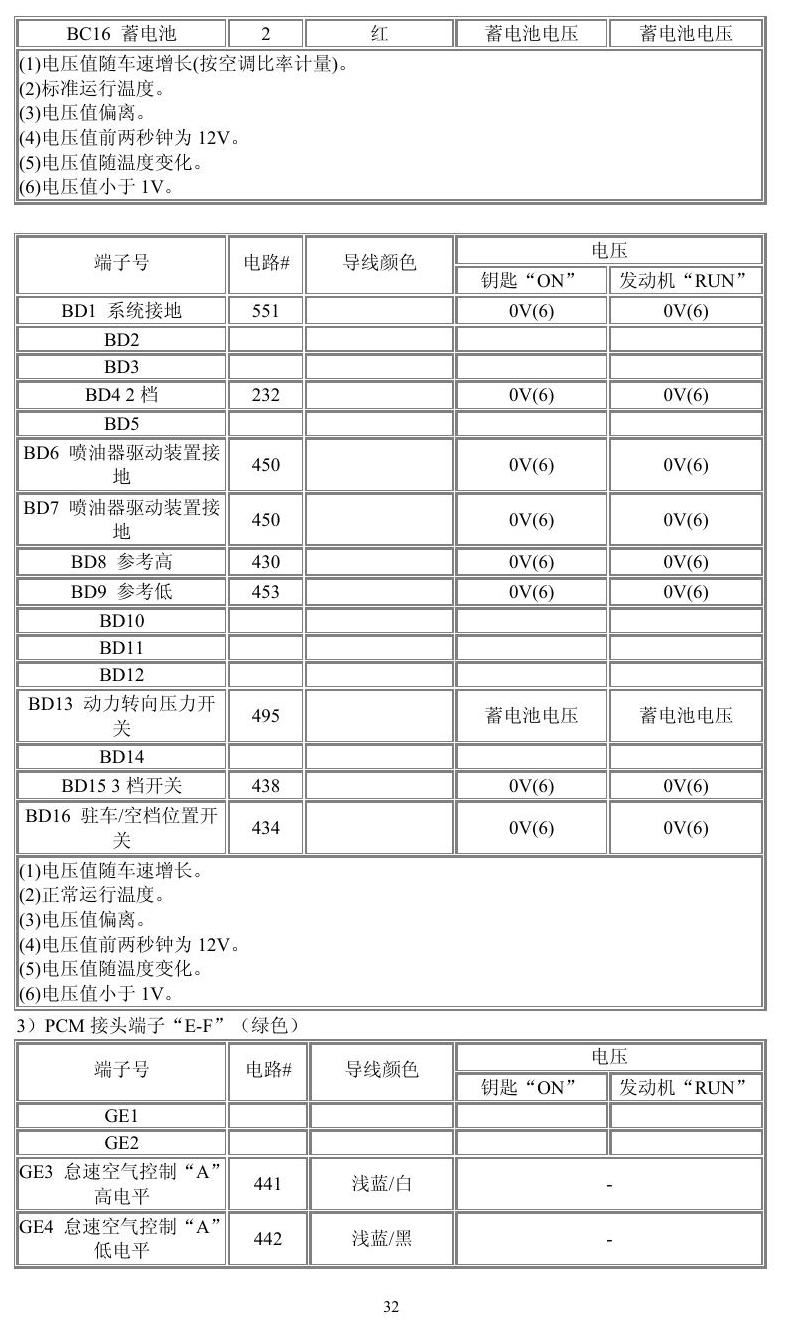

通用车系端子图 — 通用车系端子图原始资料第32页

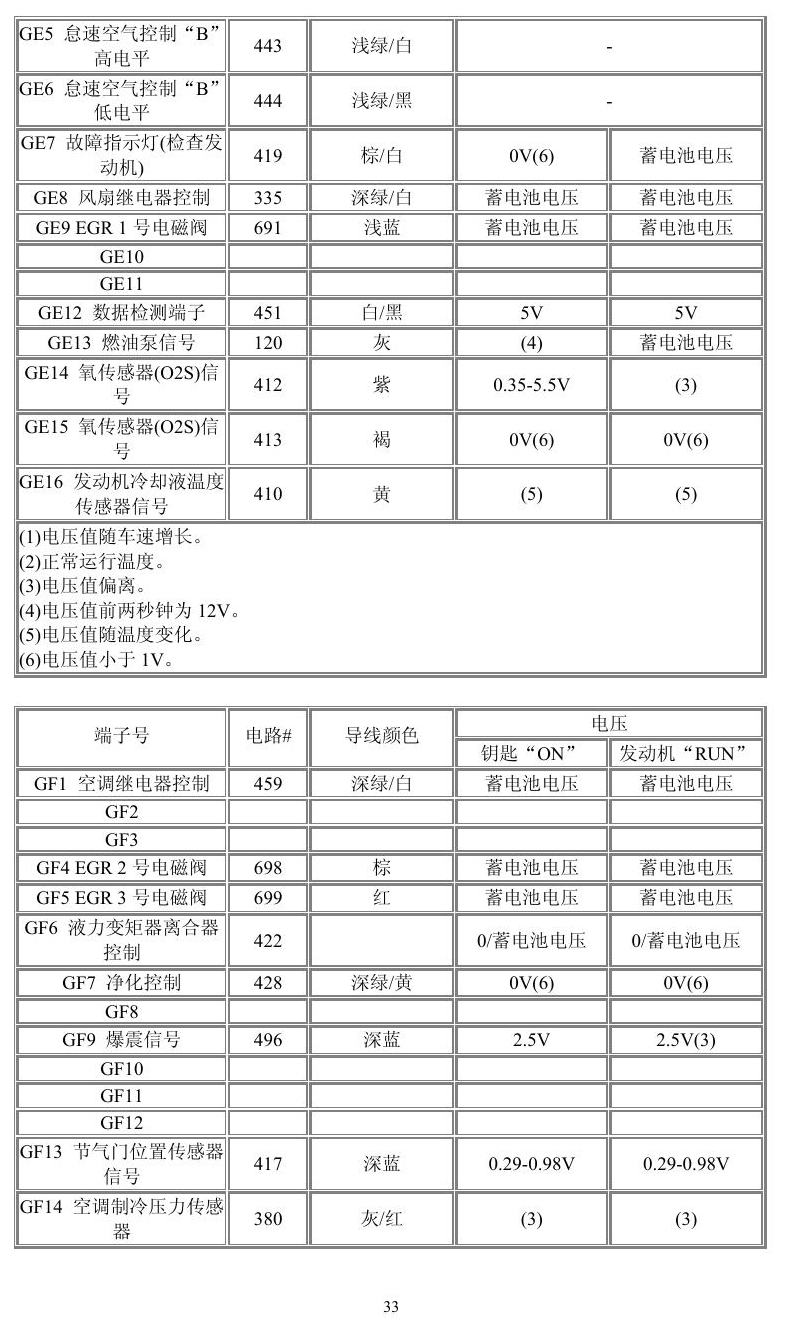

通用车系端子图 — 通用车系端子图原始资料第33页

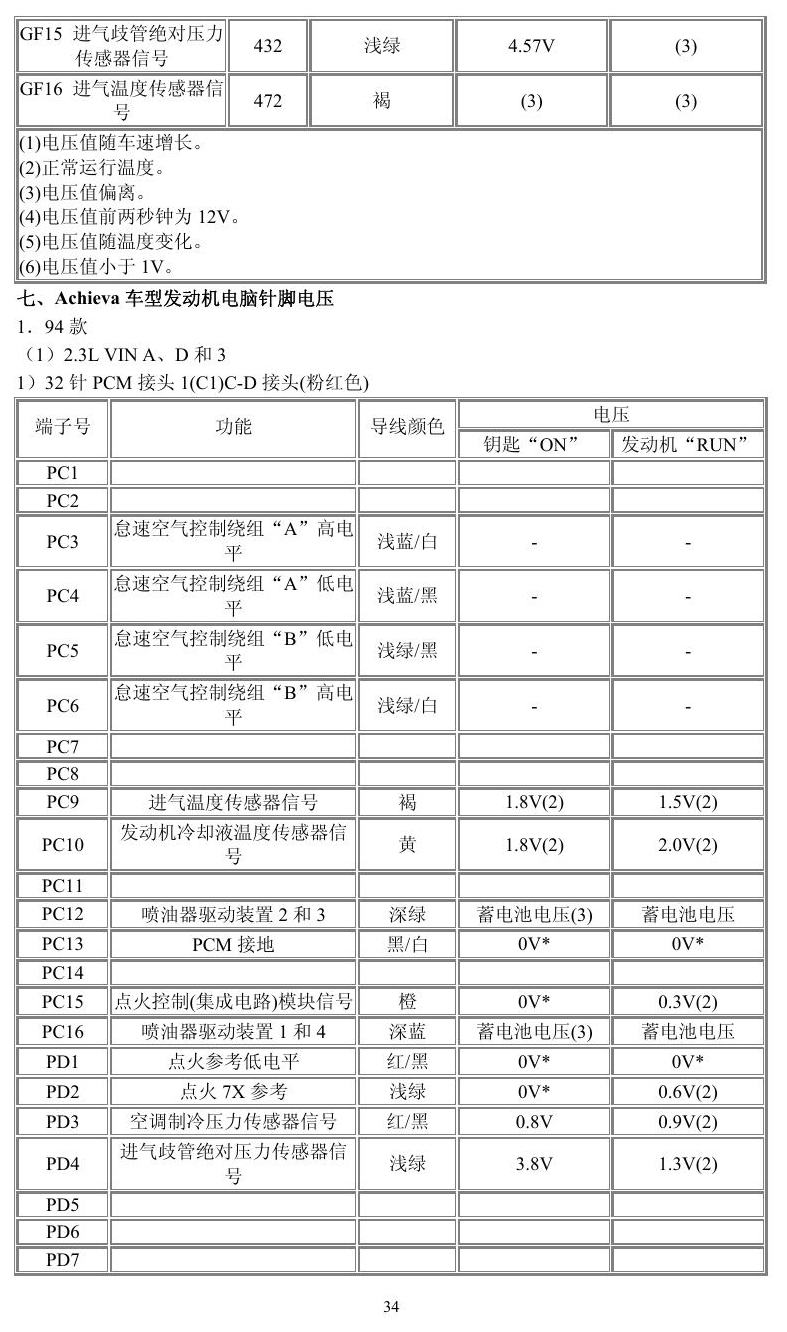

通用车系端子图 — 通用车系端子图原始资料第34页

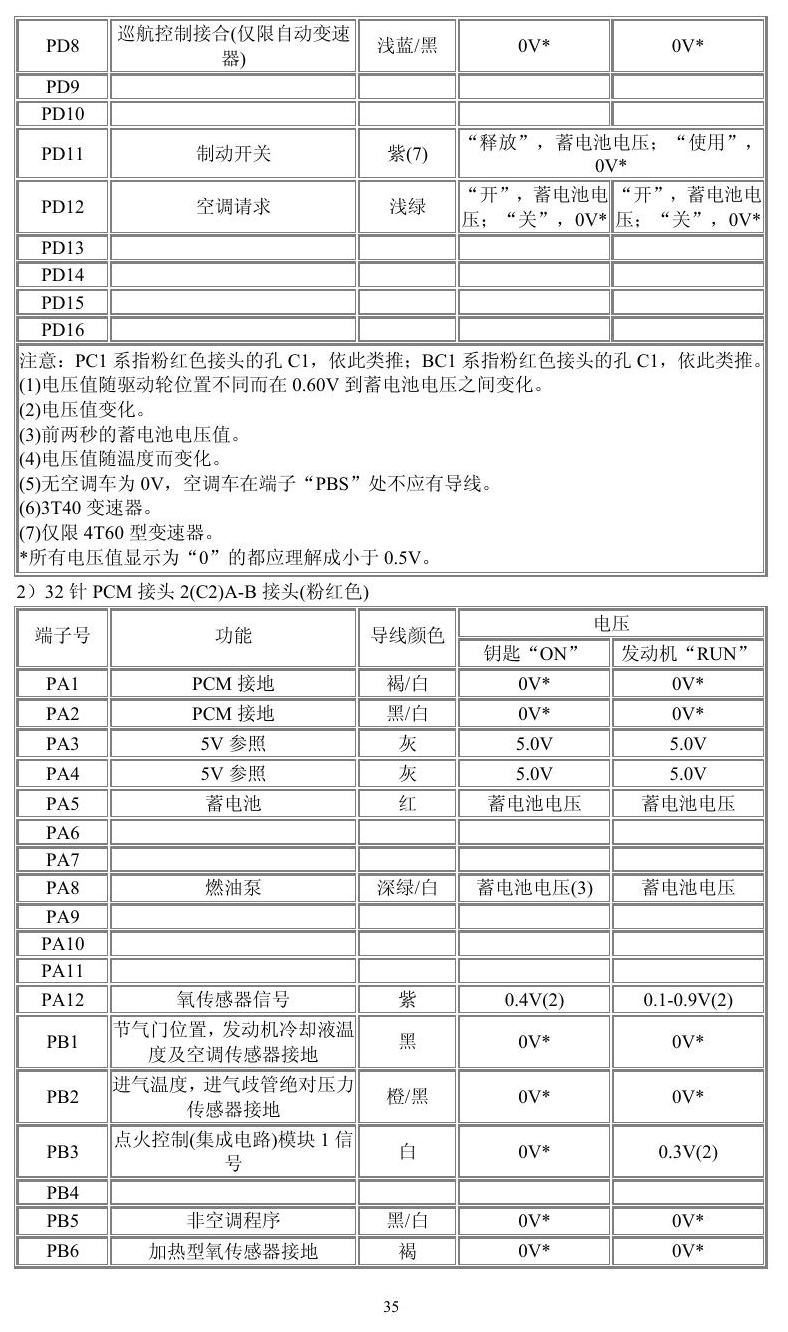

通用车系端子图 — 通用车系端子图原始资料第35页

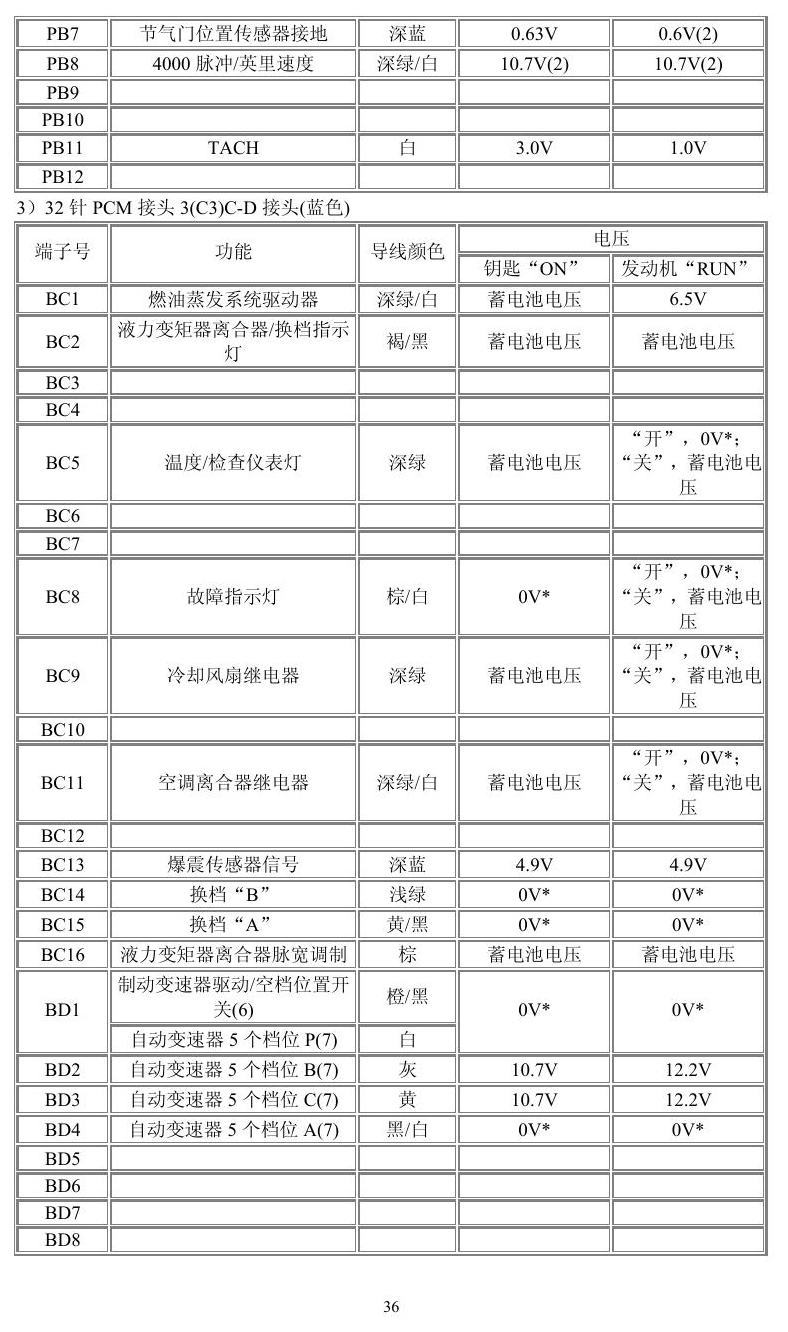

通用车系端子图 — 通用车系端子图原始资料第36页

通用车系端子图 — 通用车系端子图原始资料第37页

通用车系端子图 — 通用车系端子图原始资料第38页

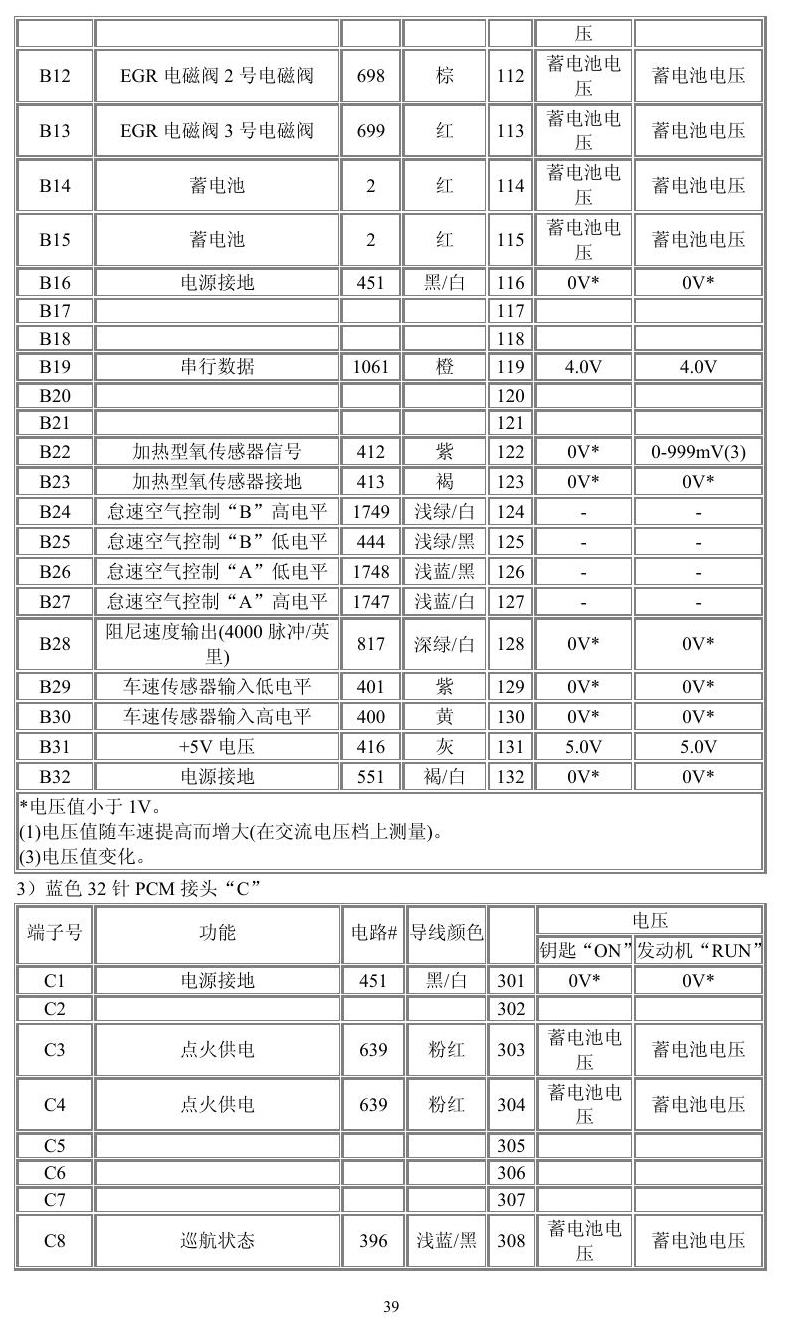

通用车系端子图 — 通用车系端子图原始资料第39页

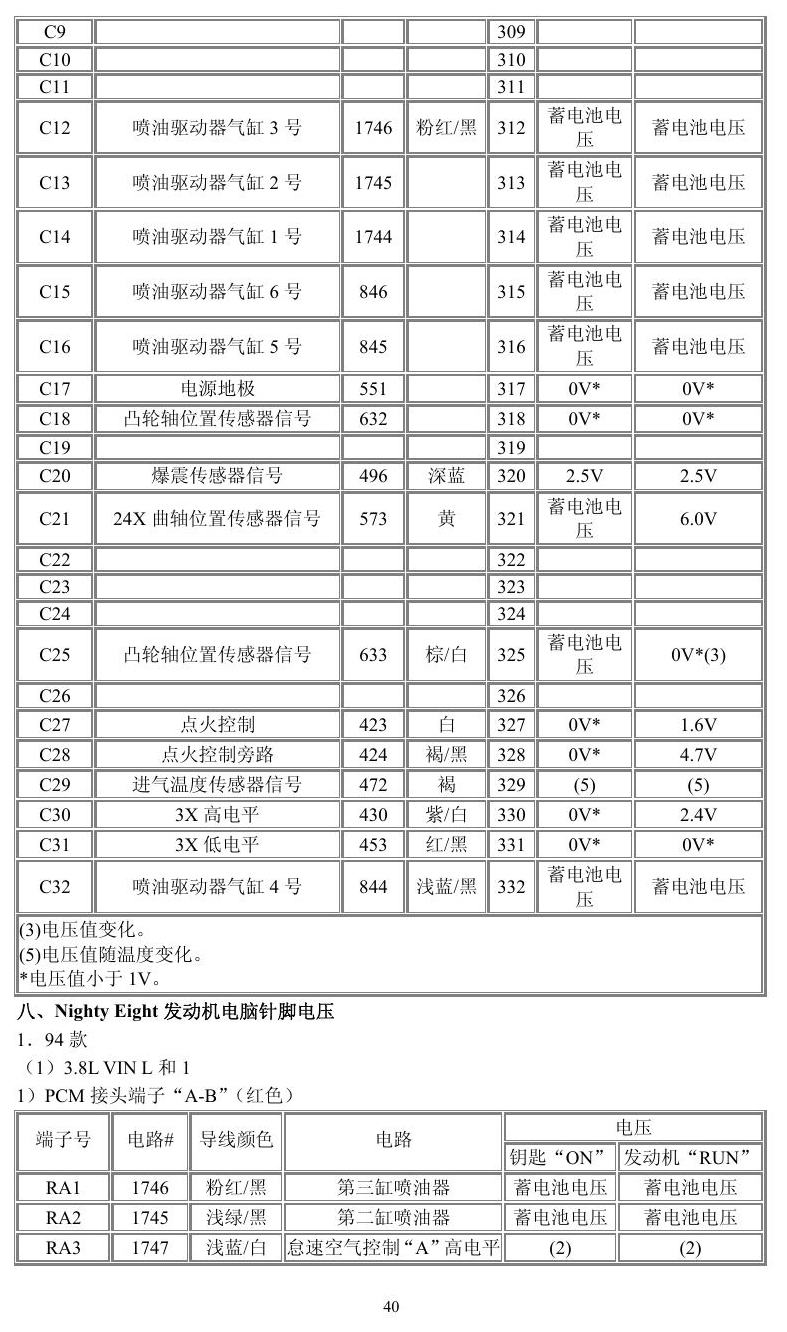

通用车系端子图 — 通用车系端子图原始资料第40页

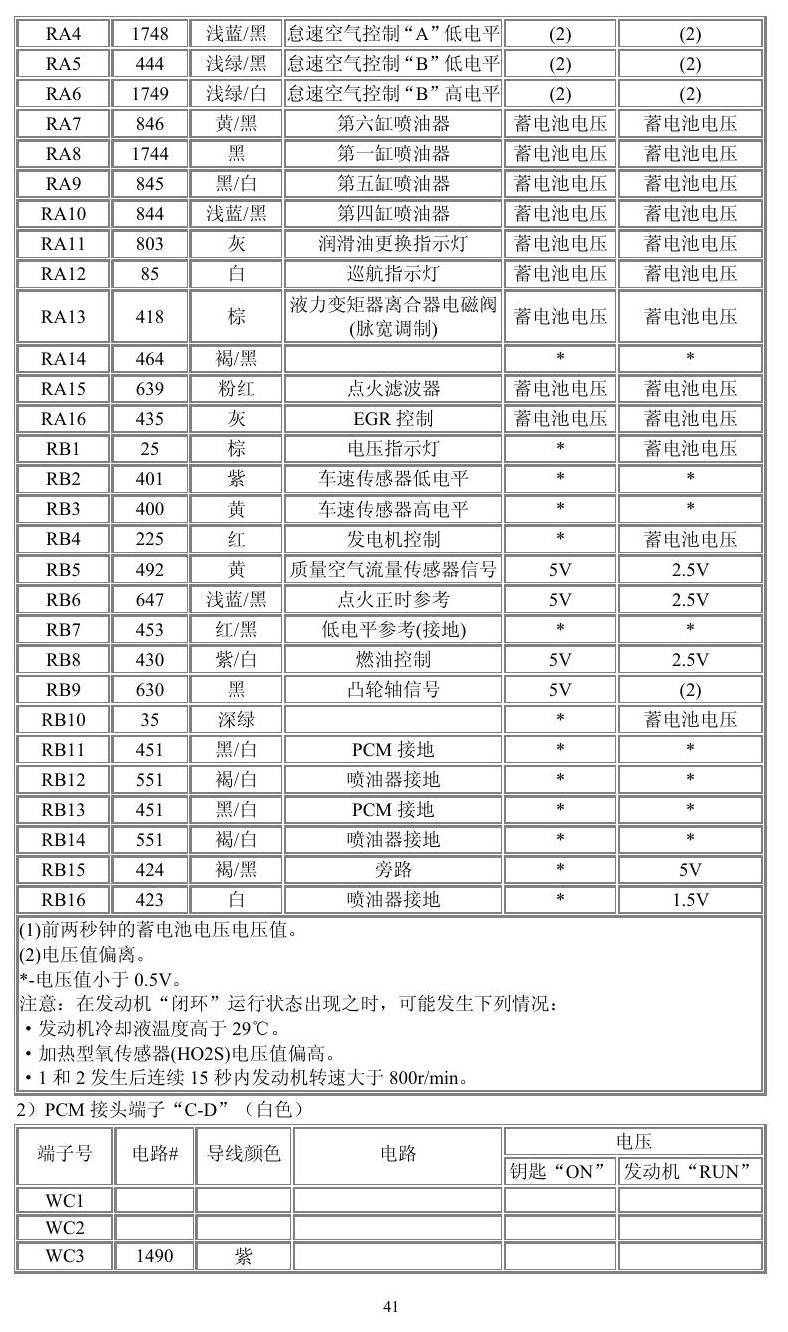

通用车系端子图 — 通用车系端子图原始资料第41页

通用车系端子图 — 通用车系端子图原始资料第42页

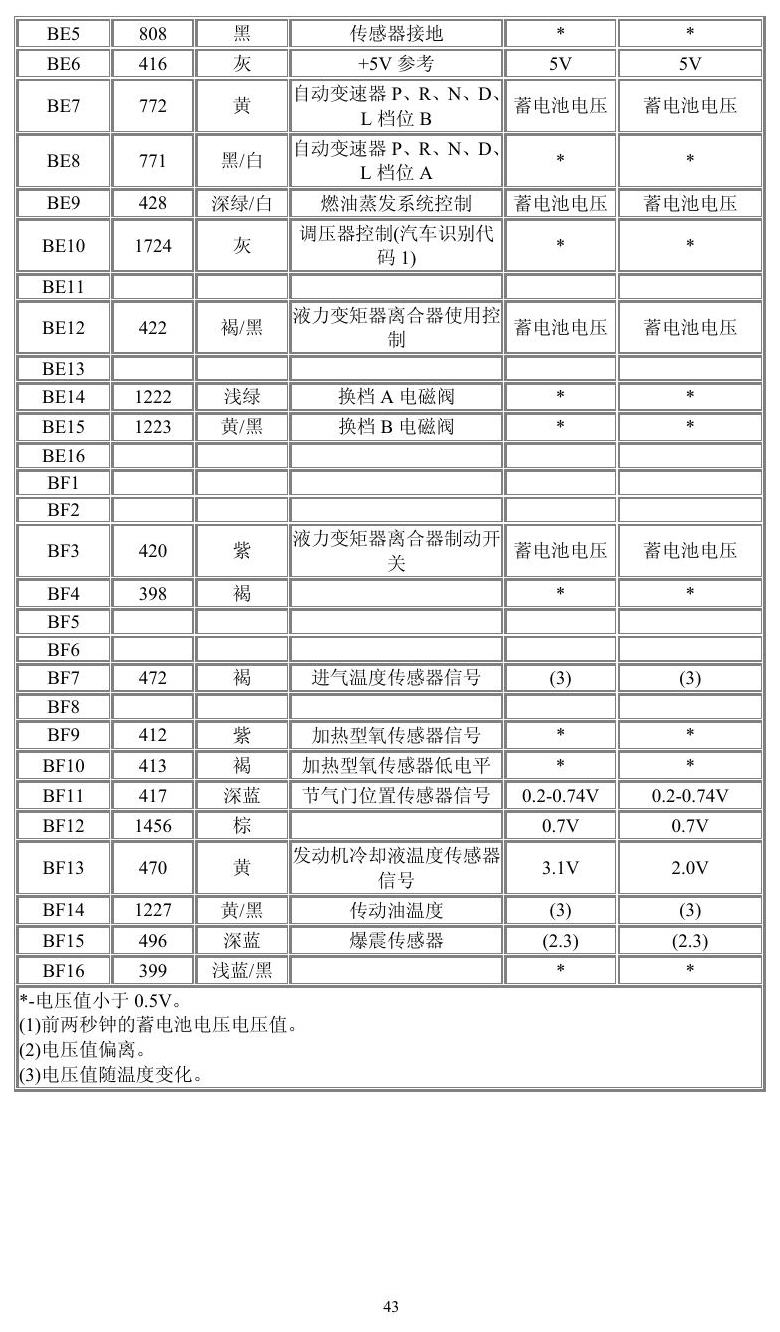

通用车系端子图 — 通用车系端子图原始资料第43页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。
