奔驰W222空气悬挂与ABC：系统部件、车身高度和压力控制

W222可按配置采用空气悬挂或ABC主动悬挂。两者都能调节车身高度和减振特性，但能量介质、泵、阀体、蓄压部件和控制策略不同，维修时必须先识别实车系统。

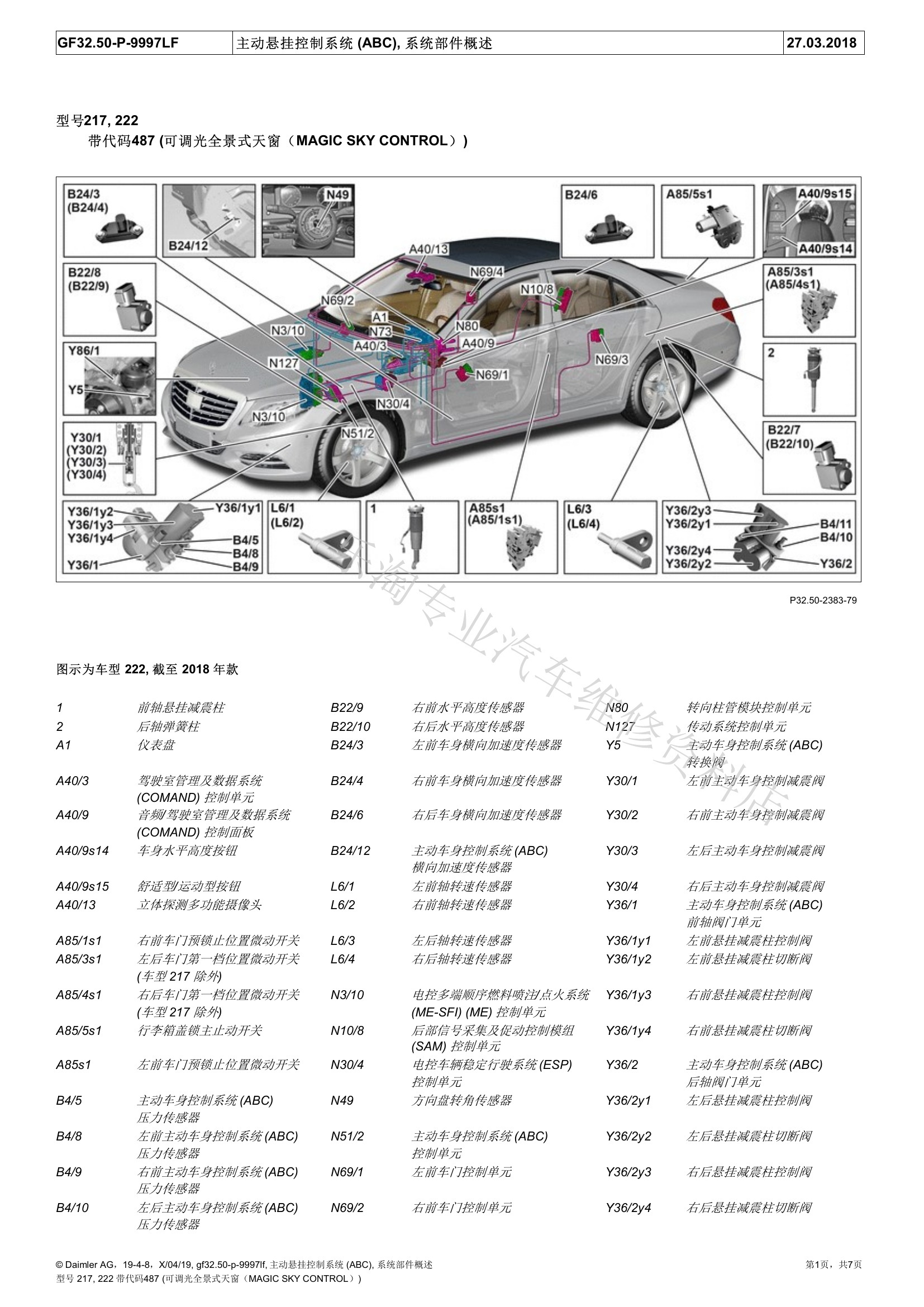

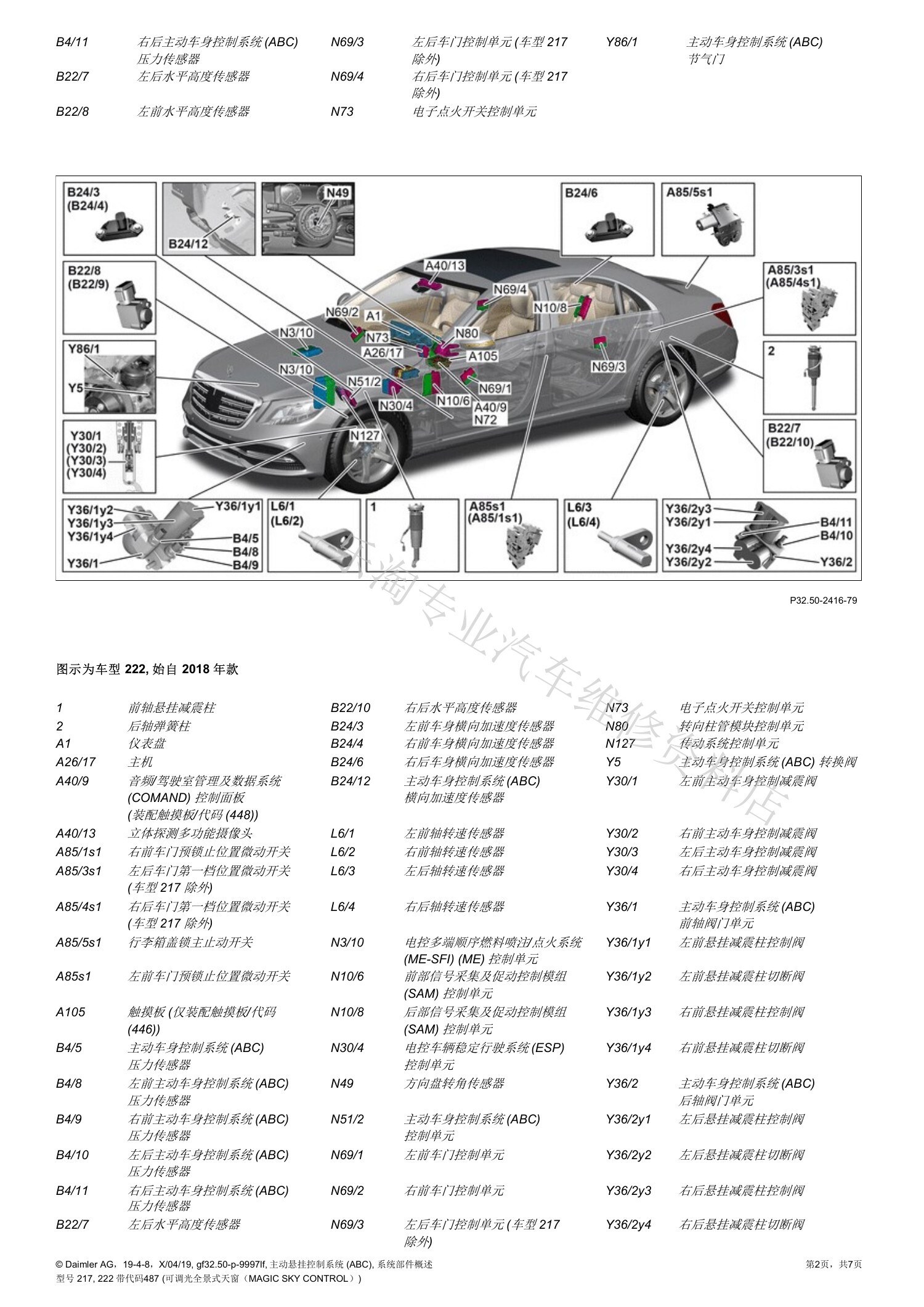

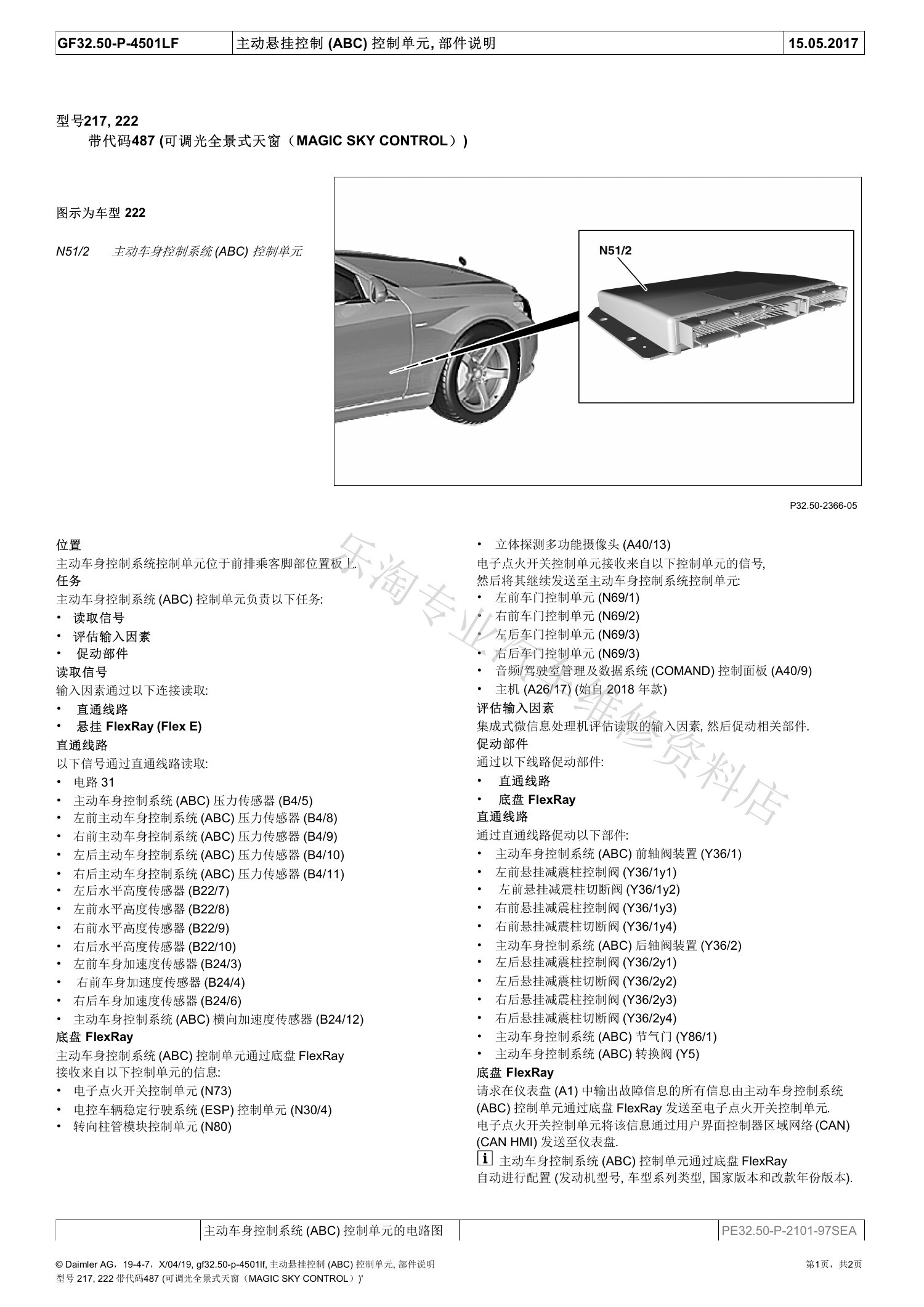

一、ABC主动悬挂的主要部件

ABC使用液压泵、阀体、蓄压器、液压减振支柱、压力和车身运动传感器主动调节各车轮支撑力。控制单元根据车速、转向、横摆、车身加速度和驾驶模式计算目标。

二、空气悬挂的电气与气路关系

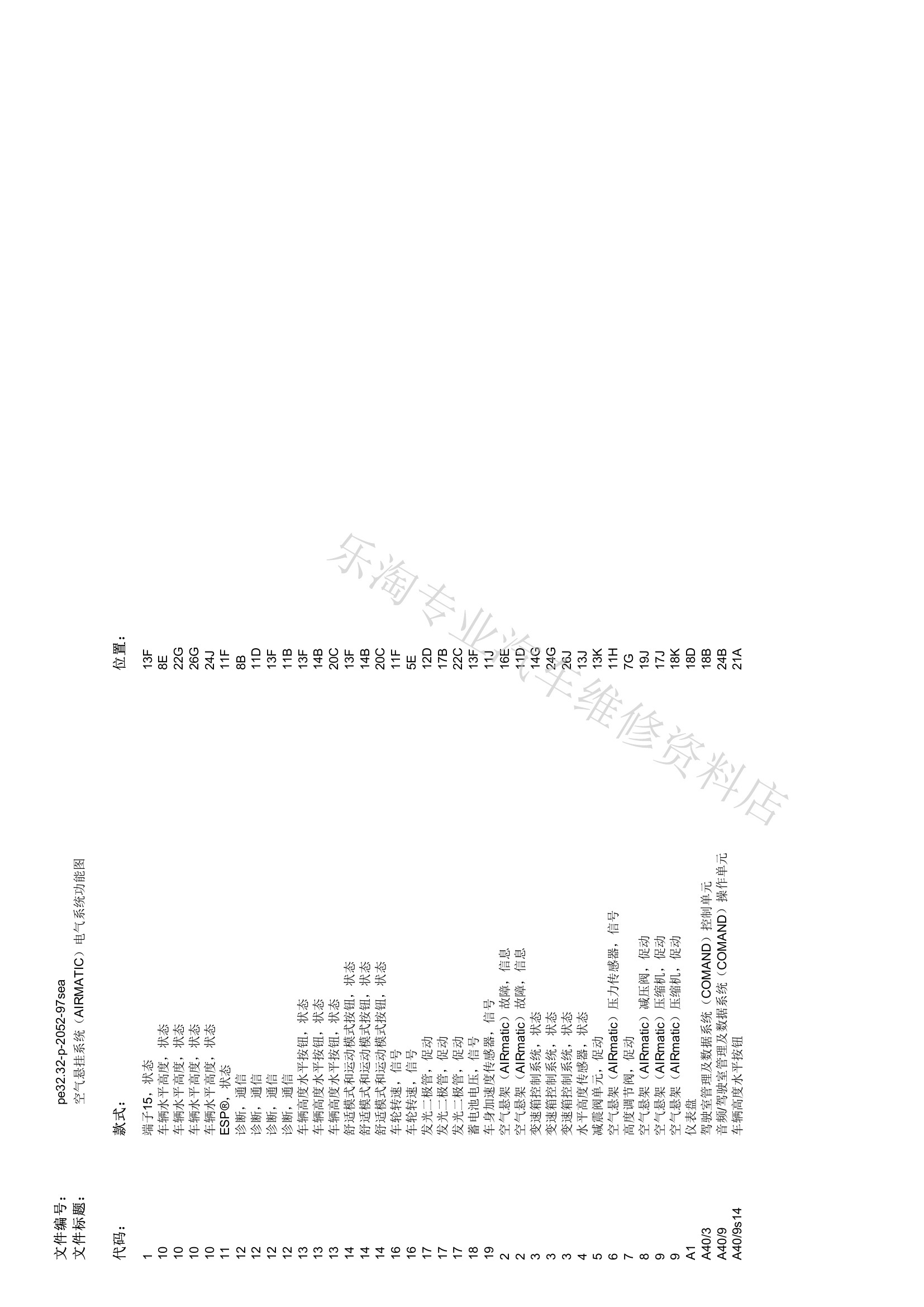

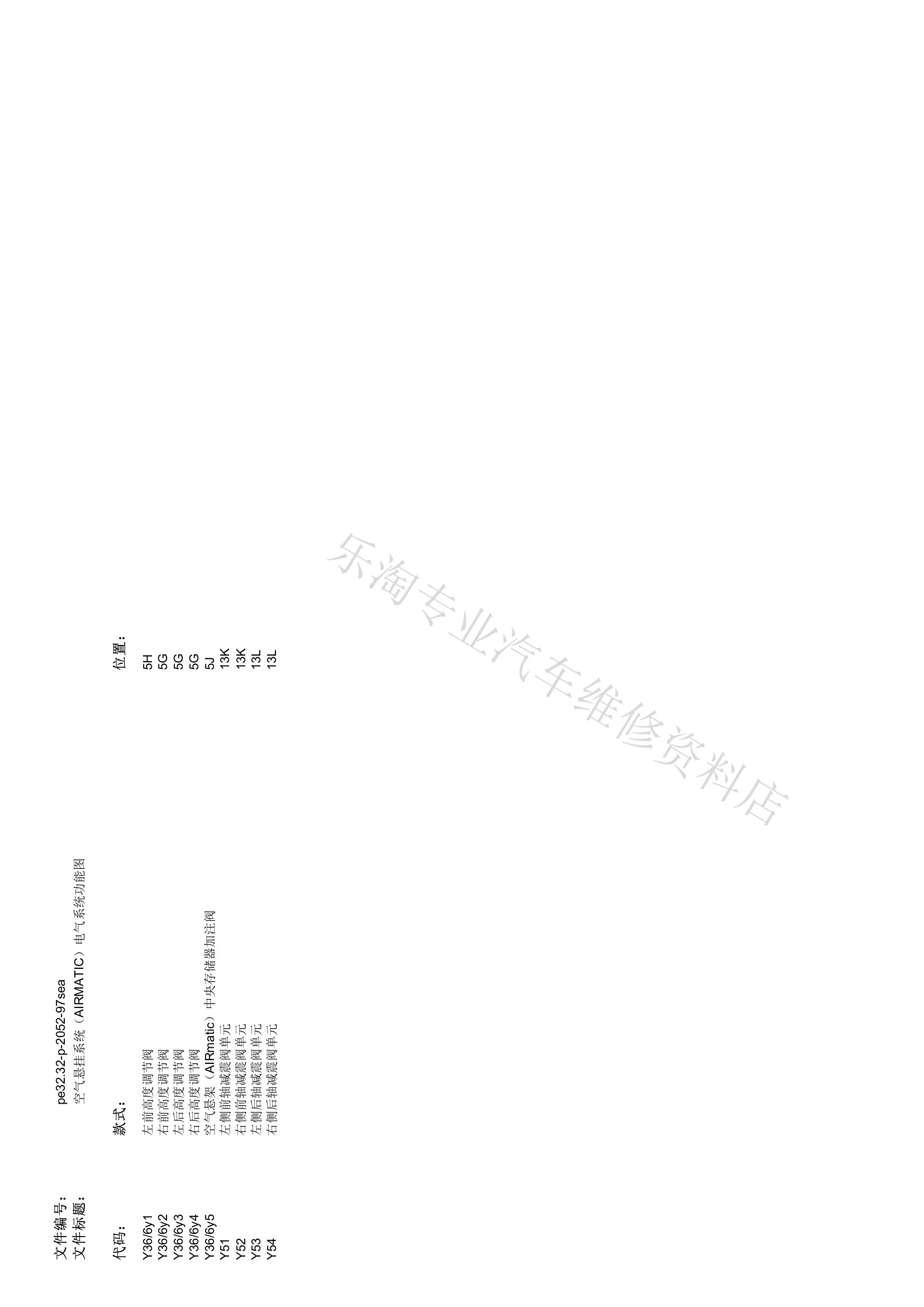

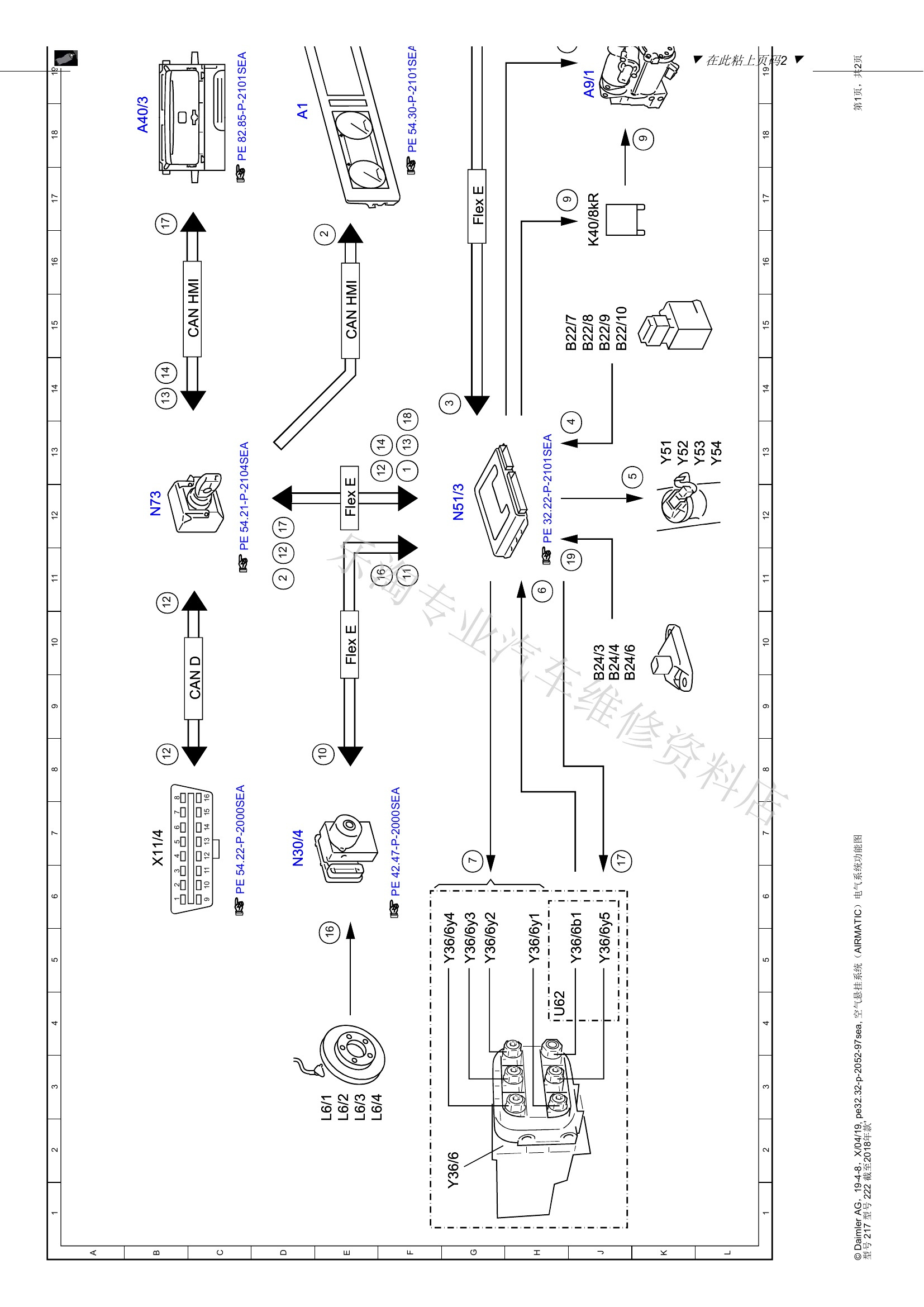

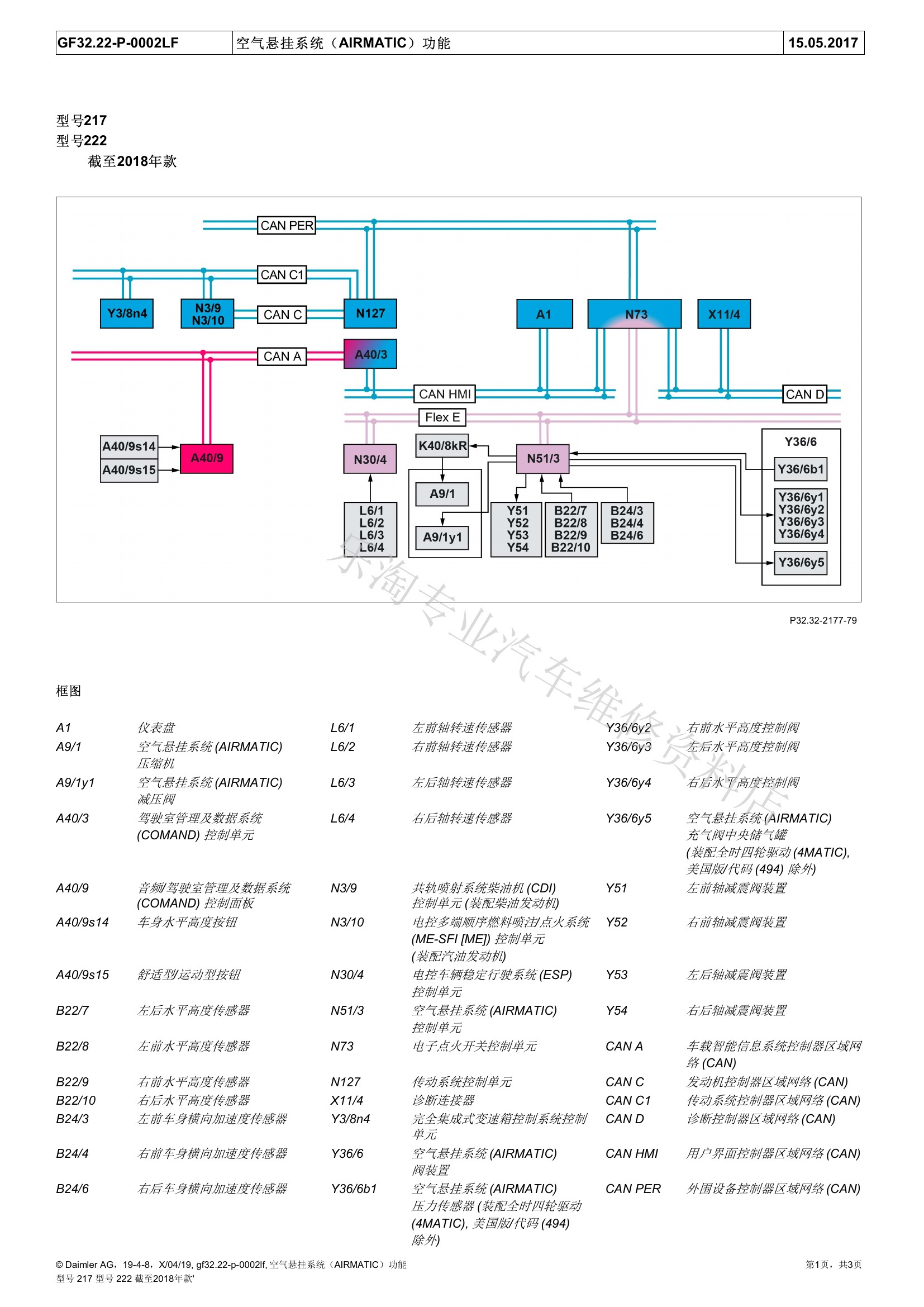

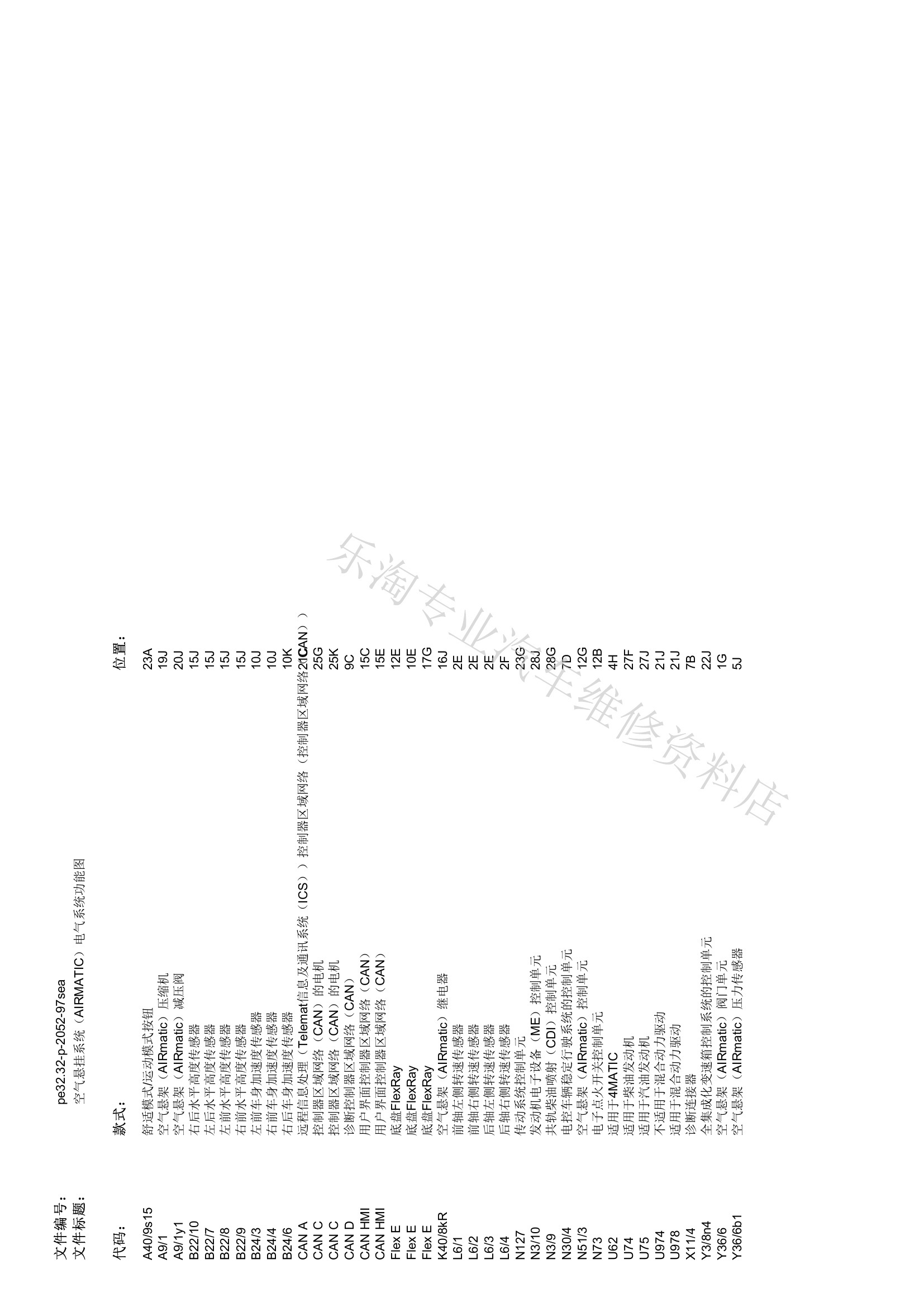

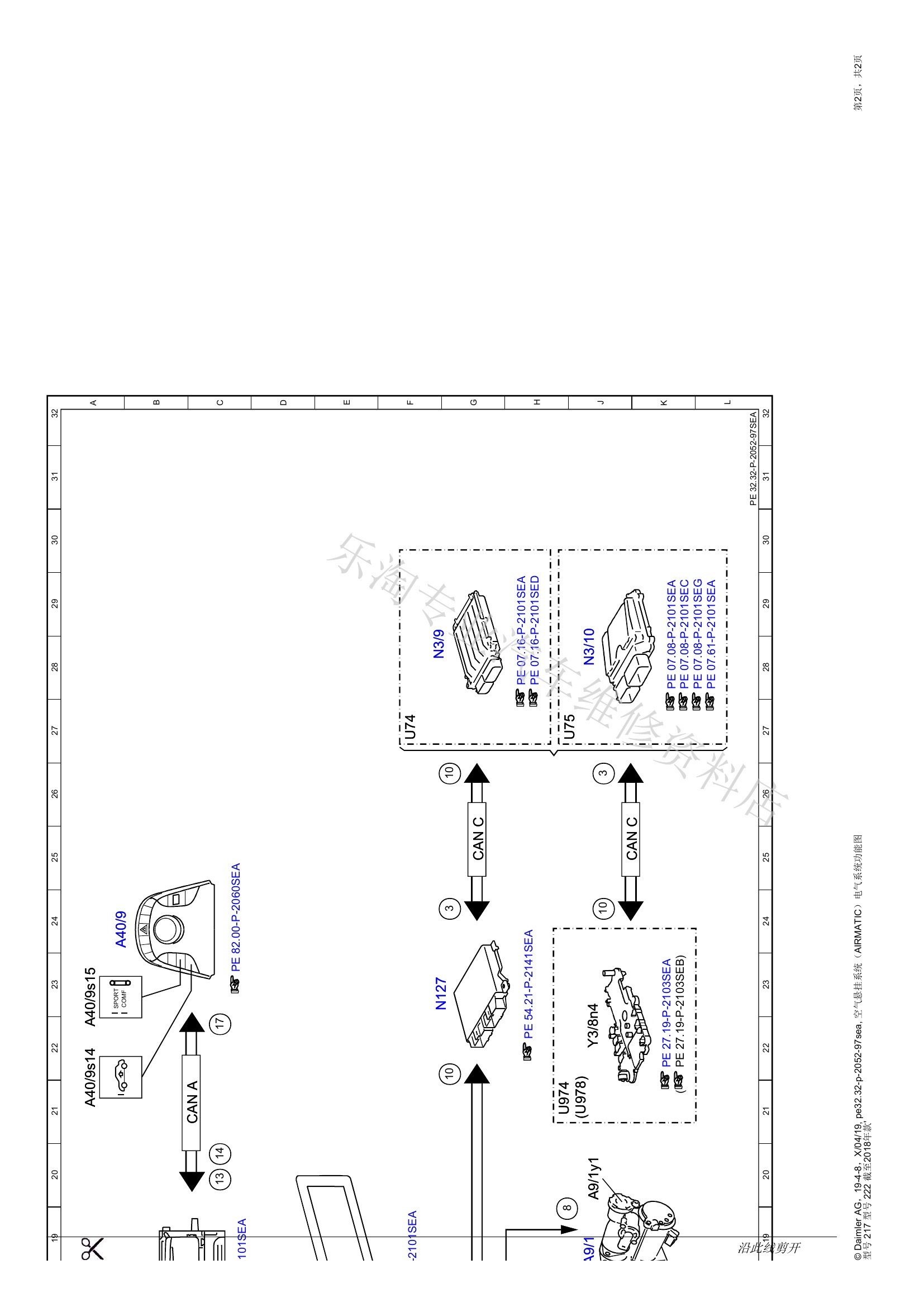

空气悬挂由压缩机、阀单元、储气罐、空气弹簧和车身高度传感器组成。电气控制图可用于追踪压缩机继电器、阀线圈、传感器供电及控制单元之间的连接。

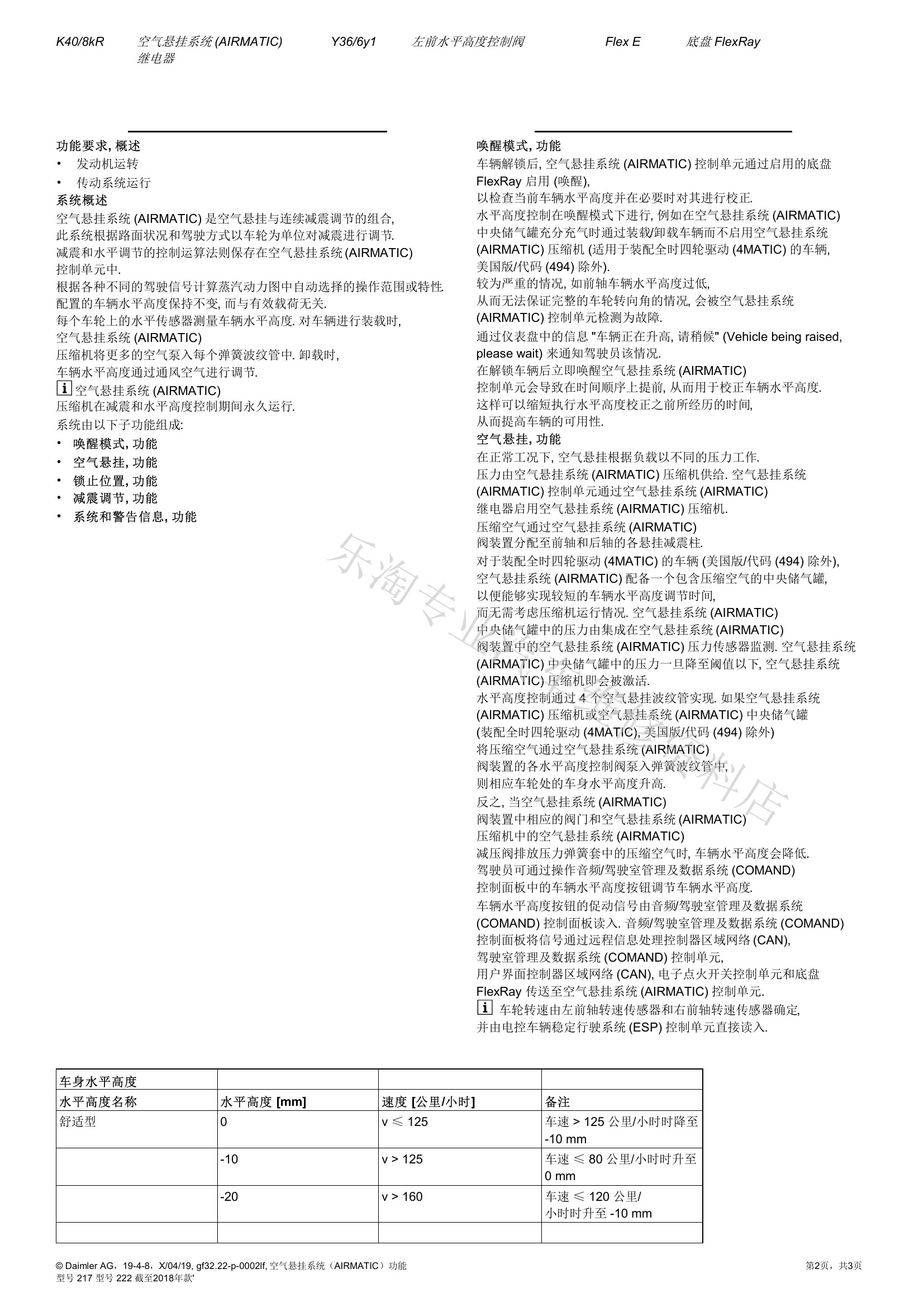

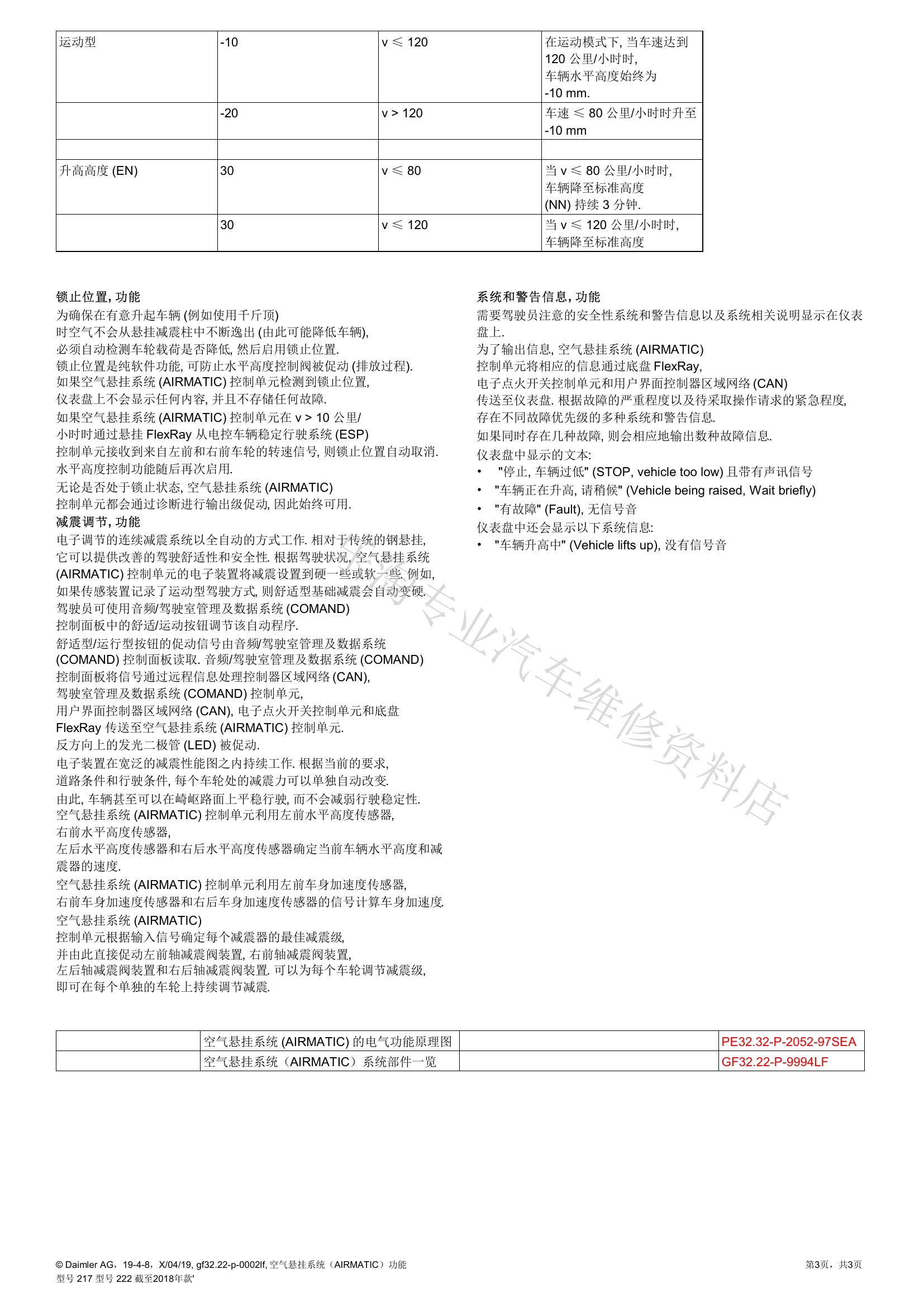

三、车身高度与水平调节

控制单元比较各高度传感器实际值和目标值，按需要给空气弹簧充气或排气。车门、发动机状态、车速、举升模式和热保护等条件会影响是否允许调节。

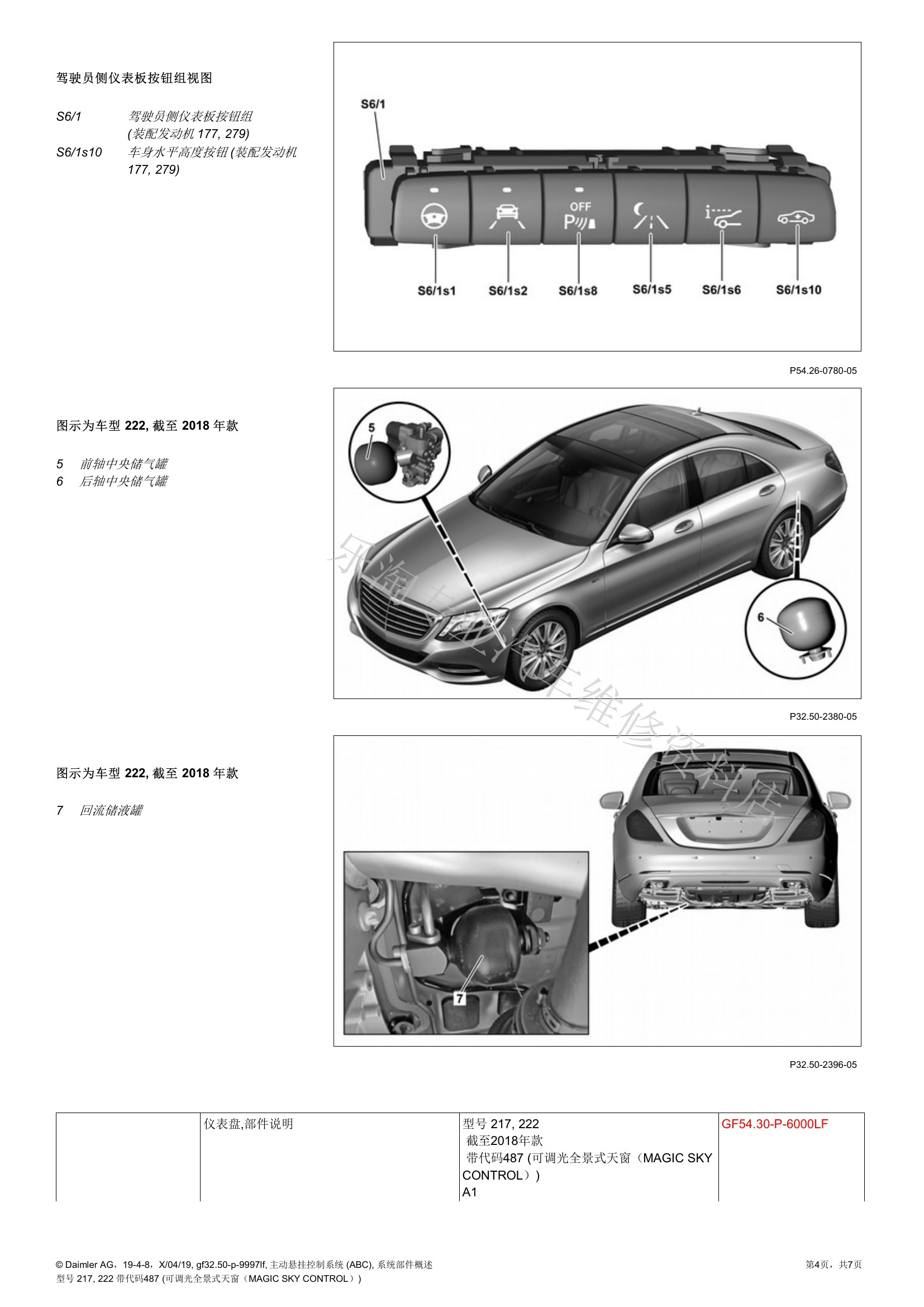

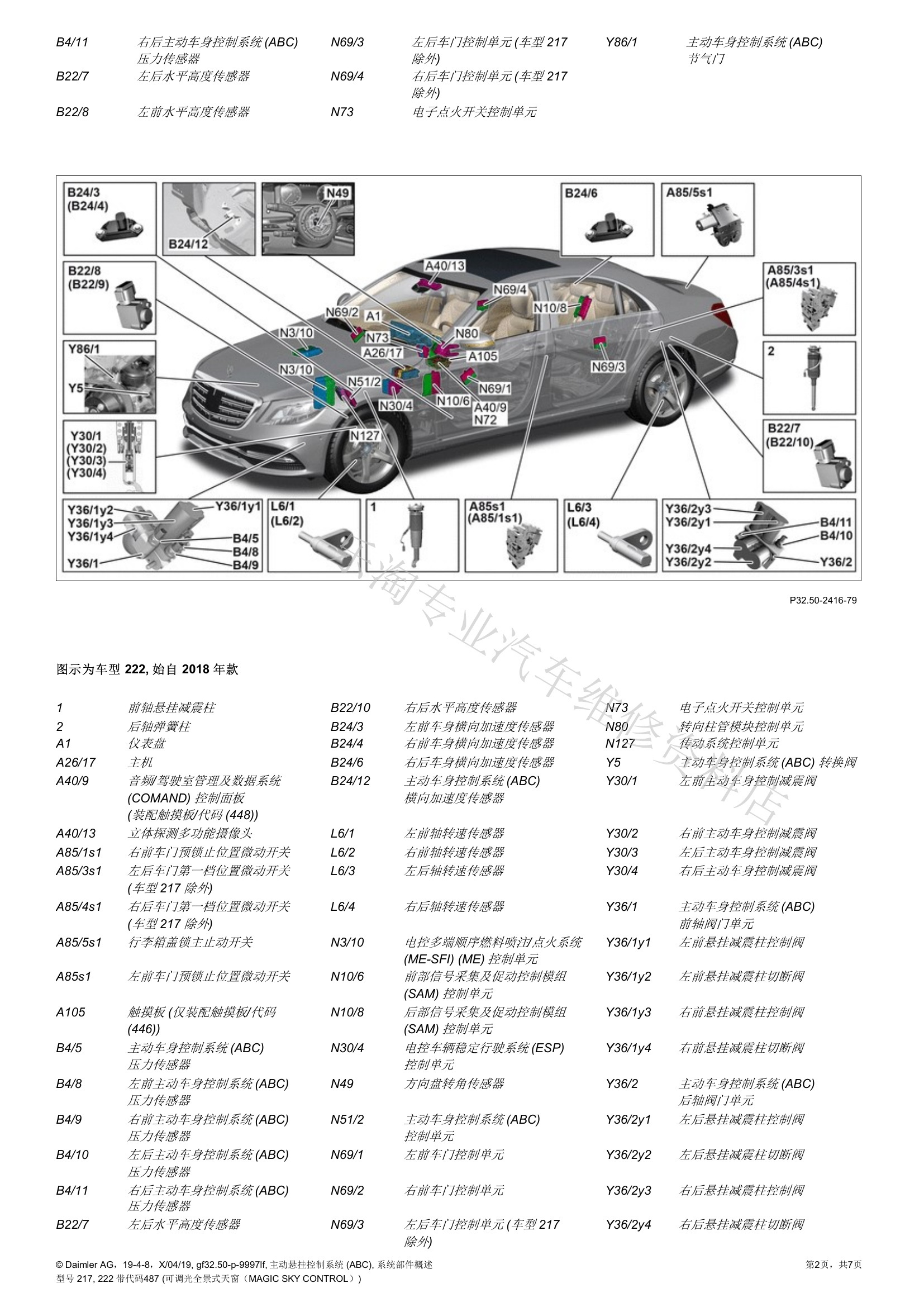

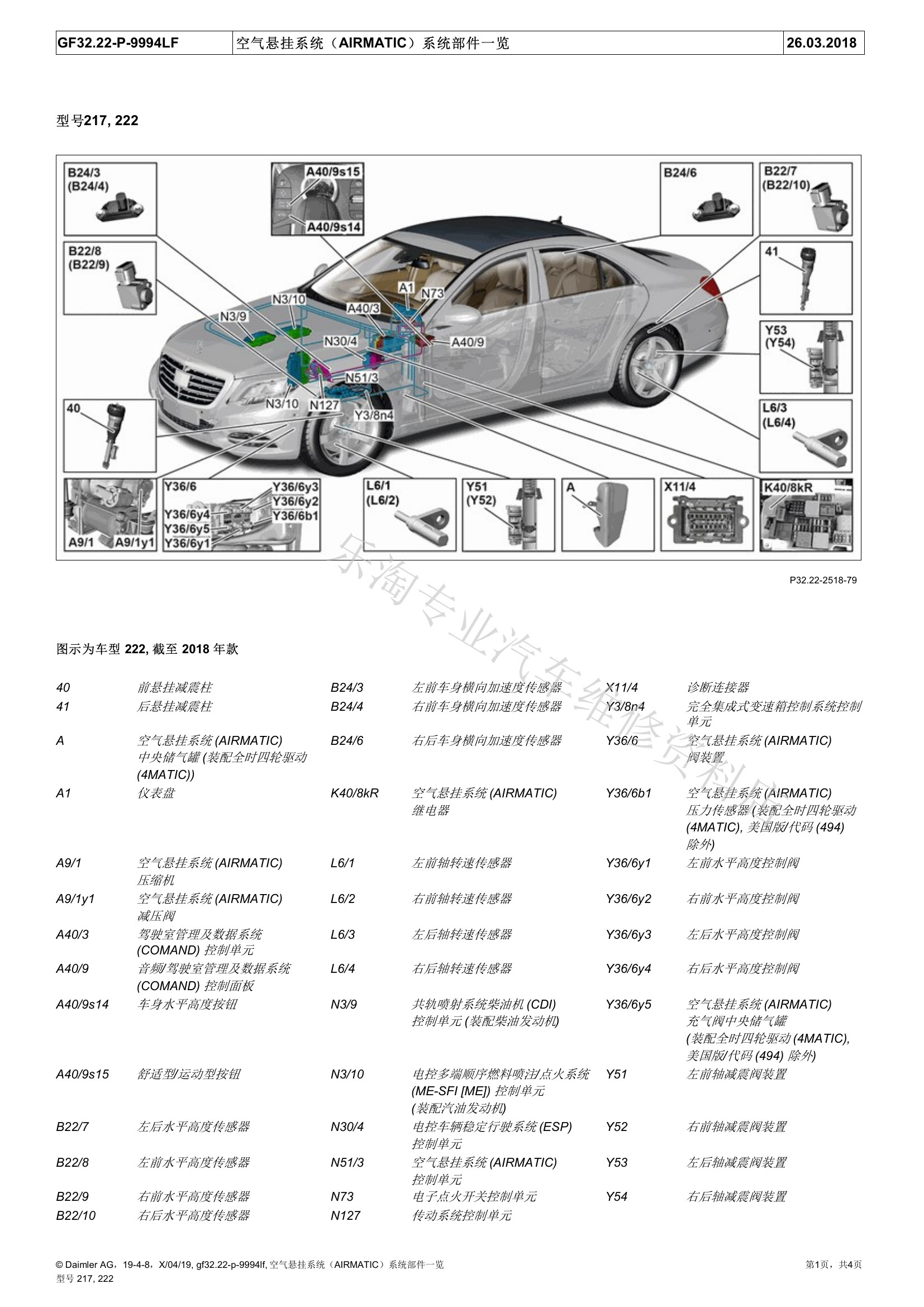

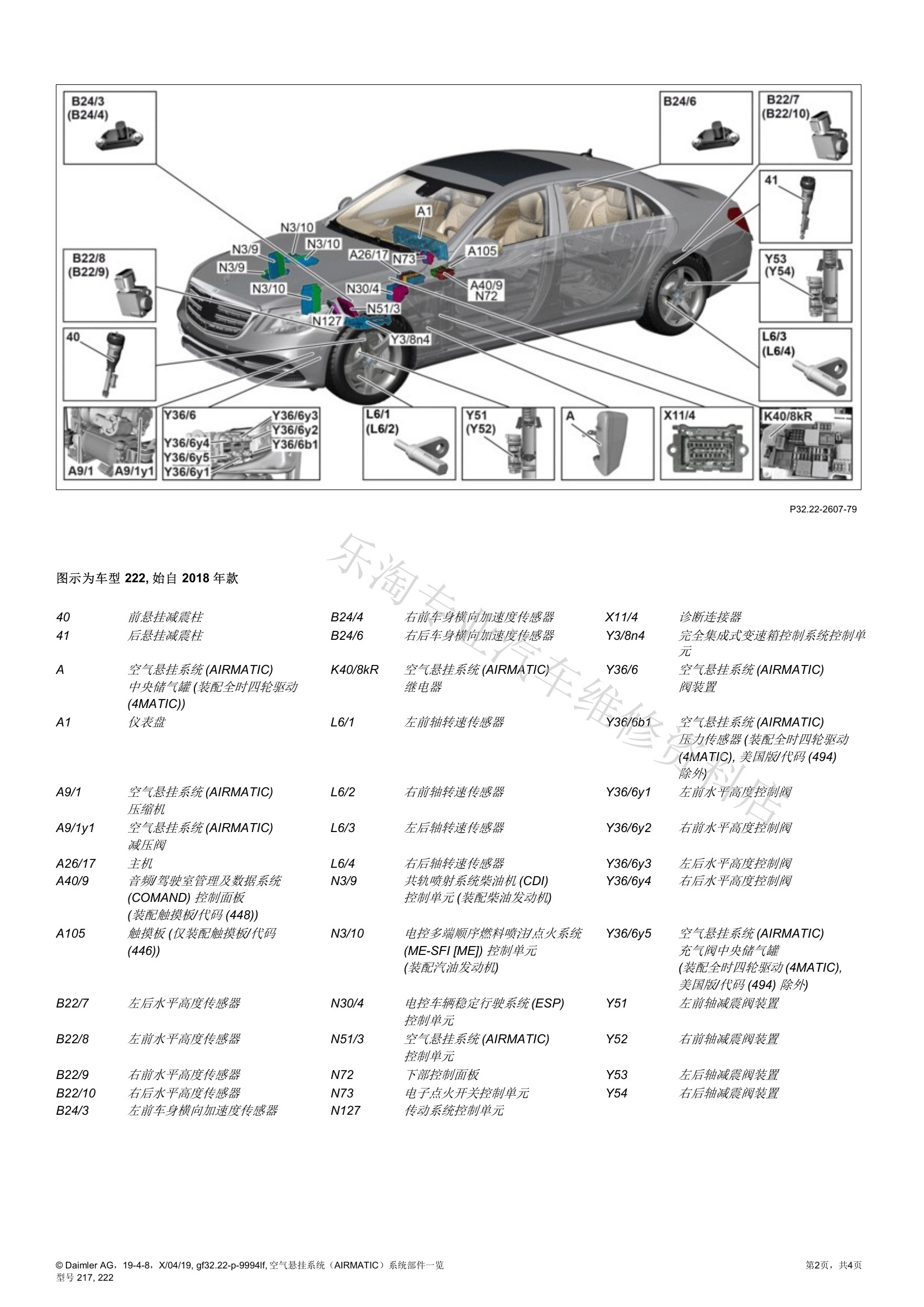

四、空气悬挂部件位置

压缩机、阀单元、储气罐、前后空气弹簧及高度传感器分布在不同车身区域。泄漏诊断应从实际下降位置和保压时间入手，再按气路隔离。

五、空气悬挂与ABC不能套用同一诊断逻辑

空气系统常见问题包括泄漏、压缩机效率下降、继电器和温度保护；ABC更关注液压压力、油液、蓄压器、阀体和减振支柱。仪表上的车身过低提示只是结果，不等于压缩机或泵一定损坏。

六、维修检查要点

• 记录四轮高度、系统压力、压缩机运行时间和温度状态。
• 检查车身高度传感器连杆是否弯曲、脱落或安装方向错误。
• 查漏时区分空气弹簧、管路、阀单元和储气罐，避免盲目更换压缩机。
• 涉及ABC液压系统时保持清洁，并使用规定油液和泄压流程。
• 底盘部件更换、四轮定位或高度传感器拆装后执行相应标定。
