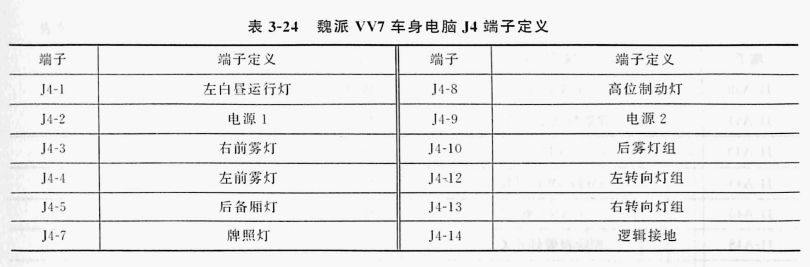

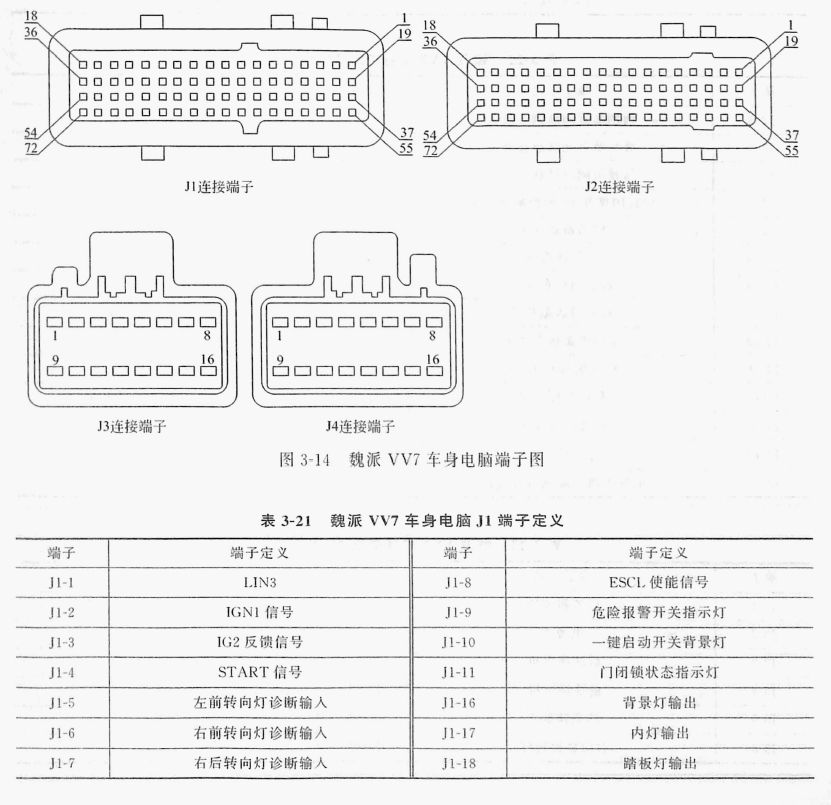

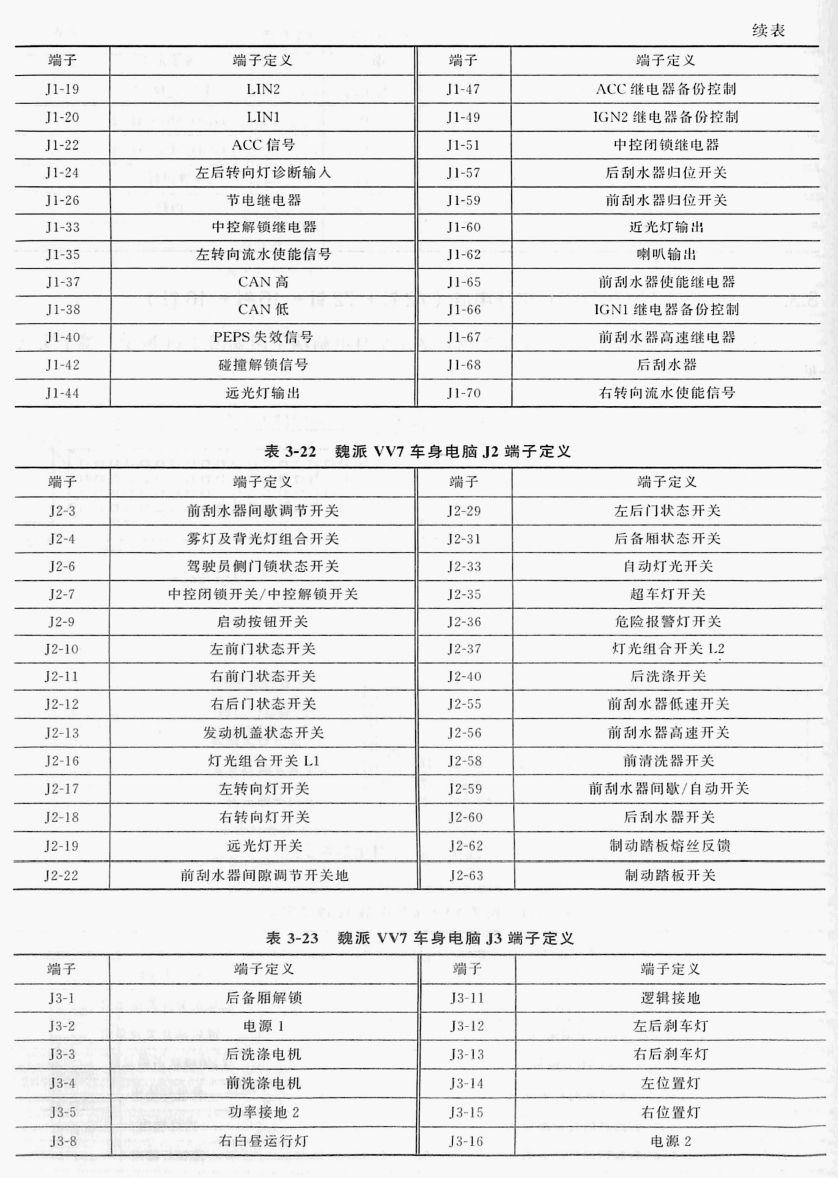

以长城魏派2017年款VV7车型为例，该车车身电脑端子图如图3-14所示，端子定义见表3-21~表 3-24。
吉利1.4TJLB-4G14T 发动机(64针+ 48针)
以吉利 2017 年款帝豪 GL 车型为例，该发动机采用联合电子控制系统，电脑端子图如图1-4 所示，端子定义见表 1-5、表1-6。
发动机 276.8汽油直接喷注系统控制单元的电路图(表 1)
发动机 276.8 属于型号166 始自2016年款 控制单元 N3/10, 车辆连接器, 发动机侧, 表 1 发动机 276.8 属于型号292 控制单元 N3/10,
荣威 ERX5 PHEV
高压电池包低压连接端子(18针)高压电池低压连接端子如图4-33、图4-34所示，端子定义见表 4-58、表 4-59。
吉利1.5LJL4G15D 发动机(73针+ 73针)
以吉利2009 年款帝豪 EC7 车型为例，4G15D 发动机采用德尔福 MT80 控制系统，发动机电脑端子图如图1-6 所示，端子定义见表1-9、表1-10。
长安 1.6L JL478QEE发动机(81针)
以长安2012年款CS35车型为例，JL478QEE发动机电脑端子图如图2-3所示，端子定义见表 2-3
2015–2017奥迪Q7 电路图资料
3.0升汽油发动机CREC 8档自动变速箱0D5 LED大灯 MMI带导航系统 MMI带收音机 安全气囊美国版 安全气囊系统 安装位置：保险丝 安装位置：车后控制器 安装位置：继电器 安装位置：接地点 安装位置：连接部位 安装位置：前部控制器 安装位置：中部控制器 保险丝配置 便...
