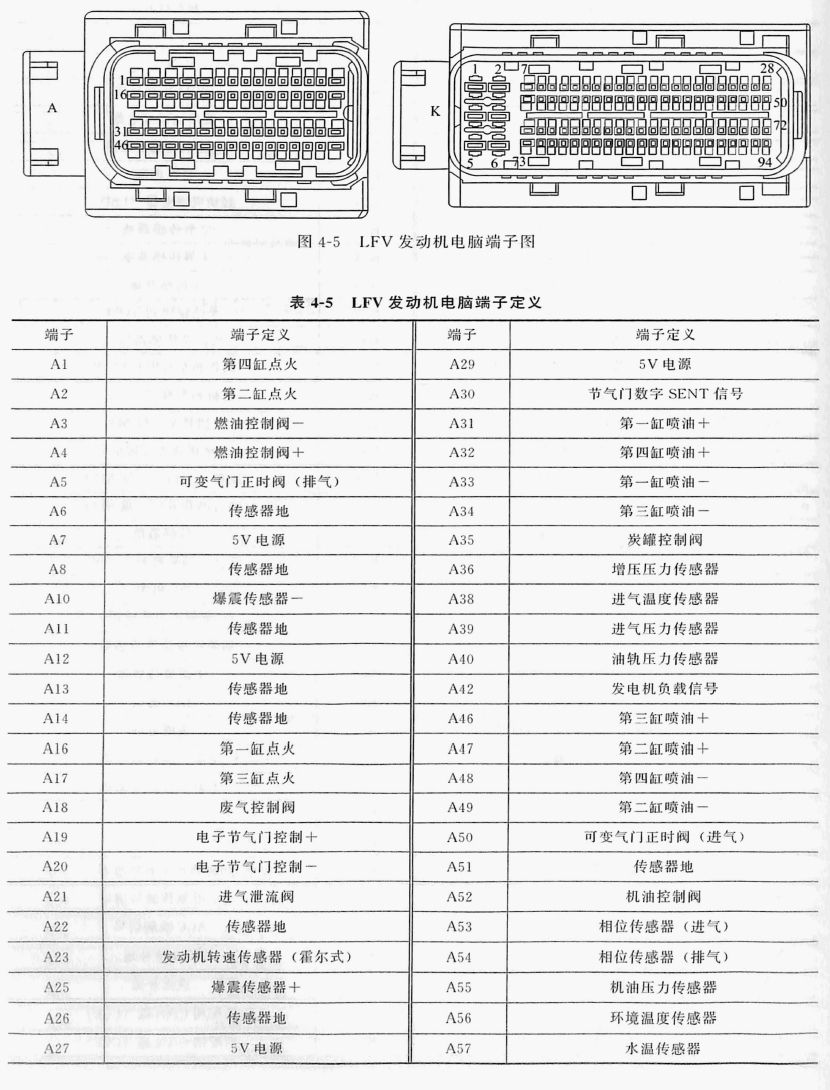

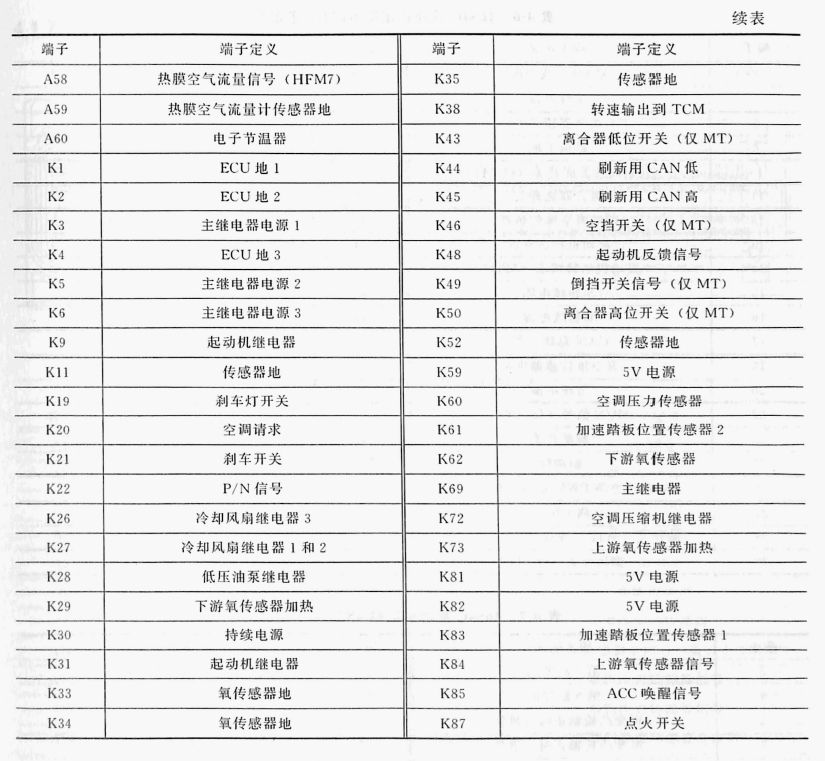

以上汽荣威 2018 年款 R350 车型为例，发动机电脑端子如图 4-5 所示，端子定义见表 4-5。
帝豪 GS车身电脑(52针+ 24针+ 18针+ 16针+ 18针+ 25针)
以吉利 2016 年款帝豪 GS 车型为例，该车车身电脑端子图如图 1-20 所示，端子定义见表1-35一表1-40。
广汽 1.3T 4A13M1发动机(64针+ 48 针)
以广汽传祺2016年款GS4车型为例，发动机电脑端子图如图5-1所示，端子定义见表5-1、表 5-2。
上汽2.0T 20L4E发动机(60针+ 94针)
以上汽荣威 2018年款R350车型为例，发动机电脑端子如图4-7所示，端子定义见表4-8。
上汽 DCT250 七速千式双离合变速器(18针+18针+ 28针)
以上汽荣威2017年款起荣威360车型为例，该变速器电脑端子图如图4-13所示，端子定义见表4-19~表4-21。
长安 CS95 多媒体电脑(8针+8针+20针+28 针)
以长安2017年款CS95车型为例，多体电脑端子图如图2-15所示，端子定义见表2-15、表 2-16。
长城C30EV车型
(1)高压电池控制器(29针)高压电池控制器端子如图3-23所示，端子定义见表3-35.
