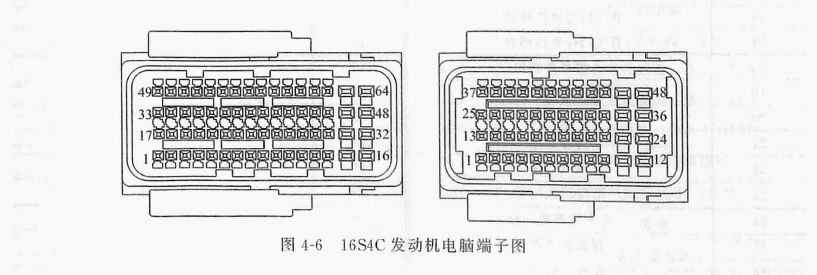

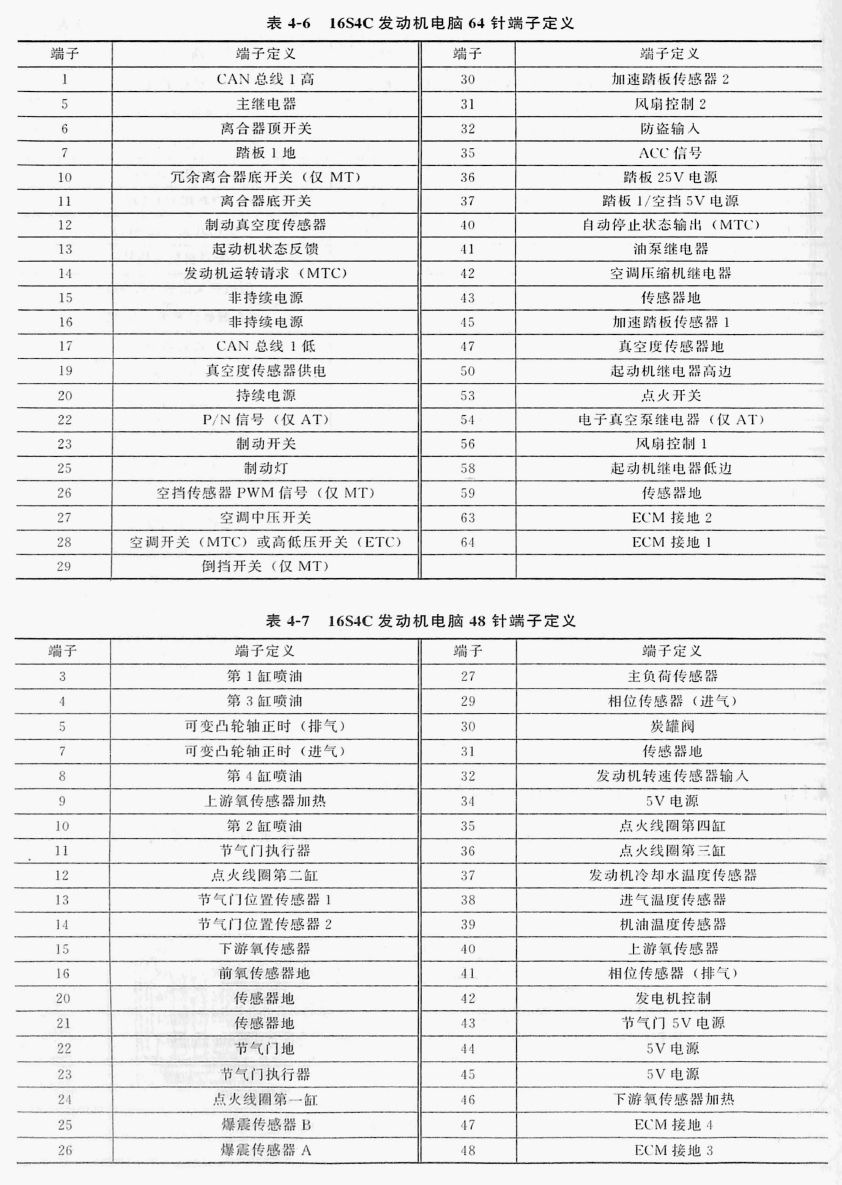

以上汽荣威2017年款RX3车型为例，发动机电脑端子如图4-6所示，端子定义见表4-6、表4-7。
长城哈弗 H1多媒体电脑(8针+8针+20针+5针)
以长城哈弗2016年款H1车型为例，该车多媒体电脑端子图如图3-16所示，端子定义见表3-26、表3-27。
2010–2016进口奥迪A8电路图资料
01-6.3升汽油机CTNA 02-8档自动变速箱0BK 03-CD DVD换碟机 04-LED大灯 05-便捷系统 06-驻车距离报警（不带驻车转向） 07-主动转向 08-事故数据记录仪 (1) ...
宝马N20数字式发动机电子伺控系统 (DME插头示意图)
发动机含有 Bosch 公司的 MEVD17.2 发动机控制装置。DME 控制单元固定在发动机附近的进气系统上。因此可使用进气空气冷却 DME。电控箱已取消。MEVD17.2 有一个FlexRay。D...
长城哈弗H1车身电脑(8针+48针+8针+48针)
以长城哈弗2016年款H1蓝标版为例，该车车身电脑端子图如图3-8所示，端子定义见表 3-11、表 3-12。
2008–2016奥迪A4电路图资料
01-4缸和6缸柴油机风扇控制 02-4缸和6缸汽油机风扇控制600W 03-4缸和6缸汽油机风扇控制 04-4缸和6缸柴油机风扇控制600W 05-6档自动变速箱0B6 06-6缸柴油机风扇控制10...
长安 6AT自动变速器(16针+22针)
以长安2017年款CS95车型为例，变速器电脑端子图如图2-8所示，端子定义见表2-8.
