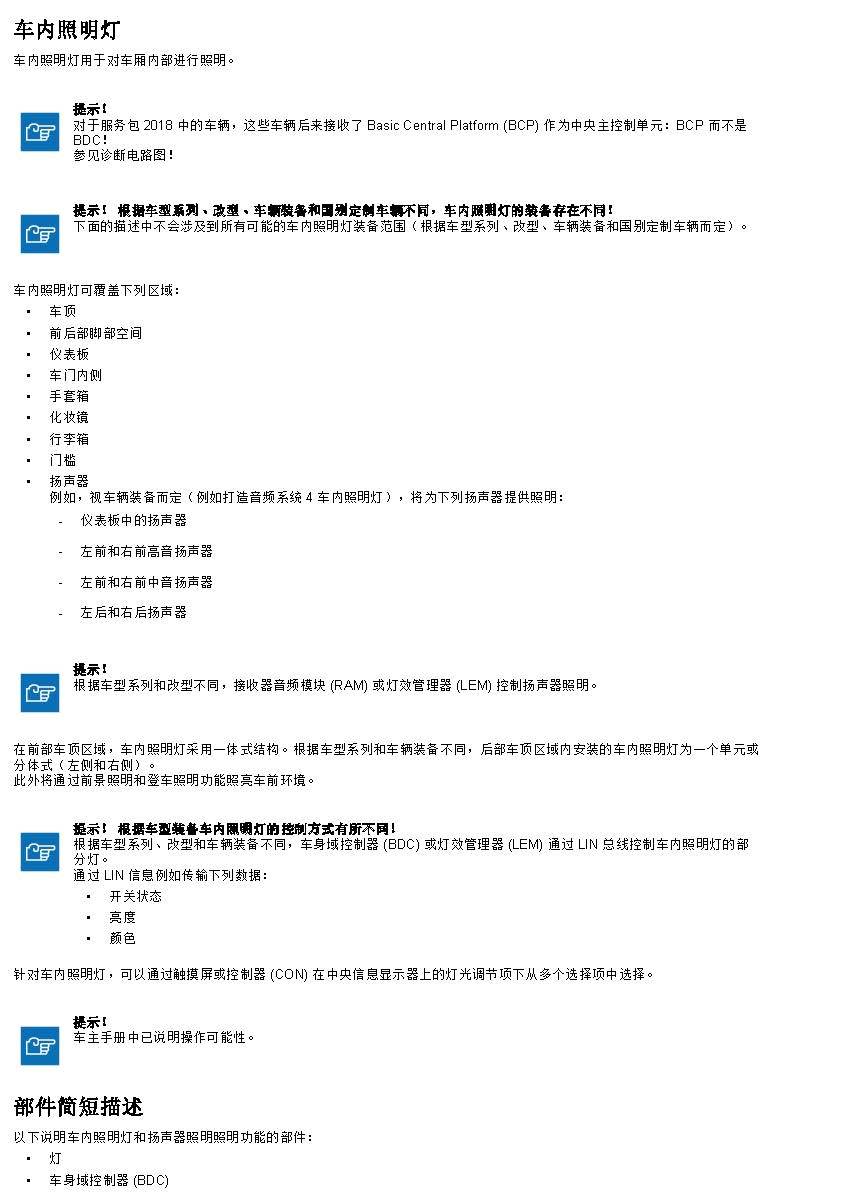

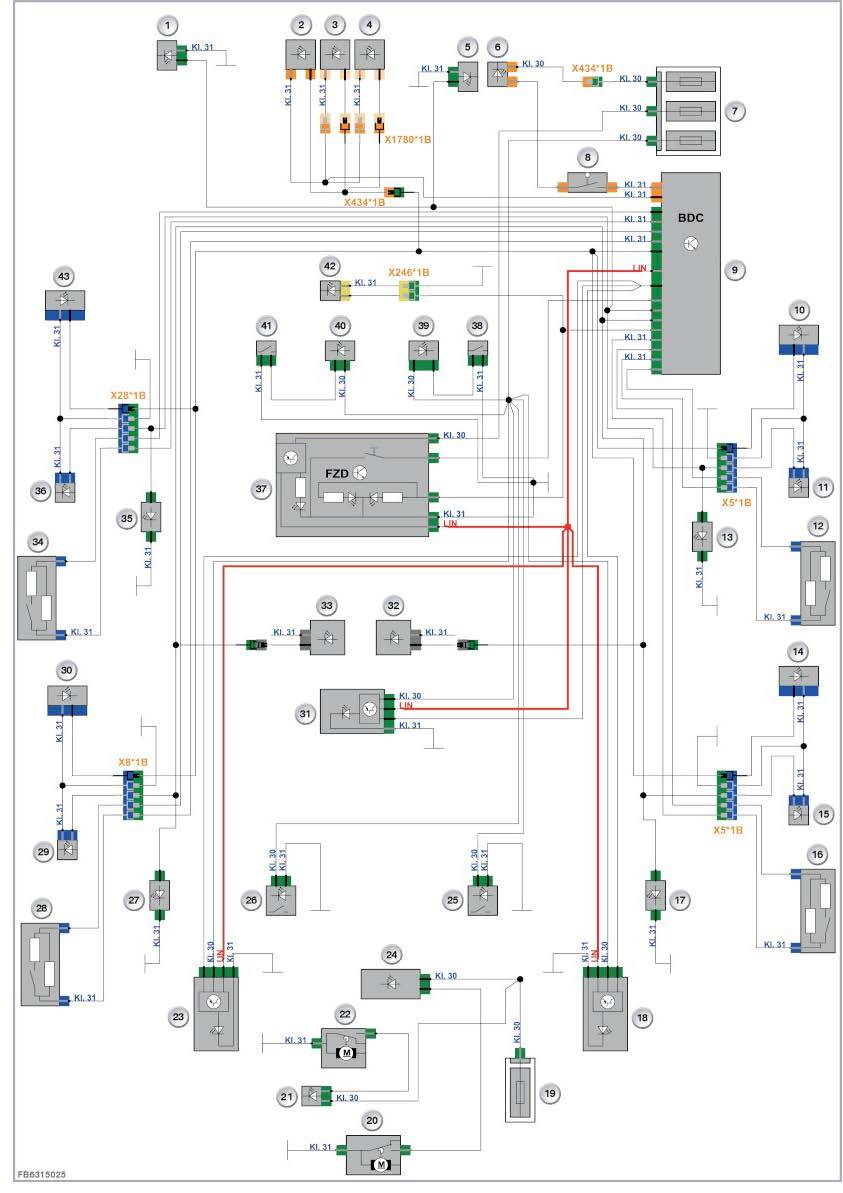

车内照明灯用于对车厢内部进行照明。
提示！
对于服务包 2018 中的车辆，这些车辆后来接收了 Basic Central Platform (BCP) 作为中央主控制单元：BCP 而不是 BDC！
参见诊断电路图！
提示！ 根据车型系列、改型、车辆装备和国别定制车辆不同，车内照明灯的装备存在不同！
下面的描述中不会涉及到所有可能的车内照明灯装备范围（根据车型系列、改型、车辆装备和国别定制车辆而定）。
