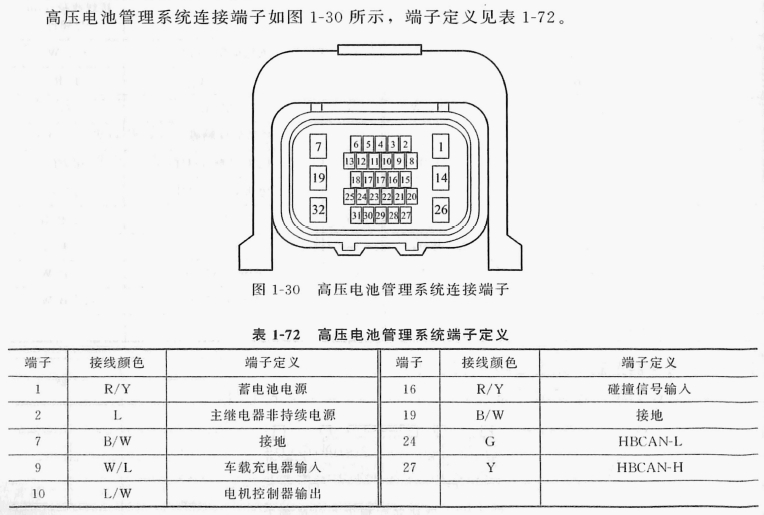

高压电池管理系统连接端子(32针)

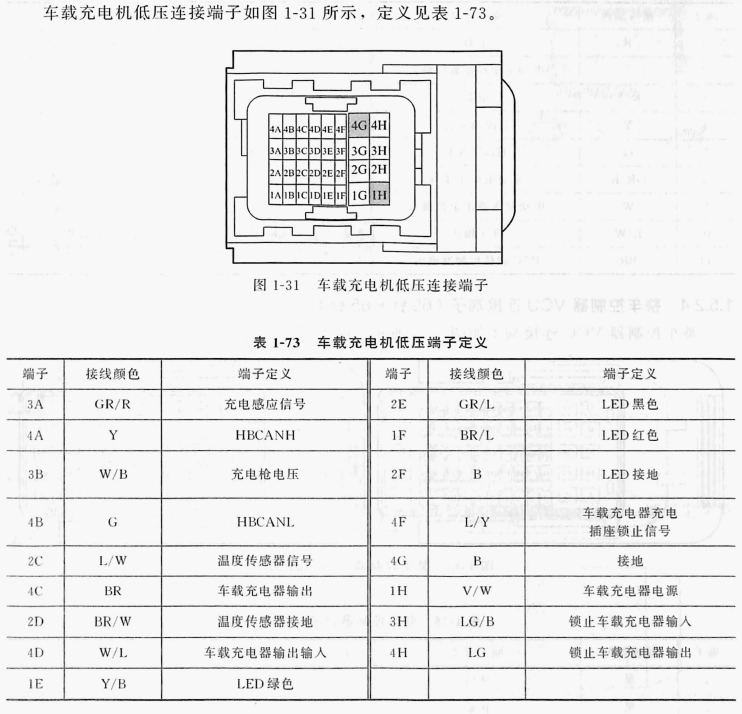

车载充电机低压连接端子(32针)
驱动电机控制器低压连接端子(20针)

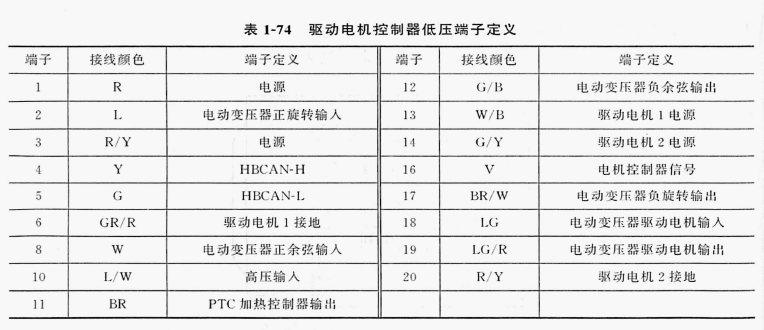

驱动电机控制器低压连接端子如图1-32所示，定义见表1-74。
整车控制器 VCU 连接端子(65 针+ 65针)

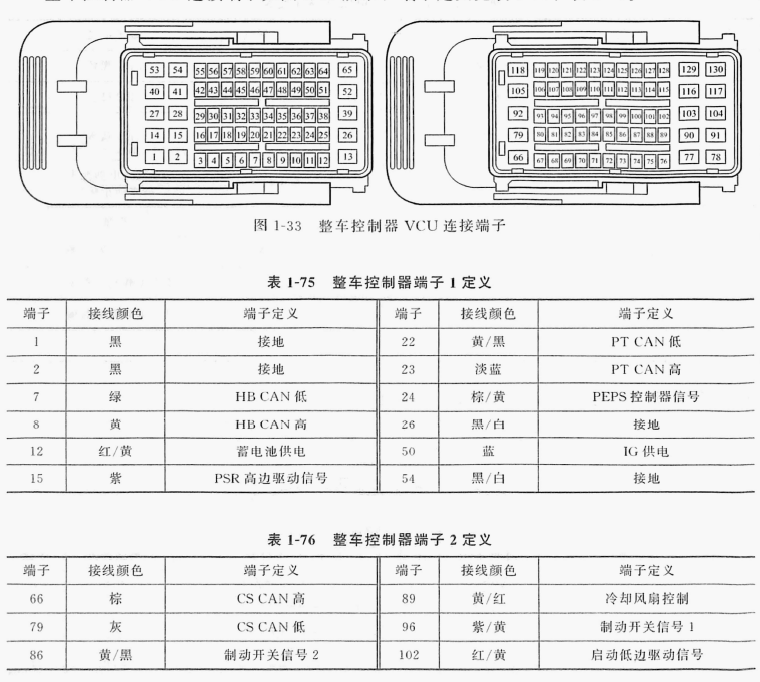

整车控制器 VCU 连接端子如图 1-33 所示，端子定义见表 1-75、表 1-76。
吉利 1.8T JLE-4G18TD 发动机(60针+ 94针)
以吉利 2014 年款博瑞车型为例，4G18TD 发动机电脑端子图如图 1-10 所示，端子定义见表 1-17、表 1-18。
吉利1.4TJLB-4G14T 发动机(64针+ 48针)
以吉利 2017 年款帝豪 GL 车型为例，该发动机采用联合电子控制系统，电脑端子图如图1-4 所示，端子定义见表 1-5、表1-6。
