2024+ 特斯拉 Model 3 SOP8 左前门电路图：门锁、车窗、后视镜与门灯查询

左前门电路不能把开关输入、半桥驱动和公共回路混为一条线路。本篇把原厂左前门整页图拆成六幅局部电路关系图，分别阅读门灯、窗开关、窗电机、门锁及后视镜。这样可以沿连接器和端子追线，而不是只看功能名称就更换总成。

版本边界：本次核对的是Tesla电气参考prog-233、Model 3 SOP8、发布标记05/2023，交互网址参数page=15，打印图纸标号16 of 57。网页参数与纸面页号相差一页，不是另一套线路。原文章标题中的“2024+”不能作为适用于所有2024年以后车辆的依据；施工前必须按工厂、生产日期、转向配置和实车线束确认版本，版本不符时不得照搬本页端子。

以下配图是按该原图关系重新整理的教学图，不是连接器端面图。除窗电机图明确标注原厂线号、颜色和截面积外，其余图的线色仅用来区分功能，不代表实际导线颜色。X033A-7表示X033A连接器的7号端子，不是实物第七个可见孔位；测点方向还需另查端面视图、锁扣方向及接线侧/配合侧。

1、先认识控制器、转接器和分支条件

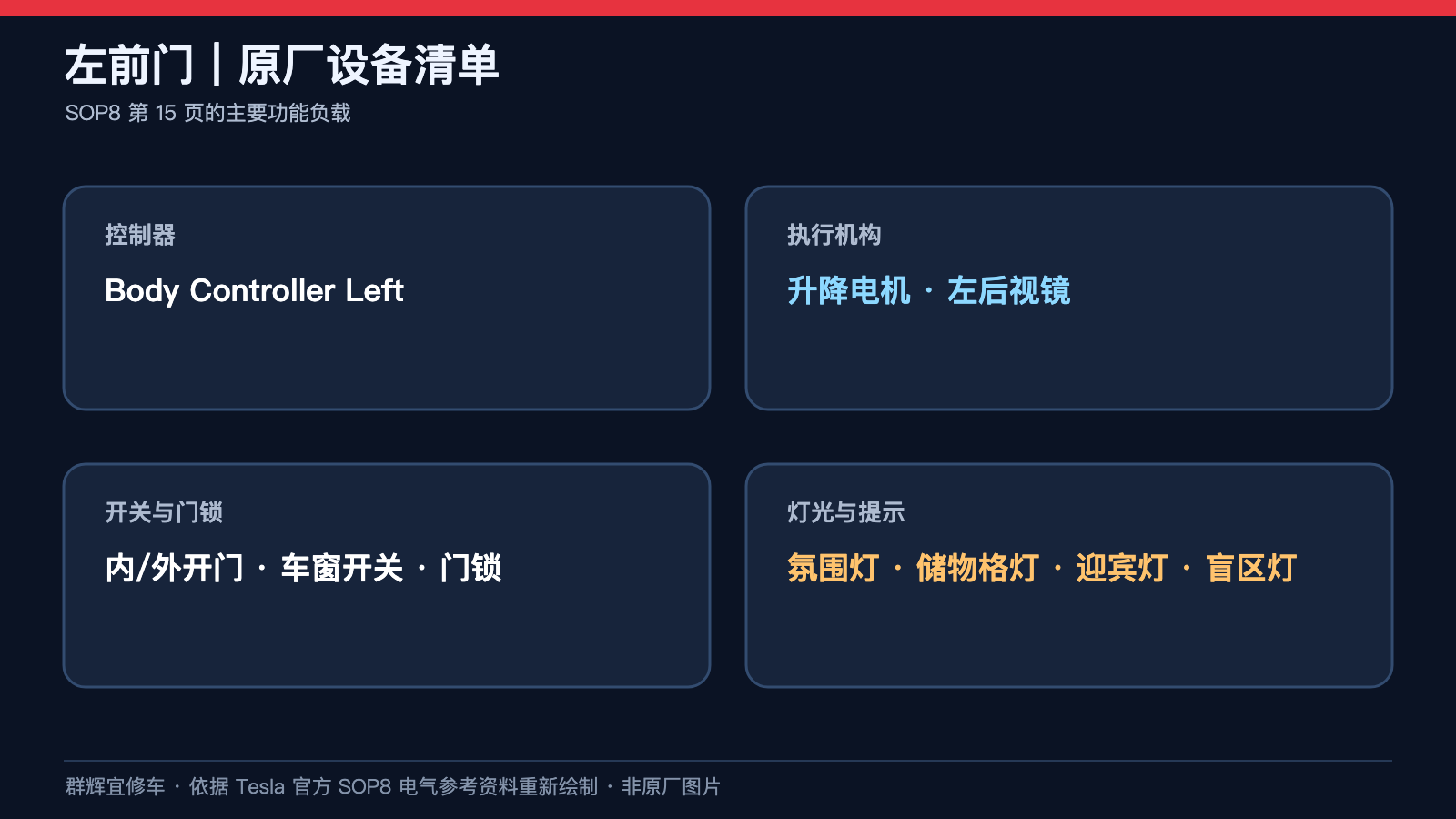

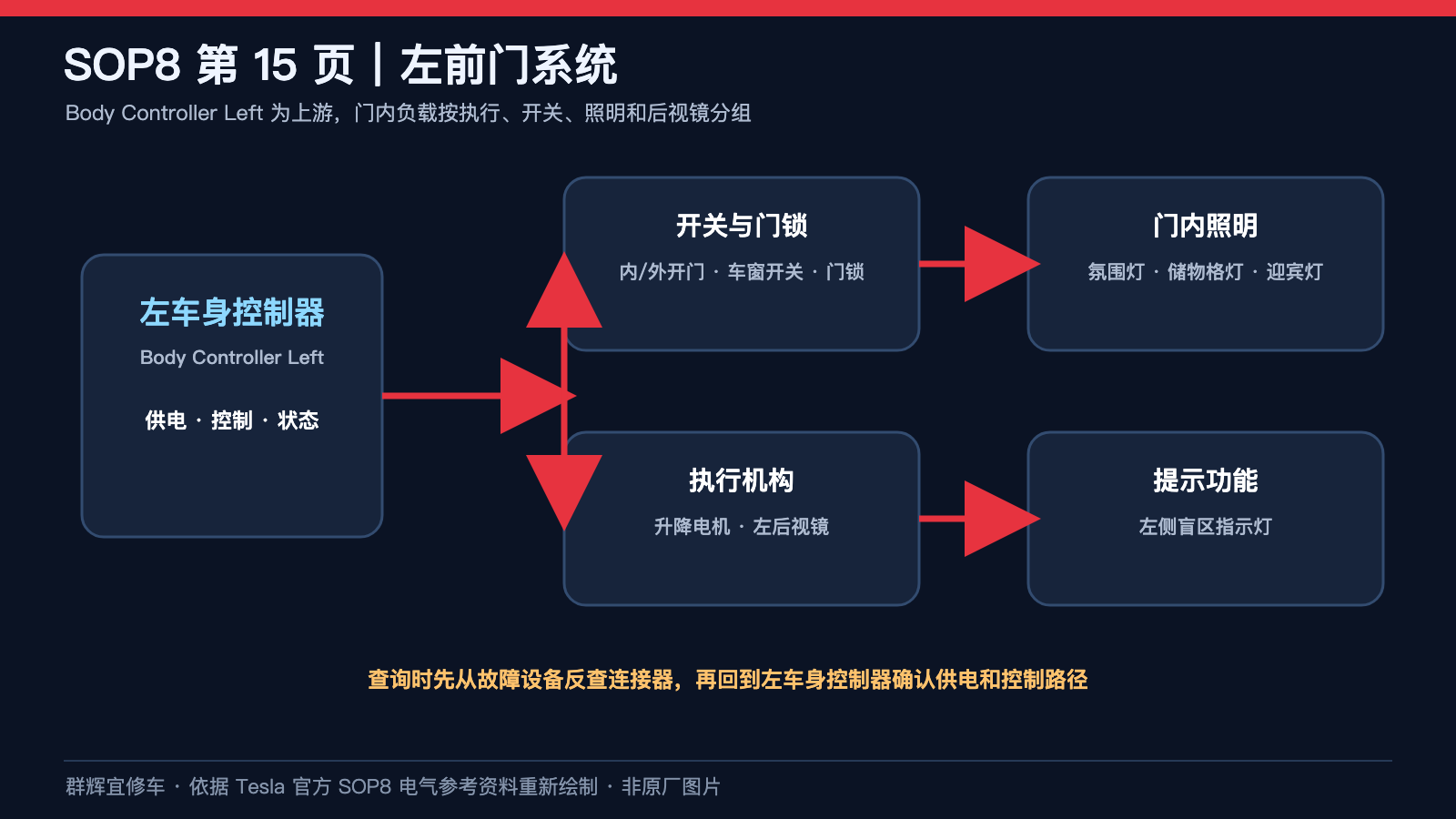

本页左侧为Body Controller Left，相关端子集中在X033A与X033B。门饰板上的多个负载通过X922M/X922F连接器对与控制器相连；窗电机、门锁以及PMIRR后视镜等线路在本页并没有全部经过这个转接器，不能把X922当成左前门所有电路的共同断点。

原图同时保留LHST、DRV、PASS、PMIRR等条件标识。本篇不把它们展开成未经核实的整车适配范围。尤其DRV窗开关X365与PASS窗开关X369，应按原图条件选用相应支路，不能因两种开关画在同一张纸上就把它们当成实车同时并联。

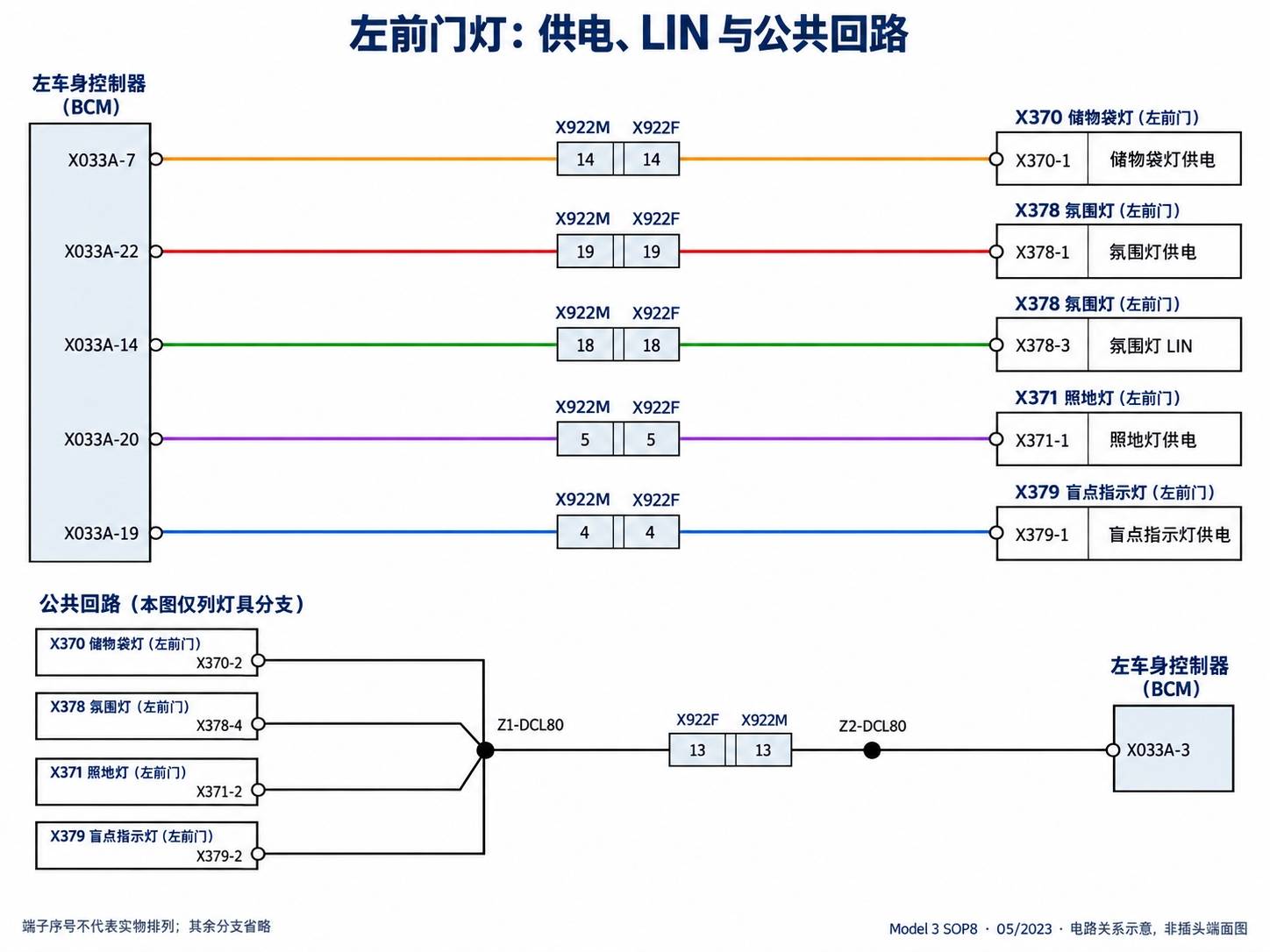

2、门灯：分别追供电、LIN与回路

储物袋灯、氛围灯、照地灯和盲点指示灯在原图是不同支路。供电端的控制器输出不同，经过X922的端子也不同。氛围灯还多一条LIN连接，不能只检查照明供电而忽略通信支路。

这些灯具的回路端分别为X370-2、X378-4、X371-2、X379-2，汇入Z1-DCL80。该节点经X922F-13/X922M-13到Z2-DCL80，再回到X033A-3。Z1、Z2是图上的汇接节点，不是可以任意替代的车身搭铁螺栓；本图只展开灯具分支，不能据此认为公共回路没有其他负载。

3、窗开关：请求信号不是电机电源

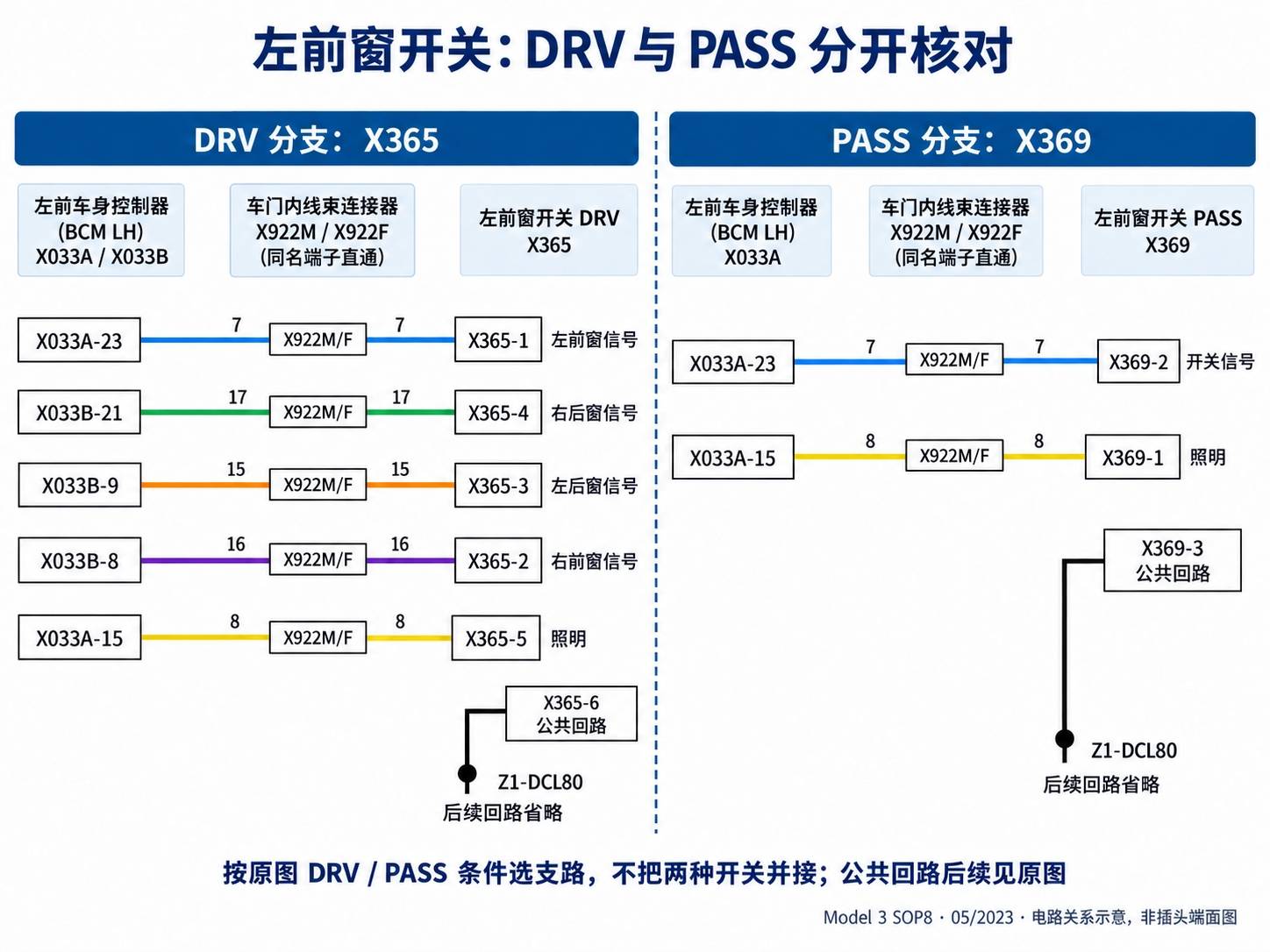

DRV分支X365包含四个窗请求、照明和公共回路。X365-1的左前窗信号通过X922的7号端子到X033A-23；X365-4的右后窗信号经17号到X033B-21；X365-3的左后窗信号经15号到X033B-9；X365-2的右前窗信号经16号到X033B-8。端子顺序不是左前、右前、左后、右后简单连续排列。

X365-5照明经X922的8号端子连接X033A-15，X365-6返回Z1-DCL80。PASS分支使用X369：2号为开关信号，经X922的7号到X033A-23；1号为照明，经8号到X033A-15；3号返回Z1-DCL80。两种分支在局部图中分开展示，是为了保留原图条件而不是增加一套线路。

开关照明正常只能说明该照明支路表现正常，不能直接证明窗请求输入或窗电机驱动正常。窗电机的半桥与霍尔线在下一组单独核对。

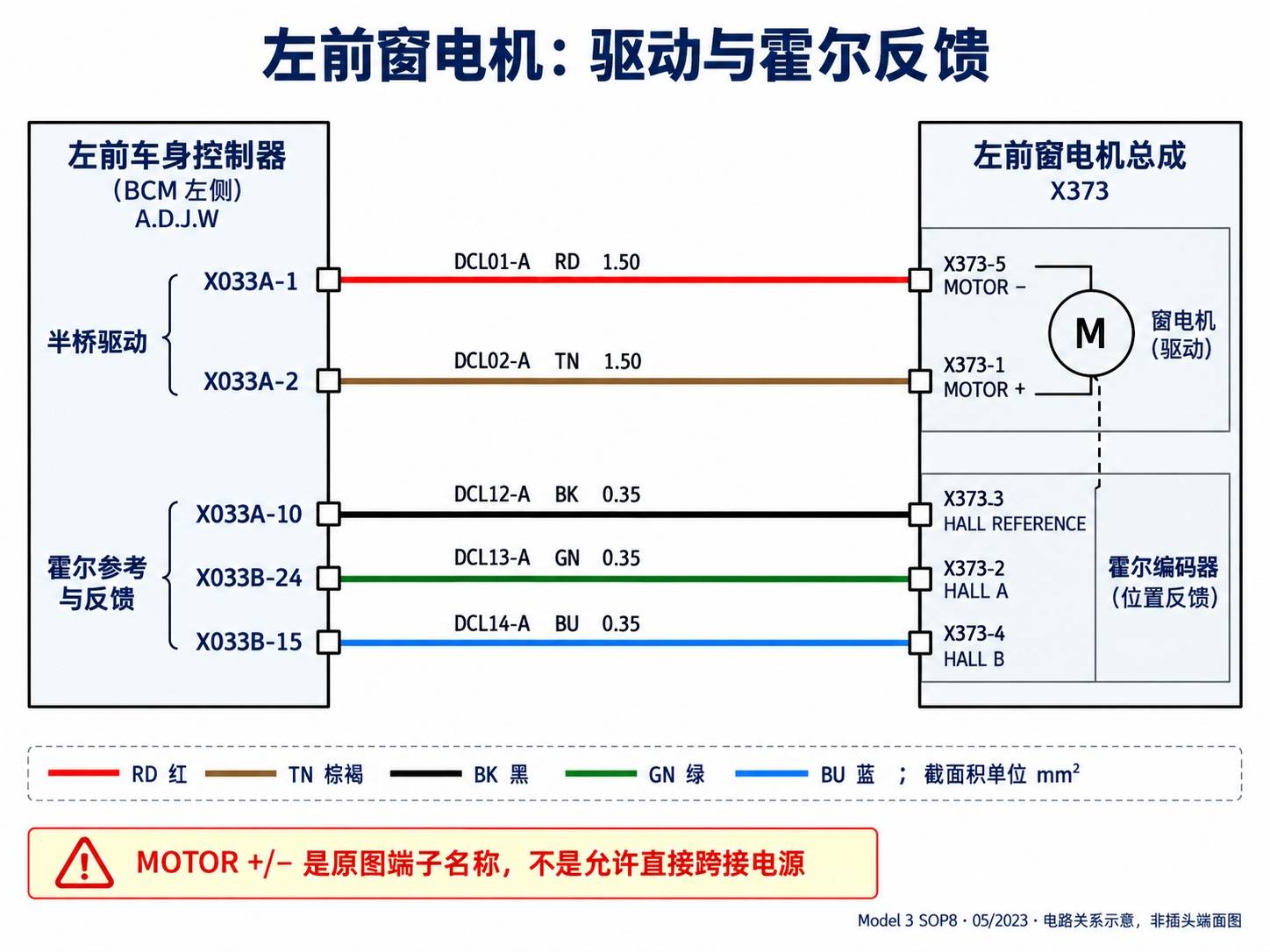

4、窗电机X373：两条驱动与三条反馈线

RD为红，TN为棕褐，BK为黑，GN为绿，BU为蓝。原图给出的MOTOR +/−是端子名称，两端均标为半桥，并不等同于固定电源正极和固定搭铁。不能据此直接跨接电池试转，也不能把霍尔参考线与门灯公共回路互换。

配图中的电机与编码器符号仅帮助区分驱动和反馈，不给出实物内部结构。诊断时应分别记录请求是否出现、电机是否动作以及反馈是否合理，再执行适用原厂测试；本页不是电压波形、阻值或防夹初始化的合格标准。

5、门锁：内外开关和锁体是三个对象

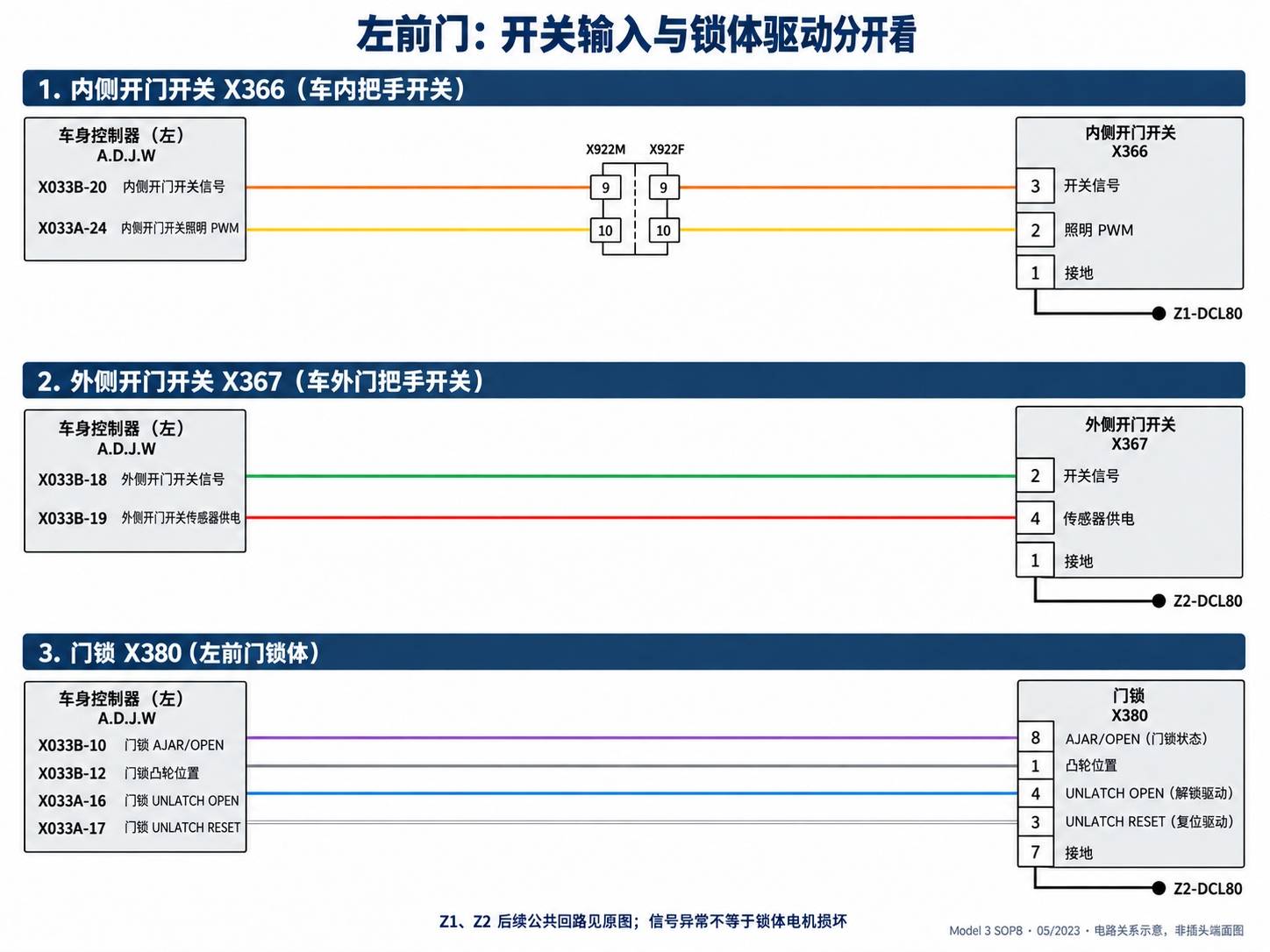

内侧开门开关X366的3号信号，经X922的9号端子连接X033B-20；2号照明PWM经X922的10号连接X033A-24；1号返回Z1-DCL80。外侧开门开关X367则由2号信号连接X033B-18，4号传感器供电连接X033B-19，1号返回Z2-DCL80。不要把内侧开关照明支路当作外侧传感器供电。

锁体X380的8号AJAR/OPEN反馈到X033B-10，1号凸轮位置反馈到X033B-12；4号UNLATCH OPEN连接X033A-16，3号UNLATCH RESET连接X033A-17；7号信号回路返回Z2-DCL80。前两条是状态输入，后两条是半桥驱动，不能因某个状态不变就直接判定驱动电机损坏。

检查顺序应围绕实际症状建立证据：是哪一个开关请求异常、控制器是否识别、锁体状态反馈是否对应，再查相应连接器和线路。图中未标出的端子、测试电压、测试工具和强制动作条件不能自行补全。

6、PMIRR后视镜：公共驱动端不是搭铁

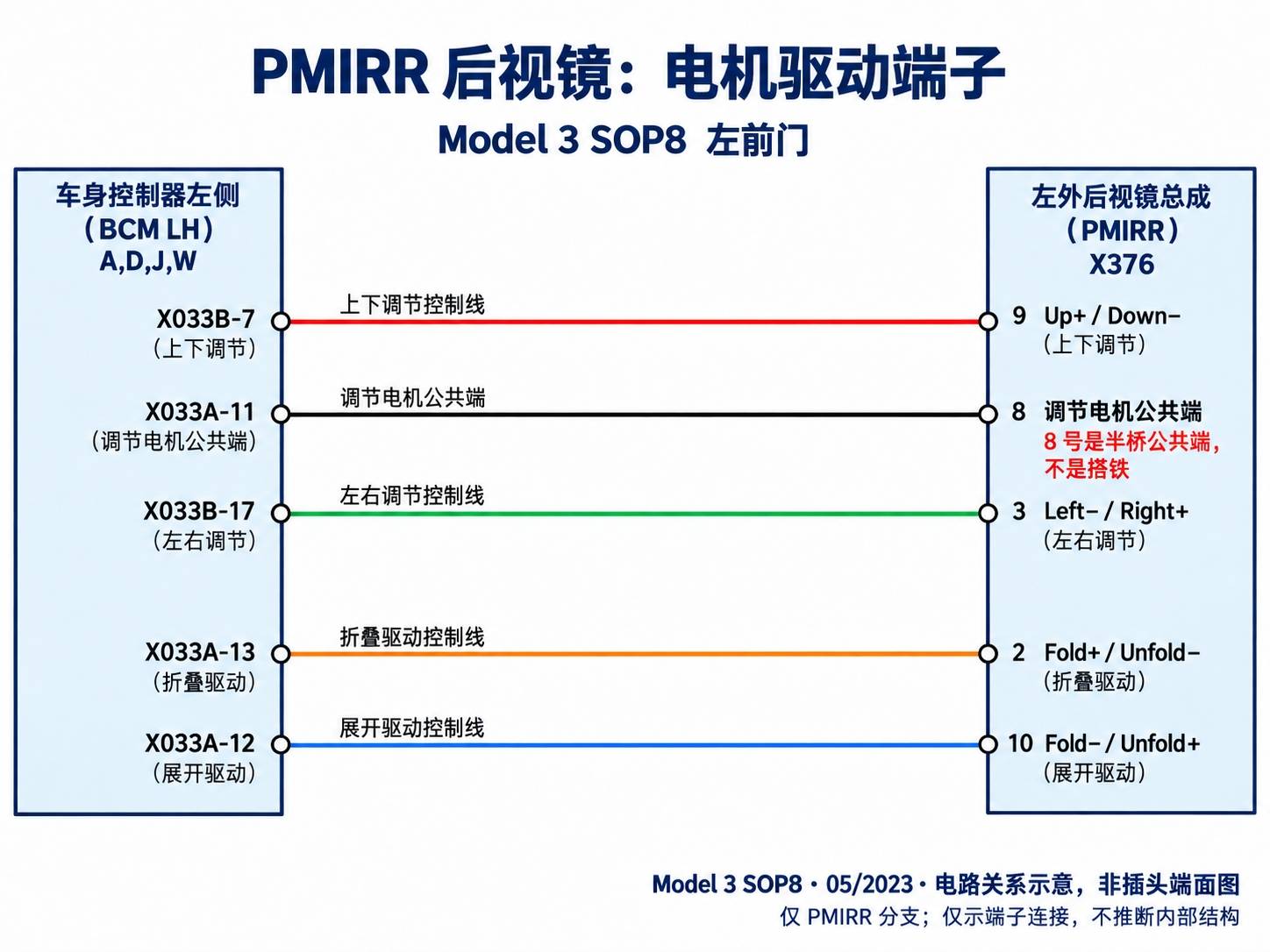

在PMIRR分支中，X376-9连接X033B-7用于上下调节，X376-8连接X033A-11为调节电机公共半桥端，X376-3连接X033B-17用于左右调节。原图对9号标Up+/Down−，对3号标Left−/Right+，这些极性描述用于理解方向，不能替代受控诊断程序。

折叠一组为X033A-13至X376-2，以及X033A-12至X376-10。2号标Fold+/Unfold−，10号标Fold−/Unfold+。8号公共端是半桥驱动公共端，不是搭铁。本图只保持端子之间的连接关系，不推断镜内电机实际绕组或机械布置。

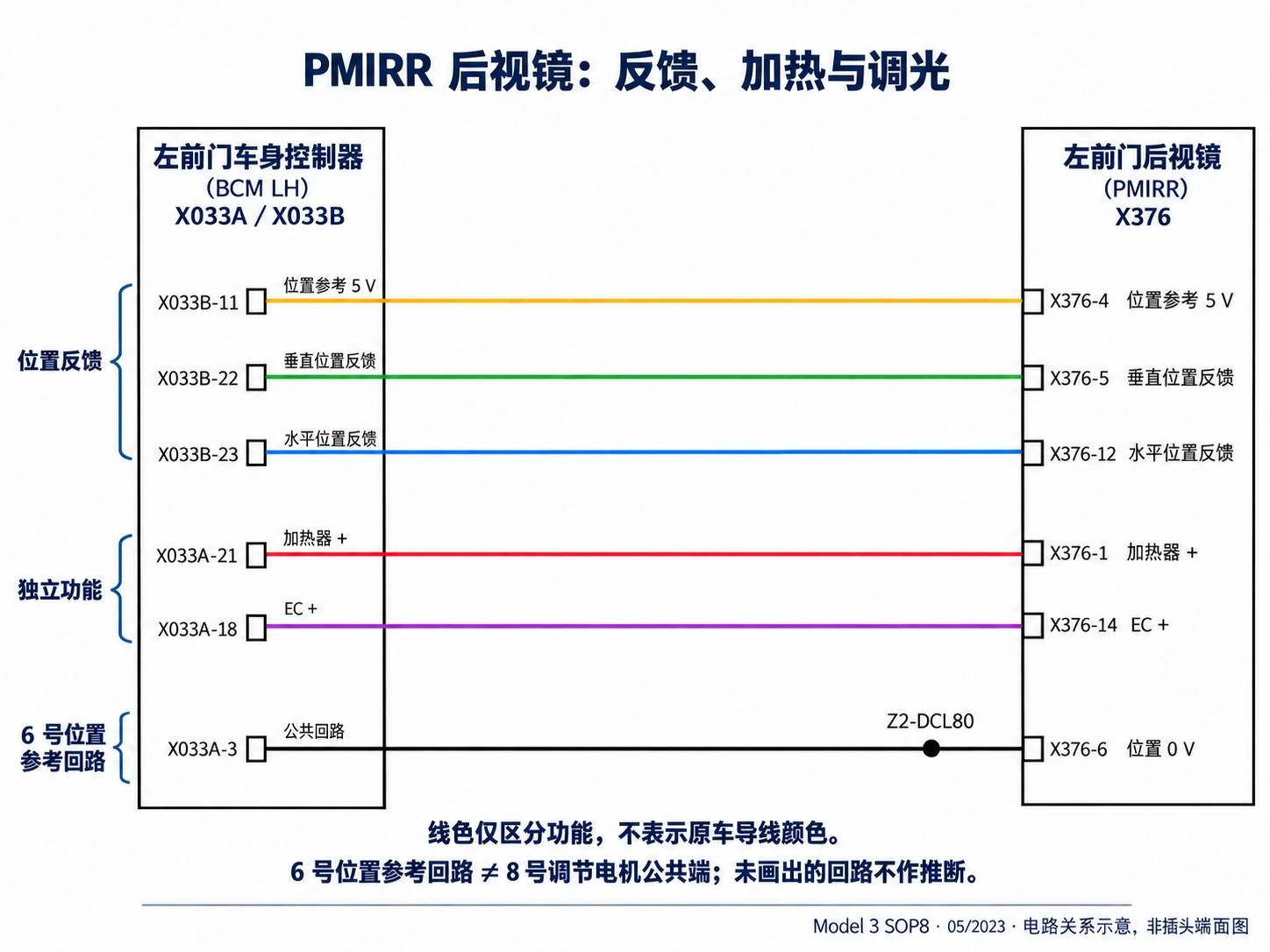

位置反馈另成一组：X033B-11至X376-4为位置参考5 V；X376-5垂直位置模拟反馈接X033B-22；X376-12水平位置模拟反馈接X033B-23；X376-6位置0 V经Z2-DCL80公共回路返回。6号与8号名称都可能使人联想到“公共”，但所属回路不同，不能短接。

加热器正端X376-1接X033A-21，EC调光正端X376-14接X033A-18。原图没有在本局部展开所有内部回流路径，配图也不擅自把加热器或EC回路接到6号端子。调节、位置反馈、加热和调光应按故障功能分别核对。

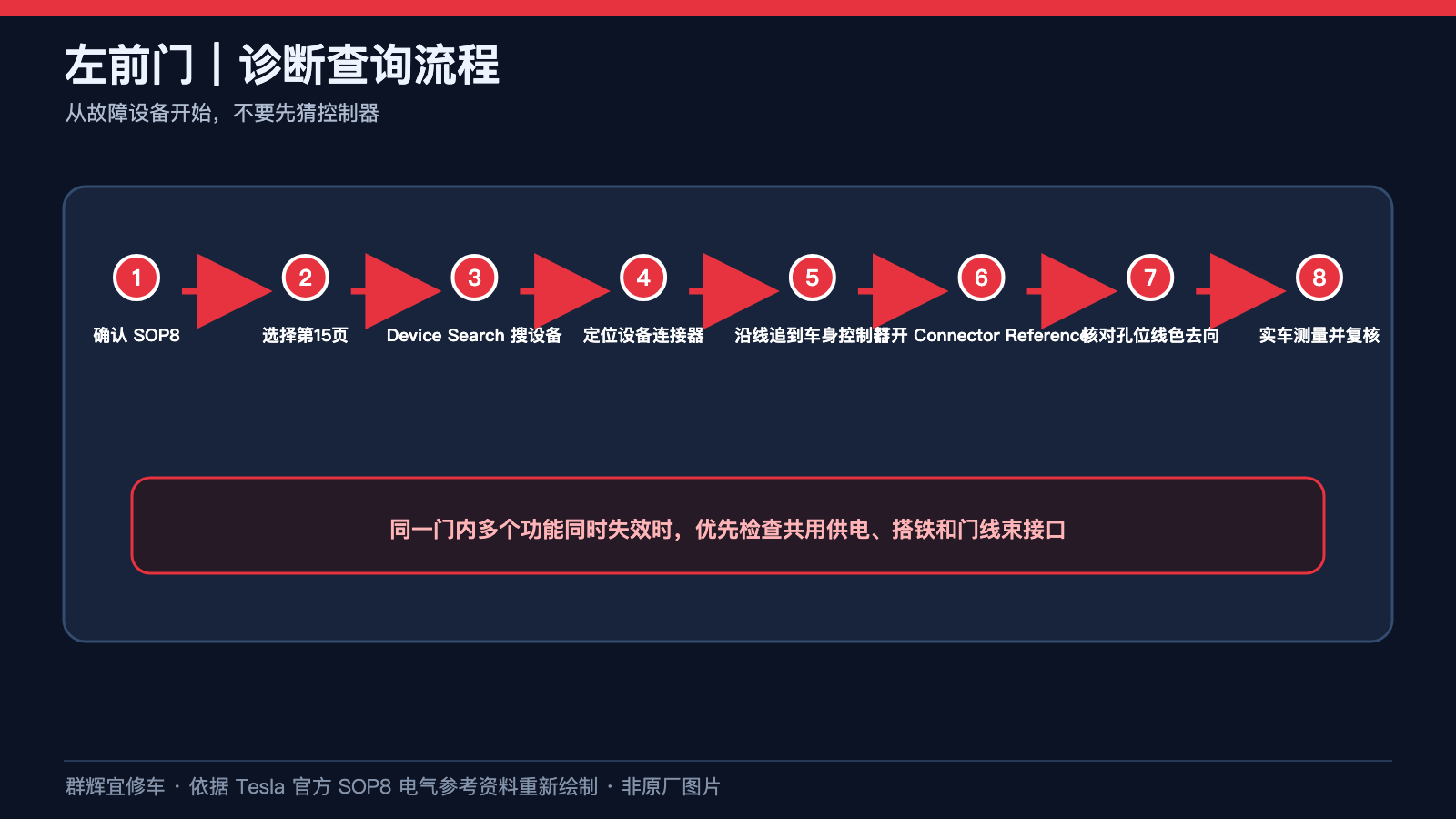

7、把追线结果转成可复核记录

记录车辆配置与图纸版本、原图功能名称、控制器连接器及端子、经过的转接端子、负载端子和公共回路节点。若要记录原车颜色、线径或线束编号，应回到完整原图逐段读，不能把教学图的强调色抄作原车线色。

在拔插、断电、导通或带电测量之前，先取得适用维修流程和正确端面资料，确认工具及车辆状态。不用试灯随意加载LIN、霍尔或模拟信号线，不向未知端子跨接电源，不在有电电路直接测电阻。本篇只提供读图与查询训练，不给出未经核实的维修放行结论。

资料来源

Tesla Model 3 SOP8交互电气参考：Door Front Left；对应原厂左前门打印图，纸面版本05/2023、16 of 57。已核对实际加载的图面及打印图；配图为局部教学重绘，正式施工以匹配车辆的原厂资料为准。
