2024+ 特斯拉 Model 3 SOP8 HV Penthouse：接触器、Pyro、Shunt 与高压检测

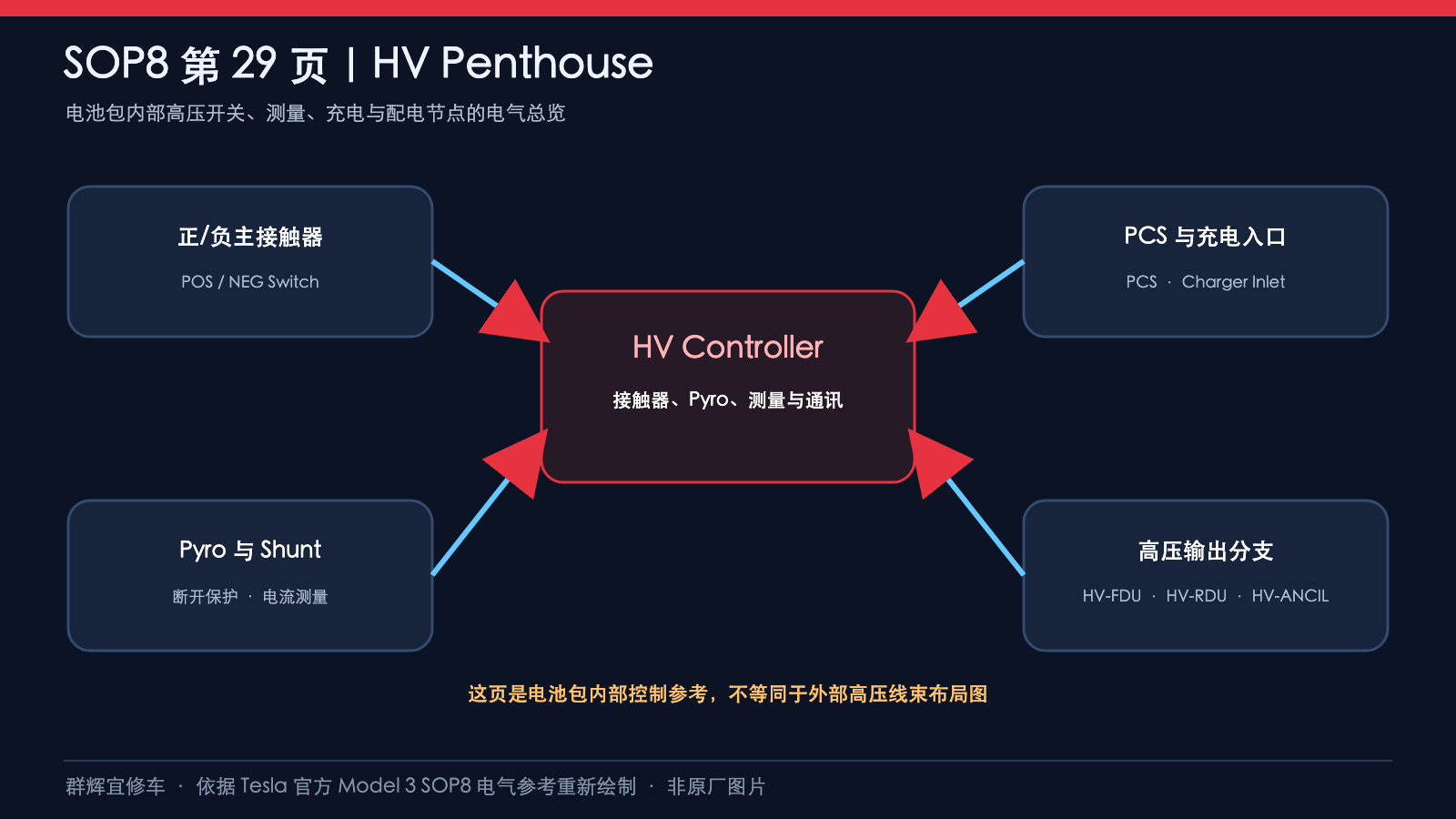

Penthouse图应分清驱动、反馈、采样与互锁，不能只按器件名称判断线路。本页以HV Controller为中心，连接PCS、驱动单元与附件互锁、主接触器、快充接触器、Shunt、Pyro及BMB链路。它提供连接关系，不是高压母排实物布局，也不提供开盖、更换或带电测量步骤。

适用边界：Tesla Model 3 SOP8电气参考prog-233，发布标记05/2023，交互网址page=29，对应打印图30 of 57。原文章标题“2024+”不能代替车辆版本核对，工厂、生产日期、驱动形式及部件版本必须匹配。八幅局部图按实际图面重绘；强调色不是原车线色，端子圆圈不是孔位排列。

HV Controller在本页使用X478至X484等连接器标识，不能把所有信号统称“X479”。名称相近但连接器不同，可能接到完全不同的测量或驱动回路；读图记录应保留连接器、针脚与信号名称。

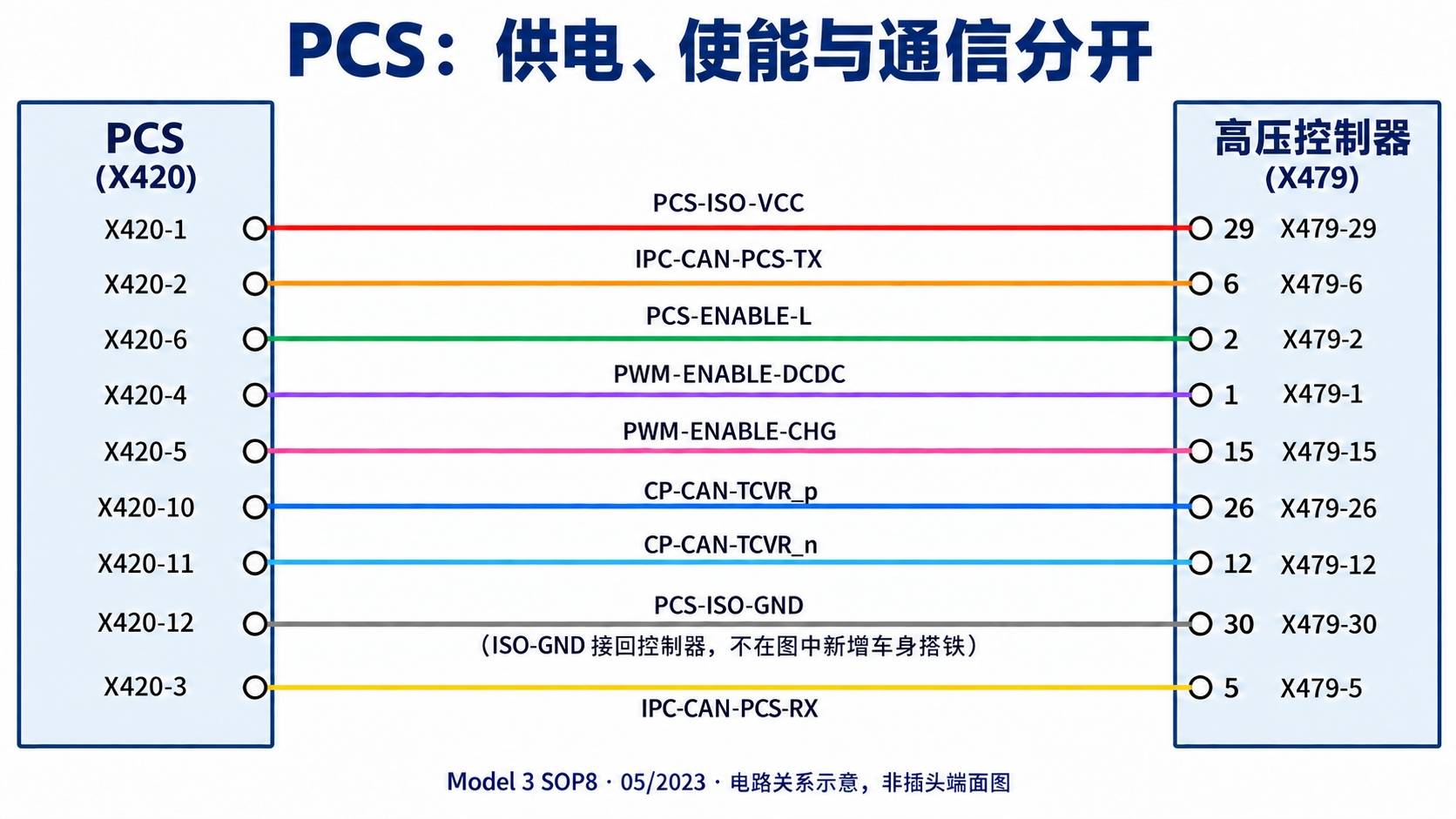

1、PCS：电源、使能和通信分组核对

PCS-ISO-GND在此连接X420-12与X479-30，不应在重绘图中另加一个原图没有的车身搭铁点。IPC-CAN-PCS-TX/RX与CP-CAN-TCVR_p/n分别保留原名，不能因为都有CAN字样就合并成一组双绞线。

原图标注的双绞组合为X420的1/2、10/11及12/3，分别对应TWIST_HVP07、HVP08与HVP06。图中为清楚展示端子对应，将线条拉直；实际线束规格及绞合要求应回到原图查询，不能按本图配色制作替代线束。

2、内部HVIL：AWD与RWD不是同一路径

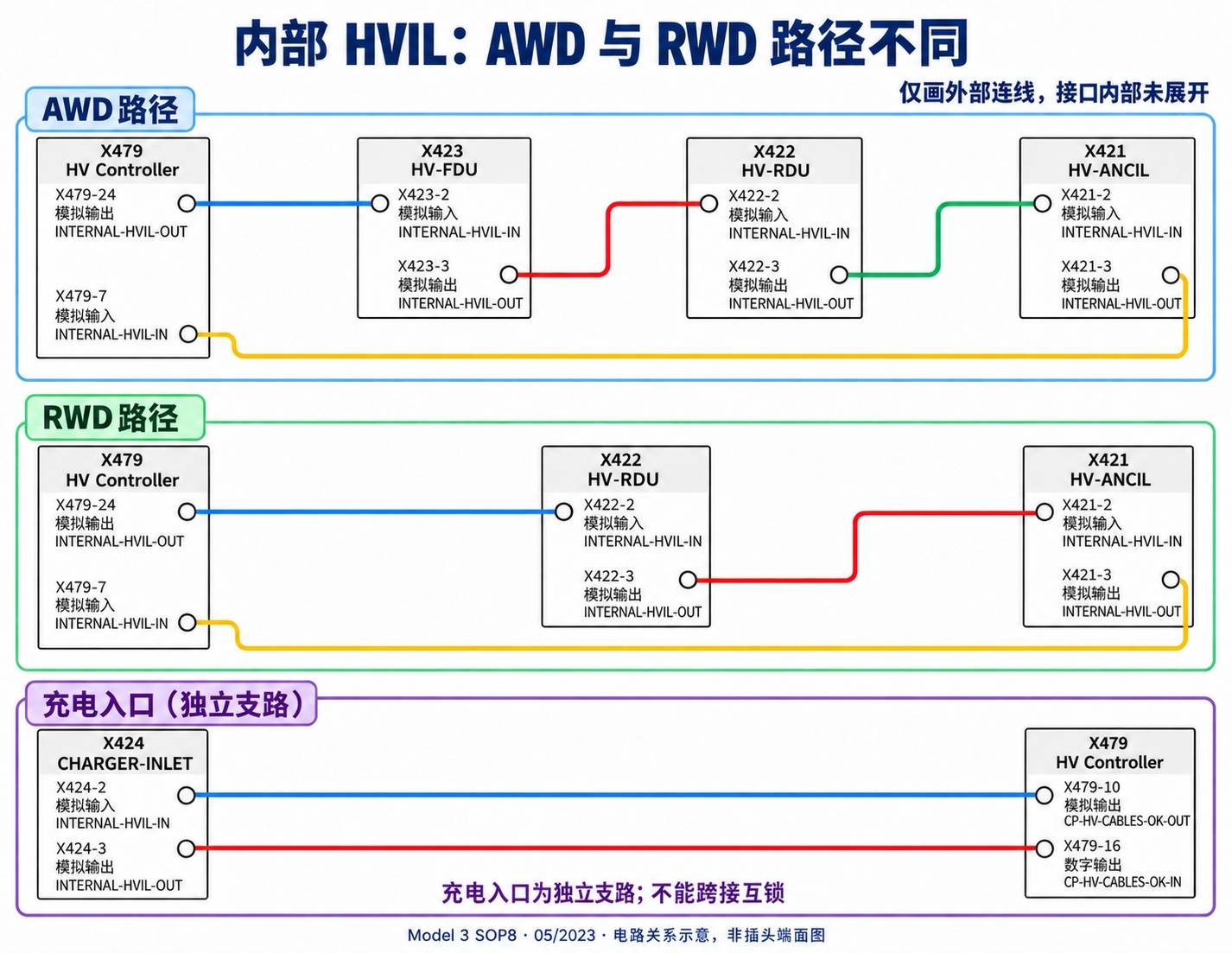

AWD配置中，X479-24连接HV-FDU的X423-2；X423-3连接HV-RDU的X422-2；X422-3再连接HV-ANCIL的X421-2，最后由X421-3返回X479-7。RWD配置则由X479-24直接接X422-2，不经过前驱接口X423。

这里的“经过”描述原图外部连线顺序，图内没有补画各接口2号与3号之间的内部开关、短接片或元件。RWD原厂配置导线不是允许在AWD车辆上绕过前驱互锁的维修方案。必须按车辆配置使用相应图纸，不得跨接端子排除报警。

CHARGER-INLET为另一组线路：X479-10连接X424-2，X479-16连接X424-3，分别带CP-HV-CABLES-OK-OUT和CP-HV-CABLES-OK-IN名称。原图把X479-16同时标作Digital Out，名称与类型不能仅按IN字样自行改写；本篇保留原标注，不由此推断电平或测试方向。接口状态是否合格须看适用诊断程序。

3、快充接触器：先区分正负驱动

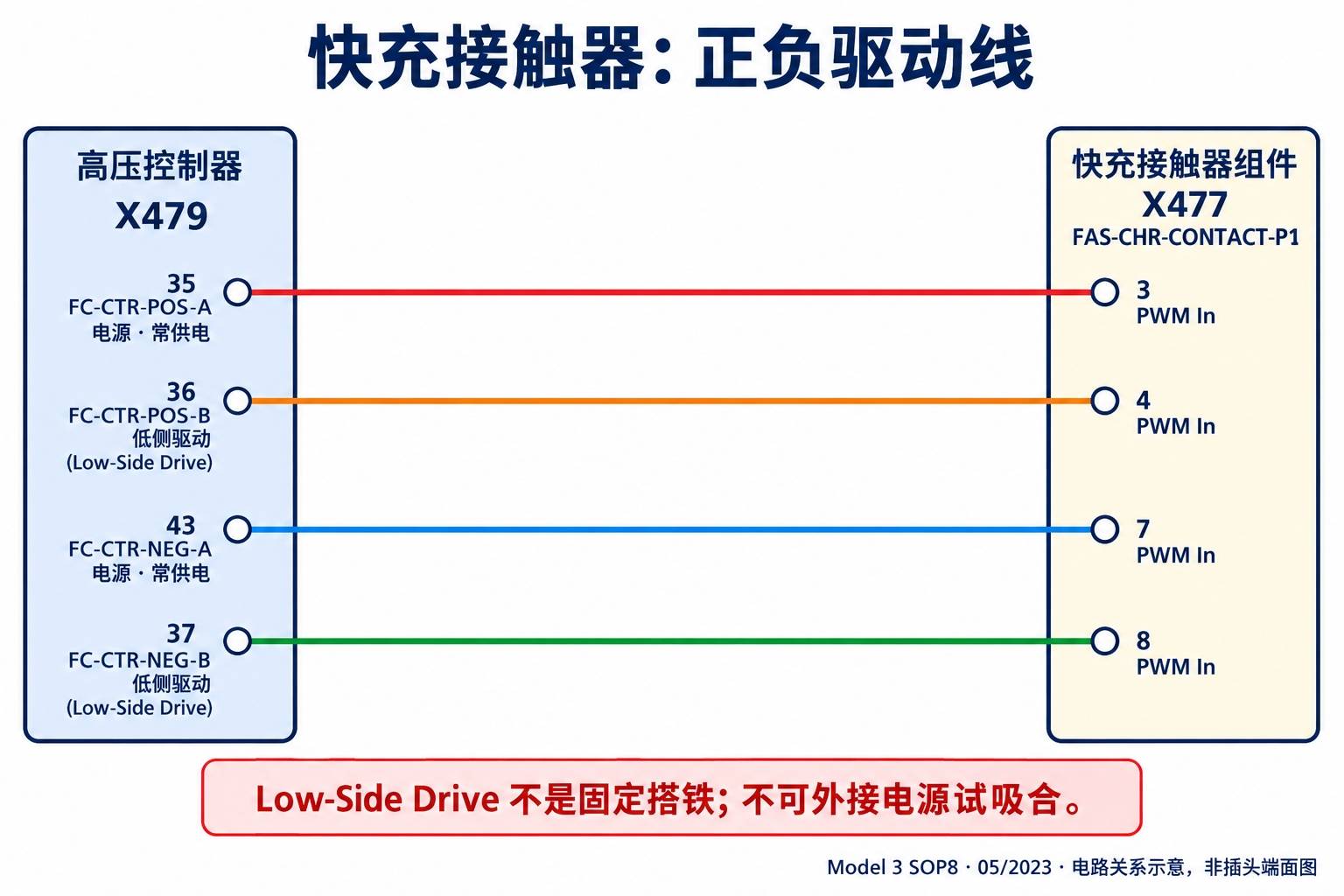

快充接触器组件在本页为FAS-CHR-CONTACT-P1，连接器X477。正极驱动为X479-35至X477-3（FC-CTR-POS-A）及X479-36至X477-4（FC-CTR-POS-B）；负极驱动为X479-43至X477-7（FC-CTR-NEG-A）及X479-37至X477-8（FC-CTR-NEG-B）。

X479-35、43标Power - Always On，X479-36、37标Low-Side Drive。低侧驱动不能被画成固定车身搭铁，也不能因“A/B”名称就当作任意正负供电端直接通电试吸合。本局部不展开线圈、主触点或高压功率通路。

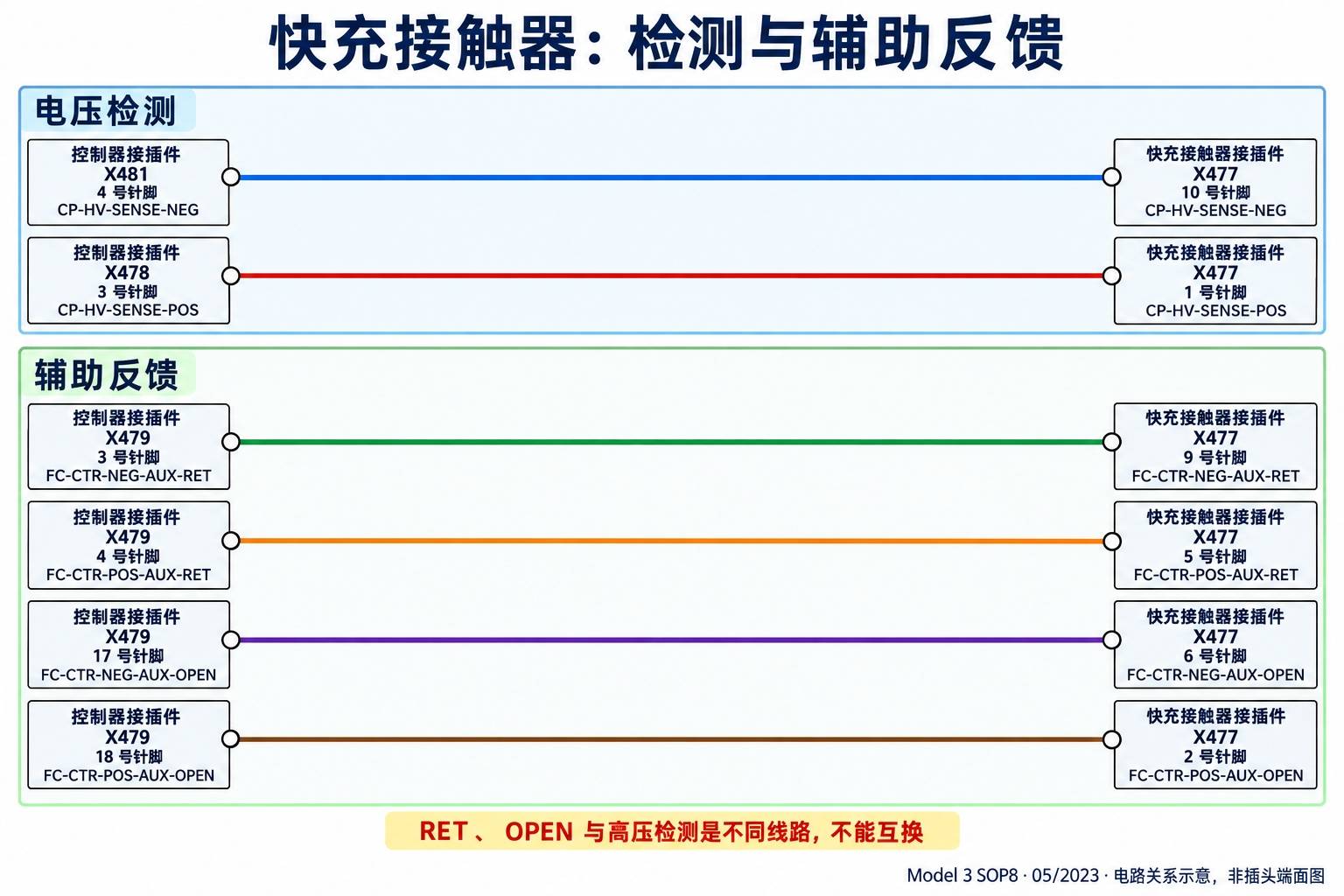

4、快充反馈：RET、OPEN与高压检测不同

原图中的辅助反馈明确出现在快充组件X477的这些端子，不能把它泛化成后文主接触器组件的相同辅助触点。RET不是允许接地的指令，OPEN也不是本页给出的电压合格值。命令、反馈与电压检测应分别记录，不凭一个信号名判断触点是否粘连。

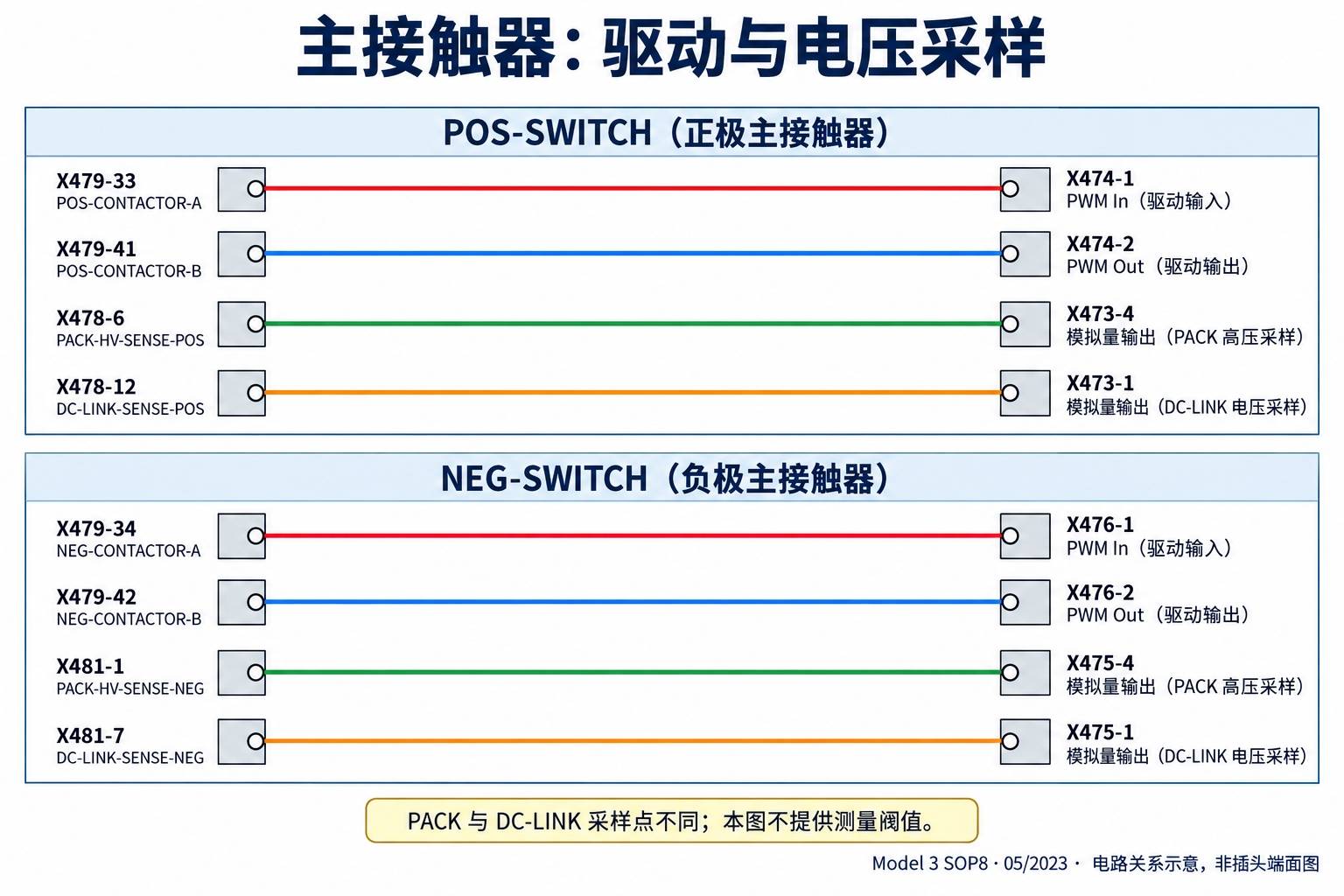

5、主接触器：驱动与采样使用不同插接件

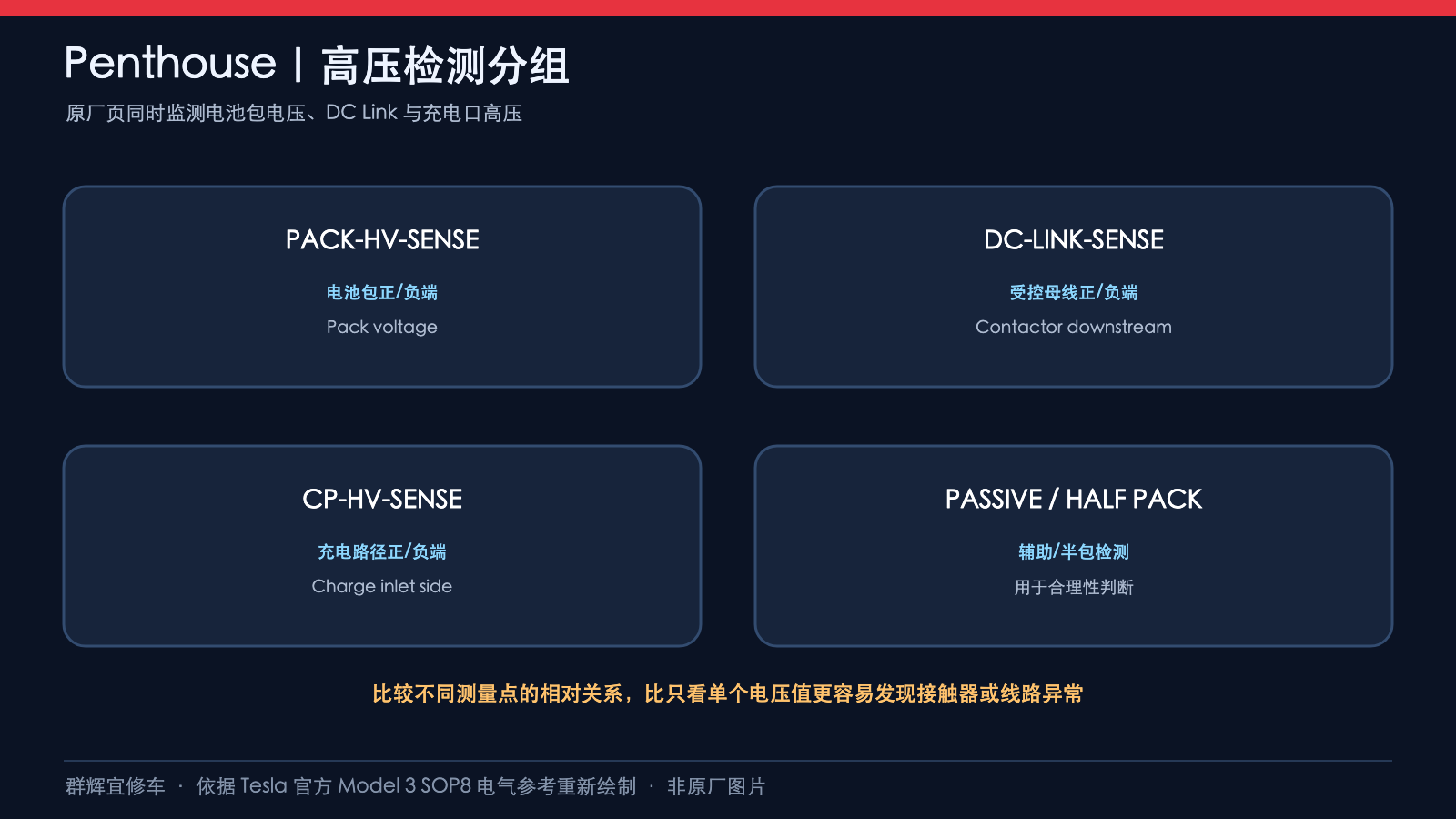

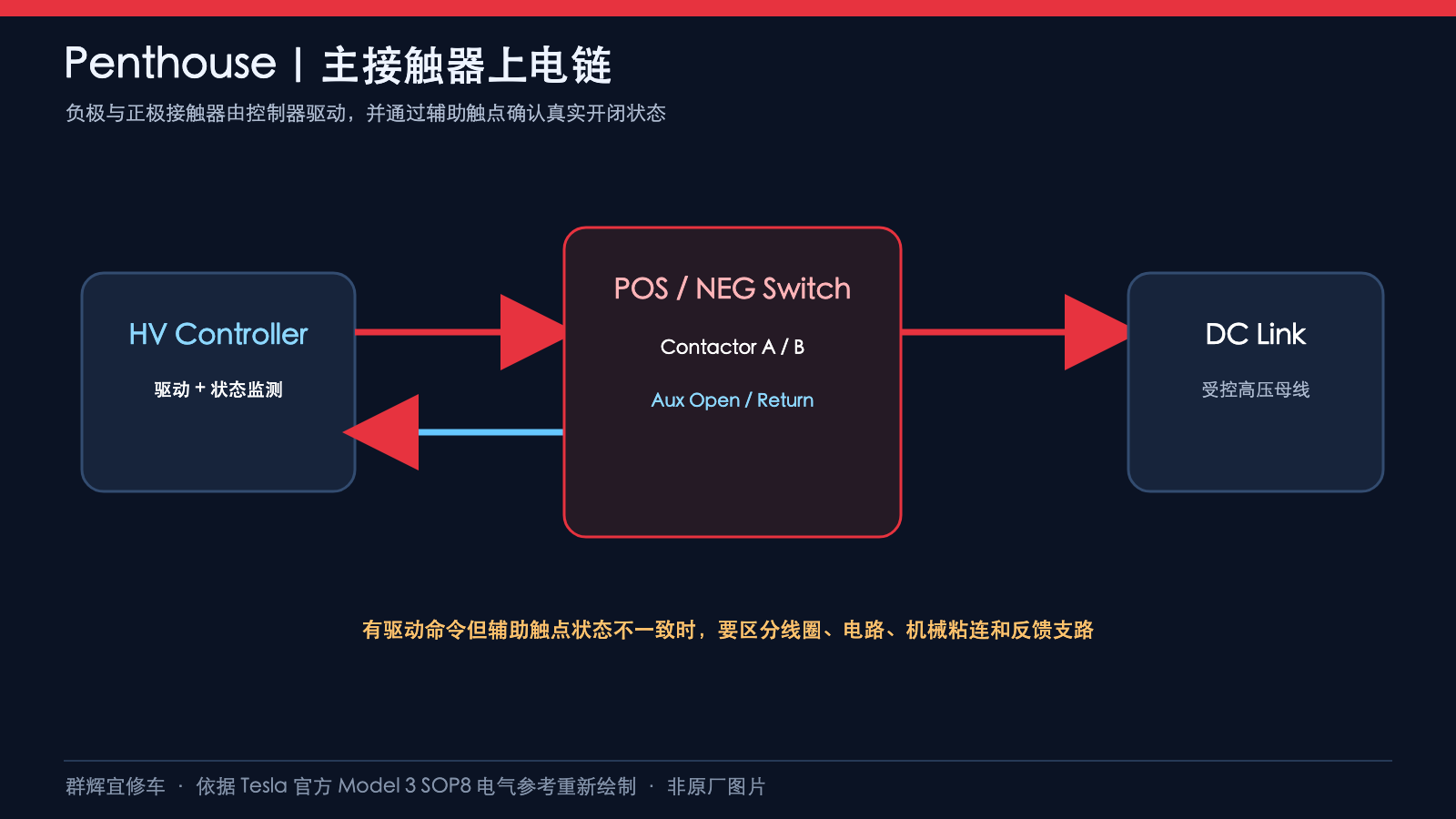

正极POS-SWITCH的驱动通过X474：X479-33接X474-1，X479-41接X474-2。其采样通过X473：X478-6接X473-4，名称PACK-HV-SENSE-POS；X478-12接X473-1，名称DC-LINK-SENSE-POS。

负极NEG-SWITCH的驱动通过X476：X479-34接X476-1，X479-42接X476-2。采样则通过X475：X481-1接X475-4，名称PACK-HV-SENSE-NEG；X481-7接X475-1，名称DC-LINK-SENSE-NEG。

主接触器的驱动B端同样是低侧驱动，不能当固定搭铁。PACK与DC-LINK是不同采样名称，不是可互换的两个孔位。原图没有给出此处检测电压比例、阈值或测试工况，因此本篇不提供“测到某数值即正常”的结论。

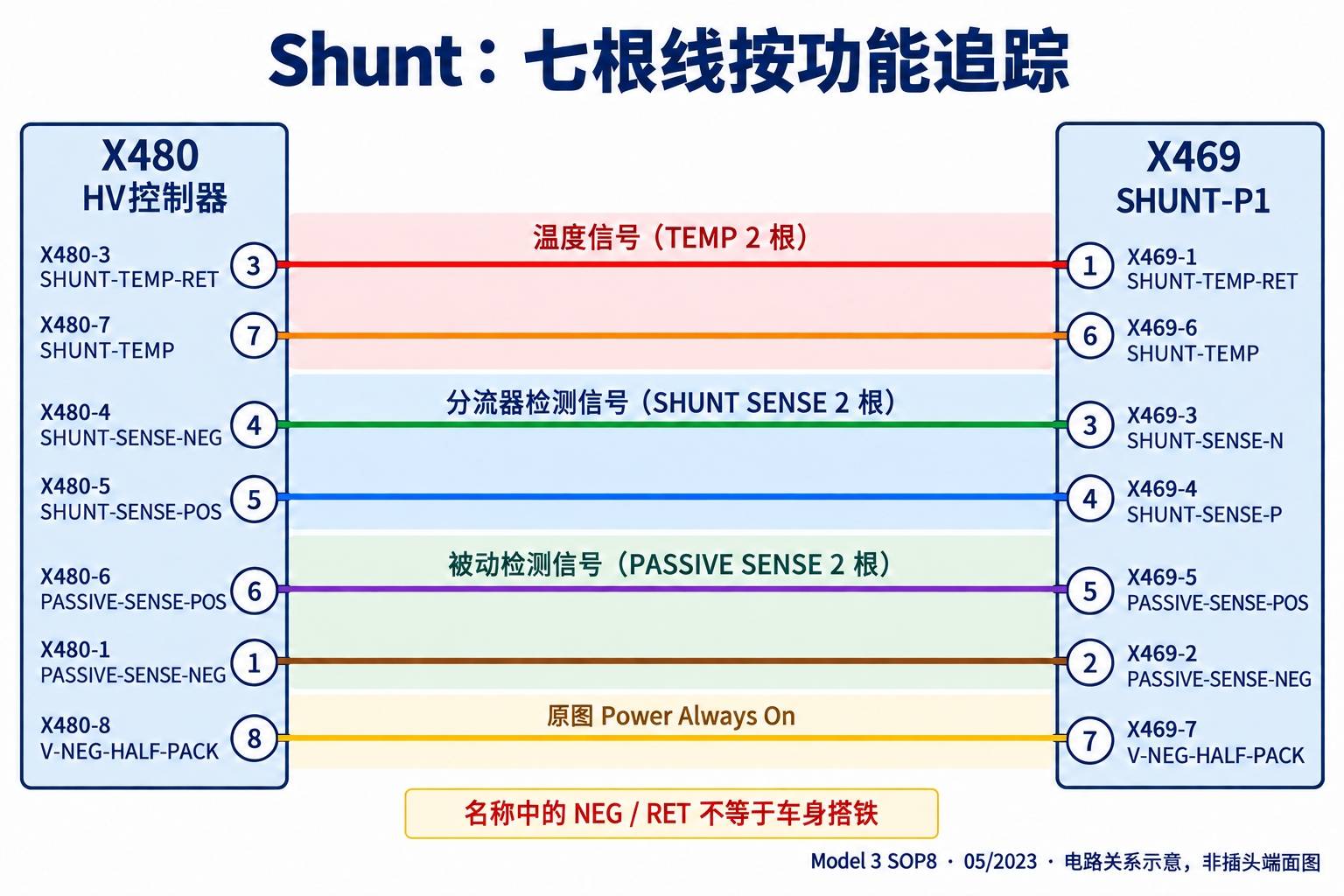

6、Shunt七根导线不能只看正负字样

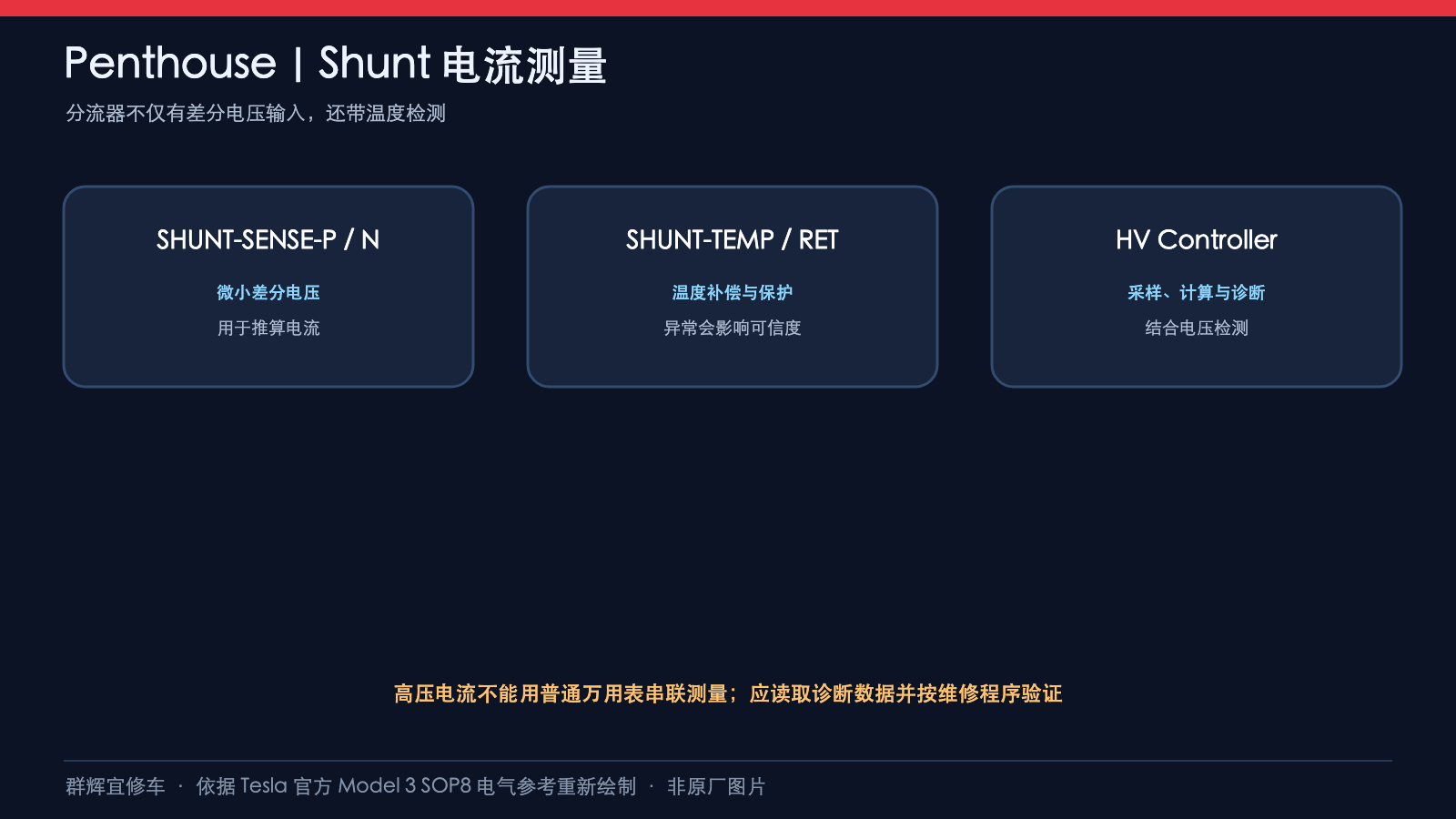

温度、Shunt检测、被动检测和V-NEG-HALF-PACK在本页为不同导线。最后一根在两端标为Power - Always On；不能从NEG字样推导成车身地。SHUNT-SENSE和PASSIVE-SENSE各为一组原图双绞对，也不能跨组混用。

本页没有给出分流器内部电阻、温度换算曲线或电流标定系数。不能把普通万用表串入高压回路替代诊断数据，也不能按本页自行计算一个未经证实的电流合格范围。

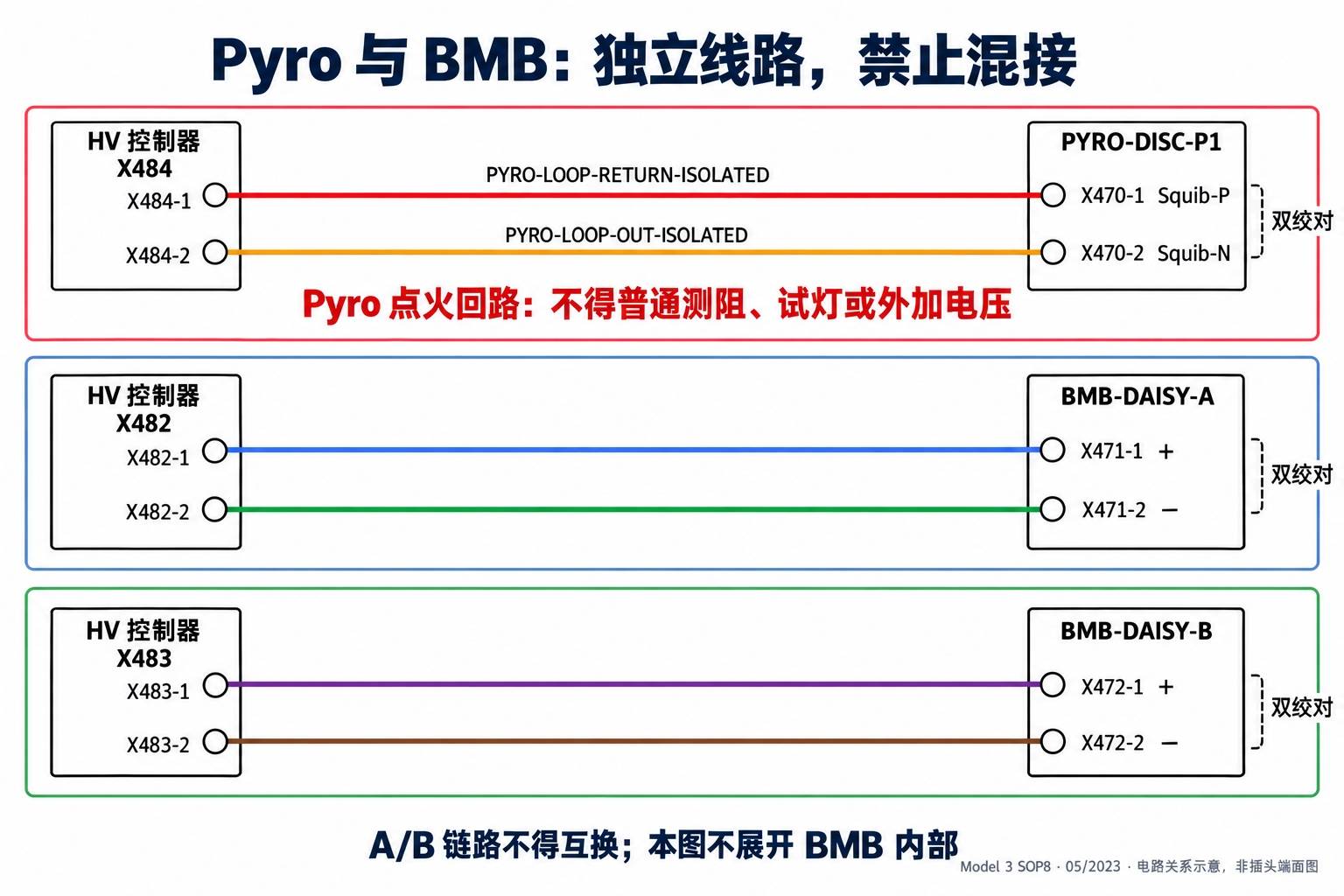

7、Pyro与BMB链路必须独立识别

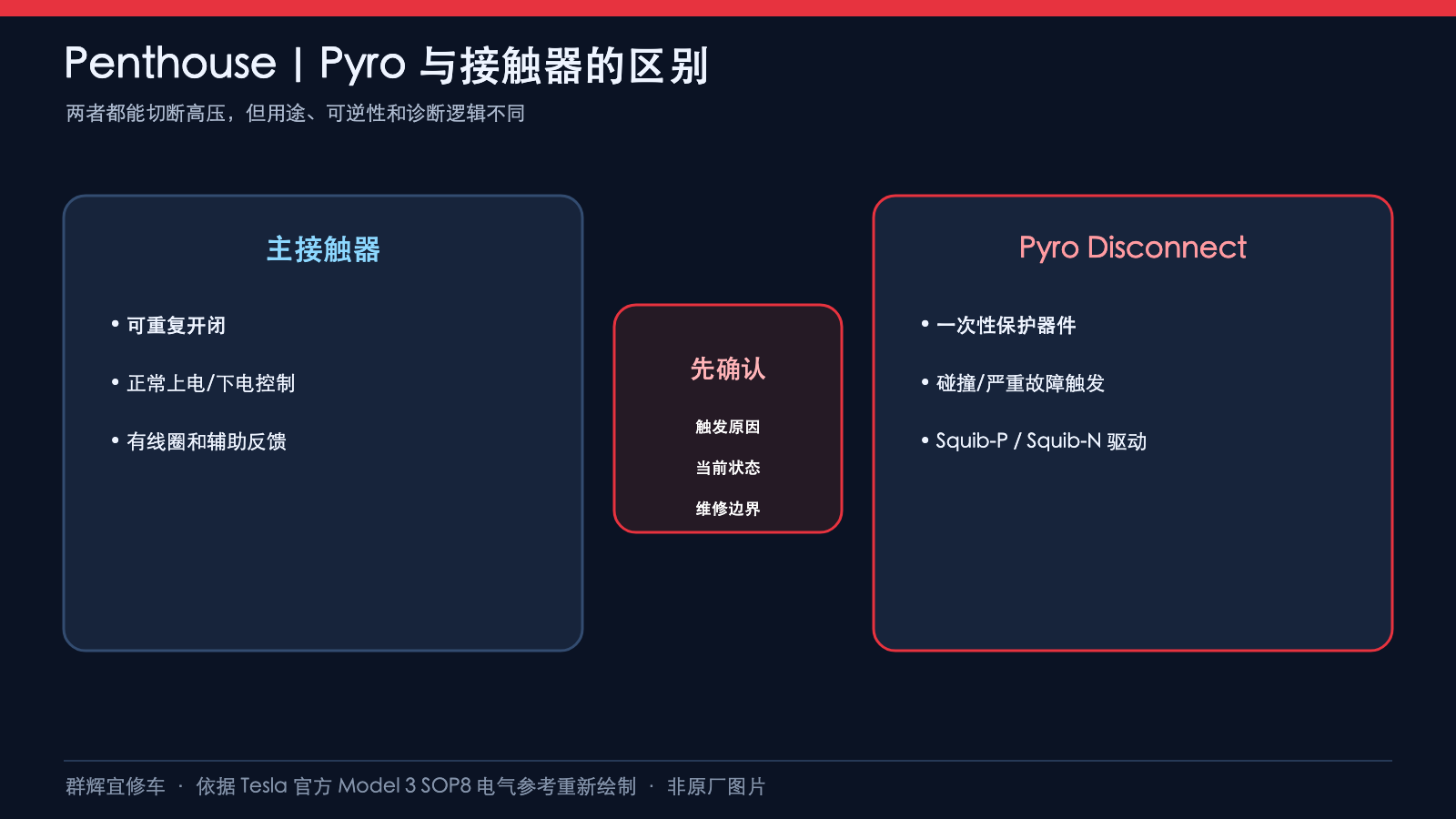

Pyro的两条线路分别为X484-1至X470-1 Squib-P，名称PYRO-LOOP-RETURN-ISOLATED；X484-2至X470-2 Squib-N，名称PYRO-LOOP-OUT-ISOLATED。它们不是普通继电器线圈的测试端。不得使用普通测阻、试灯或外加电压验证点火回路，处理须遵循专用安全诊断程序。

BMB-DAISY-A为X482-1/2分别至X471-1/2；BMB-DAISY-B为X483-1/2分别至X472-1/2。本页各画出一组双绞线路，没有给出全部电池监控板的内部串接结构。A/B不可互换，图中正负名称也不能解释为车身搭铁。

三组线路在同一幅分区图出现只是便于比较连接器，分区之间没有电气连接，不得把BMB链路与Pyro回路混接。

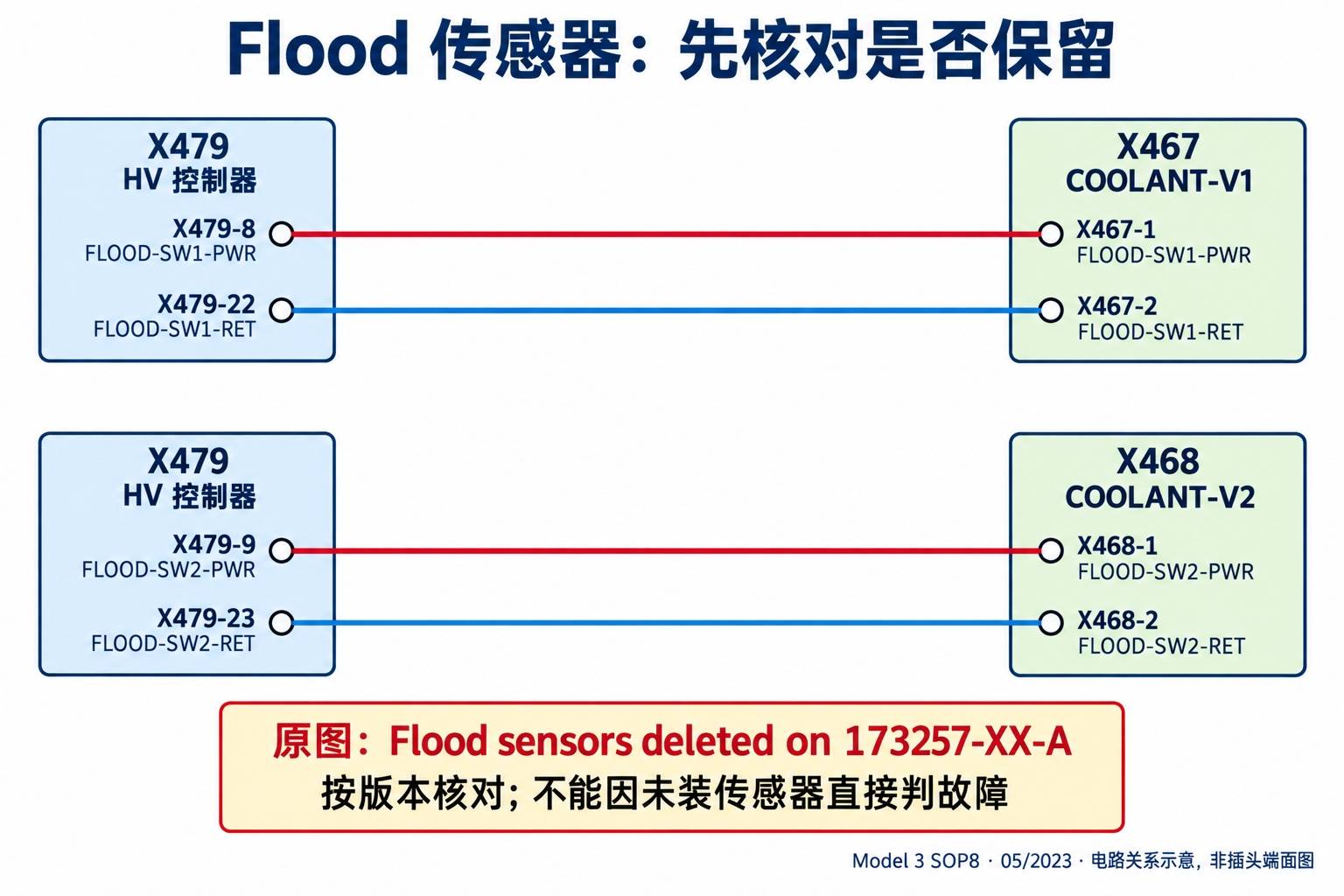

8、Flood传感器存在版本删除条件

COOLANT-V1的X467-1接X479-8（FLOOD-SW1-PWR），X467-2接X479-22（FLOOD-SW1-RET）；COOLANT-V2的X468-1接X479-9（FLOOD-SW2-PWR），X468-2接X479-23（FLOOD-SW2-RET）。

原图注明“Flood sensors deleted on 173257-XX-A”，这里按图面原样保留编号，不自行补位或扩展成所有车辆的删除时间。应核对实际电池和线束版本；不能发现未装传感器便直接判定漏装或线路故障。原页未给出传感器内部结构及判定阈值，本图不补画浮子、开关或测试数值。

9、诊断记录与高压作业边界

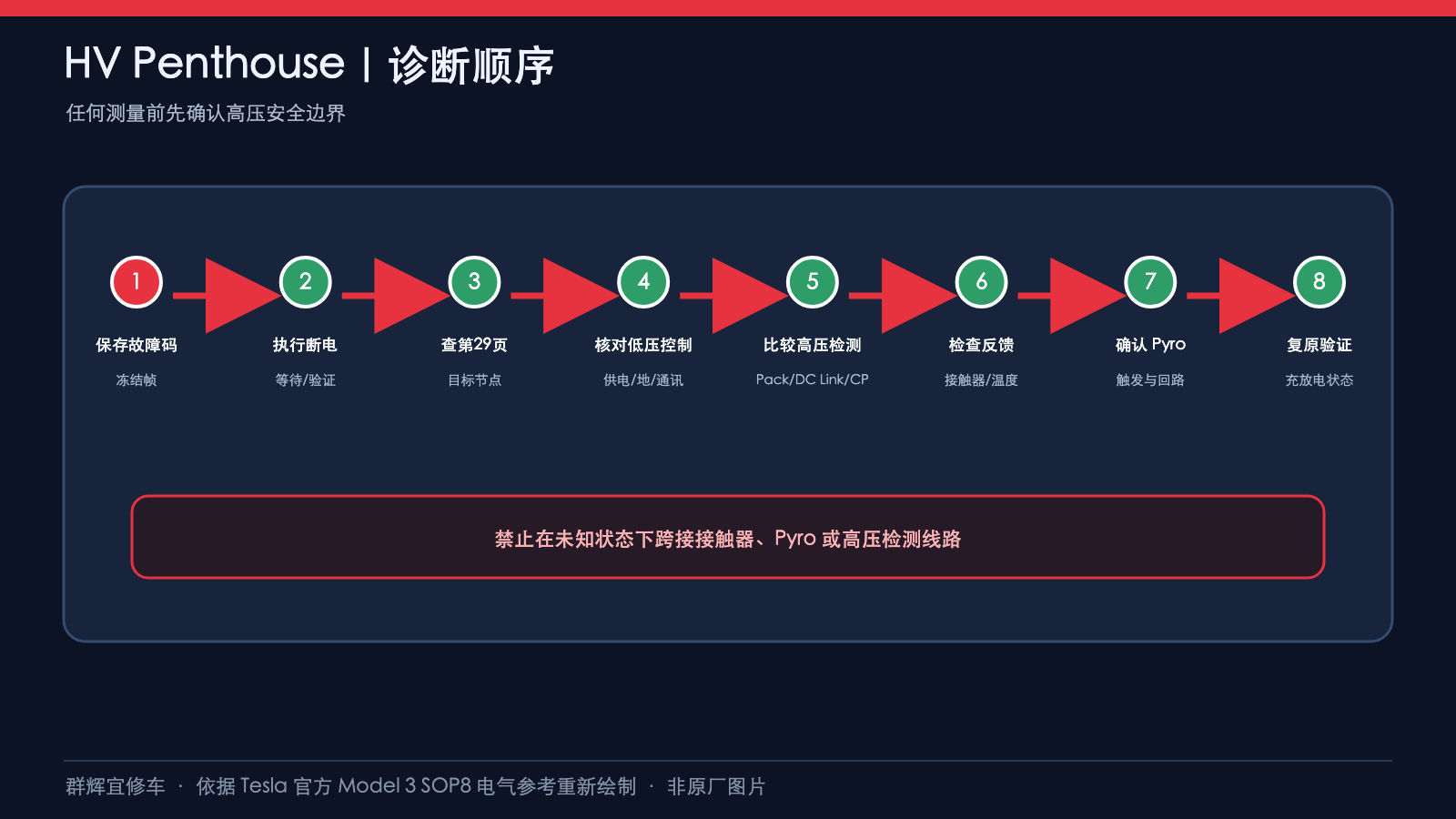

先按故障信息识别涉及的是驱动、辅助反馈、采样、通信还是互锁，再记录对应连接器与端子。对同名信号核对两端，不跳过驱动形式和部件版本条件。本文没有授权拆开高压电池、触碰采样线、跨接互锁或给接触器和Pyro外部供电。

所有涉及高压、点火回路及电池内部作业的操作，应由具备相应资格的人员按适用维修程序执行断电、隔离、验证和恢复。单凭本页示意或一个故障码不能判断整包电池需更换，也不能直接形成车辆放行结论。

资料来源

Tesla Model 3 SOP8：HV Penthouse交互图及HV Penthouse打印图，05/2023、30 of 57。八幅图按实际SVG与打印图分组重绘，均为电路关系示意，不是原厂插头端面或施工操作图。
