2024+ 特斯拉 Model 3 SOP8 驱动逆变器供电与通信：Private CAN 与油泵

驱动逆变器逻辑供电、Private CAN与油泵LIN必须按独立线路追踪。本文依据Tesla Model 3 SOP8 Drive Inverters Power And Comms交互page=19、打印页20 OF 57（05 2023）重新核对。标题2024+不能代替VIN、生产日期、RWD/AWD与线束版本的适用性确认。前驱支路均标AWD，不能套用于没有前驱动单元的车辆。

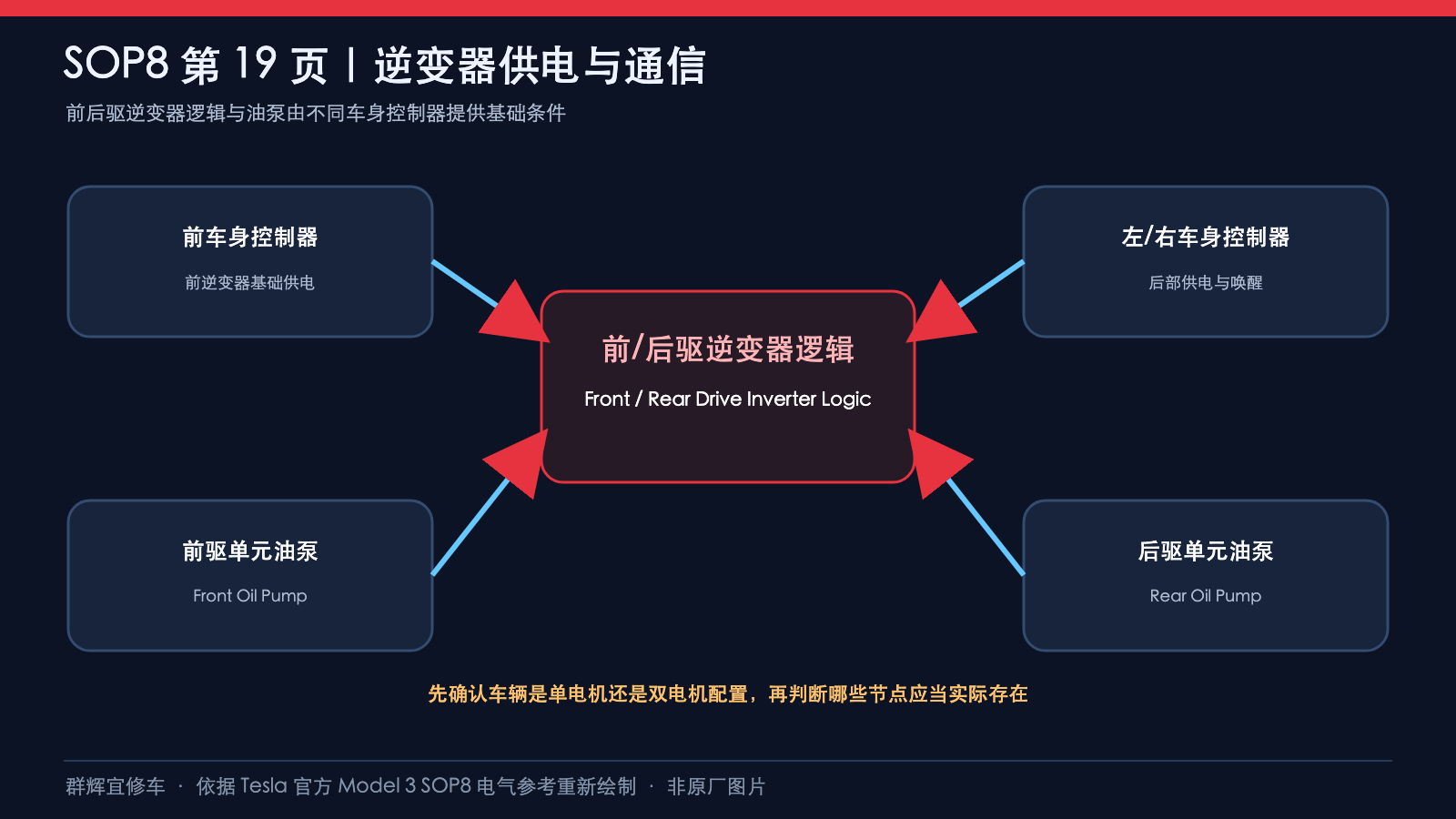

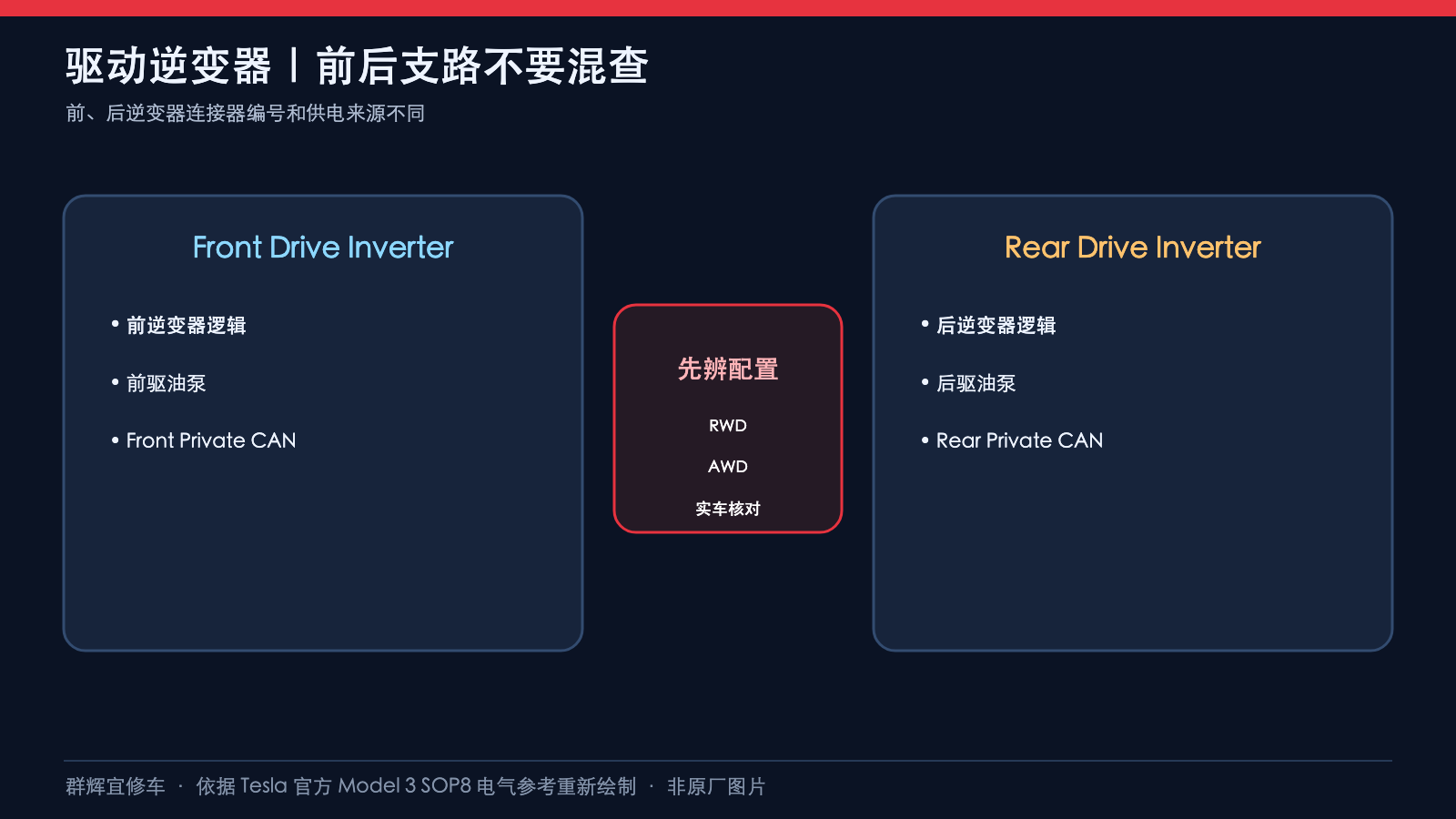

本页画的是逆变器逻辑低压侧和油泵，并非高压功率电缆图。左、右、前车身控制器的输出职责不同：后逆变器供电来自左侧，后油泵和两路Private CAN来自右侧，前逆变器及前油泵供电来自前侧。下列图分开表示实际接线，不以流程卡替代线路；箭头文字仅用于追线顺序，不表示电流或通信单向流动。

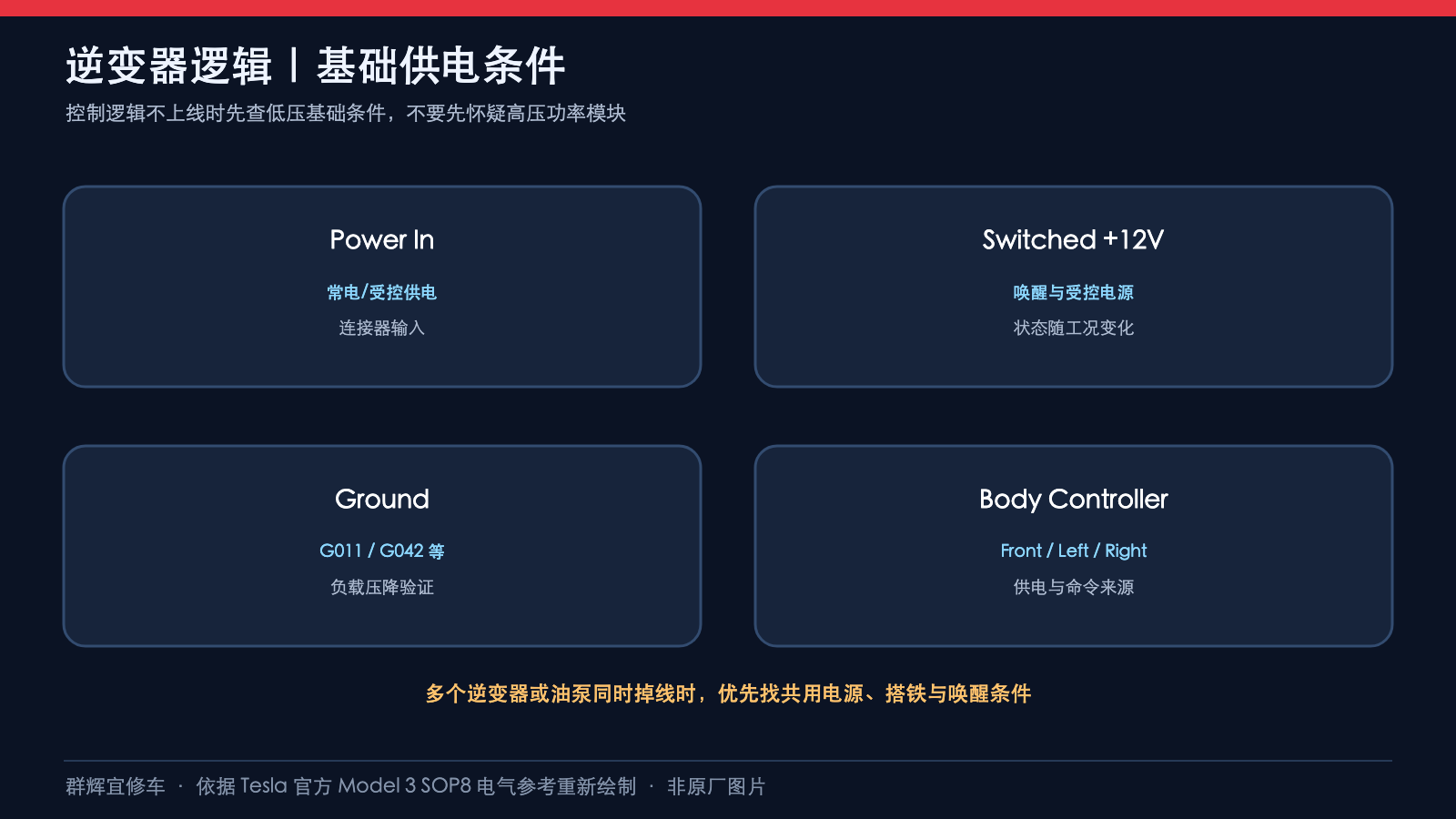

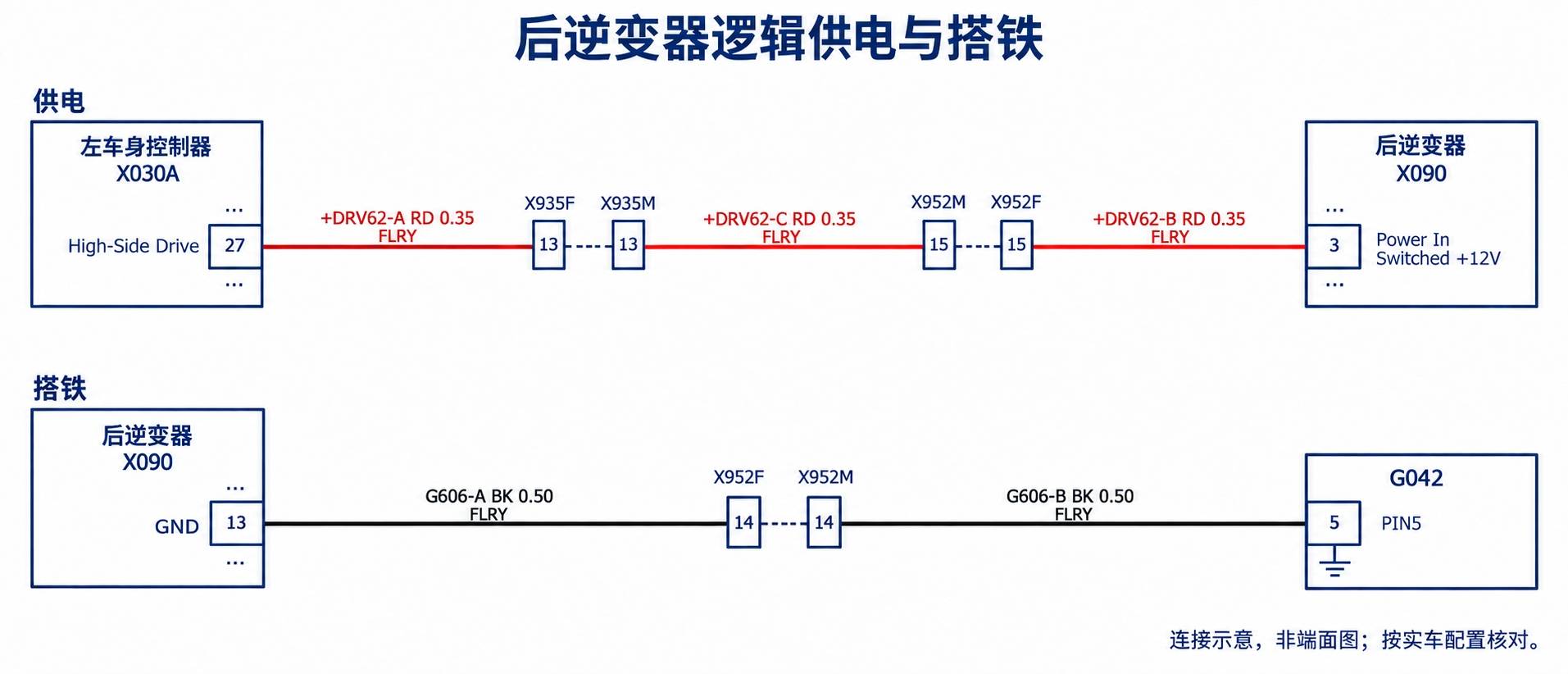

1、后逆变器逻辑供电与搭铁

供电来自左车身控制器，搭铁经X952返回G042 PIN5。图中Switched +12V是原厂端口名称，不是本页给定的实测范围。

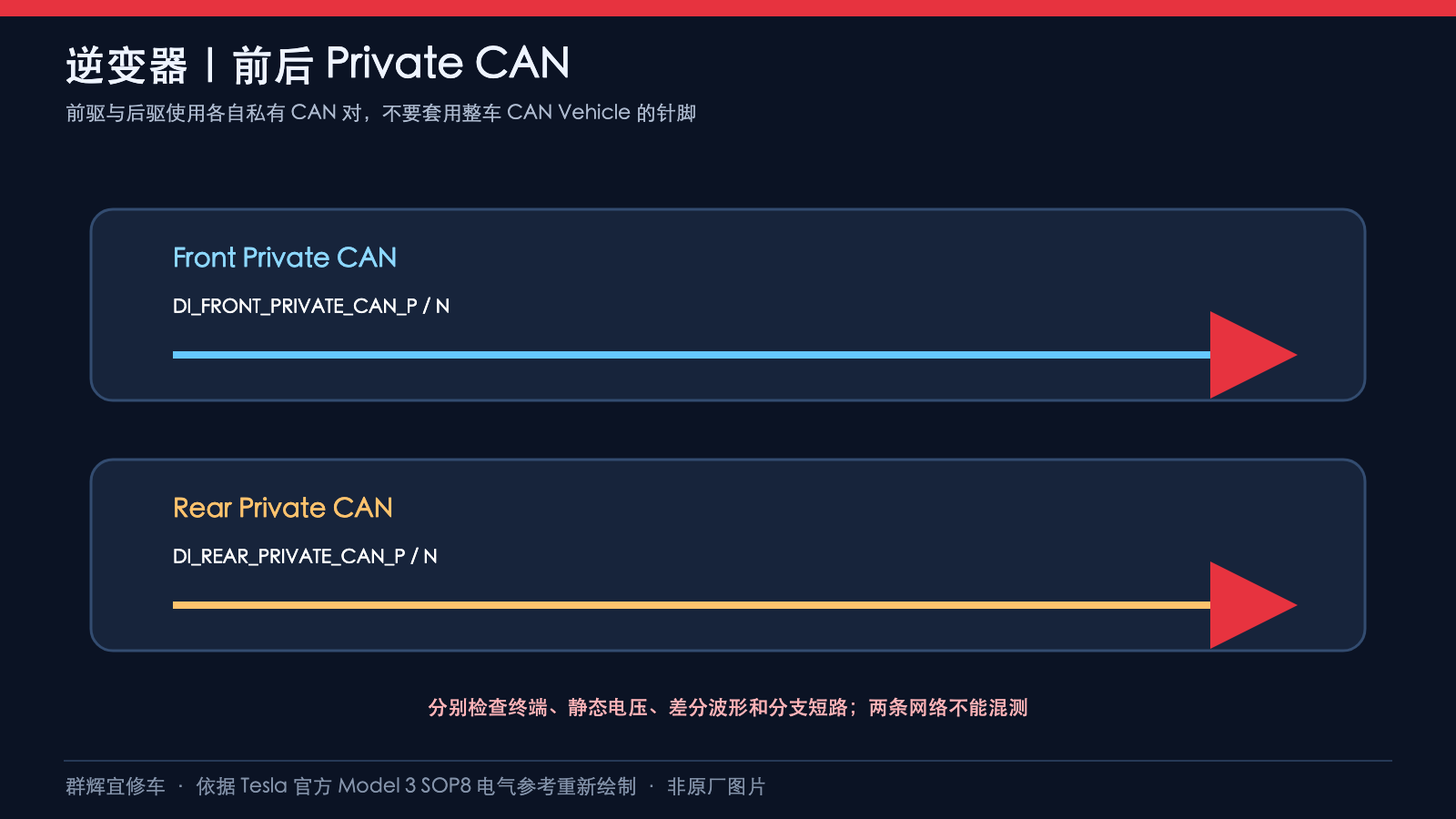

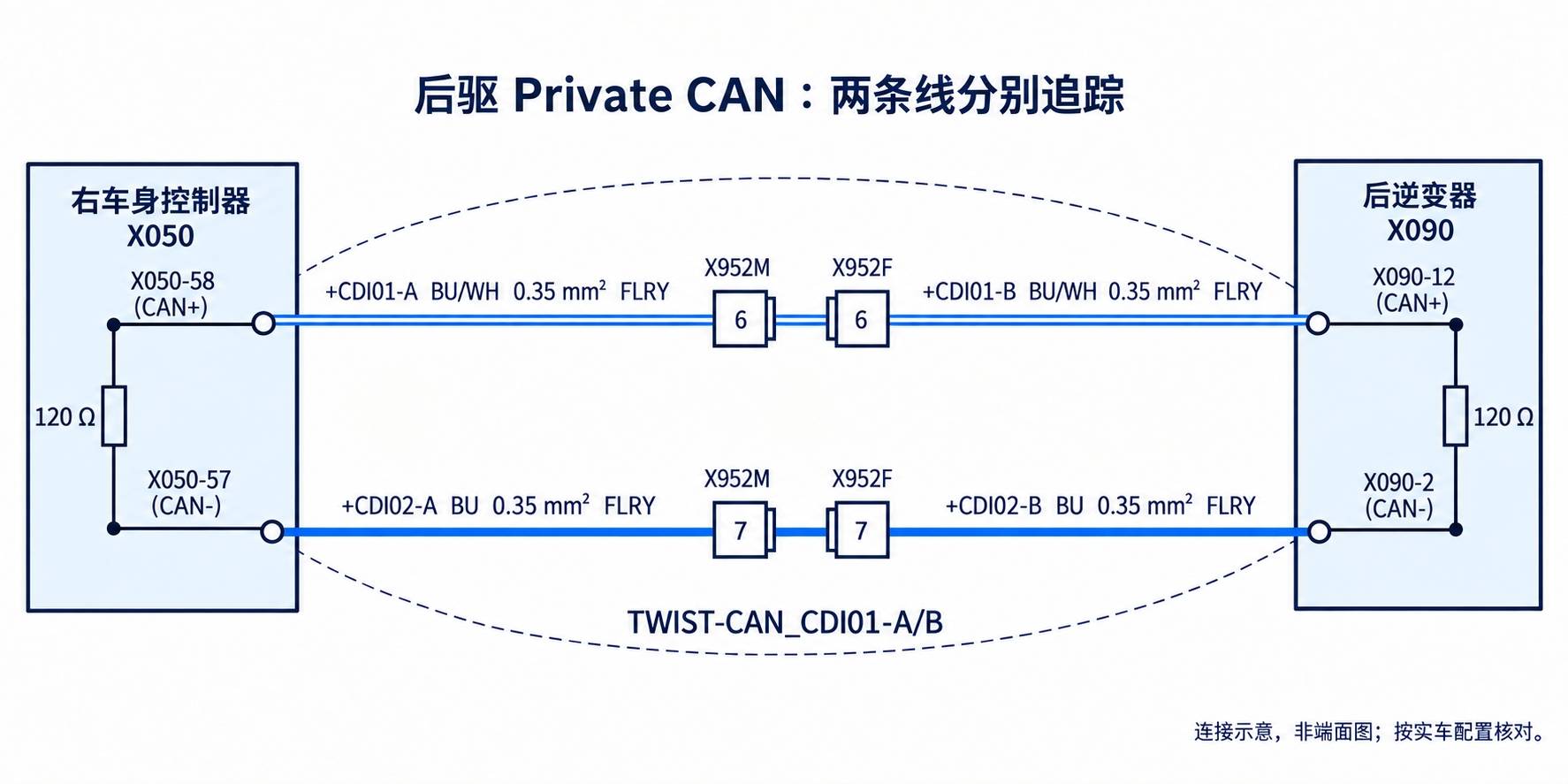

2、后驱Private CAN：两条线分别追踪

右车身控制器X050至后逆变器X090，原图两端各标120 Ω。绞线对TWIST-CAN_CDI01-A/B；电阻标注不是本页授权的整车测量方法。

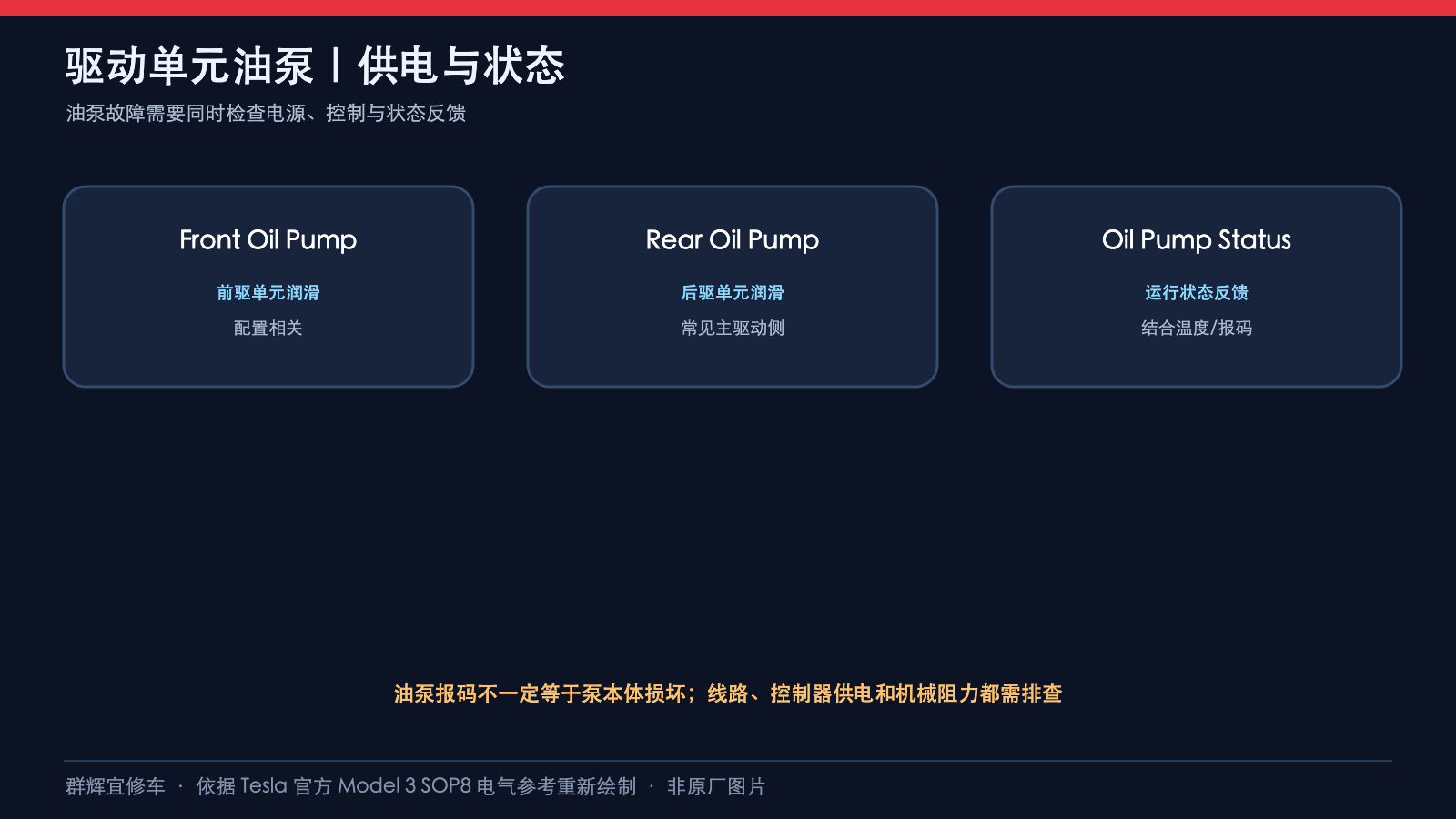

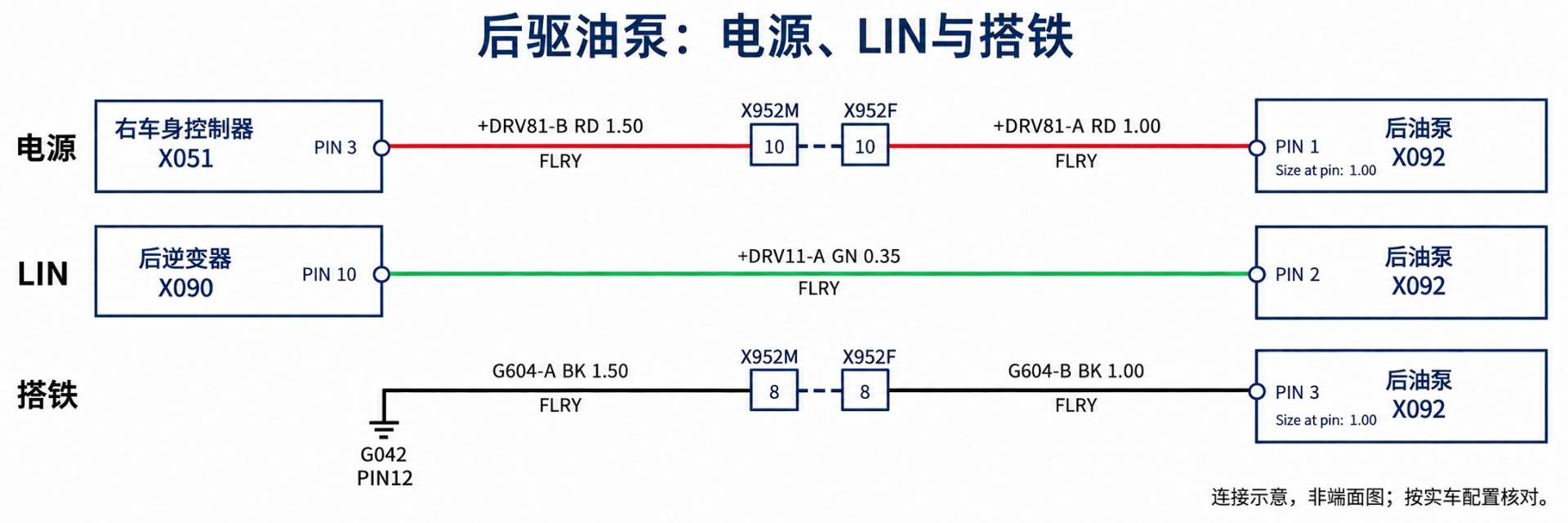

3、后驱油泵：电源、LIN与搭铁

油泵由右车身控制器供电，LIN接后逆变器逻辑端。不能把油泵LIN并入Private CAN。X092电源及搭铁端原标Size at pin: 1.00。

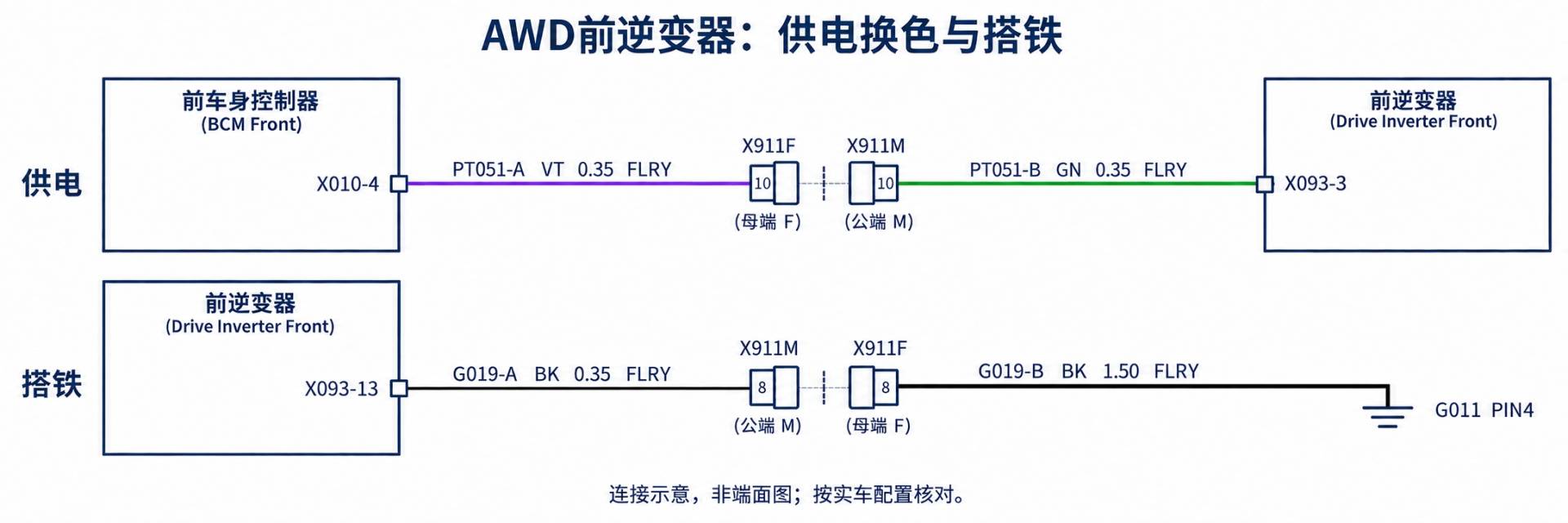

4、AWD前逆变器：供电换色与搭铁

仅AWD。供电来自前车身控制器，经X911由VT换为GN；搭铁由0.35换为1.50 mm²。不要照搬后驱的控制器与端号。

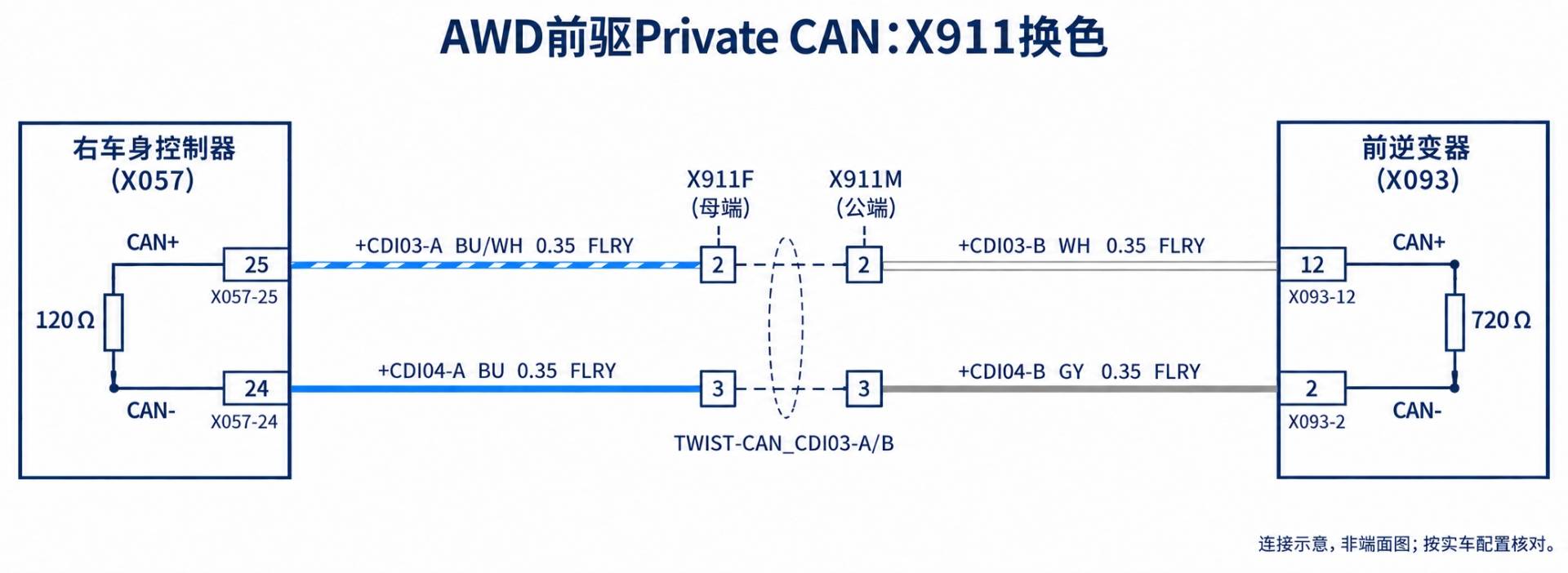

5、AWD前驱Private CAN：X911换色

仅AWD。X057是右车身控制器端，X093是前逆变器端。原厂本页左端标120 Ω、右端标720 Ω，本文保留原标，不擅自统一为120 Ω，也不把它当作实测合格阈值。绞线对TWIST-CAN_CDI03-A/B。

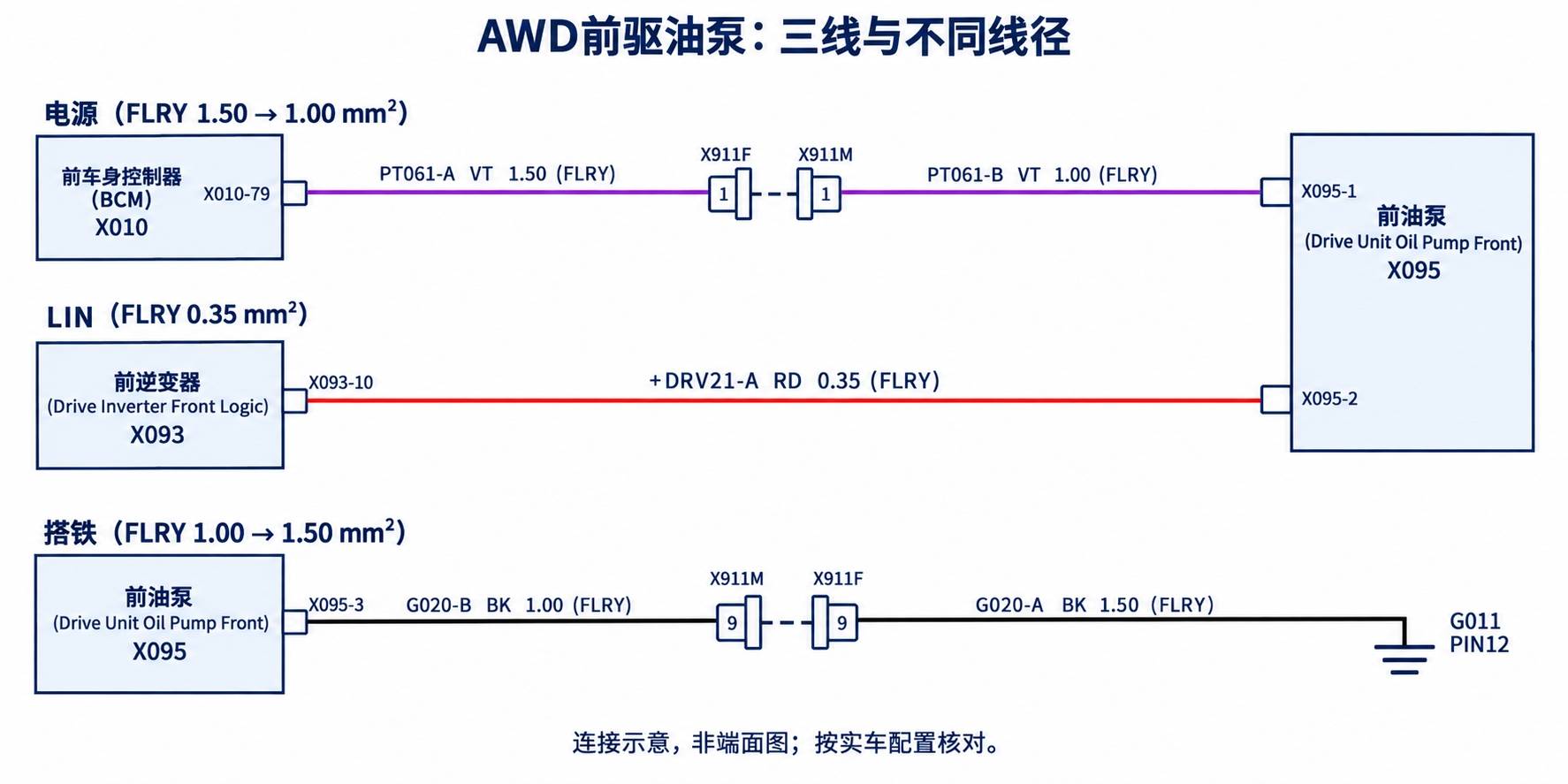

6、AWD前驱油泵：三线与不同线径

仅AWD。前车身控制器X010-79供电，前逆变器X093-10承担Oil Pump Status LIN连接。X095电源和搭铁端原标Size at pin: 1.00。

7、线束、线色与接头怎么核对

本页所列导线均FLRY，表格数字为截面积mm²，而不是电压。RD红、BK黑、GN绿、VT紫、BU蓝、BU/WH蓝白、WH白、GY灰。不要把线色变化当作接错线：前Private CAN在X911之后由蓝白/蓝换成白/灰，前逆变器供电由紫换绿；油泵电源与搭铁还存在截面积变化。

A线束1897315-XX-C、B线束1897316-XX-C、X线束1897329-XX-B、W线束1897330-XX-B、N线束1489051-XX-E。后逆变器供电A段在A线束，C段在B线束，B段在X线束；后CAN的A段在B线束、B段在X线束，线路后缀不等于线束代号。后油泵电源B段在B线束、A段在X线束，搭铁G604-B在X线束、G604-A在B线束。

前供电与CAN的A段在W线束、B段在N线束。前逆变器搭铁G019-A在N、G019-B在W；前油泵搭铁G020-B在N、G020-A在W。X935F/M-13表示两半接头对应13号触点，X952和X911同理，配图不是插头端面观察方向。G042 PIN5与PIN12分别属于后逆变器和后油泵；G011 PIN4与PIN12分别属于前逆变器和前油泵，不要对调。

8、检查边界与安全要求

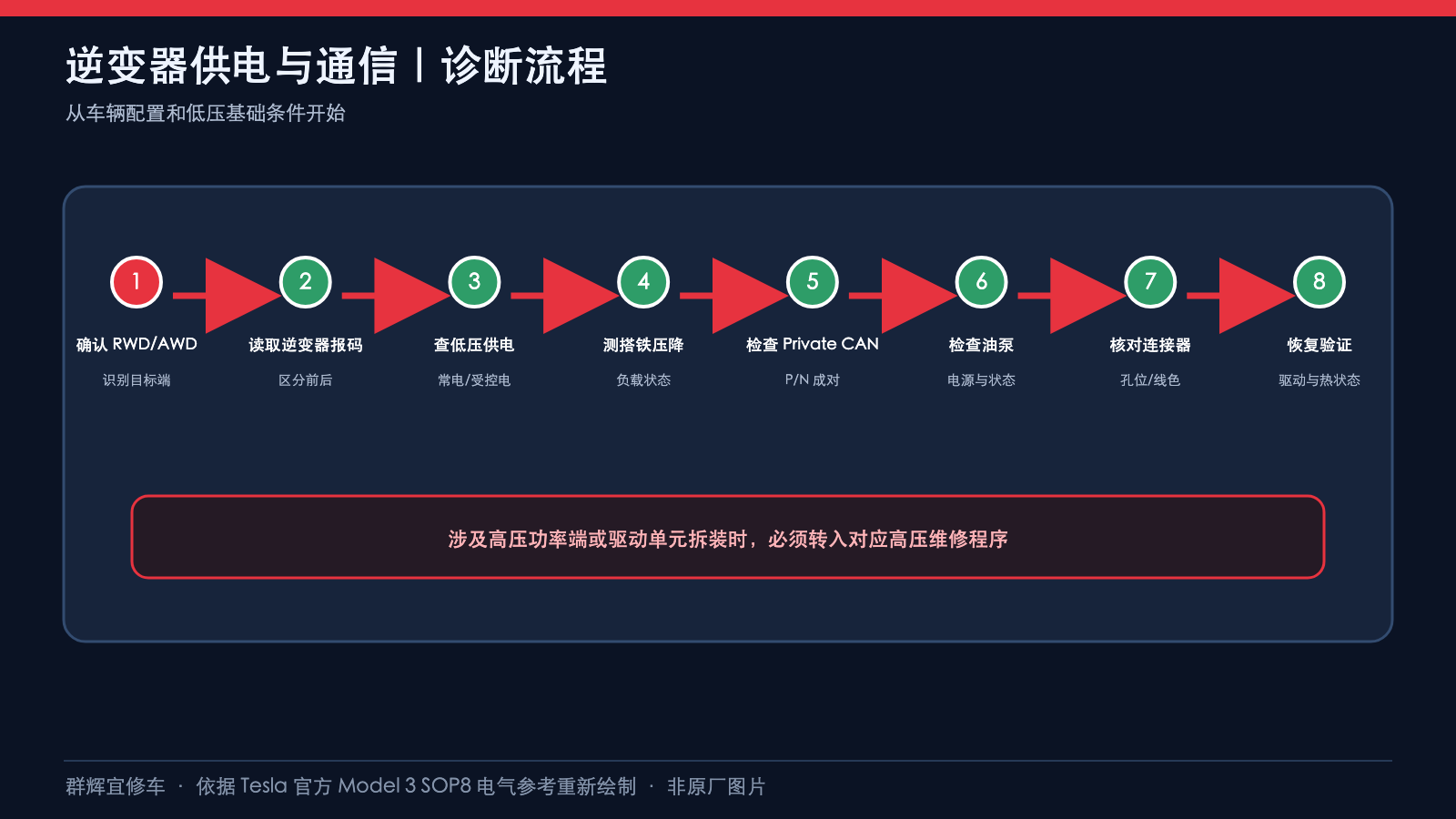

先按实车选定前后支路，记录连接器、针脚、线段、故障码及适用维修程序，再安排相应检查。Private CAN、LIN与供电搭铁互不替代，不能因油泵不转就直接认定逆变器损坏。原图X050保留原写法，不自行改成X050A或X050B。

本页没有提供带电测量步骤、允许电压降、CAN波形、油泵电流或转速范围，也没有给出断开哪些模块后测量终端电阻的条件。特别是前端720 Ω原标，若用于诊断须核对当前版本与对应原厂诊断程序；不能直接推算并宣称某个整车电阻必然合格。不增设终端电阻，不跨接CAN/LIN，不强制给车身控制器输出或油泵供电。

涉及驱动和高压系统时，由具备资质人员按对应断电、验证及恢复程序执行；低压线路图不意味着周边高压风险解除。不得将普通接地测试仪接到不适用的信号端。本篇不提供替代原厂程序的拆装、编码、校准或高压作业步骤。

资料来源

Tesla SOP8驱动逆变器供电与通信交互图及对应打印图。配图参考实际原厂接线重新绘制，非原厂原始图片；以当前车型资料与实车为准。
