奔驰M270发动机结构解析:增压进气、正时驱动与热管理布局

肖师傅
肖师傅
肖师傅
管理员, Keymaster
14130
文章
2
粉丝
技术培训评论93阅读模式
摘要整理奔驰M270四缸汽油发动机结构,包括横置动力总成布局、涡轮增压与增压空气路径、缸体和曲柄连杆机构、正时链传动、附件驱动、冷却模块及主要维修识别点。

M270发动机采用紧凑型布置,增压、进气、冷却和附件系统在有限空间内高度集成,诊断和拆装前应先建立系统位置关系。

发动机的具体功率版本、附件和控制配置会随车型变化,部件识别应以发动机号及车辆数据卡为准。

一、识别动力总成与进气增压路径

从整车和发动机总成观察横置安装关系,沿空气滤清器、增压器、增压空气冷却和节气门方向确认进气路径及管路连接。

讲师站在投影屏幕前
手指指向发动机缸体上的螺栓孔位置进行讲解
展示车辆侧面及车轮特写画面

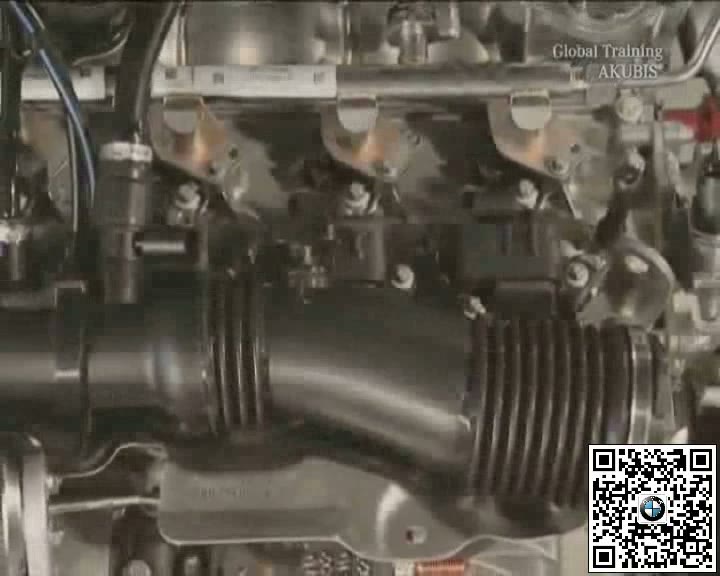

展示横置安装的增压器与进气歧管连接结构

二、了解缸体与曲柄连杆结构

通过剖面观察缸体、活塞、连杆和曲轴的布置,注意润滑及冷却通道与高负荷区域,为机械噪声和压力诊断建立基础。

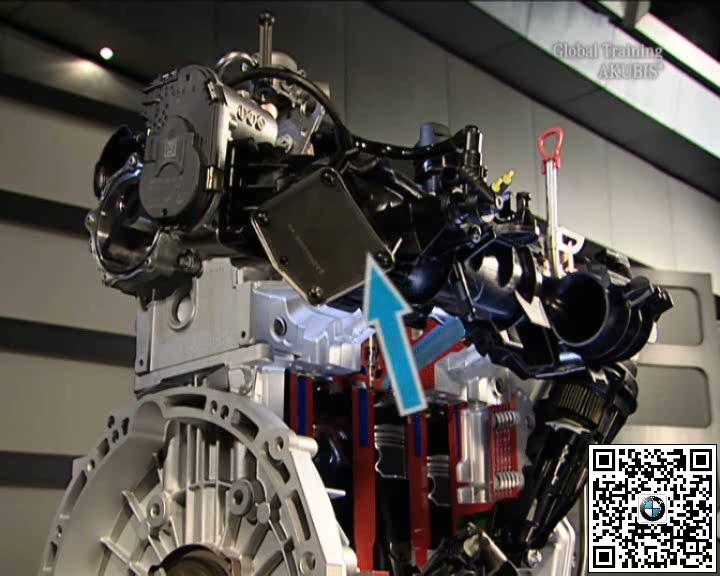

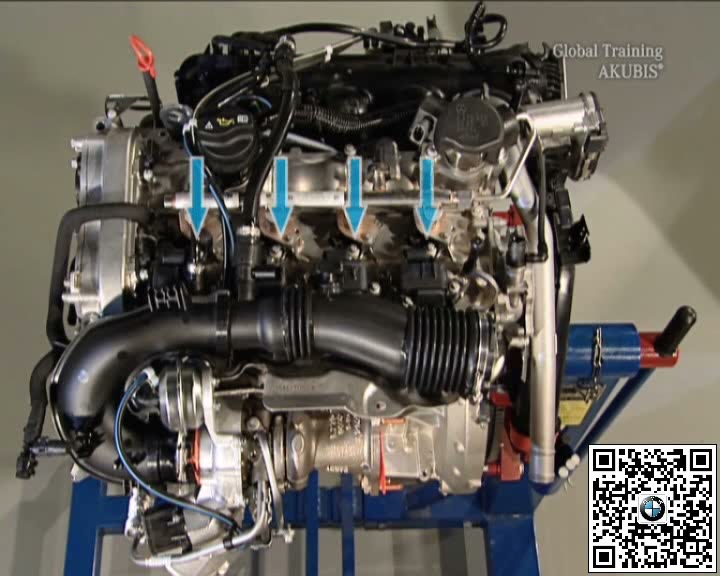

展示发动机总成外观,蓝色箭头指示缸盖区域位置

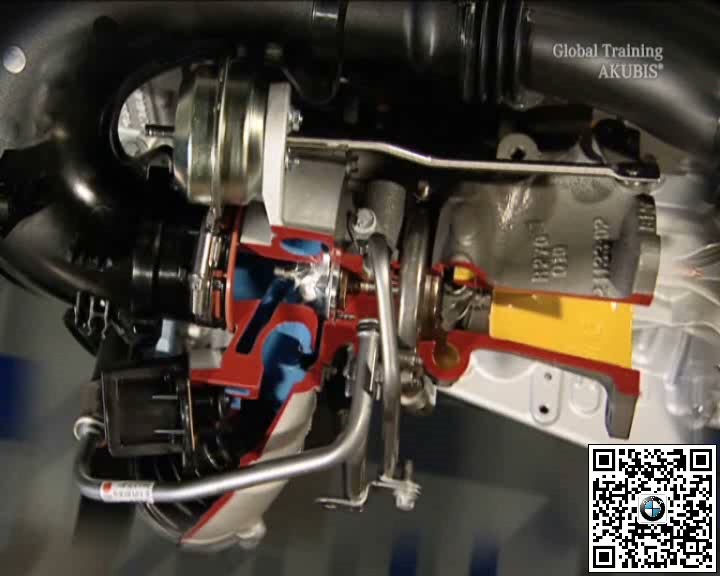

展示增压器剖面图,红色与蓝色区域显示内部流道结构

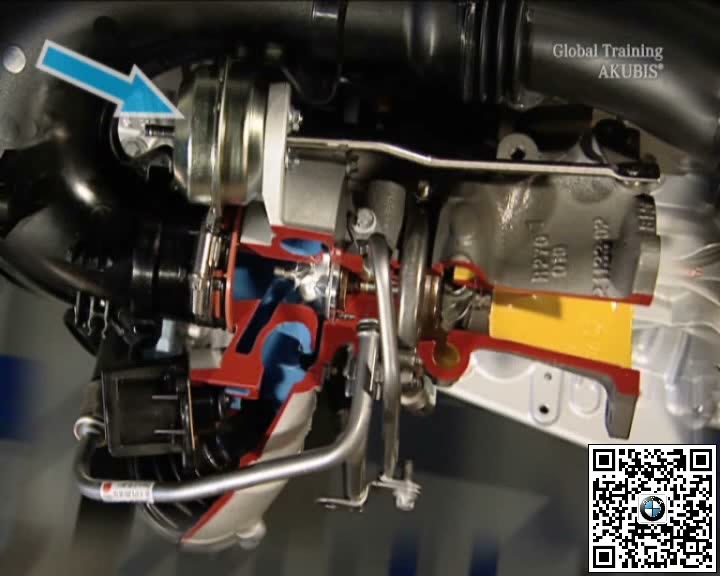

蓝色箭头指向增压器壳体上的传感器接口位置
展示发动机缸体剖面,蓝色箭头指示内部冷却通道位置

三、检查正时和附件驱动位置

识别正时链、链轮、张紧机构以及凸轮驱动关系,同时确认附件皮带、张紧轮和发电机等部件的维修入口。

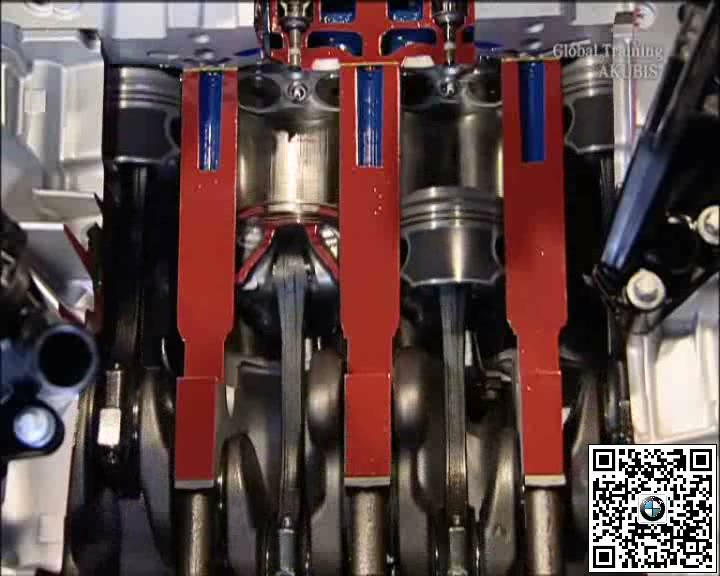

展示活塞连杆组件与曲轴布置结构

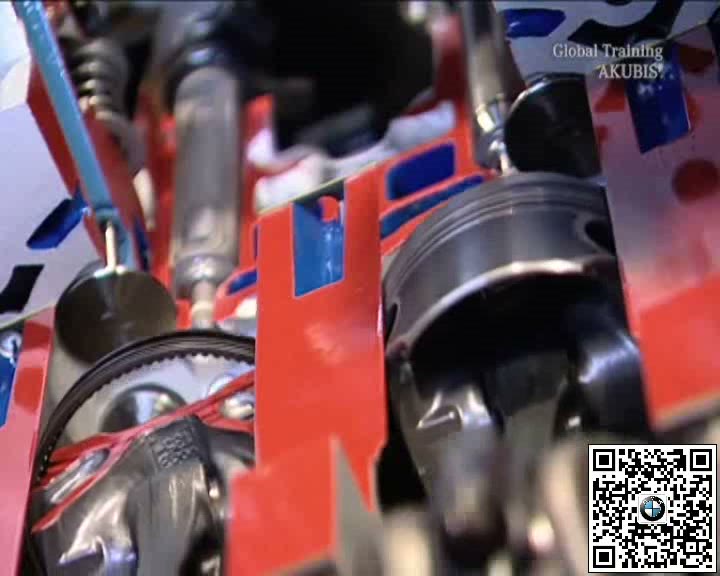

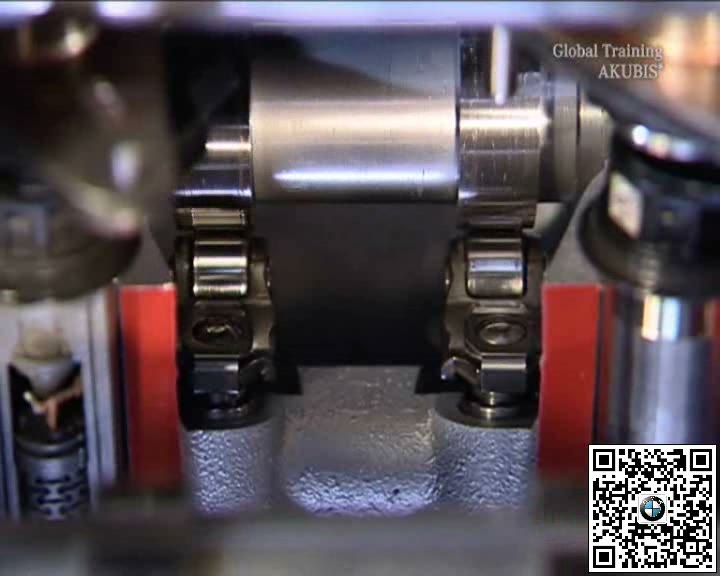

展示凸轮轴及液压挺柱组件细节

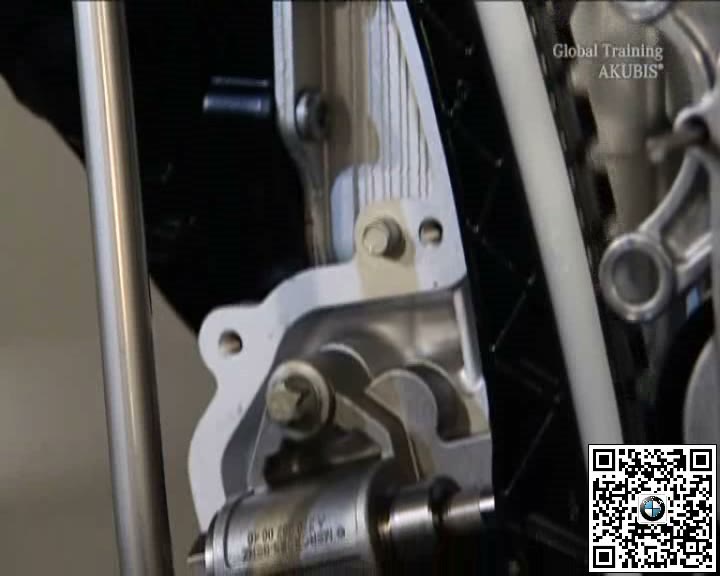

展示正时链条传动机构及张紧器位置

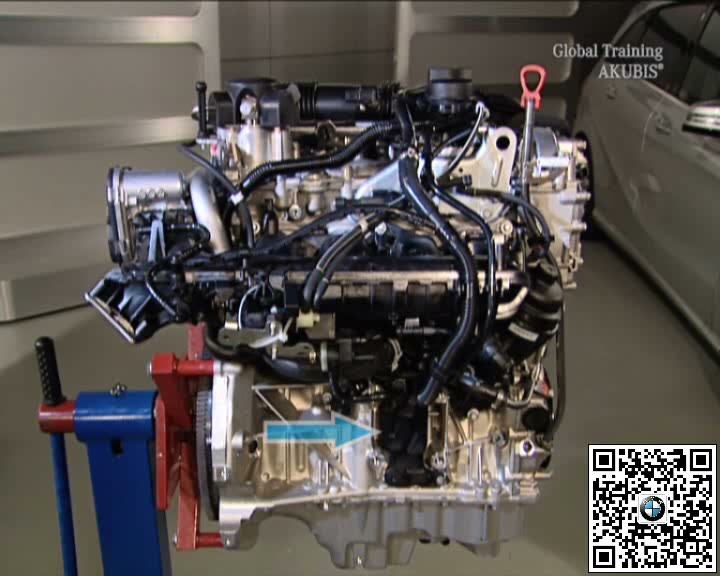

展示发动机总成侧面,蓝色箭头指示附件皮带轮区域

四、建立热管理和维修识别思路

定位冷却液模块、泵体、管路和隔热部件,检查部件间隙与固定。维修时结合故障现象按进气、机械、润滑和冷却系统分区检查。

展示冷却液管路接口及固定支架位置

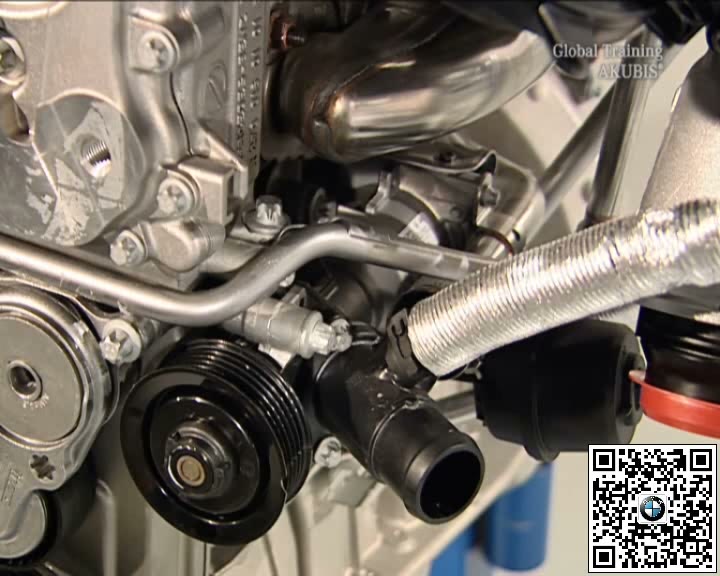

展示水泵壳体与驱动皮带轮安装位置
展示发动机总成侧面,蓝色箭头指示飞轮壳区域

五、完工检查要点

  • 动力总成安装和进气路径已经识别。
  • 曲柄连杆及缸体结构关系清楚。
  • 正时与附件驱动位置已确认。
  • 冷却和热管理部件按具体车型核对。

本文依据奔驰相关技术资料进行归纳与重新编排,文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
