2024+ 特斯拉 Model 3 清洗液位传感器更换：平边朝下、连接器向后

液位传感器需要同时核对密封和安装方向。先断连接器、用塑料工具轻轻分离，检查索环后再定向装回；不要把拆下零件的展示角度当成装车姿态。

适用：2024+ Model 3，施工前按VIN、市场配置和现行原厂程序确认。本文用于维修培训，关联拆装不能只凭本页几句话完成；作业中应使用适当的个人防护用品。

一、先取得访问空间并排液

按前备箱总成拆装程序拆下前备箱储物单元。该关联程序还涉及后部挡板、新风槽及检修板连接器；应保护卡子、导片和定位销。复装前备箱储物单元螺栓时，该程序列5 N·m，数量可能随配置不同，不能把此扭矩用到清洗泵或液位传感器上。

打开清洗液储液罐盖，将气压式排液器放在车辆前部附近，并把压缩空气管连接到排液器。打开排液器阀门，将抽液软管放入储液罐一角，尽量抽出清洗液。随后断开压缩空气管并移走排液设备。注意：压缩空气接的是排液器，不是向塑料储液罐直接加压；分离接口时仍应准备承接残液。

二、分离连接器后轻轻移出

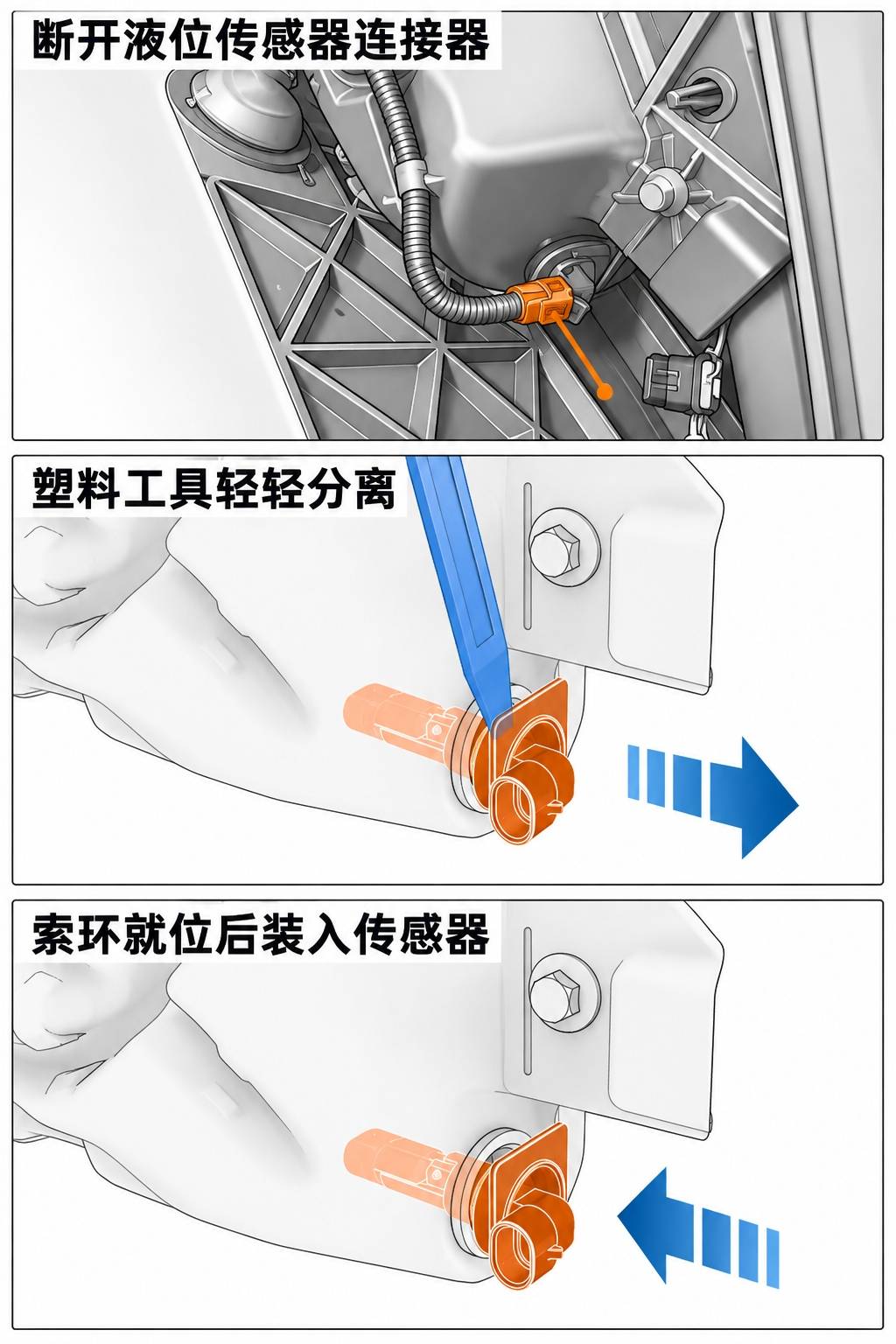

断开清洗液液位传感器连接器。使用塑料饰板工具，将传感器从储液罐上轻轻撬开，注意不要损坏传感器。图中上部定位线只标出接头位置，中部蓝色工具及向外箭头说明分离关系；不是让工具顶住电气插孔，也不是让线束承受拉力。

三、检查索环，先装密封件

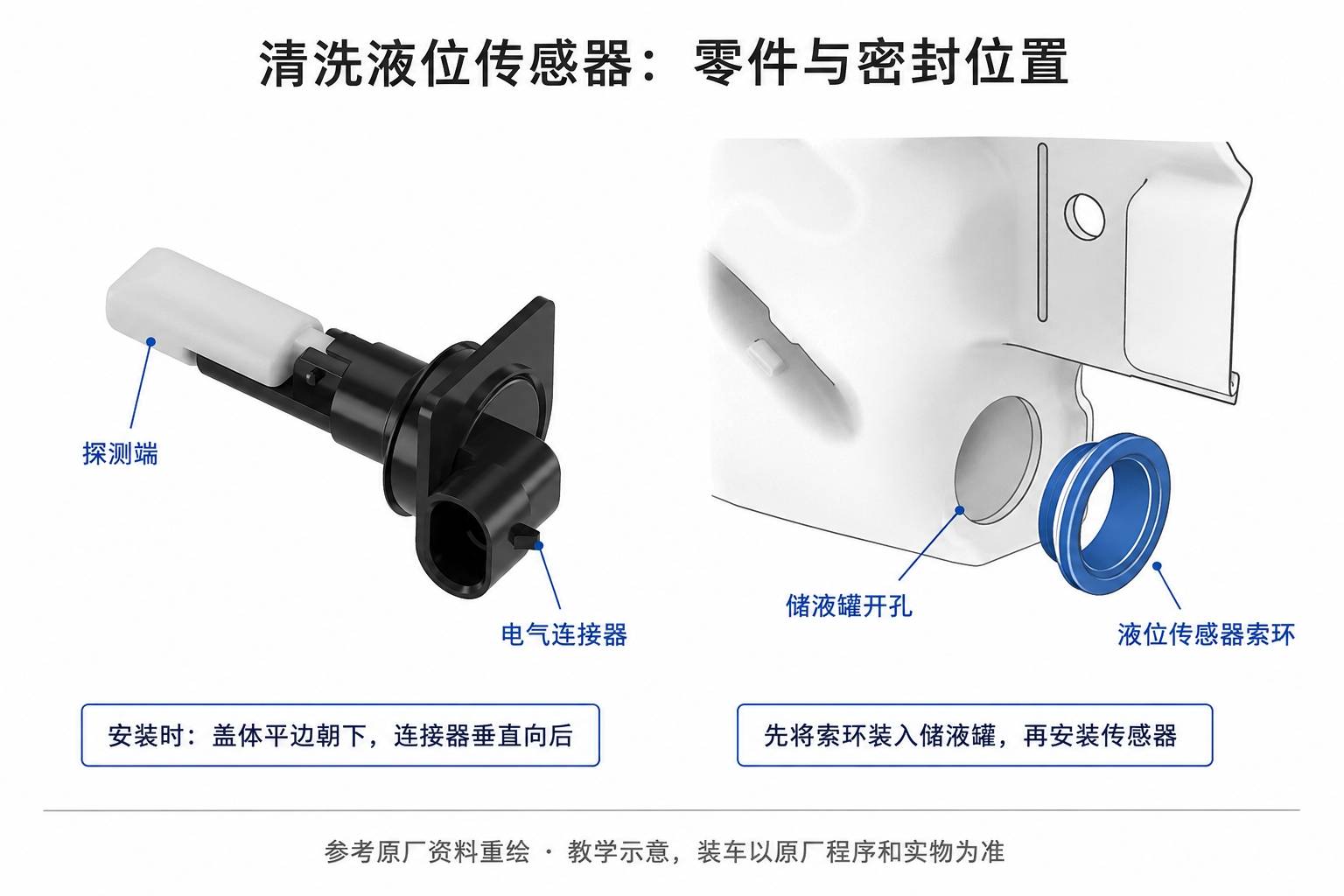

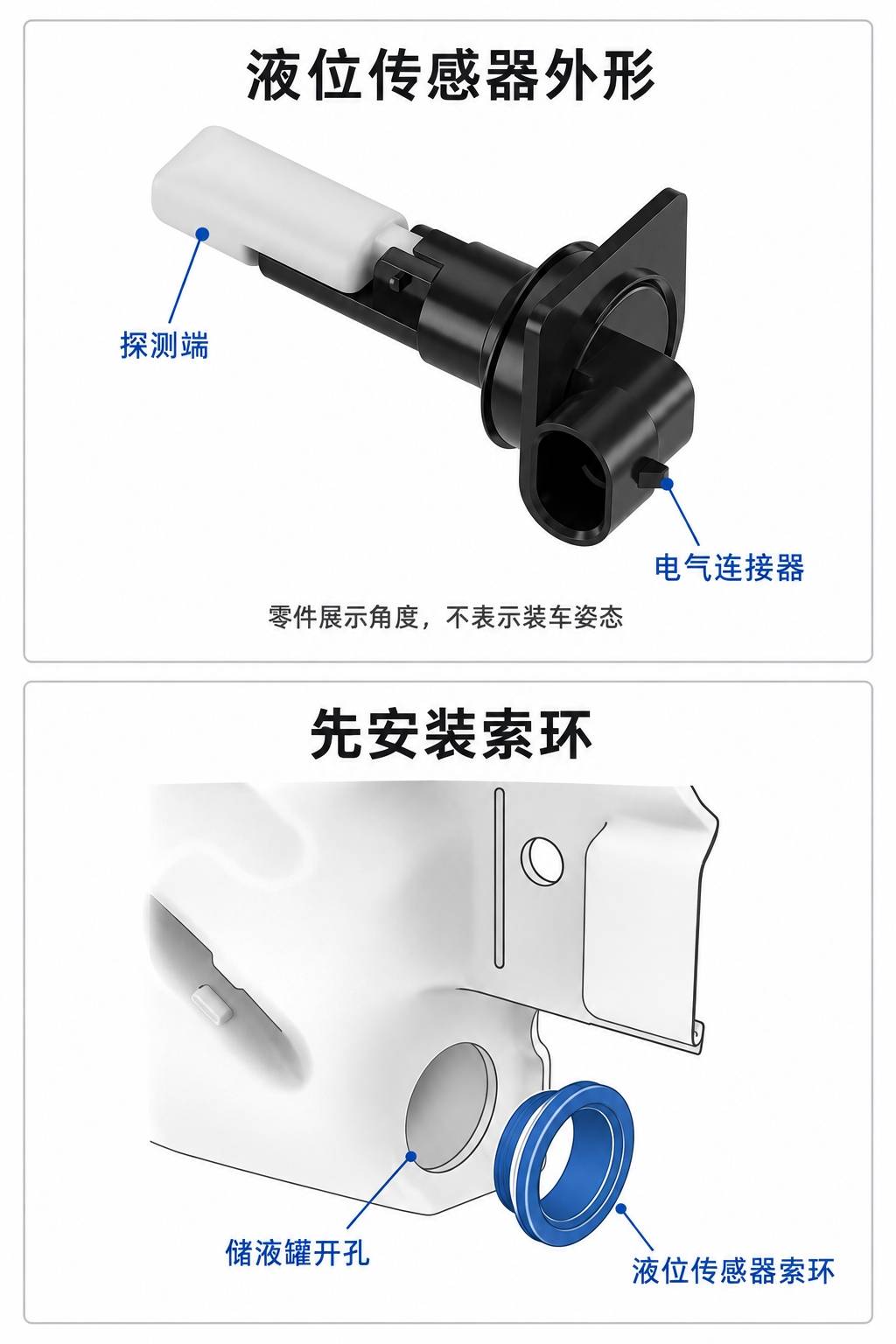

取下传感器上的索环，检查是否损坏，必要时更换。安装时先将索环装到储液罐，再安装传感器。下面上图展示拆下零件的外形，下图展示储液罐开孔和索环，两者用于识别部件，不按图中展示姿态直接确定装车方向。

四、装回时核对两个方向

原厂明确要求：传感器罩的平整边缘朝下，传感器连接器垂直向后。应结合装车视角和实车检查这两个条件，不能只以“已经插进去”作为合格依据。前面三联图最下方是原厂装入关系示意，箭头表示进入储液罐，并不是车辆前后方向的坐标。

传感器正确就位后接回电气连接器，按前备箱关联程序恢复储物单元及其访问部件。避免夹压线束，确认密封件没有错位。

五、加注与完工复核

加注清洗液，盖好储液罐盖，按原厂要求验证雨刮器与清洗器运转。培训检查建议：查看传感器密封处是否渗漏，并核对液位提示是否与实际状态相符；异常时按适用诊断资料继续排查。本原厂页没有给出电阻、供电或针脚测试值，不据此编造测量标准。

原厂资料与配图说明

主要来源：液位传感器—雨刮储液罐（拆卸和更换）及前备箱关联程序。本次全文和配图复核2026-09-12，主页面标注2026-08-09。

两张配图按原厂照片和结构图重绘，采用五个上下排列的细节视图，分别解释接头、分离、装入、零件外形及索环位置，并非特斯拉原始图片。图中未给出尺寸或电气针脚定义，施工以适用原厂程序和实车为准。
