奔驰W177显示模块拆装：仪表台保护、固定释放与插头锁止

W177显示模块表面和仪表台饰件容易划伤，作业前需要覆盖方向盘、饰面和相邻出风口。

屏幕背部连接空间有限，拆下固定后应先托住总成，再按插头锁止结构完成分离。

一、关闭点火并完整保护仪表区域

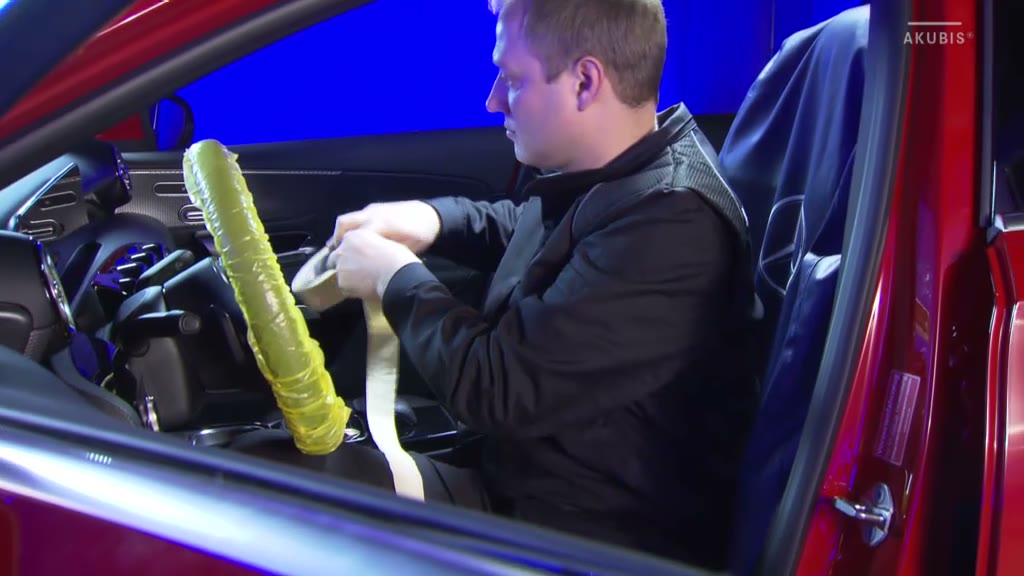

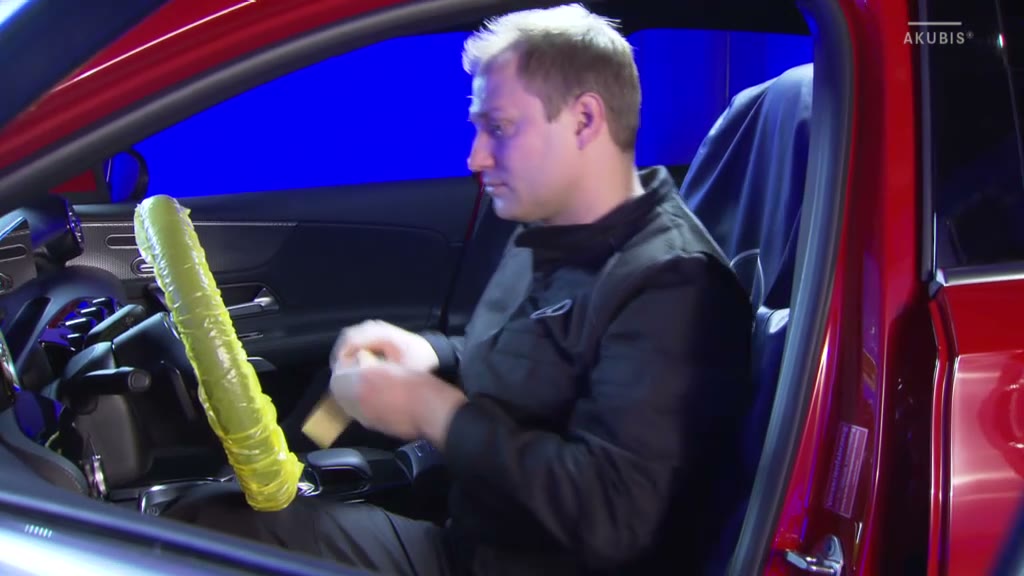

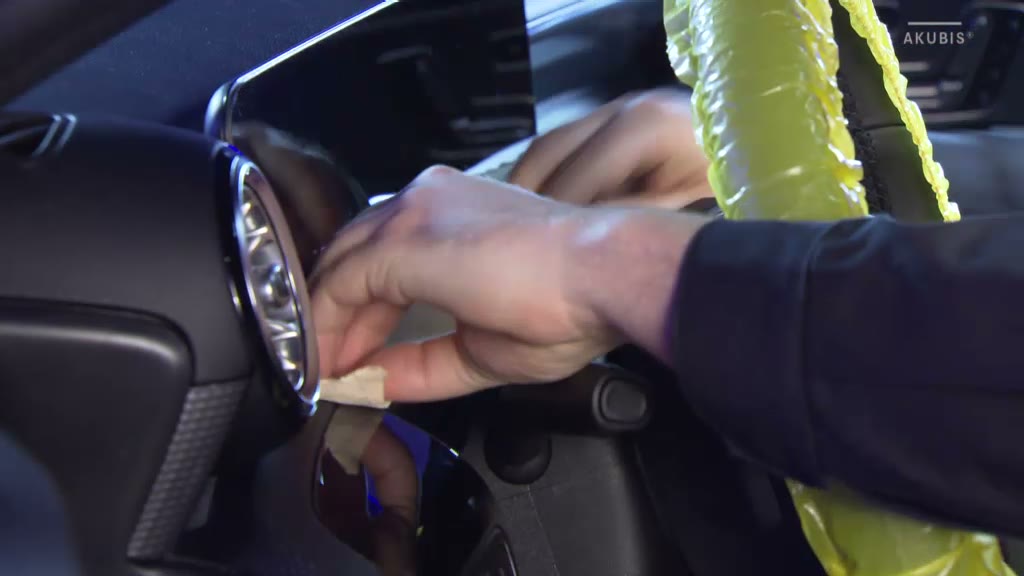

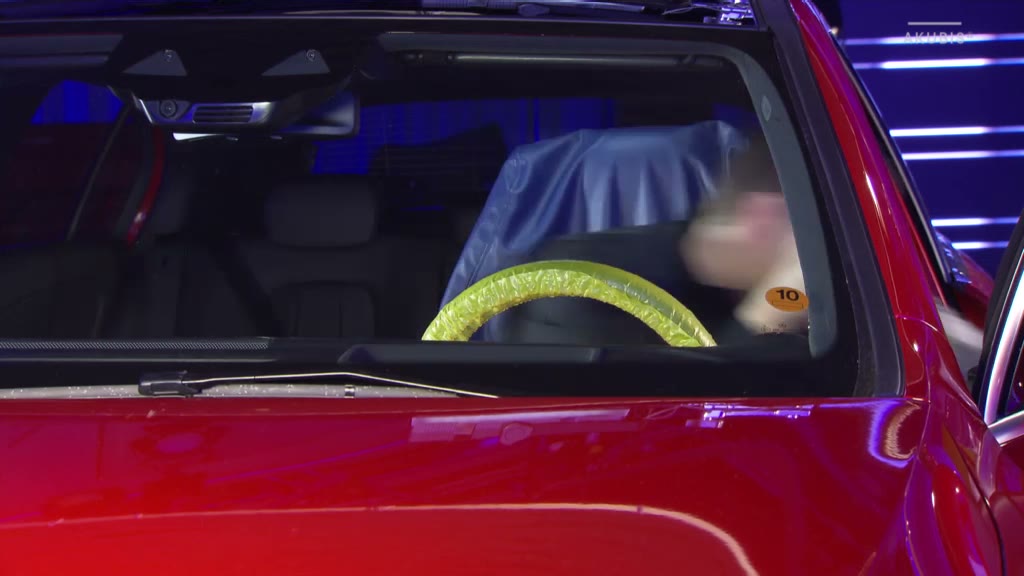

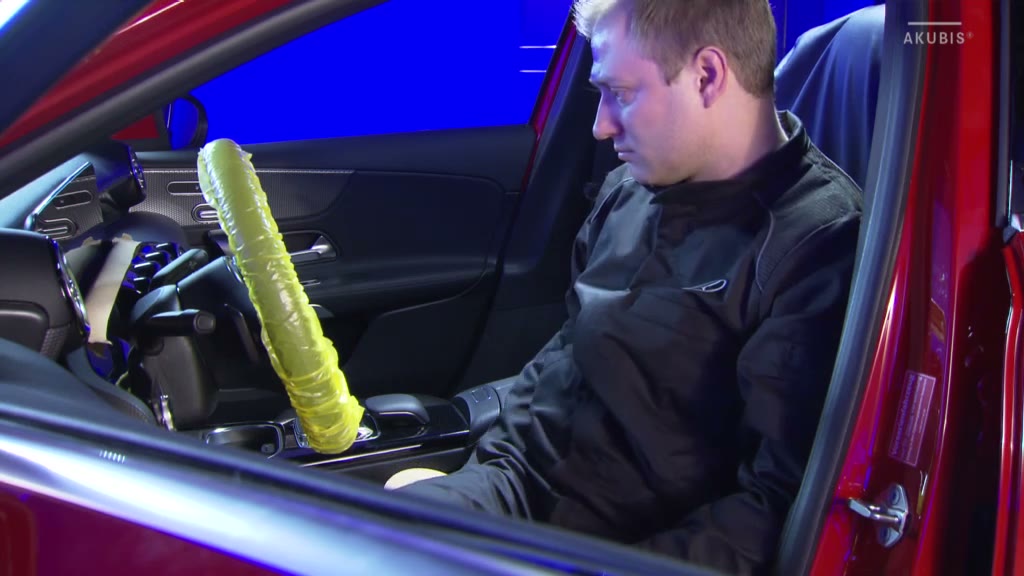

保存必要车辆设置，关闭点火后覆盖方向盘、仪表台和显示屏表面，避免工具接触可见饰面。

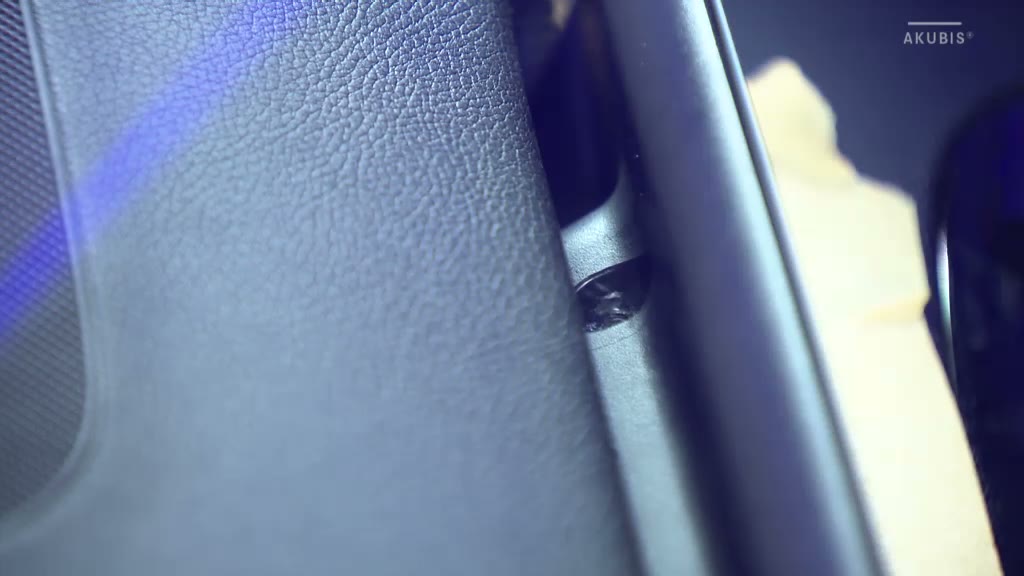

二、拆除固定并平稳抬起显示模块

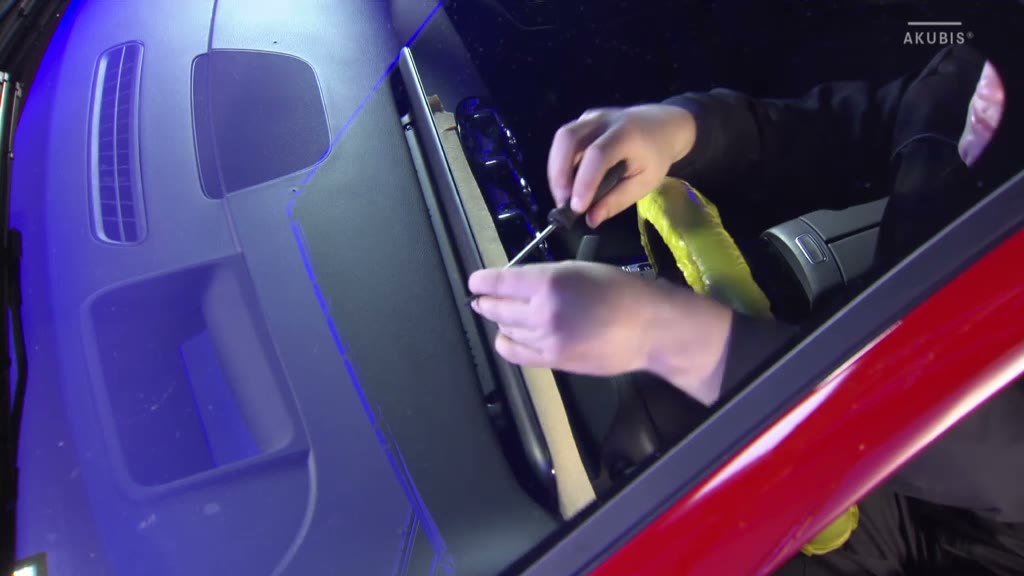

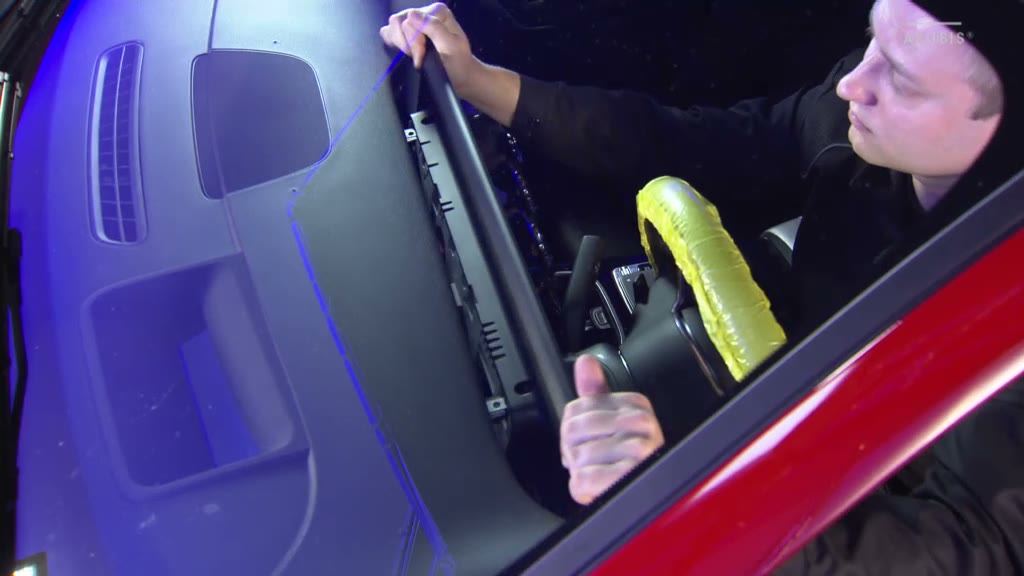

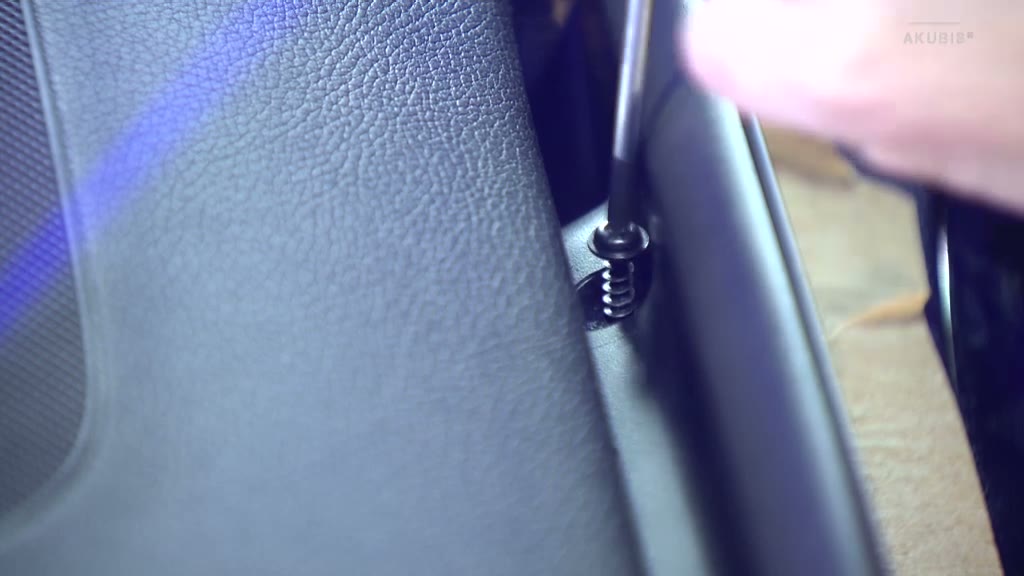

按进入路径拆开相邻覆盖和固定件，用双手托住模块并从安装位置平稳移出。

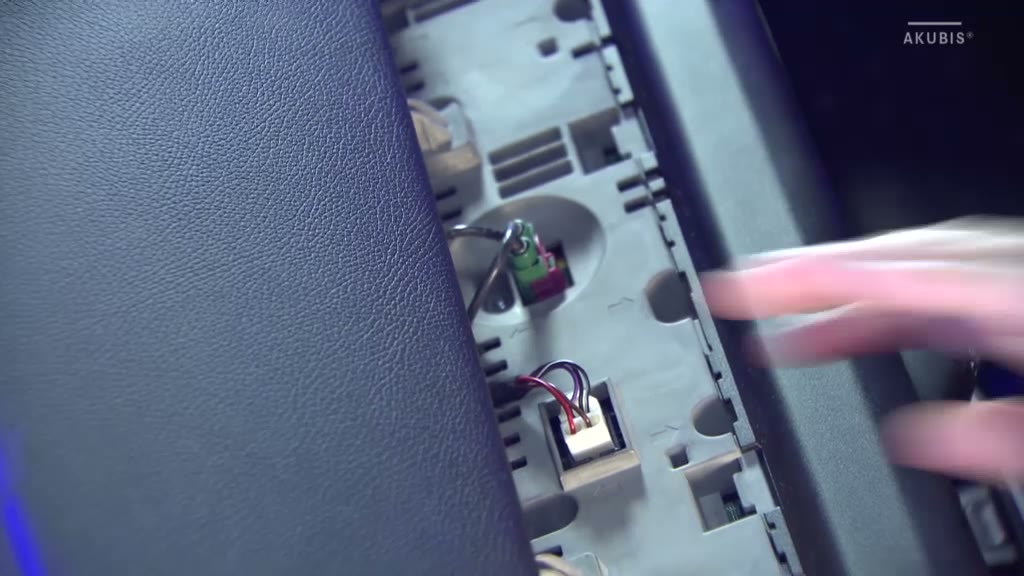

三、识别锁止方向并断开背部插头

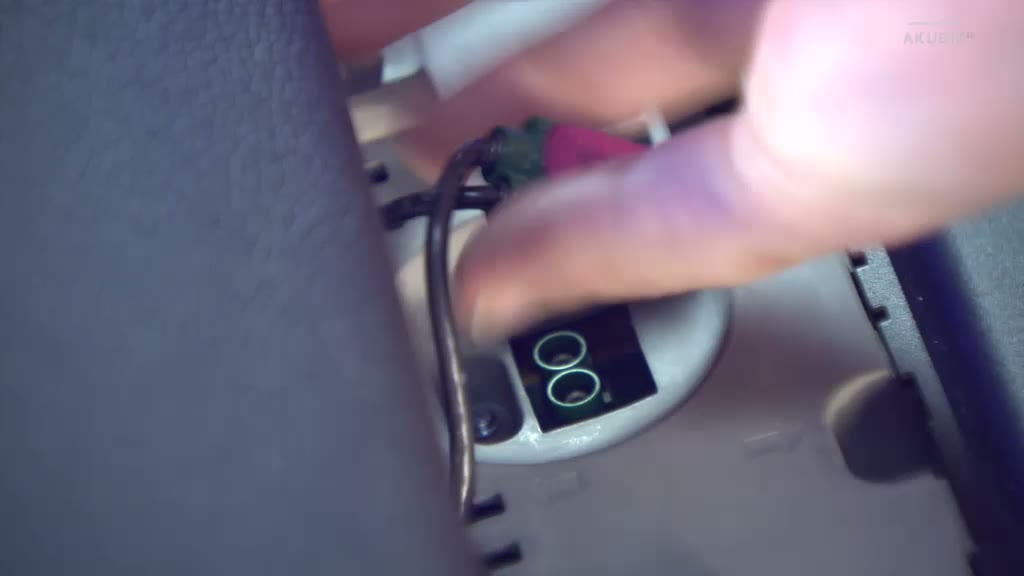

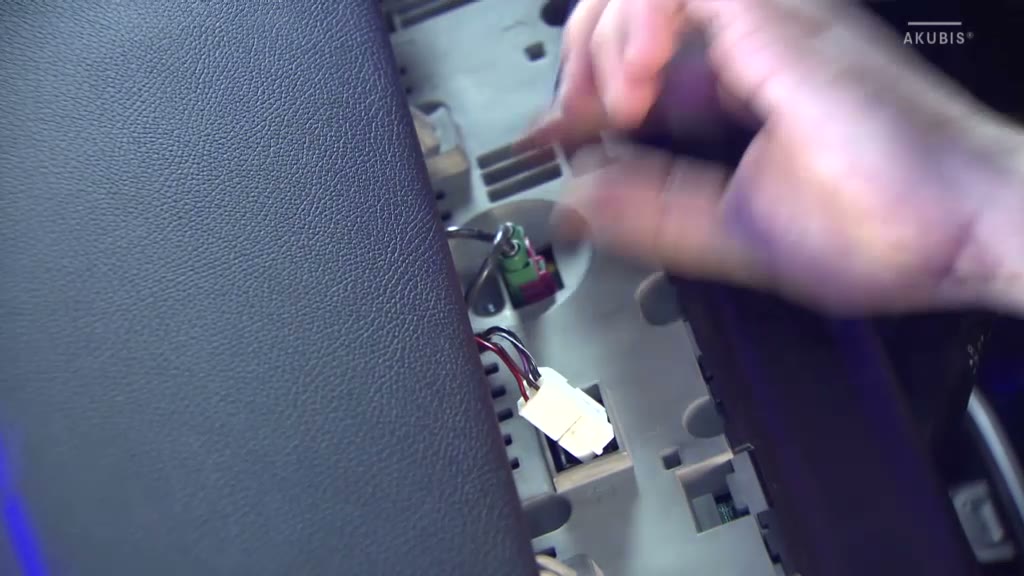

观察插头结构，先解除二次锁止再拔出连接，禁止通过拉扯线束分离插头。

四、定位装复并检查显示和诊断状态

确认插头完全锁止并恢复固定，接通车辆后检查屏幕显示、控制响应及控制单元故障存储。

五、完工检查要点

• 方向盘和仪表饰面已保护。
• 显示模块始终得到可靠托持。
• 背部插头锁止结构完整。
• 装复后显示及控制功能正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
