宝马折叠式软顶中的折叠束带松动：PuMA 64870357-02

一、适用范围与投诉现象

适用车型、生产日期、发动机及装备范围见通报首页；进入诊断前必须逐项核对，不能把相似现象直接套用于范围外车辆。 在折叠式软顶打开和关闭时，客户可从外面看到断裂的折叠束带。 在折叠式软顶关闭时，在车门玻璃和折叠式软顶材料之间可以看到松动的折叠束带。 在折叠式软顶打开时，折叠束带未在拉杆和折叠式软顶材料之间的限定位置。

二、故障证据与诊断线索

完整读取车辆故障存储器并记录复现条件，同时核对车辆识别号、生产日期、选装配置和当前集成等级，再与通报页面中的条件逐项比对。

三、原因判断

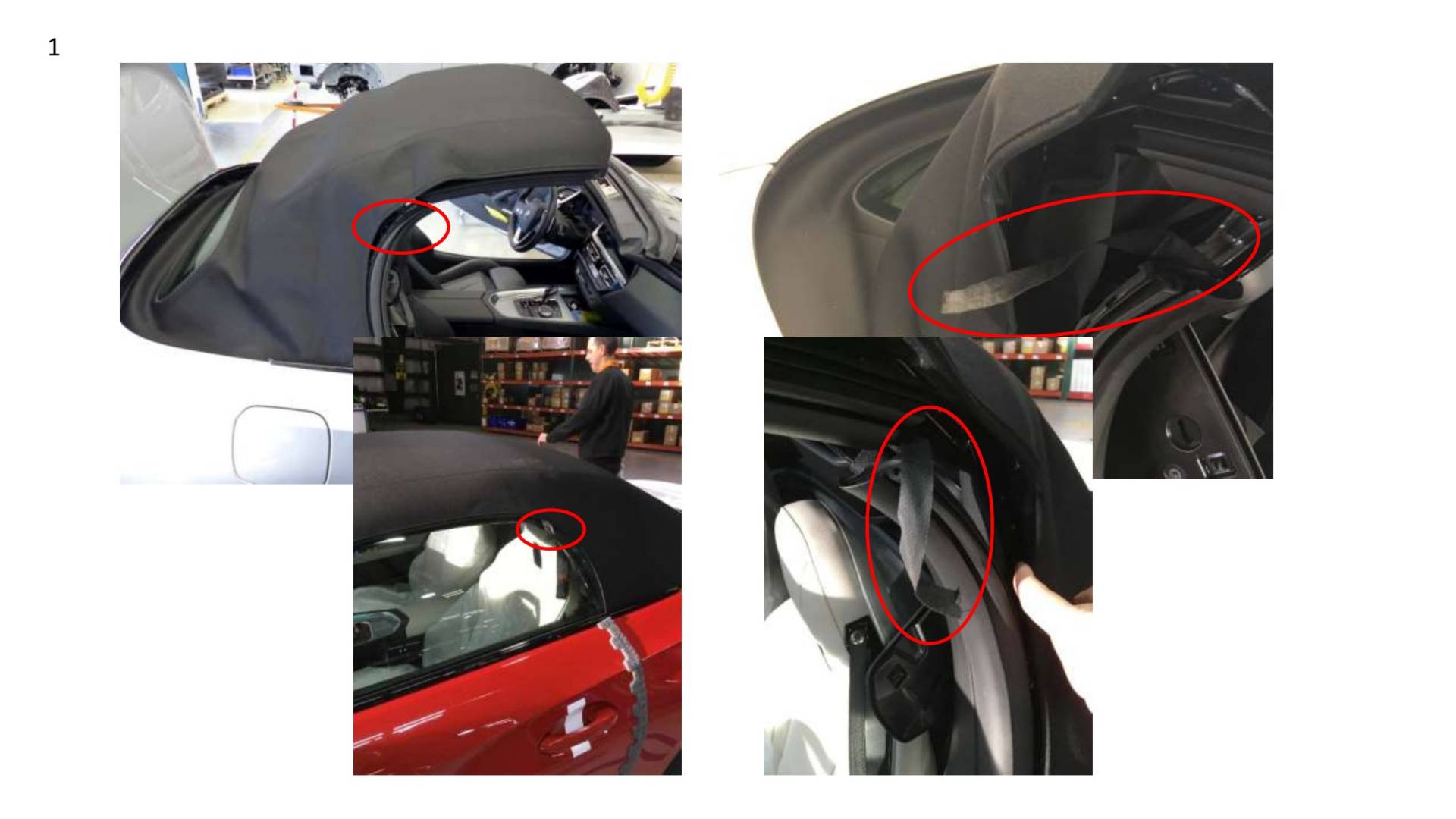

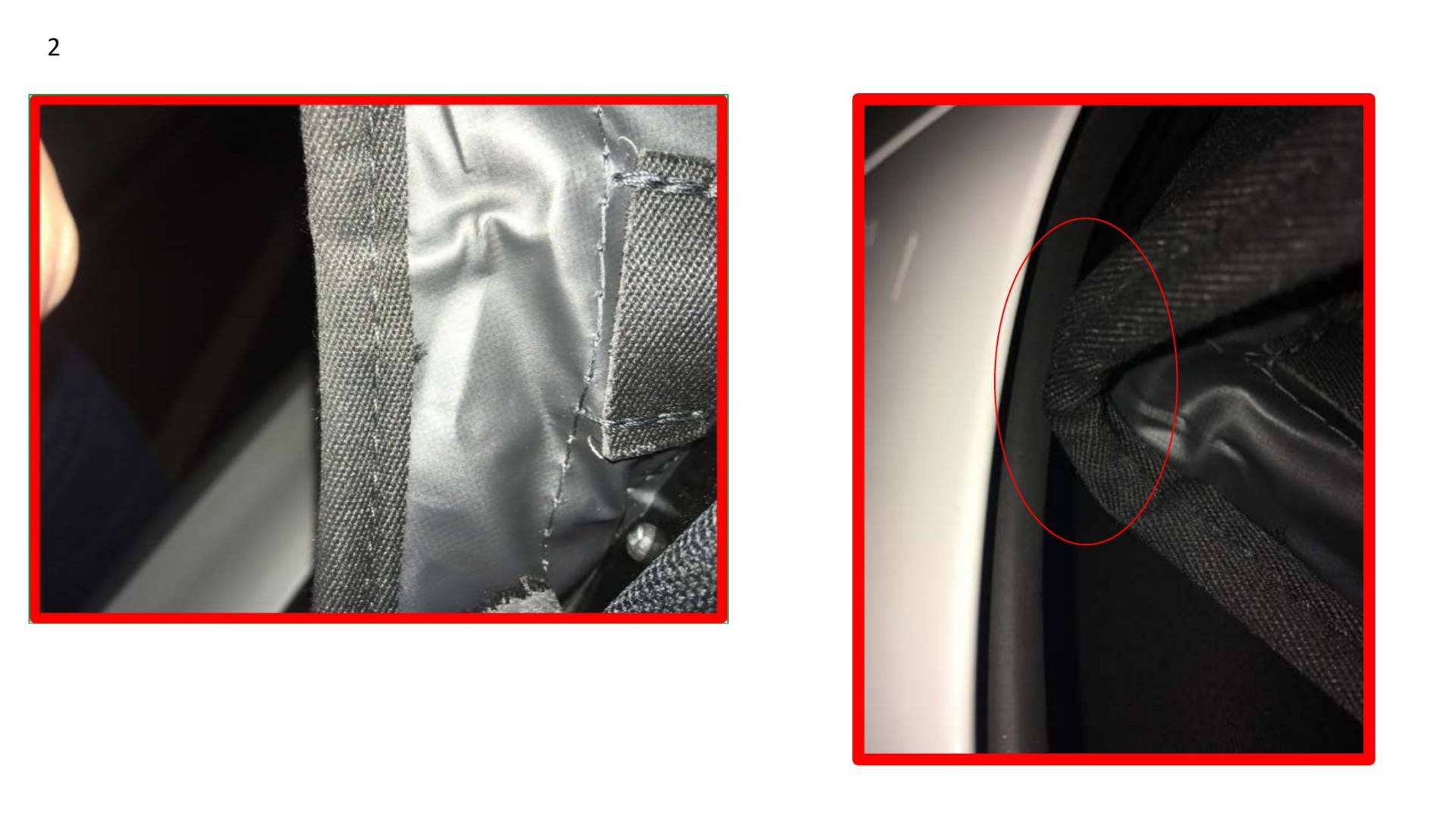

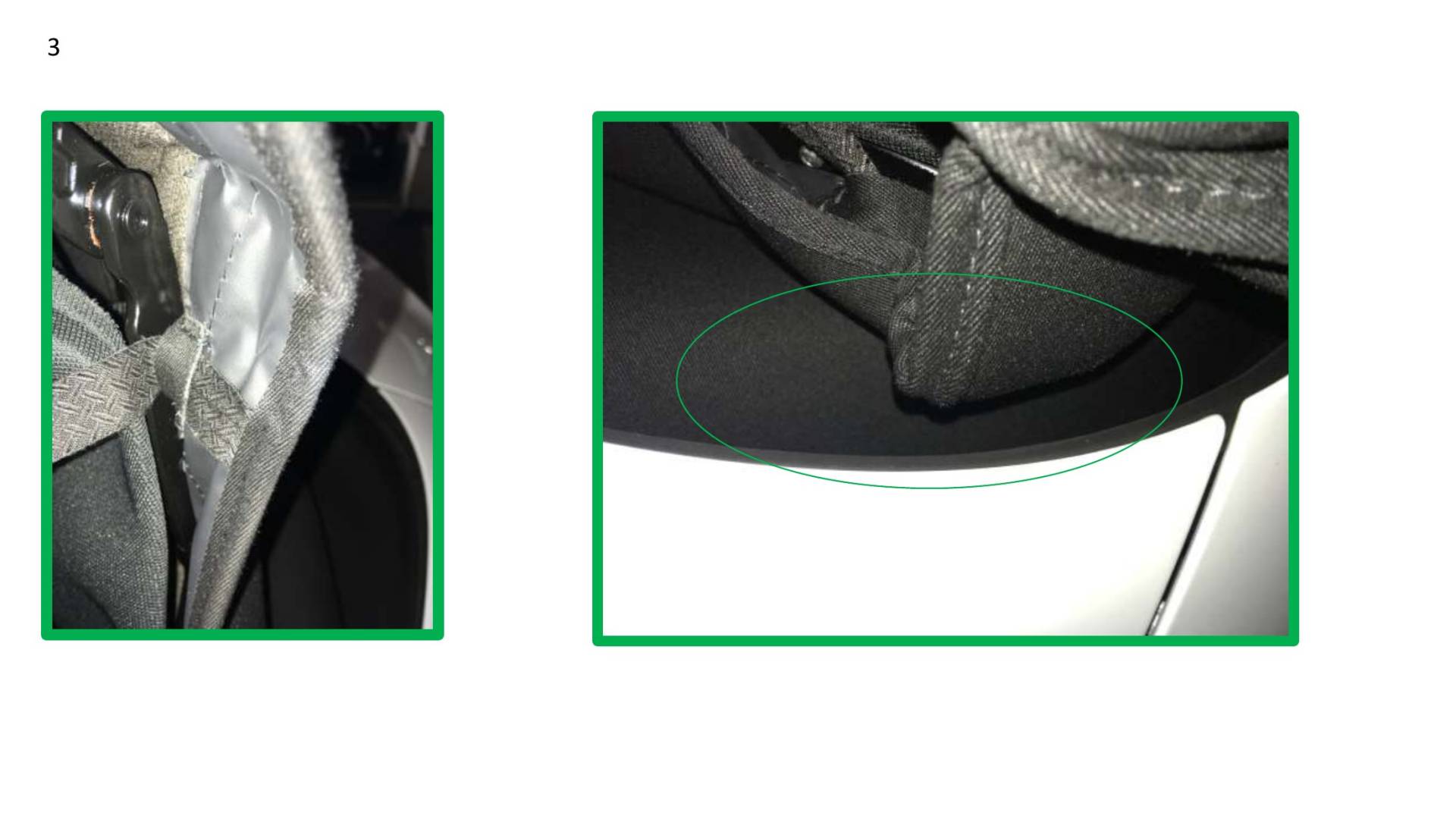

折叠式软顶在 B 柱区域的上部。 附件幻灯片 01：车辆全貌；附件幻灯片 02：故障症状和影响；附件幻灯片 03：正常状态和影响。

四、原通报维修措施

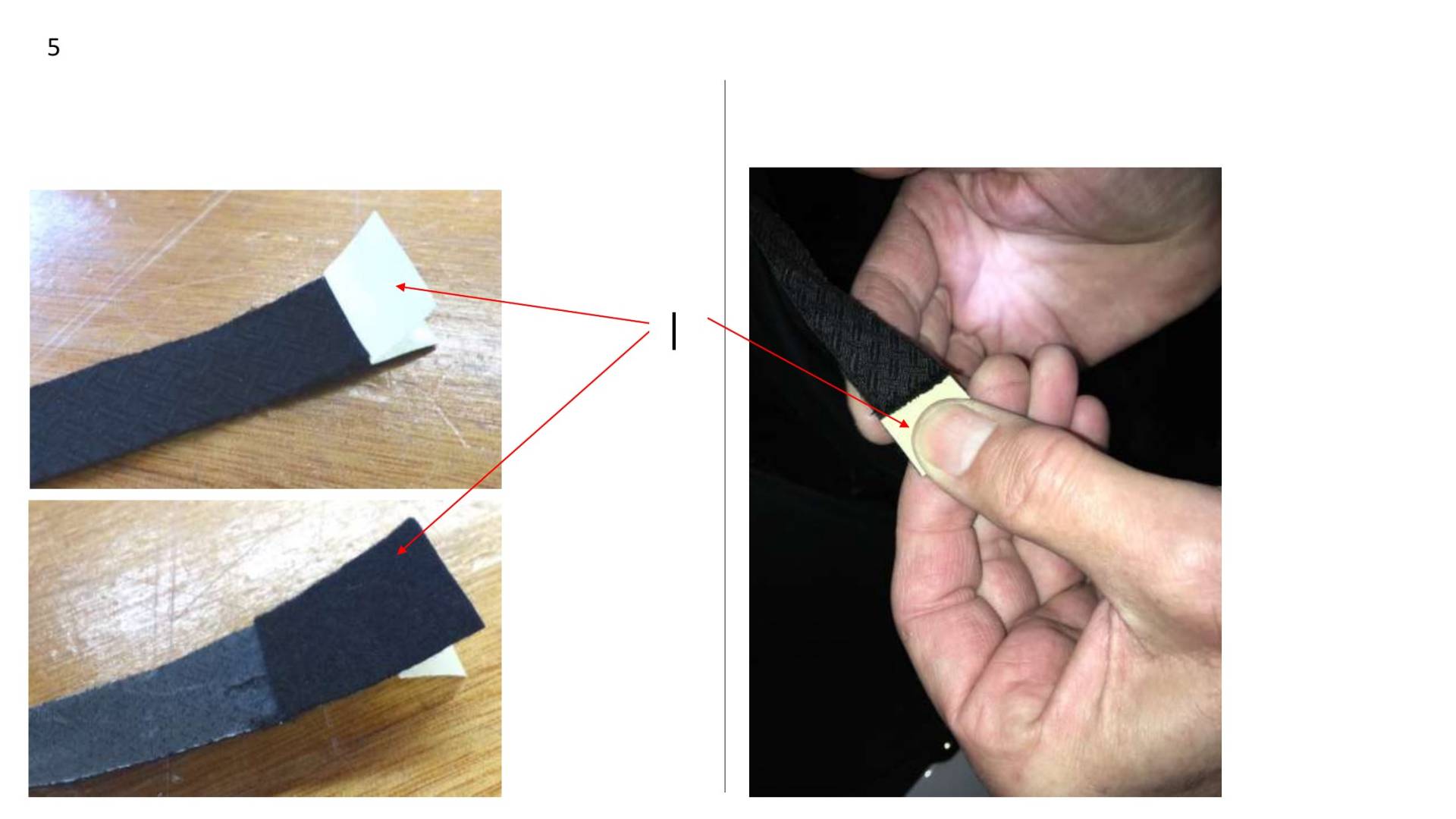

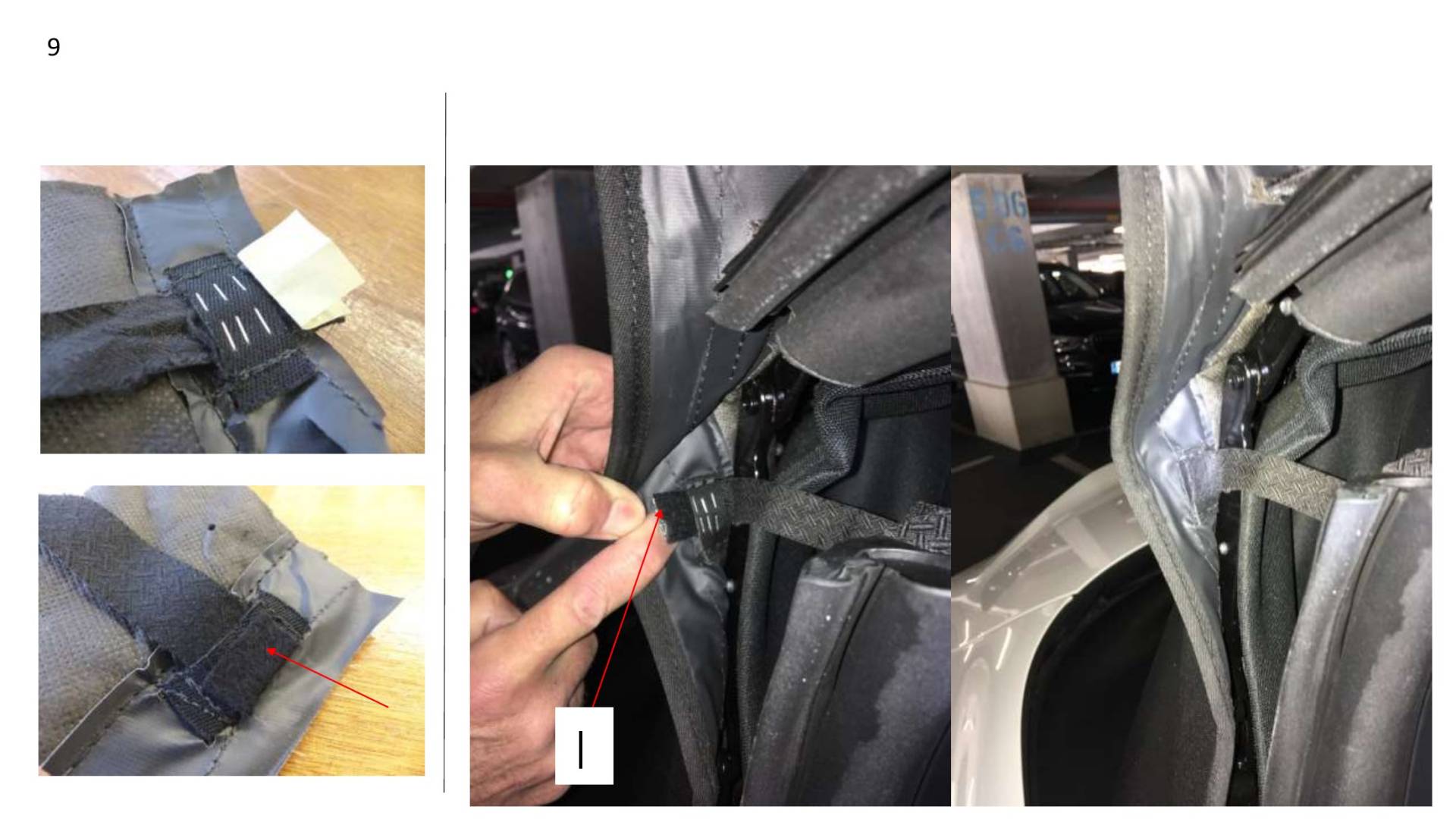

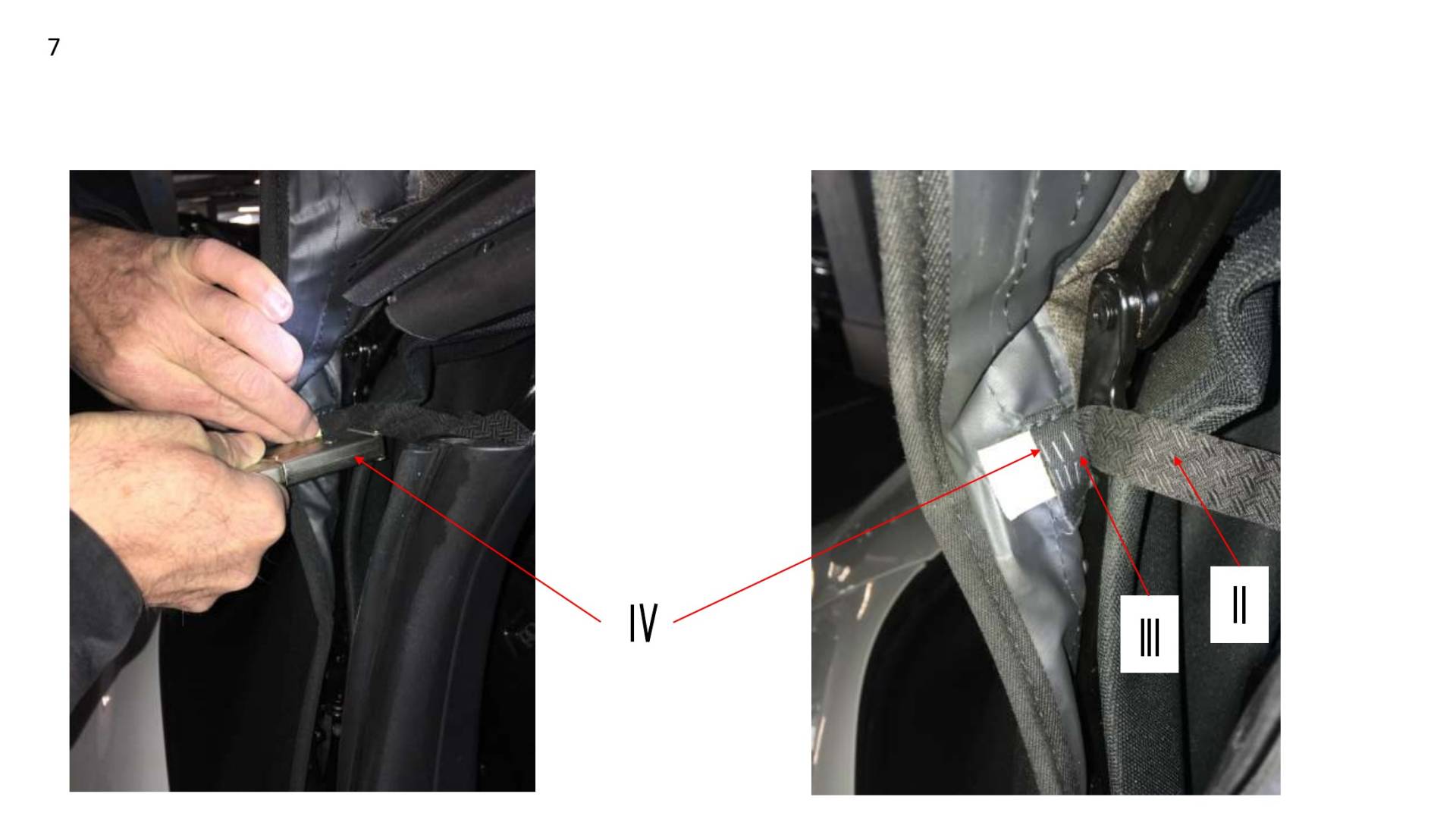

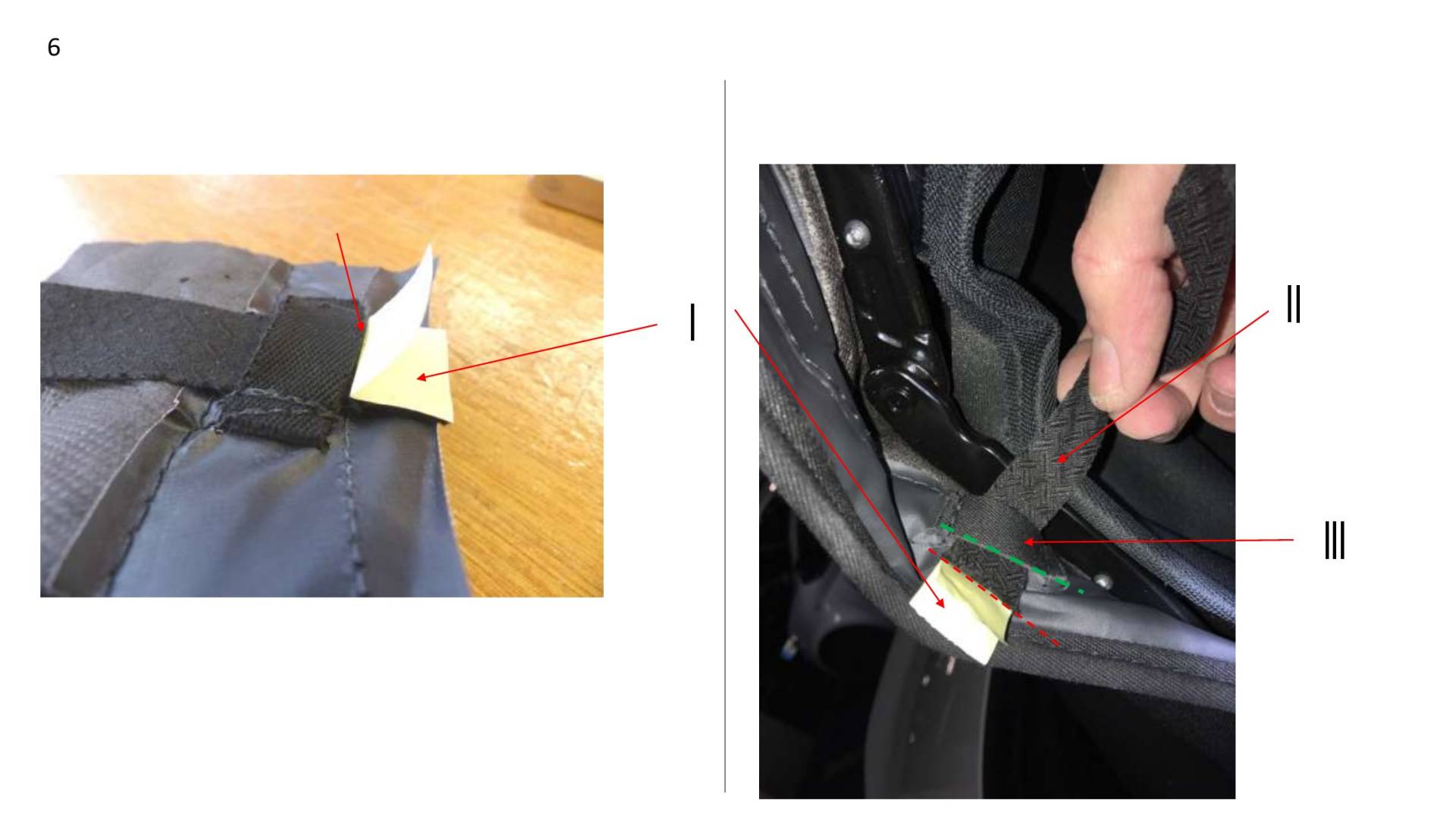

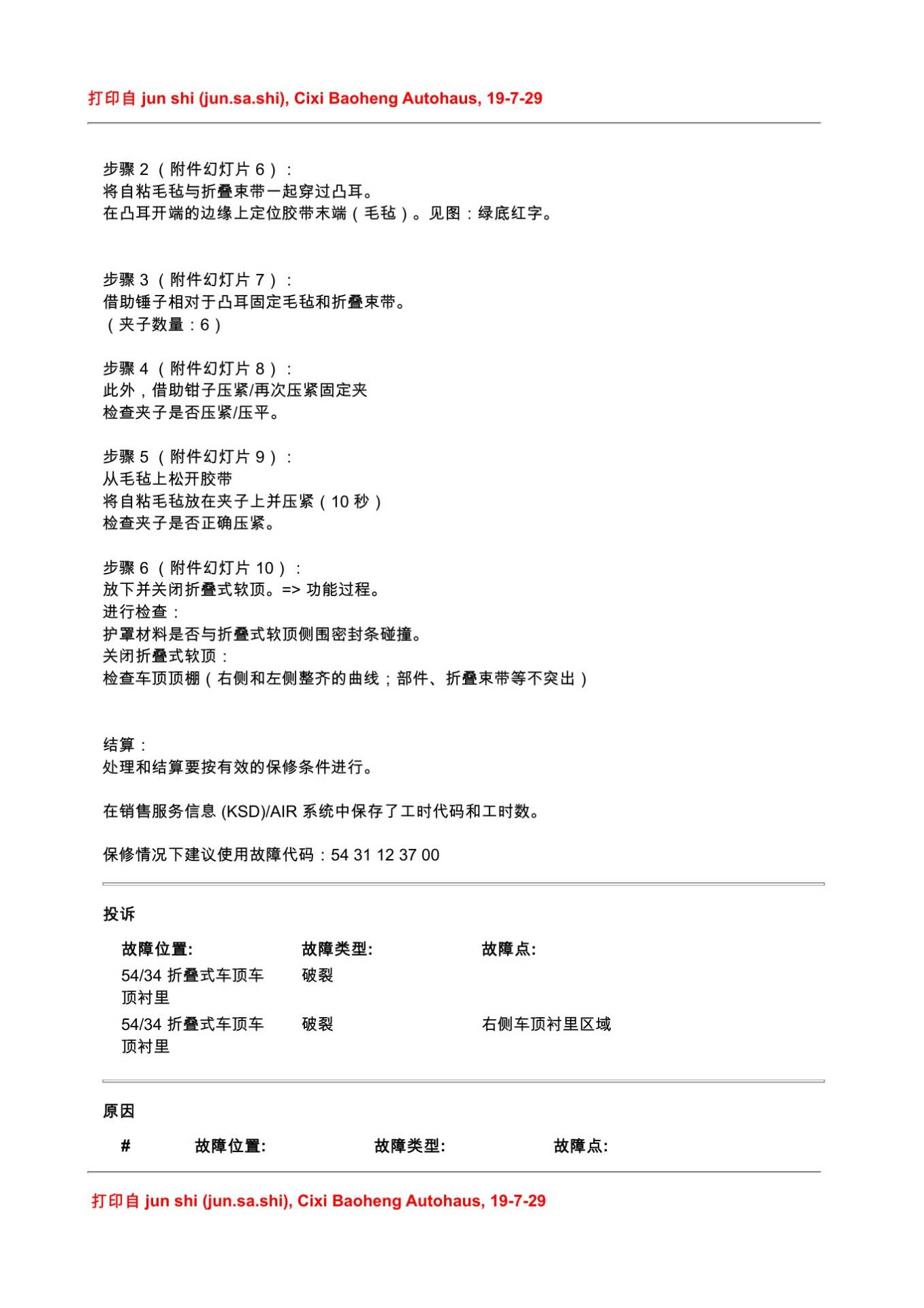

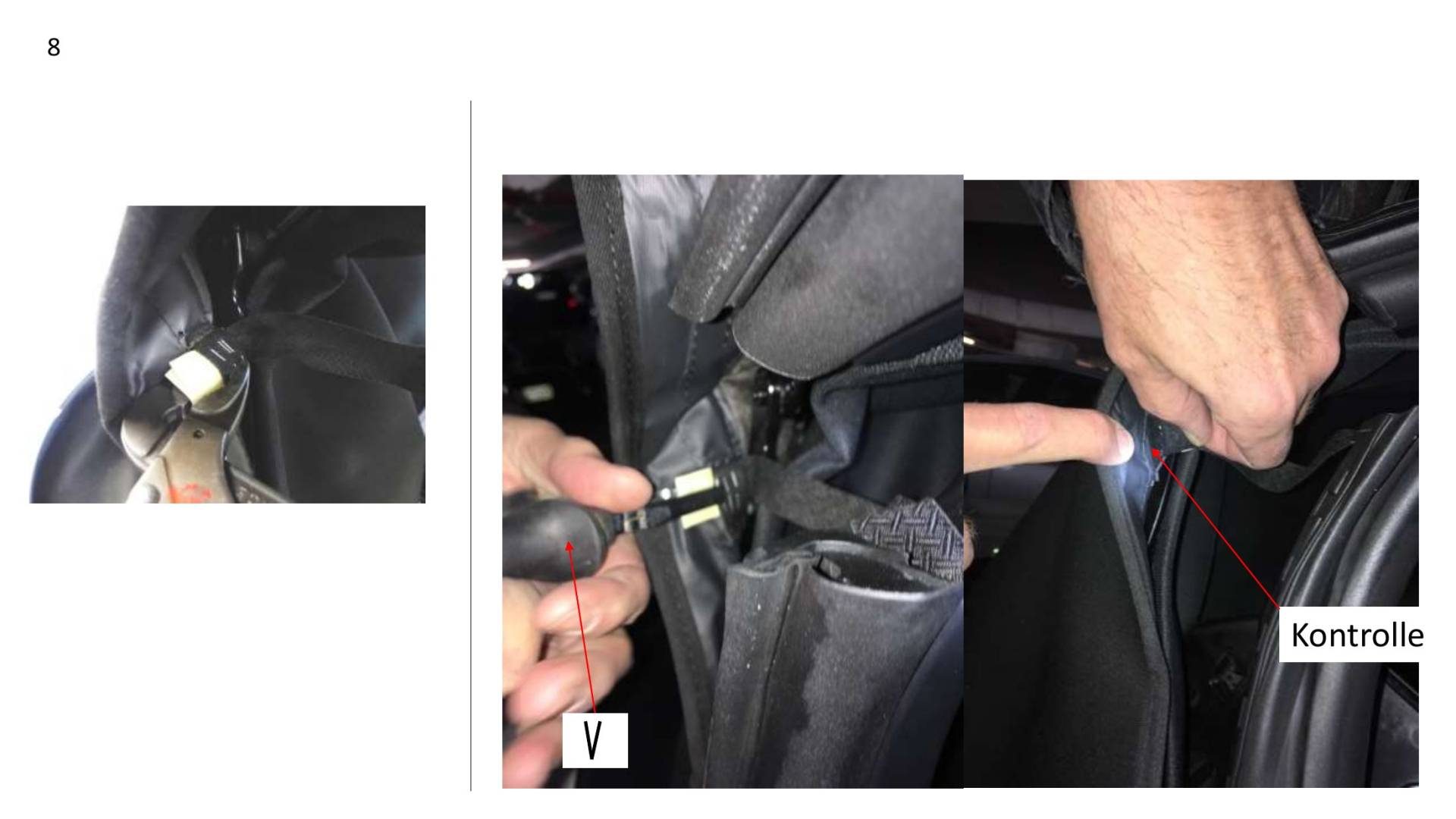

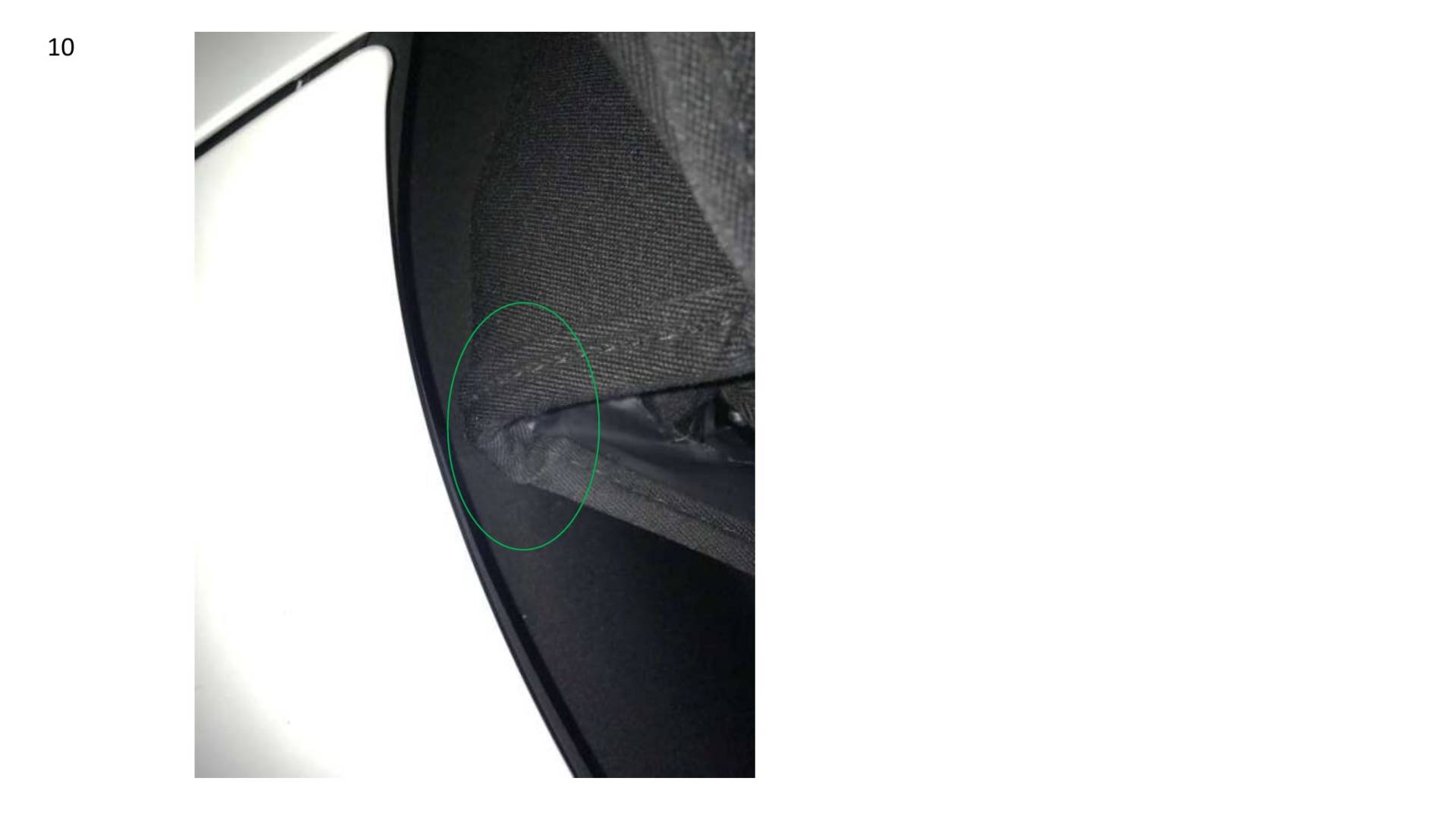

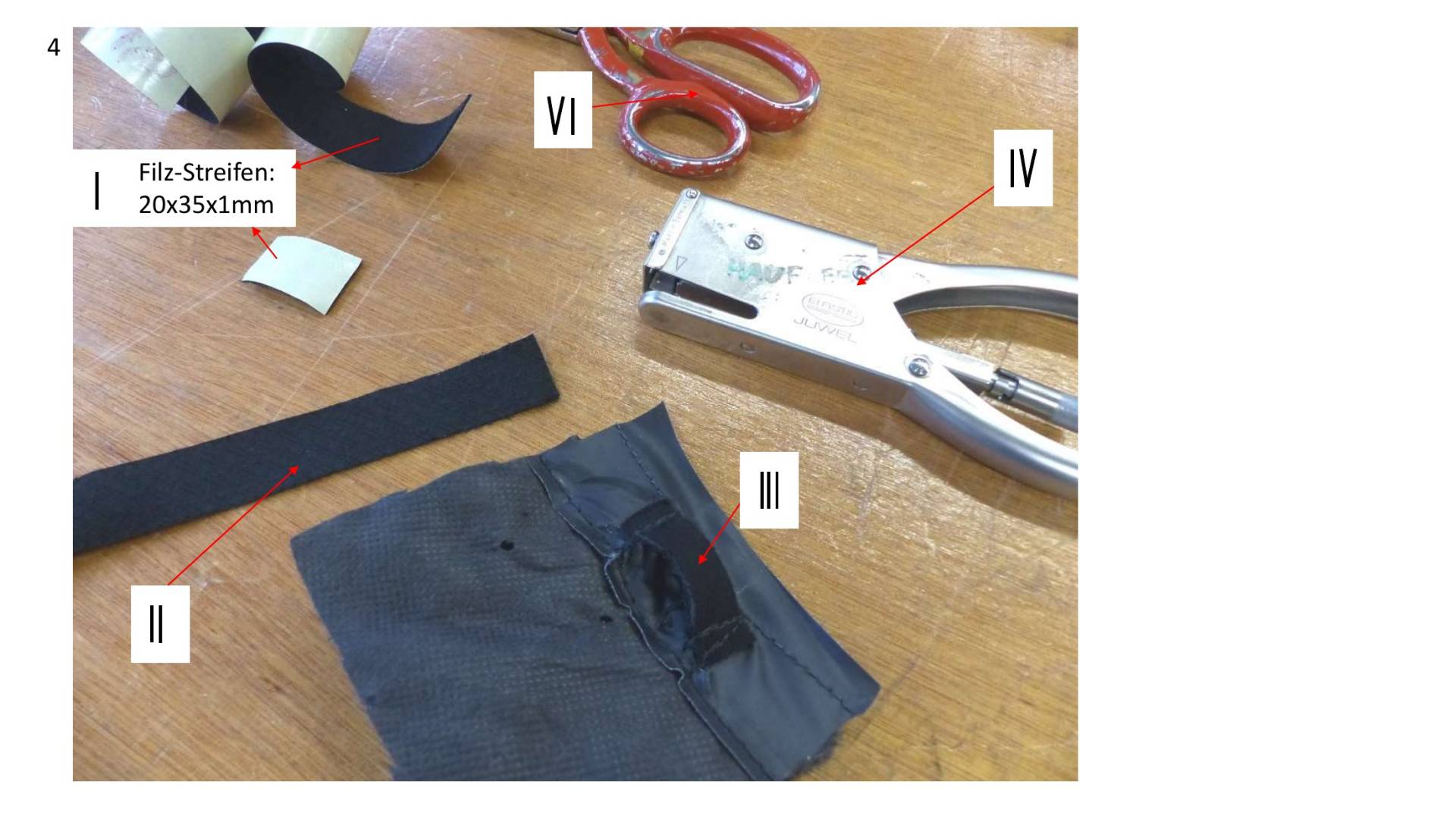

+++ 添加了附件 +++ 发生客户投诉时，按如下方式操作： 附件幻灯片 04：材料和工作介质 - I：自粘毛毡（毛毡条：20x35x1mm) （零件号码 1377052 或零件号码 2353024） - II：折叠束带 - III：凸耳（护罩材料中的开口：模板） - IV：平头钉钳（夹子） - V：组合钳 - VI：剪刀 步骤 1 （附件幻灯片 5）： 按尺寸 (20*35*1) 裁剪自粘毛毡并粘贴到折叠束带上，直至一半处。 步骤 2 （附件幻灯片 6）： 将自粘毛毡与折叠束带一起穿过凸耳。 在凸耳开端的边缘上定位胶带末端（毛毡）。见图：绿底红字。 步骤 3 （附件幻灯片 7）： 借助锤子相对于凸耳固定毛毡和折叠束带。 （夹子数量：6） 步骤 4 （附件幻灯片 8）： 此外，借助钳子压紧/再次压紧固定夹 检查夹子是否压紧/压平。 步骤 5 （附件幻灯片 9）： 从毛毡上松开胶带 将自粘毛毡放在夹子上并压紧（10 秒） 检查夹子是否正确压紧。 步骤 6 （附件幻灯片 10）： 放下并关闭折叠式软顶。=> 功能过程。 进行检查： 护罩材料是否与折叠式软顶侧围密封条碰撞。 关闭折叠式软顶： 检查车顶顶棚（右侧和左侧整齐的曲线；部件、折叠束带等不突出）。

五、诊断边界与完工复核

若车辆条件、故障码组合或软件等级与通报不完全一致，应停止套用本措施，转入当前ISTA/AIR诊断流程，并根据实车结果完成复核。

六、资料说明

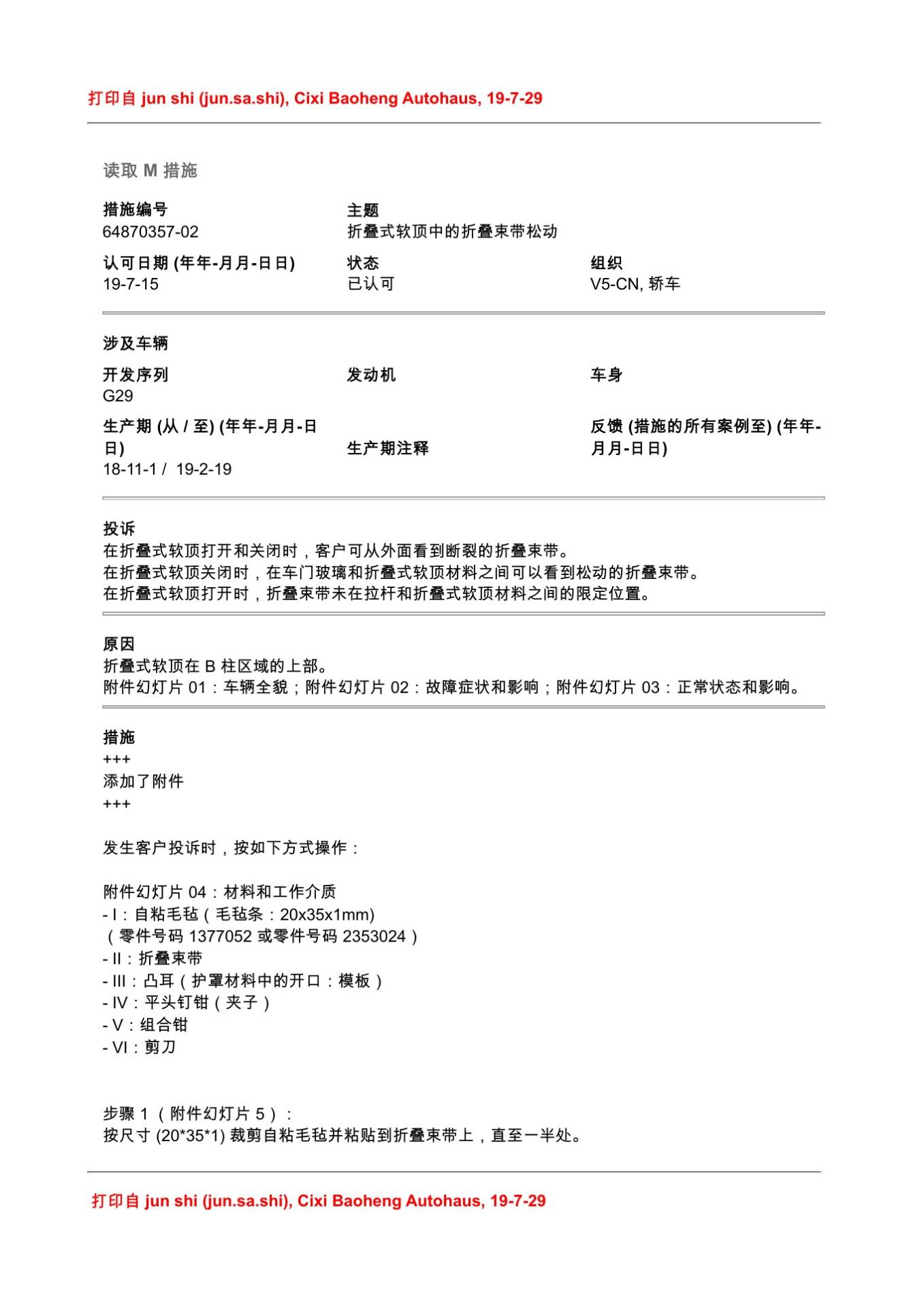

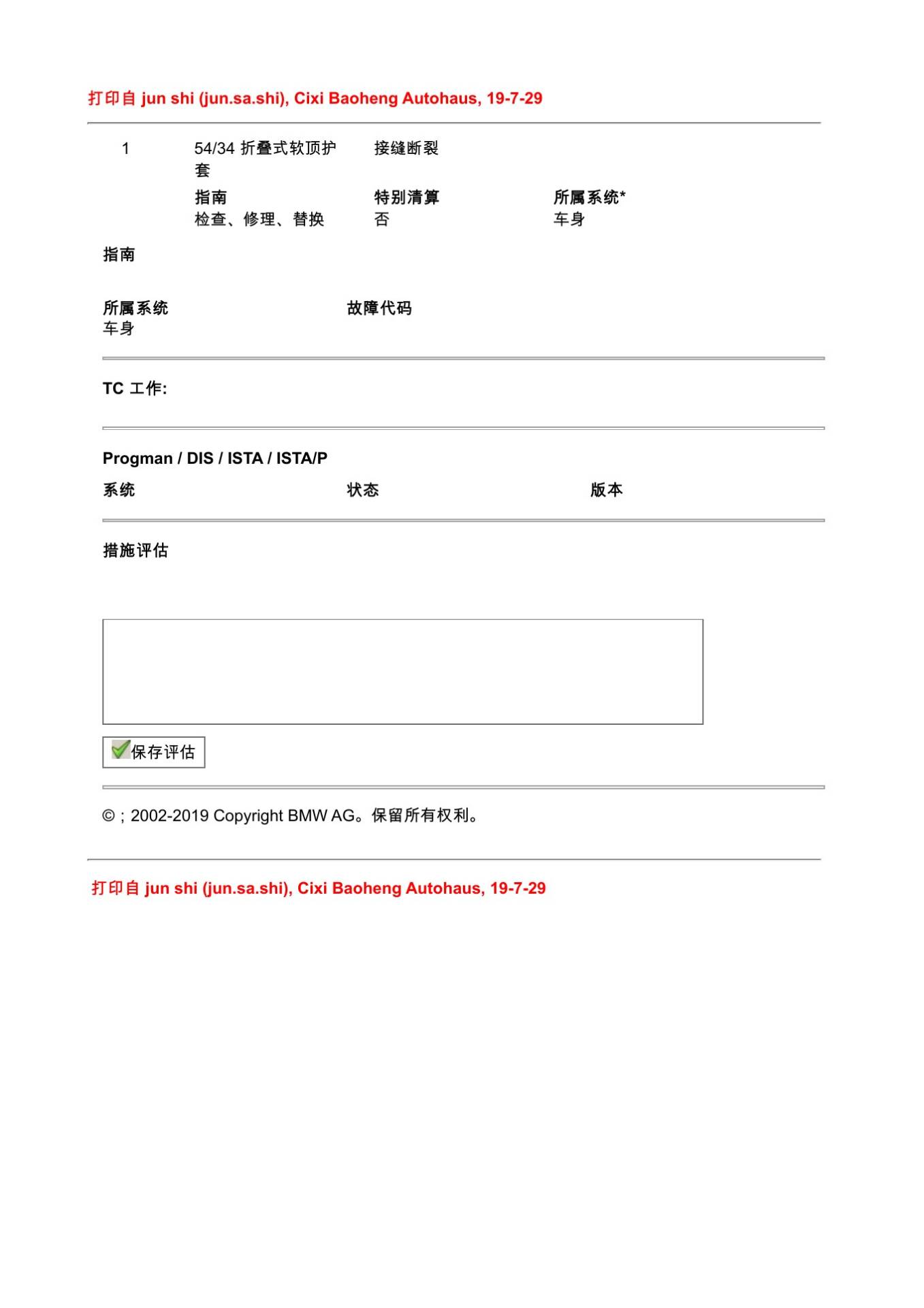

本文依据宝马PuMA技术通报64870357-02及其附件进行归纳与重新编排，文中配图为通报中的技术页面。该通报属于历史技术信息；不同车型、生产日期、软件版本及配置可能存在差异，实际诊断与维修请以对应车辆当前有效的宝马ISTA/AIR文件、PuMA措施及实车检查结果为准。
