2024+ 特斯拉 Model 3 第二排中央饰框支架更换：七项前置与靠背框架卡接

适用范围：特斯拉 2024 年及以后款 Model 3 第二排左侧靠背的中央安全带饰框支架。这里更换的是饰框后方固定在靠背框架上的支架，并非中央安全带饰框本体。两者是不同部件，拆装深度也不同。

作业边界

原厂主程序要求先拆七项关联部件，才能看到支架卡接处。每项拆卸均有独立原厂程序；其中可能有各自的固定件、扭矩和安全要求，应逐项遵守，不能只凭本页简化作业。主程序没有给出支架本身的螺栓扭矩、一次性卡子数量或胶粘剂要求，因此不另加参数。

拆卸顺序

1. 依次拆下第二排左侧座椅侧部承梁、第二排下部坐垫和第二排左侧靠背铰链支架。
2. 拆下左侧靠背把手边框、左靠背中央安全带饰框、第二排中央扶手总成。
3. 按独立程序拆下第二排左侧靠背饰板和泡沫总成，露出靠背框架上的中央饰框支架。
4. 对照原厂图片找到支架卡接处，松开卡子，将支架从座椅框架上拆下。检查卡接位置及旧件，避免将仍被其他部件遮挡的支架强行拉出。








安装与验收

1. 将支架按原车位置贴合靠背框架，并使其卡子与对应位置完全卡接；检查支架边缘没有翘起、卡子没有虚扣。
2. 按原厂次序装回左靠背饰板和泡沫总成、中央扶手、中央安全带饰框、左靠背把手边框、左靠背铰链支架、下部坐垫，最后装回左侧座椅侧部承梁。各关联件的安装细节以各自原厂程序为准。

完工时核对中央饰框与支架贴合、靠背饰板平整，中央安全带穿行及回收路径无卡滞，扶手和靠背把手动作正常，坐垫与侧部承梁均已固定。若饰框翘起或安全带受挤压，应重新检查支架卡接与前置部件的装配位置。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

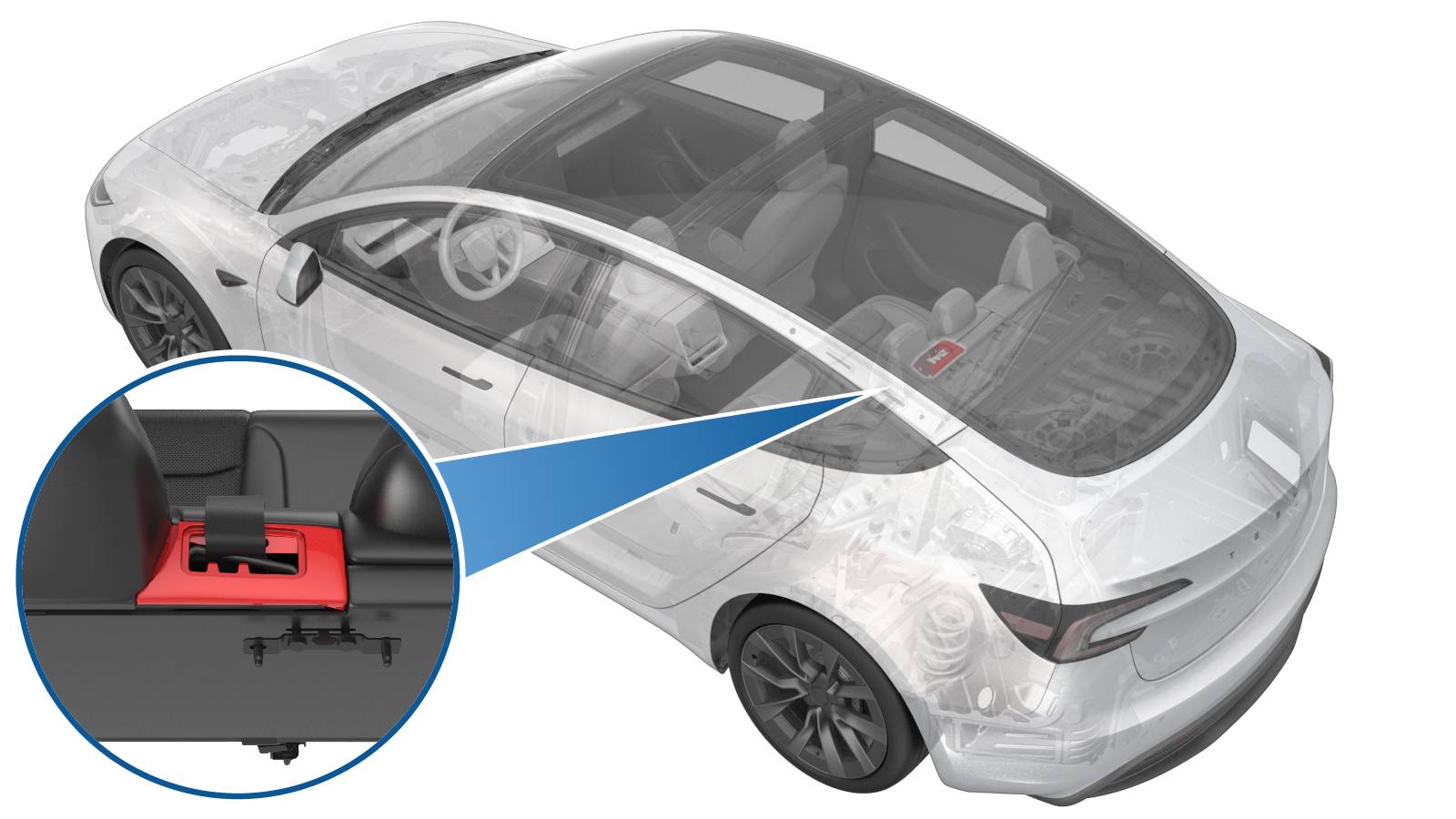

本文维修位置：第二排左侧靠背内，中央安全带饰框后方、与靠背框架卡接的支架。它不是外露的安全带饰框本体。

中文原厂程序：《靠背饰框支撑 - 中 - 第二排座椅 ((拆卸和更换))》

英文原厂程序：Support - Escutcheon - Seat Belt - Center (Remove and Replace)

原厂资料编号（GUID）：
GUID-D3B07C3B-9871-4611-AD4C-5D0F51CE3C16
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026年9月28日。

名称说明：中文主标题称“靠背饰框支撑”，英文标题明确为中央安全带饰框的支撑件；中英文步骤均指第二排左侧靠背内的支架及其卡接。

相关操作分别查以下程序：

• 《肘板 - 第二排座椅 - 左侧 ((拆卸和更换))》（英文原厂页）：用于左侧座椅侧部承梁的拆卸与恢复，属于靠背作业的前置步骤。中文标题“肘板”对应英文侧部承梁。
• 《坐垫 - 第二排座椅 ((拆卸和更换))》（英文原厂页）：用于第二排下部坐垫拆卸与恢复，取得靠背相关固定部位的访问空间。
• 《靠背铰链支架 - 第二排座椅 - 左侧 ((拆卸和更换))》（英文原厂页）：用于左侧靠背铰链支架拆装；包含其前置靠背拆卸及固定件要求，不套用到饰框支架卡子。
• 《闩锁释放保护框 - 靠背 - 第二排座椅 - 左侧 ((拆卸和更换))》（英文原厂页）：用于左侧靠背释放把手边框拆装，为移开靠背饰板作准备；不能省略其卡接释放步骤。
• 《安全带饰框 - 中 - 第二排座椅 ((拆卸和更换))》（英文原厂页）：用于先拆下中央安全带饰框本体；本体与本文的后方支架是不同部件。
• 《扶手 - 第二排座椅 ((拆卸和更换))》（英文原厂页）：用于第二排中央扶手的拆卸与安装；扶手支架螺栓要求按该页执行。
• 《靠背套 - 第二排座椅 - 左侧 ((拆卸和更换))》（英文原厂页）：用于移开并恢复左侧靠背饰板和泡沫总成，露出本文支架的卡接部位；饰套固定及安全带路径需按该程序核对。

正文图片来源：Tesla原厂维修资料；封面采用原厂图片排版制作。主程序没有列支架专用紧固扭矩、一次性卡子数量或胶粘剂要求；前置部件的参数按各自程序核对。按VIN、配置和当前原厂资料确认适用范围，不以局部支架图代替完整靠背、安全带路径及饰套复装检查。
