上海大众桑塔纳1.5 收音机 II+ 代 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

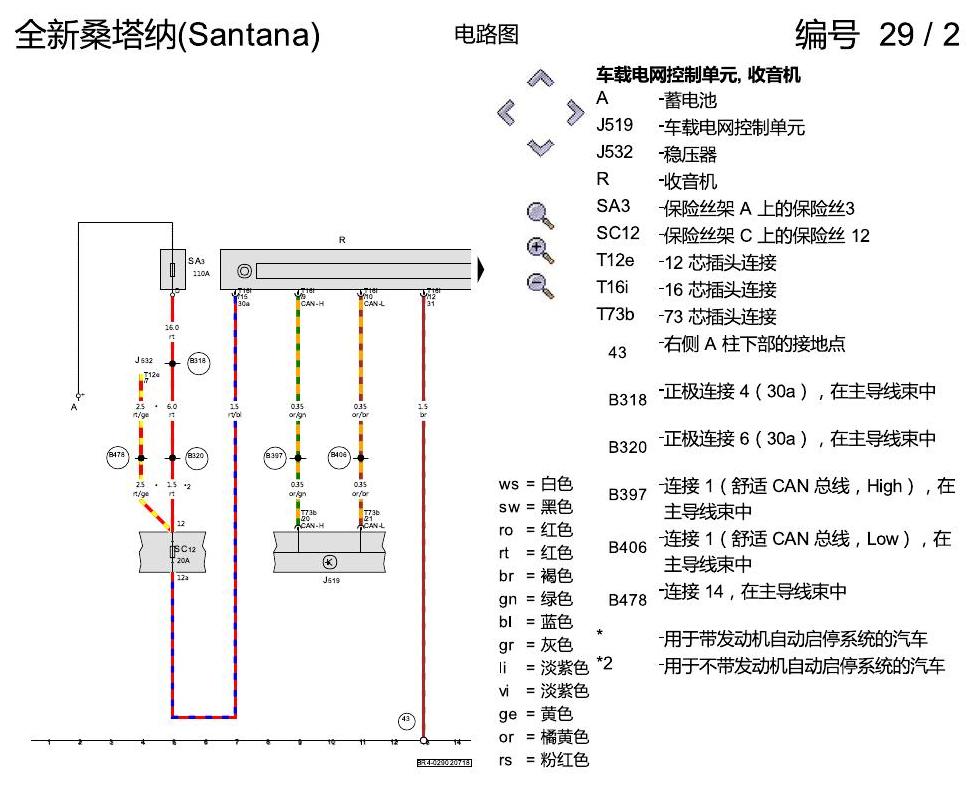

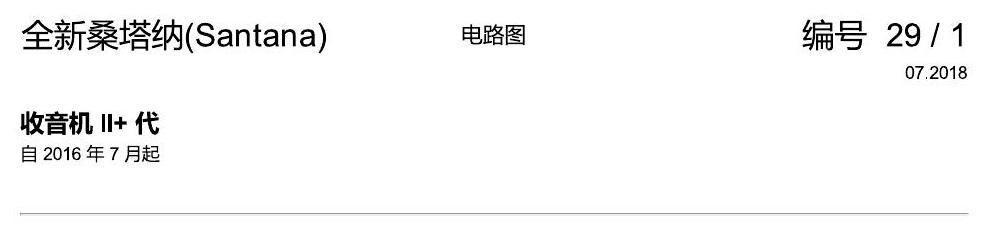

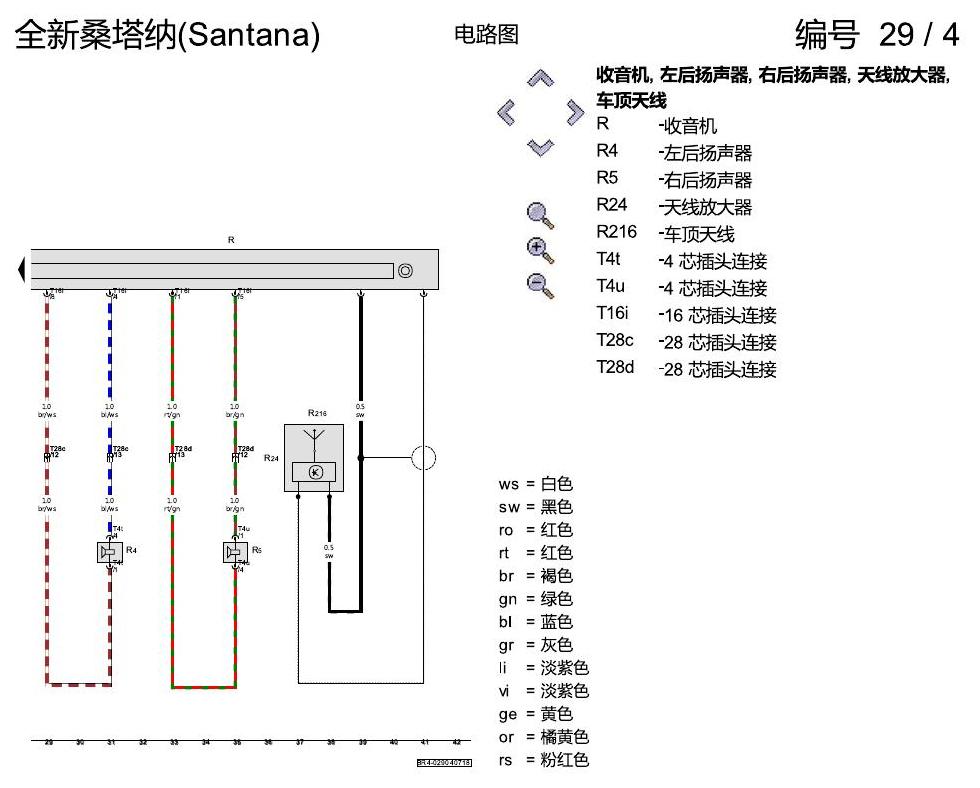

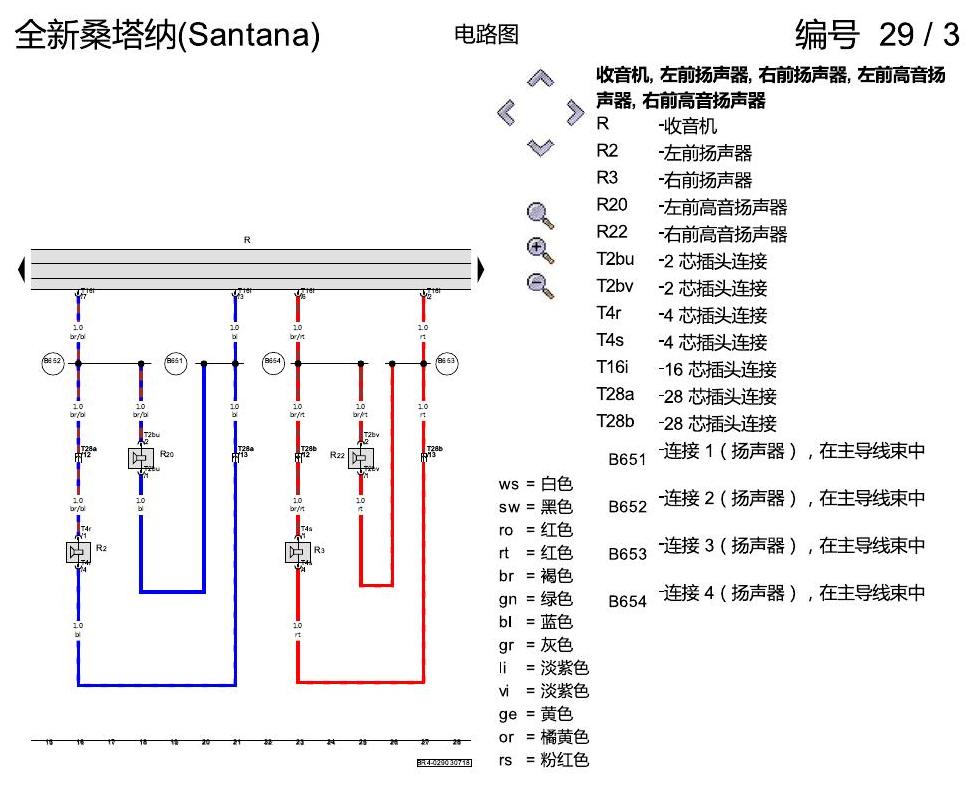

下方为原始资料图，共 4 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众19款高尔夫嘉旅 电路图 带泊车转向辅助系统(Park Assist)的泊车雷达系统(PDC) 电路图
一汽大众19款高尔夫嘉旅 电路图 带泊车转向辅助系统(Park Assist)的泊车雷达系统(PDC) 电路图资料。
上海大众威然 数据总线联网 电路图
上海大众上海大众威然 数据总线联网 电路图资料。
一汽大众高尔夫7 舒适便捷系统 电路图
一汽大众高尔夫7 舒适便捷系统 电路图资料。
奥迪Q3L 电路图 座椅加热装置, (4A3),(5C0), 自 2018 年 6 月起 电路图
奥迪Q3L 电路图 座椅加热装置, (4A3),(5C0), 自 2018 年 6 月起 电路图资料。
上海大众T-Cross 收音机-导航系统 电路图
上海大众T-Cross 收音机-导航系统 电路图资料。
