整理传祺 GA5 PHEV相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

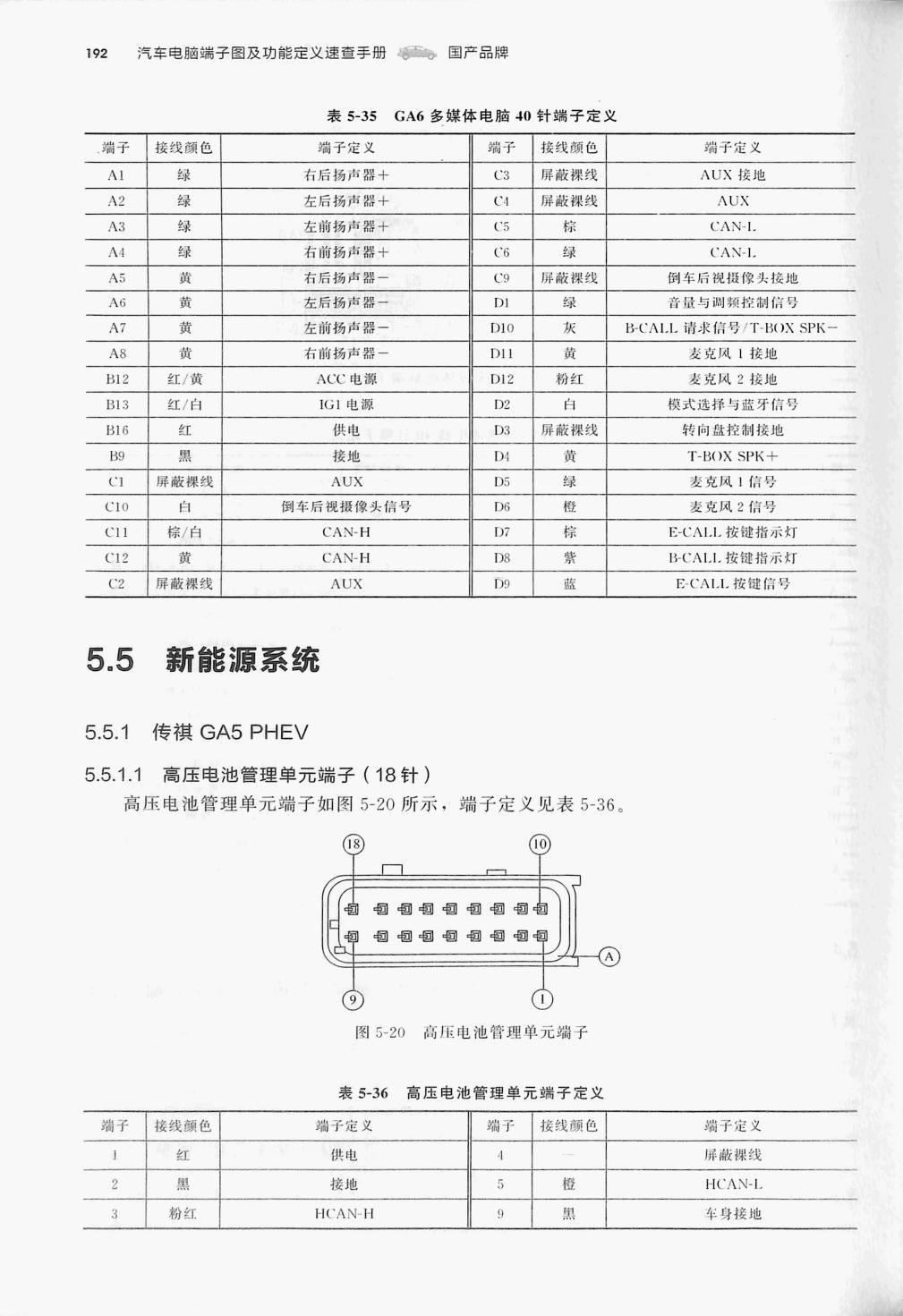

表5-35 GA6 多媒体电脑40 针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| AI | 绿 | 右后扬声器十 | C3 | 屏蔽裸线 | AUX 接地 |
| A2 | 绿 | 左后扬声器+ | C4 | 屏蔽裸线 | AUX |
| A3 | 绿 | 左前扬声器+ | C5 | 棕 | CAN-1. |
| A4 | 绿 | 右前扬声器+ | C6 | 绿 | CAN-1. |
| A5 | 冀 | 右后扬声器一 | C9 | 屏蔽裸线 | 倒车后视摄像头接地 |
| A6 | 黄 | 左后扬高器一 | DI | 音量与调频控制信号 | |
| A7 | 黄 | 左前扬声器一 | DIO | B-CALL 请求信号/T-BOX SPK- | |
| A8 | 黄 | 右前扬声器一 | DI1 | 黄 | 麦克风1接地 |
| B12 | 紅/黃 | ACC 电源 | D12 | 粉红 | 麦克风2接地 |
| B13 | 红/白 | IGI电源 | D2 | 白 | 模式选择与蓝牙信号 |
| B16 | 红 | 供电 | D3 | 屏蔽裸线 | 转向盘控制接地 |
| B9 | 黑 | 接地 | D4 | 黃 | T-BOX SPK+ |
| (1 | 屏蔽棵线 | AUX | D5 | 绿 | 麦克风1信号 |
| C10 | 倒车后視摄像头信号 | D6 | 橙 | 麦克风2信号 | |
| CLI | 棕/白 | CAN-H | D？ | 棕 | E-CALI.按键指示灯 |
| C12 | 黄 | CAN-H | D8 | 紫 | B-CAI.I. 按键指示灯 |
| C2 | 屏蔽裸线 | AUX | D9 | E-CALI.按键信号 |
表5-36 高压电池管理单元端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 端子定义 | 缁子 | 接线颜色 | 端子定义 |
| 供电 | 1 | 屏蔽裸线 | |||
| 2 | 黑 | 接地 | 5 | 橙 | HCAN-L |
| 3 | 粉红 | HCAN-H | 9 | 黑 | 车身接地 |

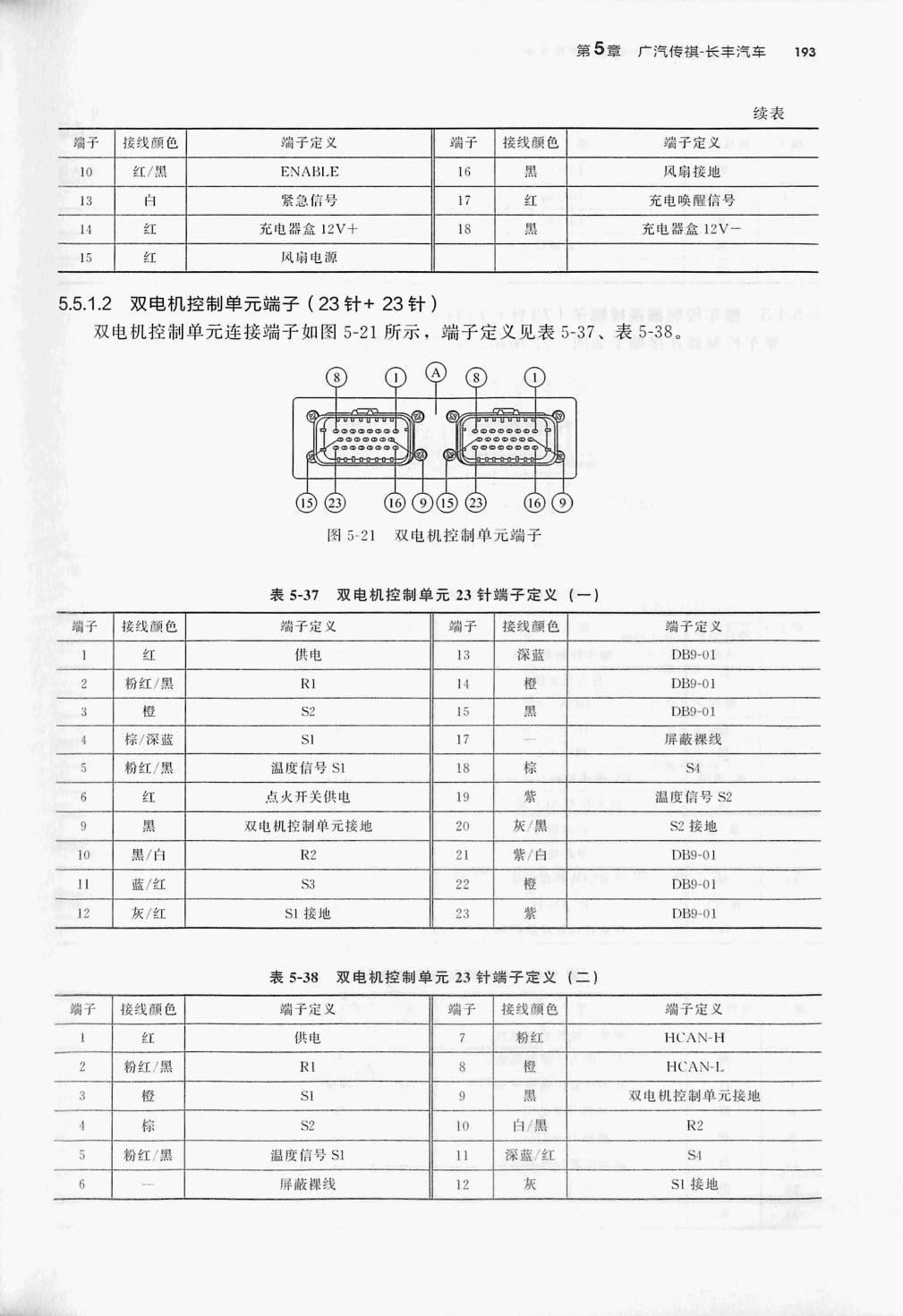

表5-37 双电机控制单元23针端子定义(一)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 淄子 | 接线颜色 | 淄子定义 | 端子 | 接线颜色 | 缁子定义 |
| 红 | 供电 | 13 | 深蓝 | DB9-01 | |
| 2 | 粉红/黑 | RI | 14 | 橙 | DB9-01 |
| 橙 | S2 | 15 | 黑 | DB9-01 | |
| 棕/深蓝 | S1 | 17 | 屏蔽裸线 | ||
| 5 | 粉红/黑 | 温度信号 SI | 18 | 棕 | 54 |
| 6 | 红 | 点火开关供电 | 19 | 紫 | 温度信号 S2 |
| 黑 | 双电机控制单元接地 | 20 | 灰/黑 | S2 接地 | |
| 10 | 黑/白 | R2 | 21 | 紫/白 | DB9-01 |
| 11 | 蓝/红 | S3 | 22 | 橙 | DB9-01 |
| 12 | 灰/红 | SI 接地 | 23 | 紫 | DB9-01 |
表5-38 双电机控制单元23针端子定义(二)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 端子定义 | 消子 | 接线颜色 | 端子定义 |
| 红 | 供电 | 7 | 粉红 | HCAN-H | |
| 粉红/黑 | RI | 8 | 橙 | HCAN-L | |
| 3 | 橙 | SI | 9 | 黑 | 双电机控制单元接地 |
| S2 | 10 | 白/無 | R2 | ||
| 粉红/黑 | 温度信号 SI | 11 | 深蓝/红 | SI | |
| 屝蔽裸线 | 12 | 灰 | SI 接地 |

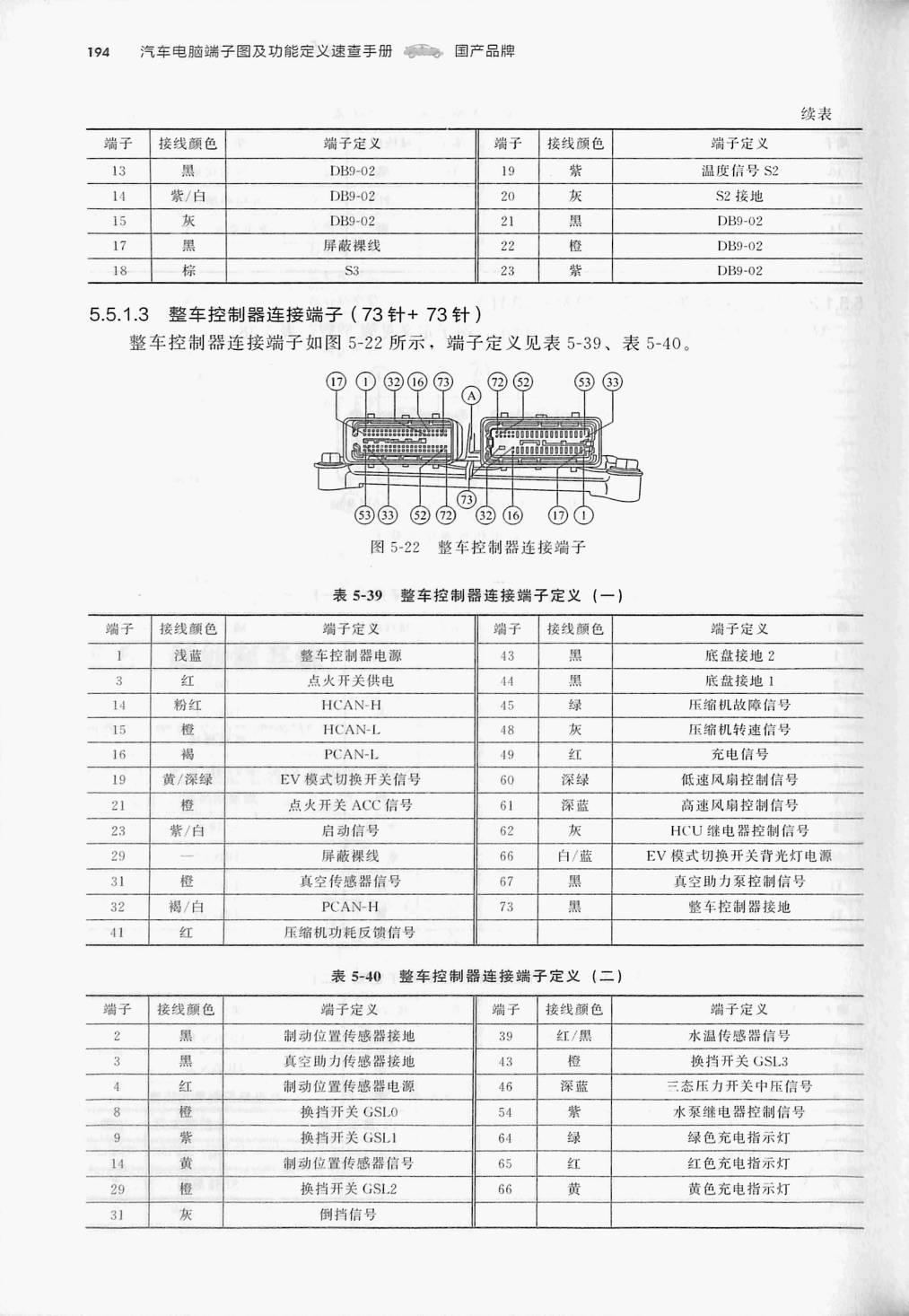

表5-39 整车控制器连接端子定义(一)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| I | 浅蓝 | 整车控制器电源 | 43 | 黑 | 底盘接地2 |
| 红 | 点火开关供电 | 44 | 黑 | 底盘接地I | |
| 14 | 粉红 | HCAN-H | 45 | 绿 | 压缩机故臃信号 |
| L5 | 橙 | HCAN-L | 48 | 灰 | 压缩机转速信号 |
| 16 | 褐 | PCAN-L | 49 | 红 | 充电信号 |
| 19 | 黄/深绿 | EV 模式切换开关信号 | 60 | 深绿 | 低速风扇控制信号 |
| 21 | 橙 | 点火开关ACC信号 | 61 | 深蓝 | 高速风扇控制信号 |
| 23 | 紫/白 | 启动信号 | 62 | HCU 继电器控制信号 | |
| 29 | 屏蔽裸线 | 66 | 白/蓝 | EV 模式切换开关背光灯电源 | |
| 31 | 橙 | 真空传感器信号 | 67 | 黒 | 真空助力泵控制信号 |
| 32 | 褐/白 | PCAN-H | 73 | 黑 | 鳖车控制器接地 |
| 41 | 红 | 压缩机功耗反馈信号 |
表5-40 整车控制器连接端子定义(二)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 岩子定义 | 端子 | 接线颜色 | 端子定义 |
| 22 | 黑 | 制动位置传感器接地 | 39 | 红/黑 | 水温传感器信号 |
| 3 | 黑 | 真空助力传感器接地 | 43 | 橙 | 换挡开关 GSL.3 |
| 制动位置传感器电源 | 46 | 深蓝 | 三态压力开关中压信号 | ||
| 8 | 莅 | 换挡开关 GSLO | 54 | 紫 | 水泵继电器控制信号 |
| 9 | 紫 | 换挡开关 GSLI | 64 | 绿 | 绿色充电指示灯 |
| 14 | 黄 | 制动位置传感器信号 | 65 | 红 | 红色充电指示灯 |
| 29 | 橙 | 换挡开关 GSL2 | 66 | 黄 | 黄色充电指示灯 |
| 31 | 灰 | 例挡信号 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
