特斯拉 Model 3 SOP8 连接器针脚查询：孔位、端子、线色与去向

Connector Reference 用于把电路图上的连接器编号落到实物：页面会给出 Tesla 零件号、供应商型号、颜色、位置参考、连接器正视图，以及每个 Cavity 的端子和导线去向。

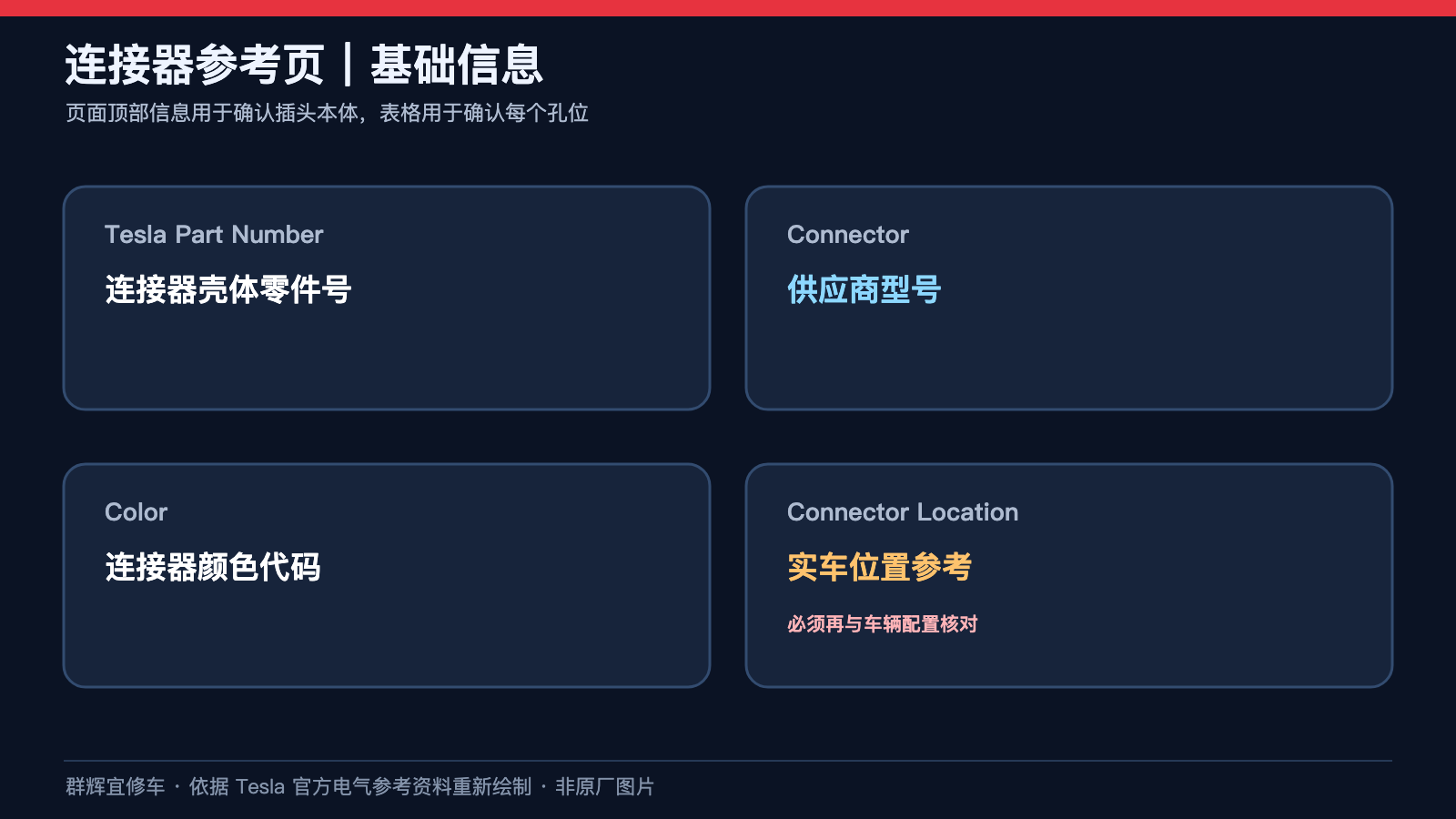

一、页面顶部先确认插头本体

• Tesla Part Number：连接器壳体的特斯拉零件号；
• Connector：供应商连接器型号；
• Color：连接器颜色代码；

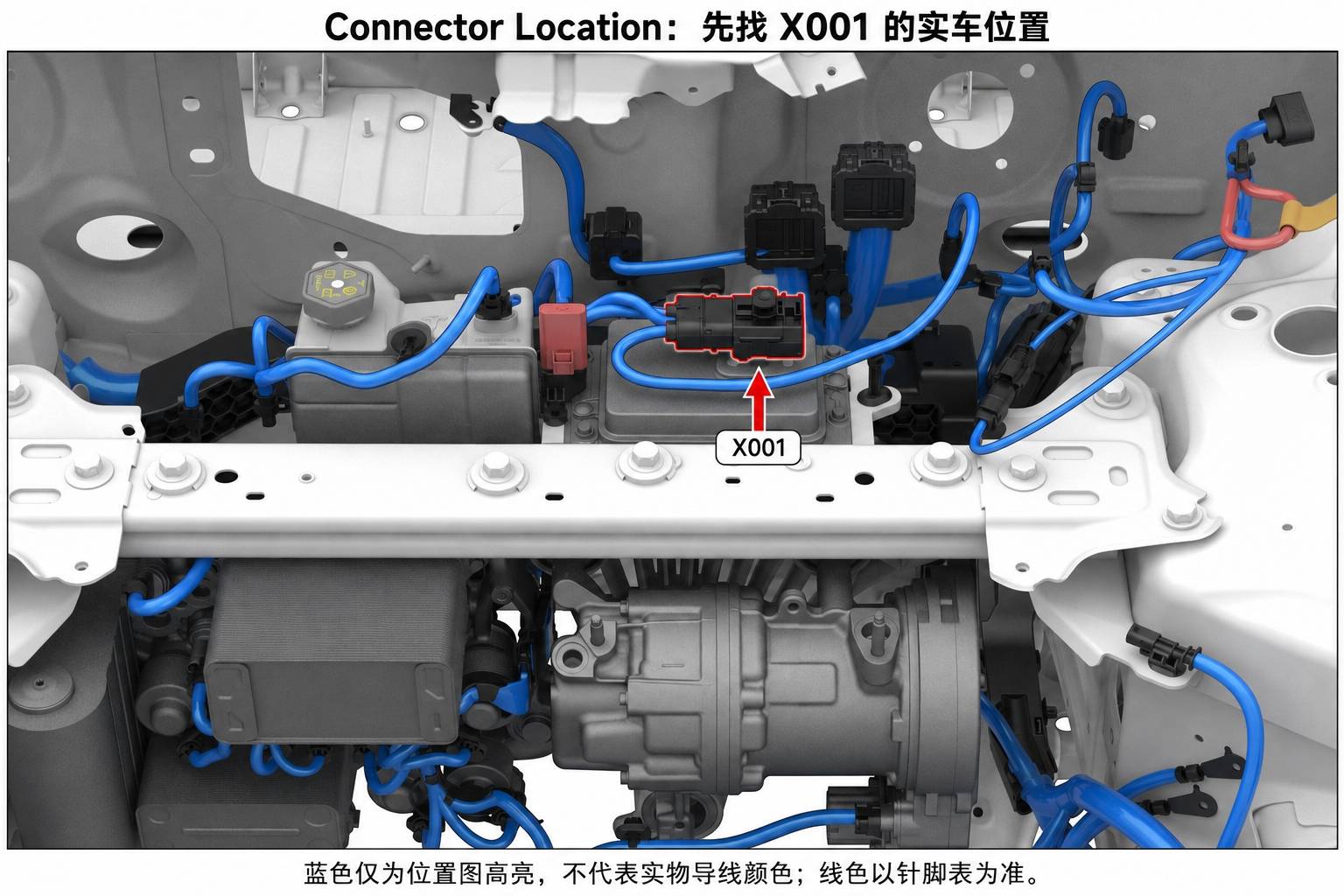

• Connector Location：实车位置参考；

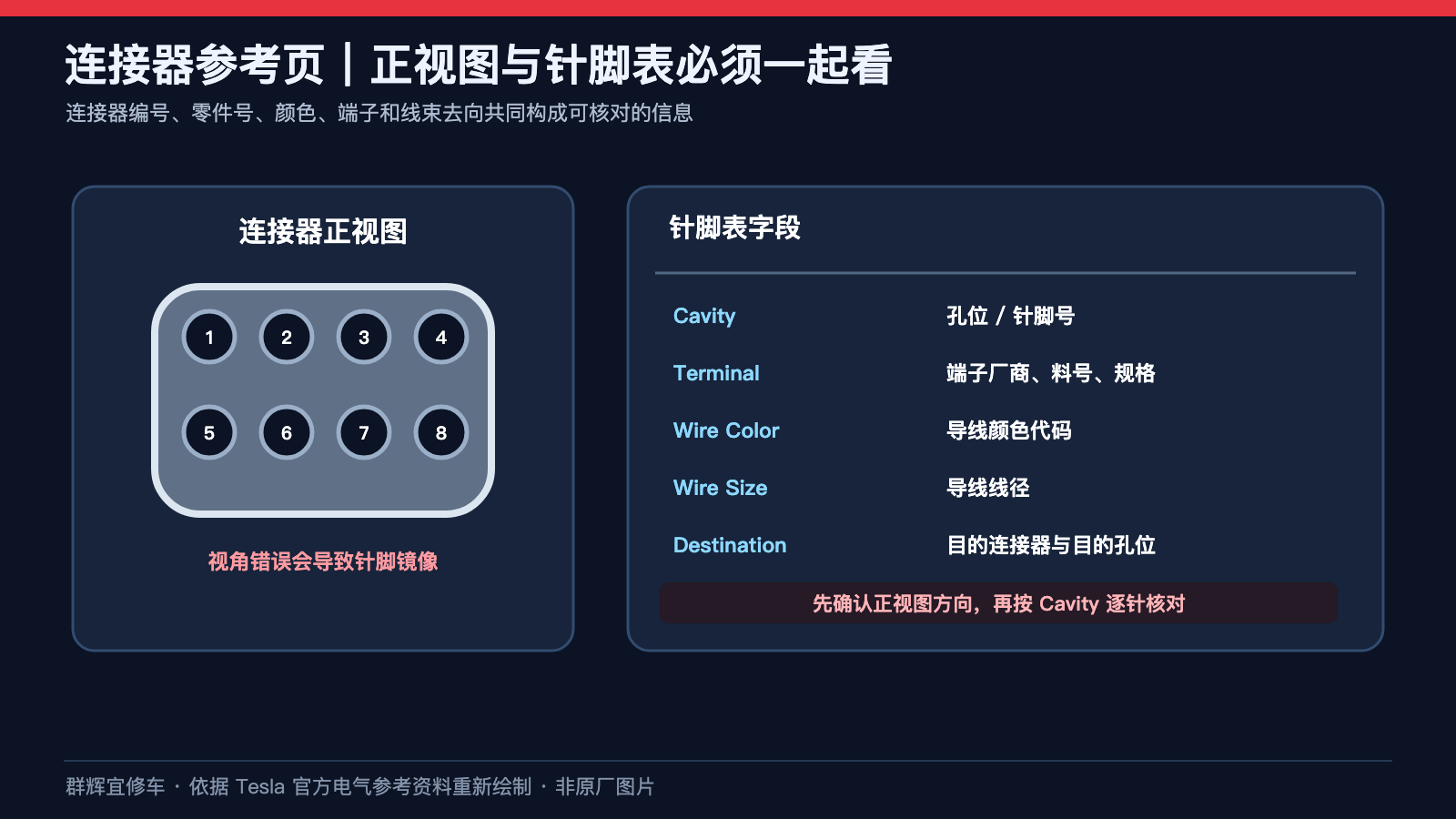

• Connector Pinout：针脚图，必须按该页原图核对观察方向、壳体定位特征和孔位标号，不能按背面出线侧直接镜像推测。

二、正视图与孔位表要配合看

• Cavity：孔位或针脚号；
• Terminal Manufacturer / Part Number / Size：端子厂商、料号和规格；
• Wire Color / Wire Size：导线颜色代码和线径；
• Wire Dest. Desg. / Cavity：导线目的连接器及其目的孔位。

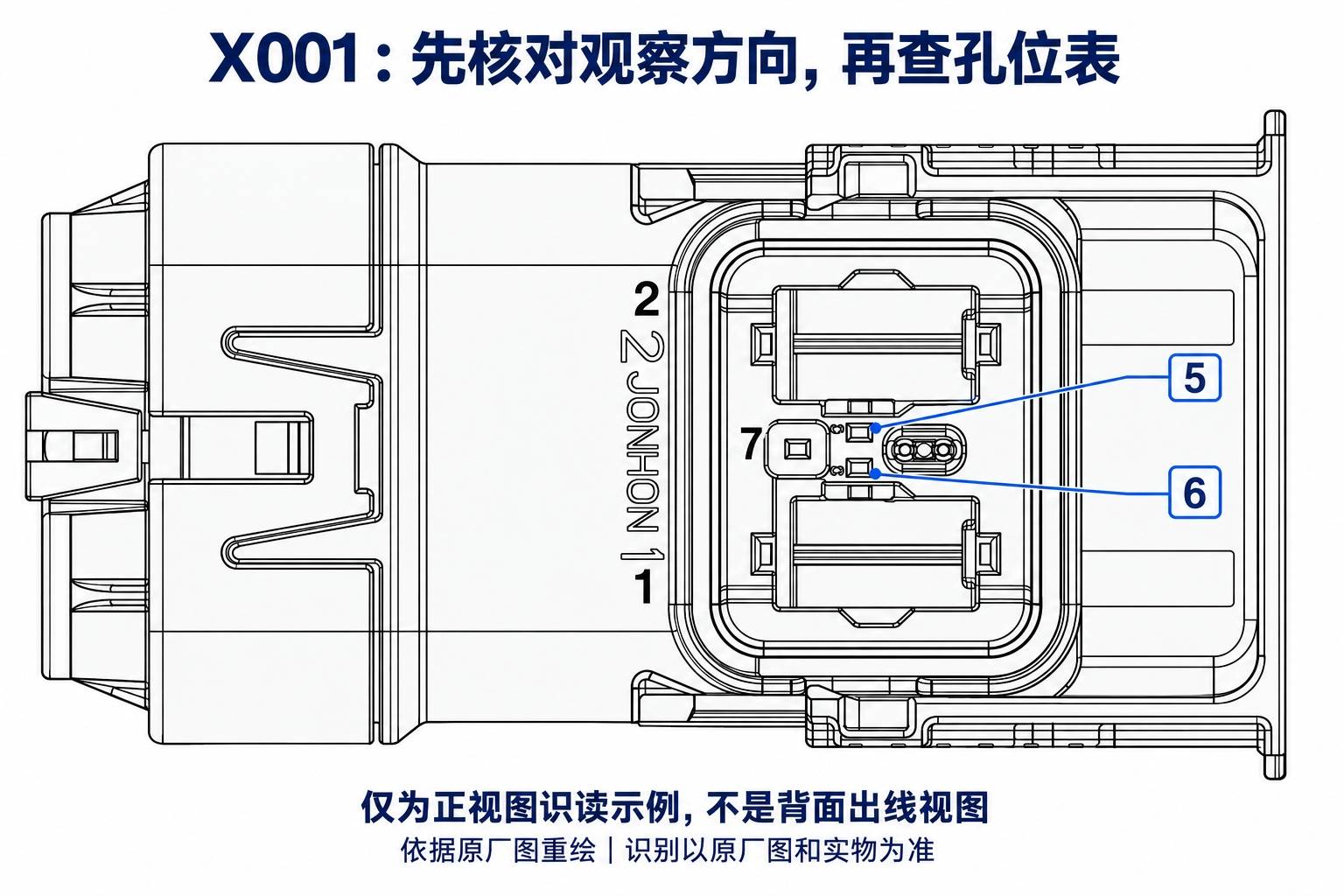

以下仅以 SOP8 的 X001 页面演示读表：Tesla Part Number 为 1833212-00-B，Connector 为 JONHON EVL1-P2TJ-WA-G001，Color 为 BK。不同版本不能套用本例。

例如读到“5 → X010／66”，意思是本连接器孔位 5 的导线目的端为 X010 的孔位 66，不是两个编号可以互换。原表孔位 3、4 的资料栏为空，不能自行补填，也不能仅凭空白就认定实车必然没有端子。Wire Size 按原表数值保留，不能读成线缆外径。

本例孔位 1、2 的端子厂商为 JONHON，料号 85563007-01，规格 PWR,M；孔位 5、6、7 为 AMP，料号 1534594-3，规格 1.2x0.63F。以上是资料识读示例，不是替代零件采购匹配或带电测试的依据。

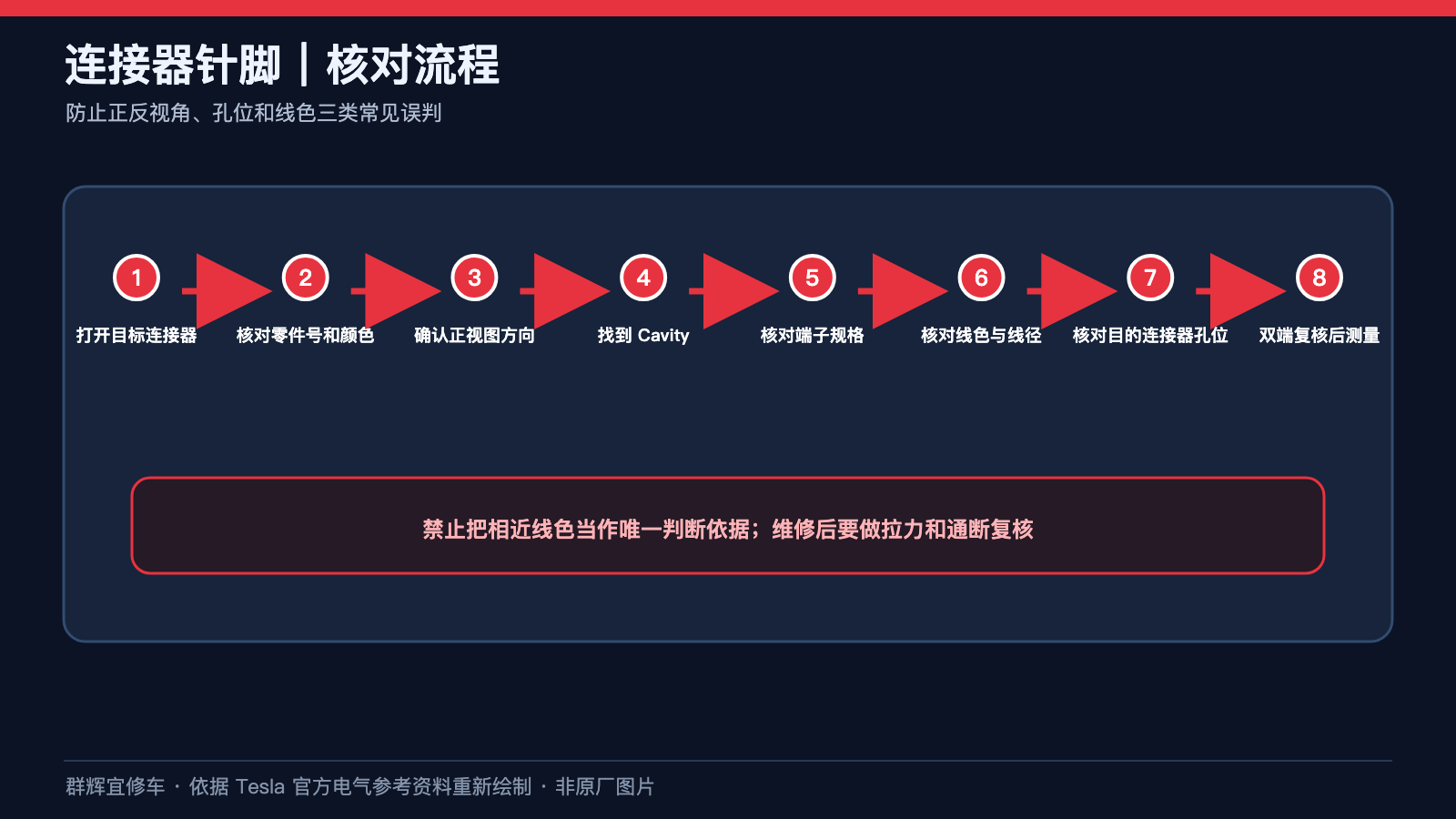

三、现场核对顺序

1. 从交互图记录目标连接器编号。
2. 在连接器目录打开相同编号。
3. 核对零件号、颜色和实车位置。
4. 确认正视图方向，避免把左右孔位镜像。
5. 按 Cavity 核对端子、线色、线径和目的端。
6. 在两端重复核对后，按该电路的原厂诊断程序选择允许的测试；不能仅凭针脚表直接进行通断、压降或绝缘测量。

安全提示：电路图只能帮助定位和判断。涉及高压、充电或约束系统时，先查对应系统的完整安全程序；是否允许测量、何处断电、需要等待多久及怎样确认安全状态，都不能从连接器表推导。不得用万用表或试灯直接探测气囊、预紧器等点火回路。

资料来源与适用说明

本文依据 Tesla 官方 Model 3 Electrical Reference 重新整理：查看原始资料；本文位置示例对应 X001 原厂位置图、针脚正视图及针脚表。针脚识别请打开该页面核对原图，勿从本页位置示意图推断孔位。原厂页面会随生产工厂、生产日期和程序版本更新，实车施工前必须重新核对。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
