2021+ 特斯拉 Model S 单传动装置前备箱闩锁更换：两颗10 Nm、双锁片与度量重置

2021+ 特斯拉 Model S 双拉单传动装置前备箱盖闩锁更换，先拆前备箱储物单元，解除闩锁电气连接和传动装置拉索，再拆两颗固定螺栓。复装螺栓10 Nm，传动装置两锁片须完全接合；机械部件恢复后，还要按原厂要求执行Frunk Latch Metric Reset，完成闩锁度量标准重置。

确认双拉单传动装置版本

本文对应原厂“闩锁—前备箱盖（单传动装置）（拆卸和更换）”，适用于2021+ Model S对应的双拉单传动装置闩锁，校正代码11355702，所列工时0.24小时，包含关联工作。维修前按实车和零件确认版本；不能把该总成的固定、拉索释放和重置流程直接套用到其他闩锁系统。

储物单元先拆出，注意HVIL支路

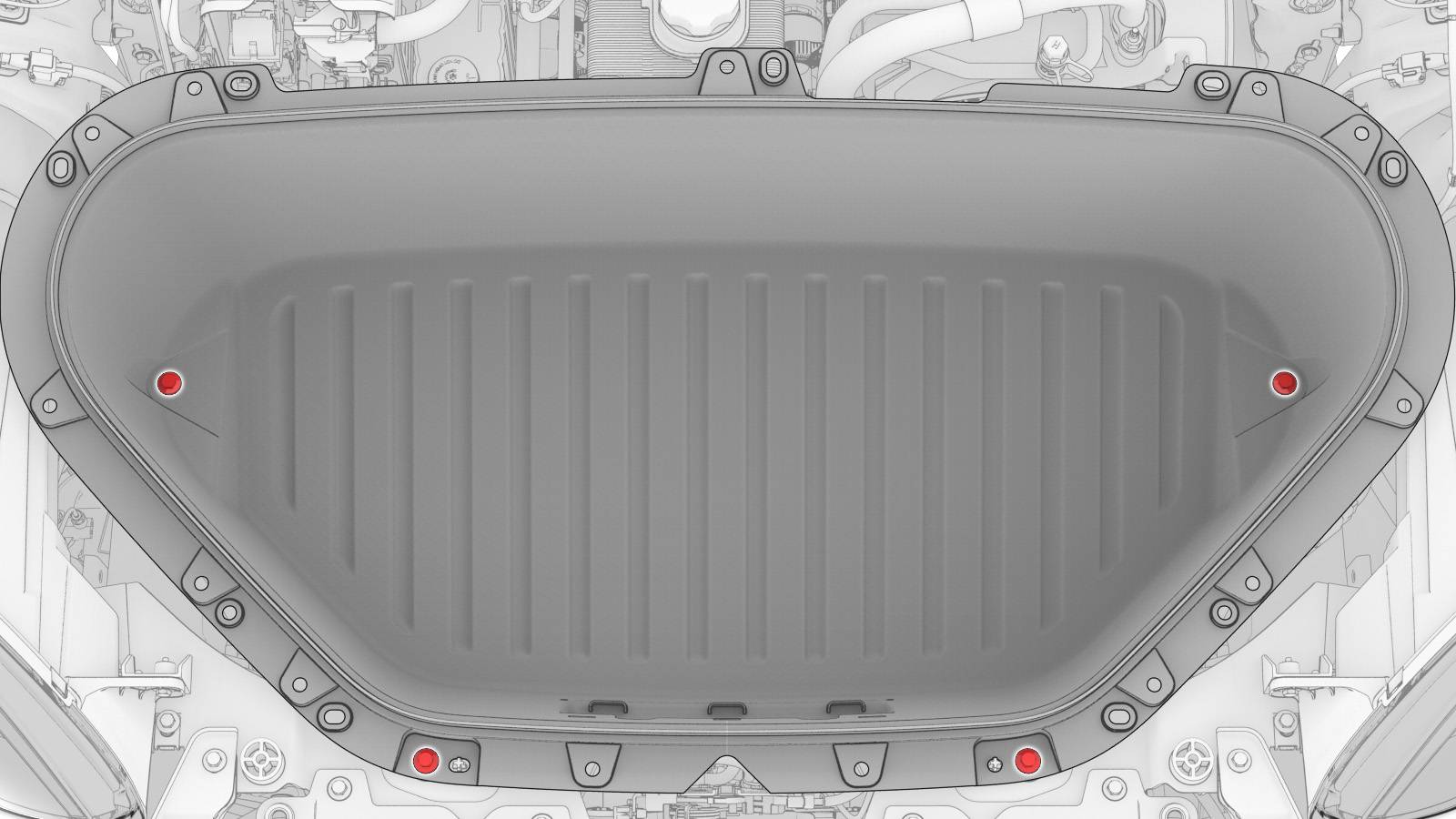

按储物单元关联程序，依次处理前备箱后部挡板、左右侧挡板、前部挡板、储物单元检修板和地毯，再拆四颗储物单元固定螺栓，取出储物单元。前部挡板七卡子；检修板三卡子、三锁片及背面接口需逐处核对，不能让板件拖拉线束。左右侧挡板按储物单元原厂前置要求处理，不据左侧图示推定右侧固定数量。

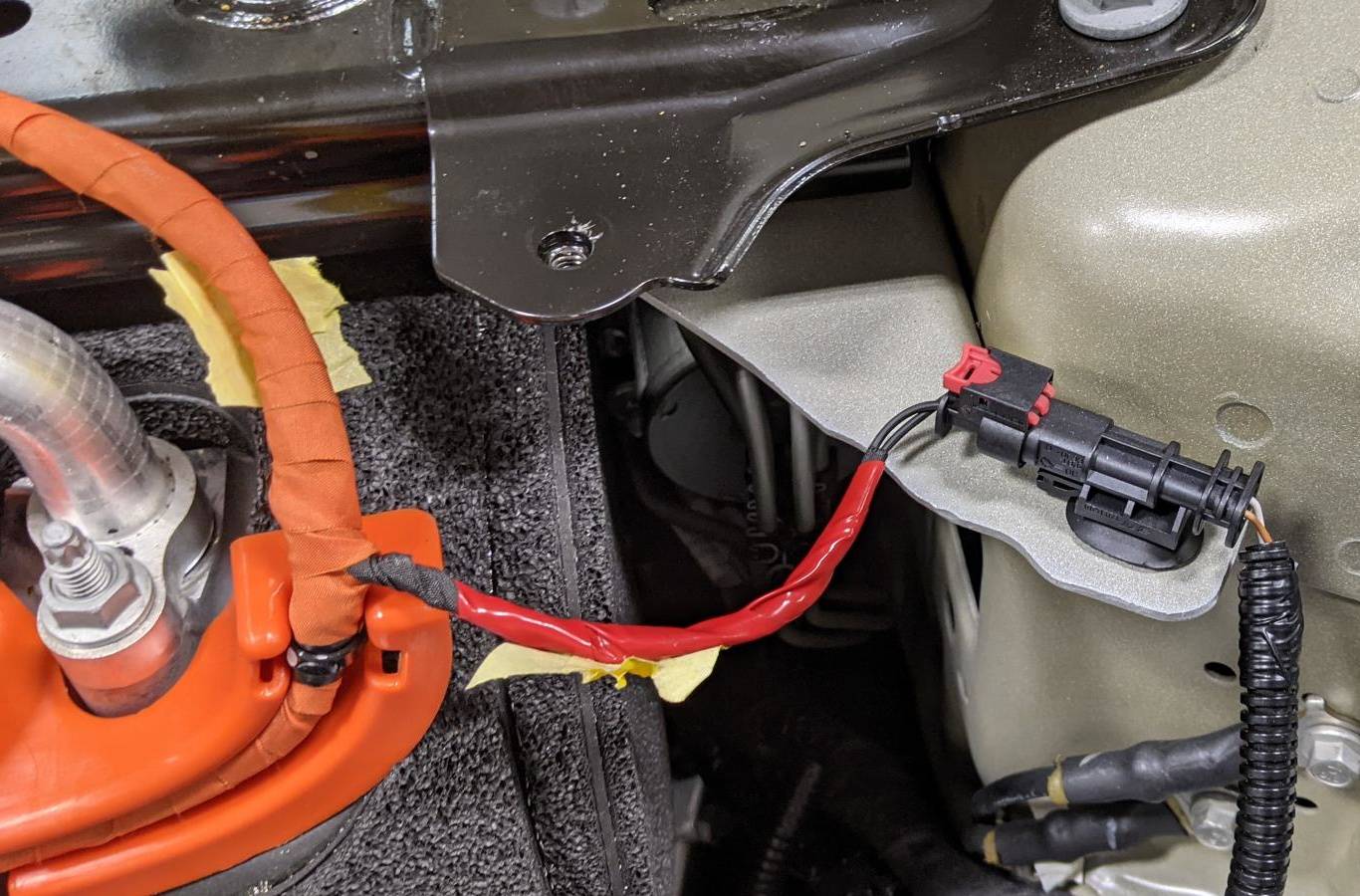

储物单元取出后，原厂要求检查空调压缩机高压线束的HVIL支路：跨向左减震塔接口的线束不得压在减震塔支架上，检查是否被挤压、绝缘是否磨损露出导线。发现损伤应作为独立线束维修处理，先满足相应安全要求；不能在闩锁更换过程中顺带带电修补或拉扯高压线束。

电气红锁片与机械两锁片分别操作

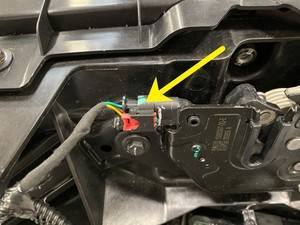

先断开闩锁线束电气连接器。原厂要求先拉红色锁片，解除连接器锁，再拉红色锁片释放连接器。确认插头已脱离后再操作传动装置，不把电气锁片当成拉索机械卡扣。

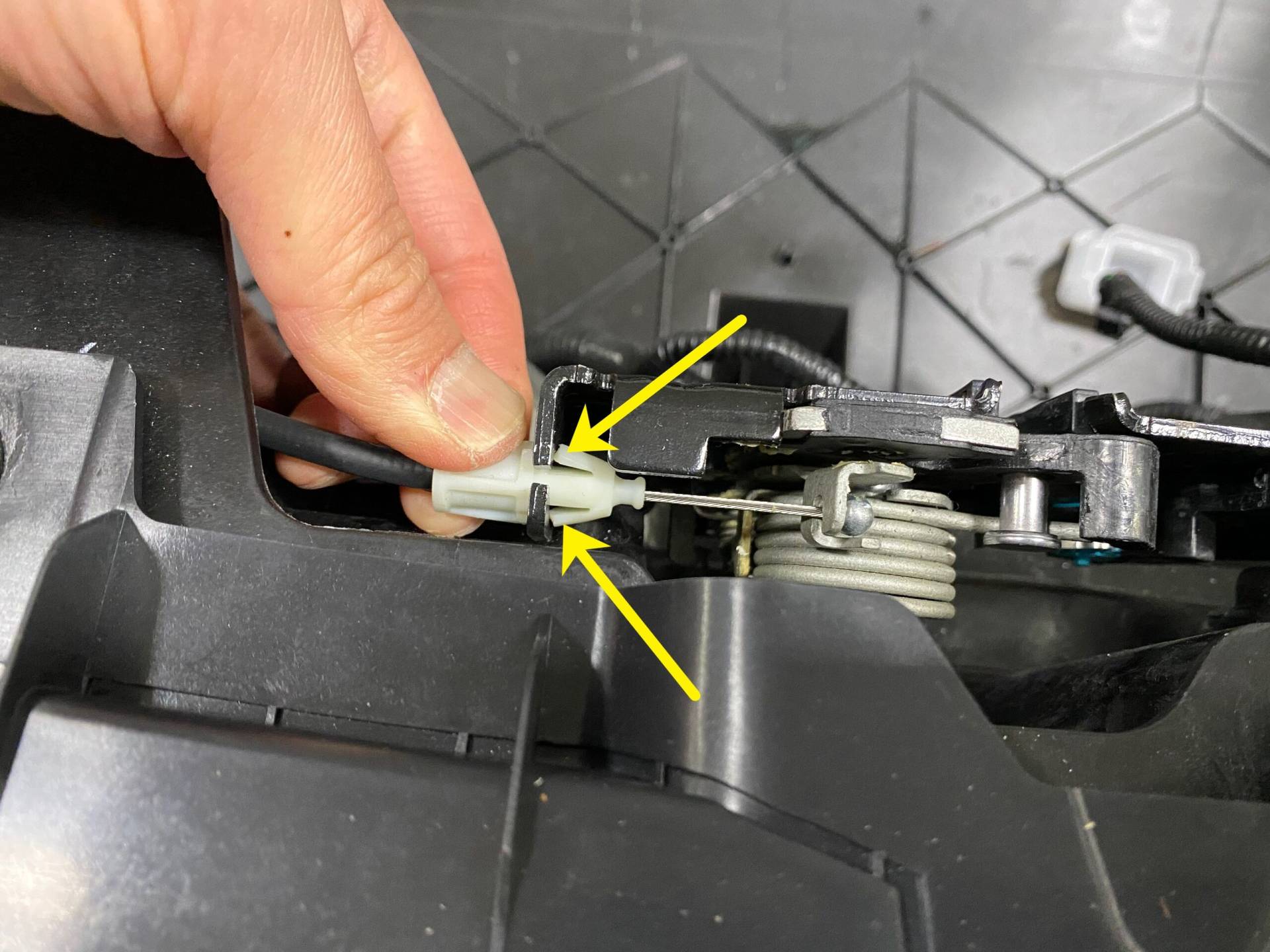

压合传动装置的两个机械锁片，使前备箱闩锁传动装置和拉索从闩锁总成释放。下图指向这两个机械固定点，它们与上图红色电气锁片属于不同结构，应分别辨认施力位置。

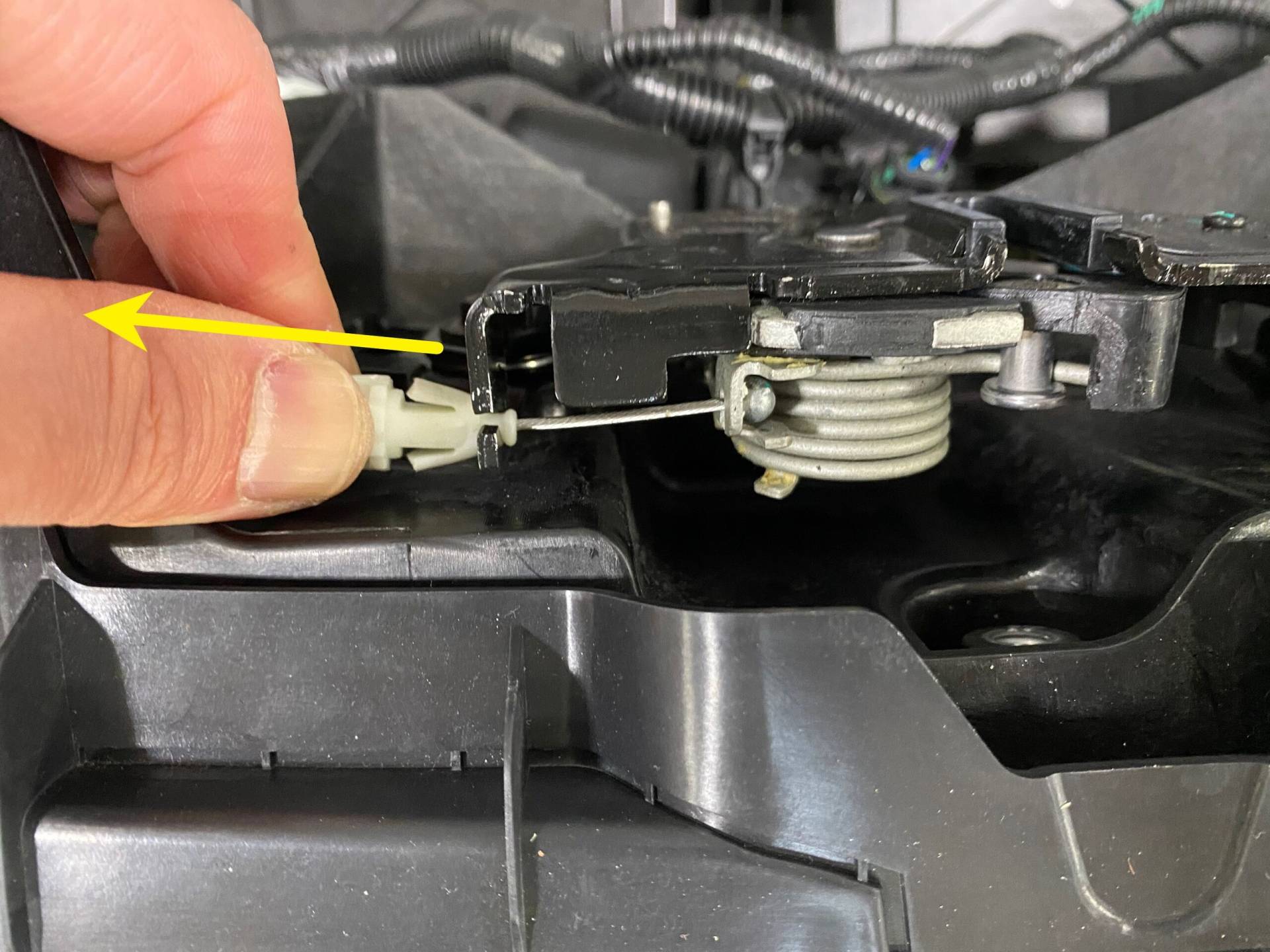

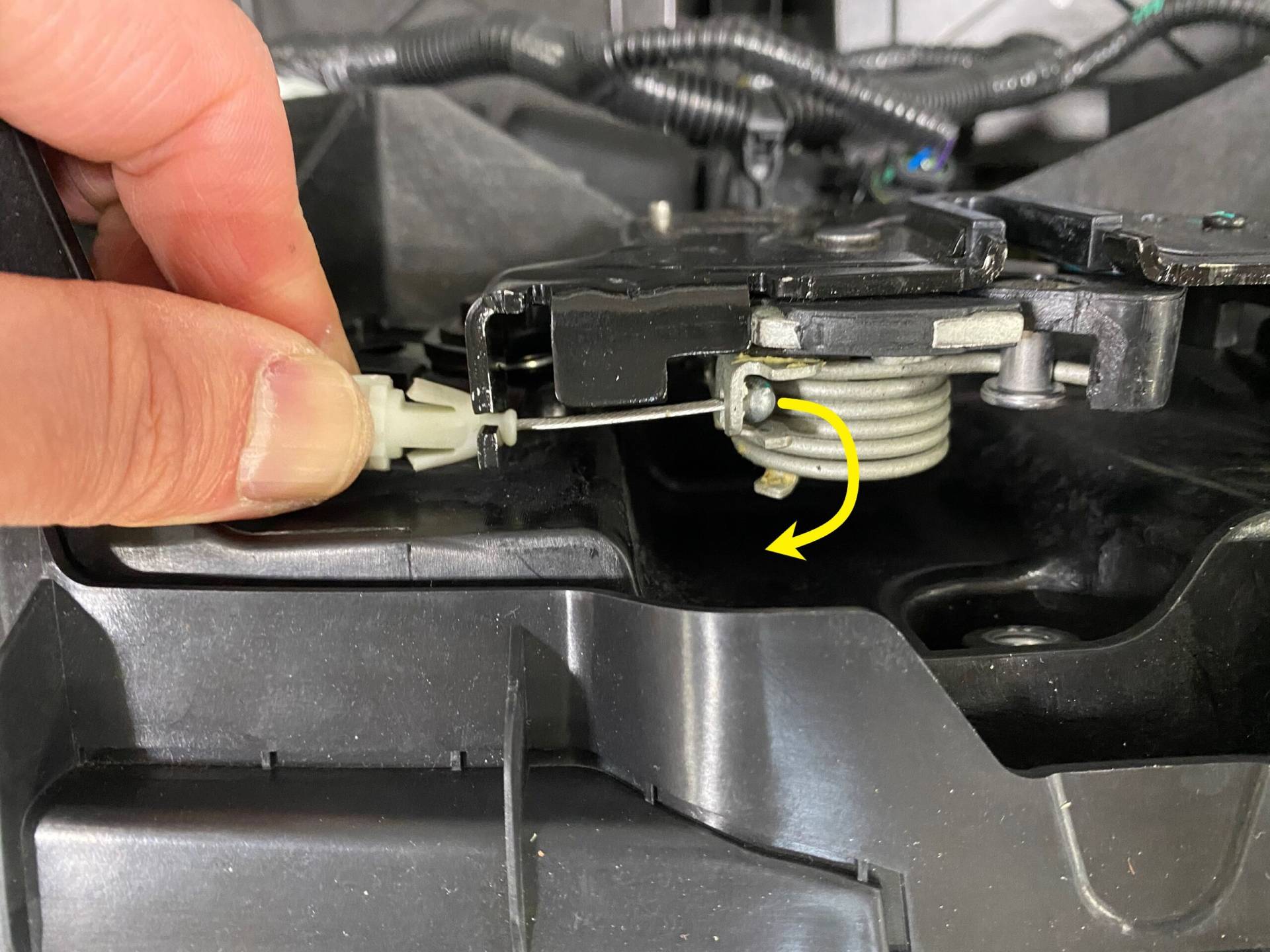

按照原厂图示解除拉索与闩锁的接合关系，保护拉索端头及其套管，不以拉索作为搬动闩锁的把手。下图用于辨认拉索的接合位置，不能将图中弧形箭头读成未列出的固定角度。

拆两颗闩锁螺栓，复装10 Nm

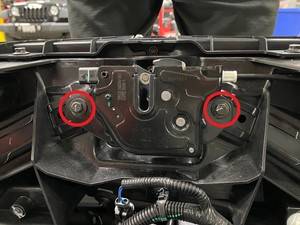

托稳闩锁，拆下将双拉单传动装置闩锁固定到前端支架总成的两颗螺栓，再取下闩锁。原厂推荐回旋头棘轮或扭矩扳手、10 mm深套筒和2英寸加长件。螺栓原厂列可重复使用，复装前仍应核对紧固件状态及适用要求。

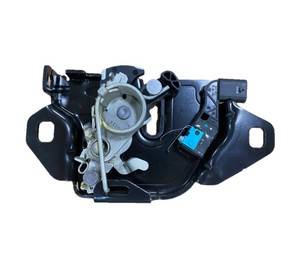

将适用闩锁放回前端支架，安装两颗螺栓，紧固至10 Nm。装回传动装置及拉索，确认两个机械锁片与闩锁总成完全接合，再连接电气接口，将红色锁片推入连接器使其锁止。

储物单元恢复后，执行闩锁度量重置

装回储物单元前，确认HVIL支路线束远离减震塔支架，且连接器没有拉力。将储物单元放回车辆，四颗固定螺栓5 Nm；恢复地毯时正确压在密封件下方，再恢复检修板、前部挡板、左右侧挡板及后部挡板。

原厂于2026年4月29日新增更换后的重置步骤。按关联程序将装有Toolbox的笔记本连接到车辆，成功后触摸屏显示Service Mode Plus水印。进入Closures > Frunk > Frunk Latch Metric Reset，执行PROC_VCFRONT_X_RESET-FRUNK-OPEN-FAIL-METRIC；也可按闩锁原厂维修手册提供的Toolbox例行程序入口执行。

诊断连接须按车辆实际接口及线束版本选择设备。原厂特别警告：2024年4月前常规OBD-II J1962接口不支持DoIP，不能直接插入OBD-II转RJ45以太网线缆；这批车辆通常使用中控台诊断接口。若其仪表板线束更换后无中控台RJ45，应按原厂规定确认OBD-II具备DoIP功能后再选适配器。2024年4月起车辆支持DoIP并需对应适配器；具体连接、接口盒条件及拆装按文末Toolbox程序核对。

重置例行程序完成后，按增强模式程序退出Service Mode，等待正在运行的Toolbox例行程序全部结束，再完成软件断开及线缆、诊断面板恢复。不能把安装螺栓完成当成整项更换已经结束。

完工检查建议

• 闩锁两颗10 Nm，传动装置及拉索两锁片完全接合，红色电气锁片推入锁止，拉索及线束无夹压。
• 储物单元四颗5 Nm、地毯密封边、检修板及挡板恢复；HVIL支路不压在减震塔支架上，没有可见损伤或接口受拉。
• Frunk Latch Metric Reset完成并确认结果，增强模式退出、诊断连接恢复。
• 在确保人员和工具离开锁止区后，按车辆适用说明检查开启、锁止及提示状态。异常时先回查配件版本、机械接合、接口和例行程序结果，再按诊断处理，不能用反复猛关前盖补偿安装问题。

原厂资料及关联程序

车型与位置：2021+ Model S，双拉单传动装置前备箱盖闩锁。实际核对日期：2026年10月29日。

• 中文原厂程序：闩锁 - 前备箱盖（单传动装置）（拆卸和更换）。
• 英文原厂程序：Latch - Hood (Single Actuator) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-A52B342D-7EE5-402E-8BD0-72867F06D206。

以下资料用于核对必要前置及复装范围：

• 前备箱储物单元（拆卸和安装）：直接前置和最后恢复，四颗5 Nm及HVIL线束支路检查；英文资料。
• 前备箱挡板 - 后部（拆卸和更换）：储物单元访问前置及后部挡板恢复；英文资料。
• 前备箱挡板 - 左侧（拆卸和更换）：储物单元条目引用的侧挡板资料，固定数量不跨侧推定；英文资料。
• 前备箱挡板 - 前部（拆卸和更换）：前部挡板七卡子及前后拆装关系；英文资料。
• 前备箱储物单元检修板（拆卸和更换）：检修板三卡子、三锁片和背面接口；英文资料。
• 地毯 - 前备箱储物（拆卸和更换）：地毯取放及复装在密封件下方；英文资料。
• 维护模式增强版：原厂要求的增强模式进入、水印确认及退出；英文资料。
• Toolbox（连接和断开）：按接口与线束版本选择诊断线缆，DoIP警告、连接和完成断开；英文资料。

闩锁维修资料说明闩锁、传动装置和拉索的接合及更换后重置；储物单元拆装和诊断连接要求须分别查阅对应资料。配图来自Tesla原厂维修手册，储物单元固定及HVIL布线图片取自关联程序。实车版本、线束或连接器不符时，先确认适用性。
