奔驰蓝牙免提系统加装：麦克风、控制模块、线束与电话配对

后装蓝牙免提系统需要同时处理麦克风位置、音频接入、控制模块供电和线束隐藏。随意布线可能干涉安全气囊、产生异响或降低通话质量。

不同主机和车辆装备的音频接口不同，安装前应使用对应套件说明确认连接方式，不能按线色猜测。

一、确认套件并拆卸中控部件

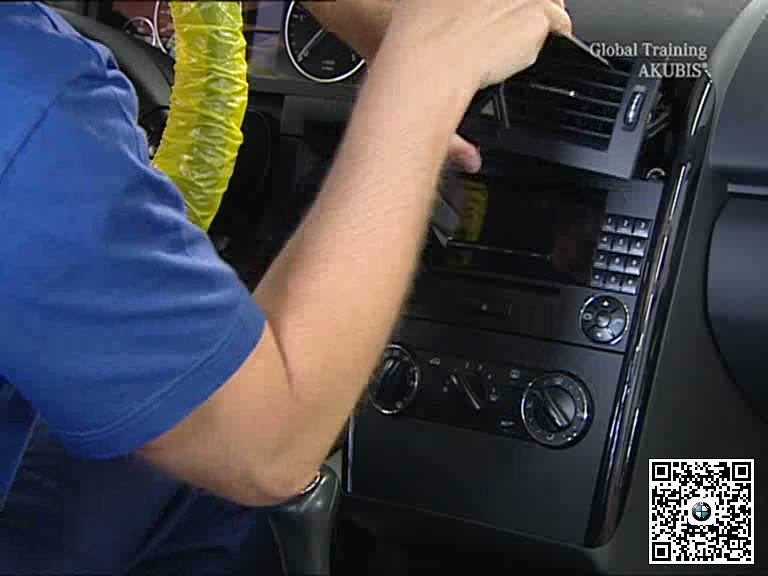

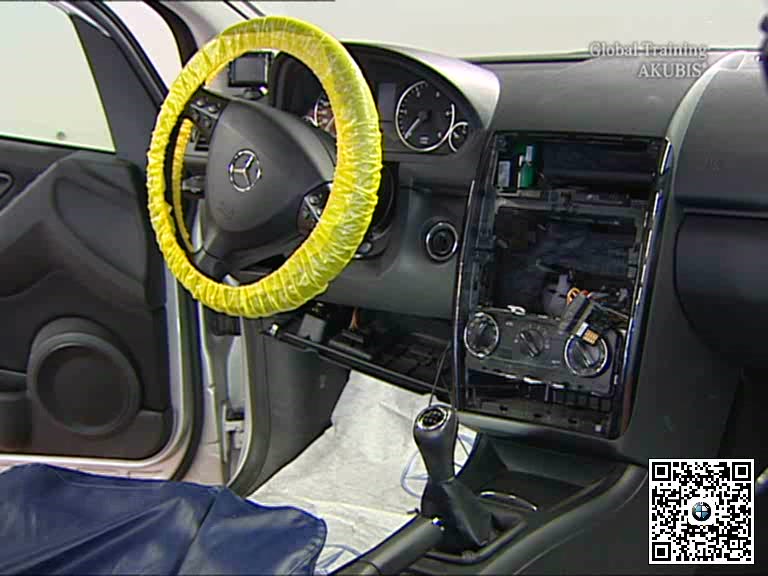

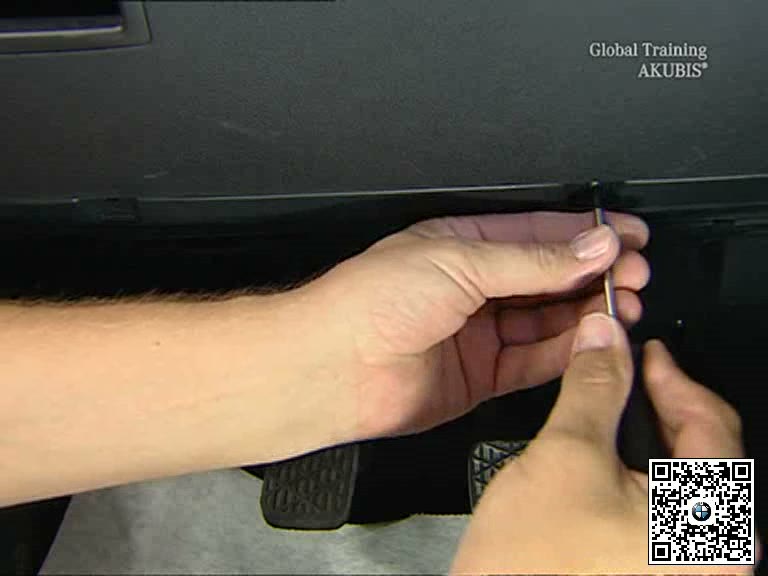

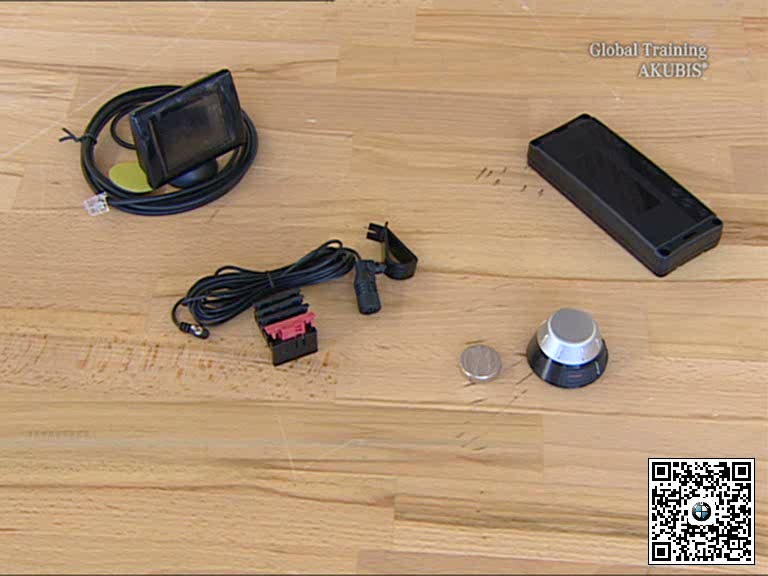

核对蓝牙模块、显示或控制单元、麦克风和线束，按规定断电。保护中控饰板并拆下主机周边部件，记录所有插头和固定件。

二、安装麦克风并隐藏连接线

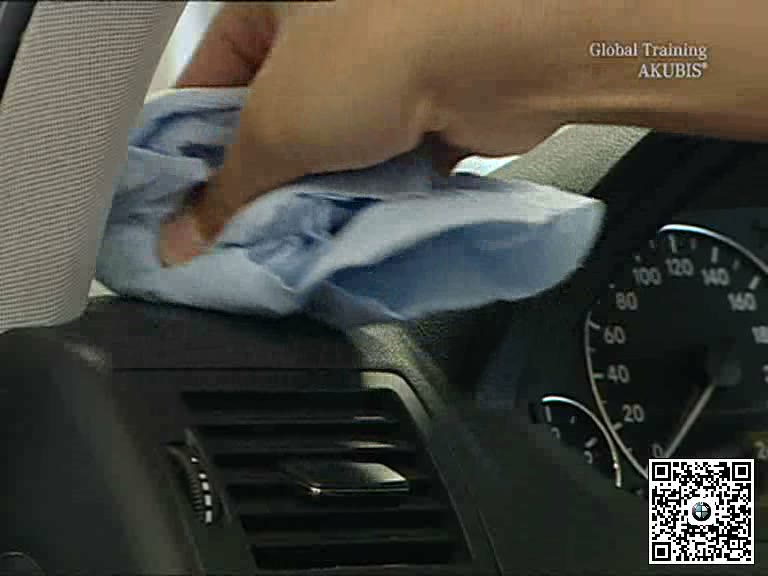

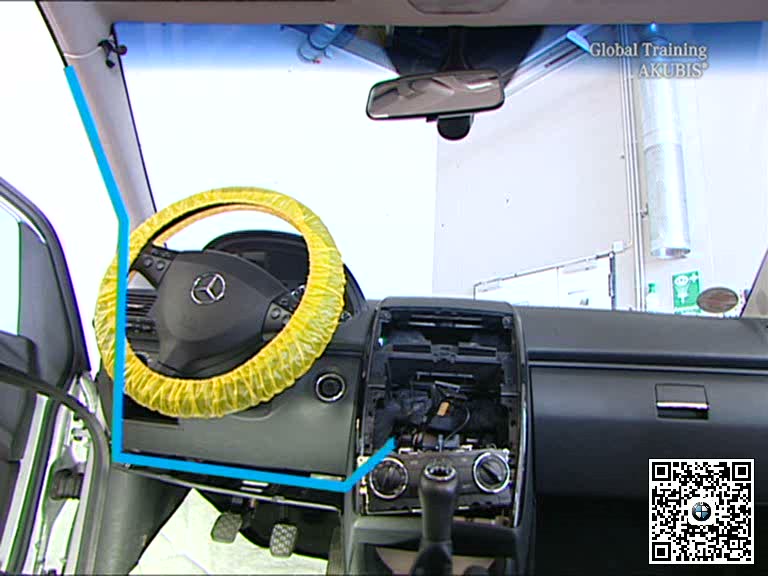

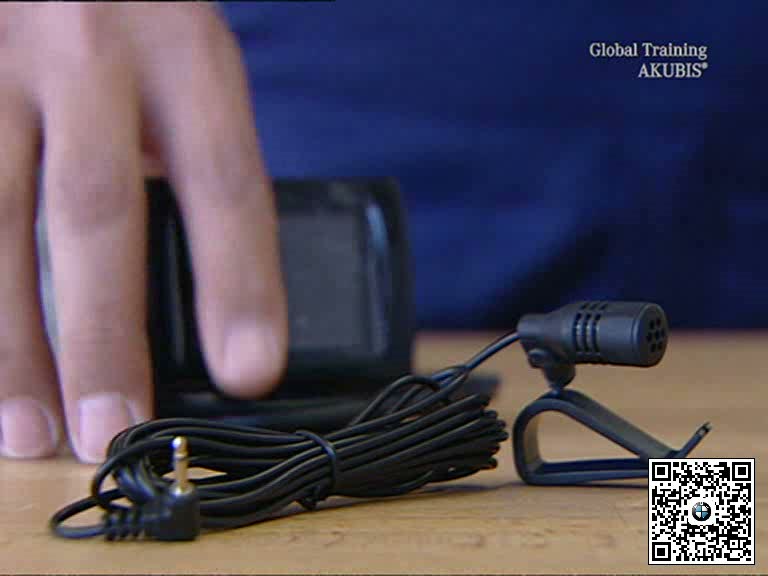

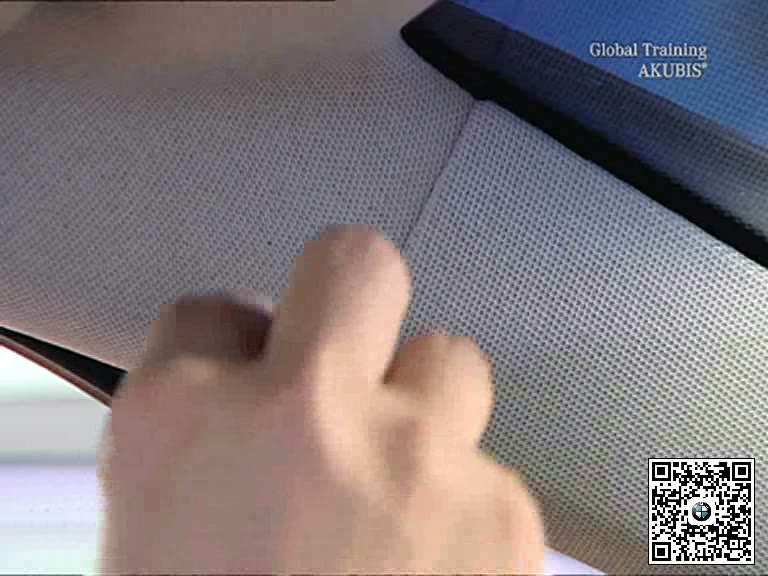

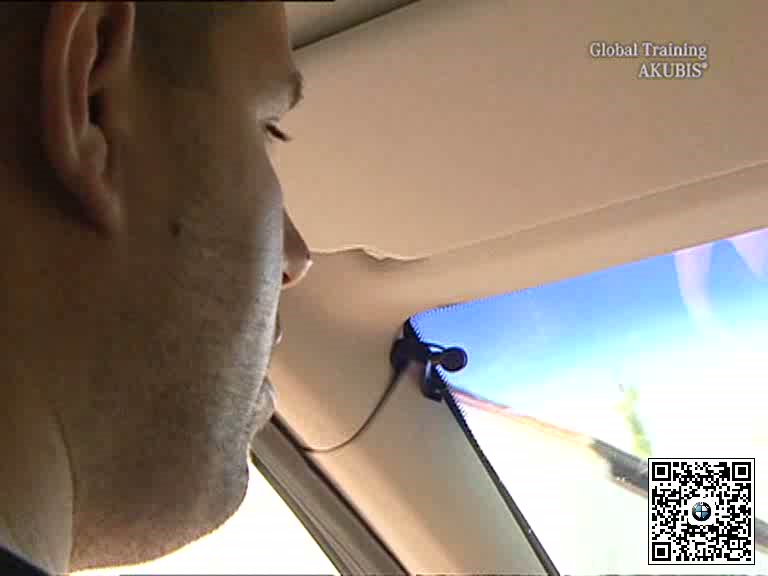

选择套件规定的麦克风位置，局部释放A柱或顶棚边缘并沿原车线束布置。线路必须避开气帘展开区域，麦克风方向朝向驾驶员。

三、安装模块并接入供电音频

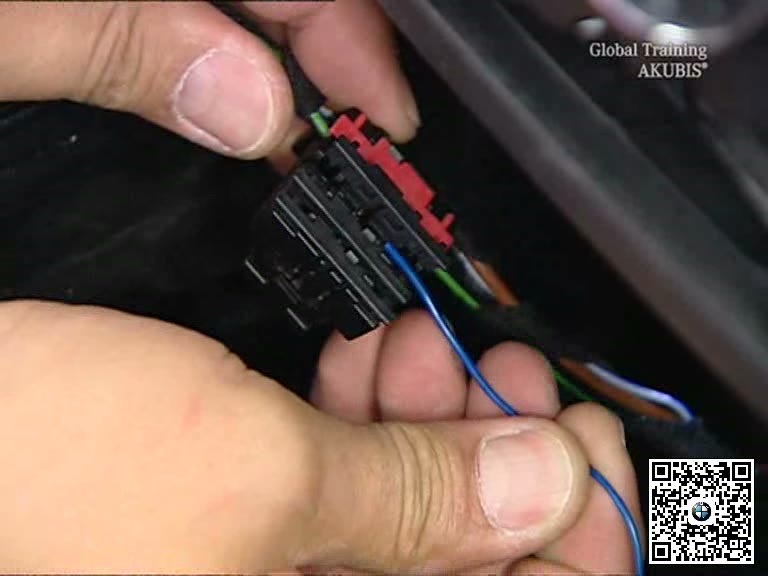

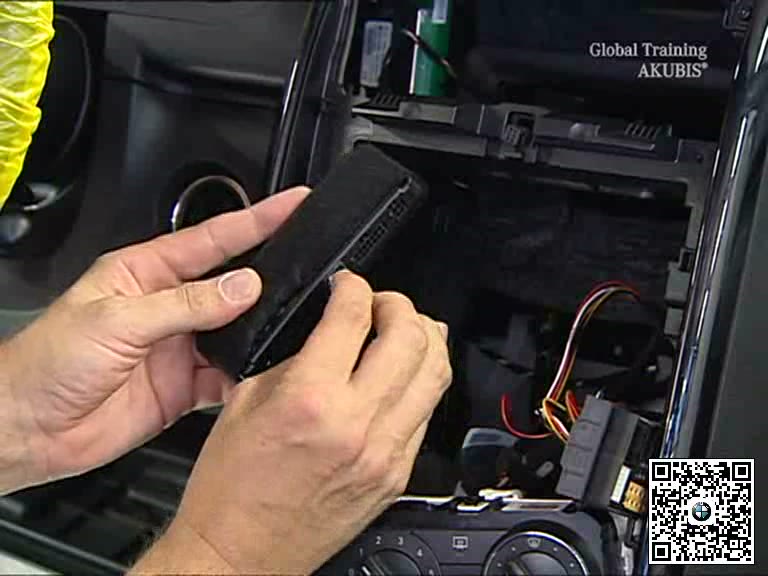

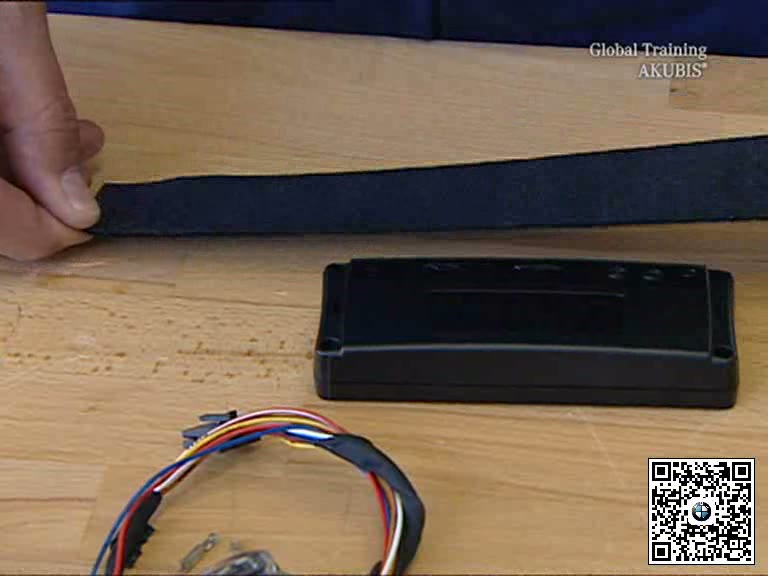

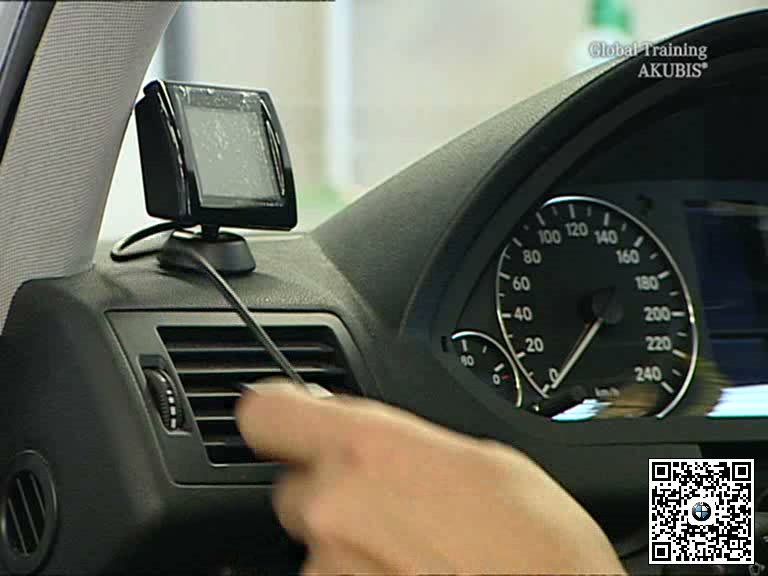

把蓝牙控制模块可靠固定在通风、干燥且不影响其他部件的位置，按接线图连接供电、接地、静音和音频信号，并恢复线束防护。

四、装复并完成配对通话测试

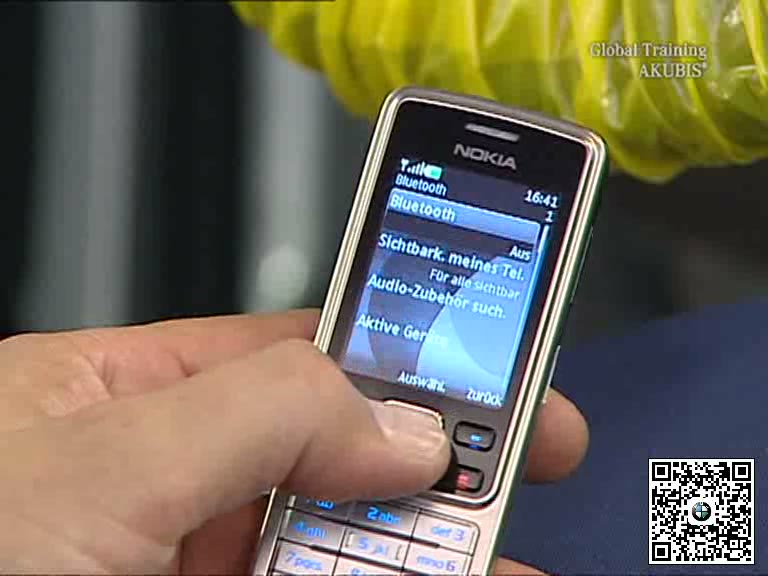

恢复中控和内饰后接通电源，按设备说明进入配对模式。检查来电、拨号、静音、扬声器音量和双方通话清晰度，并确认无内饰异响。

五、完工检查要点

• 套件连接方式与车辆主机匹配。
• 麦克风线束避开气帘展开区域。
• 模块固定可靠且供电、接地、音频连接正确。
• 配对、来电和双向通话测试正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
