2024+ 特斯拉 Model 3 前保险杠饰板更换：线束转移、新支架铆接与摄像头校准

前保险杠饰板更换不是简单拆下旧件、装上新件。原厂程序要求把下部导流件、下格栅、线束和 8 个 B 形螺母转移到新饰板，并换装两侧支架；配有前饰板摄像头的车辆最后还要执行校准脚本。

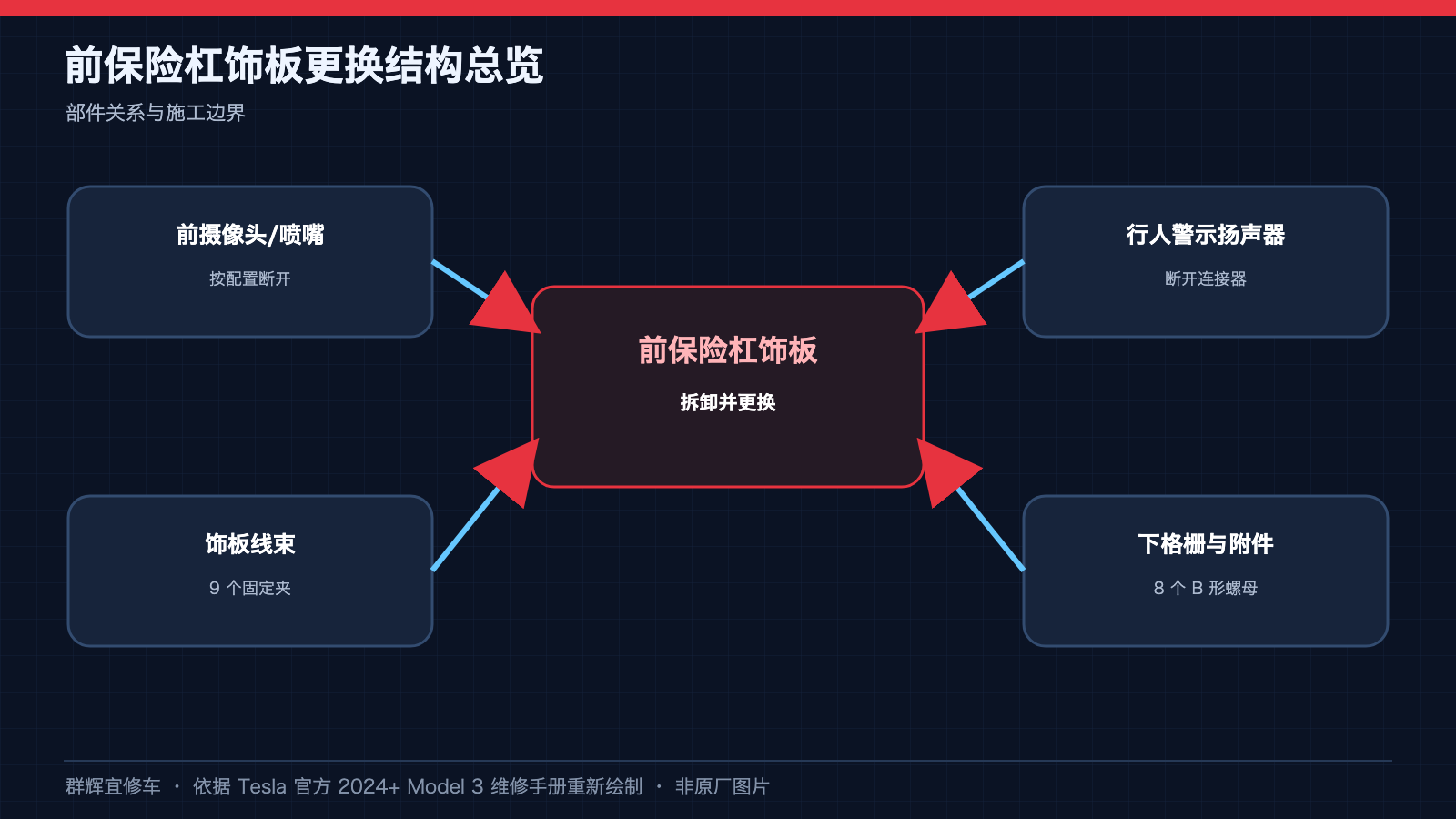

一、结构与关键施工点

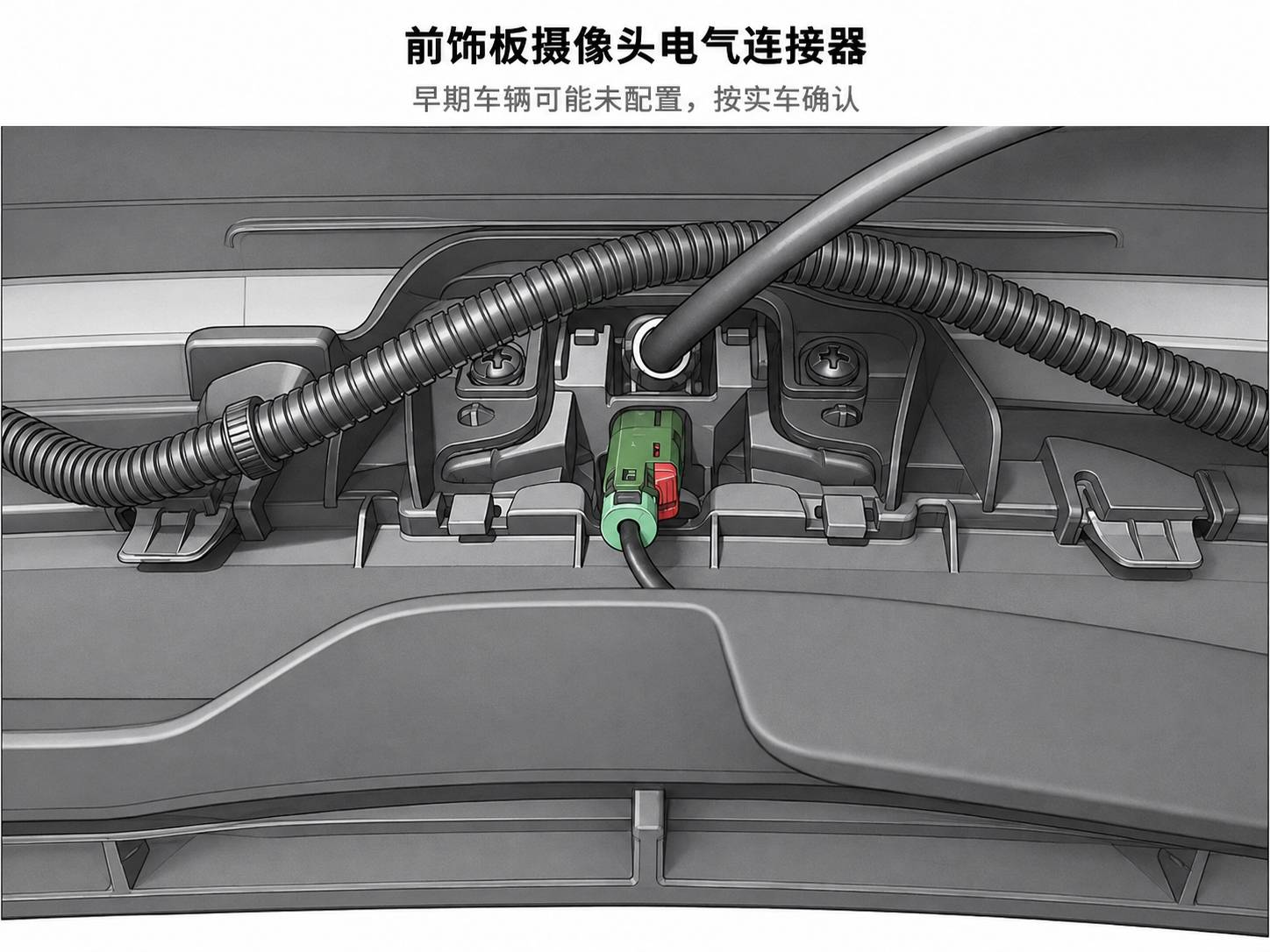

• 前饰板摄像头电气连接器：按配置断开，早期车辆可能没有。
• 行人警示扬声器：断开连接器。
• 饰板线束：9 个固定夹。

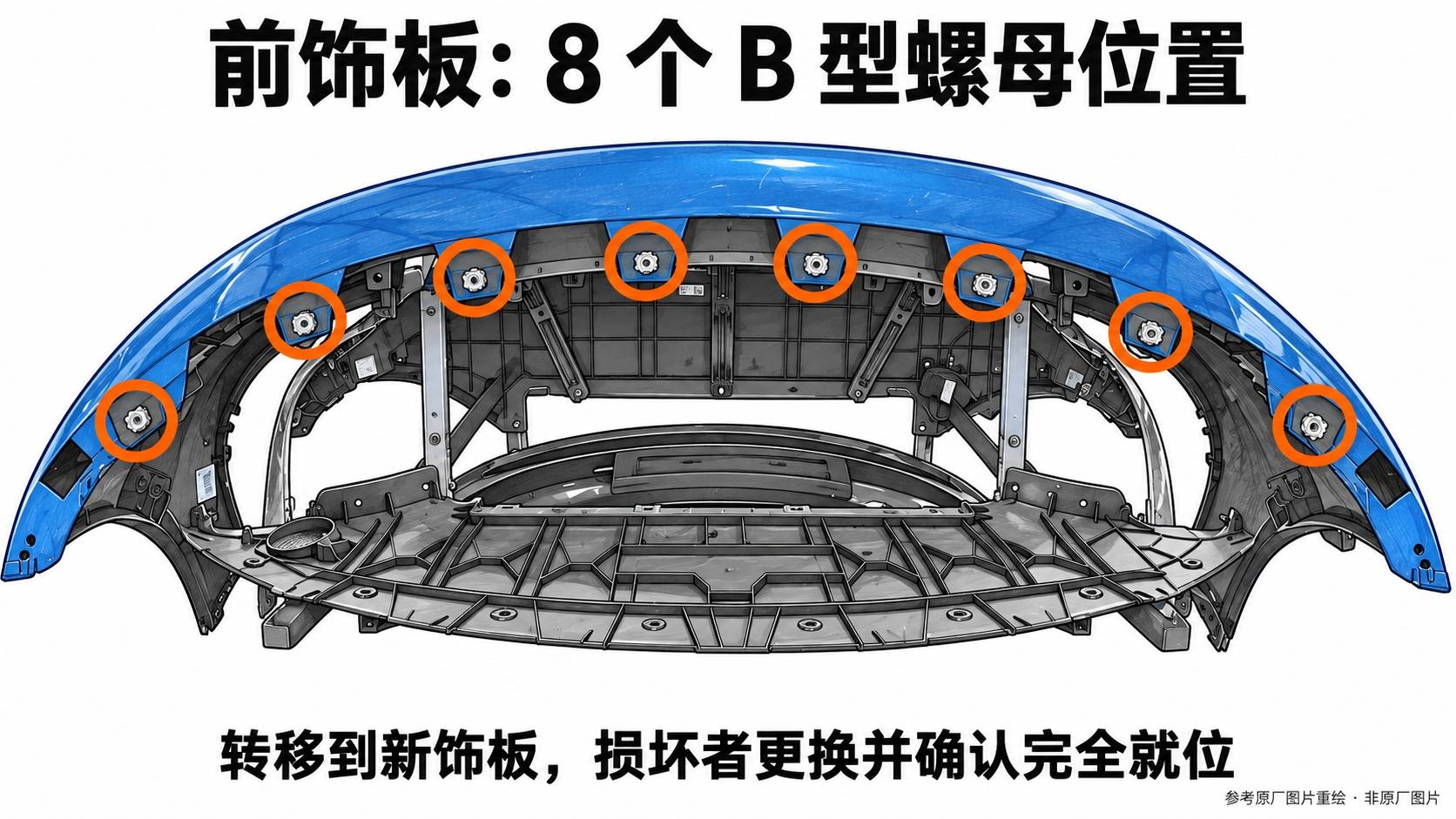

• 前饰板上的8个B型螺母需要转移；它们不是9个线束固定夹，两组数量与位置应分别核对。

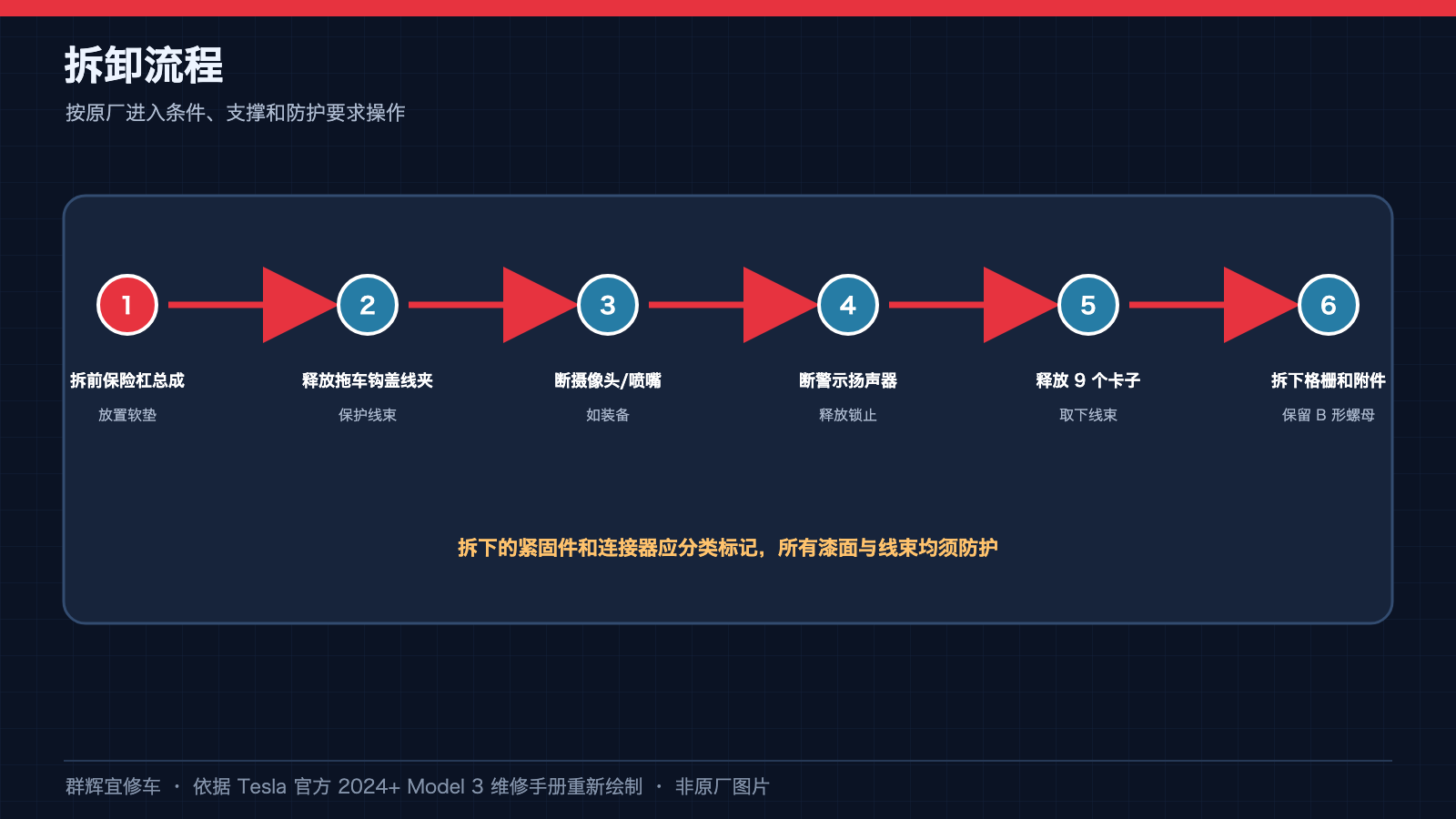

二、拆卸流程

• 按关联的前保险杠饰板总成拆装程序先拆下总成；本文描述拆下后向新饰板转移附件的更换工序。
• 松开牵引钩盖板线夹；断开前饰板摄像头电气连接器（如配备），再断开行人警示扬声器连接器。

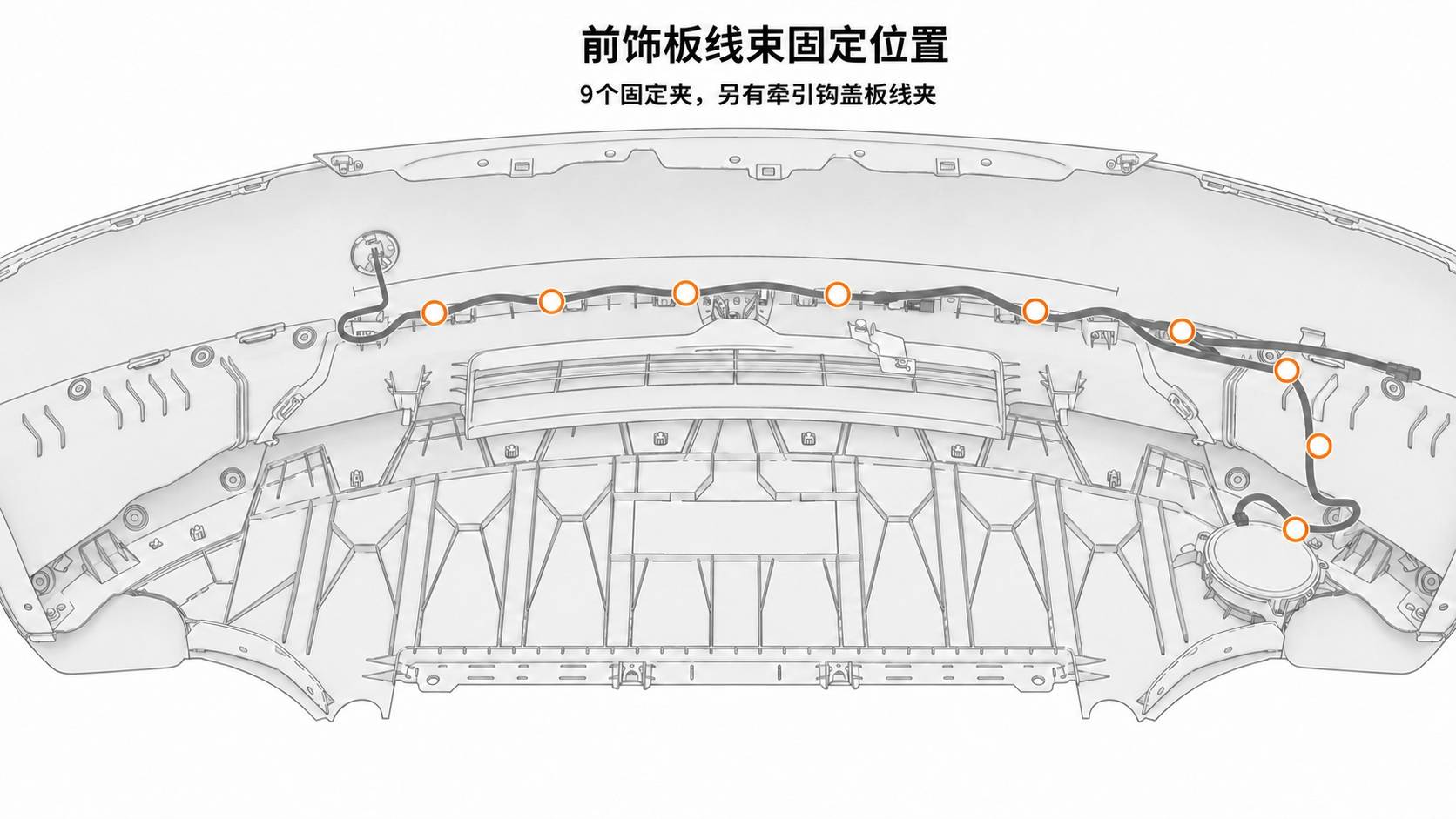

• 使用卡子撬具释放9个线束固定夹，取下前饰板线束。
• 按对应程序拆前裙板，不必将行人警示扬声器从裙板上拆下；再拆饰板下格栅。

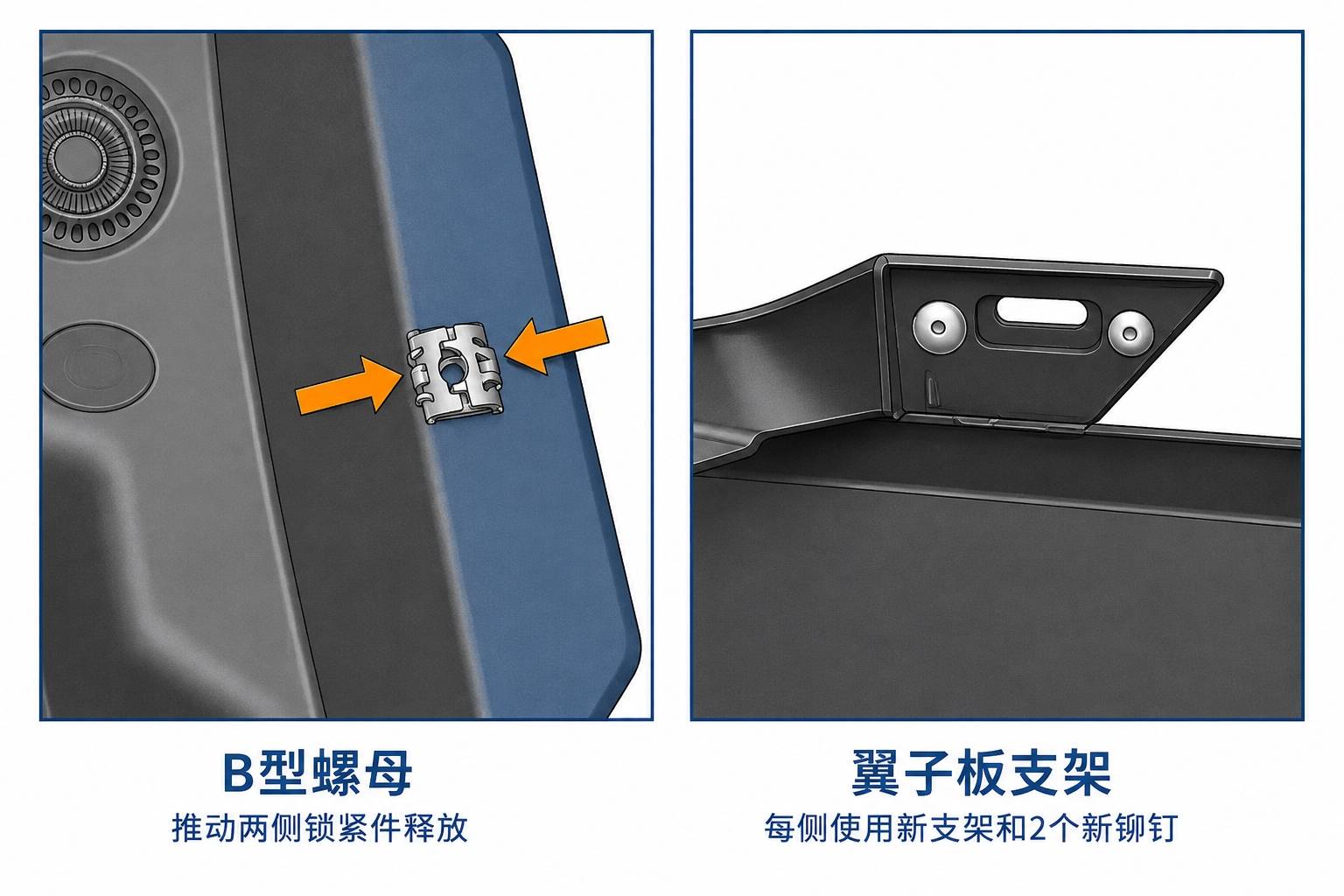

• 取下8个B型螺母，推动两侧锁紧件使其释放。

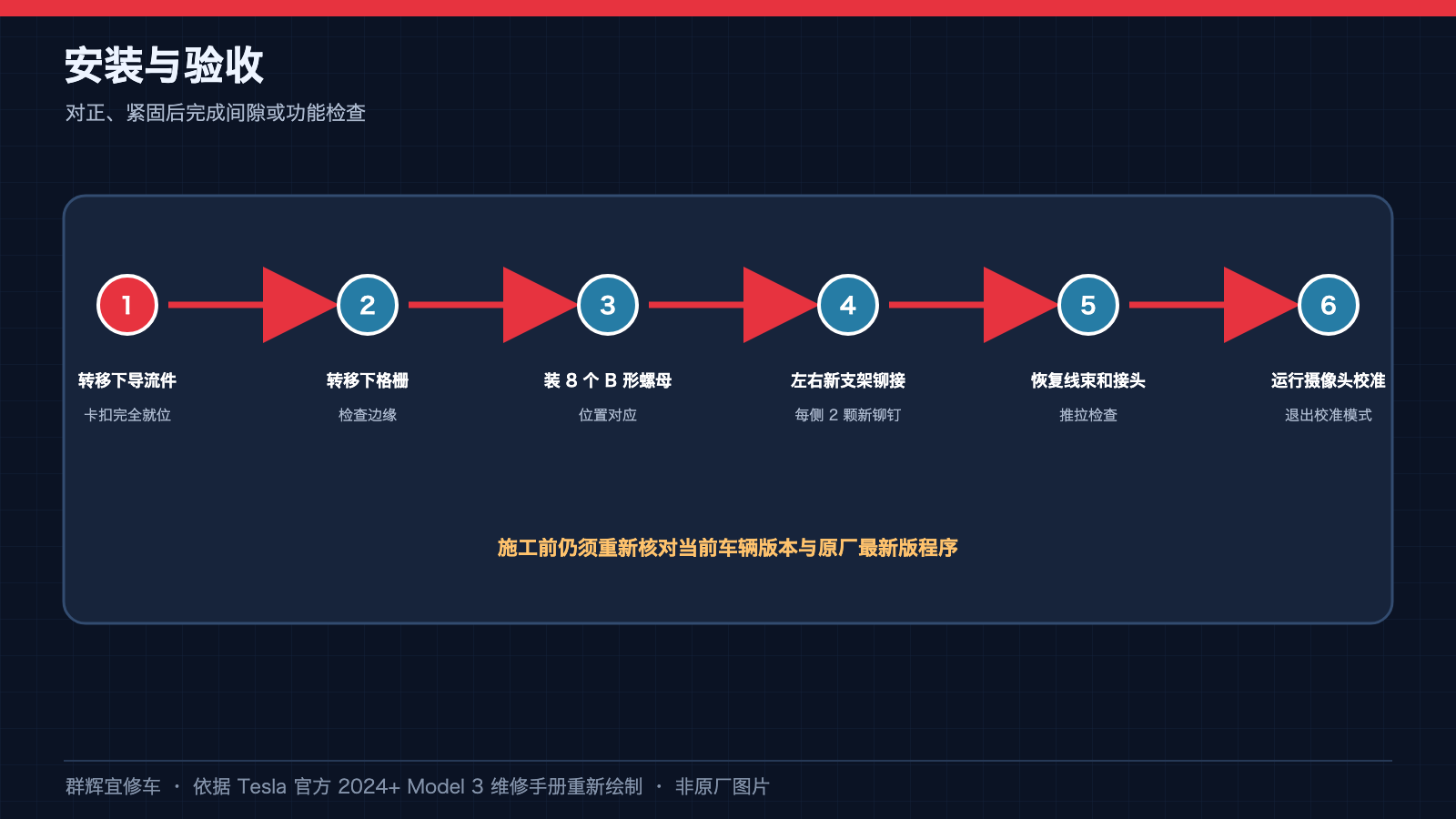

三、安装与验收

• 先将8个B型螺母装到新饰板，损坏者更换，并确认完全就位；随后按关联程序装下格栅及前裙板。
• 复装9个线束固定夹，连接行人警示扬声器和前饰板摄像头电气连接器（如配备），再固定牵引钩盖板线夹。

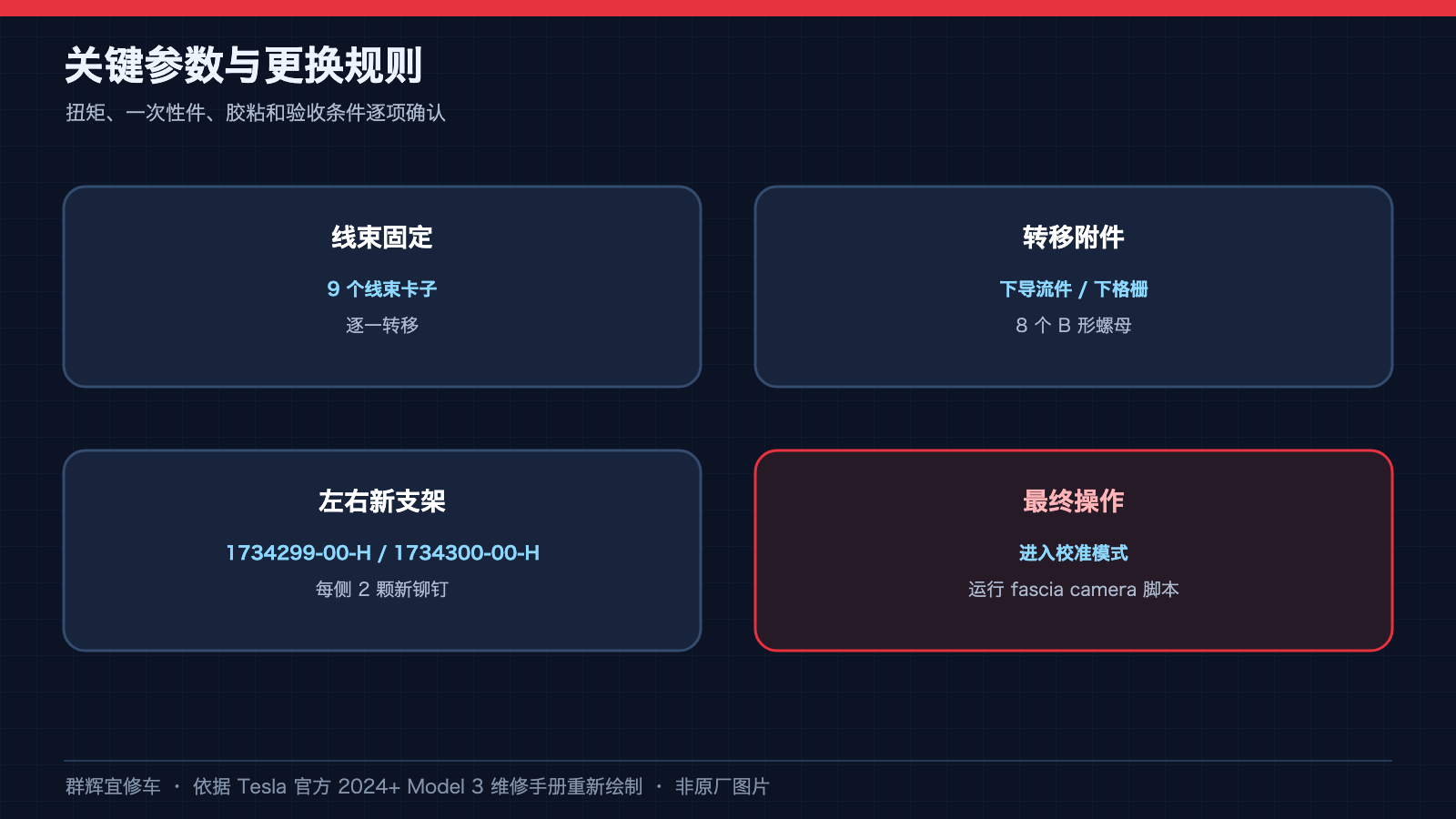

• 左侧使用新翼子板支架1734299-00-H，右侧使用1734300-00-H，每侧用2个新铆钉1064496-00-A紧固。零件版本施工前按车辆确认。
• 按关联程序装回前保险杠饰板总成，然后连接装有Toolbox的笔记本电脑。
• 原厂列出的例程顺序为：PROC_DAS_X_ENTER-CALIBRATION-MODE → PING-HTTP_DAS_X_FASCIA-CAMERA-SCRIPT → PROC_DAS_X_EXIT-CALIBRATION-MODE。按当前车辆配置及例程提示执行，不用通用道路校准代替此脚本；未配备摄像头的早期车辆需核对适用性，不强行运行不适用例程。
• 退出工厂校准模式的Service Mode Plus路径为Driver Assist → Cameras → Exit Factory Calibration Mode。完成后断开Toolbox笔记本并退出维护模式；退出校准模式和退出维护模式是两个步骤。

安全提示：车身和碰撞部件施工会影响外观配合、传感器功能及碰撞安全。本文用于理解原厂资料，不替代人员认证、PPE、专用工具和当前车辆对应的正式维修程序。

资料来源与适用说明

本文依据 Tesla 官方 2024+ Model 3 维修手册对应程序重新整理：查看原始资料。本次全文及全部配图复核2026-09-13：核对当前程序及16张原厂技术图片，补充8个B型螺母位置图，并保留线束、锁紧件/支架和摄像头三张配图。本文范围是总成拆下后的饰板更换；总成拆装、下格栅及前裙板应执行所链接的独立程序。原厂资料会持续更新，施工前须重新核对车辆生产日期、市场、配置、零件版本及最新版程序。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
