奔驰W222 M256凸轮轴基本位置设置：不带高压泵驱动的正时校准

M256凸轮轴基本位置需要以曲轴基准、凸轮轴标记和专用定位工具共同确认，不能仅凭齿轮外观判断。

本流程对应不带高压泵驱动的结构版本；车辆装备不同会改变进入路径和相关部件位置。

一、转动曲轴并建立正时基准

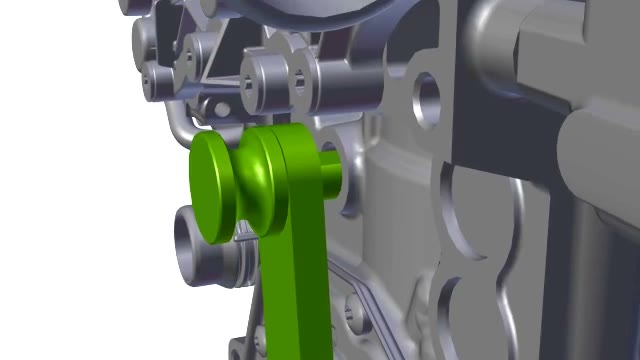

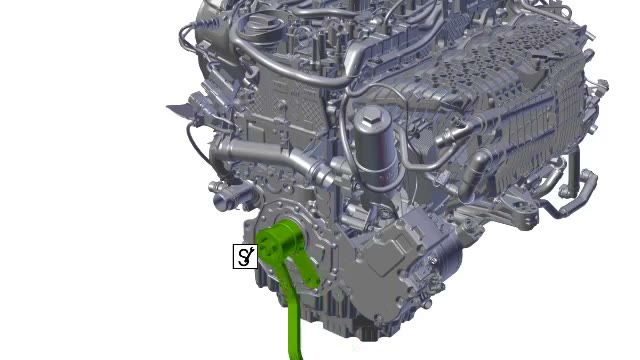

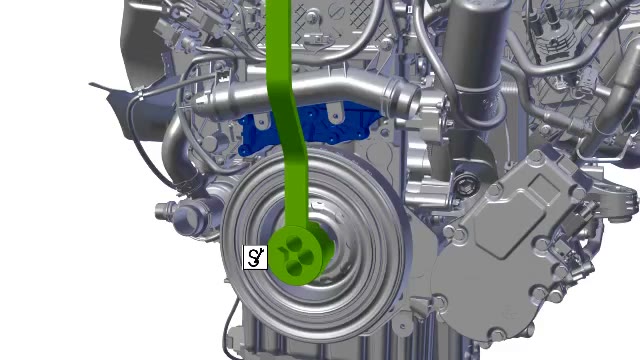

按发动机旋转方向将曲轴置于规定基准位置，核对标记并防止在未受控状态下继续转动。

二、拆开正时区域并识别齿轮位置

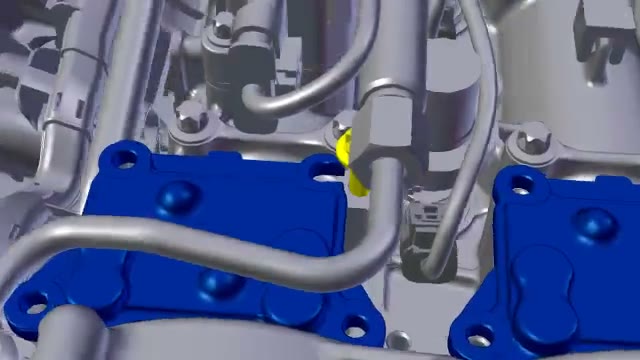

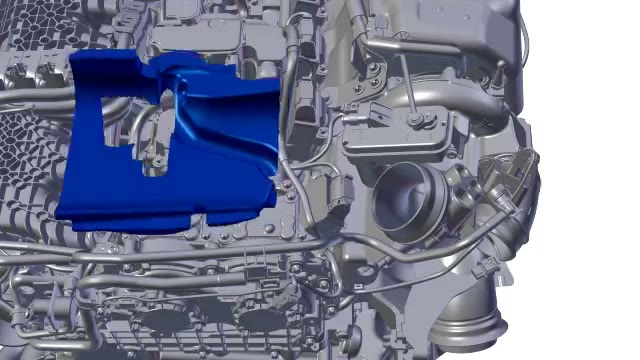

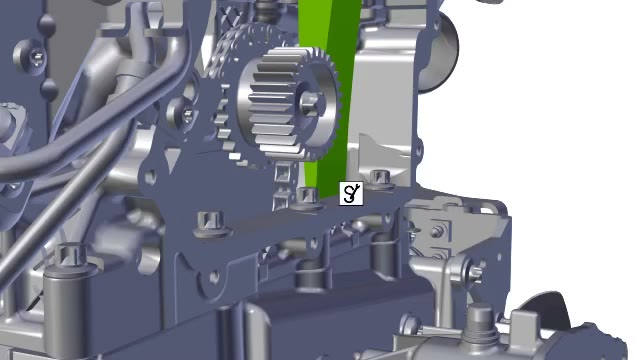

移开妨碍进入的附件和盖板，露出凸轮轴齿轮及定位区域，检查链条、导轨和标记状态。

三、安装定位工具并校准基本位置

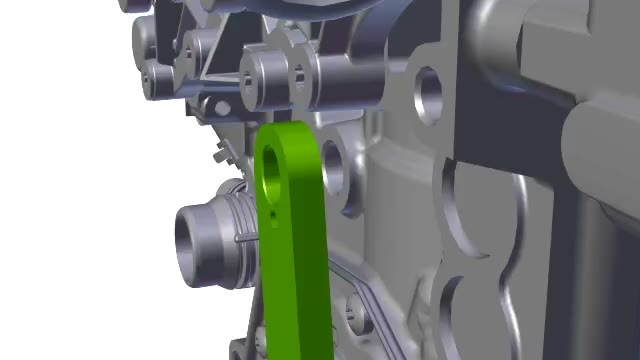

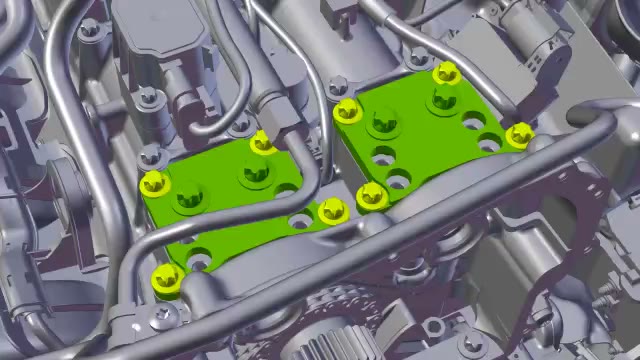

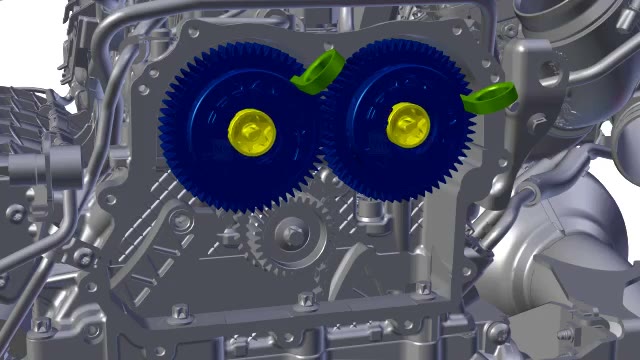

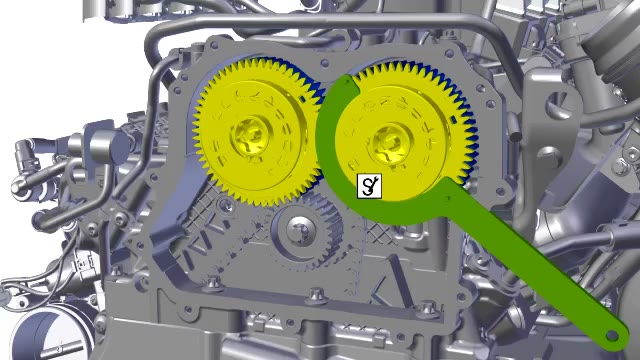

将专用工具正确装到曲轴和凸轮轴定位点，按规定顺序释放或固定相关紧固件并建立基本位置。

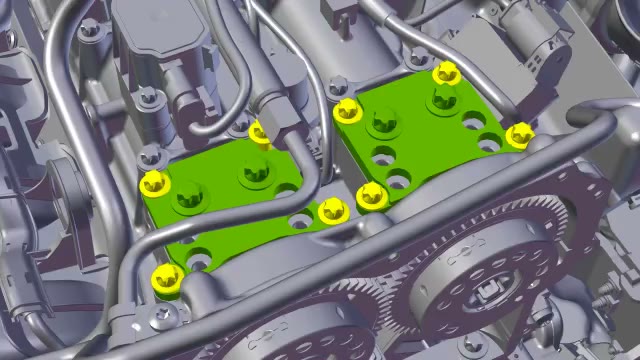

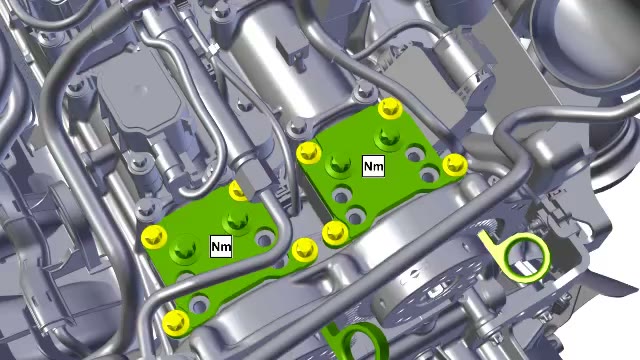

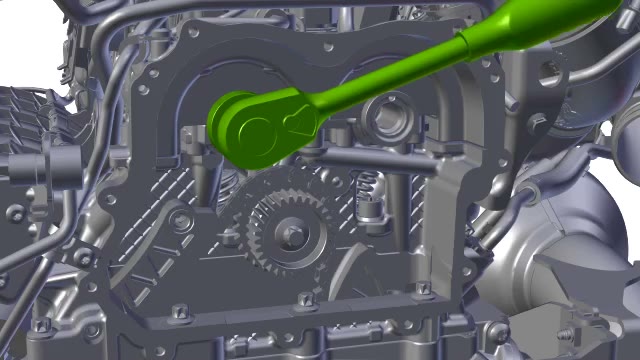

四、完成紧固并转动发动机复查

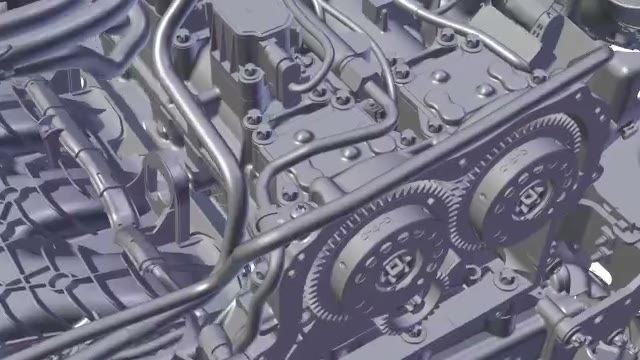

拆除定位工具后按发动机方向转动规定循环，再次回到基准位置，确认工具可无应力装入。

五、完工检查要点

• 发动机版本和结构配置核对正确。
• 曲轴与凸轮轴基准位置一致。
• 专用定位工具无强制装入。
• 手动转动复查无干涉和偏差。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
