奔驰ACS主动式弯道系统：180 bar液压稳定杆与失效逻辑

ACS（Active Curve System）通过前后两根主动液压稳定杆控制SUV车身侧倾。它并不取代AIRMATIC，而是以AIRMATIC（代码489）为基础，把传统整根被动稳定杆分成左右半扭杆，并在中间加入液压旋转执行器。系统既能在弯道产生反向扭矩，也能在越野或单轮越障时允许左右车轮更独立地运动。

一、ACS改善的不是单一“过弯硬度”

传统稳定杆把左右车轮机械耦合，弯道可抑制侧倾，但单轮压过障碍时也会把力传到另一侧。ACS可根据车速、横向加速度和减振模式改变两半扭杆之间的作用状态，因此能同时改善弯道侧倾、变道稳定性、侧风和偏载下的车身姿态，并提升越野轴线交叉时的轮胎贴地能力。

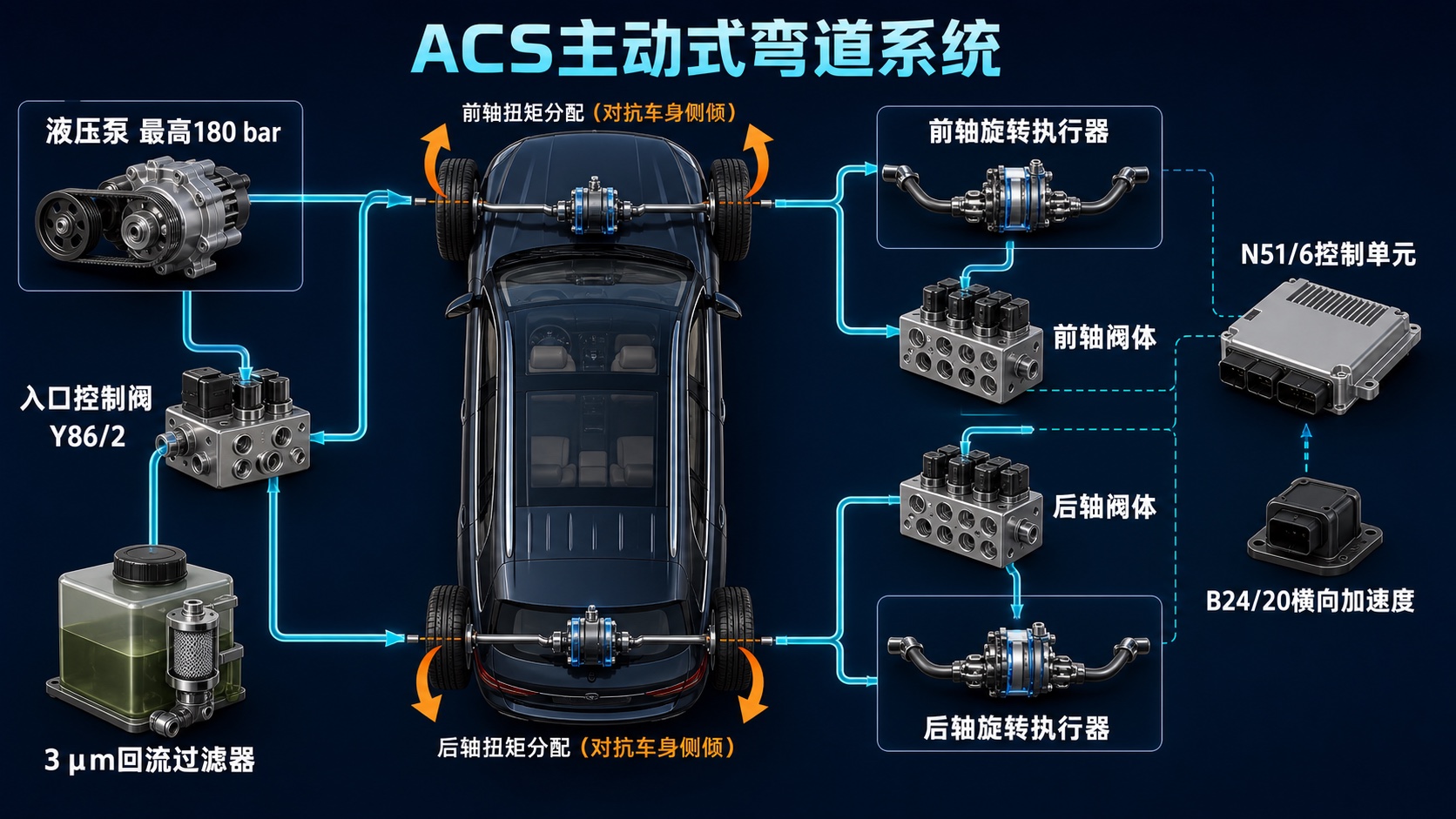

二、液压与电子系统由哪些部件构成

皮带驱动的径向活塞泵由N51/6控制单元通过进液控制阀Y86/2调节供油，最高压力约180 bar。油液先进入前轴阀体，液流分配器按约50/50分给前、后轴回路。前轴限压阀保护系统，前后压力调节阀Y36/10、Y36/12控制对应旋转执行器压力，方向阀Y36/9、Y36/11决定油流方向。

多余油液通过精度3 μm的回流过滤器回到储液罐。管路采用不同直径和特殊外形以降低压力脉动与流动噪声。泵的压力室带不可逆过压保险结构，因此异常超压后的泵不能只按普通泄压阀思路处理。

三、横向加速度如何决定反侧倾扭矩

N51/6根据方向盘转角、方向盘转速和四轮轮速计算横向加速度，并与B24/20传感器实测值比较。差值小于规定限值时，系统主要采用计算值；差异过大时逐步过渡到实测值。随后控制单元计算车身侧倾扭矩，并确定前、后稳定杆分别承担多少反向扭矩。

前后轴分配还会影响转向特性。高速时让前轴承担更多侧倾扭矩，可使车辆趋向稳定的转向不足；中速则可提高响应性并减少所需方向盘转角。因而前后压力不能脱离车速和目标扭矩简单比较。

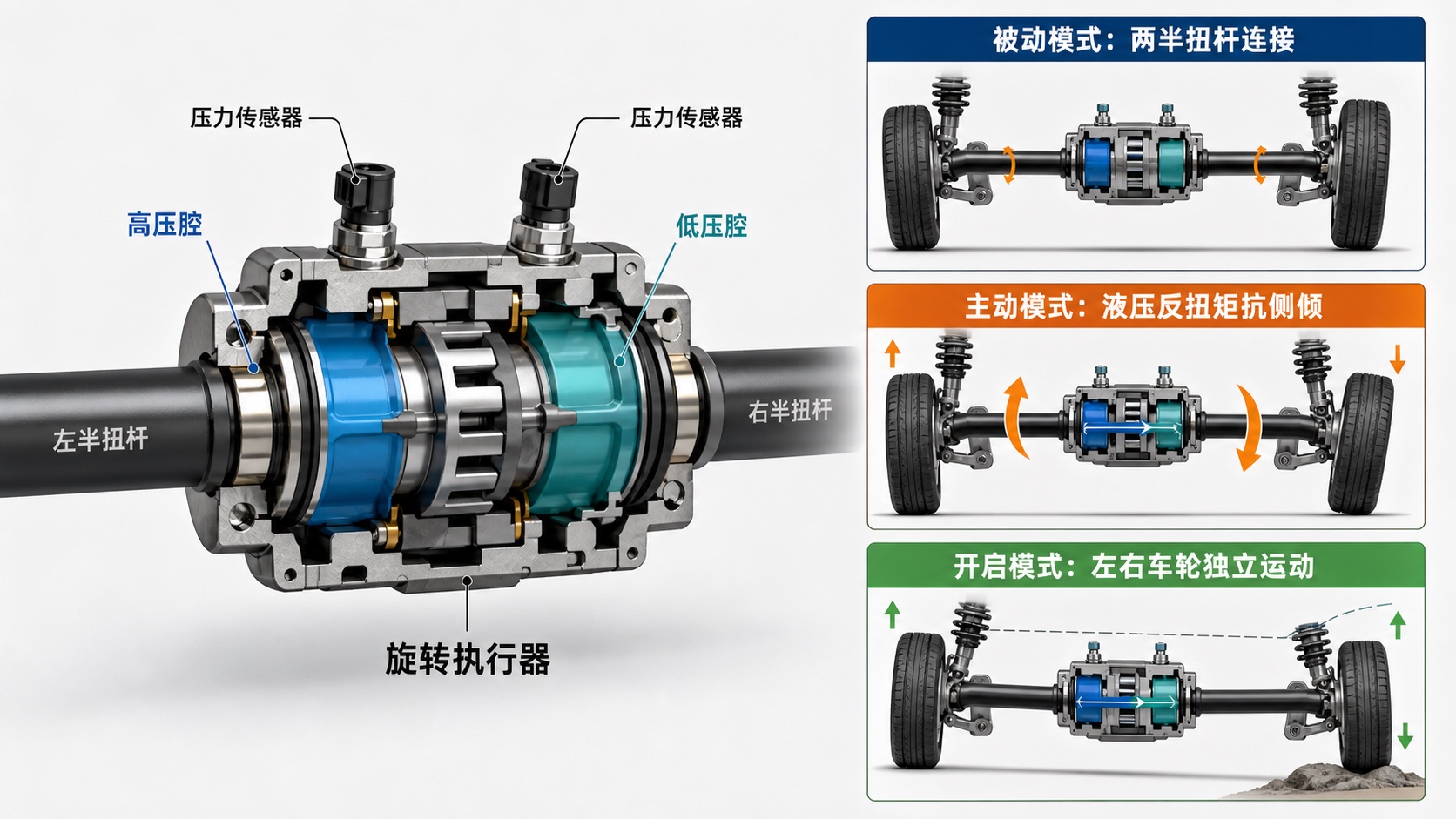

四、旋转执行器的三种工作状态

• 被动状态：两根半扭杆牢固连接，作用等同传统被动稳定杆。
• 主动状态：液压旋转执行器产生受控扭矩，一侧半扭杆主动抵消车身侧倾。
• 开启状态：两半扭杆可相对独立运动，单轮颠簸不强制传递到对侧，增加越野扭转能力。

执行器内部具有高压腔、低压腔、转子与密封组件，压力传感器把实际压力反馈给控制单元。舒适或运动模式、车速与横向加速度共同决定目标状态和扭矩。内部密封泄漏会导致目标压力与实际抗侧倾效果不匹配。

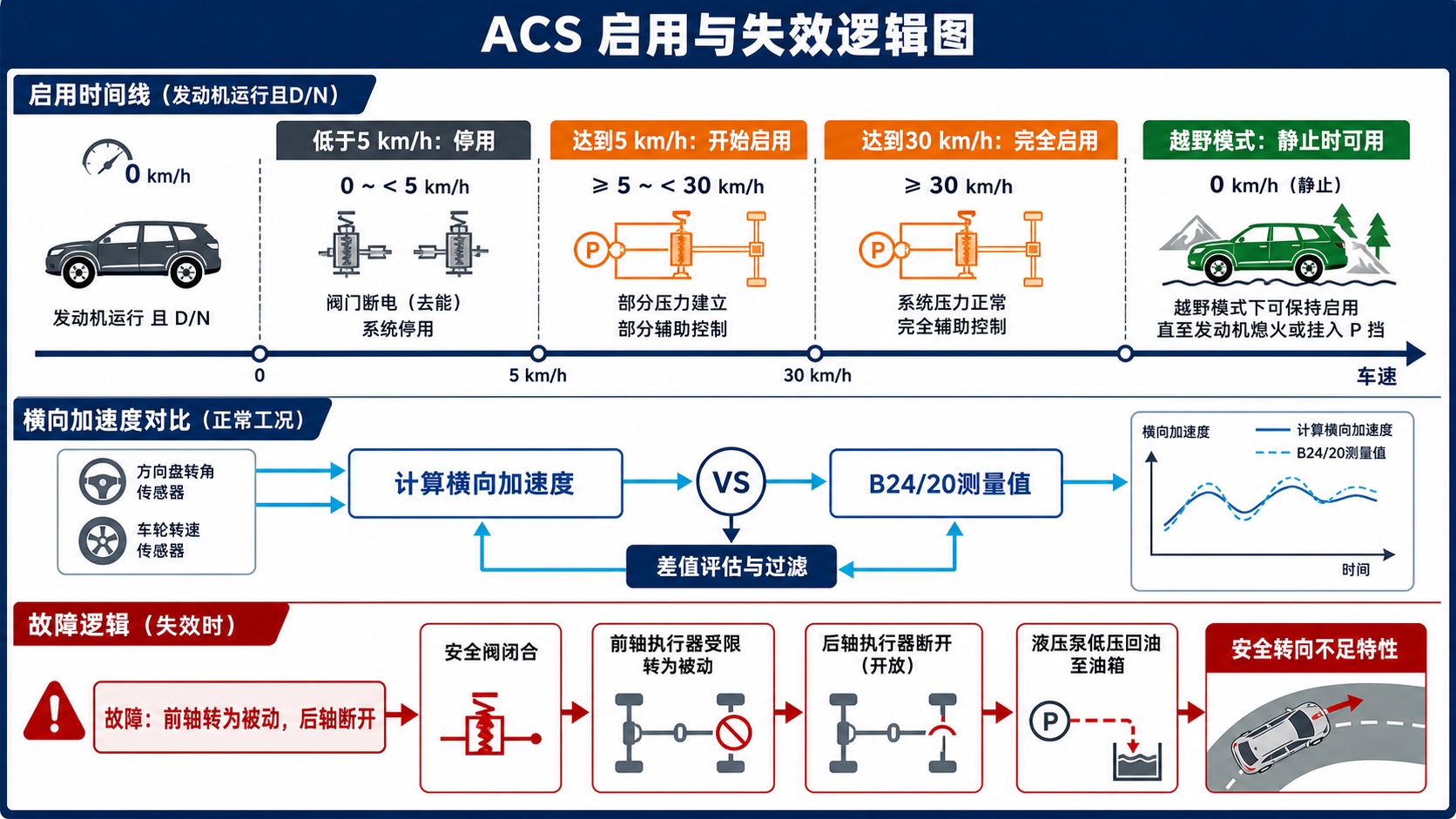

五、系统在什么速度范围启用

• 发动机必须运转，常规工作挡位为D或N。
• 车辆静止或低于5 km/h时，常规主动功能停用，相关阀处于断电状态。
• 车速达到5 km/h后开始启用，达到30 km/h后完全启用。
• 越野变速箱模式下，静止时也可工作以抑制横向倾斜，并保持至发动机关闭或接入P挡。

六、点火后自检检查什么

点火开启后先检查传感器和执行器电气功能。车辆首次行驶且系统至少启用一次后，还会建立泵至安全阀之间的测试压力，验证安全阀断电位置和前轴调压阀功能。测试期间前轴旋转执行器不建立侧倾压力，所以乘员通常感觉不到。若故障只在首次起步后出现，应把这段液压自检纳入判断。

七、直线行驶时为什么压力较低

发动机运转时泵仍输送油液，安全阀通电打开，但进液节流限制泵的供油。前后调压阀在直线低需求状态下打开，油液直接回流储液罐，执行器一侧压力经内部路径释放，因此系统只需克服管路和阀门流阻。直线状态持续高压，可能意味着阀控制、传感器偏置或机械受力异常。

八、系统故障时怎样保证车辆可控

检测到故障后，安全阀断电关闭，前轴执行器油液被限制并锁成近似被动稳定杆状态；后轴执行器保持断开。泵输出低压回流储液罐。这样的失效布局使车辆趋向安全的转向不足，而不是出现敏感的转向过度。故障提示出现后，驾驶员仍可能感到车辆可行驶，但主动侧倾与越野解耦功能已经退出。

九、常见诊断方向

• 侧倾控制弱：比较计算与实测横向加速度、前后目标/实际压力及执行器内部泄漏。
• 一轴功能异常：检查对应方向阀、压力调节阀、压力传感器和旋转执行器。
• 系统压力不足：检查油位、Y86/2进液控制、泵输出、限压阀、回流过滤器和外部泄漏。
• 首次行驶后报故障：关注安全阀与前轴调压阀的液压自检。
• 越野模式左右车轮耦合过强：确认开启状态请求、挡位/模式条件和执行器释放是否完成。

十、更换泵后的排气与漏油判断

更换液压泵后必须执行规定排气。源文给出的系统加注量约2 L，怠速校准储液罐液位时使用专用装置对储液罐施加1.5 bar辅助压力；如果压力下降，应立即停止发动机并检查吸油或泄漏，避免泵干运转损坏。具体油品、液位和步骤必须按当前车型维修资料确认。

看到泵体油迹不要立即判定泵漏油。发动机油喷溅或积尘也会形成相似痕迹，应先清洁，运行并观察新鲜油迹来源，再结合液位变化与液压油特征确认。

诊断思路小结

ACS诊断要把输入、供压、分配和执行四层串起来：N51/6比较计算与实测横向加速度，180 bar泵提供油流，前后阀体分配压力，两只旋转执行器产生反扭矩。先确认5/30 km/h和越野模式条件，再看目标与实际压力，最后定位泵、阀或执行器，能避免把正常停用状态误判为故障。
