奔驰ABC主动车身控制：250 bar液压悬架原理与故障诊断

ABC（Active Body Control）不是空气弹簧悬架，而是一套高压液压主动悬架。四个支柱内的液压缸能够快速改变油量，主动修正车身高度、制动俯仰和转弯侧倾；螺旋弹簧承担基本车重，常规减振器继续处理高频振动。诊断ABC时必须同时理解液压压力、车身运动传感器和机械支柱，不能沿用只查气囊漏气的AIRMATIC思路。

一、ABC系统由哪些部件组成

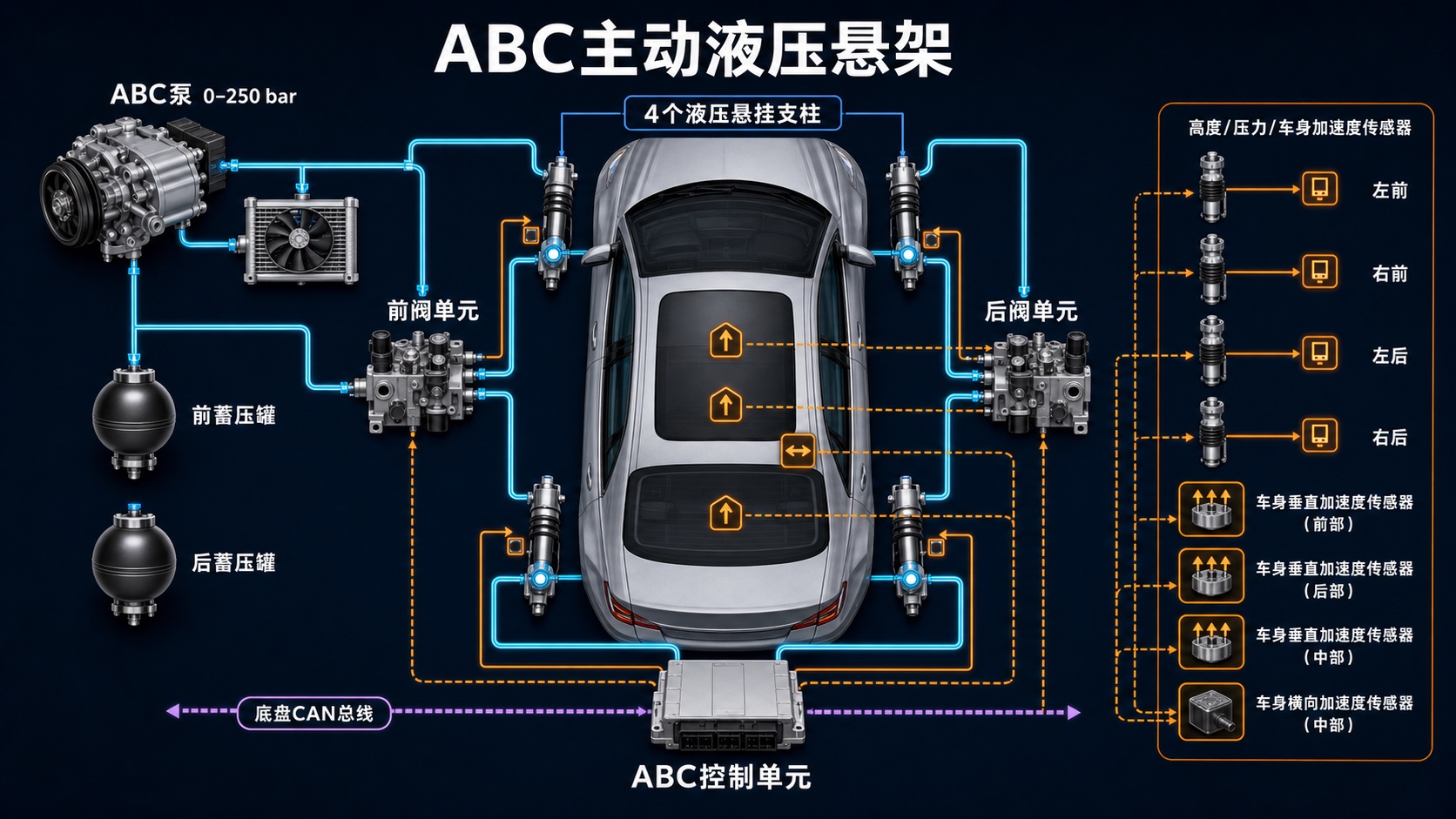

以W221结构为例，系统包括四个液压悬挂支柱、一只ABC泵及冷却器、前后两个蓄压罐、前后两个阀单元、四个支柱压力传感器和一个系统压力传感器。四个高度传感器、三个车身垂直加速度传感器（前部两个、后部一个）以及横向加速度传感器用于识别车身运动，ABC控制单元通过底盘CAN交换车辆状态。

二、泵、蓄压罐和限流机构怎样建立压力

径向活塞ABC泵与转向助力泵组合，工作范围约0至250 bar，最大输出约11 L/min。正常运行时，前后蓄压罐内可储存约200 bar的高压油，在支柱突然需要大量流量时提供缓冲，减轻泵的瞬时负担并平滑压力脉动。吸入限流阀参与系统压力调节，脉冲阻尼器则抑制径向活塞泵引起的压力波动和噪声。

蓄压罐内部依靠气体预充压力储能。预充压力丢失时，系统静态压力仍可能建立，但脉动增大、泵负荷升高、车身响应变差。只看“有多少bar”不能完整判断蓄压罐状态，还要观察压力建立和衰减曲线。

三、前后阀单元如何控制四个车轮

前后轴各有一个阀单元，分别控制左右支柱的充油、保压和回油。阀内的控制阀、止回阀与压力传感器使单个支柱可以保持载荷，也能按控制要求快速改变油量。以前轴为例，B4/8和B4/9分别监控左前、右前支柱压力，B4/5监控整个系统压力。

当车辆熄火后某一角持续下沉，应先比较对应支柱压力与高度变化，再区分阀单元无法保压、止回阀泄漏或支柱内部/外部泄漏。直接更换支柱可能掩盖阀体保压故障。

四、悬挂支柱为什么既主动又保留减振器

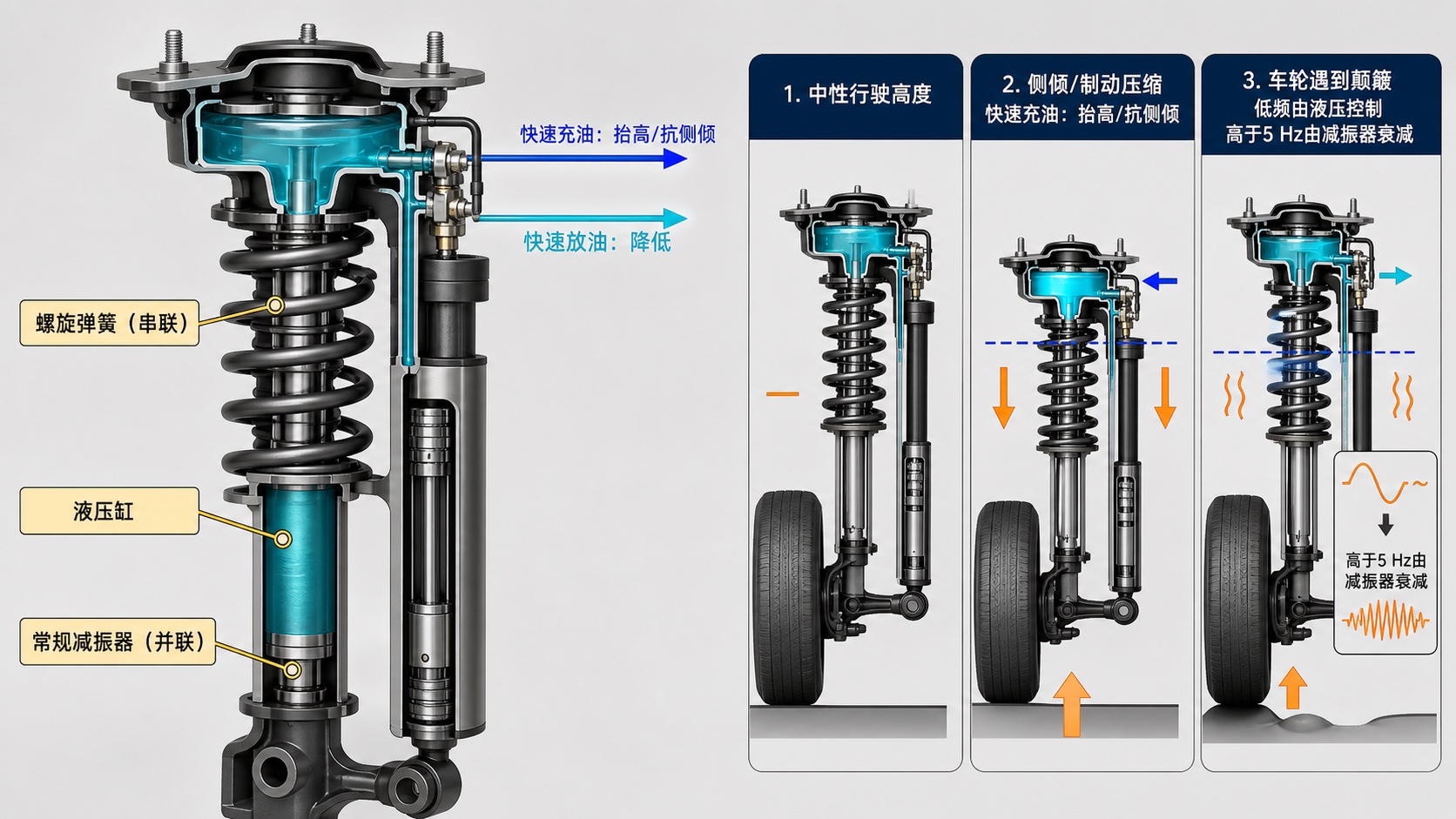

每个ABC支柱可以理解为普通螺旋弹簧悬架增加一个可快速充放油的液压腔，同时并联一只传统减振器。向液压腔充油会增加支柱有效长度，放油则降低。转弯外侧弹簧被压缩时，系统快速向液压腔补油，抵消车身侧倾；制动和加速时以前后轴差动控制减小俯仰。

ABC主要控制较低频率的车身运动。路面激励频率高于约5 Hz时，常规减振器仍承担主要衰减作用。因此单角高频敲击、松旷或减振噪声，不一定是液压压力控制问题。

五、高度控制与驾驶模式

四个高度传感器持续报告车身相对车轮的位置。驾驶员可选择标准或升高高度；高速行驶时，系统可自动降低车身以改善稳定性和空气阻力。变速箱或驾驶模式不同，高度与阻尼控制特性也会改变。任何高度校准都必须在规定胎压、车辆载荷、水平地面和正确测量点条件下进行。

六、车身加速度和横向加速度怎样参与控制

高度信号说明支柱位置，压力信号反映载荷，而三个垂直加速度传感器识别车身上下运动，横向加速度信号反映转弯侧向载荷。ABC控制单元把这些信号与车速、转向和制动状态结合，计算四个支柱应增加还是释放多少油液。传感器偏置会让系统在机械部件正常时仍做出错误补偿。

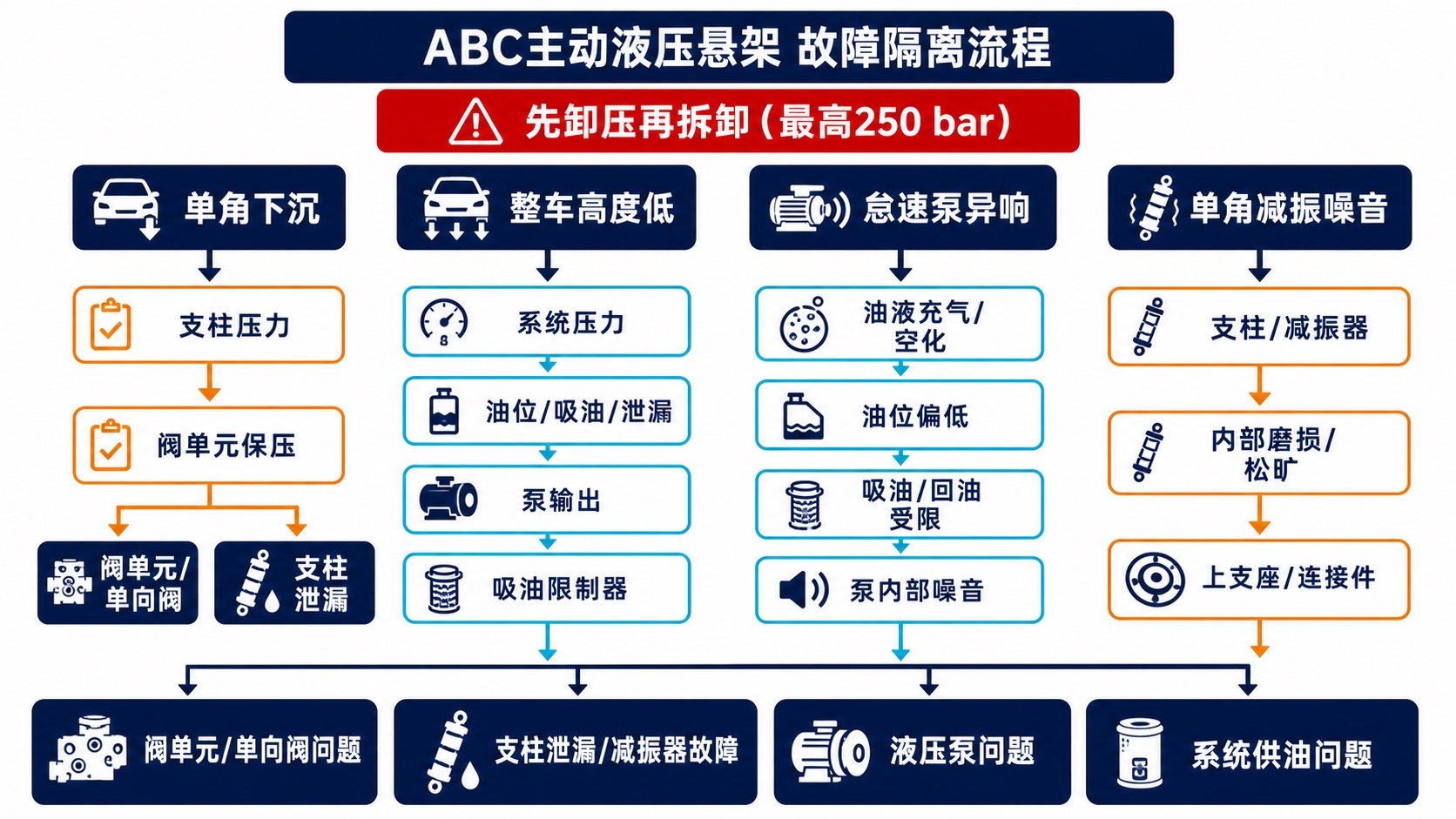

七、常见故障如何分区判断

• 单角熄火后下沉：比较高度与支柱压力，检查阀单元保压、止回阀及支柱泄漏。
• 整车高度低或升高缓慢：检查油位、系统压力、泵输出、吸入限制、回路泄漏和蓄压罐。
• 怠速泵发出吱声或哨声：检查油液充气、油位偏低、吸油/回油受限、脉冲阻尼以及泵内部噪声。
• 单角减振噪声：检查支柱、常规减振器、上支座和连接件，不以系统压力正常就排除机械问题。
• 高度或侧倾控制异常：核对四个高度传感器、垂直/横向加速度信号与基础校准。

八、压力数据怎样读才有意义

应同时观察系统压力与四个支柱压力。泵能建立高系统压力，但某支柱仍下沉，方向更偏向阀体或支柱保压；所有压力建立都慢，则考虑供油、泵、吸入限制或大范围泄漏。压力快速波动还可能提示蓄压能力不足、油液含气或脉冲缓冲异常。

测试要覆盖冷车、热车、怠速、升高/降低请求和动态路试。只在举升机上读取一次静态值，无法证明泵的流量能力或动态控制质量。

九、高压液压系统的维修边界

ABC最高压力可达250 bar。拆卸油管、阀单元、蓄压罐或支柱前，必须按规定程序释放系统压力并确认车辆可靠支撑；不能仅关闭发动机便认为无压。油液喷射可造成严重伤害，车身突然下降也会产生挤压风险。

• 先读取并保存故障码、压力、高度和传感器实际值。
• 按规定卸压，再检查泄漏或拆卸部件。
• 保持油液和接头绝对清洁，防止污染进入精密阀件。
• 更换泵后按规定完成初始供压、排气和油位校正，避免干运转。
• 维修后完成高度校准，并验证保压、模式切换和动态车身控制。

诊断思路小结

ABC可以拆成四层：泵和蓄压罐提供压力与流量，阀单元分配并保持油压，液压支柱改变车身姿态，传感器和控制单元决定何时动作。单角问题优先查支柱压力和阀体保压，整车问题优先查系统供压，动态姿态异常则加入高度与加速度信号。分层验证比见到“车身低”就换泵或支柱更可靠。
