奔驰M264与M256发动机互动培训：结构、冷却、增压与48V系统

一、课程范围与发动机概览

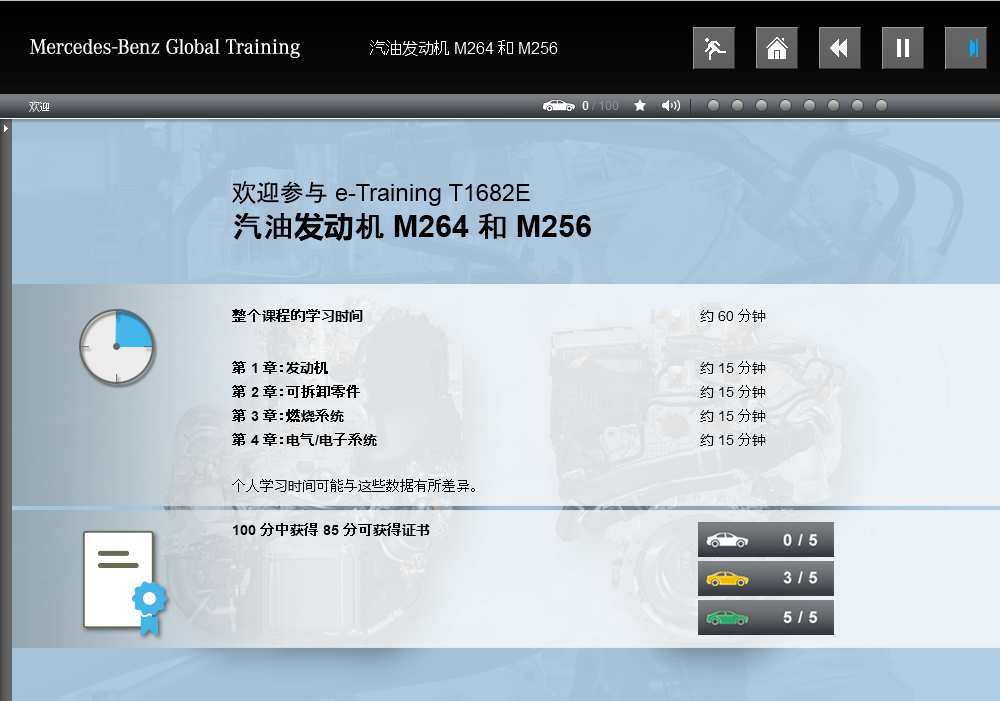

这组画面来自T1682E互动培训课程，原资料以屏幕演示和自测题组织内容。这里保留86幅原始课程画面，并按原有四章顺序排列；题目只作为复习线索，不补写资料中未给出的答案。

二、M264与M256基础结构

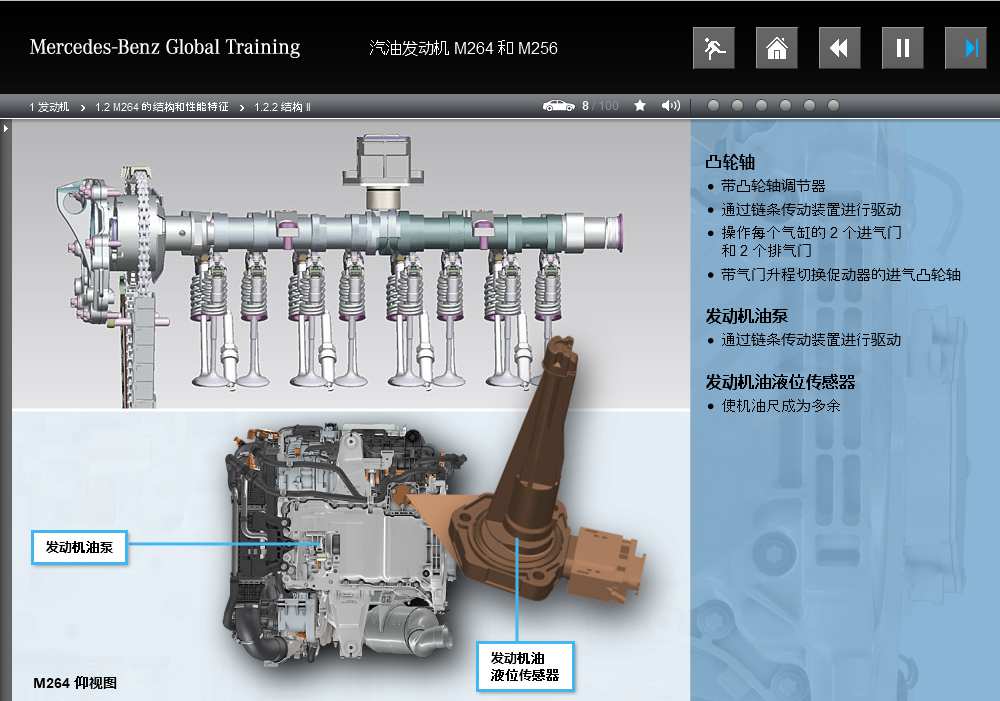

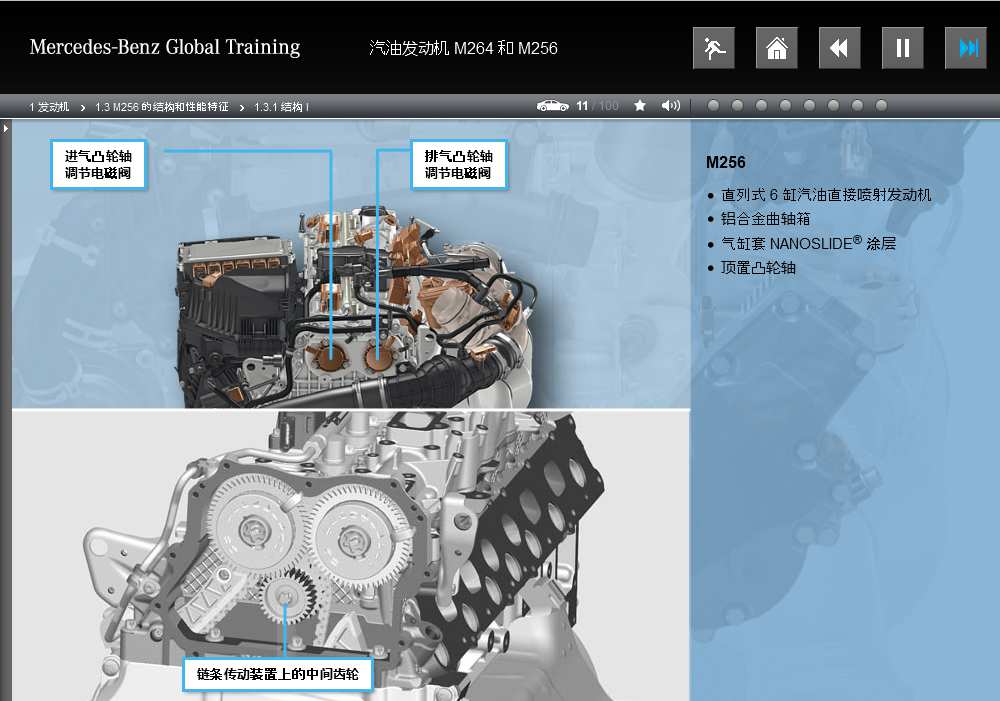

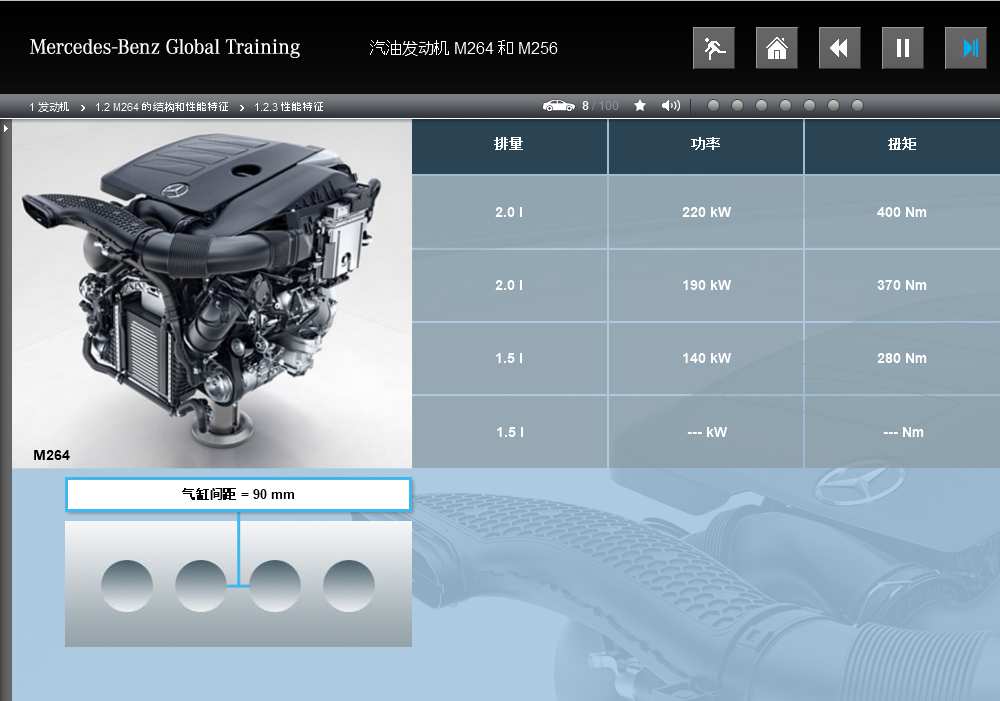

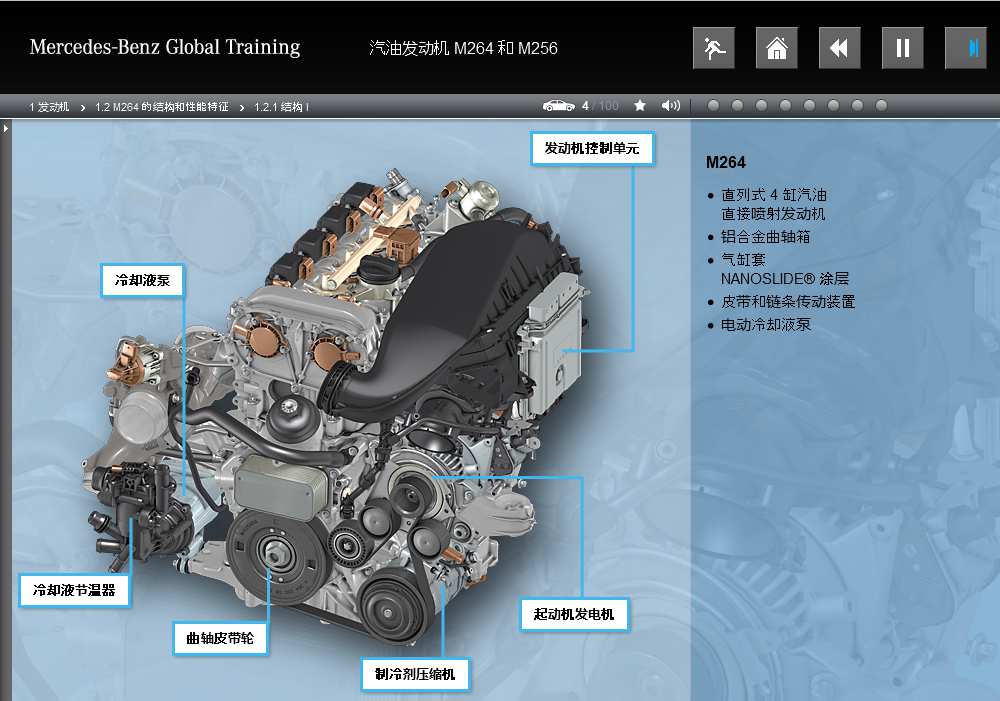

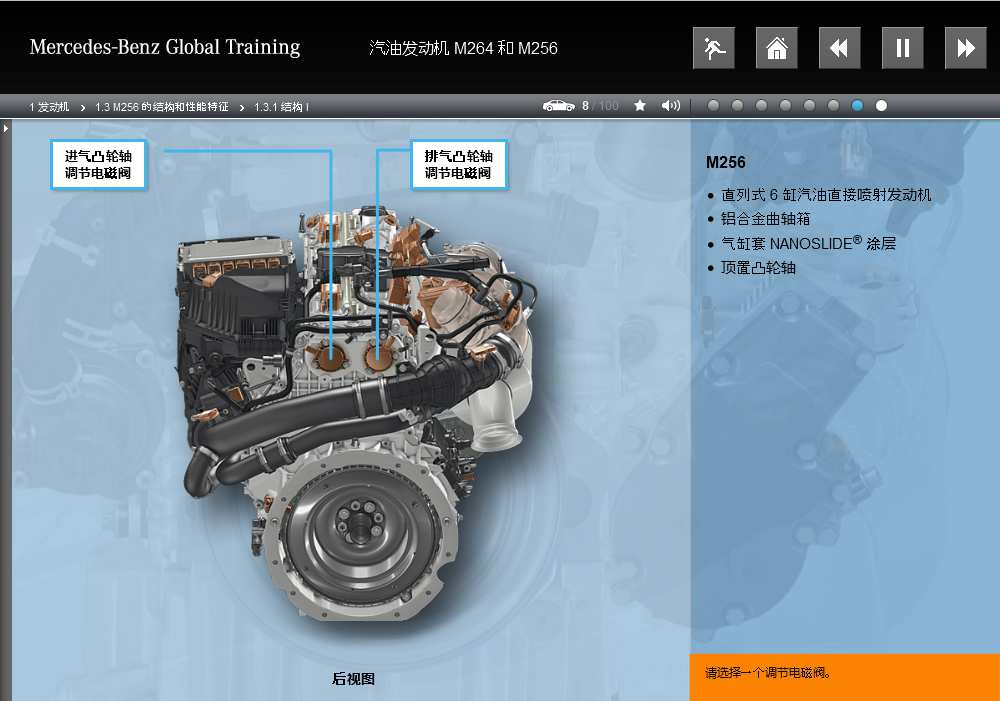

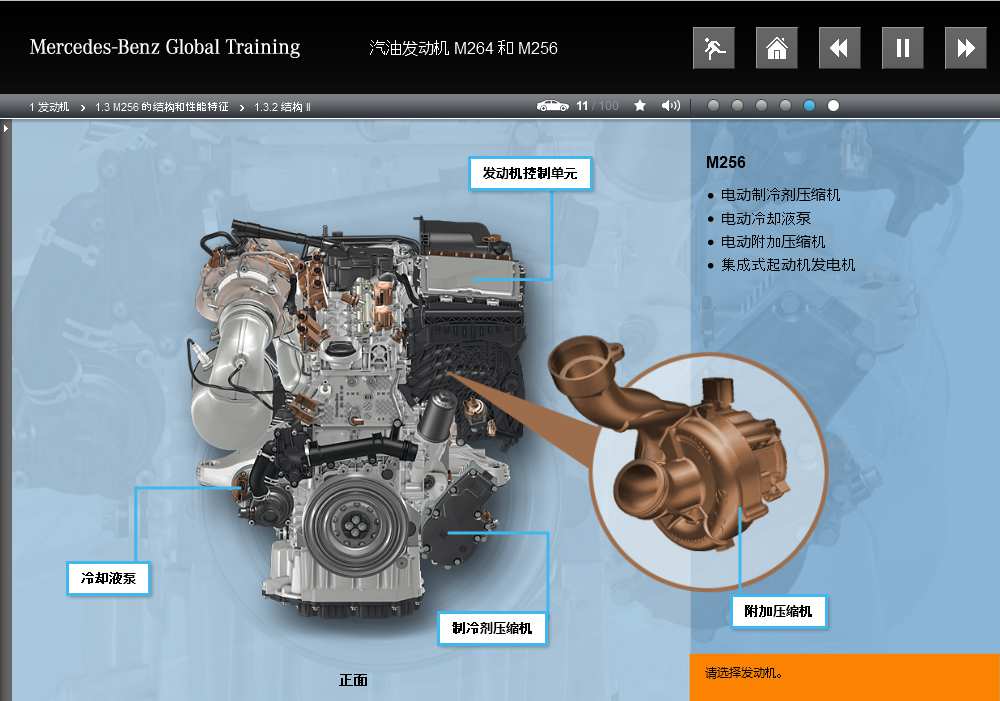

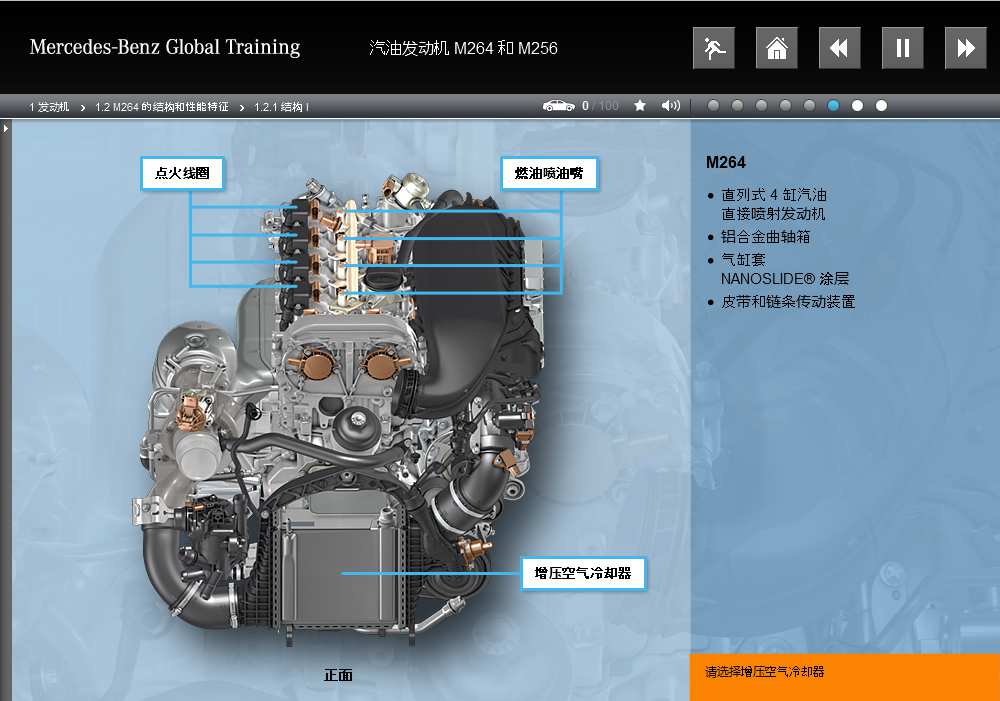

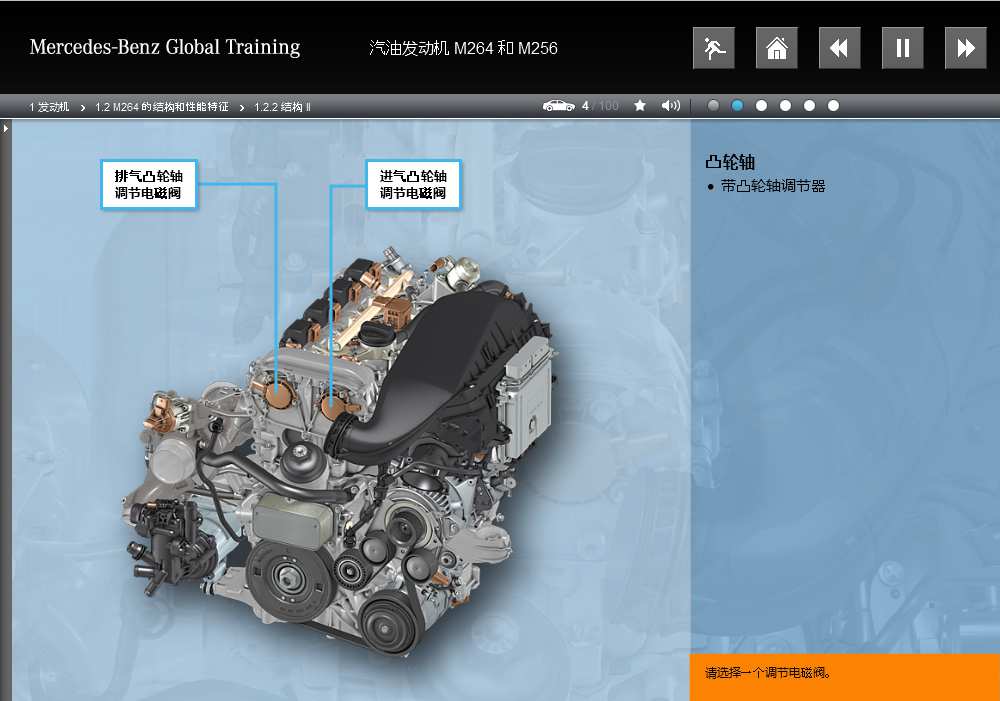

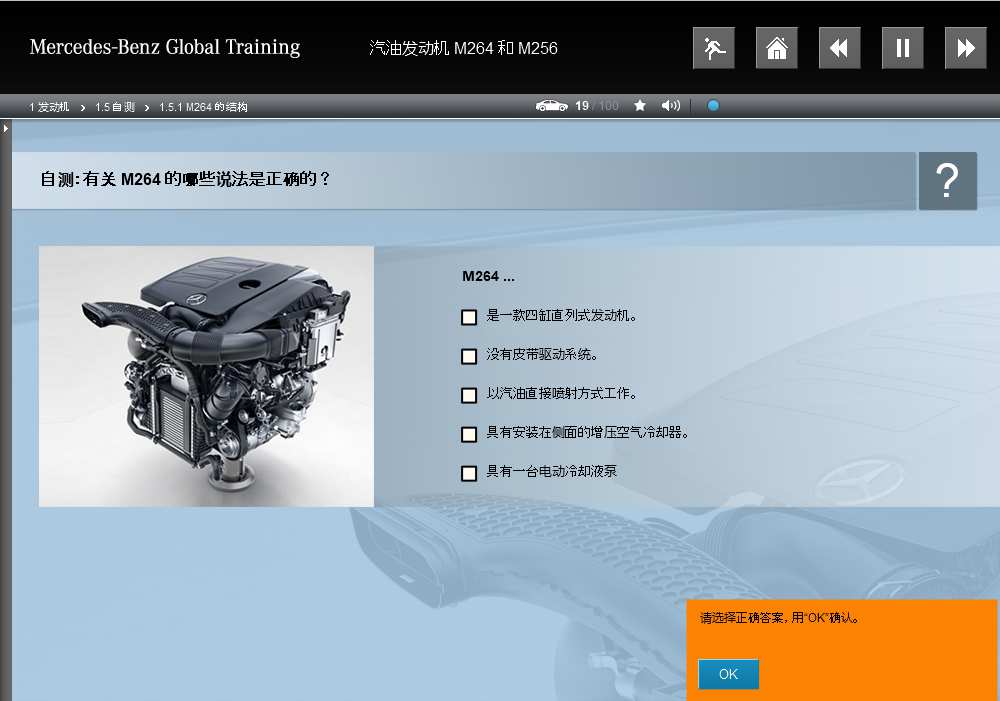

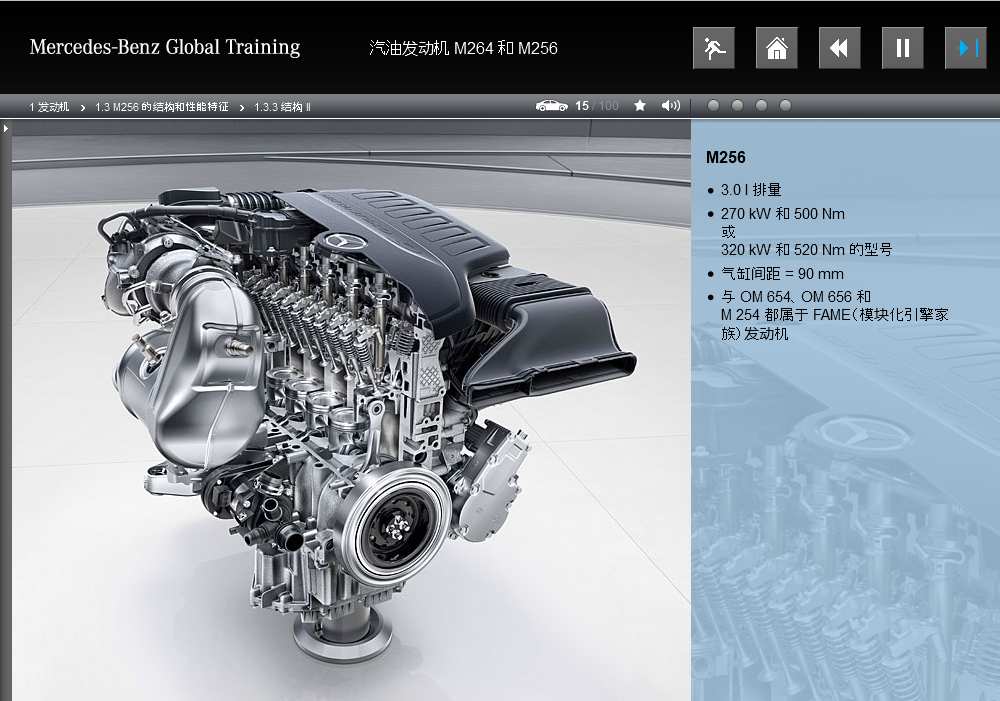

第一章比较M264直列四缸与M256直列六缸汽油机，画面覆盖发动机布置、主要技术参数、曲轴箱、气缸盖、正时机构及不同机型的结构差异。

三、CAMTRONIC气门升程切换

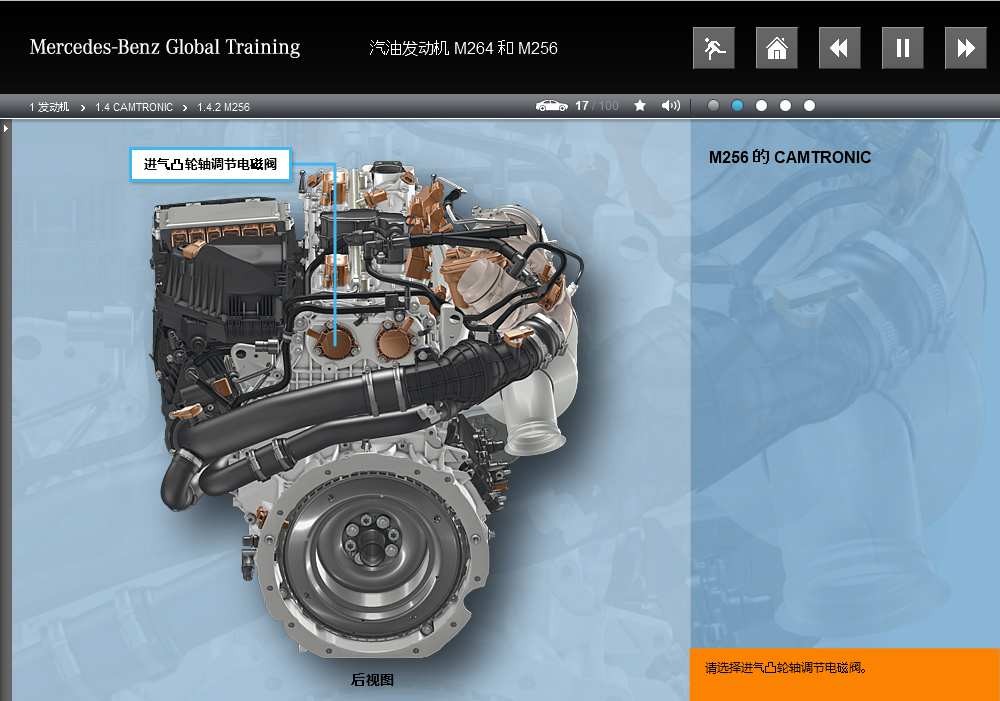

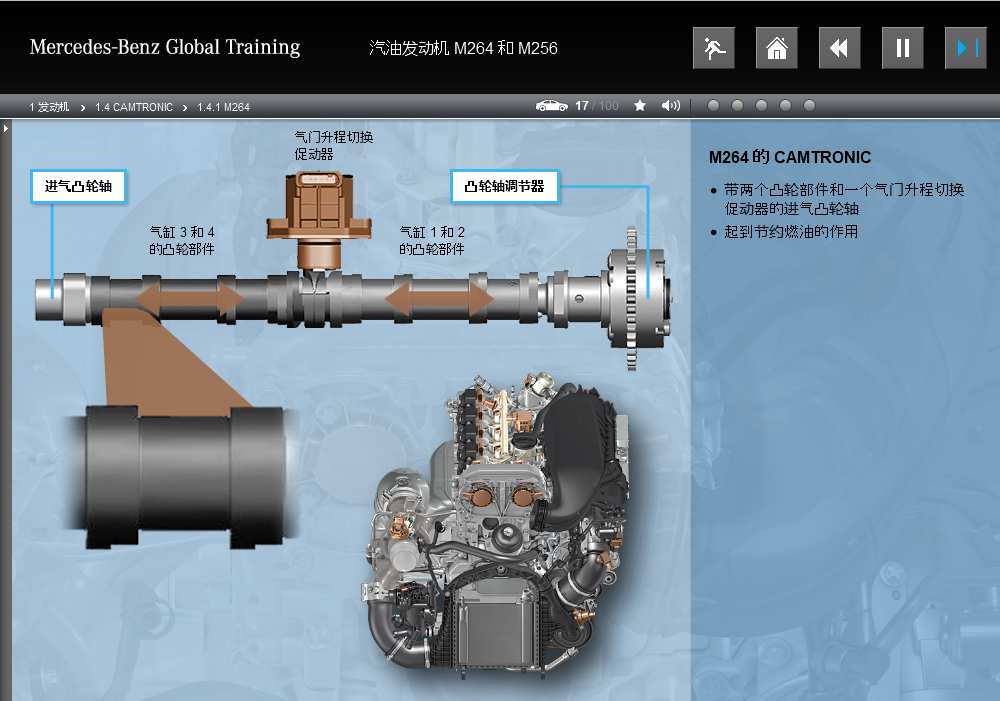

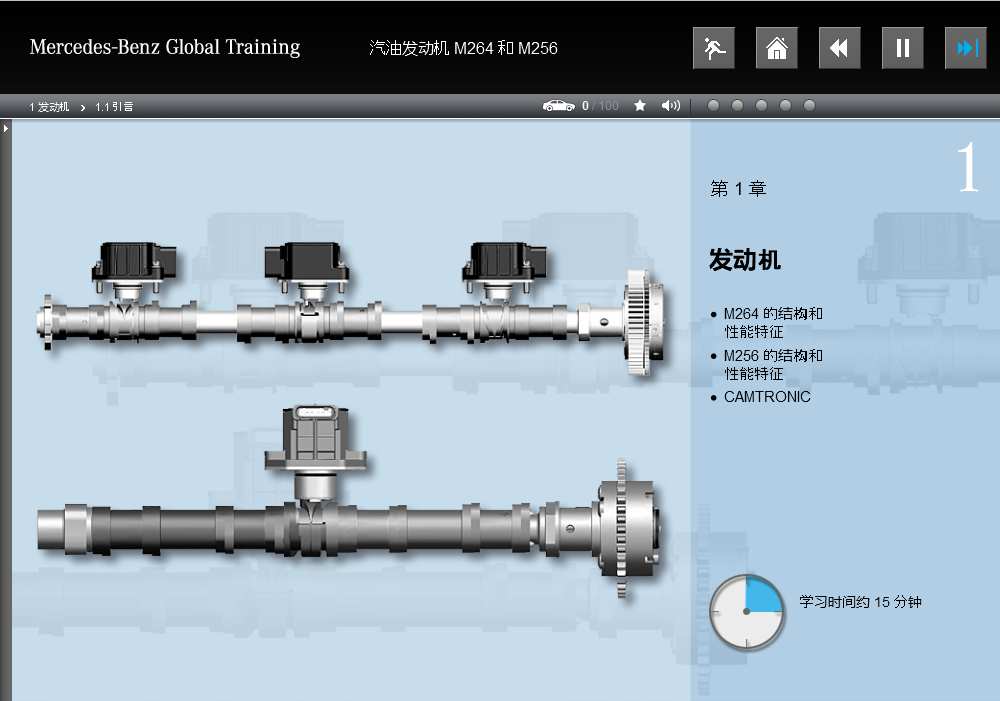

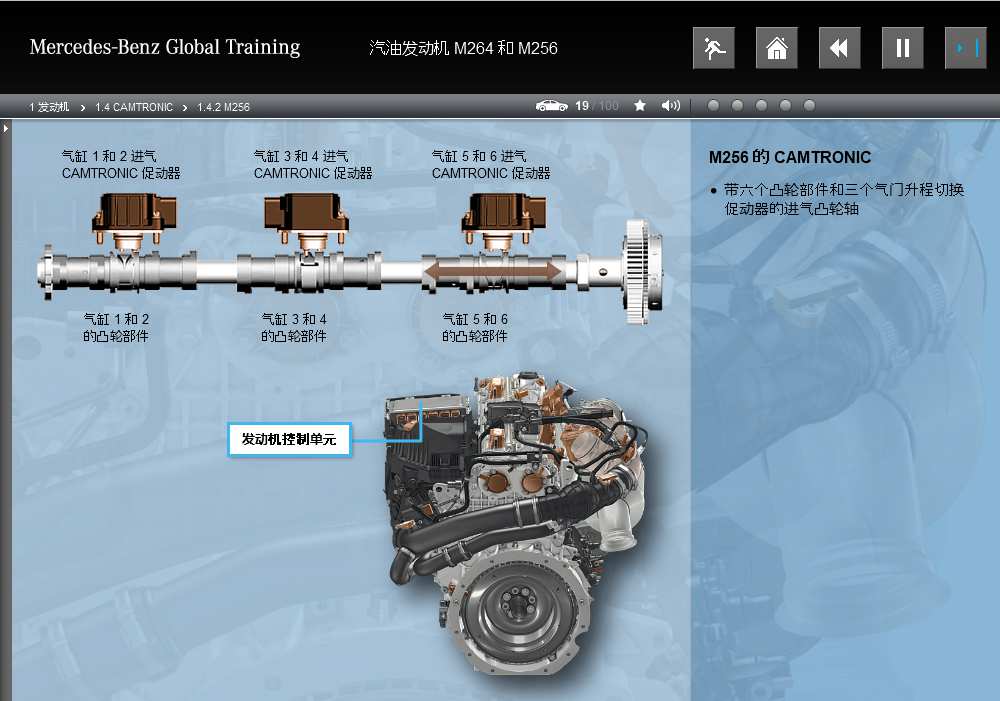

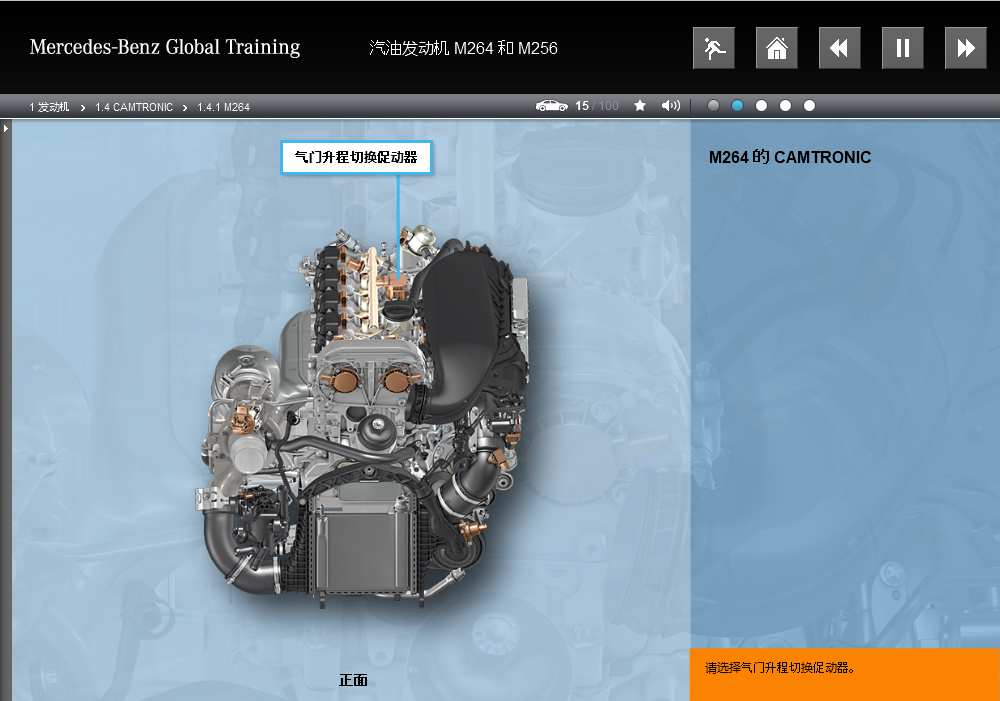

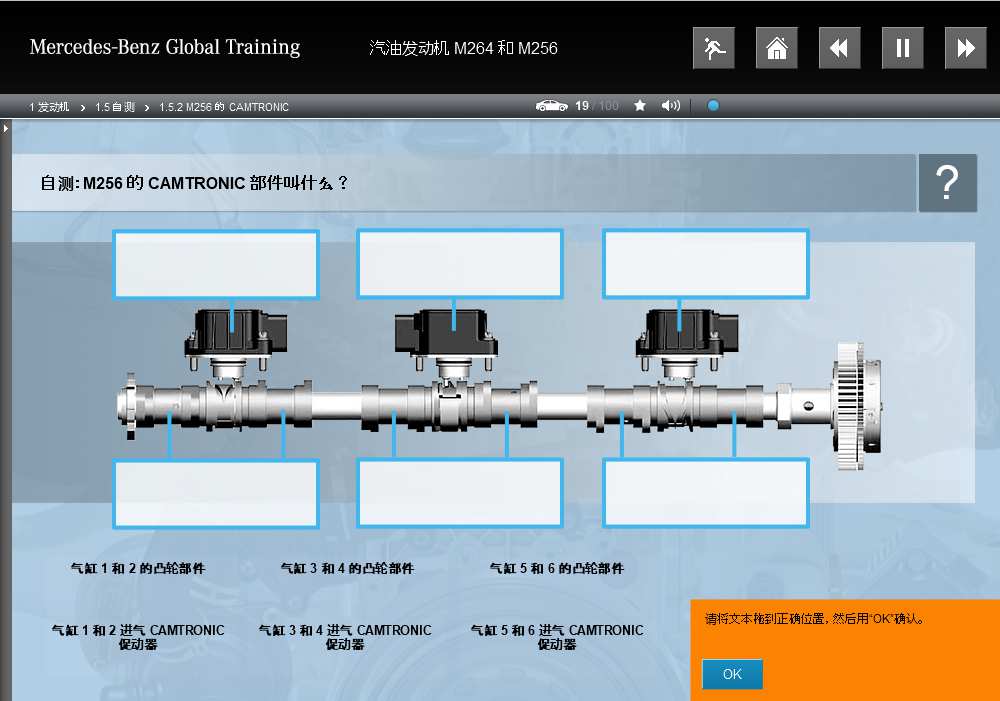

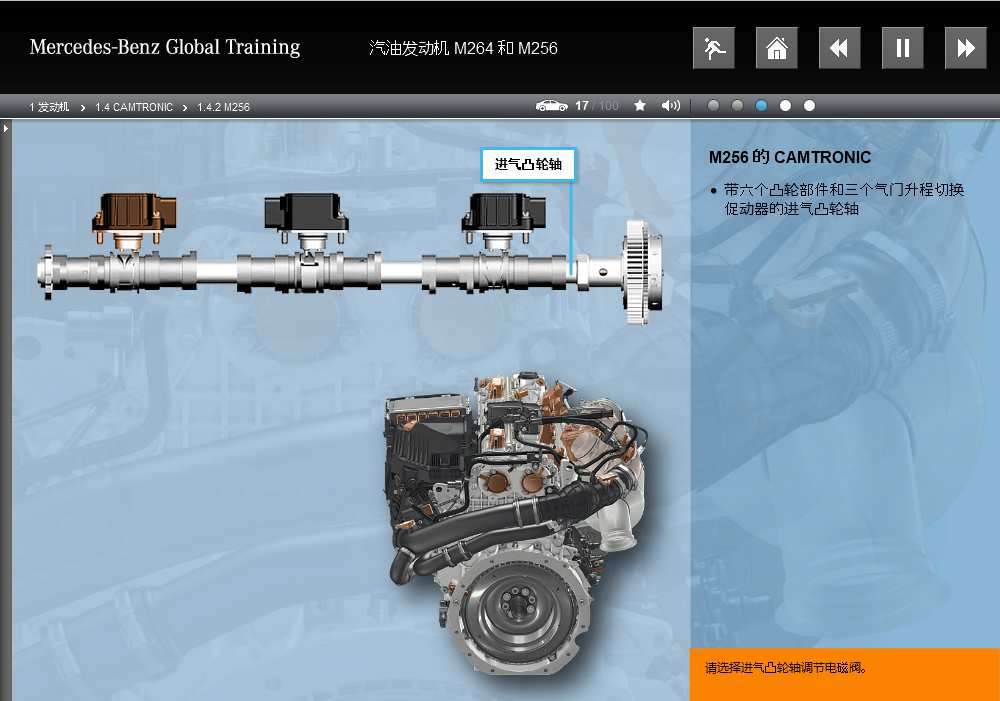

CAMTRONIC部分分别展示M264和M256的凸轮轴执行机构、移动凸轮件与切换状态。诊断时应结合实际发动机型号确认执行器数量、作用气缸和控制条件。

四、BSA与ISA起动机发电机

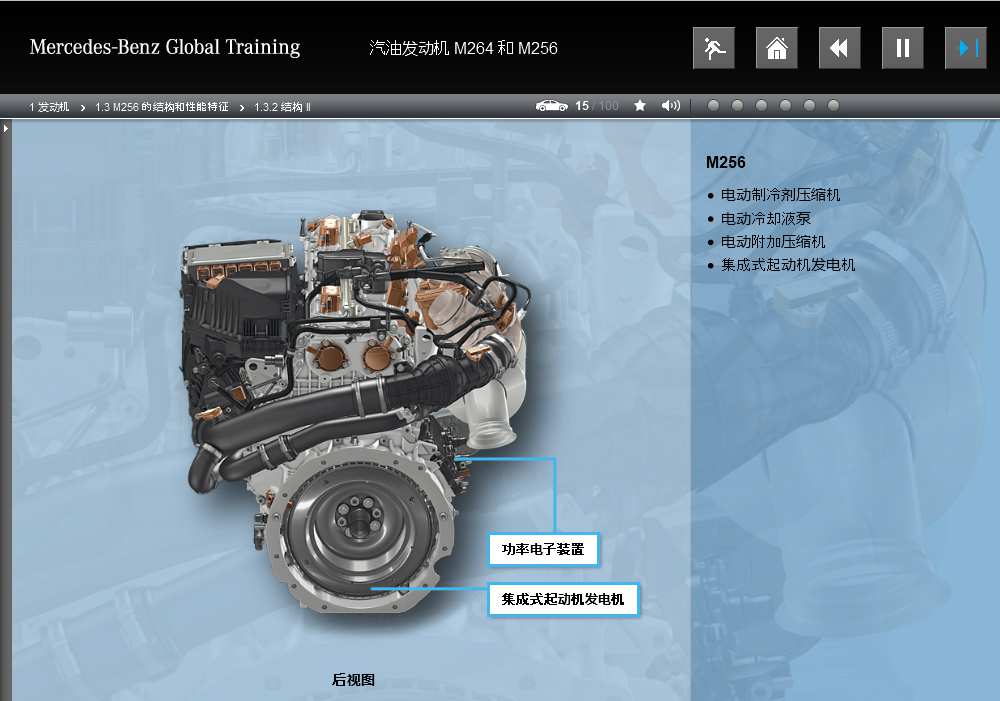

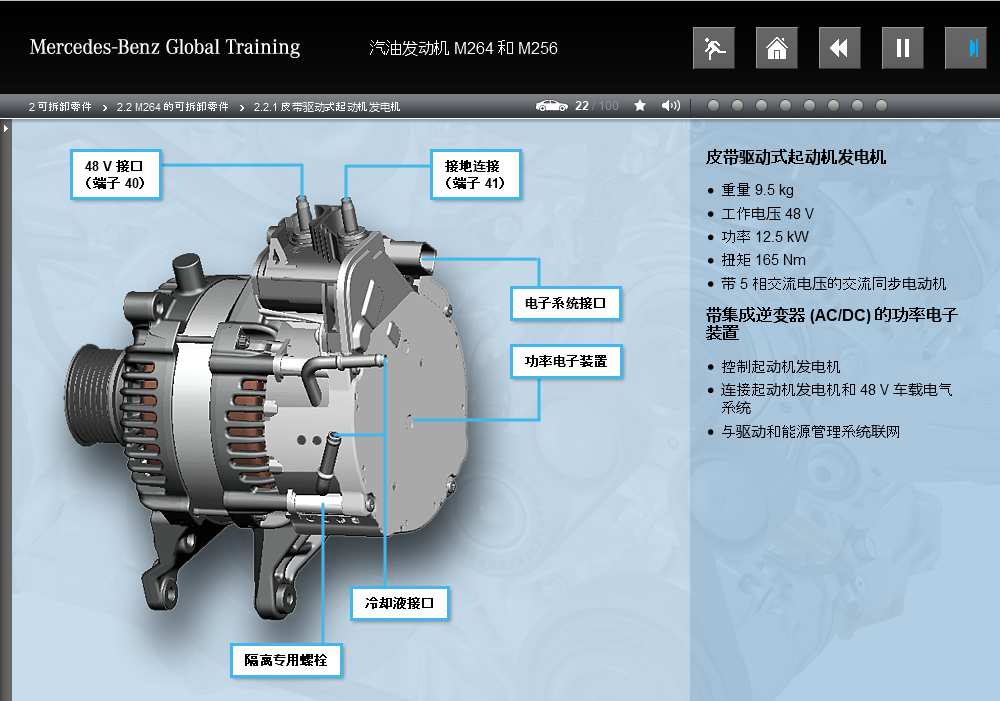

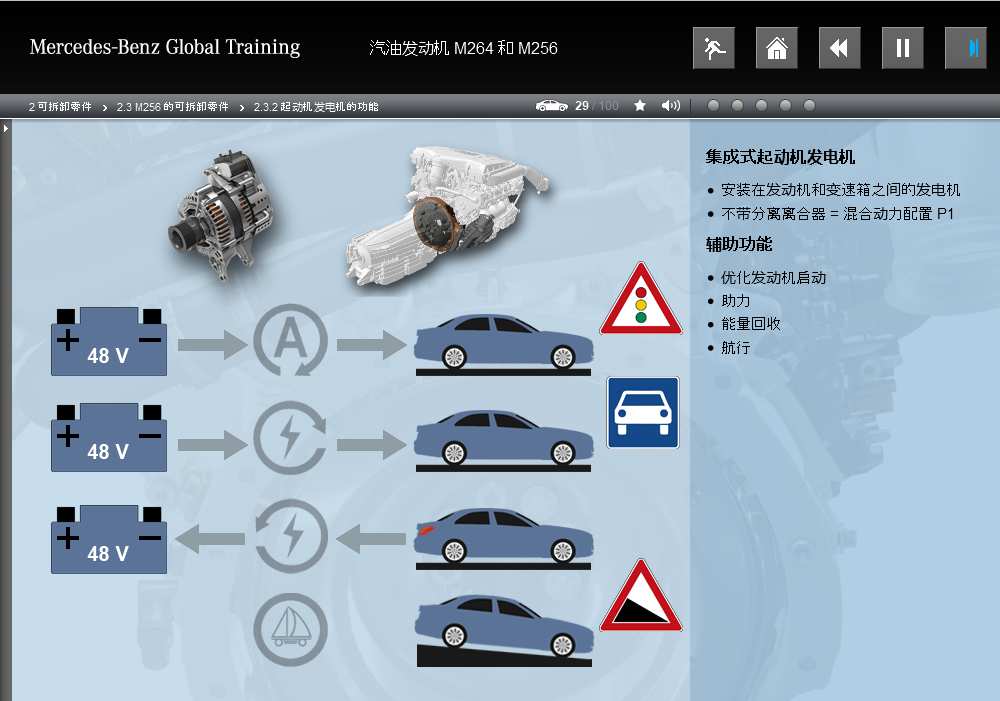

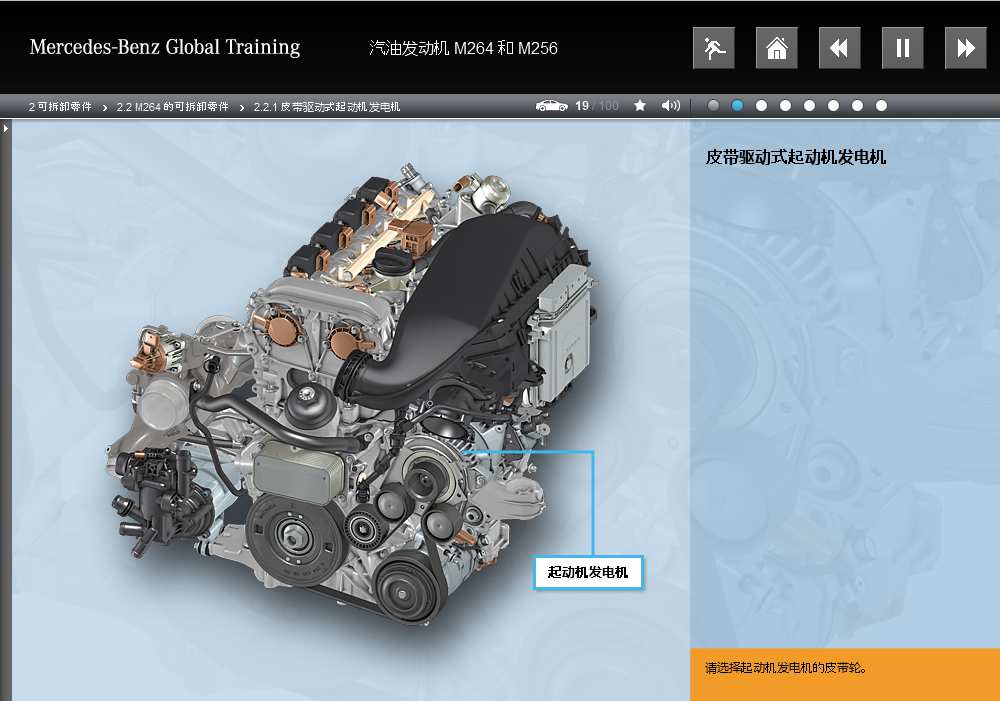

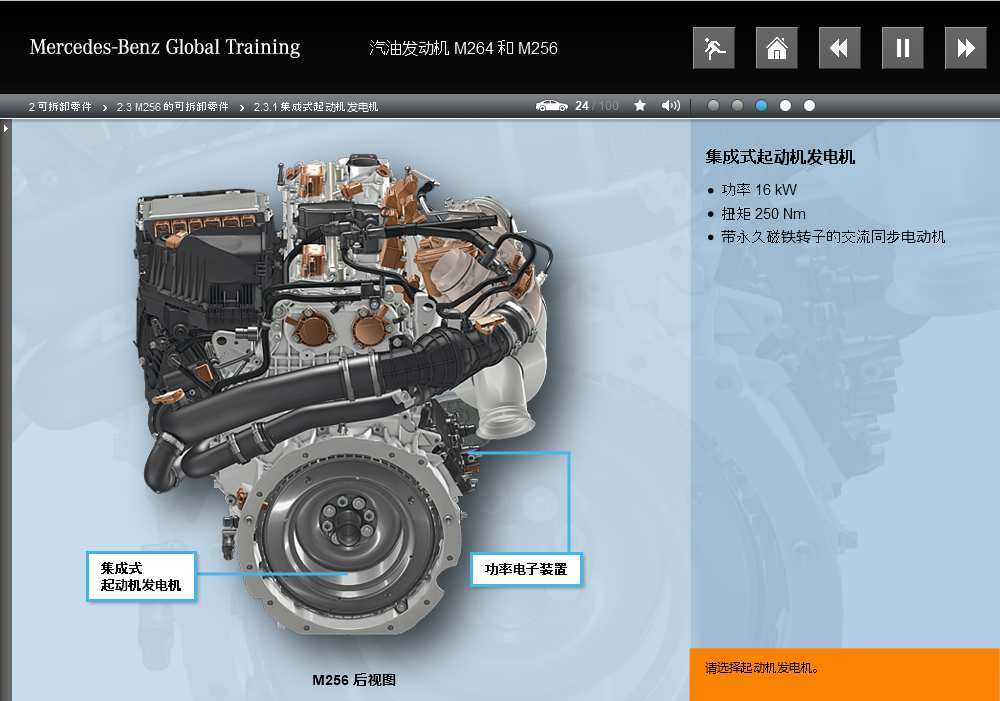

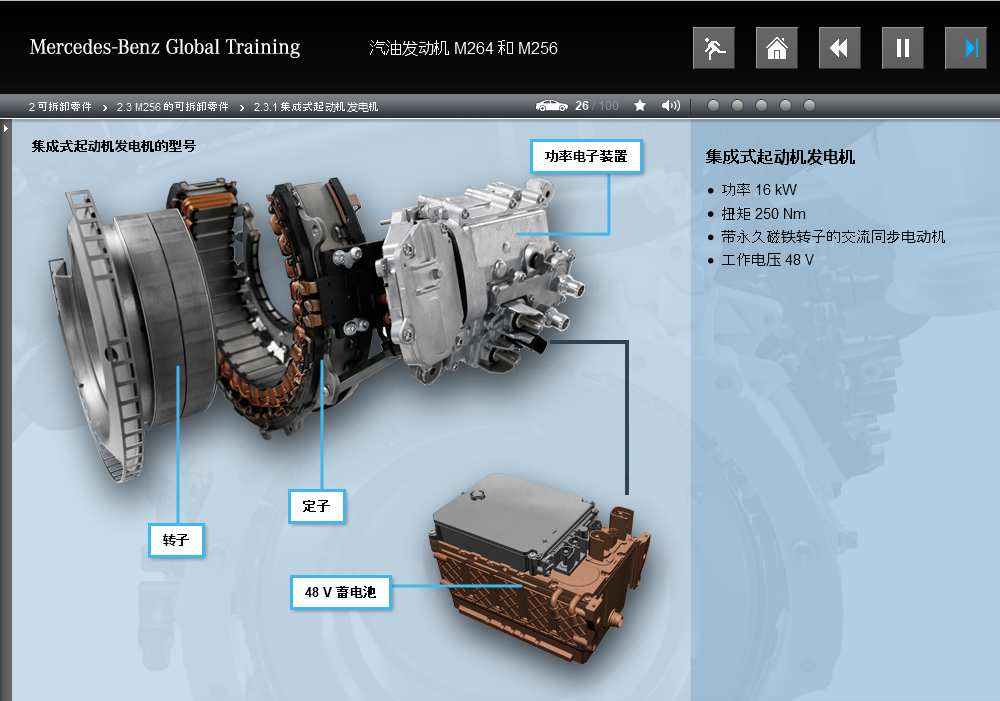

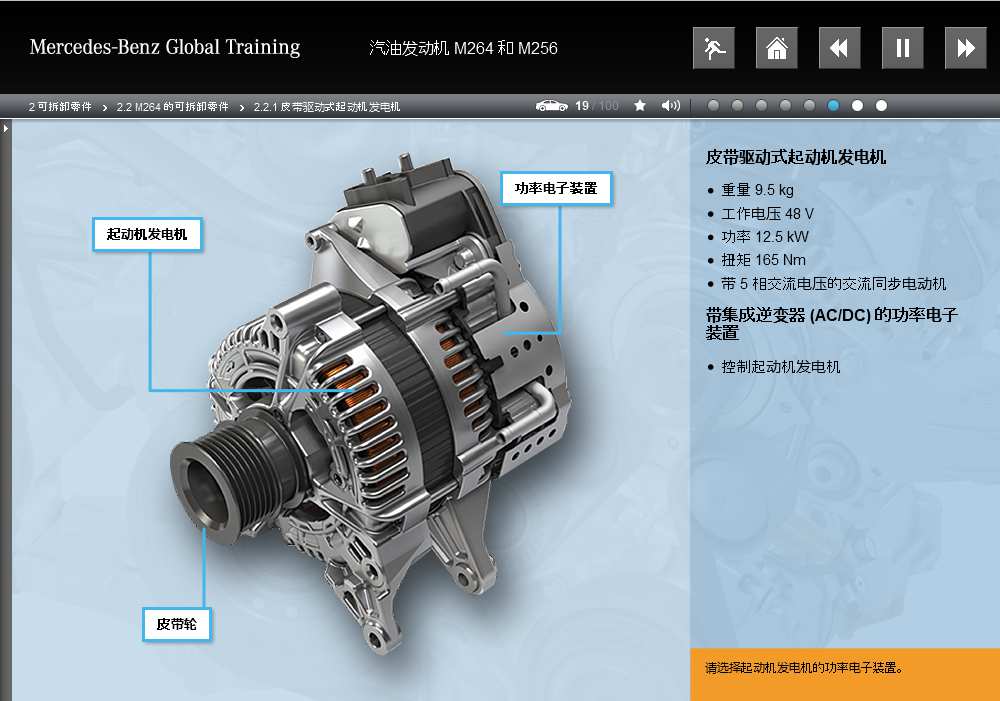

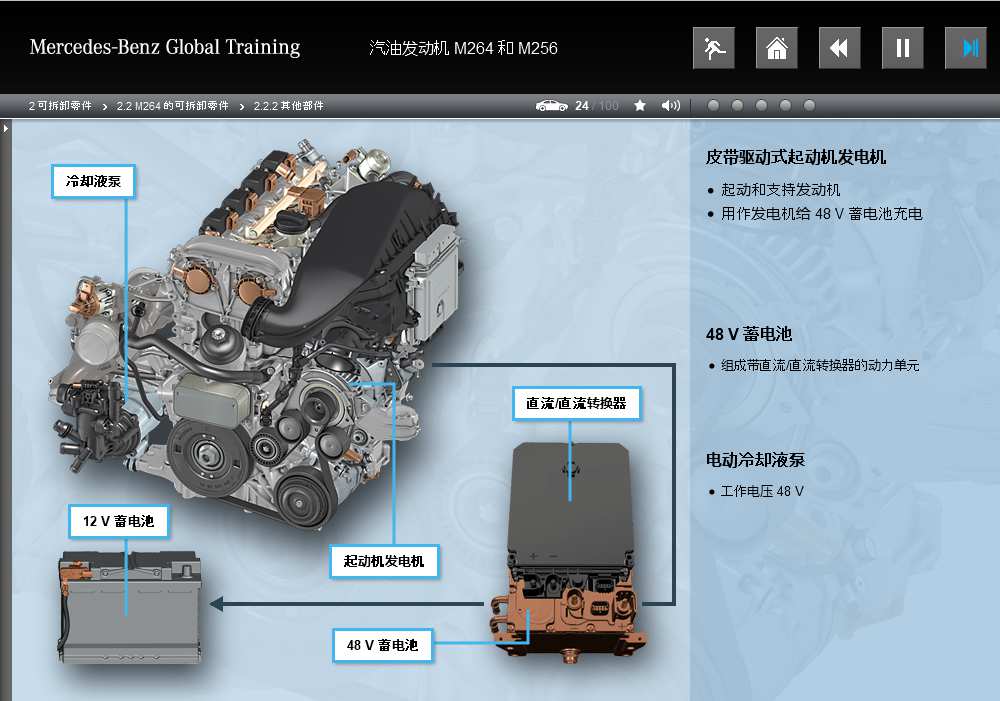

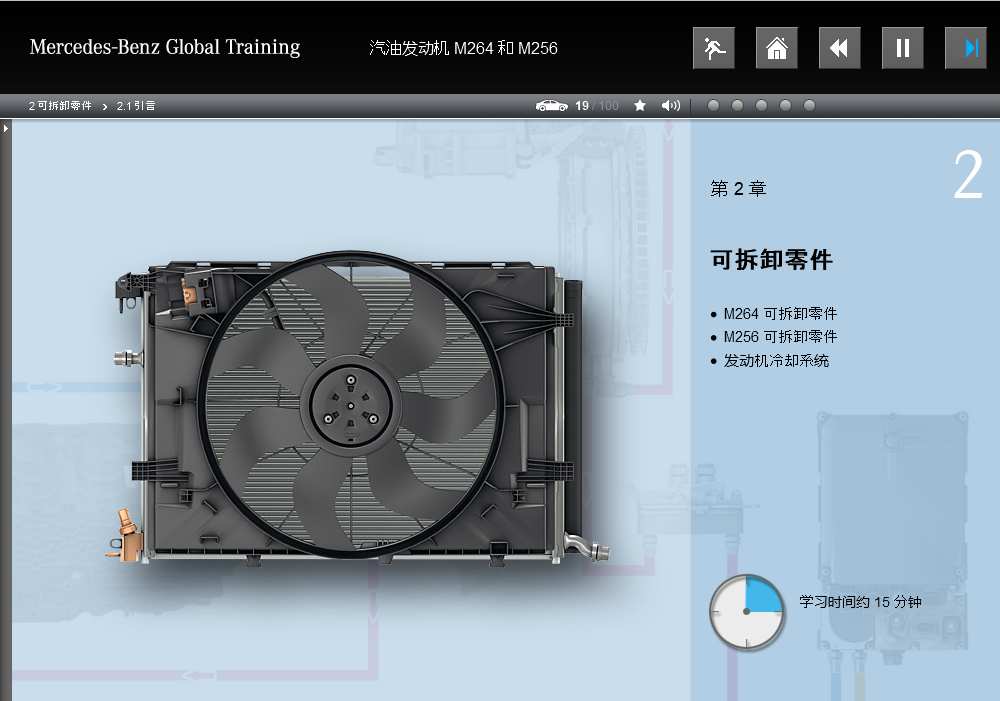

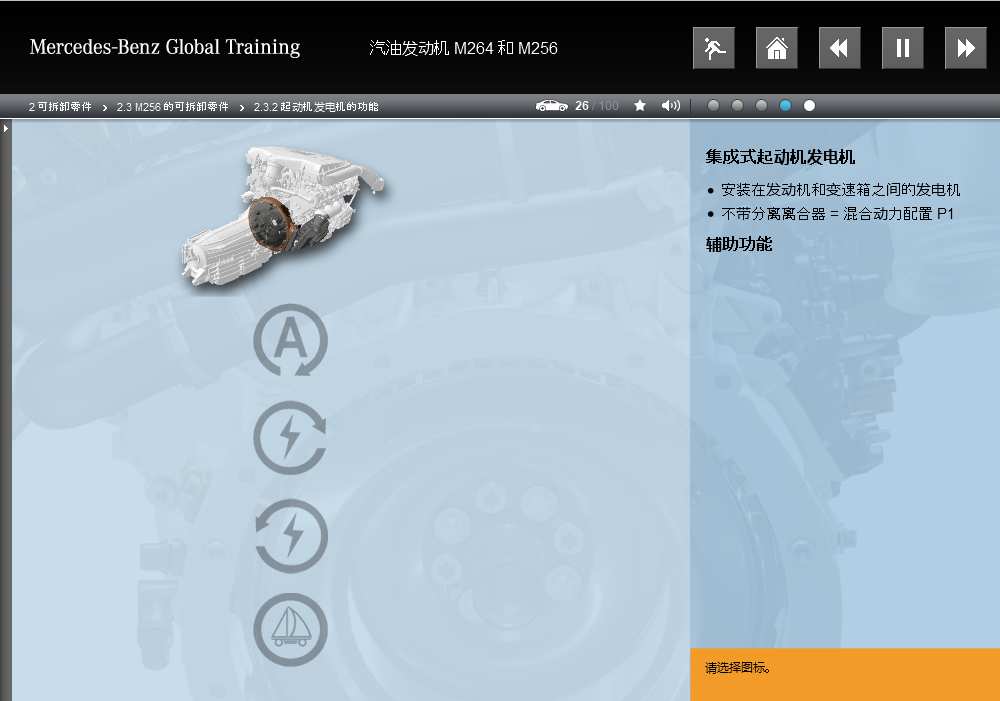

第二章从M264的皮带驱动式起动机发电机讲起，再转入M256集成式起动机发电机。画面保留机械连接、功率电子装置、48V接口和功能示意，便于对照两种系统的结构边界。

五、M264发动机冷却系统

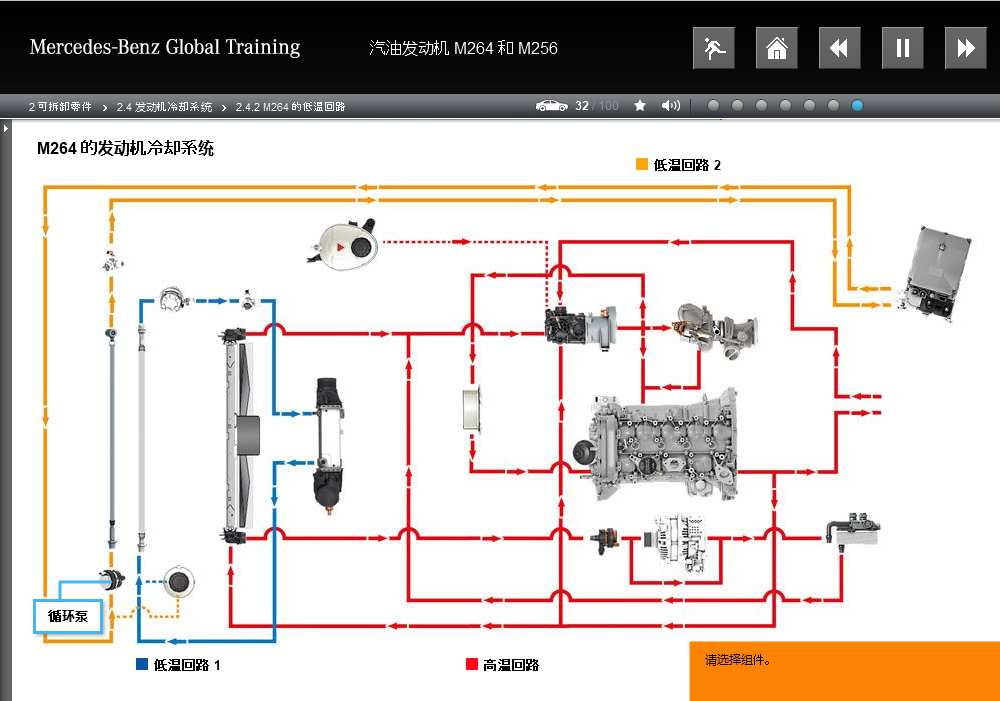

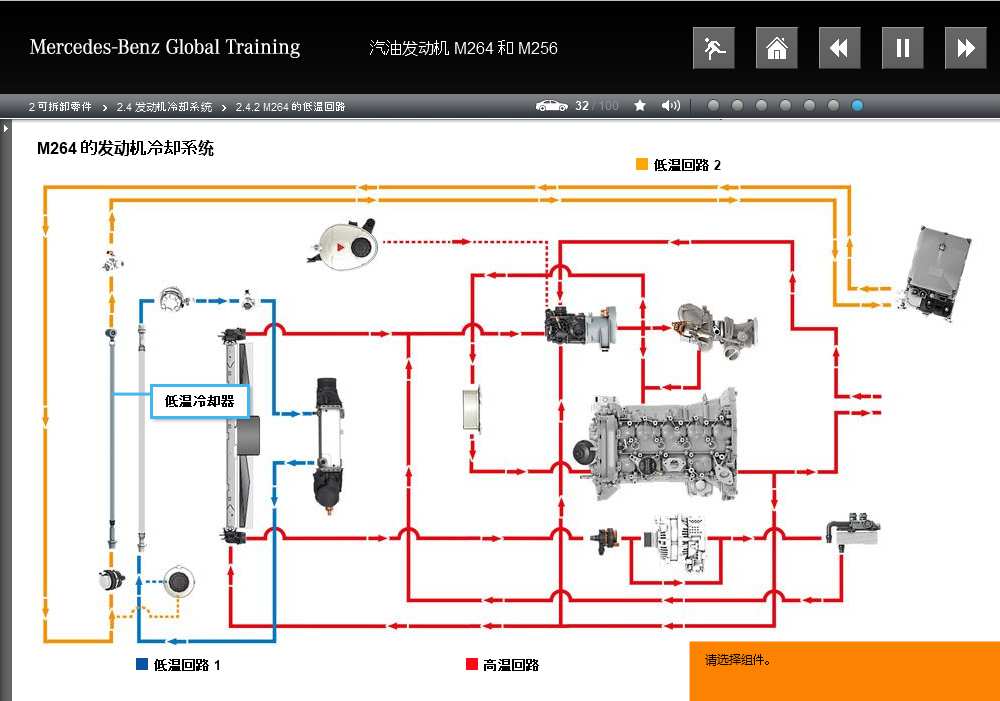

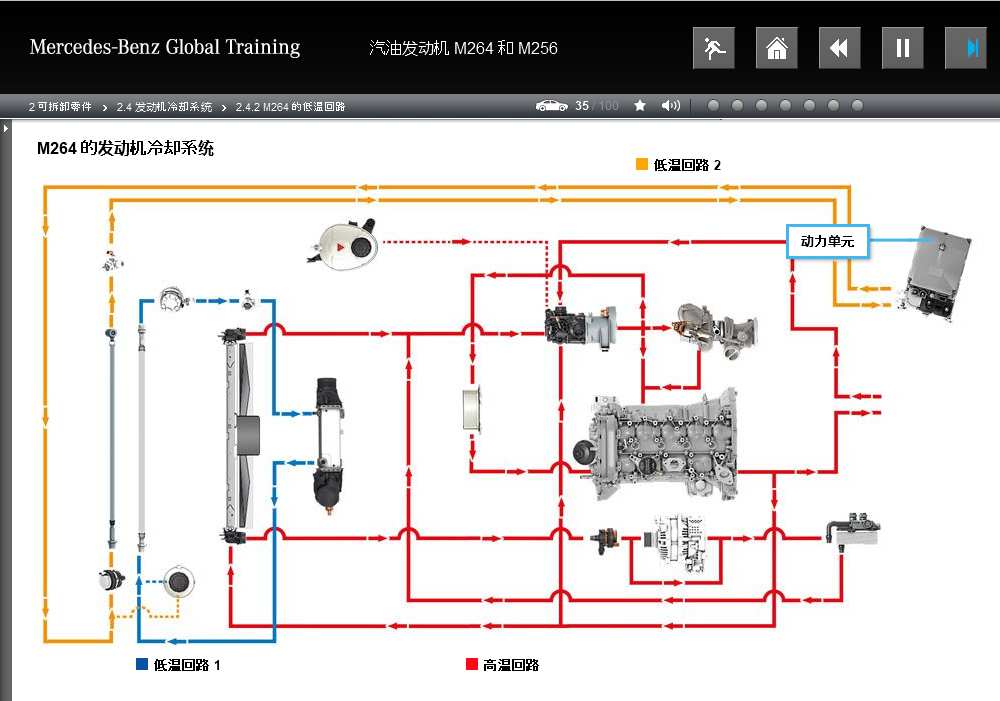

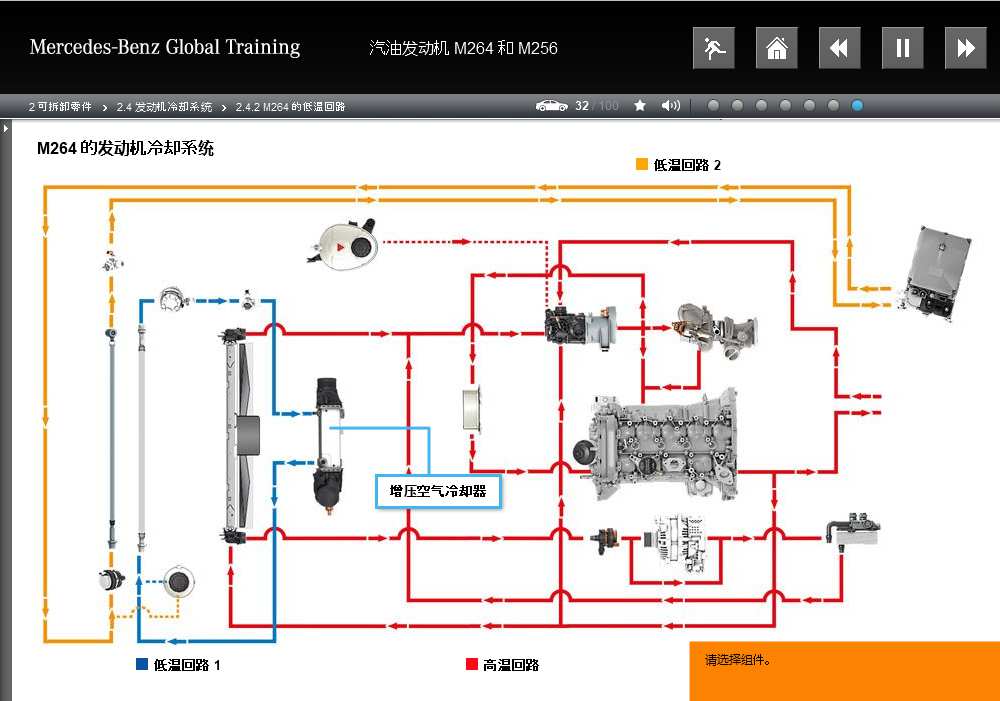

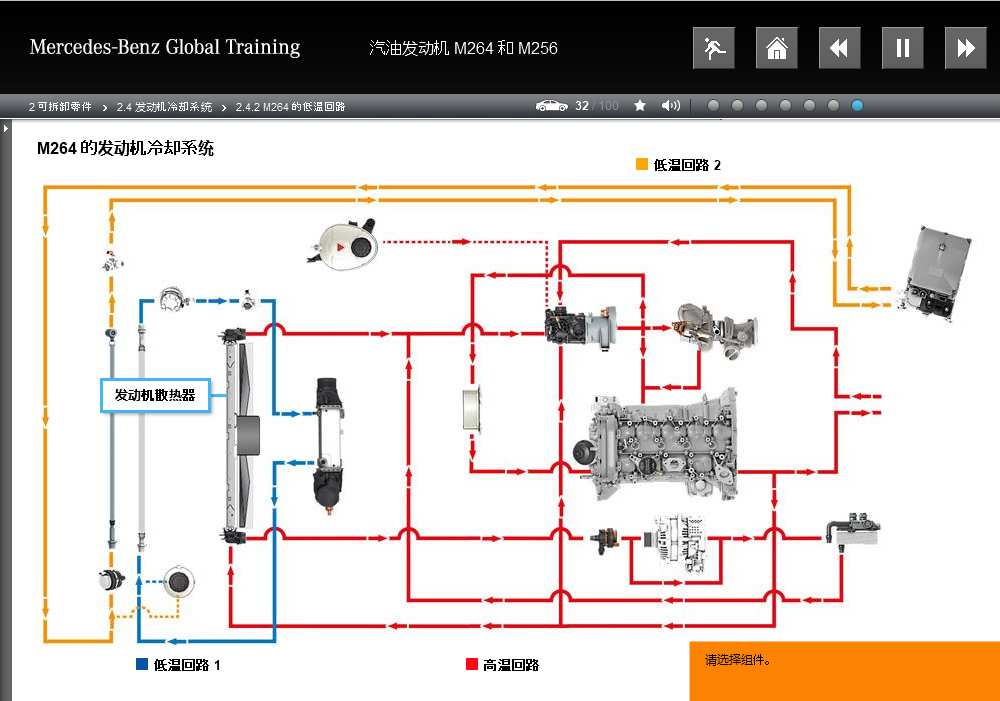

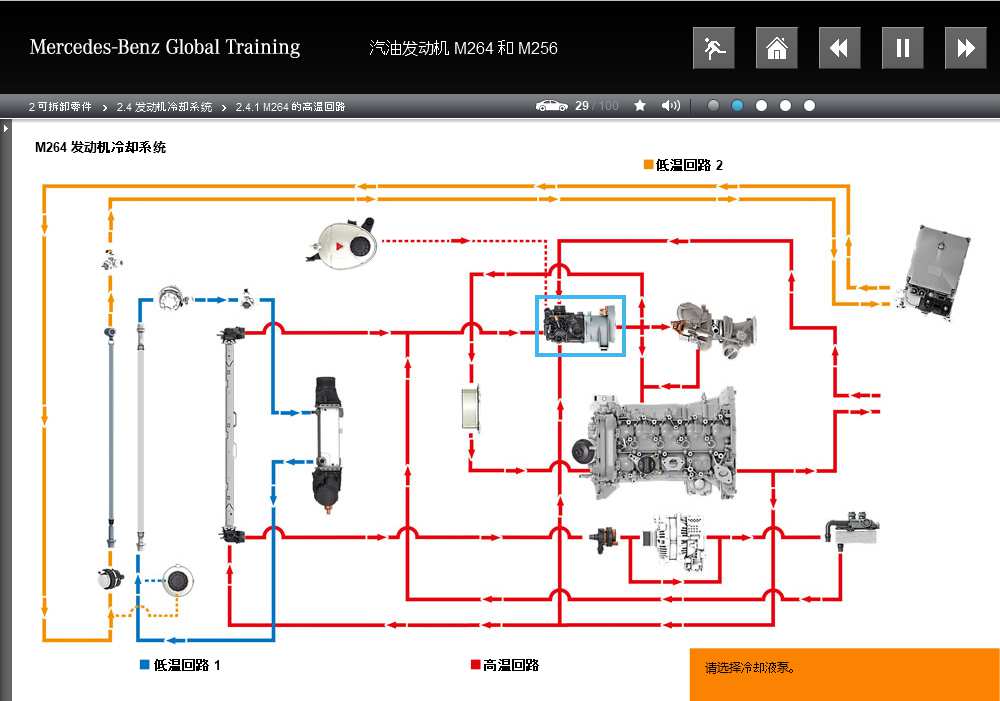

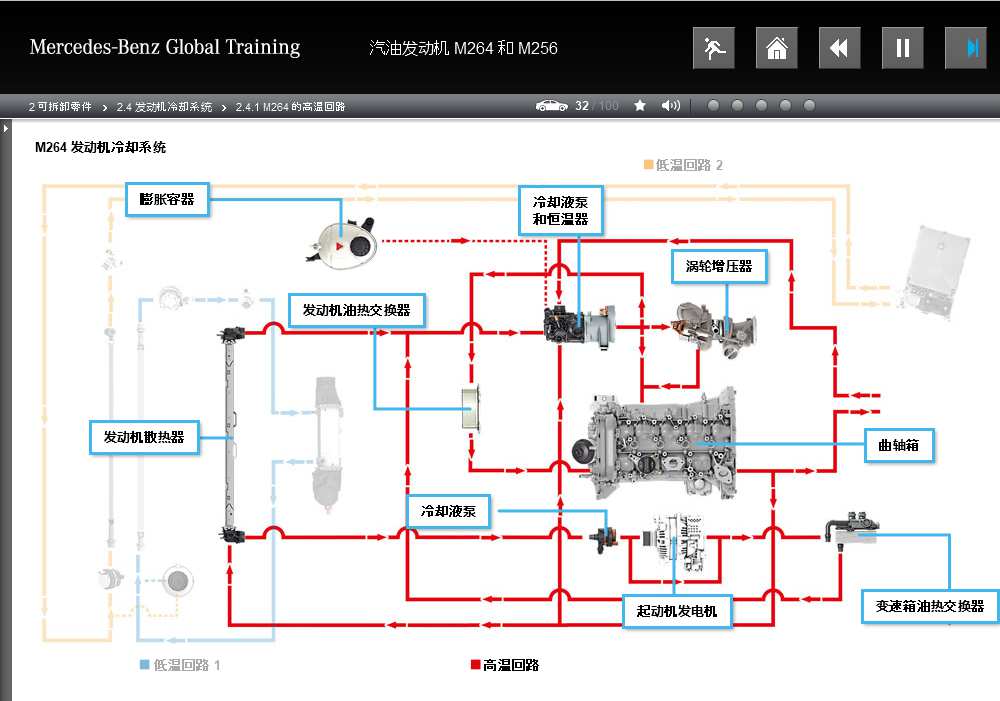

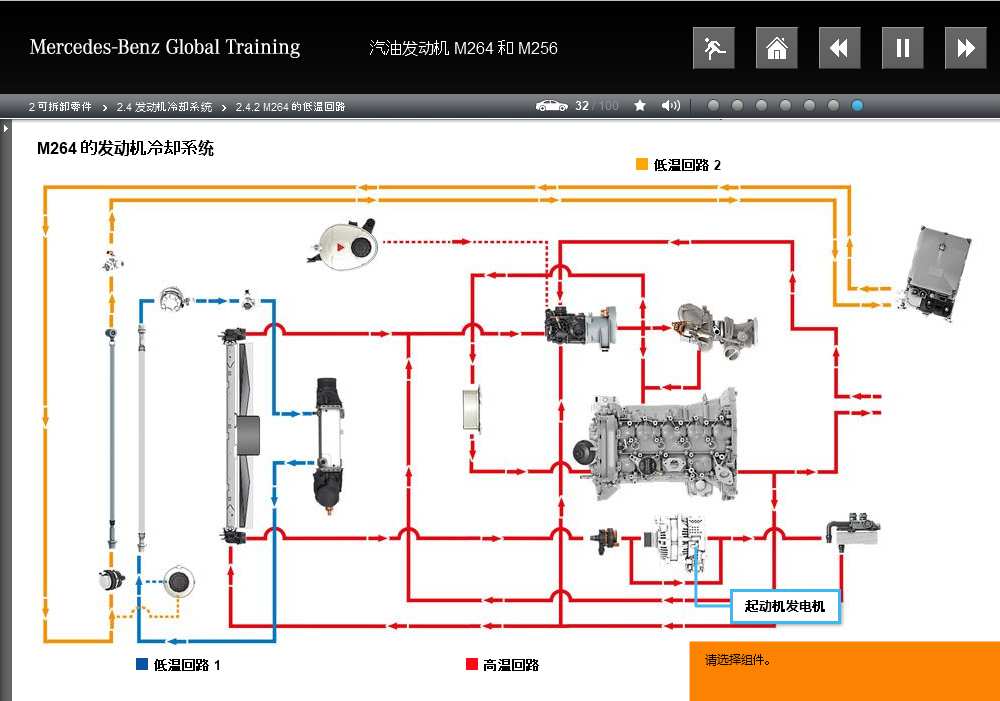

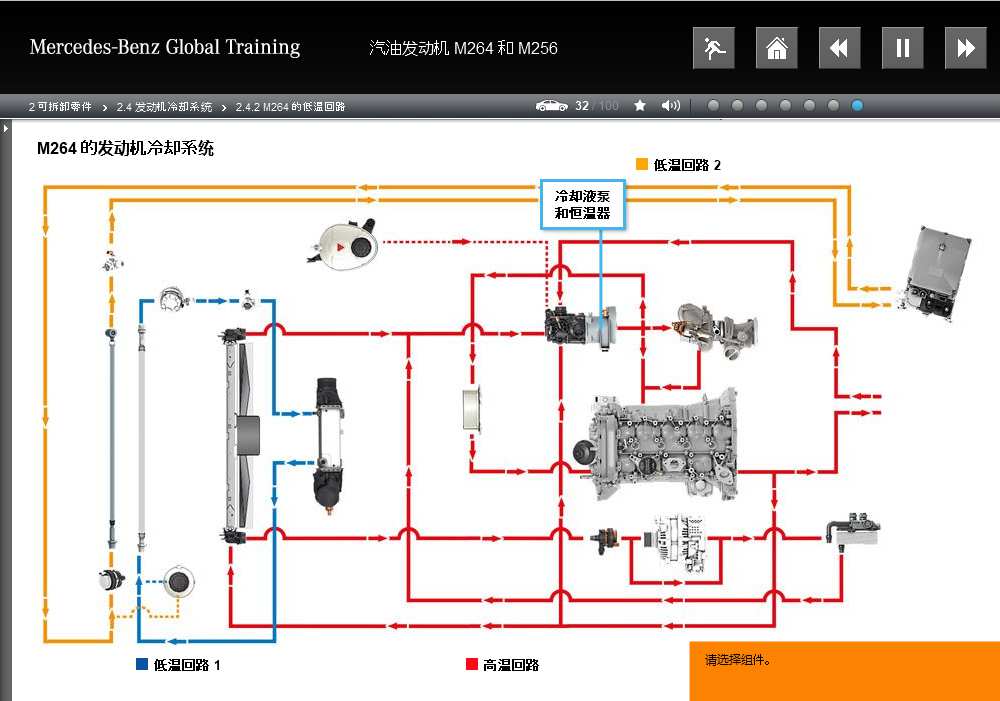

M264冷却章节按高温和低温回路展开，连续画面显示不同运行状态下阀门、泵、散热器、增压空气冷却器及相关支路的流动路径。不要只凭单张图判断，应按画面顺序理解回路切换。

六、M256冷却系统与章节自测

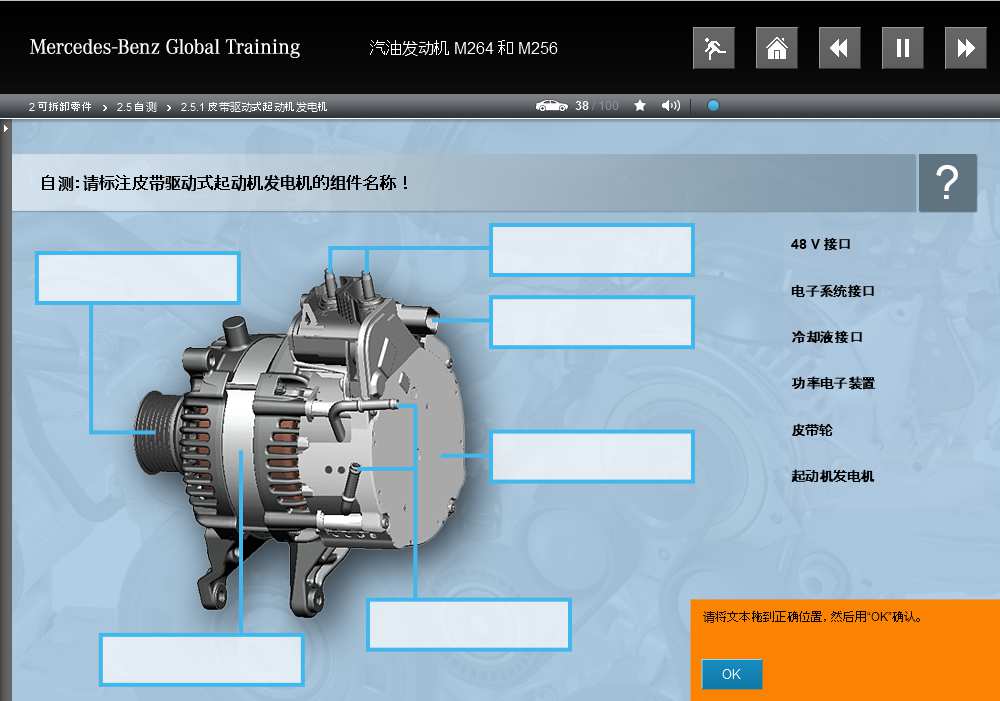

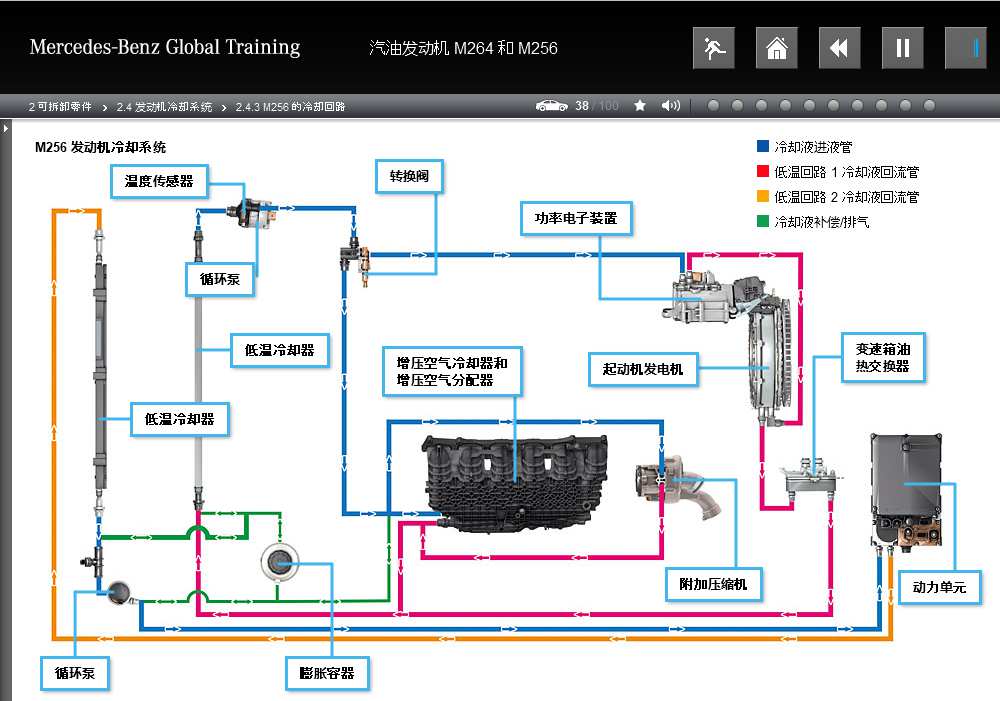

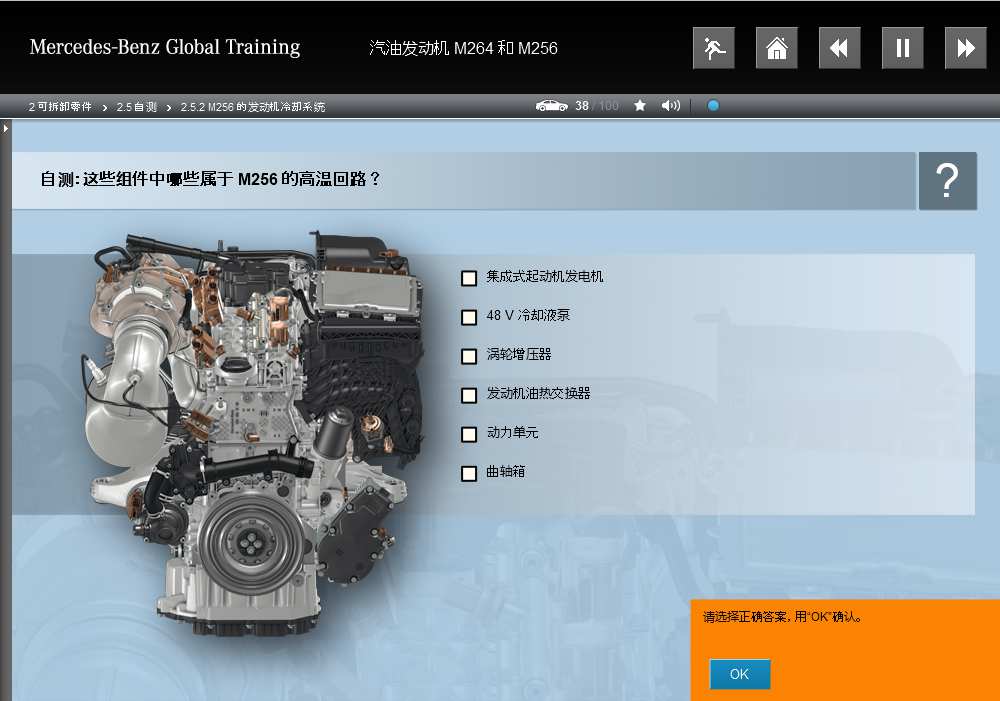

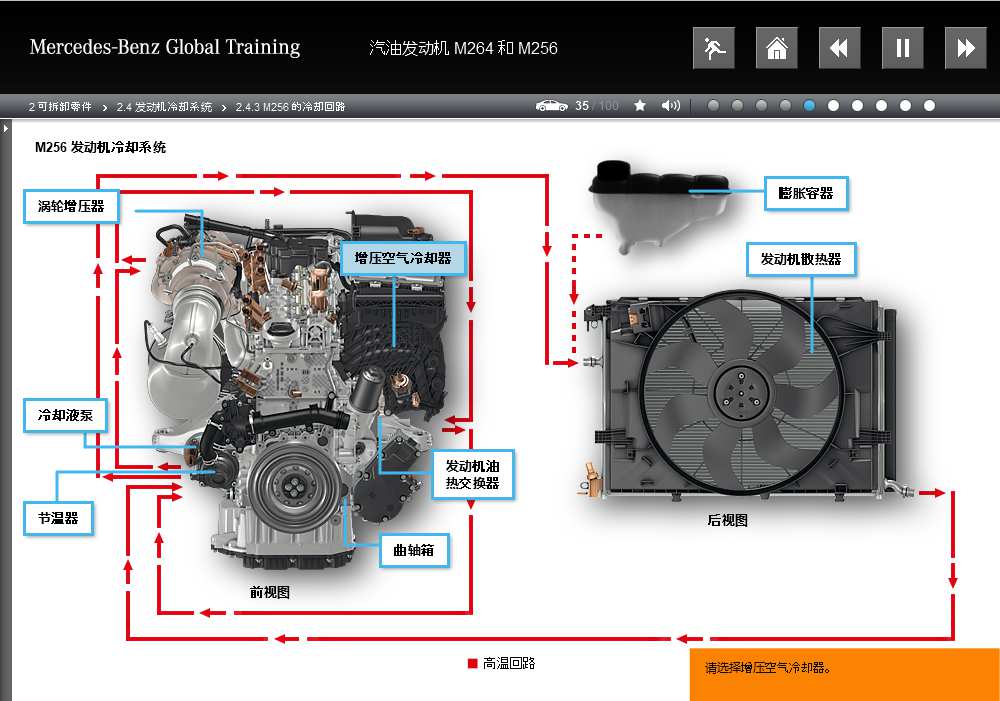

随后课程切换到M256冷却系统，并用组件标注和回路选择题复习BSA、ISA及高温回路的关键部件。原图中的题干和可选项目均予以保留。

七、燃烧与燃油喷射系统

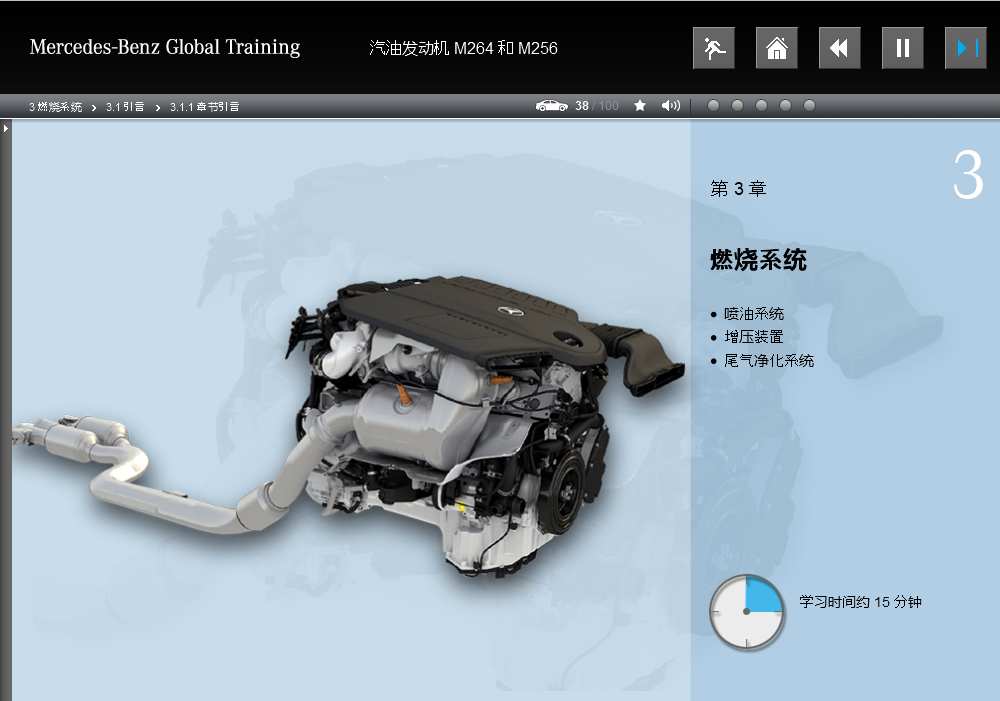

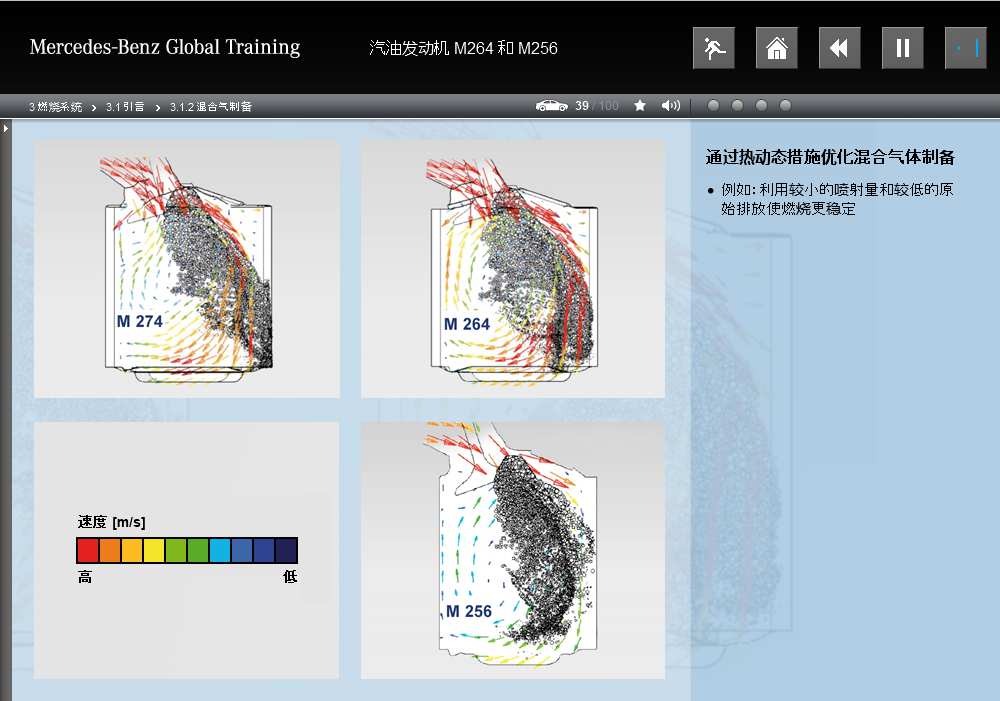

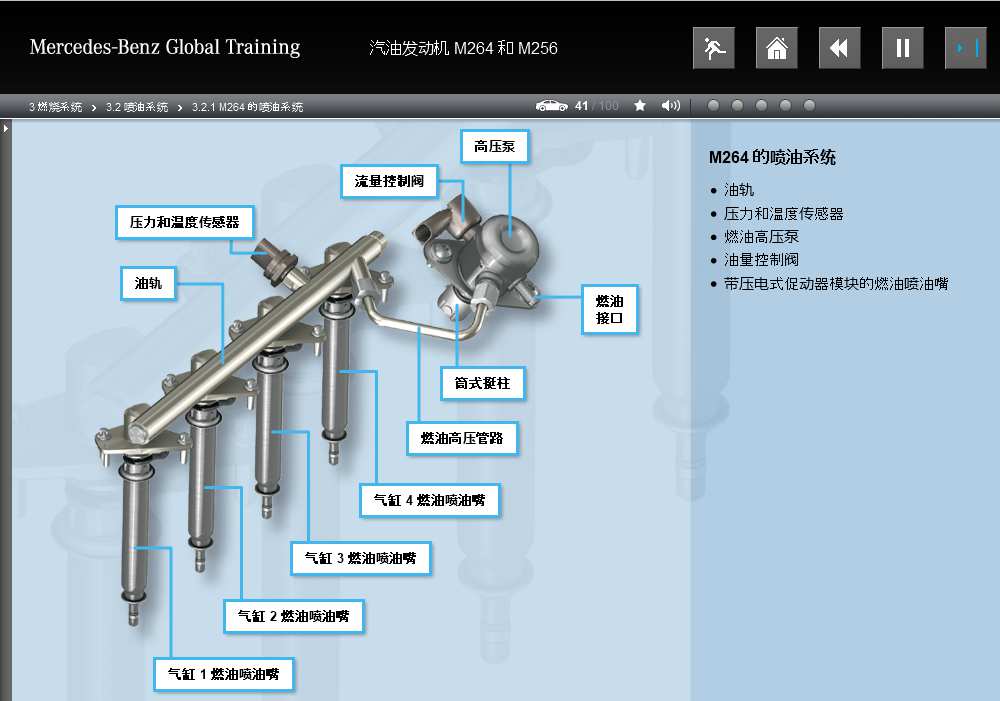

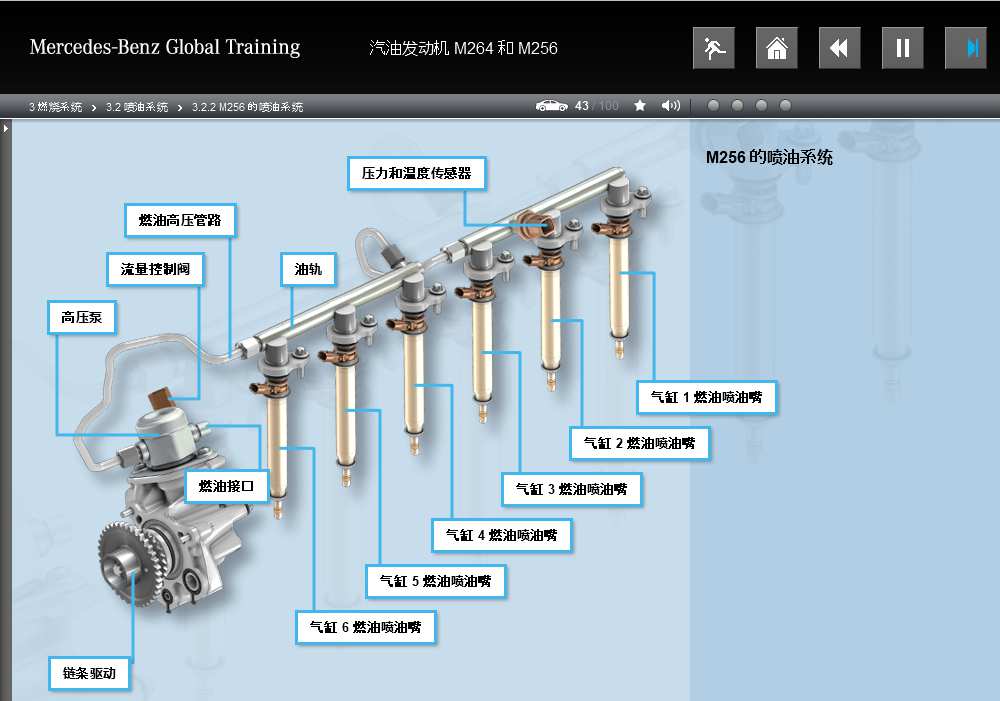

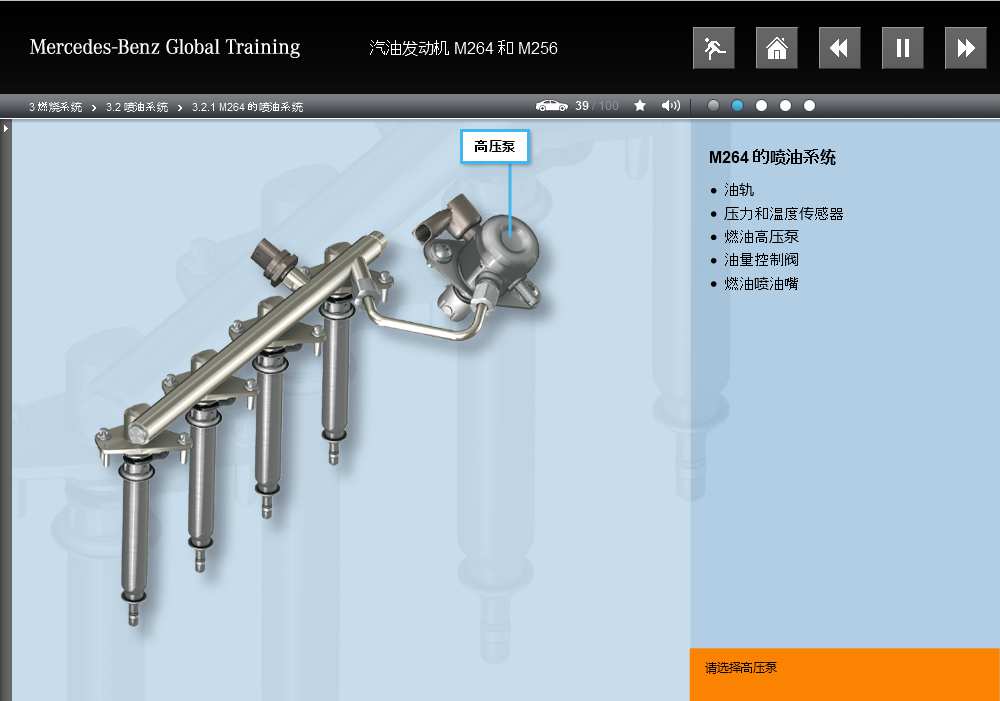

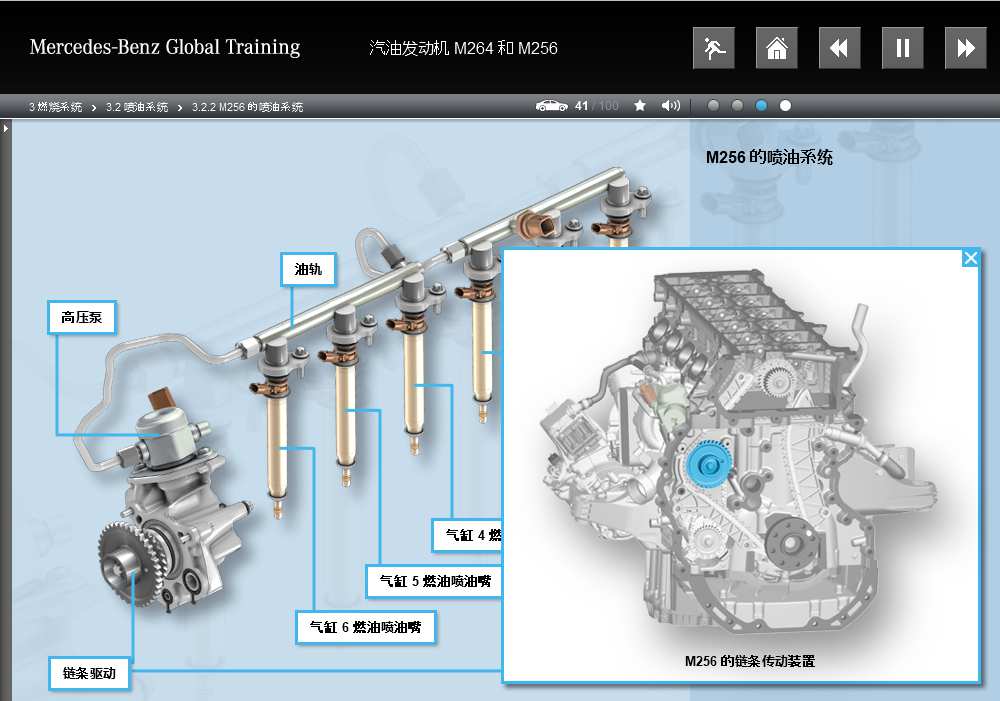

第三章先说明燃烧系统，展示M264和M256的燃油供给、喷油器、燃油轨、压力与温度传感器等部件。具体燃油压力和检测条件应以对应发动机的最新维修文件为准。

八、增压、排气与发动机控制

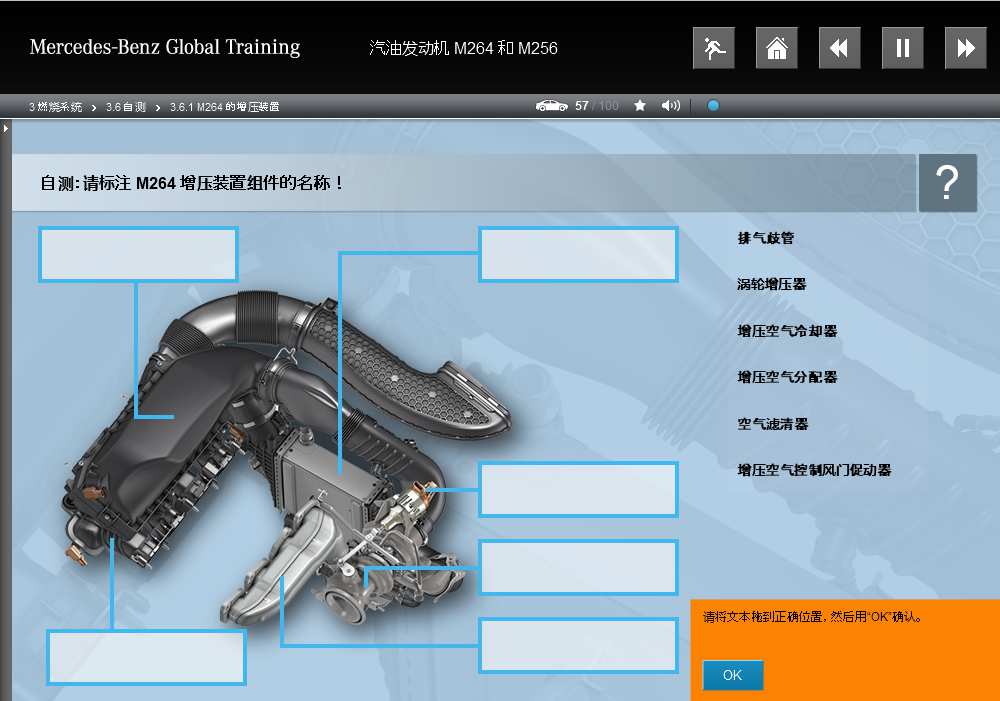

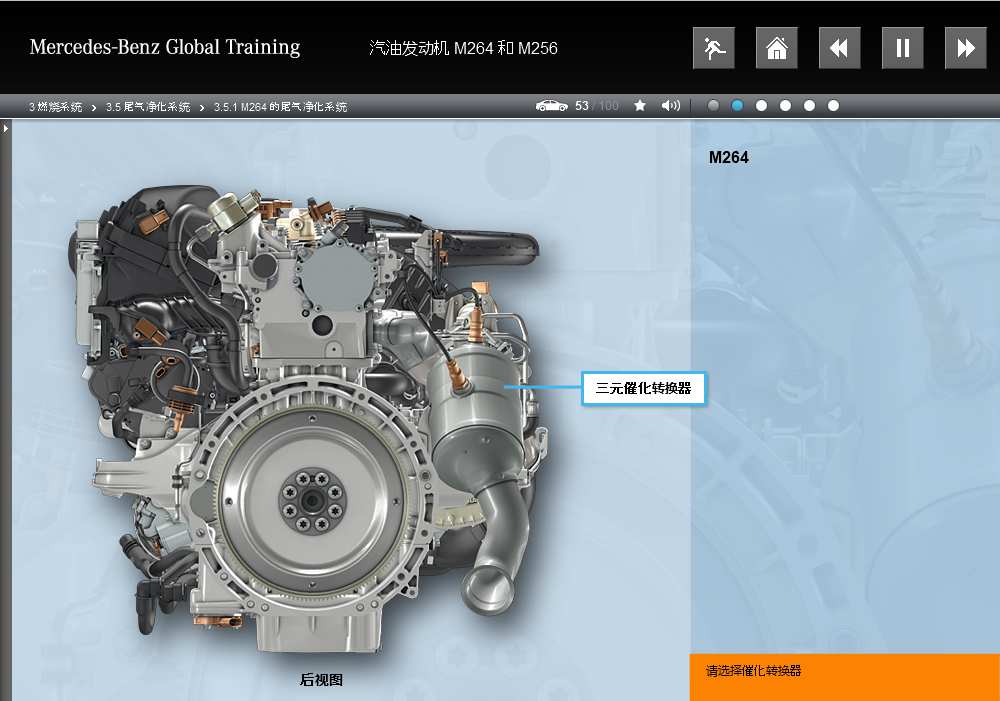

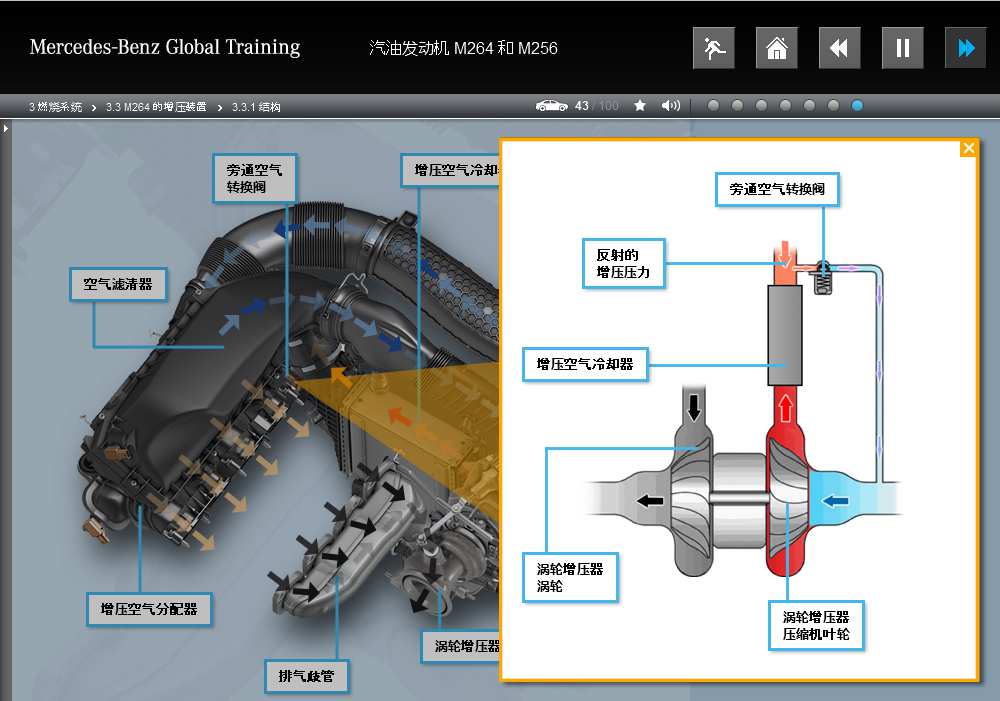

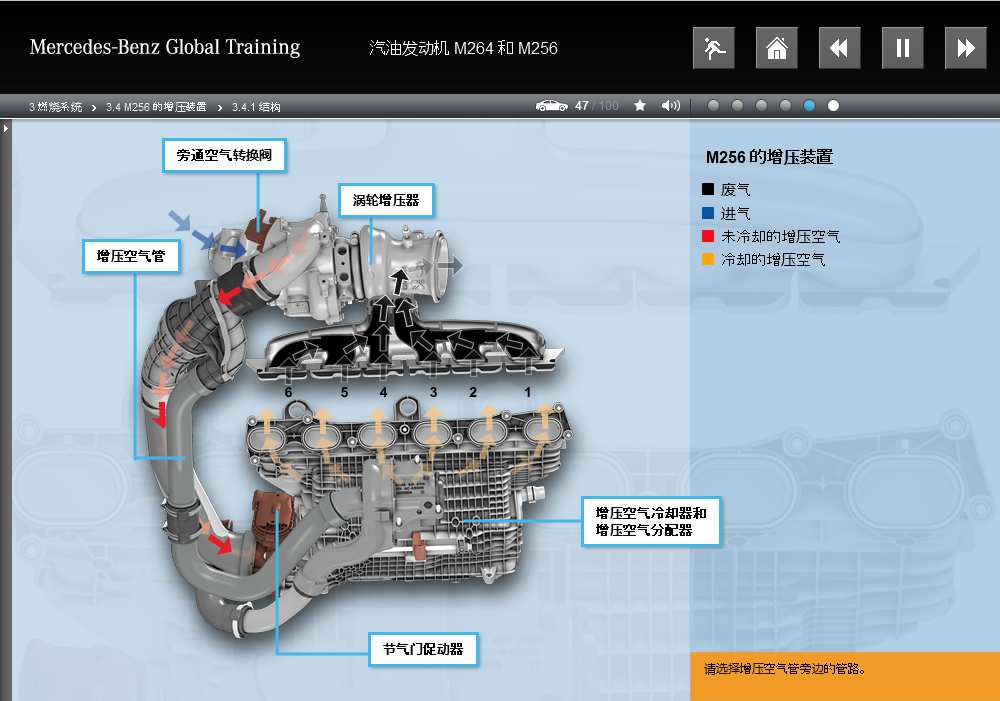

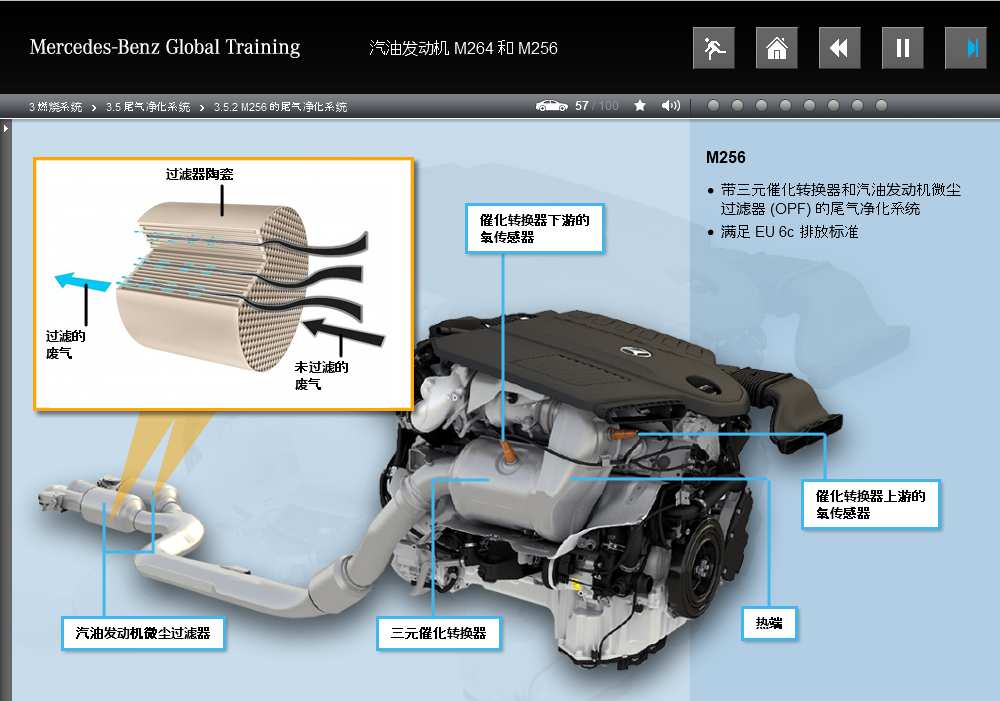

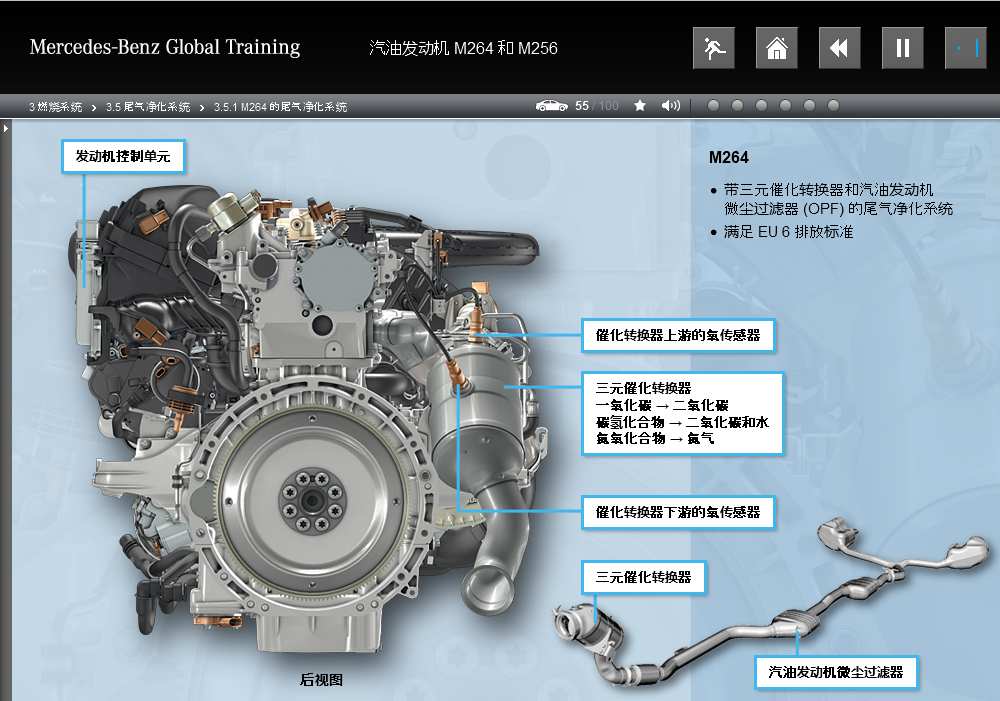

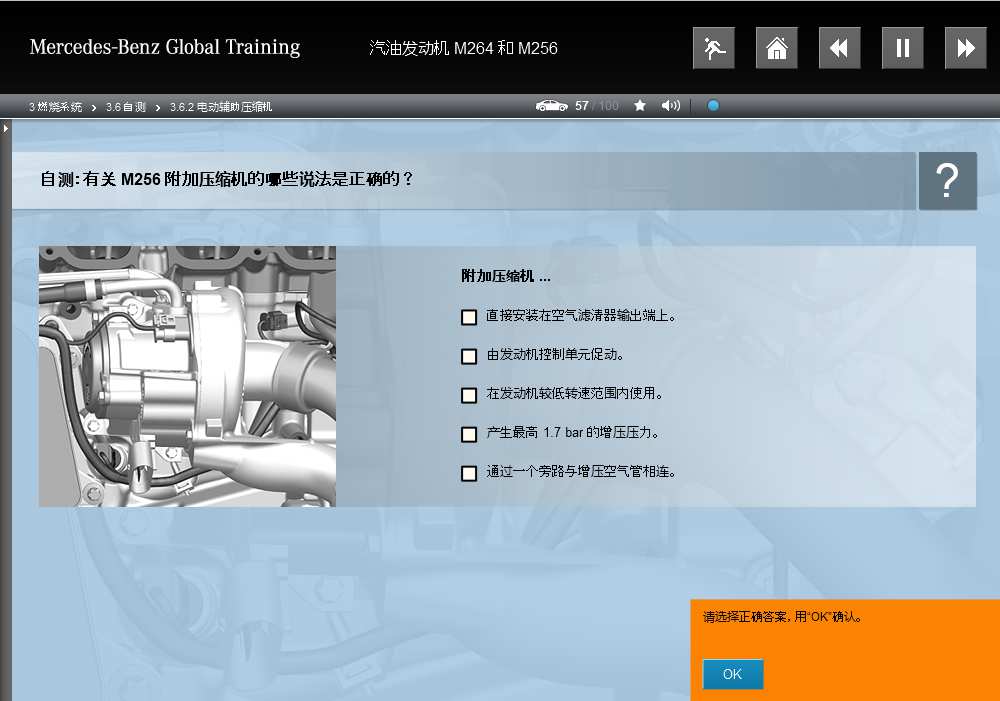

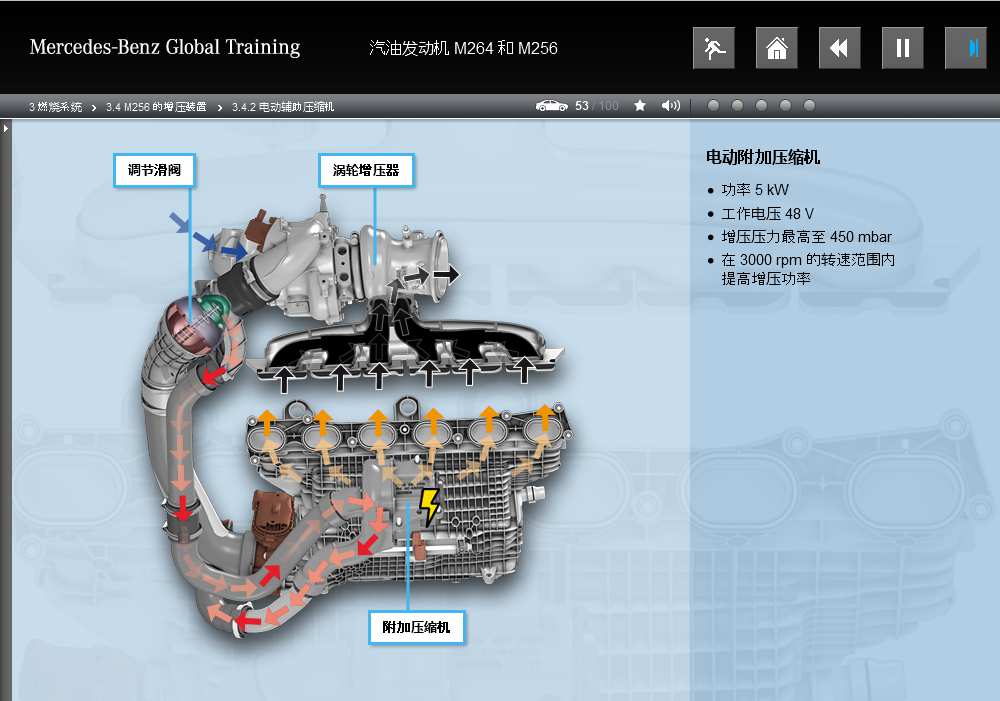

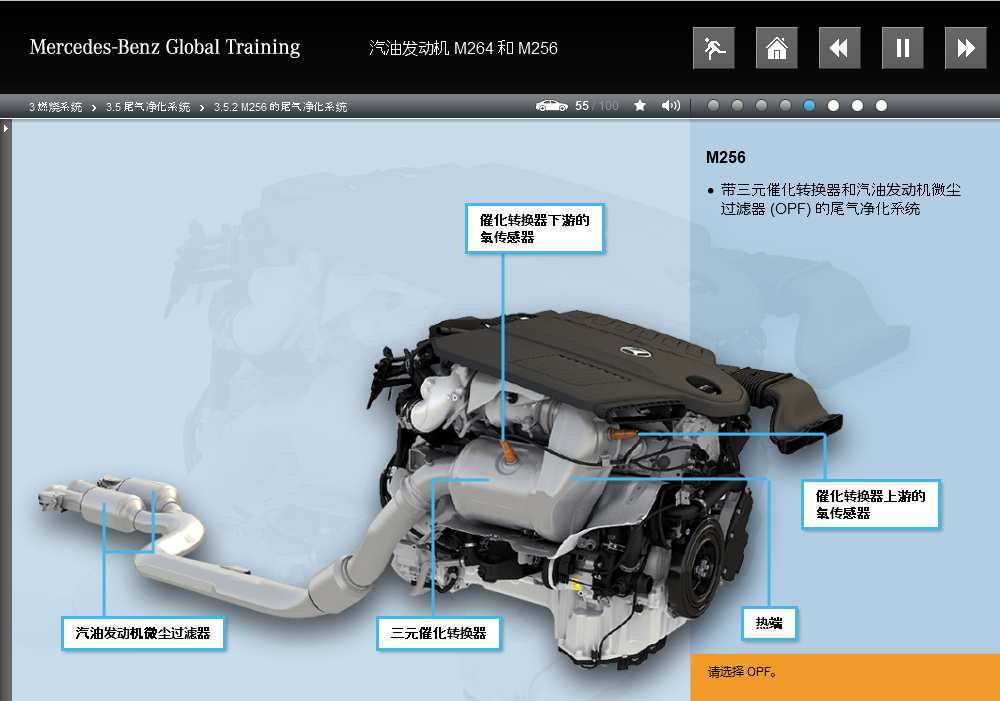

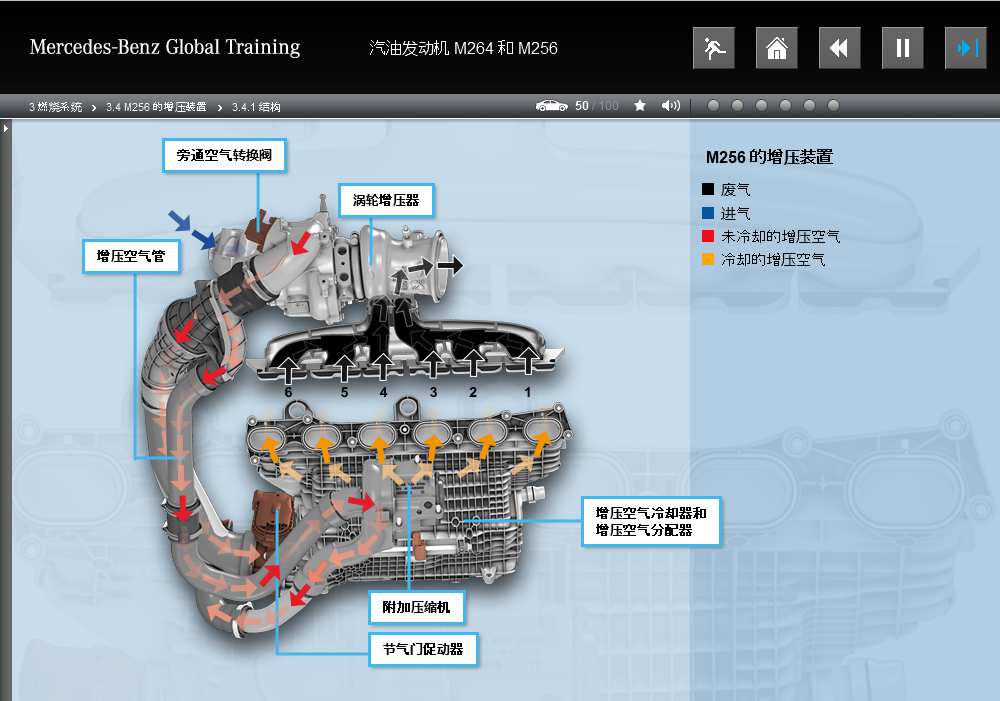

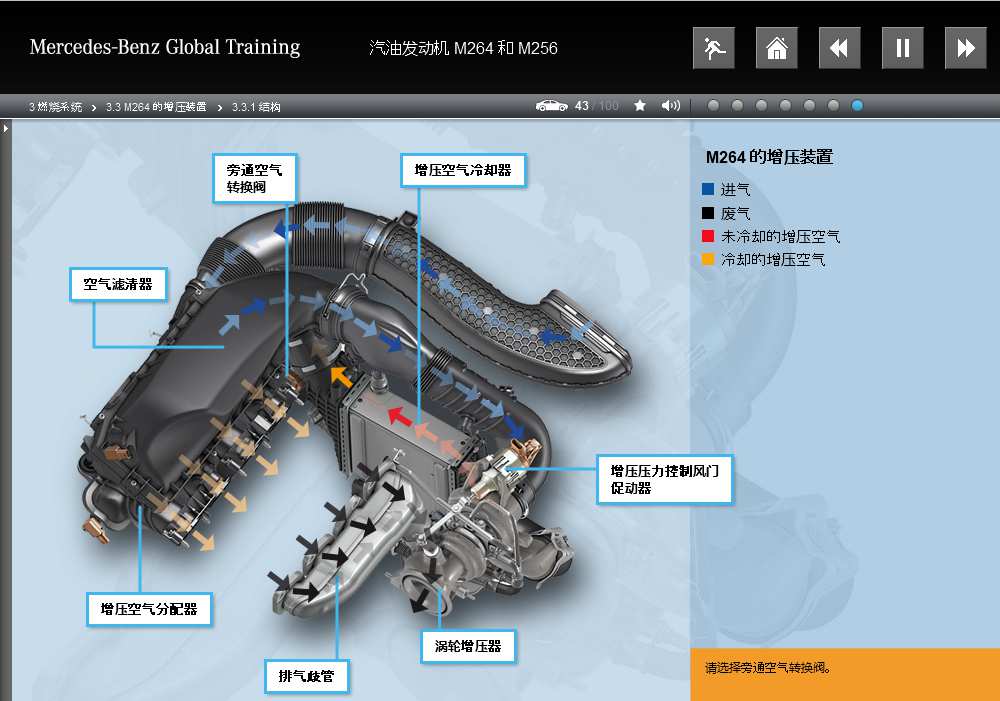

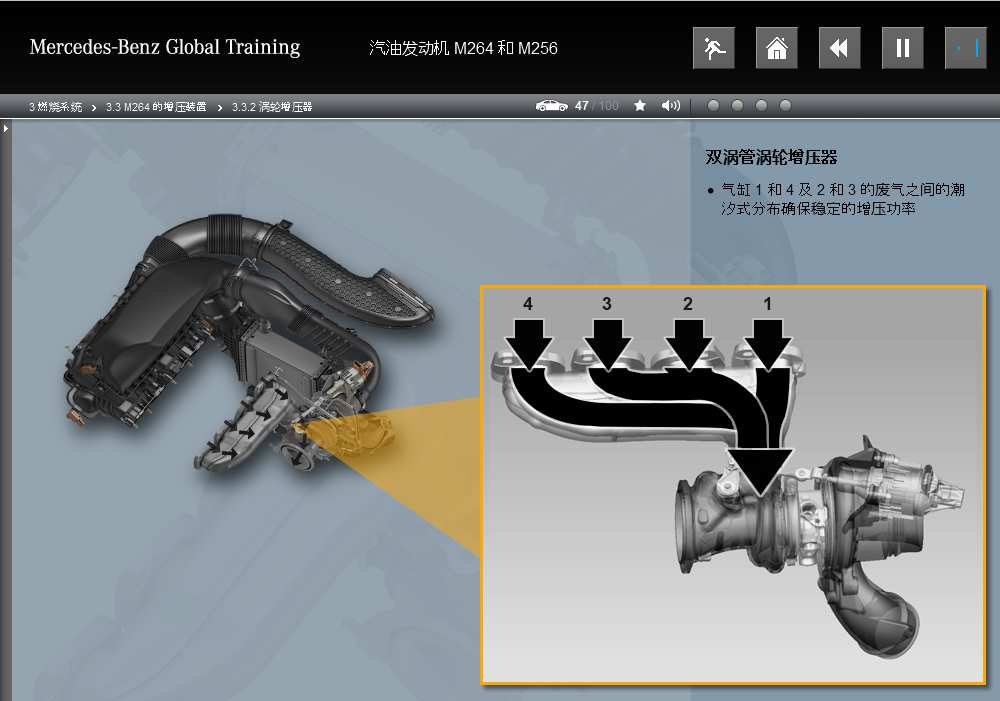

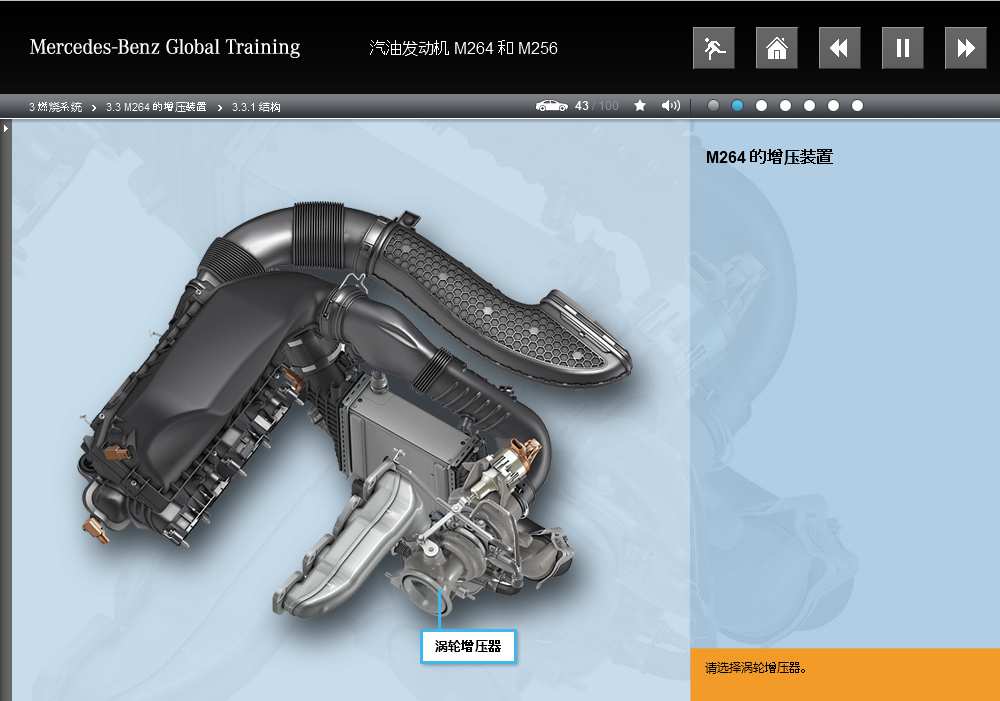

增压部分对照M264废气涡轮增压与M256增压系统，涉及增压空气冷却、电动辅助压缩机及控制部件；后续画面补充排气后处理、发动机控制单元和系统连接关系。

九、48V车载电气系统

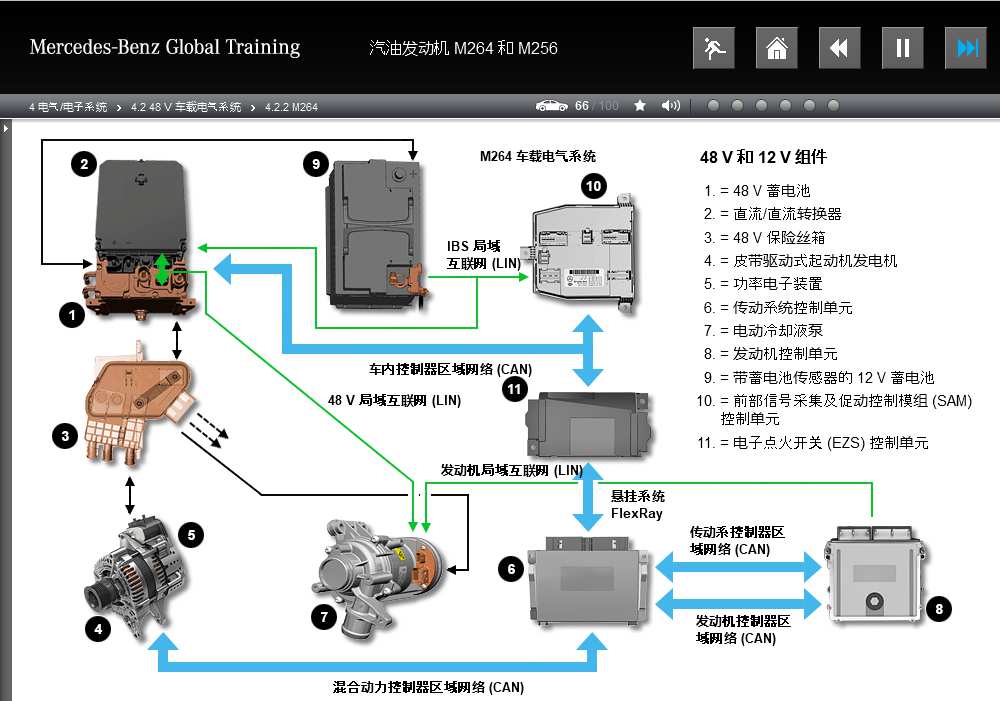

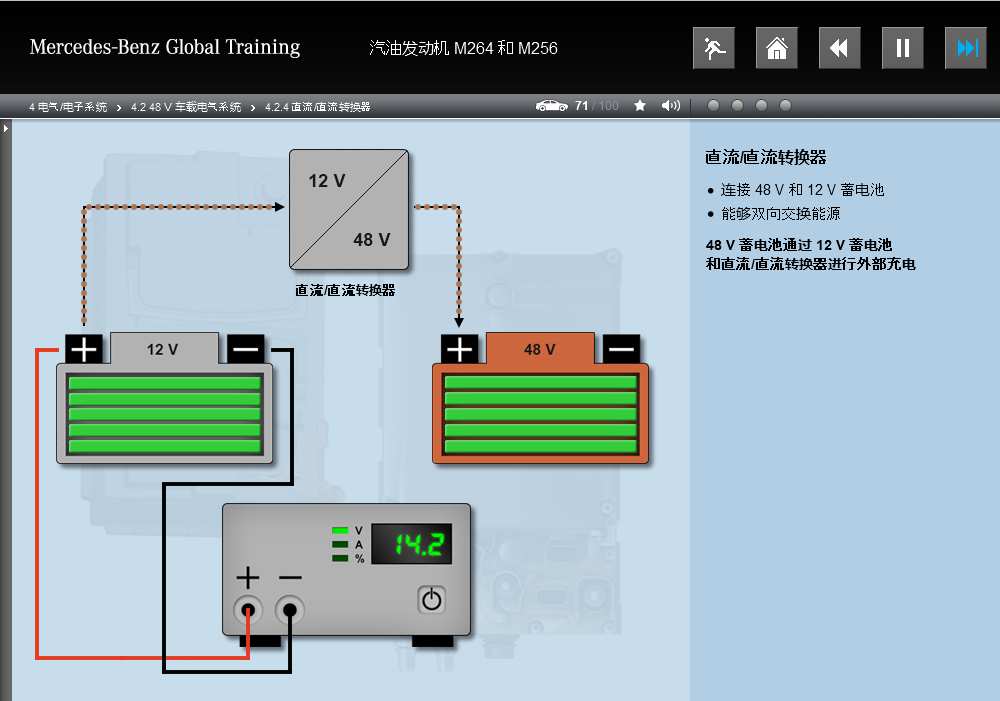

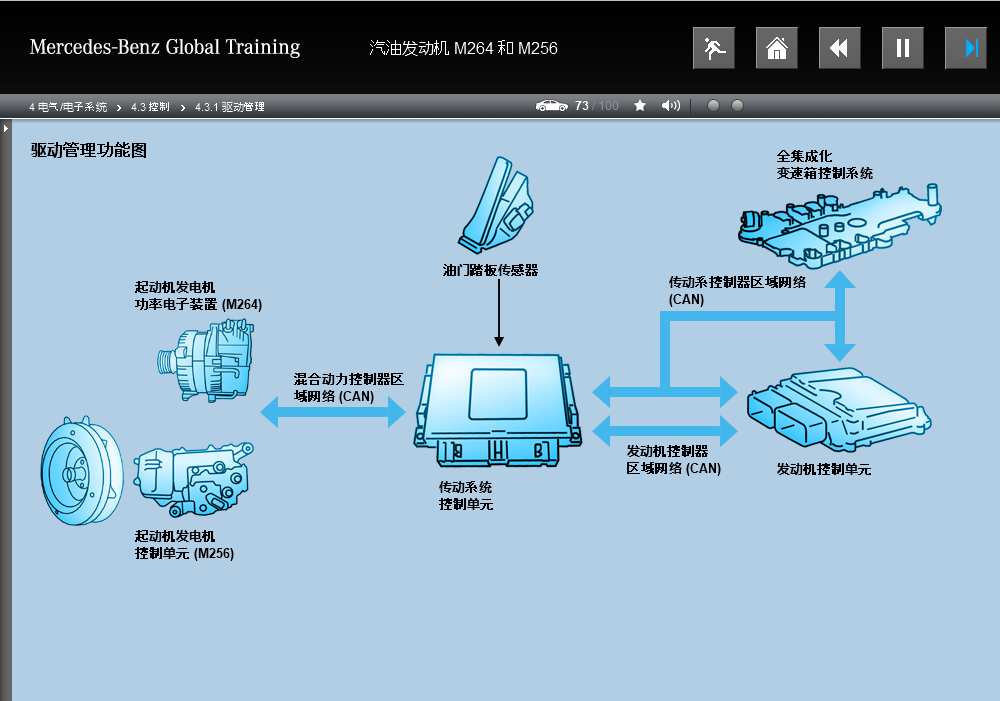

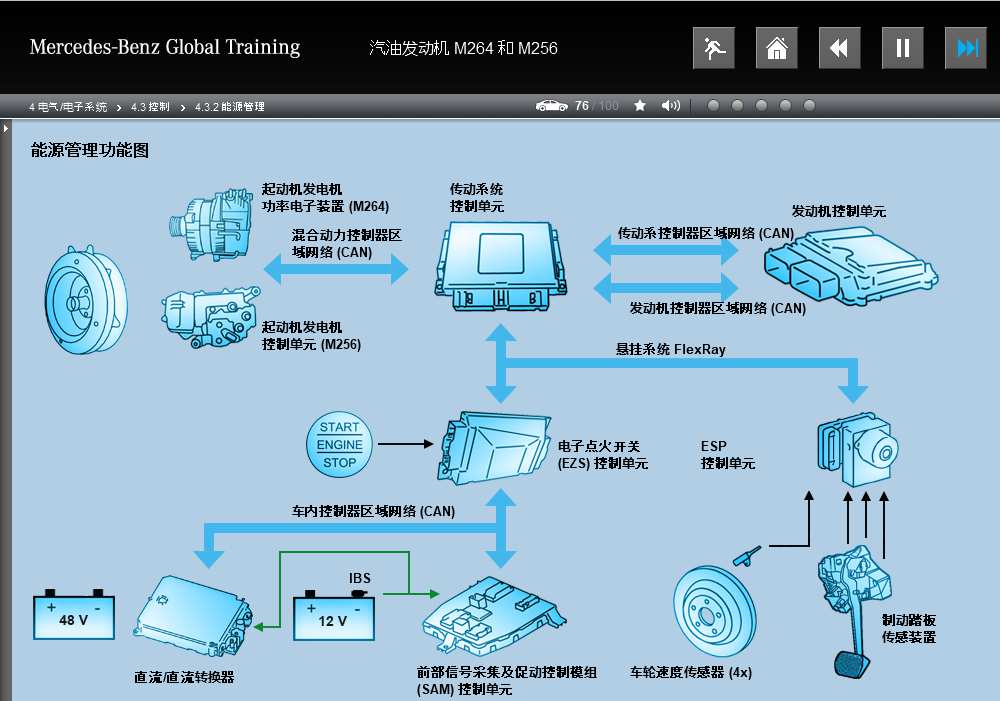

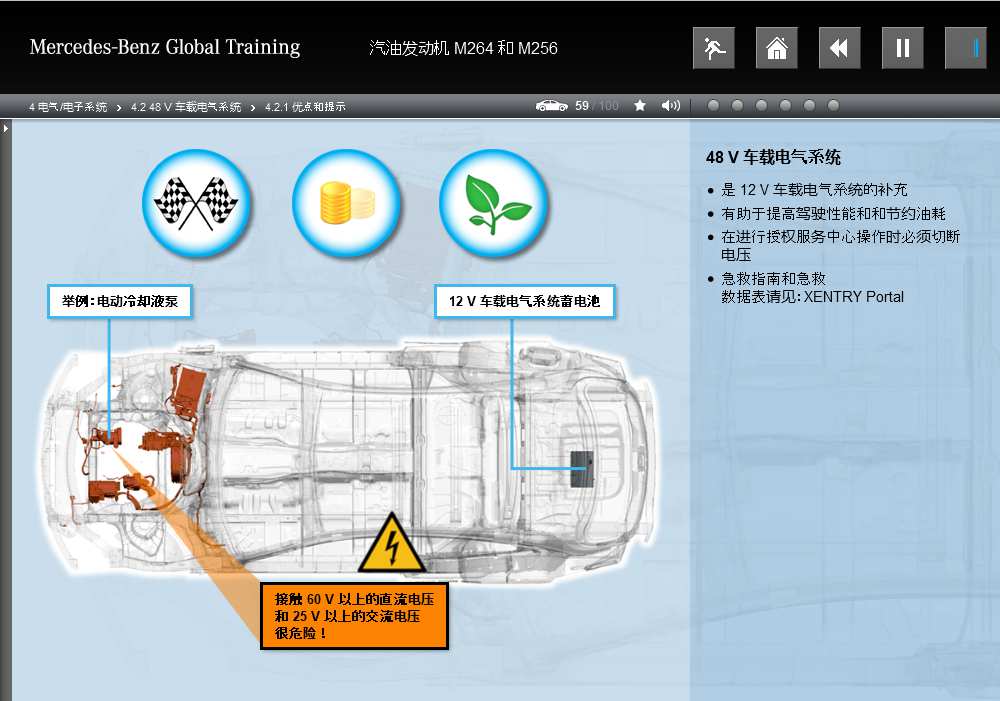

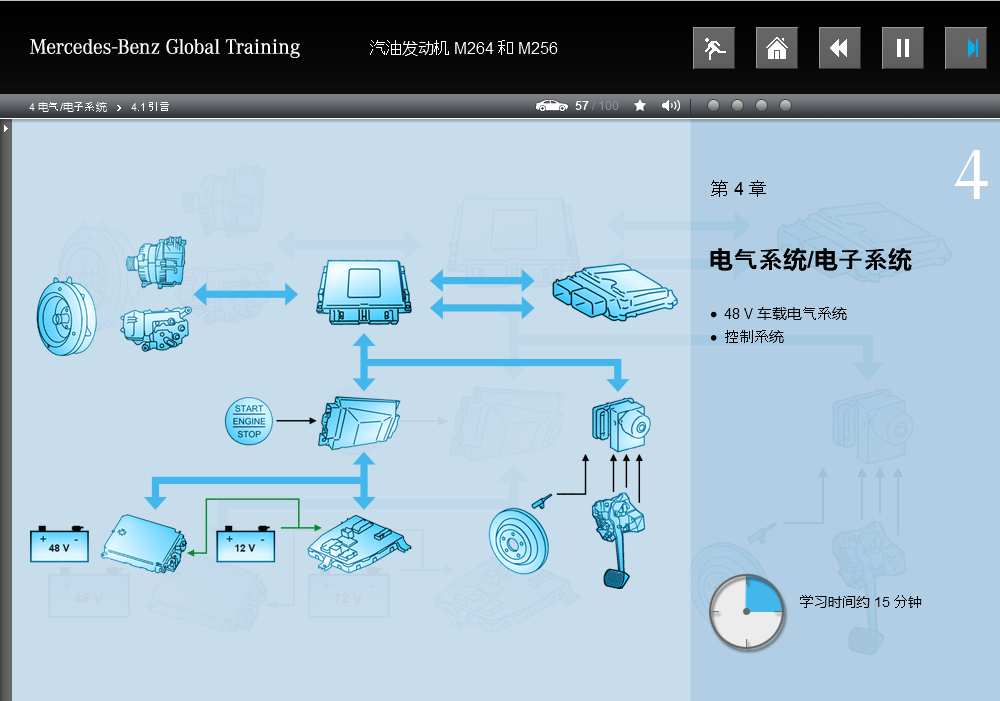

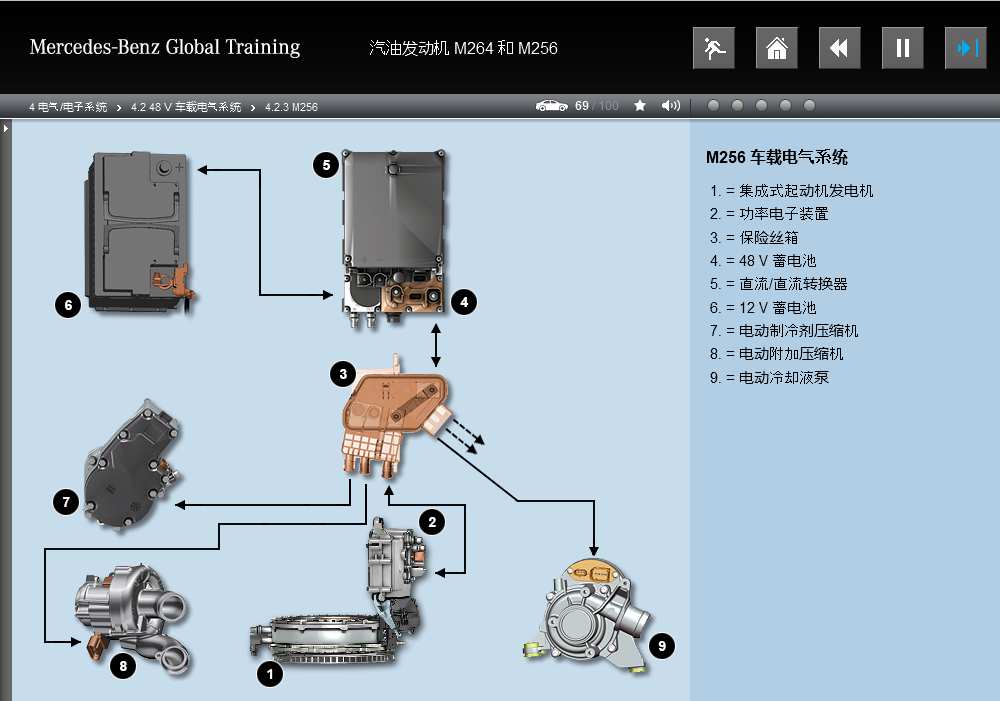

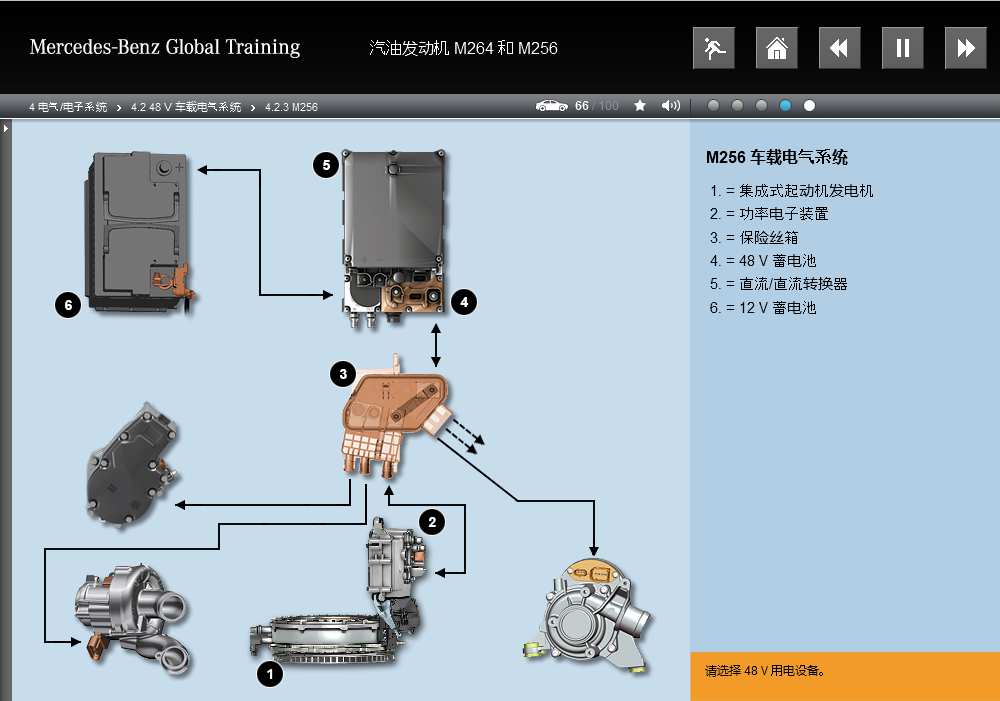

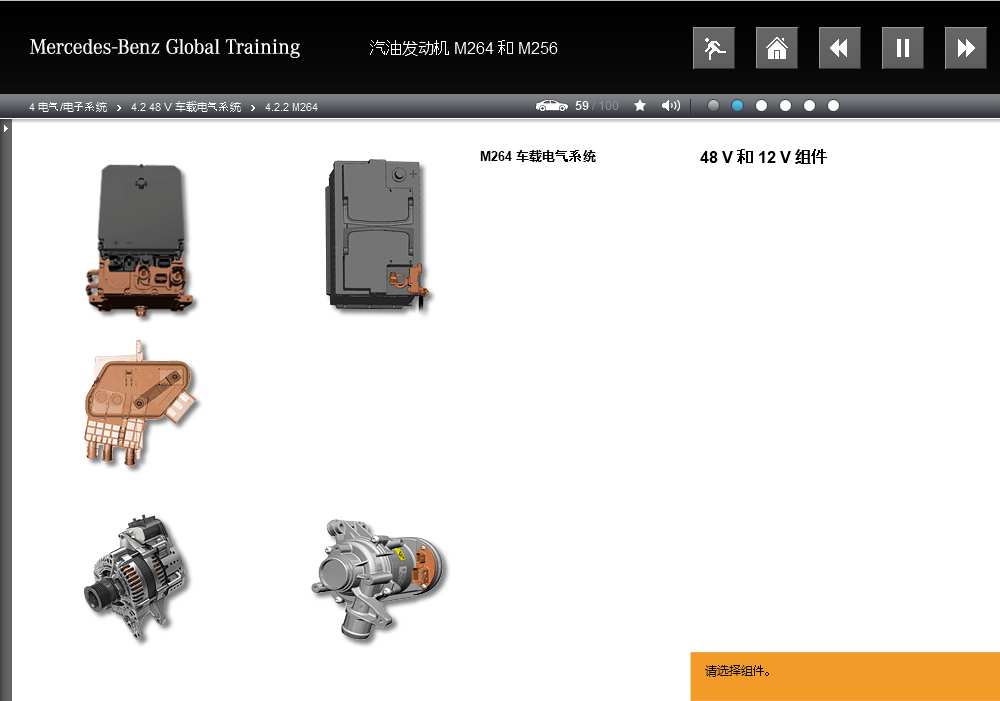

第四章集中展示M264和M256的48V网络：48V电池、DC/DC转换器、BSA或ISA、12V侧连接、驱动管理及能源管理功能图。维修前必须按高电流系统要求确认断电和防止再启动措施。

十、复习题与课程总结

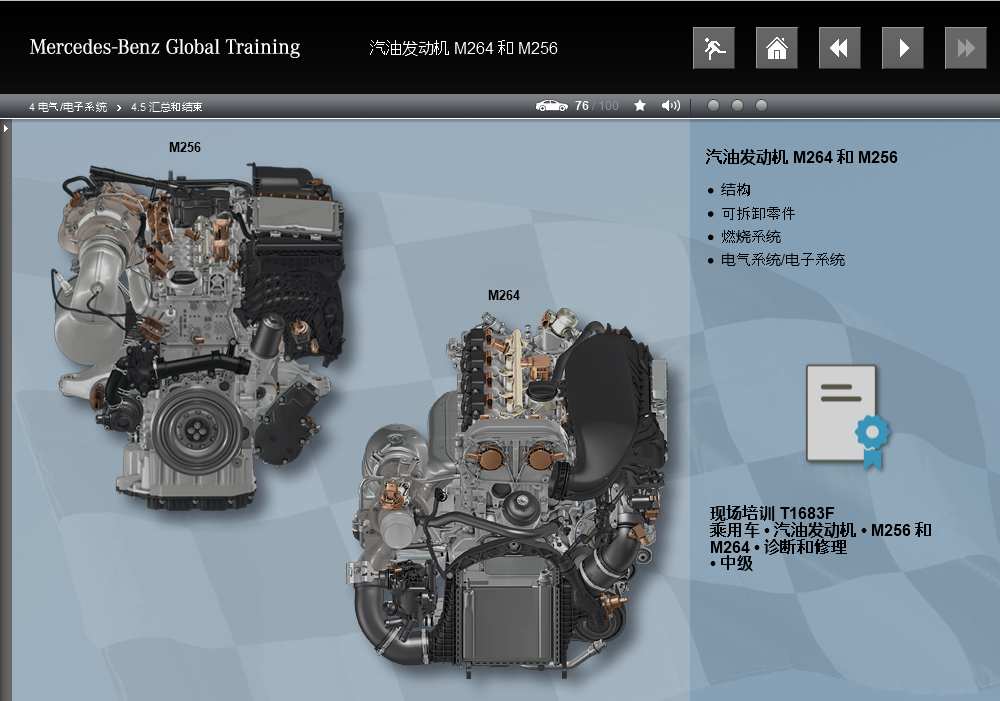

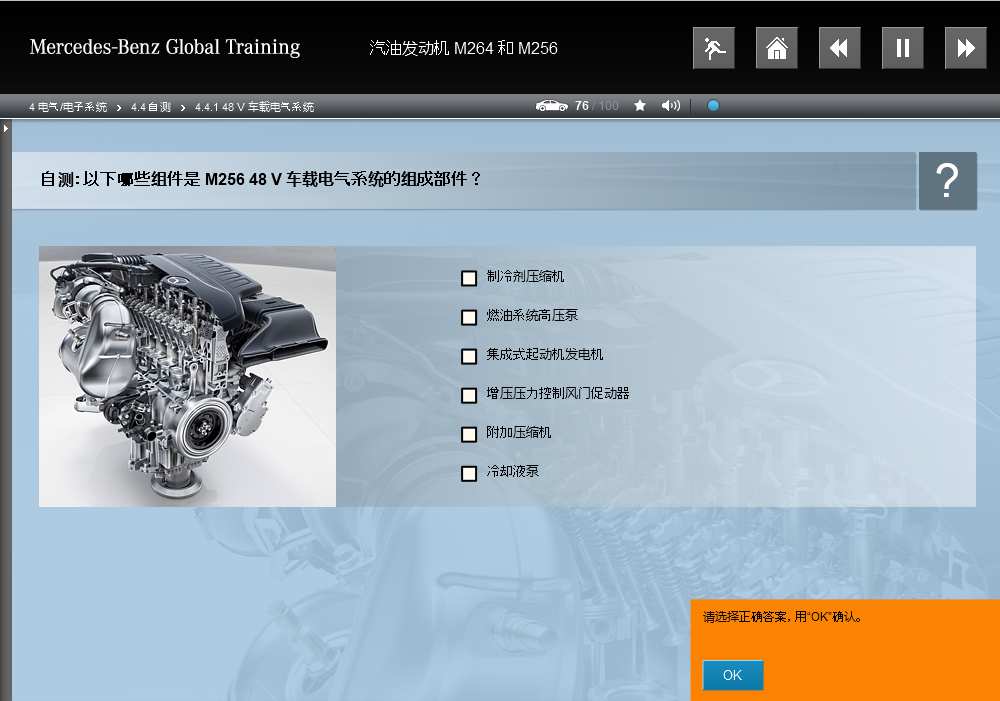

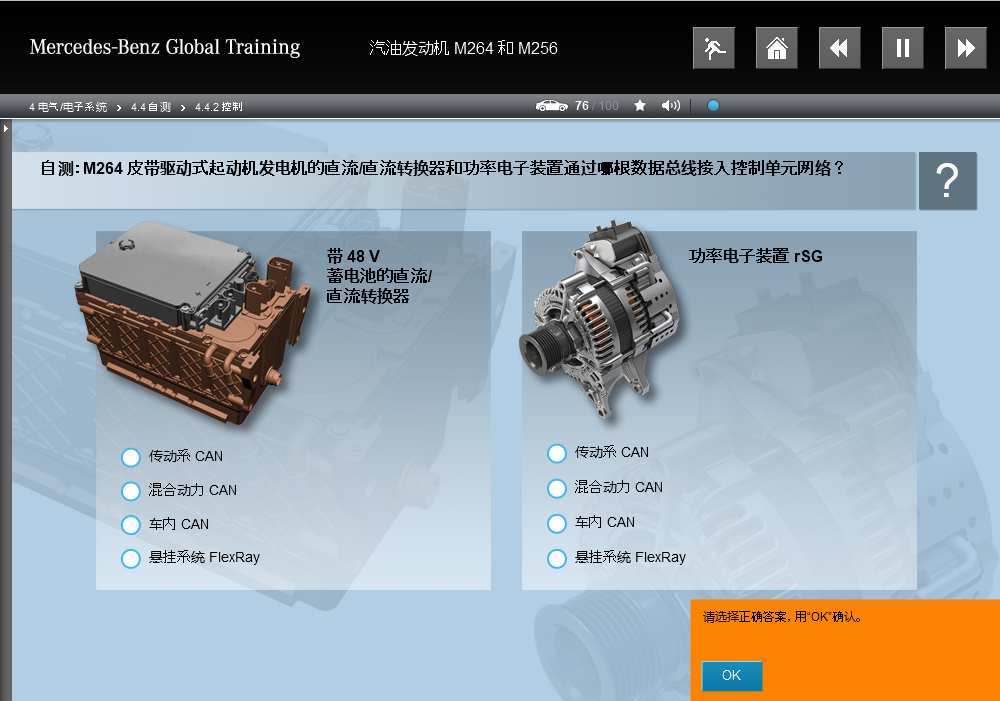

最后保留48V系统组件自测、两种发动机的系统复习以及课程版本信息。此处的作用是帮助读者回到原图逐项核对，不以概括文字替代原课程画面。
