奔驰W177雨刮臂拆装：维修位置、安装标记与刮刷范围检查

W177雨刮臂在正常停靠位置受到机盖和饰板空间限制，拆装前应先按规定将雨刮器置于维修位置。

雨刮臂与驱动轴的安装角度决定停靠和换向位置，拆前标记和装后运行检查都不能省略。

一、保护风挡并调出雨刮维修位置

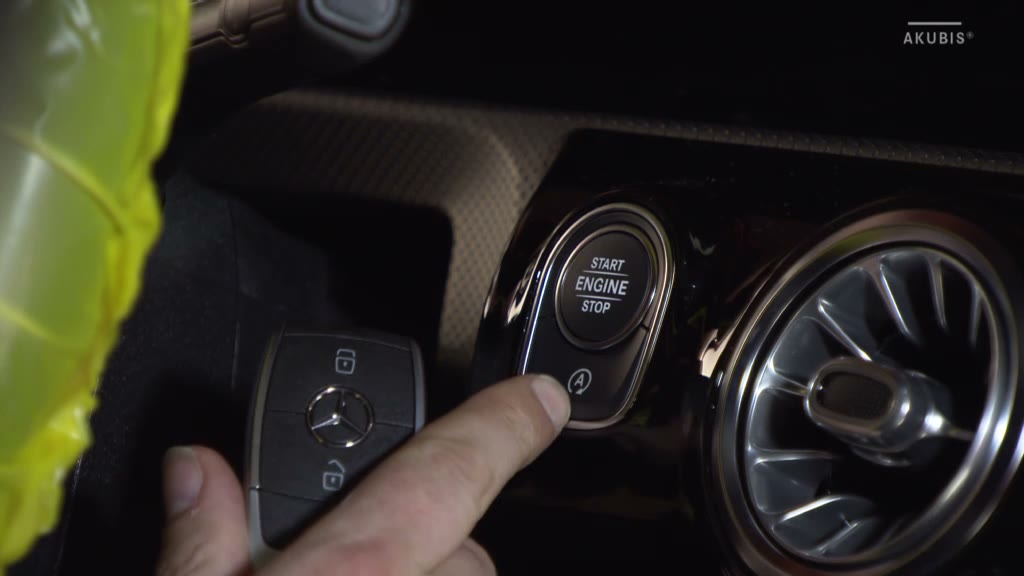

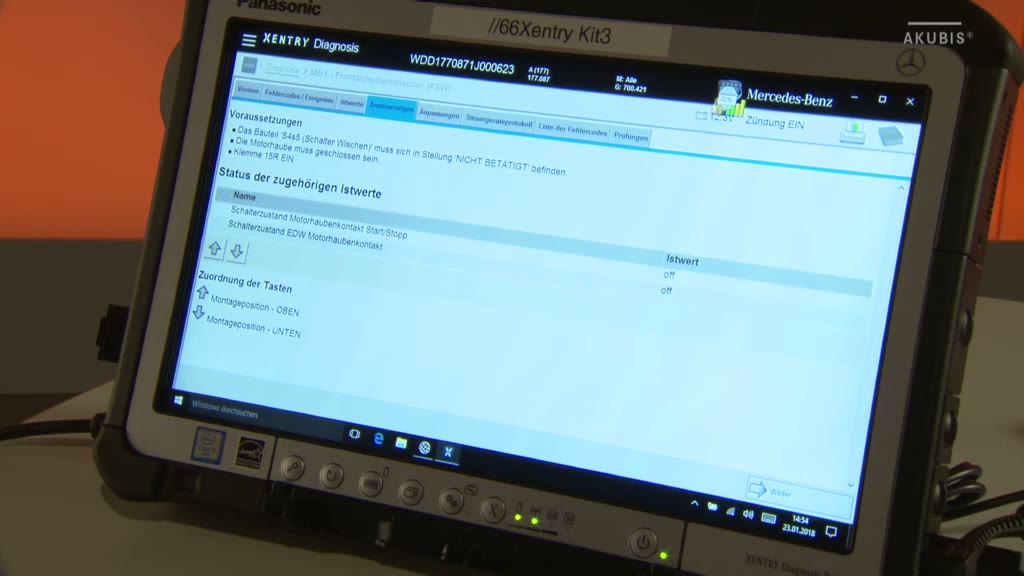

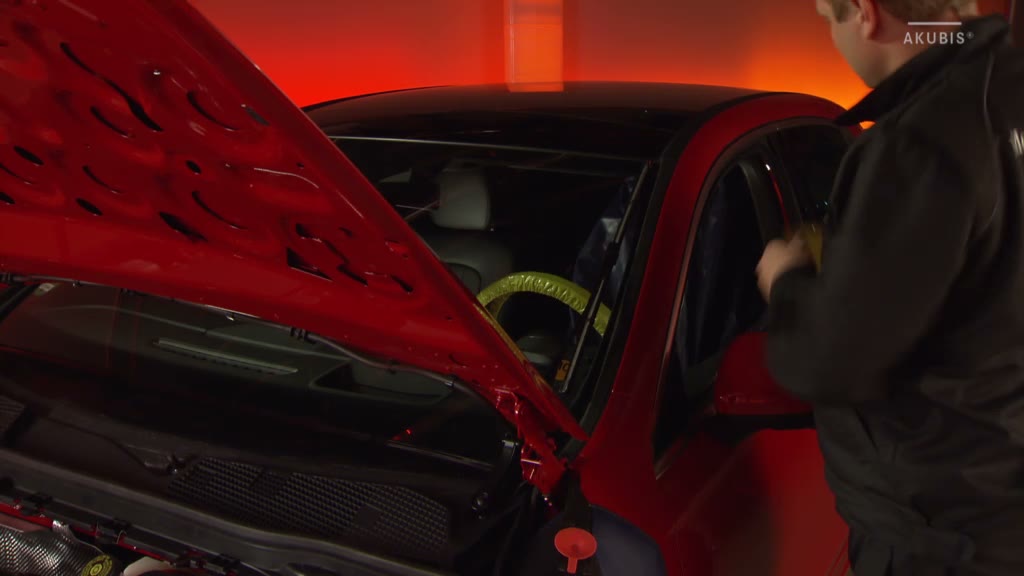

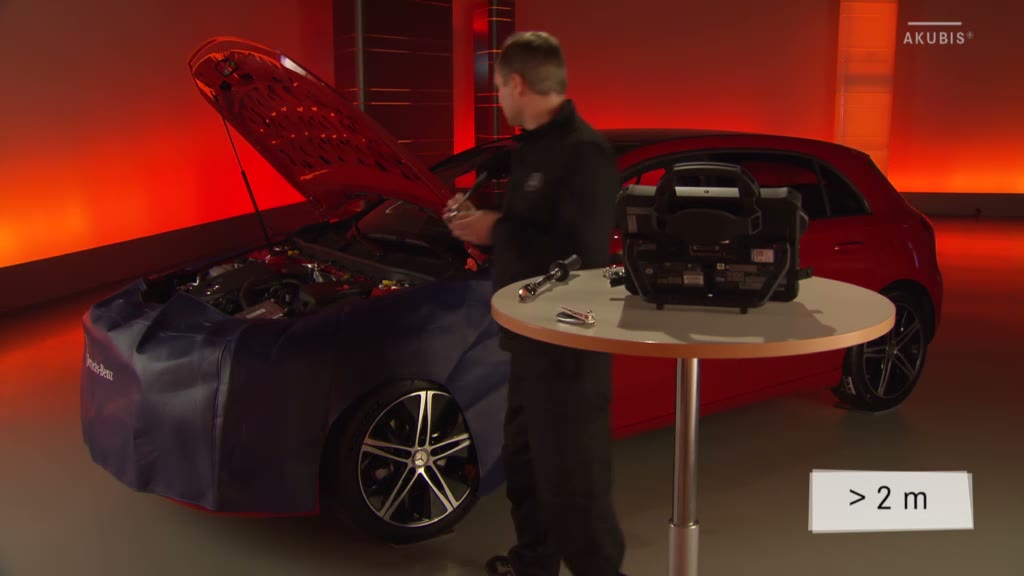

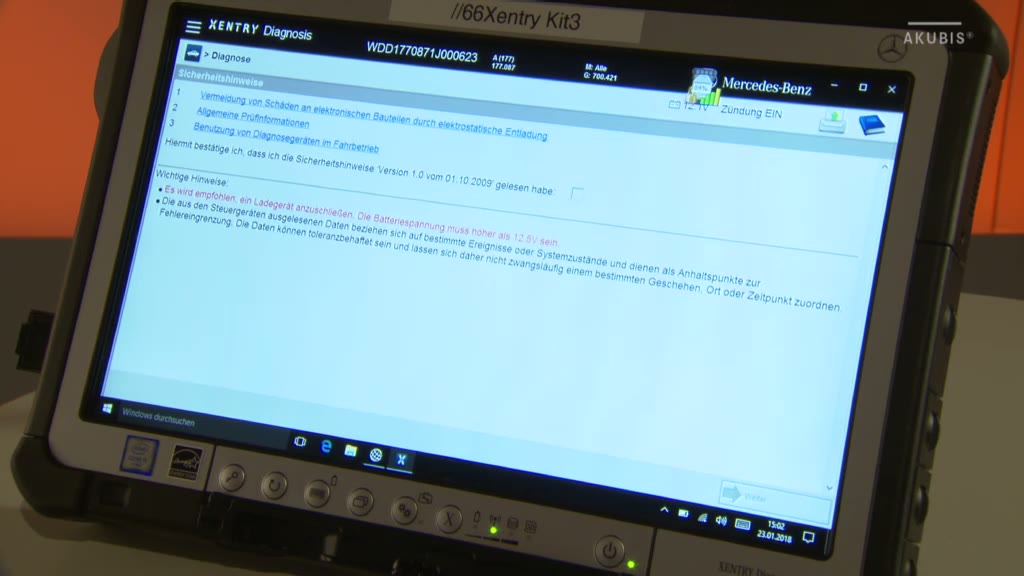

关闭点火并覆盖风挡下缘和机盖，通过车辆操作或诊断引导将雨刮器移动到规定维修位置。

二、记录位置并拆下雨刮臂固定

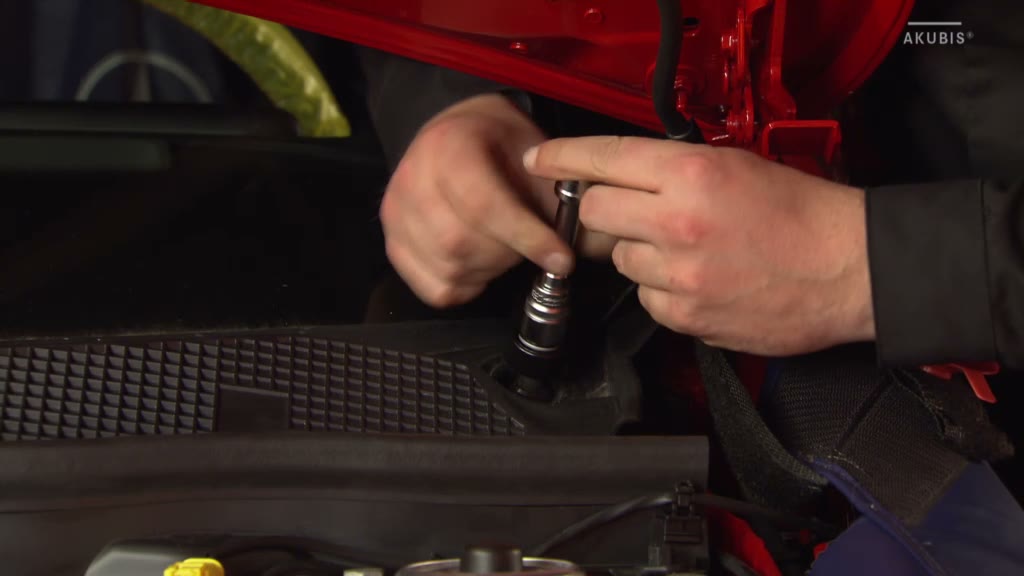

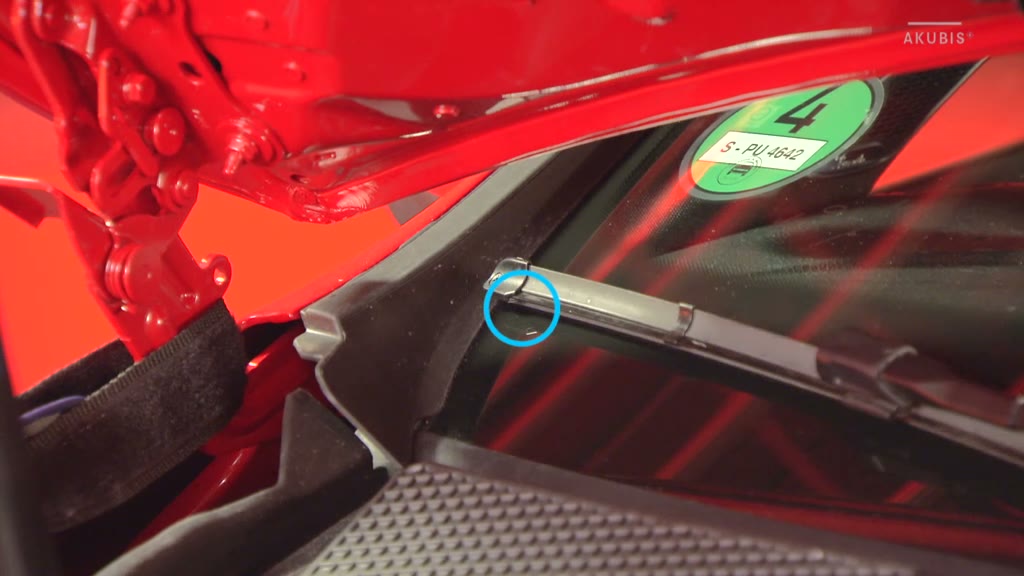

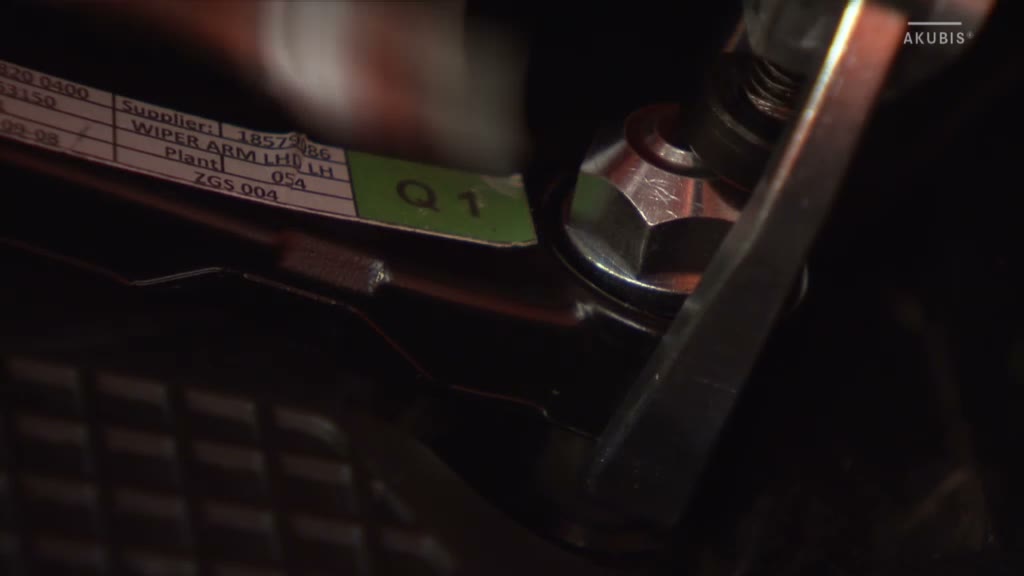

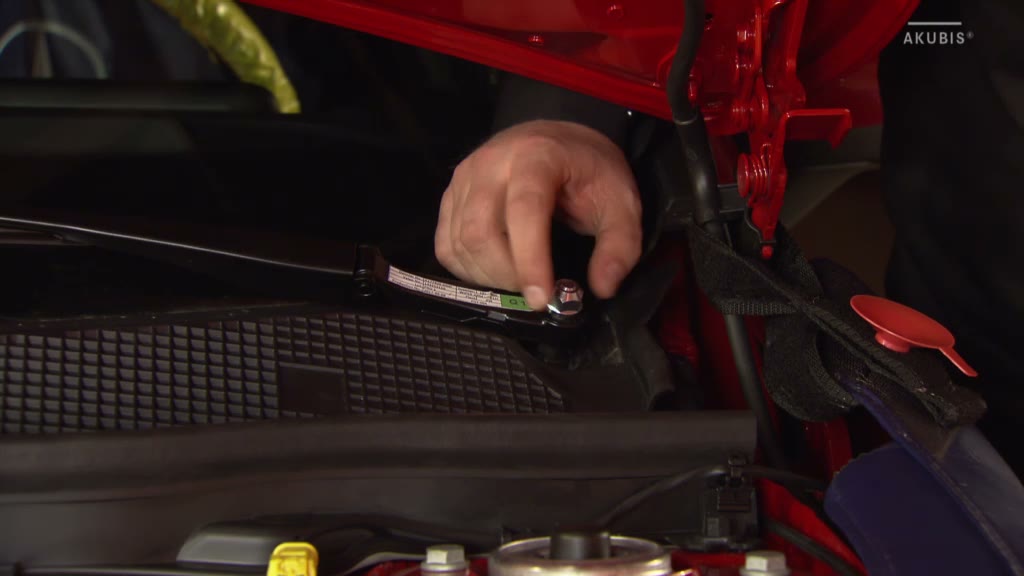

标记雨刮片相对风挡的原始位置，拆下轴端盖和固定螺母，避免工具碰击玻璃。

三、从锥形轴释放并按基准装复

使用适当方法将雨刮臂从花键锥轴分离，清洁接合面后按标记和规定基准重新安装。

四、退出维修模式并检查刮刷范围

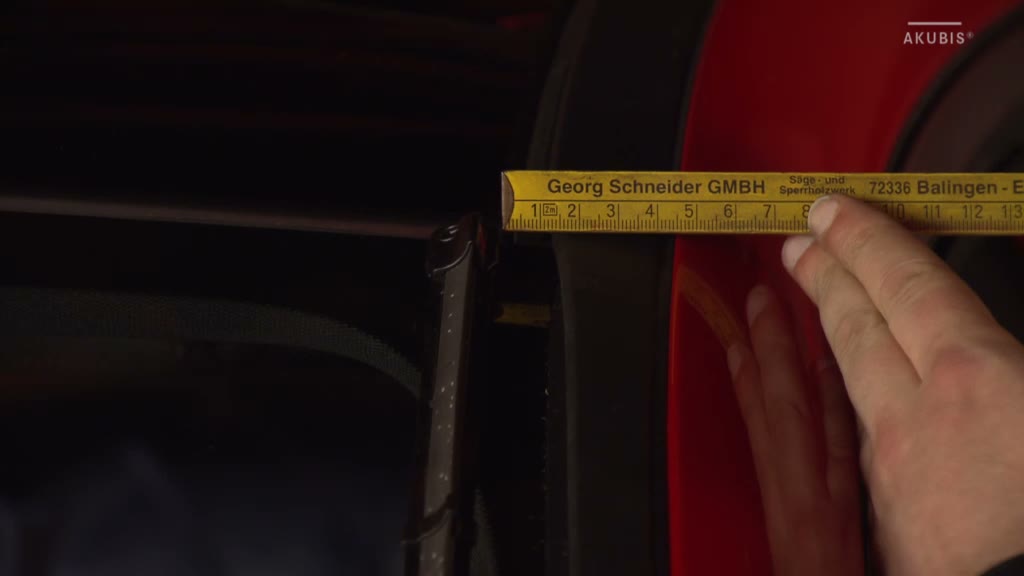

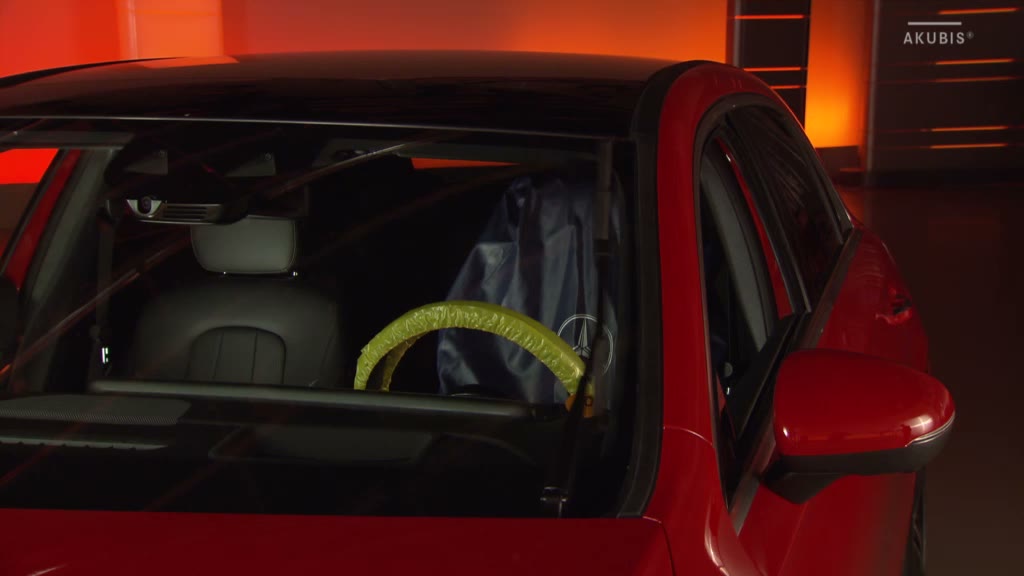

恢复雨刮正常位置，喷水运行多个循环，确认停靠高度、换向点、刮刷覆盖和异响均正常。

五、完工检查要点

• 风挡和机盖得到可靠保护。
• 原始停靠位置已经标记。
• 雨刮臂和轴端固定正确。
• 刮刷范围、停靠和异响检查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
