奔驰SRS被动安全系统：气囊、碰撞触发、WSS与维修安全

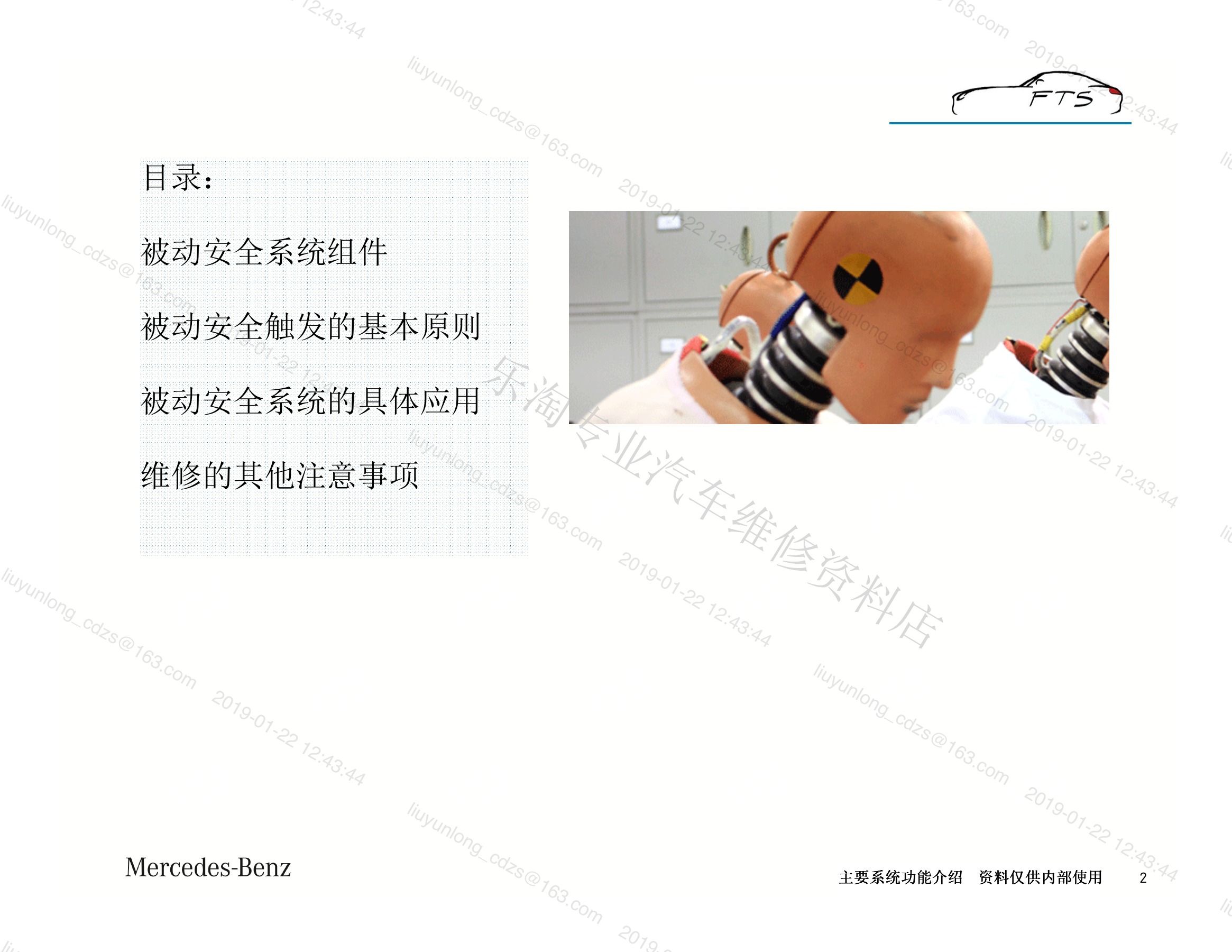

SRS（Supplementary Restraint System）并不是单独的一只安全气囊，而是由碰撞识别、控制单元、气囊、安全带张紧与限力、座椅占用和安全带锁扣信号等共同构成的被动安全系统。原资料分三册讲解系统元件与触发逻辑，并用两册实操资料补充维修安全、线束修理和气囊点火回路内阻诊断。

课程中的车型、结构、触发策略和数值包含历史示例，不能跨车型直接套用；任何烟火式部件、点火回路或事故车作业，都必须由具备资质的人员按当前车辆WIS/Xentry安全步骤执行。

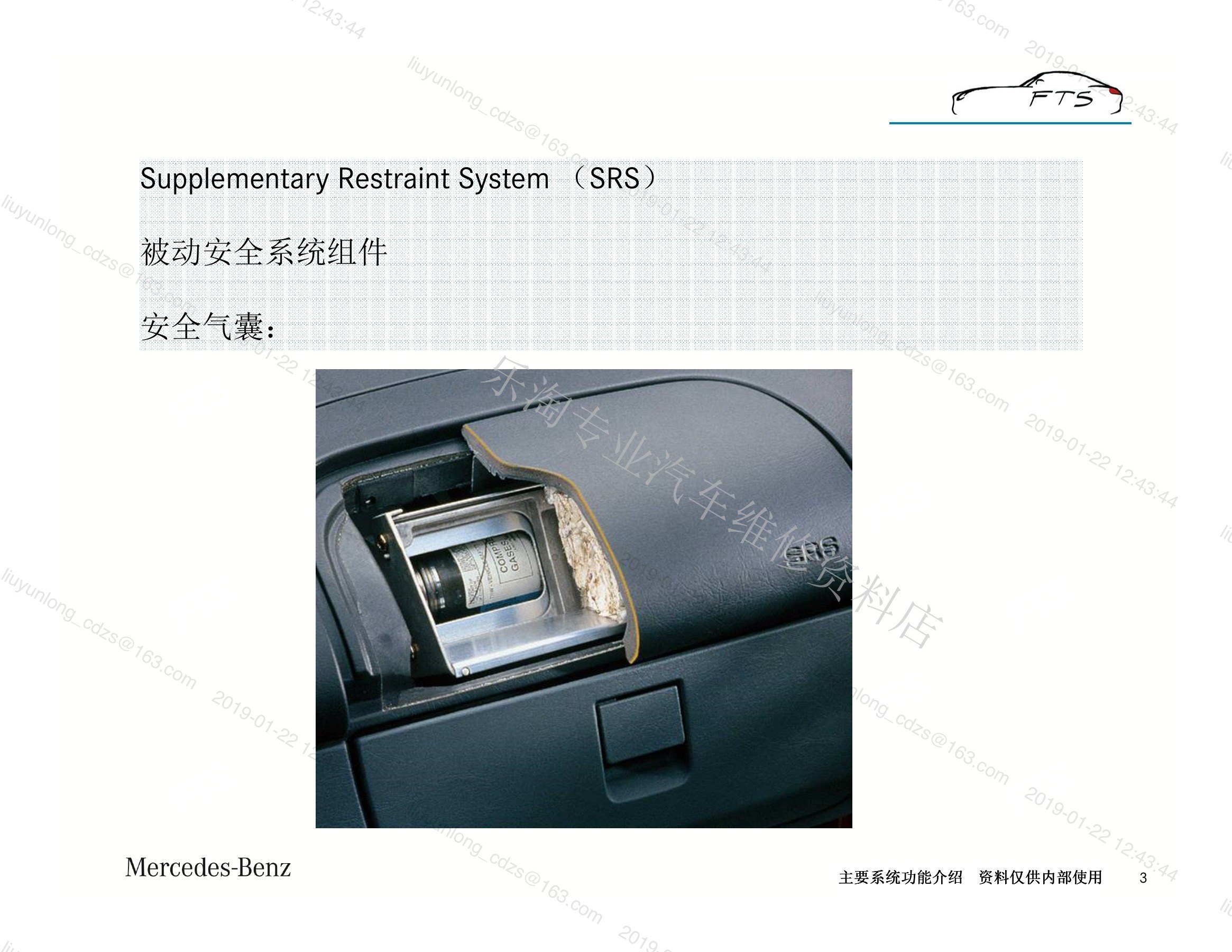

一、SRS组成与方向盘、前排乘客气囊

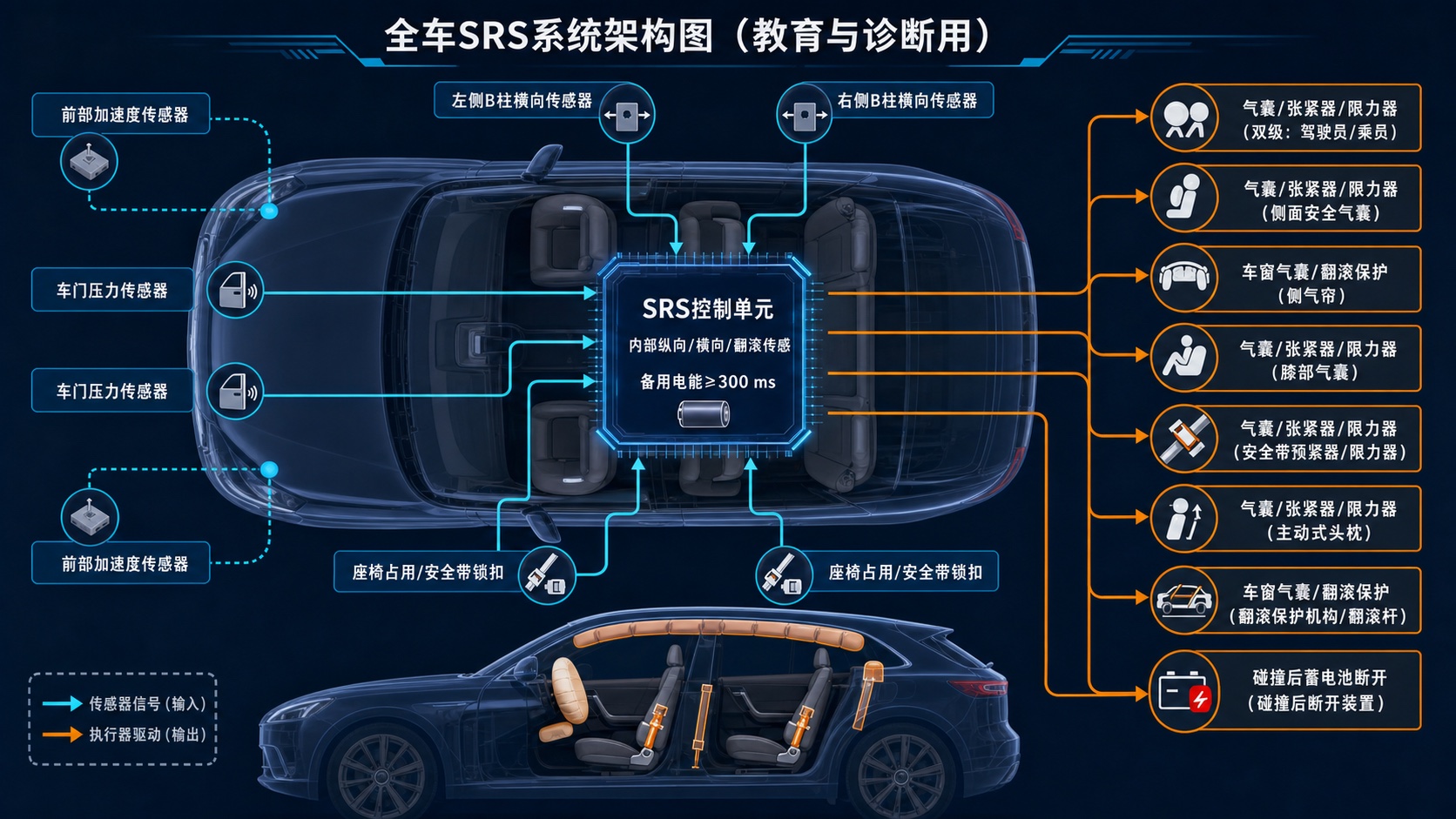

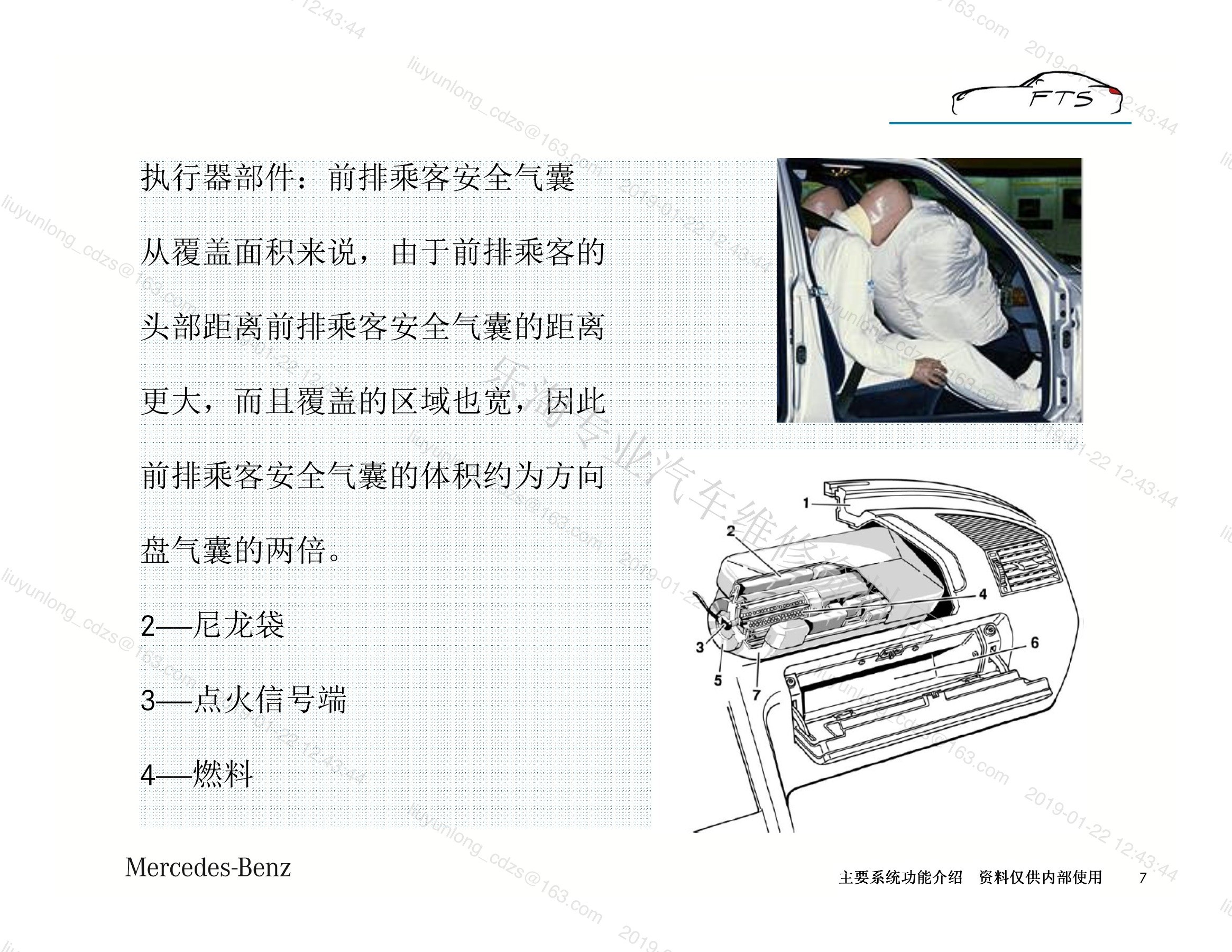

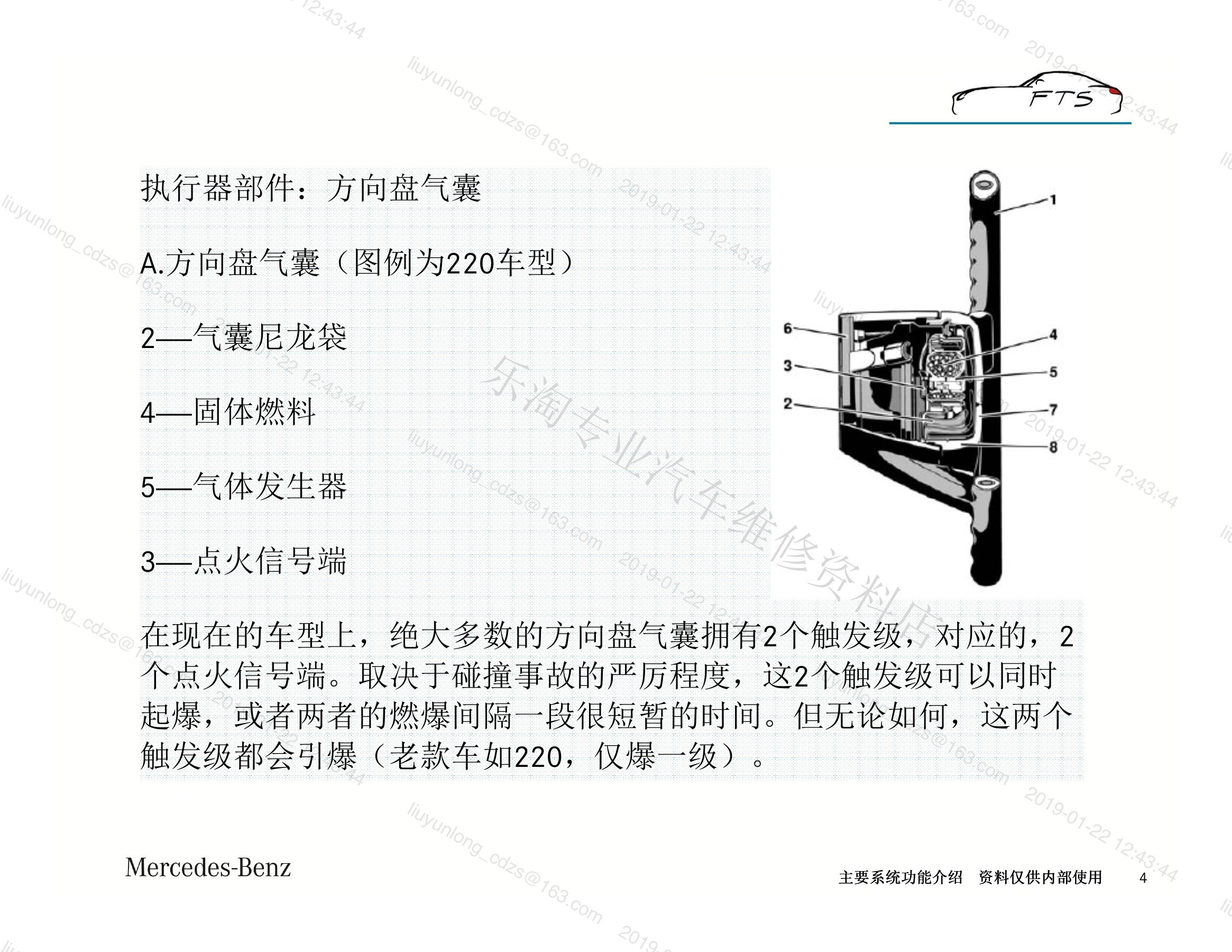

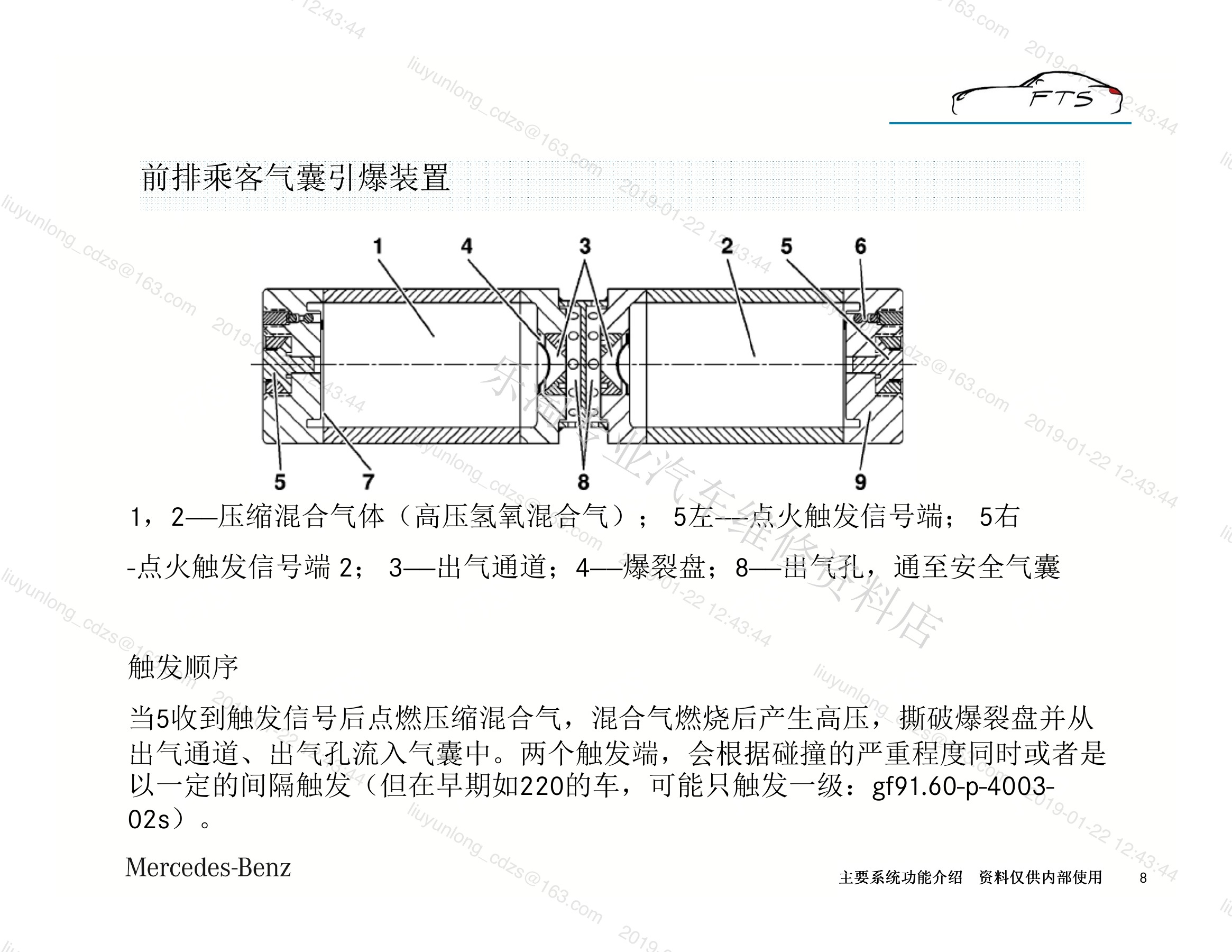

原资料先建立系统全景：控制单元根据传感器信号识别碰撞，再按碰撞方向、严重程度和乘员状态决定烟火式执行元件。方向盘及前排乘客气囊可采用不同体积、气体发生器和触发级设计，不能仅凭外观判断可互换性。

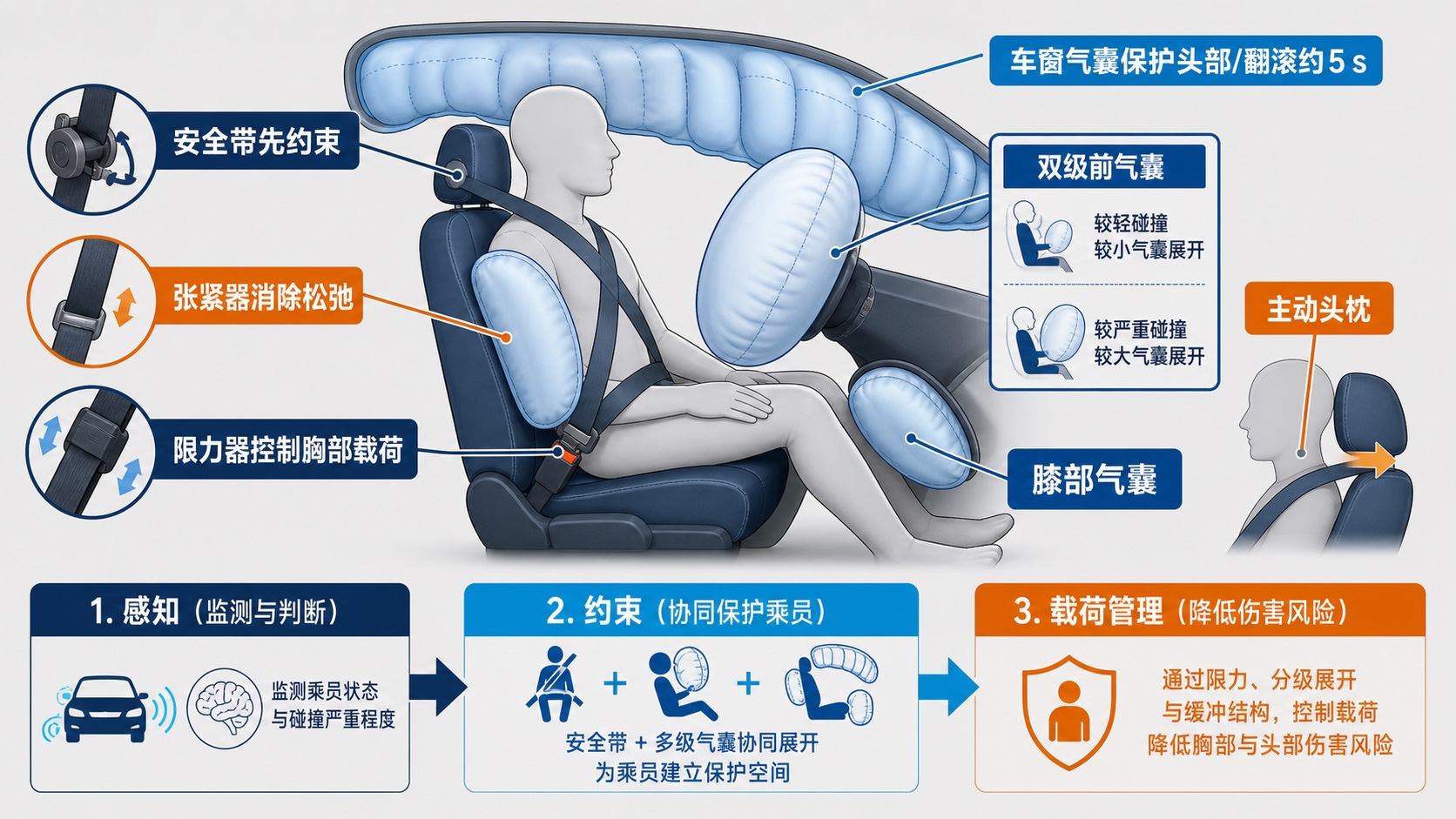

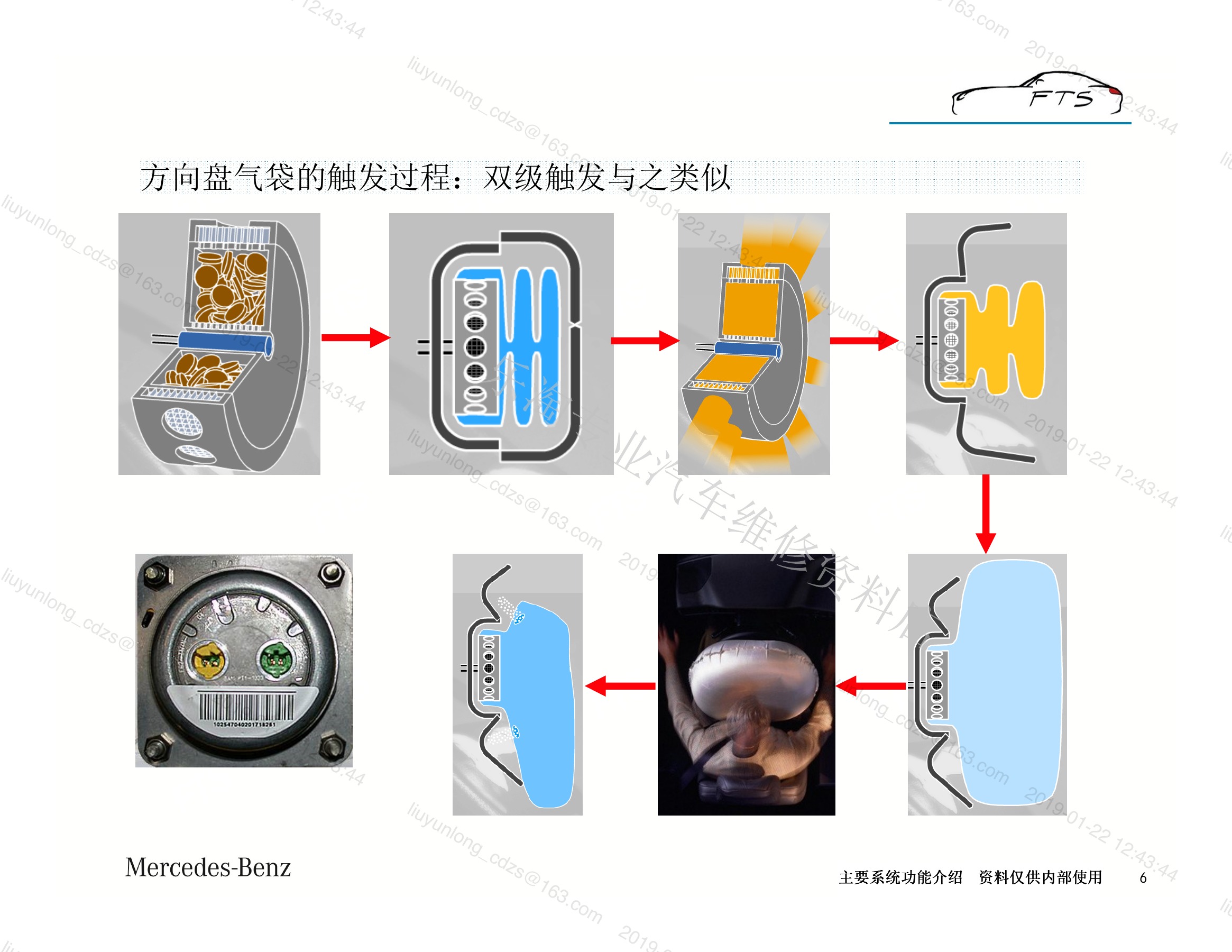

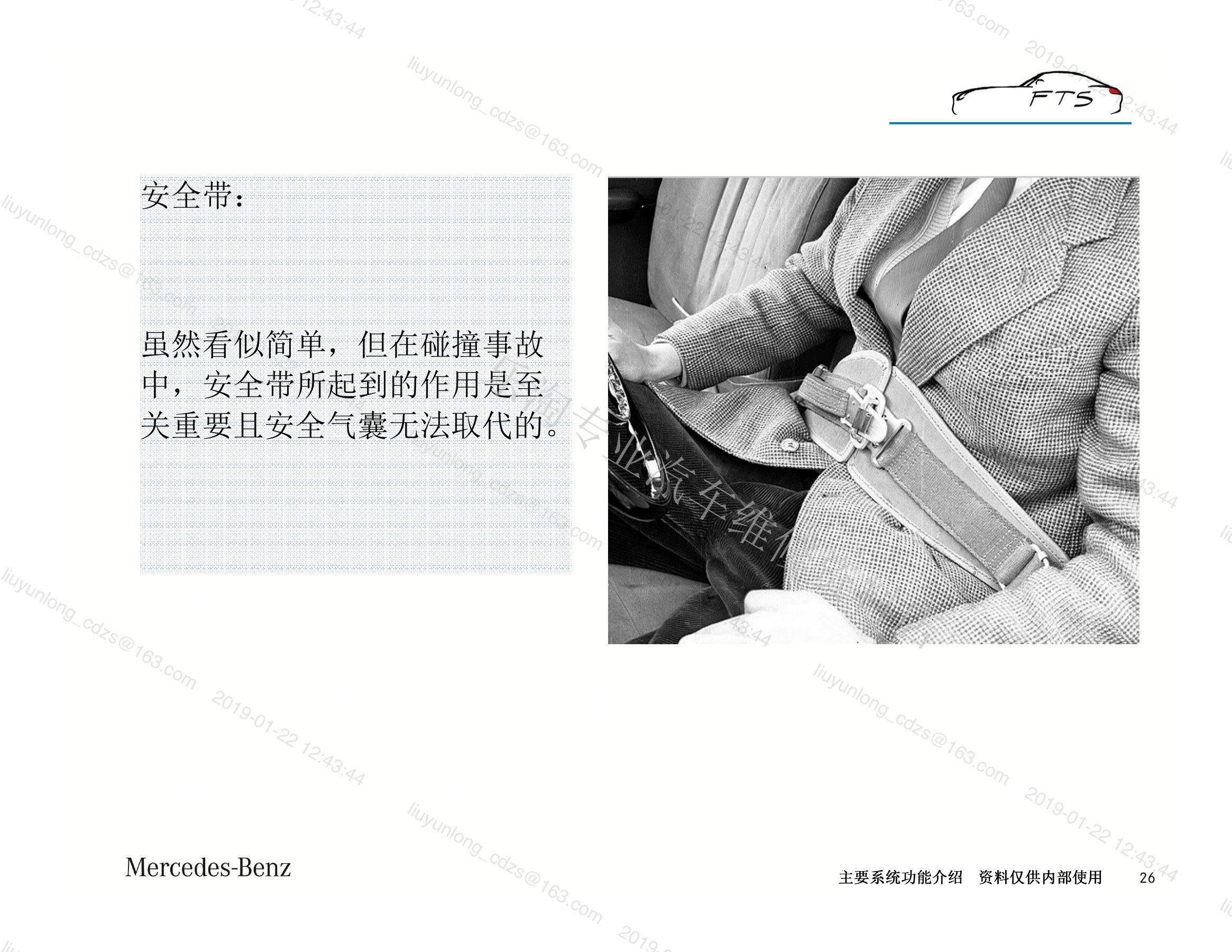

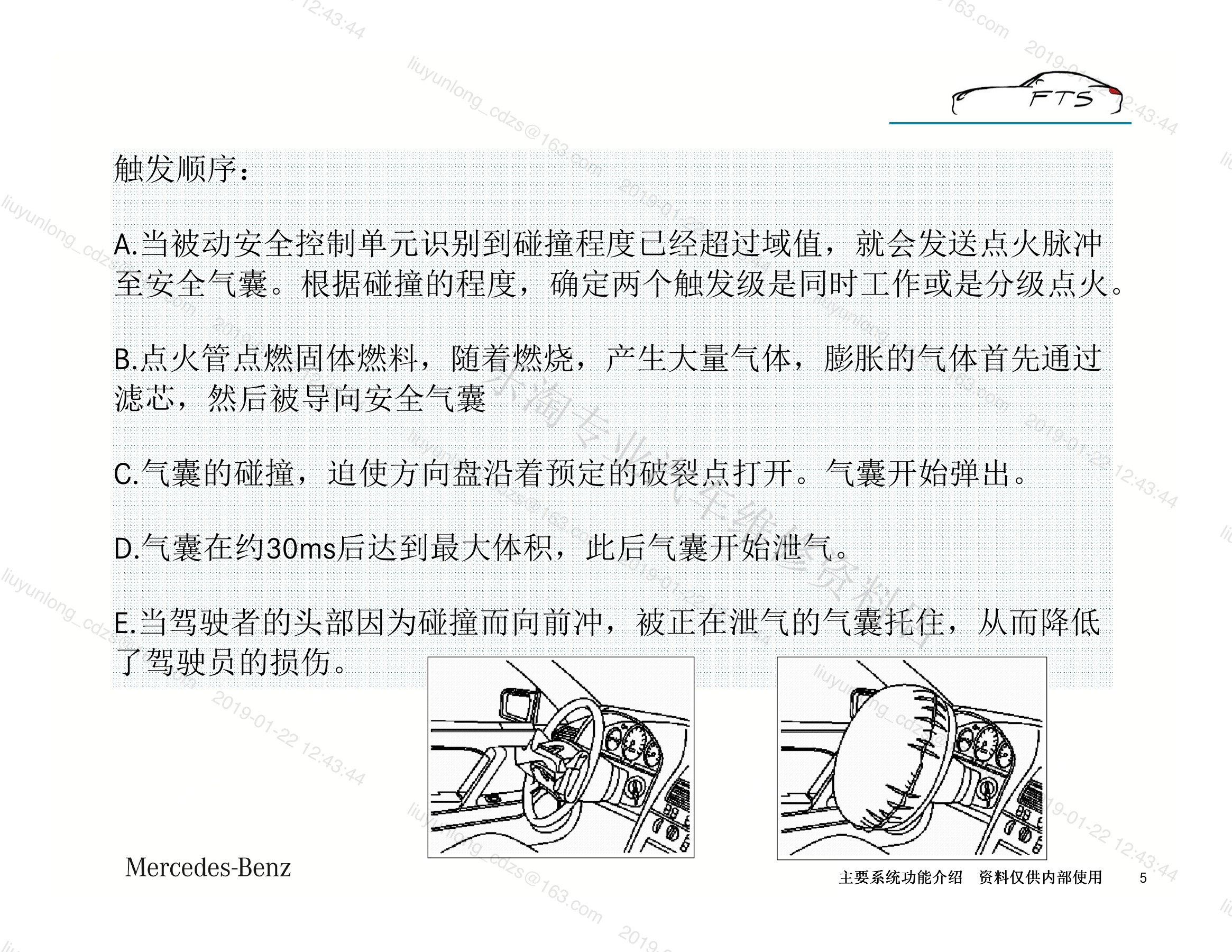

气囊触发后在极短时间内充气并通过泄气过程吸收乘员动能。气囊只是安全带的补充，坐姿、系带状态、座椅位置和儿童约束系统仍直接影响保护效果。

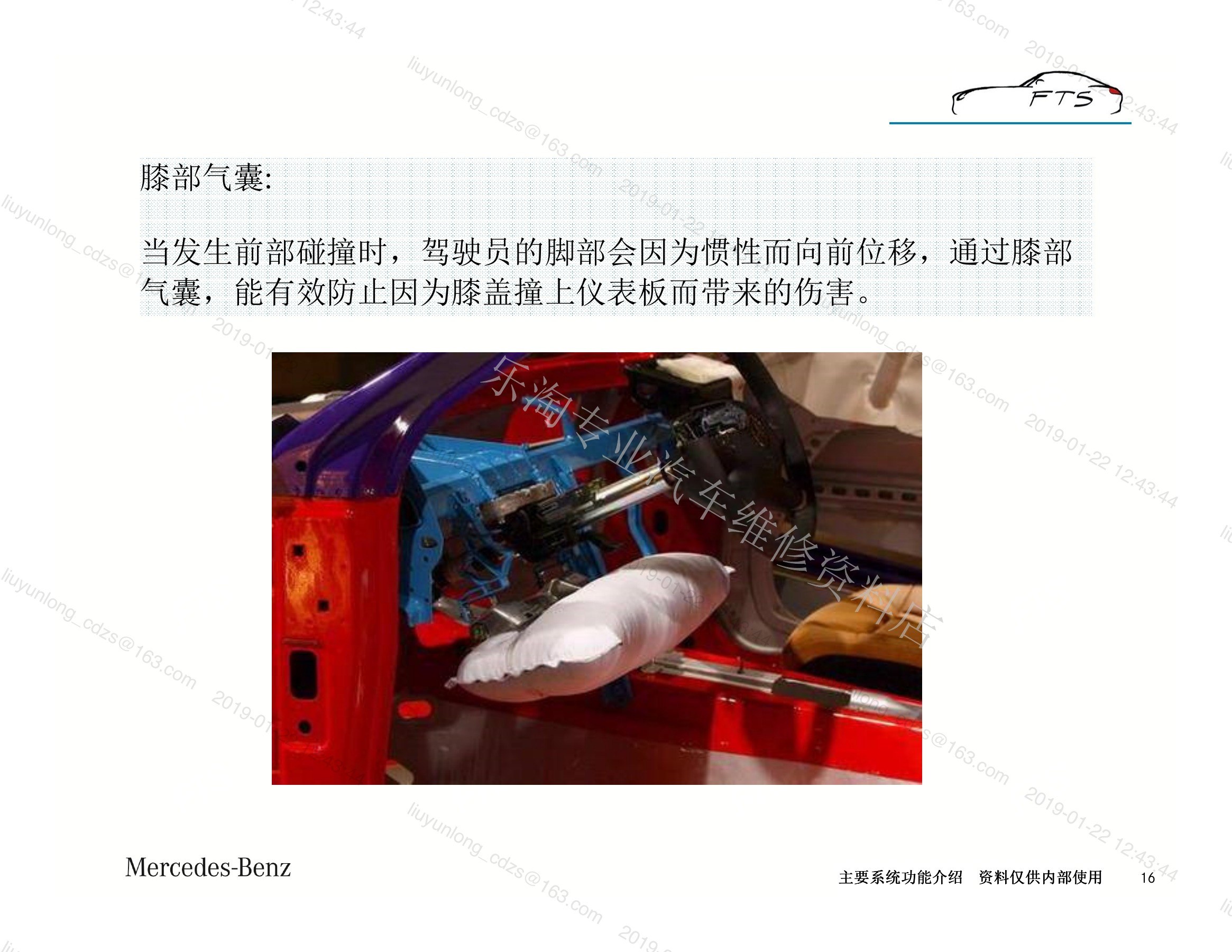

二、侧气囊、车窗气囊、膝部气囊与翻滚保护

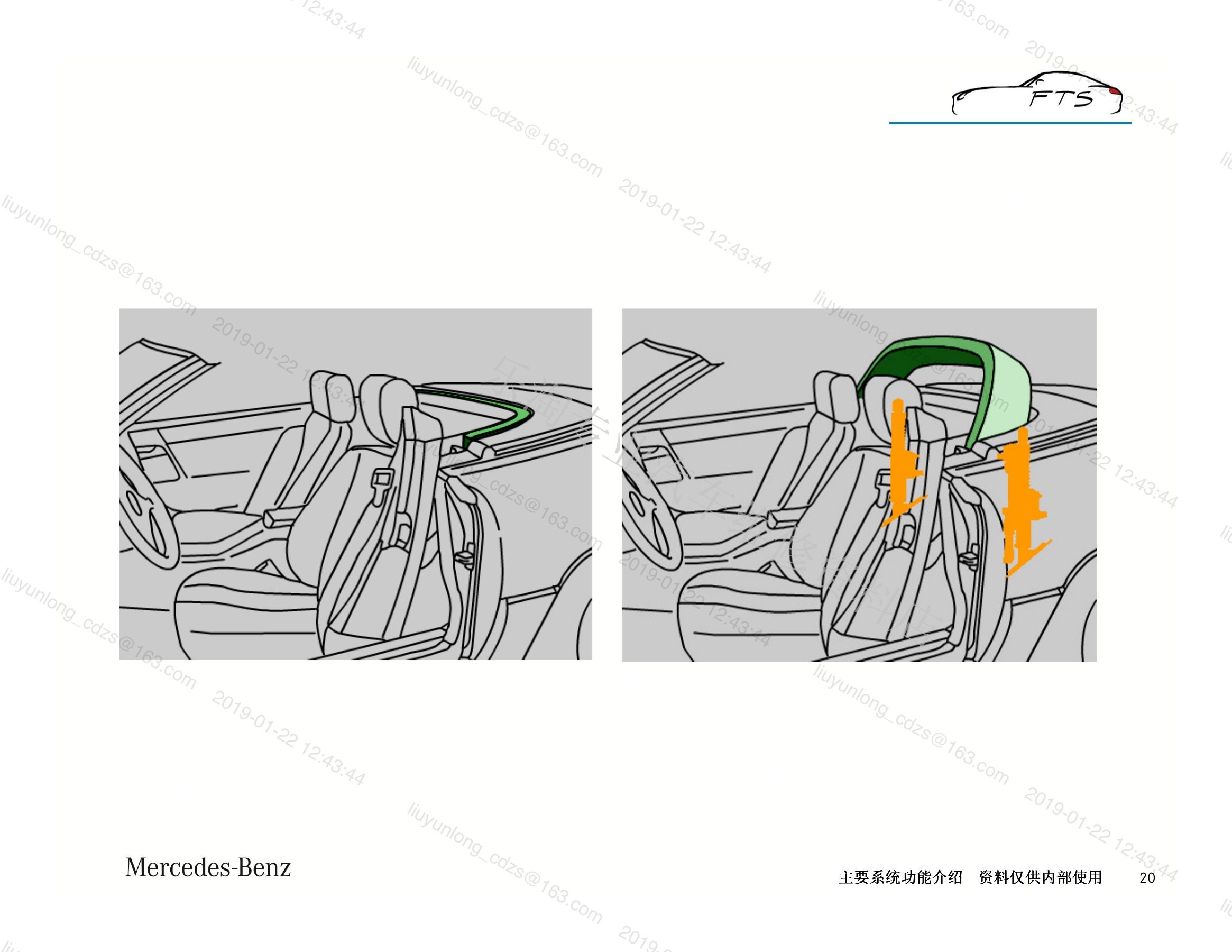

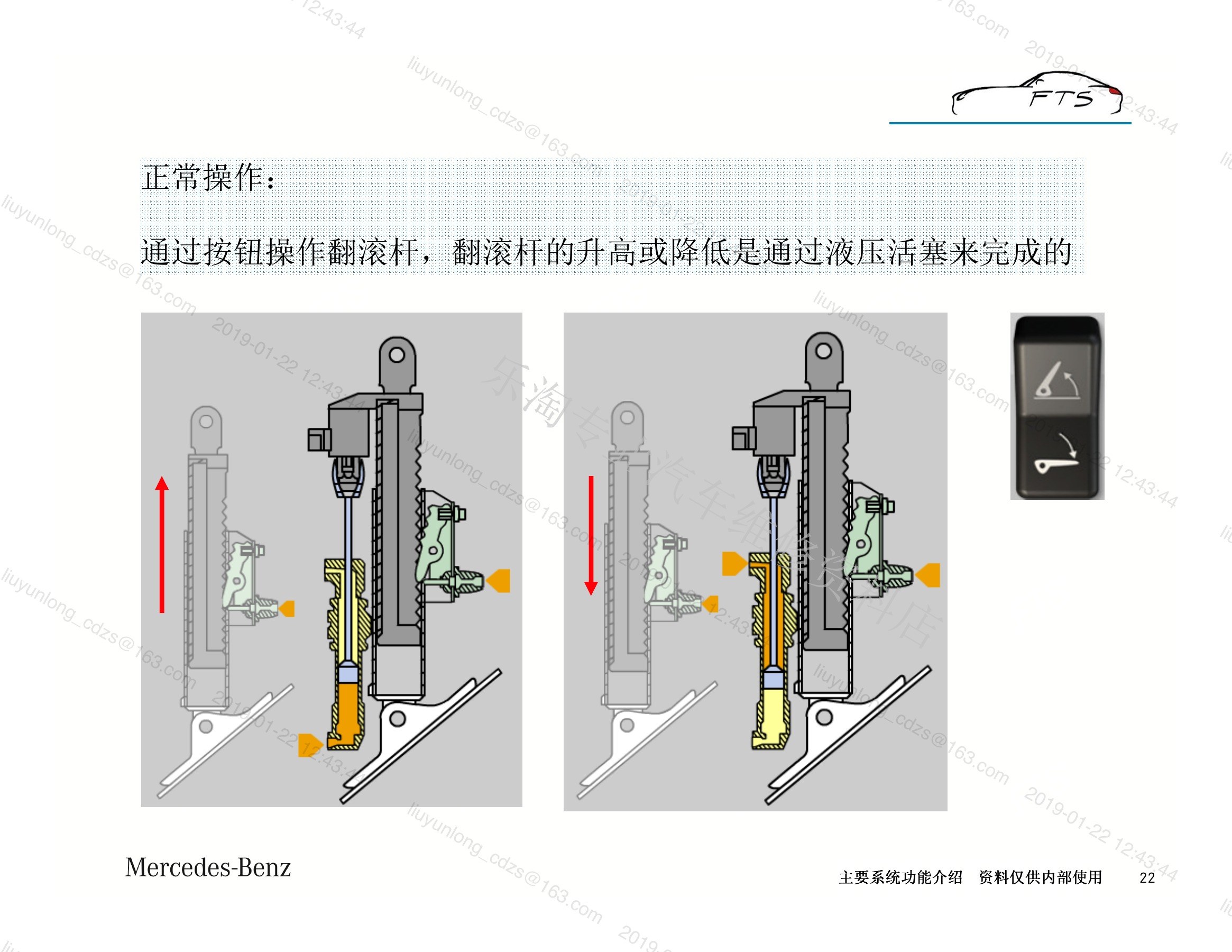

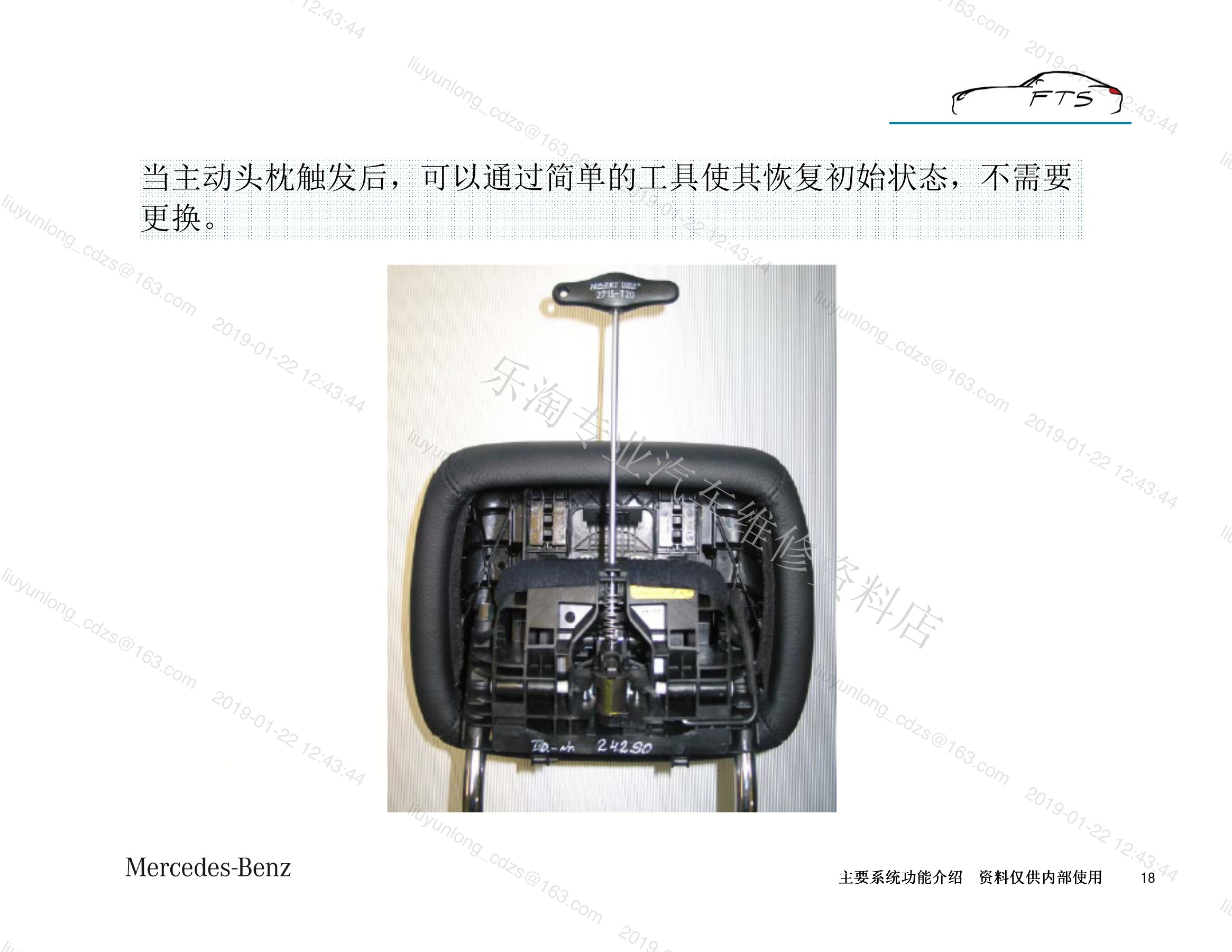

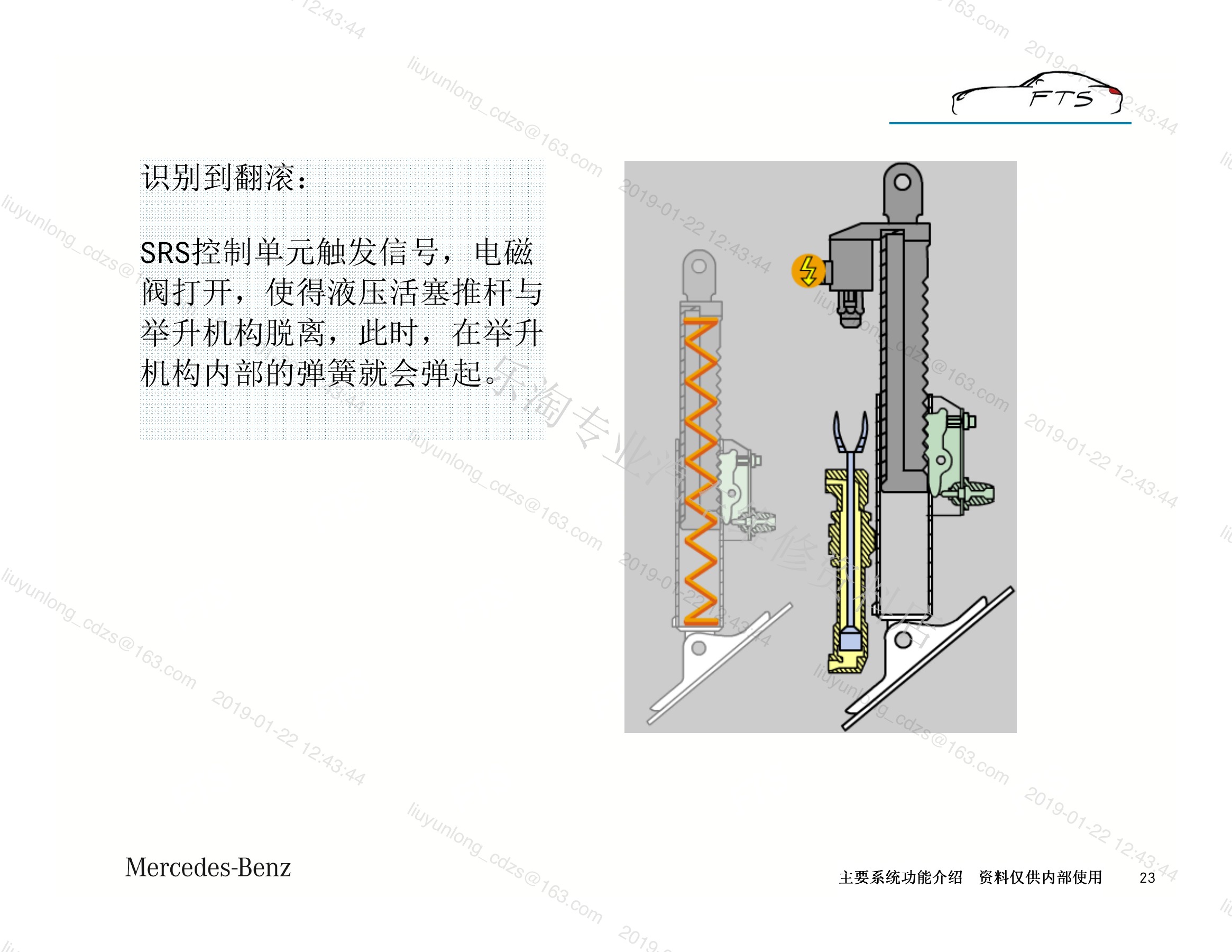

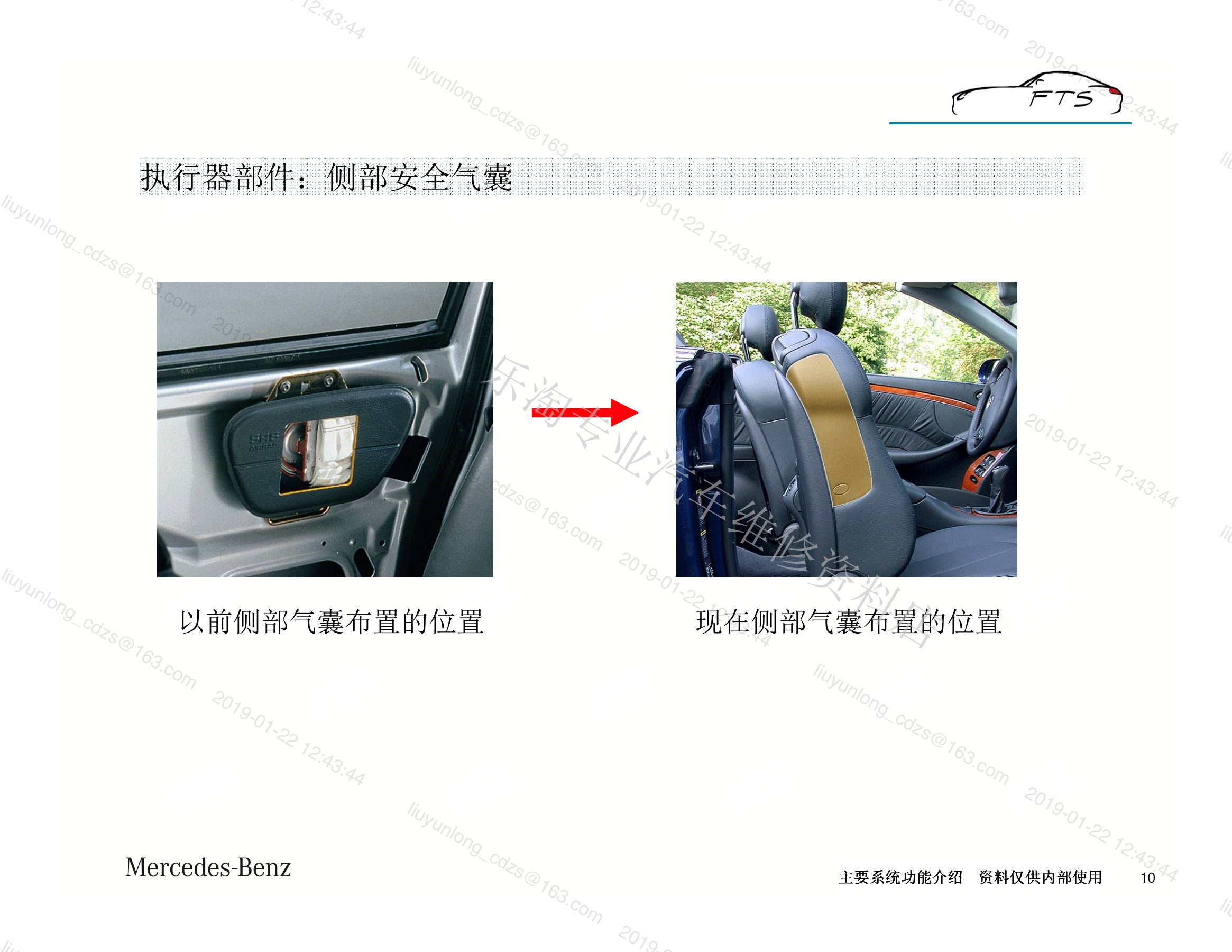

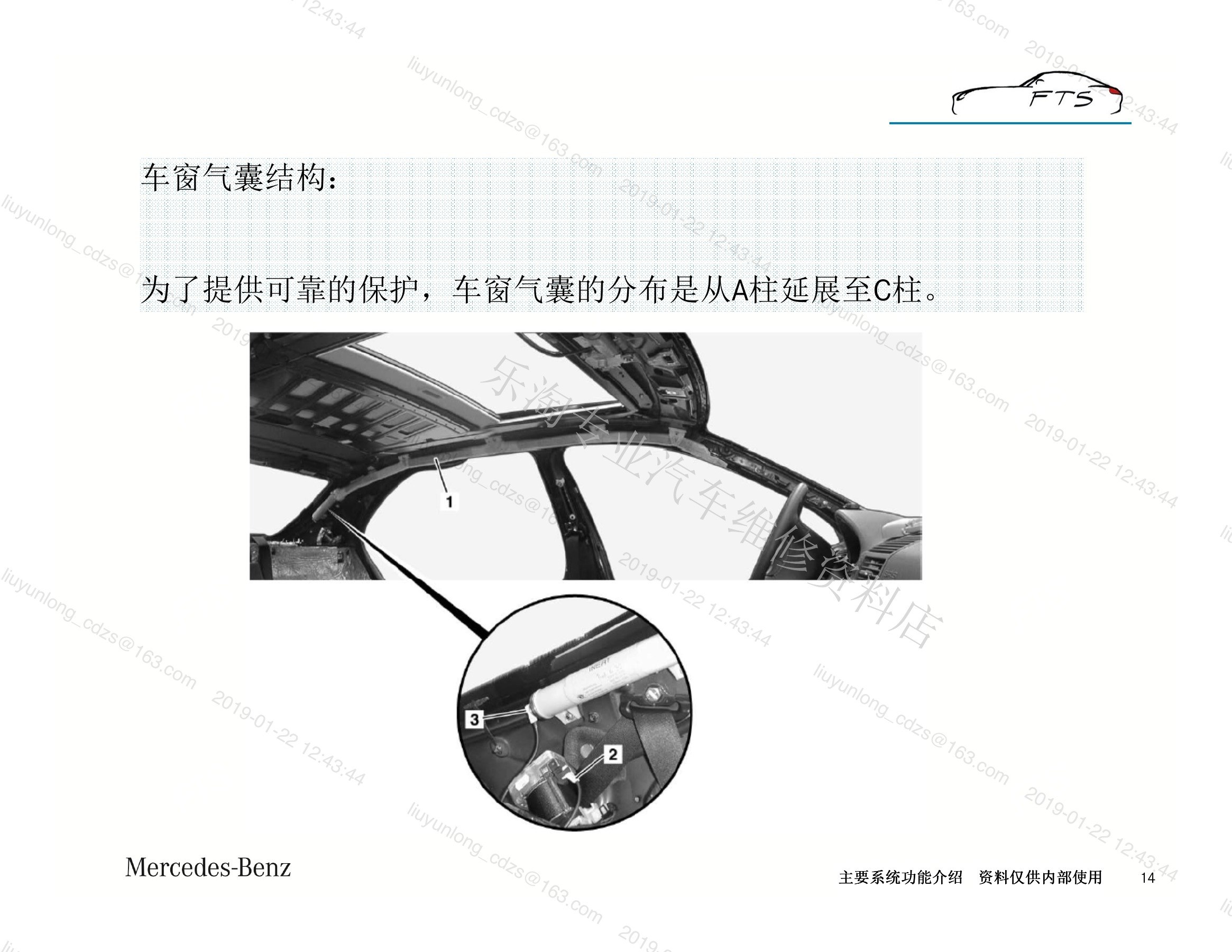

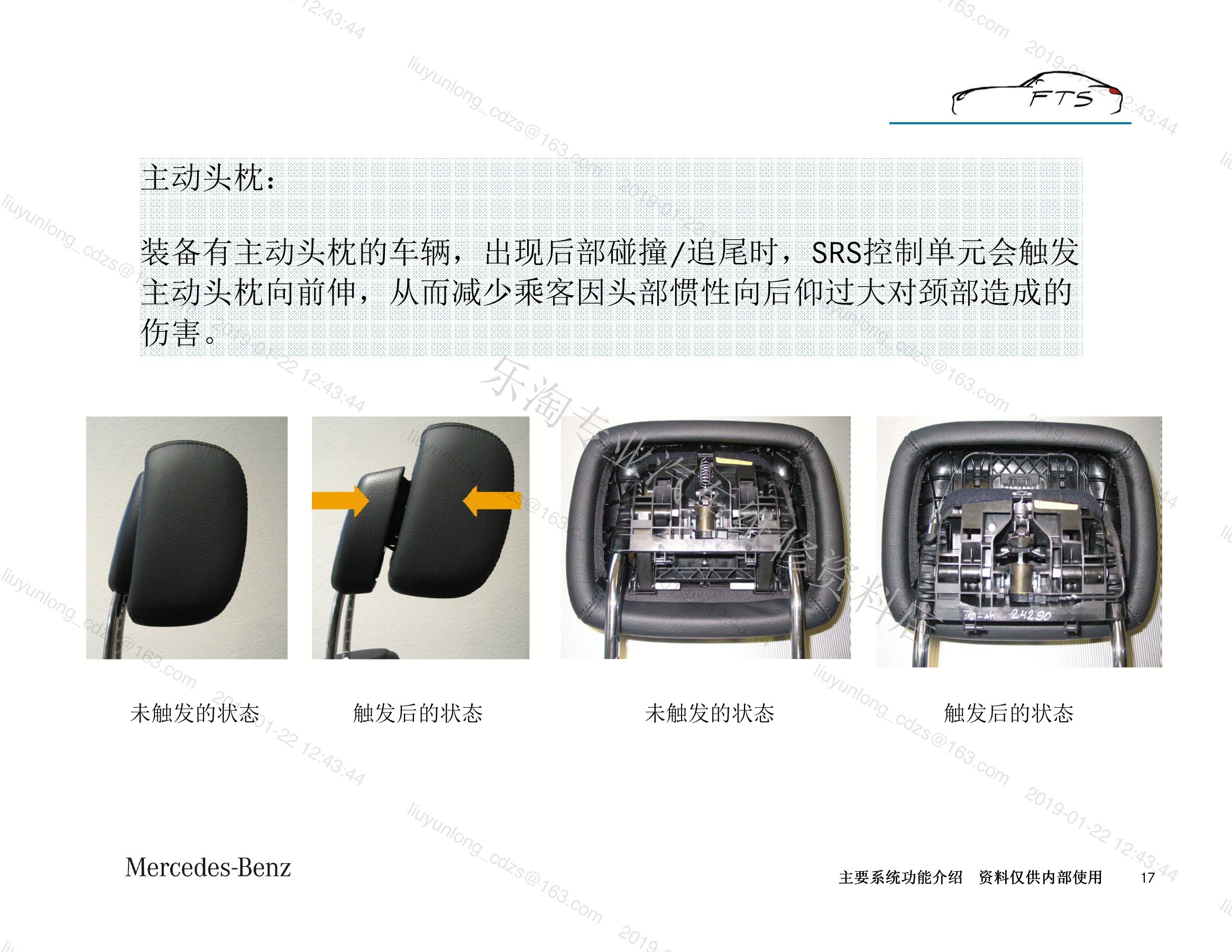

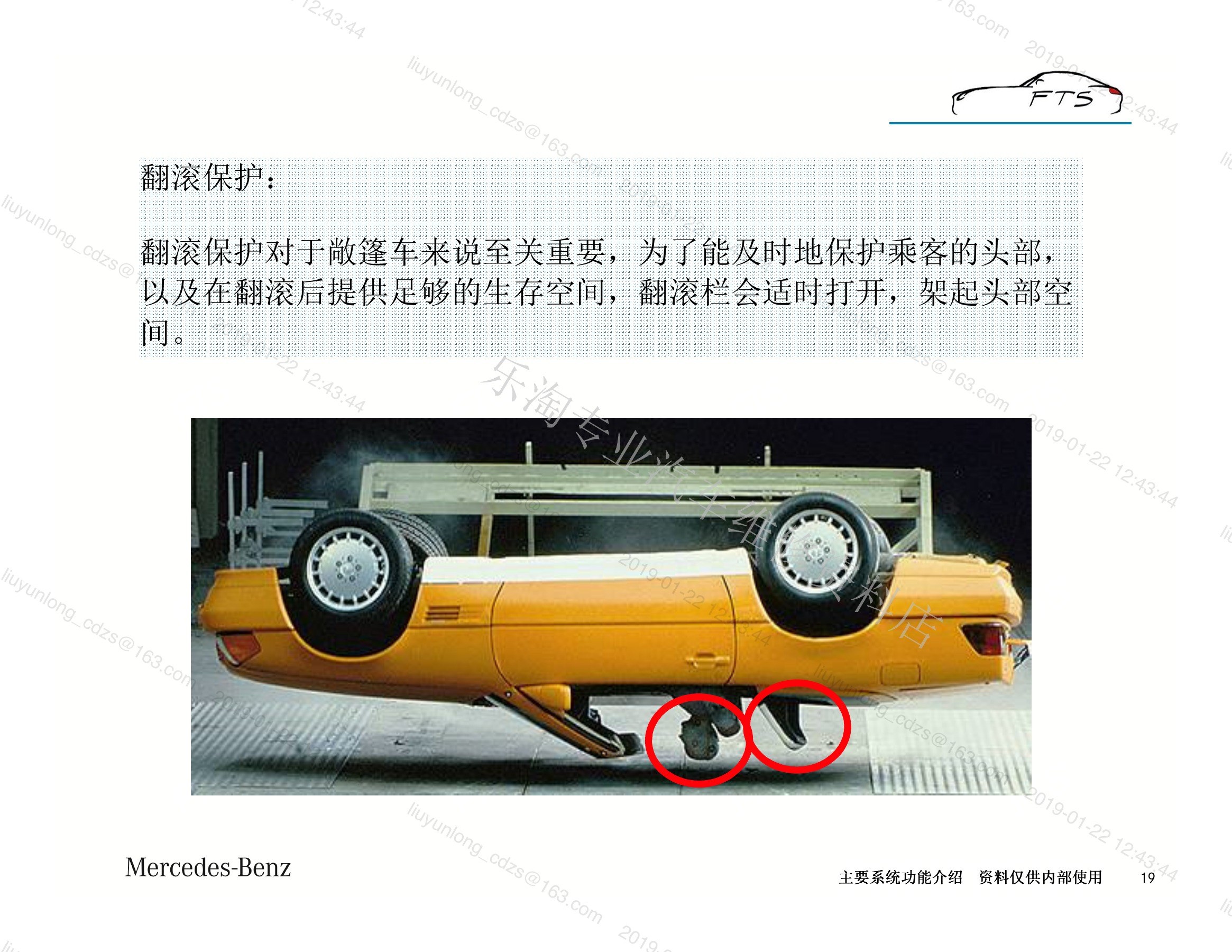

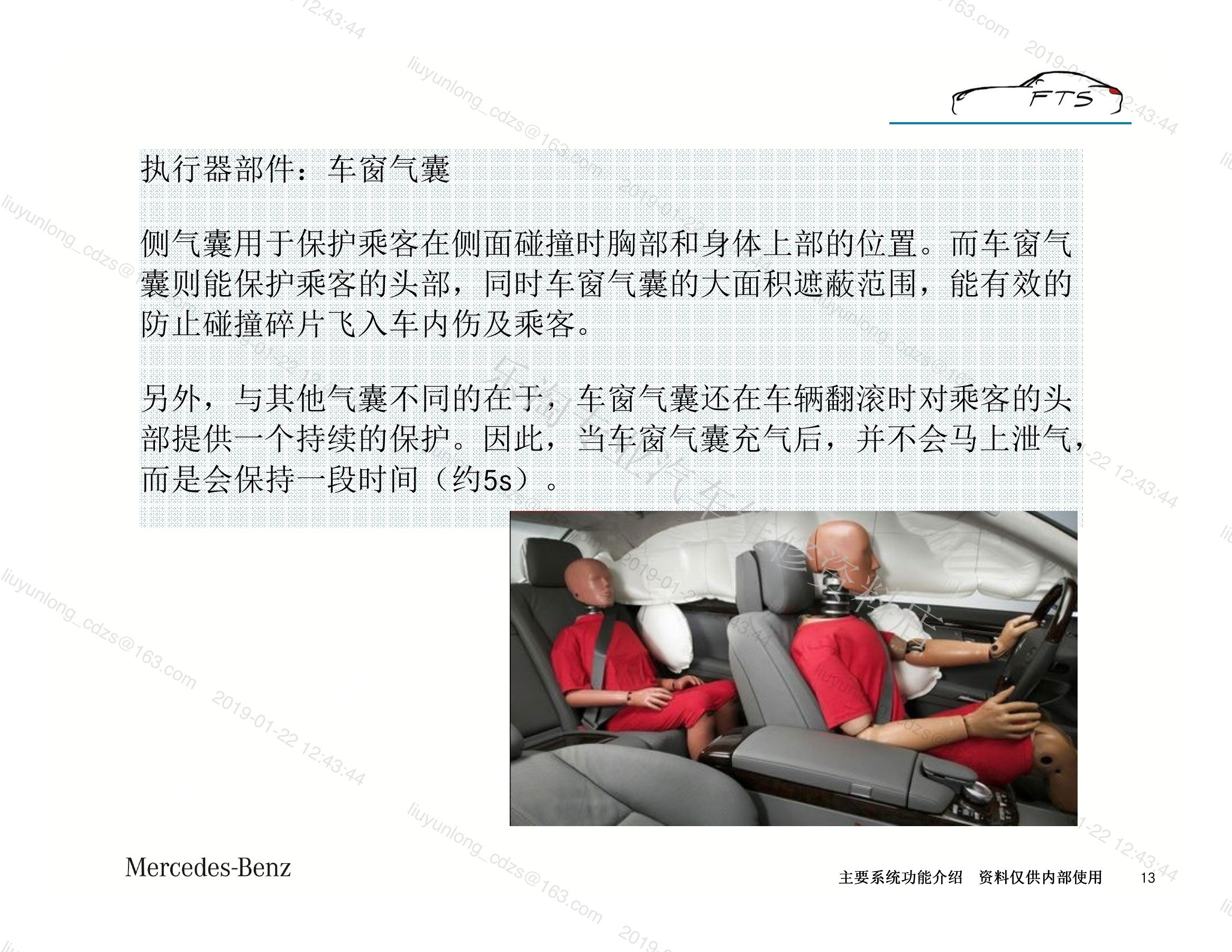

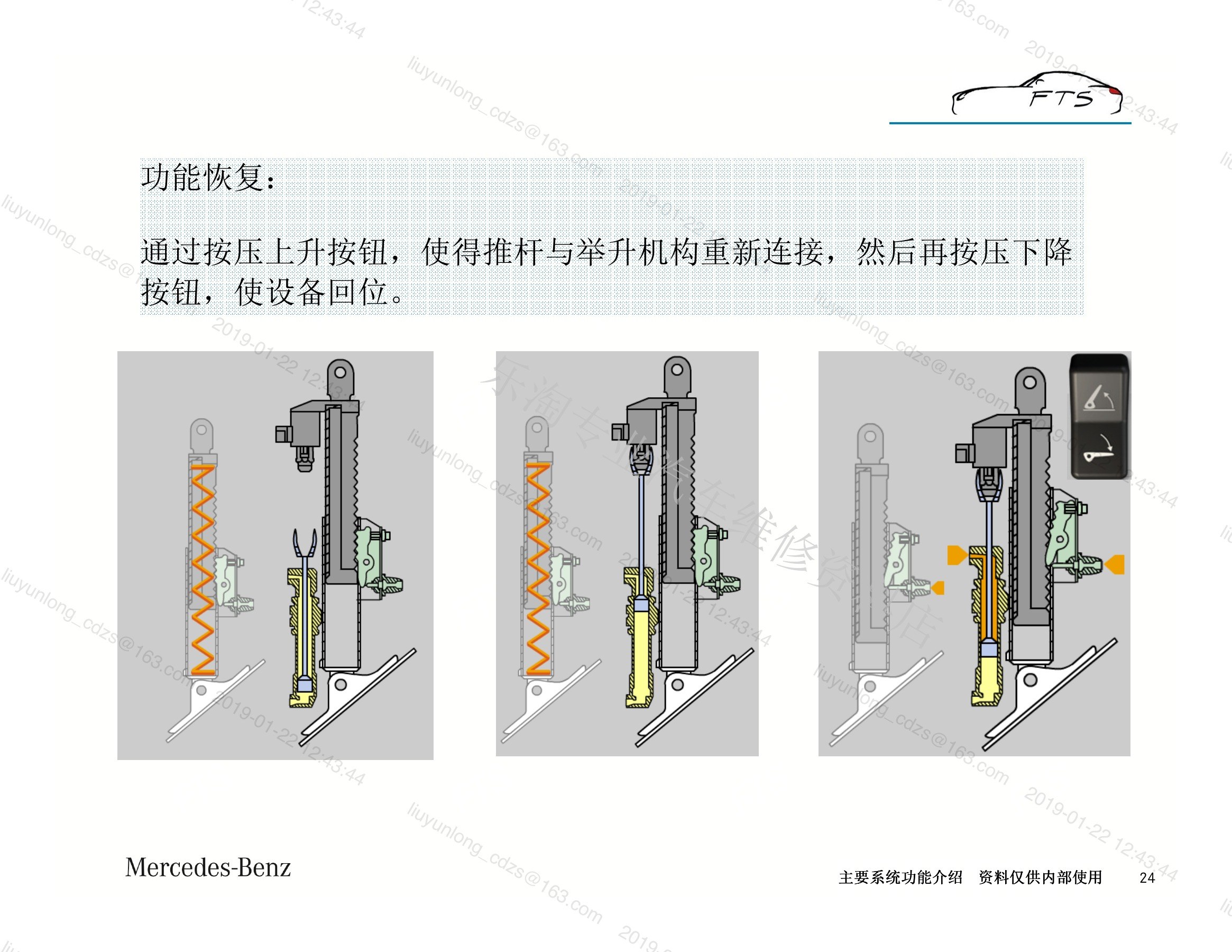

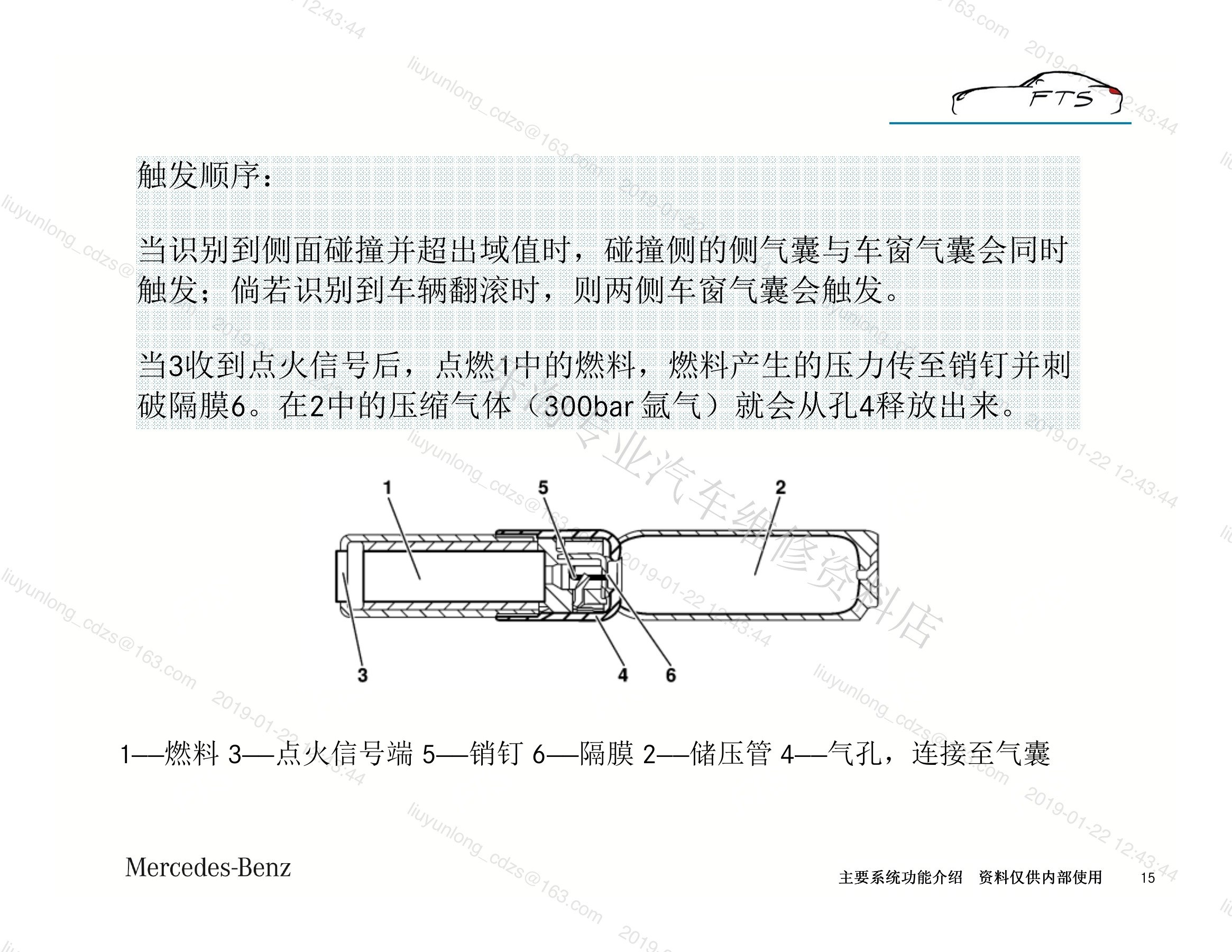

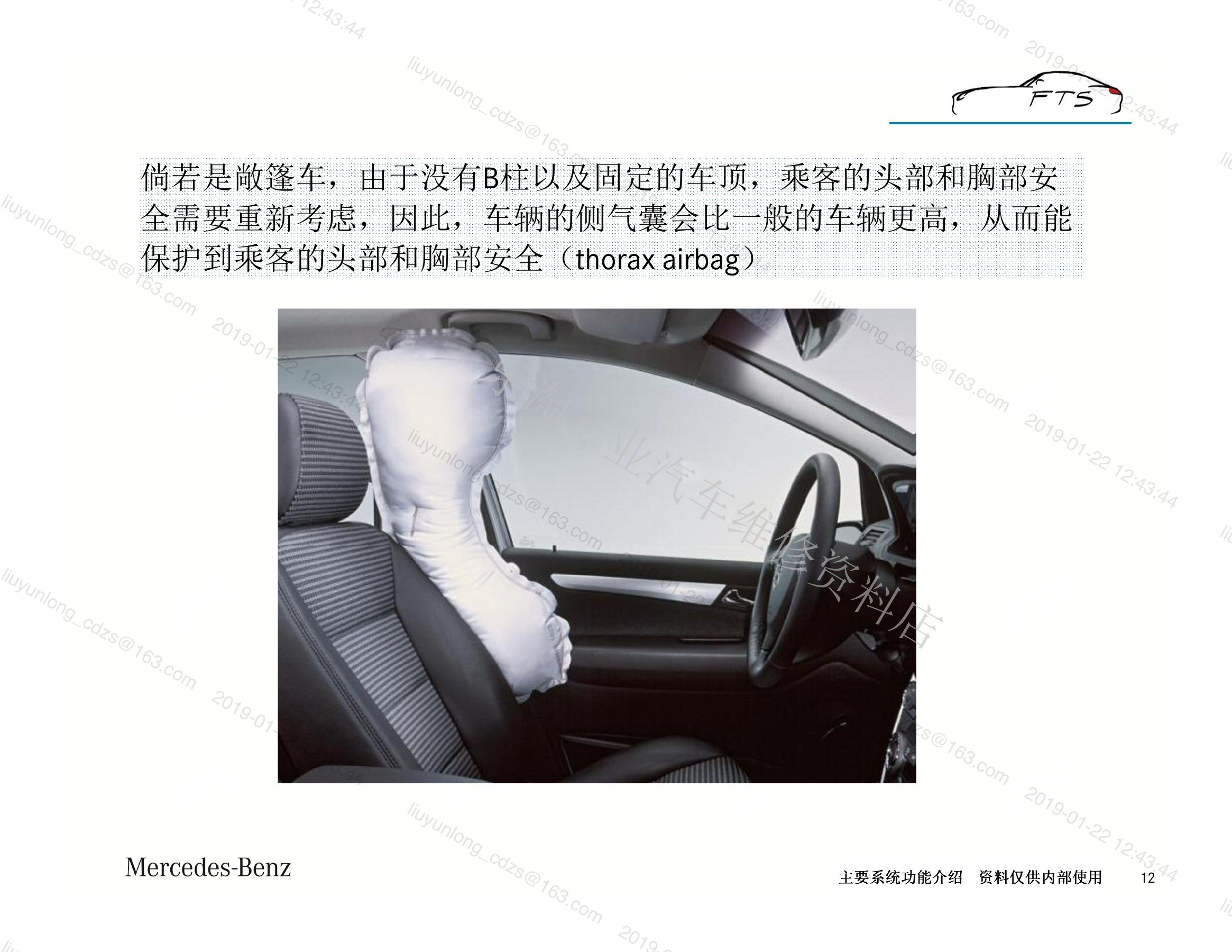

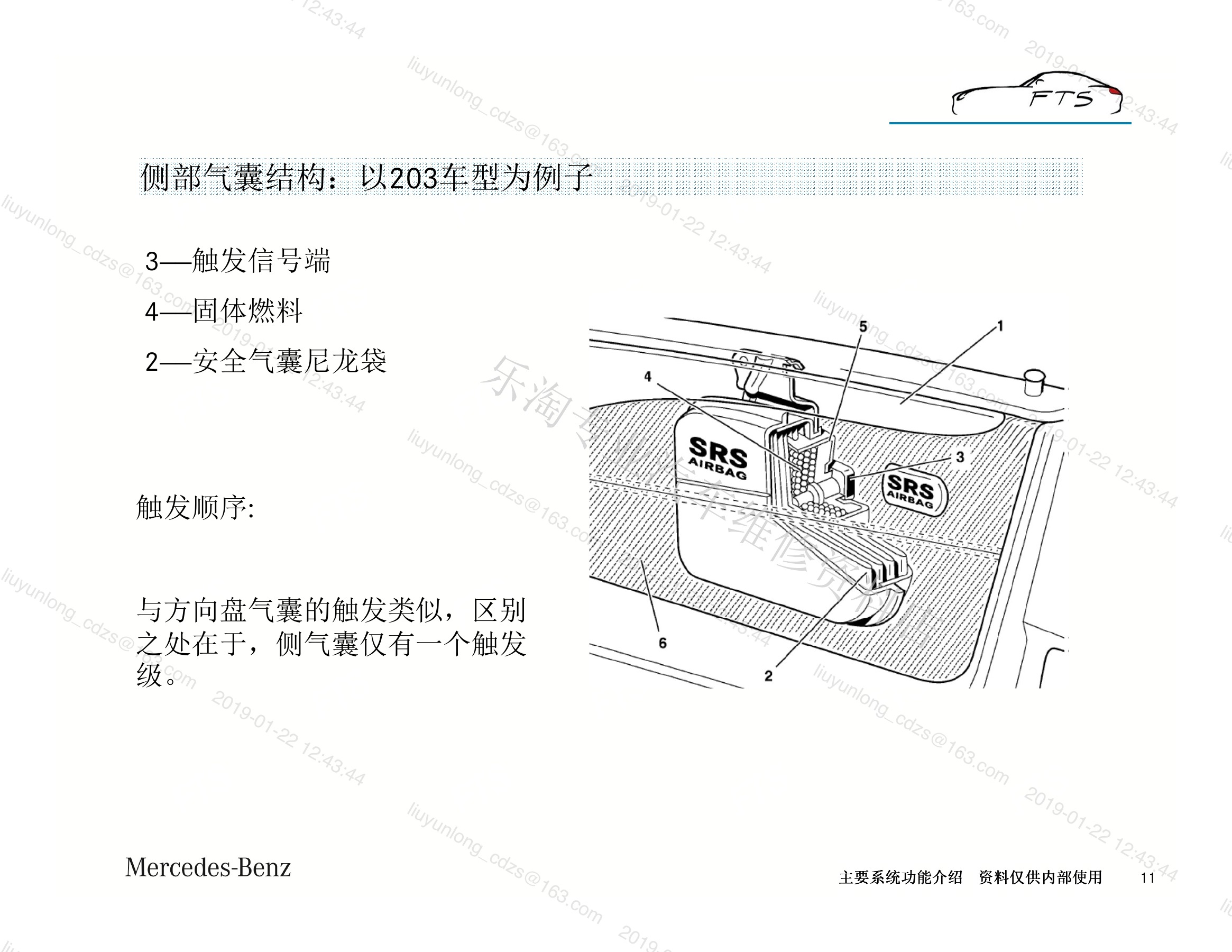

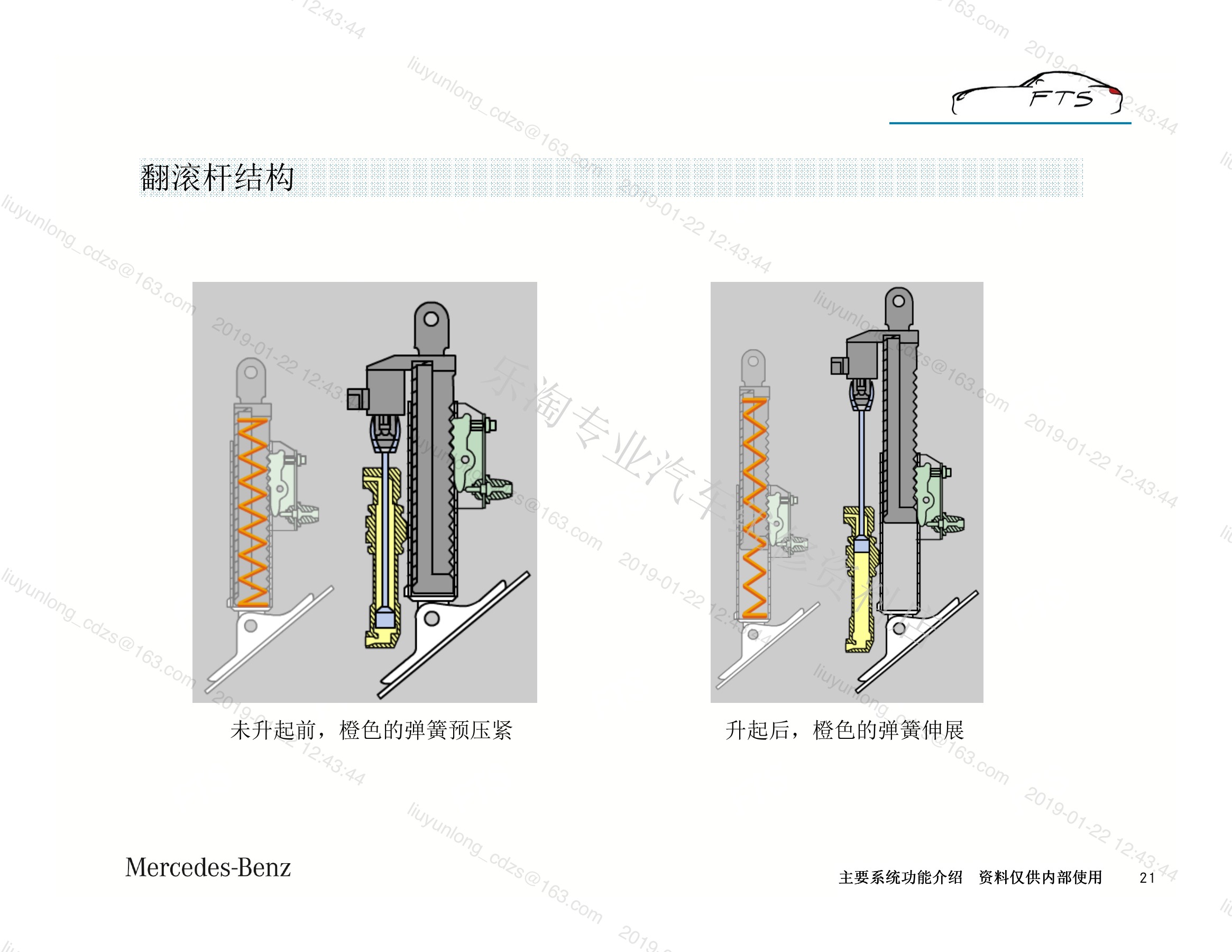

侧气囊主要保护胸部和上身，车窗气囊覆盖头部区域，并可能在翻滚中维持一段时间的支撑。敞篷车还涉及更高覆盖范围的侧气囊、主动头枕和防翻滚杆；具体配置与触发对象随车型而异。

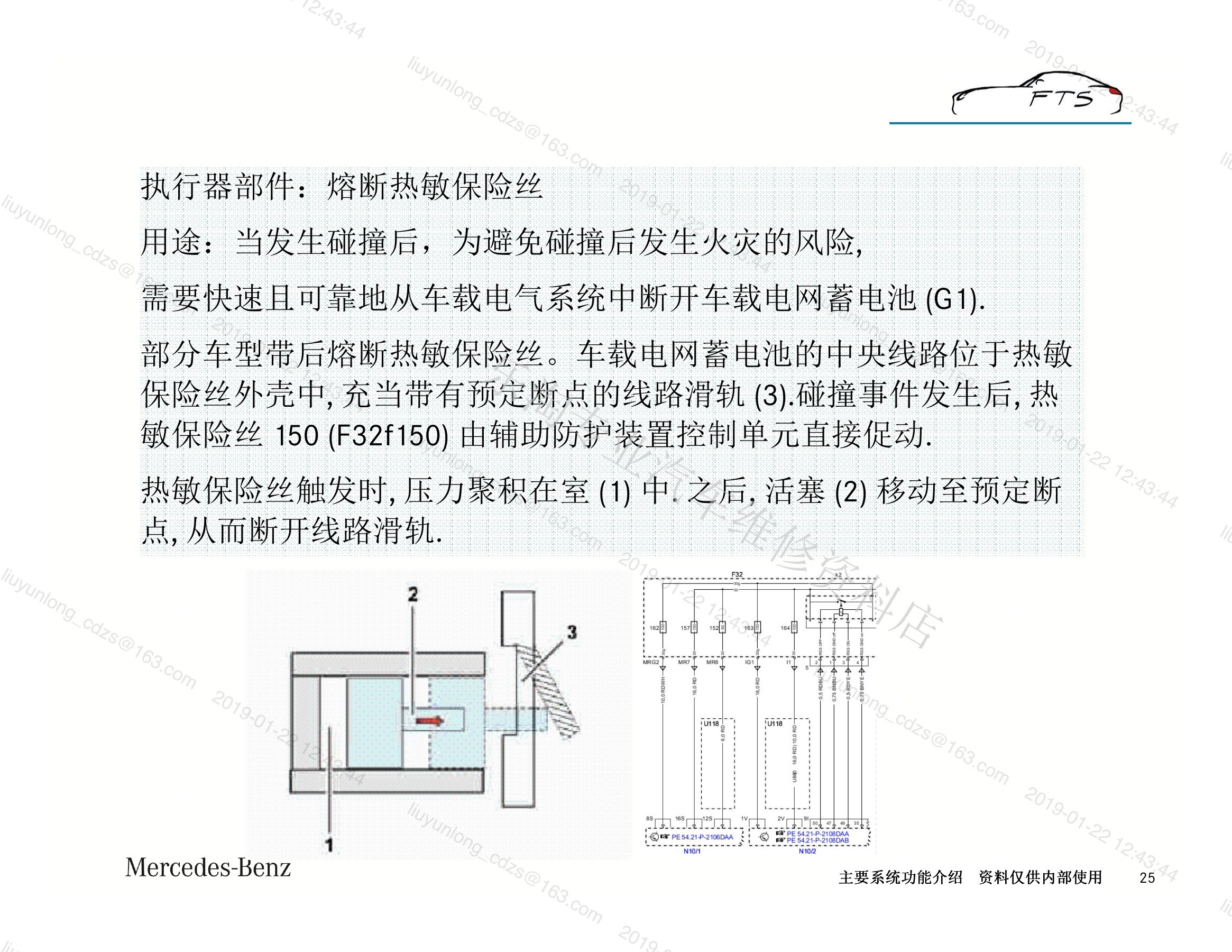

原资料还说明碰撞后断开部分蓄电池主回路的烟火式保险装置。发现事故车电气中断时，要结合触发记录、线路图和实际配置判断，不能把烟火式断电误诊成普通保险丝故障。

三、安全带机械锁止、张紧器与限力器

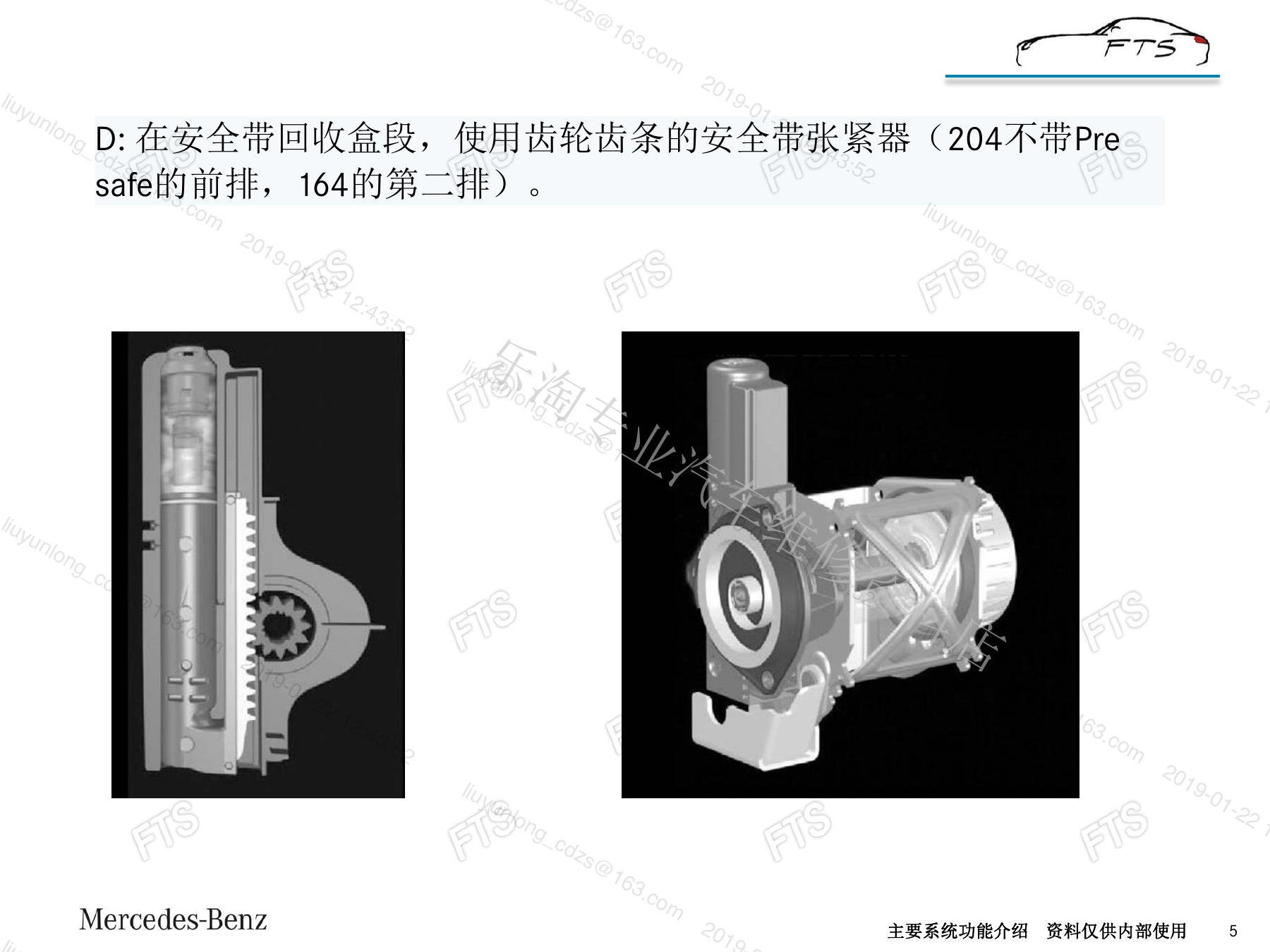

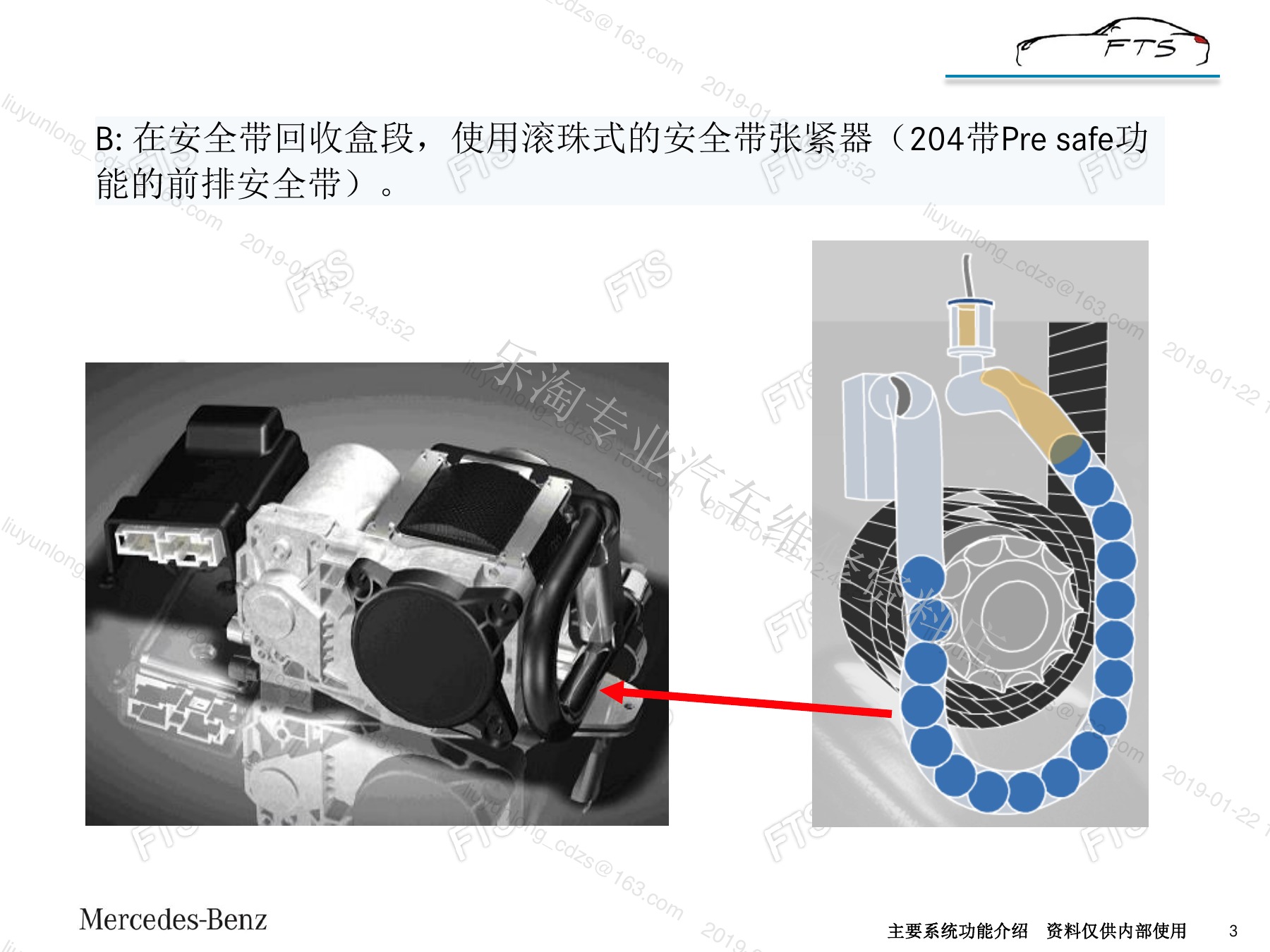

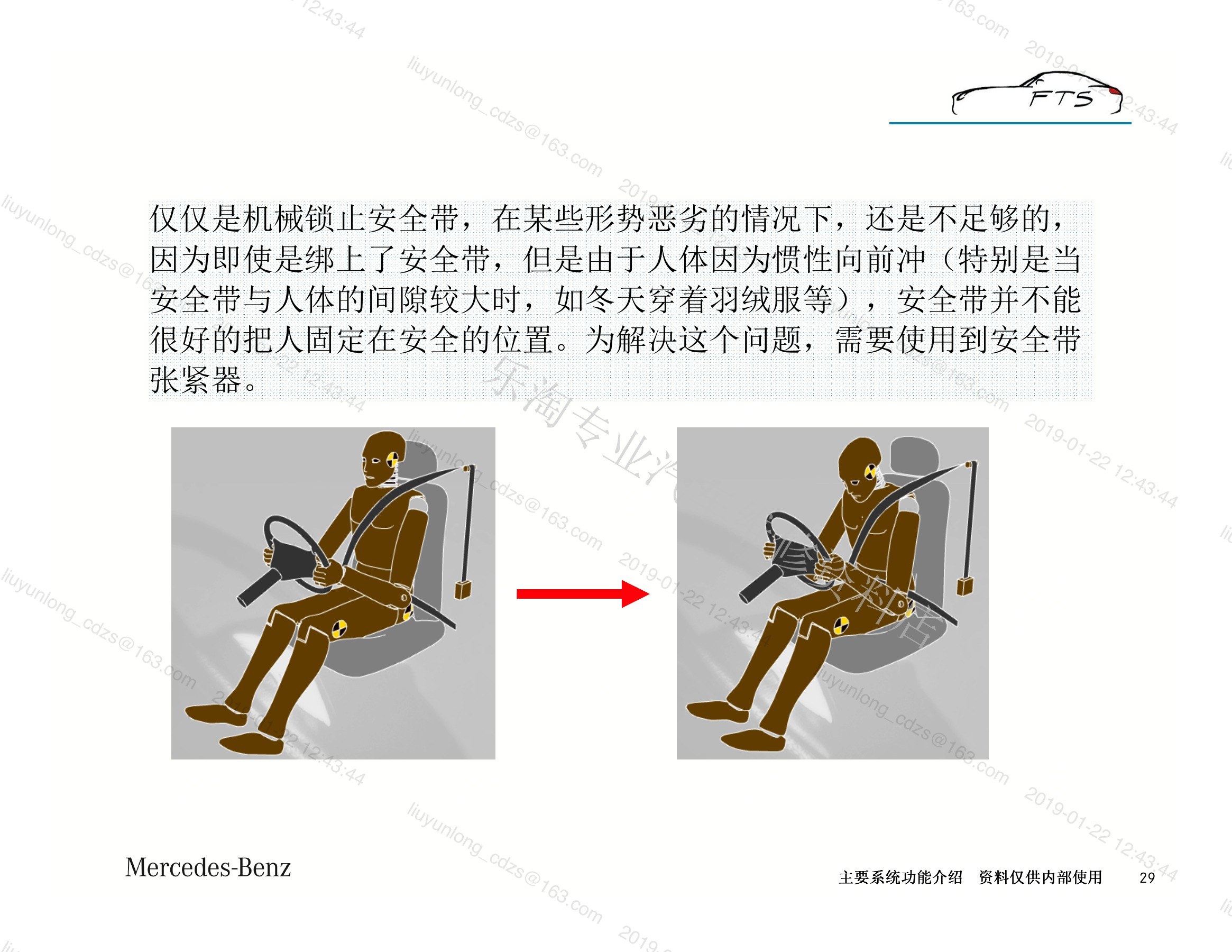

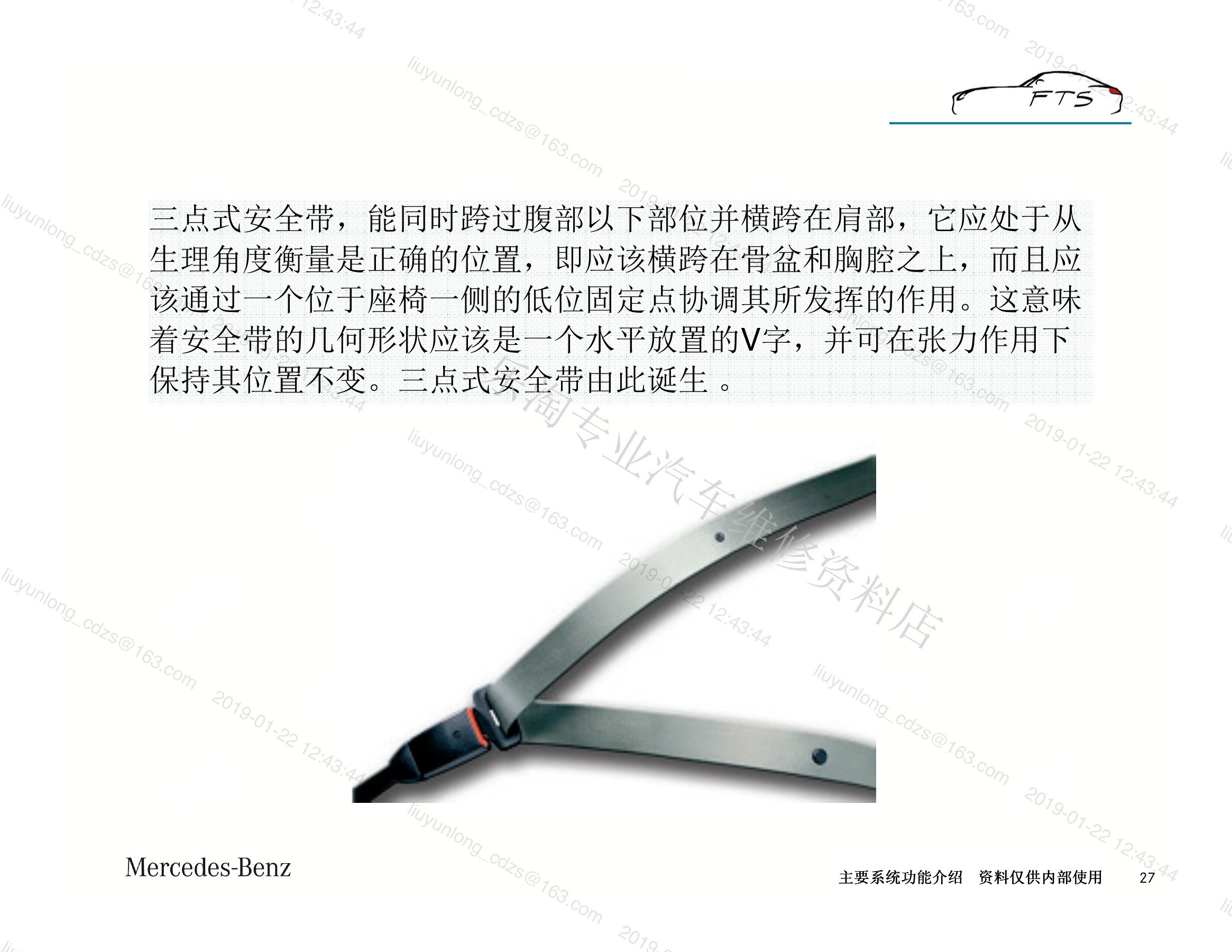

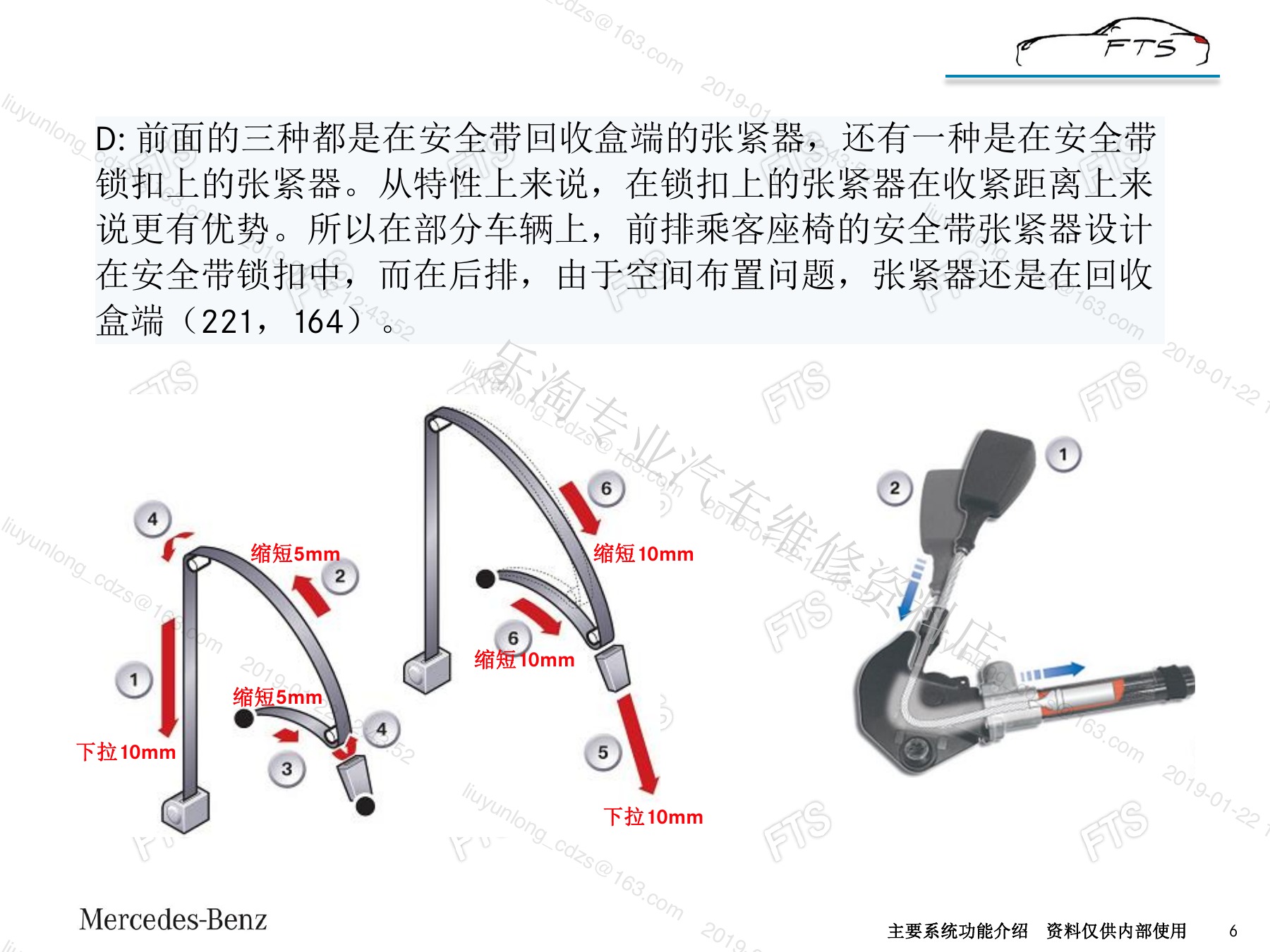

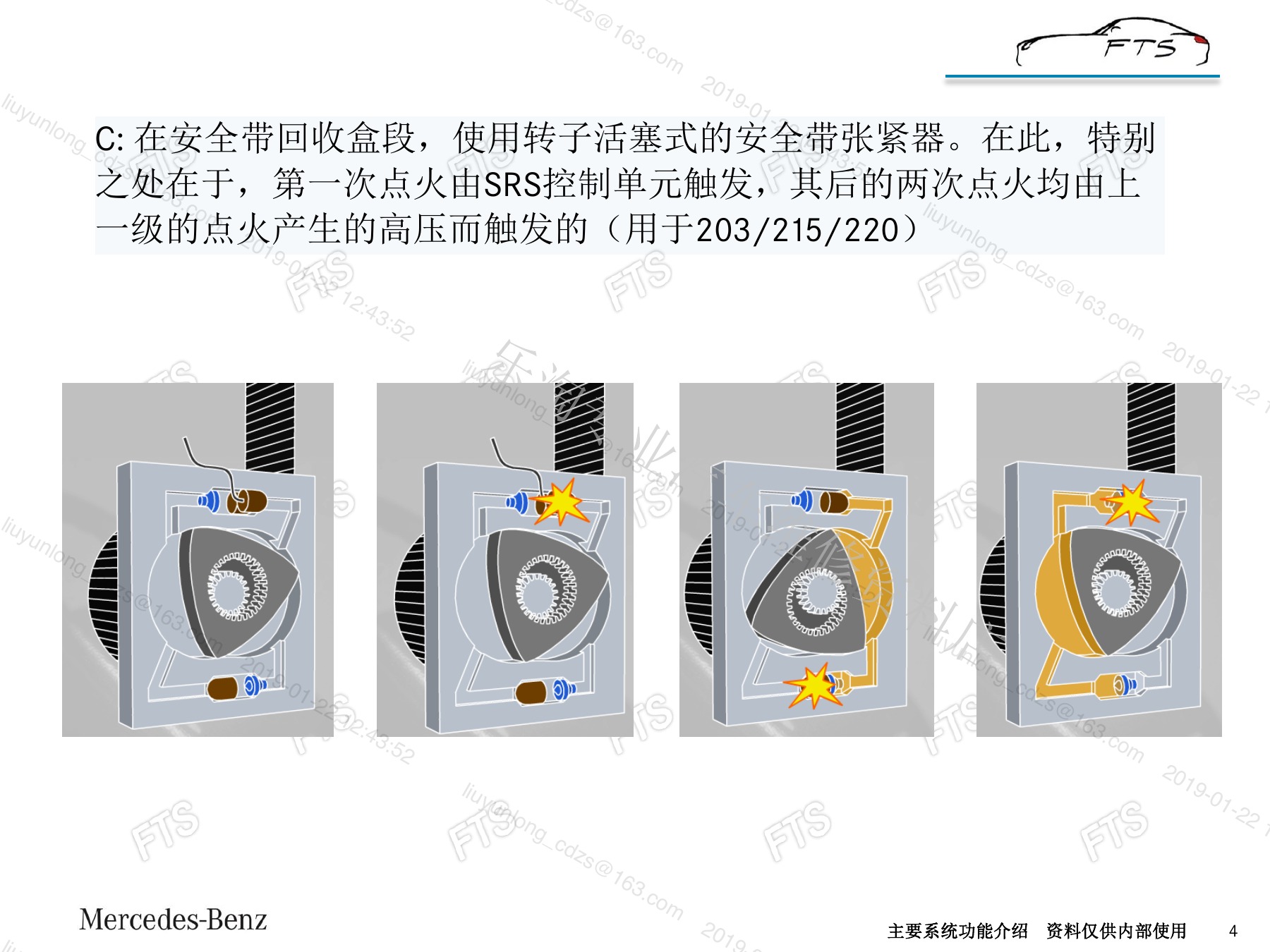

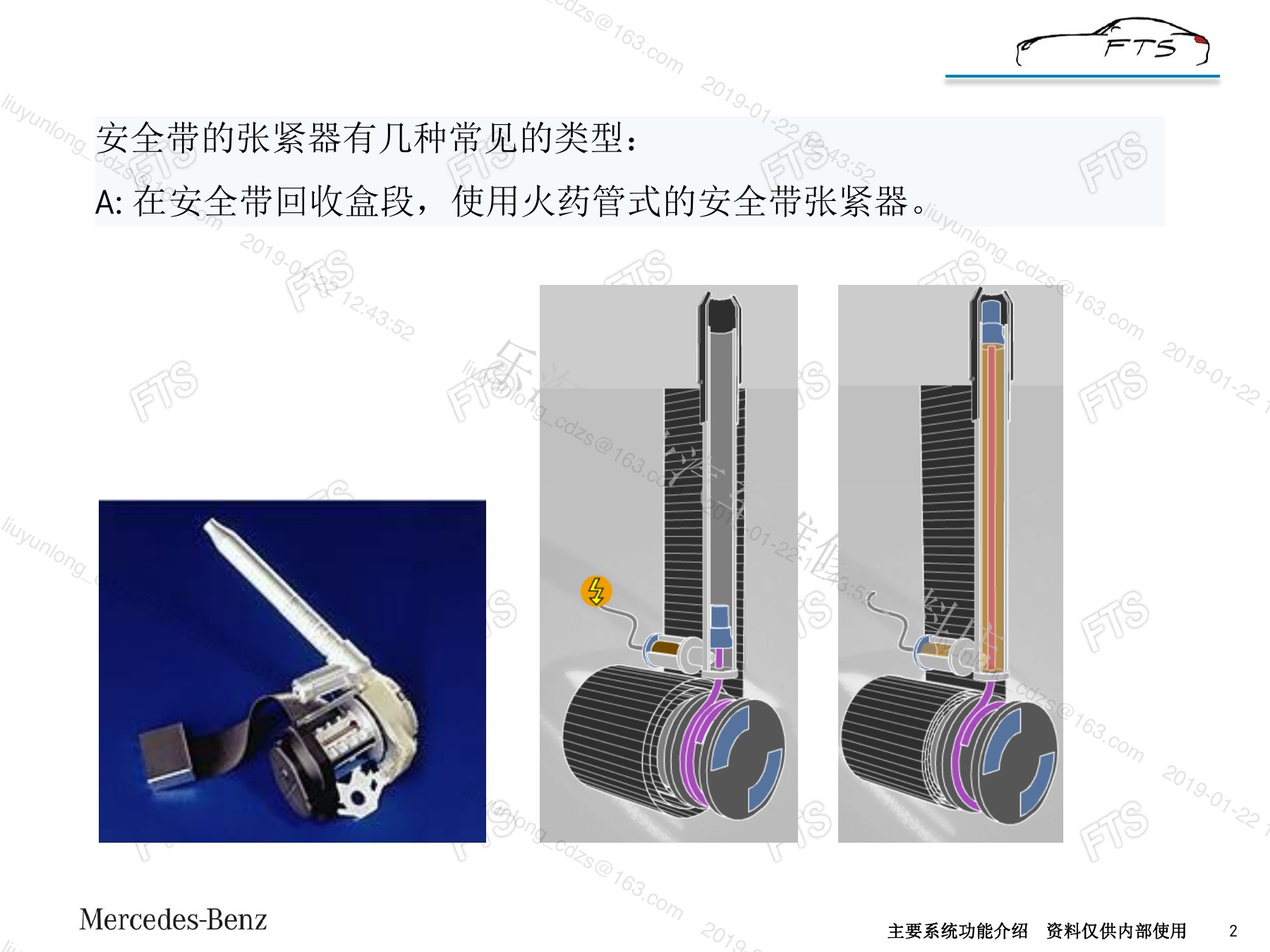

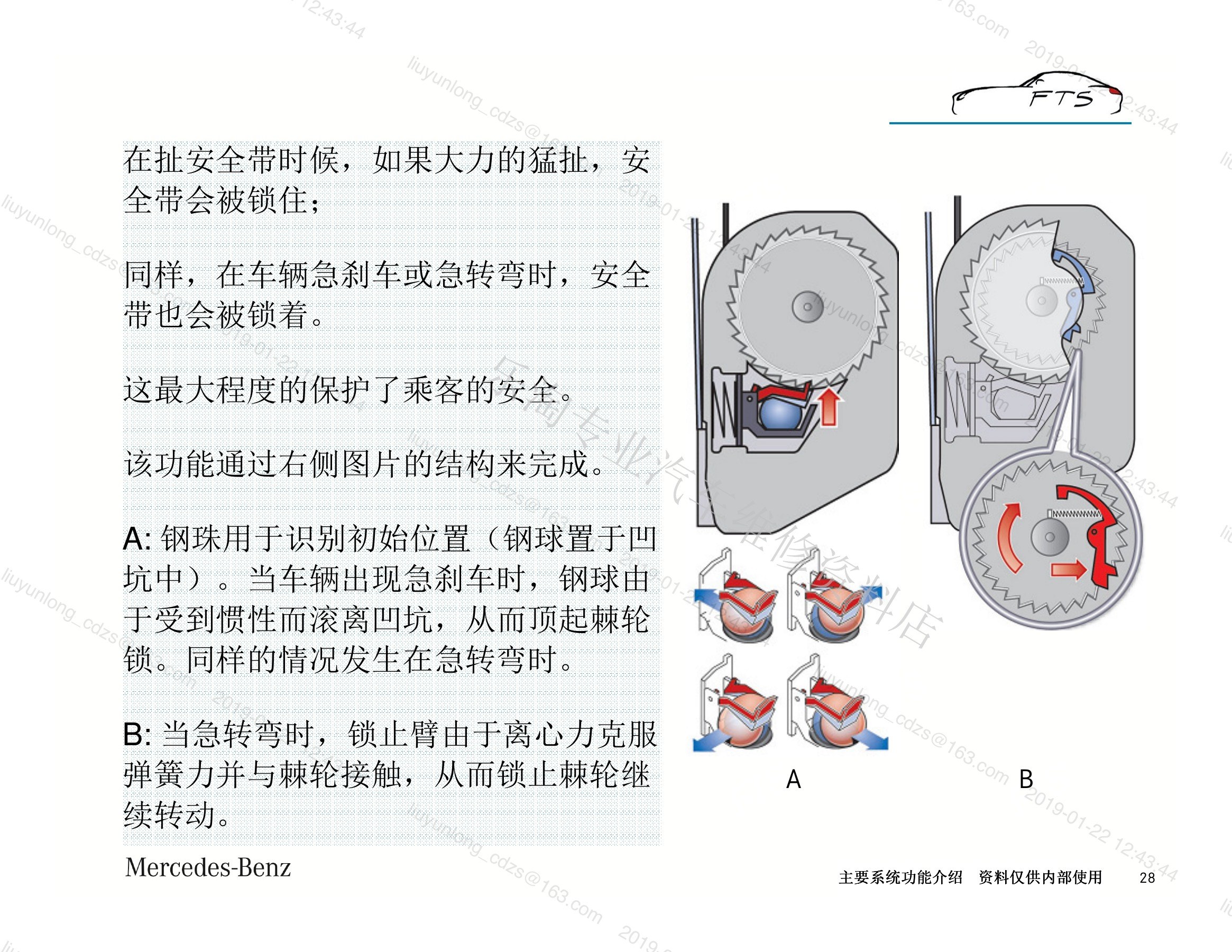

三点式安全带通过车辆减速度、带卷抽出速度等机械条件锁止；烟火式或可逆张紧装置则进一步消除乘员与织带之间的松弛。原资料展示回收盒端、锁扣端及多种机械传力结构。

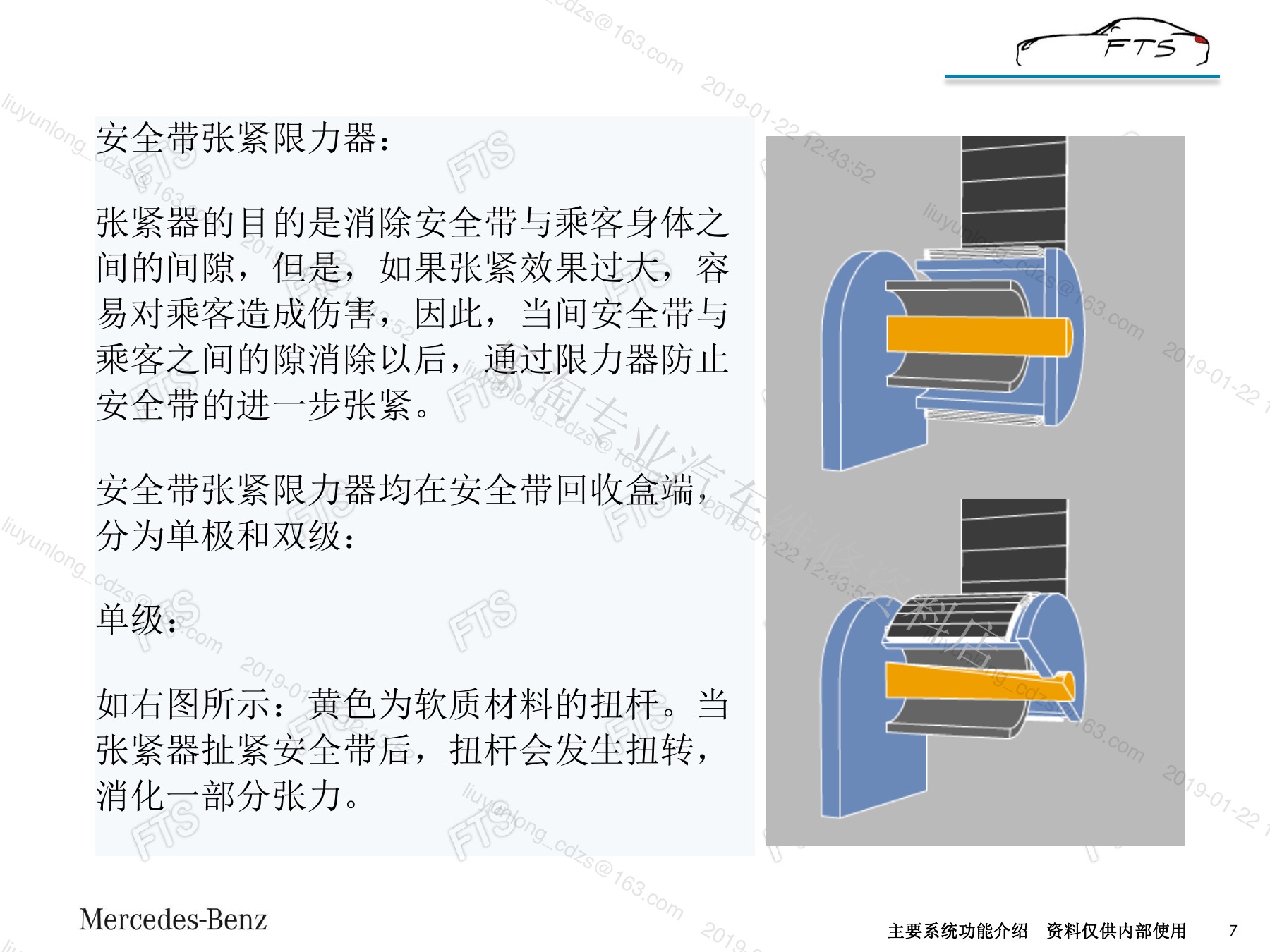

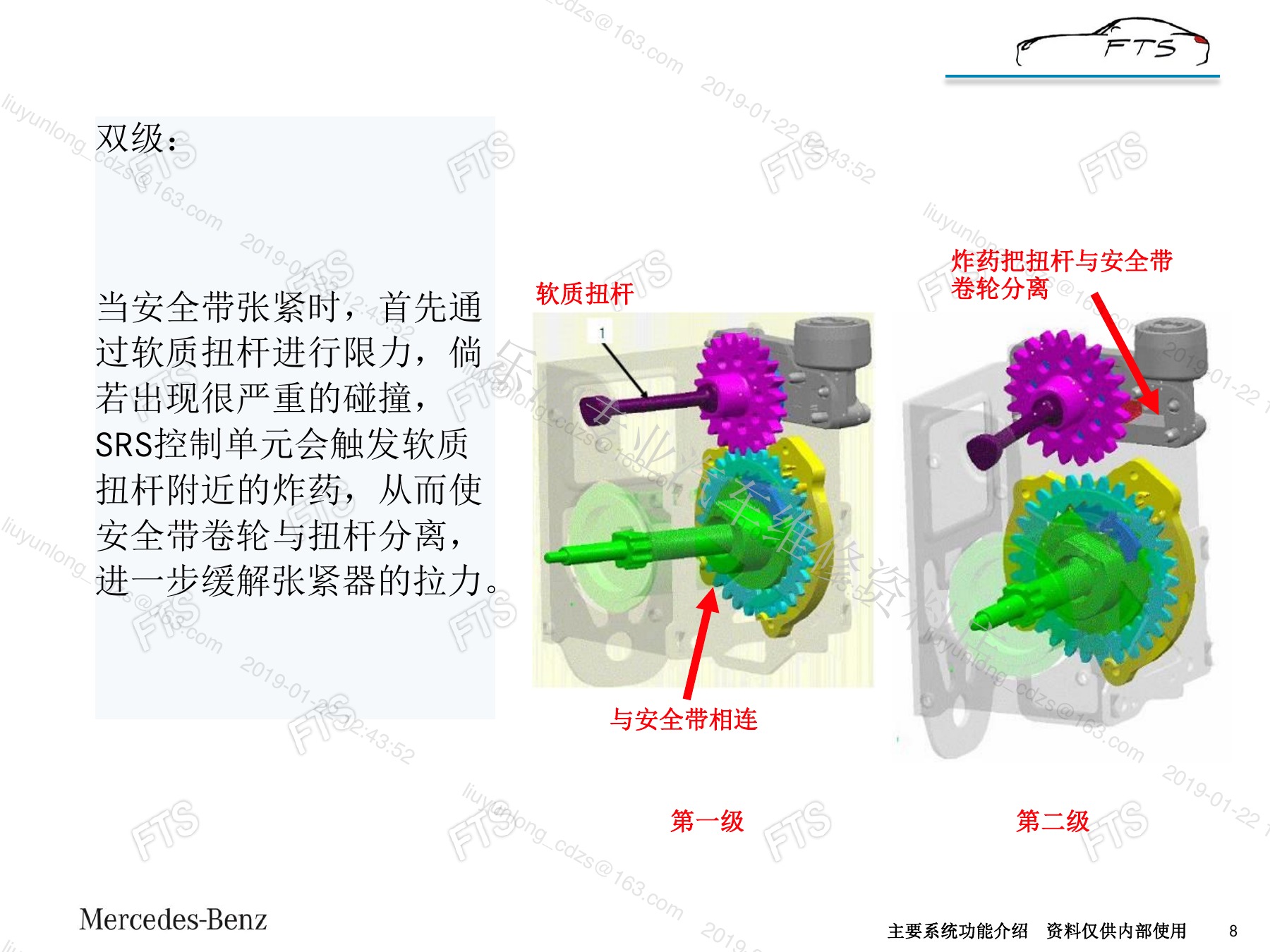

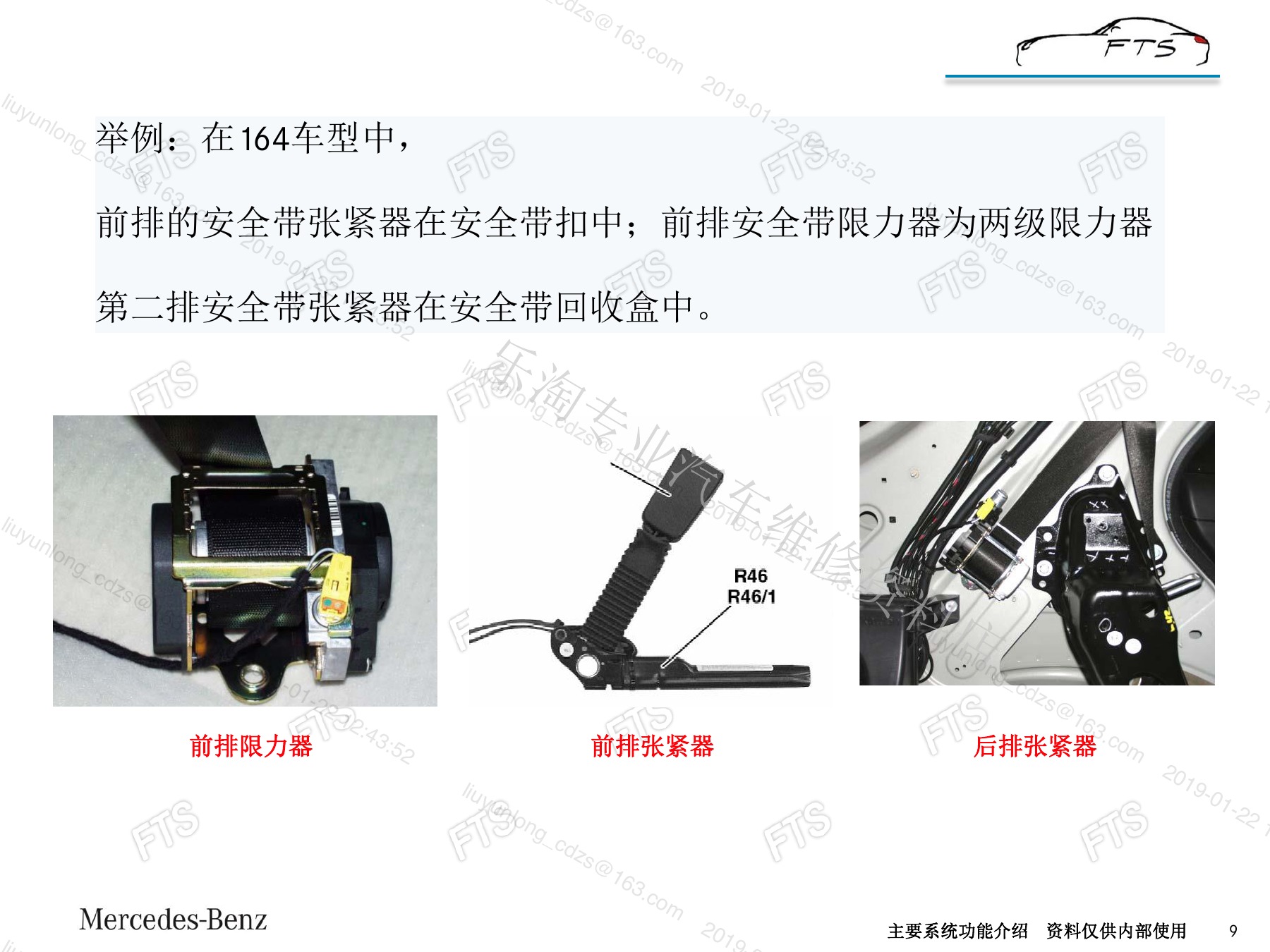

限力器在张紧后控制施加到乘员胸部的载荷，可有不同级别和结构。不同座椅位置、车型和PRE-SAFE配置使用的张紧器与限力器组合并不相同，事故维修必须按VIN核对需要更换和检查的部件。

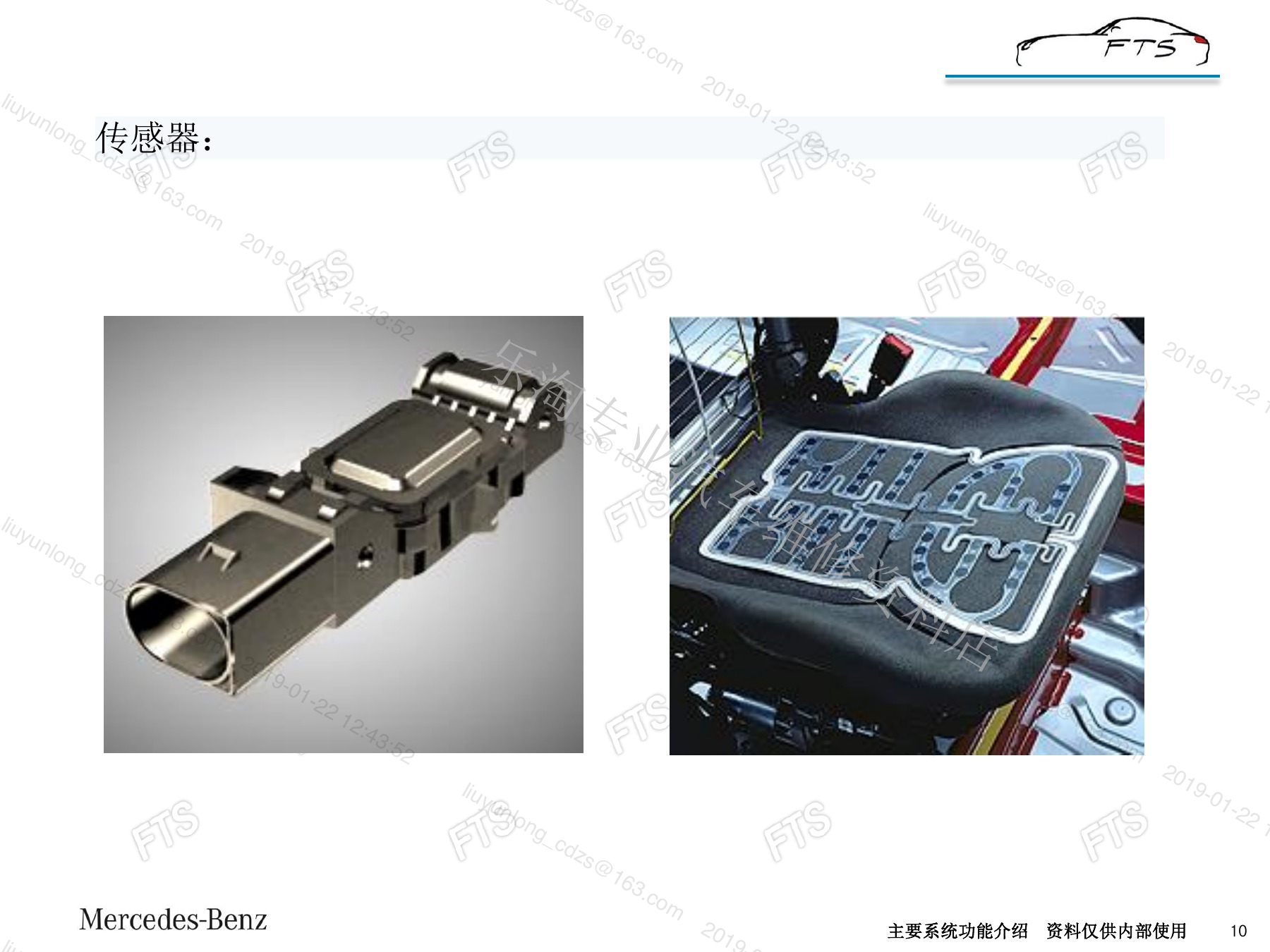

四、碰撞传感器、座椅占用与控制单元输入

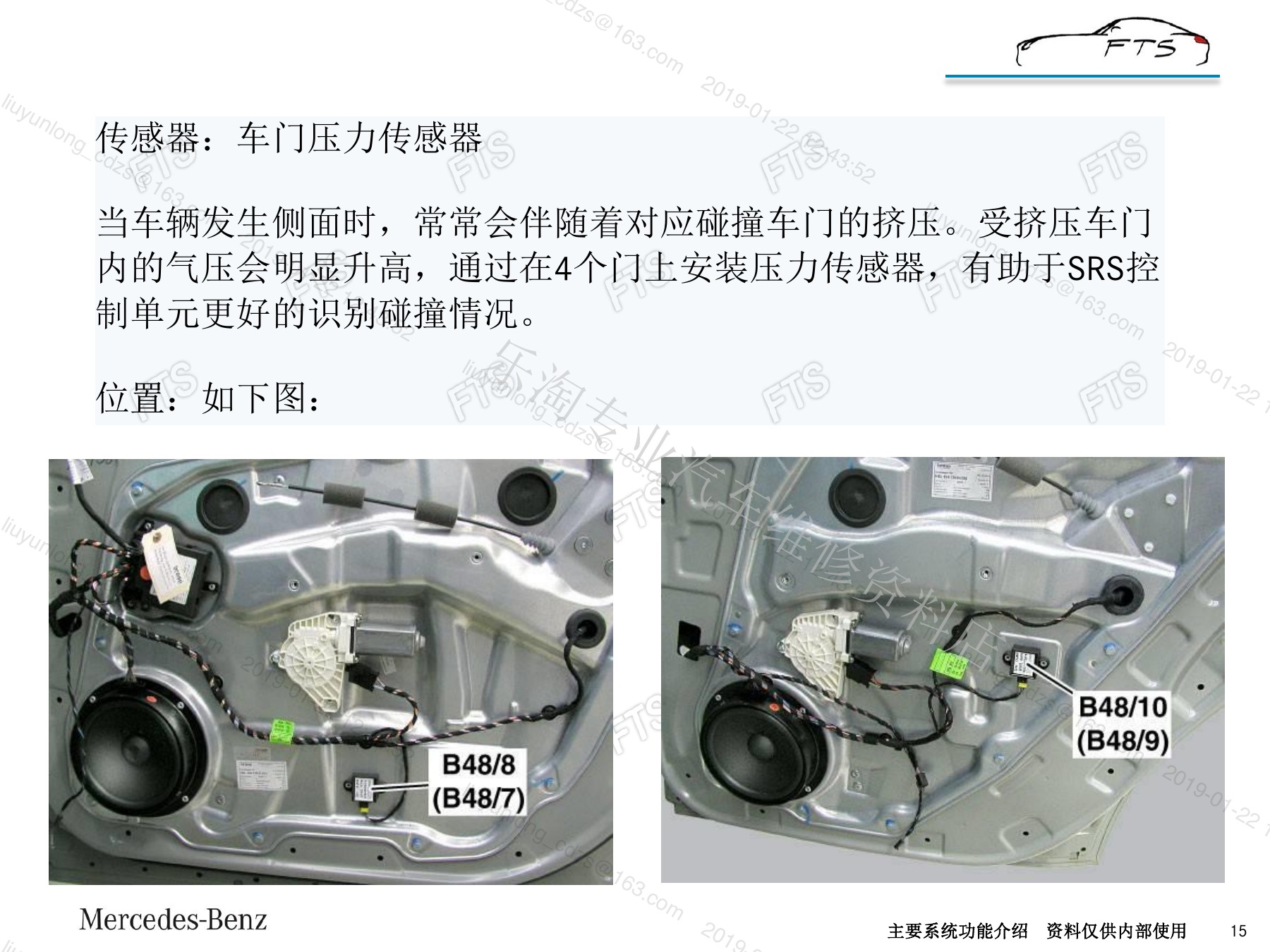

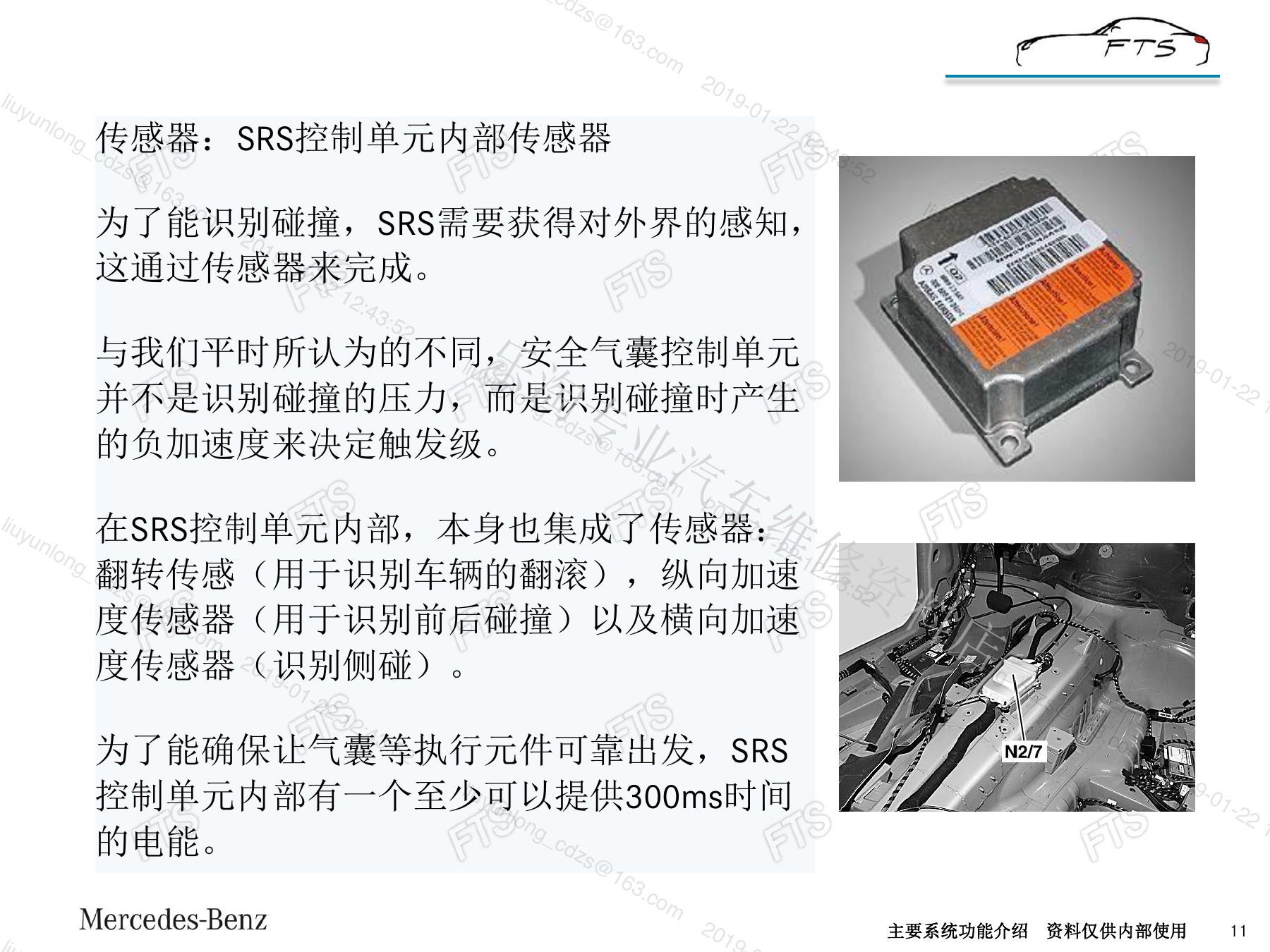

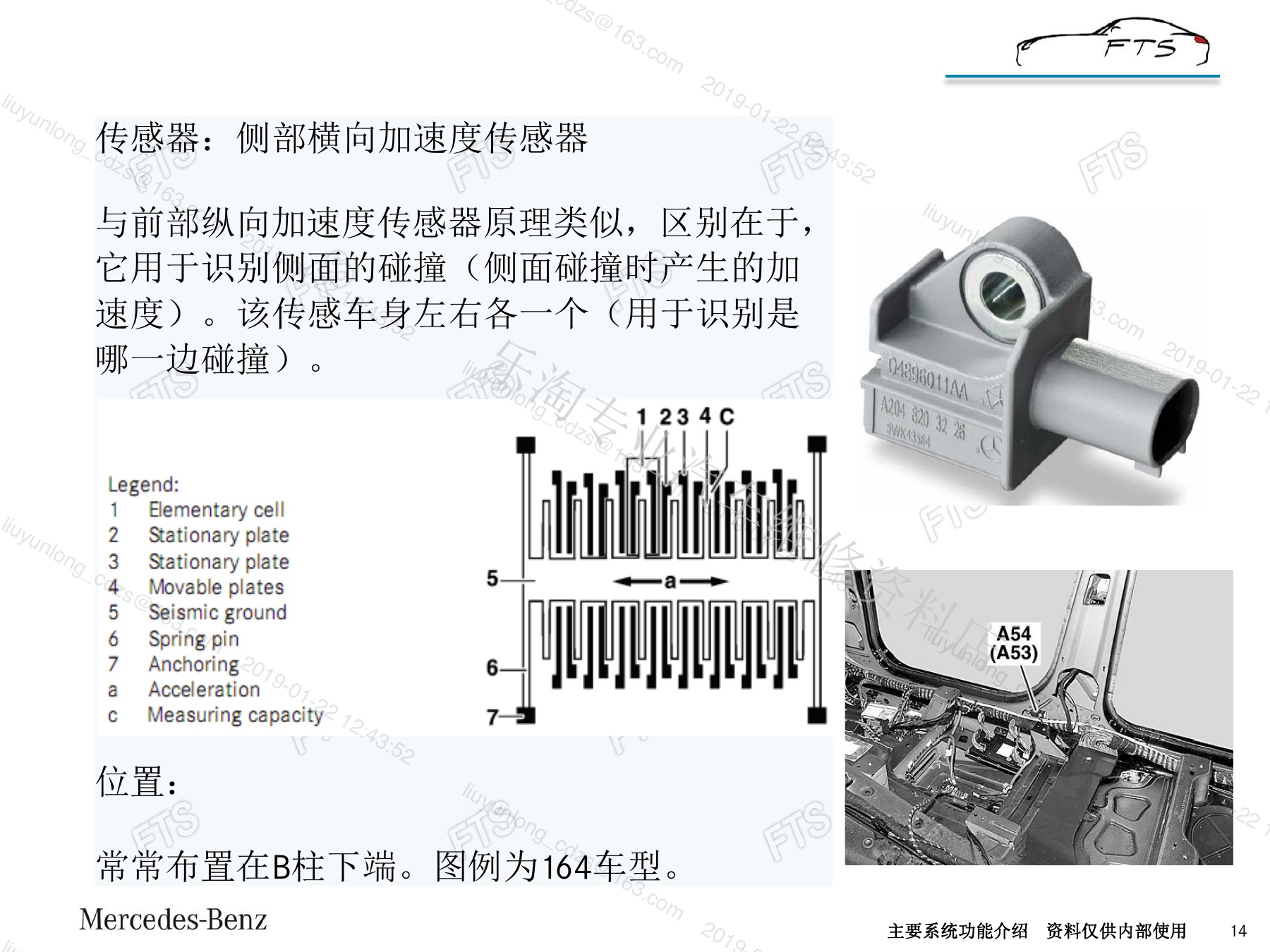

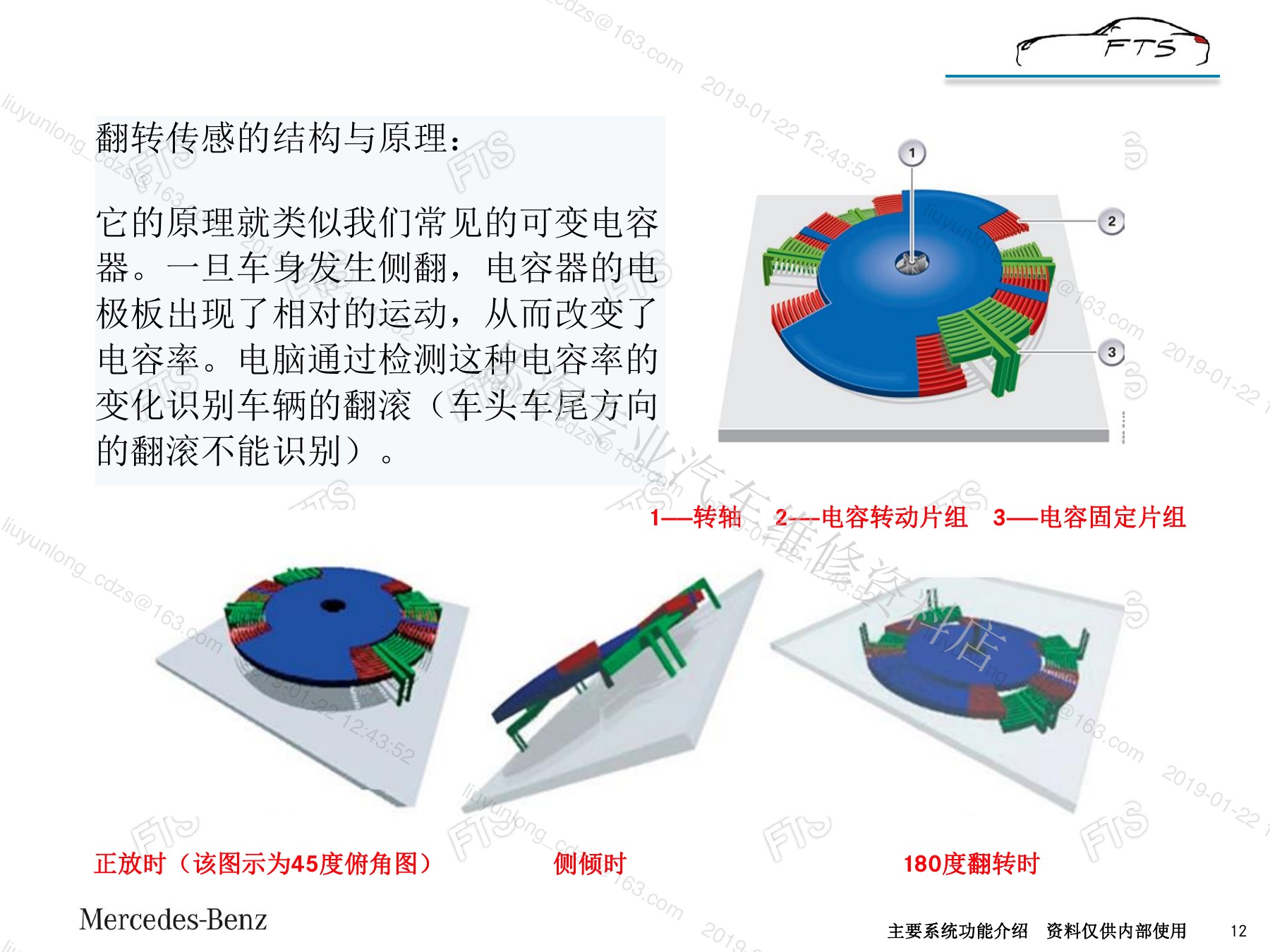

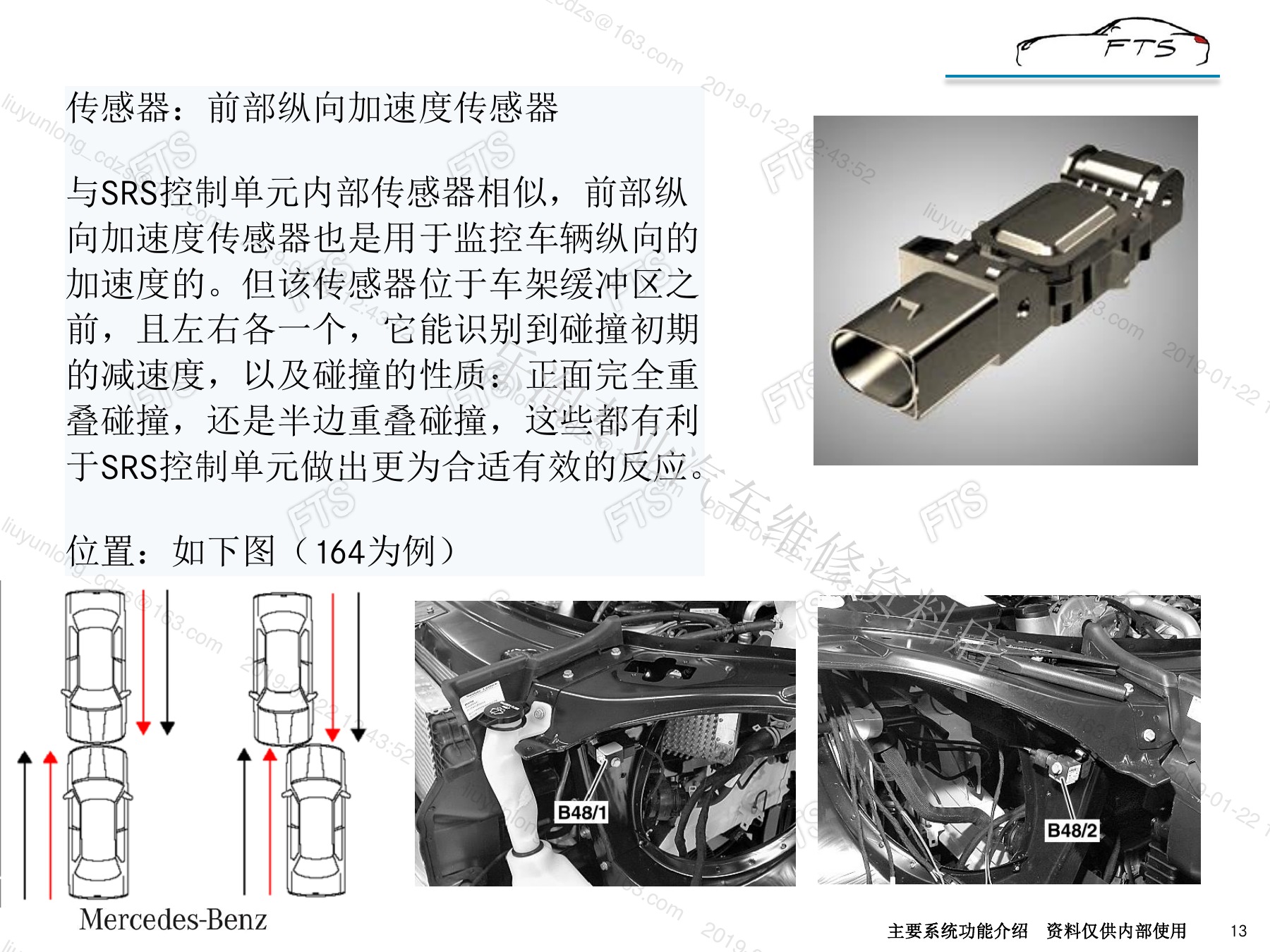

SRS控制单元内部可集成纵向、横向和翻滚识别传感器，车身前部、B柱或车门还可能布置外部加速度或压力传感器。多点信号用于更早识别碰撞方向和重叠方式，并提高触发决策的可靠性。

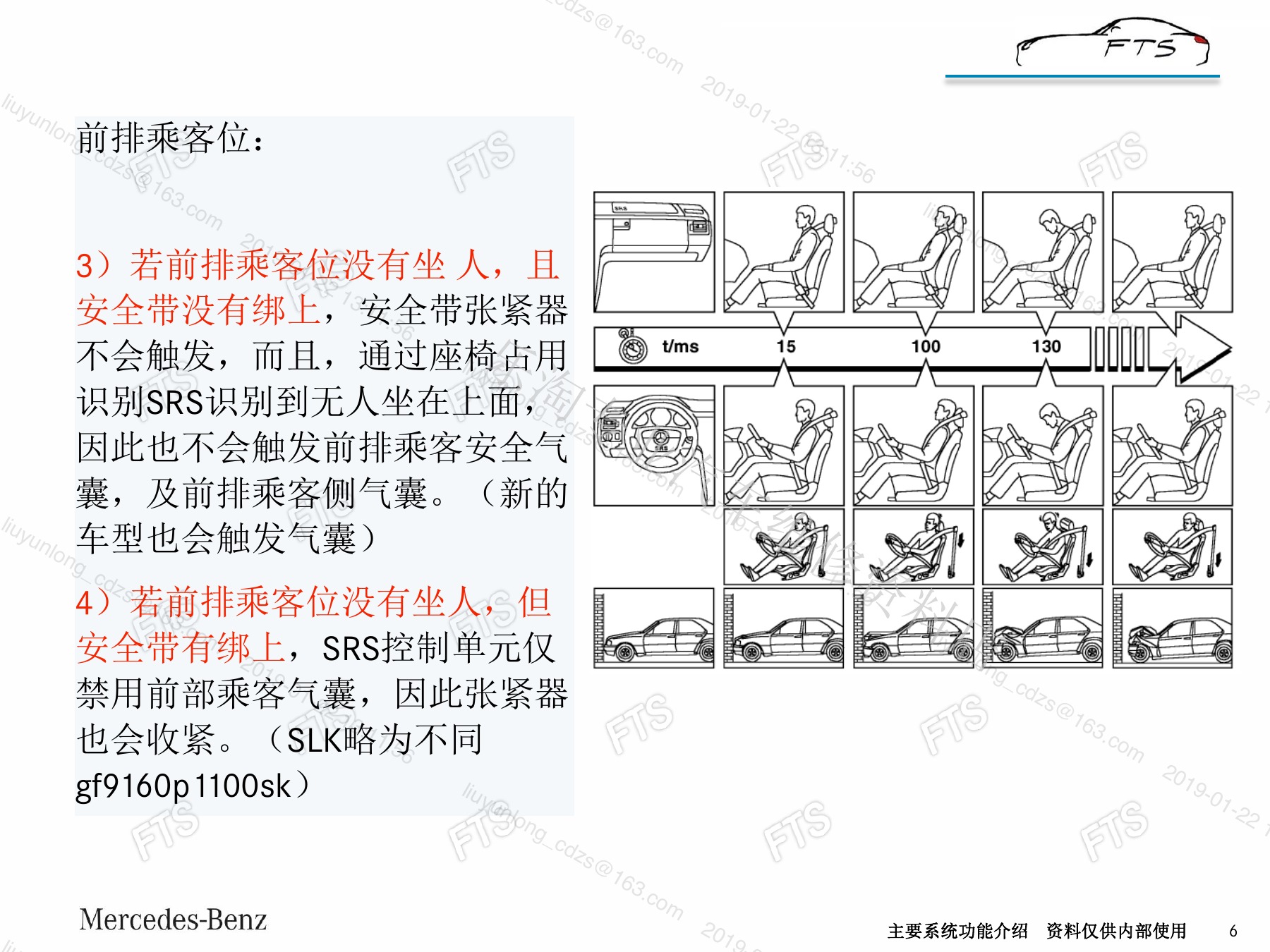

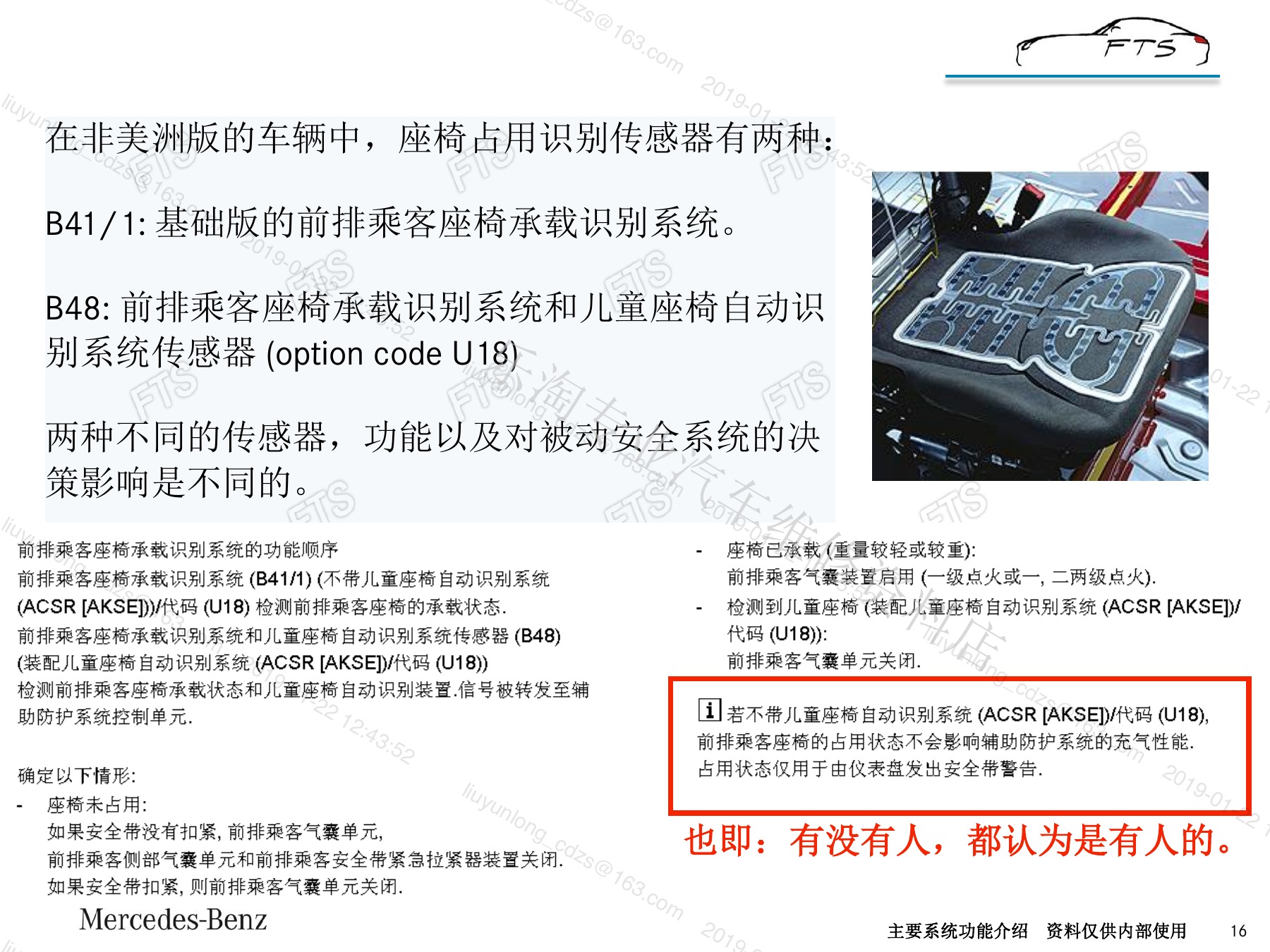

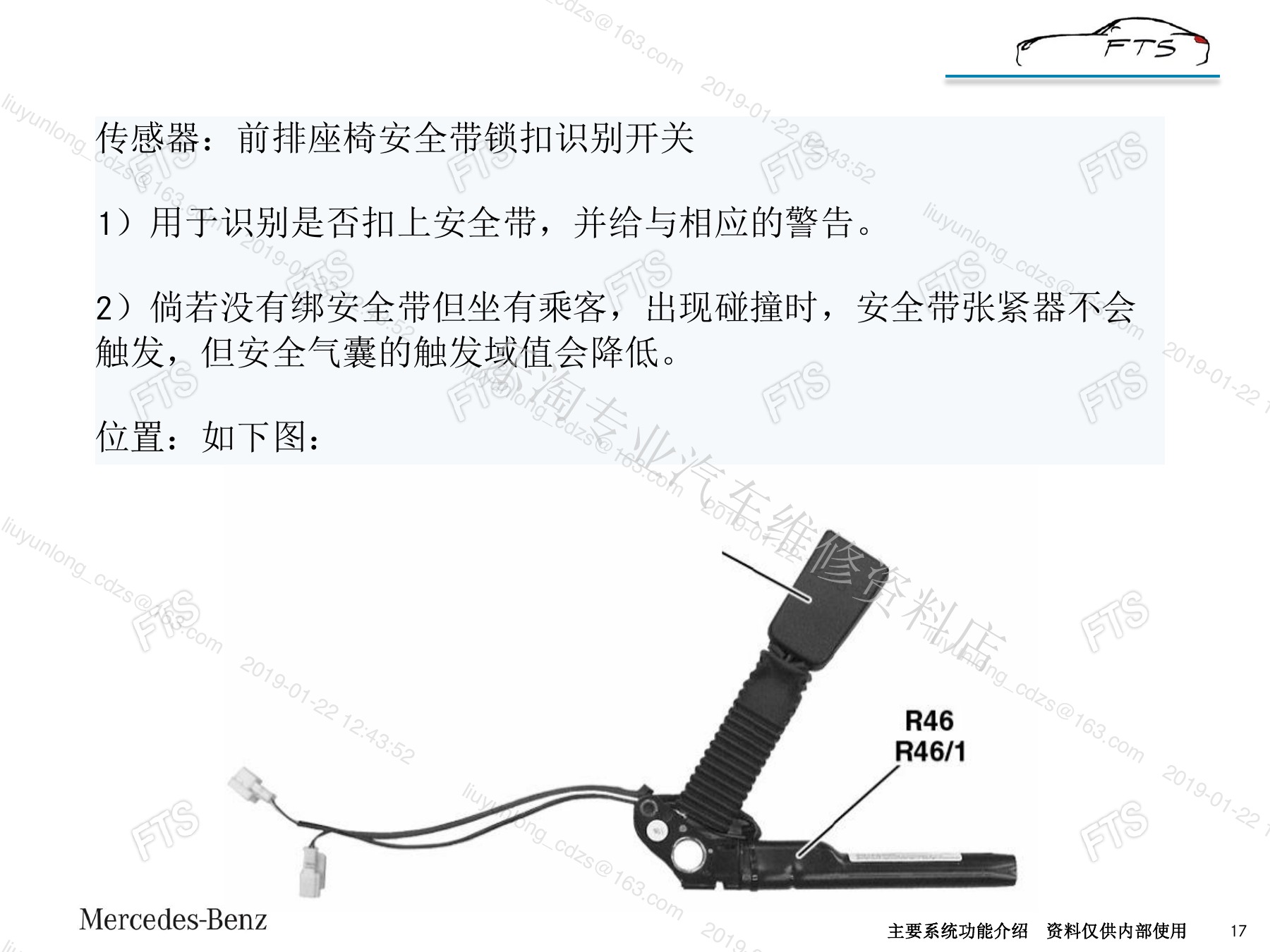

座椅占用、儿童座椅识别和安全带锁扣状态会影响乘员侧部件的控制策略，但不同市场、年款和车型存在明显差异。诊断乘员气囊状态时，应同时查看实际值、仪表提示、座椅部件和车型功能说明。

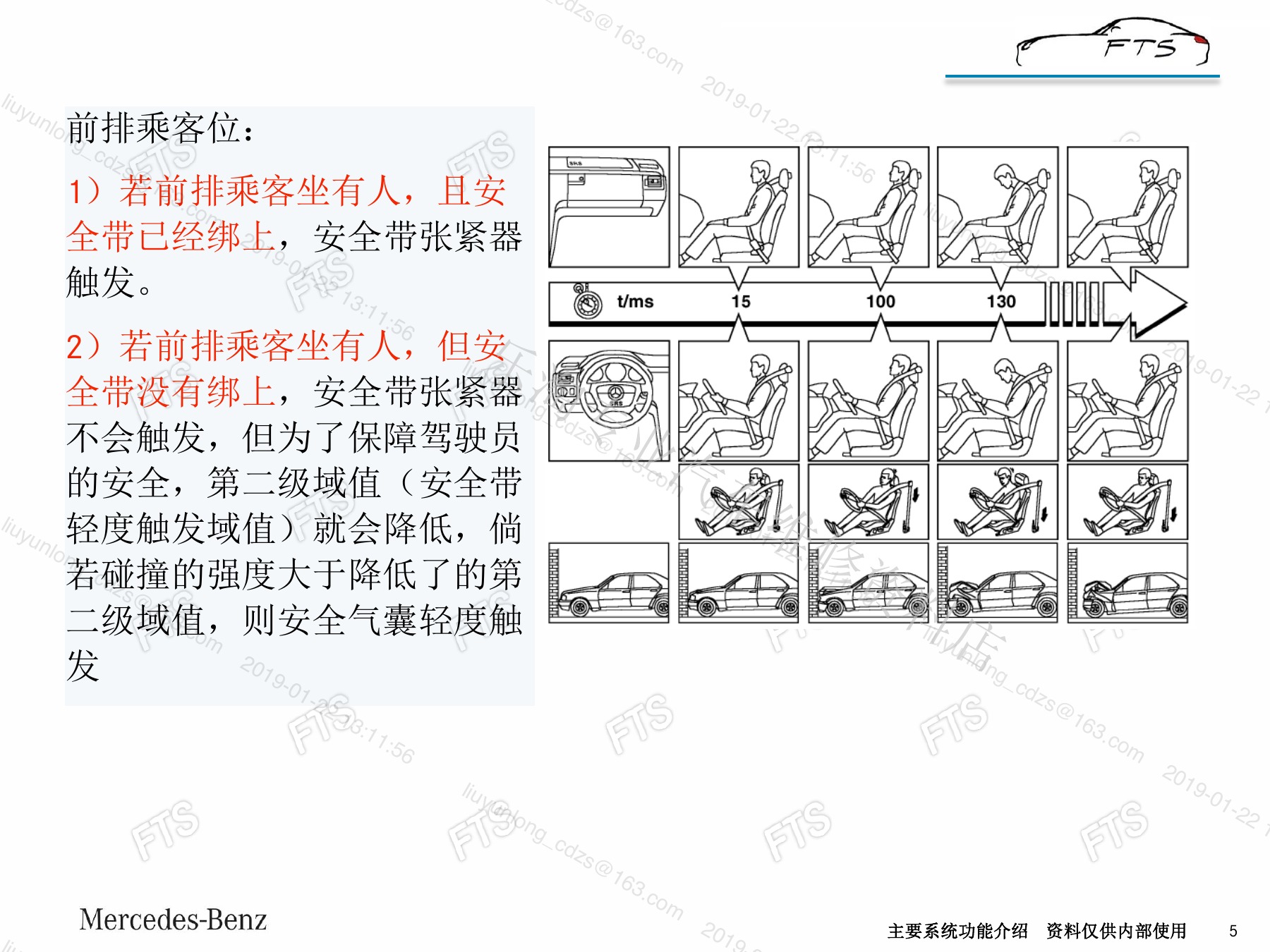

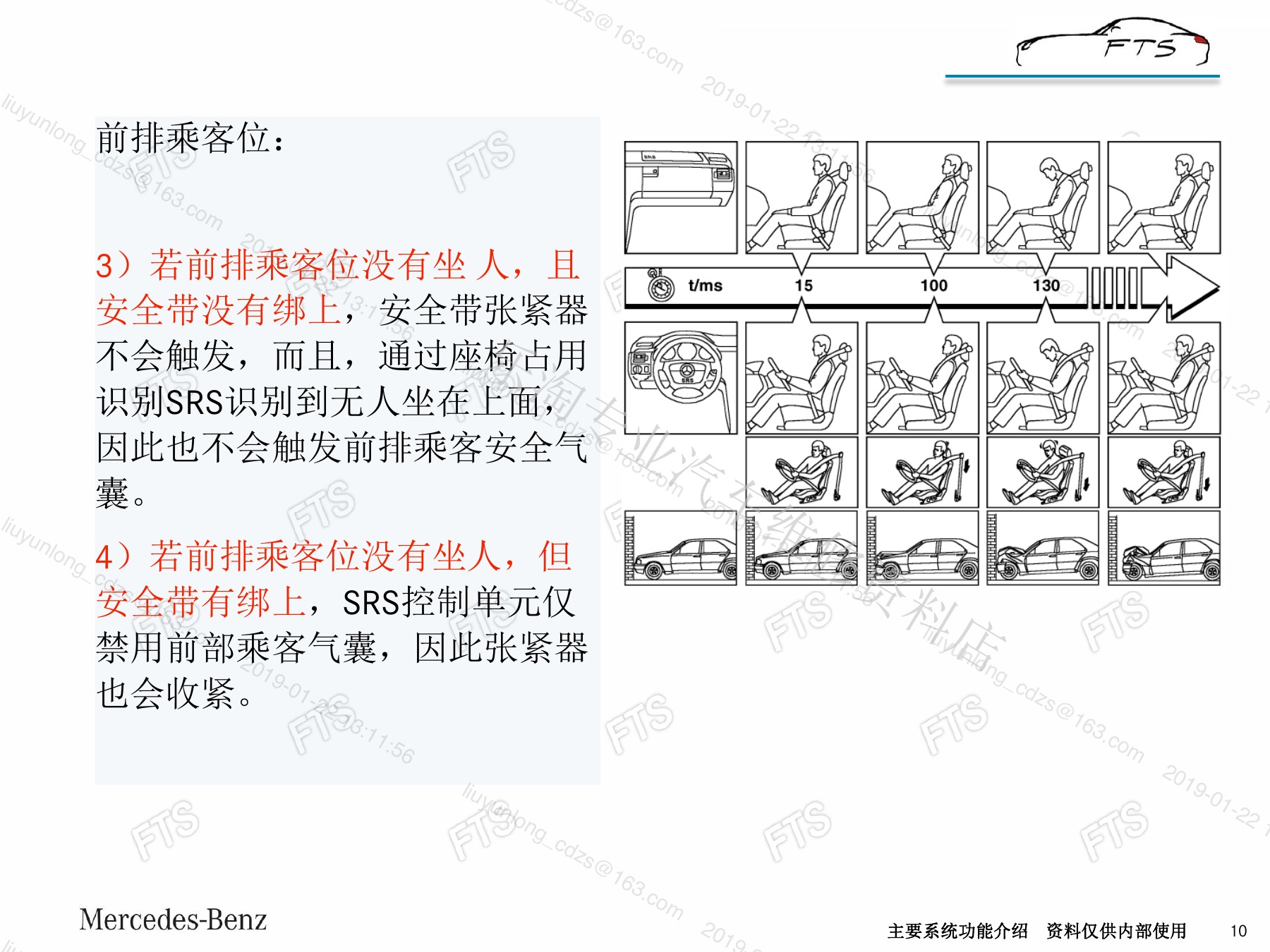

五、正面、侧面、尾部碰撞与翻滚触发逻辑

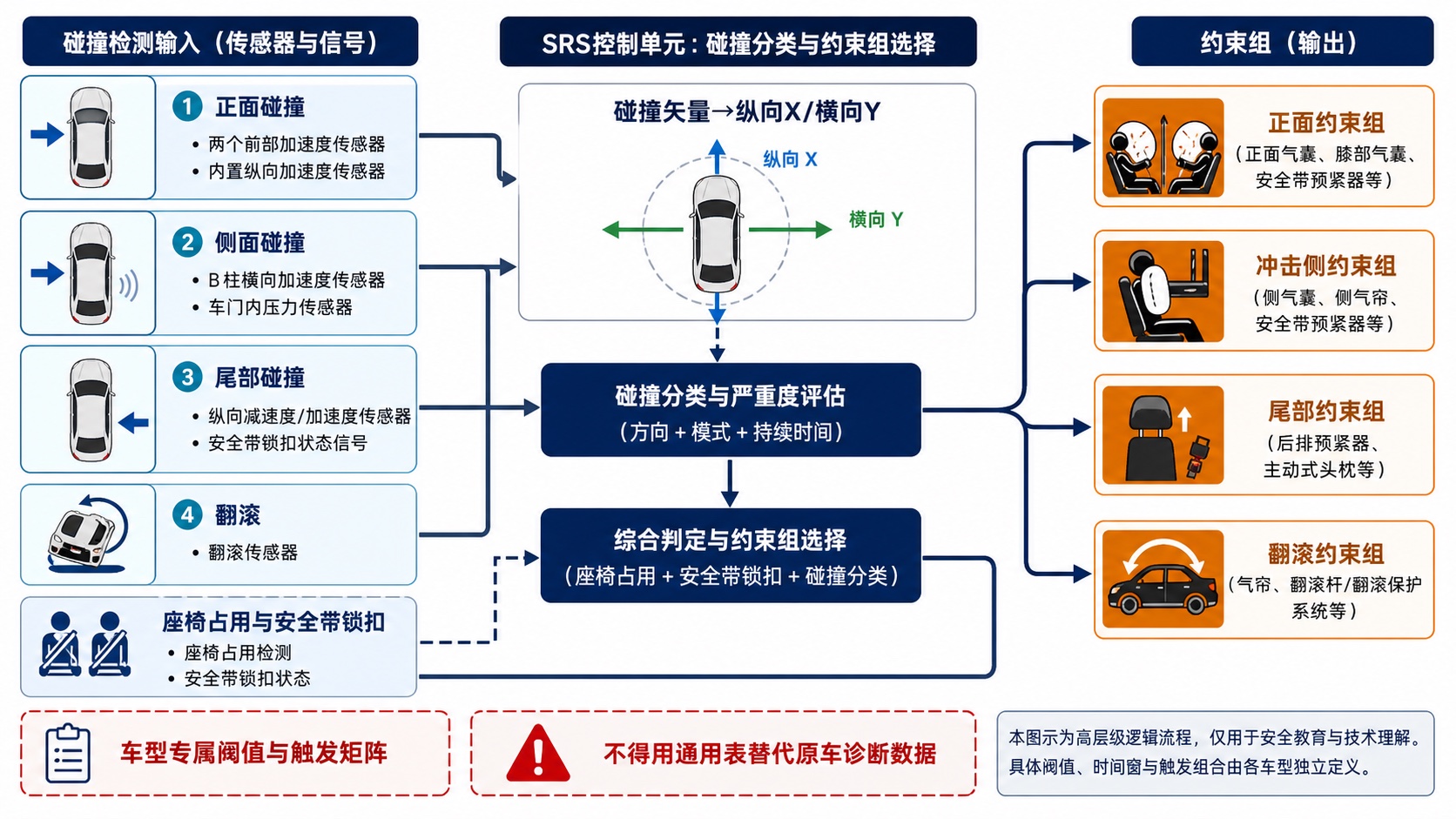

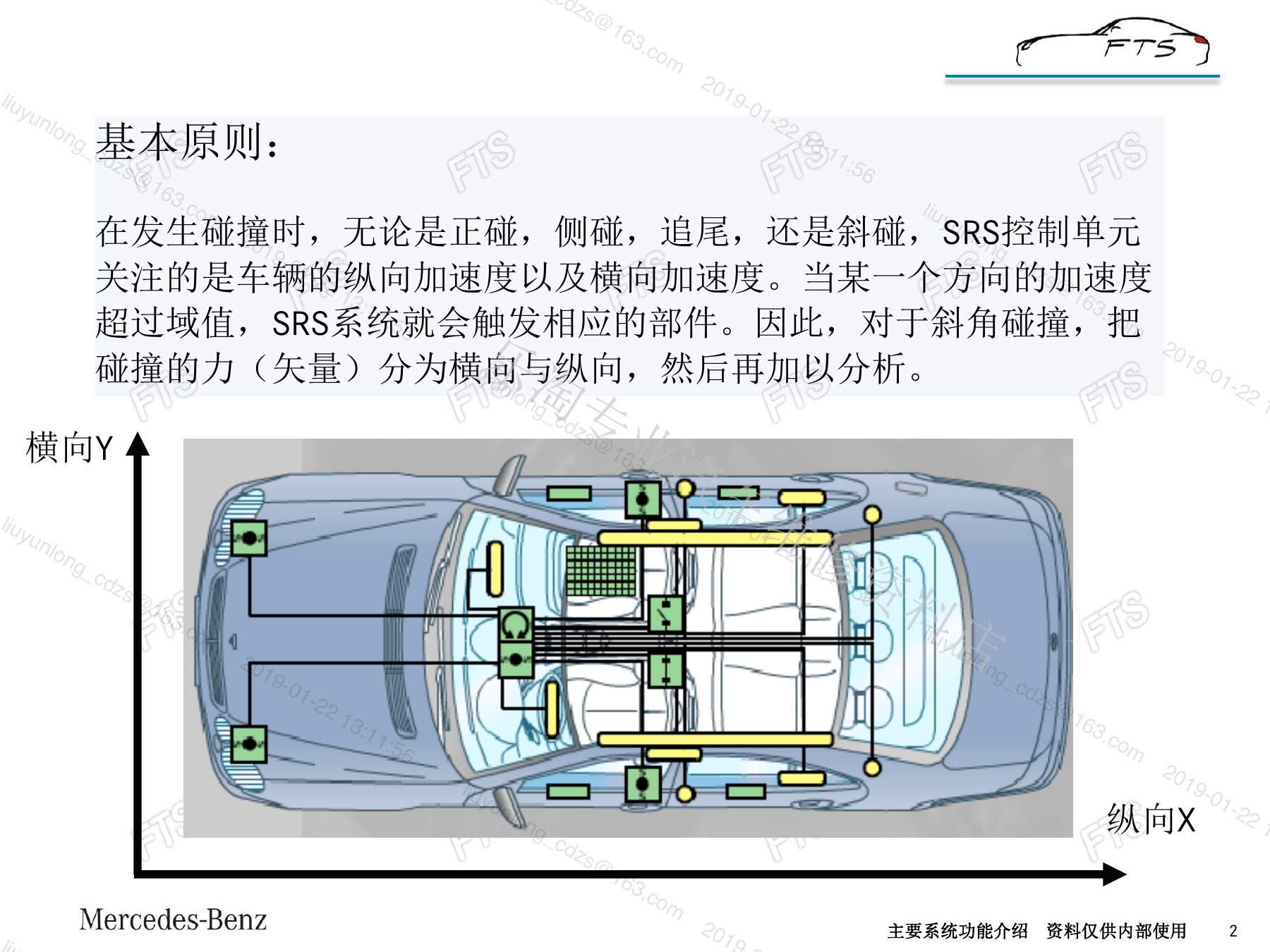

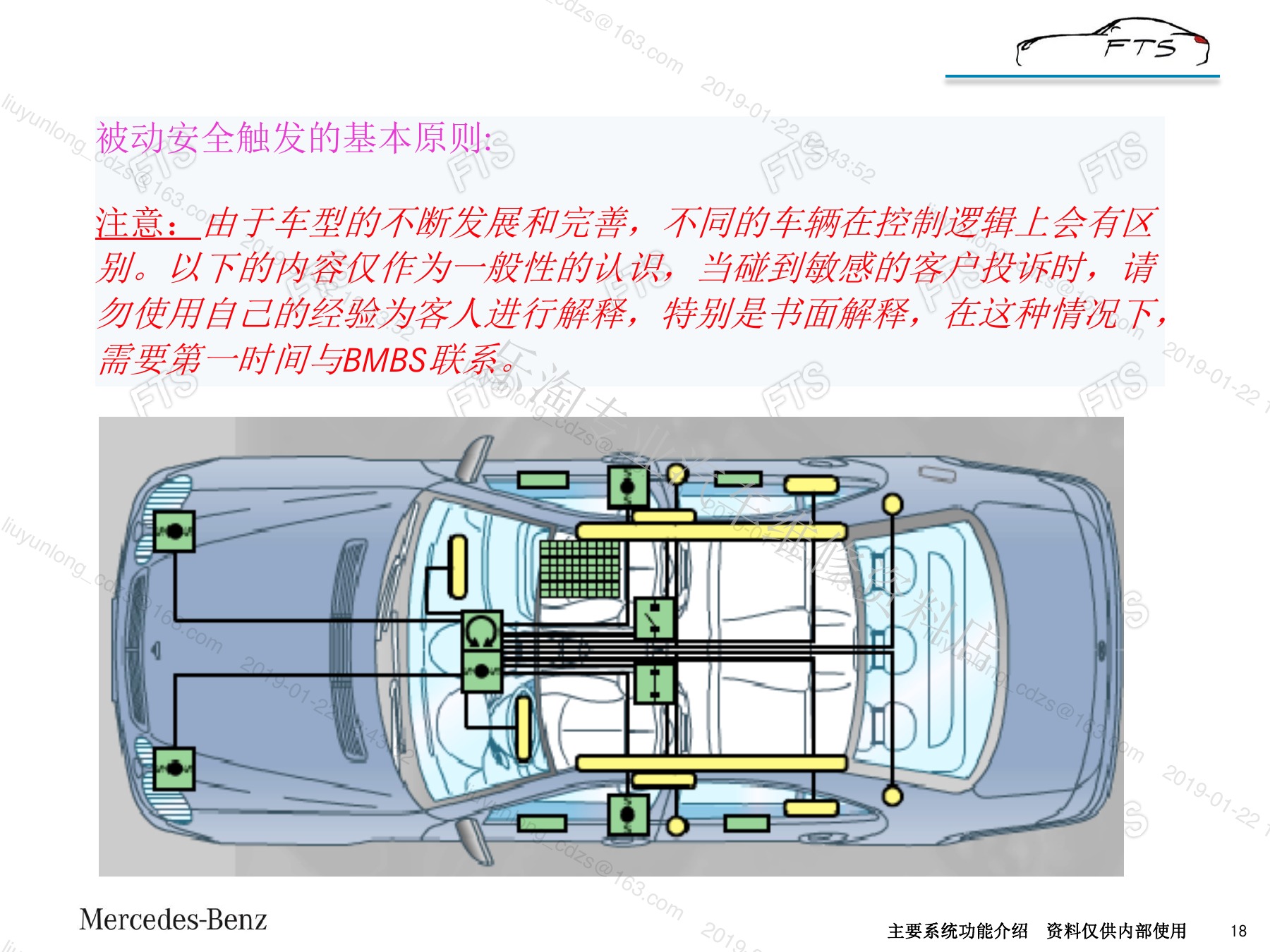

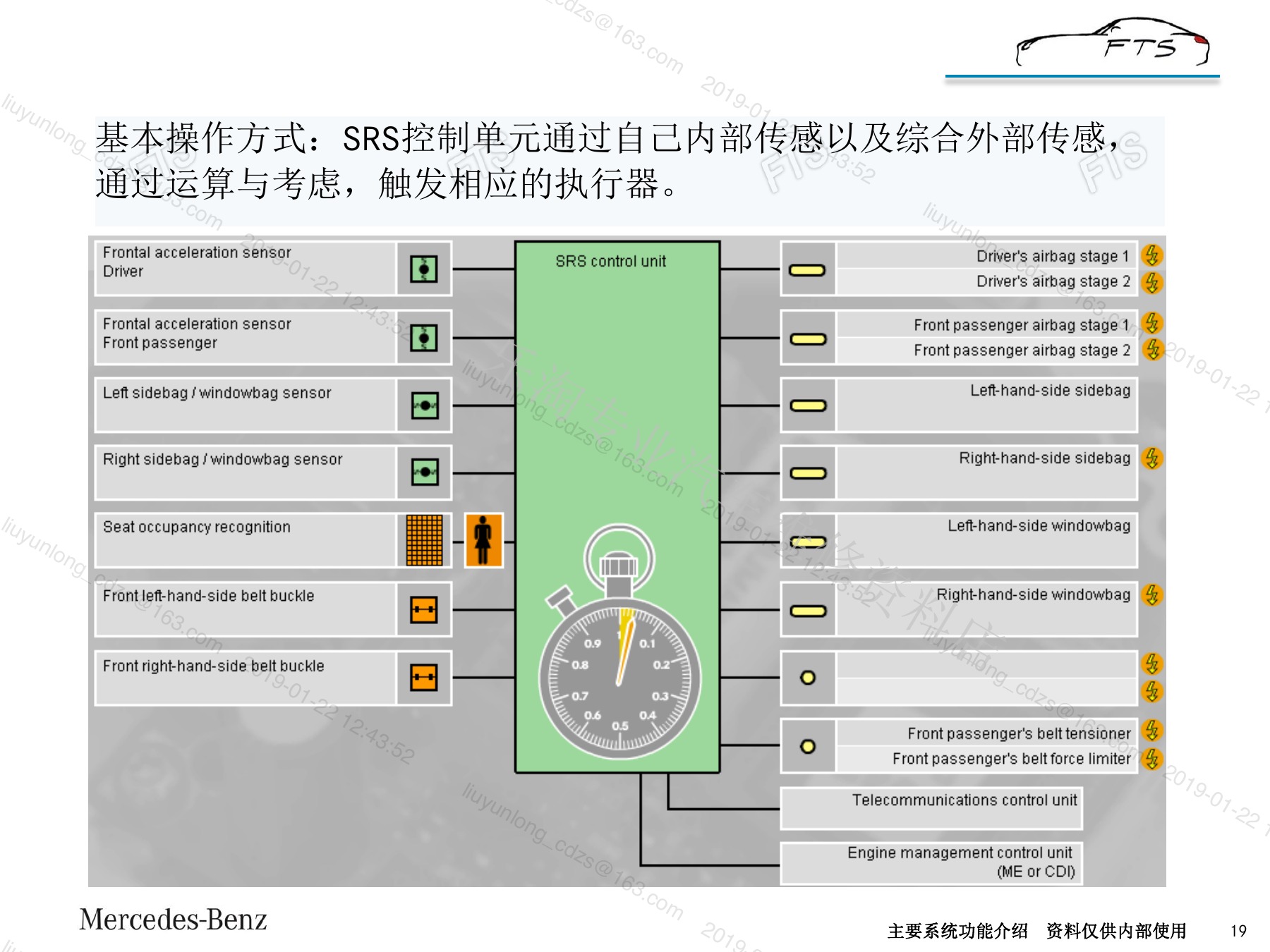

碰撞触发不是简单的“撞到就全部引爆”。控制单元综合纵向与横向减速度、外部传感器、碰撞严重程度、座椅占用和安全带锁扣状态，决定对应侧、对应级别的气囊或张紧装置。

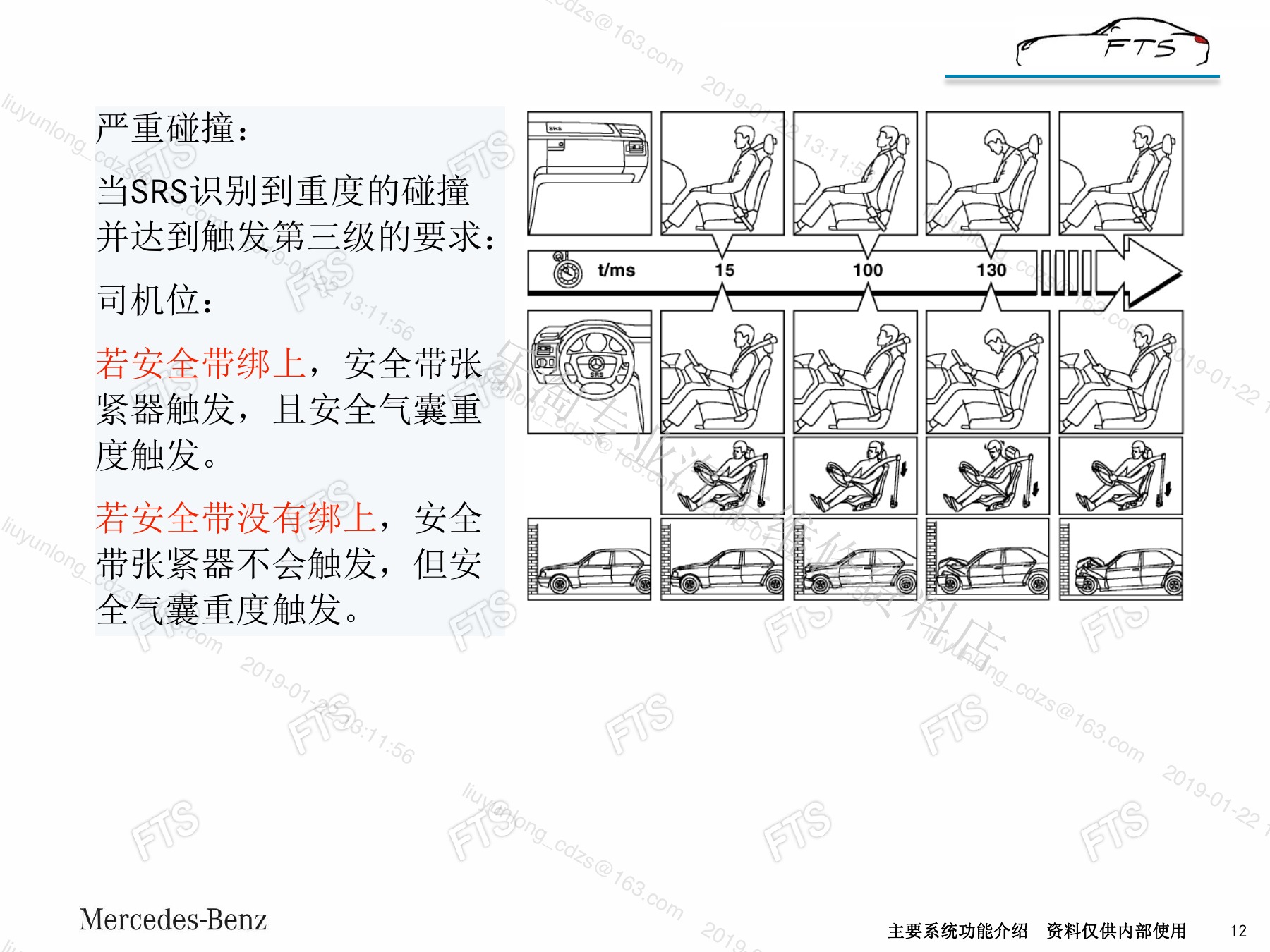

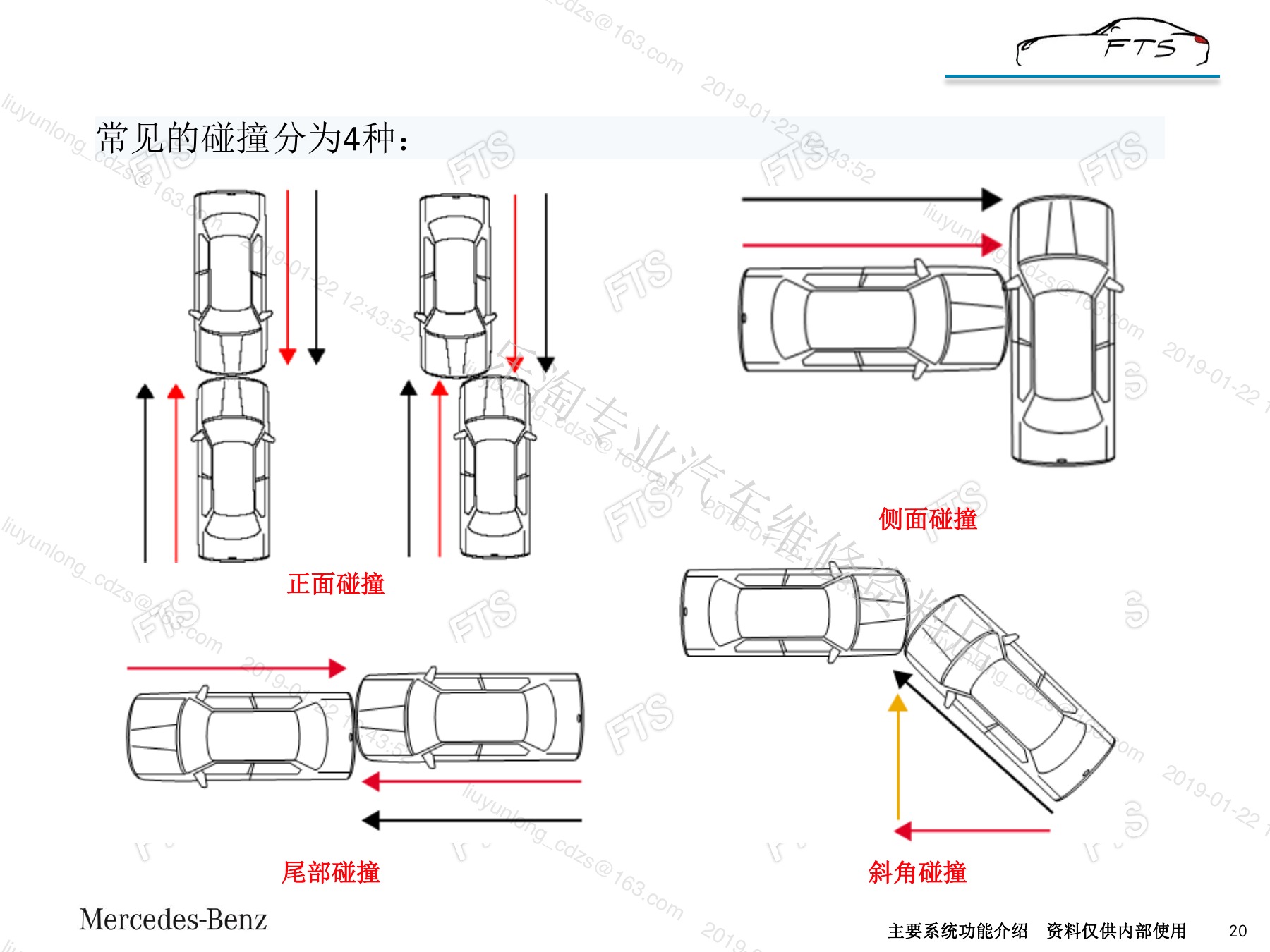

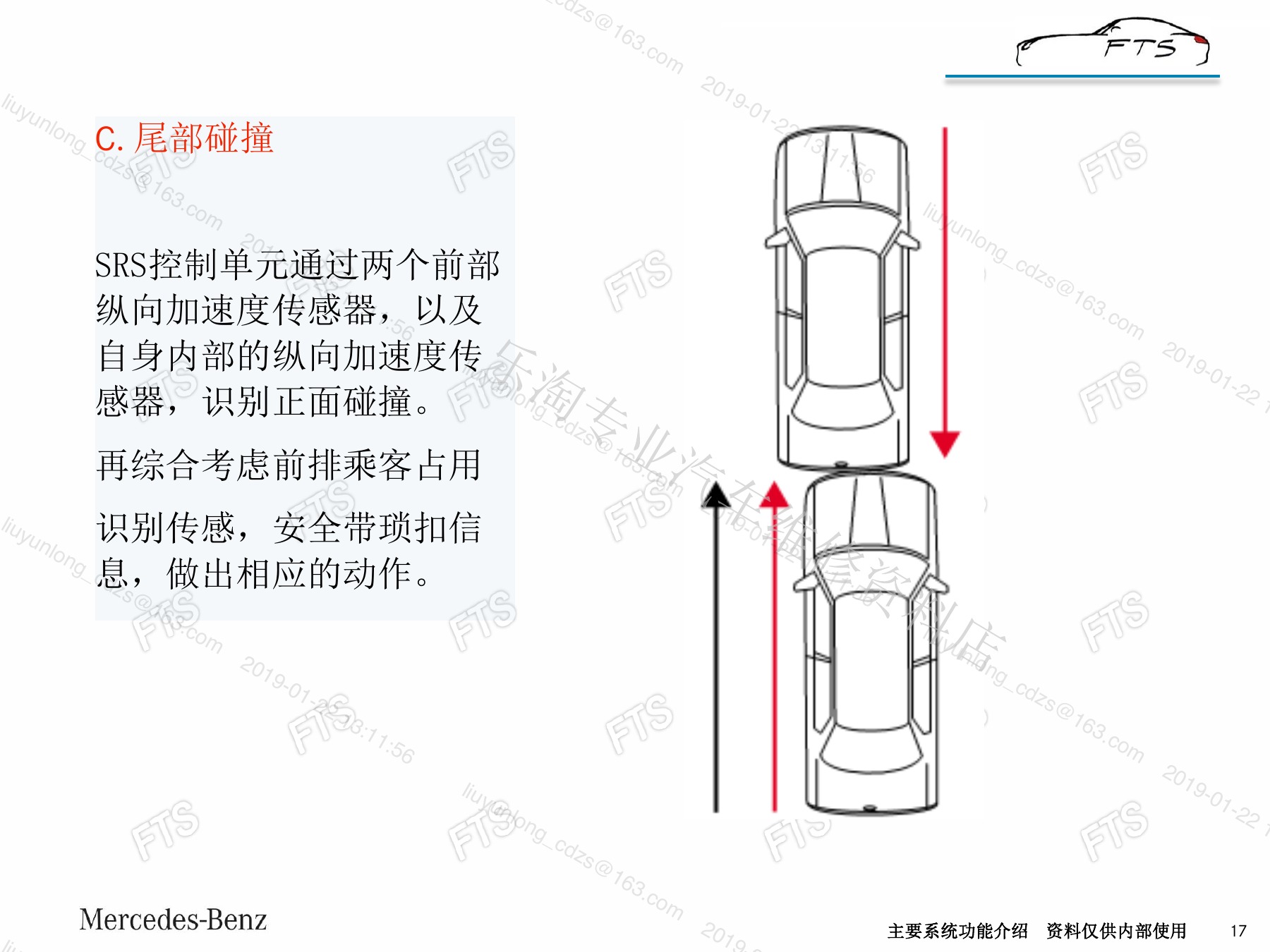

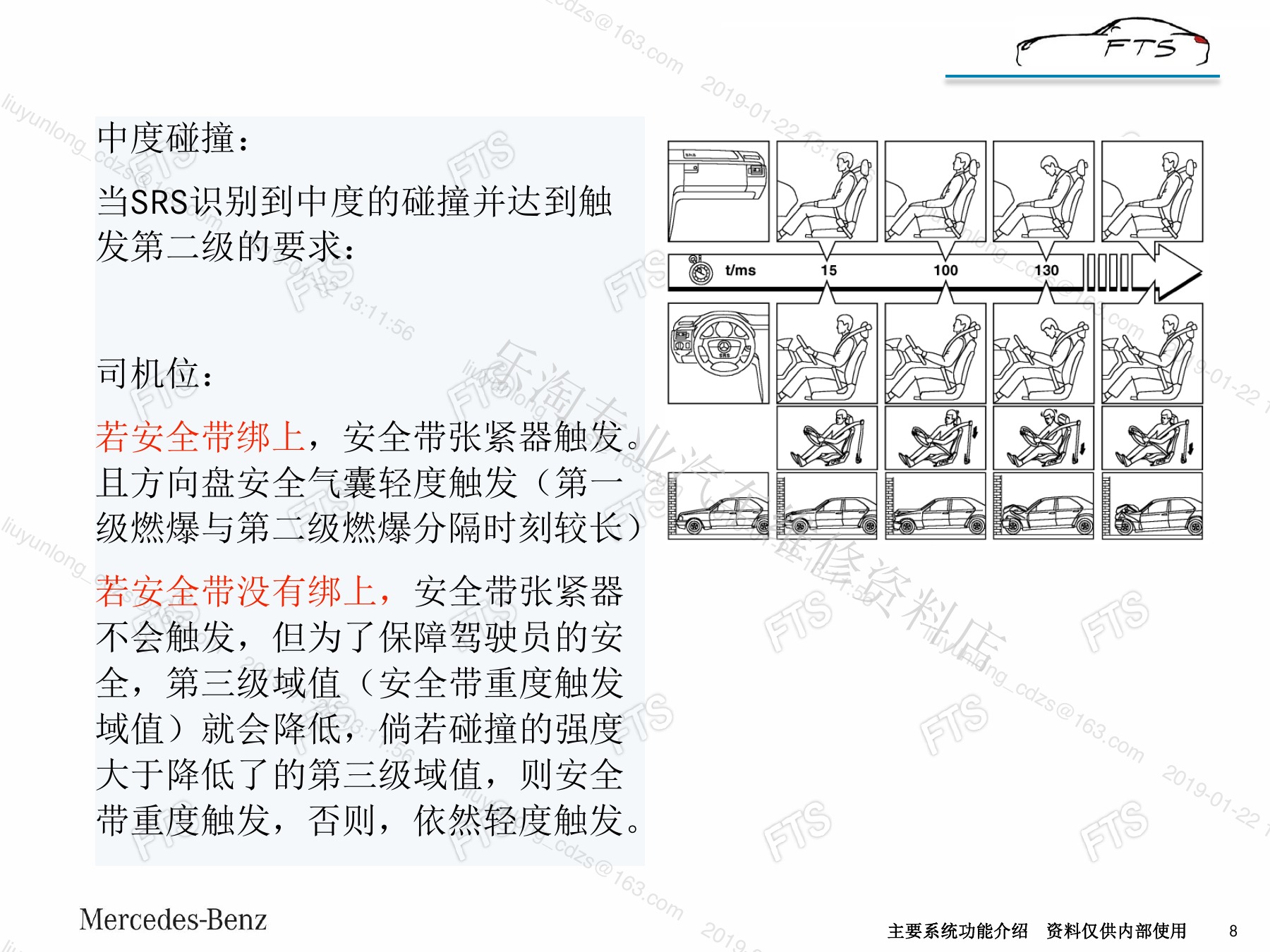

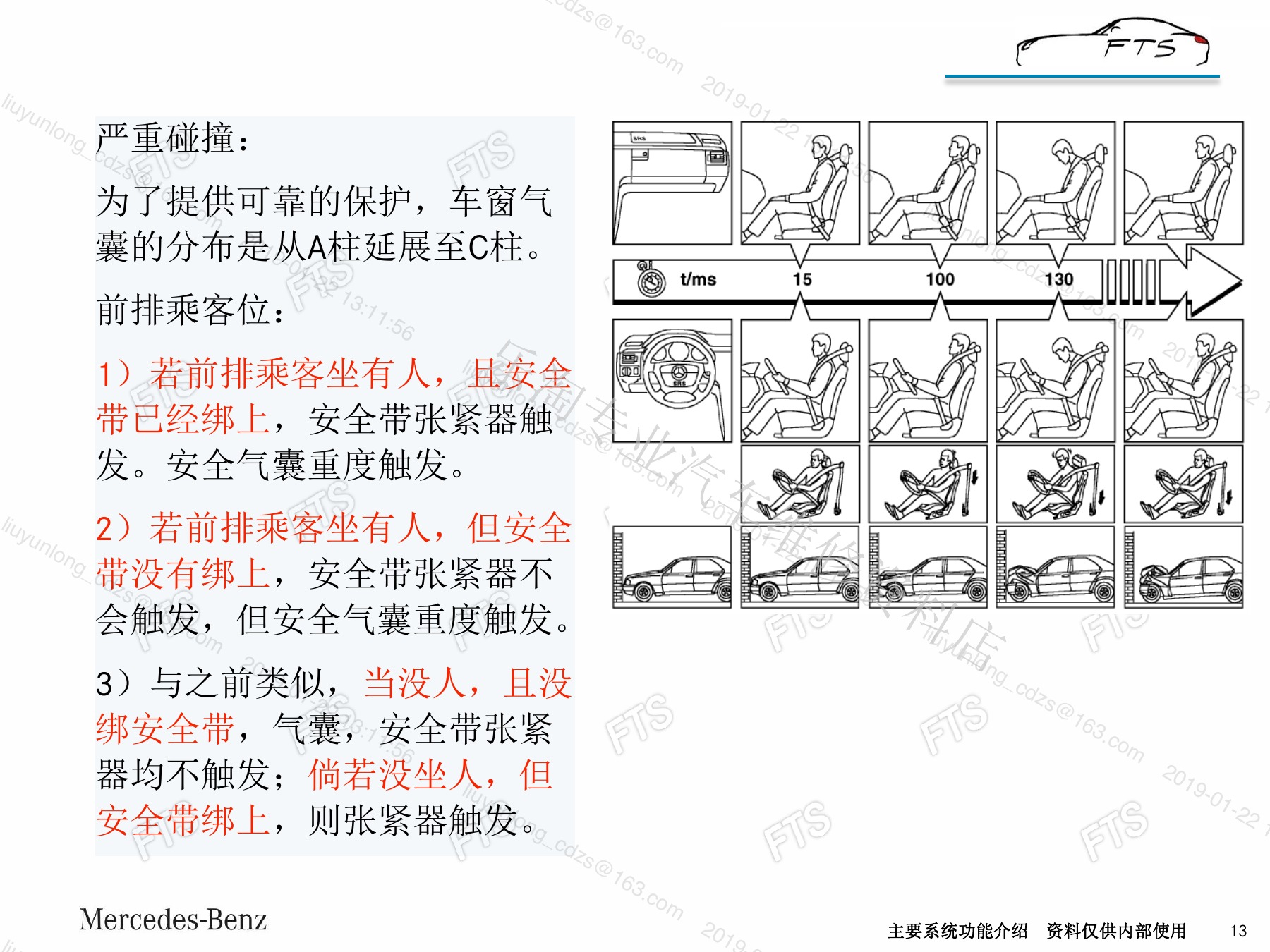

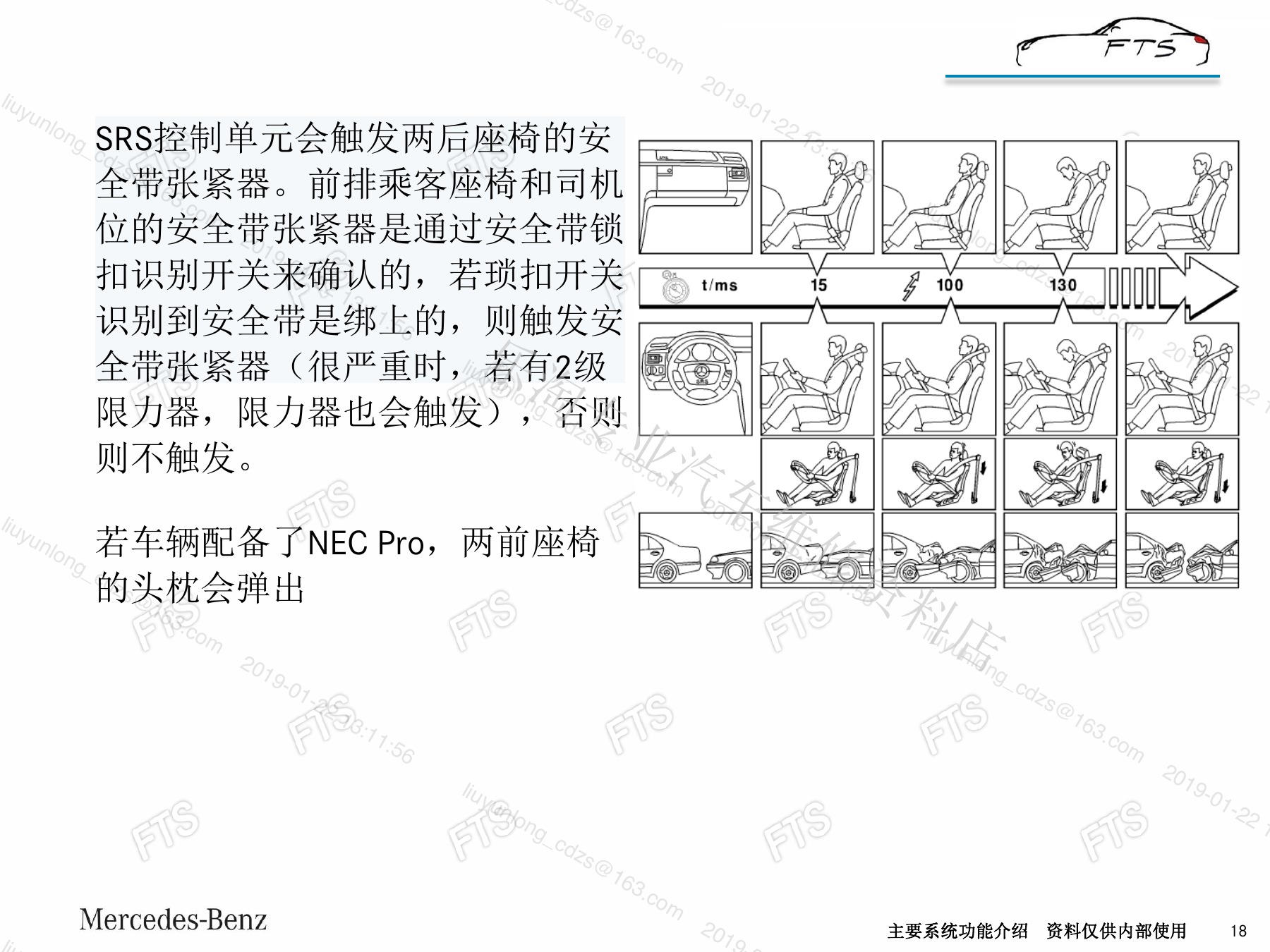

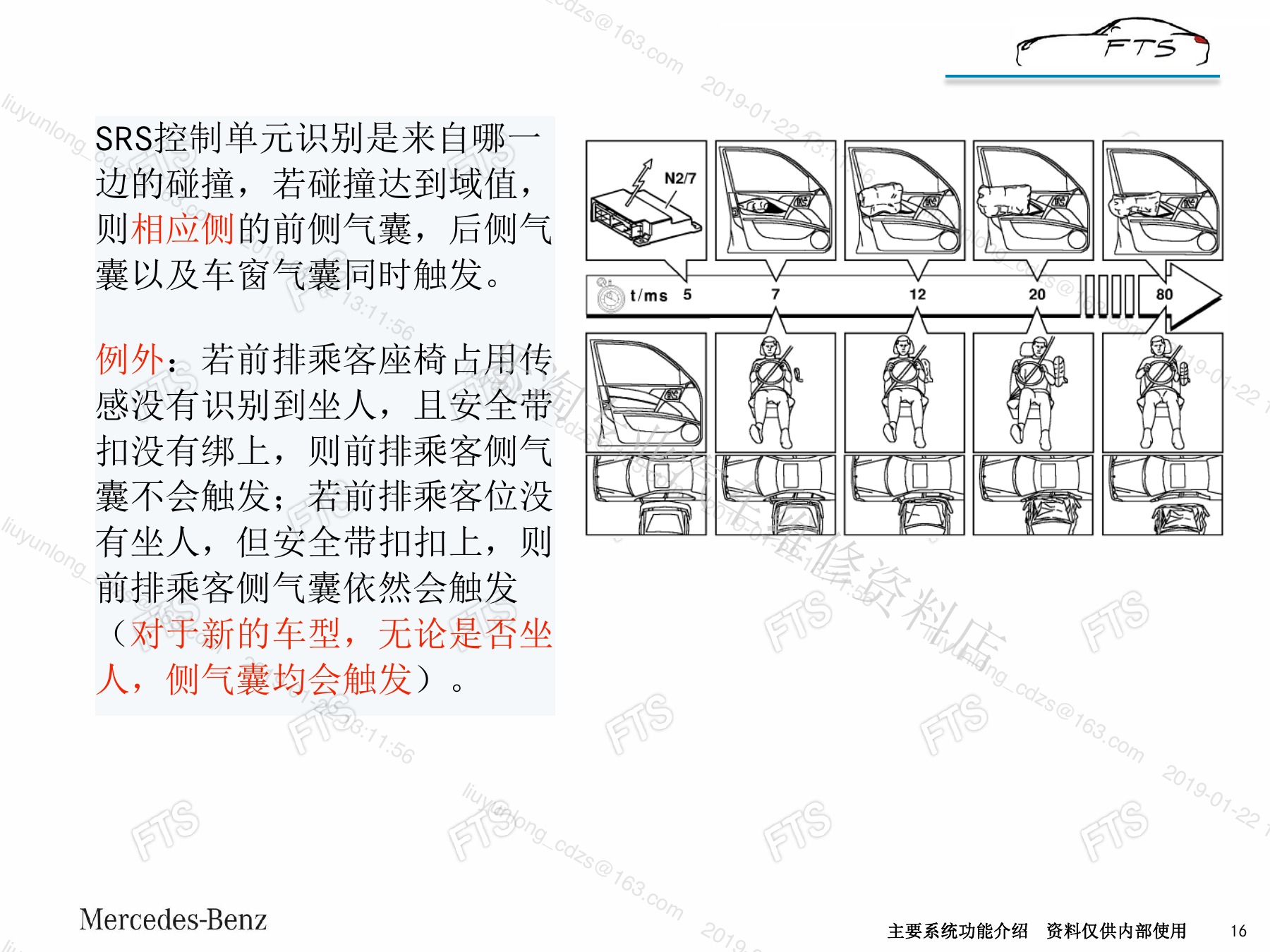

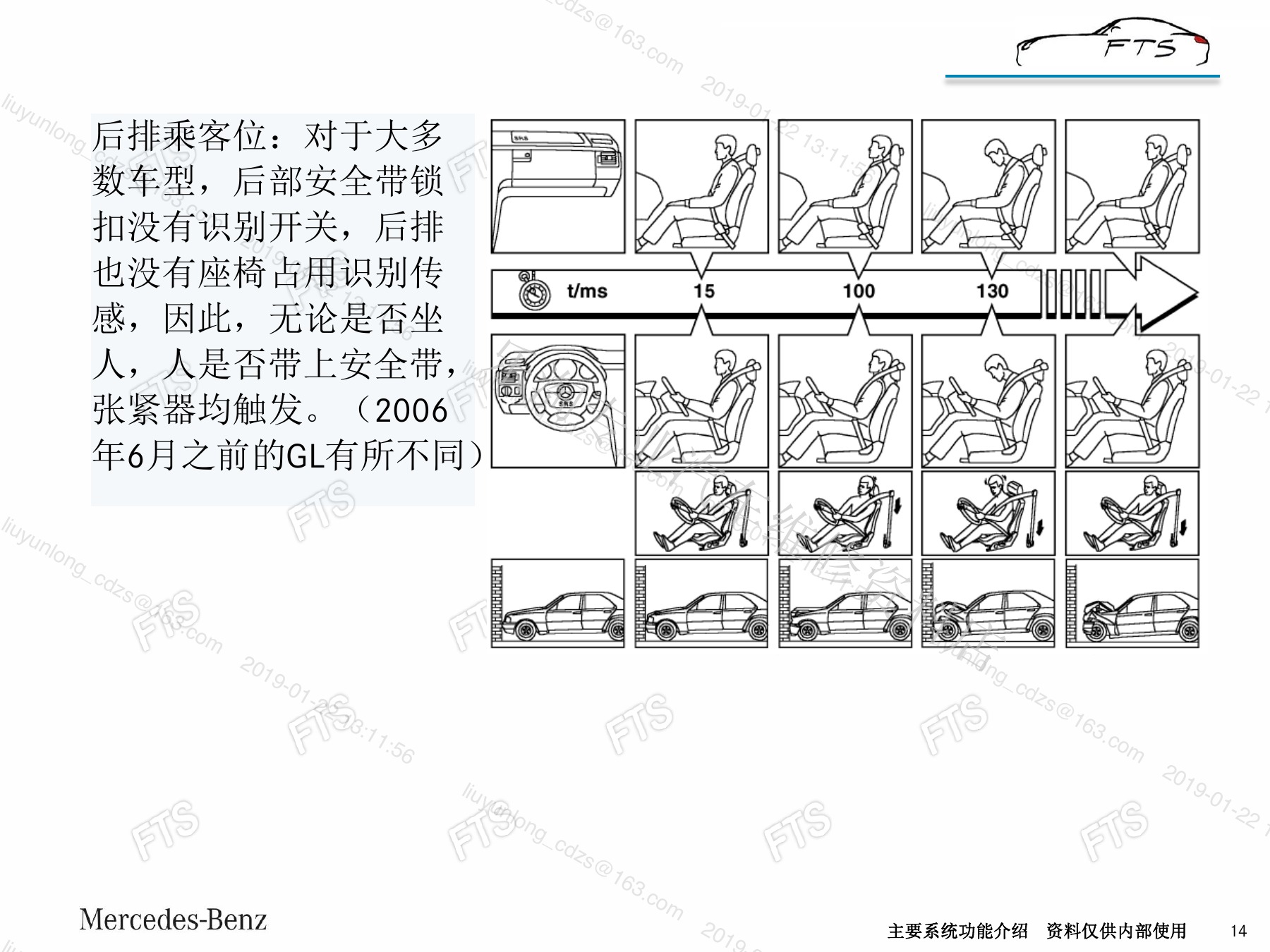

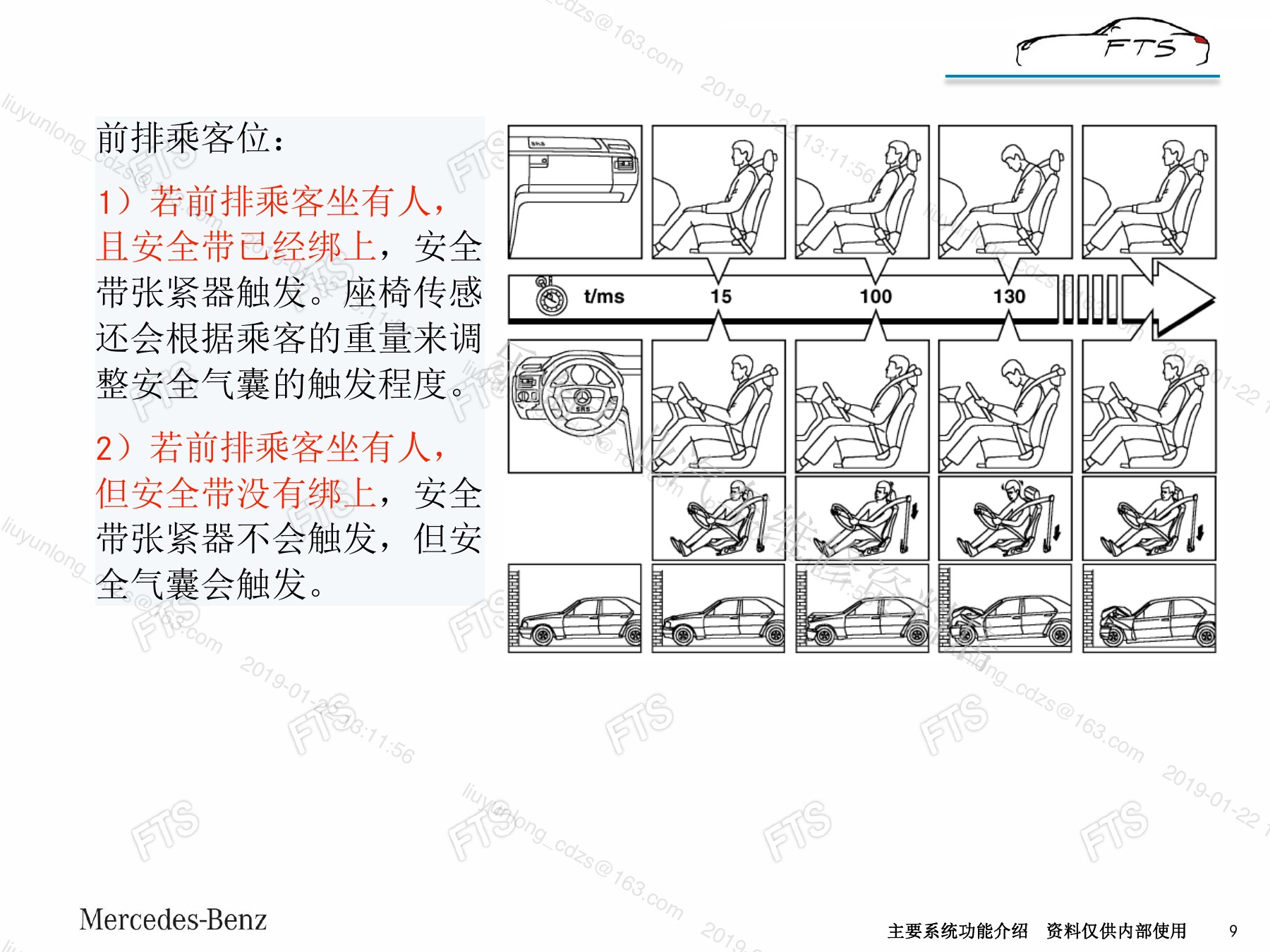

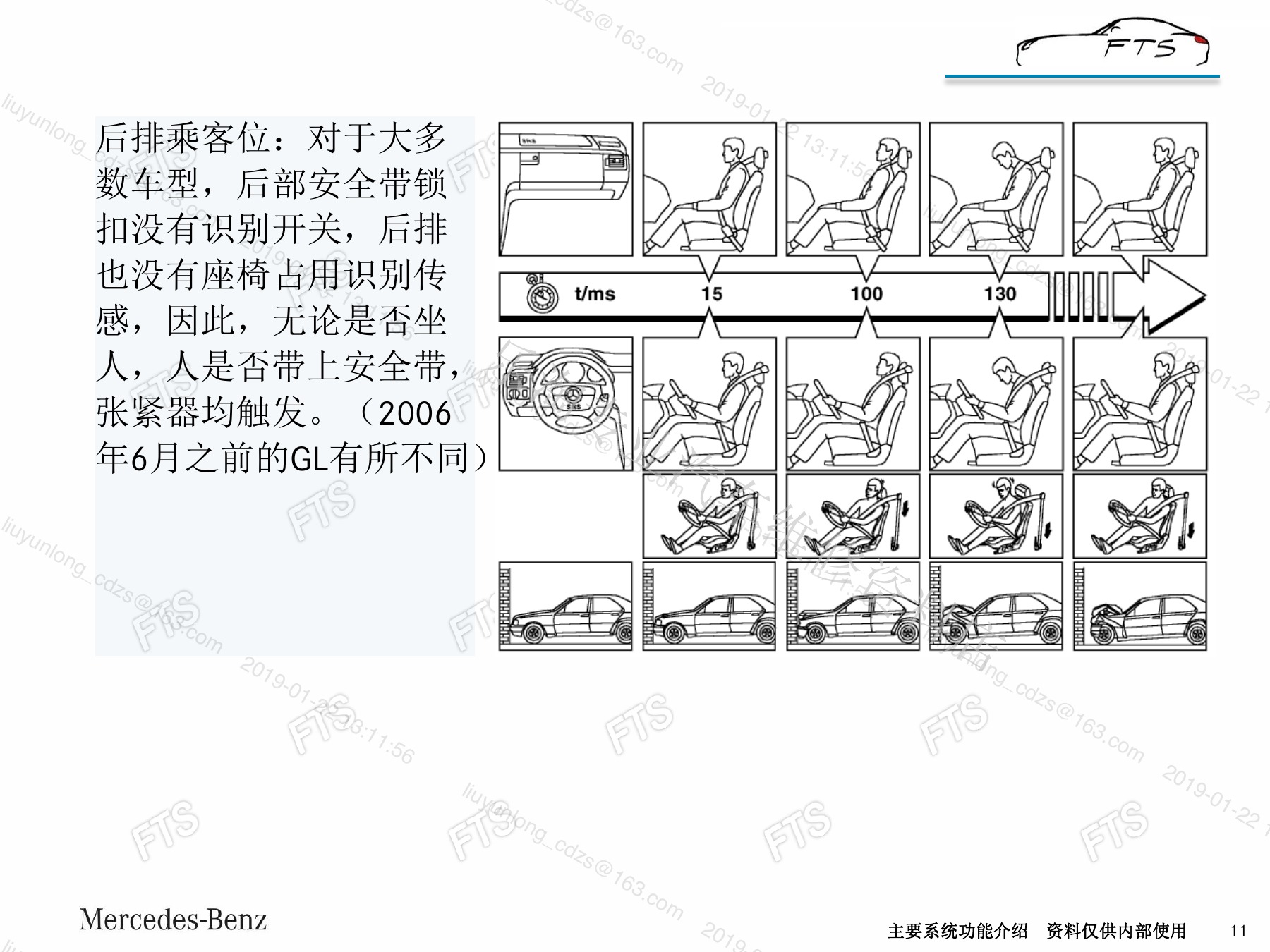

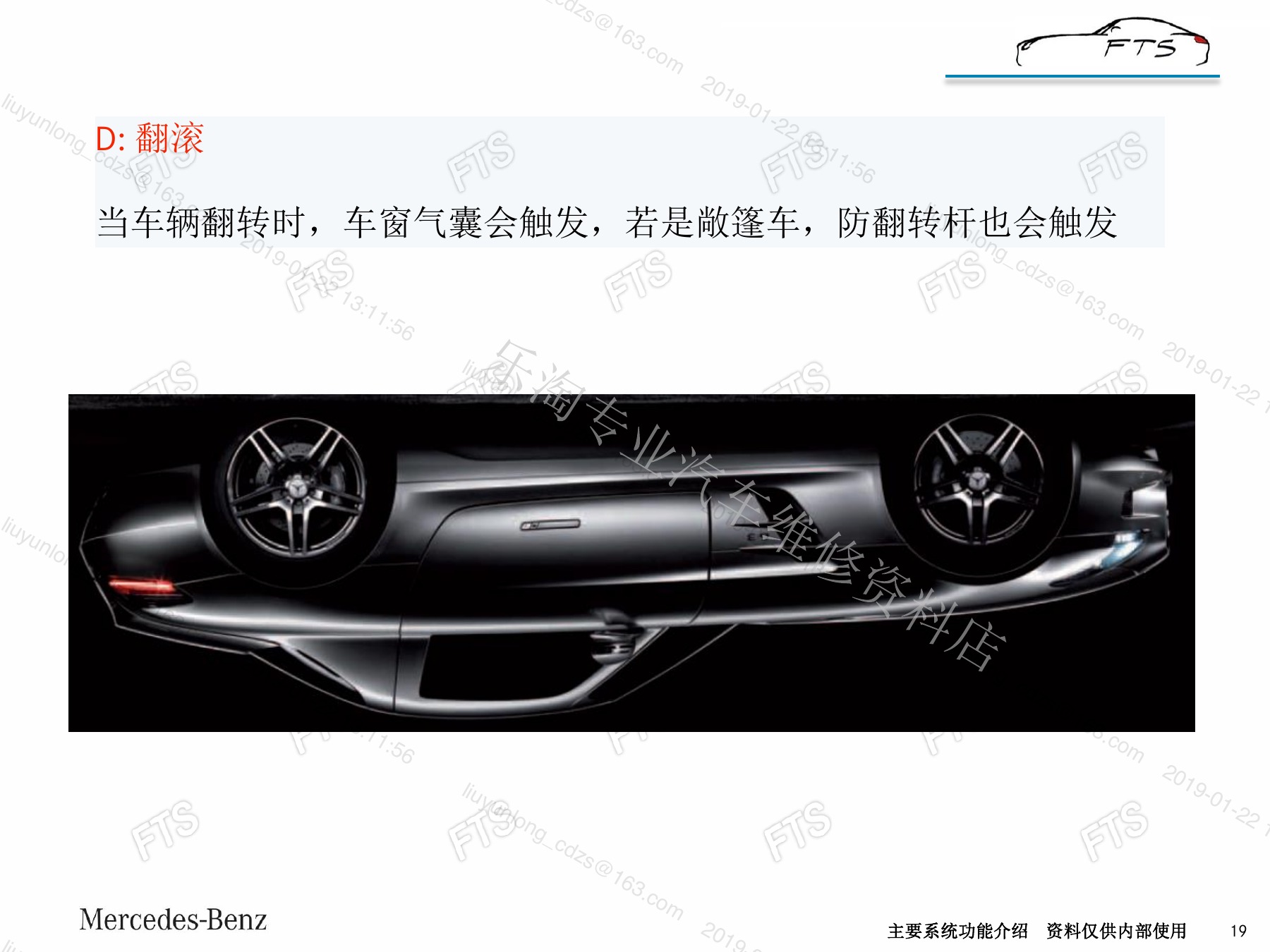

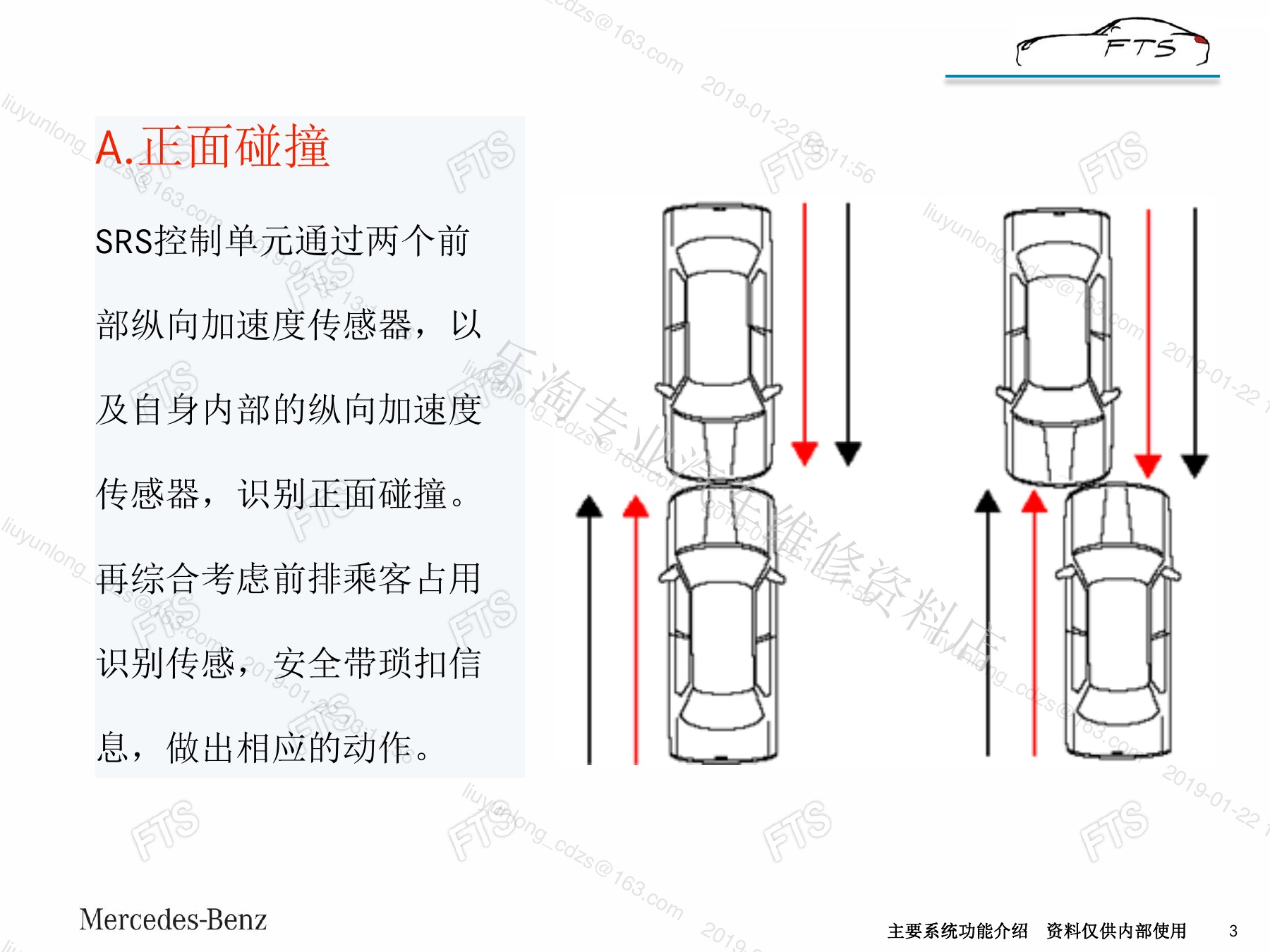

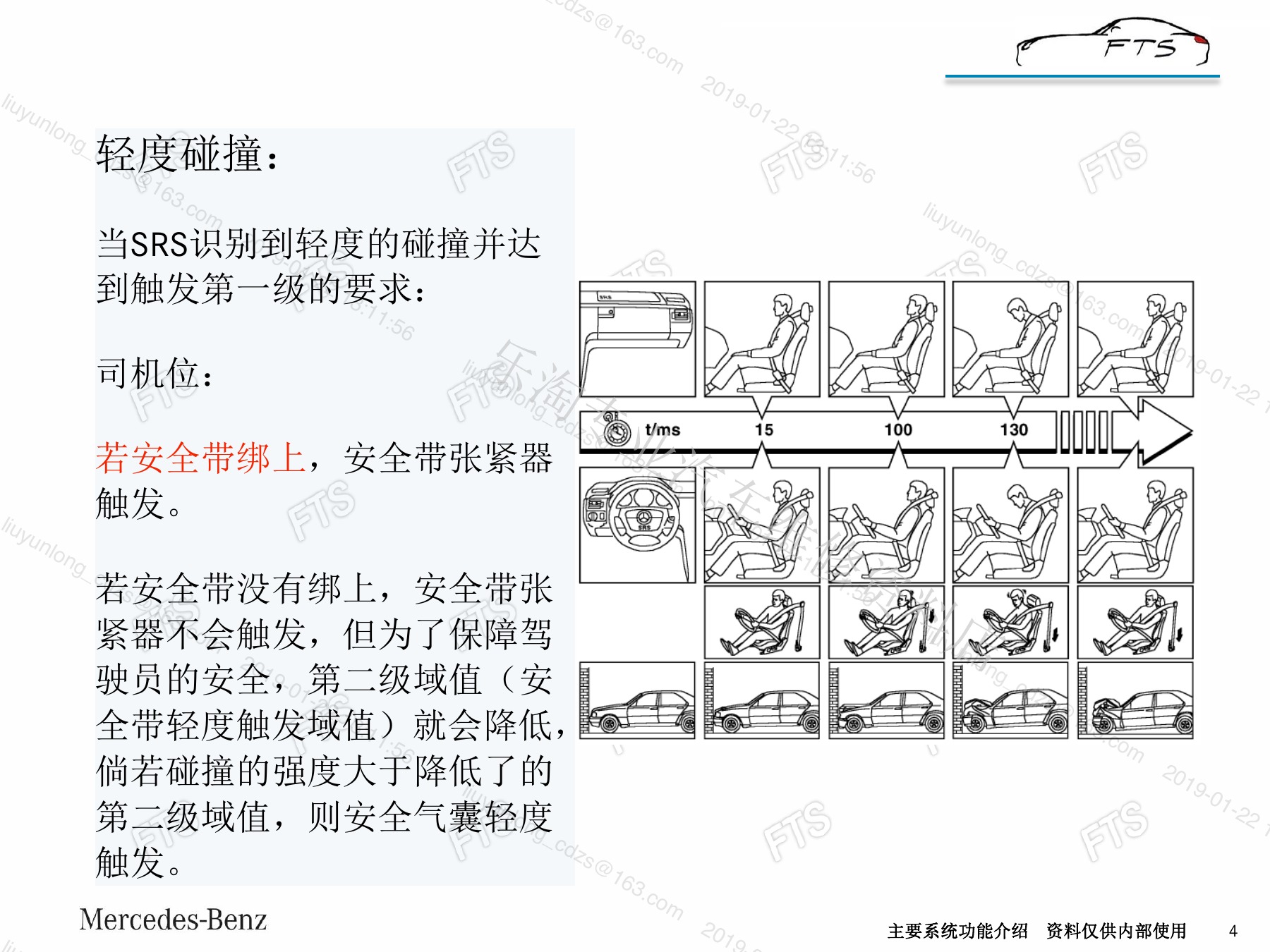

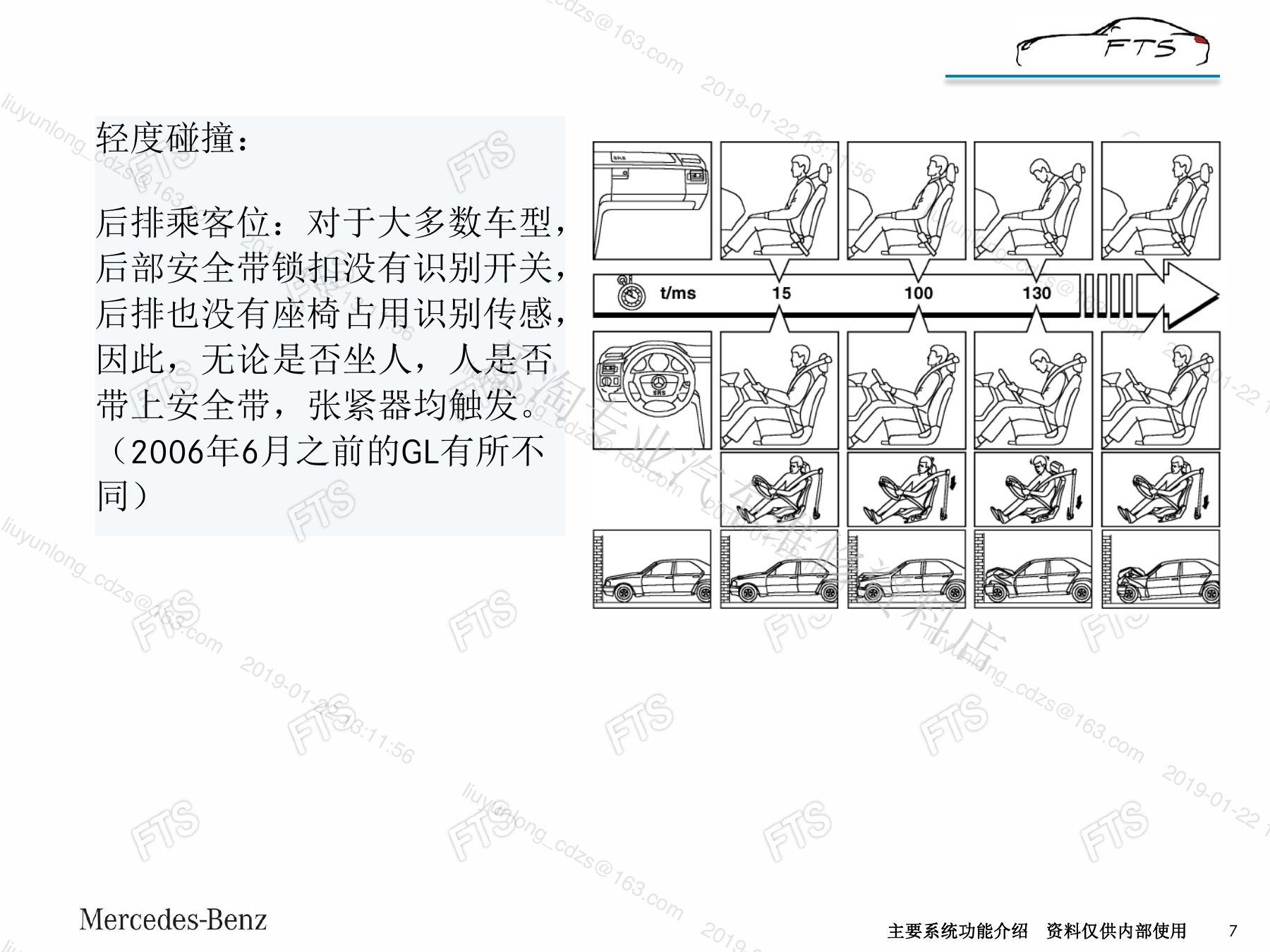

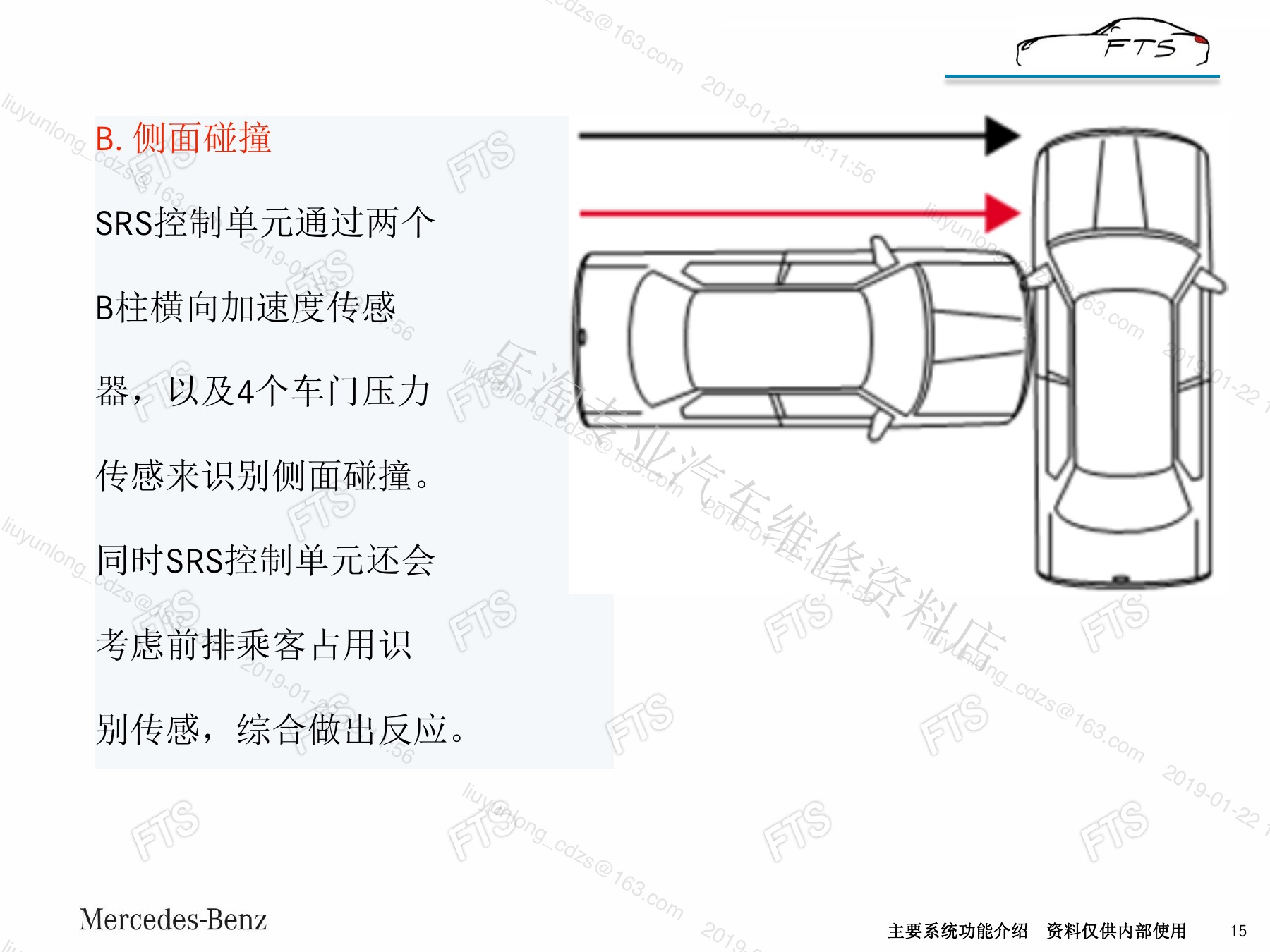

原资料用轻度、中度、重度正碰，以及侧碰、尾碰和翻滚示例解释策略。示例反映的是课程车型逻辑，不是所有车型的统一规则；事故鉴定应以事件记录、触发部件、车身受力和当前车型功能文件共同判断。

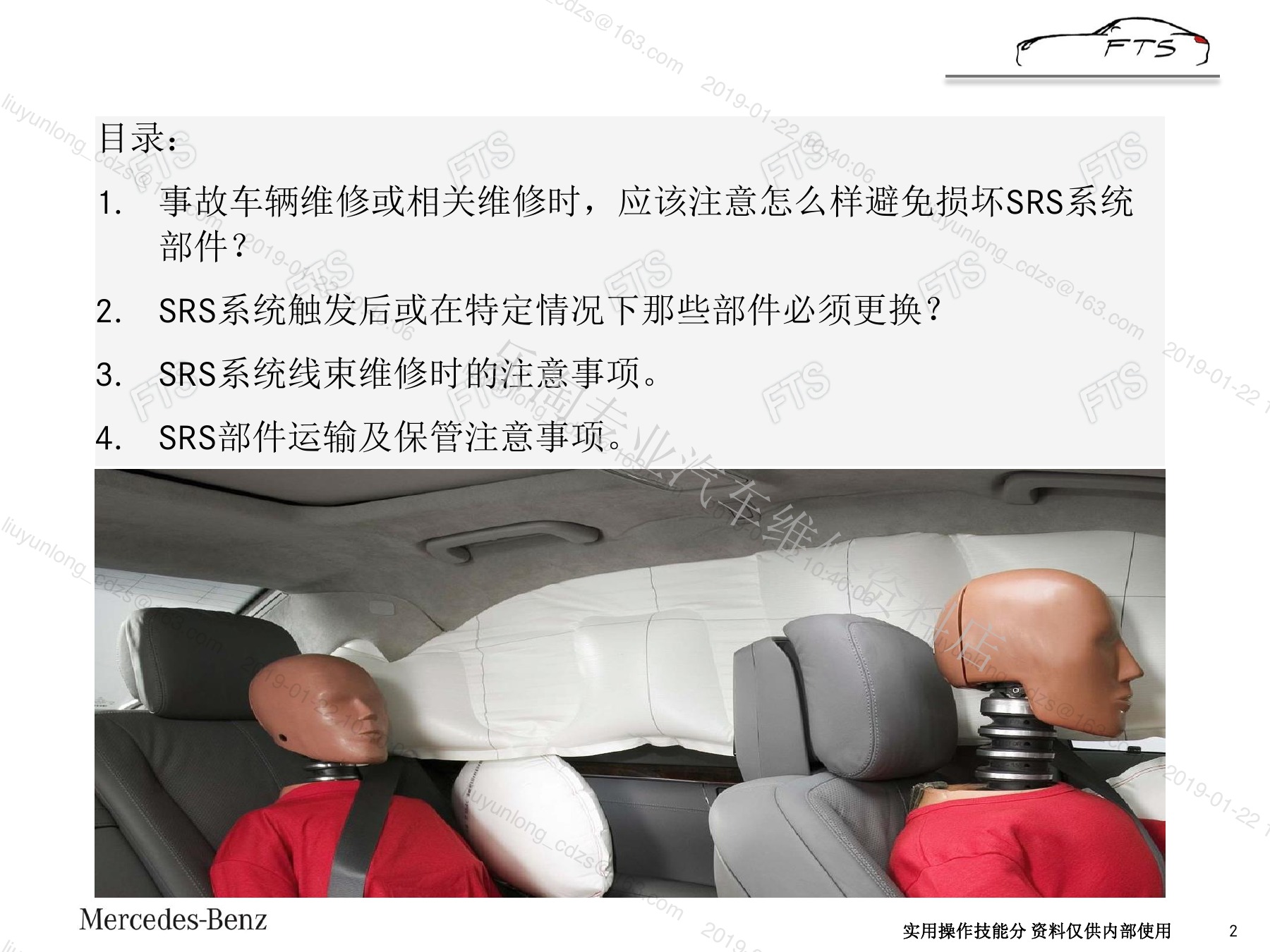

六、事故维修、断电隔离与烟火式部件安全

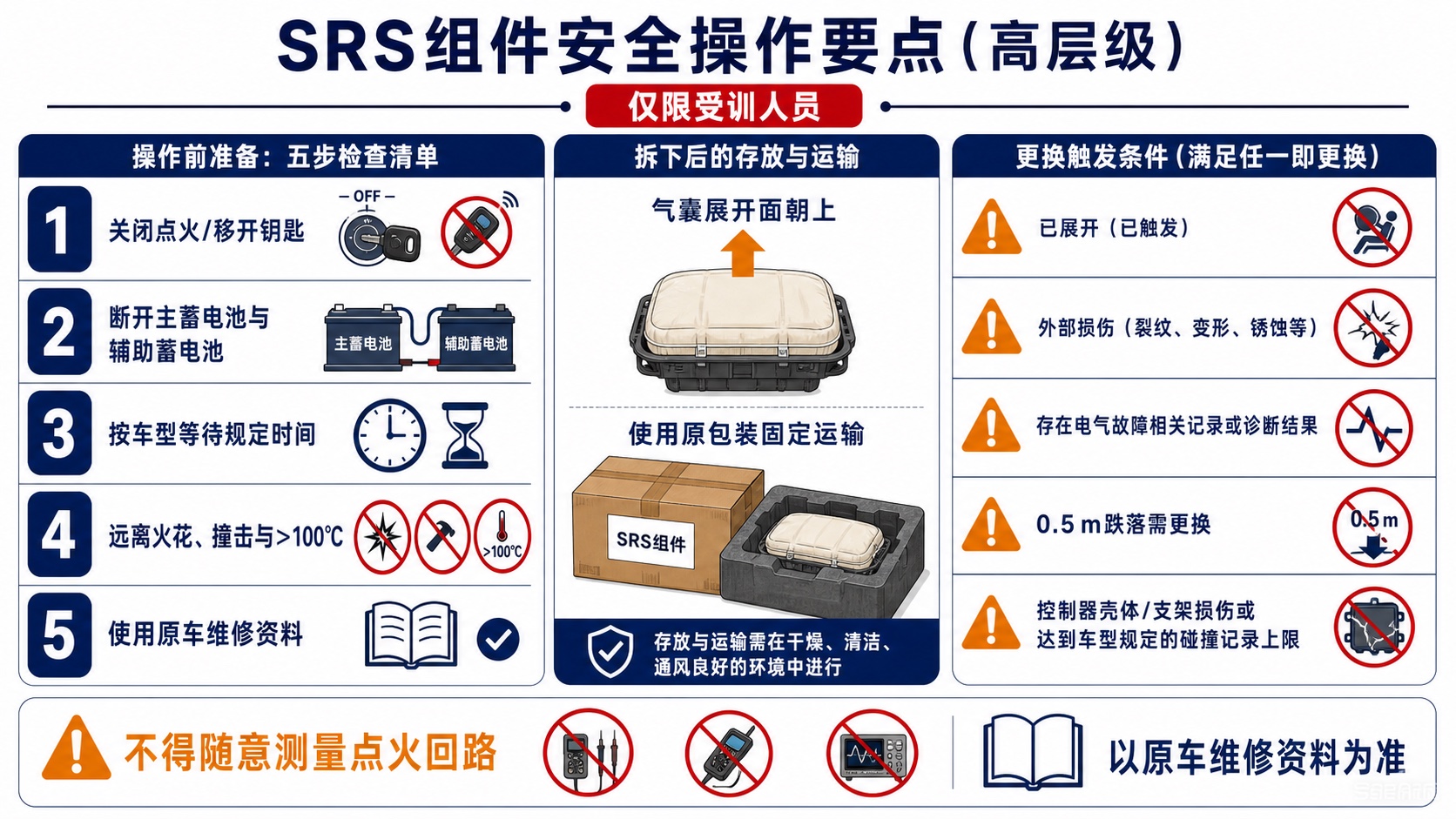

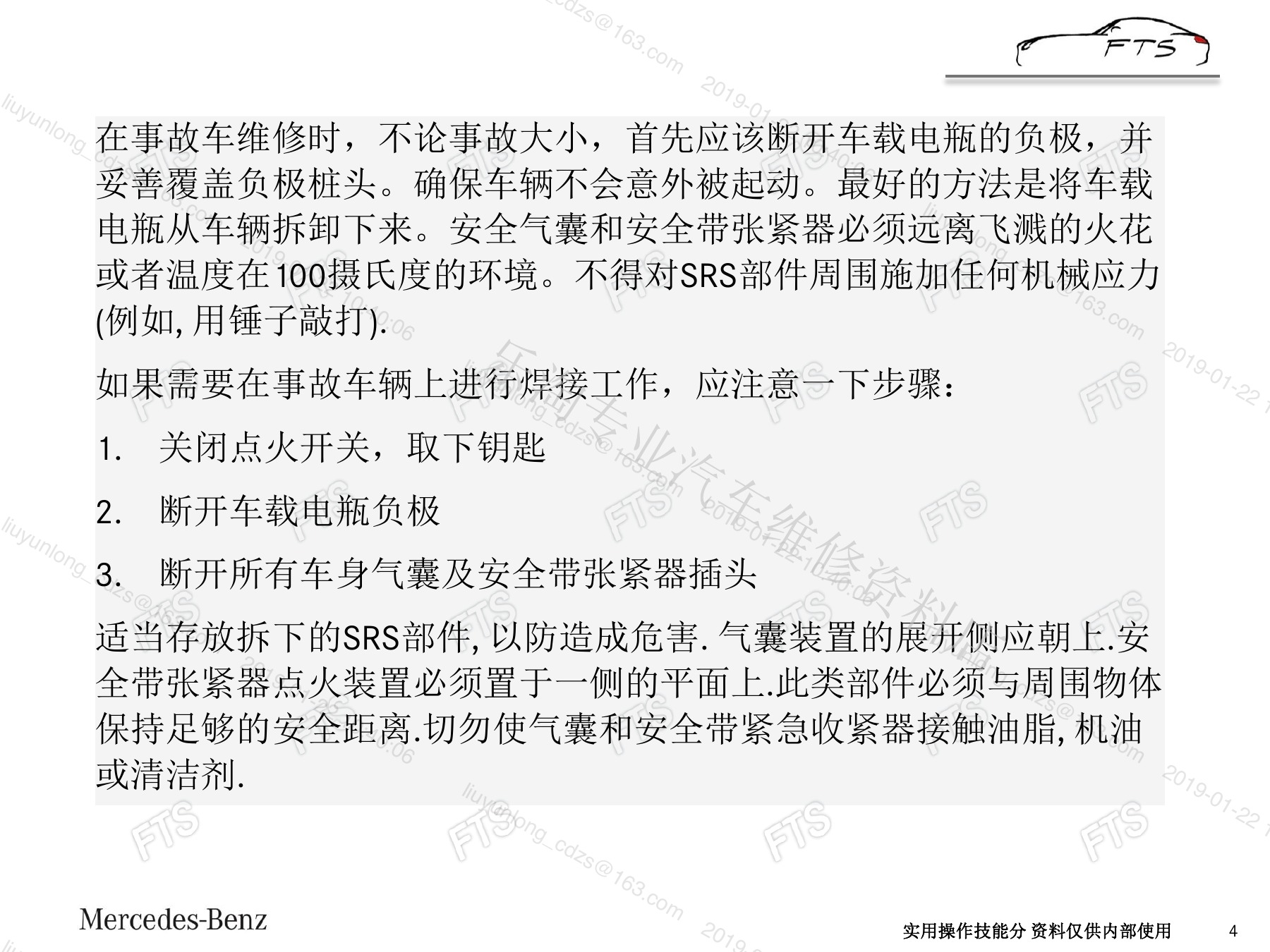

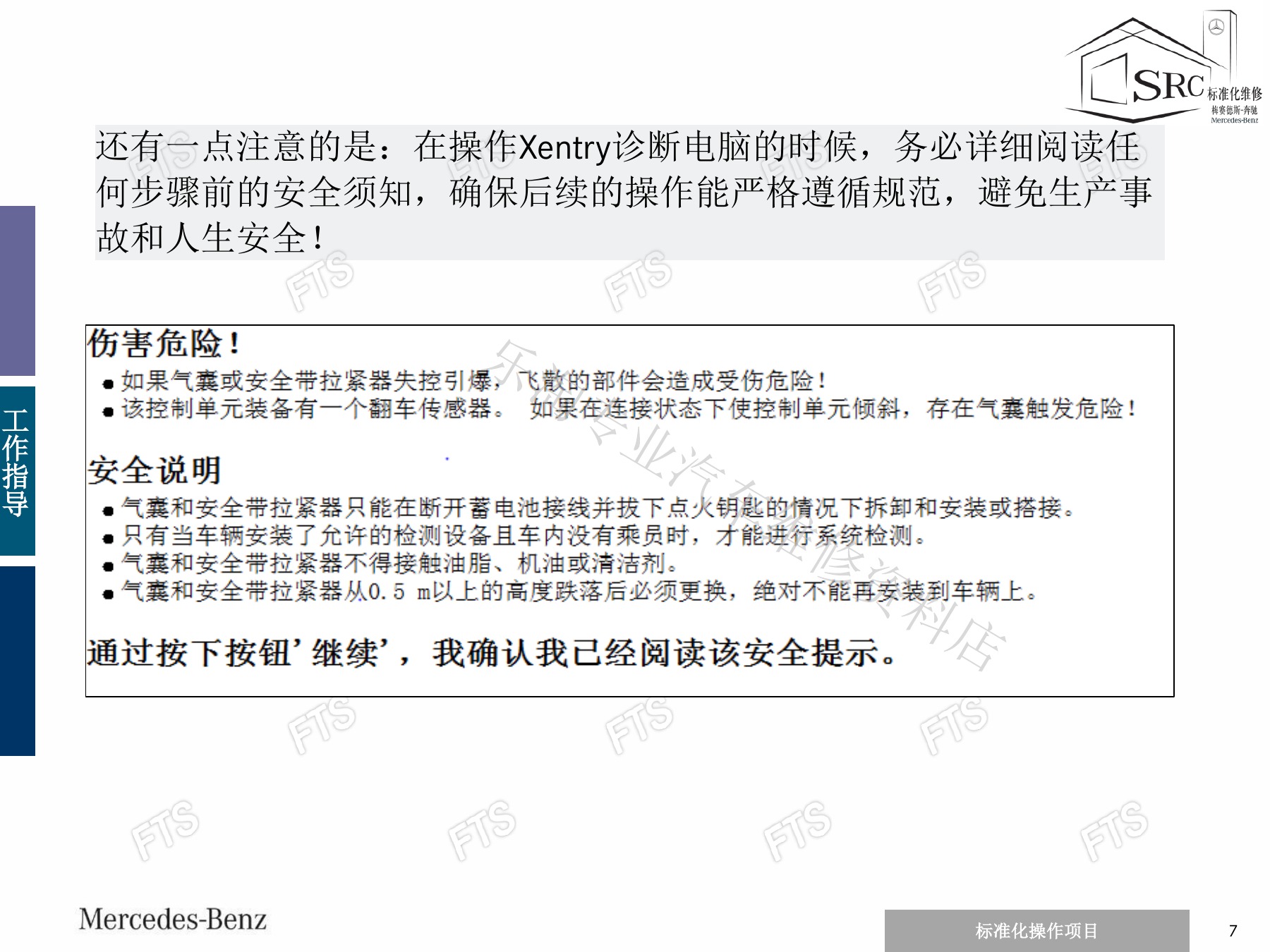

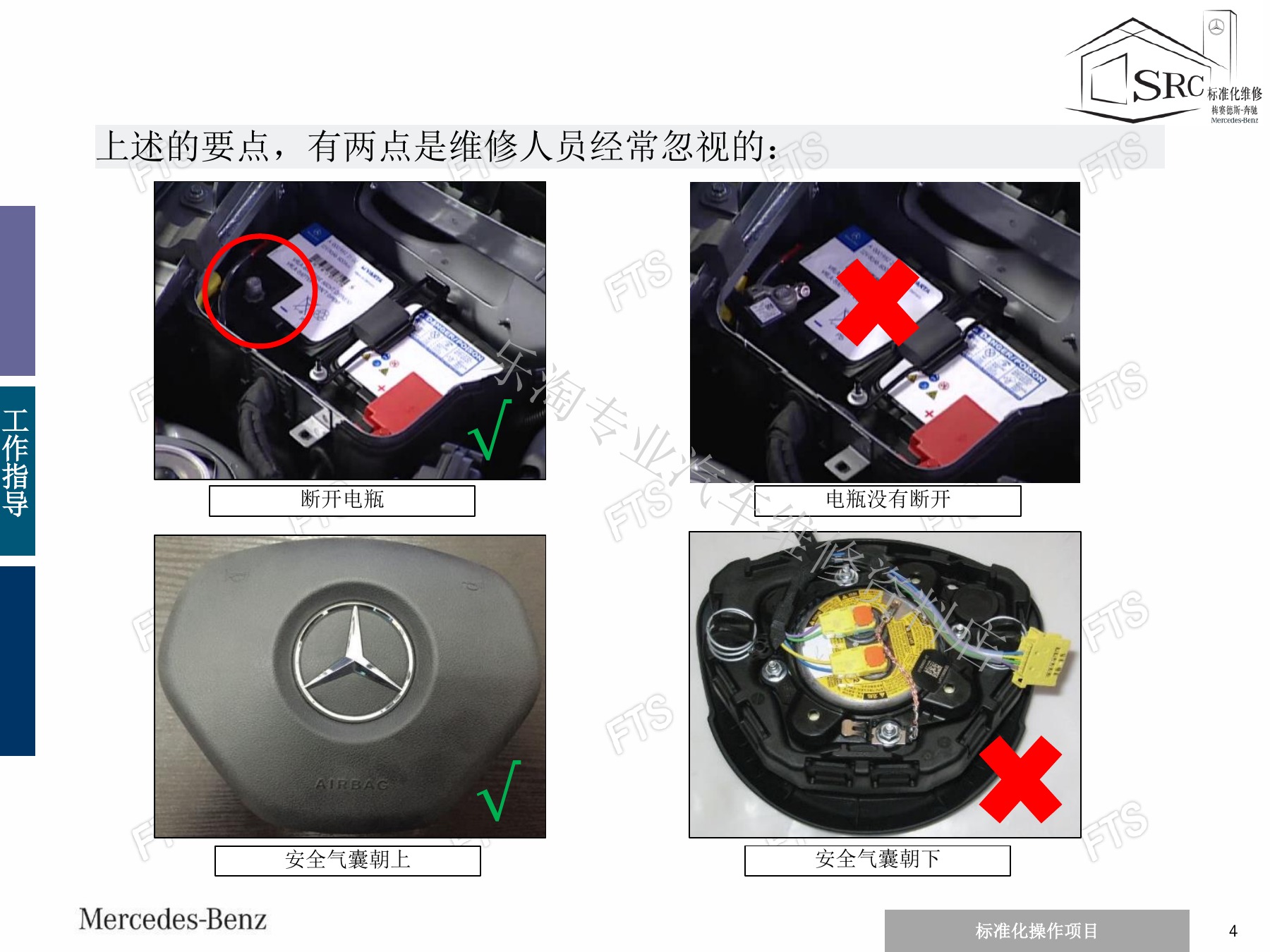

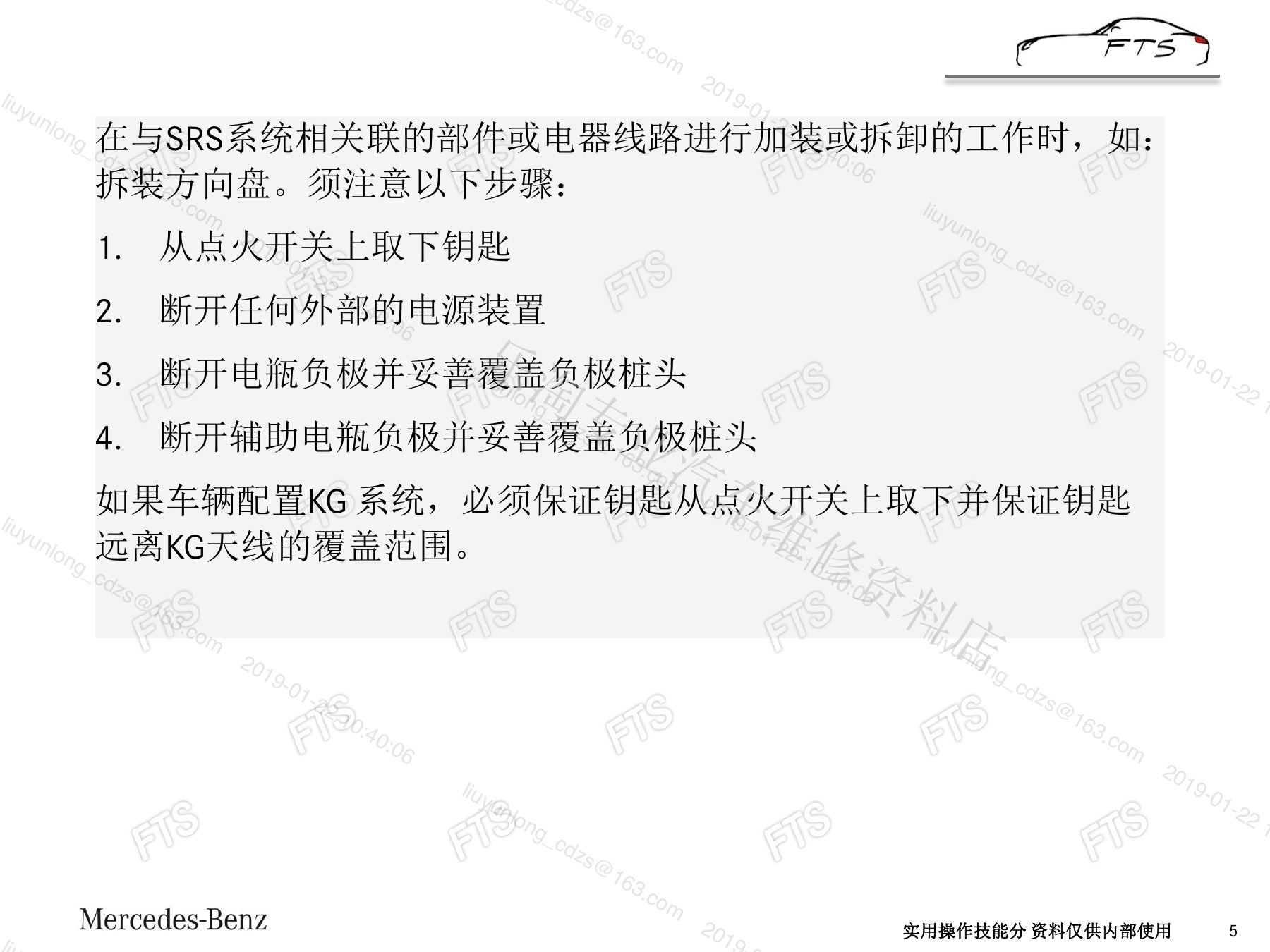

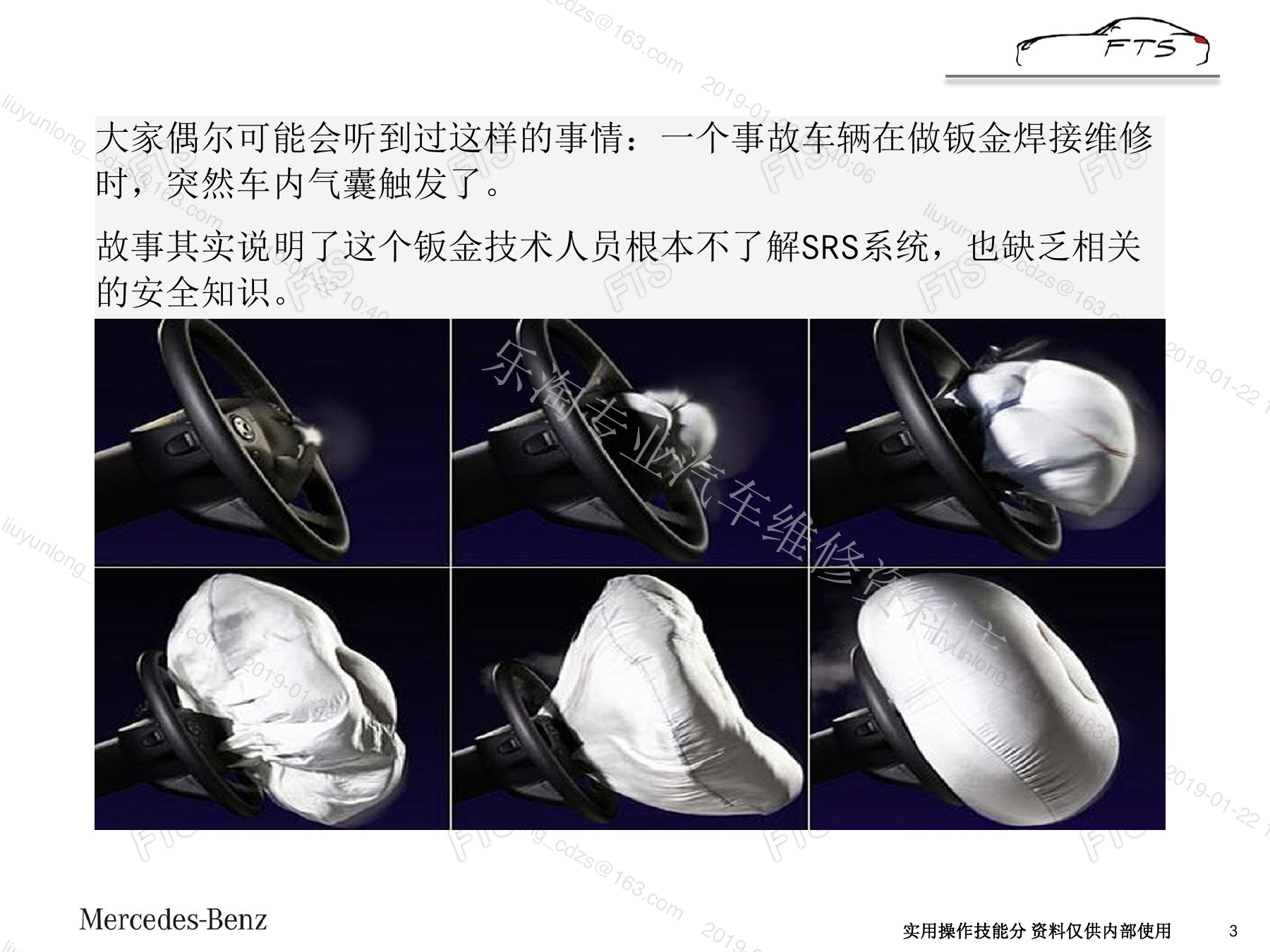

事故车钣金、焊接、方向盘或相关电气作业前，应按当前WIS关闭点火、移开钥匙或禁用无钥匙唤醒、断开外部电源和车辆电源，并等待规定时间。拆下的气囊展开面朝上，张紧器和其他烟火式部件按规定方向放置。

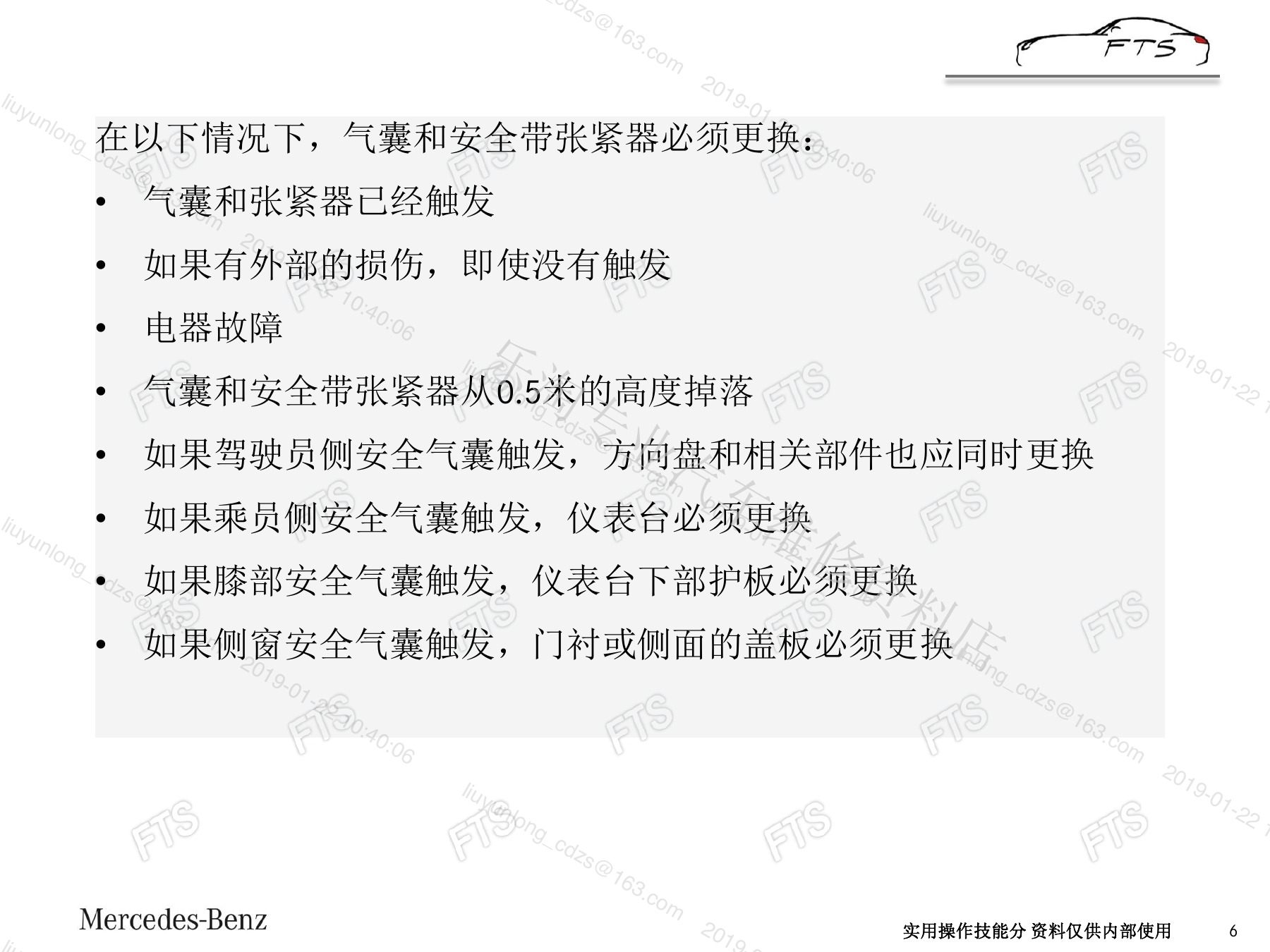

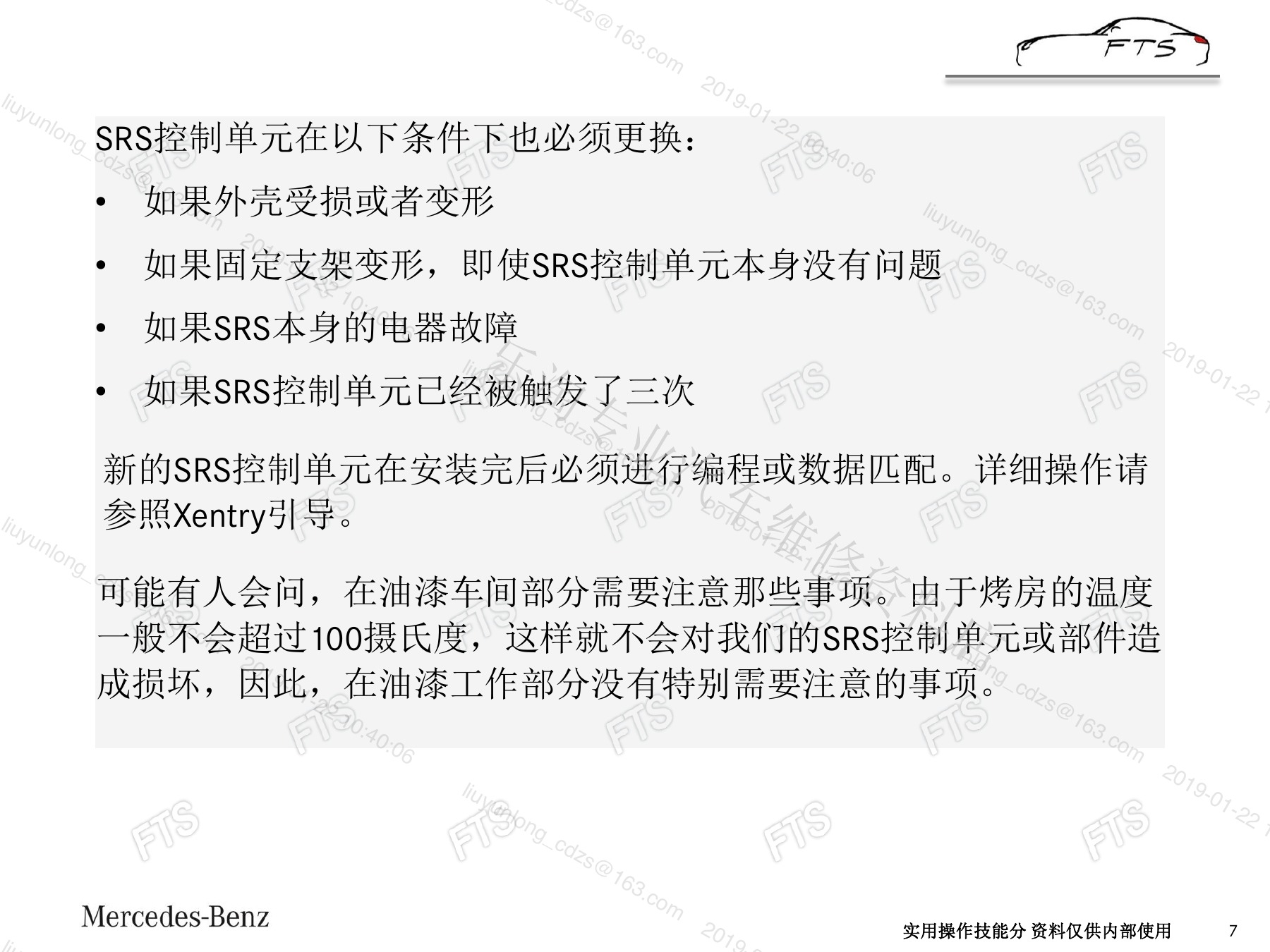

原课件列出触发、外壳或支架损伤、跌落和电气故障等更换情形，并说明部分关联饰件及控制单元的处理。具体更换范围、等待时间和编程要求必须按当前车型维修文件确认，不能把旧课程列表直接当作全系通用结论。

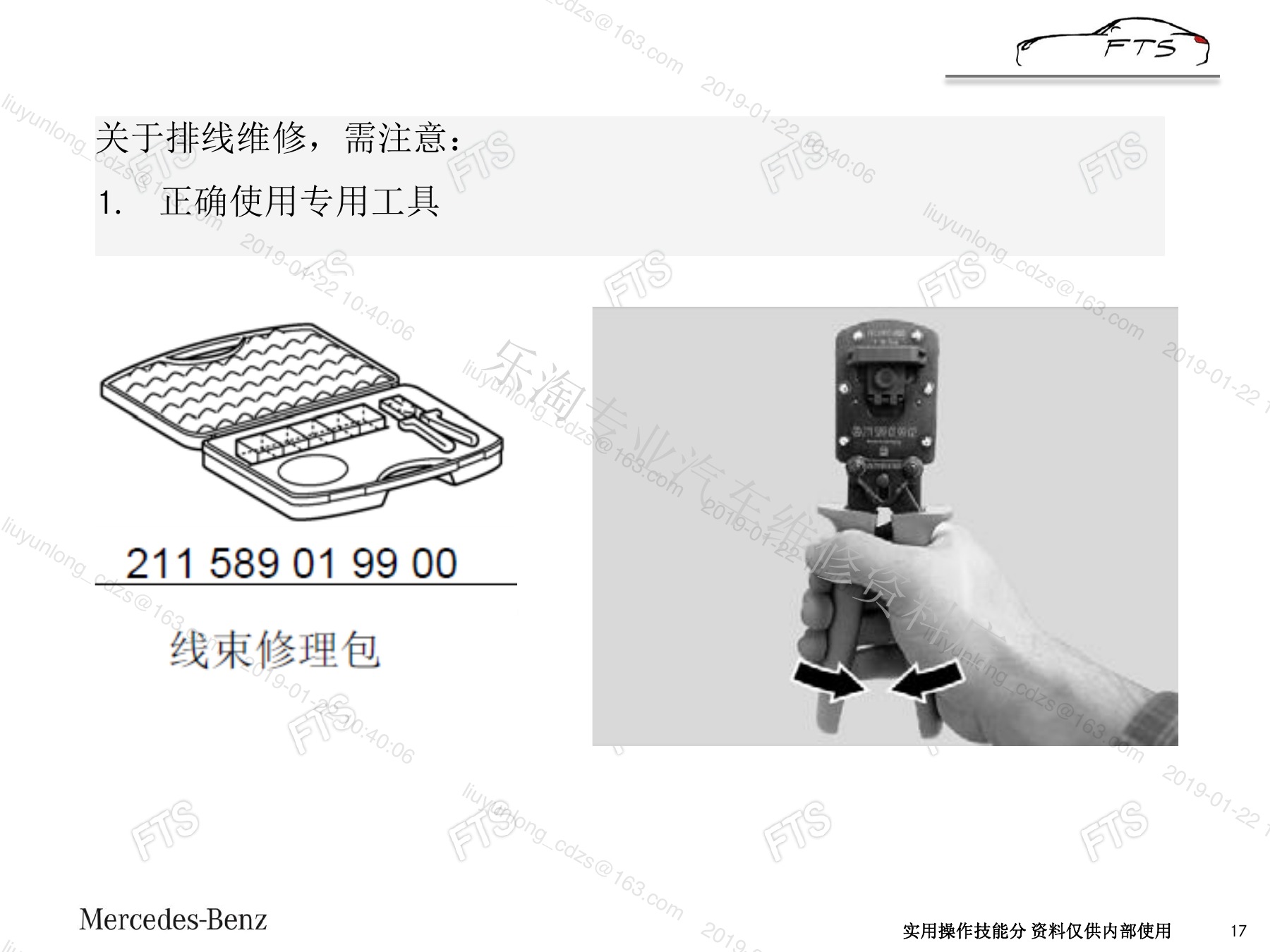

七、SRS线束压接、焊接与扁平导线维修

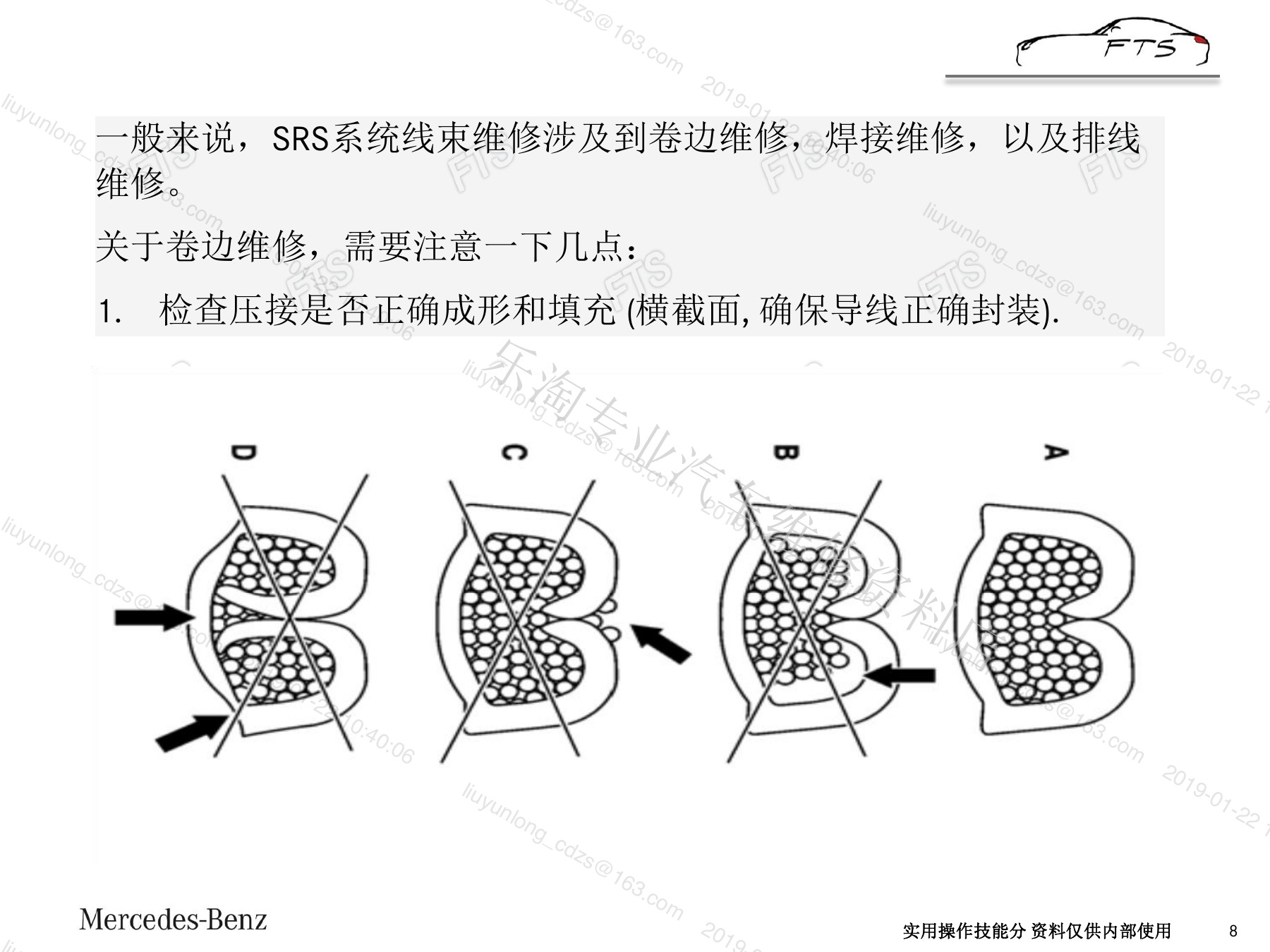

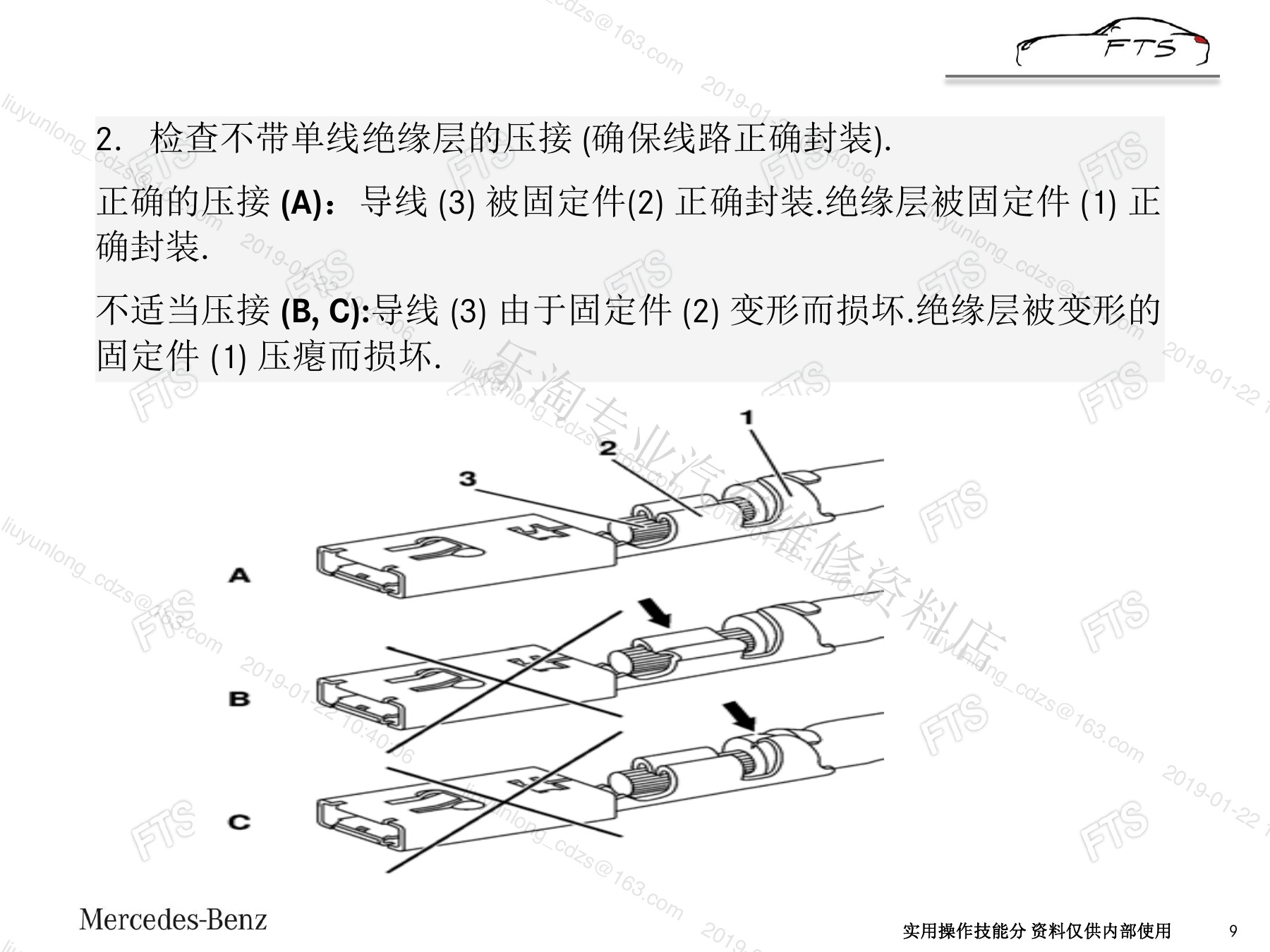

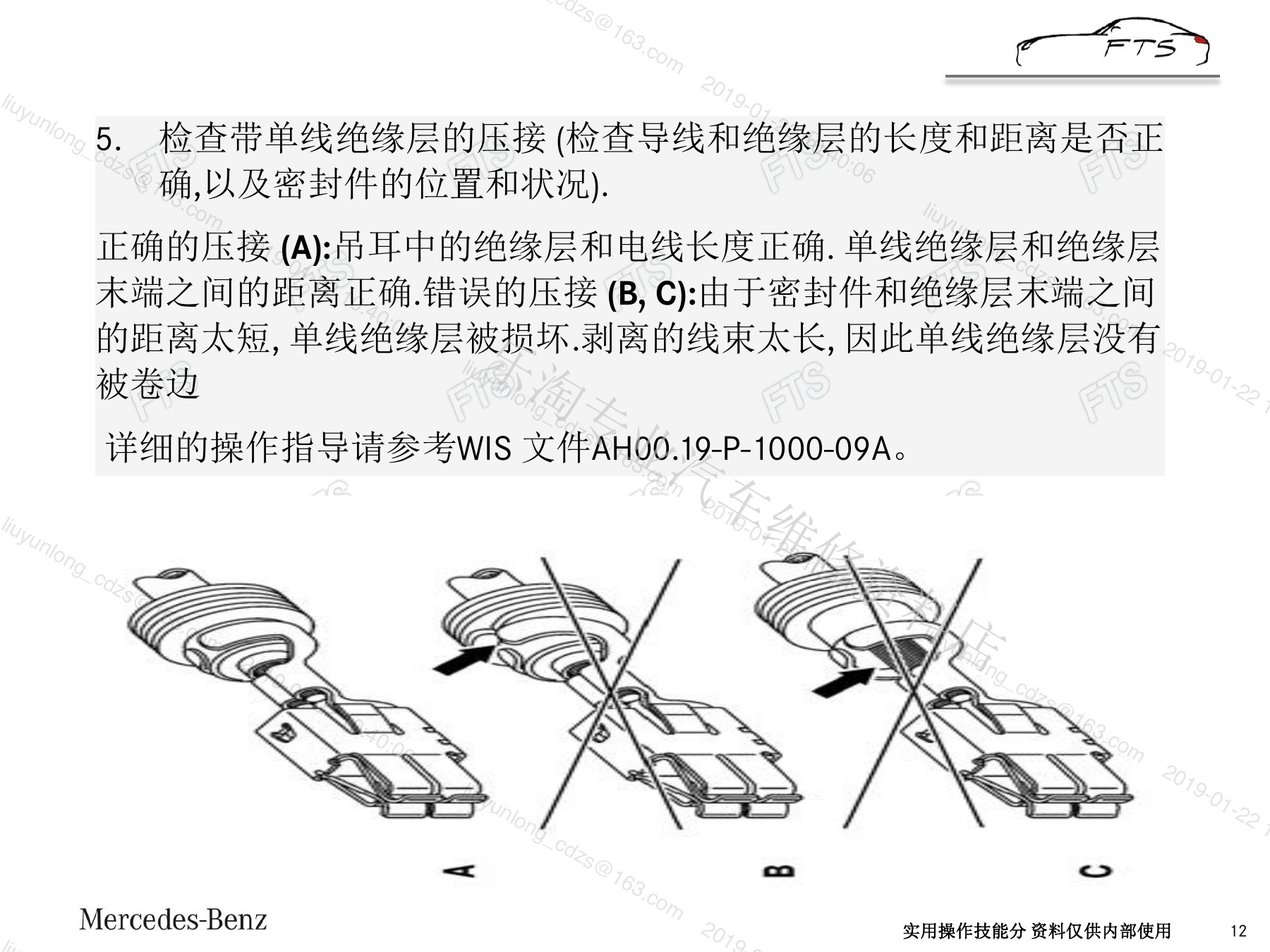

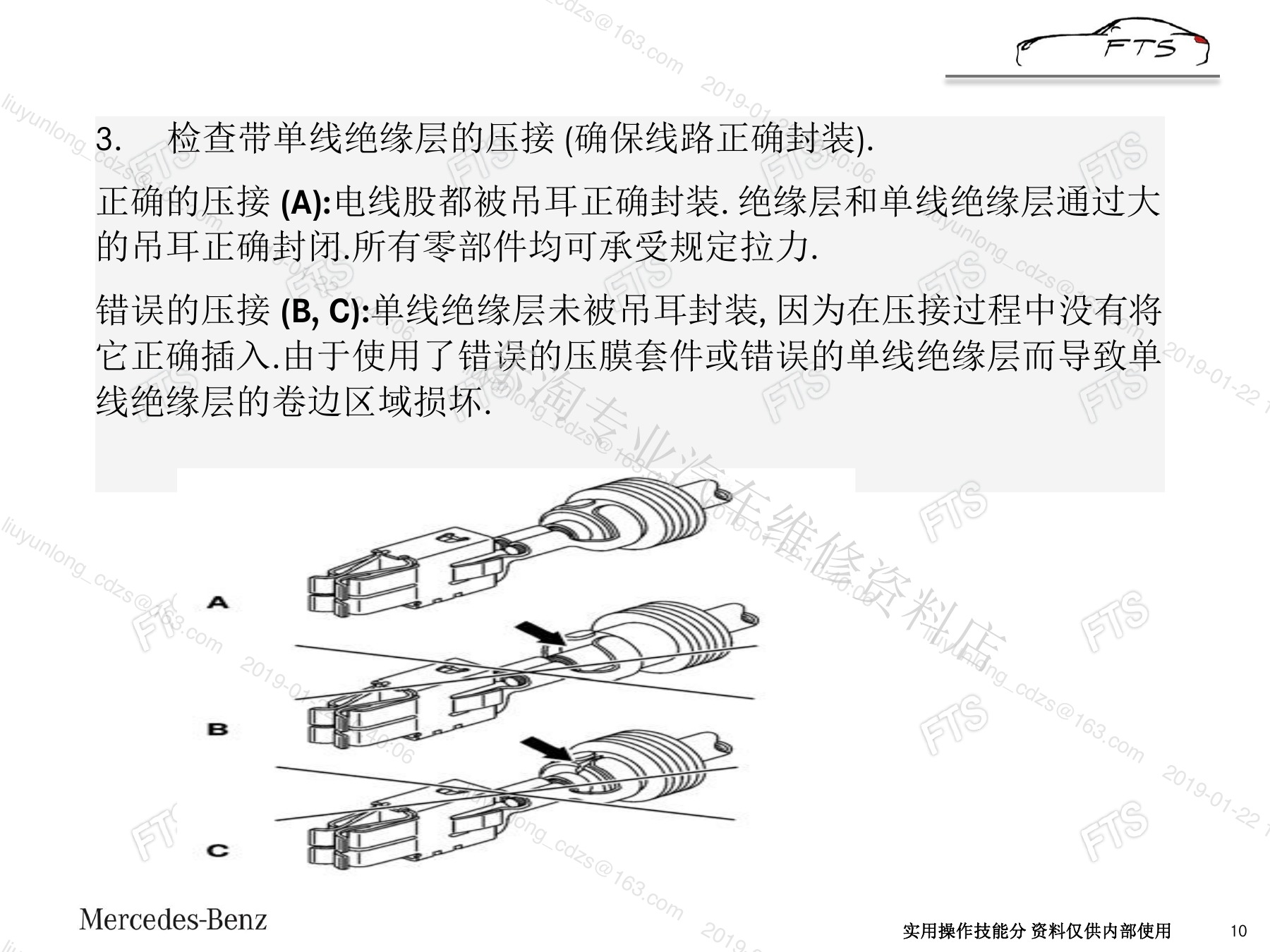

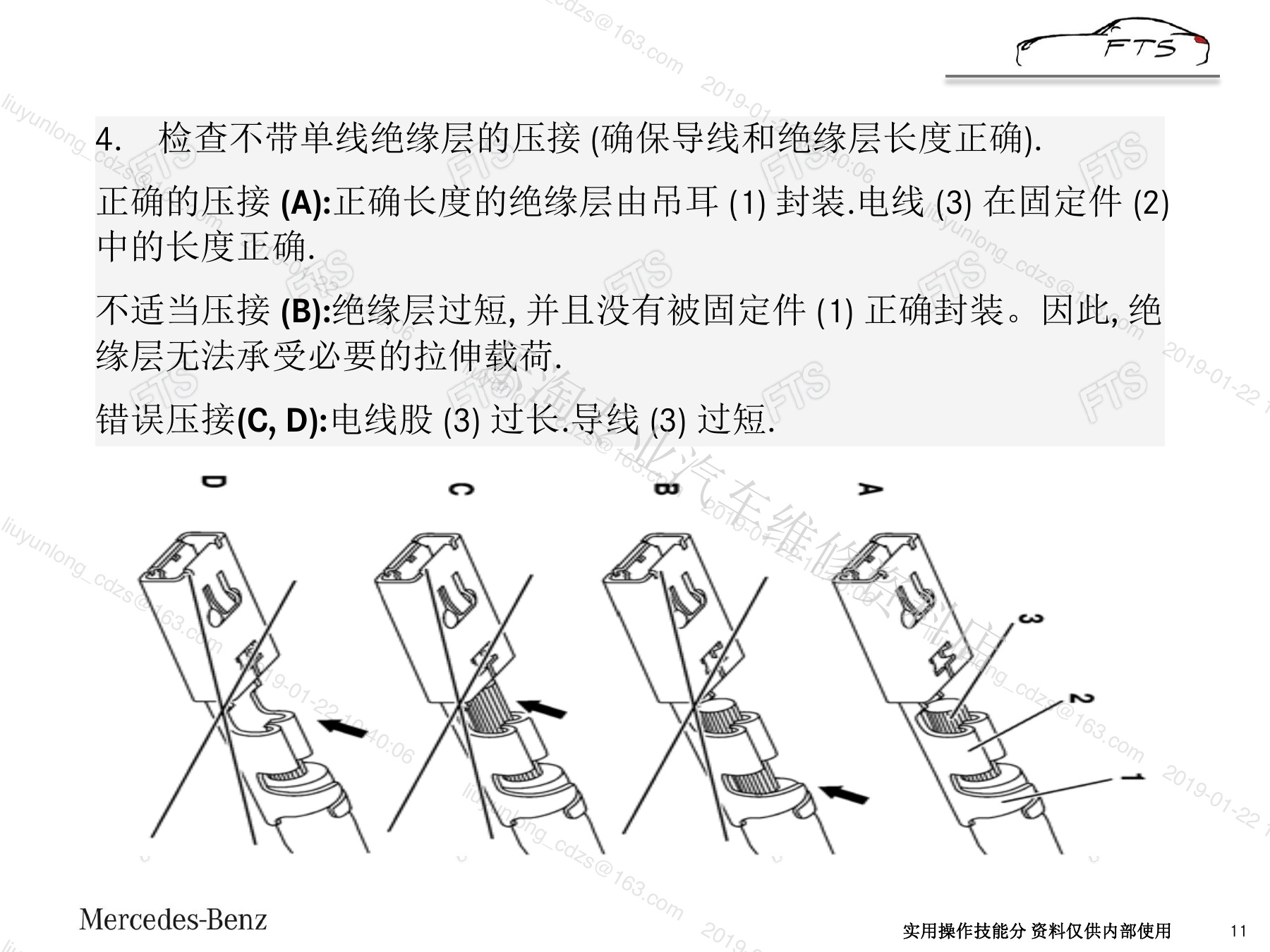

SRS线束维修必须使用获准的端子、导线、压接模具和维修方法。压接质量要检查导体与绝缘层包覆、剥线长度、密封件位置和拉力；错误压接可能形成高阻、间歇断路或密封失效。

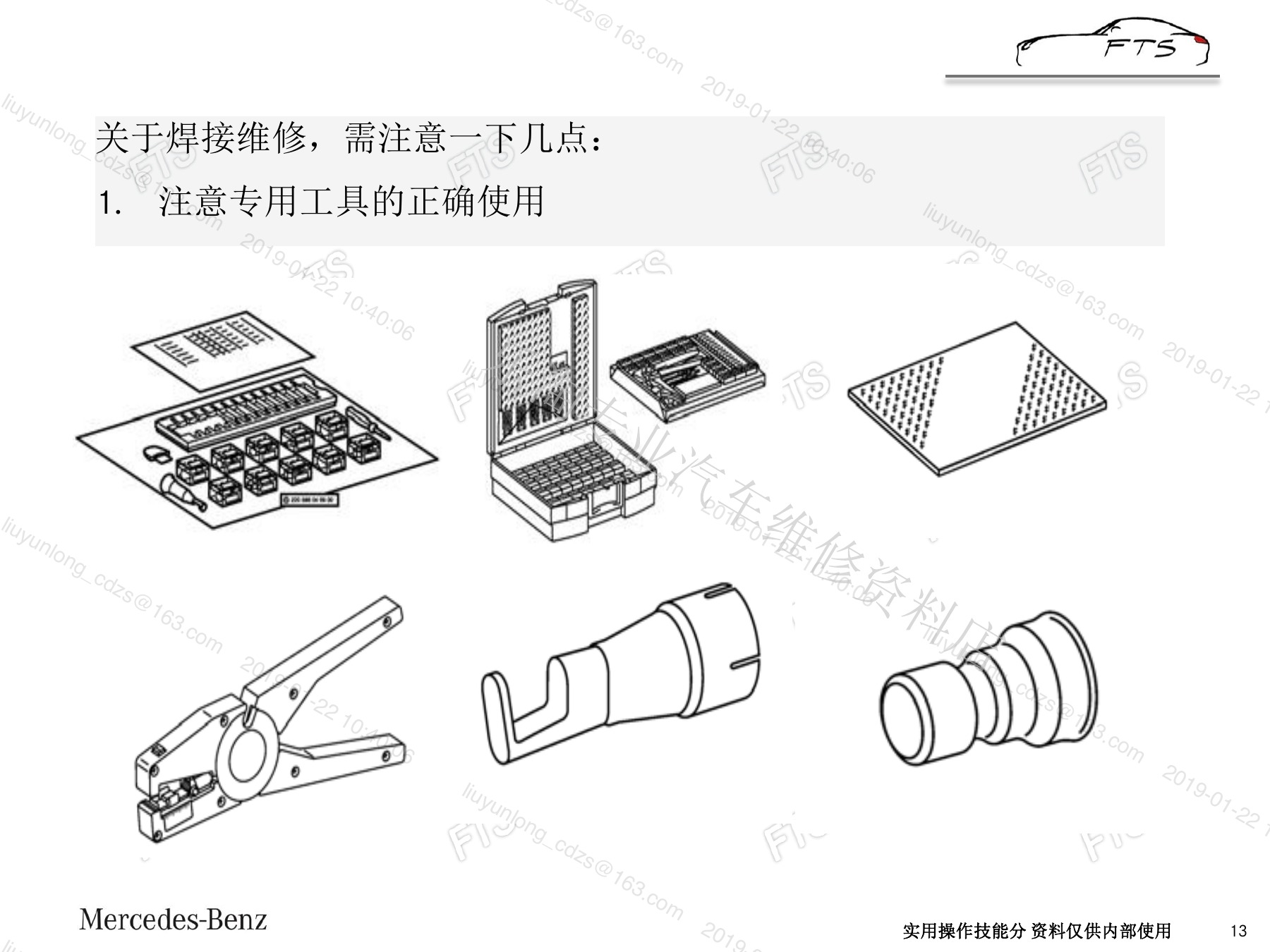

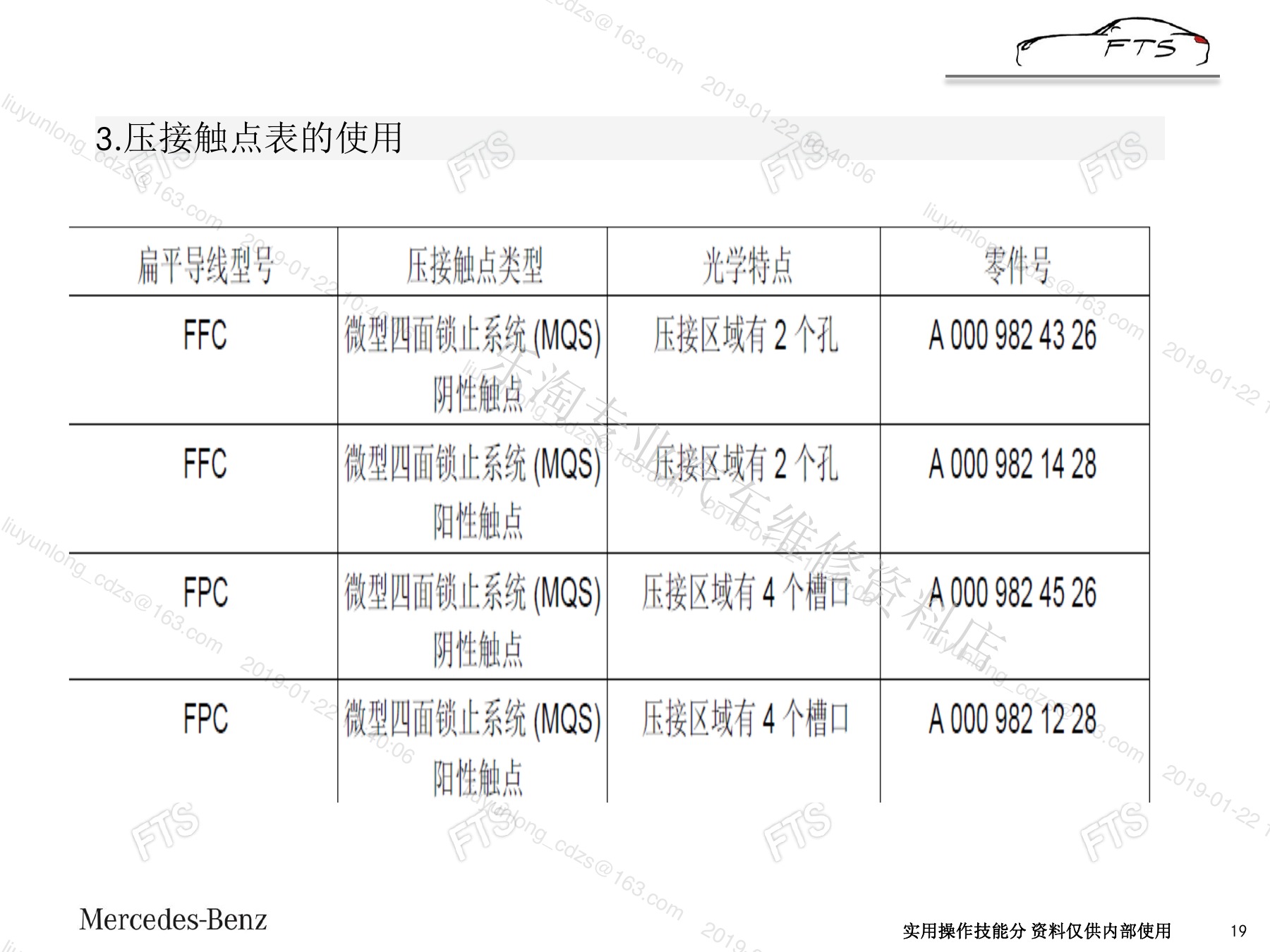

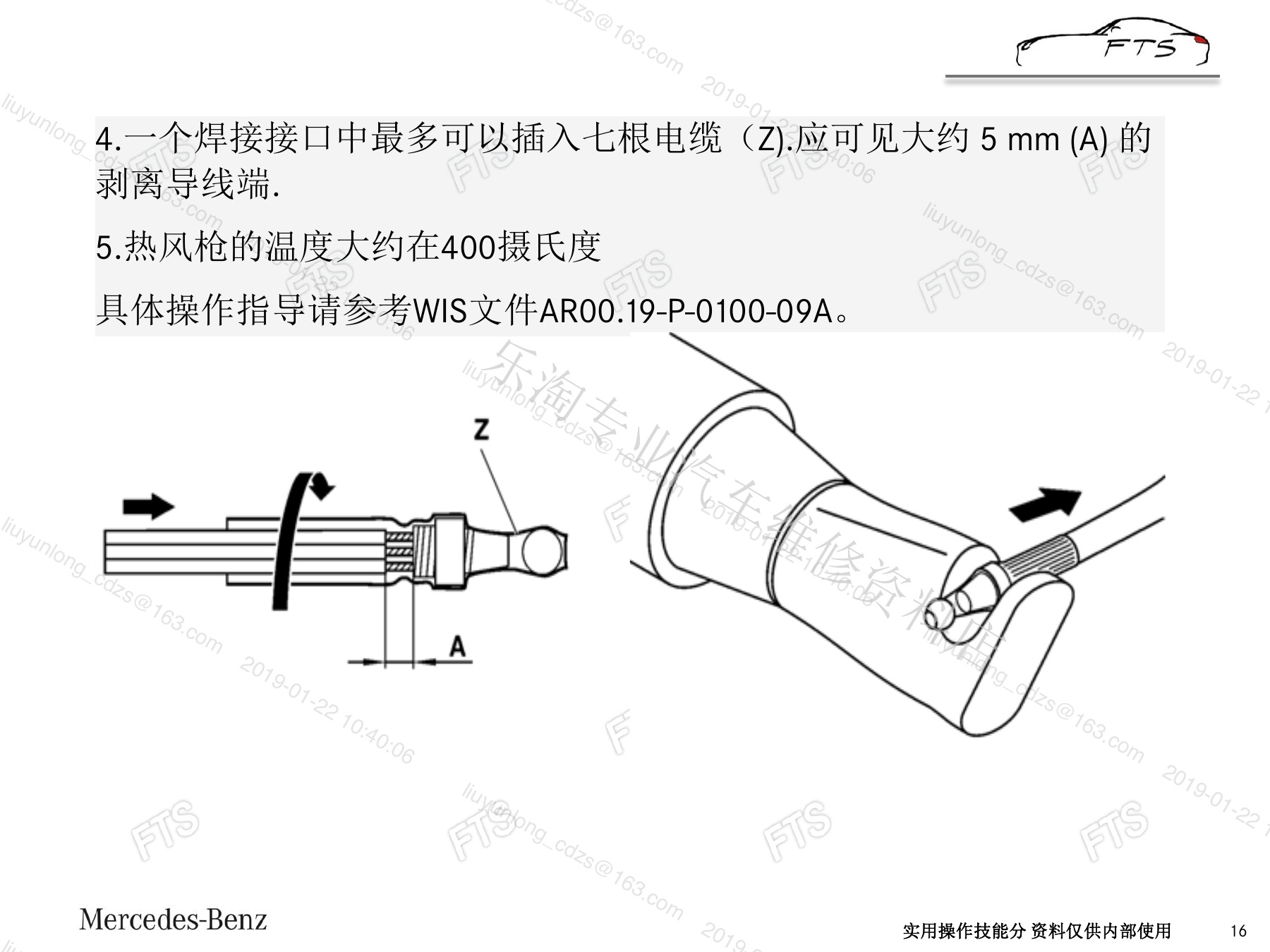

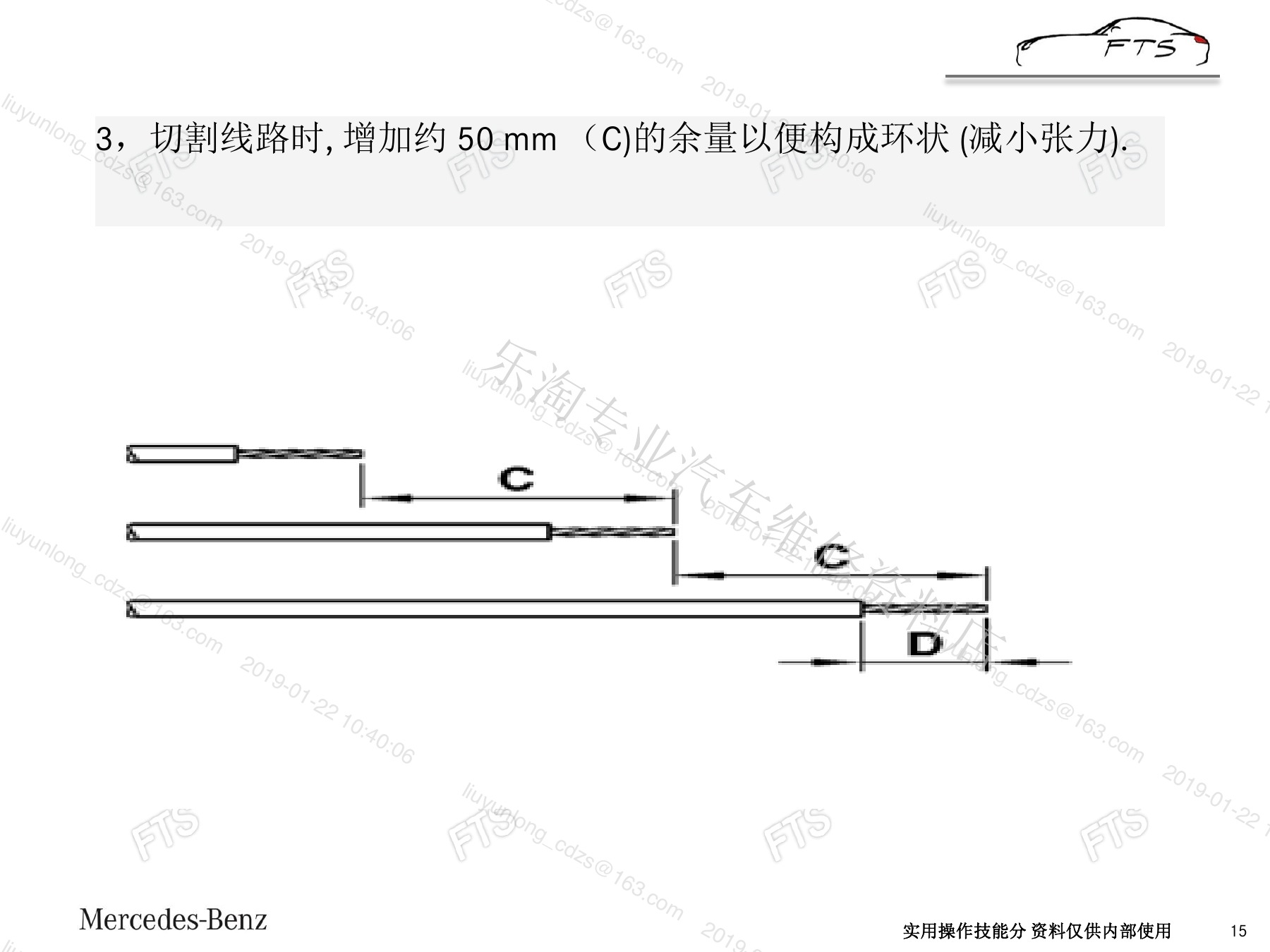

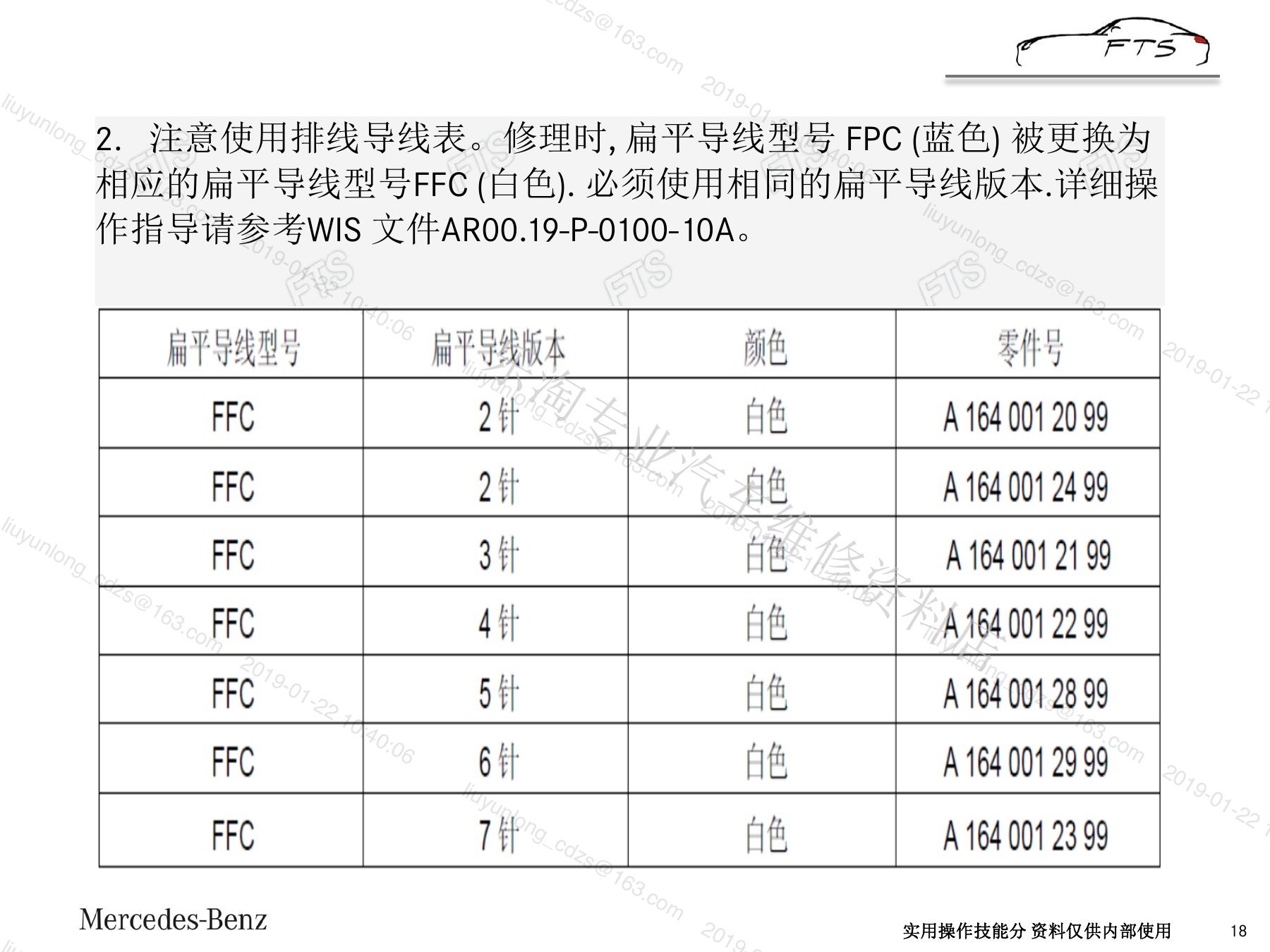

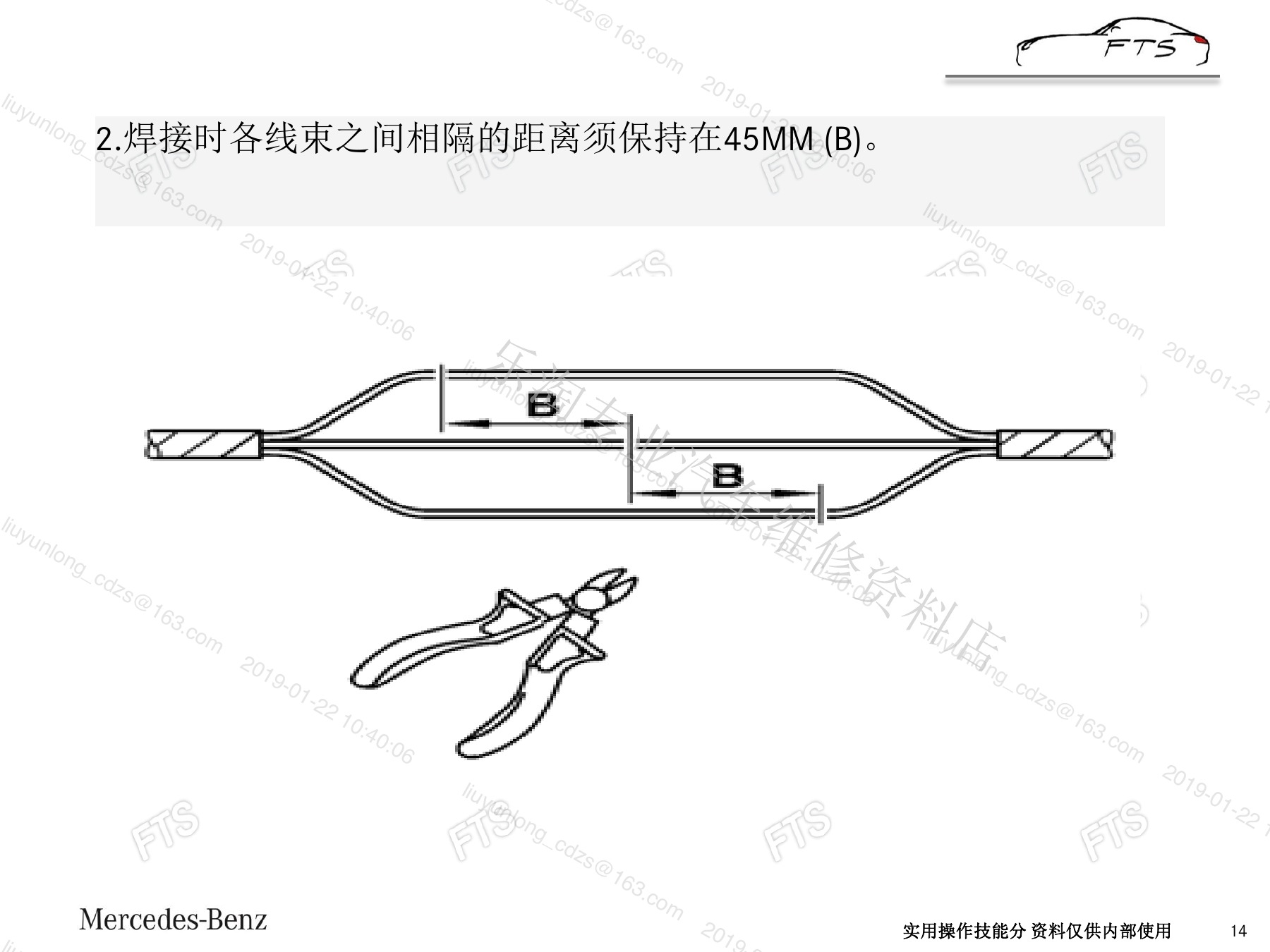

课件还展示焊接连接的错开距离、预留环形余量、剥线尺寸和热缩处理，以及FPC/FFC扁平导线的版本匹配。页面中的历史WIS编号和示例尺寸只用于理解方法，施工时应查当前VIN对应文件。

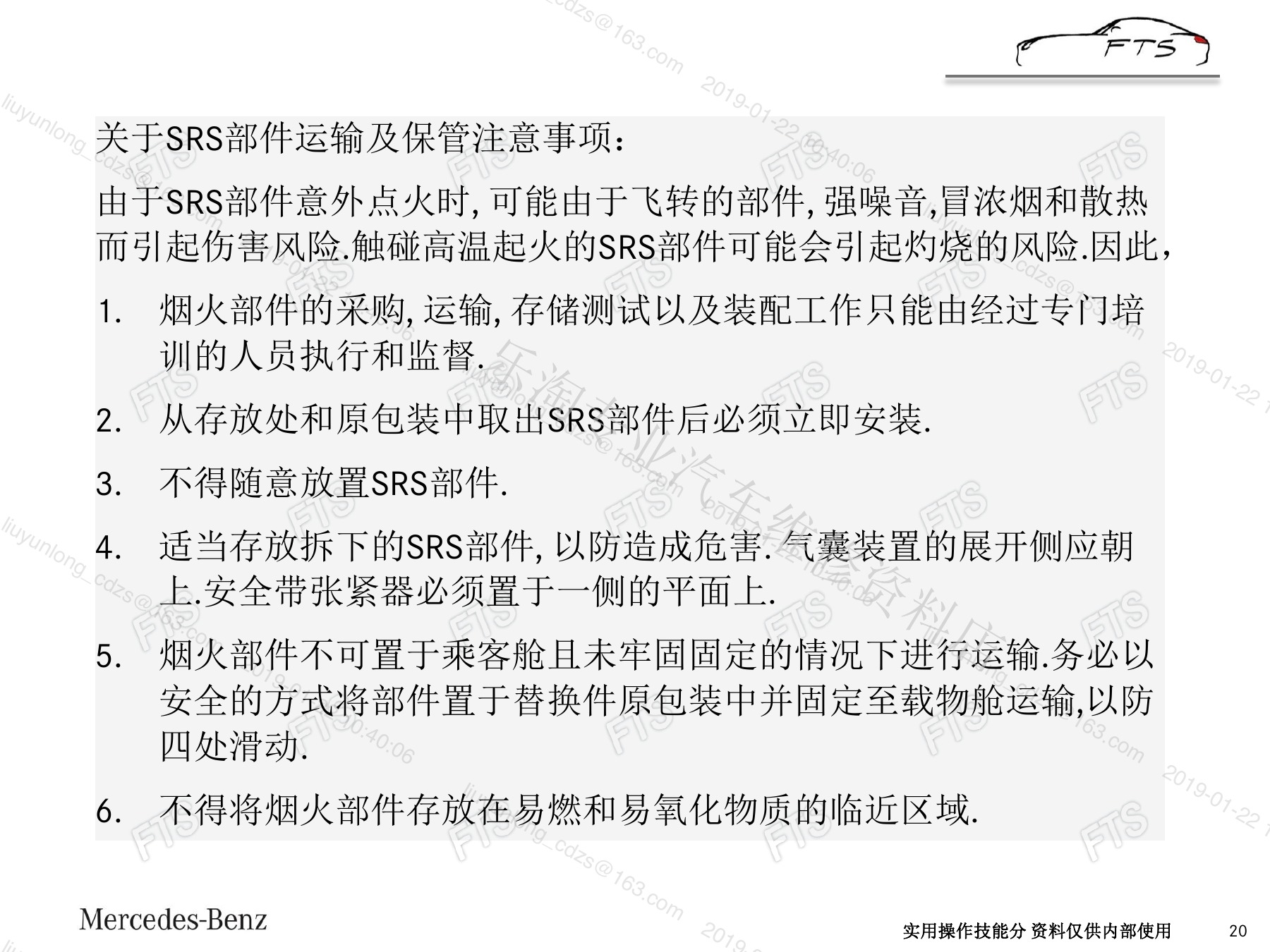

八、SRS部件运输、保管与作业人员要求

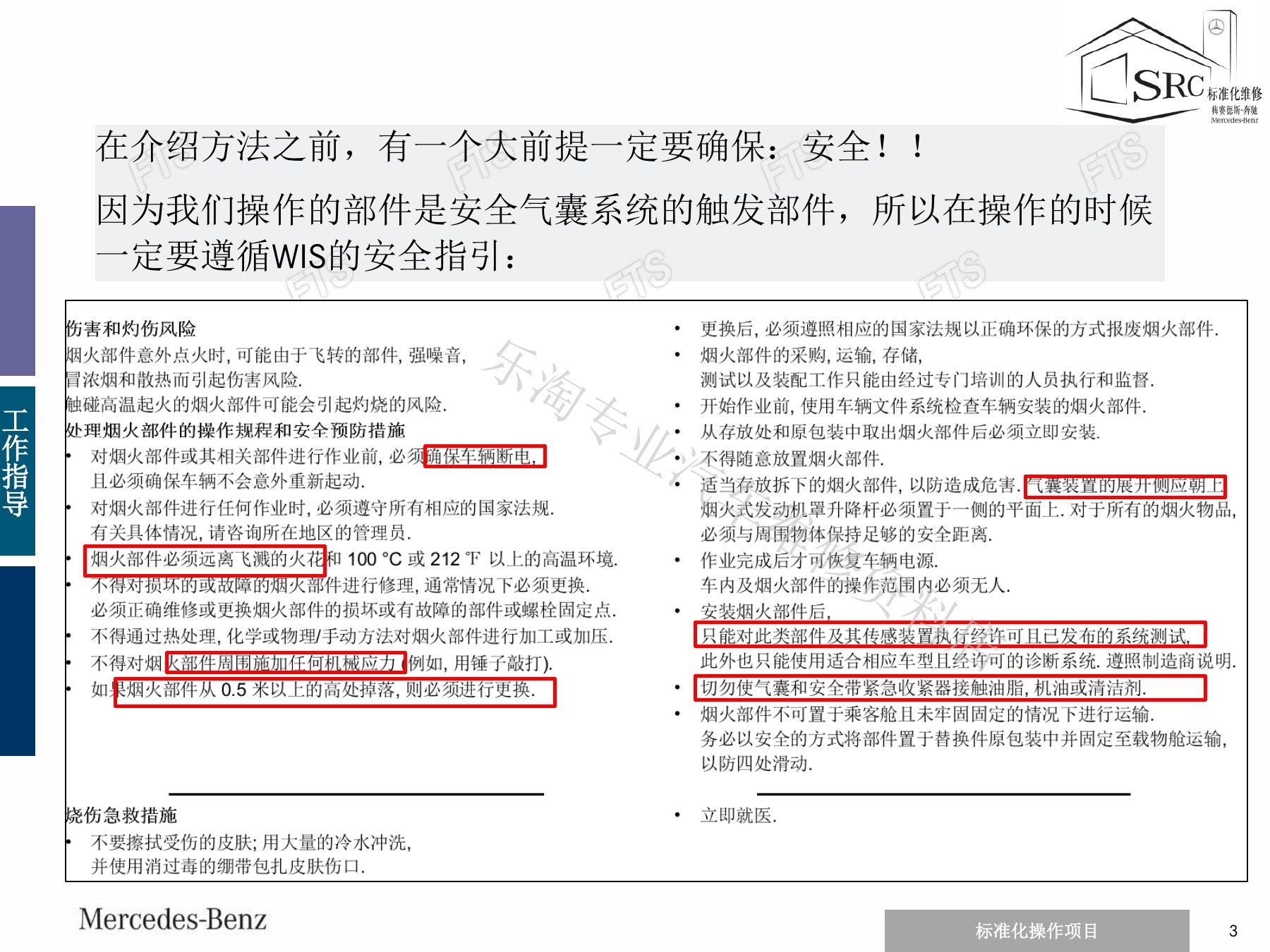

烟火式部件意外点火可能造成飞散、强噪声、高温和烟气风险，因此采购、运输、存储、测试和装配应由受训人员执行。部件从原包装取出后应尽快安装，不得在乘员舱内无固定放置，也不得靠近热源或机械冲击区域。

九、安全气囊点火回路内阻：替代法与许可测量法

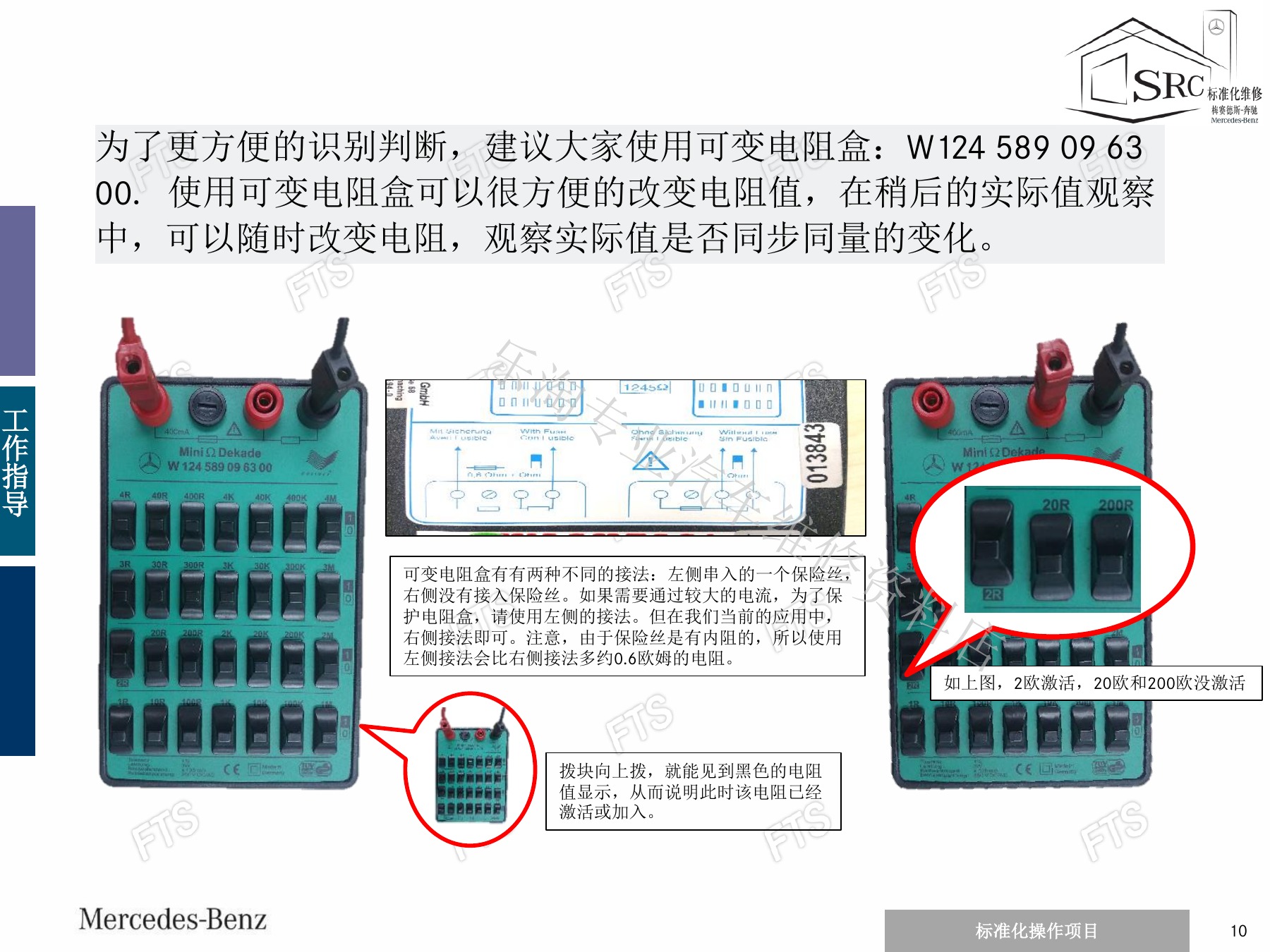

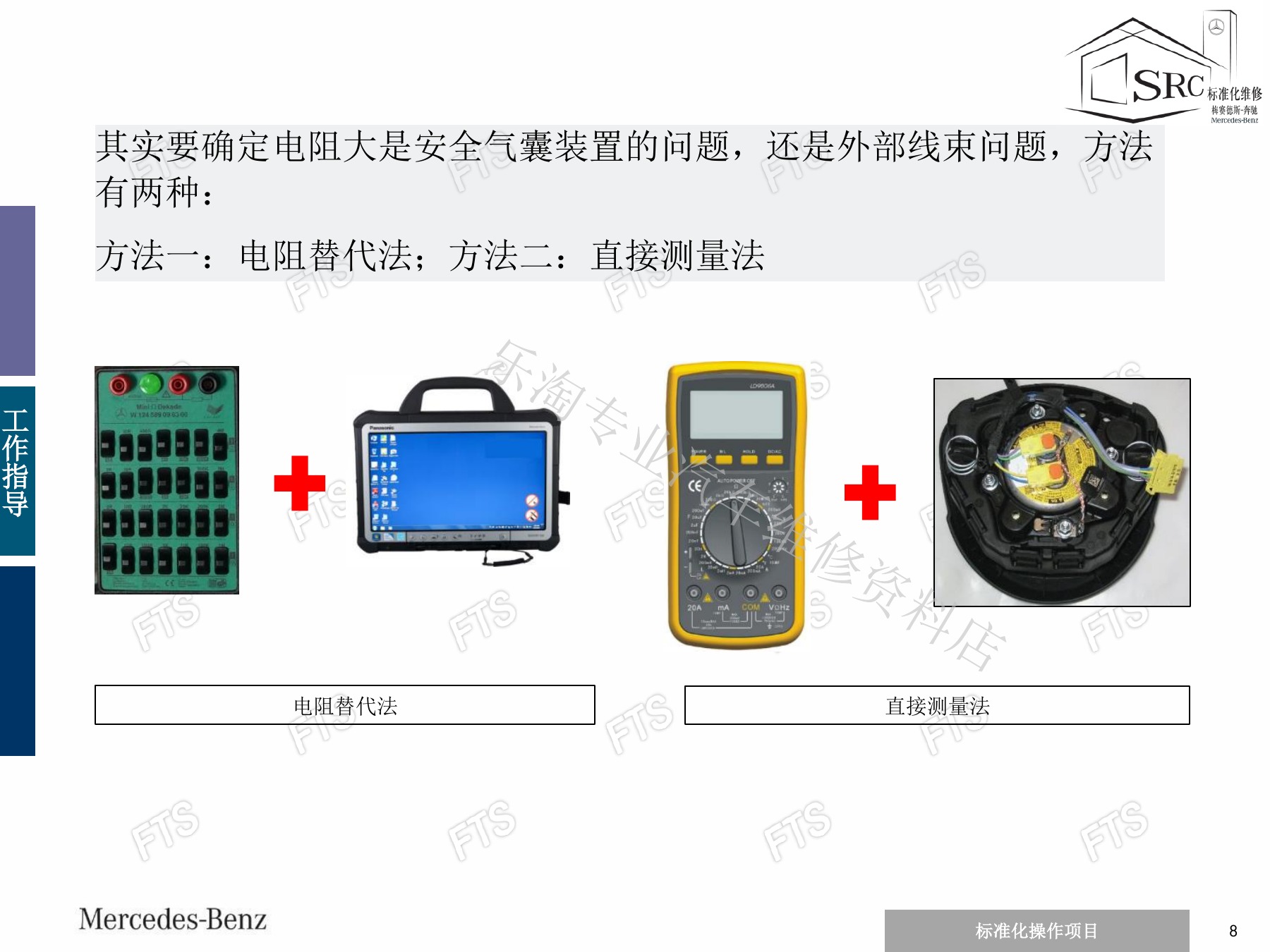

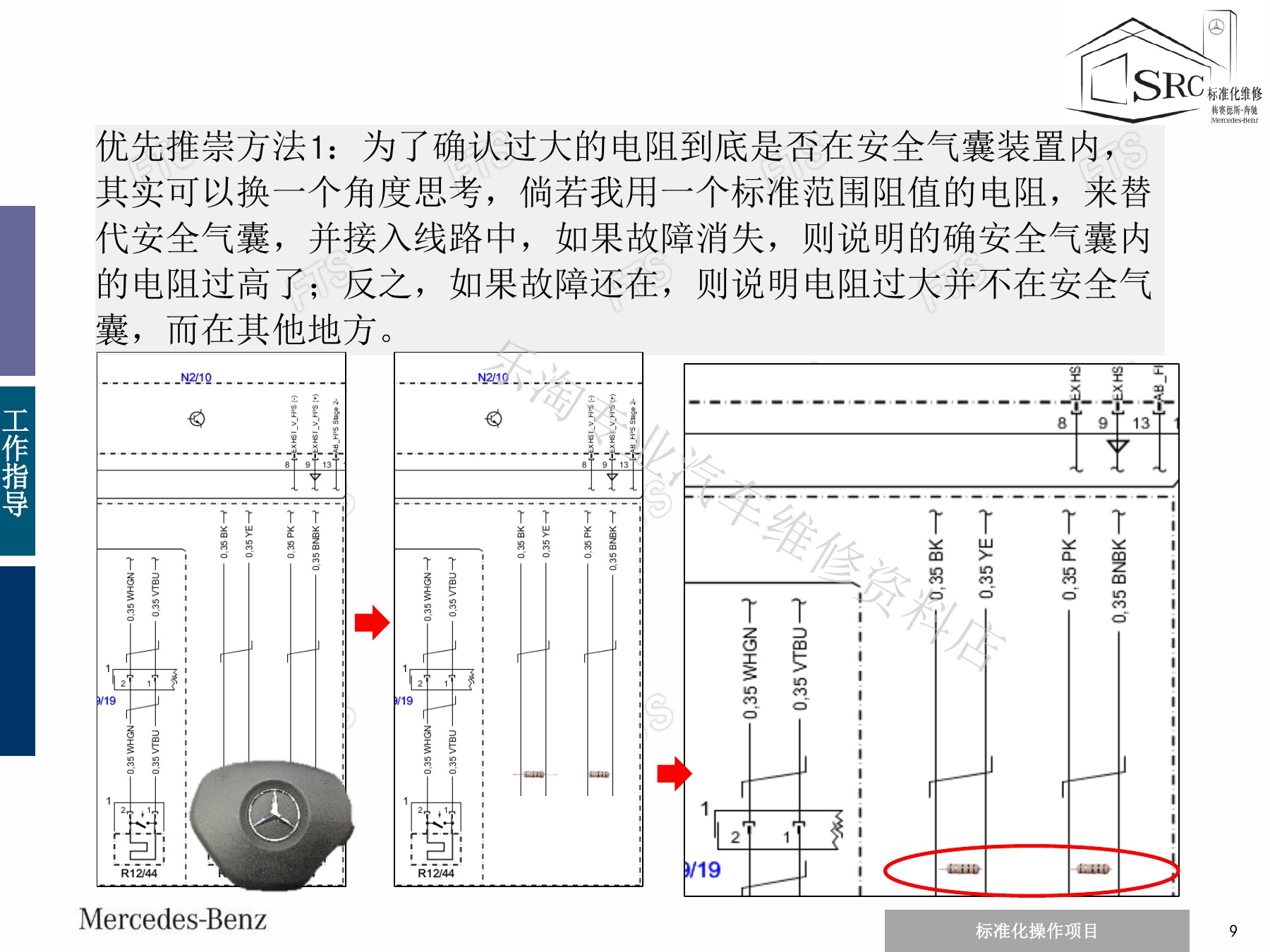

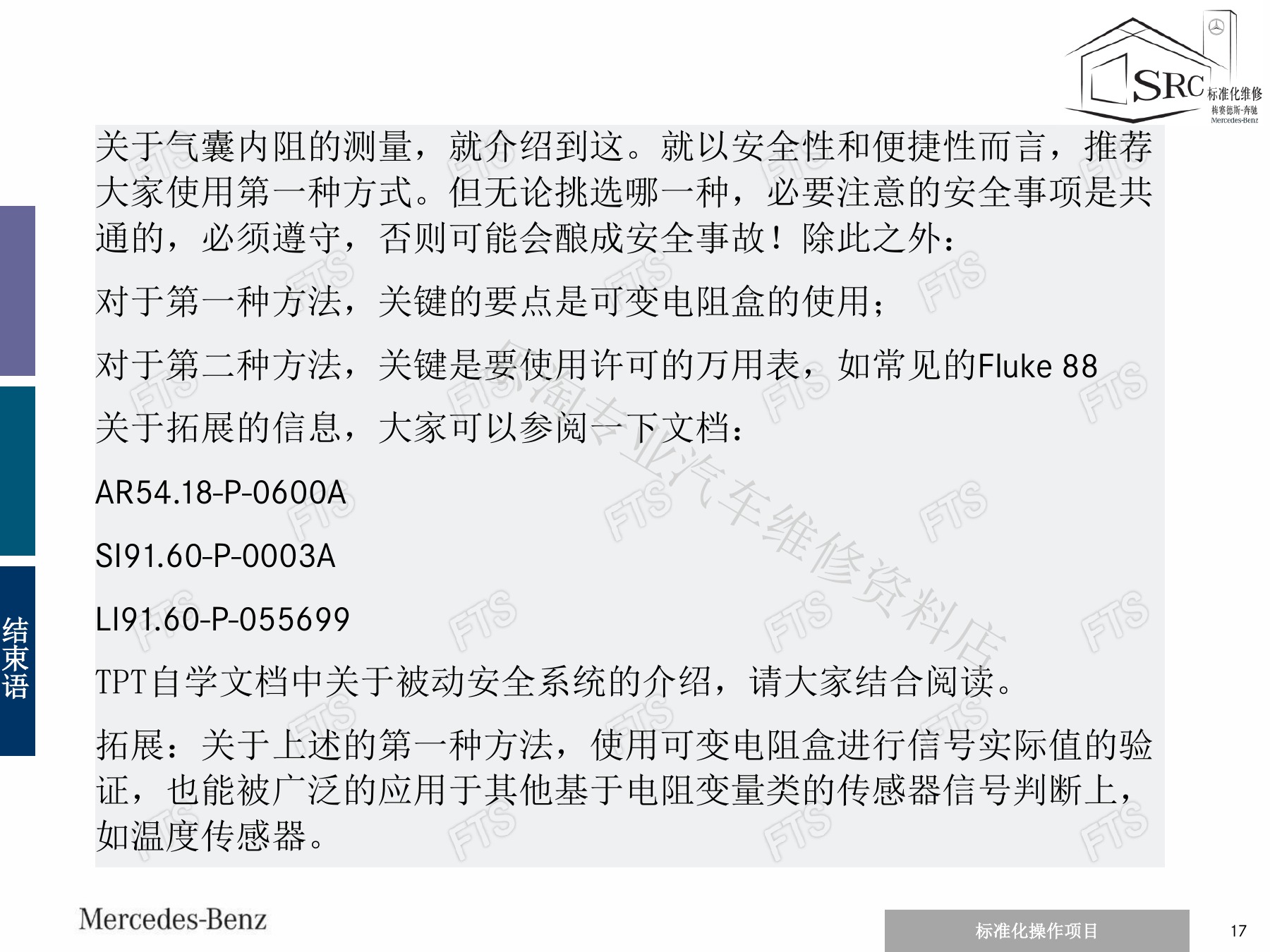

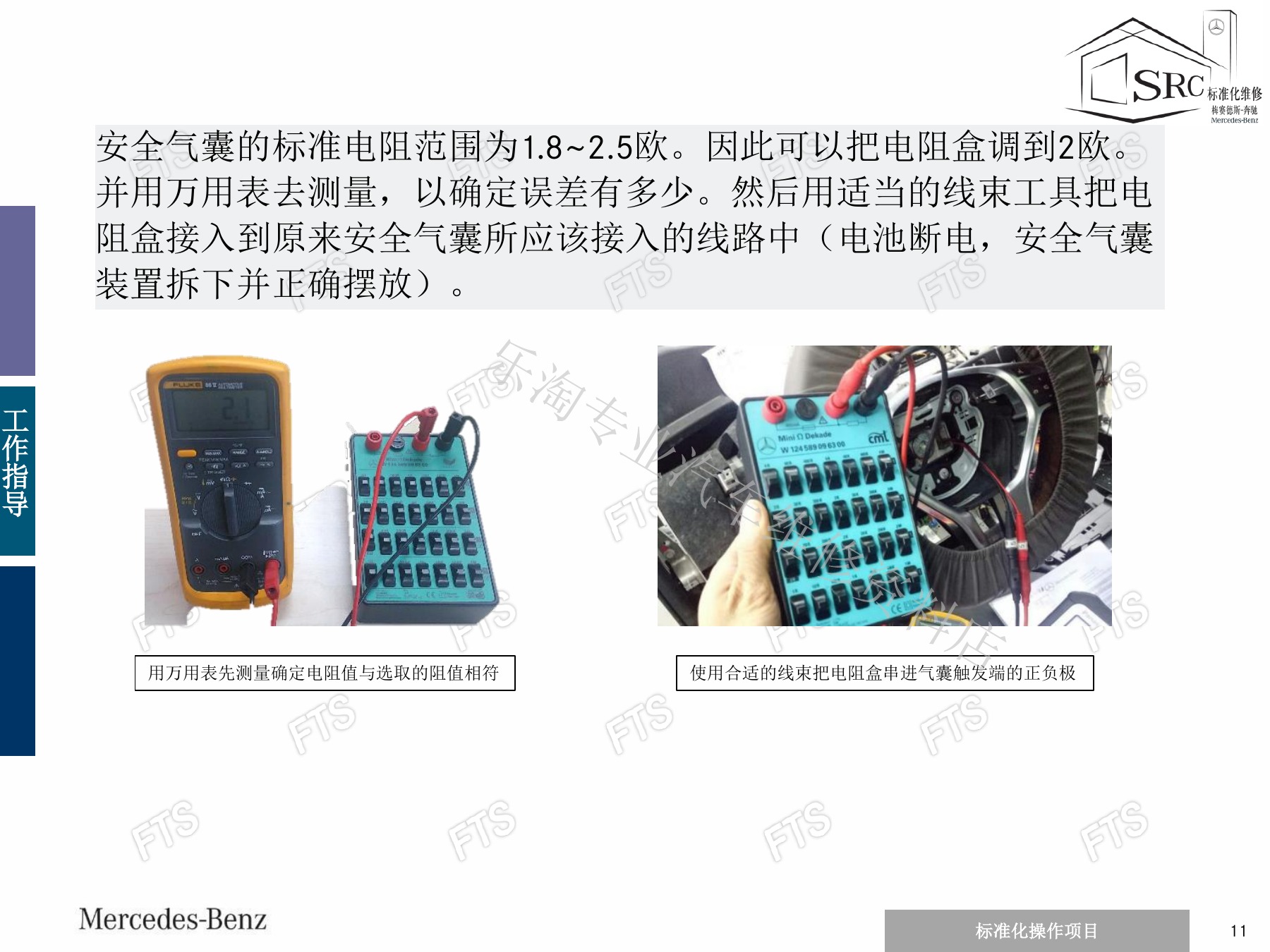

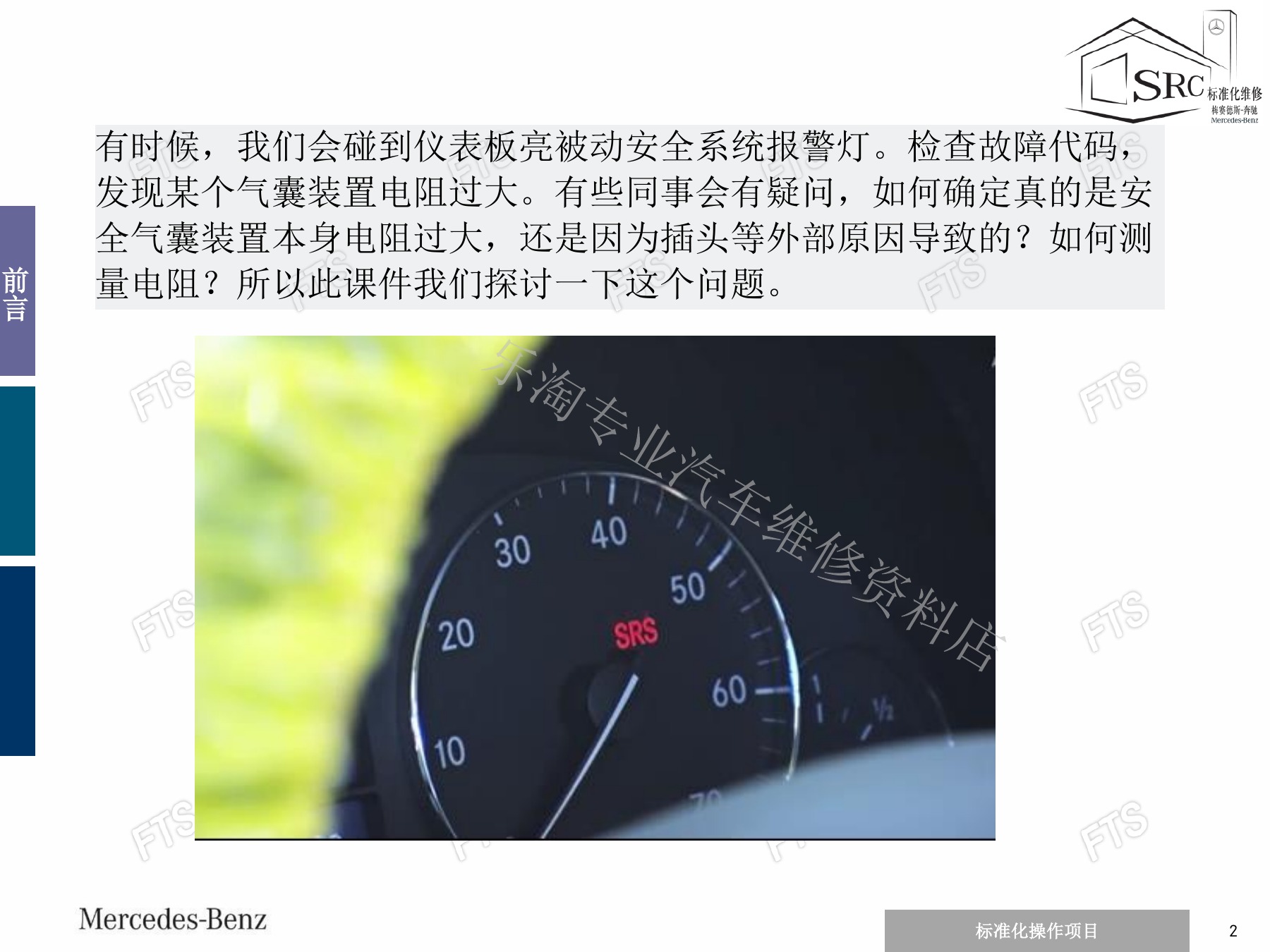

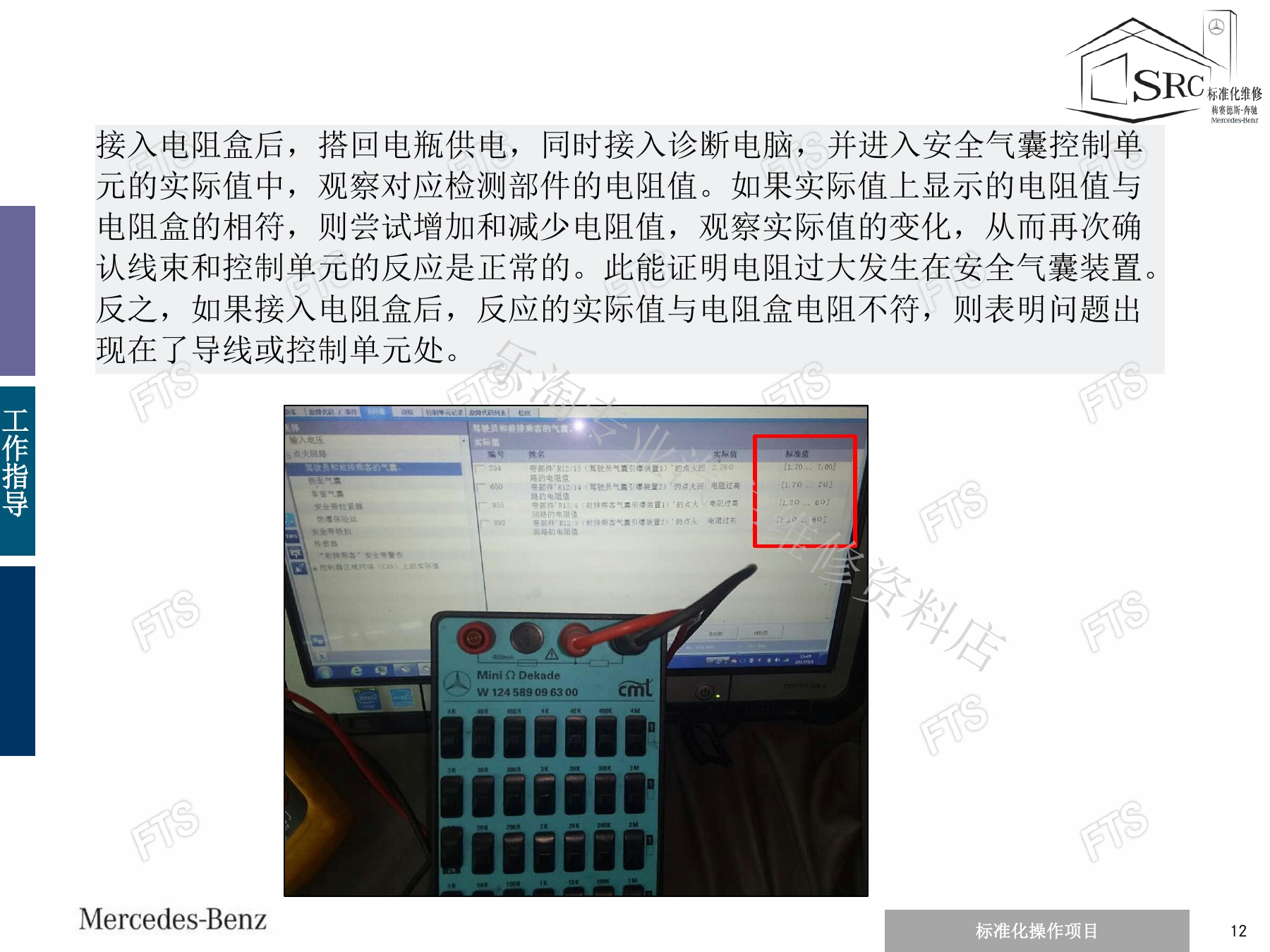

当故障码提示某个气囊点火回路电阻过大时，需要区分气囊本体、插接器、线路和控制单元。原资料优先推荐用规定的可变电阻盒替代气囊，在断电和安全拆放后接入回路，再通过Xentry实际值观察线路与控制单元是否能正确识别电阻变化。

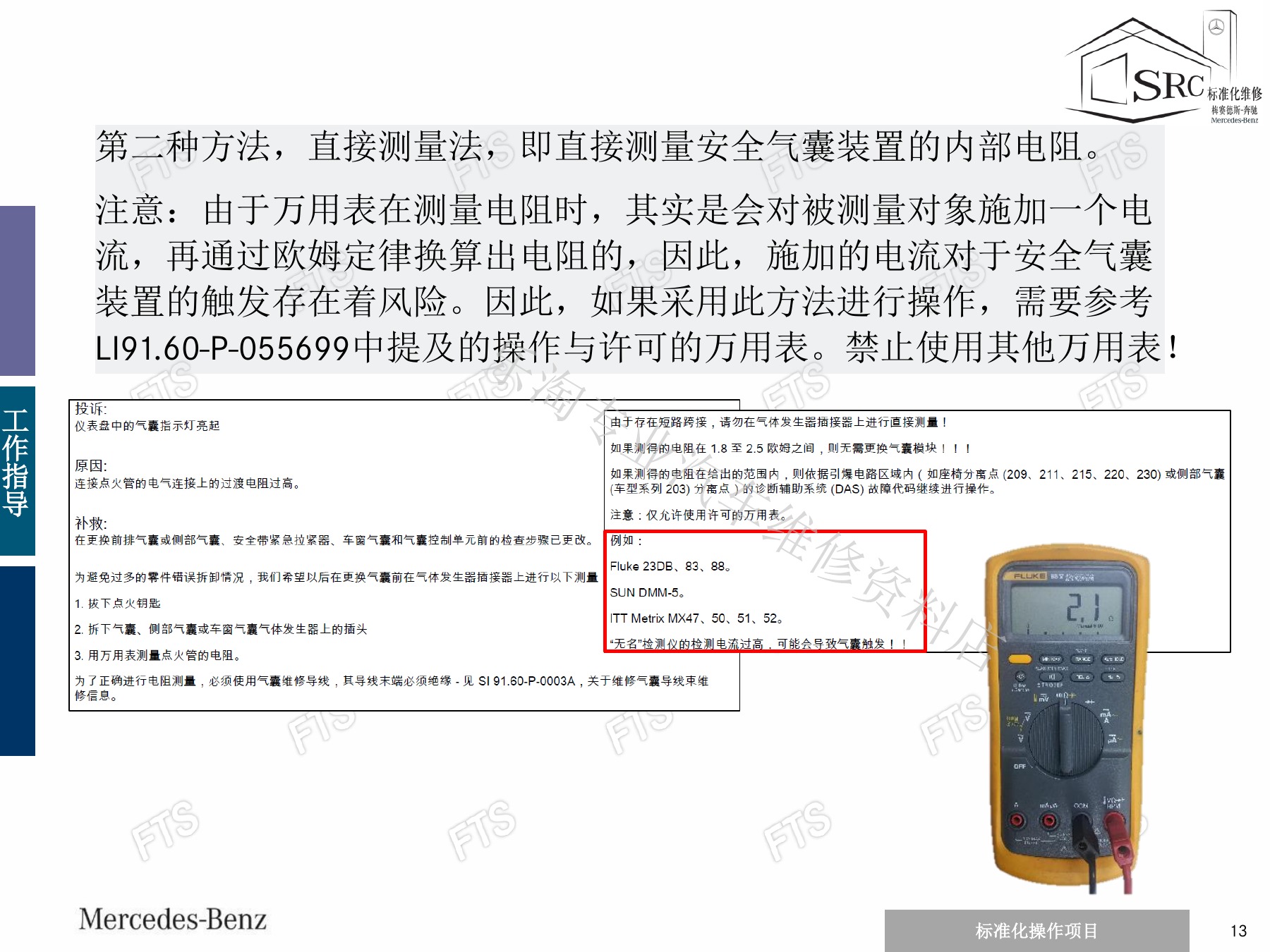

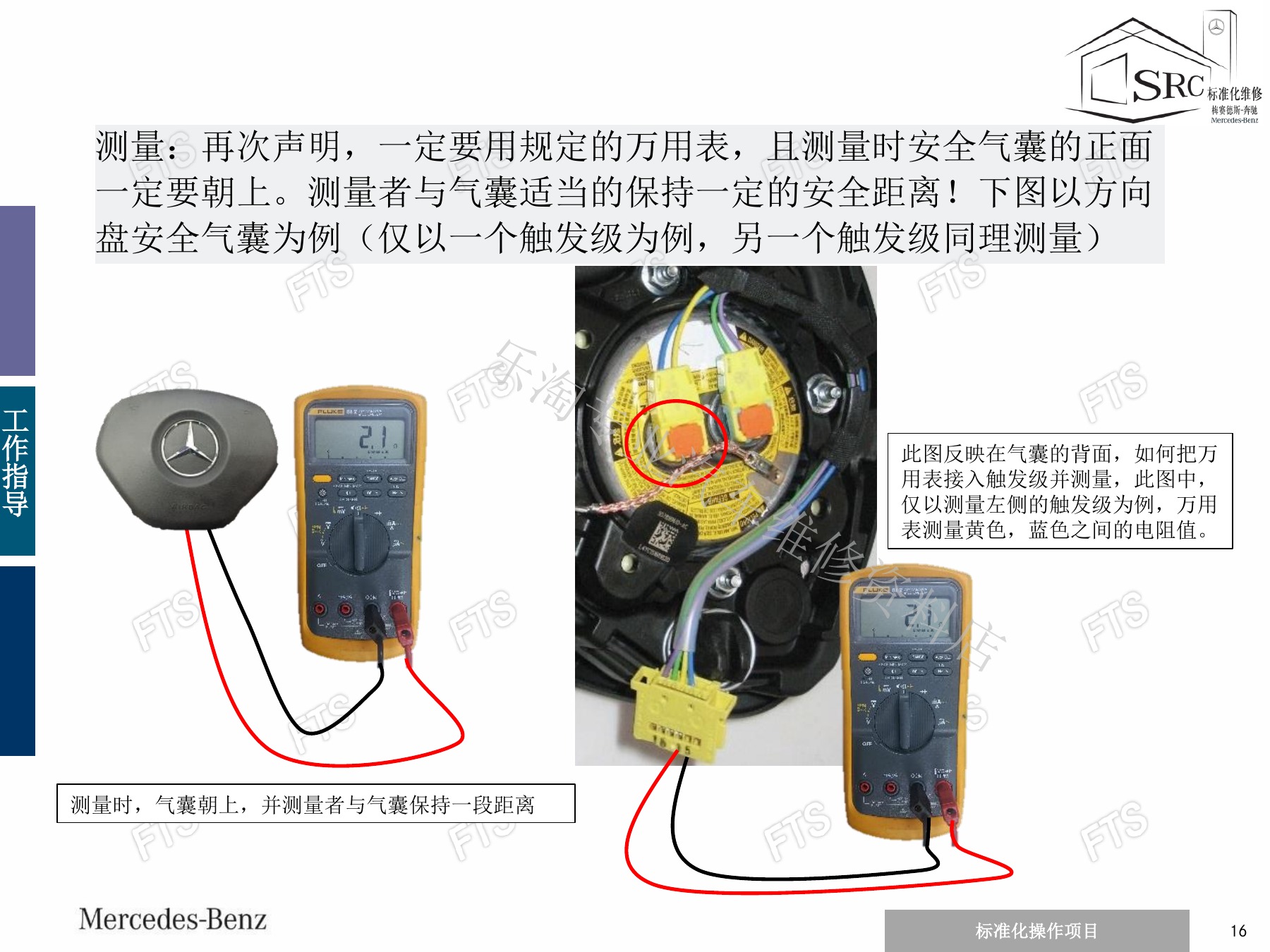

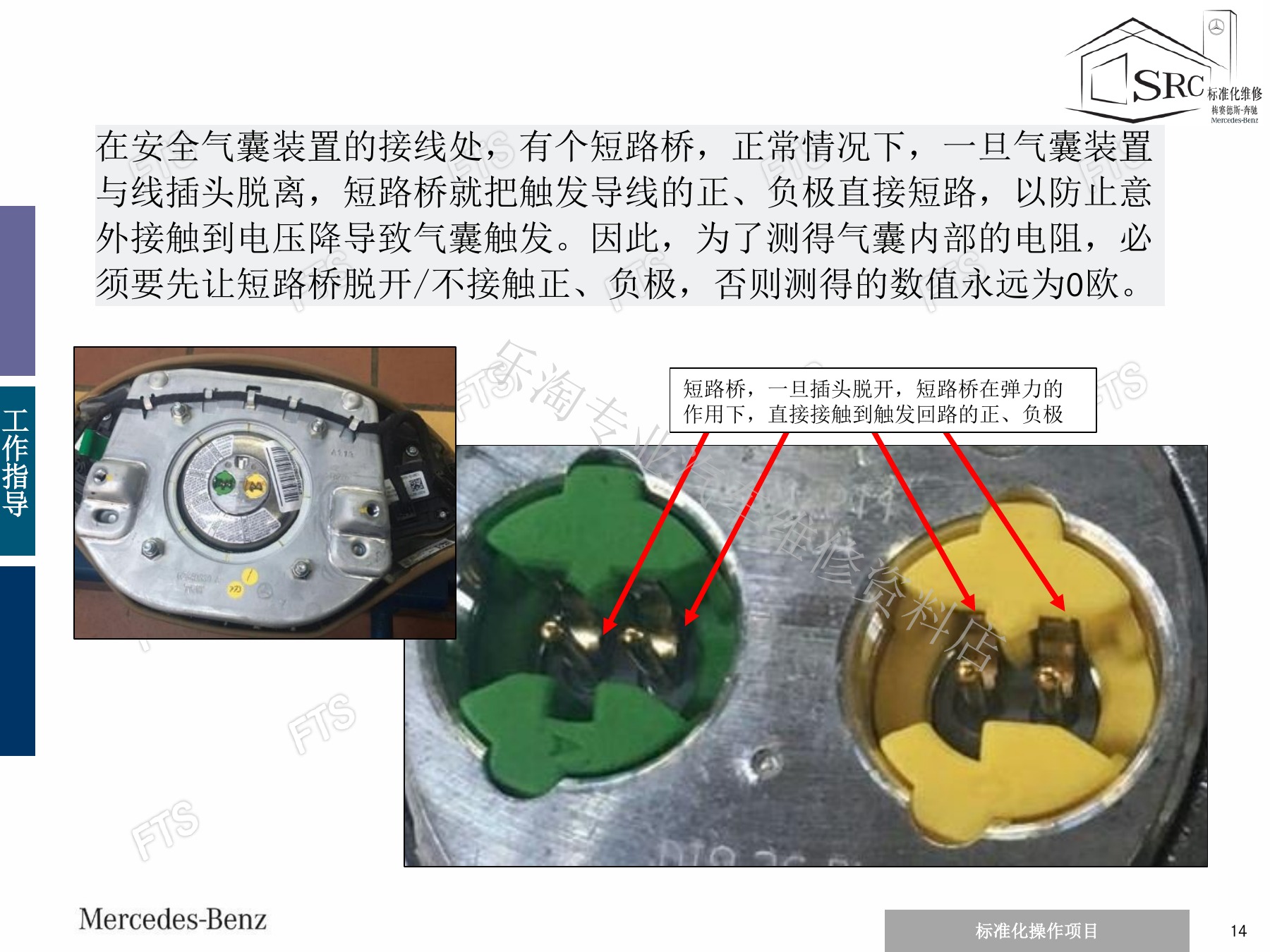

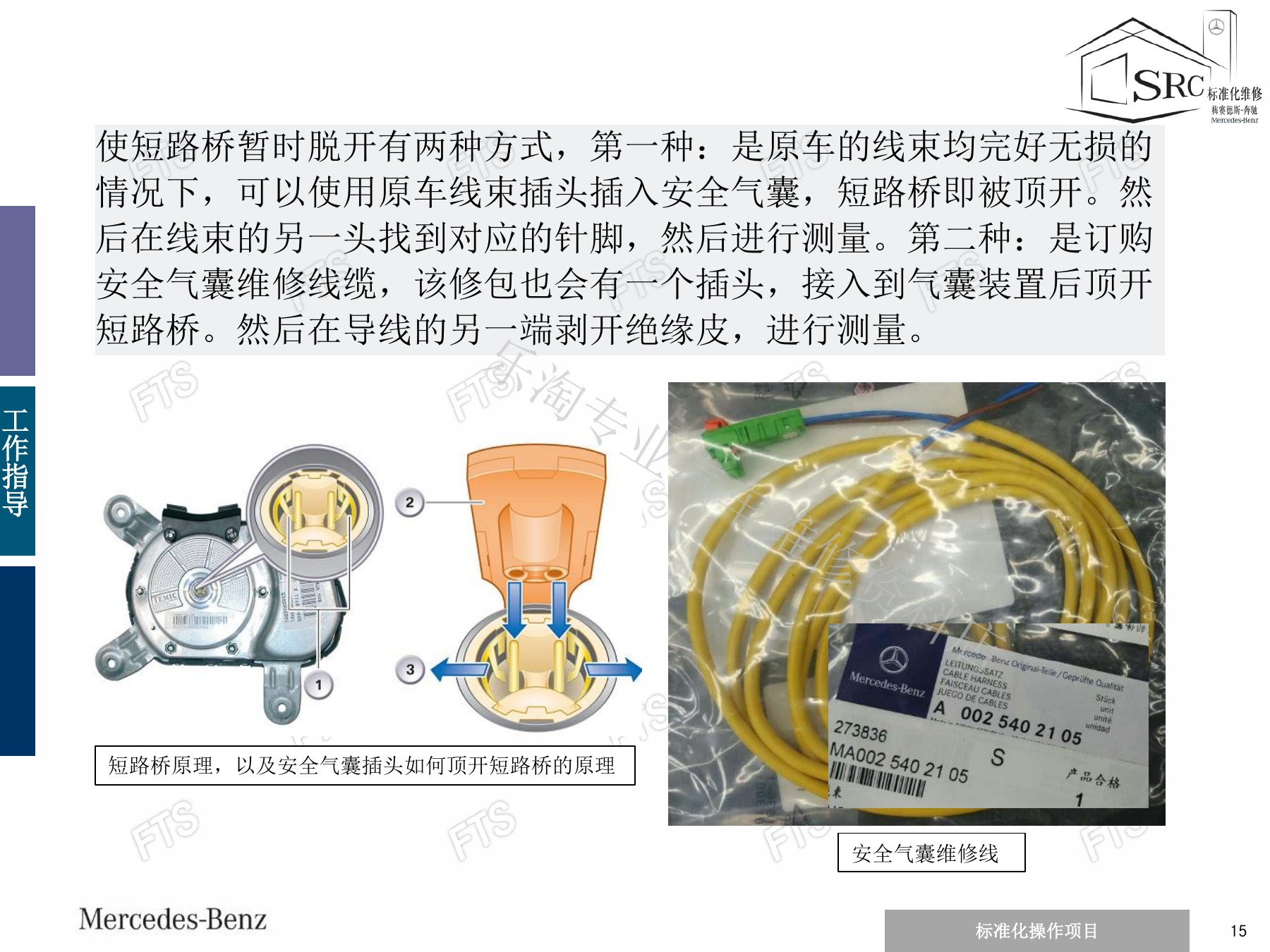

直接测量气囊点火器内阻存在触发风险，因为万用表电阻挡会向被测对象施加测试电流。只有维修文件明确允许、使用指定低能量测量设备和适配线，并按规定解除短路桥后才可操作；不得使用普通万用表直接跨接点火器。

完成诊断后恢复所有短路桥、插接器锁止和线束固定，按引导步骤清除故障并复查实际值、警告灯和控制单元记录。任何异常都应回到供电、插接器、线路、气囊本体和控制单元的分段证据链处理。

十、断开电源并等待系统进入安全状态

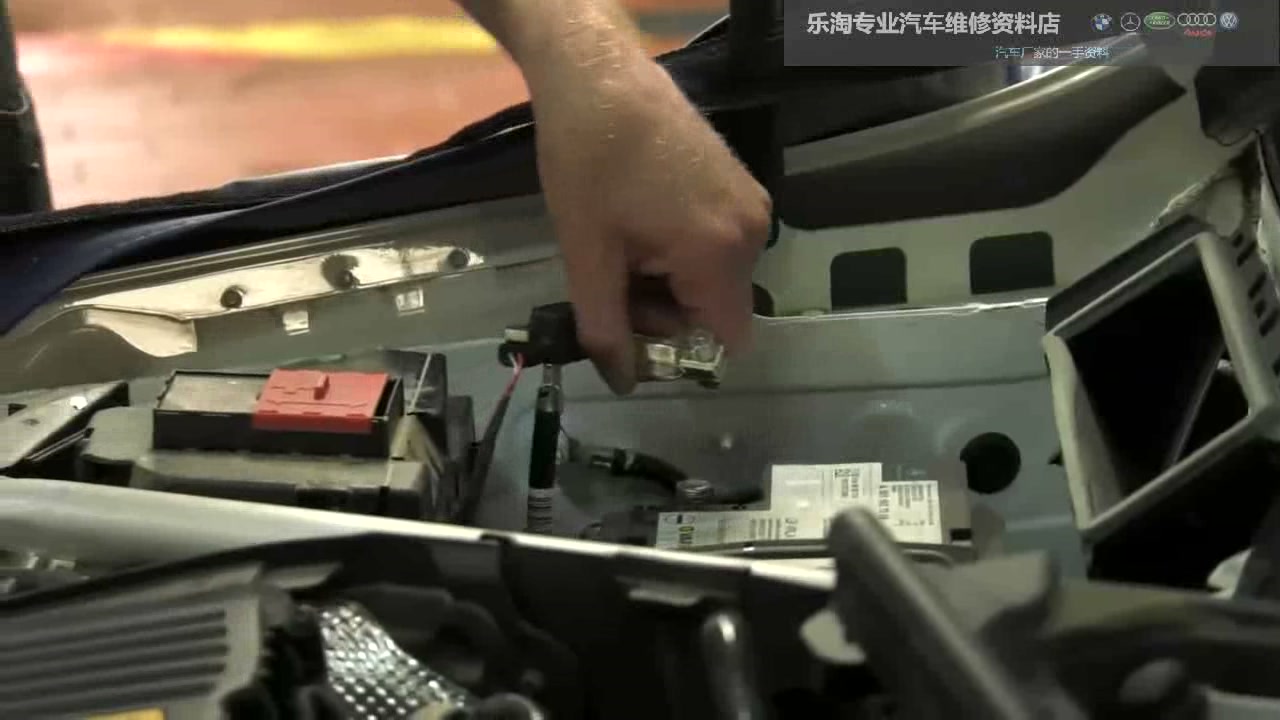

专家视频在拆卸驾驶员气囊前先查询WIS，关闭点火并按车型要求断开蓄电池。必须遵守维修文件规定的等待时间，让约束系统储能充分释放；视频中的时间和工具仅对应演示车型，不能替代当前车辆规定。

十一、释放方向盘锁簧并分离气囊插接器

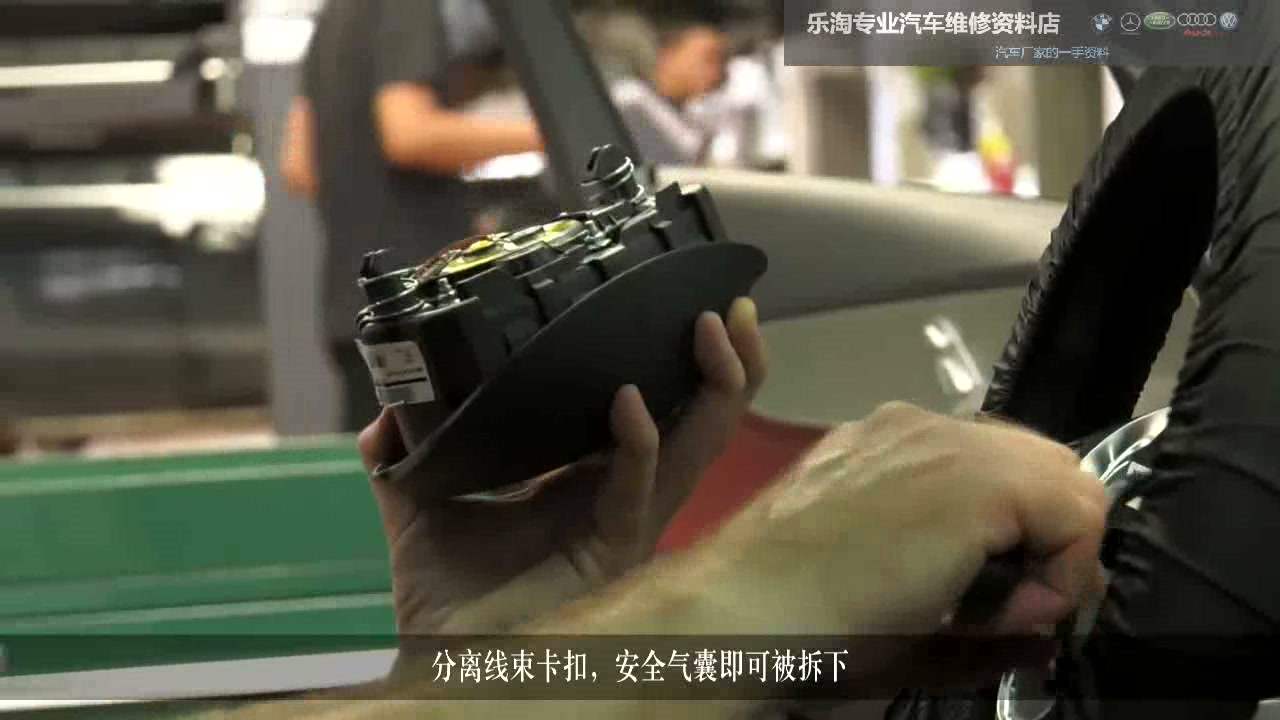

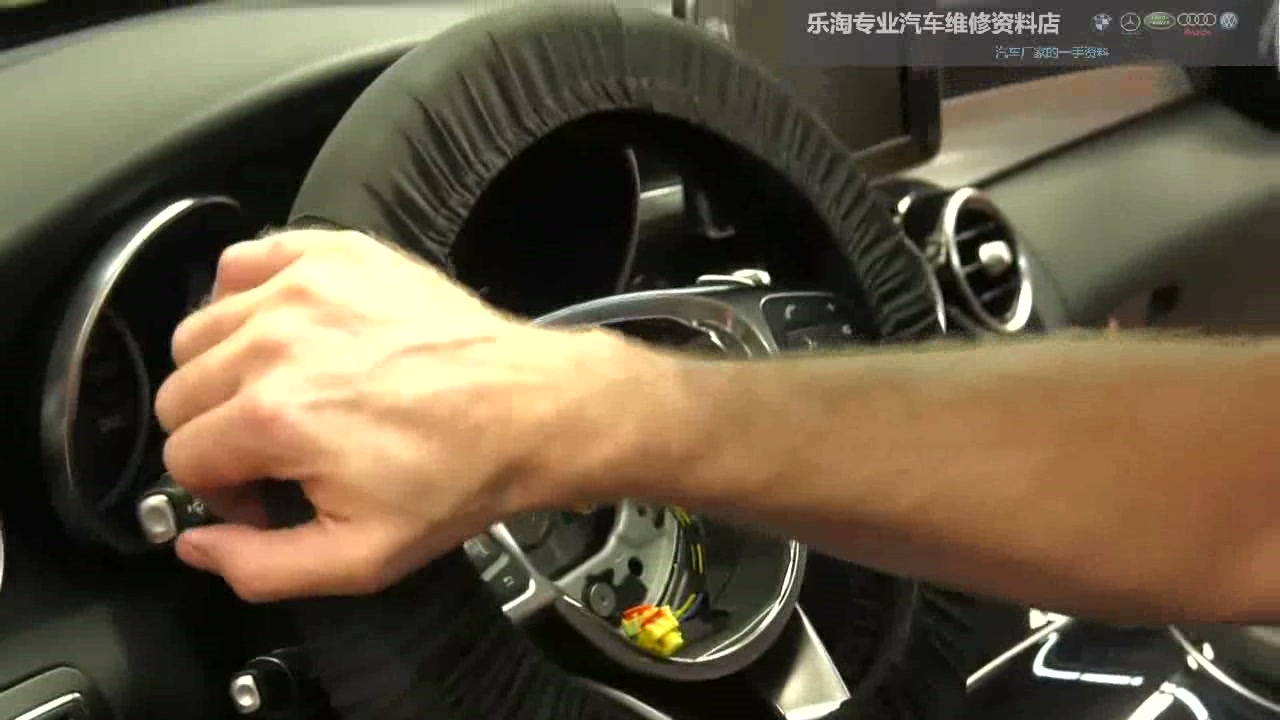

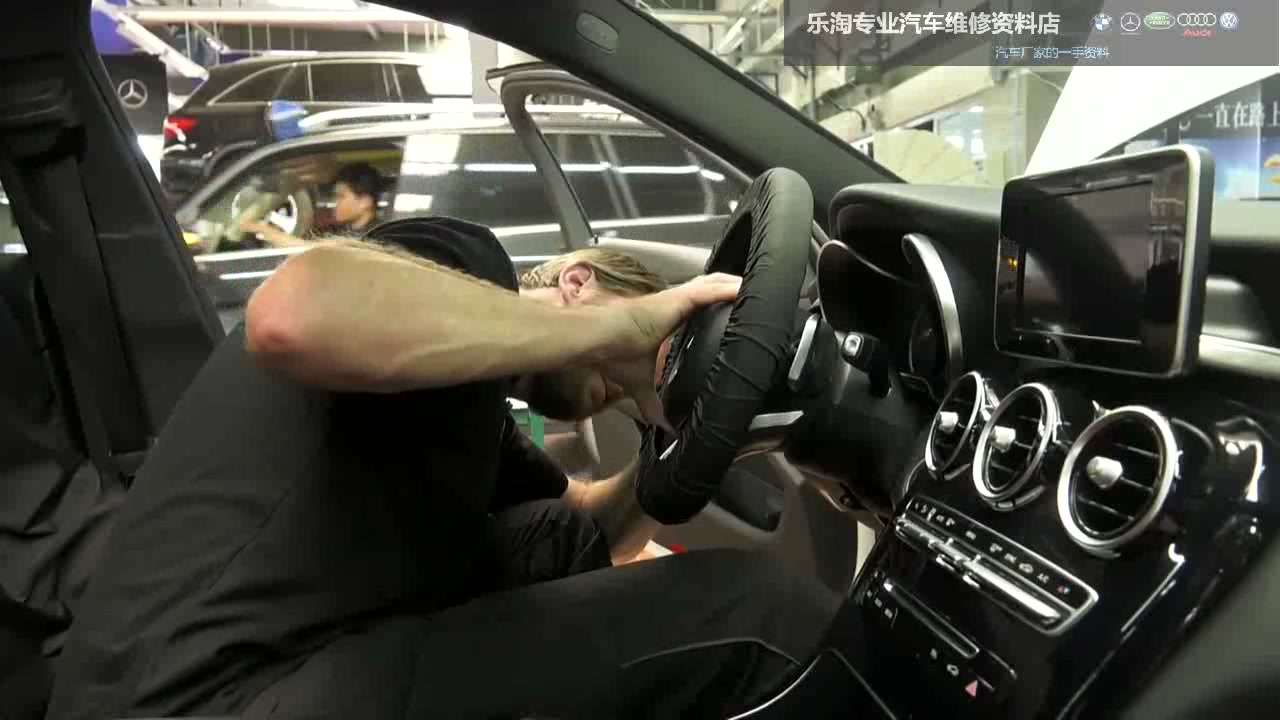

将方向盘调整到便于操作的位置，使用规定尺寸和形状的工具从方向盘背面释放固定锁簧，双手控制气囊模块避免突然弹出。模块抬起后先识别插接器锁止结构，再按正确方向解锁分离，禁止拉扯线束或用测试灯、普通万用表测量点火回路。

十二、按规定方向放置、装回并恢复系统检查

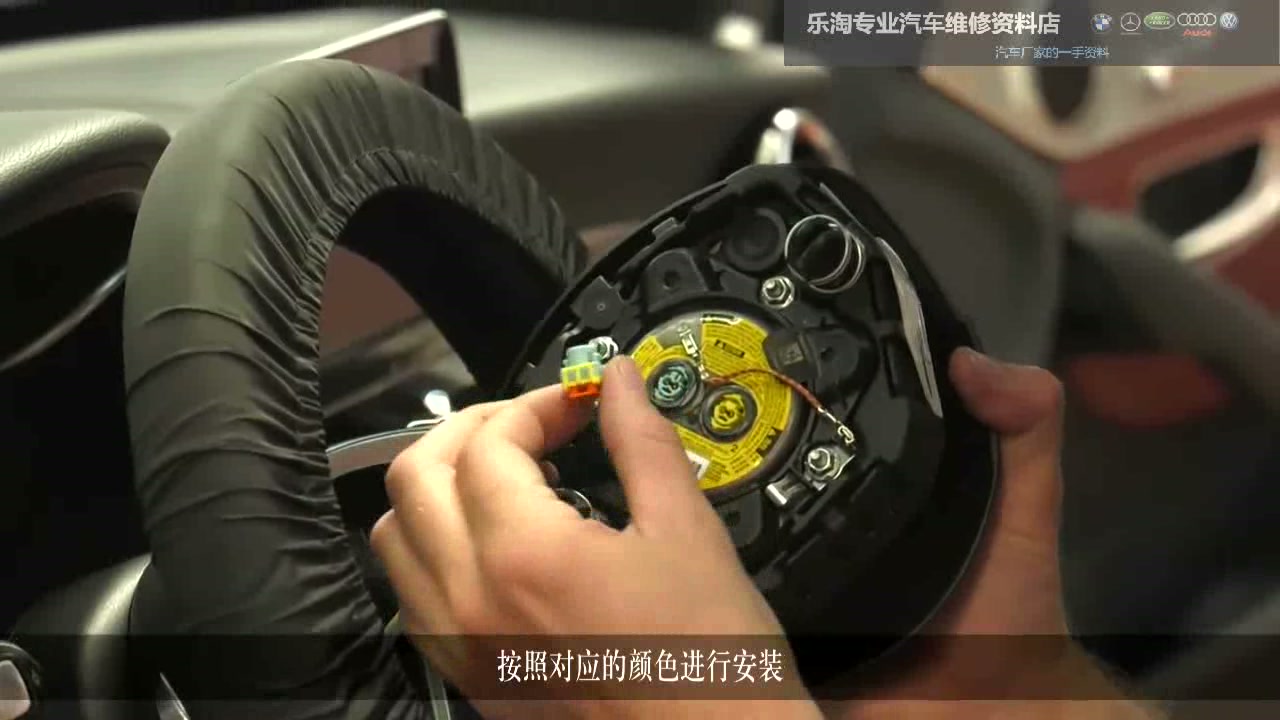

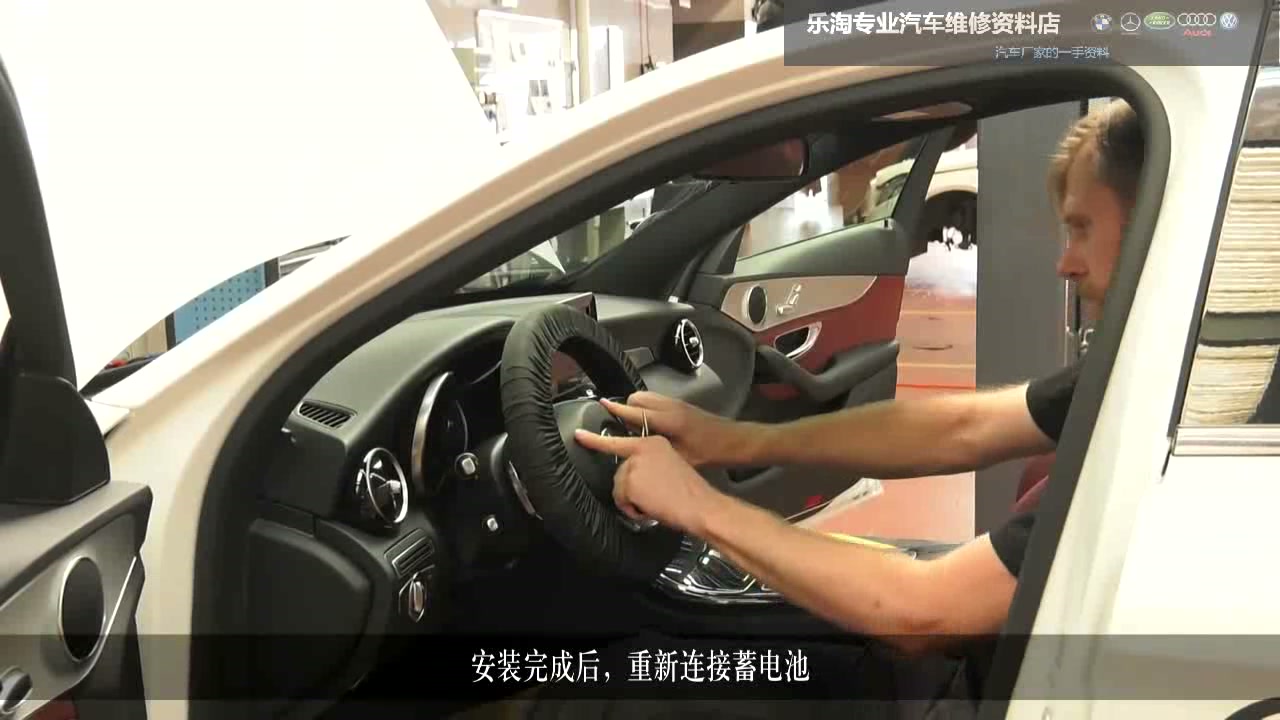

拆下的气囊模块按维修文件规定方向放置并远离热源、电源和人员通道。装回时核对插接器颜色、锁止和线束走向，使模块均匀卡入方向盘；人员离开展开区域后恢复蓄电池，完成故障存储、警告灯和方向盘功能检查。

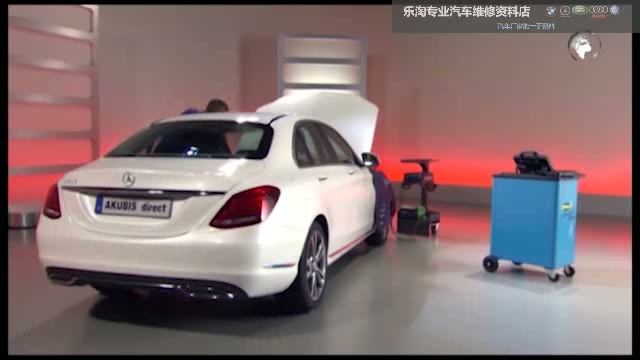

十三、WSS配置前确认SRS状态和座椅条件

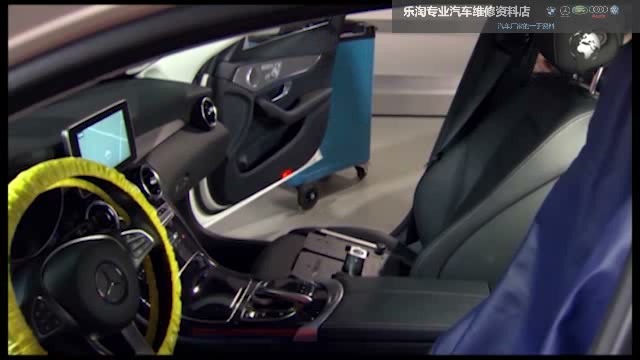

重量传感系统用于乘员识别与前排乘员气囊策略。配置前读取SRS故障，确认座椅、滑轨、坐垫、线束和相关控制单元版本正确，车辆电压稳定，座椅上无人员、物品或外力。

十四、按诊断引导执行零点与部件配置

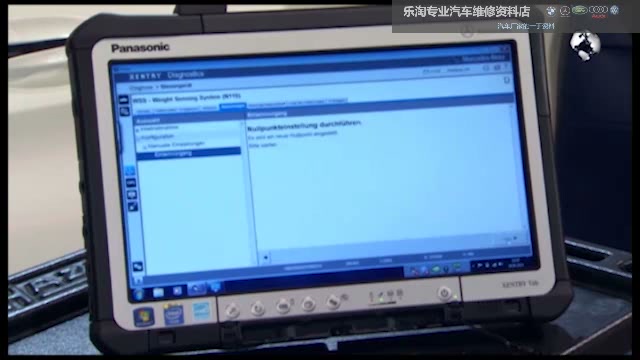

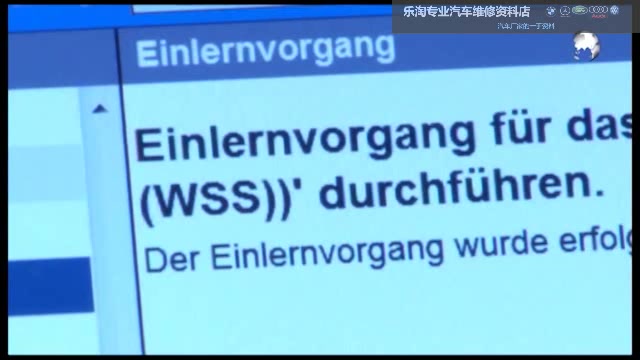

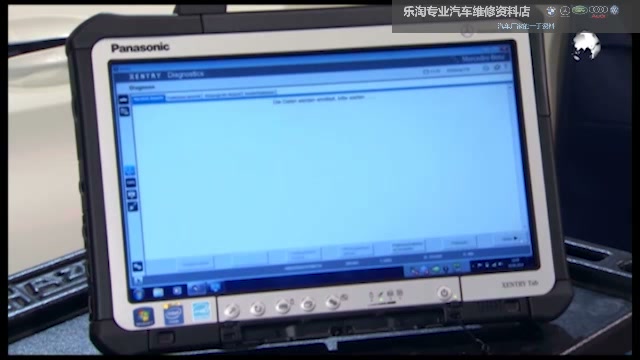

将座椅置于维修文件要求的位置，确认地面和车辆状态满足条件，再通过XENTRY选择对应控制单元和引导功能。不得通过电阻、配重或软件绕过乘员识别；若零点无法完成，应检查安装应力、线路、零件号和故障条件。

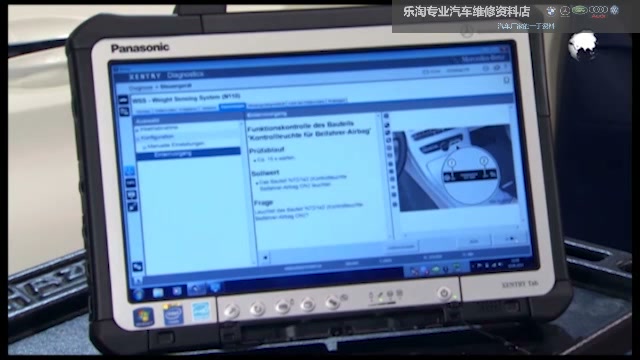

十五、检查乘员气囊指示与系统功能

配置完成后清除仅由作业产生的故障并重新读取SRS状态，按诊断引导检查前排乘员气囊指示及系统识别。确认座椅移动时线束不受拉扯，所有饰件和固定件恢复后再进行最终车辆检查。
