奔驰NTG5.5功能与故障诊断：黑屏、重启、USB、倒车影像和导航

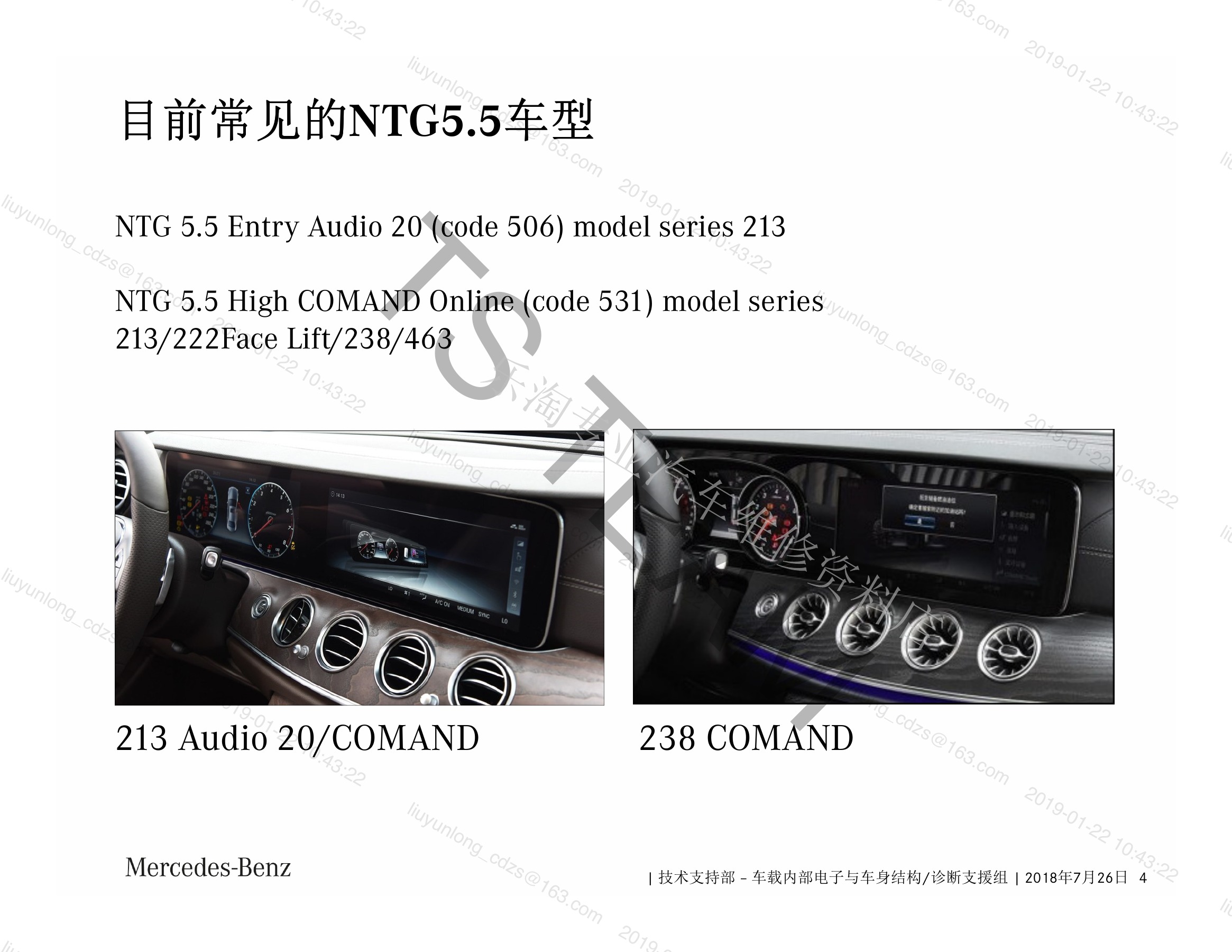

NTG5.5同时存在Audio 20和COMAND Online等不同等级主机。它们可以共享宽屏显示、触摸控制、蓝牙、USB和智能手机互联，但导航介质、在线能力、硬件结构和软件授权并不相同。面对黑屏、重启、倒车影像中断、USB不识别或导航异常，第一步不是恢复设置或升级软件，而是确认实车平台并按供电、网络、外设、软件和硬件分层诊断。

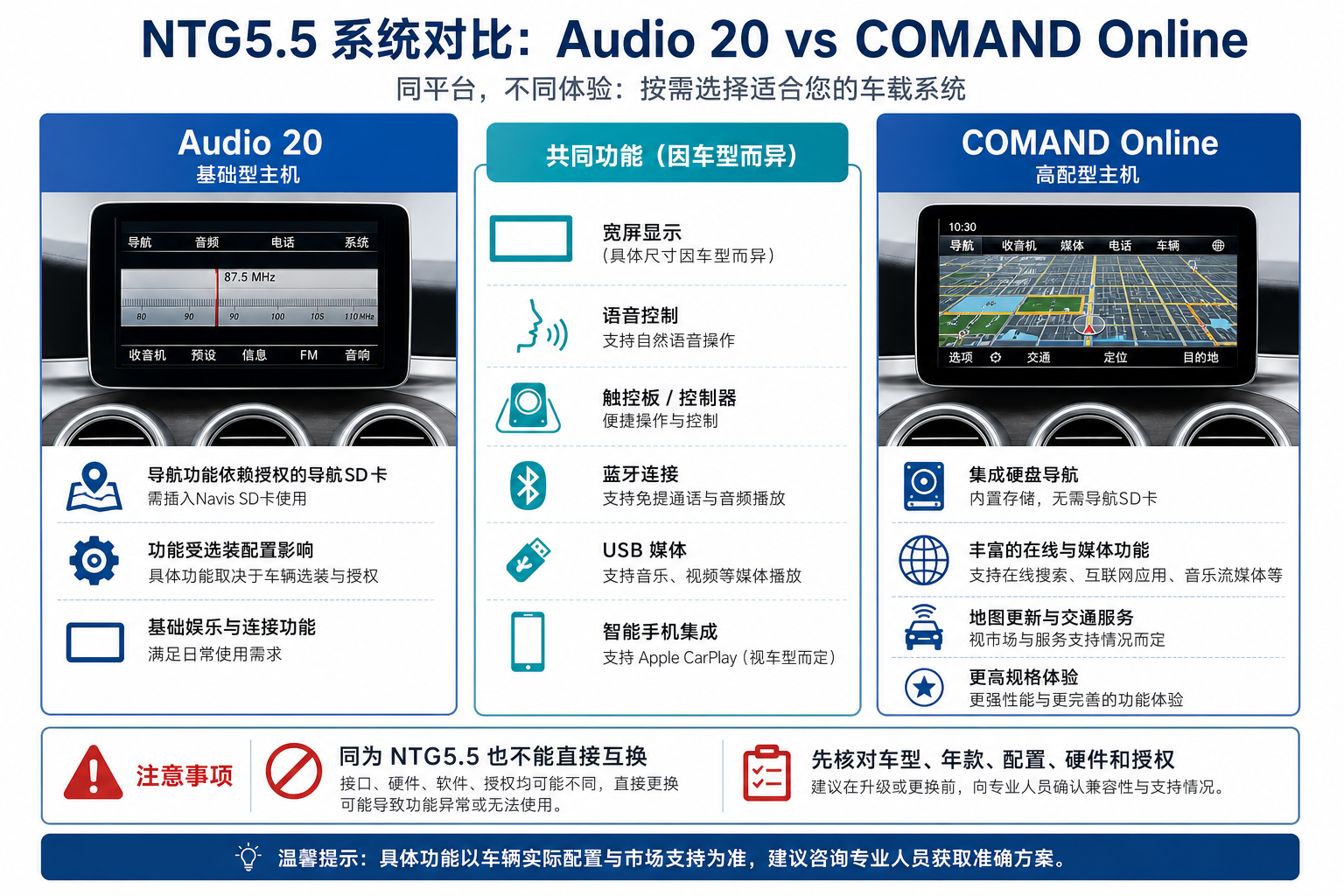

一、Audio 20与COMAND Online不能直接互换

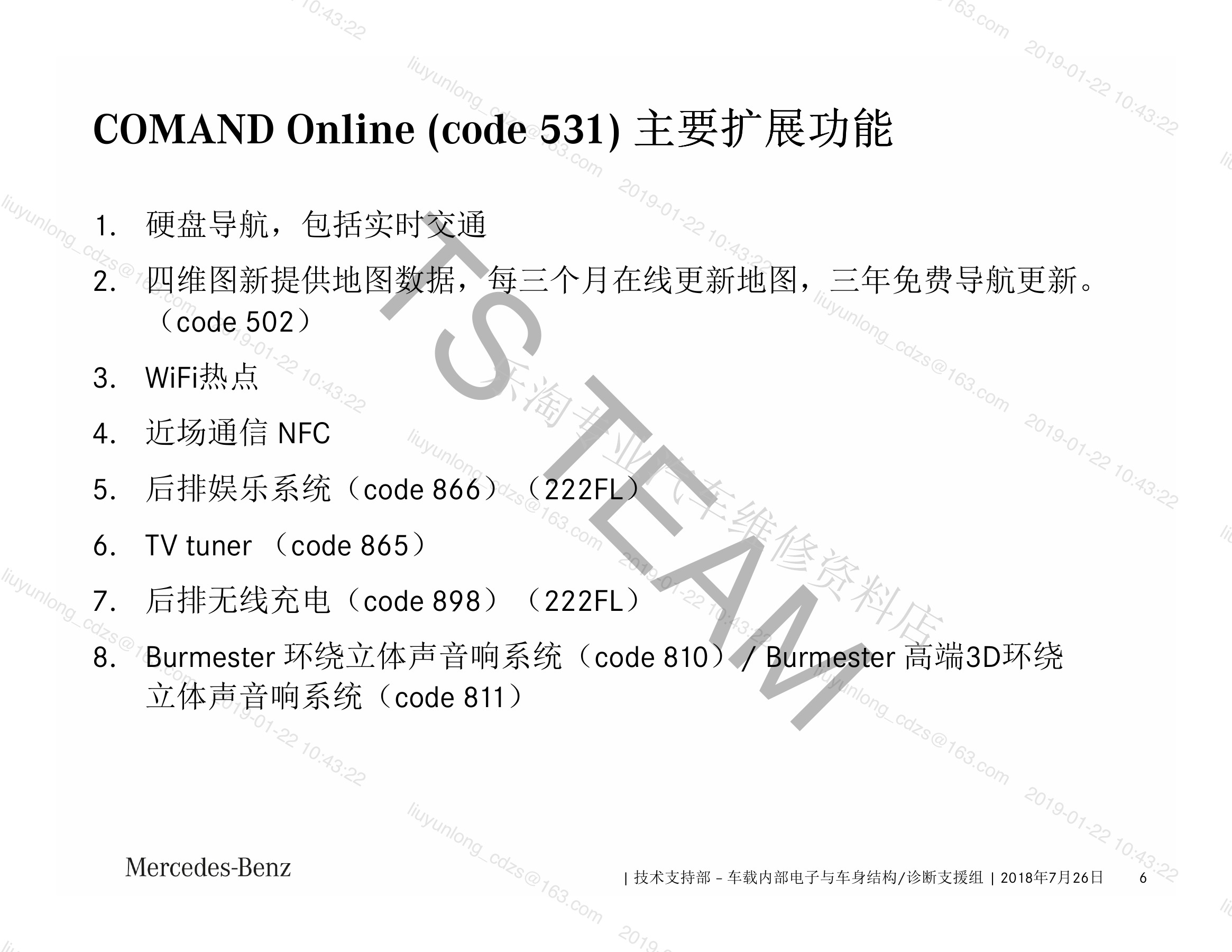

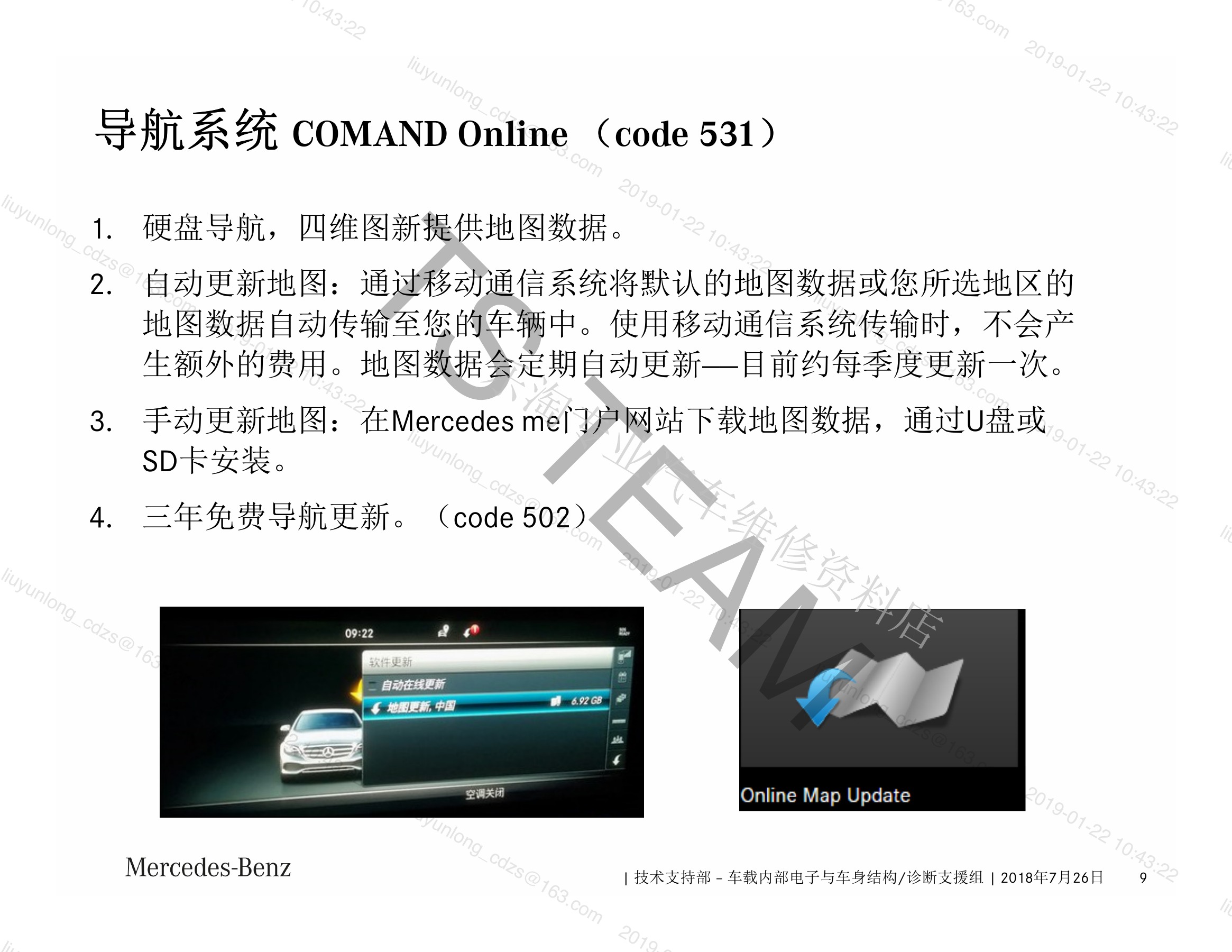

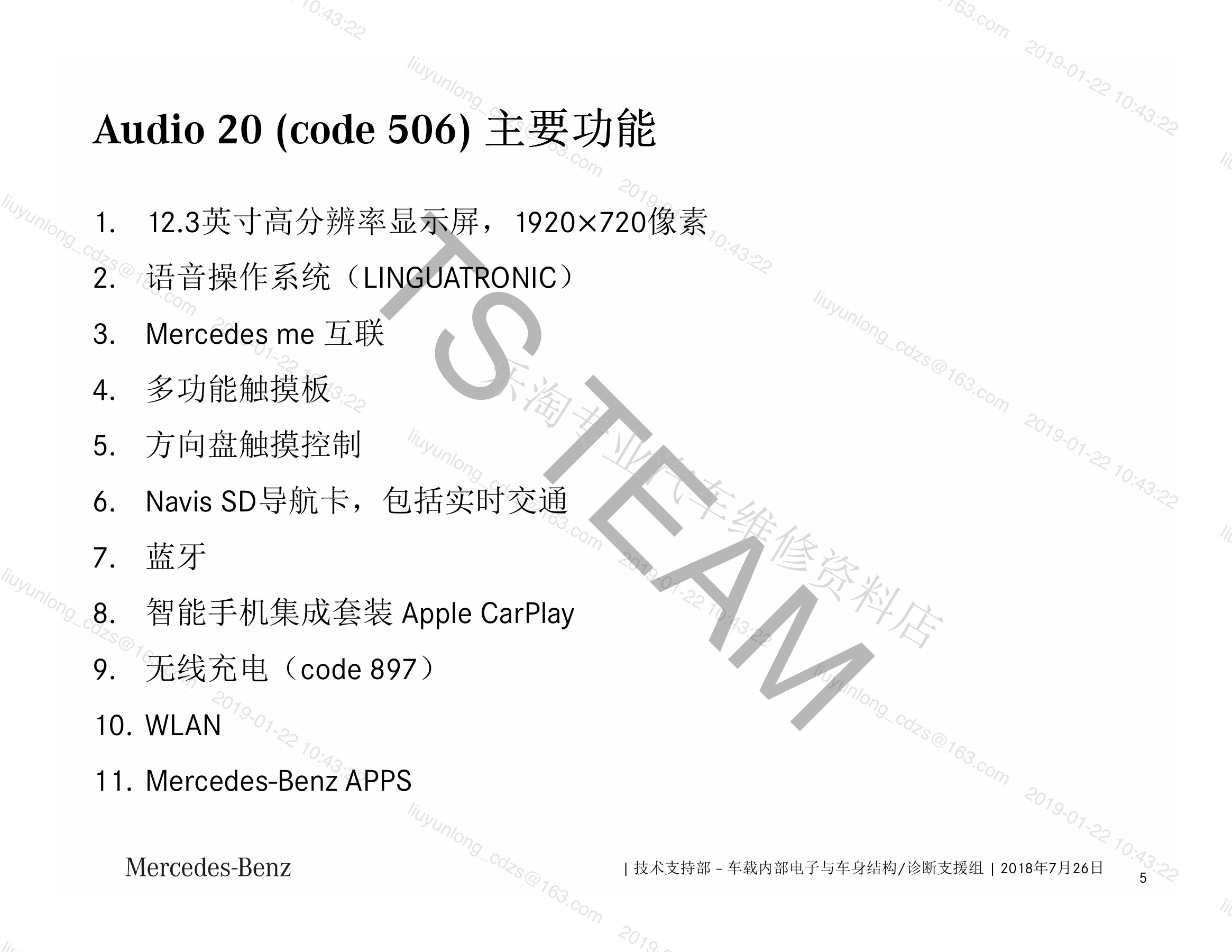

Audio 20属于基础型主机，部分车型通过与车辆授权匹配的Navis SD卡提供导航。COMAND Online通常使用集成硬盘导航，并提供更丰富的地图、在线和媒体功能。两者是否具备语音控制、触摸板、CarPlay或实时交通，仍取决于车型、年款、市场和配置。

更换或升级前必须读取数据卡、主机诊断身份、硬件和软件版本，并确认显示屏、控制器、USB接口、功放网络、导航授权及防盗要求。插头外形相同不等于主机兼容。

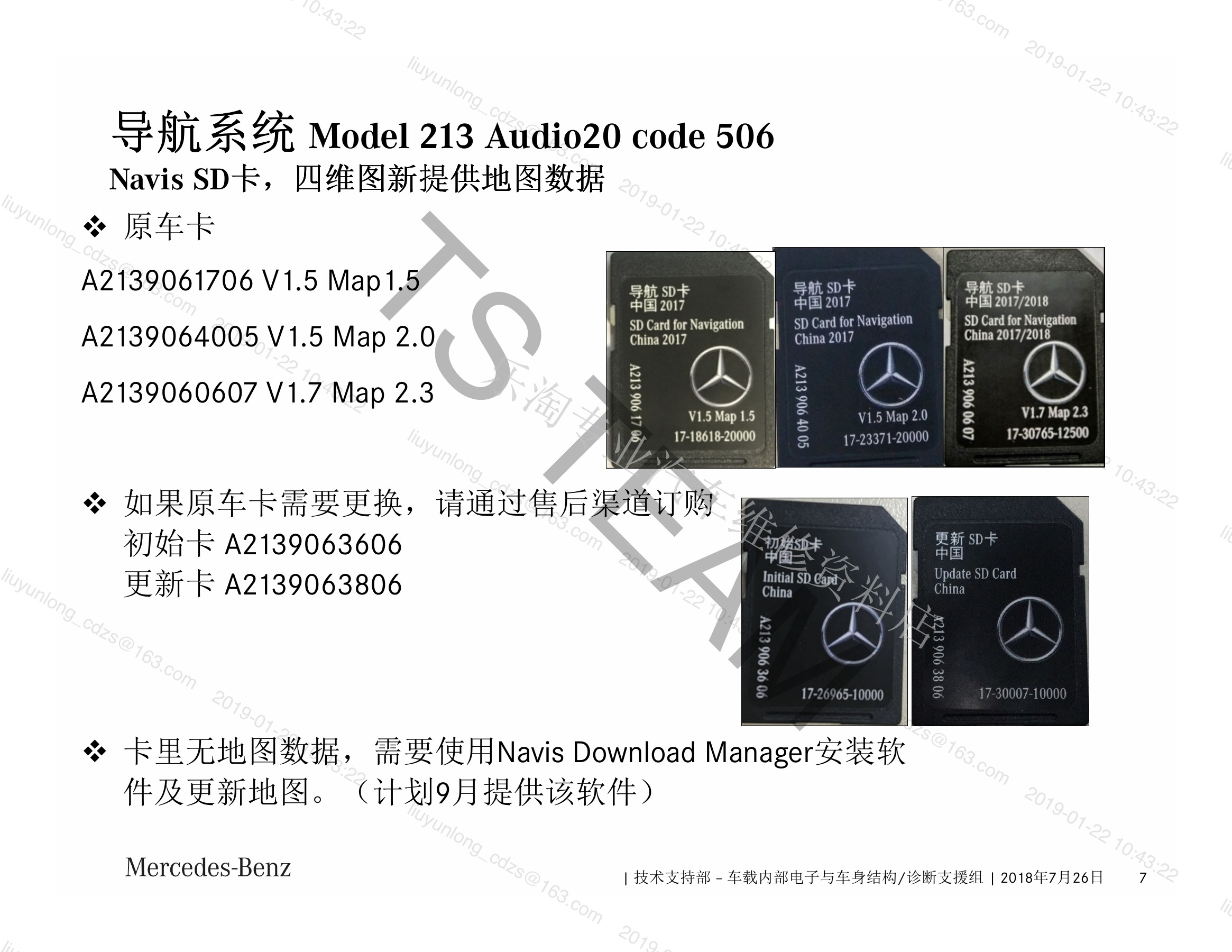

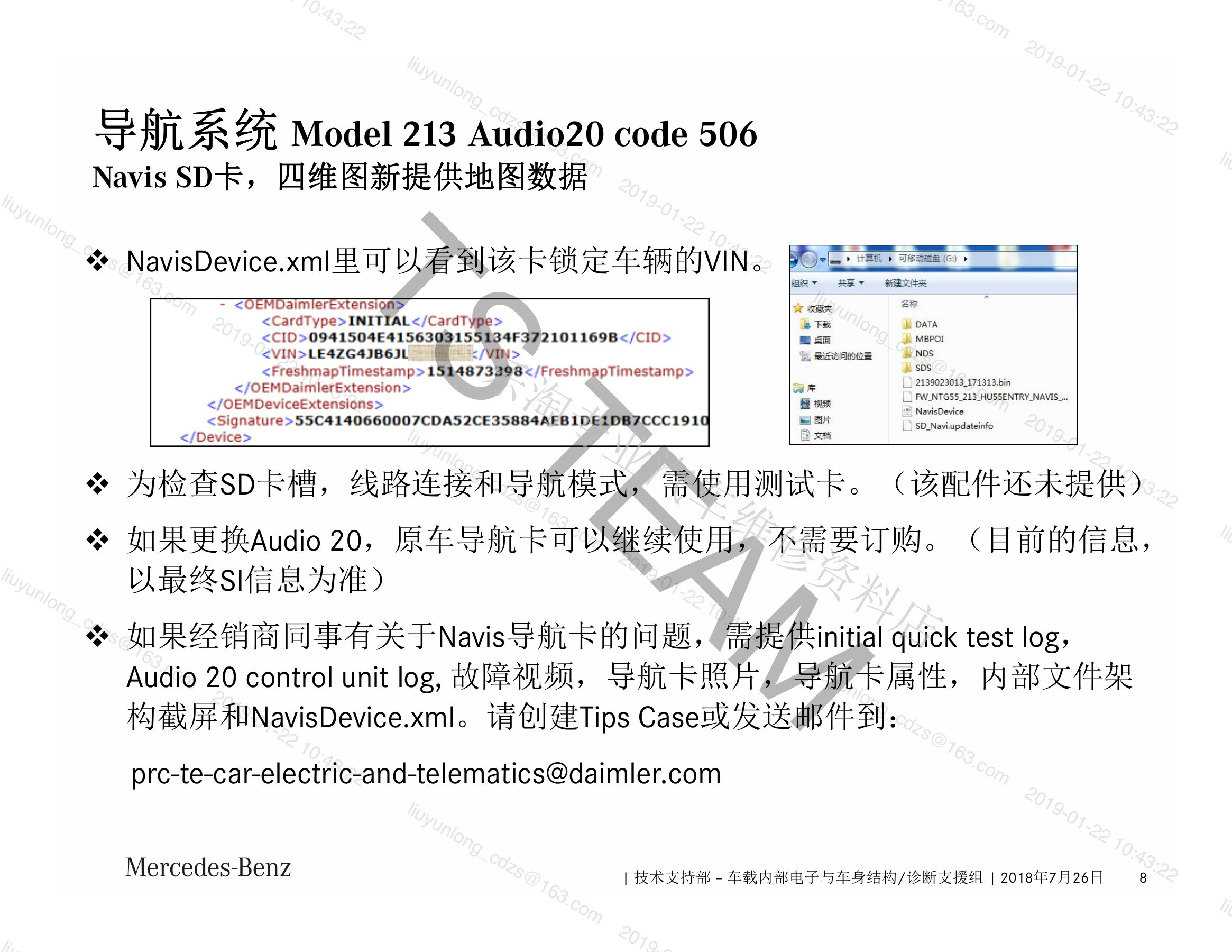

二、导航卡是介质也是授权载体

Audio 20使用的导航SD卡不应按普通存储卡理解。地图数据、卡片状态和车辆授权之间存在关联。出现“无导航”“地图不可用”或卡片不识别时，先确认实车原本是否配置该导航方案，再检查卡槽、卡片物理状态、主机读取信息及授权状态。不要格式化、复制或随意交换导航卡。

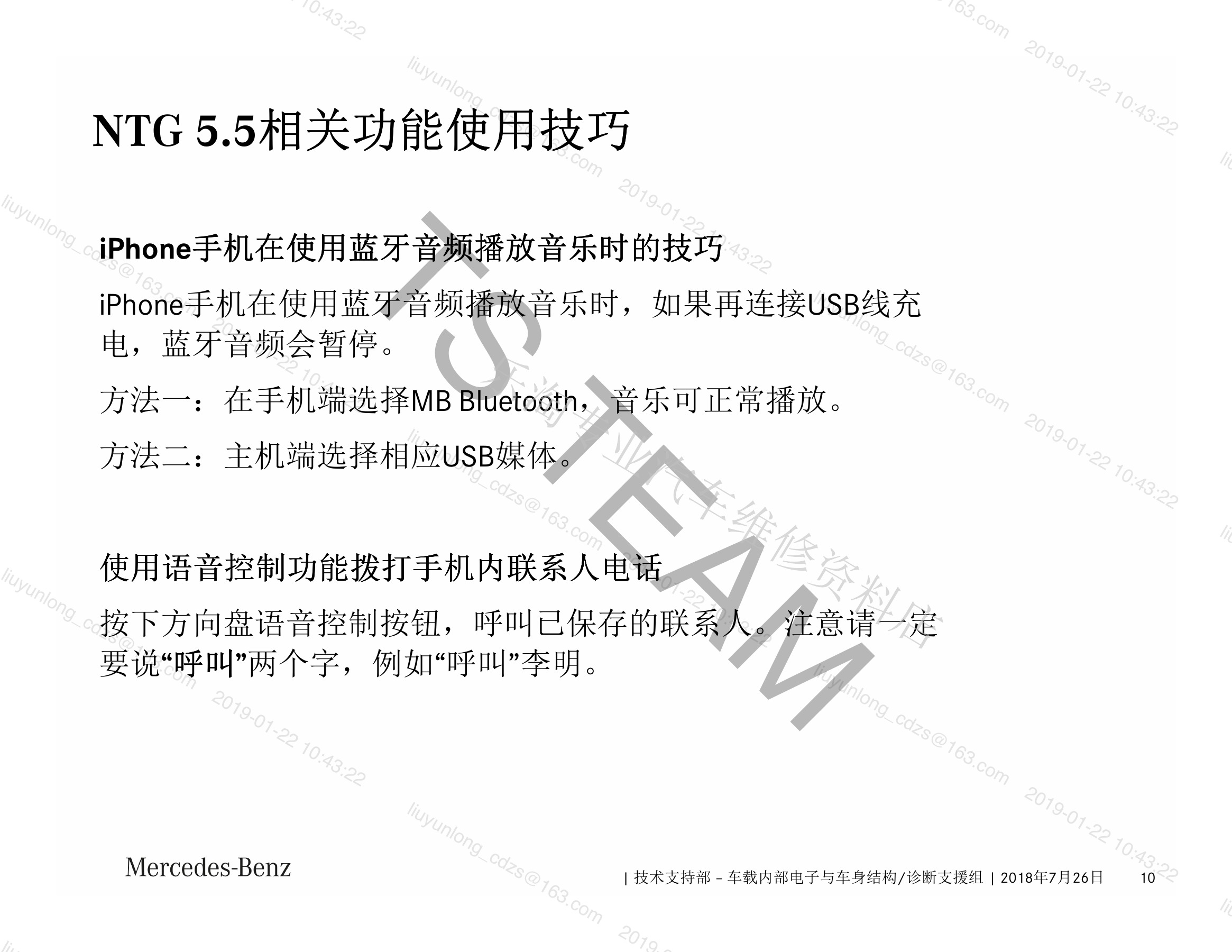

三、手机同时连接蓝牙和USB时为何会切换音源

手机通过蓝牙播放音乐时再接入USB，主机会识别新的媒体或智能手机连接，原蓝牙音频可能暂停。这不一定是故障。应查看手机和主机当前选择的音源，区分USB充电、USB媒体和CarPlay数据连接；若只想充电，也要确认所用接口和线缆是否会触发数据连接。

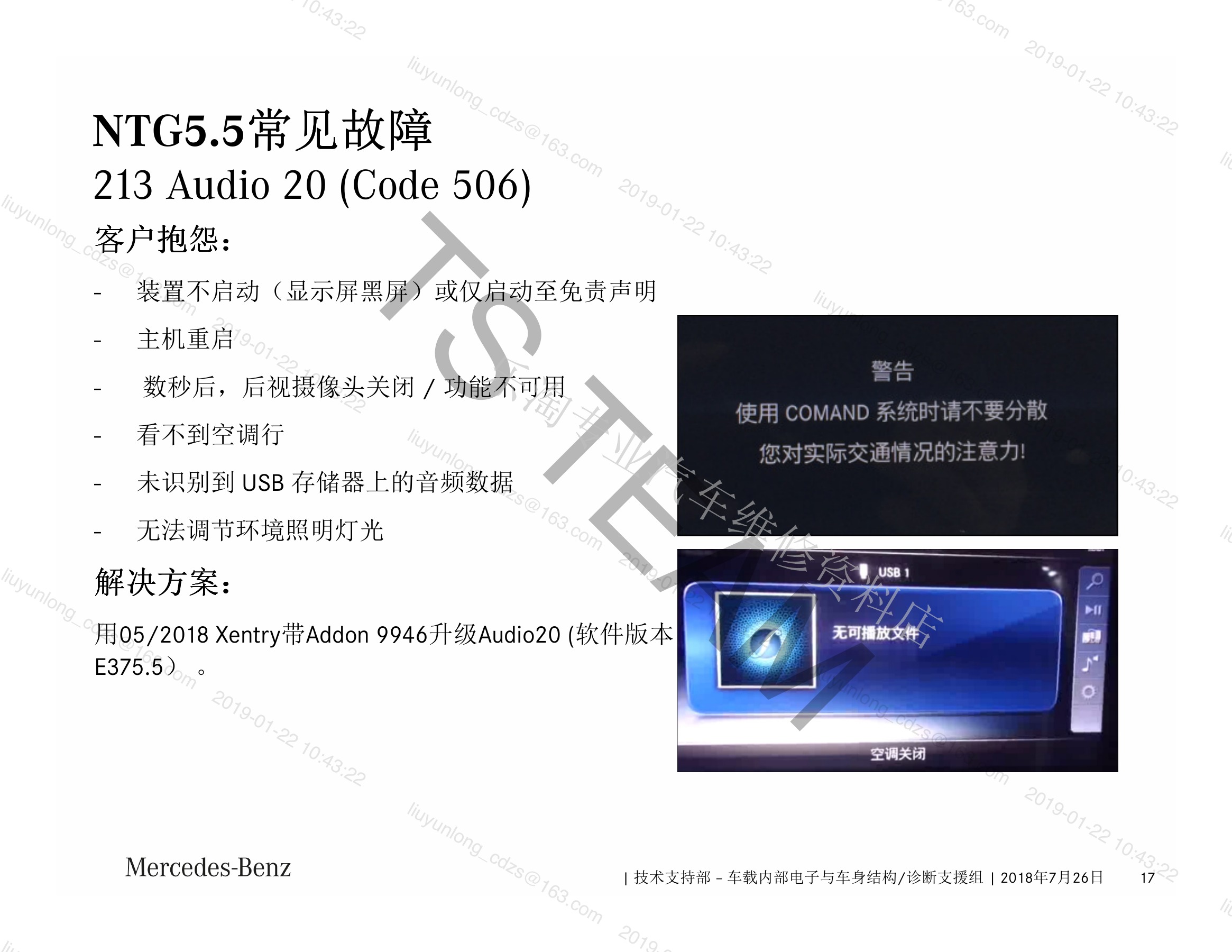

四、黑屏或只停在免责声明界面

• 检查主机常电、点火唤醒、保险、搭铁和车辆12V电源稳定性。
• 确认显示屏本身供电，以及主机至显示屏的连接和线束。
• 读取主机、显示屏、网关和相关控制单元故障码与在线状态。
• 观察主机是完全不上电、启动卡住，还是有声音但无图像。
• 检查外接USB、手机或加装设备是否在启动时造成异常。

有声音无显示更偏向显示供电或视频链路；显示和声音都没有则要同时检查主机供电、唤醒及网络。仅凭屏幕黑不能直接判定主机损坏。

五、主机反复重启要先保存发生条件

间歇重启可能来自低电压、搭铁不良、网络通信中断、外接媒体、软件异常、过热或主机硬件。应记录重启发生时间、温度、正在使用的音源、是否连接手机或USB、是否同时伴随仪表或其他模块复位。随后读取全车故障码和主机事件记录，并在授权诊断条件下保存日志证据。

若拔除外设后故障消失，继续检查线缆、存储介质、USB集线器和手机兼容性；若车辆其他控制单元也出现低电压或总线故障，先修复公共电源或网络。不要用反复复位掩盖可复现故障。

六、倒车影像显示几秒后关闭

先验证倒车挡状态是否稳定送达主机，再检查摄像头供电、搭铁、视频线和连接器。读取摄像头、主机及相关网关故障，判断是主机主动退出倒车画面、摄像头信号中断，还是显示链路异常。影像能短暂出现说明部分链路已工作，但不能排除供电压降、视频质量或软件状态问题。

七、USB音频数据不识别

• 使用已知良好的存储设备、数据线和另一USB接口对比。
• 按该主机支持规范检查文件系统、存储介质容量和音频格式。
• 排除损坏文件、过深目录或异常标签信息。
• 检查USB端口、集线器供电、数据线及连接状态。
• 区分USB只充电、媒体读取与CarPlay连接三种状态。

八、导航异常要先分成三类

• 路线指引异常：确认目的地、定位状态、语音设置和路线是否真正激活。
• 地图显示异常：检查地图数据加载、主显示屏或辅助显示屏通信。
• 导航授权异常：检查导航卡或硬盘地图状态、车辆配置及合法授权。

辅助显示屏不显示导航地图，不一定是导航计算失败；COMAND主屏正常而辅助屏异常时，应检查显示通信和相应配置。导航可以定位但不能规划路线，也与完全收不到GPS是不同故障。

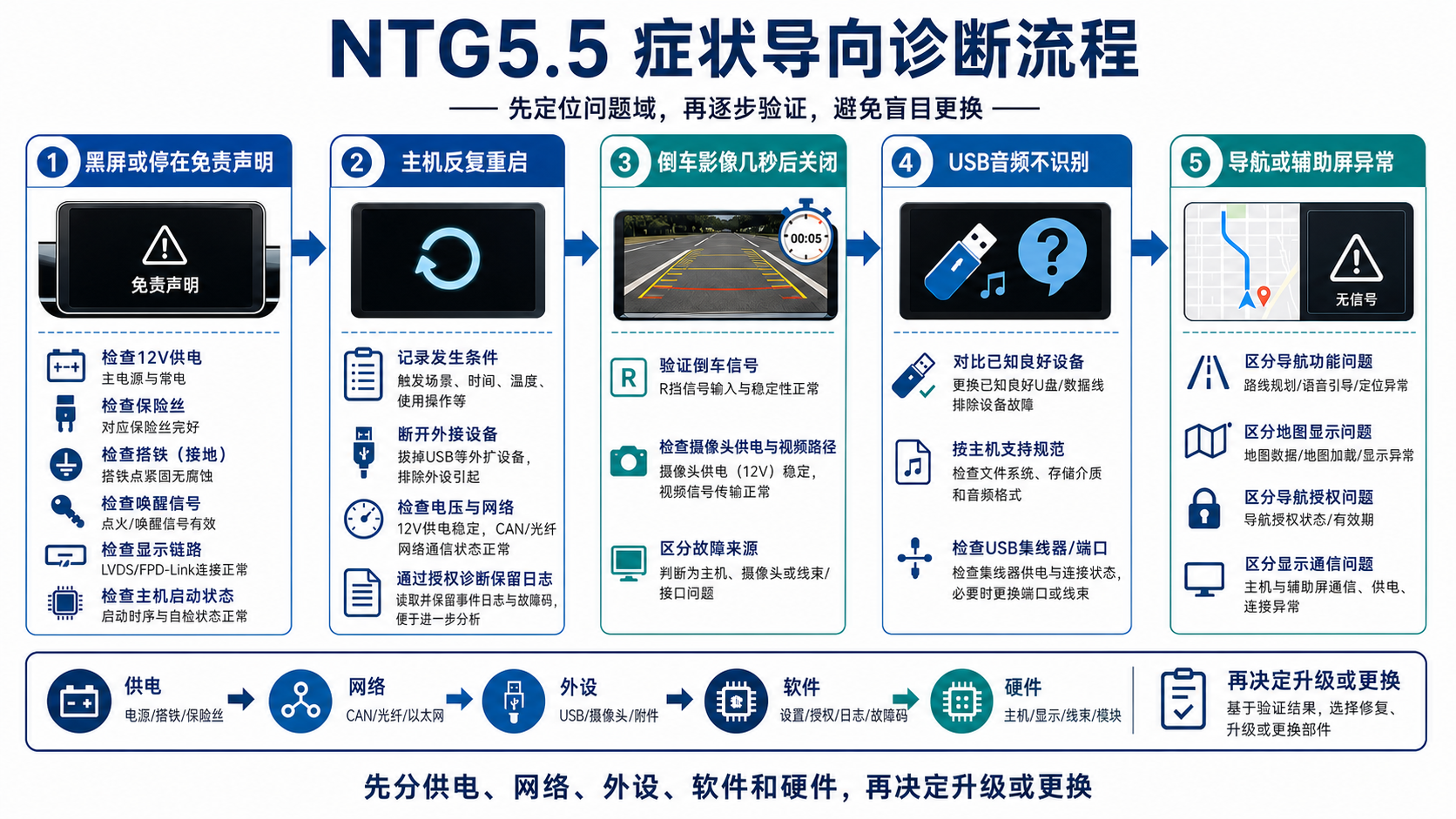

九、五类症状的诊断顺序

黑屏先看供电和显示链路；重启先留证并排除外设、电压和网络；倒车影像中断检查倒车信号、摄像头和视频链路；USB不识别做介质与接口对比；导航异常则拆分路线、地图、定位、授权和辅助显示。把症状拆开，才能避免用“一次软件升级”解释所有问题。

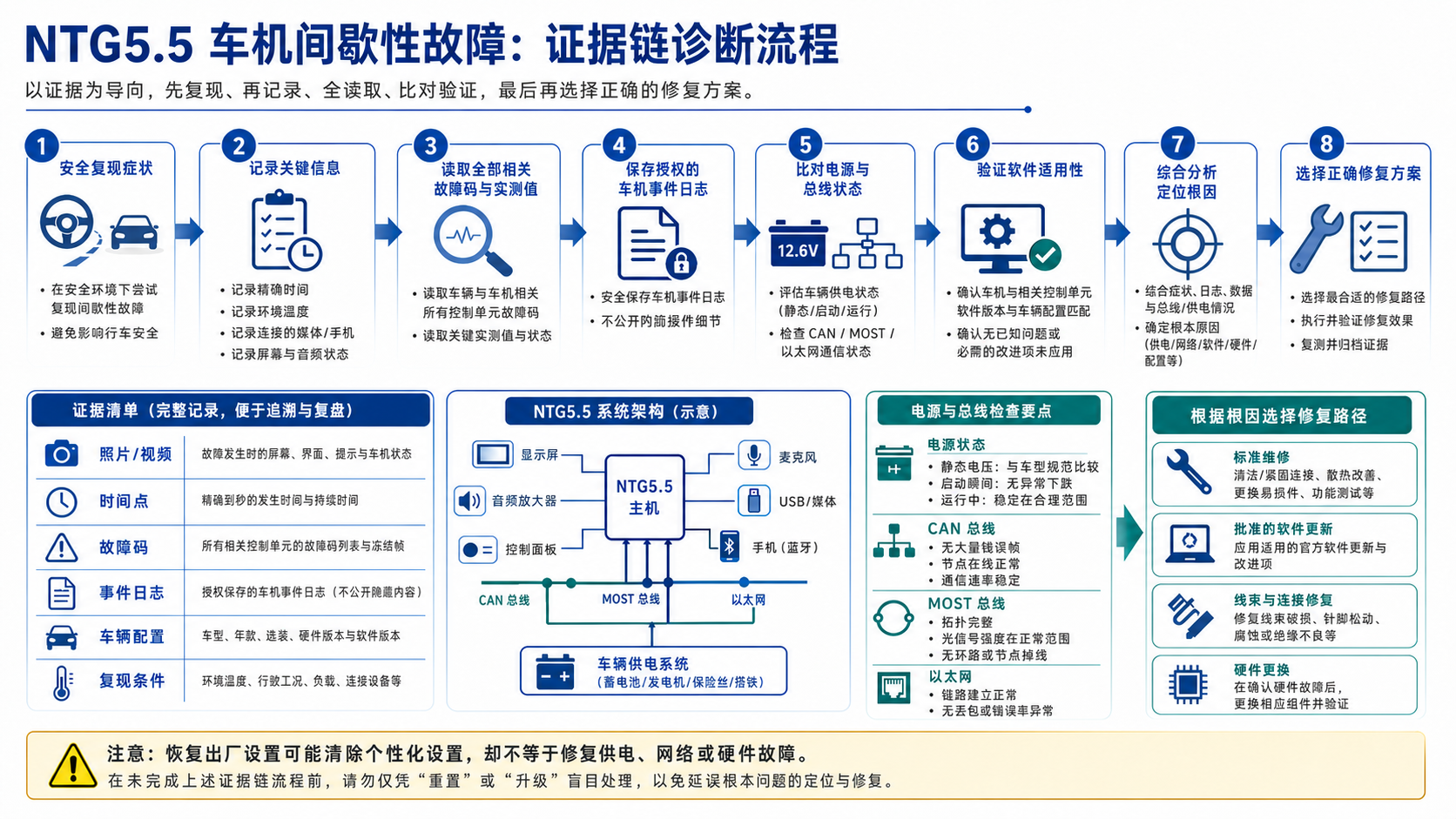

十、间歇故障需要完整证据链

• 安全复现并记录故障发生前后的操作和环境。
• 记录准确时间，便于与控制单元事件和总线记录对应。
• 读取主机、显示、功放、网关、摄像头和相关模块故障码及实际值。
• 通过授权诊断流程保存主机事件日志，但不改变原始证据。
• 检查静态、启动和运行状态下的车辆供电及搭铁。
• 核对CAN、MOST及以太网等实车网络状态。
• 确认软件版本与车辆配置是否匹配，并核对已知改进范围。
• 根据证据选择线路修复、批准更新或硬件更换，最后复测。

十一、恢复出厂设置的边界

恢复出厂设置会清除部分个性化设置、配对或媒体状态，可能暂时改变软件表现，但不能修复蓄电池、搭铁、总线、USB线束、摄像头或主机硬件故障。执行前应告知用户数据影响并保存必要证据；复位后仍要按原症状复测。

十二、常见误判

• 黑屏就直接更换主机，未区分显示链路和主机启动。
• 重启后立即升级软件，未检查低电压和外接设备。
• 倒车影像短暂出现就认定摄像头正常。
• 导航卡不识别就格式化或复制卡片。
• 辅助屏无地图就判定整个导航系统损坏。
• 恢复设置后暂时正常，就认定根因已经修复。

诊断思路小结

NTG5.5诊断的关键是先确认Audio 20或COMAND及其实车配置，再按症状建立证据链。供电和网络是公共基础，USB、摄像头、导航介质和显示屏是独立外设，软件与硬件结论应建立在可复现现象、故障码和日志之上。只有这样，更新软件或更换主机才是有证据的维修决定。
