整理荣威360车身电脑(28针+40针+16针+11针+11针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

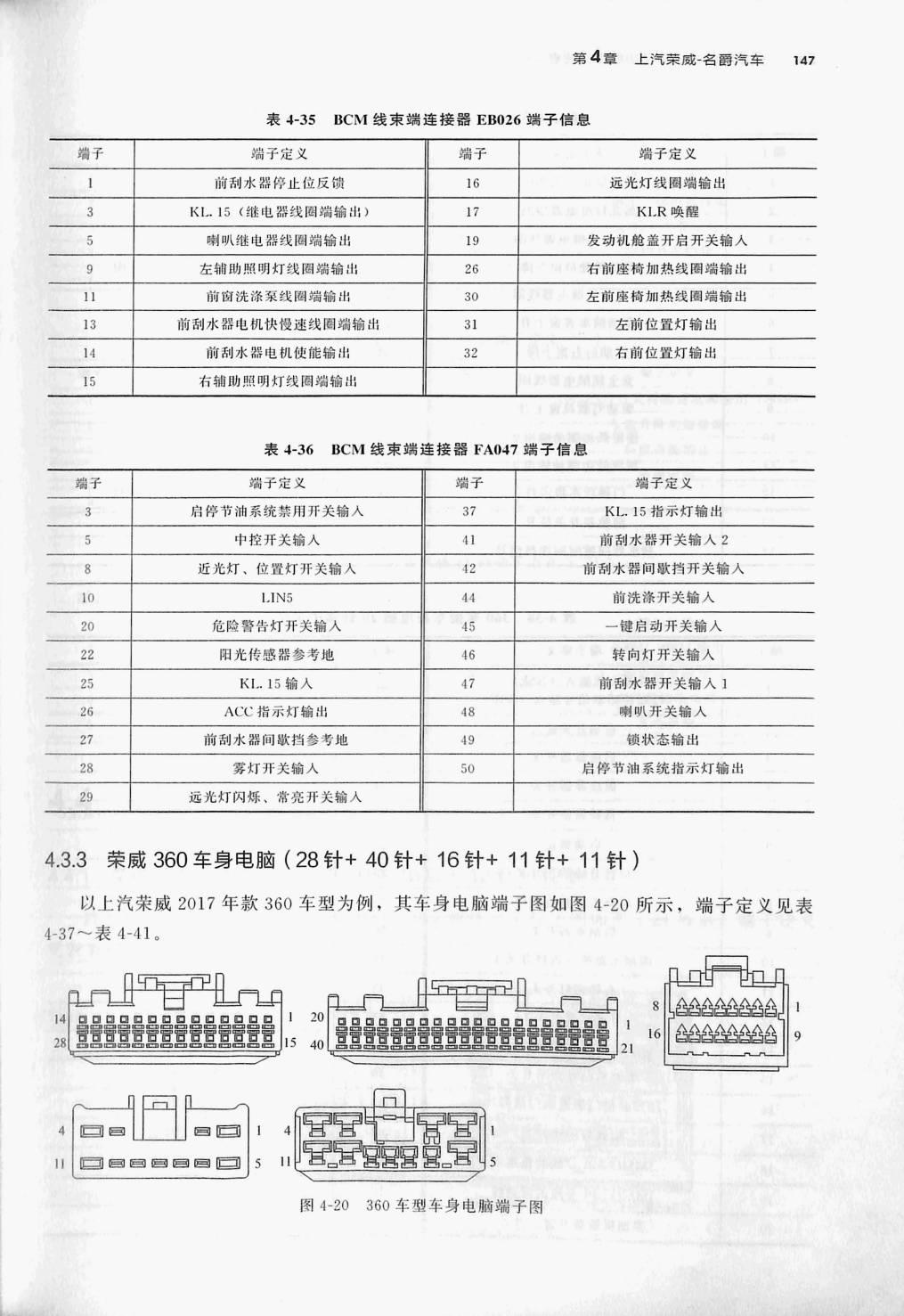

表 4-36 BCM线束端连接器 FA047端子信息
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 3 | 启停节油系统禁用开关输入 | 37 | KL.15 指示灯输出 |
| 5 | 中控开关输入 | 41 | 前刮水器开关输入2 |
| 8 | 近光灯、位置灯开关输入 | 42 | 前刮水器间歌挡开关输入 |
| 10 | L.IN5 | 44 | 前洗涤开关输入 |
| 20 | 危险警告灯开关输入 | 45 | 一键启动开关输入 |
| 22 | 阳光传感器参考地 | 46 | 转向灯开关输入 |
| 25 | KI.15 输入 | 47 | 前刮水器开关输入1 |
| 26 | ACC 指示灯输出 | 48 | 喇叭开关输入 |
| 27 | 前刮水器间歌挡参考地 | 49 | 锁状态输出 |
| 28 | 雾灯开关输入 | 50 | 启停节油系统指示灯输出 |
| 29 | 远光灯闪烁、常亮开关输入 |

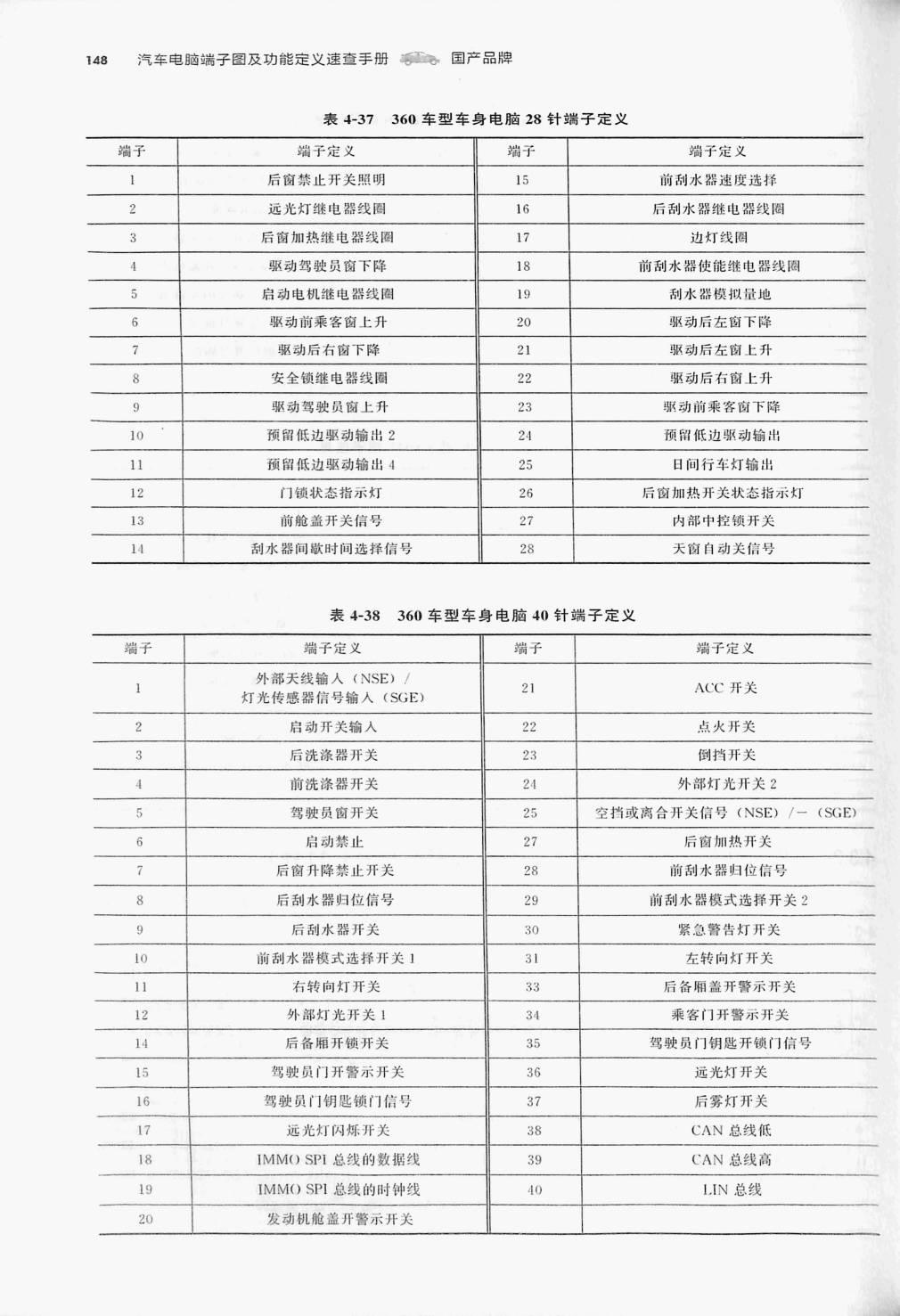

表 4-38 360 车型车身电脑40 针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 淄子 | 端子定义 | 端子 | 𧍒子定义 |
| 1 | 外部天线输入(NSE)/ | 21 | ACC 开关 |
| 灯光传感器信号输入(SGE) | |||
| 启动开关输入 | 22 | 点火开关 | |
| 3 | 后洗涤器开关 | 23 | 倒挡开关 |
| 前洗涤器开关 | 24 | 外部灯光开关2 | |
| 5 | 驾驶员窗开关 | 25 | 空挡或离合开关信号(NSE)/ (SGE) |
| 启动禁止 | 27 | 后窗加热开关 | |
| 7 | 后窗升降禁止开关 | 28 | 前刮水器归位信号 |
| 8 | 后刮水器归位信号 | 29 | 前刮水器模式选择开关2 |
| 后刮水器开关 | 30 | 紧急警告灯开关 | |
| 10 | 前刮水器模式选择开关1 | 31 | 左转向灯开关 |
| 11 | 右转向灯开关 | 33 | 后备厢盖开警示开关 |
| 12 | 外部灯光开关1 | 34 | 乘客门开警示开关 |
| 后备厢开锁开关 | 35 | 驾驶员门钥匙开锁门信号 | |
| 15 | 驾驶员门开警示开关 | 36 | 远光灯开关 |
| 16 | 驾驶员门钥匙锁门信号 | 37 | 后雾灯开关 |
| 17 | 远光灯闪烁开关 | 38 | CAN 总线低 |
| 18 | IMIMC)SPI总线的数据线 | 39 | CAN 总线高 |
| 19 | IMMO SPI 总线的时钟线 | 40 | LIN总线 |
| 20 | 发动机舵盖开警示开关 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
