整理荣威 RX5多媒体电脑(20针+16针+12针+12针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

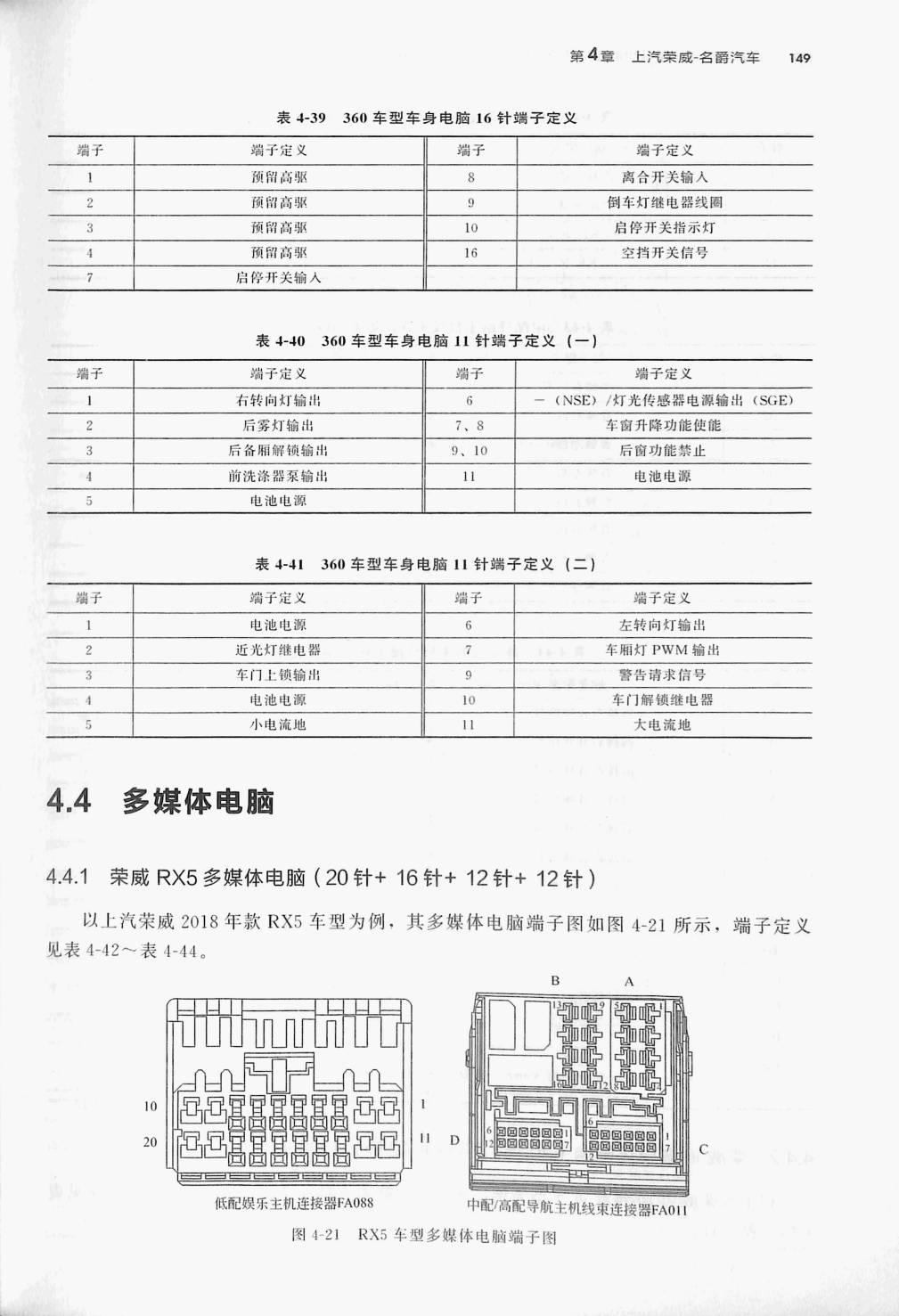

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表4-39 360 车型车身电脑16 针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 预留高驱 | 8 | 离合开关输入 | |
| 2 | 预留商驱 | 9 | 倒车灯继电器线圈 |
| 3 | 预留高驱 | 10 | 启停开关指示灯 |
| 预留高驱 | 16 | 空挡开关信号 | |
| 7 | 启停开关输入 | ||
| 右转向灯输出 | 6 | -(NSE)/灯光传感器电源输出(SGE) | |
| 2 | 后雾灯输出 | 7、8 | 车窗升降功能使能 |
| 3 | 后备厢解锁输出 | 9、10 | 后窗功能禁止 |
| 前洗涤器泵输出 | 电池电源 | ||
| 电池电源 |
表4-41 360 车型车身电脑11针端子定义(二)
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 缁子 | 端子定义 | 缁子 | 端子定义 |
| 1 | 电池电源 | 6 | 左转向灯输出 |
| 近光灯继电器 | 7 | 车厢灯PWM输出 | |
| 3 | 车门上锁输出 | 9 | 警告请求信号 |
| 电池电源 | 10 | 车门解锁继电器 | |
| 5 | 小电流地 | 11 | 大电流地 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
