整理众泰2.0T 4G63T发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

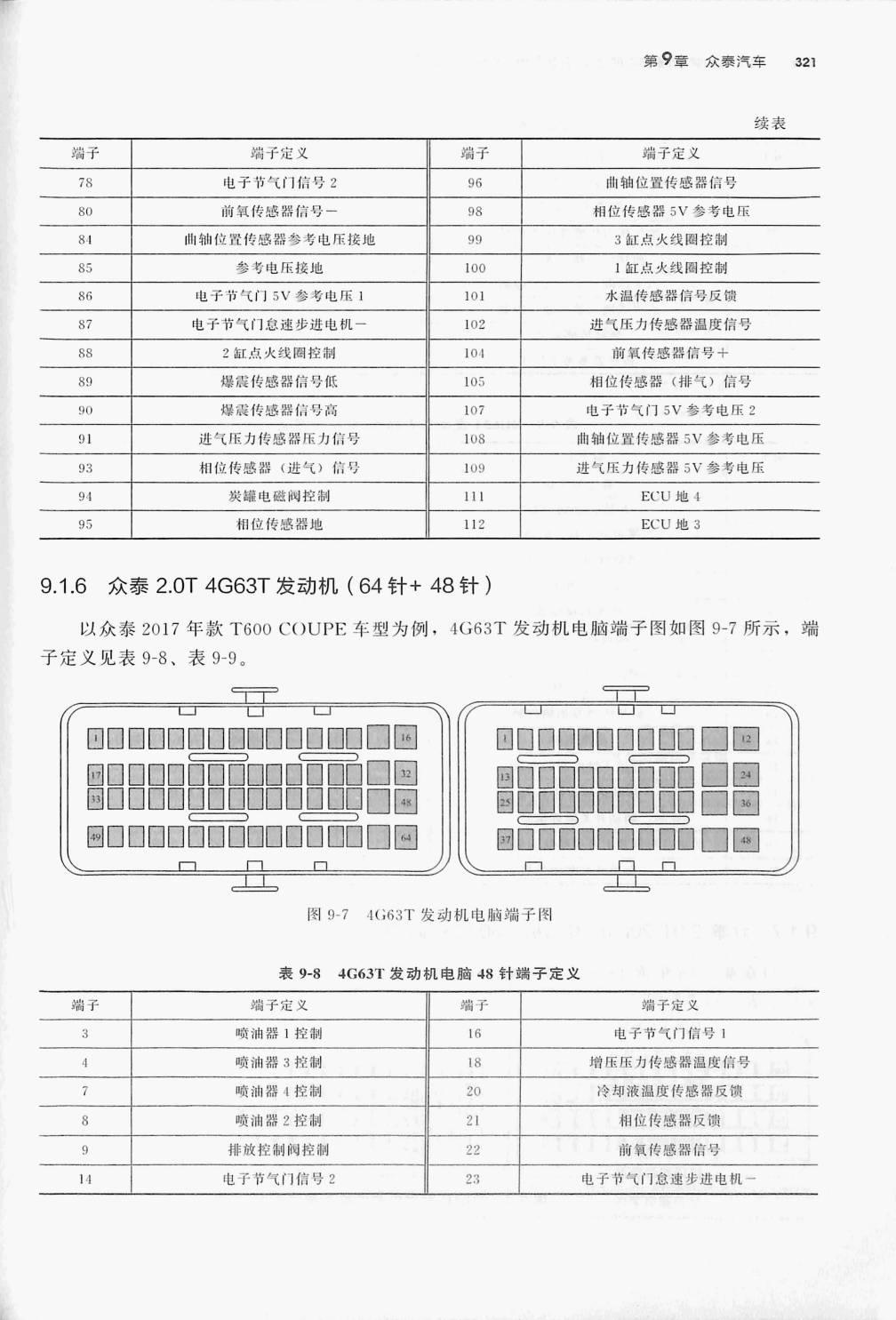

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表9-8 4G63T 发动机电脑48 针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 𧍒子定义 | 端于 | 端子定义 |
| 3 | 喷油器1控制 | 16 | 电子节气门信号1 |
| 喷油器3控制 | 18 | 增压压力传感器温度信号 | |
| 喷油器4控制 | 20 | 冷却液温度传感器反馈 | |
| 喷油器2控制 | 21 | 相位传感器反馈 | |
| 9 | 排放控制阀控制 | 22 | 前氧传感器信号 |
| 14 | 电子节气门信号2 | 23 | 电子节气门念速步进电机一 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
