斯柯达速派 MQB 0CW 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

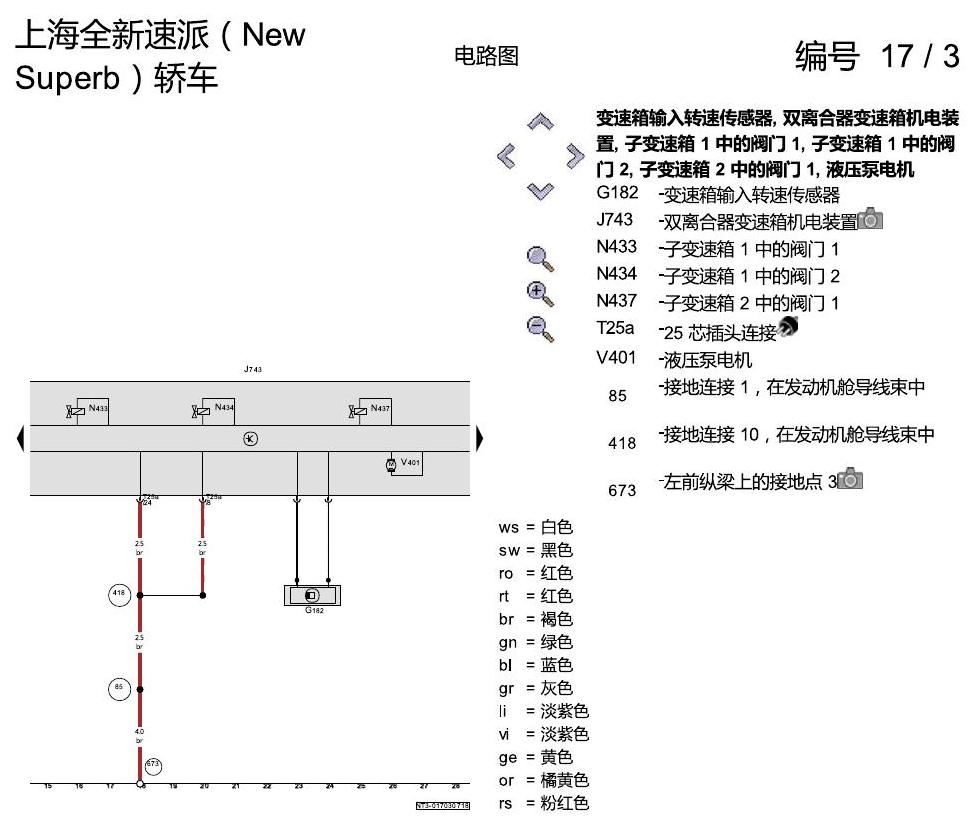

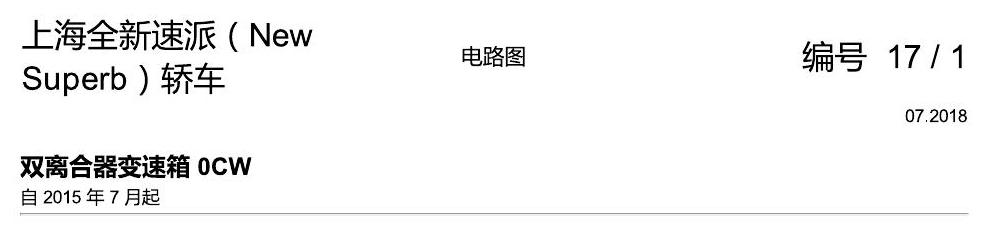

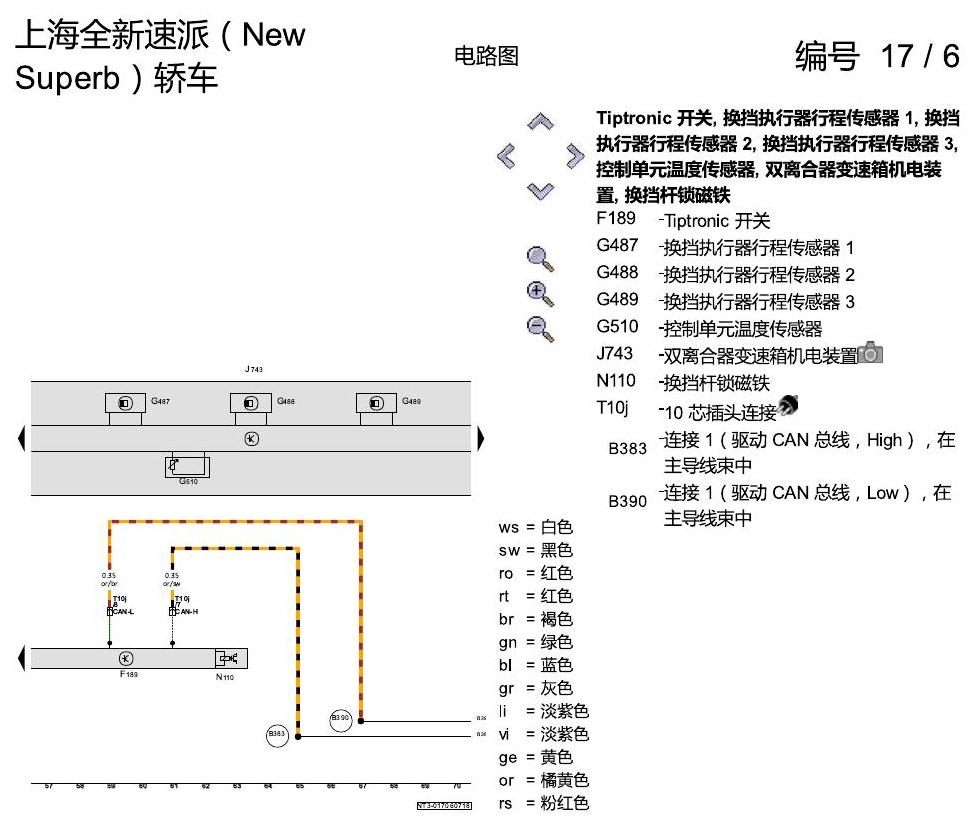

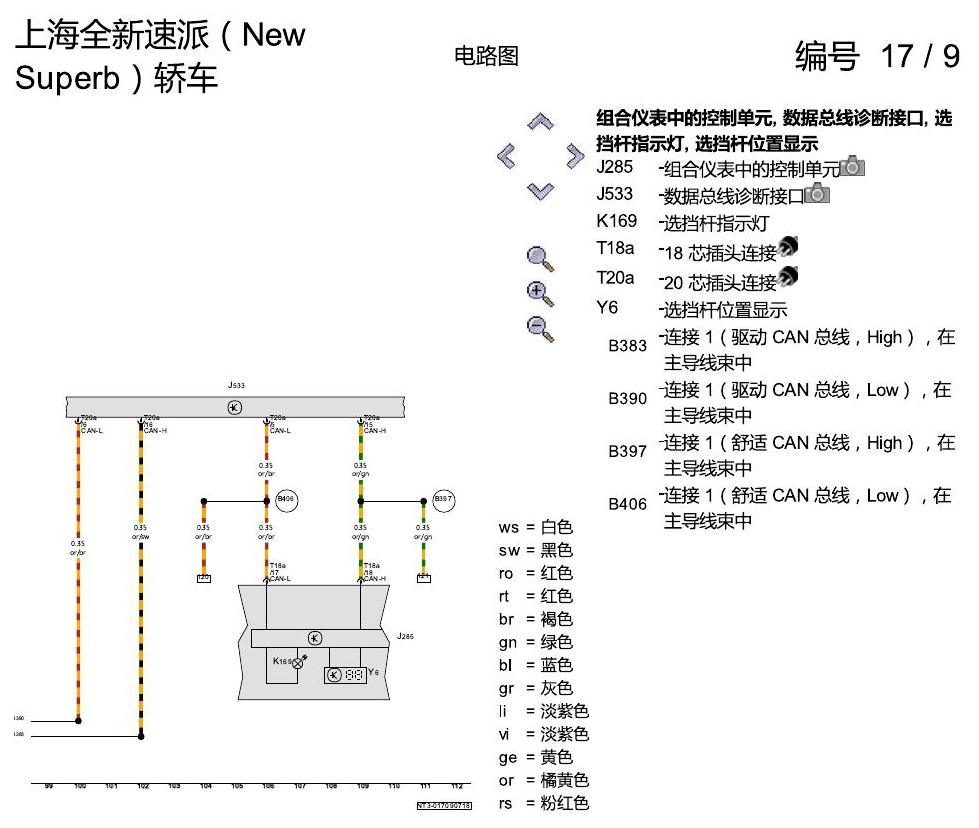

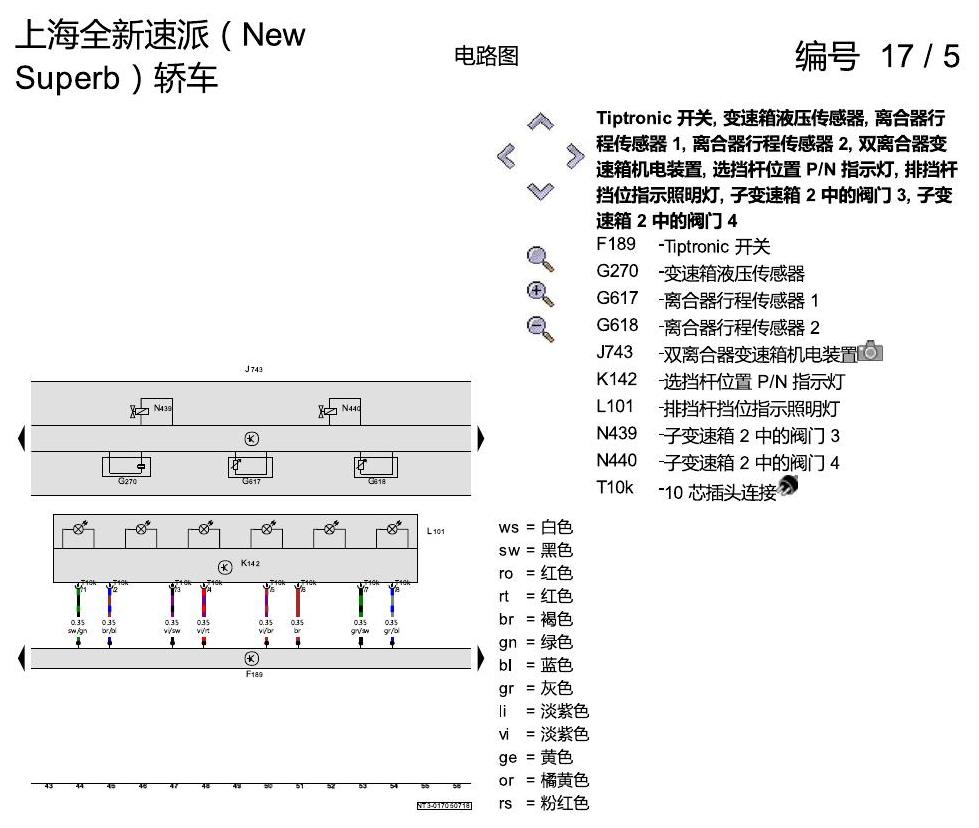

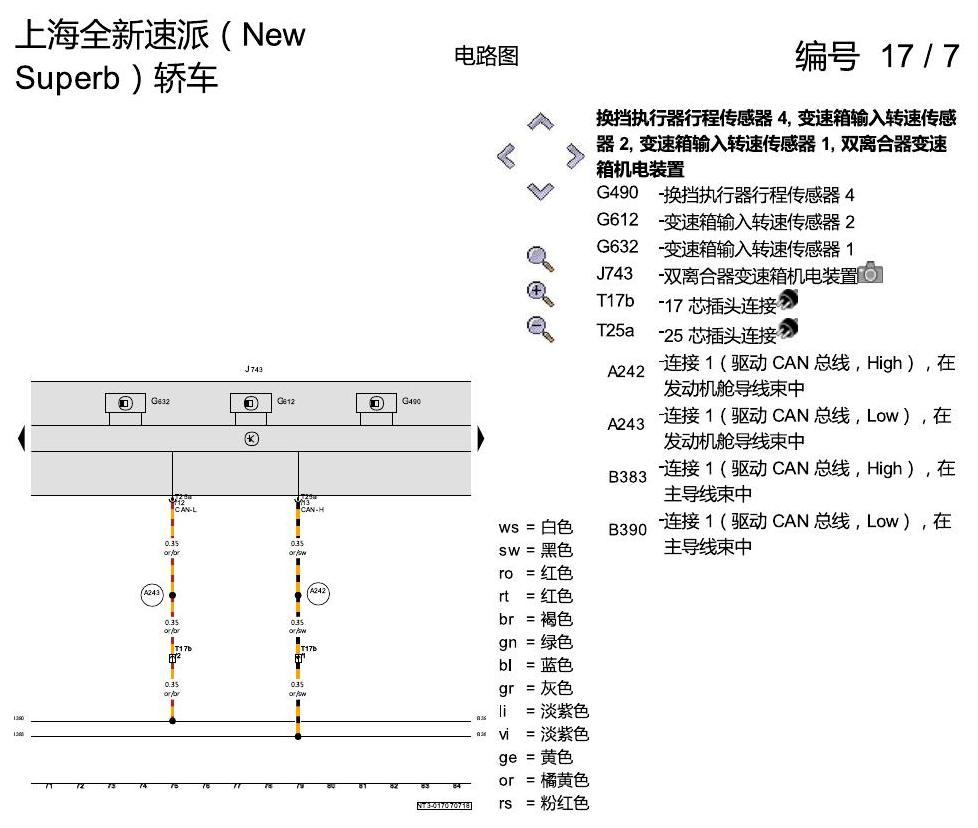

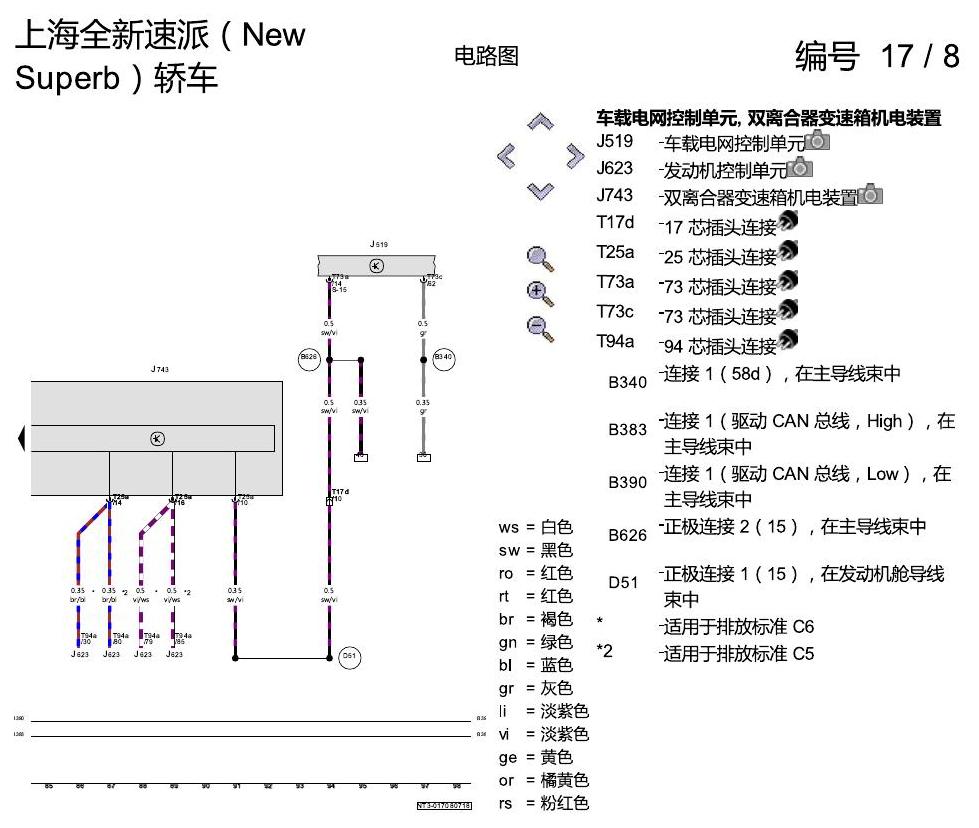

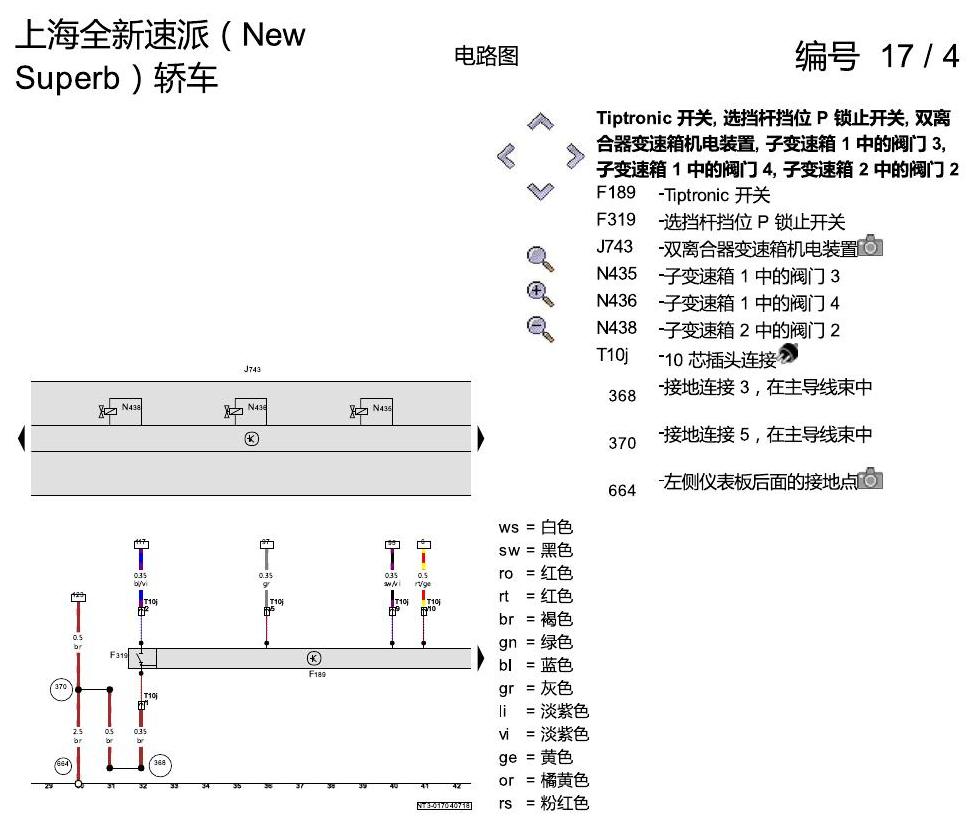

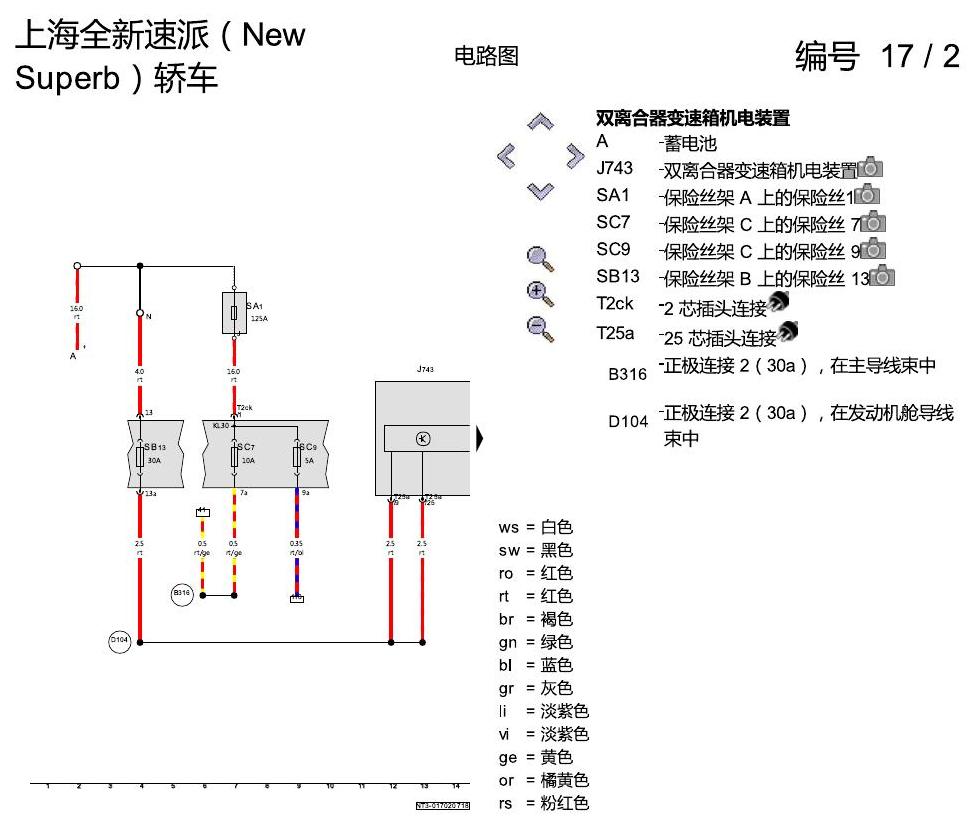

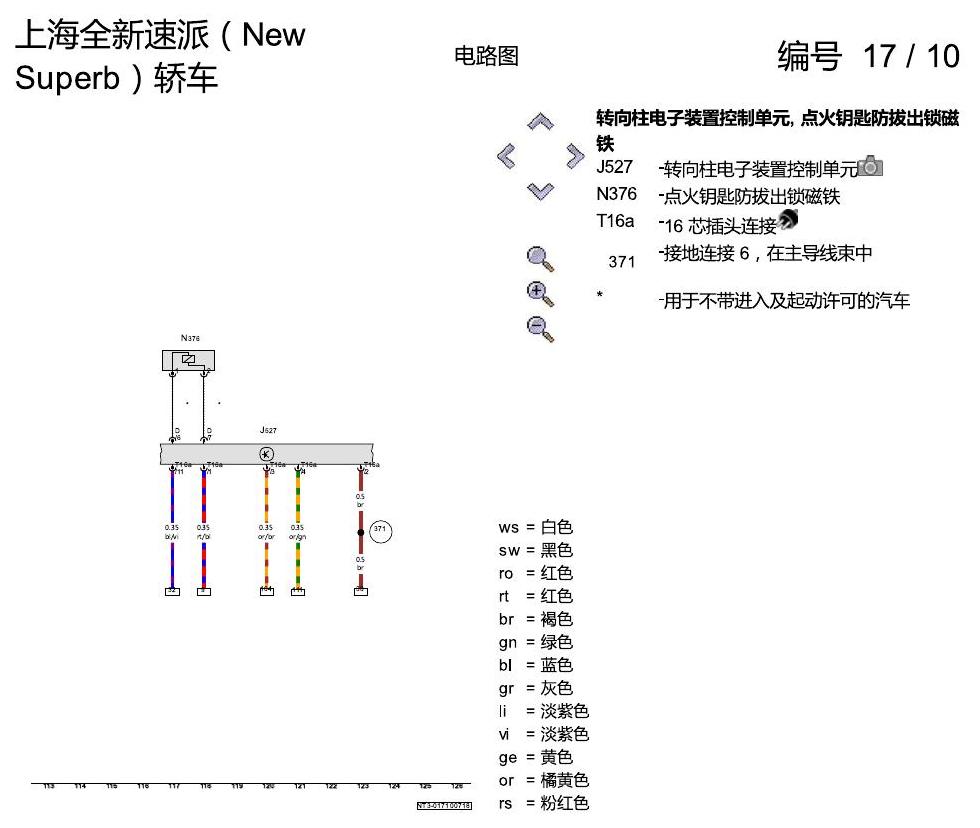

下方为原始资料图，共 10 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众19款高尔夫嘉旅 电路图 点烟器和 12 V 插座, 自 2018 年 12 月起 电路图
一汽大众19款高尔夫嘉旅 电路图 点烟器和 12 V 插座, 自 2018 年 12 月起 电路图资料。
斯柯达明锐 接地点 电路图
斯柯达明锐 接地点 电路图资料。
奥迪C110701图像处理视频线路信号错误 导致ACC不可用
在图像处理控制单元内出现故障码： C110702 图像处理视频线路信号错误，主动／静态”的故障。 原因是摄像机控制单元J852损坏导致，会导致ACC功能不正常。 维修摄像机控制单元，修复后在图像处理控制单元不再有故障码存在，此时ACC功能也恢复正常了。
上海大众途观 耦合点 电路图
上海大众途观 耦合点 电路图资料。
奥迪A4L B9 数据总线联网(FlexRay 总线) 电路图
奥迪A4L B9 数据总线联网(FlexRay 总线) 电路图资料。
斯柯达科迪亚克 全自动空调 电路图
斯柯达科迪亚克 全自动空调 电路图资料。
