摘要奥迪A4L B9 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图资料。

奥迪A4L B9 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 4 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

奥迪A4L B9 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

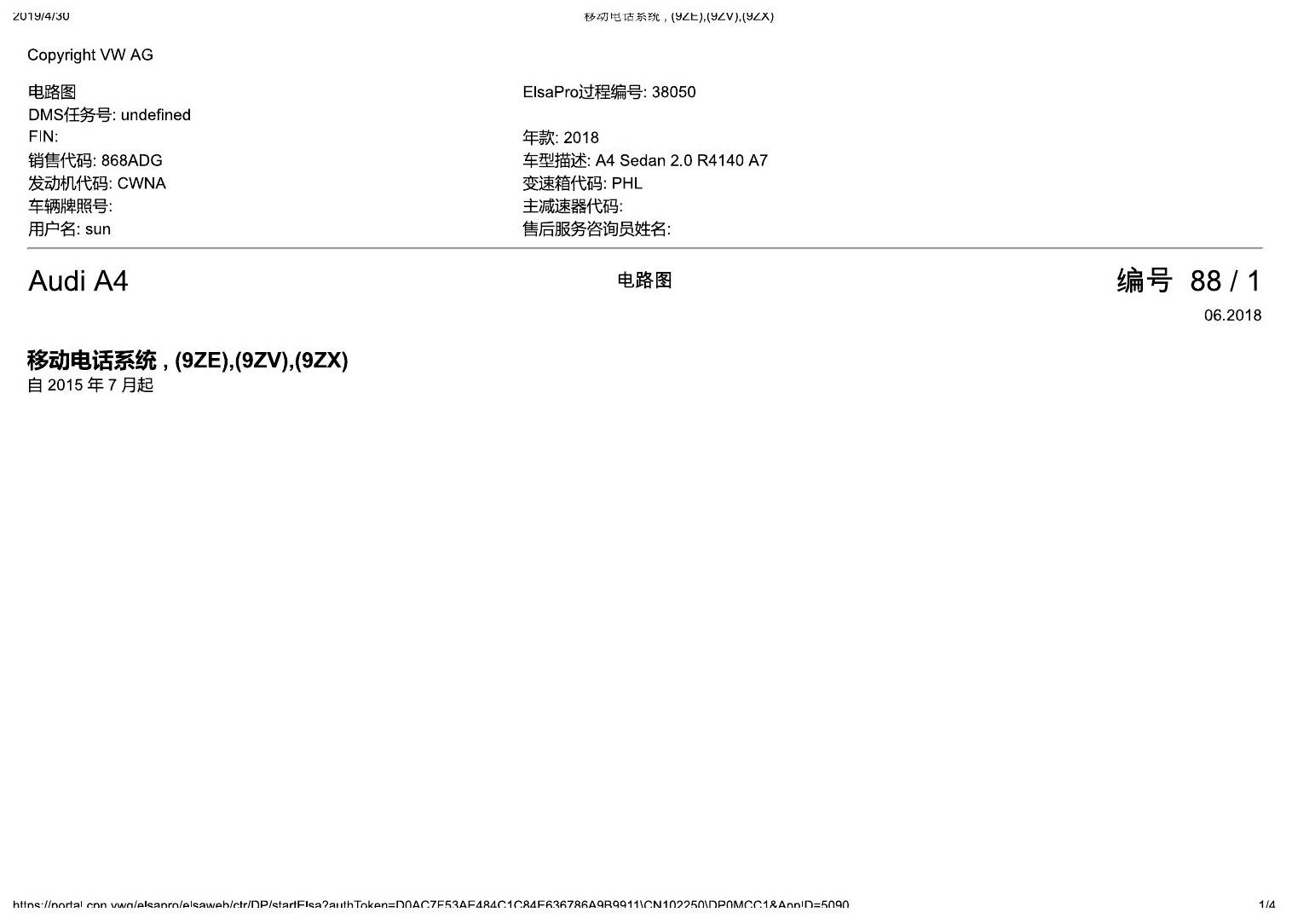

奥迪A4L B9 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第1页
奥迪A4L B9 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

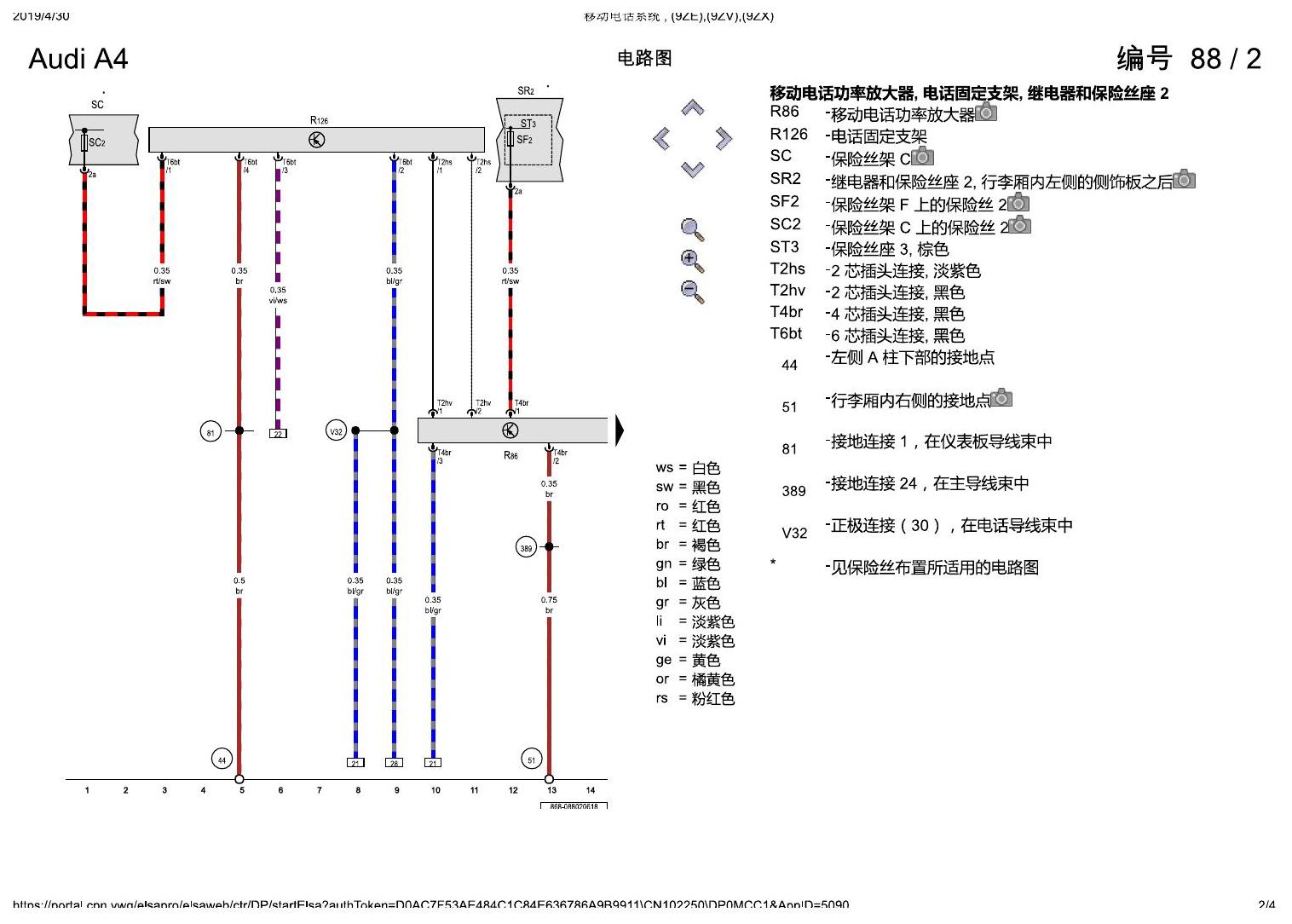

奥迪A4L B9 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第2页
奥迪A4L B9 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

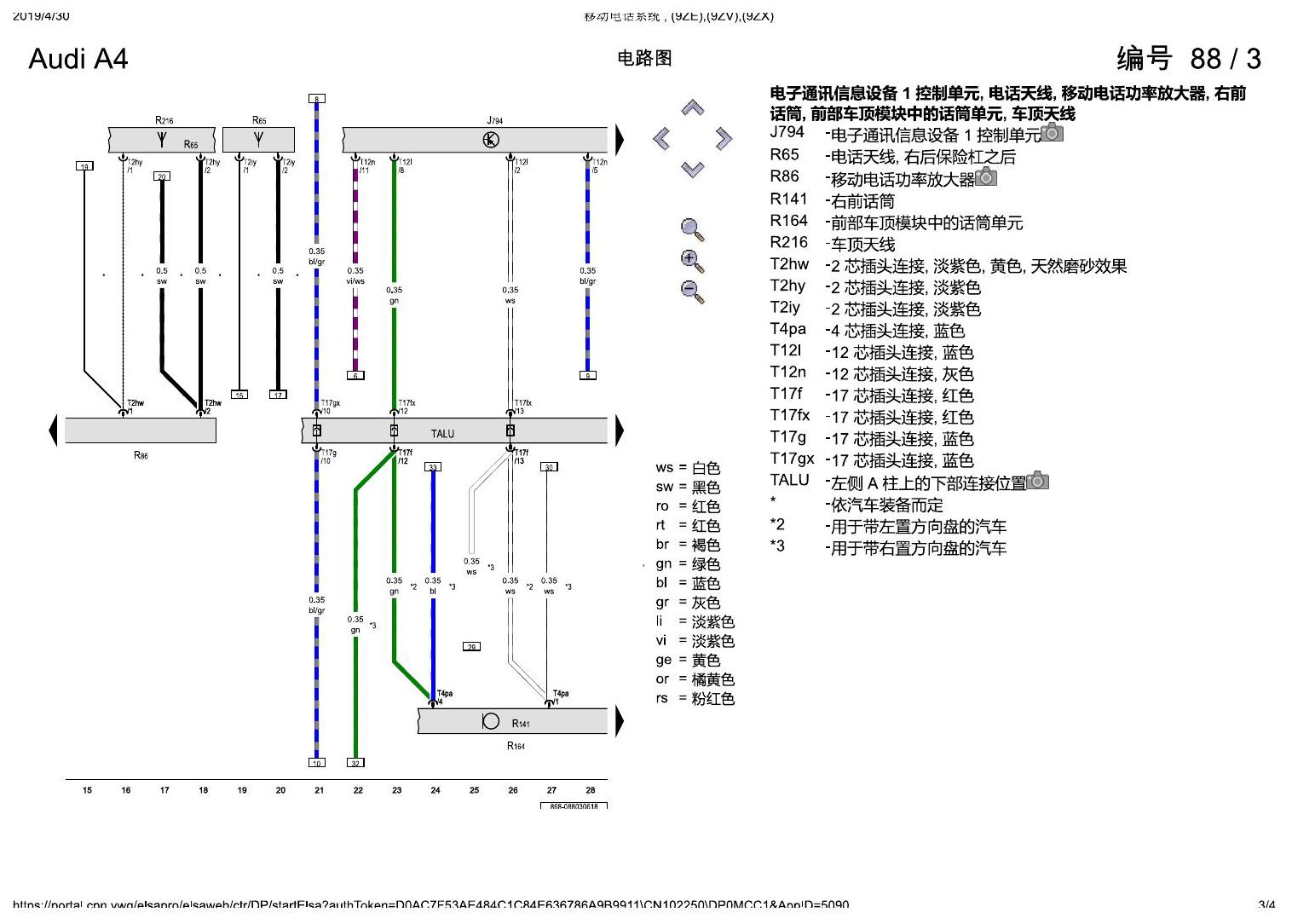

奥迪A4L B9 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第3页
奥迪A4L B9 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图

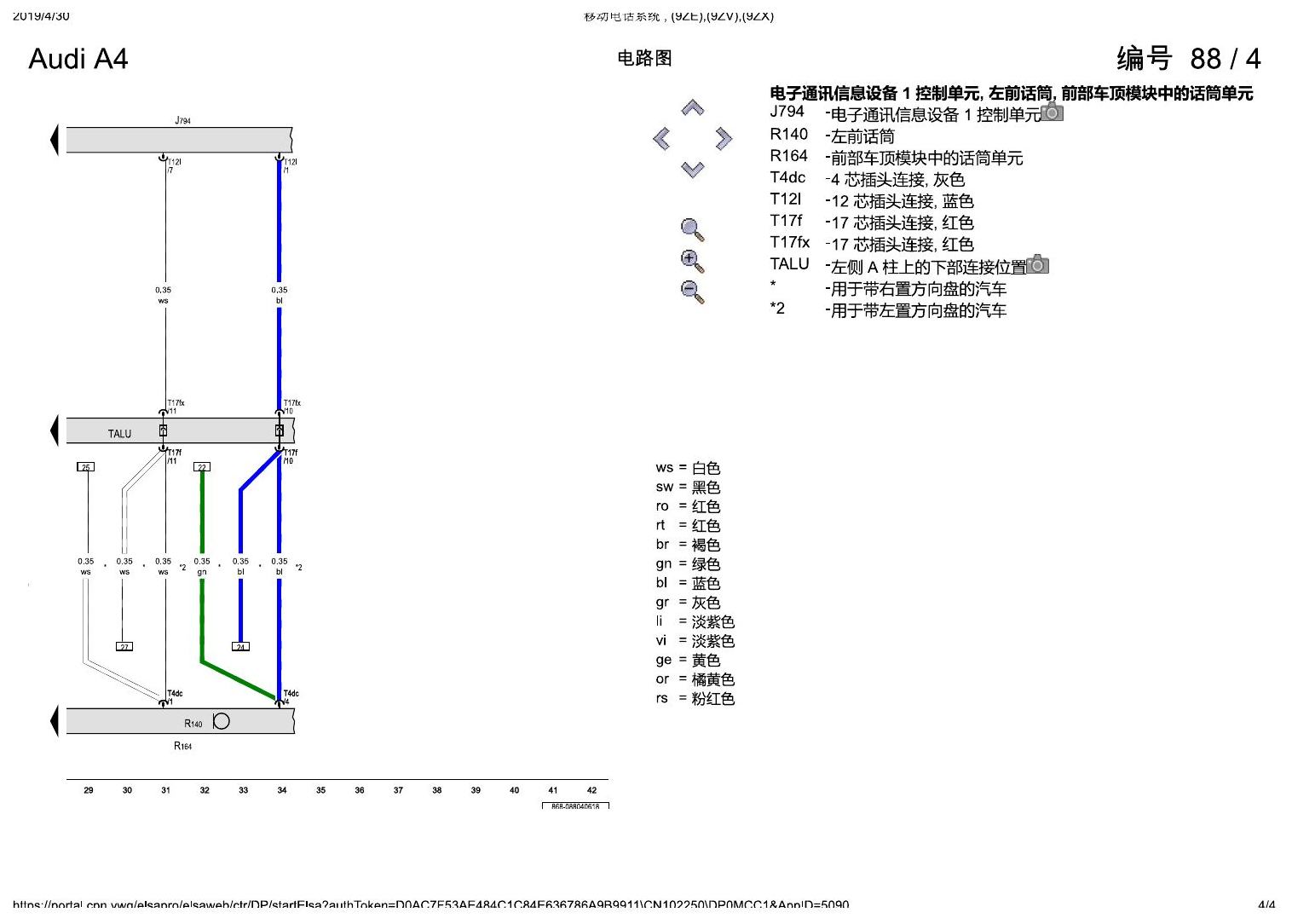

奥迪A4L B9 移动电话系统 , (9ZE),(9ZV),(9ZX) 电路图 原始资料第4页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
