一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
4751
文章
1
粉丝
电路速查评论2阅读模式
摘要一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图资料。

一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

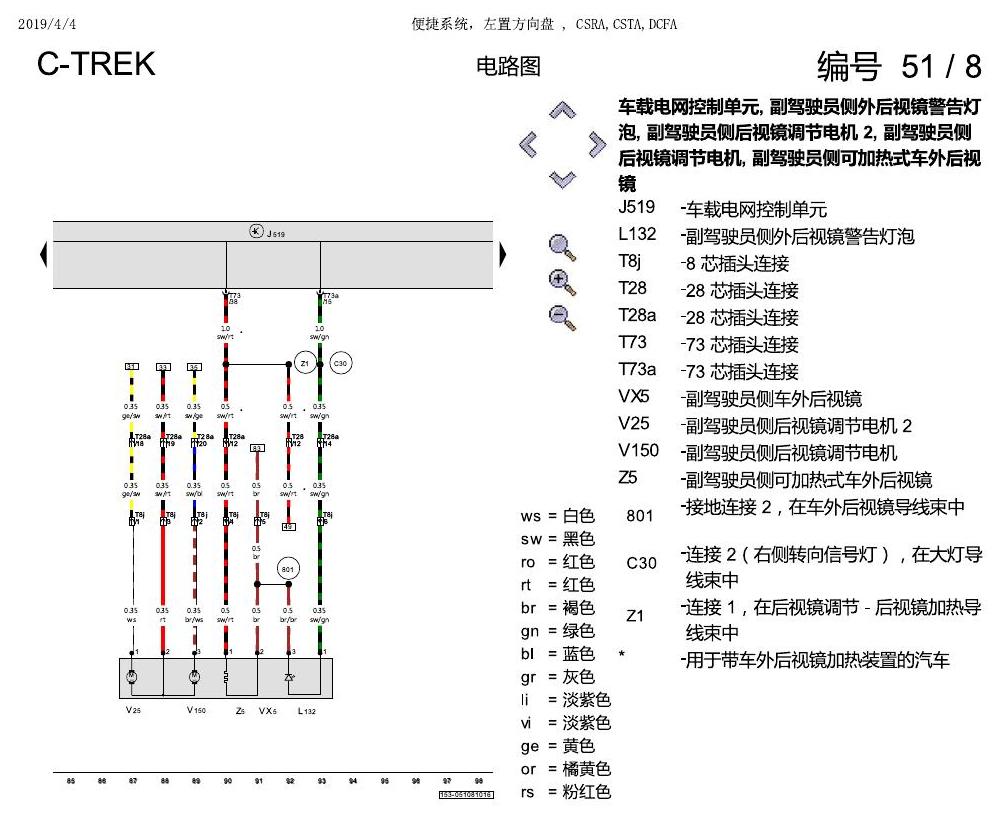

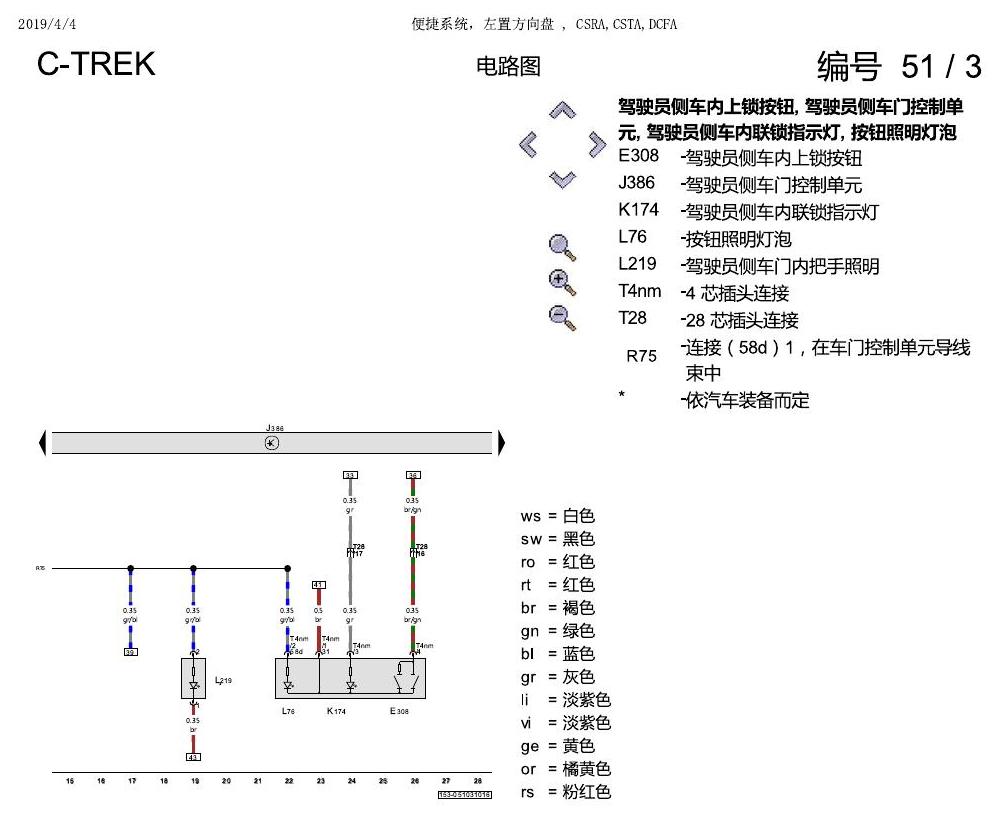

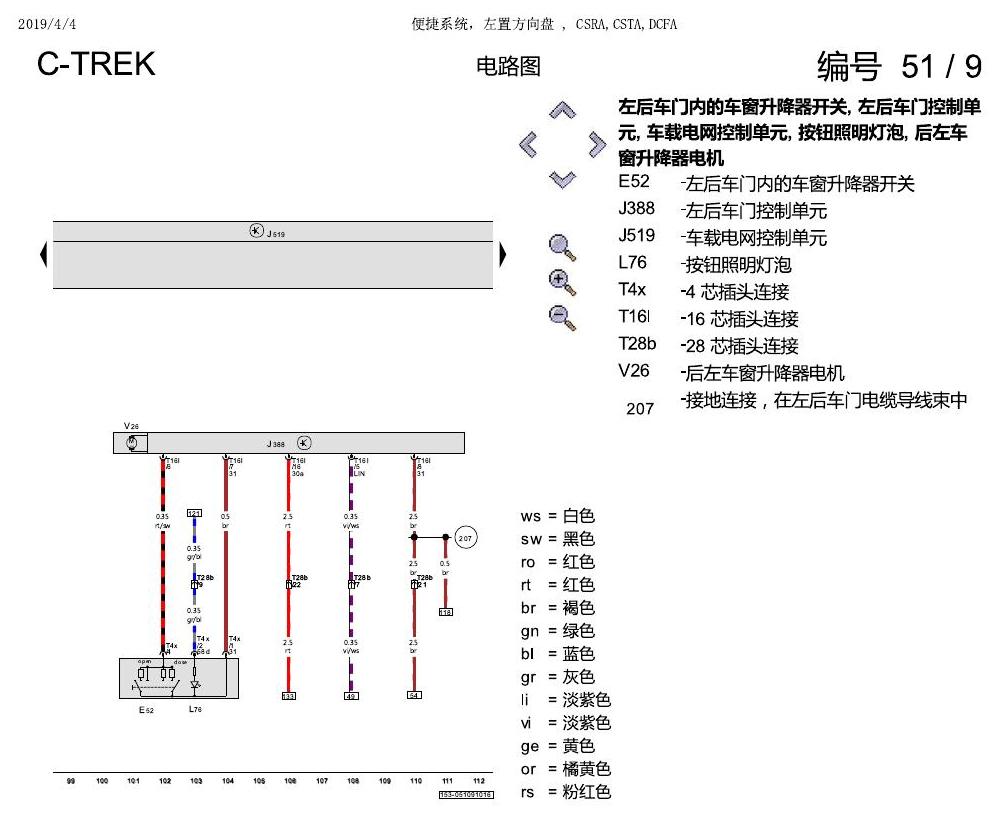

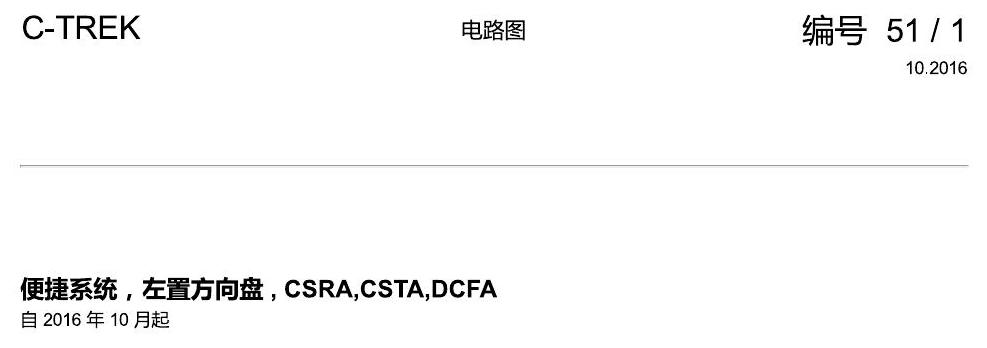

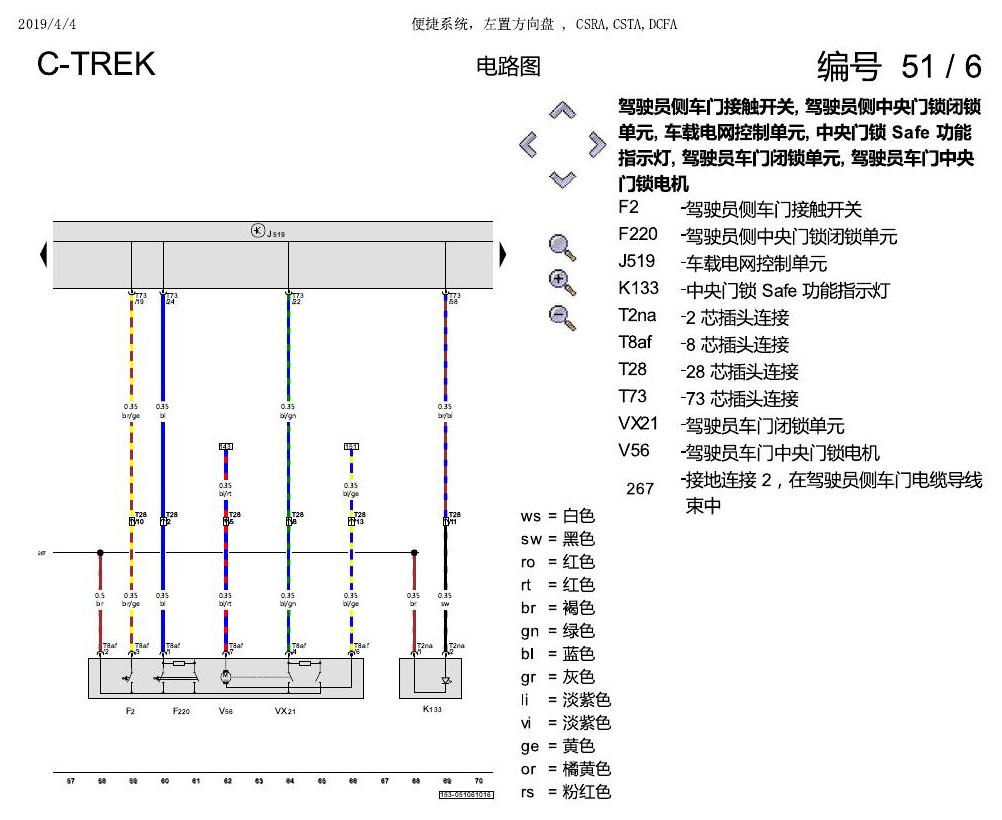

下方为原始资料图，共 13 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第1页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图

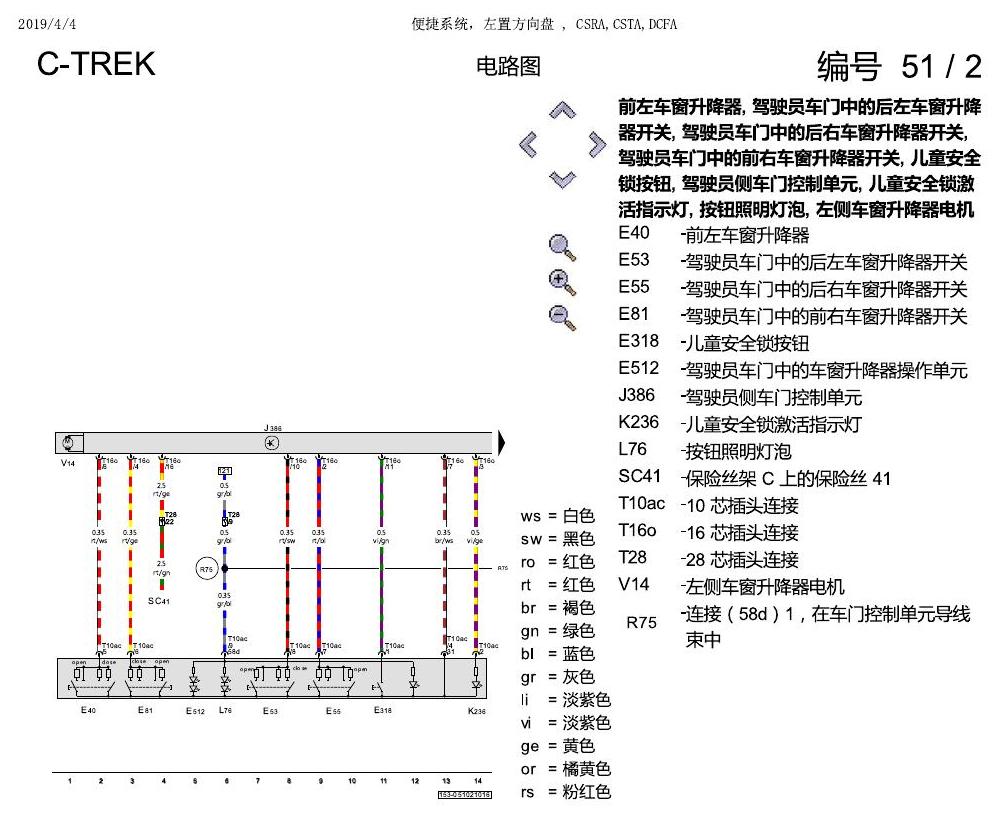

一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第2页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第3页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图

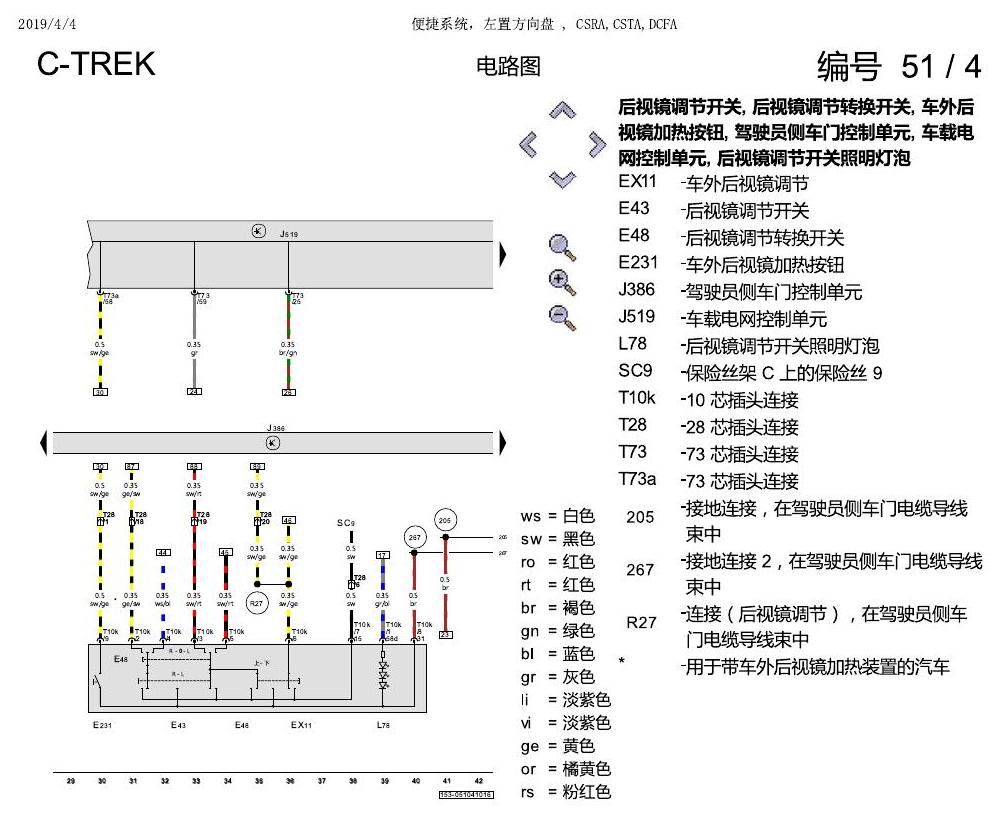

一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第4页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图

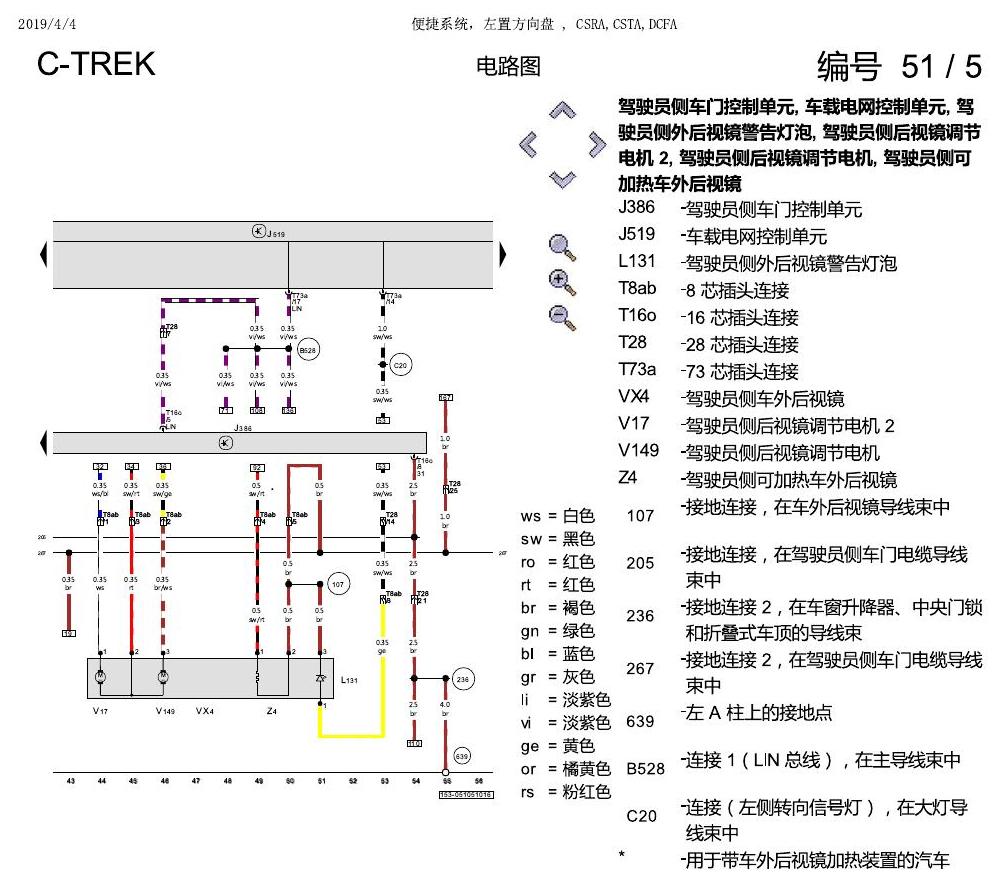

一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第5页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第6页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图

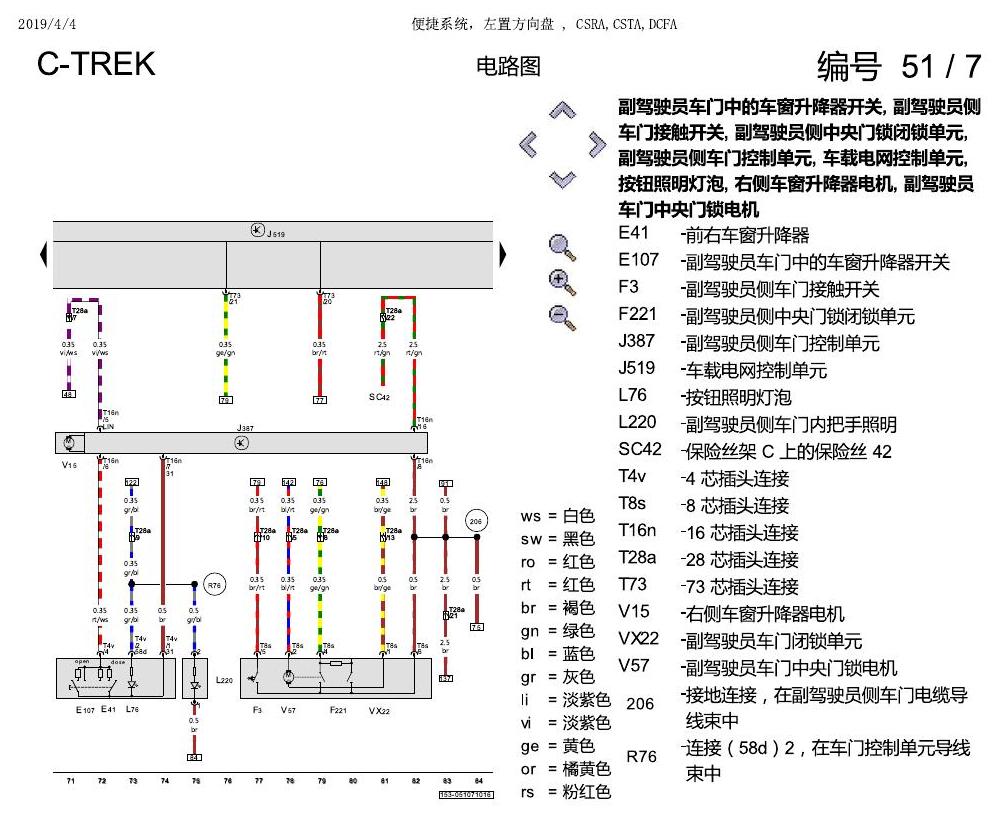

一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第7页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第8页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第9页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图

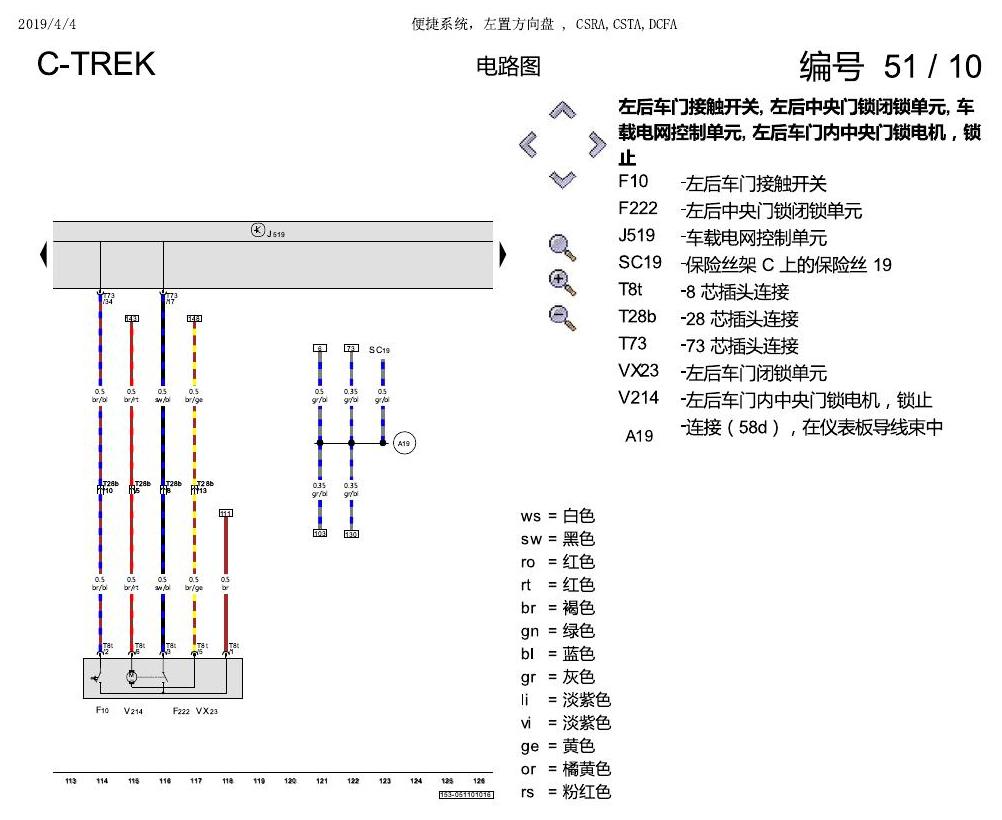

一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第10页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图

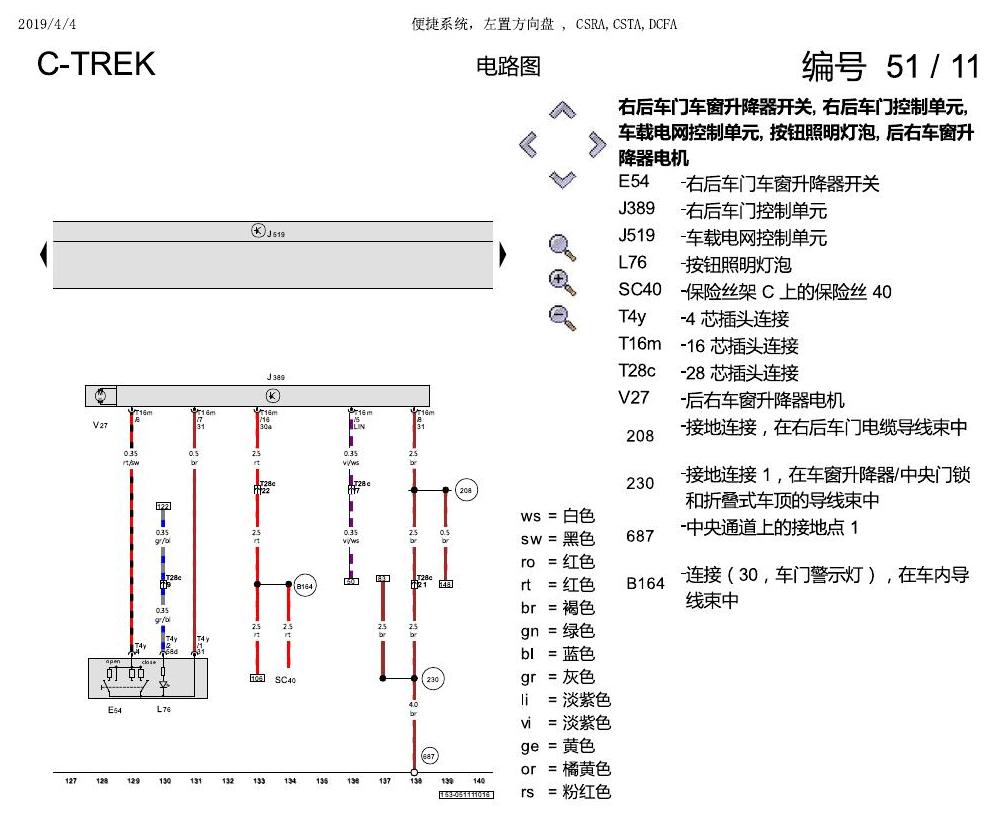

一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第11页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图

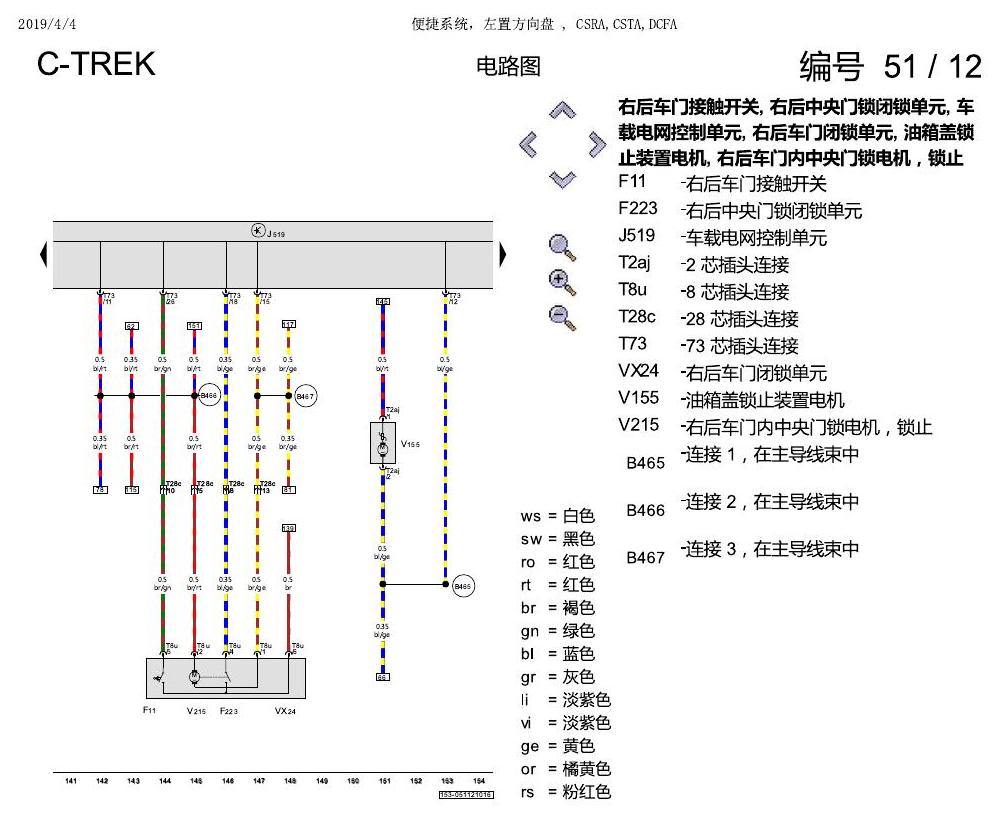

一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第12页
一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图

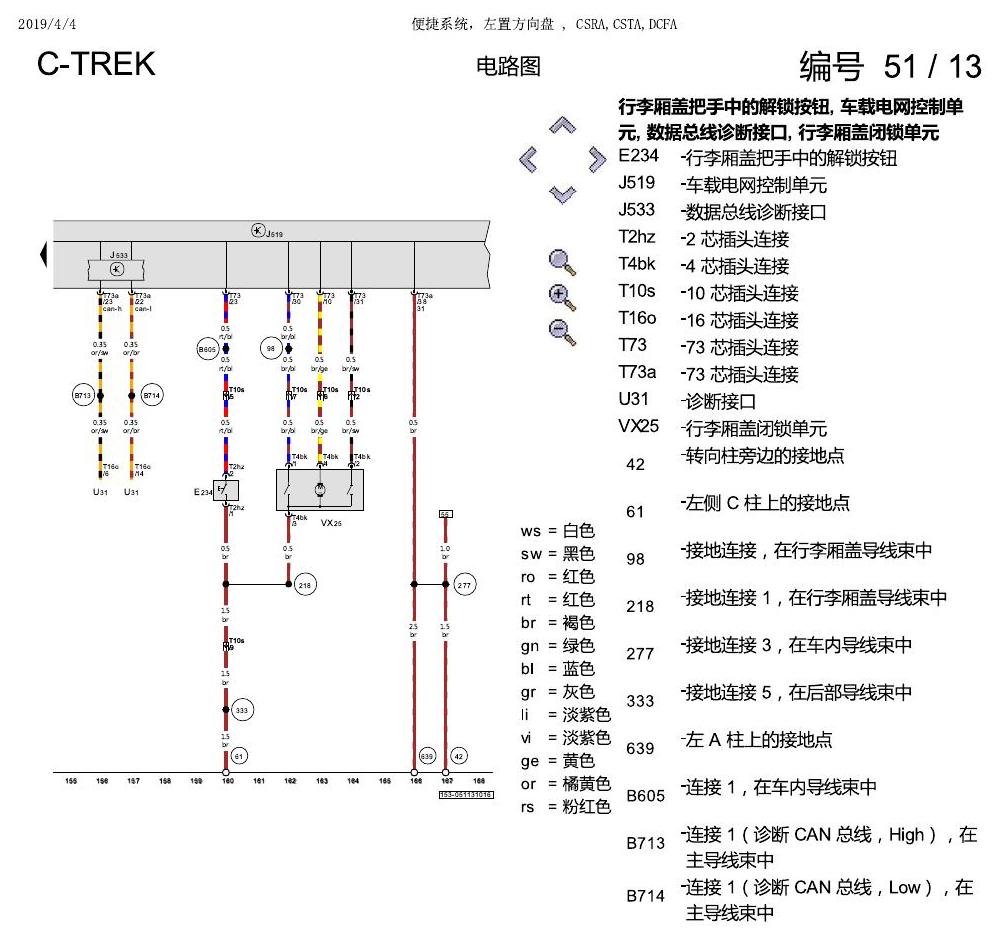

一汽大众宝来1.5 pq25 便捷系统,左置方向盘 , CSRA,CSTA,DCFA 电路图 原始资料第13页
