摘要整理宝骏1.5LL2C发动机(32针+64针)相关端子资料。

整理宝骏1.5LL2C发动机(32针+64针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

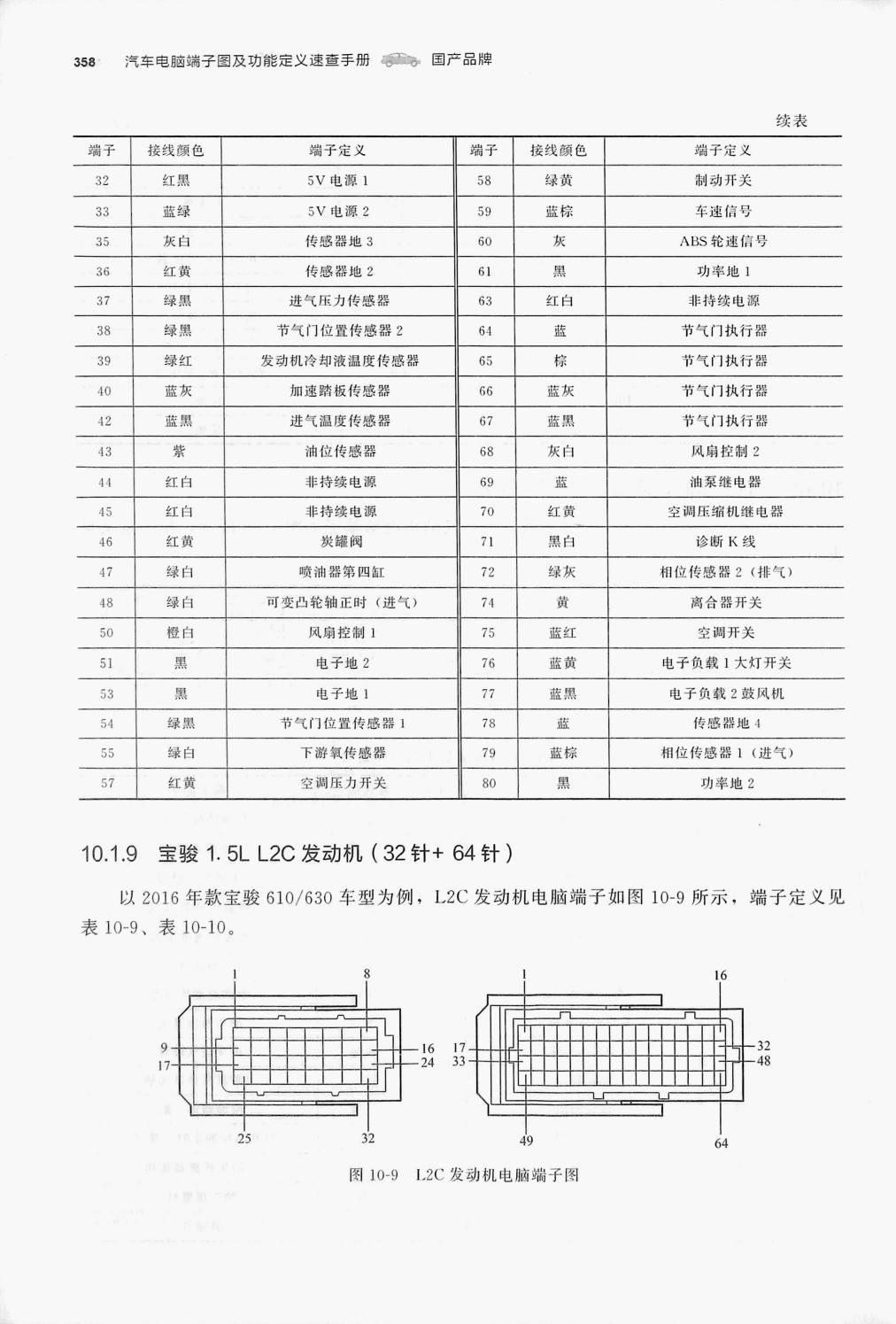

宝骏1.5LL2C发动机(32针+64针)端子
宝骏1.5LL2C发动机(32针+64针) 原始资料第358页

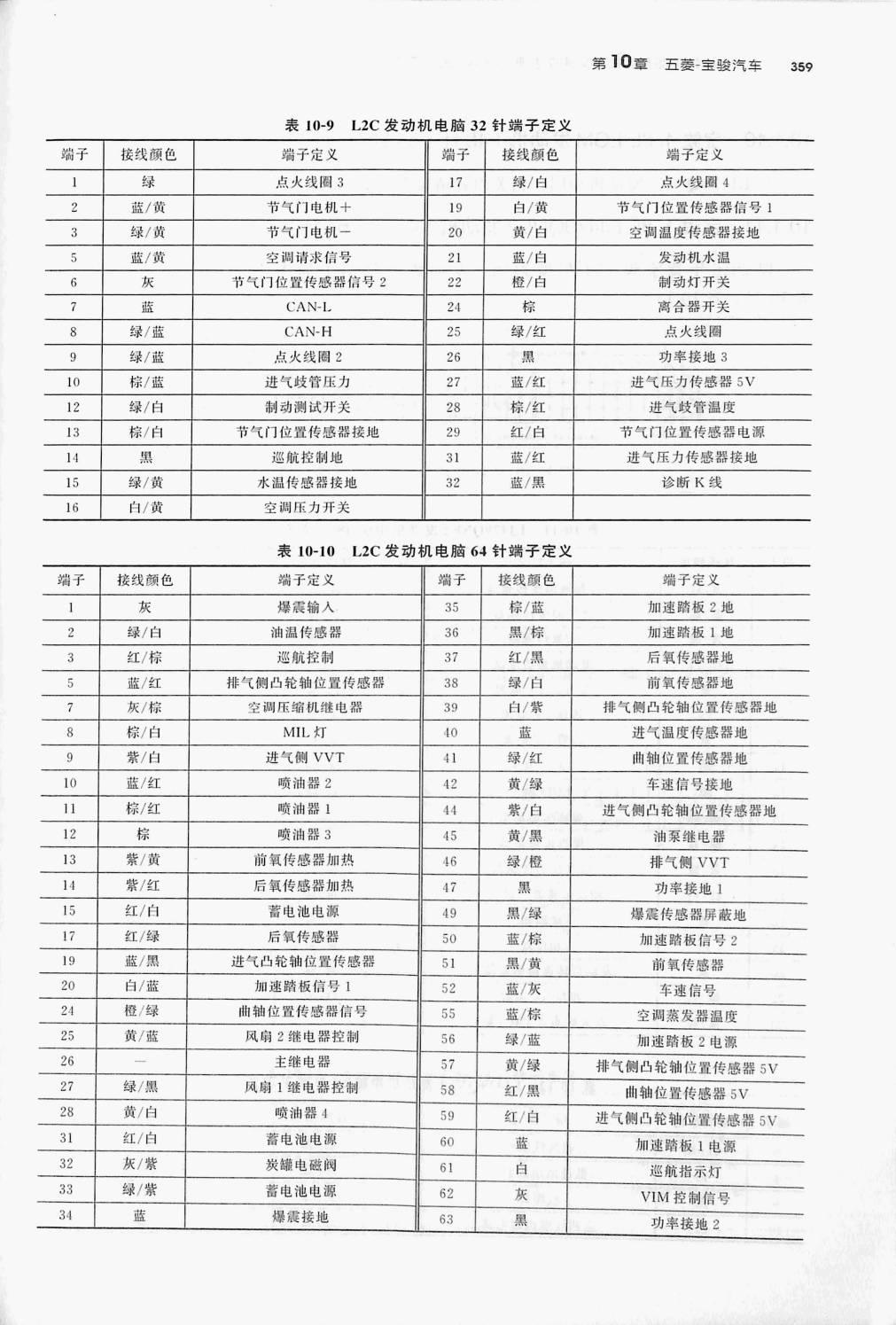

宝骏1.5LL2C发动机(32针+64针)端子
宝骏1.5LL2C发动机(32针+64针) 原始资料第358页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

表10-9、表10-10。

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3
-16 17 32
-24 33 -48
25 32 64

表10-9 L.2C发动机电脑32针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
端子 接线颜色 𧒄于定义 端子 接线颜色 端子定义
绿 点火线圈3 17 绿/白 点火线圈4
2 蓝/黄 节气门电机十 19 白/黄 节气门位置传感器信号1
3 绿/黄 节气门电机一 20 黃/白 空调温度传感器接地
5 蓝/黄 空调请求信号 21 蓝/白 发动机水温
6 灰 节气门位置传感器信号2 22 橙/白 制动灯开关
7 蓝 CAN-L 24 棕 离合器开关
8 绿/蓝 CAN-H 25 绿/红 点火线圈
9 绿/蓝 点火线圈2 26 黑 功率接地3
10 棕/蓝 进气歧管压力 27 蓝/红 进气压力传感器5V
12 绿/白 制动测试开关 28 棕/红 进气歧管温度
13 棕/白 节气门位置传感器接地 29 红/白 节气门位置传感器电源
14 黑 巡航控制地 31 蓝/红 进气压力传感器接地
15 绿/黄 水温传感器接地 32 蓝/黑 诊断K线
6 白/黄 空调压力开关

表10-10 L.2C 发动机电脑64针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
端子 接线颜色 端子定义 缁子 接线颜色 瑙子定义
灰 爆震输入 35 棕/蓝 加速踏板2地
绿/白 油温传感器 36 黑/棕 加速踏板1地
3 红/棕 巡航控制 37 红/黑 后氧传感器地
5 蓝/红 排气侧凸轮轴位置传感器 38 绿/白 前氧传感器地
7 灰/棕 窒调压缩机继电器 39 白/紫 排气侧凸轮轴位置传感器地
棕/白 MIL灯 40 蓝 进气温度传感器地
紫/白 进气侧 VVT 绿/红 曲轴位置传感器地
10 蓝/红 喷油器 2 42 黃/绿 车速信号接地
11 棕/红 喷油器1 44 紫/白 进气侧凸轮轴位置传感器地
12 棕 喷油器 3 45 黃/黑 油泵继电器
13 紫/黃 前氧传感器加热 16 绿/橙 排气侧 VVT
14 紫/红 后氧传感器加热 47 黑 功率接地1
15 红/白 蓄电池电源 49 黑/绿 爆震传感器屏蔽地
17 红/绿 后氧传感器 50 蓝/棕 加速踏板信号2
19 蓝/黑 进气凸轮轴位置传感器 51 黑/黄 前氧传感器
20 白/蓝 加速踏板信号1 52 蓝/灰 车速信号
24 橙/绿 曲轴位置传感器信号 55 蓝/棕 空调蒸发器温度
25 黄/蓝 风扇2继电器控制 56 绿/蓝 加速踏板2电源
26 主继电器 57 黃/绿 排气侧凸轮轴位置传感器SV
27 绿/黑 风扇1继电器控制 58 红/黑 曲轴位置传感器 5V
28 黄/白 喷油器4 59 红/白 进气侧凸轮轴位置传感器 5V
31 红/白 蓄电池电源 60 蓝 加速踏板1电源
32 灰/紫 炭罐电磁阀 61 白 巡航指示灯
33 绿/紫 蓄电池电源 62 灰 VIM 控制信号
34 蓝 爆震接地 63 黑 功率接地2

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
