奔驰组合仪表中显示信息： 蓄电池符号，去特许服务中心修理！ （白色）(Refer to GI54.10-P-039642, V11)：LI54.10-P-048736

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

组合仪表中显示信息： 蓄电池符号，去特许服务中心修理！ （白色）显示于显示屏中。 见图 1

附件

文件 描述

障信息“蓄电池符号，去特许服务中

心修理”

二、原通告列出的可能原因

障信息。

障代码 FC 9061 和 / 或 FC 9062。

三、检查与补救步骤

- 如 DAS 中所述执行检测步骤进行处理（车身、前部 SAM、引导型检测总列表、驻车锁止器附加蓄电池）

- 升级前部 SAM 软件（自 10/2009 版 DVD -插件 1294 和 1317 或 11/2009 版 DVD -插件 1318）

并更换驻车锁止器的附加蓄电池

提示：

- 不要更换 SAM

使用下列损坏代码

四、控制单元与故障代码

障文本

SAM-F-Signal acquisition

and actuation module front

(SAMV3)

9062 Component G1/7 (Auxiliary battery) is defective or not installed.

SAM-F-Signal acquisition

and actuation module front

(SAMV3)

9061 Component G1/7 (Auxiliary battery) is faulty or the lead has open

circuit.

五、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

N 000000 004039 1.2 Ah 蓄电池 1 X

操作号与损坏代码

容 时间 损坏代码 提示

54-1113 检测后更换附加蓄电池 5410X 73

WIS参考

SI54.10-P-0025A 更换附加蓄电池 补救

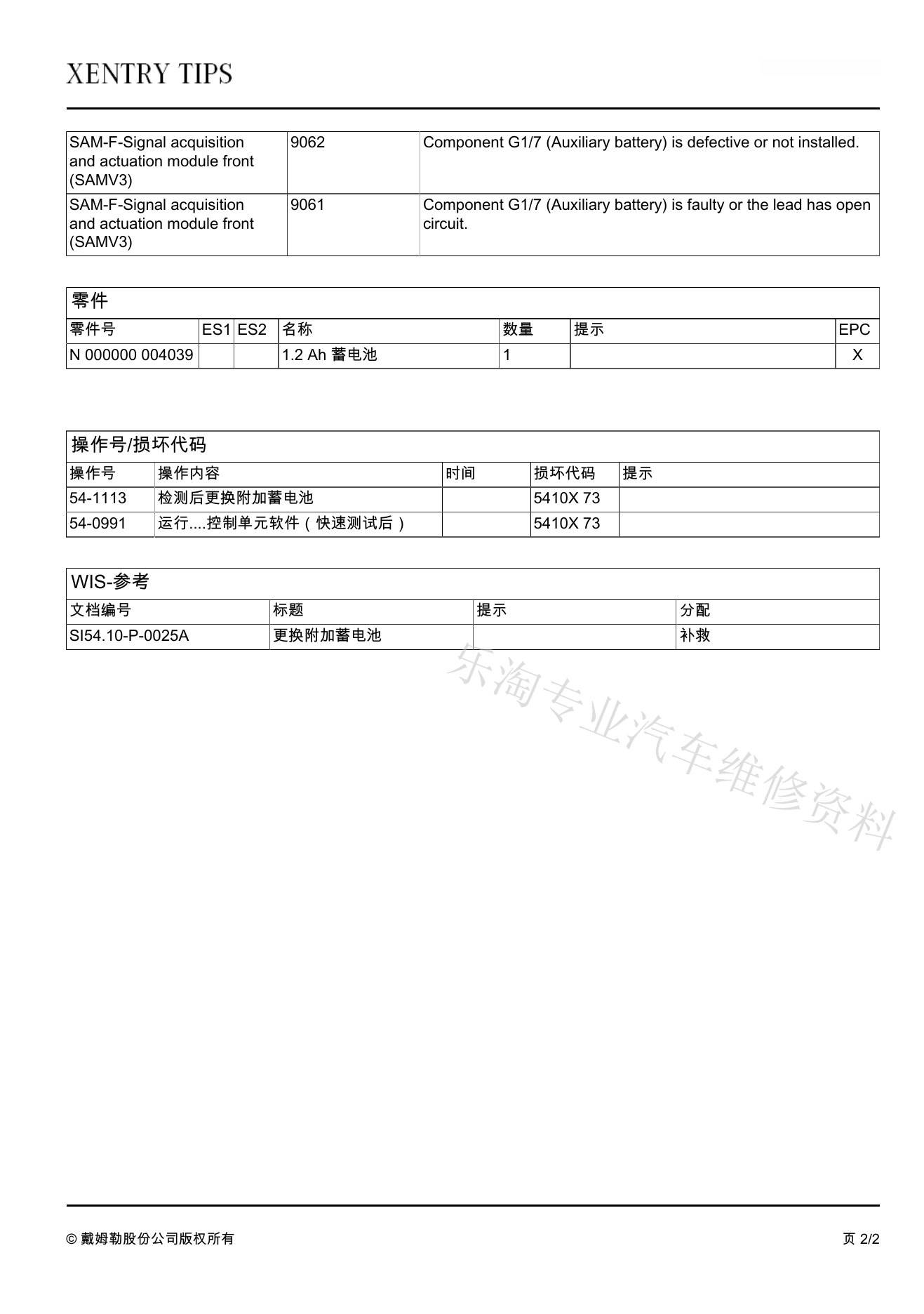

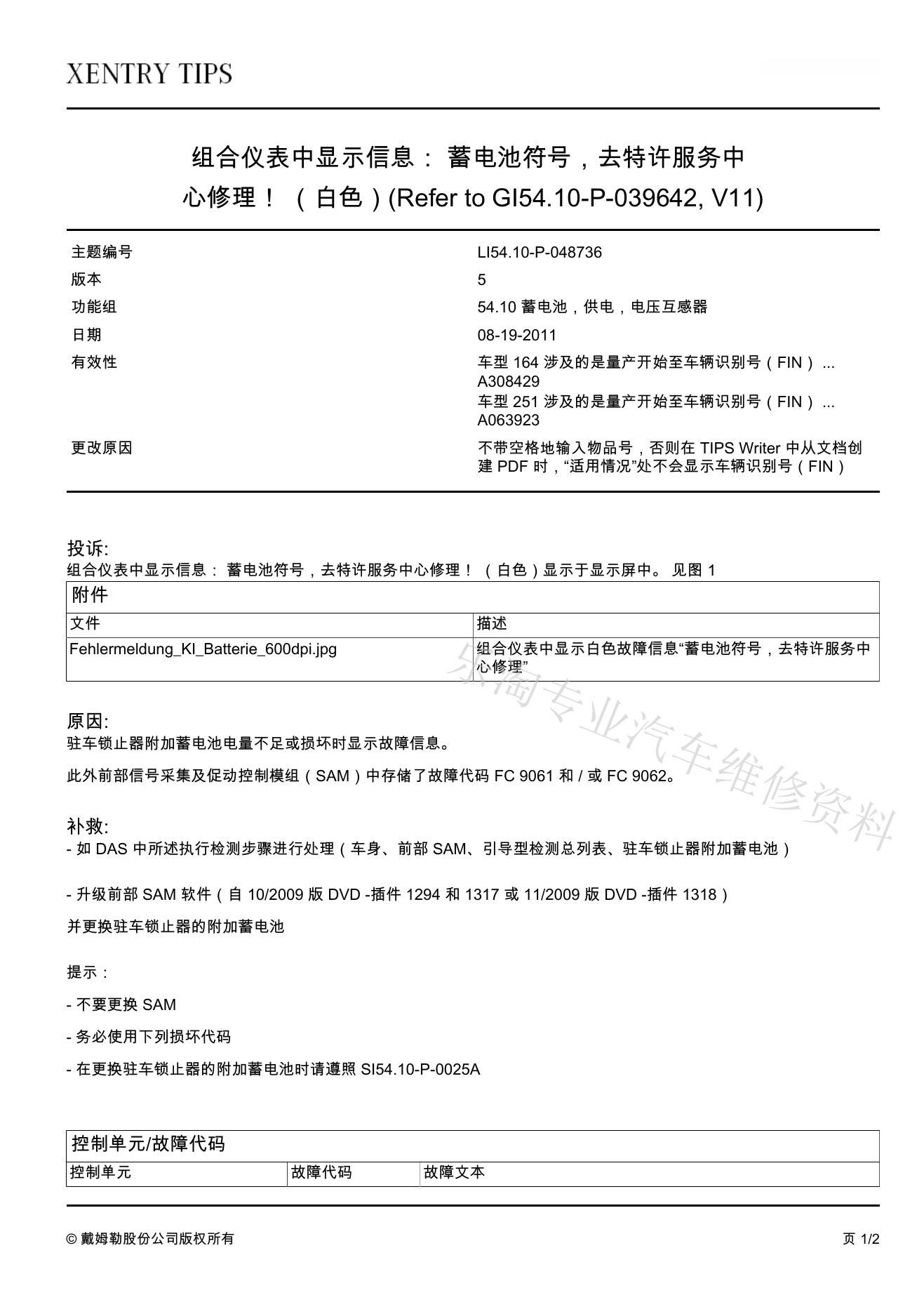

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
