摘要依据奔驰W205新C级维修介绍资料，保留122页原资料，整理M274/OM651 BlueTEC、变速箱、底盘、车载网络、驾驶辅助、舒适与车身维修。

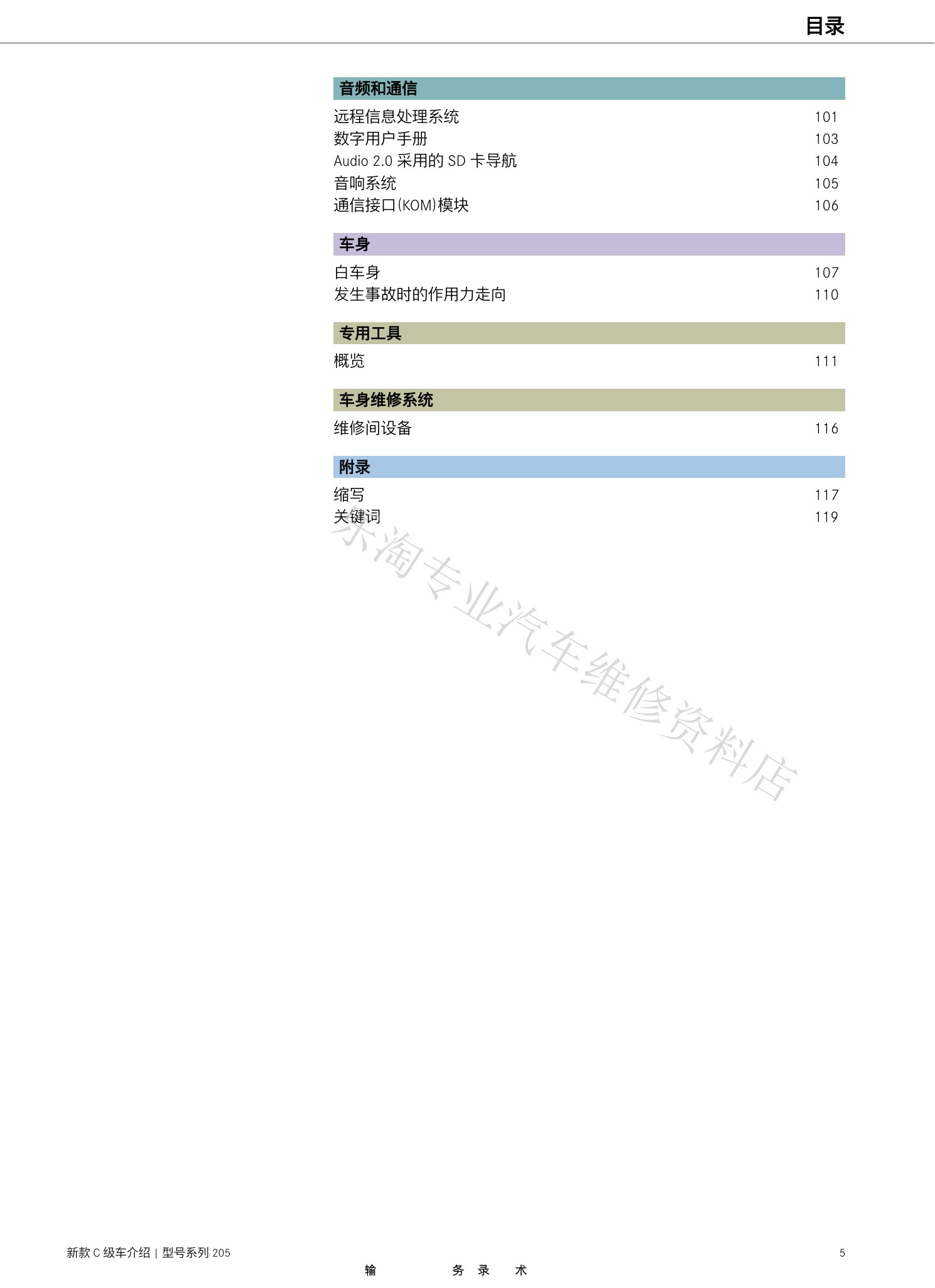

一、资料范围与目录

本资料面向服务、维修和售后人员，介绍上市阶段的205系列新C级。以下按原手册顺序保留全部122页。

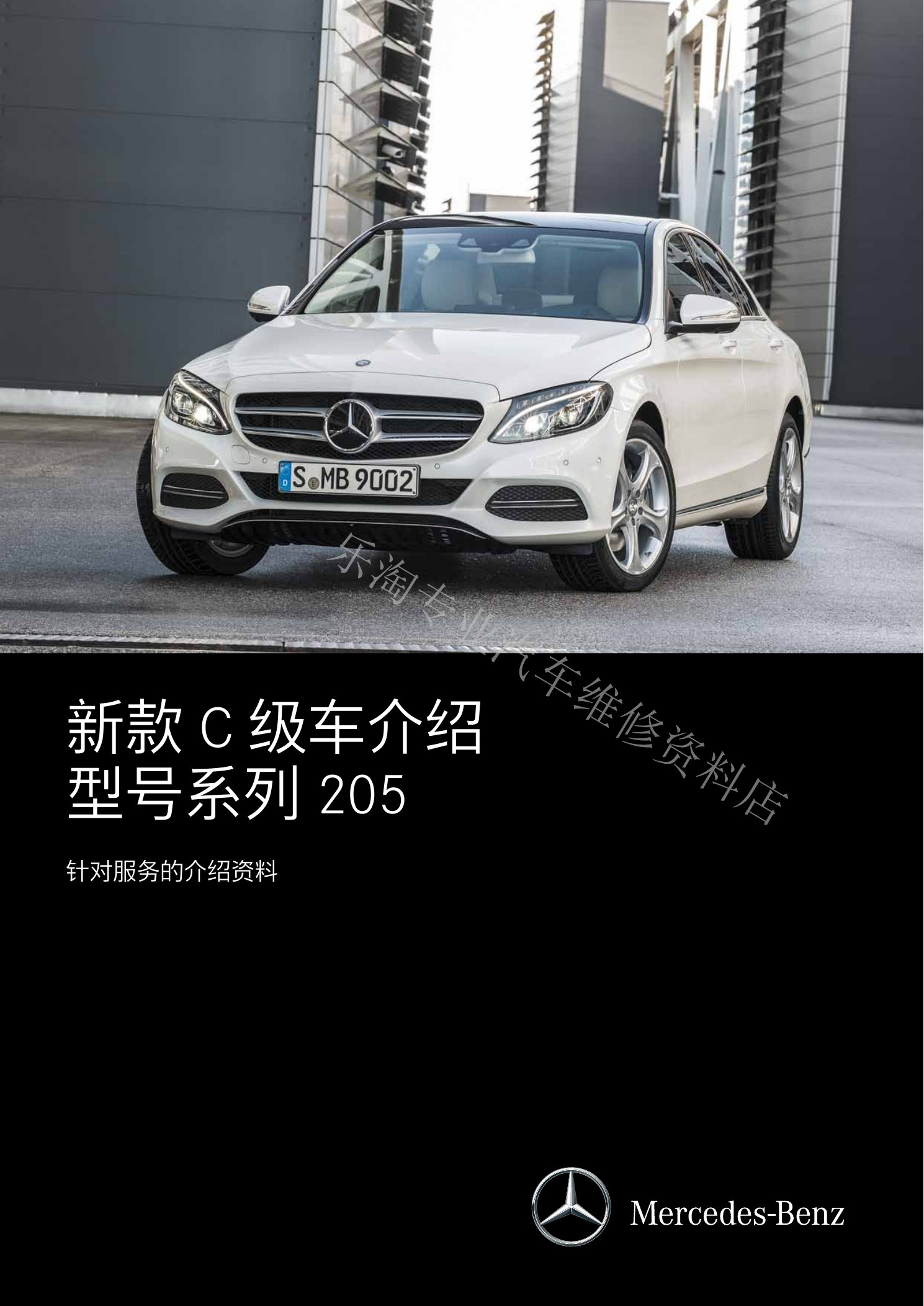

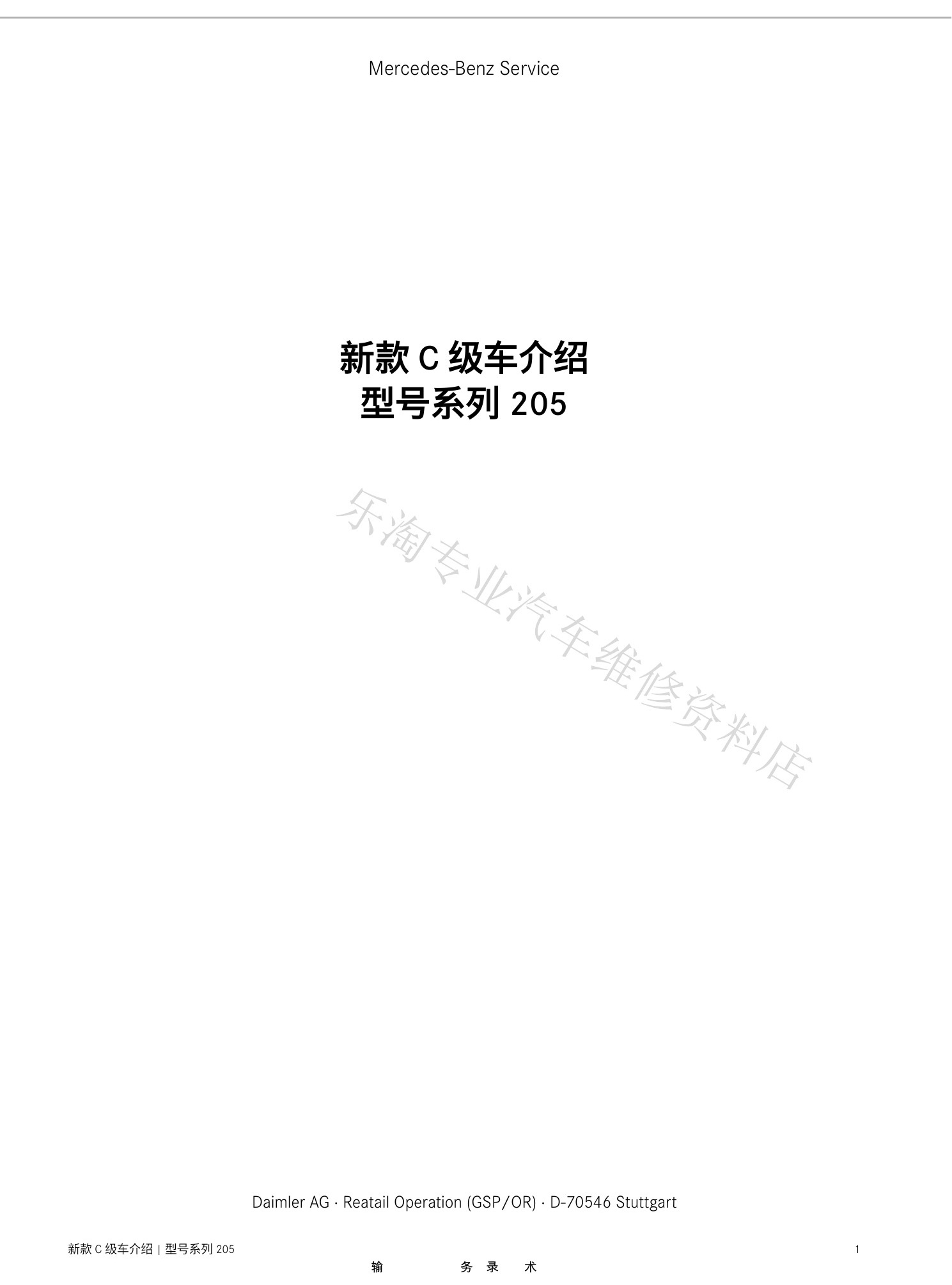

W205新C级维修介绍原第1页。

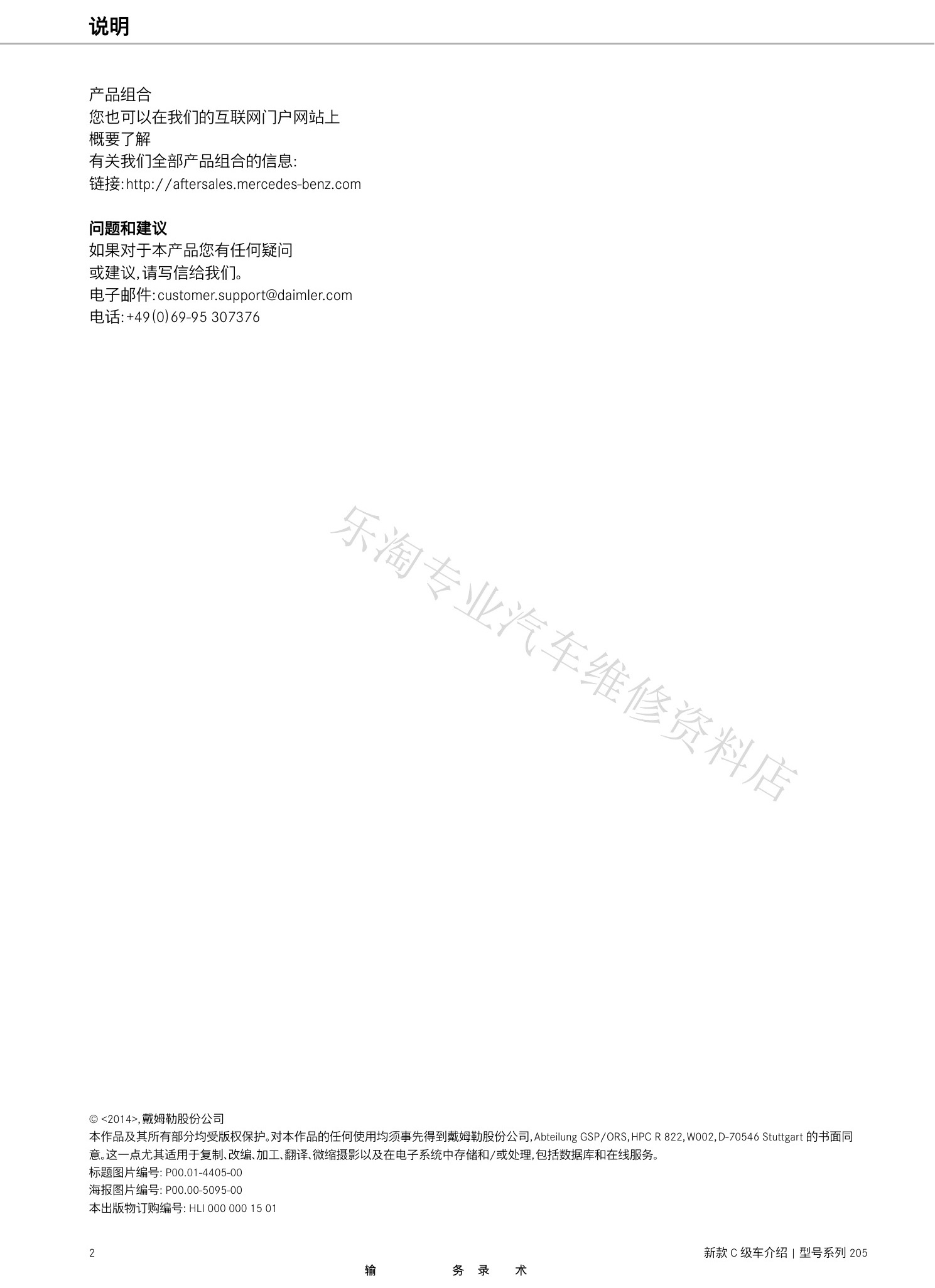

W205新C级维修介绍原第2页。
W205新C级维修介绍原第3页。

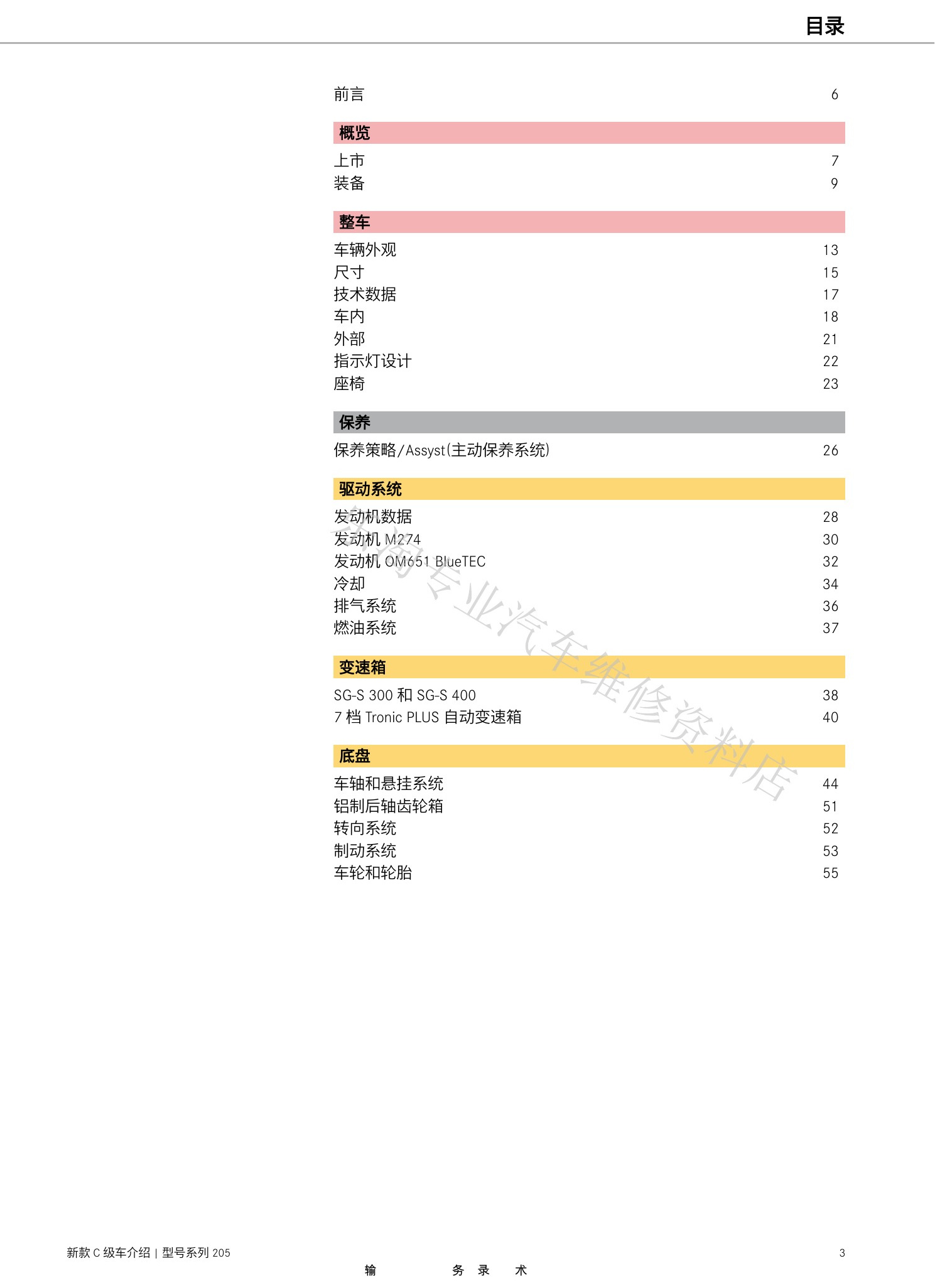

W205新C级维修介绍原第4页。

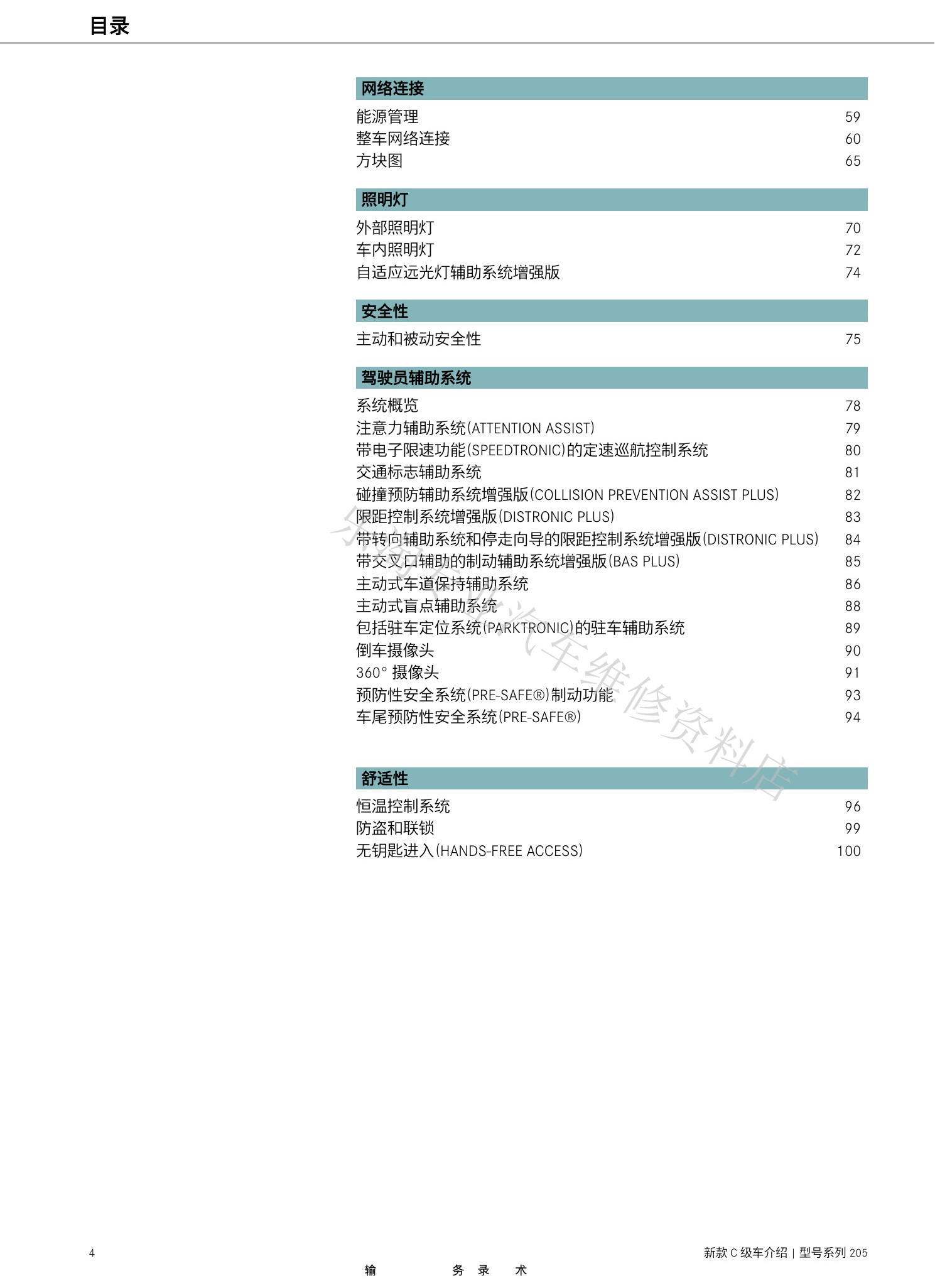

W205新C级维修介绍原第5页。
W205新C级维修介绍原第6页。

二、装备、整车与保养

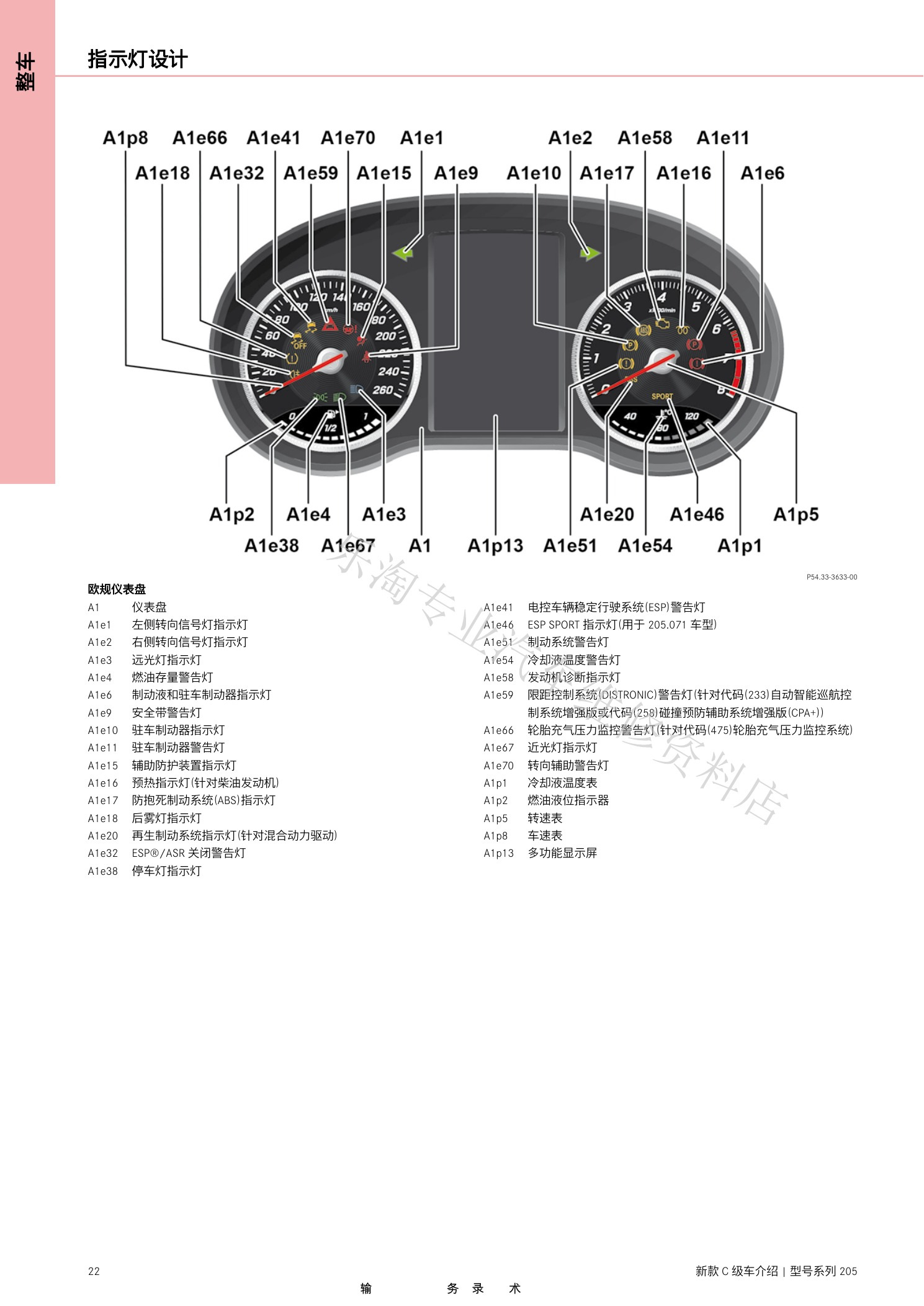

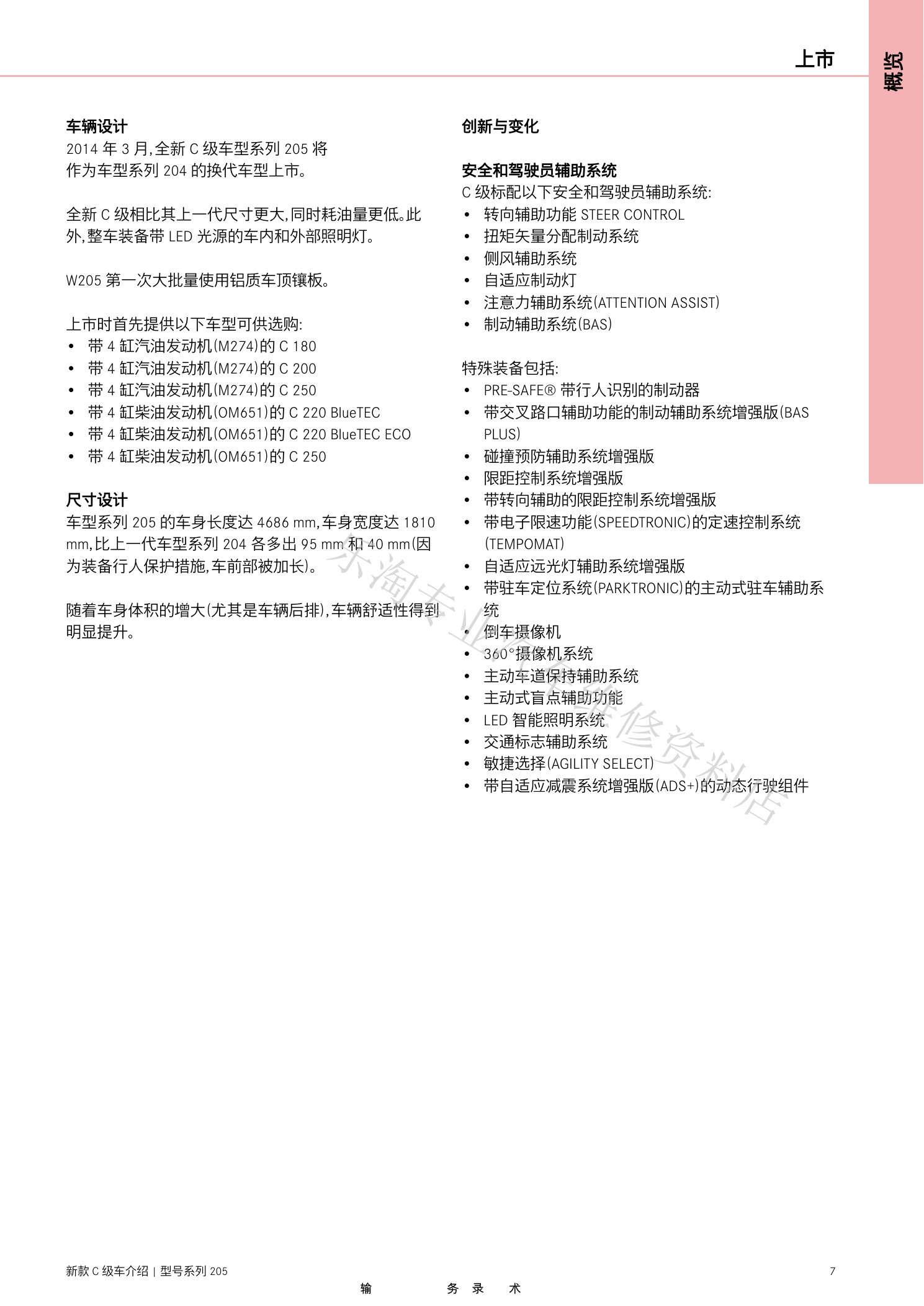

原资料从上市装备、车辆外观和尺寸进入技术数据、内外饰、指示灯、座椅与ASSYST主动保养系统。

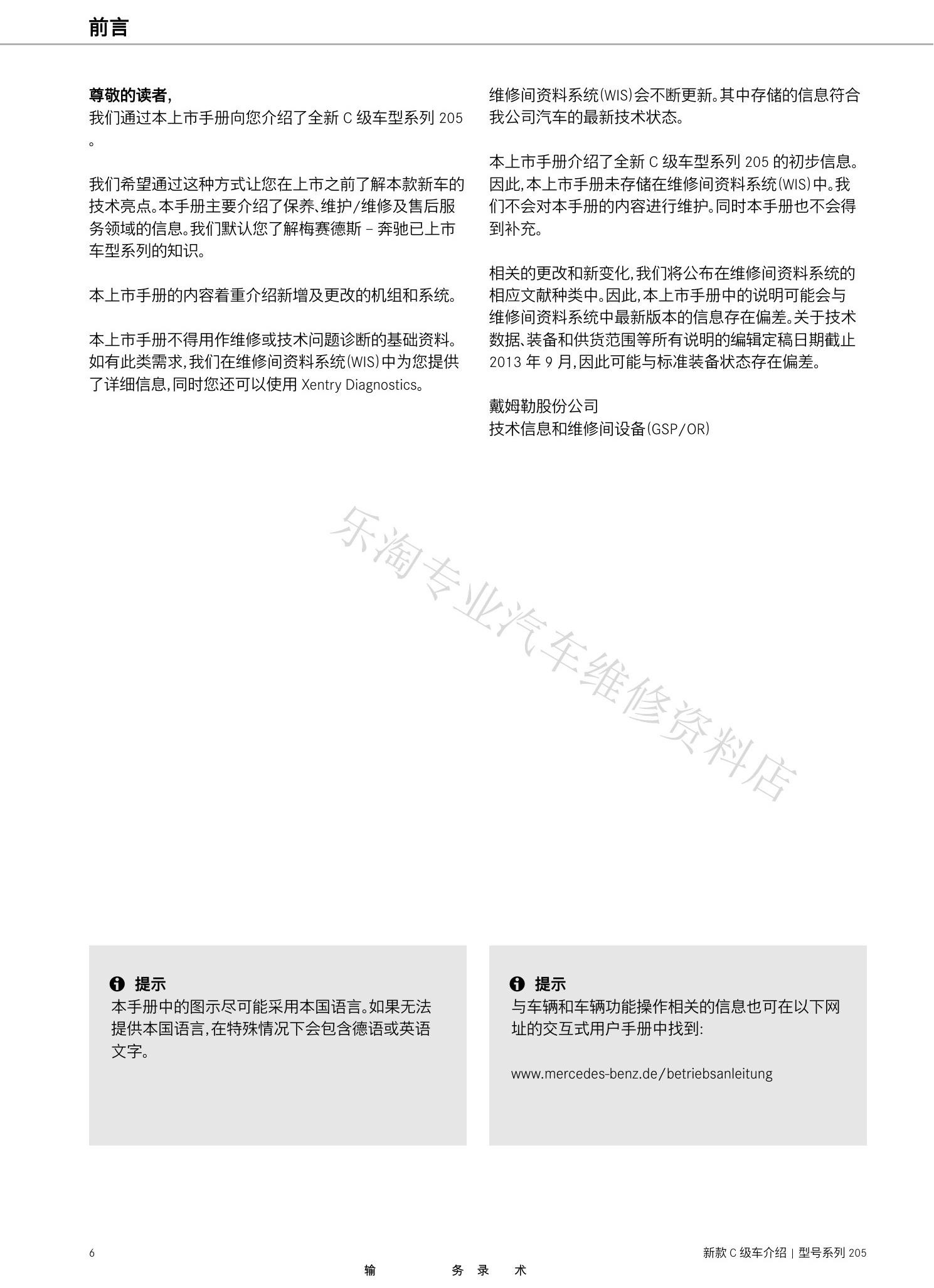

W205新C级维修介绍原第7页。

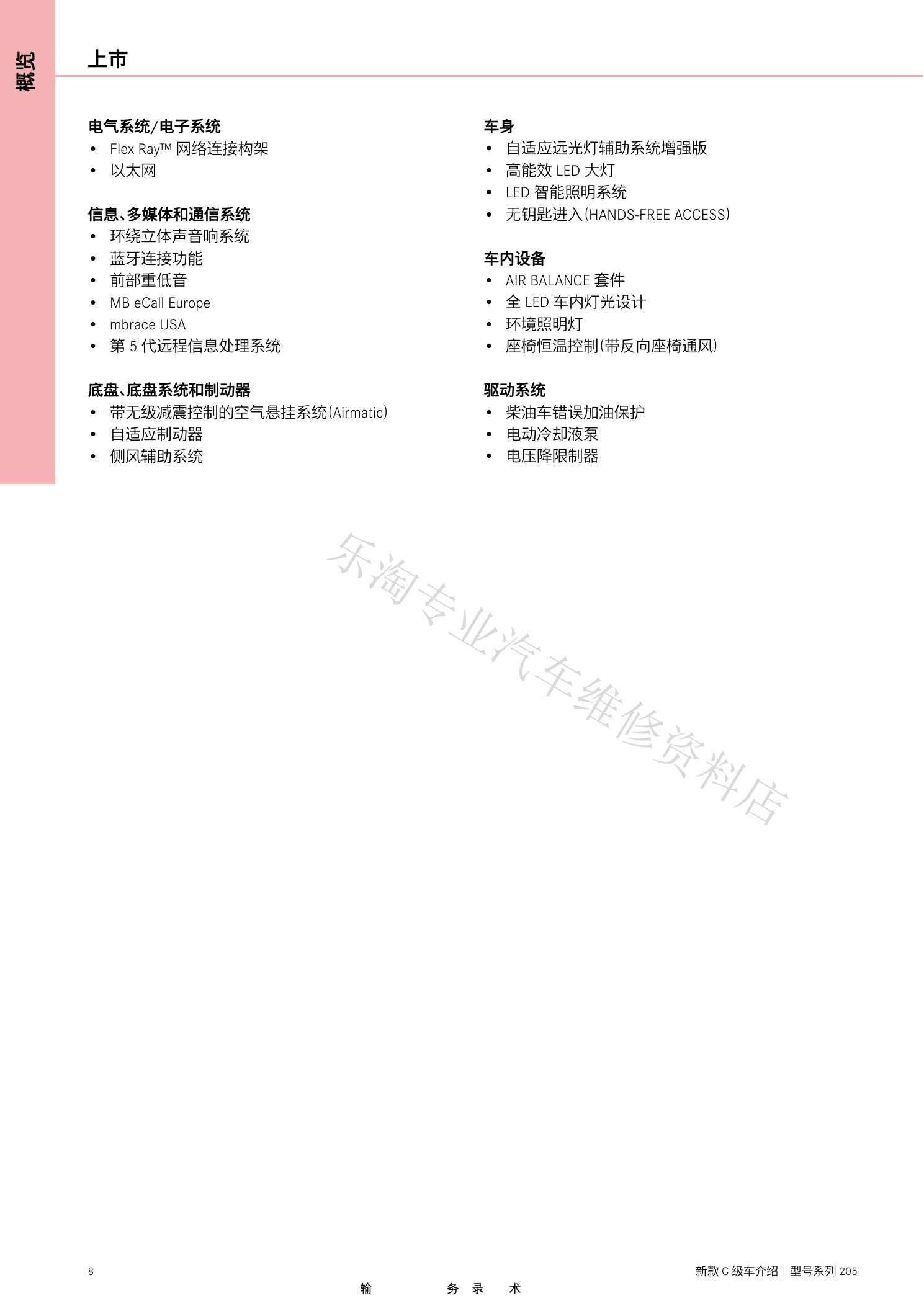

W205新C级维修介绍原第8页。

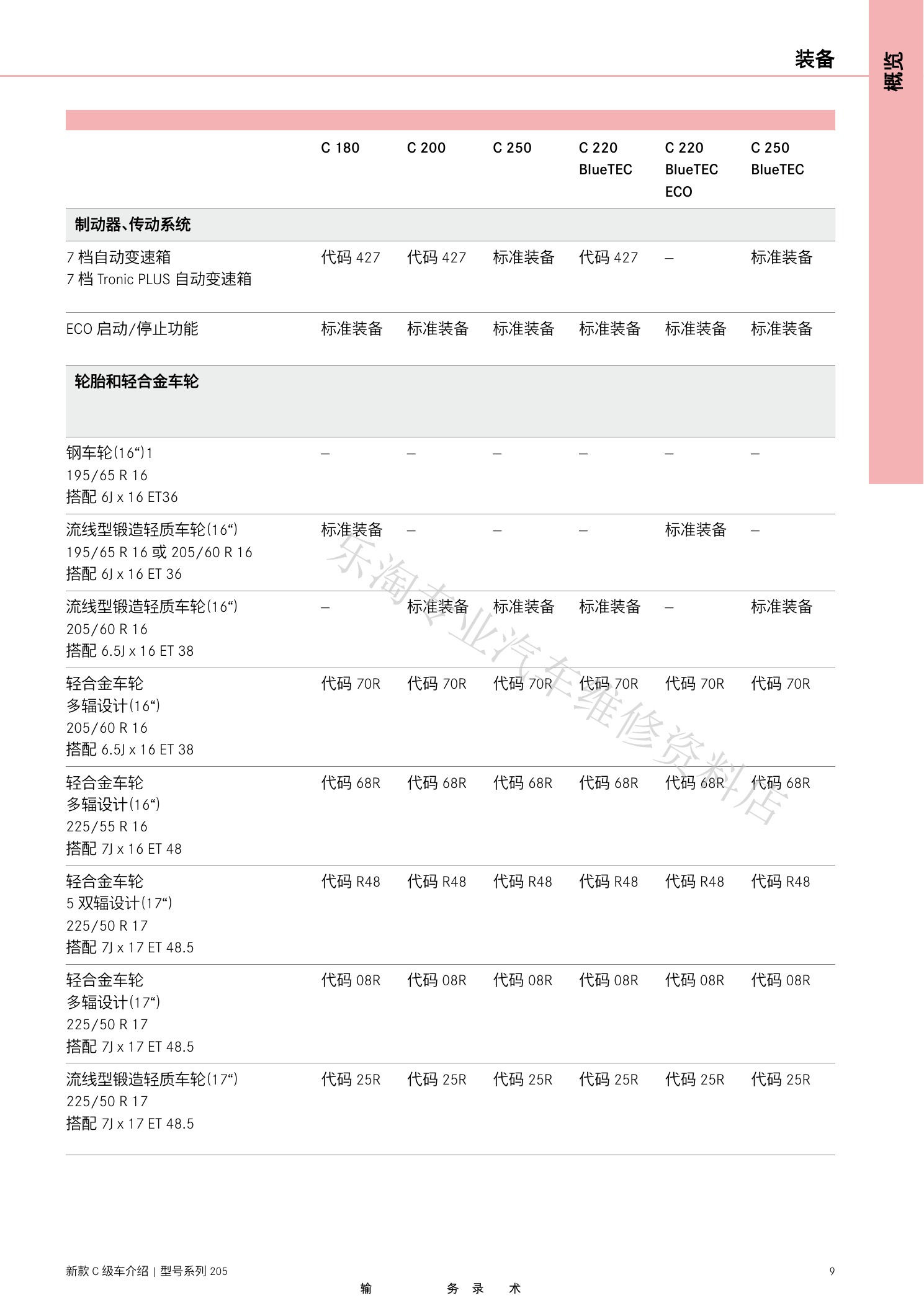

W205新C级维修介绍原第9页。

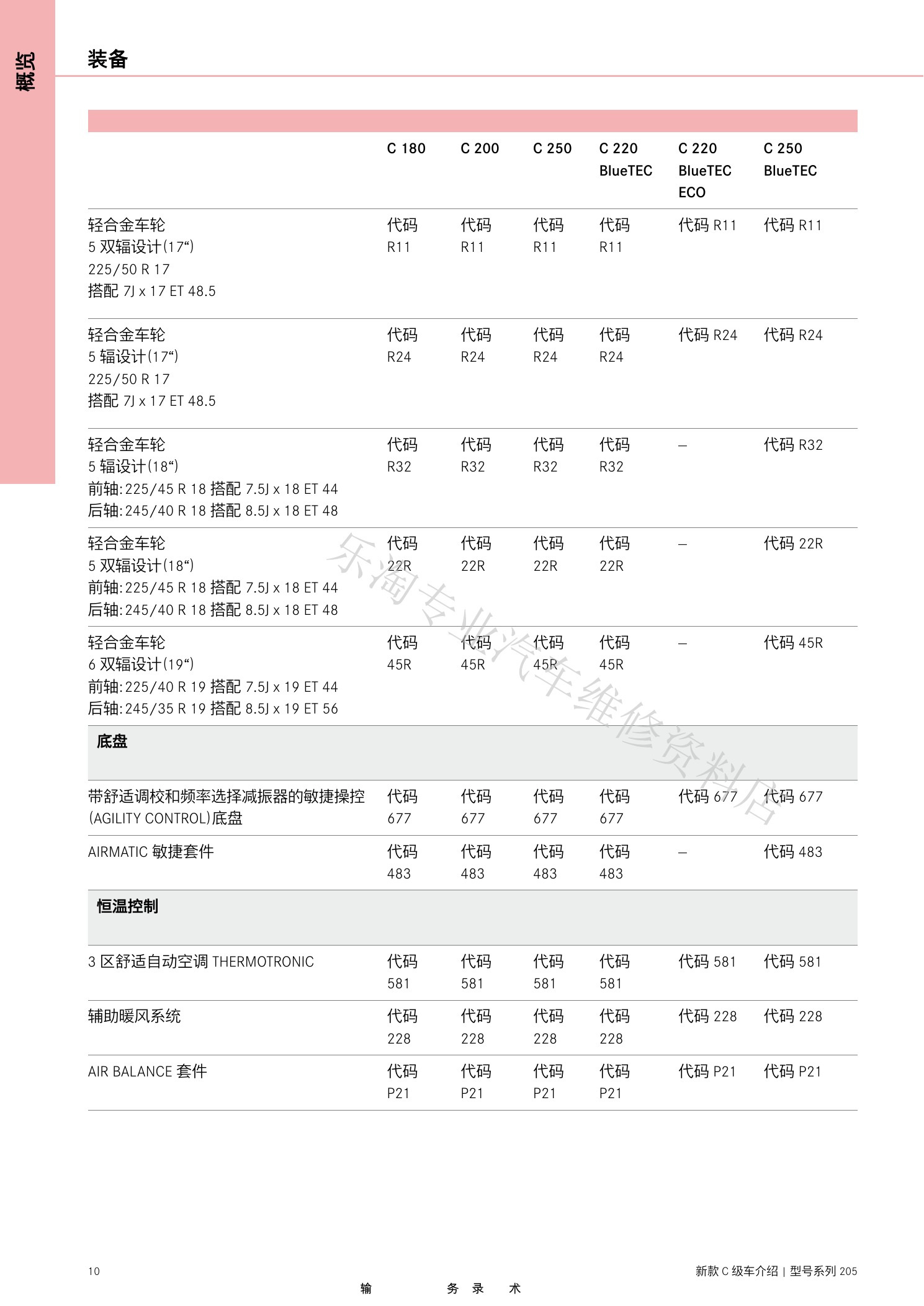

W205新C级维修介绍原第10页。

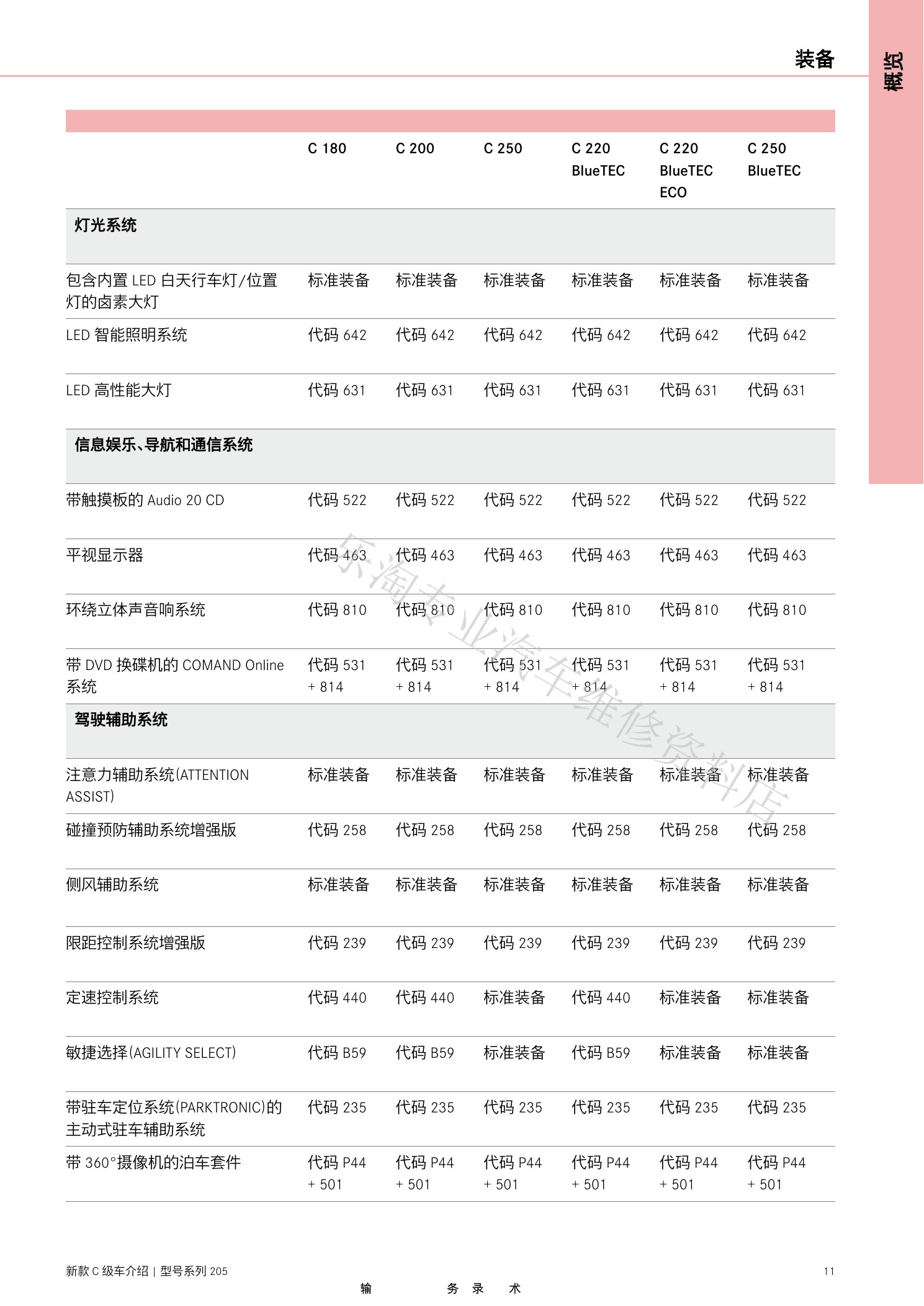

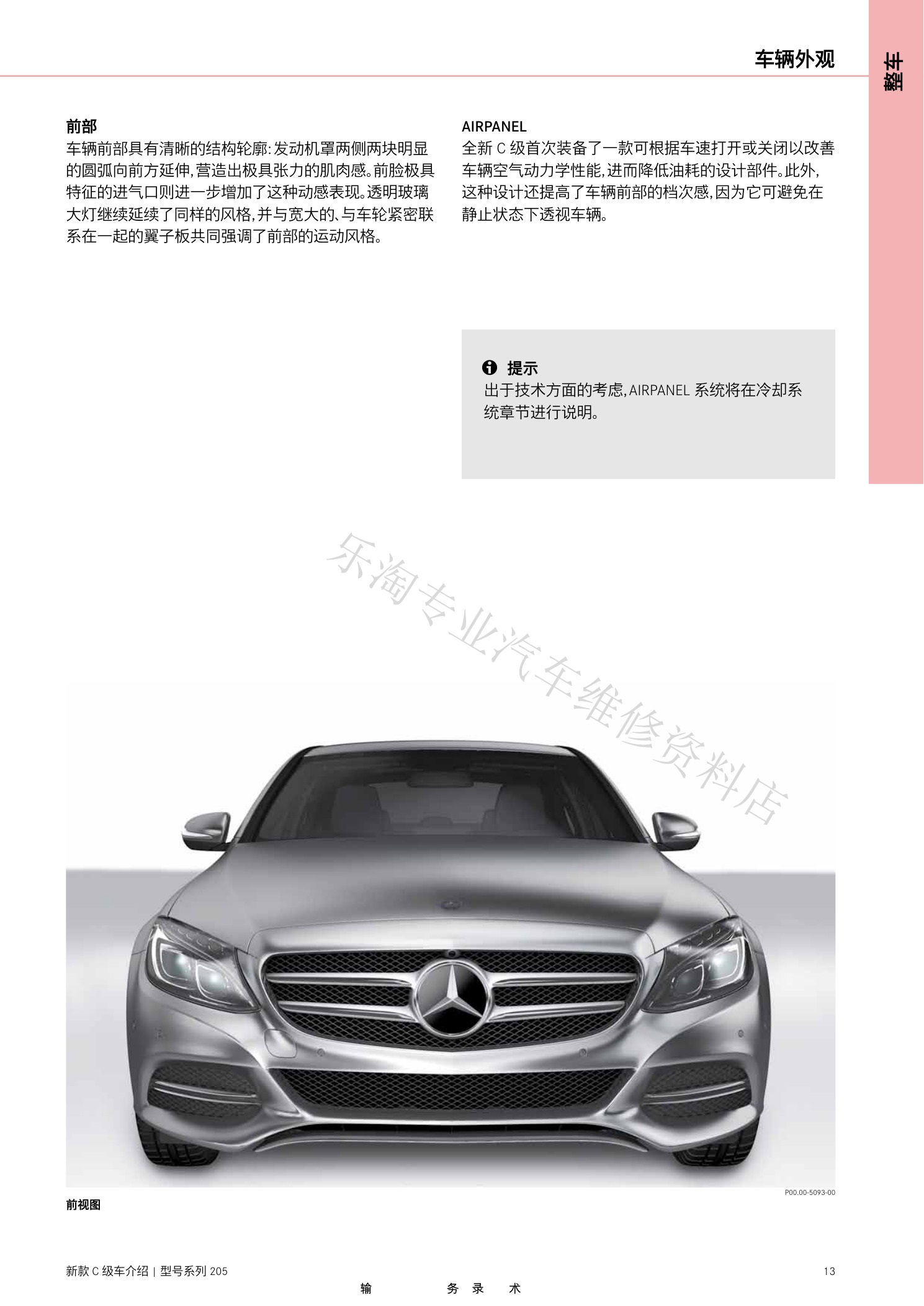

W205新C级维修介绍原第11页。

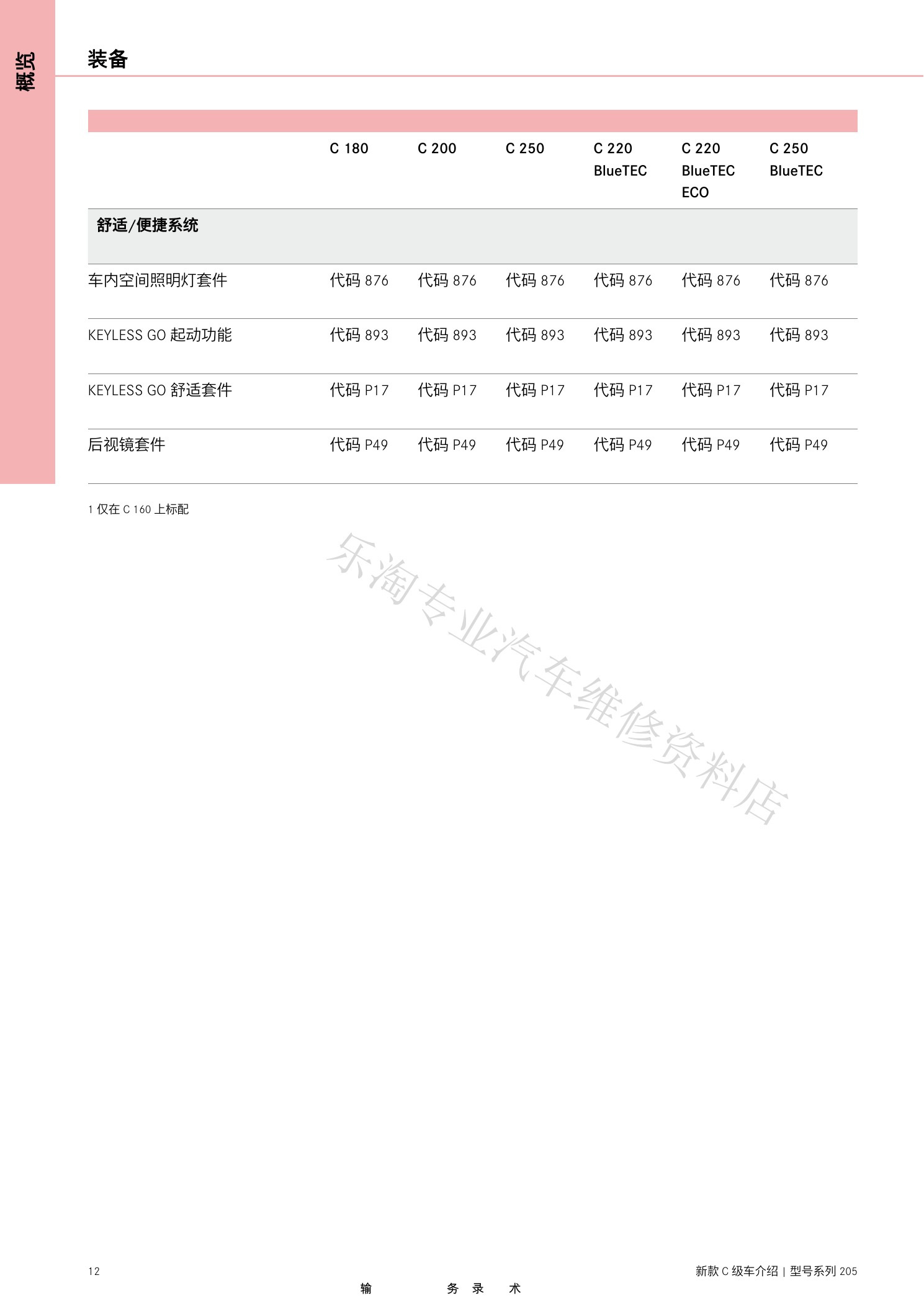

W205新C级维修介绍原第12页。

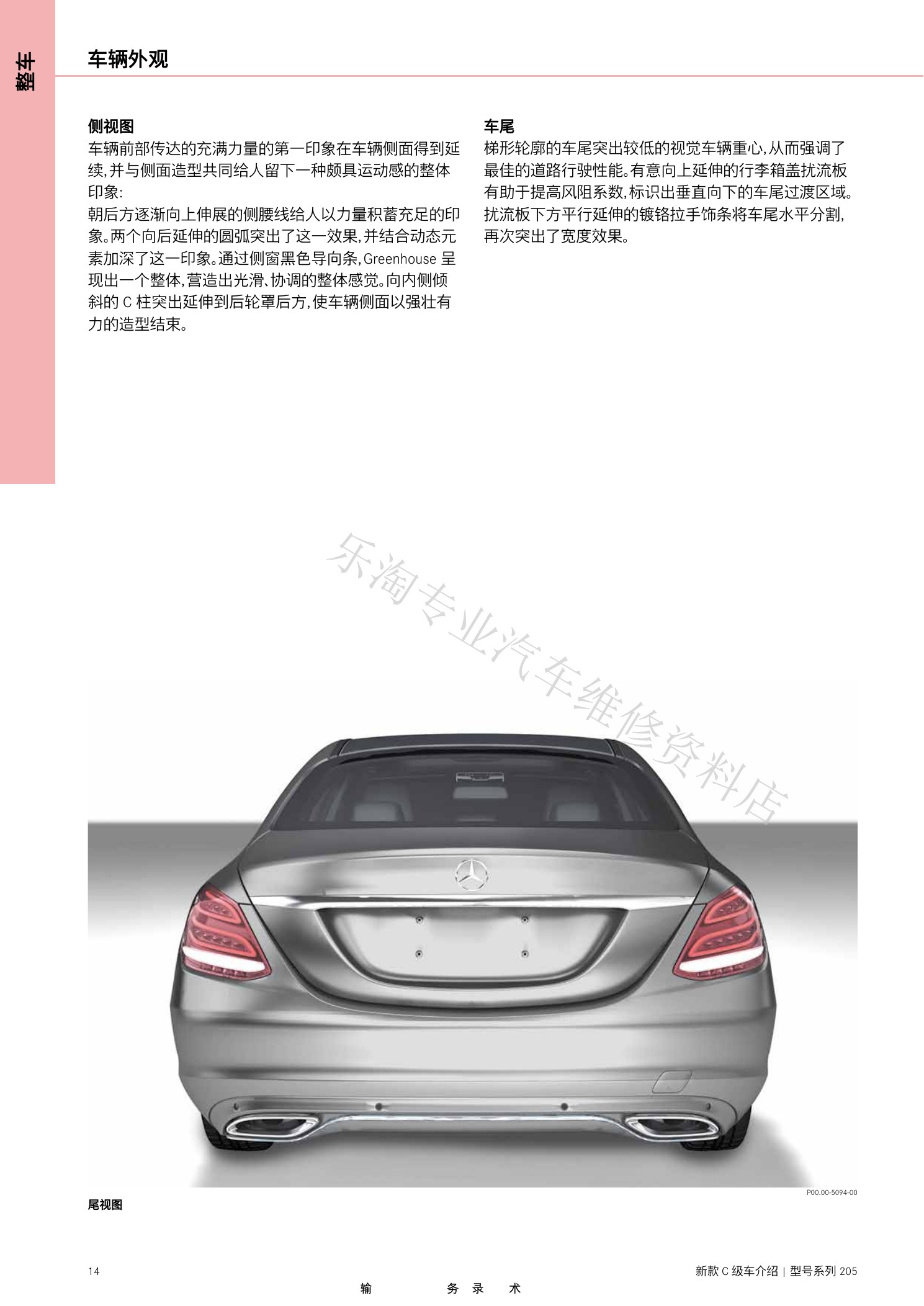

W205新C级维修介绍原第13页。
W205新C级维修介绍原第14页。

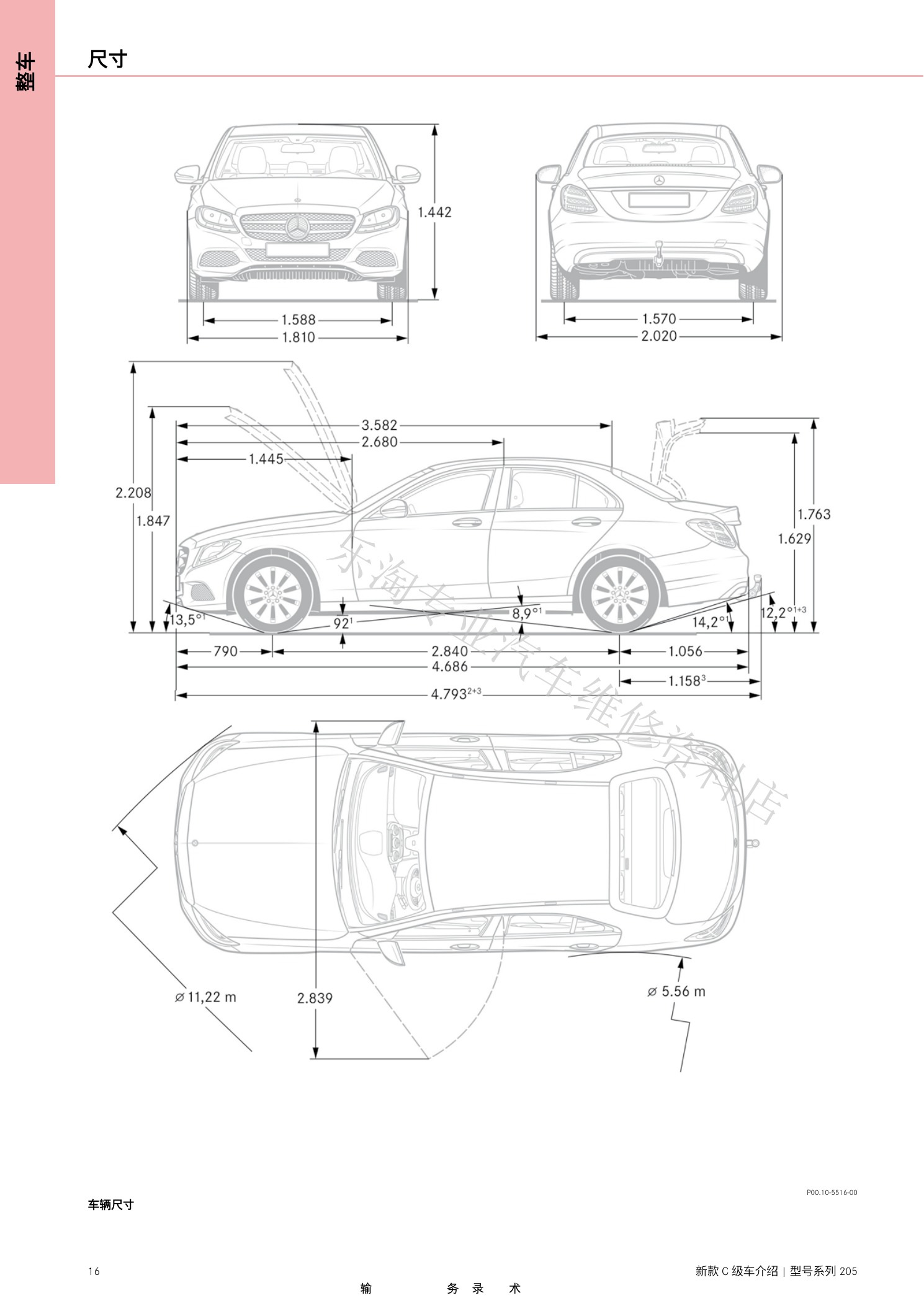

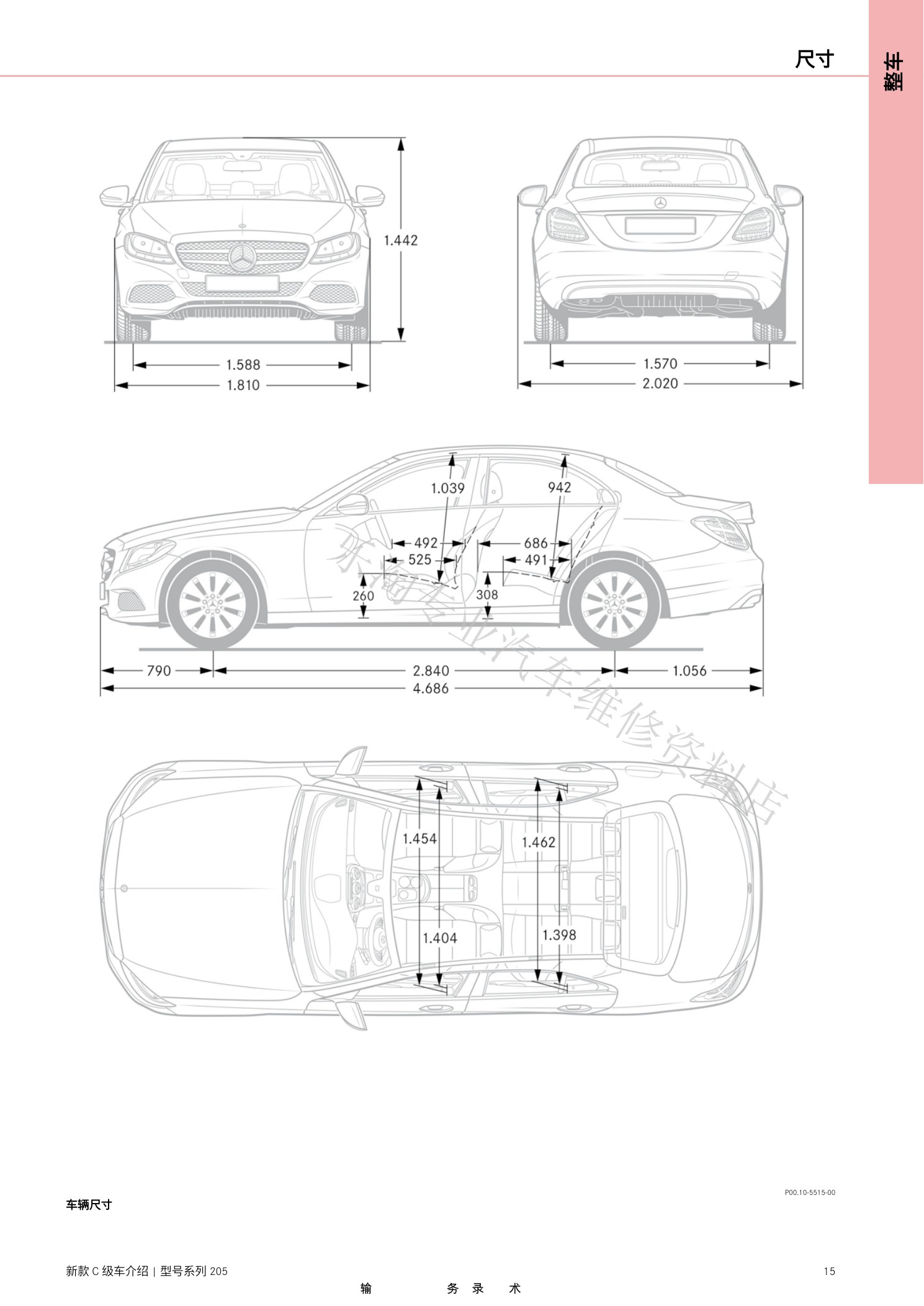

W205新C级维修介绍原第15页。
W205新C级维修介绍原第16页。

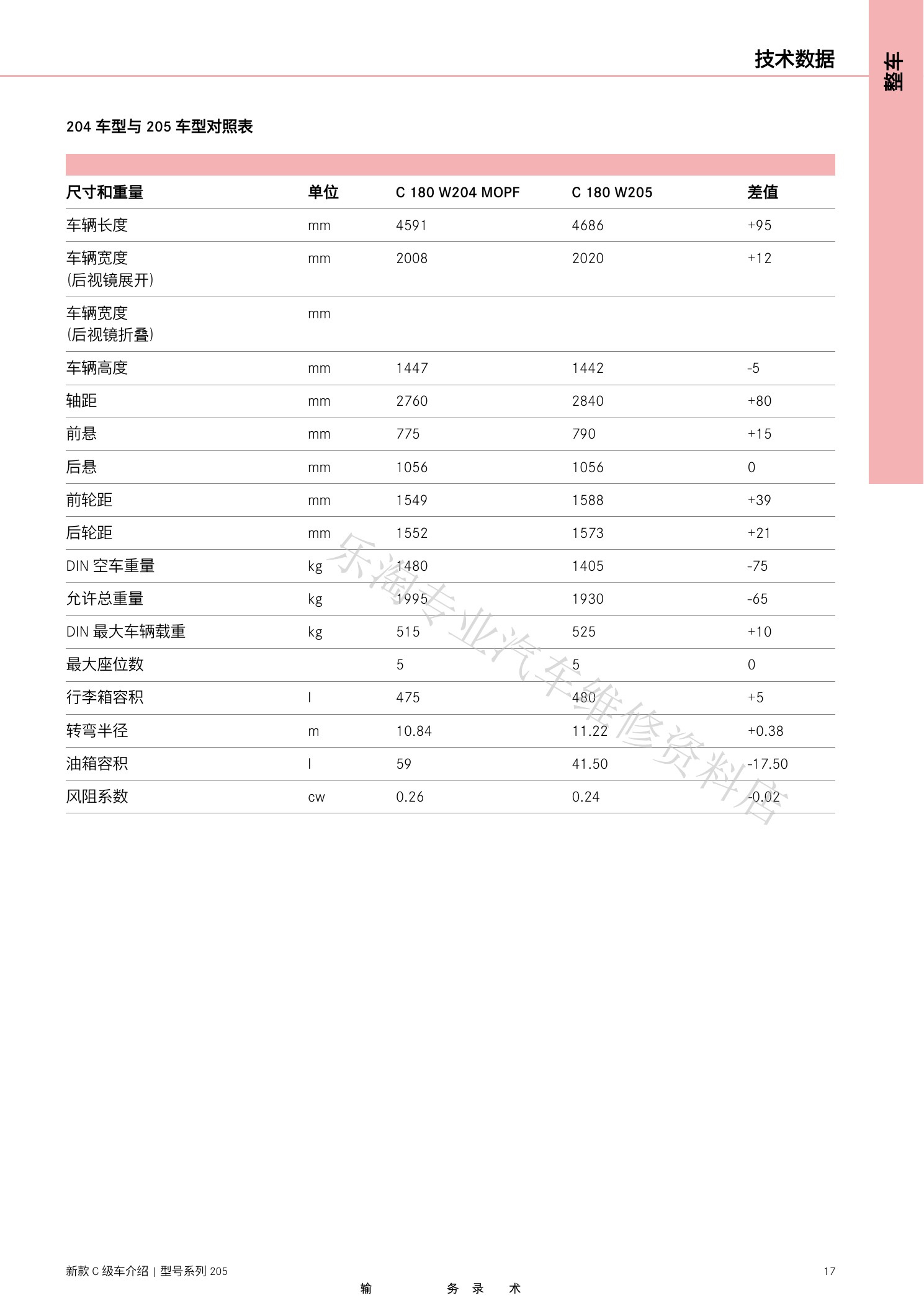

W205新C级维修介绍原第17页。

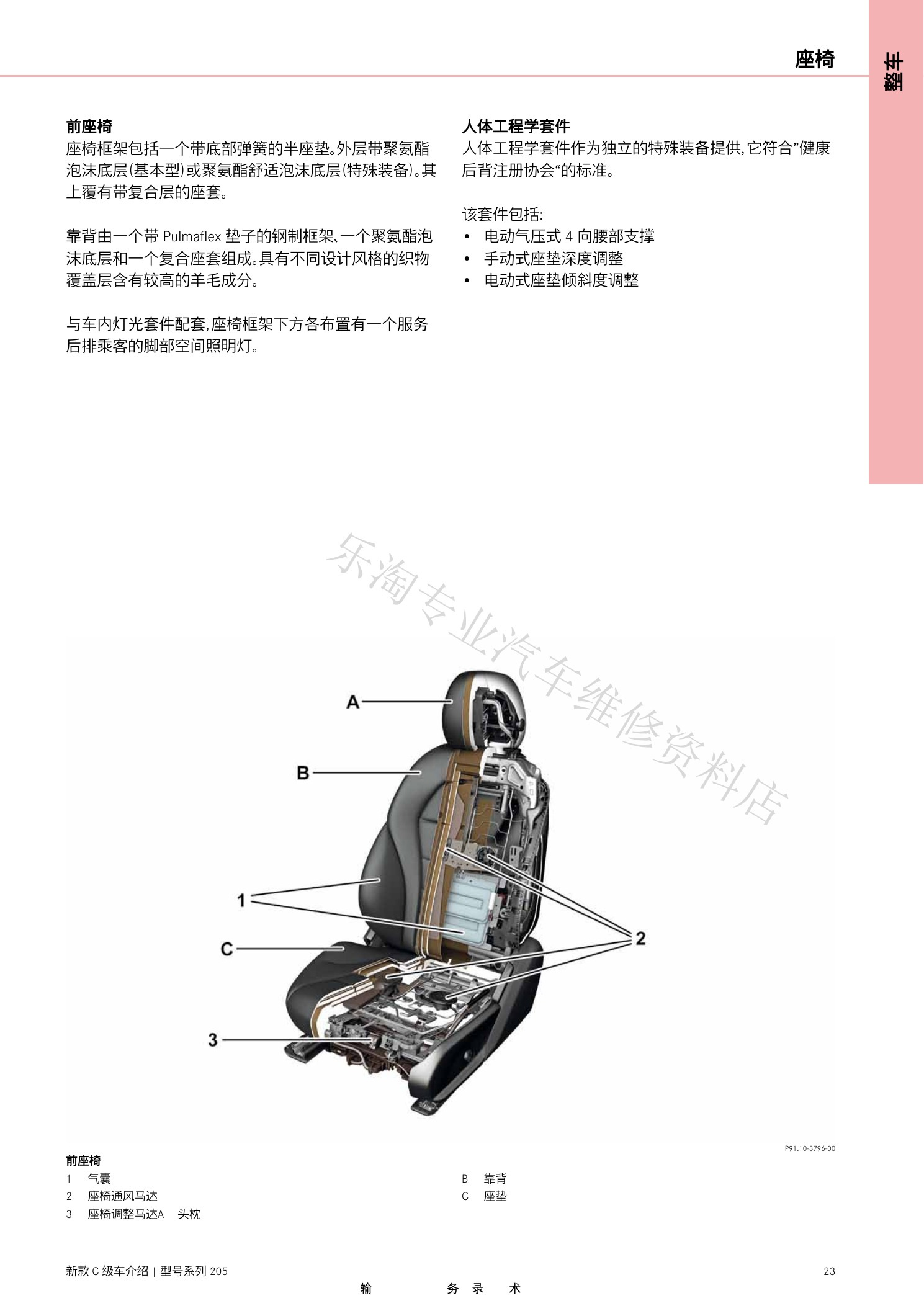

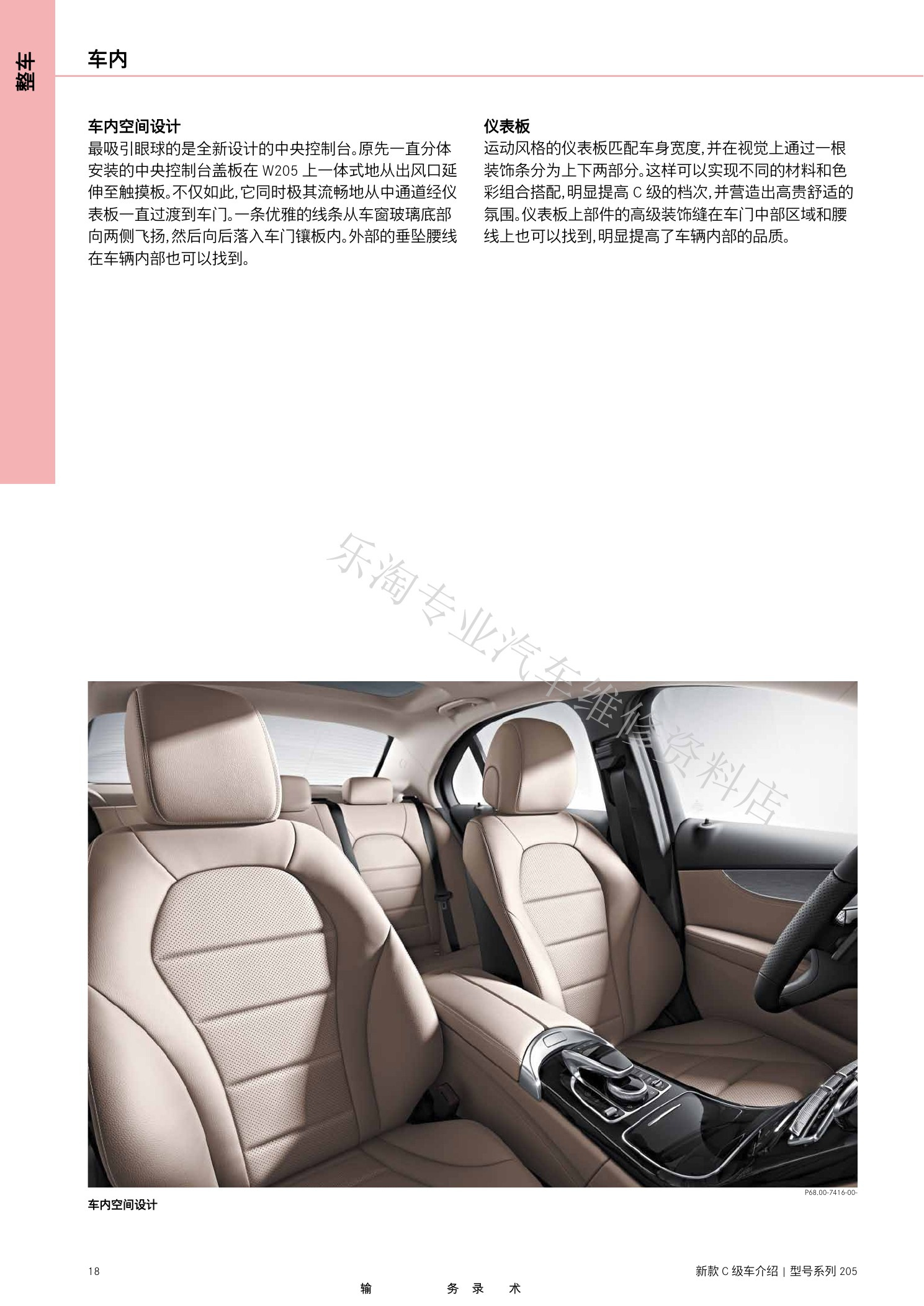

W205新C级维修介绍原第18页。
W205新C级维修介绍原第19页。
W205新C级维修介绍原第20页。

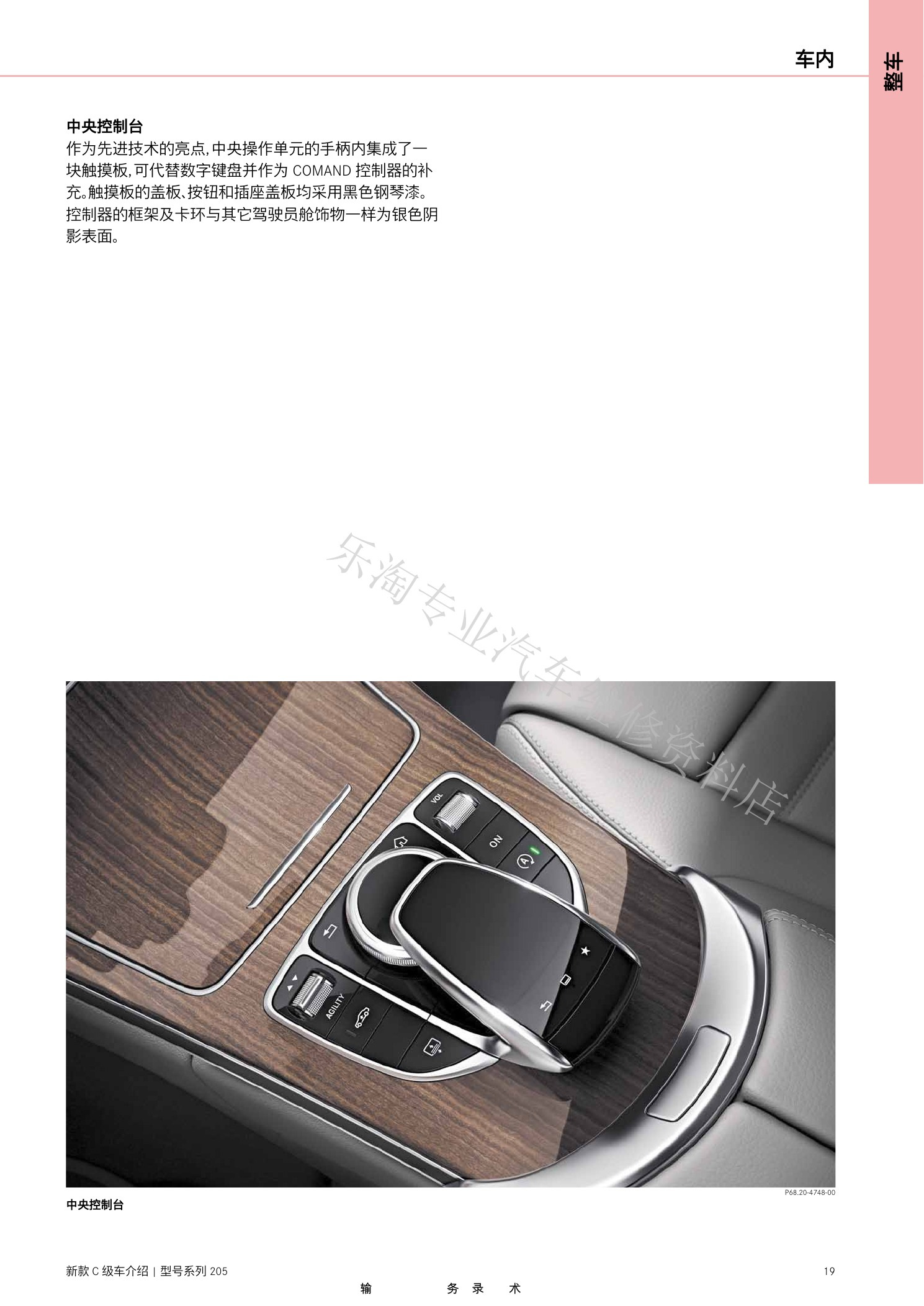

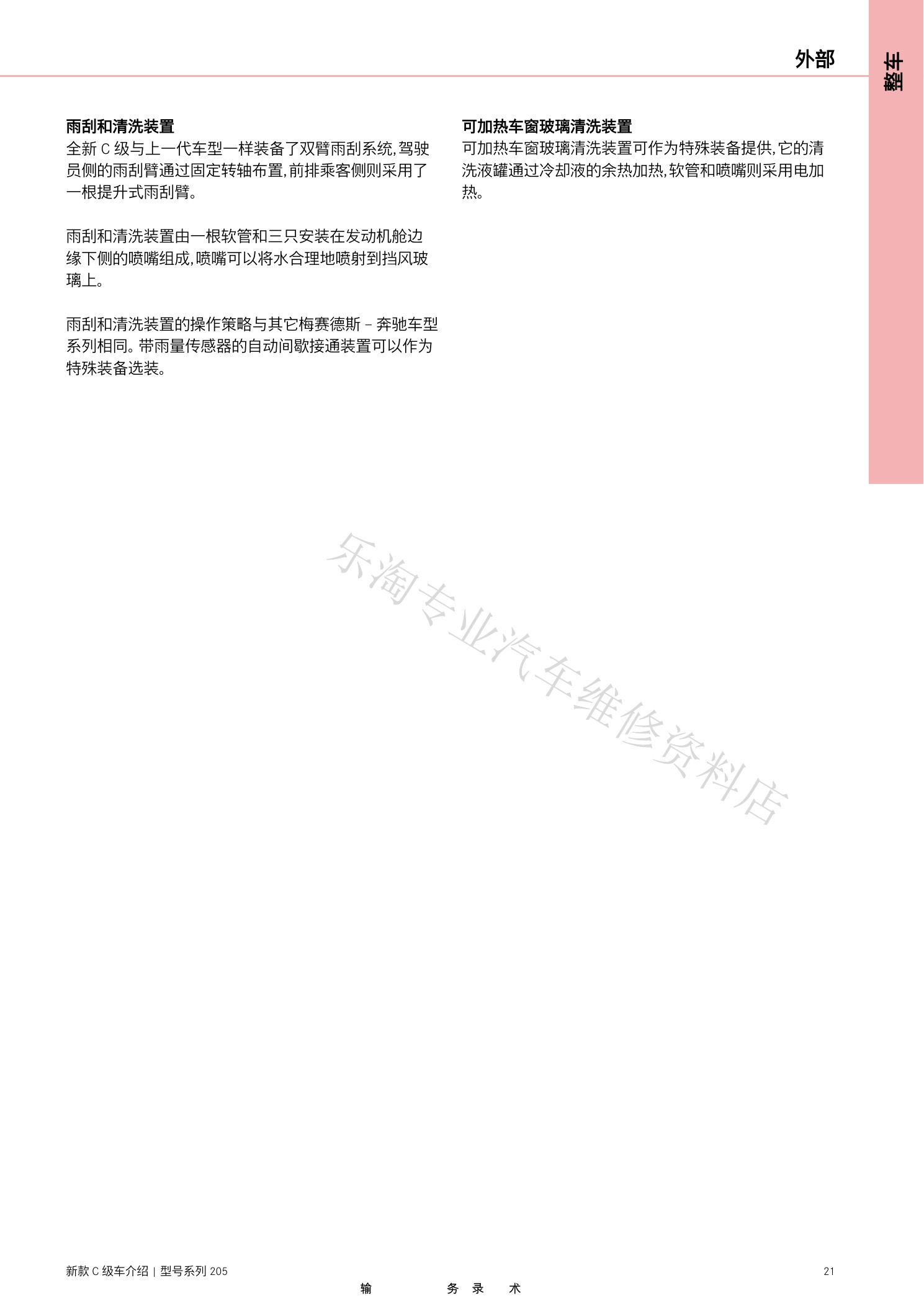

W205新C级维修介绍原第21页。

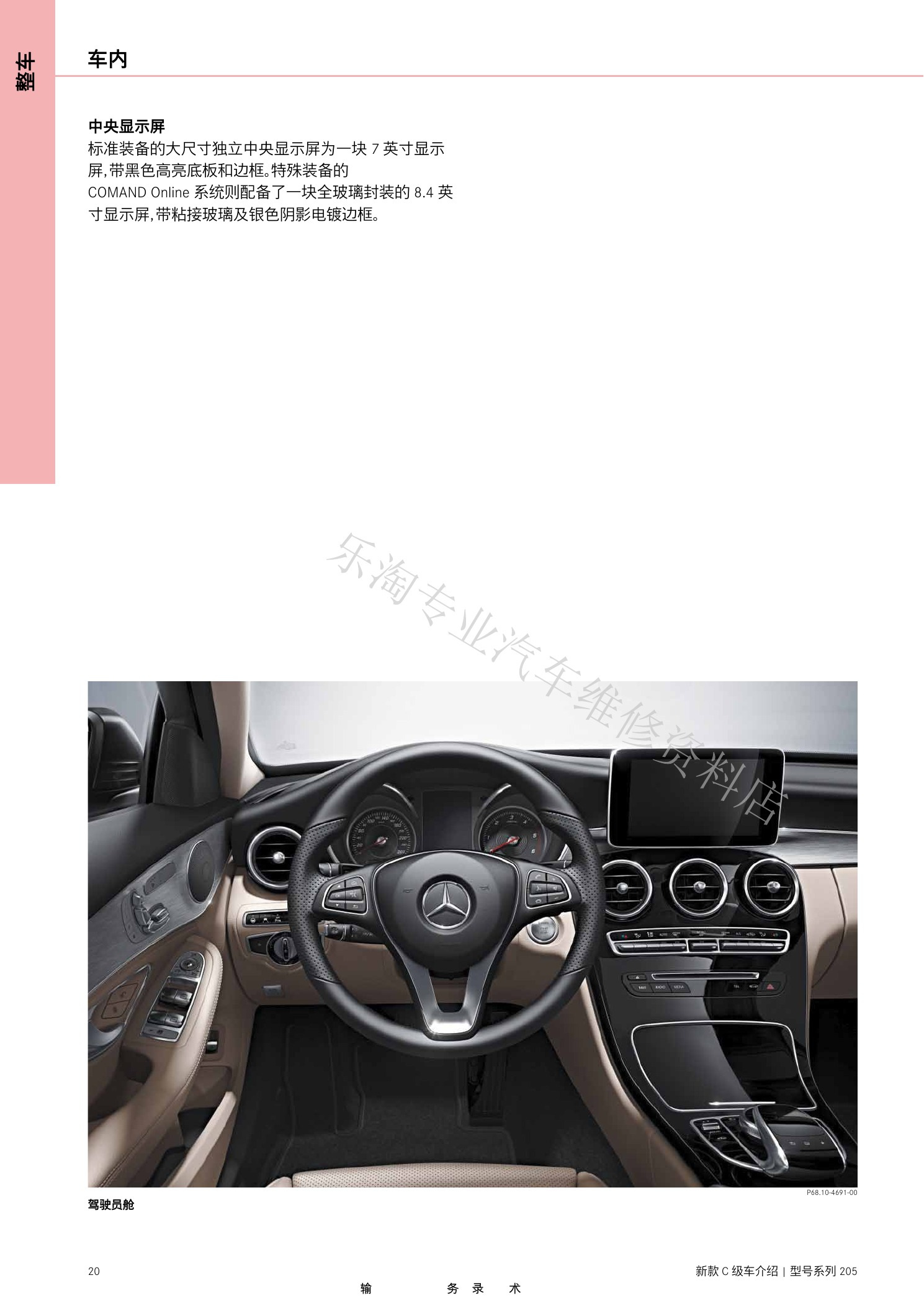

W205新C级维修介绍原第22页。
W205新C级维修介绍原第23页。

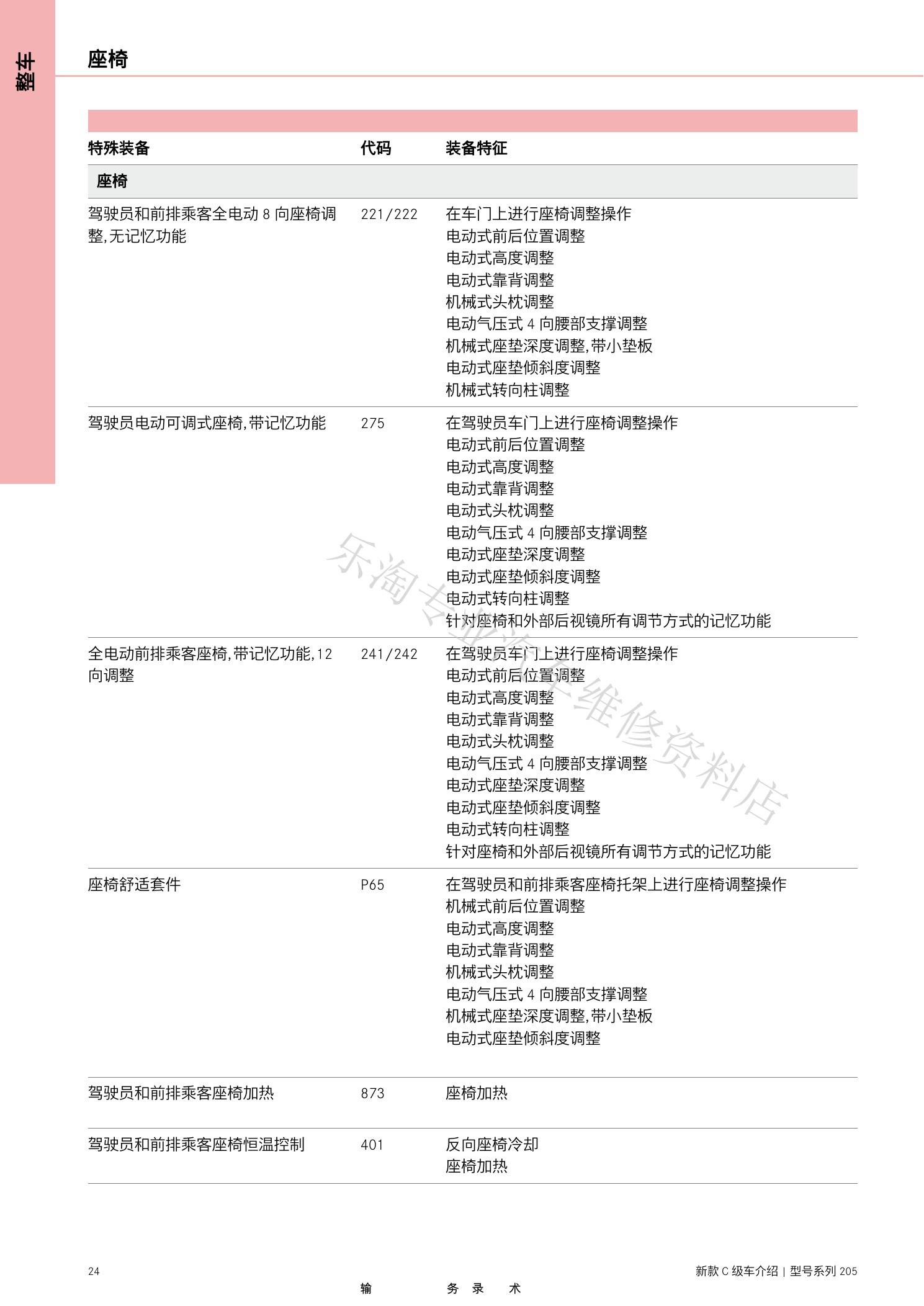

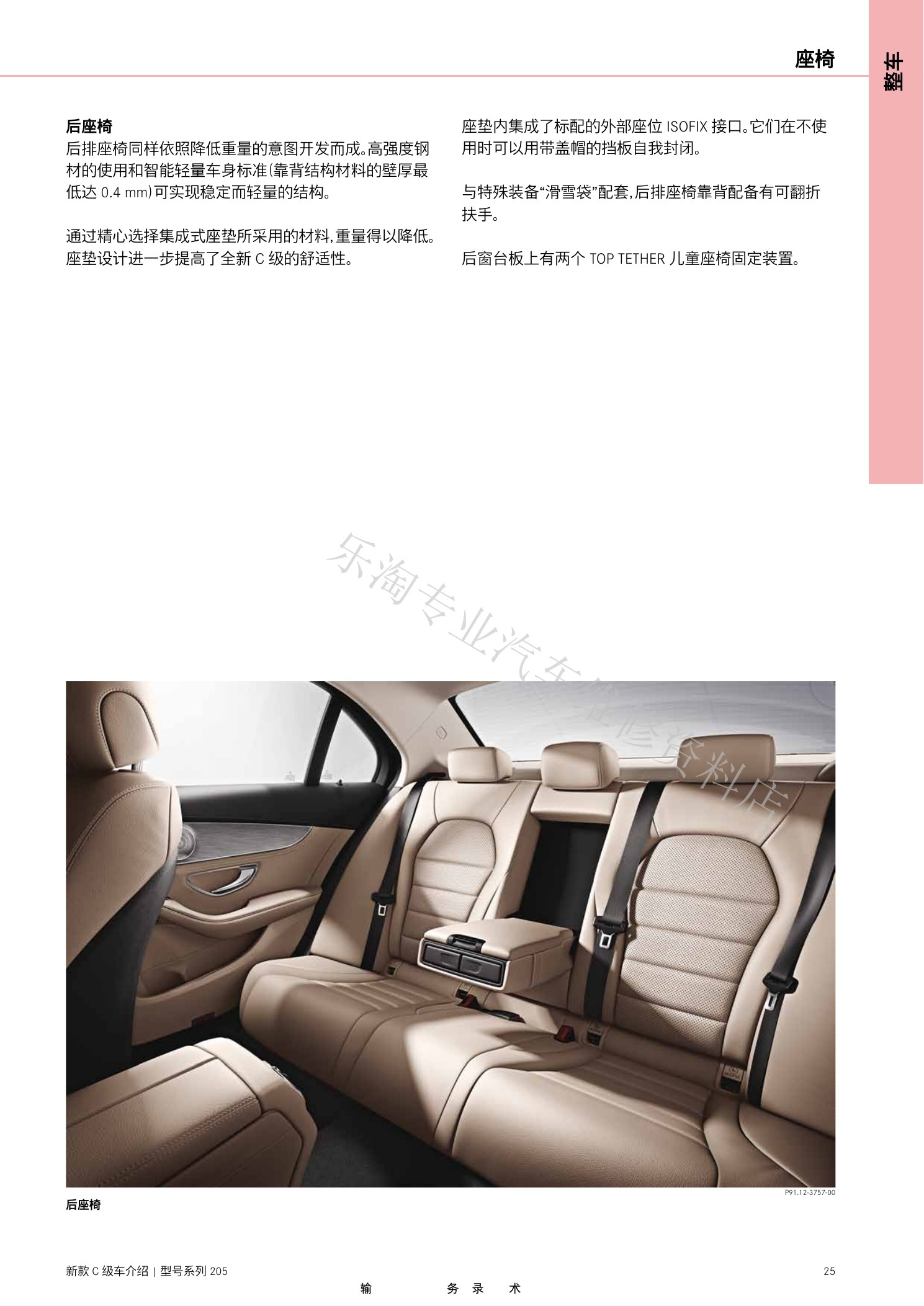

W205新C级维修介绍原第24页。
W205新C级维修介绍原第25页。

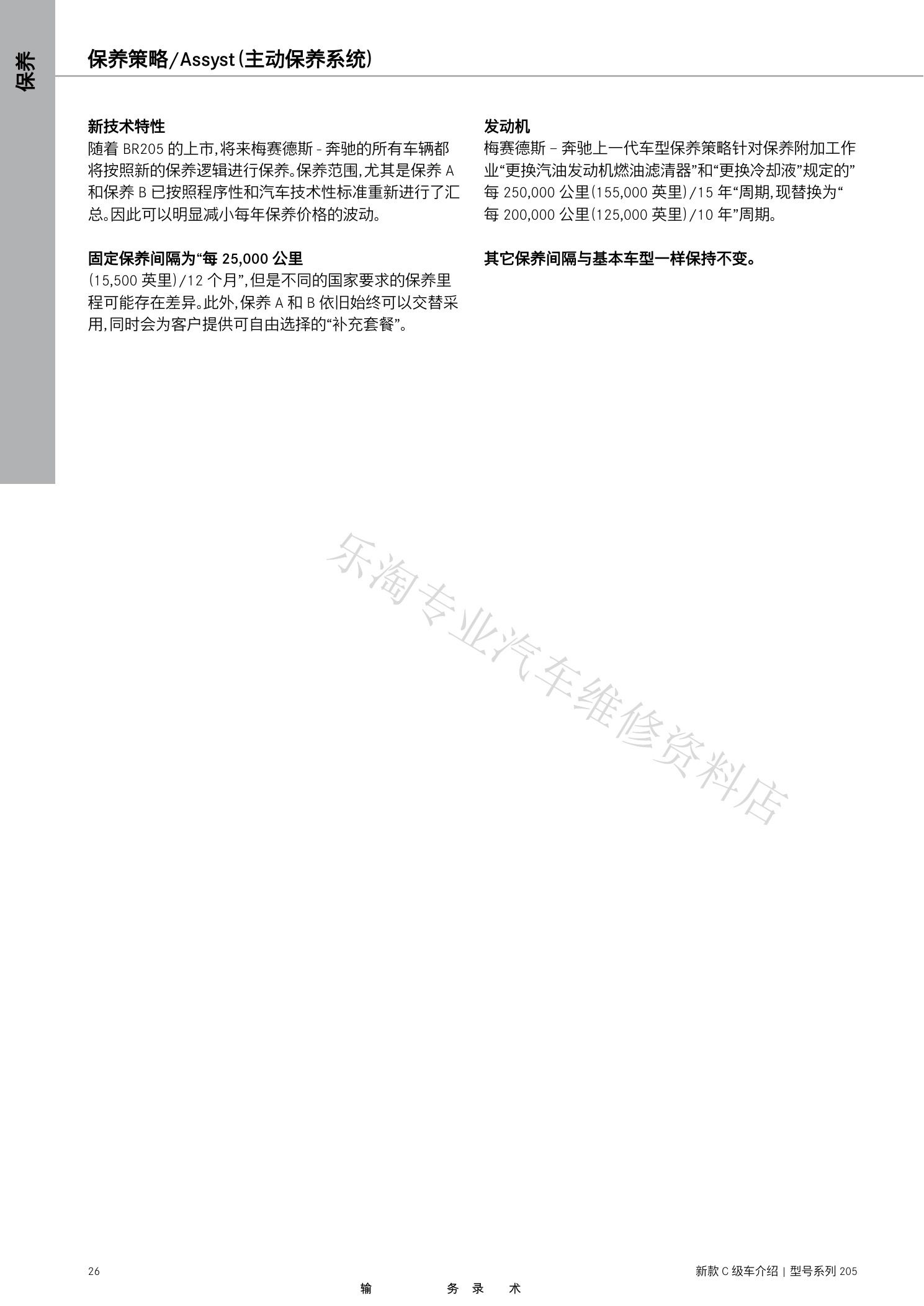

W205新C级维修介绍原第26页。

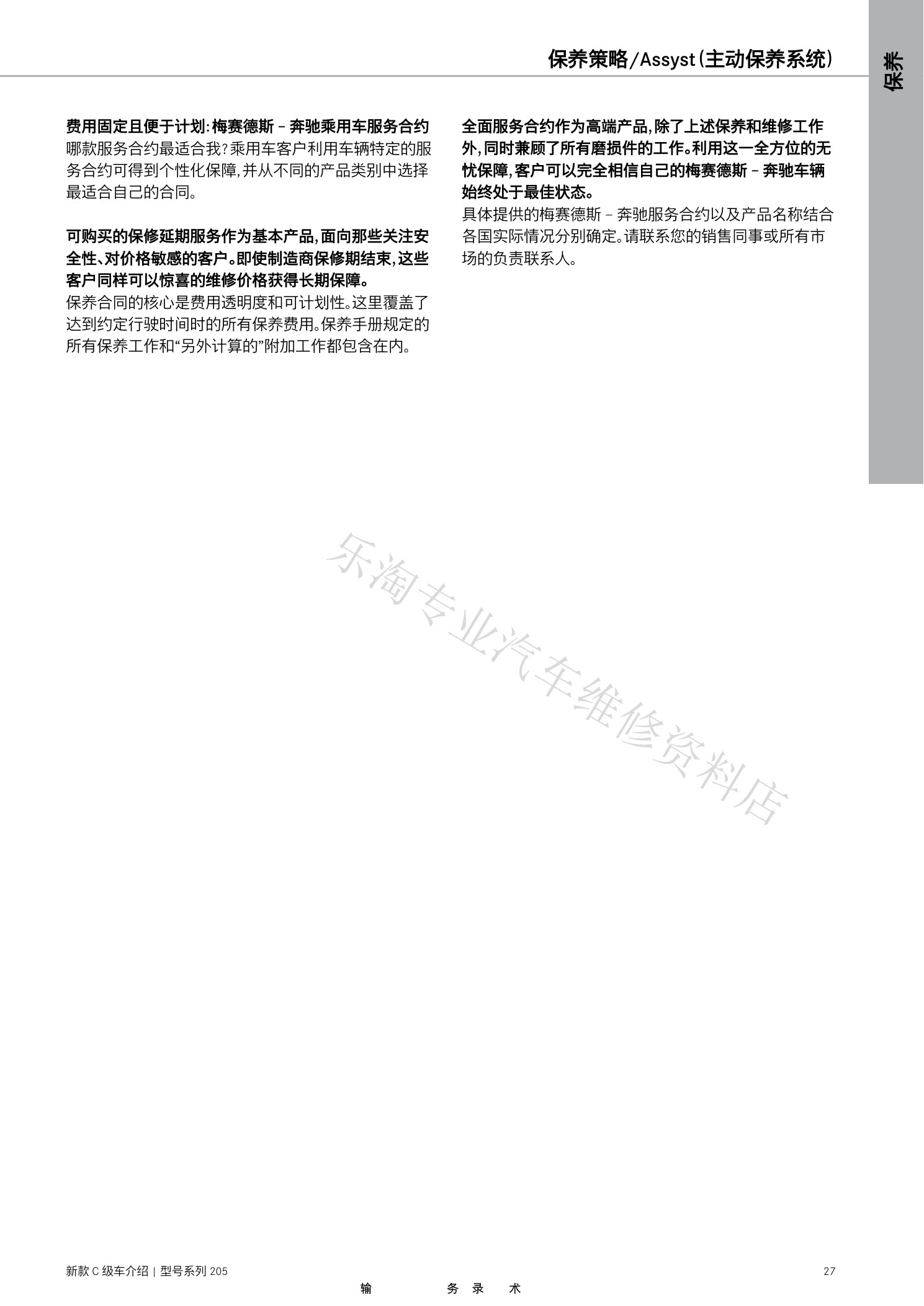

W205新C级维修介绍原第27页。

三、M274、OM651与变速箱

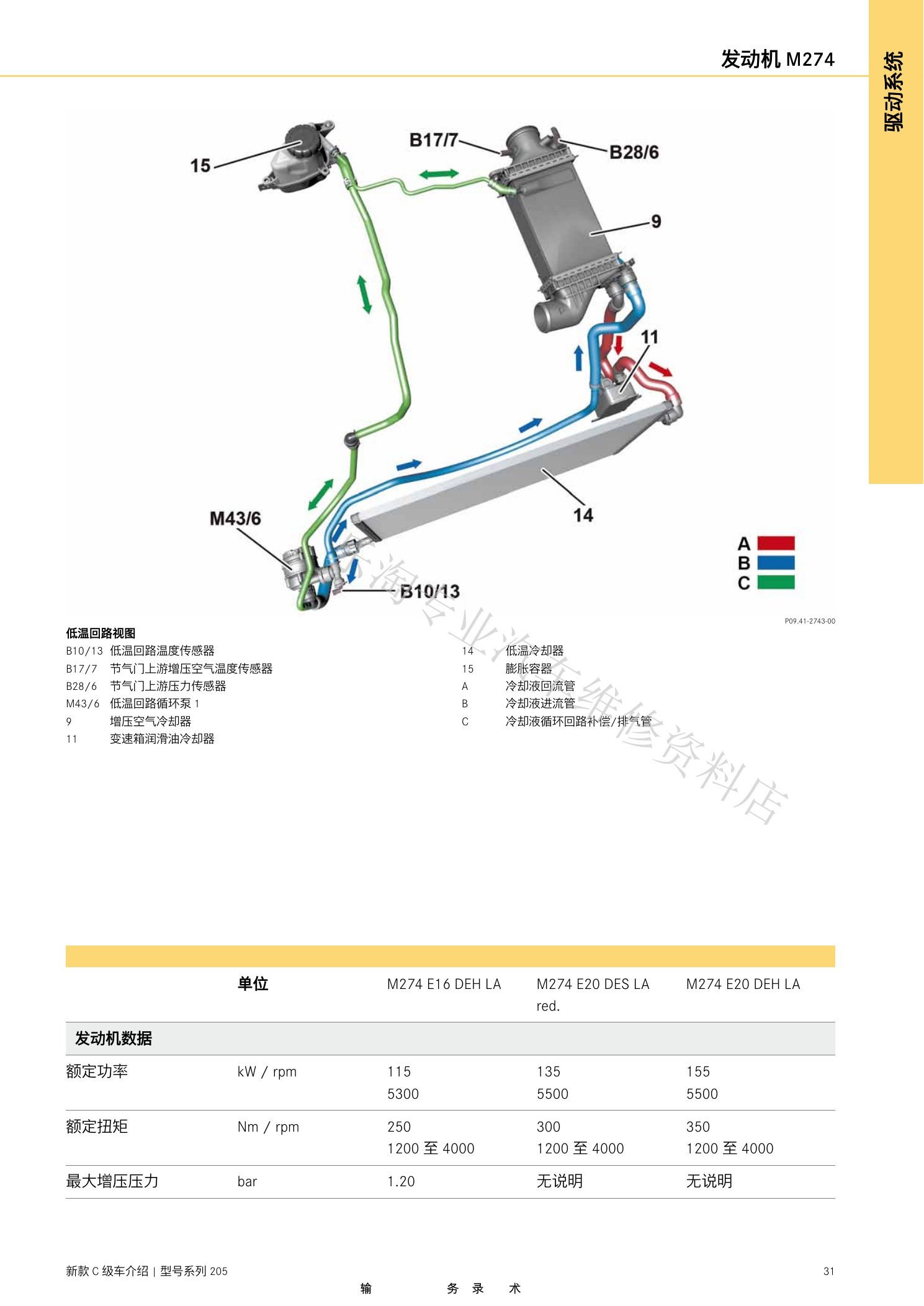

驱动章节介绍发动机数据、M274汽油机、OM651 BlueTEC柴油机、冷却、排气、燃油，以及SG-S手动变速箱和7G-TRONIC PLUS。

W205新C级维修介绍原第28页。

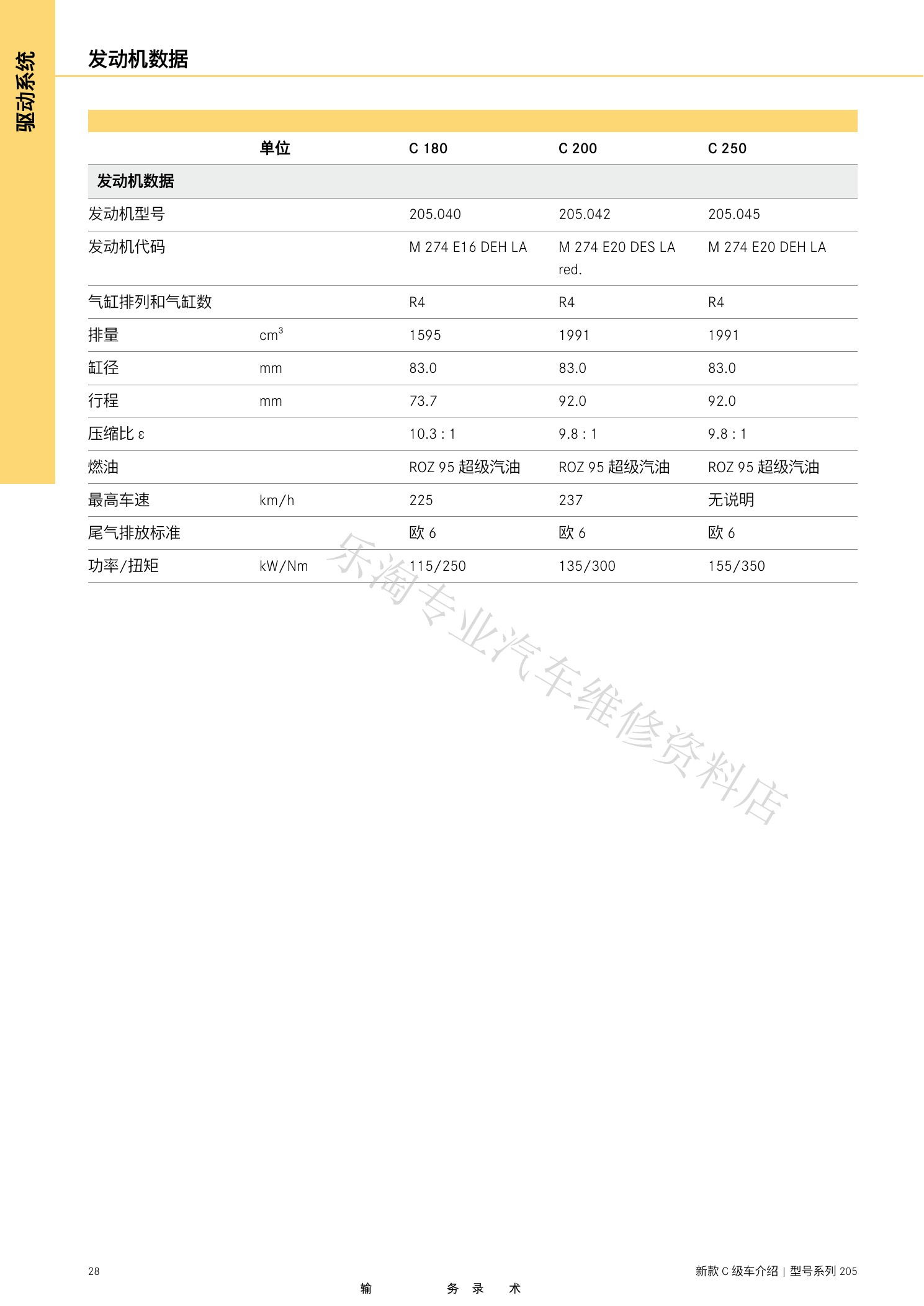

W205新C级维修介绍原第29页。

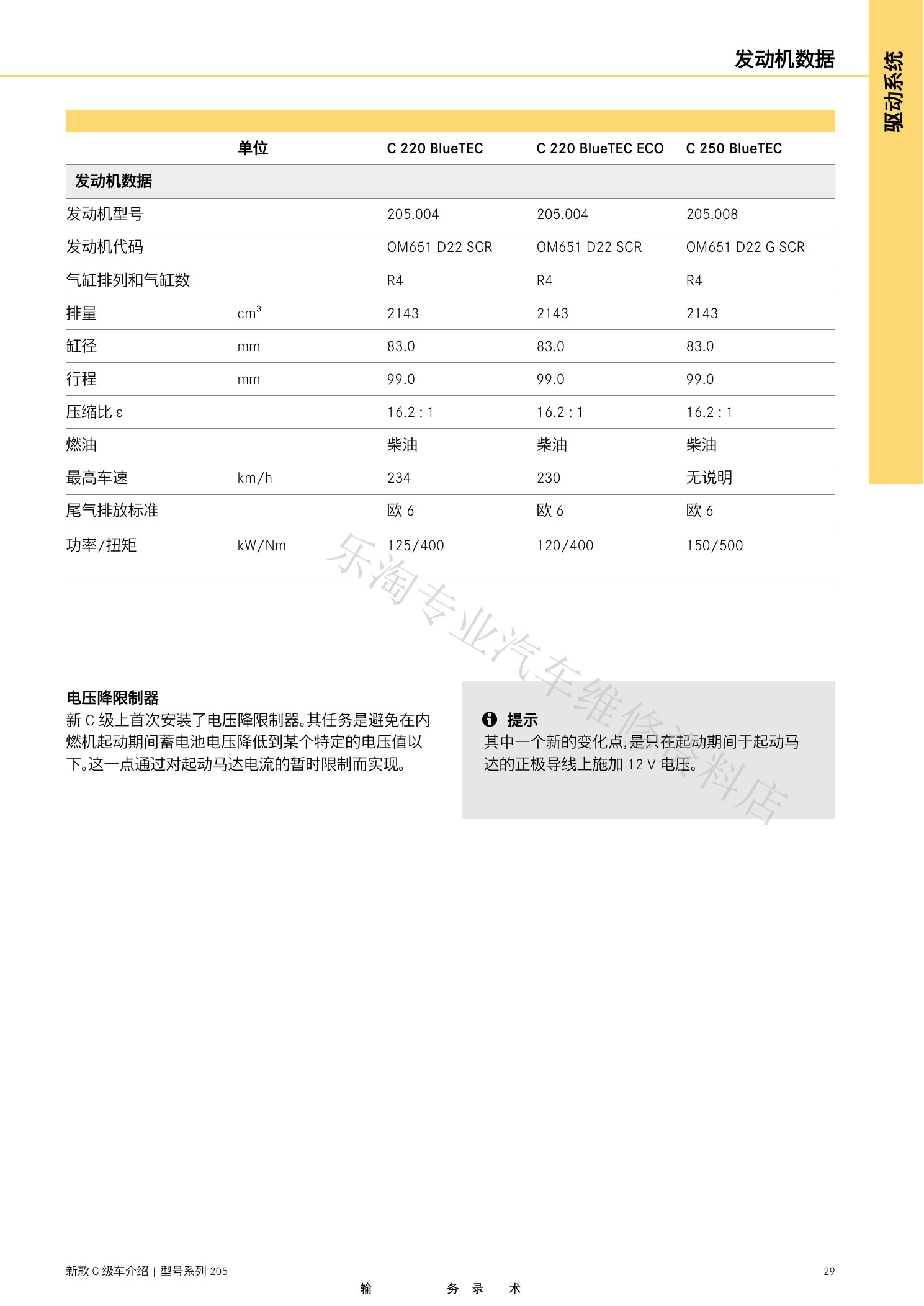

W205新C级维修介绍原第30页。

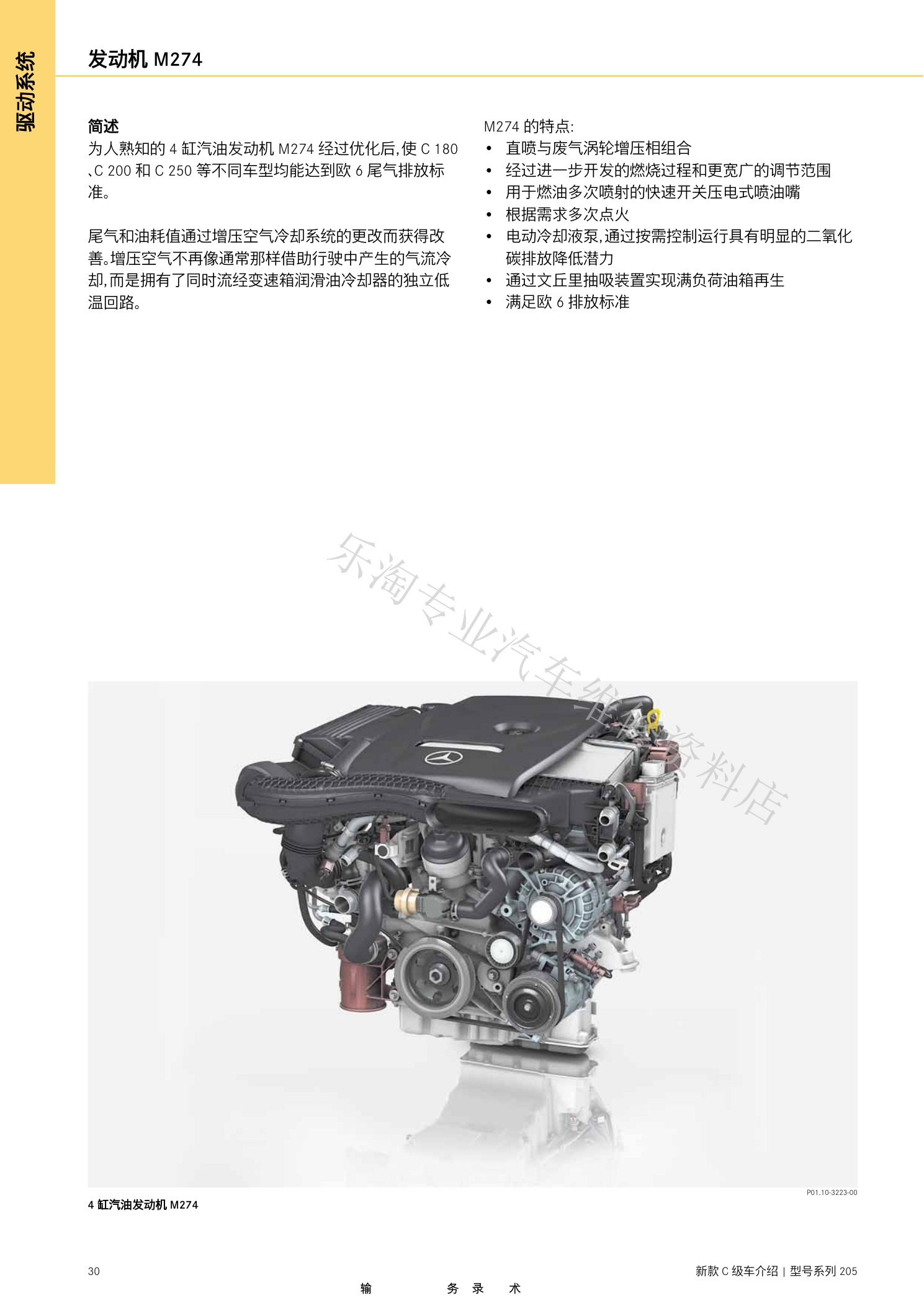

W205新C级维修介绍原第31页。
W205新C级维修介绍原第32页。

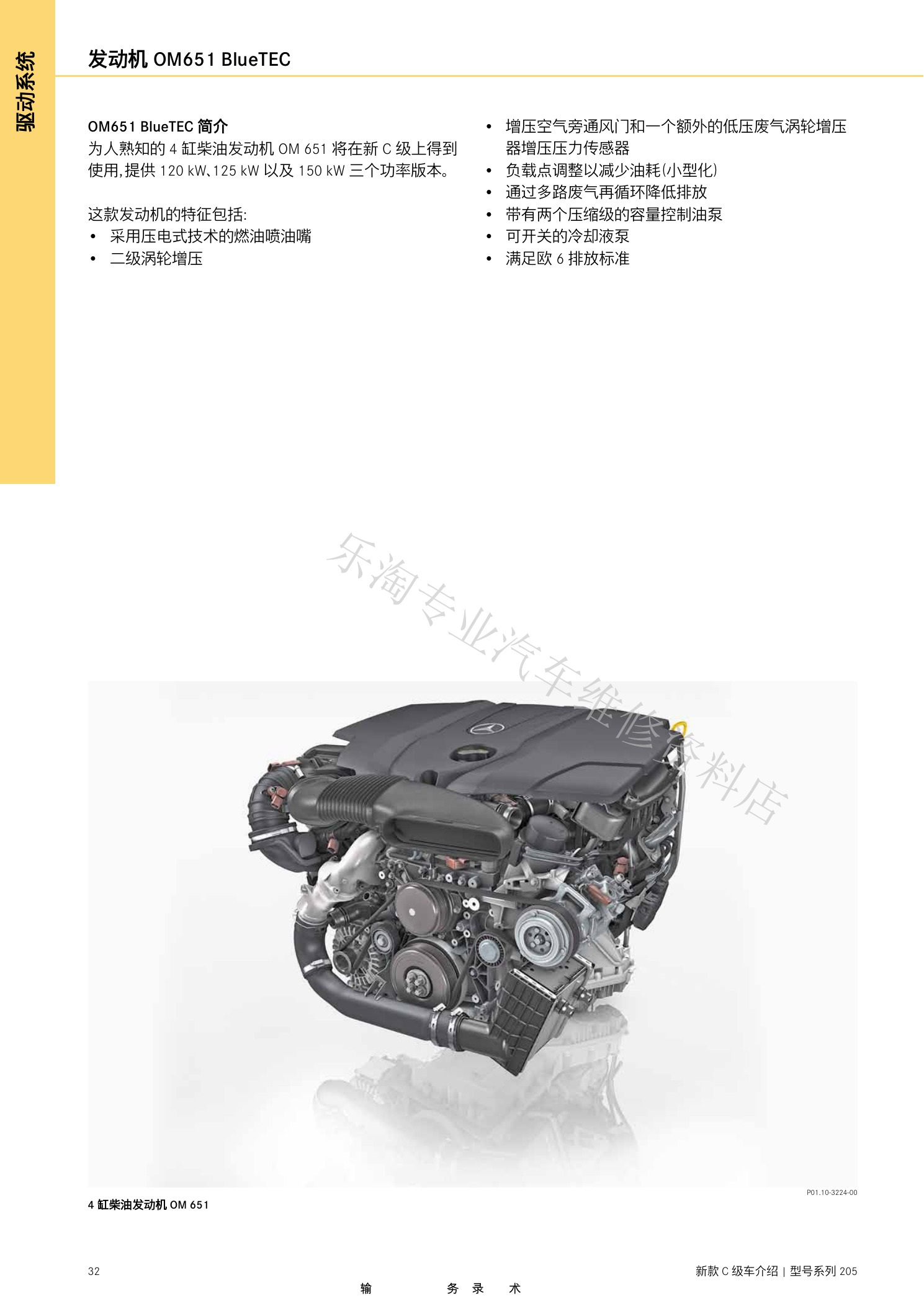

W205新C级维修介绍原第33页。
W205新C级维修介绍原第34页。

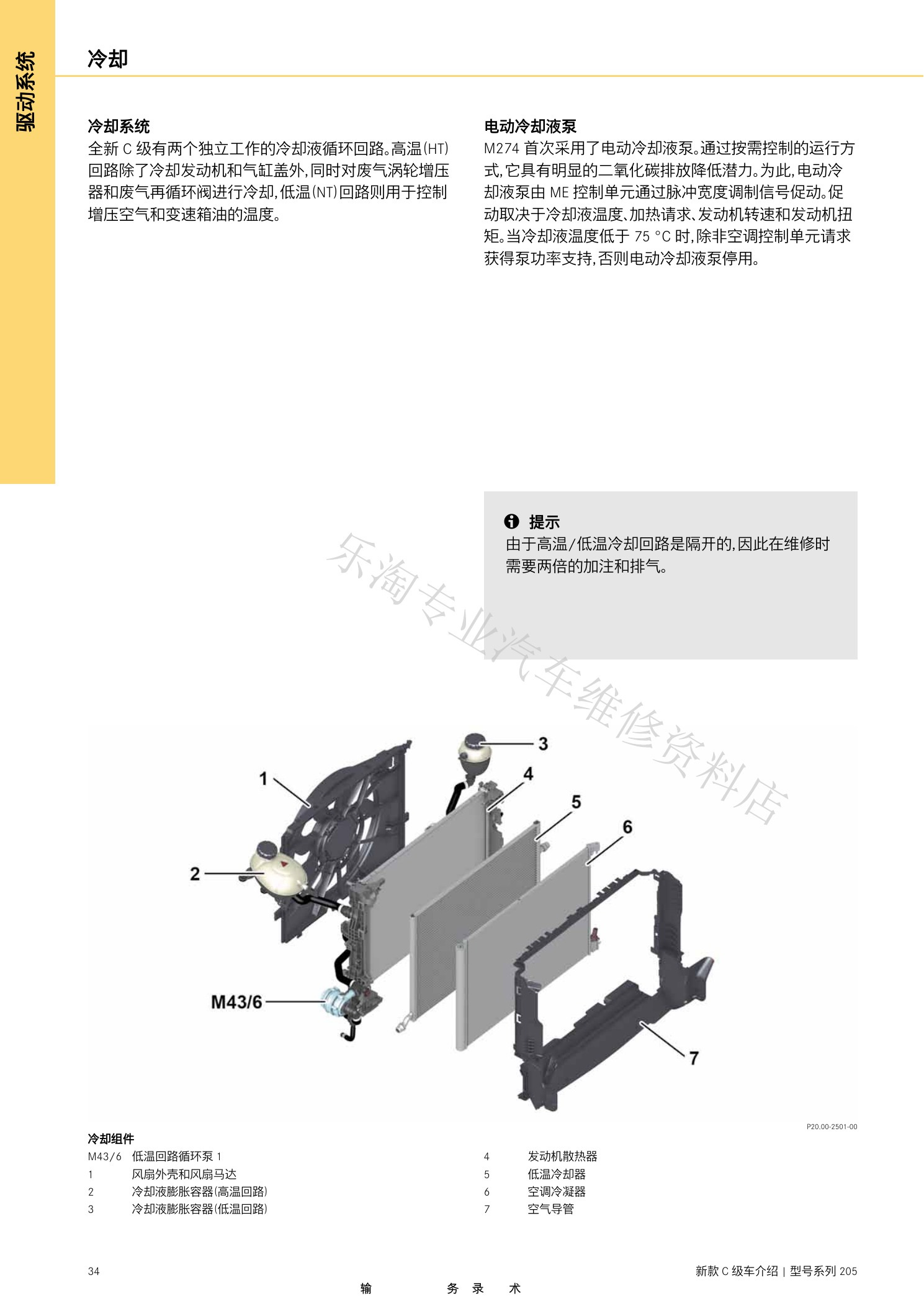

W205新C级维修介绍原第35页。

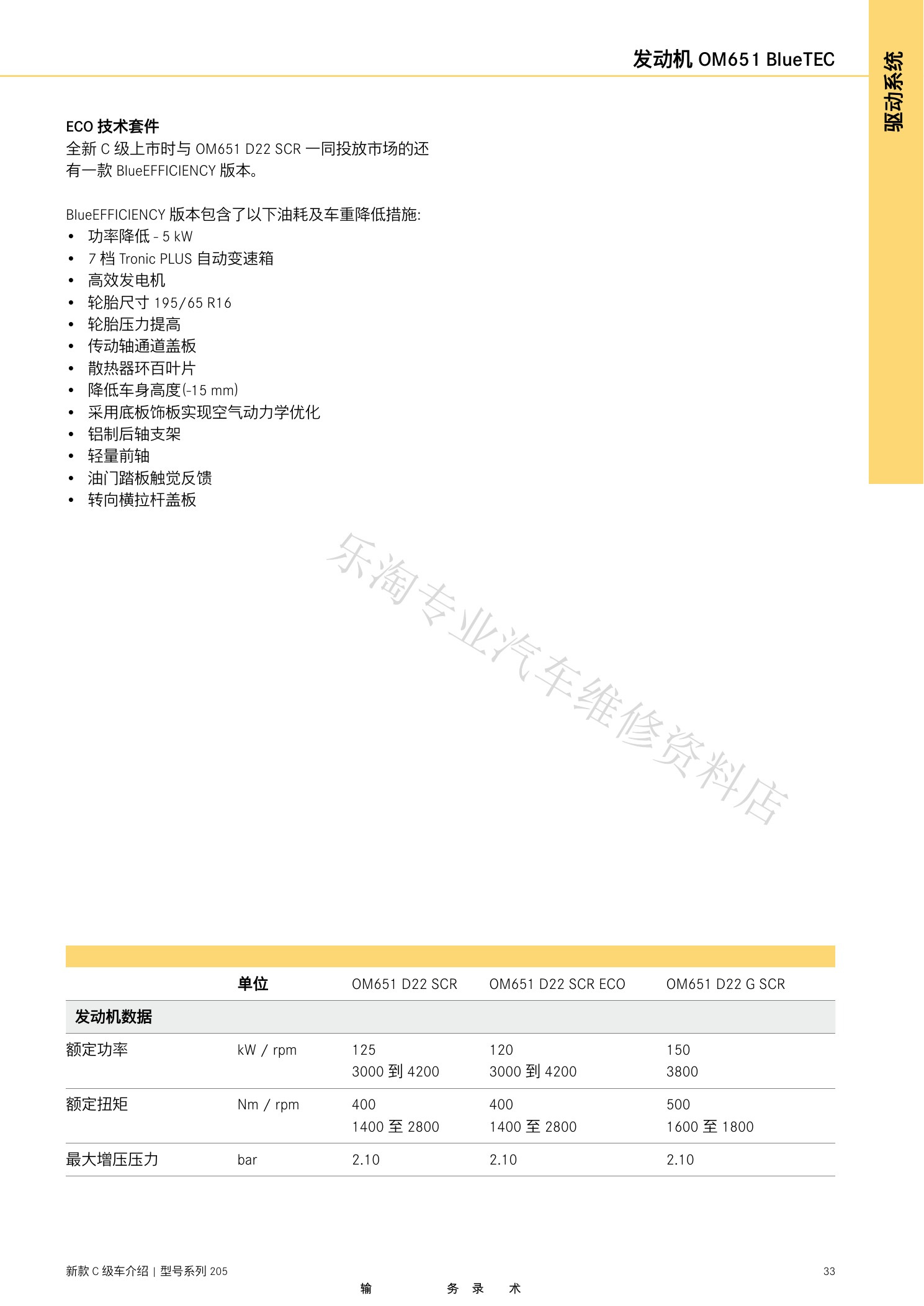

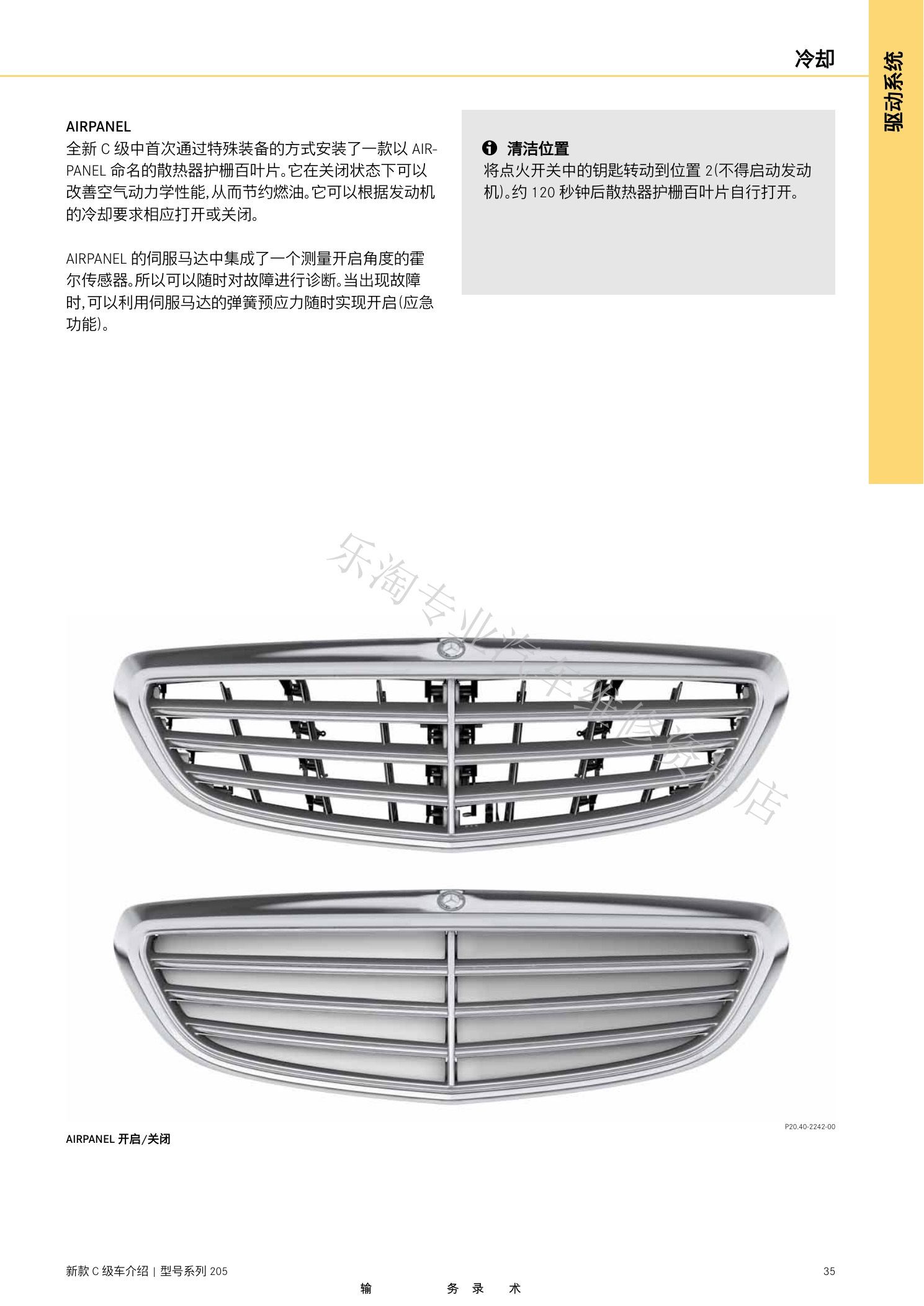

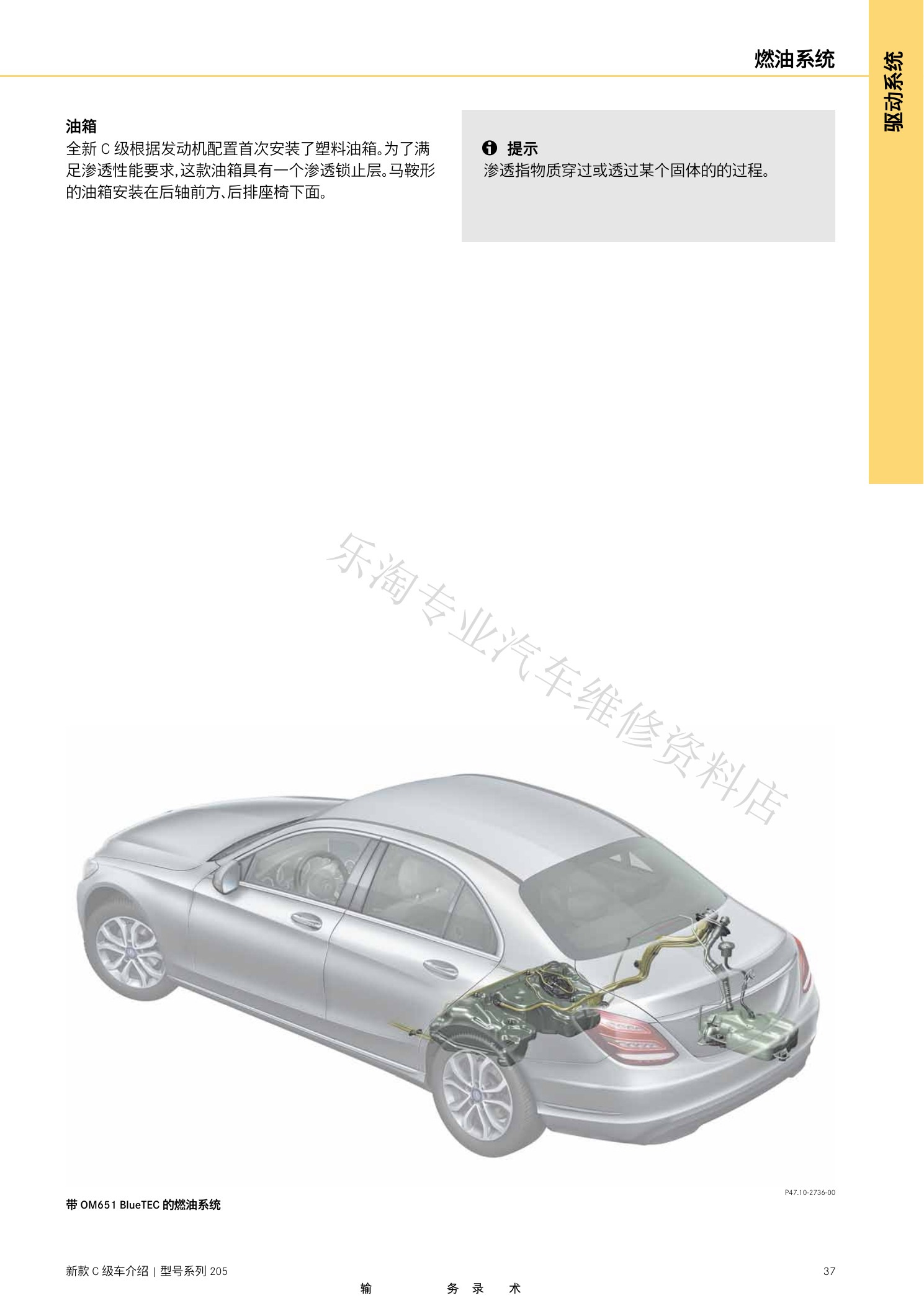

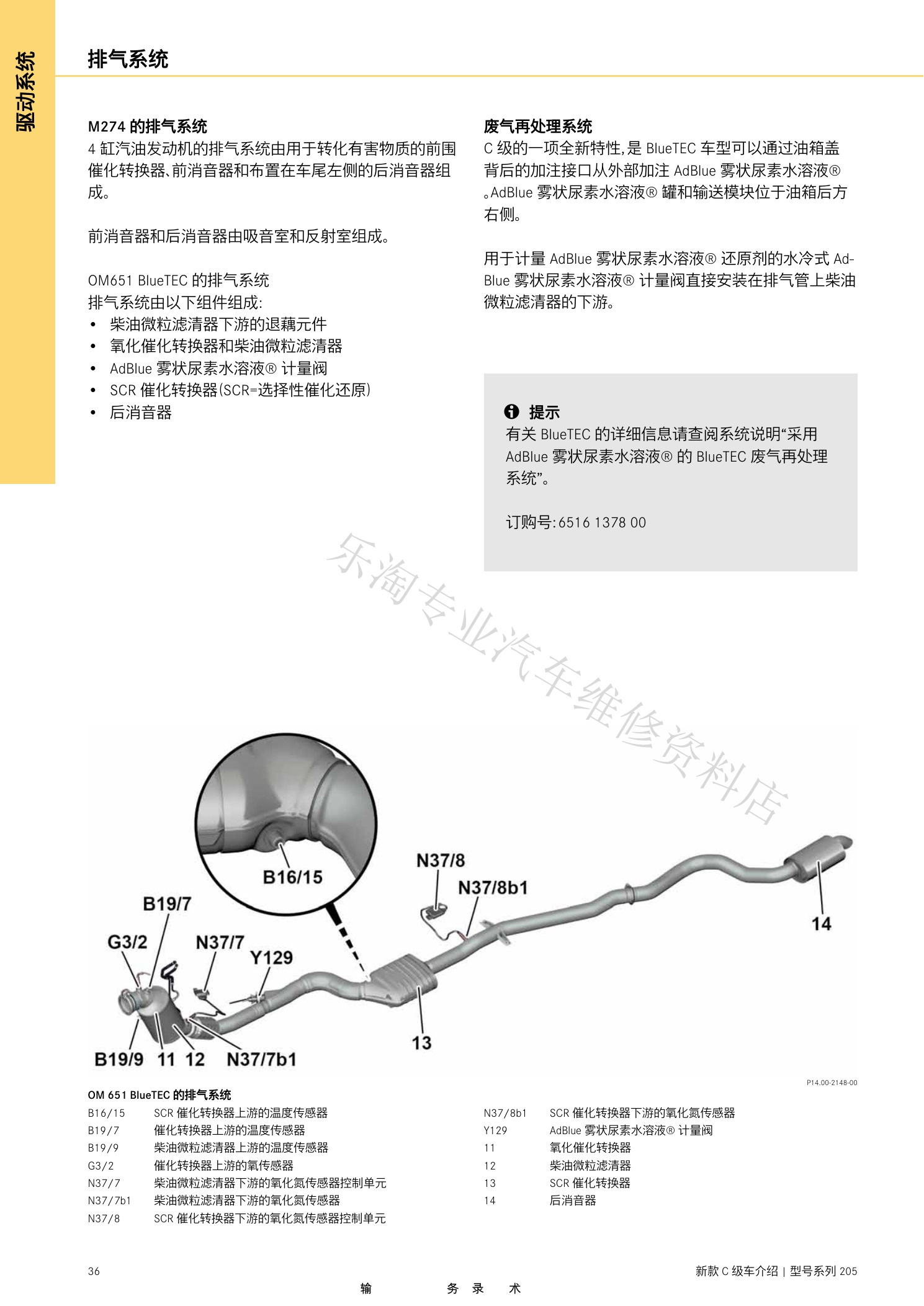

W205新C级维修介绍原第36页。
W205新C级维修介绍原第37页。

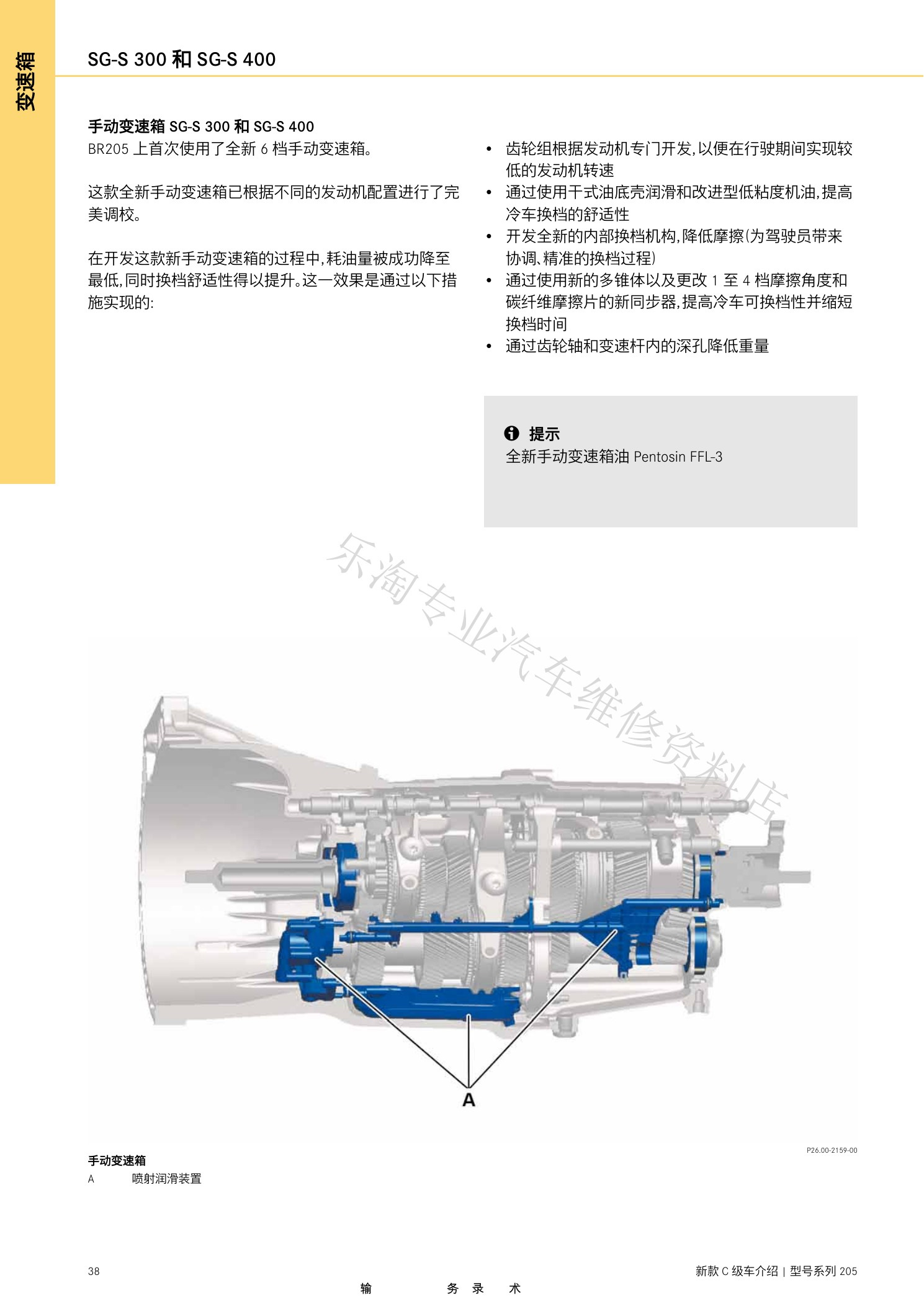

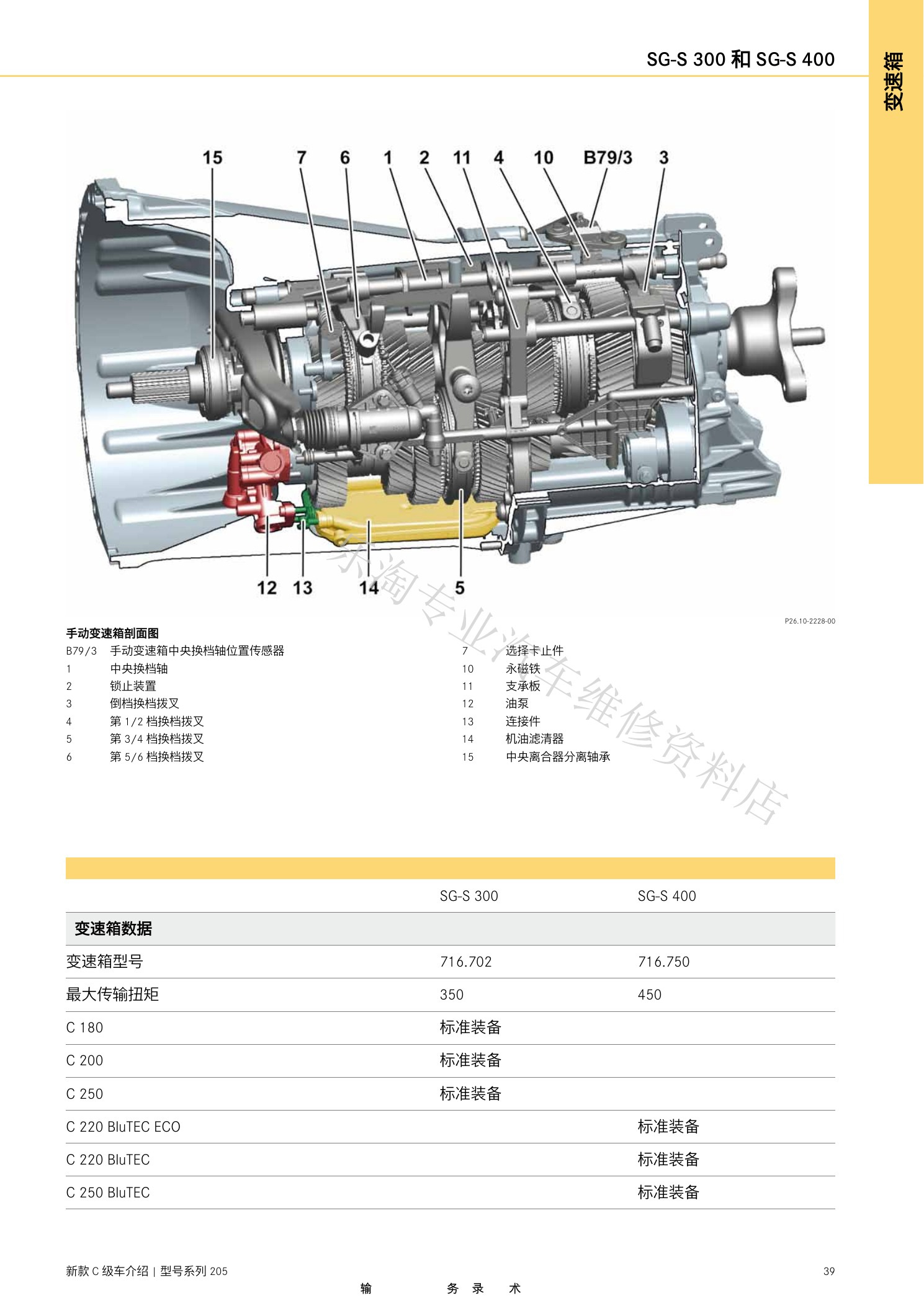

W205新C级维修介绍原第38页。

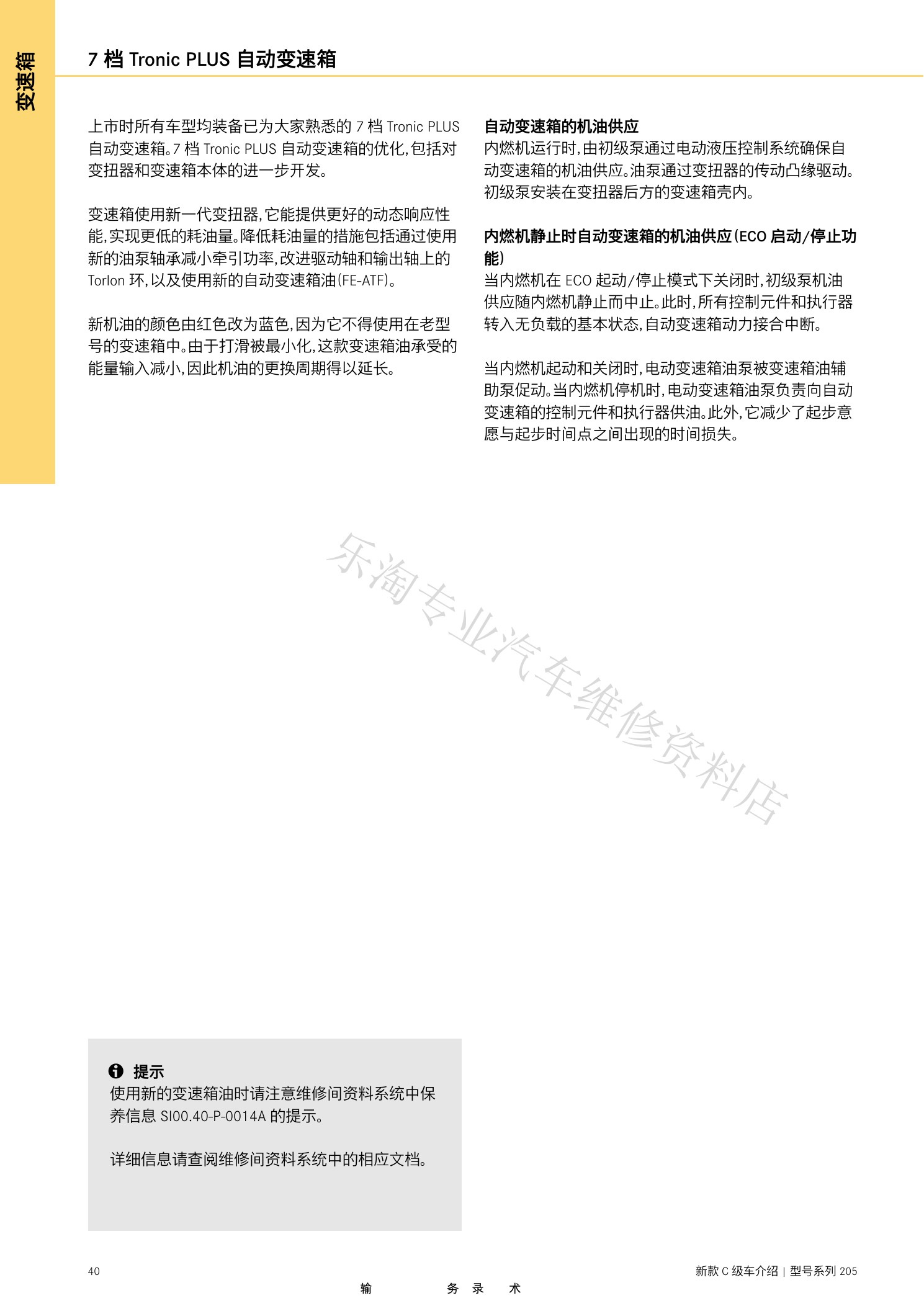

W205新C级维修介绍原第39页。
W205新C级维修介绍原第40页。
W205新C级维修介绍原第41页。

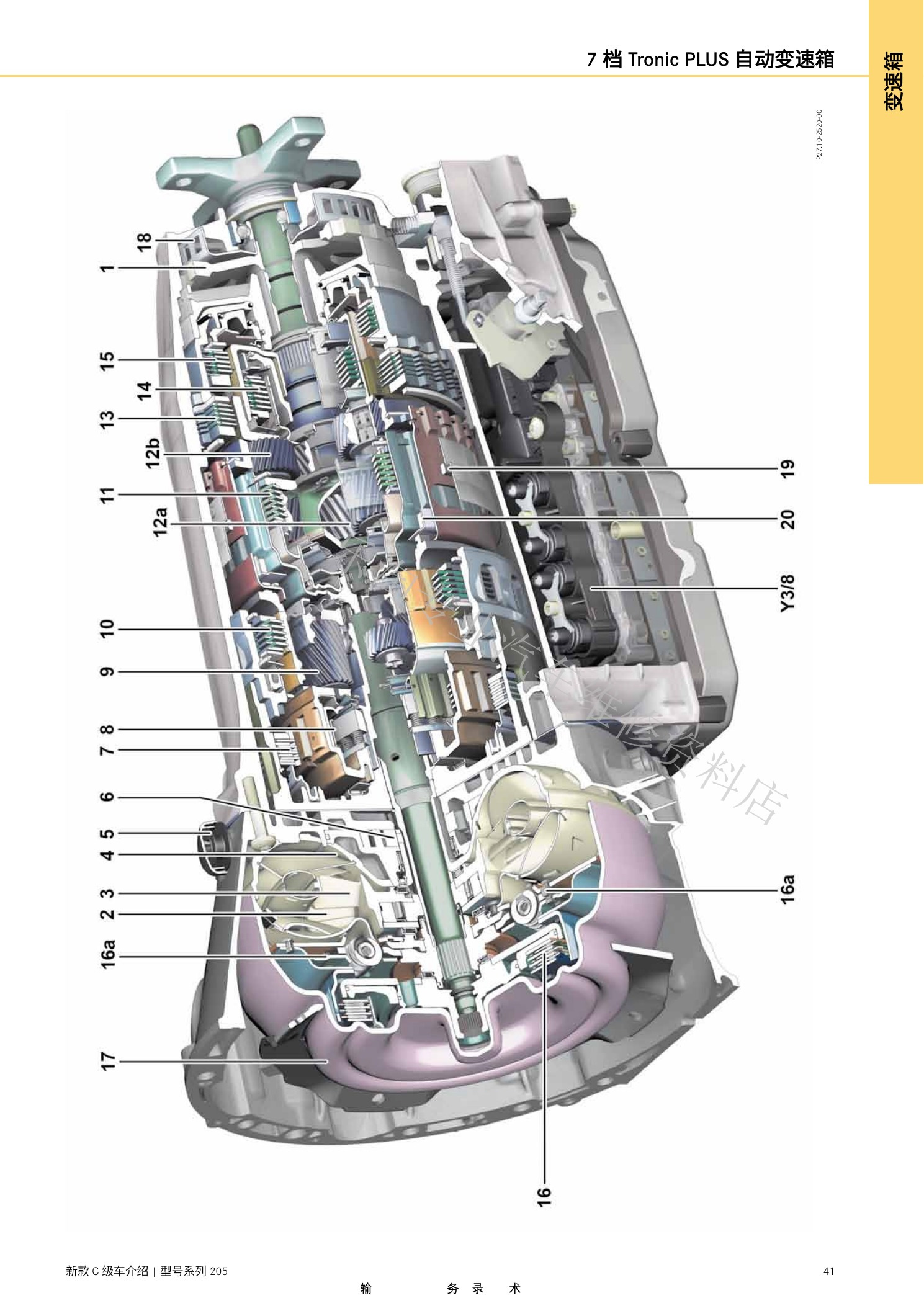

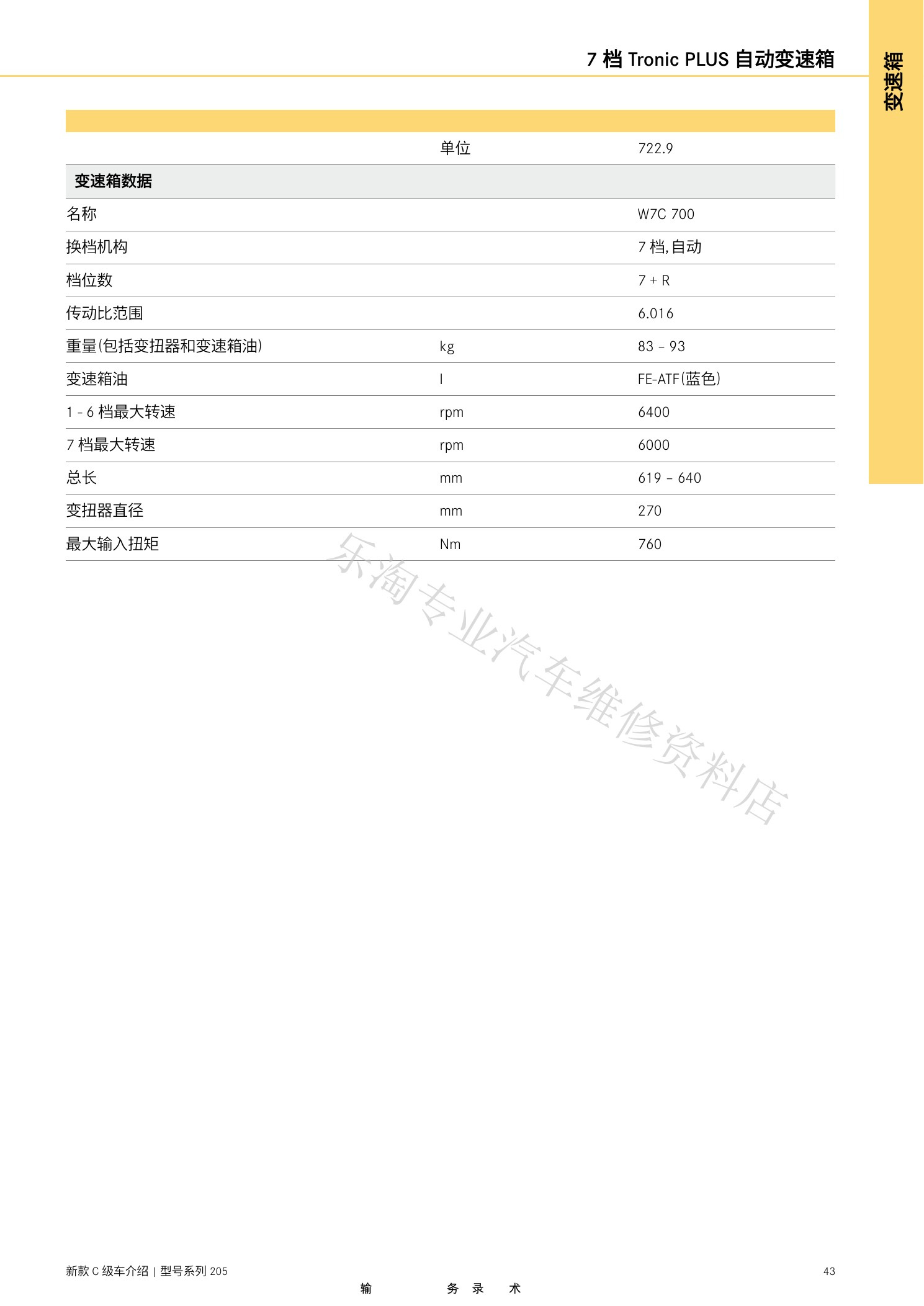

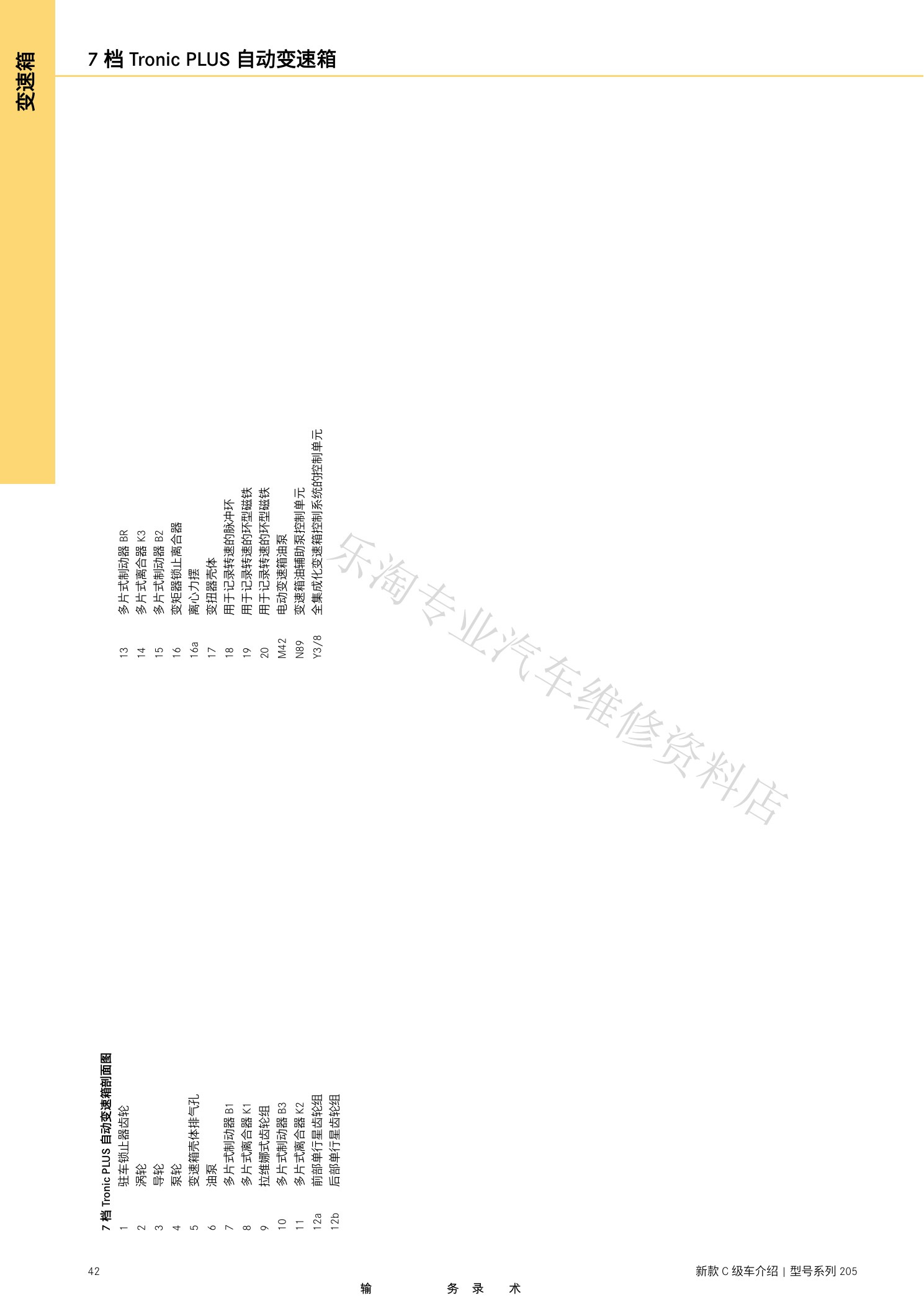

W205新C级维修介绍原第42页。
W205新C级维修介绍原第43页。

四、底盘与车轮

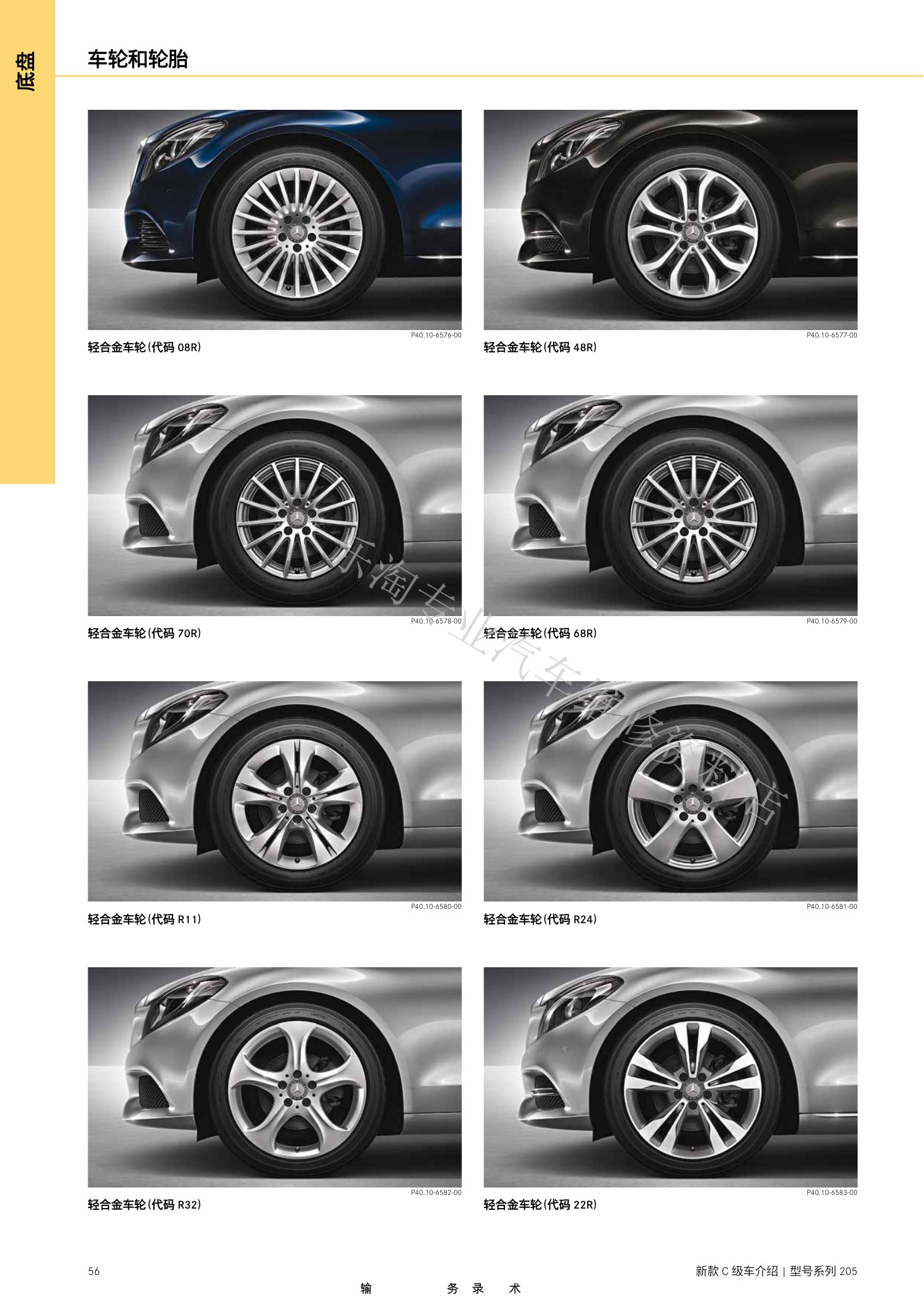

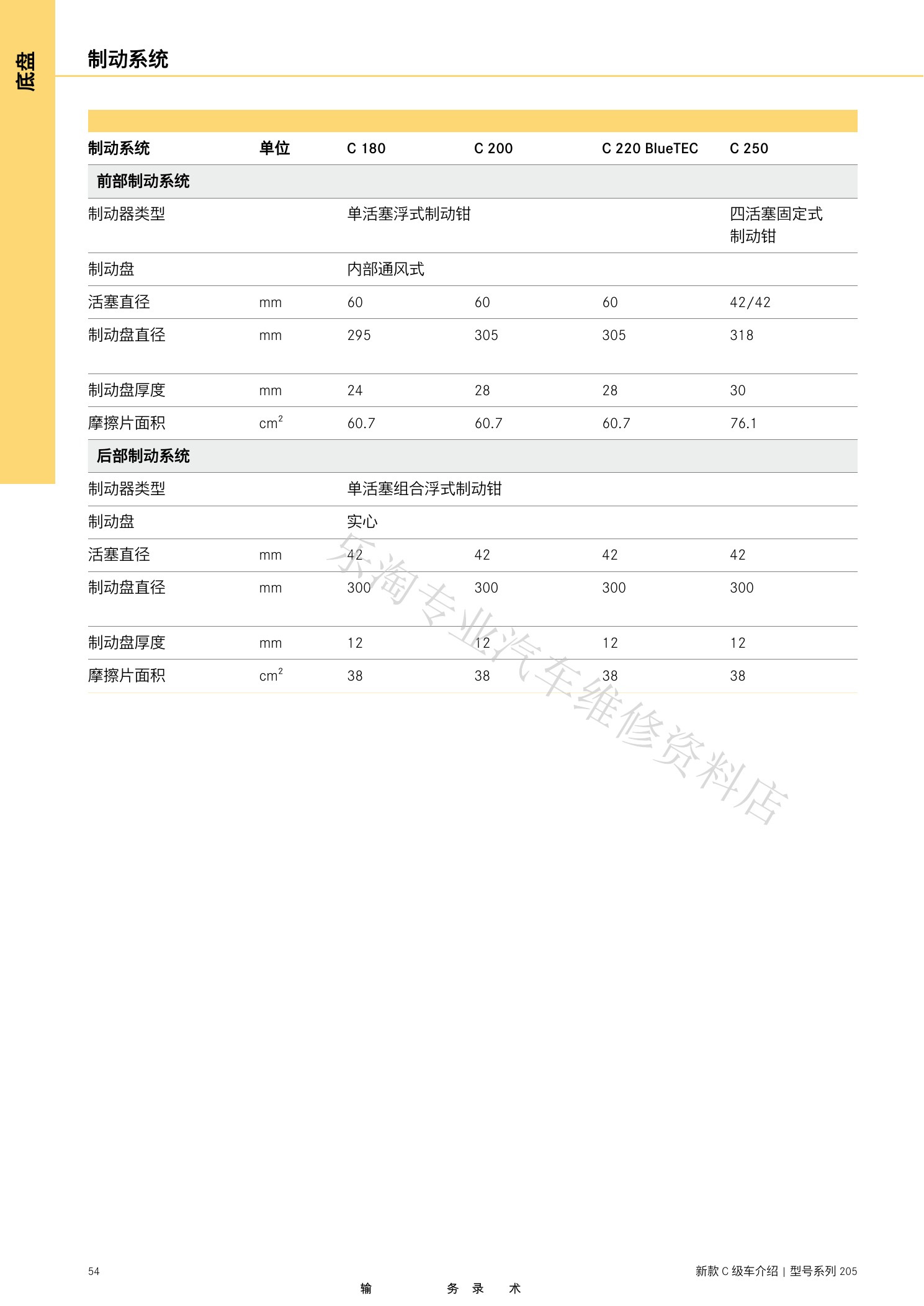

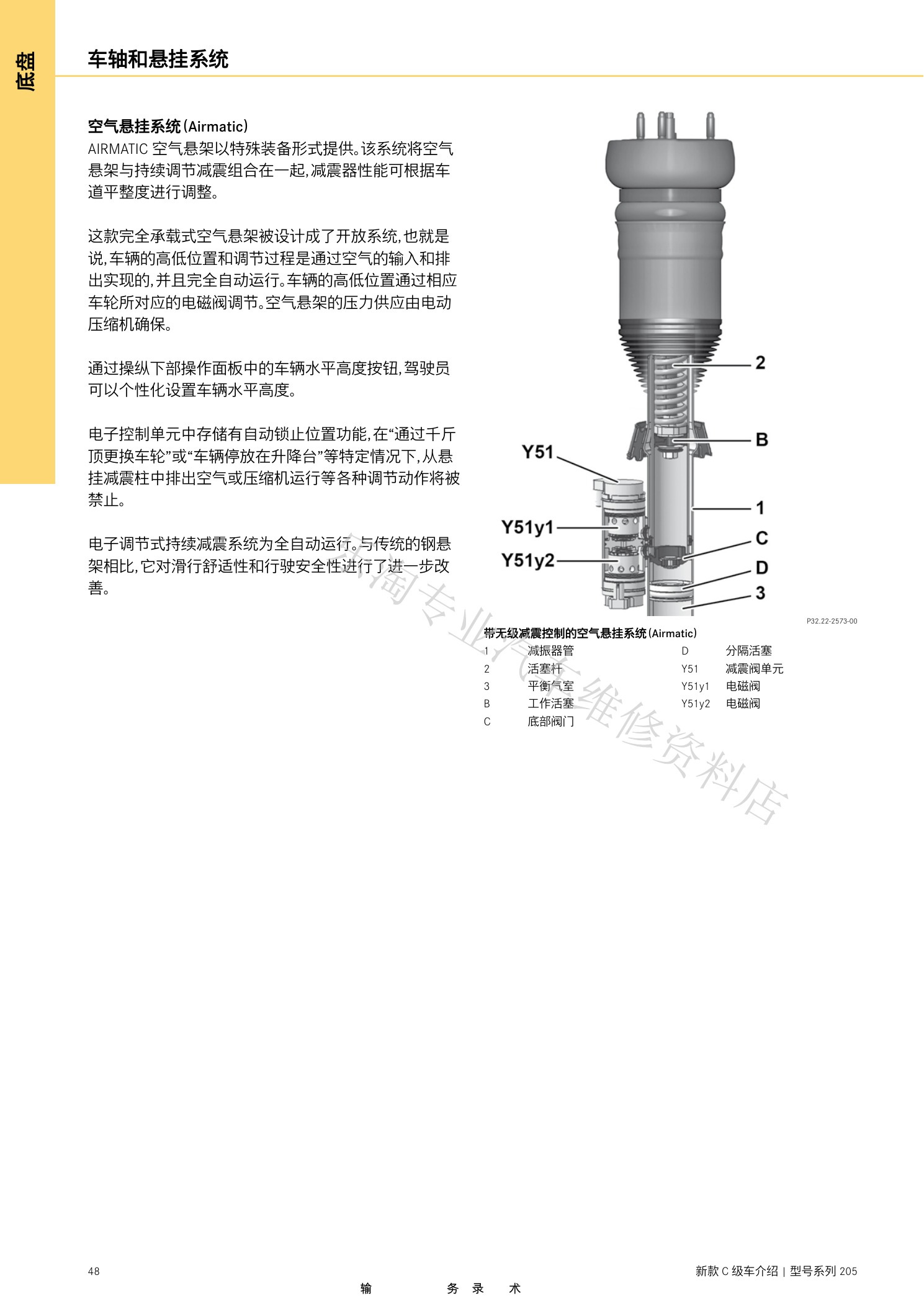

底盘部分涵盖车轴和悬挂、铝制后轴齿轮箱、转向、制动、车轮和轮胎。

W205新C级维修介绍原第44页。

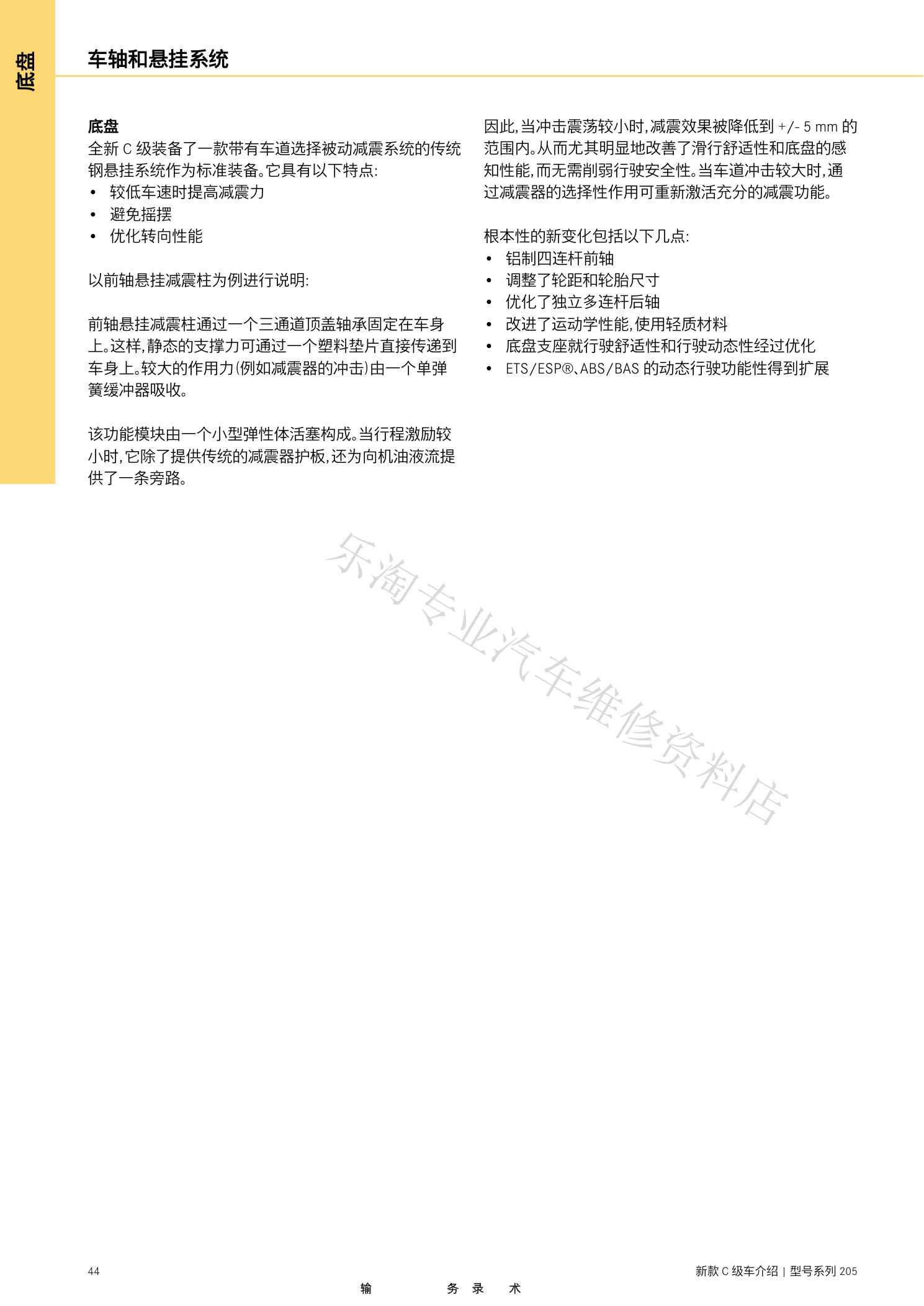

W205新C级维修介绍原第45页。

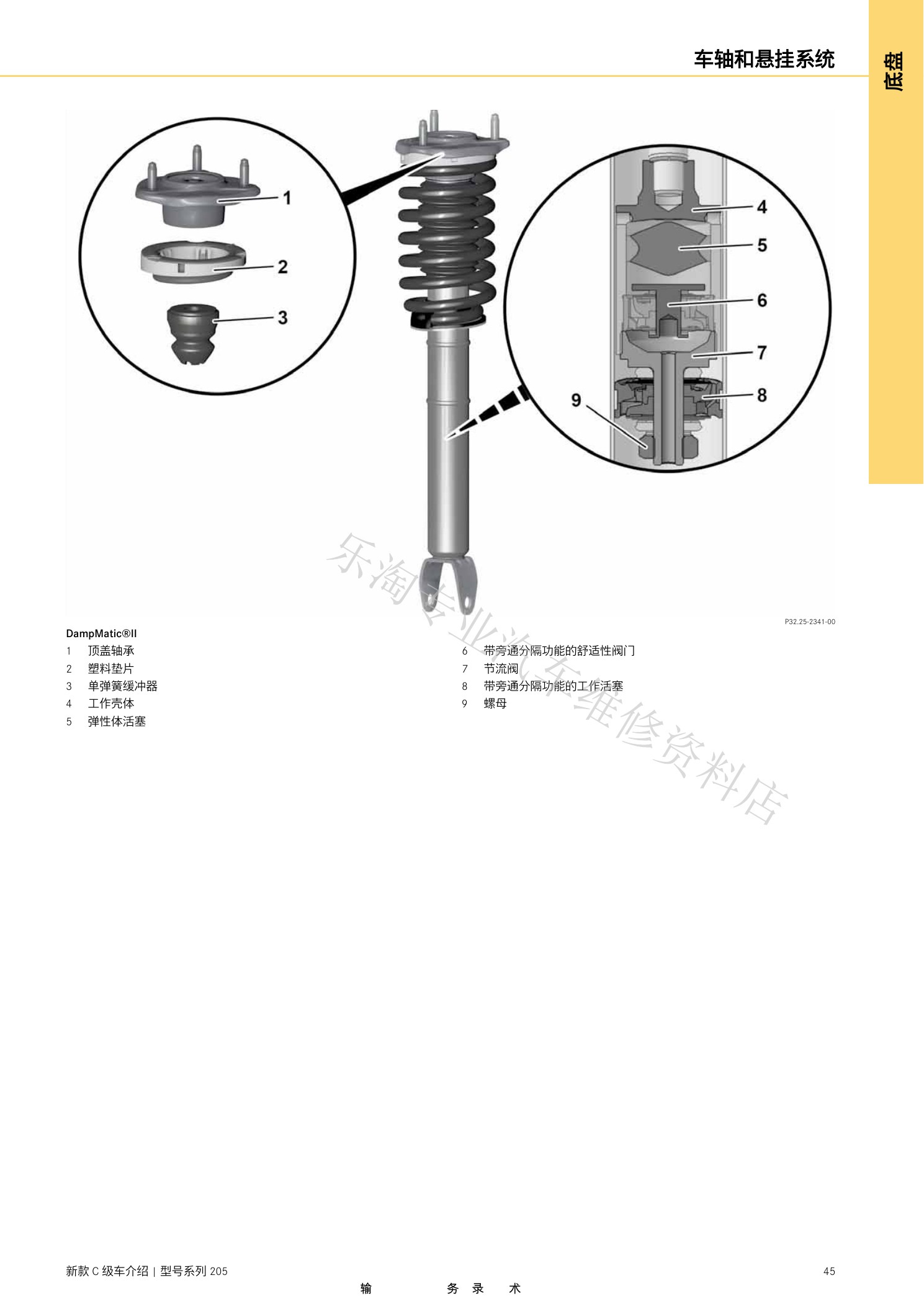

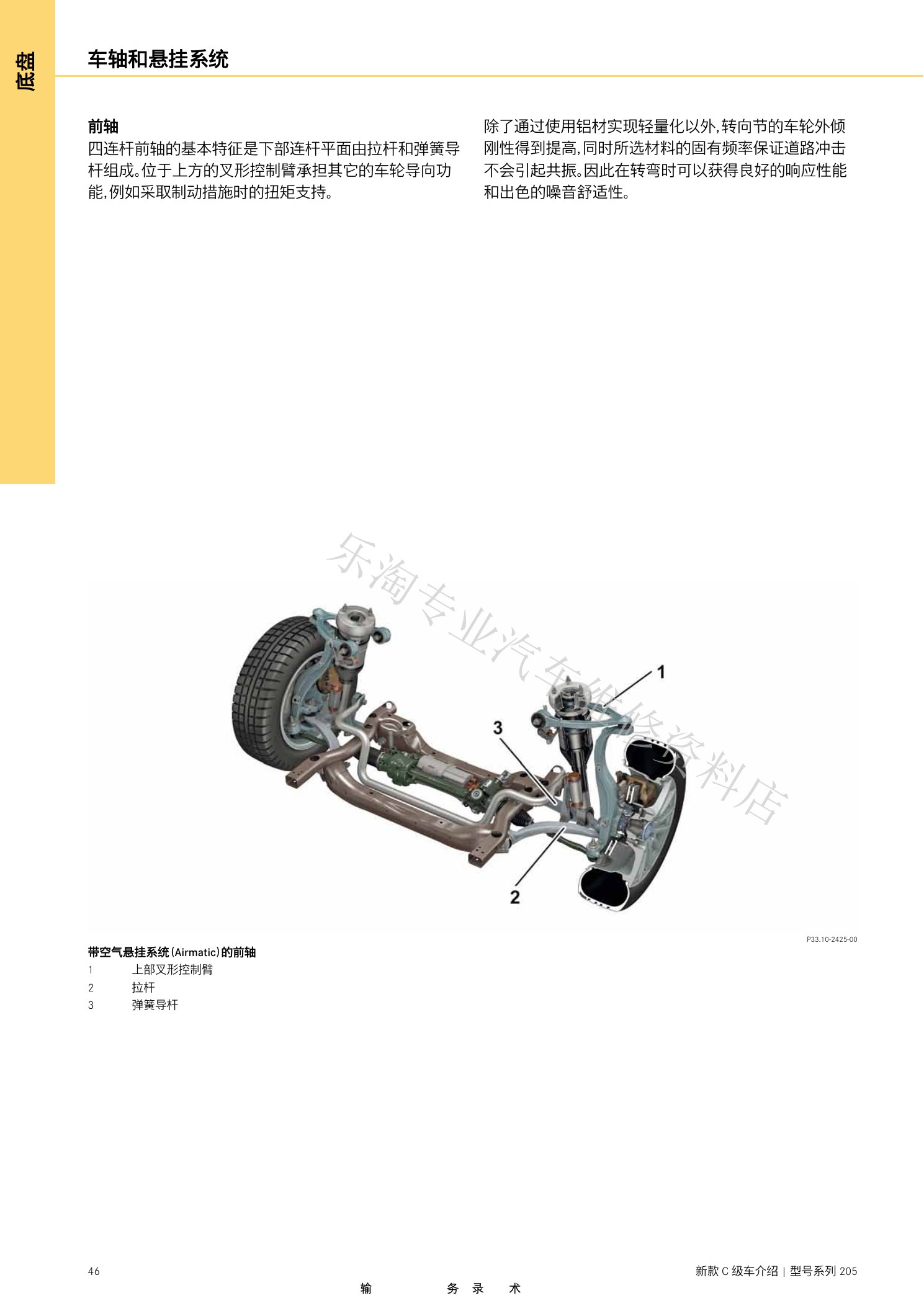

W205新C级维修介绍原第46页。

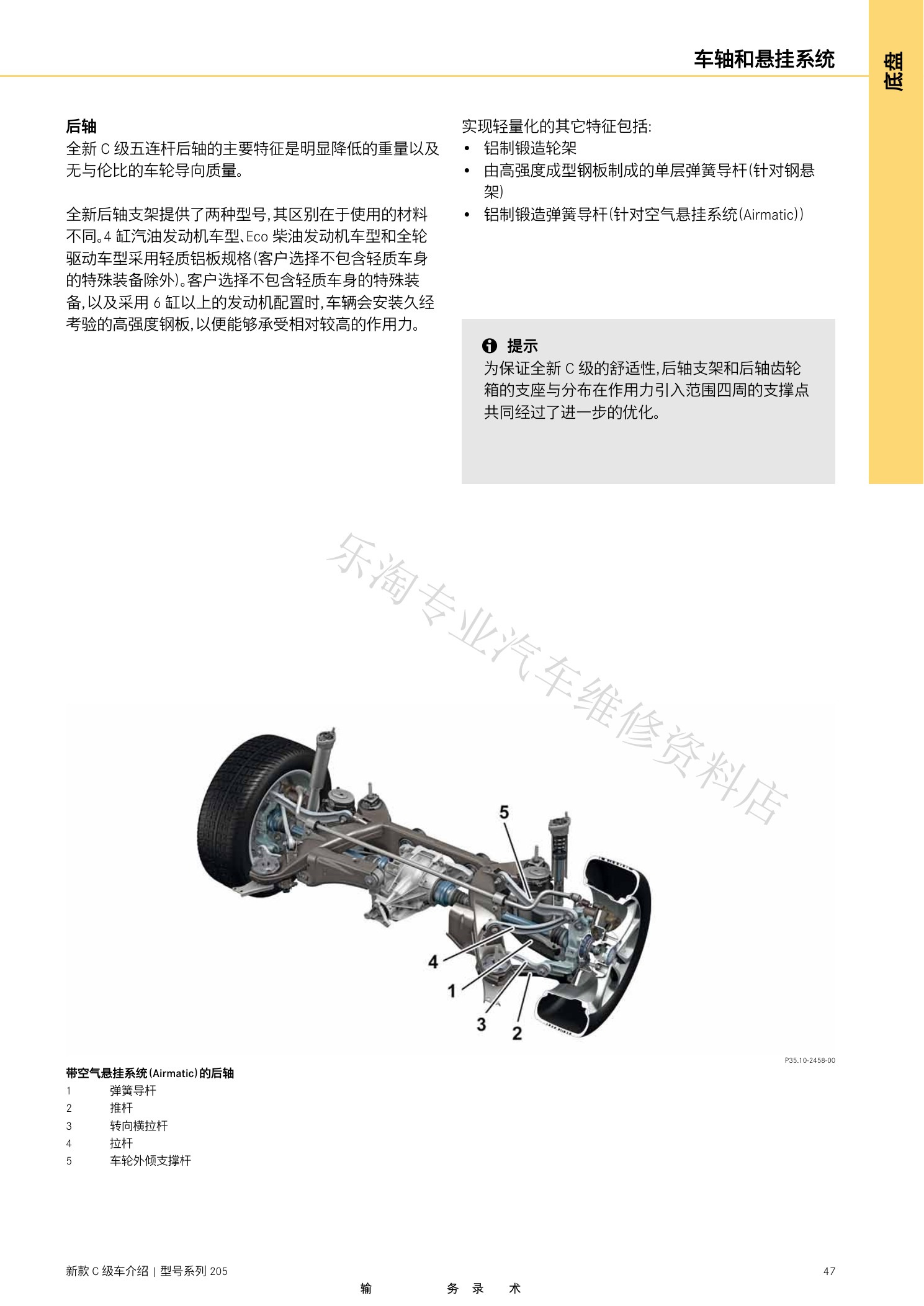

W205新C级维修介绍原第47页。
W205新C级维修介绍原第48页。

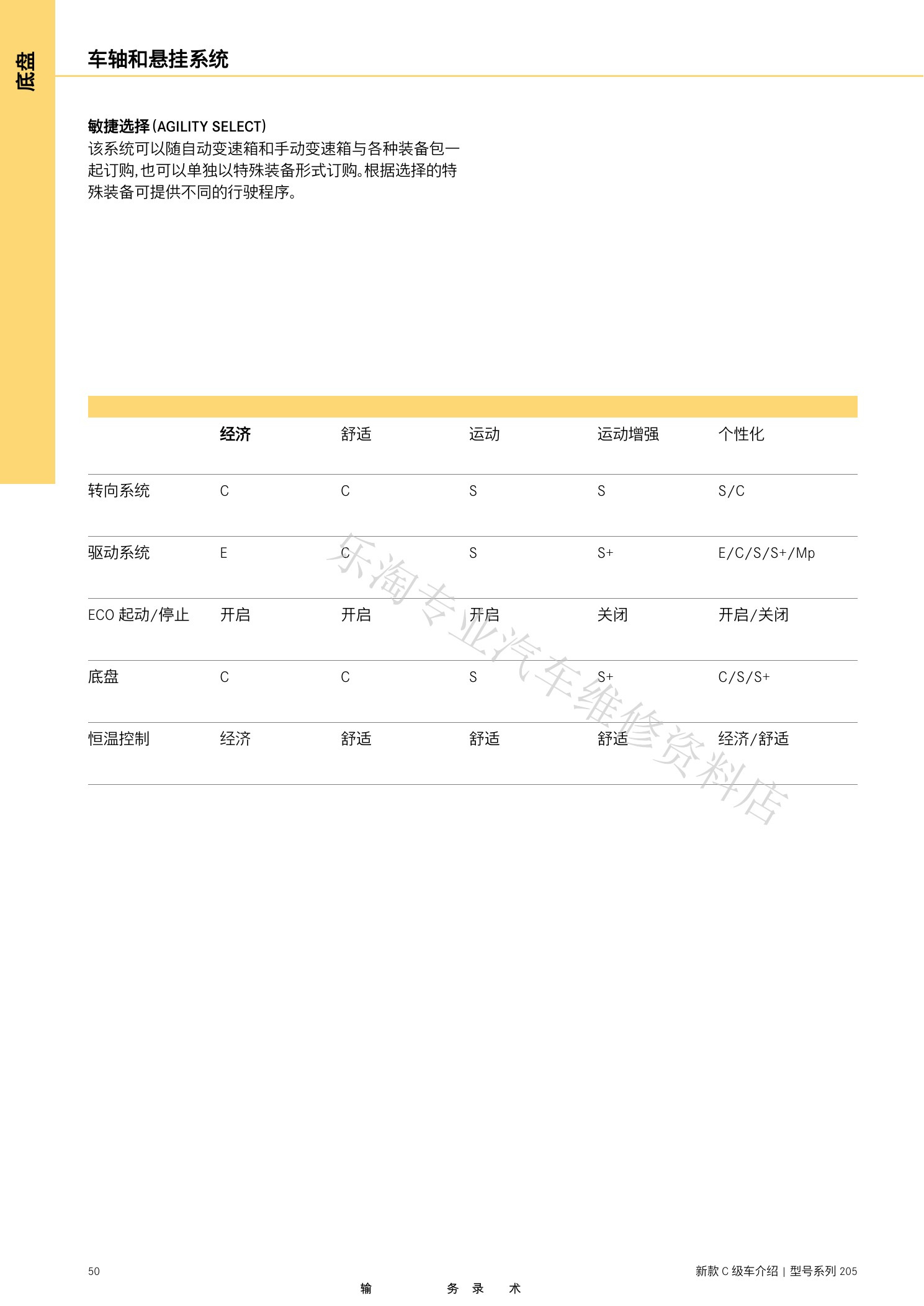

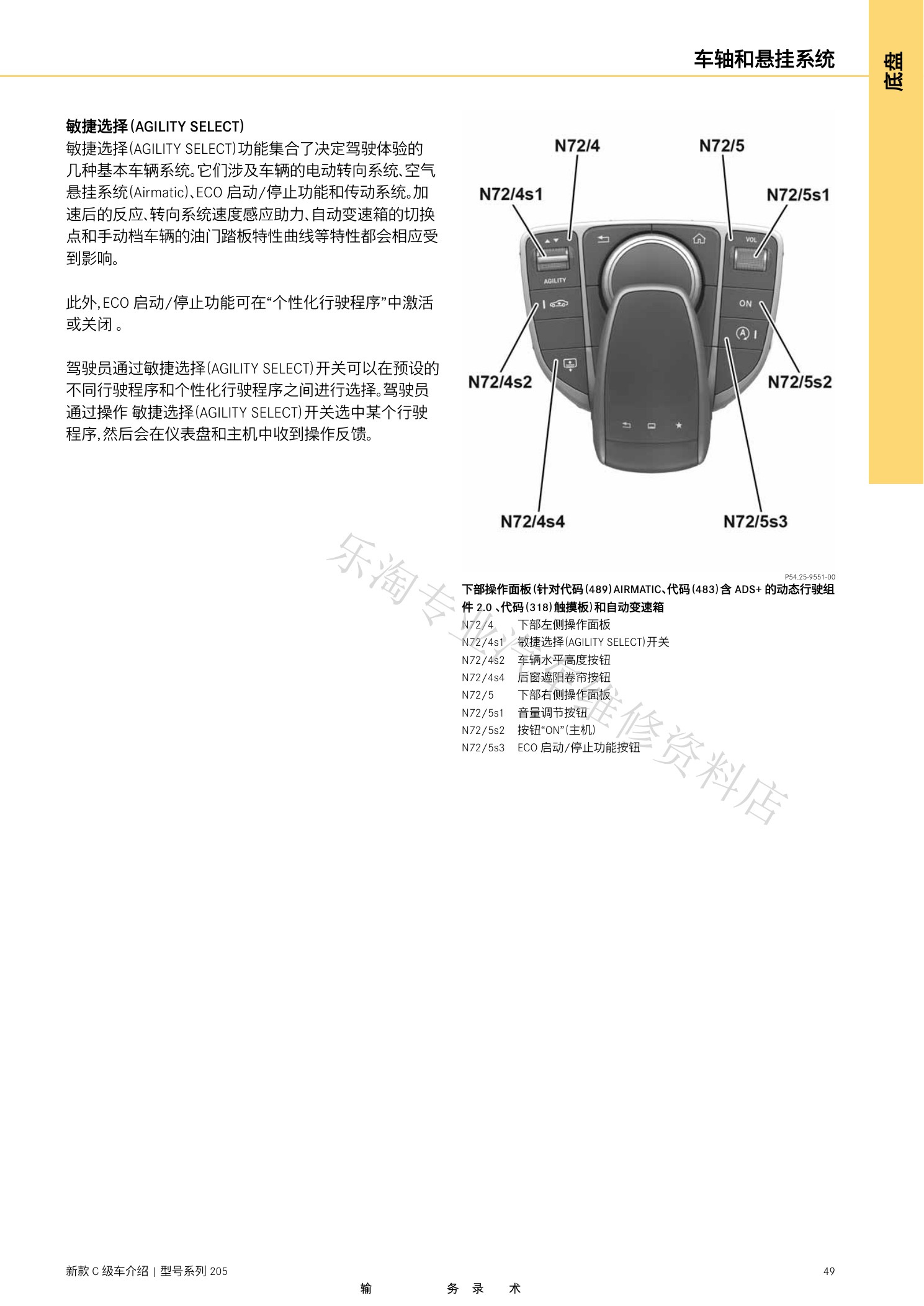

W205新C级维修介绍原第49页。
W205新C级维修介绍原第50页。

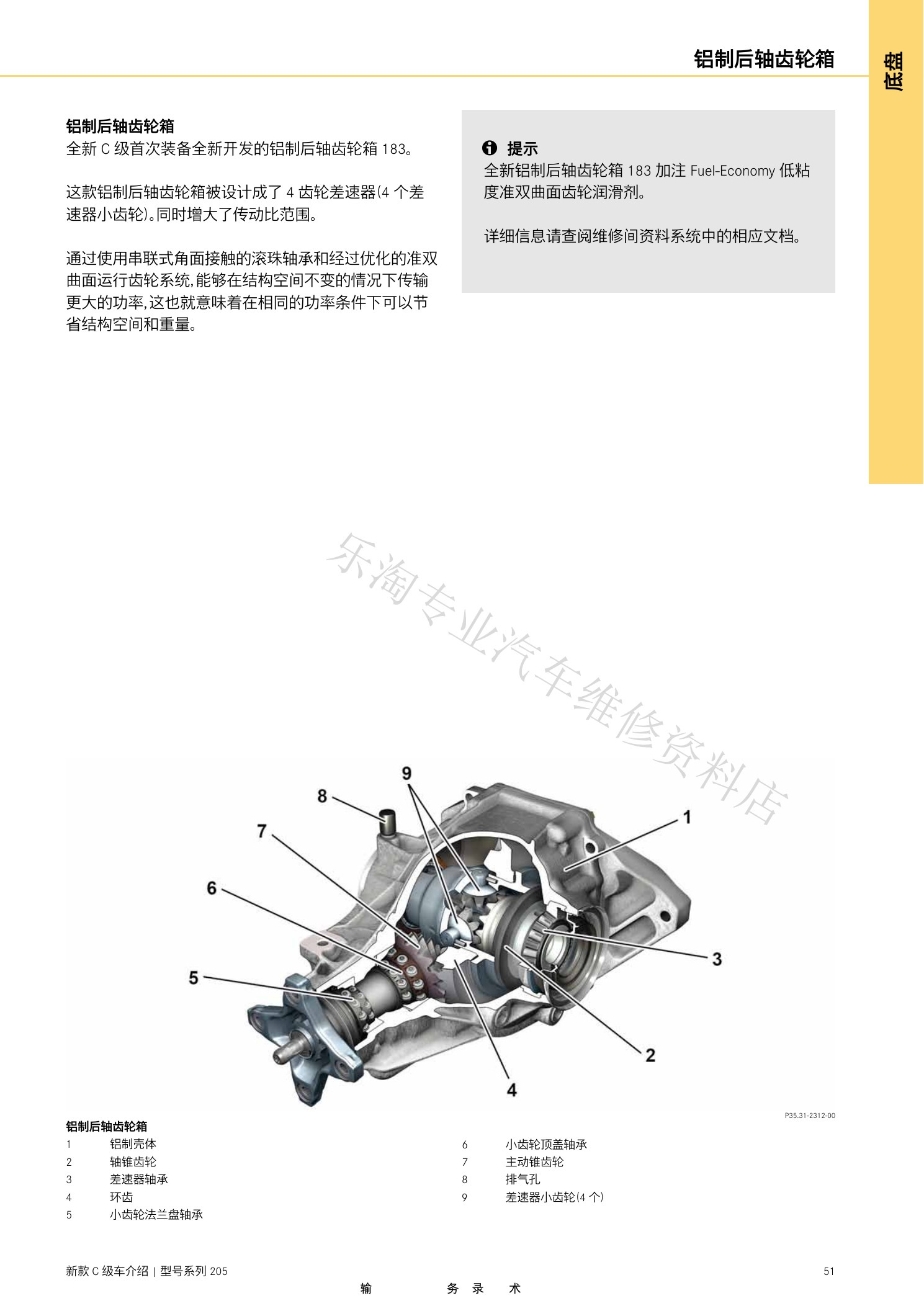

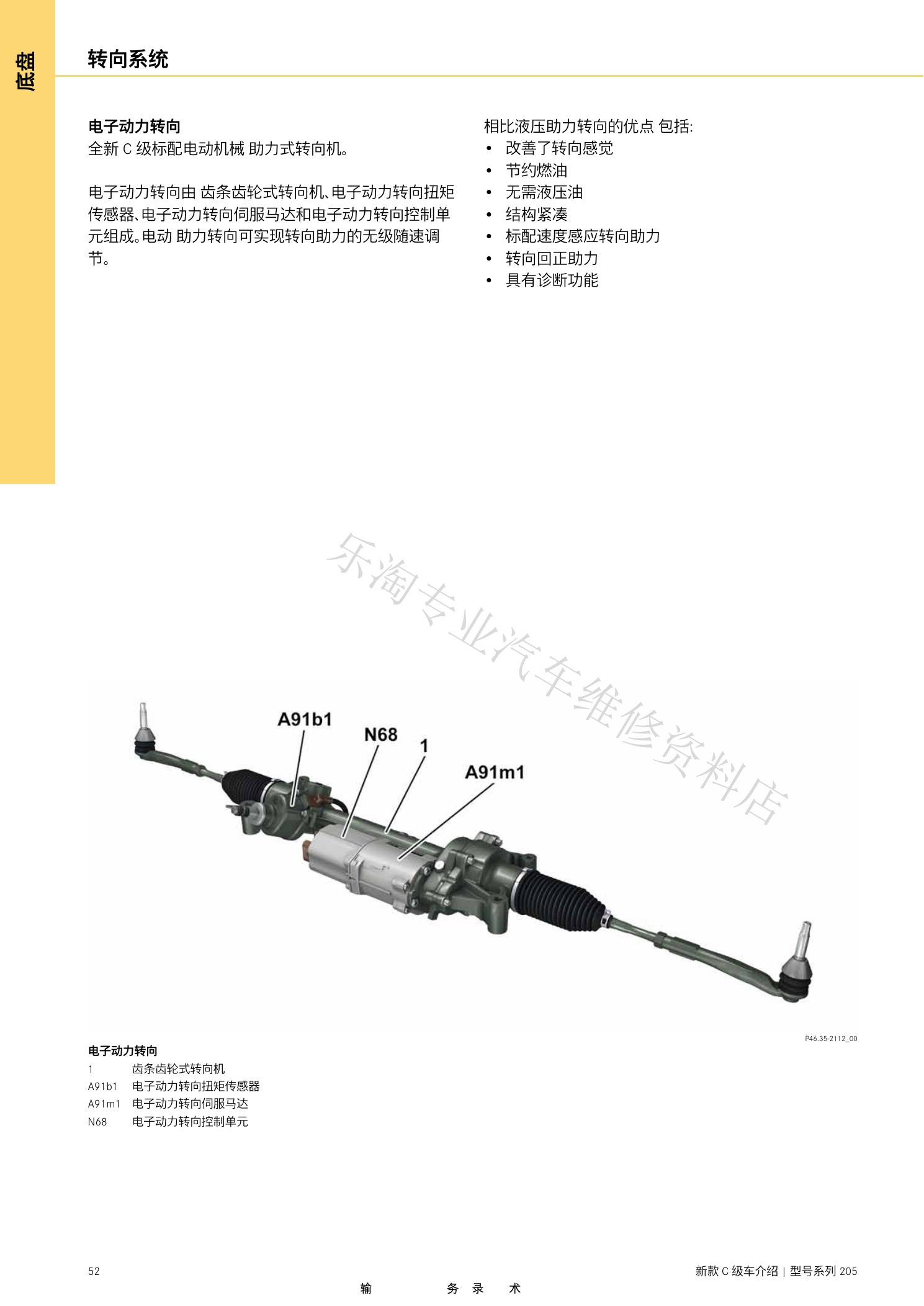

W205新C级维修介绍原第51页。
W205新C级维修介绍原第52页。

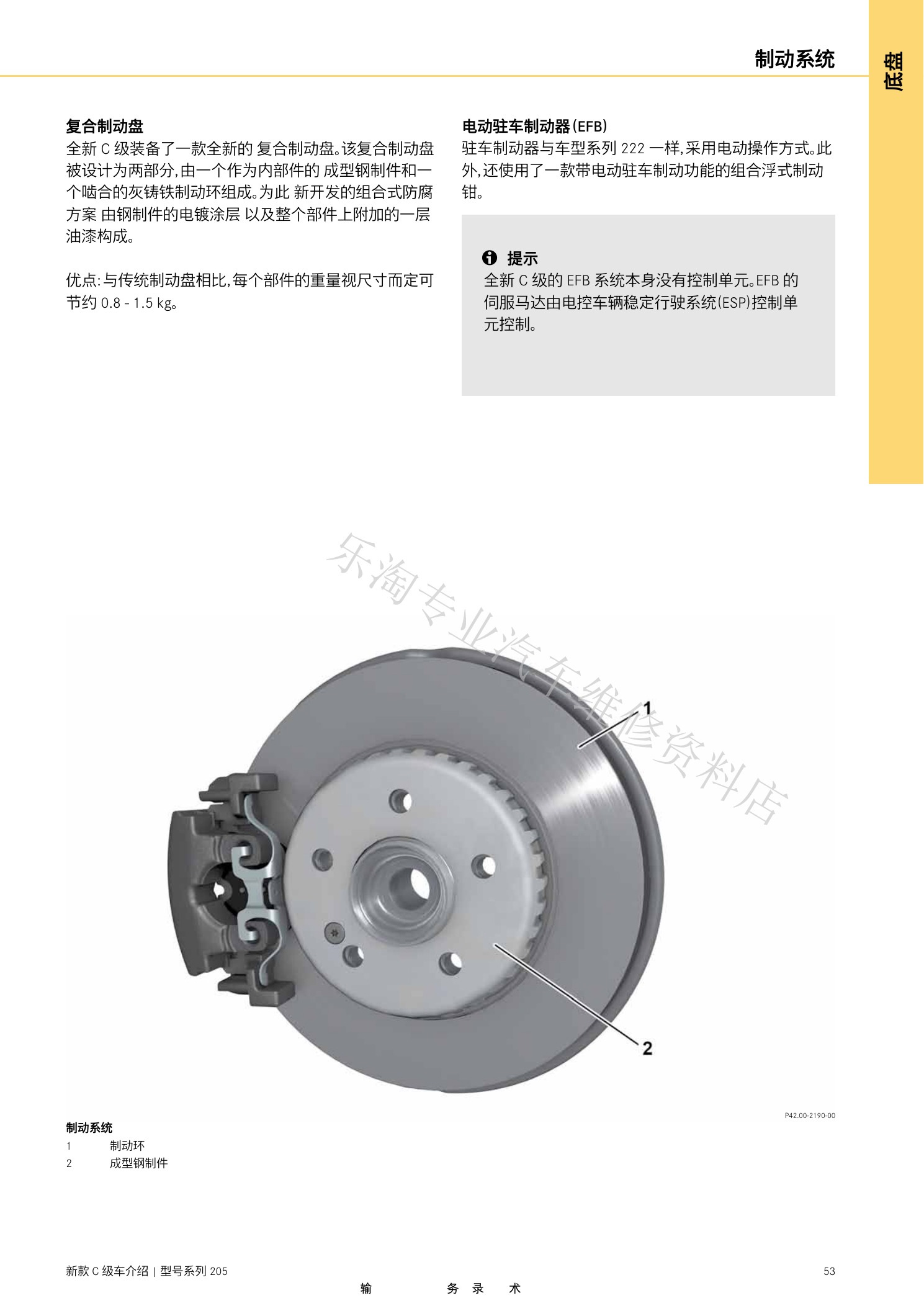

W205新C级维修介绍原第53页。
W205新C级维修介绍原第54页。

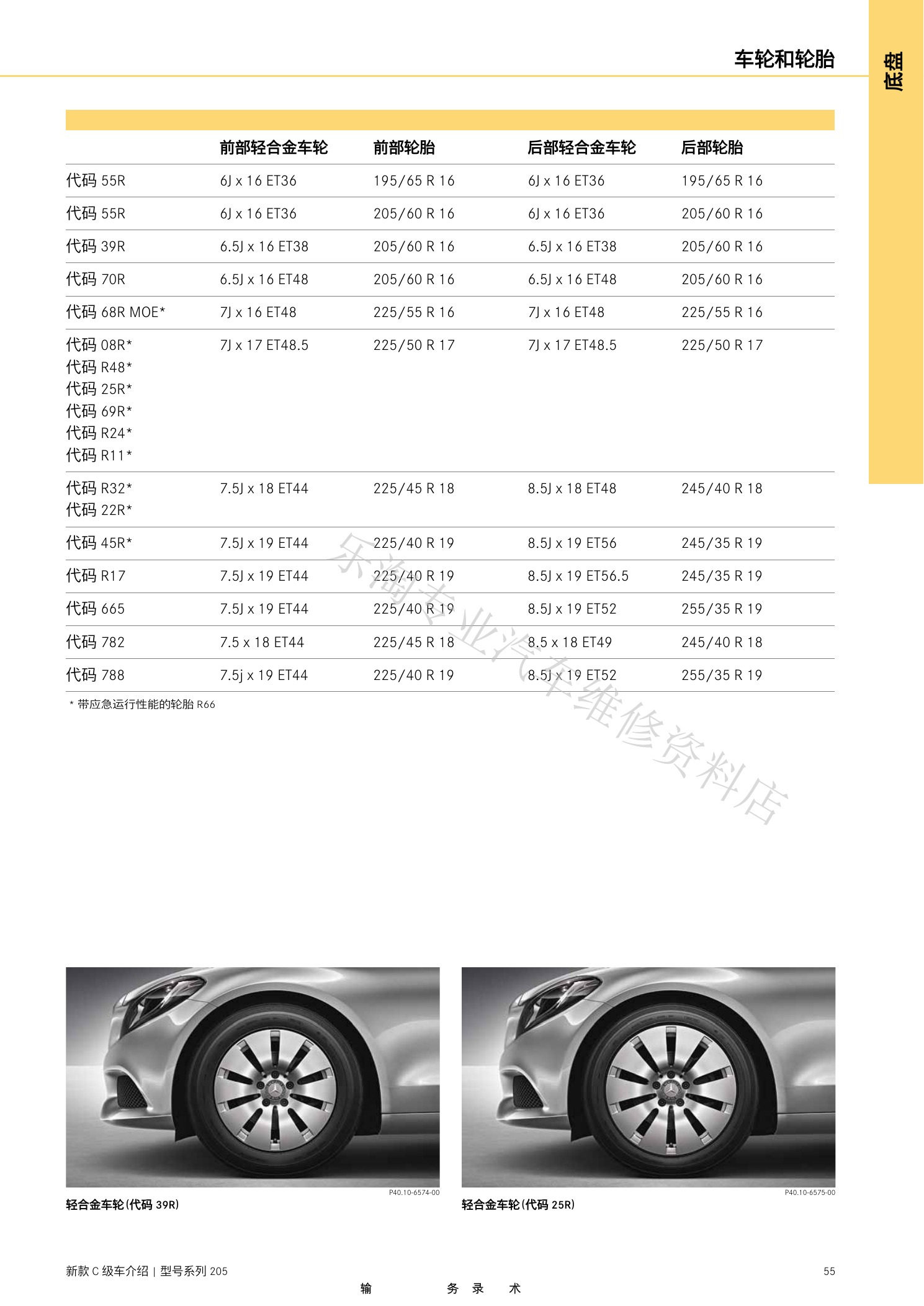

W205新C级维修介绍原第55页。
W205新C级维修介绍原第56页。

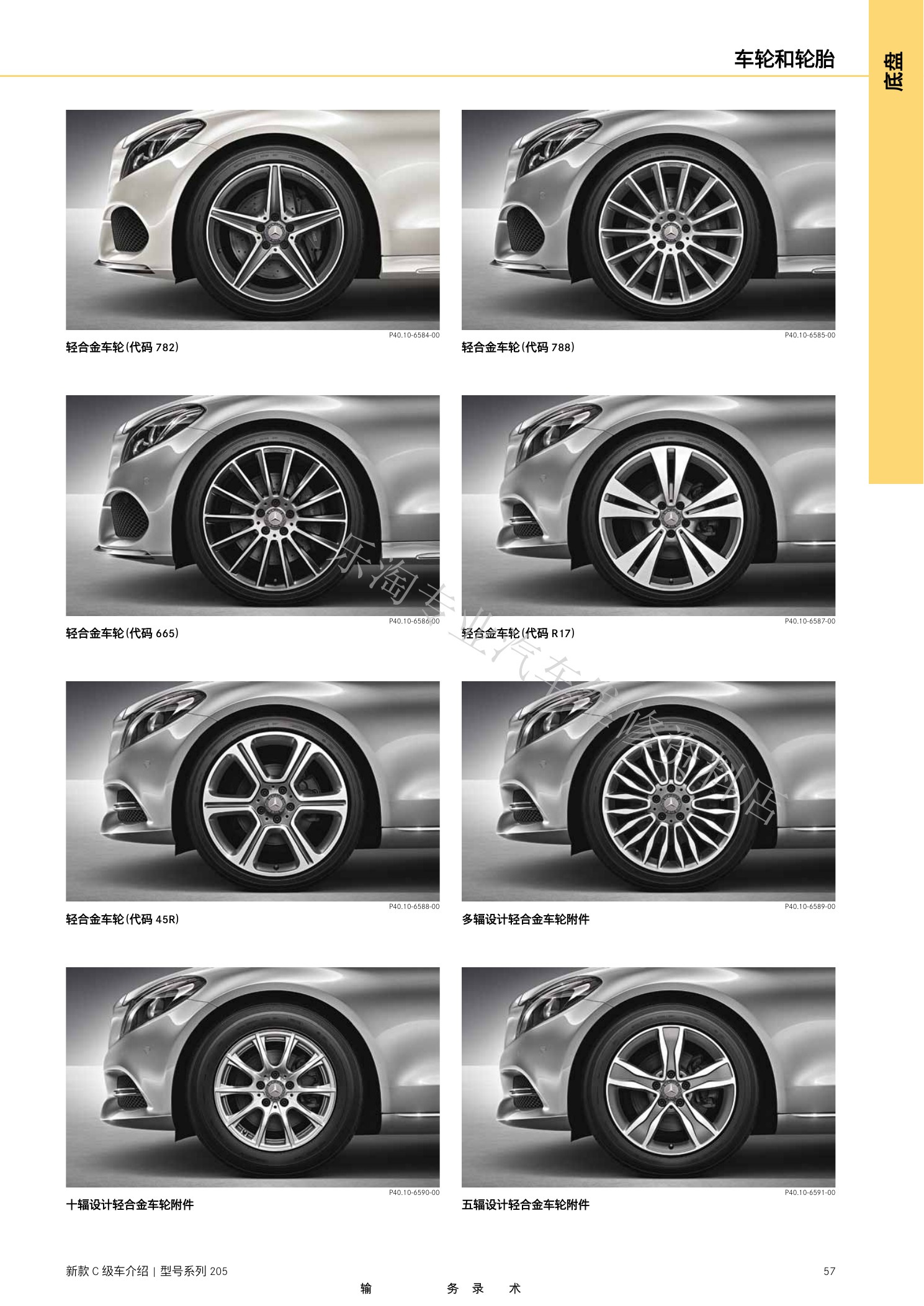

W205新C级维修介绍原第57页。
W205新C级维修介绍原第58页。

五、车载网络、能源与安全

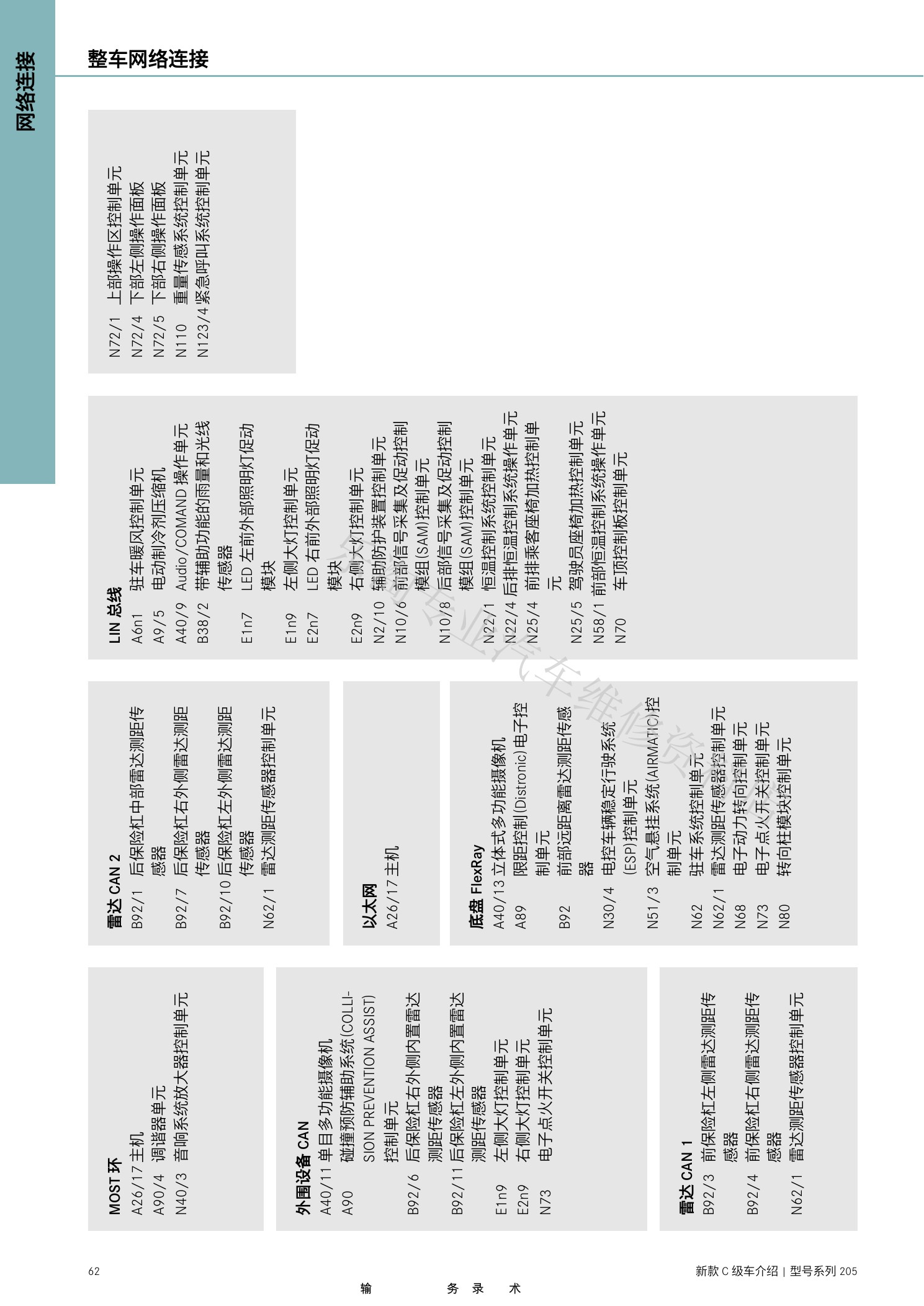

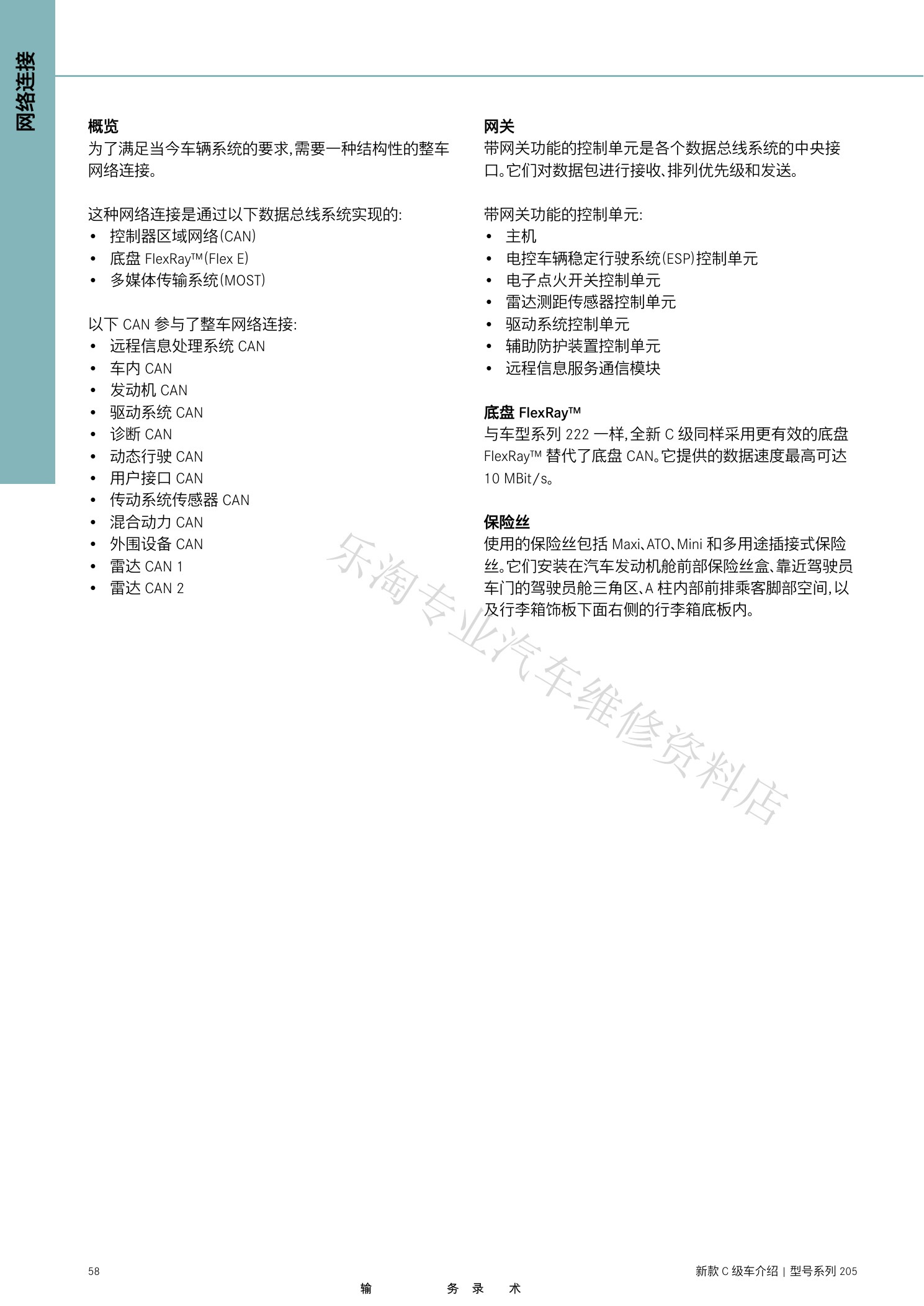

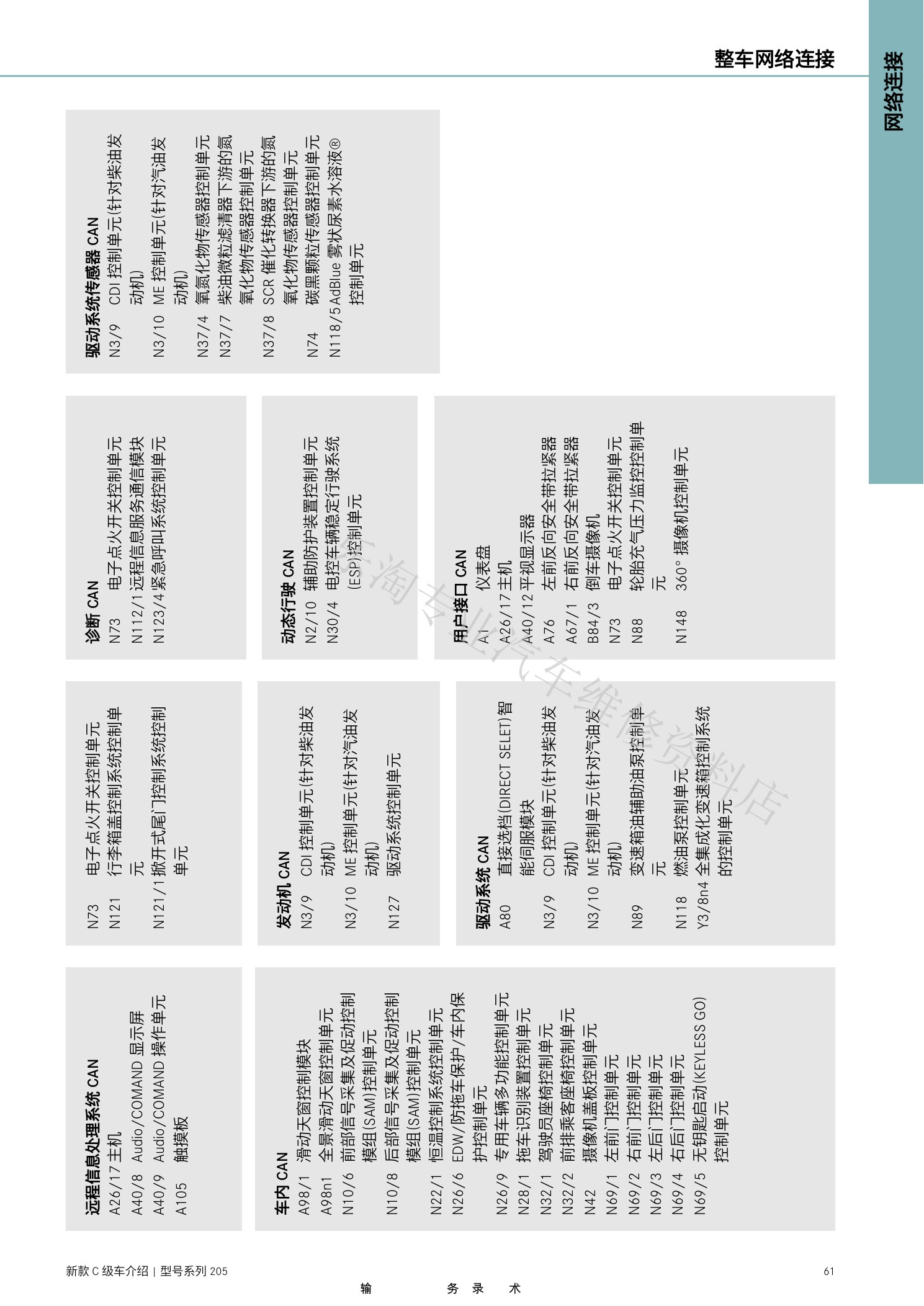

电子系统章节保留能源管理、总体网络和方块图，并继续介绍外部/内部照明、增强版自适应远光灯和主动被动安全。

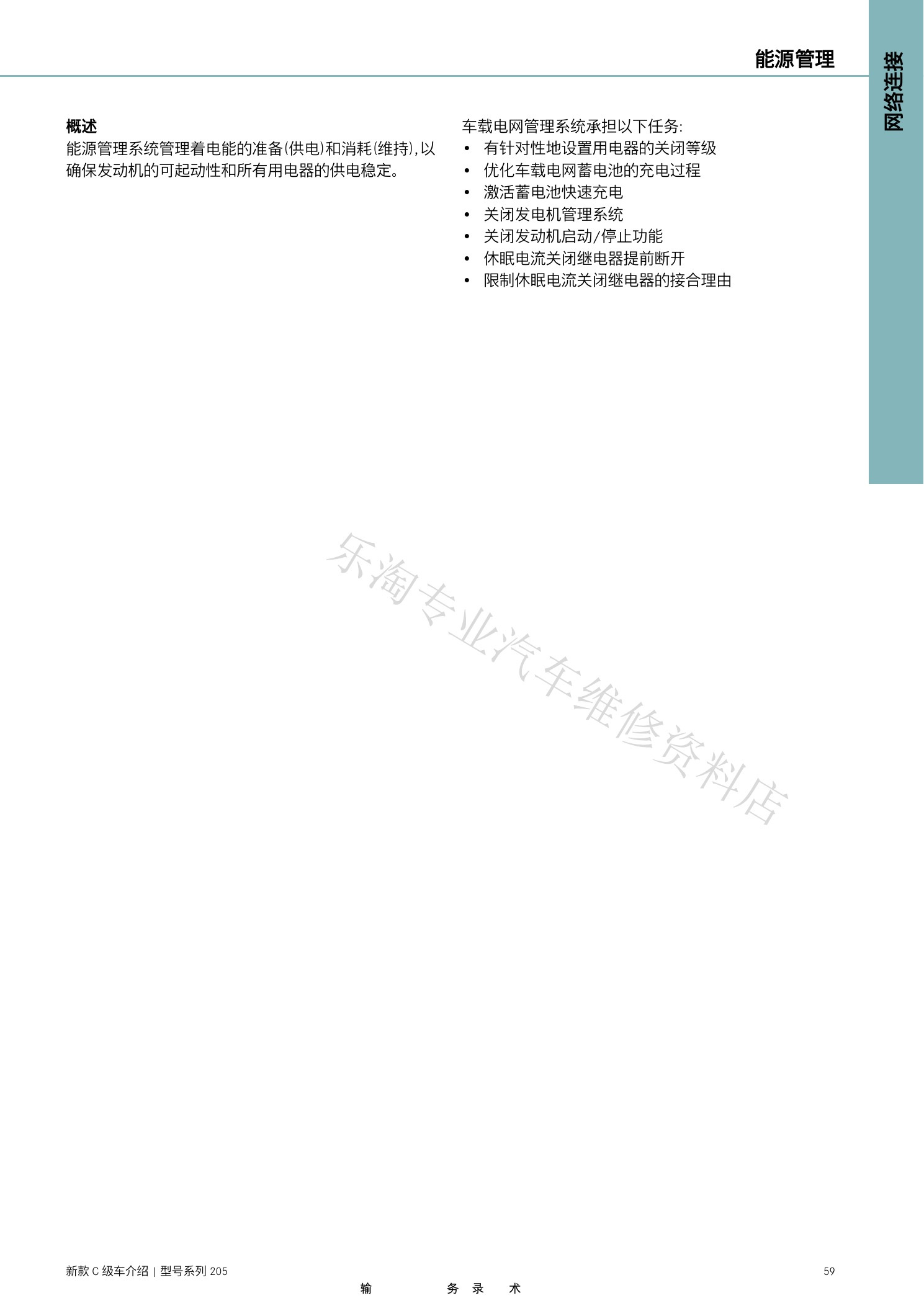

W205新C级维修介绍原第59页。

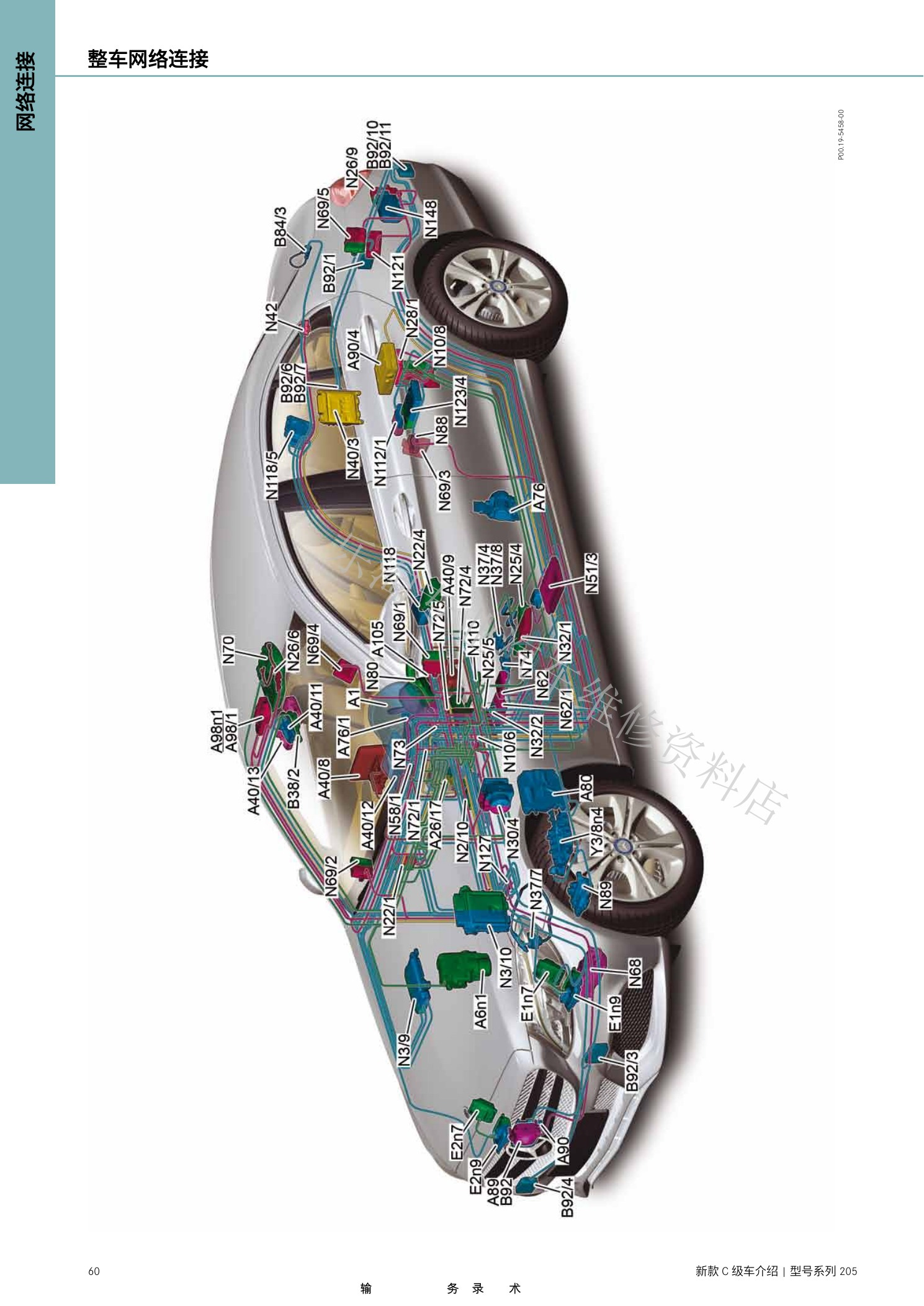

W205新C级维修介绍原第60页。
W205新C级维修介绍原第61页。
W205新C级维修介绍原第62页。

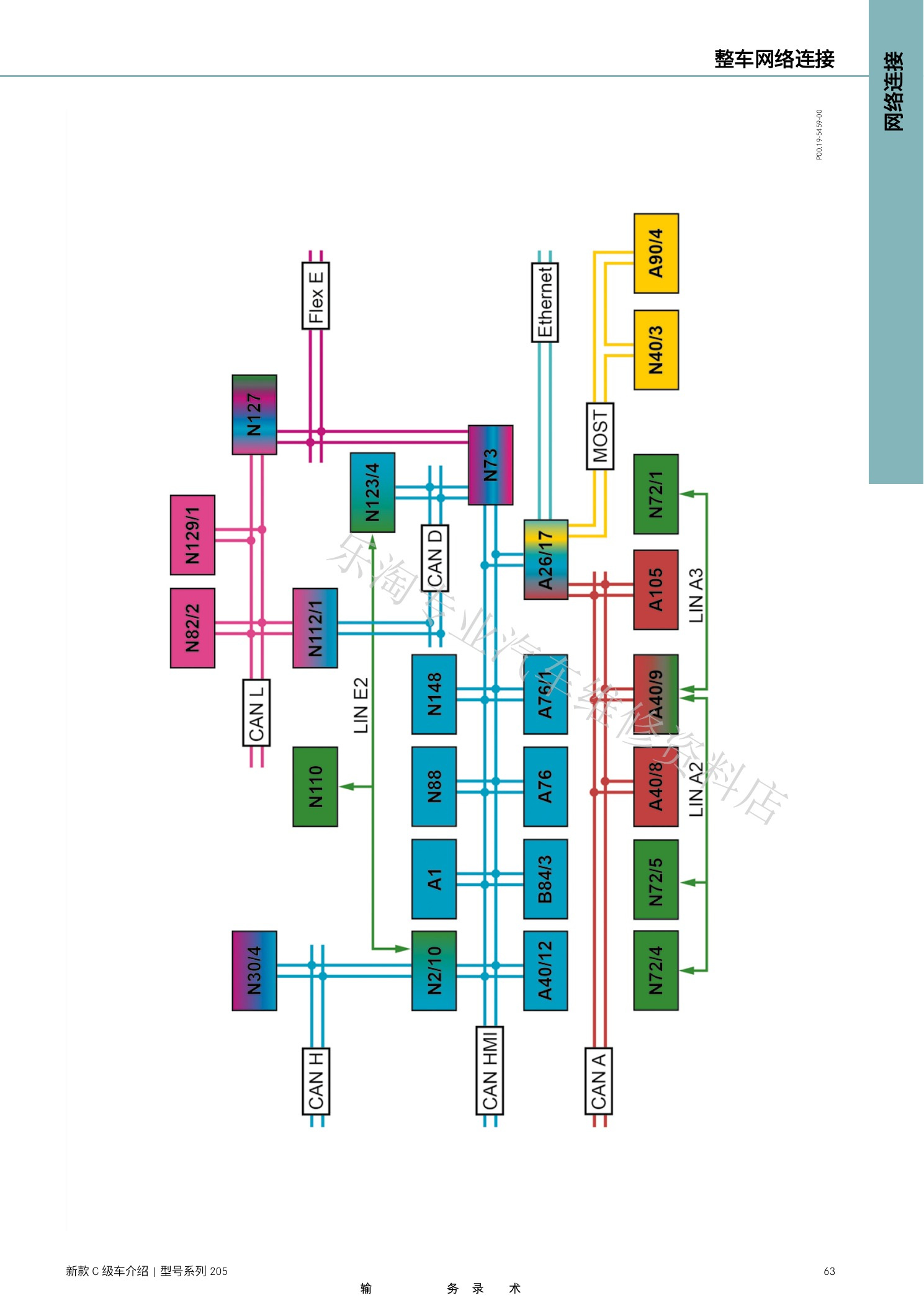

W205新C级维修介绍原第63页。

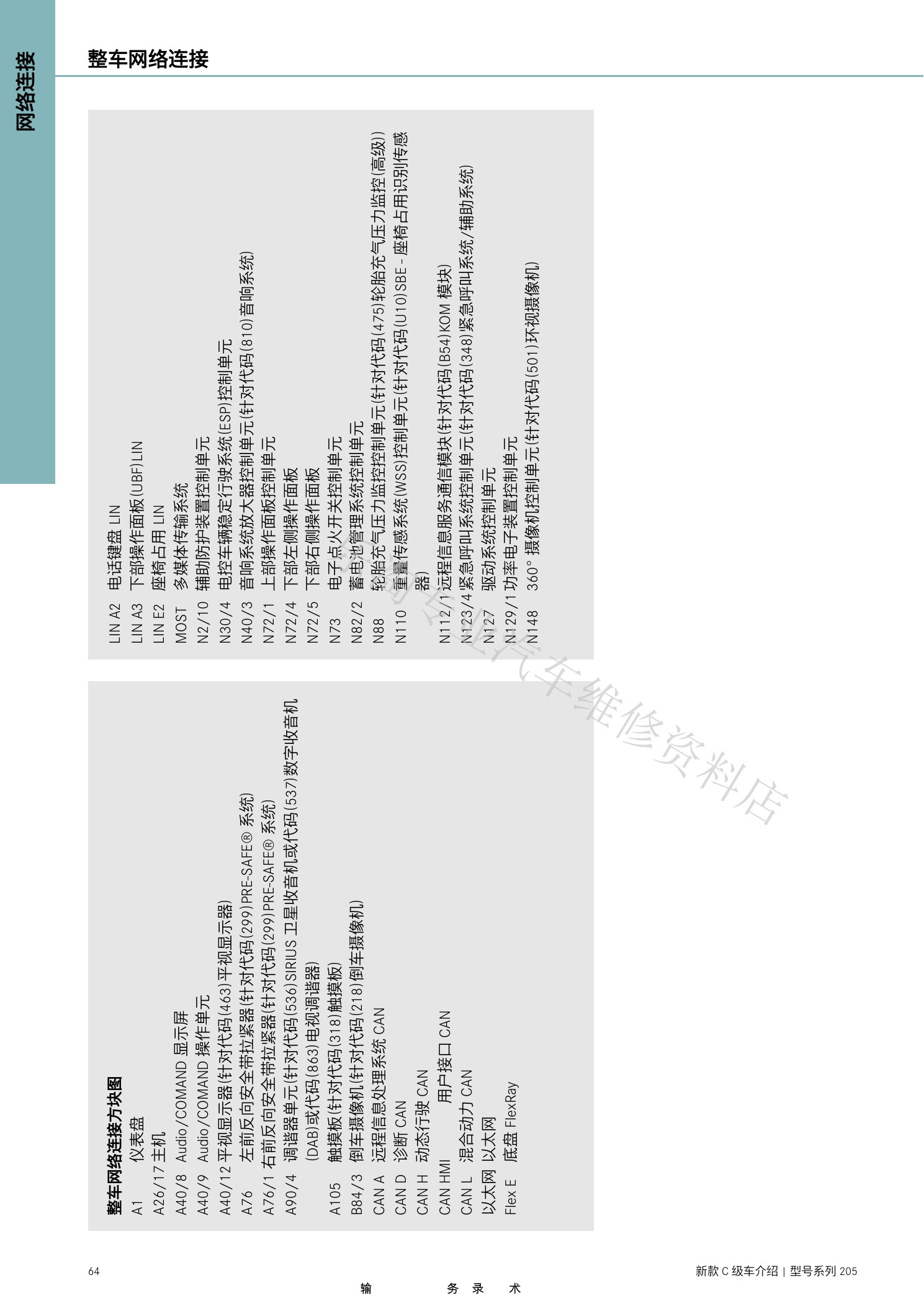

W205新C级维修介绍原第64页。

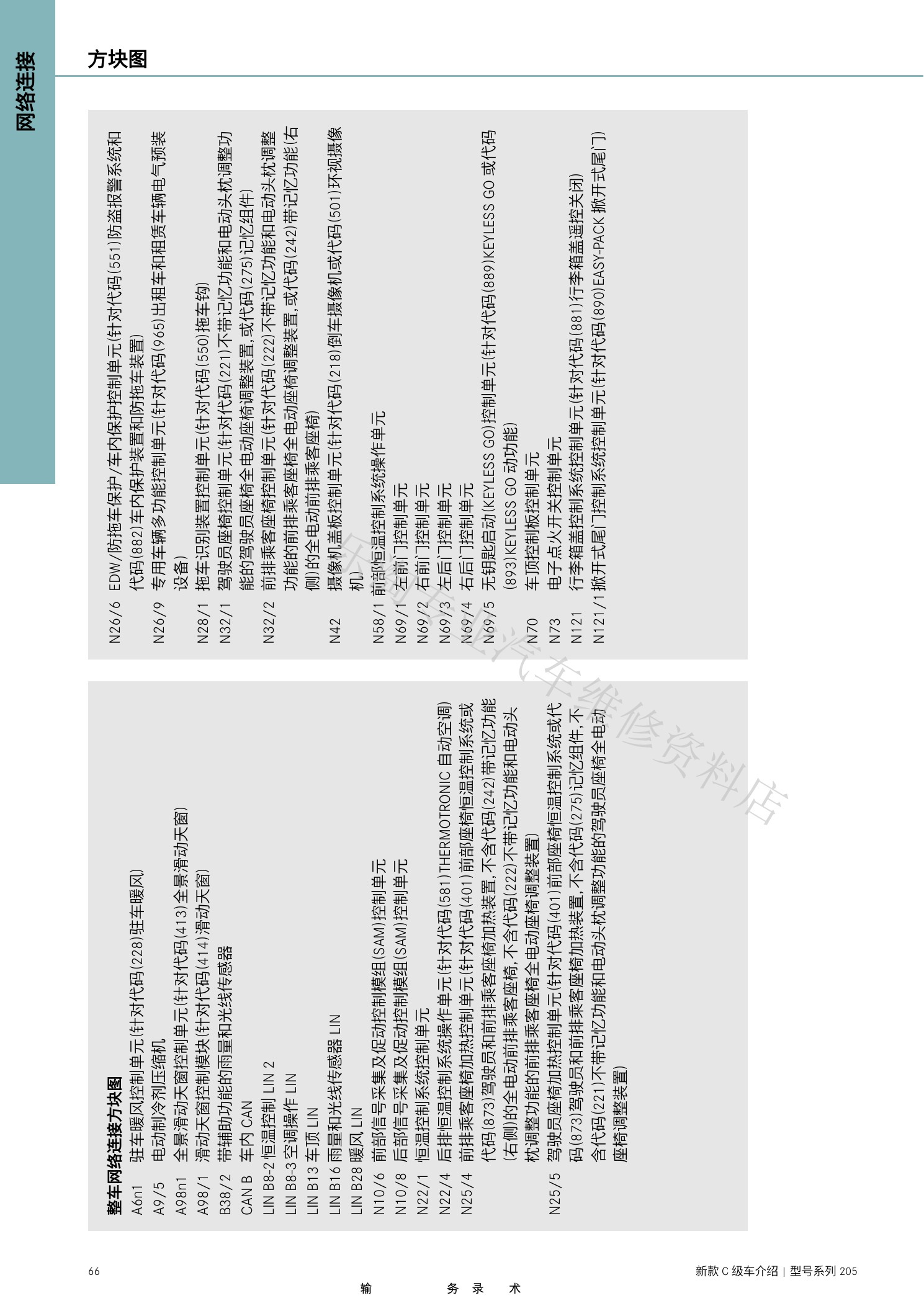

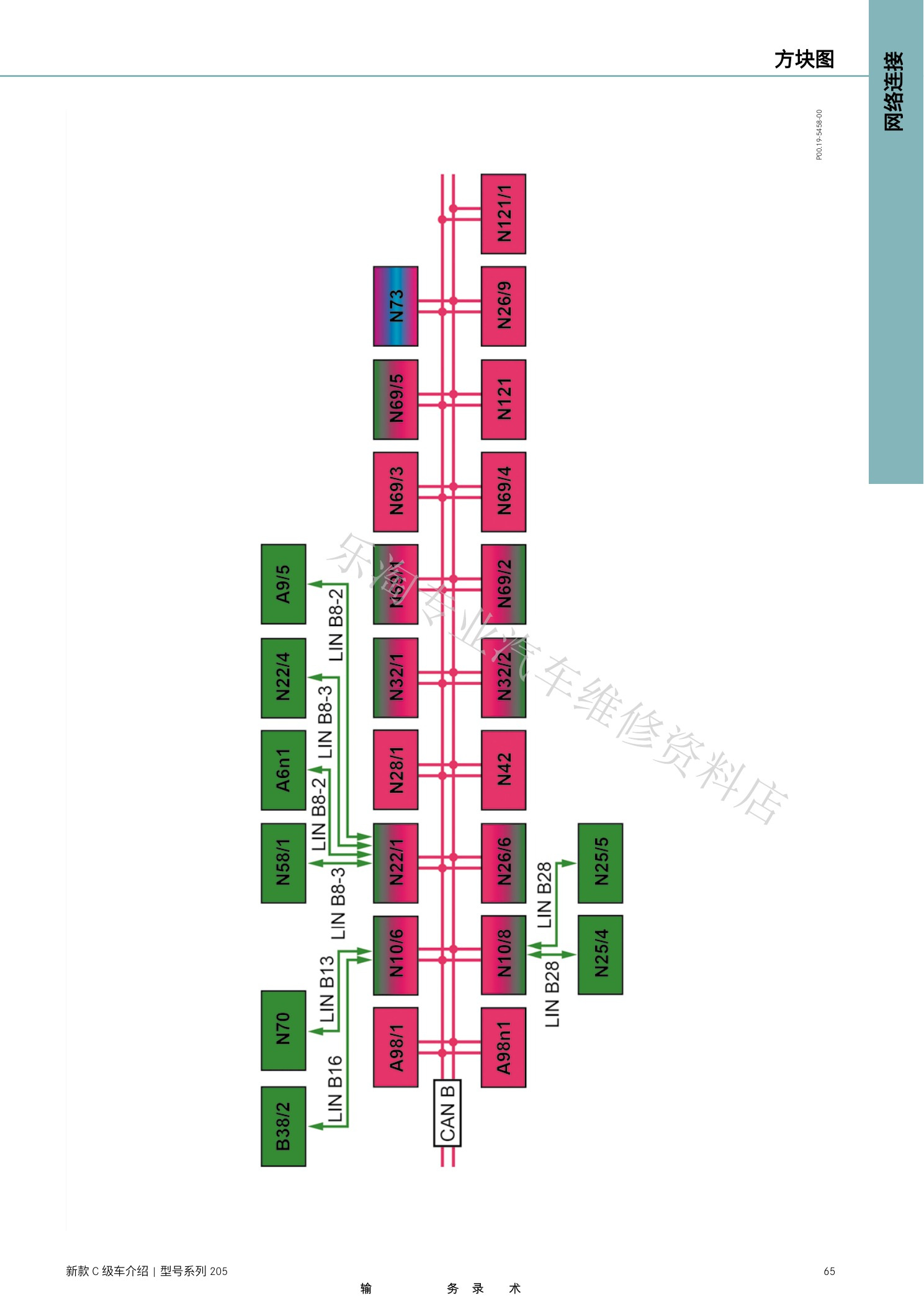

W205新C级维修介绍原第65页。
W205新C级维修介绍原第66页。

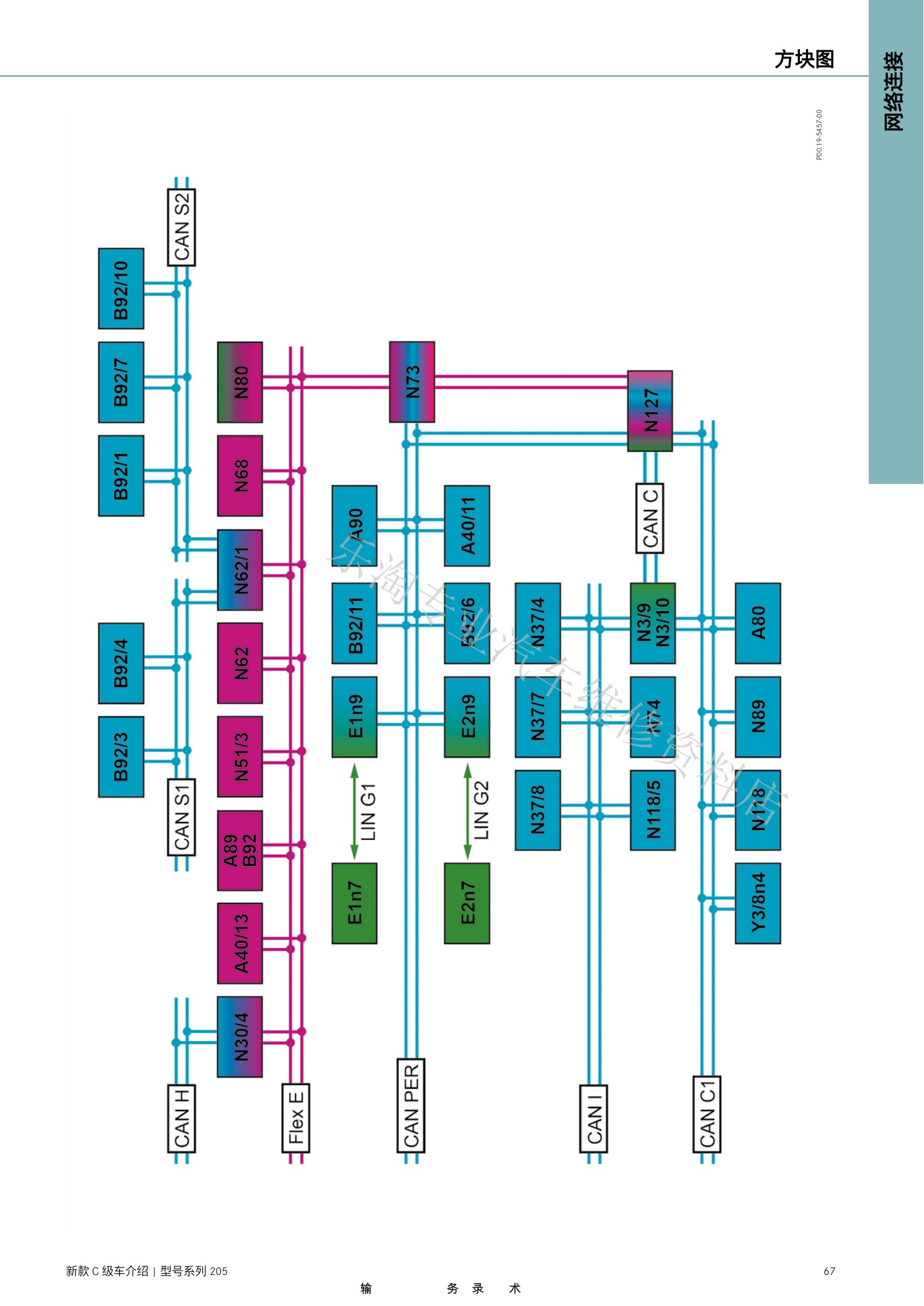

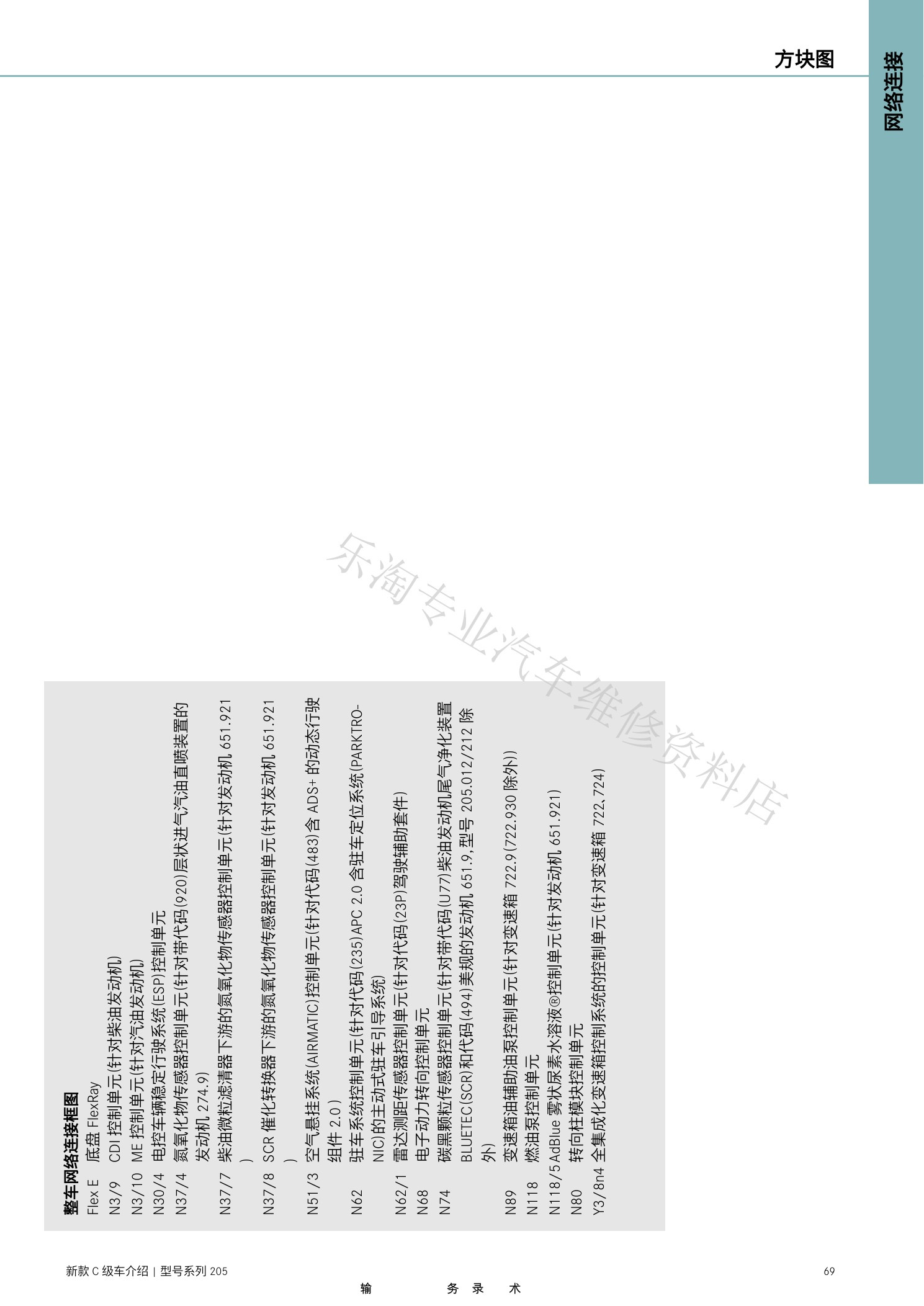

W205新C级维修介绍原第67页。

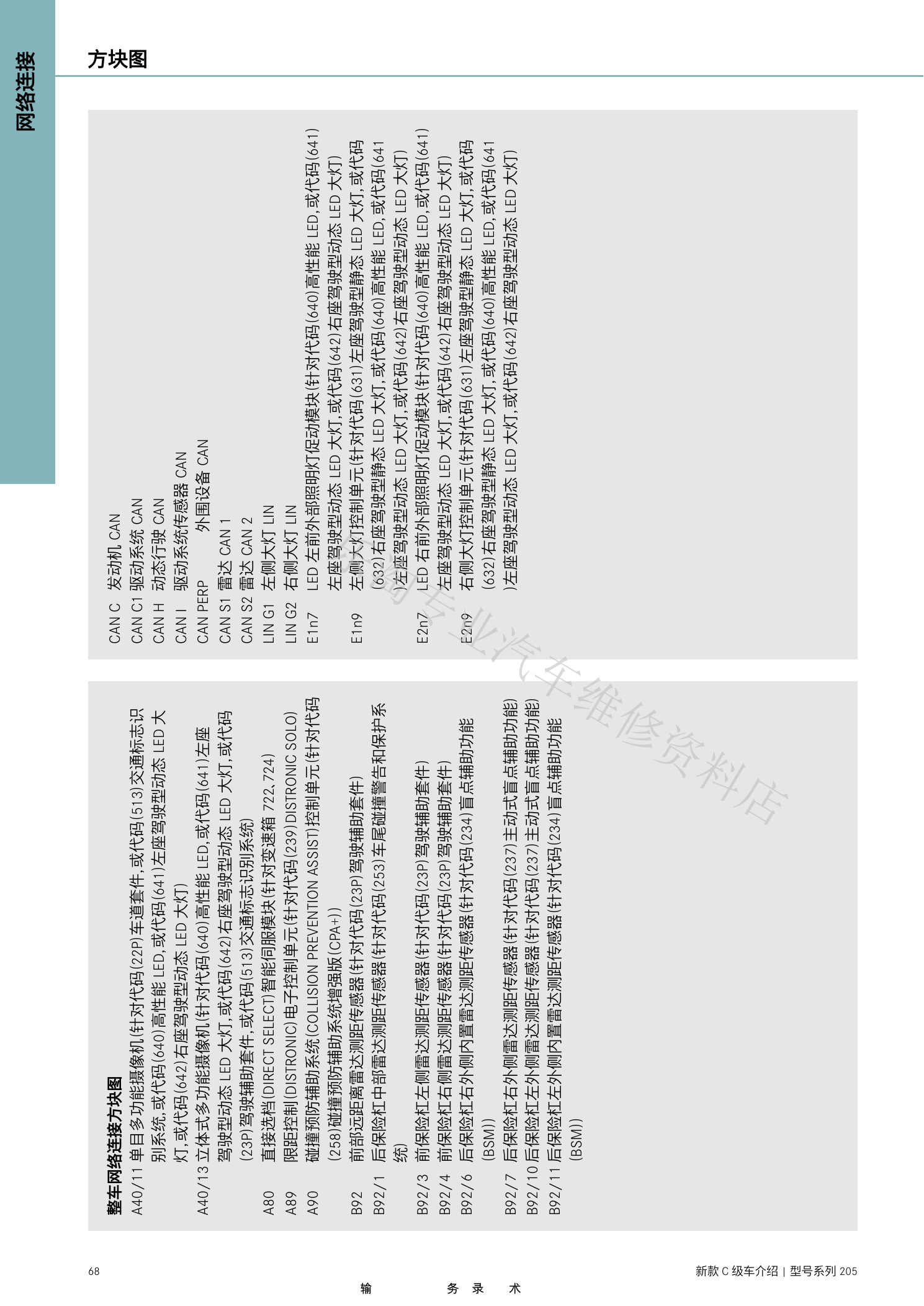

W205新C级维修介绍原第68页。
W205新C级维修介绍原第69页。

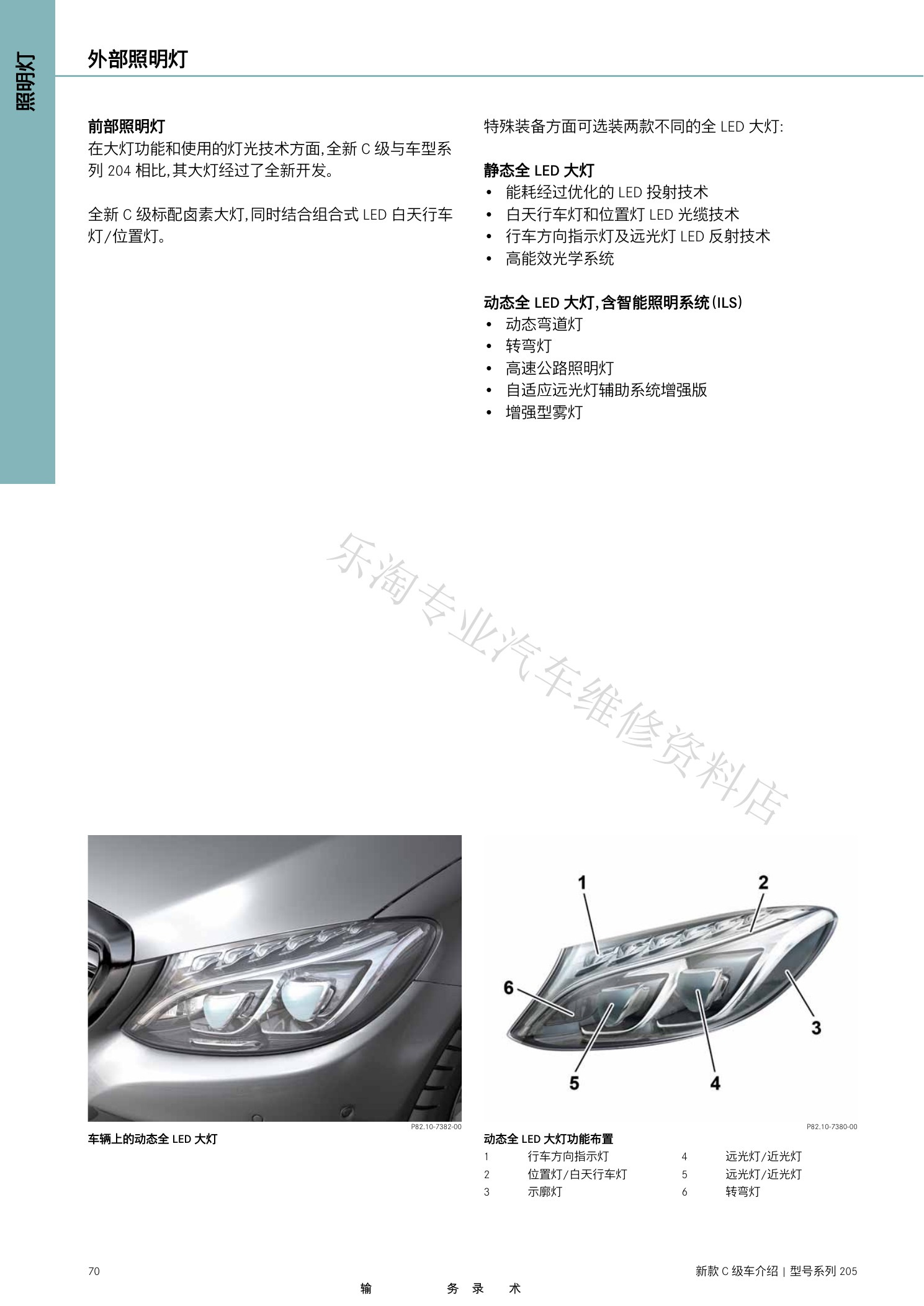

W205新C级维修介绍原第70页。

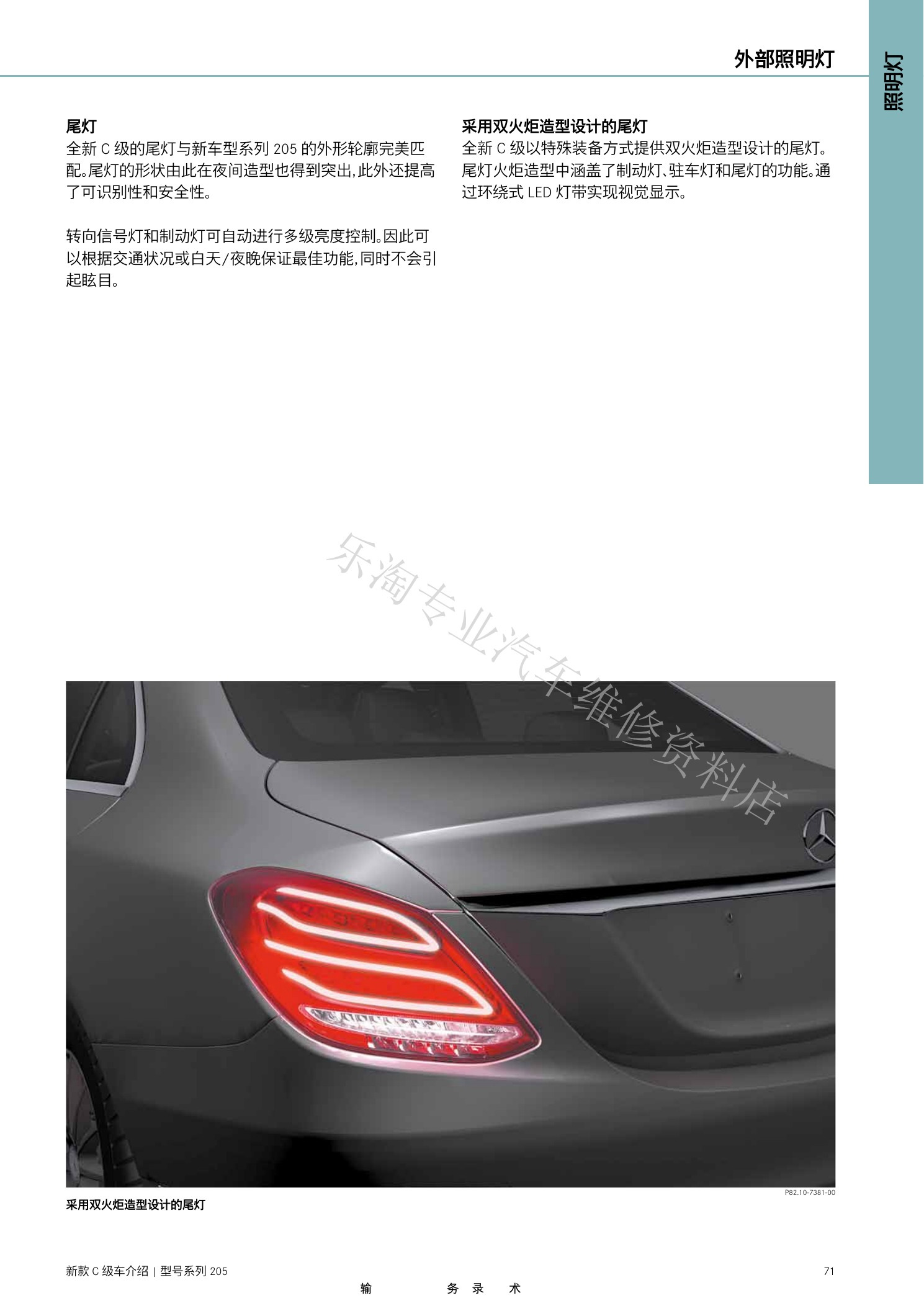

W205新C级维修介绍原第71页。

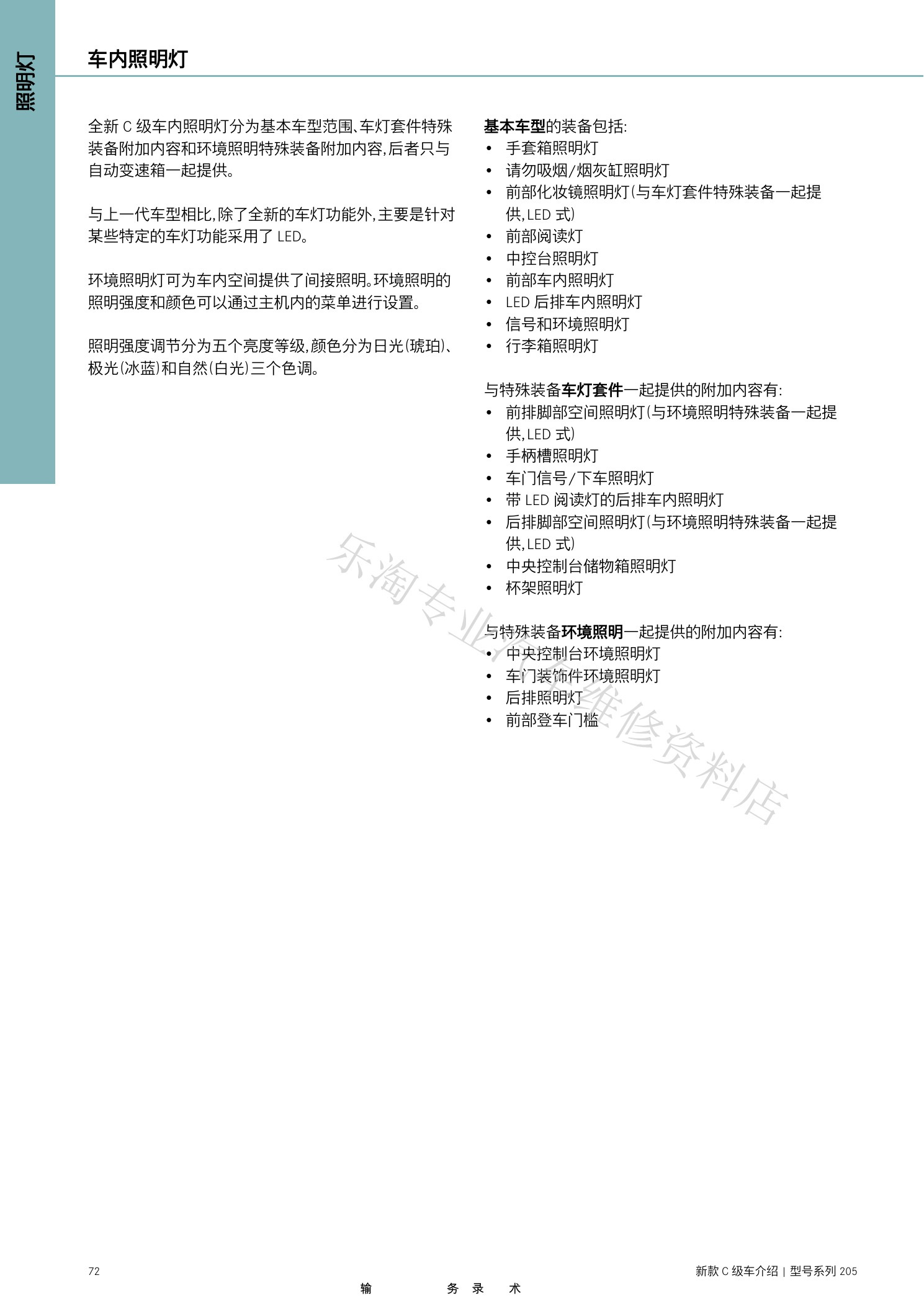

W205新C级维修介绍原第72页。

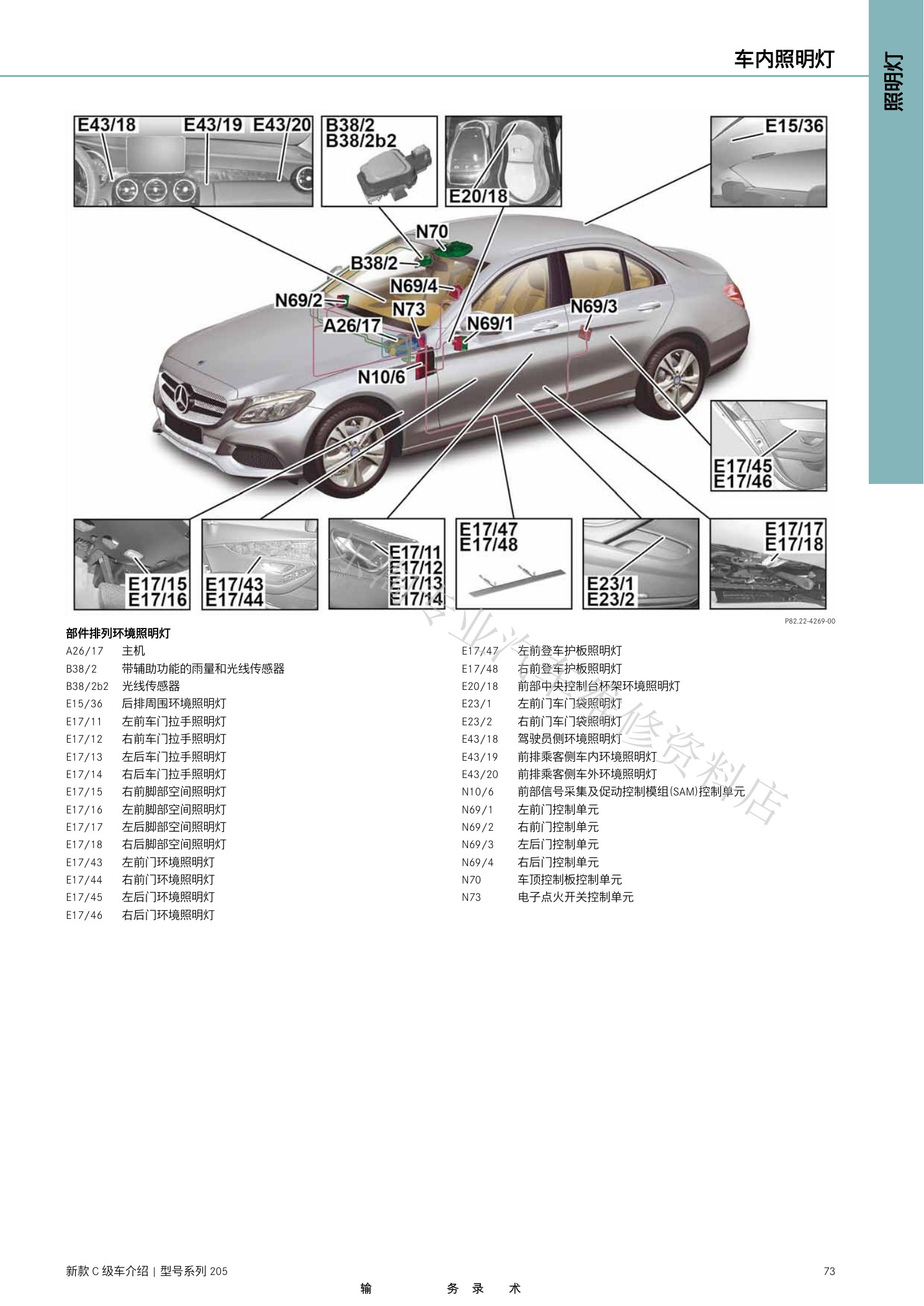

W205新C级维修介绍原第73页。

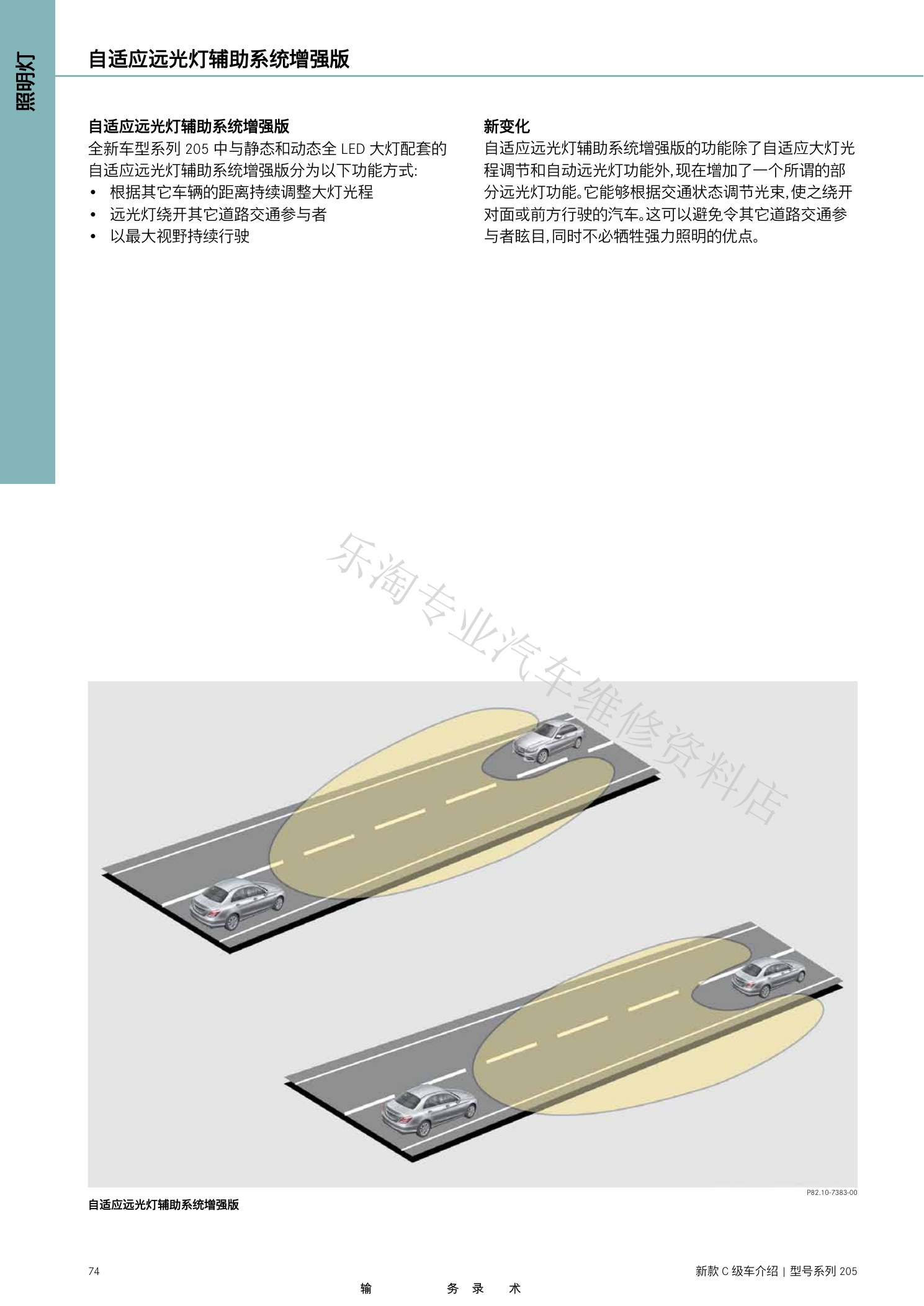

W205新C级维修介绍原第74页。

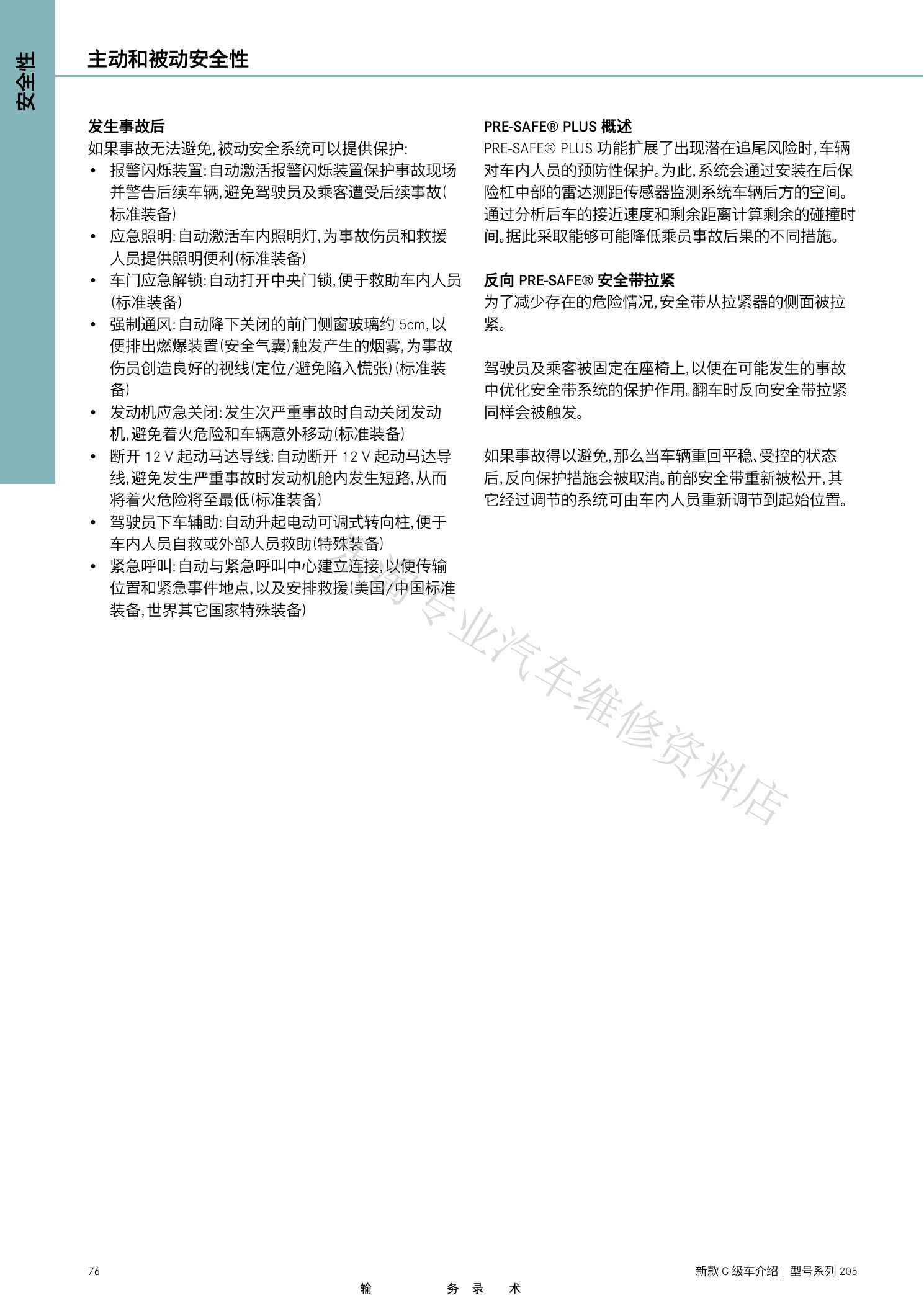

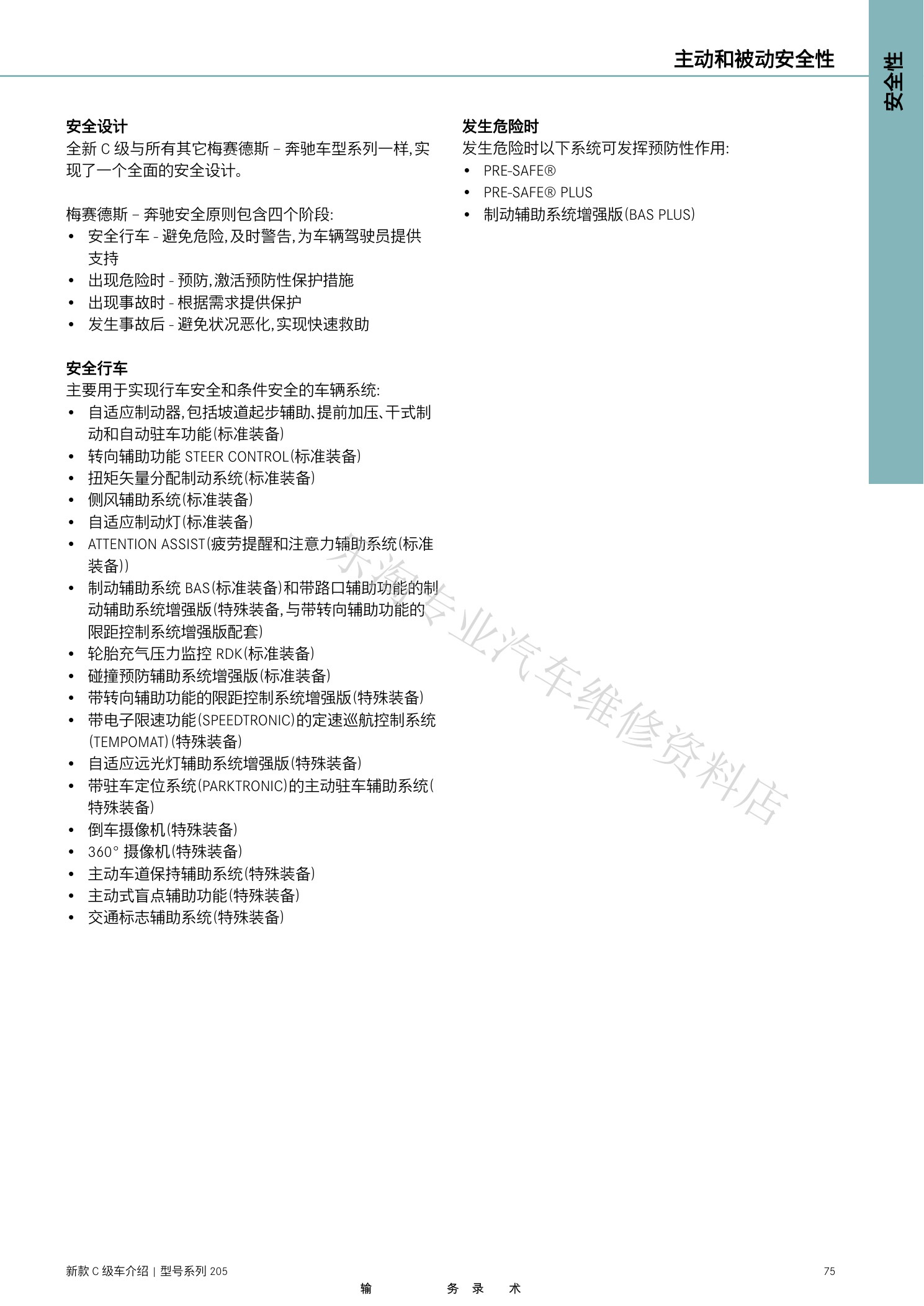

W205新C级维修介绍原第75页。
W205新C级维修介绍原第76页。
W205新C级维修介绍原第77页。

六、驾驶员辅助系统

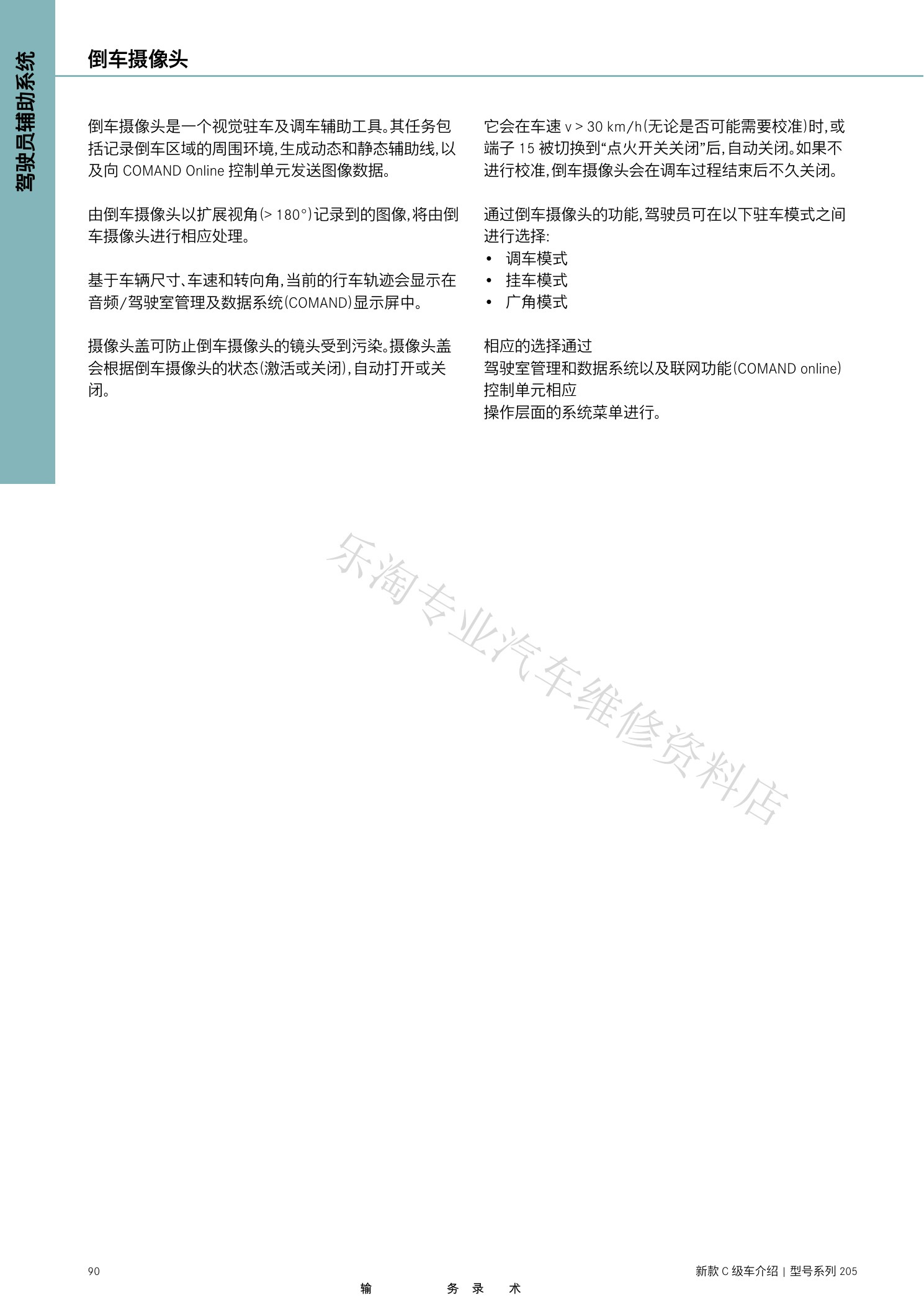

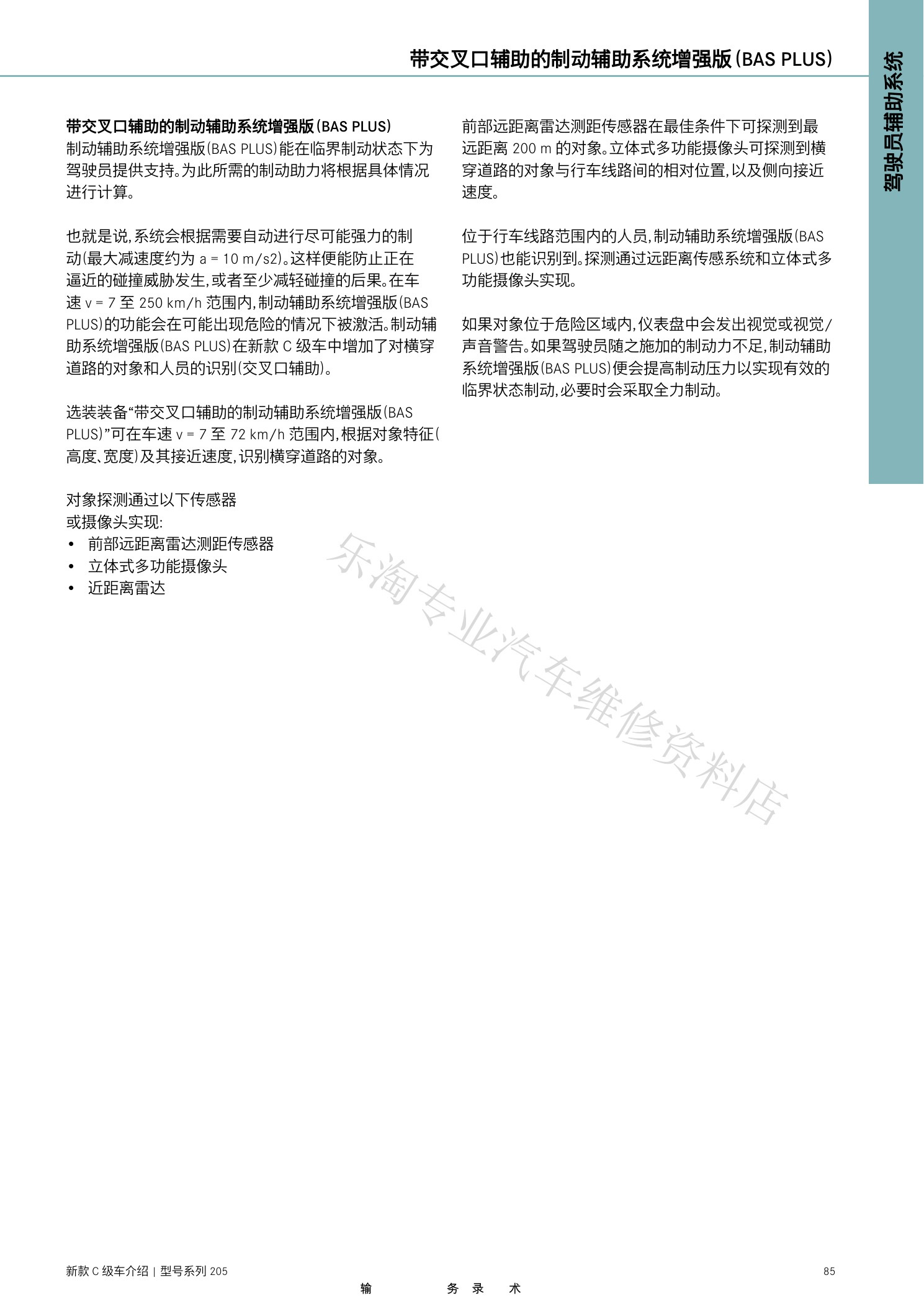

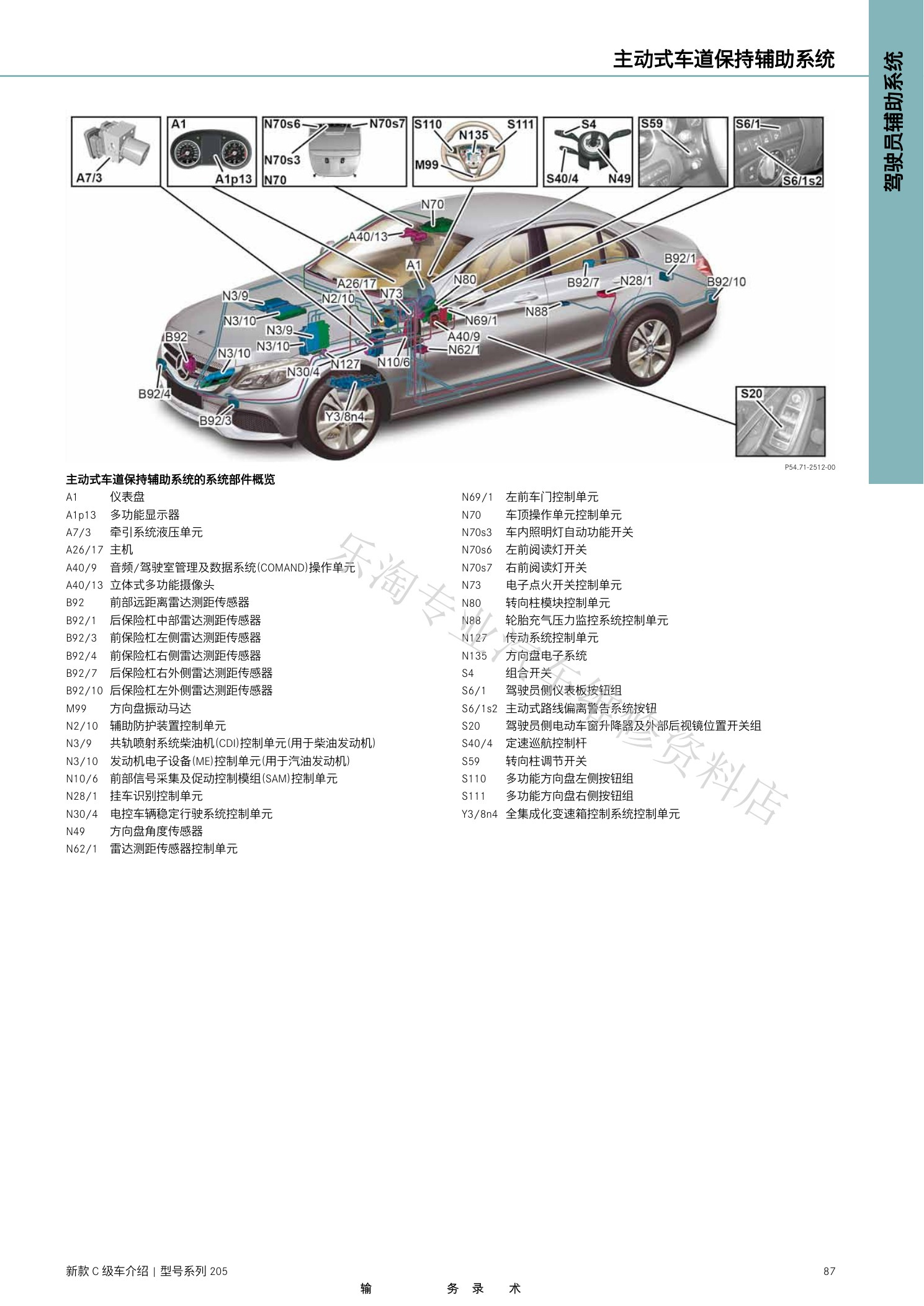

资料逐项说明注意力、限速巡航、交通标志、碰撞预防、DISTRONIC PLUS、BAS PLUS、车道保持、盲点、驻车、倒车和360度摄像等系统。

W205新C级维修介绍原第78页。

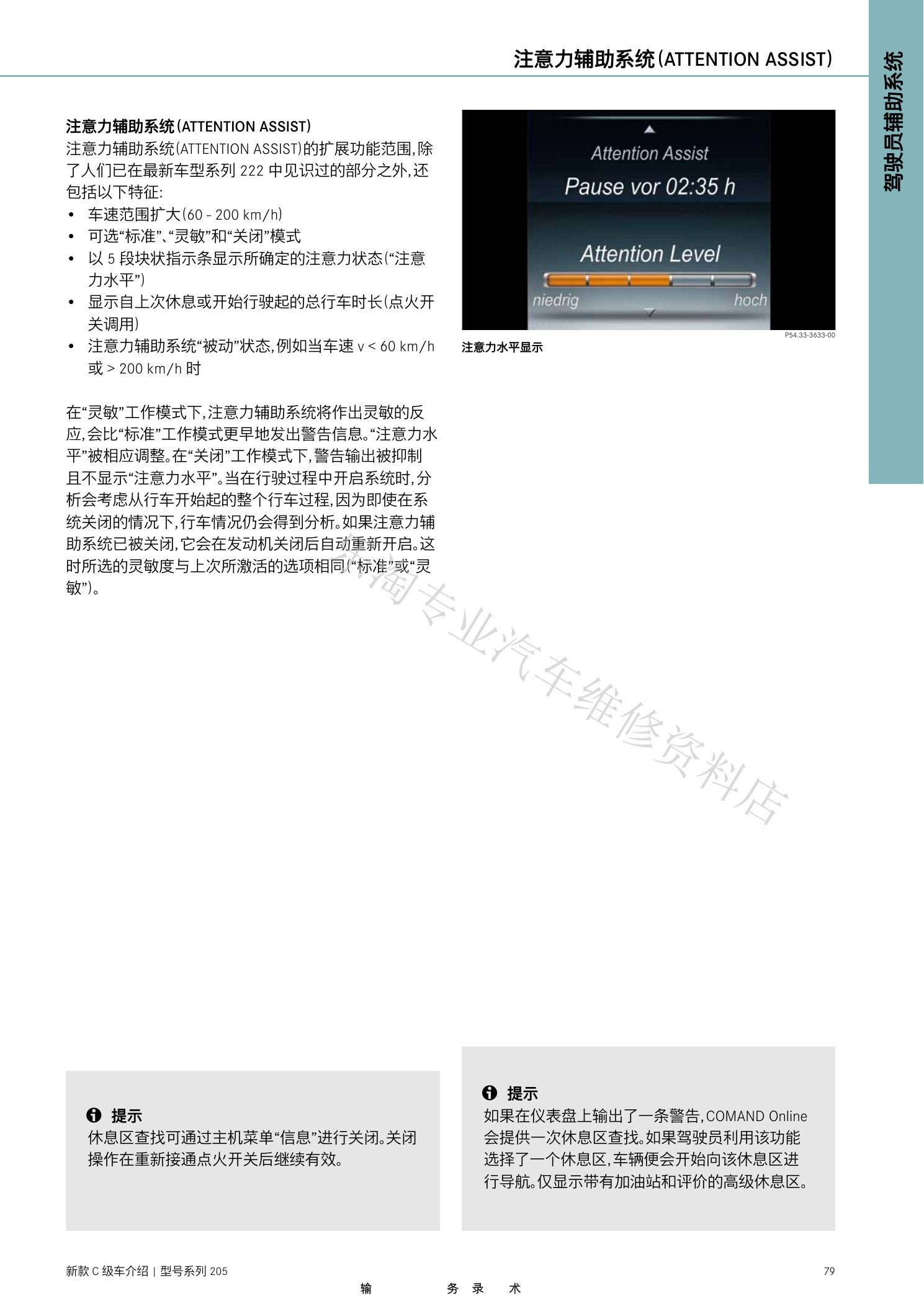

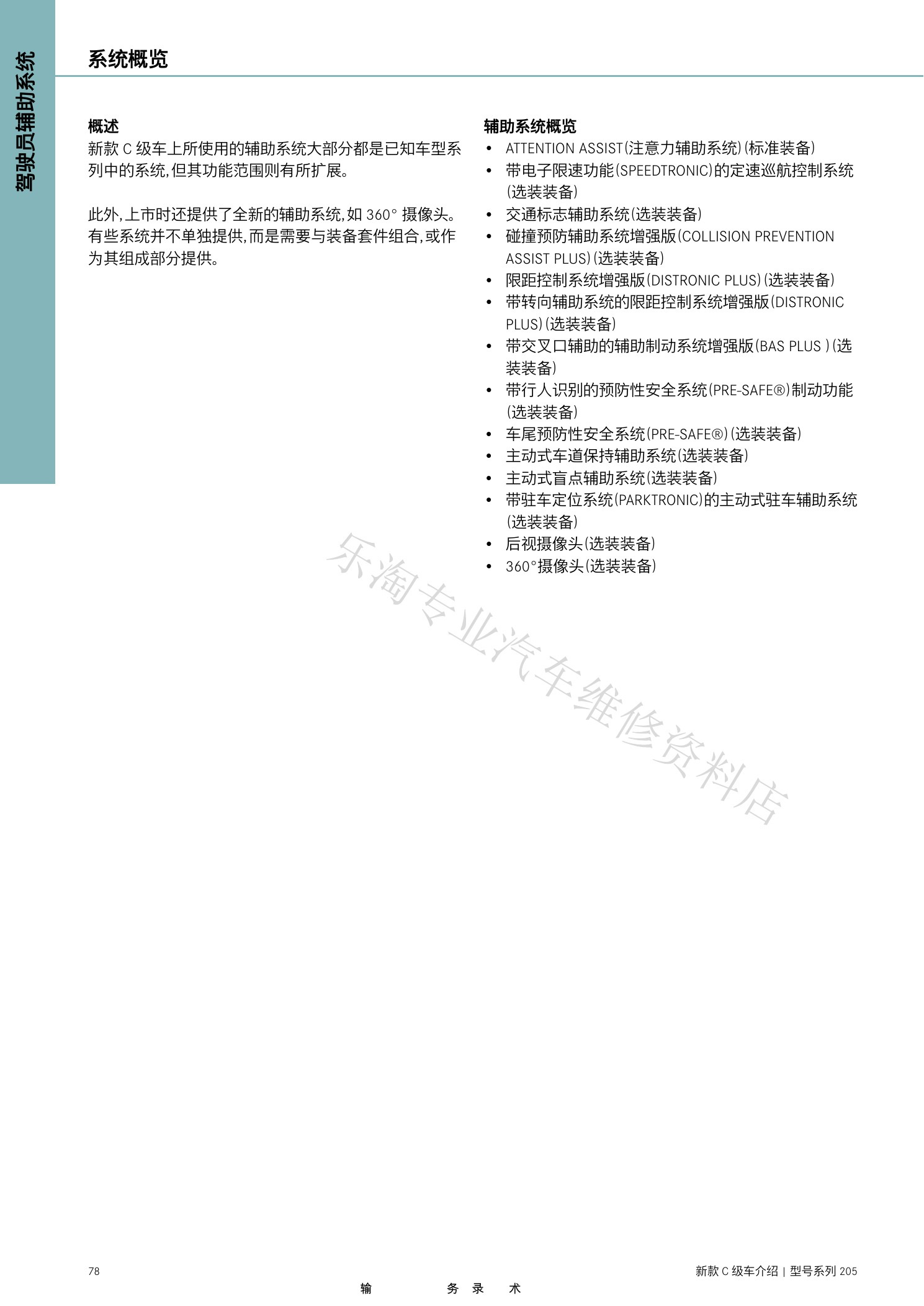

W205新C级维修介绍原第79页。

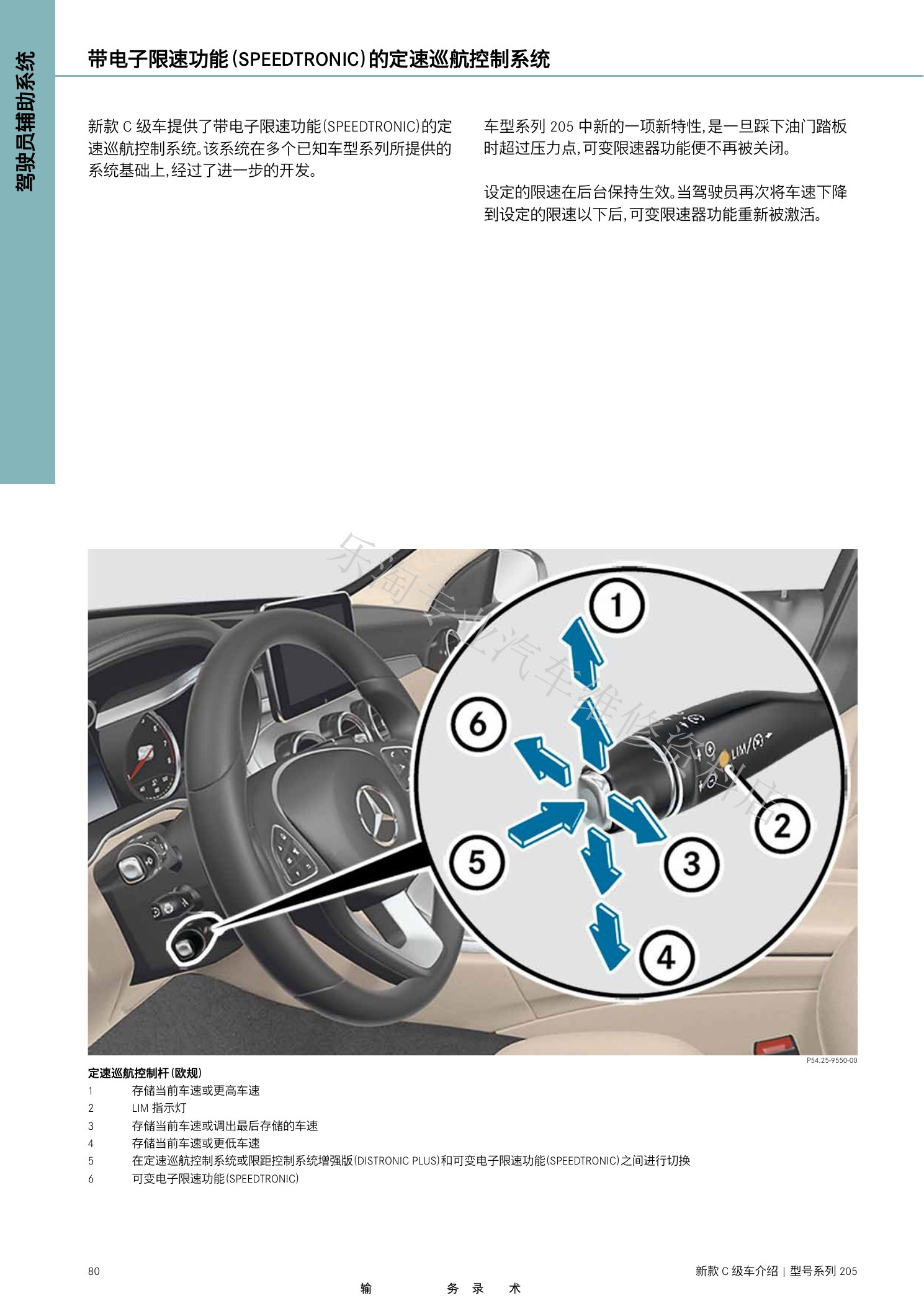

W205新C级维修介绍原第80页。
W205新C级维修介绍原第81页。

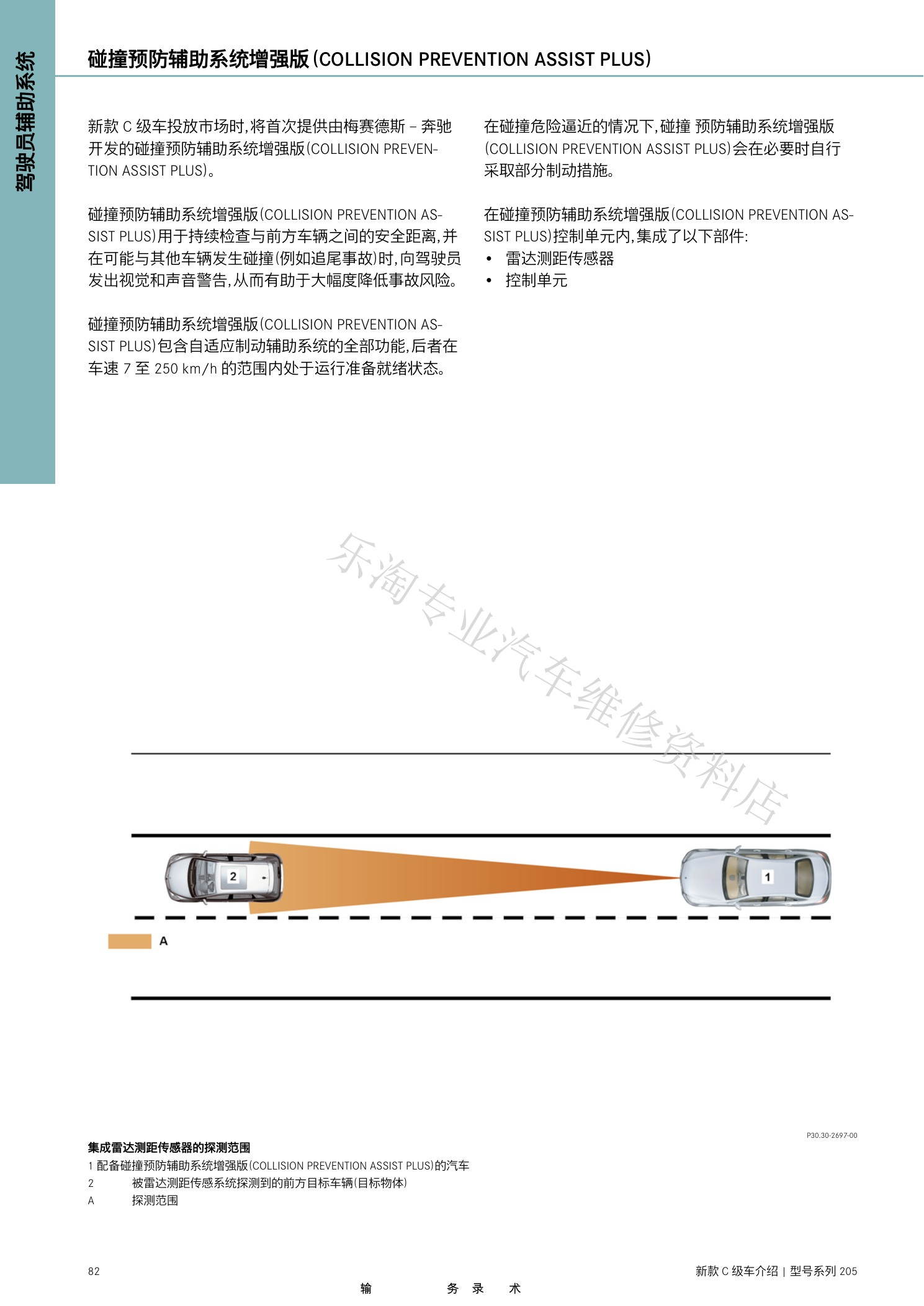

W205新C级维修介绍原第82页。

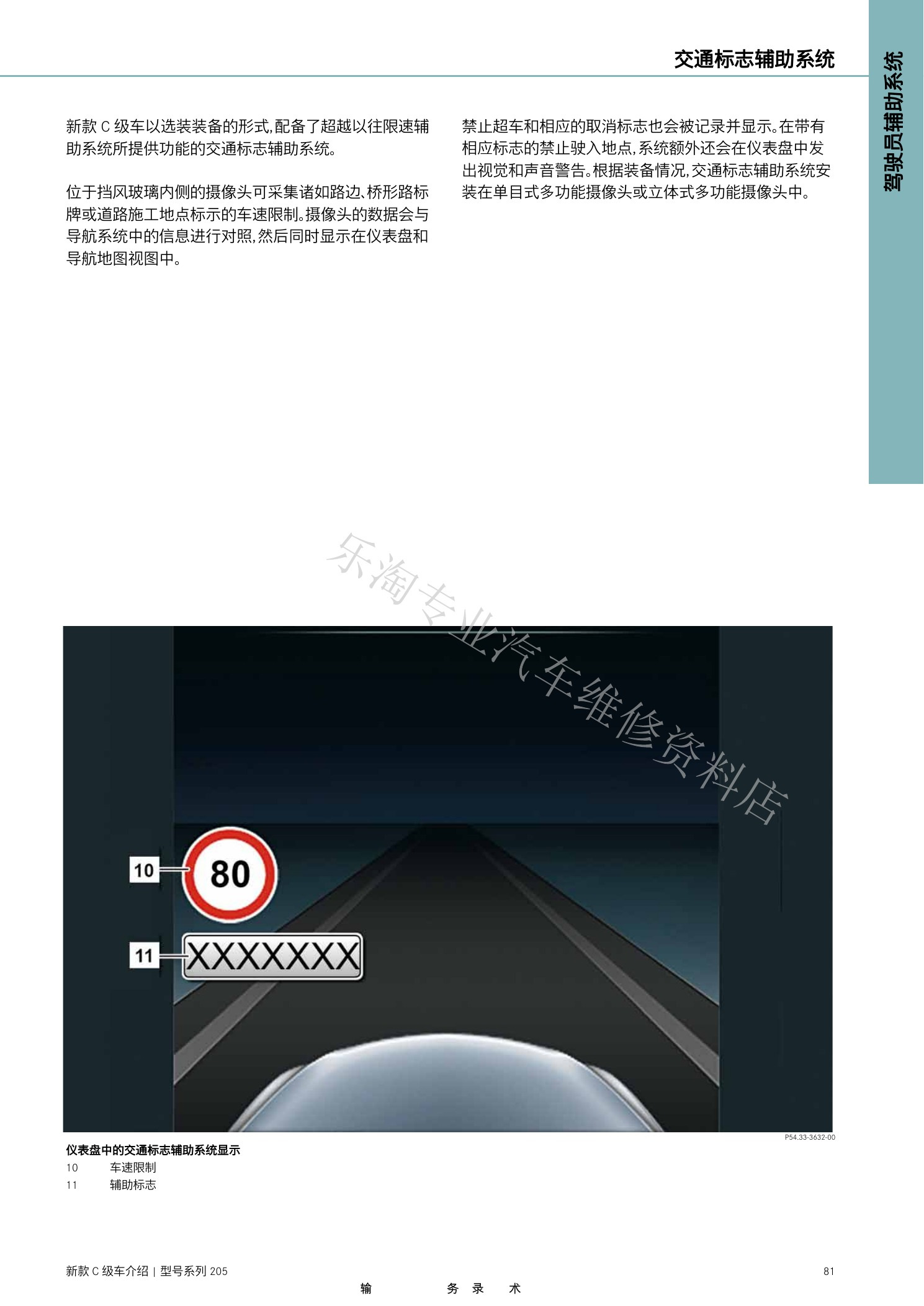

W205新C级维修介绍原第83页。
W205新C级维修介绍原第84页。

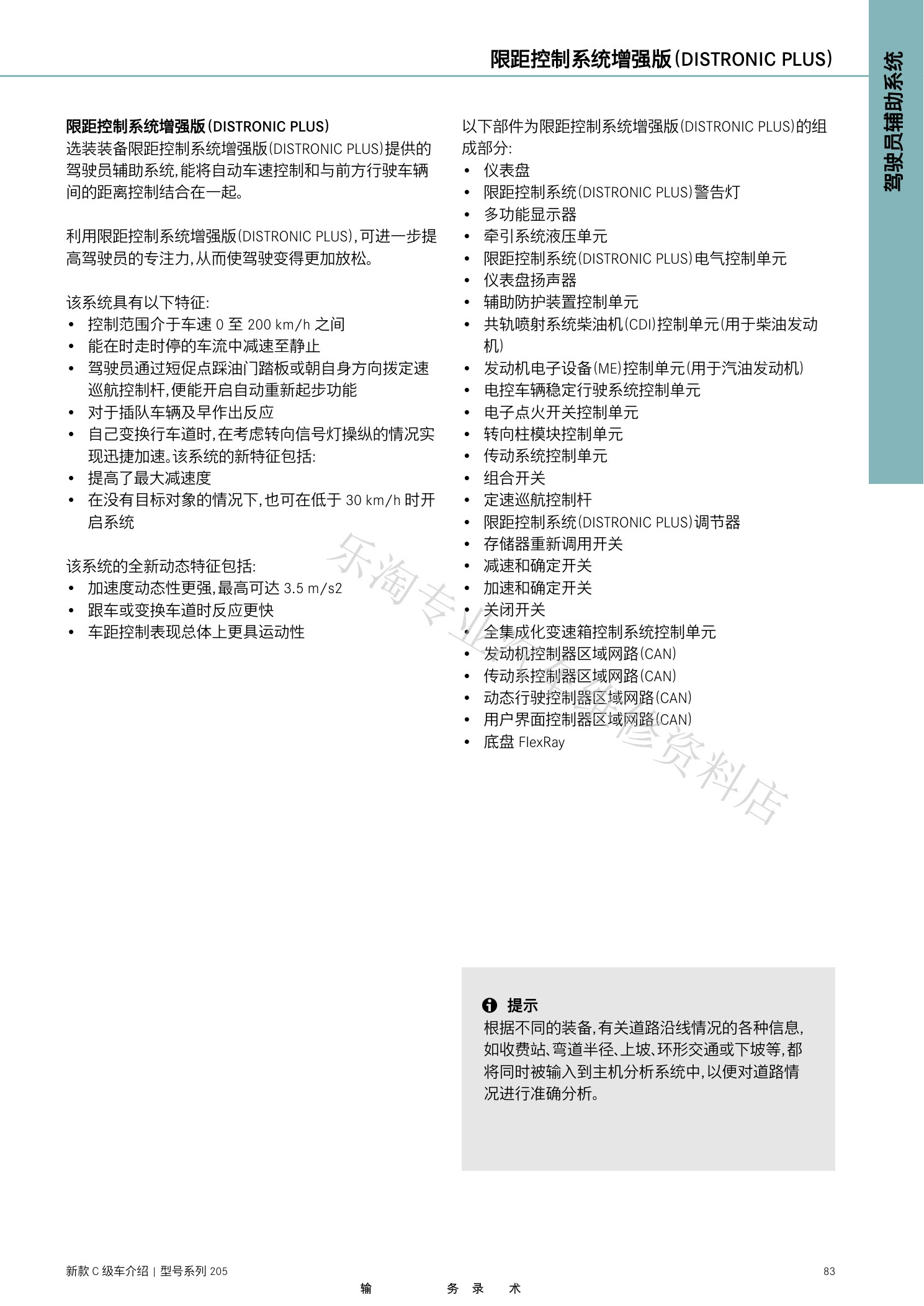

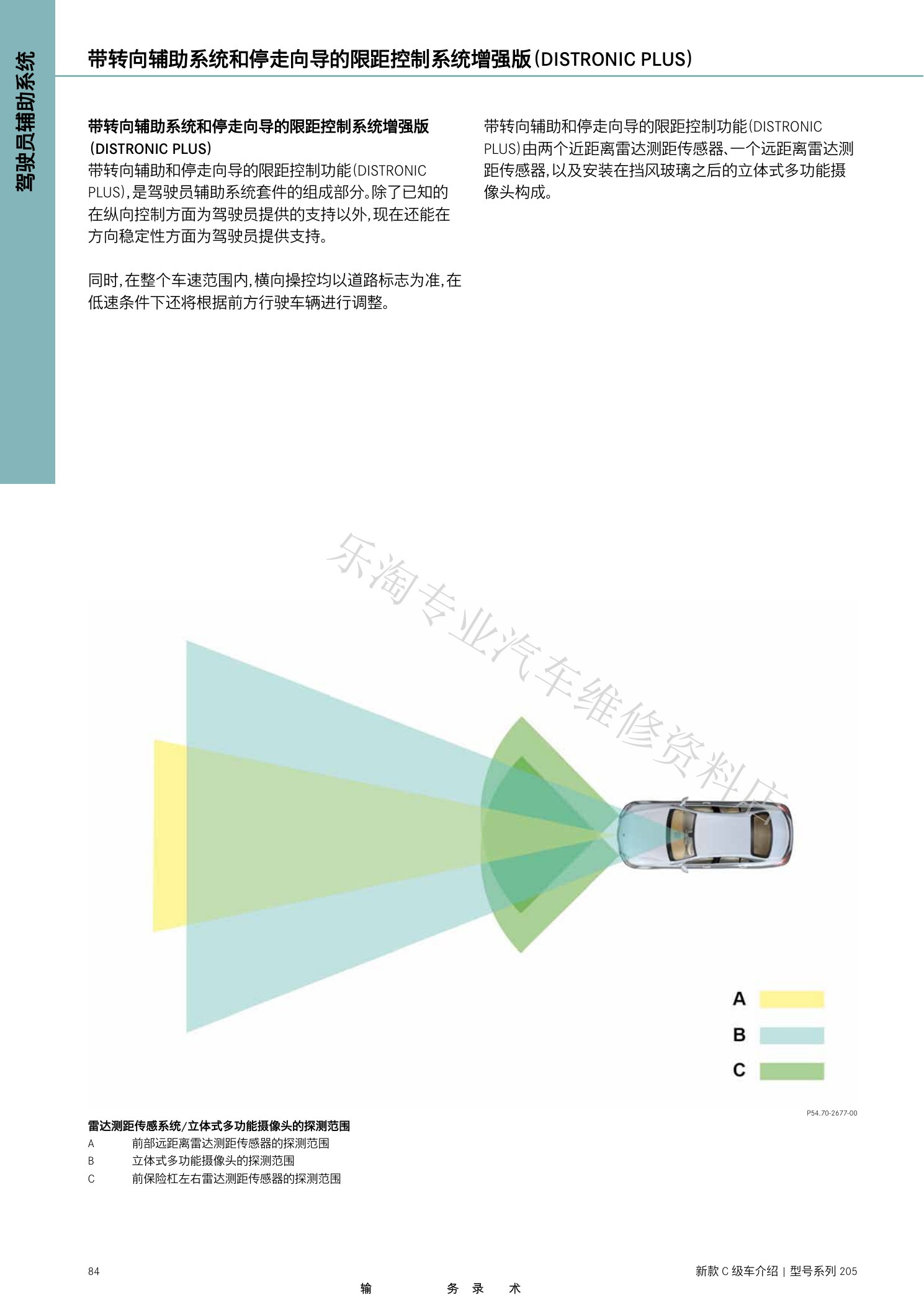

W205新C级维修介绍原第85页。

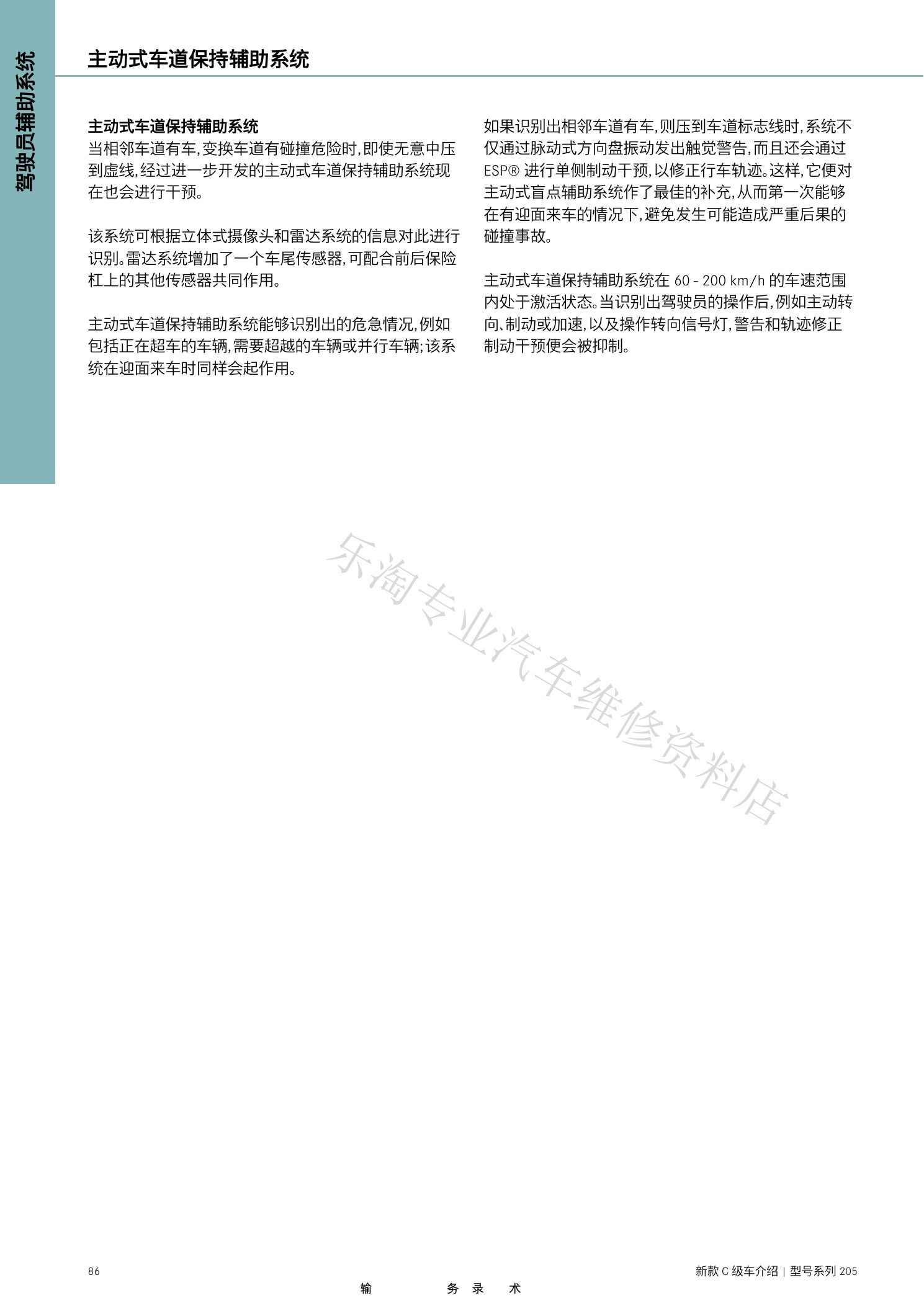

W205新C级维修介绍原第86页。
W205新C级维修介绍原第87页。
W205新C级维修介绍原第88页。

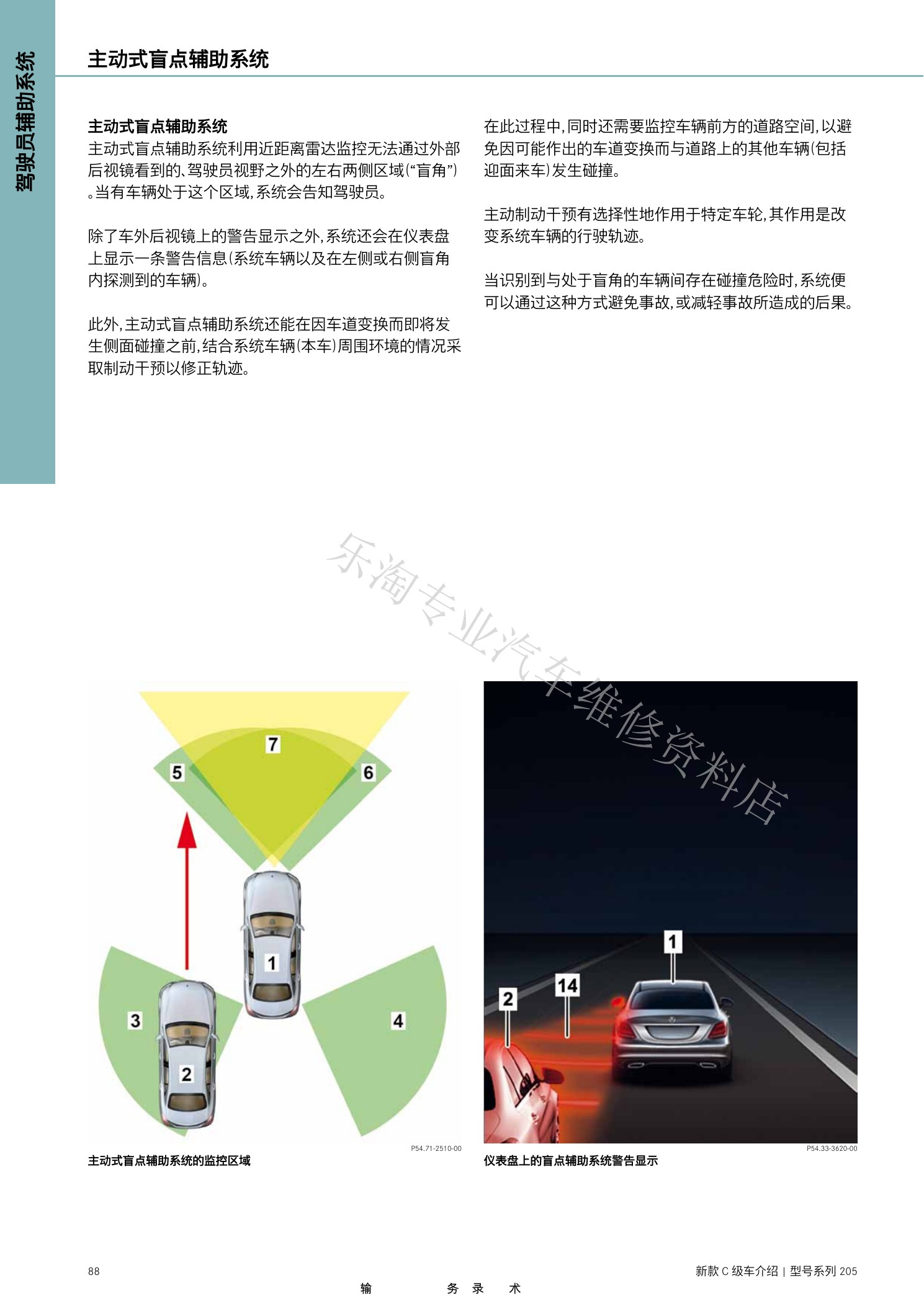

W205新C级维修介绍原第89页。

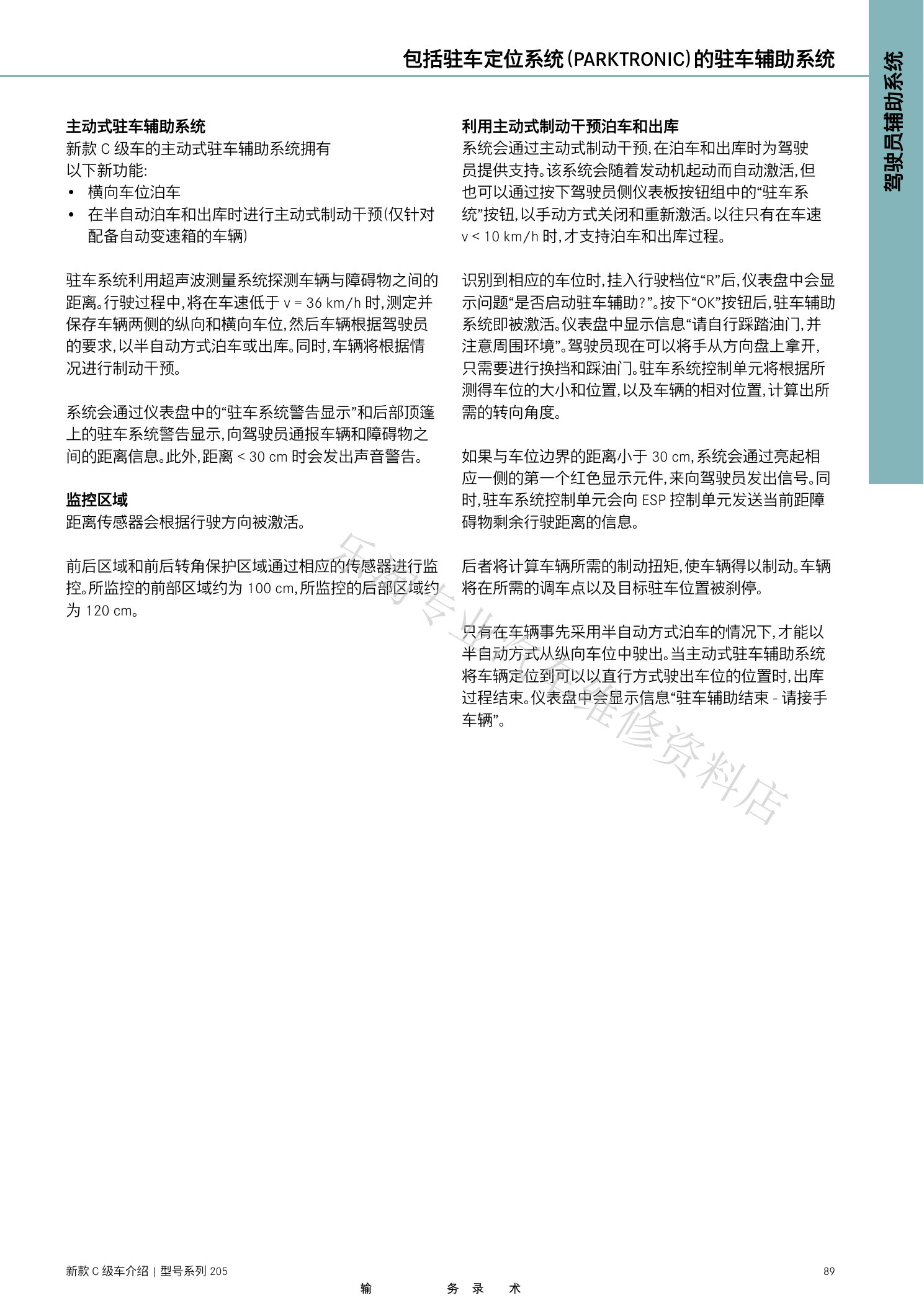

W205新C级维修介绍原第90页。
W205新C级维修介绍原第91页。

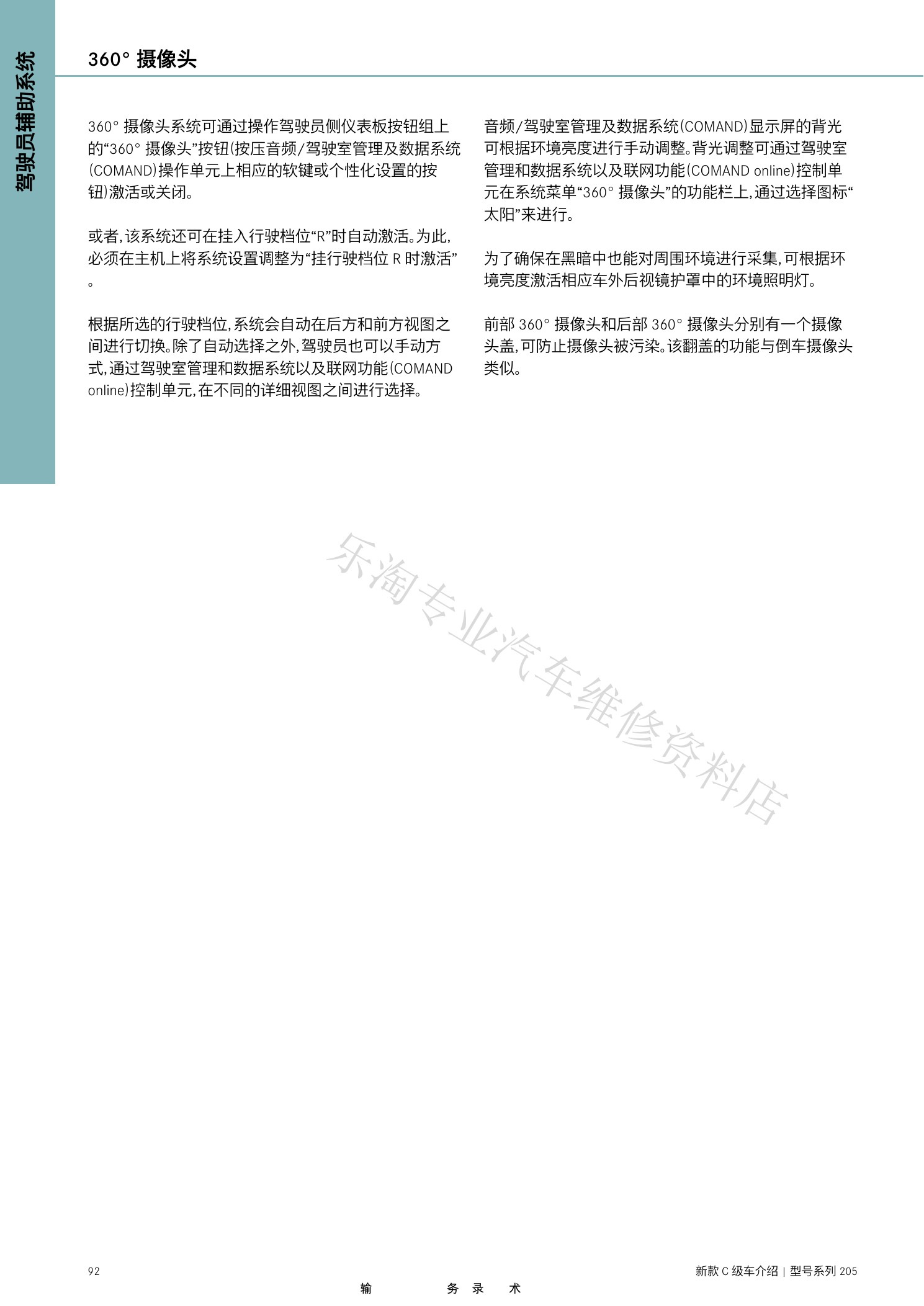

W205新C级维修介绍原第92页。

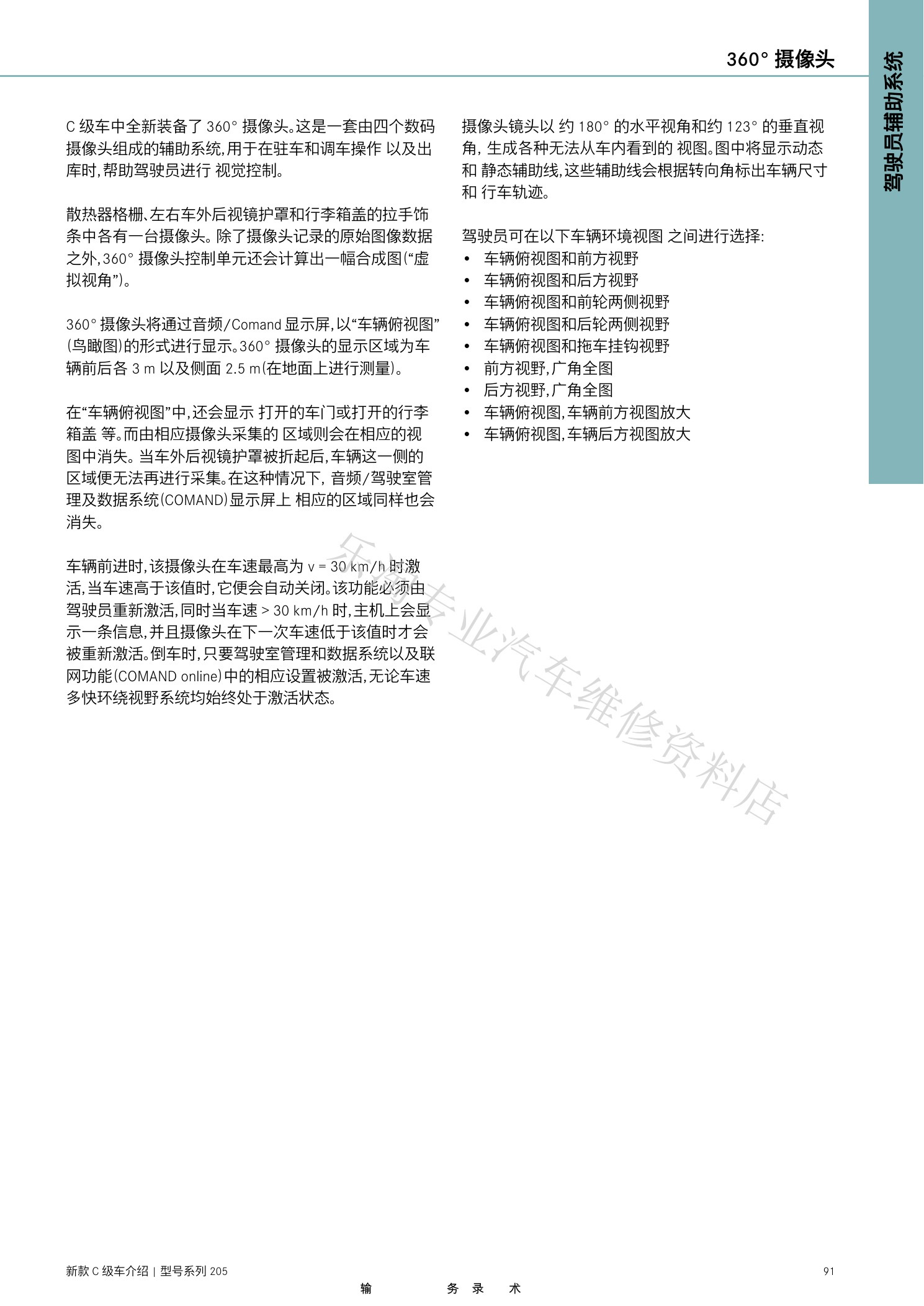

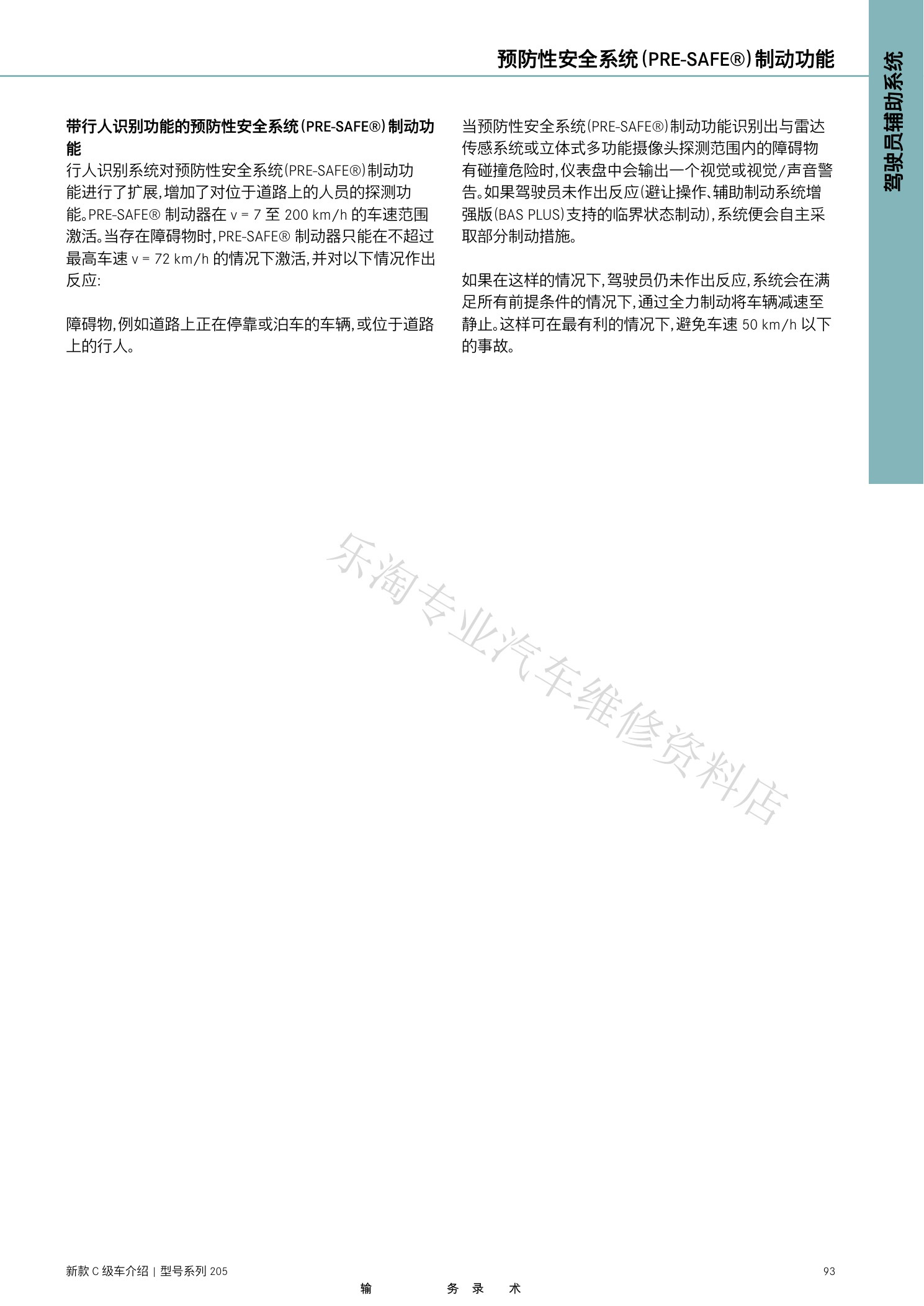

W205新C级维修介绍原第93页。

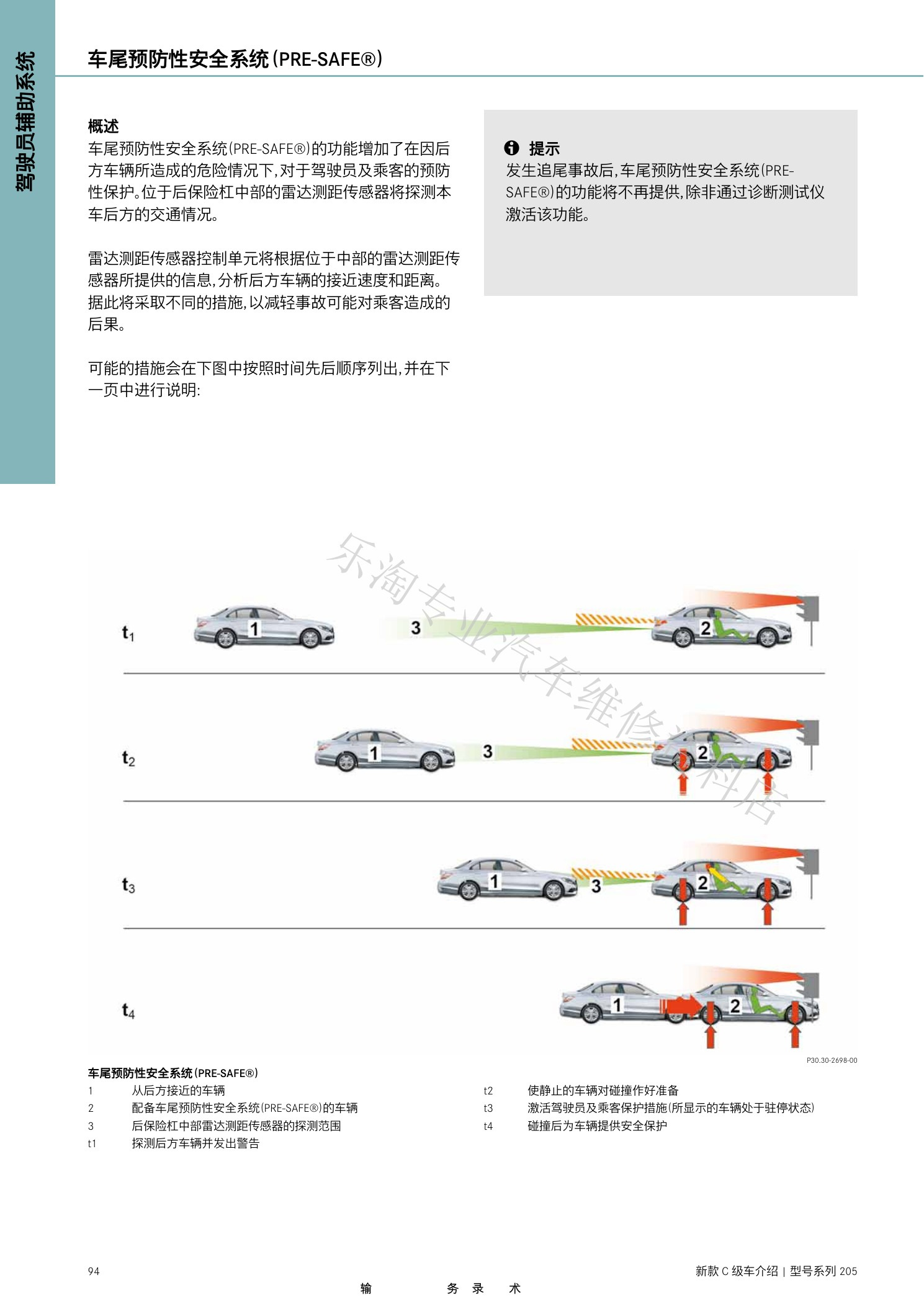

W205新C级维修介绍原第94页。

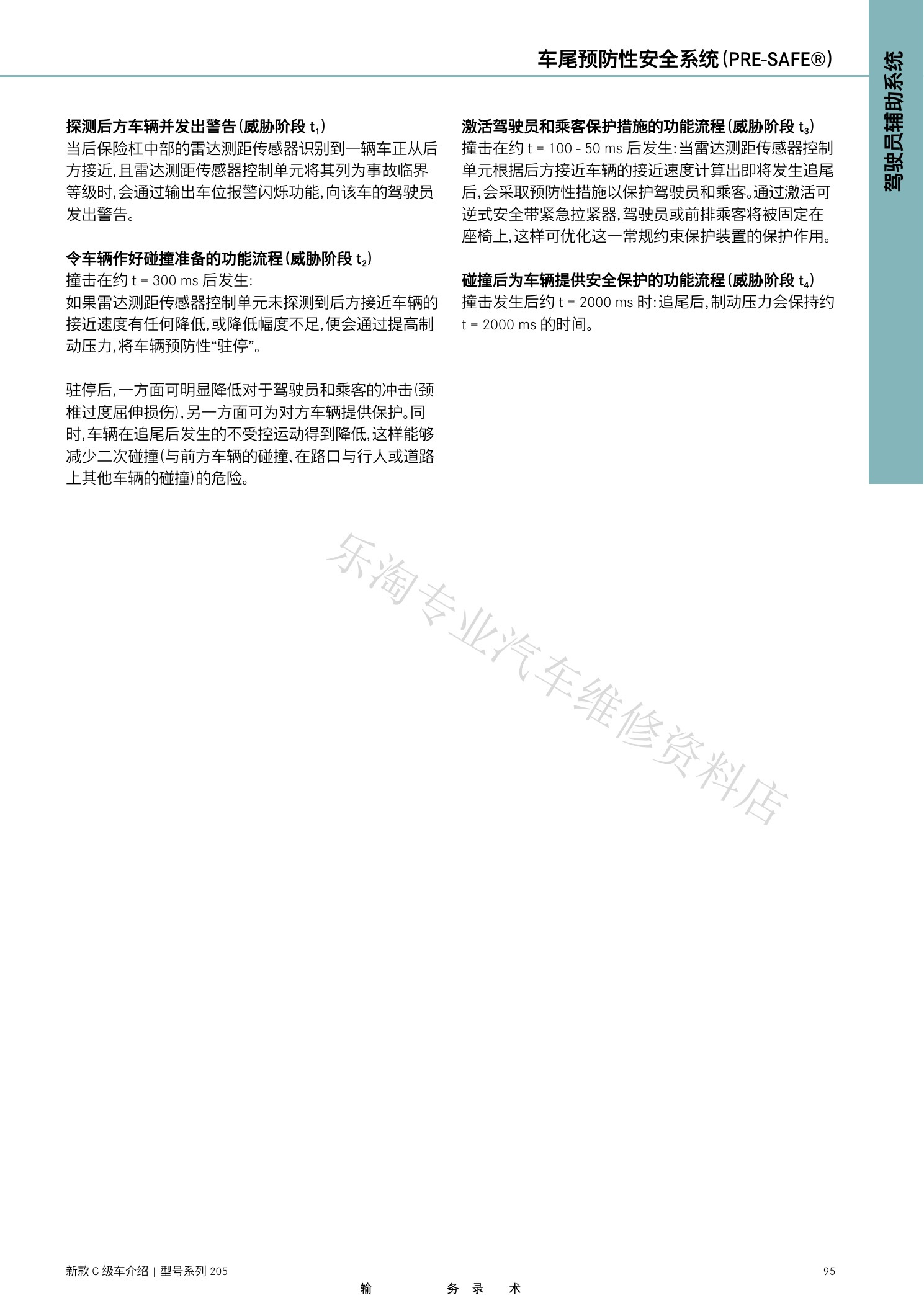

W205新C级维修介绍原第95页。

七、舒适、通信与信息娱乐

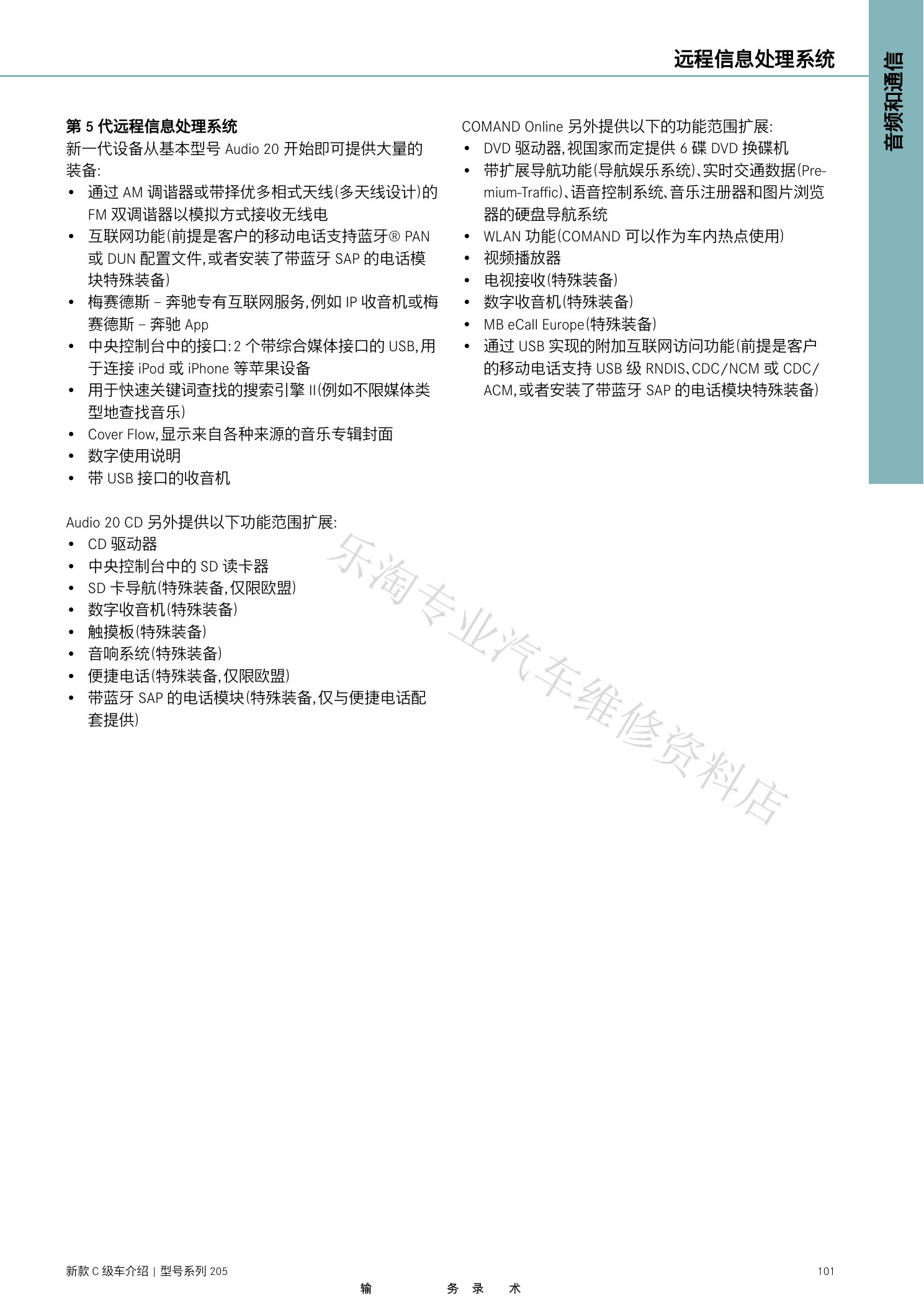

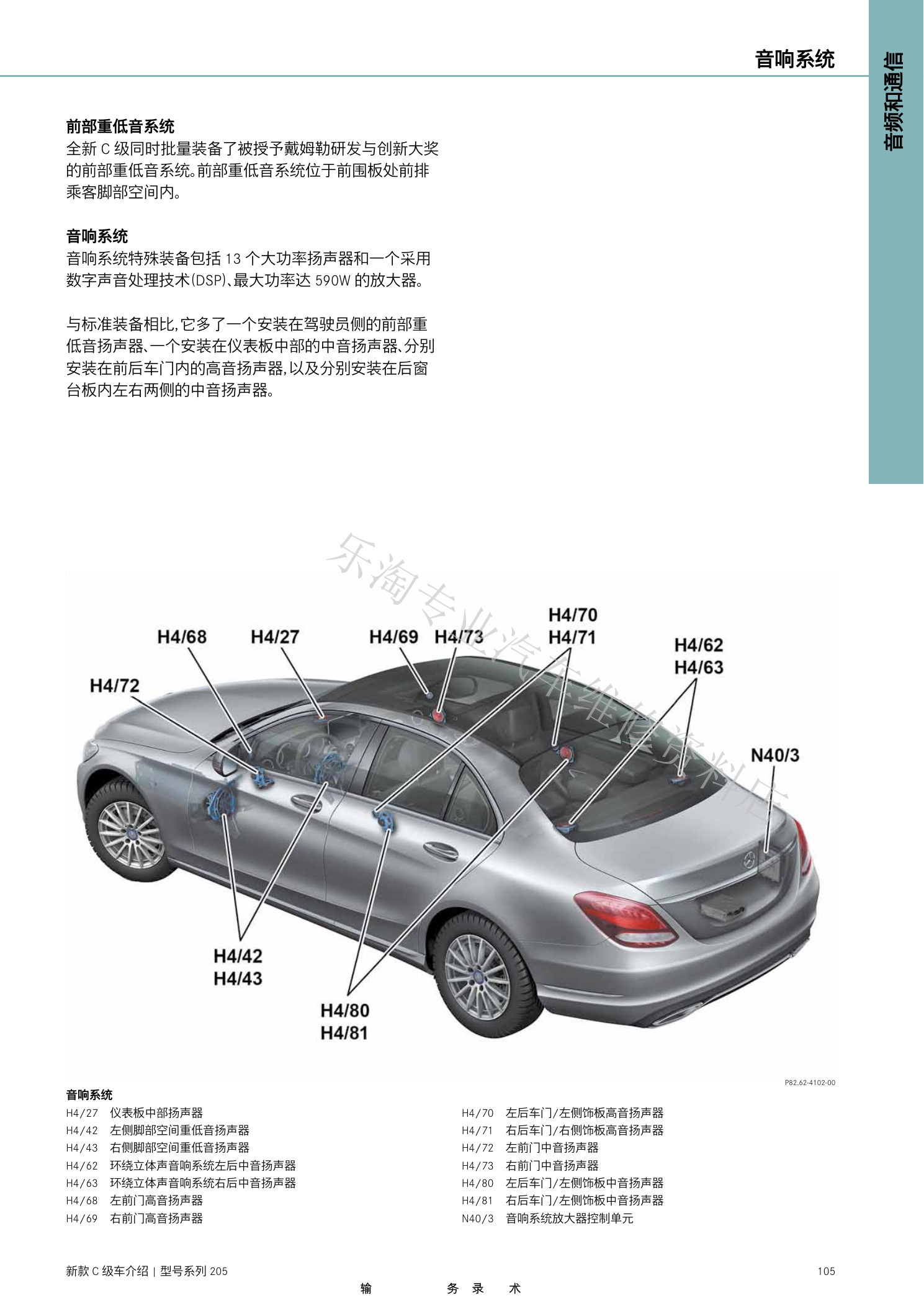

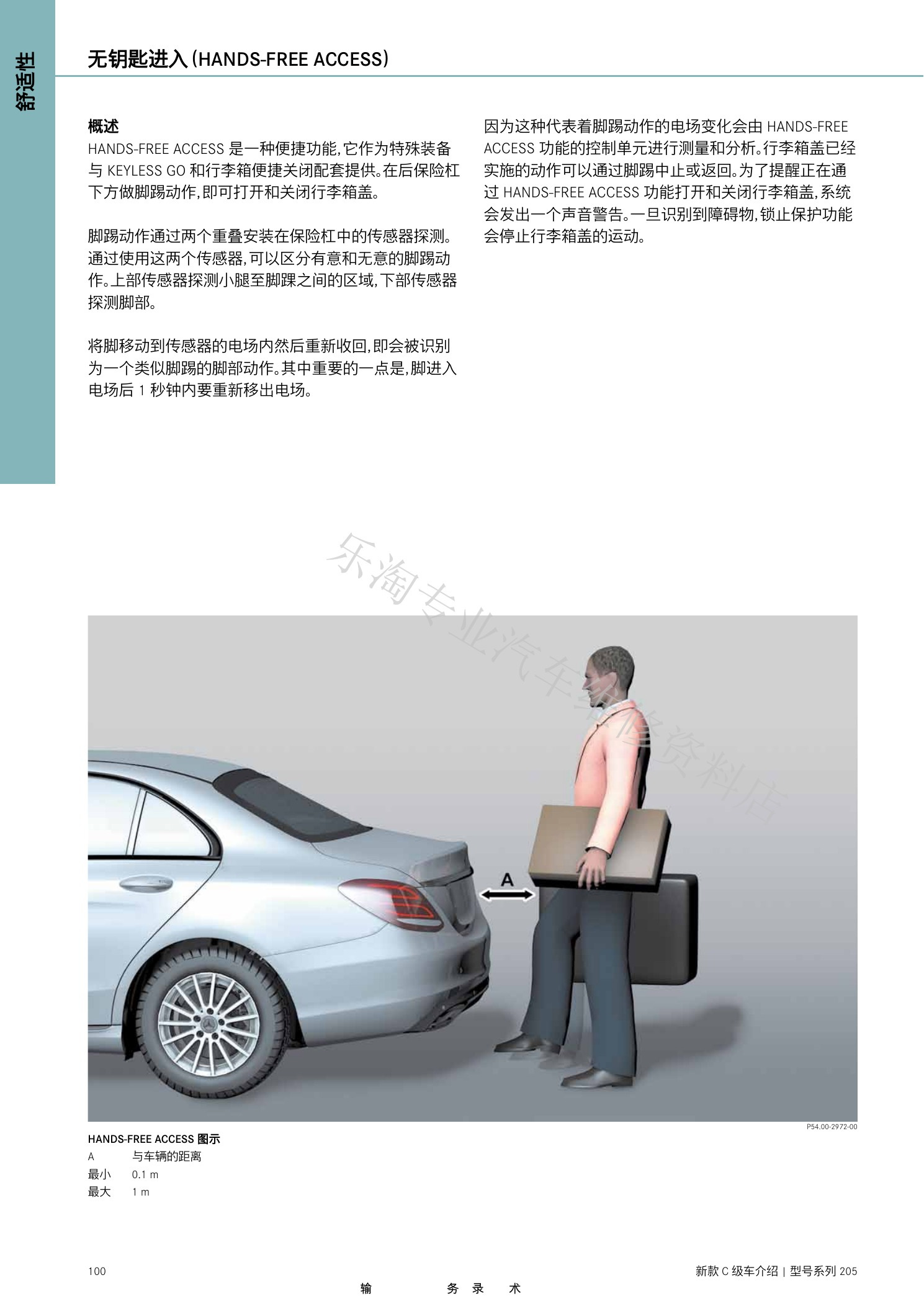

后续章节覆盖恒温控制、防盗联锁、免手操作进入、远程信息处理、数字用户手册、导航、音响与通信接口。

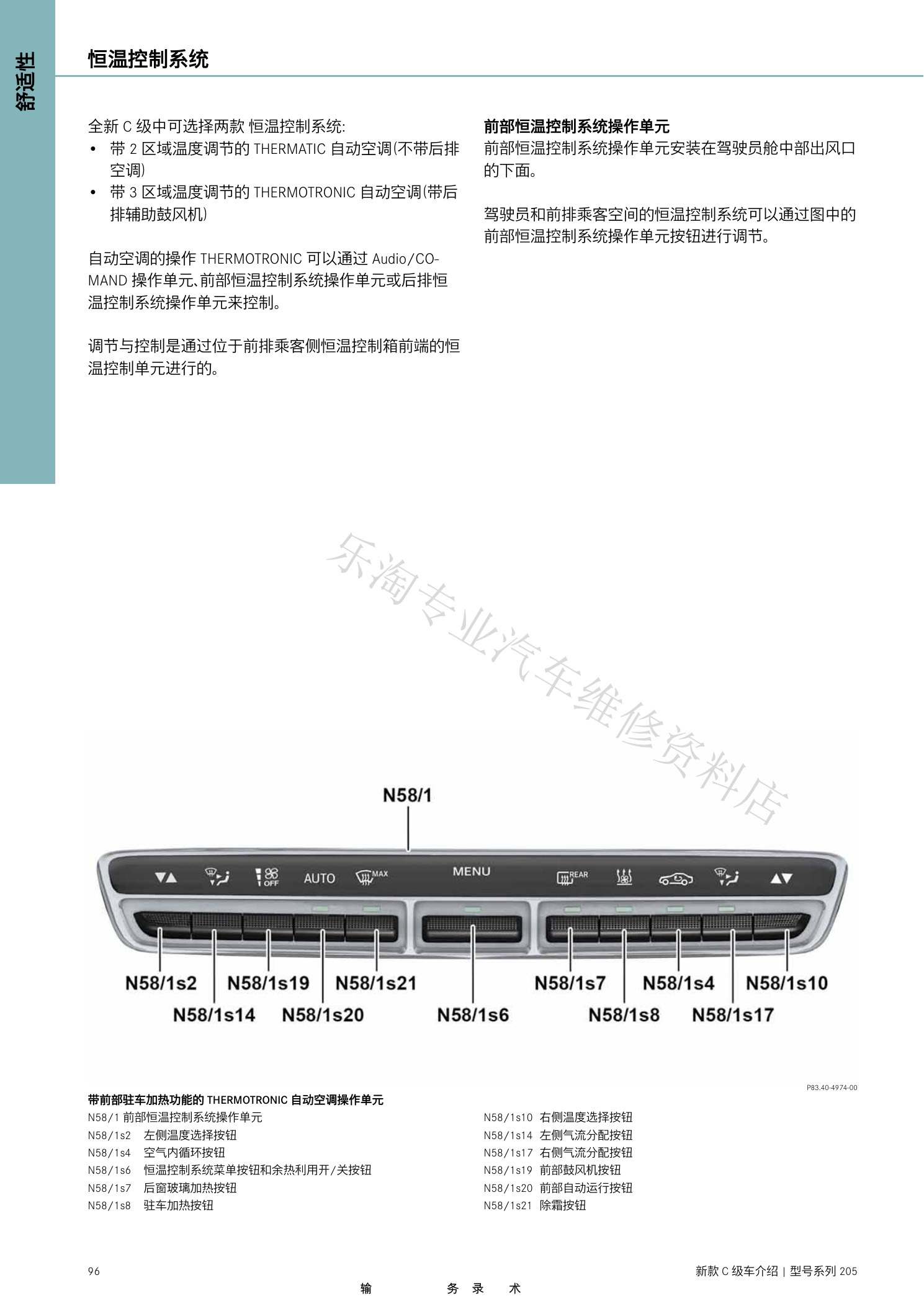

W205新C级维修介绍原第96页。
W205新C级维修介绍原第97页。

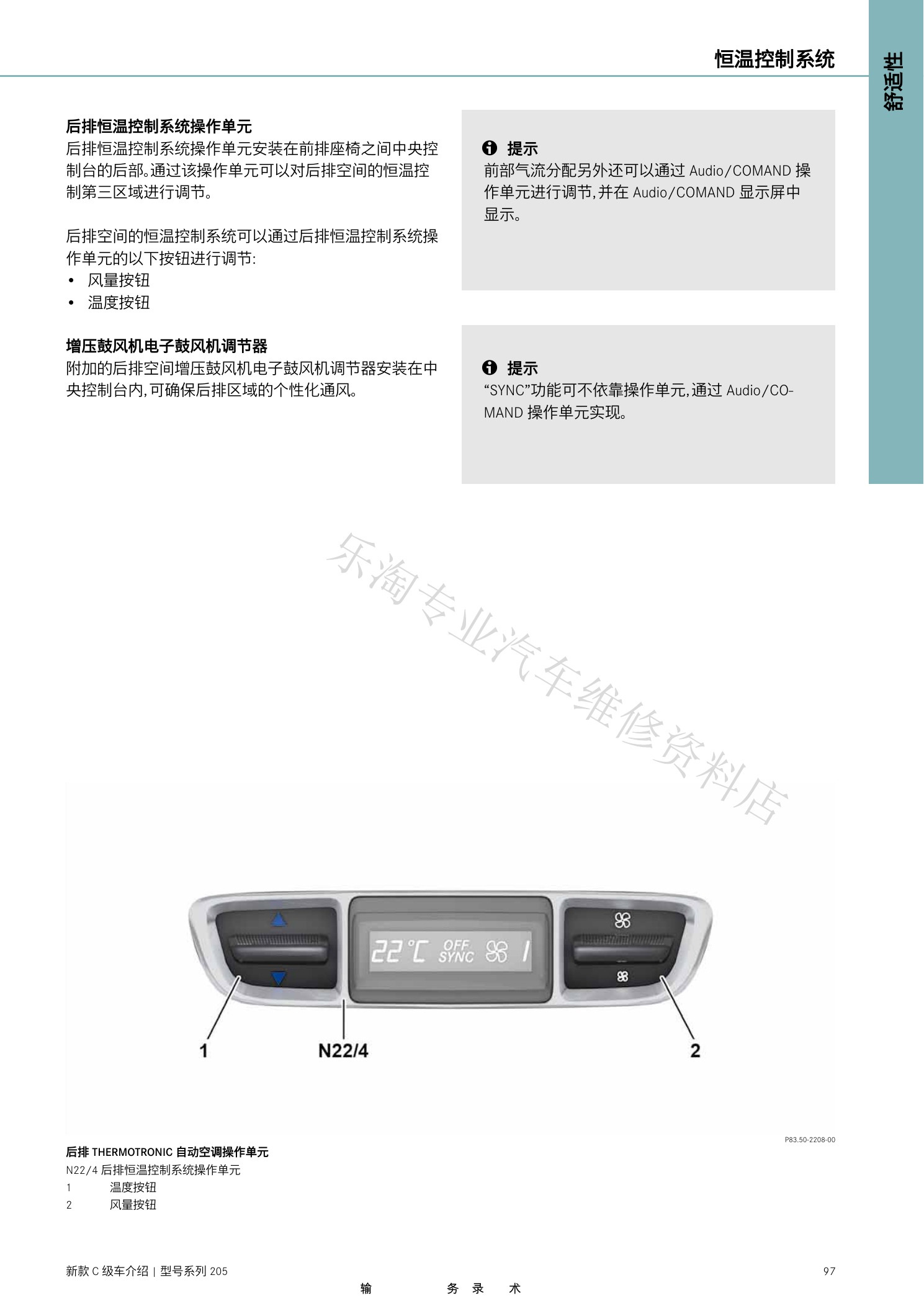

W205新C级维修介绍原第98页。

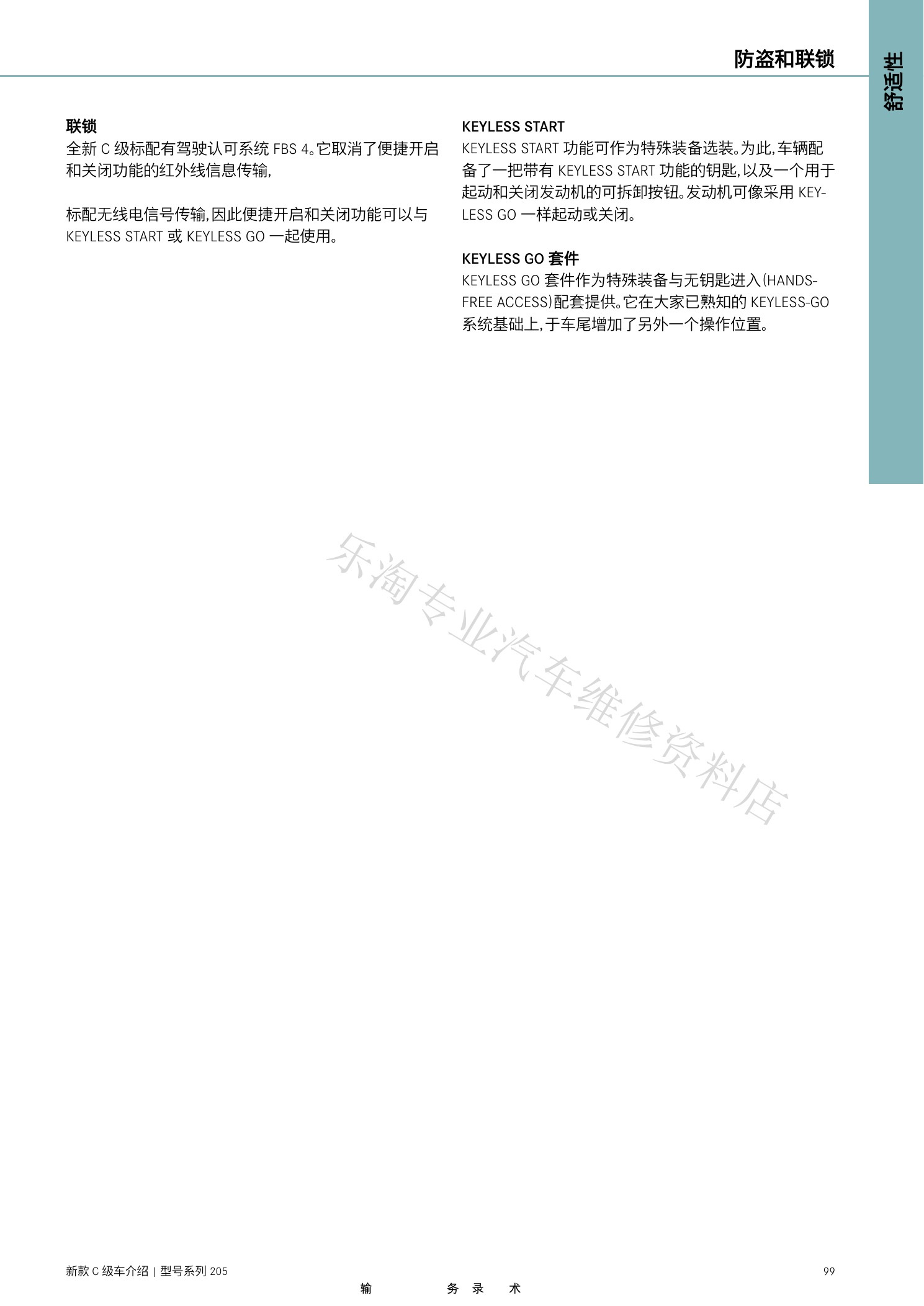

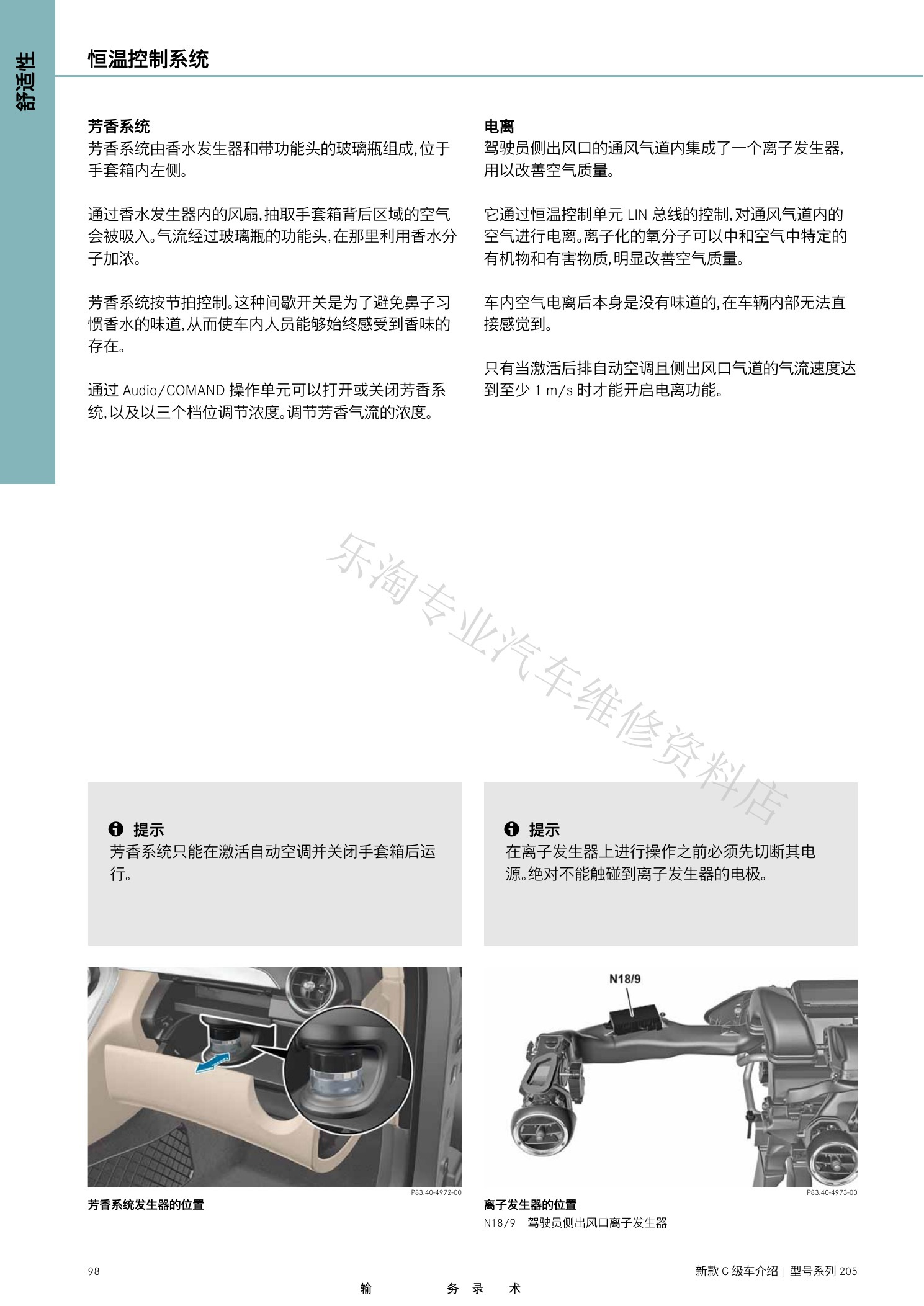

W205新C级维修介绍原第99页。
W205新C级维修介绍原第100页。
W205新C级维修介绍原第101页。

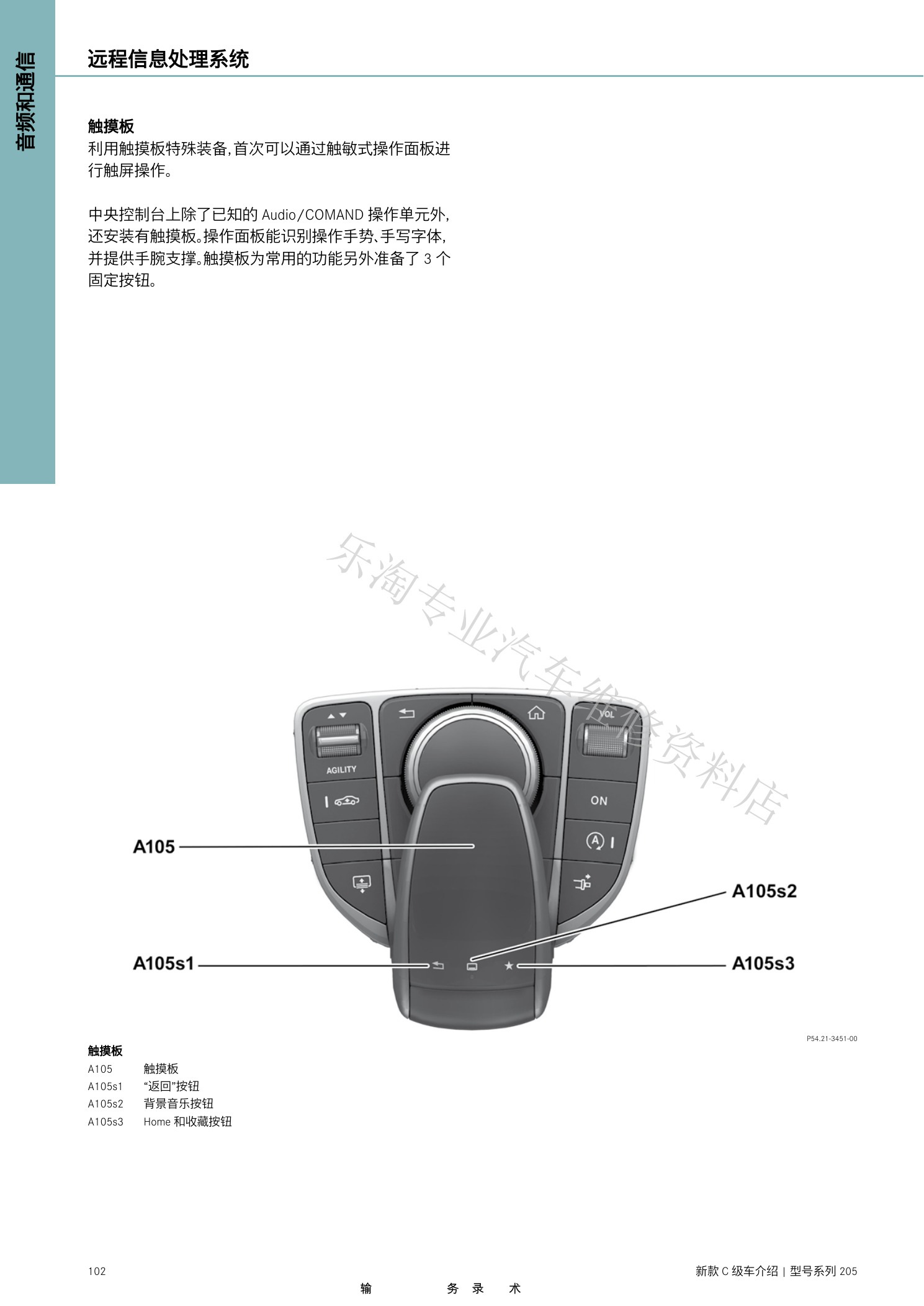

W205新C级维修介绍原第102页。

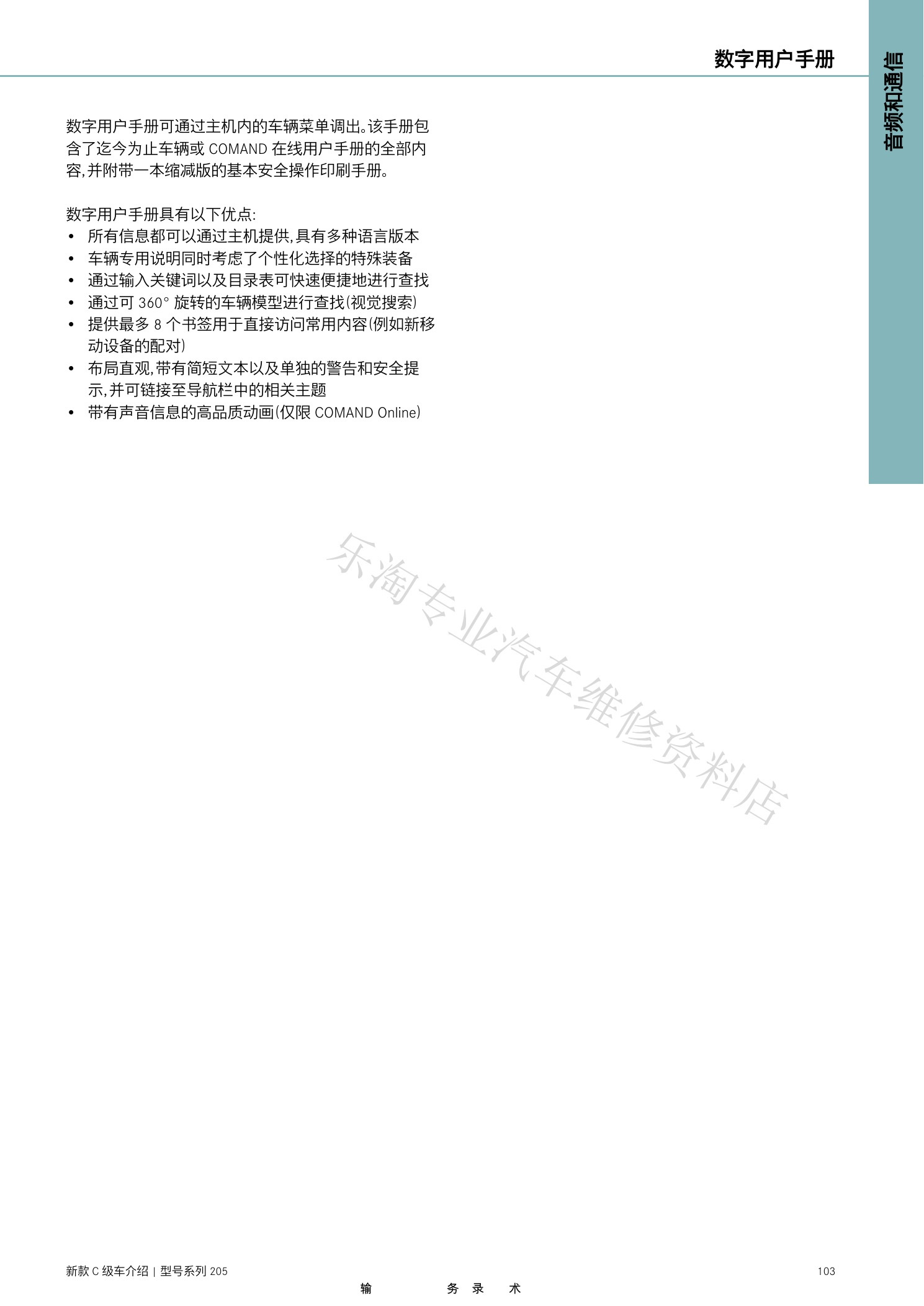

W205新C级维修介绍原第103页。
W205新C级维修介绍原第104页。
W205新C级维修介绍原第105页。

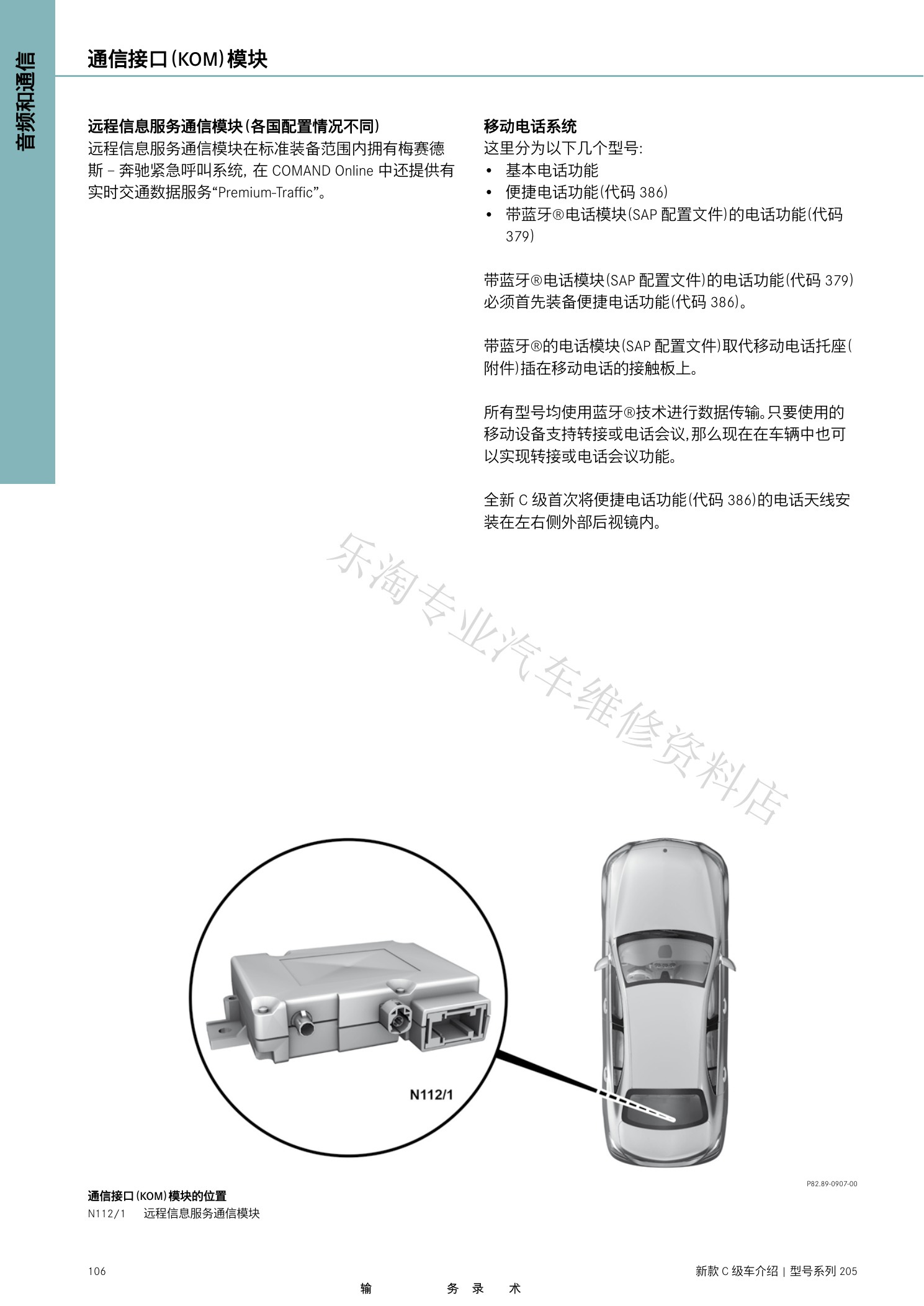

W205新C级维修介绍原第106页。

八、车身、工具与附录

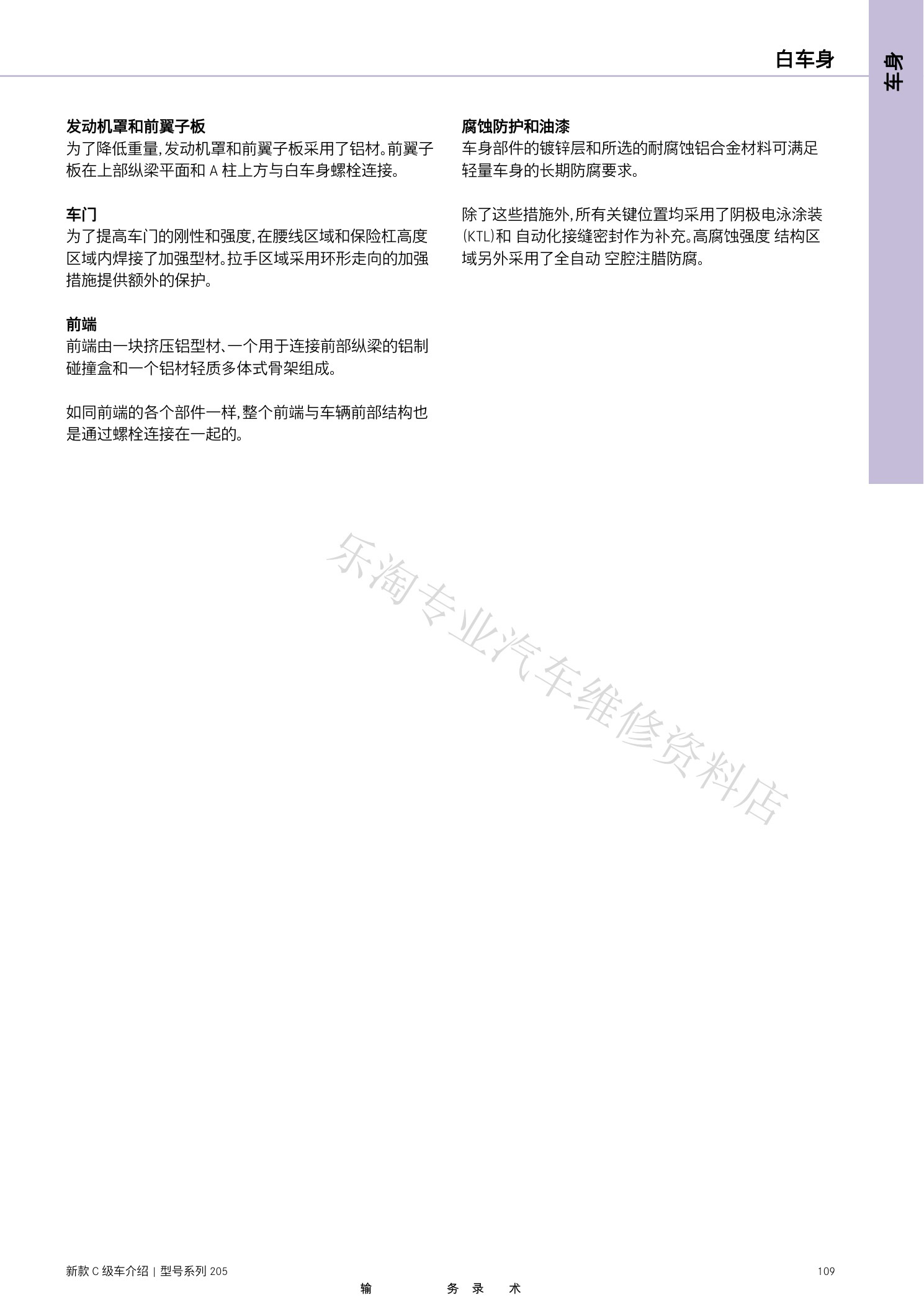

末尾保留白车身、事故作用力走向、专用工具、车身维修设备、缩写和关键词索引。

W205新C级维修介绍原第107页。

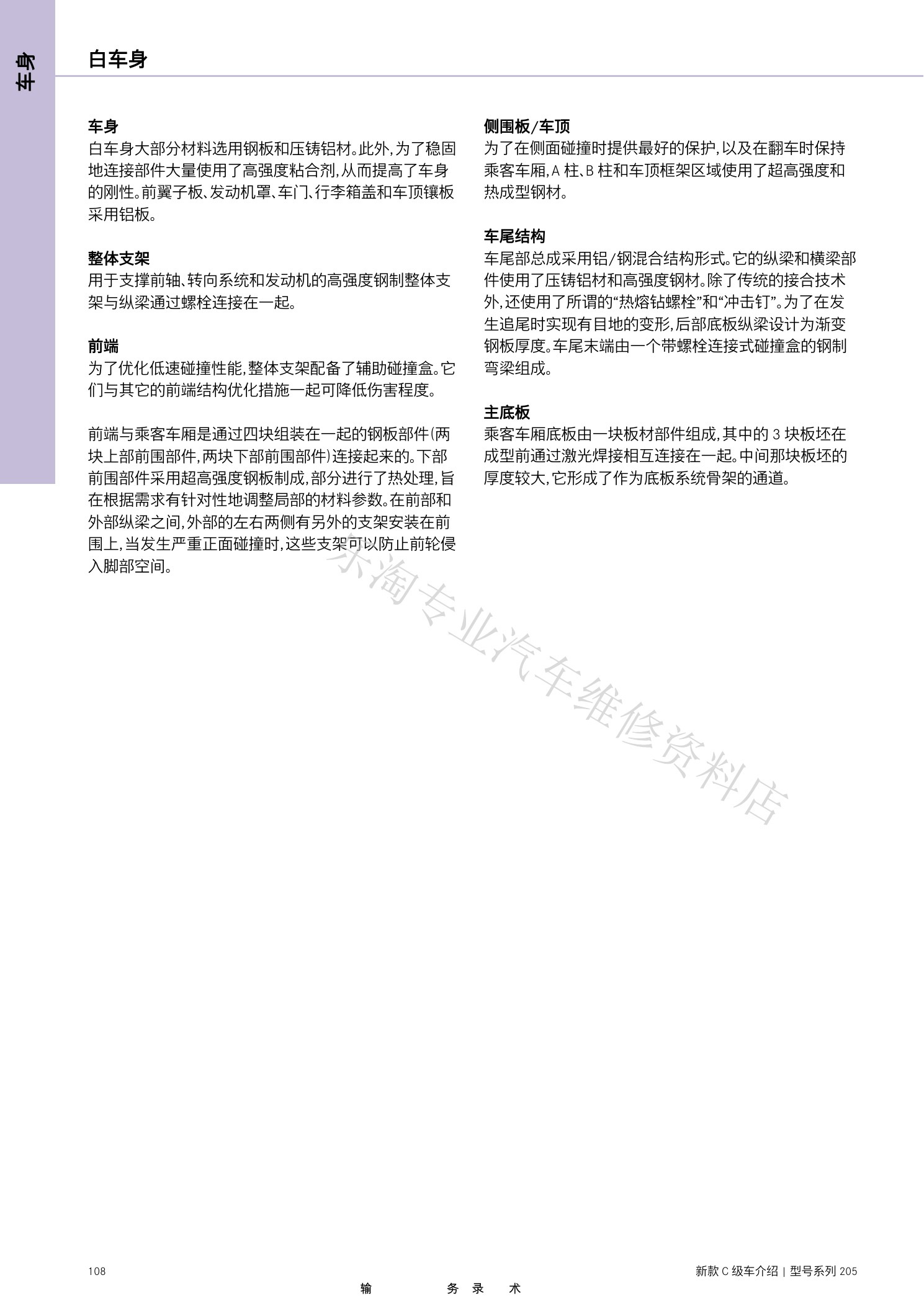

W205新C级维修介绍原第108页。
W205新C级维修介绍原第109页。

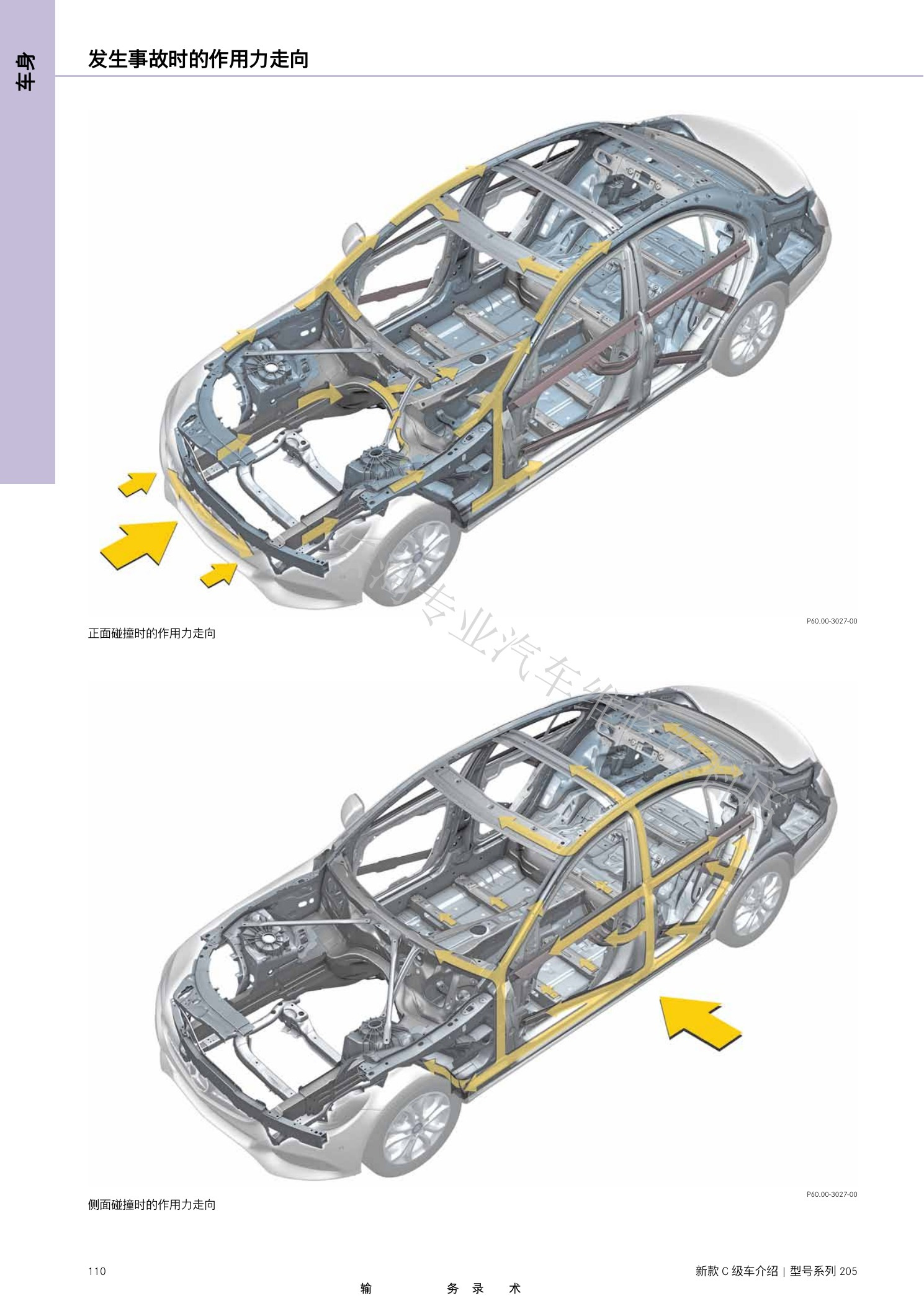

W205新C级维修介绍原第110页。
W205新C级维修介绍原第111页。
W205新C级维修介绍原第112页。
W205新C级维修介绍原第113页。

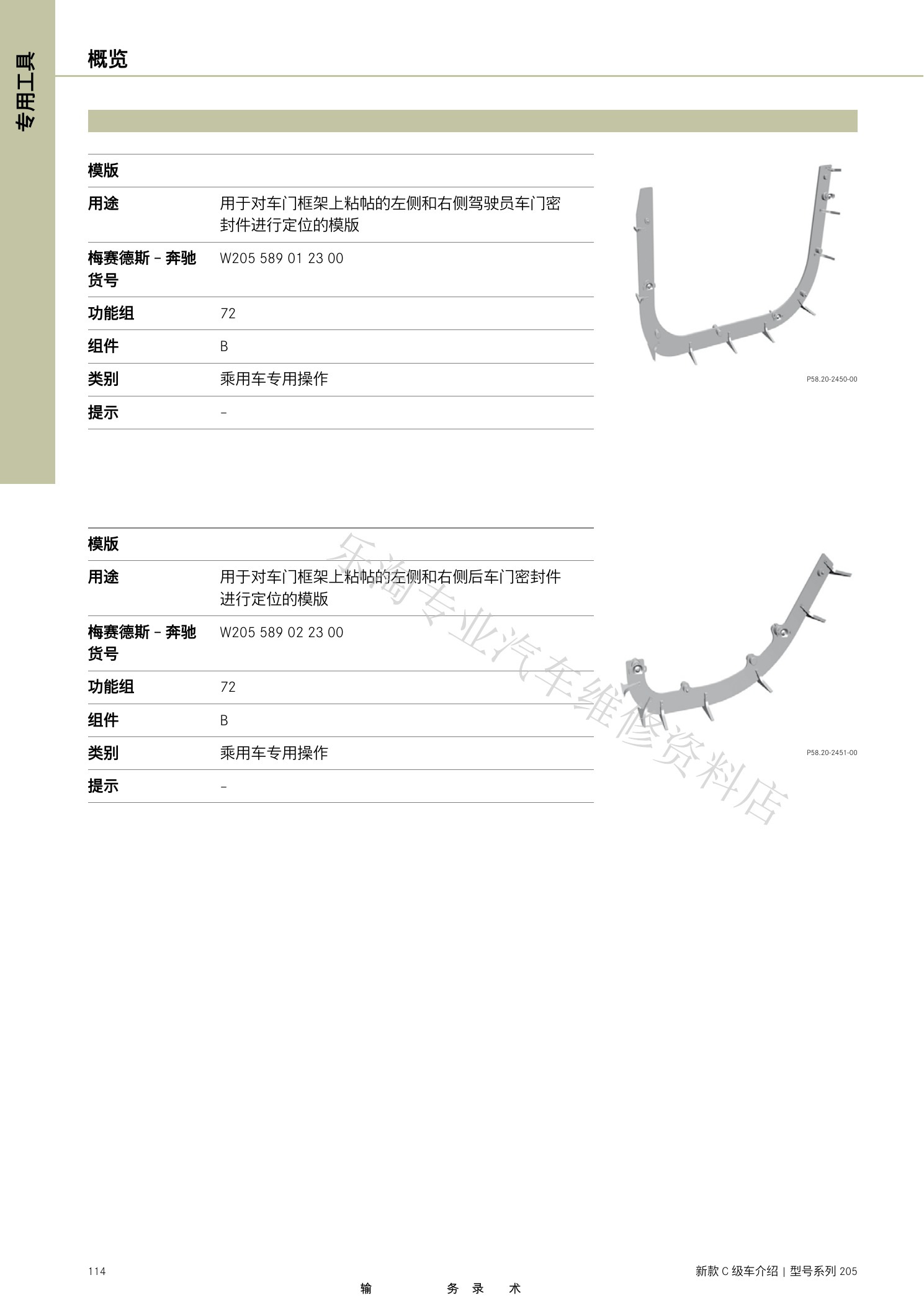

W205新C级维修介绍原第114页。

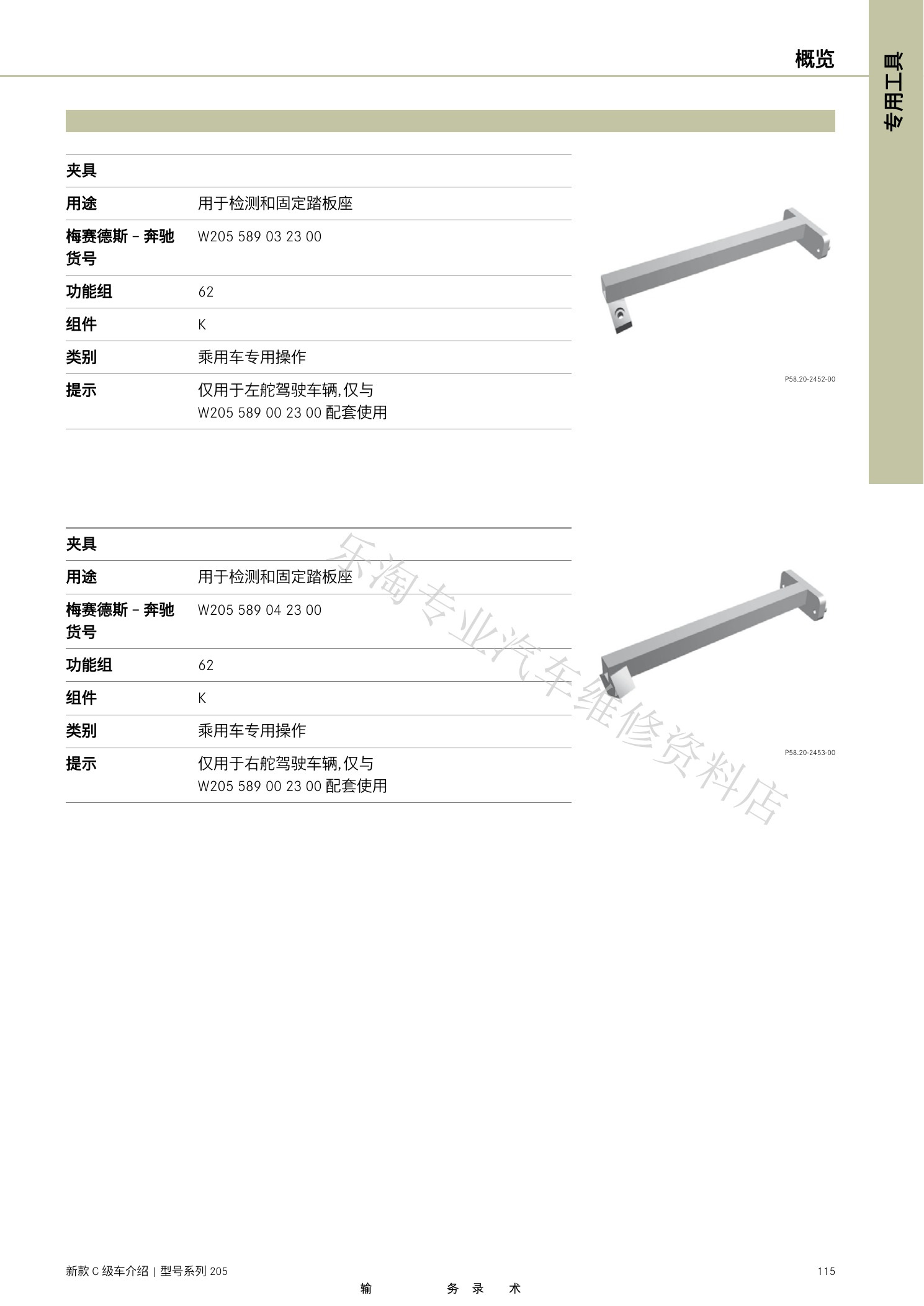

W205新C级维修介绍原第115页。

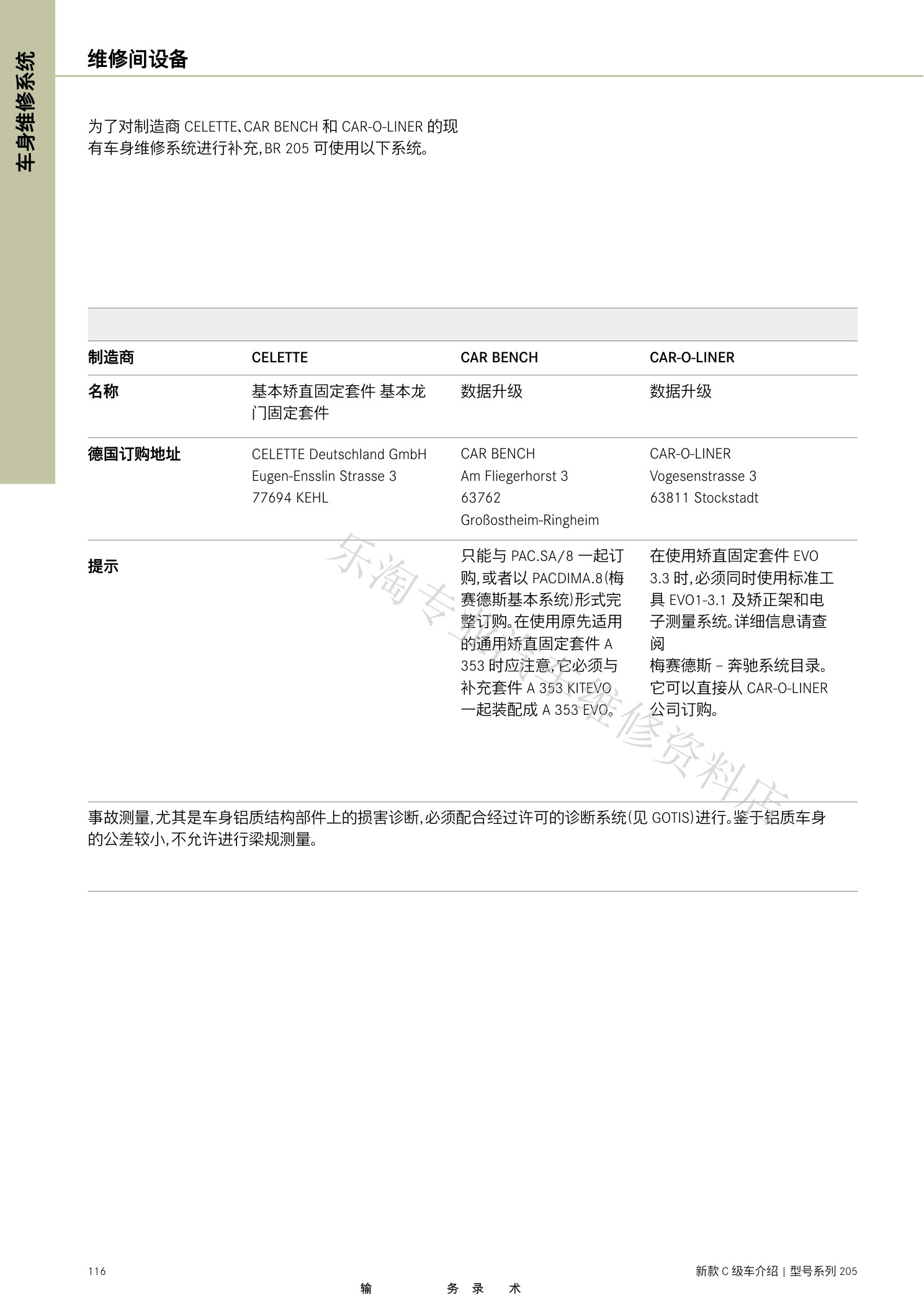

W205新C级维修介绍原第116页。
W205新C级维修介绍原第117页。

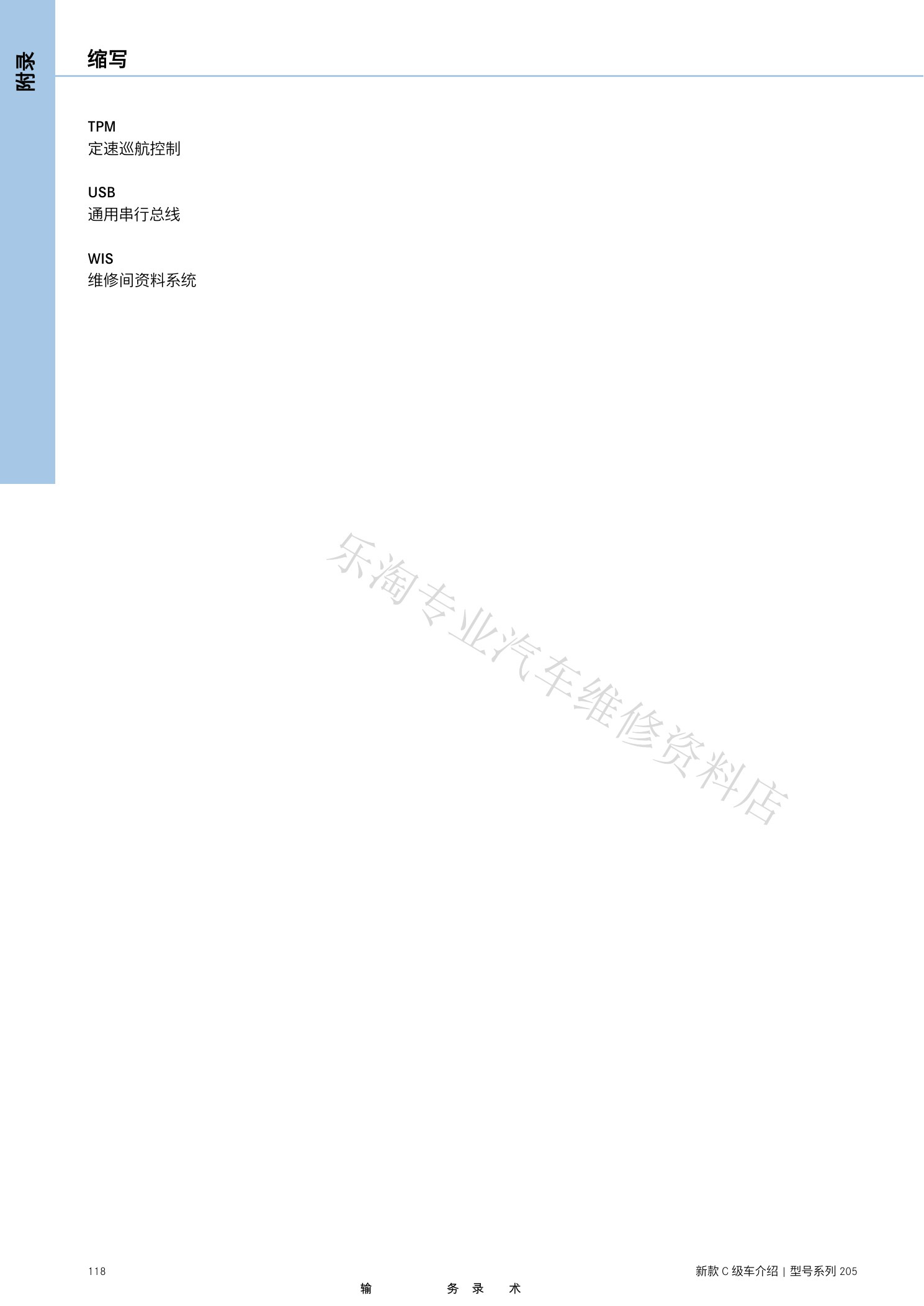

W205新C级维修介绍原第118页。
W205新C级维修介绍原第119页。

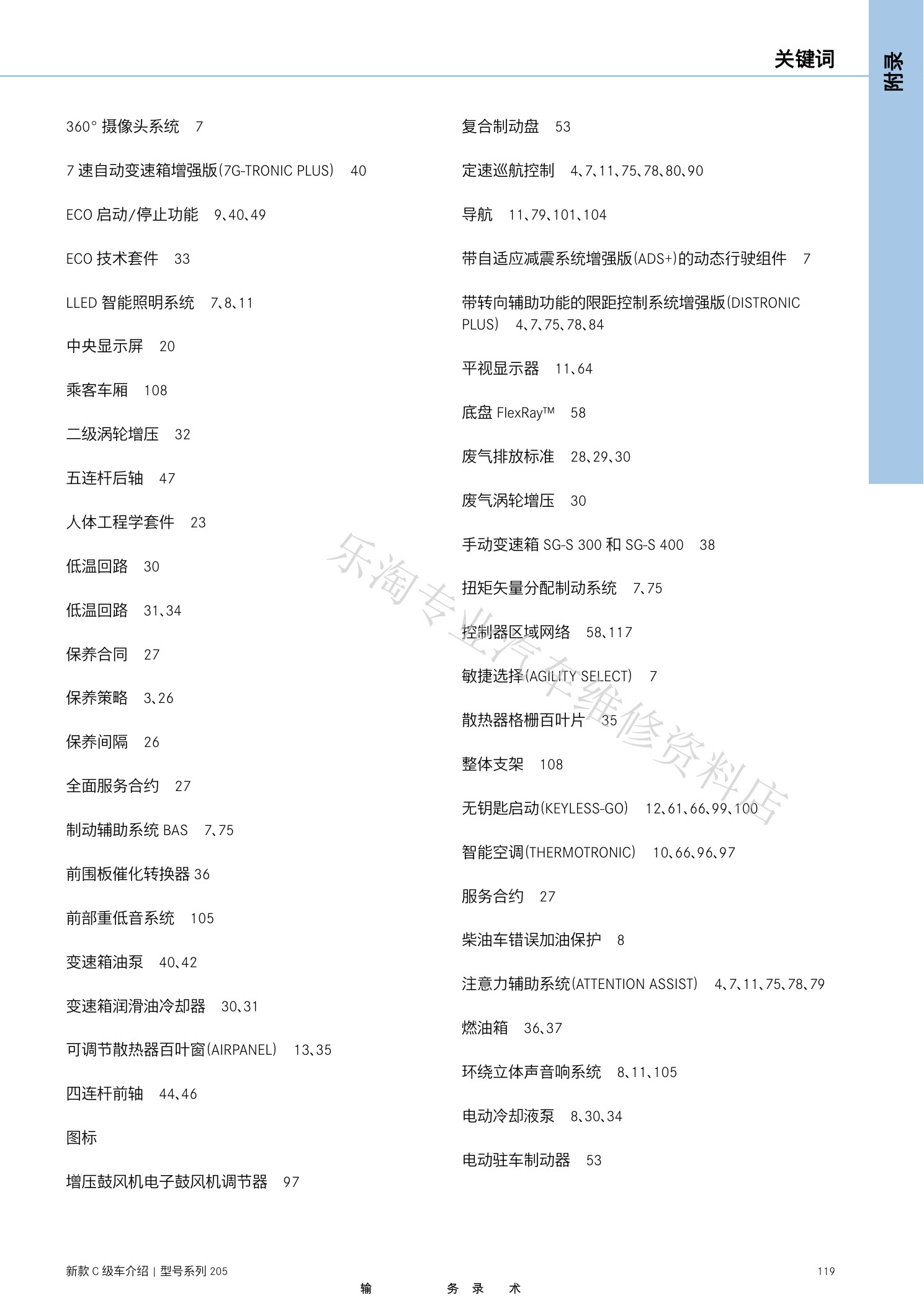

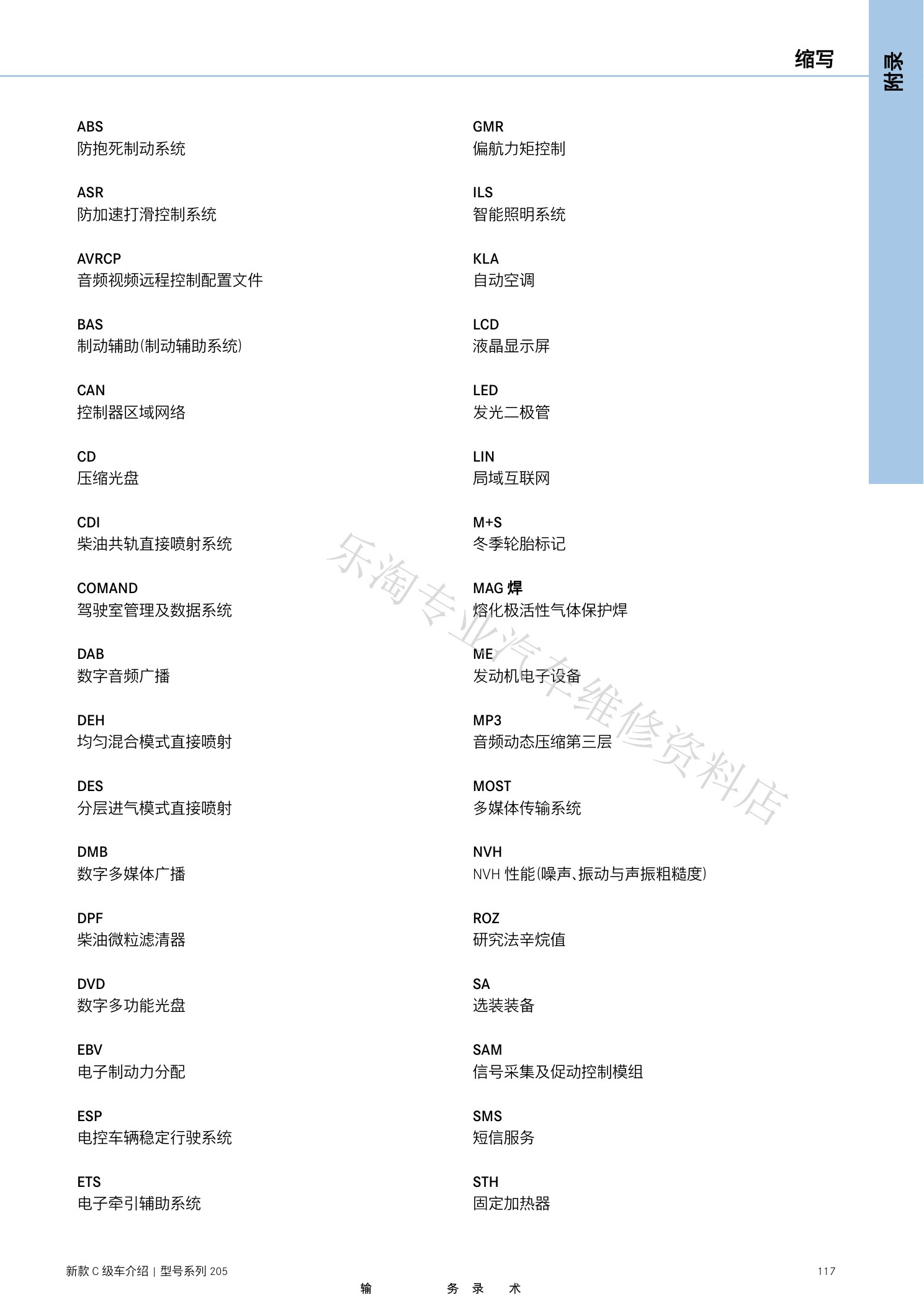

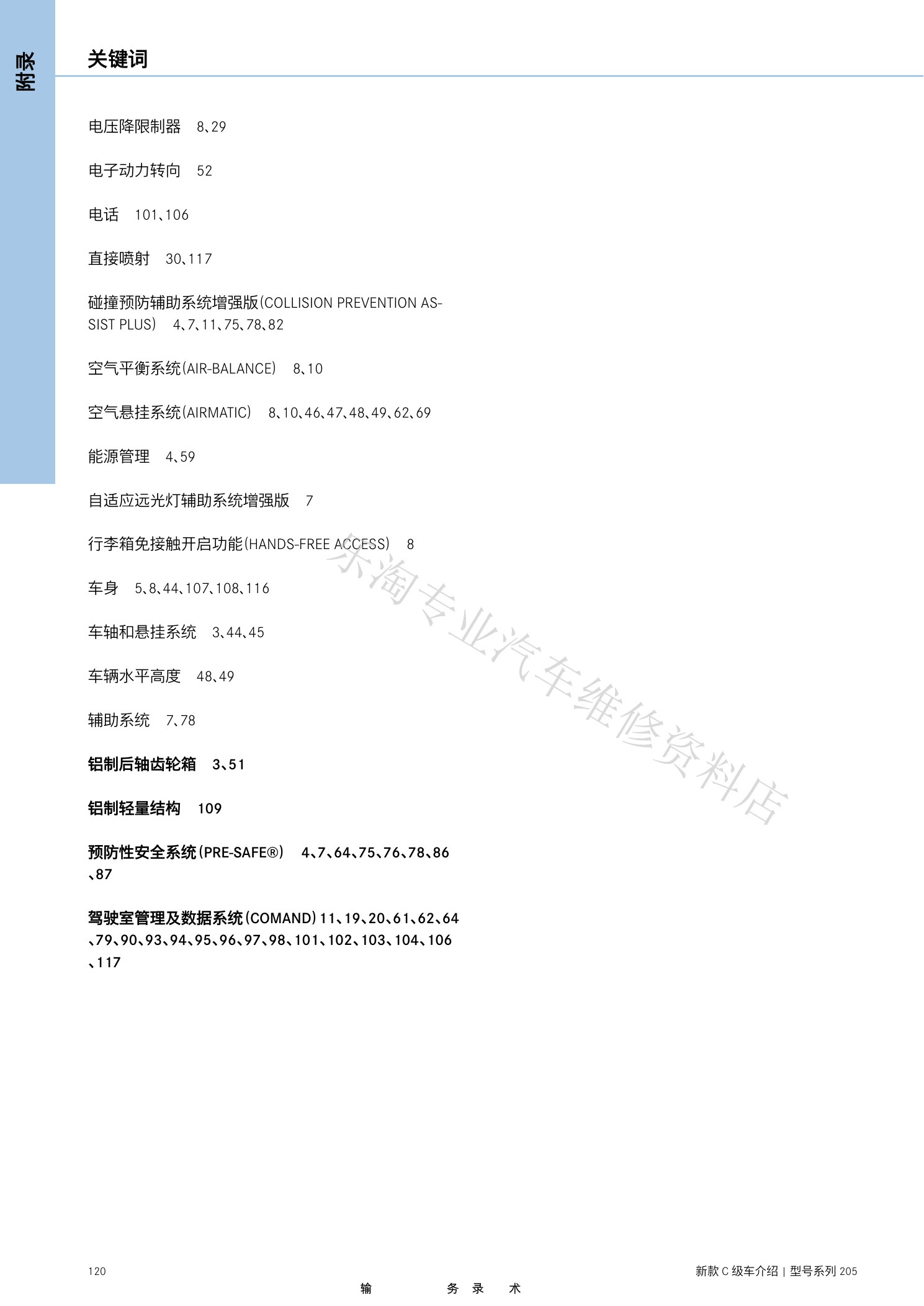

W205新C级维修介绍原第120页。
W205新C级维修介绍原第121页。
W205新C级维修介绍原第122页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
